1 ELEGOHOUSE základový systém Izolovaný základový systém inovativní řešení na klíč

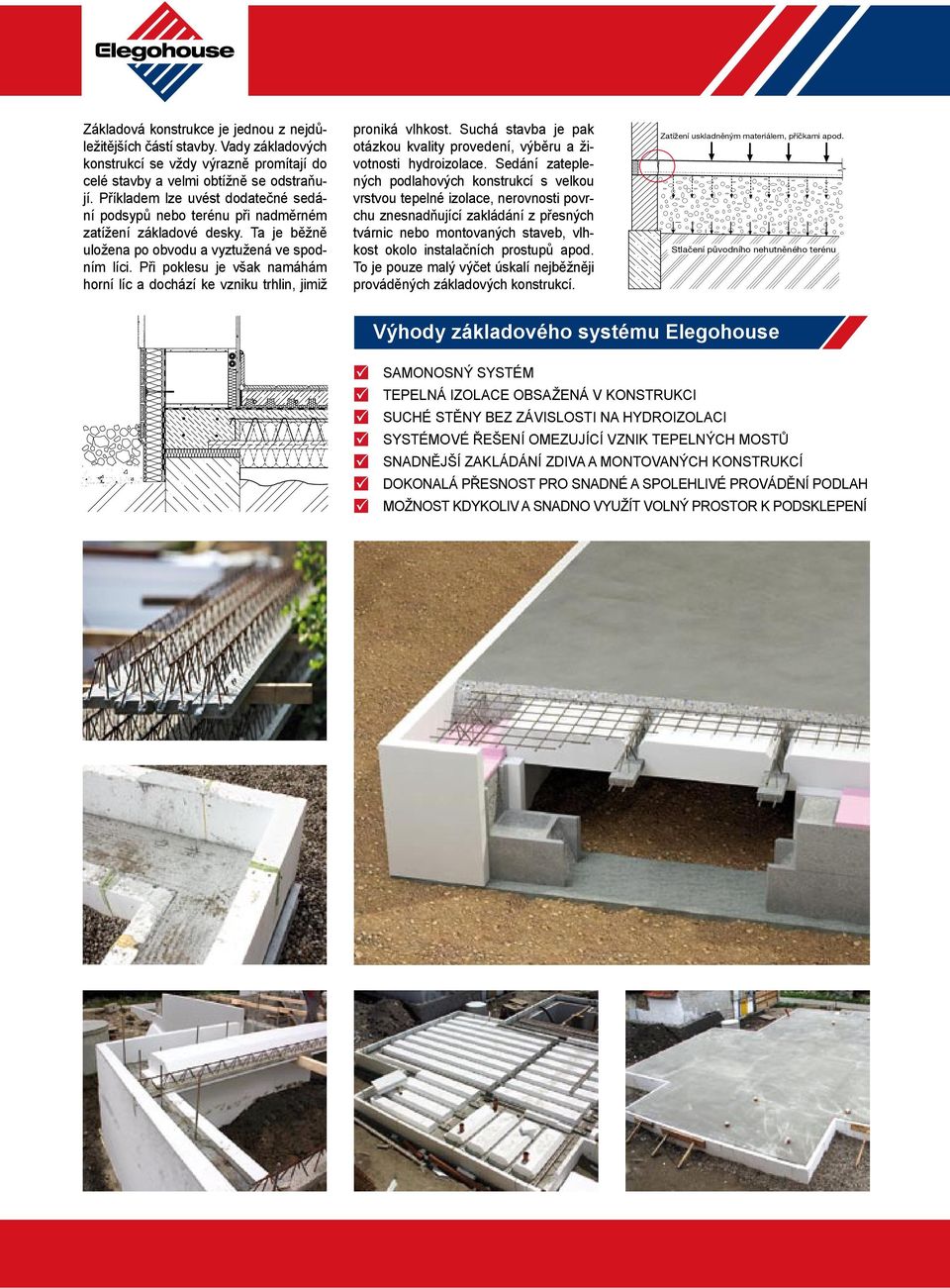

2 Základová konstrukce je jednou z nejdůležitějších částí stavby. Vady základových konstrukcí se vždy výrazně promítají do celé stavby a velmi obtížně se odstraňují. Příkladem lze uvést dodatečné sedání podsypů nebo terénu při nadměrném zatížení základové desky. Ta je běžně uložena po obvodu a vyztužená ve spodním líci. Při poklesu je však namáhám horní líc a dochází ke vzniku trhlin, jimiž proniká vlhkost. Suchá stavba je pak otázkou kvality provedení, výběru a životnosti hydroizolace. Sedání zateplených podlahových konstrukcí s velkou vrstvou tepelné izolace, nerovnosti povrchu znesnadňující zakládání z přesných tvárnic nebo montovaných staveb, vlhkost okolo instalačních prostupů apod. To je pouze malý výčet úskalí nejběžněji prováděných základových konstrukcí. Zatí!ení uskladn"n#m materiálem, p$í%kami apod. Stla%ení p&vodního nehutn"ného terénu Výhody základového systému Elegohouse SAMONOSNÝ SYSTÉM TEPELNÁ IZOLACE OBSAŽENÁ V KONSTRUKCI SUCHÉ STĚNY BEZ ZÁVISLOSTI NA HYDROIZOLACI SYSTÉMOVÉ ŘEŠENÍ OMEZUJÍCÍ VZNIK TEPELNÝCH MOSTŮ SNADNĚJŠÍ ZAKLÁDÁNÍ ZDIVA A MONTOVANÝCH KONSTRUKCÍ DOKONALÁ PŘESNOST PRO SNADNÉ A SPOLEHLIVÉ PROVÁDĚNÍ PODLAH MOŽNOST KDYKOLIV A SNADNO VYUŽÍT VOLNÝ PROSTOR K PODSKLEPENÍ

3 Výhody ELEGOHOUSE ELEGOHOUSE je jedinečné řešení eliminující většinu negativních vlivů. Jedná se o samonosný systém nevyžadující zpevnění podkladu. Přesnost, těsnost a řešení detailů zamezuje vzniku tepelných mostů, omezuje potřebu tepelných izolací podlah a usnadňuje provádění dalších konstrukcí. Zamezením přístupu vlhkosti do konstrukce pak dostáváme jednu z nejspolehlivějších a nejefektivnějších možností zakládání staveb na základových pásech. Samonosný systém nezávislý na podkladu Základová deska je samonosná podobně jako stropní konstrukce. Není v kontaktu s podložím a proto odpadají problémy spojené s dodatečným sedáním zásypů nebo stlačením nehutněné zeminy. Odpadá tak nebezpečí vzniku konstrukčních trhlin nebo dokonce propad základové desky. Volný prostor mezi základovou deskou a terénem umožňuje snadno jeho pozdější využiti. Uložení základové desky v suchu Základová deska ELEGOHOUSE není v kontaktu s podložím a ložná spára je doplněna o 20 mm speciální izolace. Je tak zamezeno jakémukoliv přístupu vlhkosti a konstrukce zůstává trvale. Vzniklý prostor mezi zeminou a deskou bývá využíván jako zásobník vzduchu pro rekuperaci, nebo odvětrání základového prostoru pro snížení radonových emisí. Minimální požadavky na použití hydroizolací Jelikož není základová deska vystavena vlhkosti, odpadá potřeba vodorovné hydroizolace a nevznikají starosti s výběrem a spolehlivým položením této izolace, její ochranou vůči poškození nebo omezenou životností. Absence hydroizolace však nevylučuje nutnost ochrany vůči radonu, jehož koncentraci je možno u tohoto systému snížit aktivním nebo pasivním větráním prostoru pod základovou deskou. Snížení požadavků na tepelnou izolaci podlah Součástí základové desky ELEGOHOUSE je 300 mm tepelné izolace, která slouží zároveň jako ztracené bednění při realizaci. Z těchto důvodů je použití tepelné izolace v podlahové konstrukci omezeno na minimum, nebo dokonce zcela odpadá. Podstatně snadněji se následně řeší detaily podlah i konstrukční výška. Odpadá nebezpečí vzniku tepelných mostů K betonáži systému ELEGOHOUSE se používá samozhutnitelný, velmi tekutý beton a proto musí být bednění dokonale těsné. Bednění z tepelné izolace je těsné a zároveň dokonale chrání konstrukci vůči promrzání a vzniku tepelných mostů.

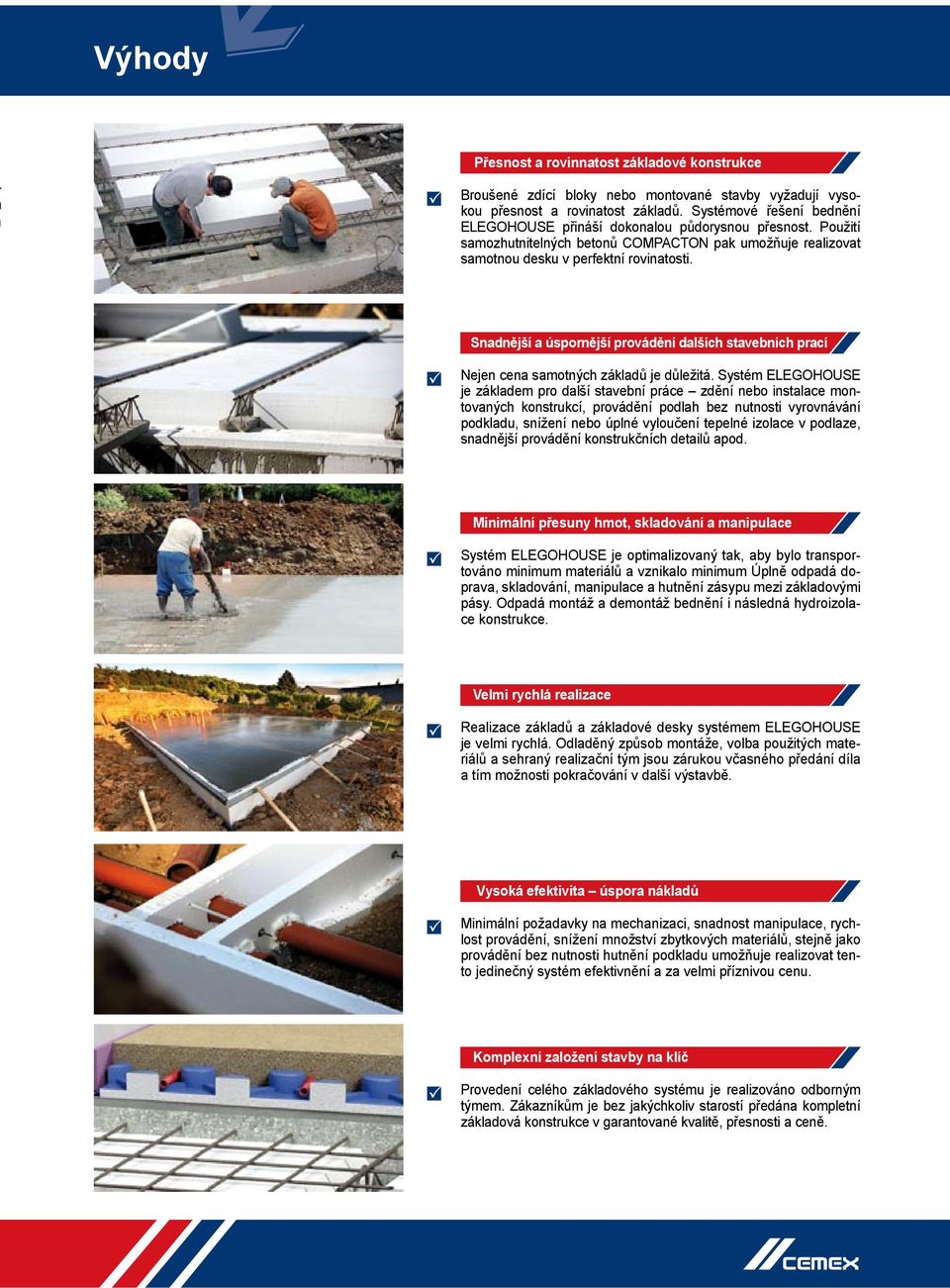

4 Výhody Přesnost a rovinnatost základové konstrukce Broušené zdící bloky nebo montované stavby vyžadují vysokou přesnost a rovinatost základů. Systémové řešení bednění ELEGOHOUSE přináší dokonalou půdorysnou přesnost. Použití samozhutnitelných betonů COMPACTON pak umožňuje realizovat samotnou desku v perfektní rovinatosti. Snadnější a úspornější provádění dalších stavebních prací Nejen cena samotných základů je důležitá. Systém ELEGOHOUSE je základem pro další stavební práce zdění nebo instalace montovaných konstrukcí, provádění podlah bez nutnosti vyrovnávání podkladu, snížení nebo úplné vyloučení tepelné izolace v podlaze, snadnější provádění konstrukčních detailů apod. Minimální přesuny hmot, skladování a manipulace Systém ELEGOHOUSE je optimalizovaný tak, aby bylo transportováno minimum materiálů a vznikalo minimum Úplně odpadá doprava, skladování, manipulace a hutnění zásypu mezi základovými pásy. Odpadá montáž a demontáž bednění i následná hydroizolace konstrukce. Velmi rychlá realizace Realizace základů a základové desky systémem ELEGOHOUSE je velmi rychlá. Odladěný způsob montáže, volba použitých materiálů a sehraný realizační tým jsou zárukou včasného předání díla a tím možnosti pokračování v další výstavbě. Vysoká efektivita úspora nákladů Minimální požadavky na mechanizaci, snadnost manipulace, rychlost provádění, snížení množství zbytkových materiálů, stejně jako provádění bez nutnosti hutnění podkladu umožňuje realizovat tento jedinečný systém efektivnění a za velmi příznivou cenu. Komplexní založení stavby na klíč Provedení celého základového systému je realizováno odborným týmem. Zákazníkům je bez jakýchkoliv starostí předána kompletní základová konstrukce v garantované kvalitě, přesnosti a ceně.

5 Výhody

6 Technické a stavebně-fyzikální údaje Maximální rozpětí nosníků - železobetonové Maximální rozpětí nosníků - předem předpjaté 7 m 10 m Vlastní váha stropní konstrukce od 190 kg/m 2 Maximální vyložení konzoly Minimální doba podepření stojkami (strop) Možnost dalšího zatížení (zdi, schodiště, ) Minimální vrstva nadbetonávky 2 m 28 dní 7 dní 50 mm Konkrétní statický návrh konstrukce bude vypracován na základě navrhovaného zatížení a dodané projektové dokumentace. Pro bližší informace a možnosti použití systému ELEGOHOUSE kontaktujte technické oddělení ( ). Dále doporučujeme: anhylevel - Anhydritový litý potěr Tekutá samonivelační směs na bázi síranu vápenatého určená k realizaci vnitřních podlah. Umožňuje dokonalé srovnání podlahových konstrukcí a vytváří ideálně rovnou povrchovou plochu pod finální nášlapnou vrstvu (dlažby, plovoucí podlahy, koberce, parkety, apod.). Ideální pro podlahové topení. Snadná a rychlá aplikace bez nutnosti vibrování, vyztužování a pracného rovnání povrchu. Nízká tloušťka potěru již od 30 mm. CEMEX Czech Republic, s.r.o. Siemensova 2716/ Praha-Stodůlky Tel.: Fax: cemlevel - Litý cementový potěr Samonivelační cementová směs k realizaci vnitřních podlah ve vlhkém prostředí nebo v prostorech s nedostatečným větráním. Umožňuje dokonalé srovnání podlahových konstrukcí a vytváří ideálně rovnou povrchovou plochu pod finální nášlapnou vrstvu (dlažby, plovoucí podlahy, koberce, parkety, apod.). Vhodný pro podlahové topení a pro podlahové konstrukce s požadavkem na akustický útlum. Snadná a rychlá aplikace bez nutnosti vibrování, vyztužování a pracného rovnání povrchu. Technologická podpora: specialni-produkty@cemex.com 800 ZELENÁ LINKA poroflow - Lité izolační pěnobetony Lehké izolační směsi na bázi cementu, technické pěny a popř. polystyrénového granulátu. Vhodné zejména k vyrovnání podlahových konstrukcí s velkými nerovnostmi, množstvím instalačních rozvodů, nebo při členitých půdorysech. Rychlá a snadná aplikace díky samonivelační vlastnosti směsi. Zlepšuje akustické vlastnosti podlahových konstrukcí. V tomto letáku jsou uvedeny pouze základní informace týkající se provádění. Konkrétní bude vypracována specialistou společnosti CEMEX. Případné tiskové chyby vyhrazeny. Verze 9/2012
