1 NÁVOD K POUŽITÍ ODSAVAČ PAR KOS 90 GX, KOS 90 X NO 36/06

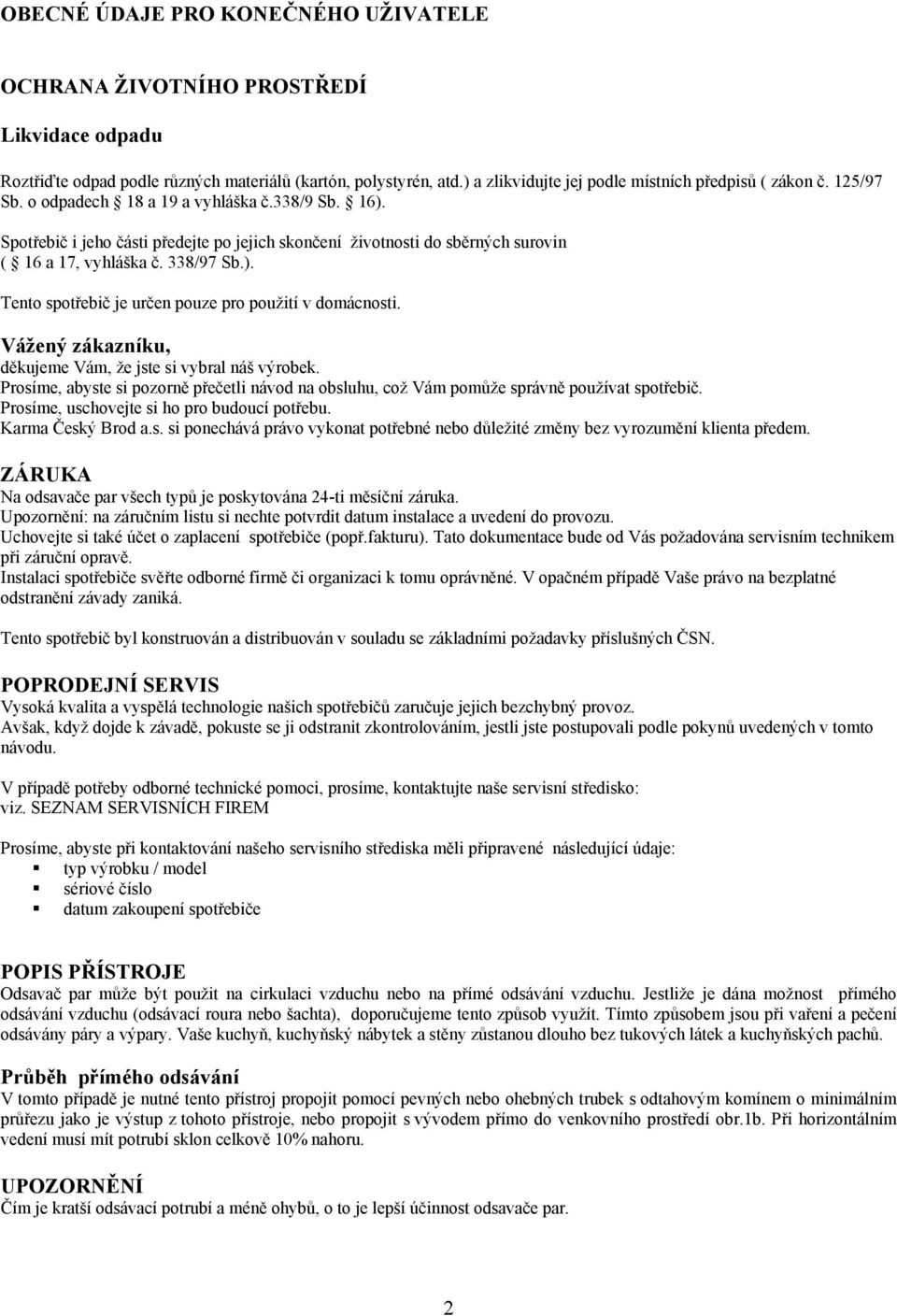

2 OBECNÉ ÚDAJE PRO KONEČNÉHO UŽIVATELE OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Likvidace odpadu Roztřiďte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů ( zákon č. 125/97 Sb. o odpadech 18 a 19 a vyhláška č.338/9 Sb. 16). Spotřebič i jeho části předejte po jejich skončení životnosti do sběrných surovin ( 16 a 17, vyhláška č. 338/97 Sb.). Tento spotřebič je určen pouze pro použití v domácnosti. Vážený zákazníku, děkujeme Vám, že jste si vybral náš výrobek. Prosíme, abyste si pozorně přečetli návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu. Karma Český Brod a.s. si ponechává právo vykonat potřebné nebo důležité změny bez vyrozumění klienta předem. ZÁRUKA Na odsavače par všech typů je poskytována 24-ti měsíční záruka. Upozornění: na záručním listu si nechte potvrdit datum instalace a uvedení do provozu. Uchovejte si také účet o zaplacení spotřebiče (popř.fakturu). Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě. Instalaci spotřebiče svěřte odborné firmě či organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká. Tento spotřebič byl konstruován a distribuován v souladu se základními požadavky příslušných ČSN. POPRODEJNÍ SERVIS Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz. Avšak, když dojde k závadě, pokuste se ji odstranit zkontrolováním, jestli jste postupovali podle pokynů uvedených v tomto návodu. V případě potřeby odborné technické pomoci, prosíme, kontaktujte naše servisní středisko: viz. SEZNAM SERVISNÍCH FIREM Prosíme, abyste při kontaktování našeho servisního střediska měli připravené následující údaje: typ výrobku / model sériové číslo datum zakoupení spotřebiče POPIS PŘÍSTROJE Odsavač par může být použit na cirkulaci vzduchu nebo na přímé odsávání vzduchu. Jestliže je dána možnost přímého odsávání vzduchu (odsávací roura nebo šachta), doporučujeme tento způsob využít. Tímto způsobem jsou při vaření a pečení odsávány páry a výpary. Vaše kuchyň, kuchyňský nábytek a stěny zůstanou dlouho bez tukových látek a kuchyňských pachů. Průběh přímého odsávání V tomto případě je nutné tento přístroj propojit pomocí pevných nebo ohebných trubek s odtahovým komínem o minimálním průřezu jako je výstup z tohoto přístroje, nebo propojit s vývodem přímo do venkovního prostředí obr.1b. Při horizontálním vedení musí mít potrubí sklon celkově 10% nahoru. UPOZORNĚNÍ Čím je kratší odsávací potrubí a méně ohybů, o to je lepší účinnost odsavače par. 2

3 Při odsávání par se musí dbát na tyto předpisy: Pro napojení přímého odsávání nikdy nepoužívat kouřový komín, který je v provozu na odpadní plyny nebo větrací šachty. Při odvádění odpadního vzduchu do komína, který není v provozu nebo komínu na odpadní plyn, taktéž mimo provoz, musí dát souhlas k provozu zodpovědná kominická firma. Odsátý vzduch nesmí být odváděn do komína, do kterého jsou odváděny odpadní plyny od elektricky poháněných spotřebičů. Při odvádění odpadního vzduchu musí být dodržena výše uvedená pravidla. Při současném použití odsavače par a otevřeného ohně ( který je na vzduchu závislý), dbejte na zabezpečení dostatečného množství vzduchu. V opačném případě může být použití nebezpečné. V případě nejistoty se obraťte na příslušnou kominickou firmu. Pokud je použit odsavač par na cirkulování vzduchu s aktivním filtrem, provoz je neomezen. Musí být dodrženy předpisy týkající se vypouštění odsávacího vzduchu. Provoz při cirkulaci vzduchu Když není dána možnost přímého odsávání vzduchu, bude použit systém cirkulace, kde se filtruje vzduch přes aktivní uhlíkový filtr a čistý se vrátí do místnosti obr.1a. Je nutno se přesvědčit, zda je nasazen uhlíkový filtr (pachový filtr), protože jenom u některých typů jsou dodávané se standardním vybavením. POKYNY PRO INSTALACI Instalace spotřebiče musí být v souladu s těmito předpisy: ČSN Požární bezpečnost lokálních spotřebičů ČSN Připojování elektr.přístrojů a spotřebičů ČSN Prostředí pro elektr.zařízení ČSN EN Elektr.spotř.pro domácnost ČSN EN Bezpečnost elektr.spotř. pro domácnost část 2:Zvláštní požadavky na sporákové odsavače par POKYNY K MONTÁŽI Odsavač par musí být vždy uprostřed místa na vaření. Minimální vzdálenost mezi plochou nesoucí varné nádoby na plotýnkách a nejnižší částí odsavače par, musí být nejméně 650 mm. ELEKTRICKÉ ZAPOJENÍ Zapojení tohoto spotřebiče musí provést kvalifikovaný pracovník obr.1c. Upozornění Zkontrolujte, zda napětí Vašeho domovního rozvodu souhlasí s požadovaným napětím udaném na výrobním štítku tohoto elektrického spotřebiče. Výrobní štítek najdete uvnitř přístroje. Odsavač par musí být připojen třížílovým přívodním kabelem. Odsavač může být z důvodu rozličných norem v různých zemích dodáván bez zástrčky. NÁVOD K OBSLUZE Odsavač par musí být uveden do chodu při pečení a vaření. Neměl by být vypnut bezprostředně po ukončení vaření nebo pečení (doporučujeme vypínat až po 15.min) Přístroj je vybaven třemi rychlostními stupni. Osvětlením nezávislým na chodu přístroje. Možnost zpožděného vypnutí. Ovládání obr.18 Přehled symbolů Tlačítko A - osvětlení Tlačítko B - vypnutí Tlačítko C - první rychlost Tlačítko D - druhá rychlost Tlačítko E - třetí rychlost Tlačítko F - časového automatického vypnutí po 15 minutách Stisknutím tlačítka A zapnete nebo vypnete osvětlení. Stisknutím tlačítek C,D nebo E zapnete odsavač na příslušnou rychlost. Stisknutím tlačítka B odsavač vypnete. Stisknutím tlačítka F místo vypnutí tlačítkem B, aktivujete automatické vypnutí po 15 minutách. 3

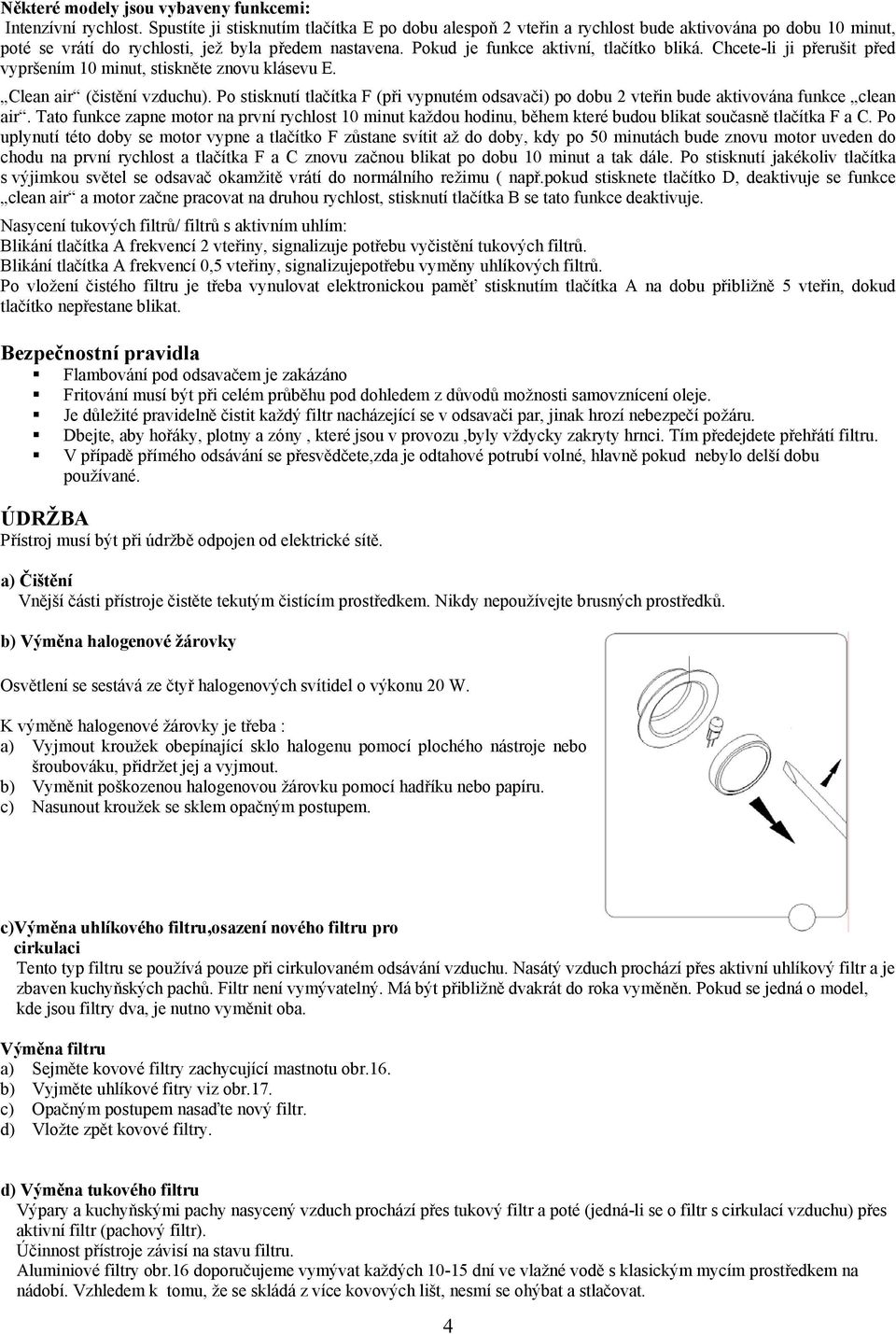

4 Některé modely jsou vybaveny funkcemi: Intenzívní rychlost. Spustíte ji stisknutím tlačítka E po dobu alespoň 2 vteřin a rychlost bude aktivována po dobu 10 minut, poté se vrátí do rychlosti, jež byla předem nastavena. Pokud je funkce aktivní, tlačítko bliká. Chcete-li ji přerušit před vypršením 10 minut, stiskněte znovu klásevu E. Clean air (čistění vzduchu). Po stisknutí tlačítka F (při vypnutém odsavači) po dobu 2 vteřin bude aktivována funkce clean air. Tato funkce zapne motor na první rychlost 10 minut každou hodinu, během které budou blikat současně tlačítka F a C. Po uplynutí této doby se motor vypne a tlačítko F zůstane svítit až do doby, kdy po 50 minutách bude znovu motor uveden do chodu na první rychlost a tlačítka F a C znovu začnou blikat po dobu 10 minut a tak dále. Po stisknutí jakékoliv tlačítka s výjimkou světel se odsavač okamžitě vrátí do normálního režimu ( např.pokud stisknete tlačítko D, deaktivuje se funkce clean air a motor začne pracovat na druhou rychlost, stisknutí tlačítka B se tato funkce deaktivuje. Nasycení tukových filtrů/ filtrů s aktivním uhlím: Blikání tlačítka A frekvencí 2 vteřiny, signalizuje potřebu vyčistění tukových filtrů. Blikání tlačítka A frekvencí 0,5 vteřiny, signalizujepotřebu vyměny uhlíkových filtrů. Po vložení čistého filtru je třeba vynulovat elektronickou paměť stisknutím tlačítka A na dobu přibližně 5 vteřin, dokud tlačítko nepřestane blikat. Bezpečnostní pravidla Flambování pod odsavačem je zakázáno Fritování musí být při celém průběhu pod dohledem z důvodů možnosti samovznícení oleje. Je důležité pravidelně čistit každý filtr nacházející se v odsavači par, jinak hrozí nebezpečí požáru. Dbejte, aby hořáky, plotny a zóny, které jsou v provozu,byly vždycky zakryty hrnci. Tím předejdete přehřátí filtru. V případě přímého odsávání se přesvědčete,zda je odtahové potrubí volné, hlavně pokud nebylo delší dobu používané. ÚDRŽBA Přístroj musí být při údržbě odpojen od elektrické sítě. a) Čištění Vnější části přístroje čistěte tekutým čistícím prostředkem. Nikdy nepoužívejte brusných prostředků. b) Výměna halogenové žárovky Osvětlení se sestává ze čtyř halogenových svítidel o výkonu 20 W. K výměně halogenové žárovky je třeba : a) Vyjmout kroužek obepínající sklo halogenu pomocí plochého nástroje nebo šroubováku, přidržet jej a vyjmout. b) Vyměnit poškozenou halogenovou žárovku pomocí hadříku nebo papíru. c) Nasunout kroužek se sklem opačným postupem. c)výměna uhlíkového filtru,osazení nového filtru pro cirkulaci Tento typ filtru se používá pouze při cirkulovaném odsávání vzduchu. Nasátý vzduch prochází přes aktivní uhlíkový filtr a je zbaven kuchyňských pachů. Filtr není vymývatelný. Má být přibližně dvakrát do roka vyměněn. Pokud se jedná o model, kde jsou filtry dva, je nutno vyměnit oba. Výměna filtru a) Sejměte kovové filtry zachycující mastnotu obr.16. b) Vyjměte uhlíkové fitry viz obr.17. c) Opačným postupem nasaďte nový filtr. d) Vložte zpět kovové filtry. d) Výměna tukového filtru Výpary a kuchyňskými pachy nasycený vzduch prochází přes tukový filtr a poté (jedná-li se o filtr s cirkulací vzduchu) přes aktivní filtr (pachový filtr). Účinnost přístroje závisí na stavu filtru. Aluminiové filtry obr.16 doporučujeme vymývat každých dní ve vlažné vodě s klasickým mycím prostředkem na nádobí. Vzhledem k tomu, že se skládá z více kovových lišt, nesmí se ohýbat a stlačovat. 4

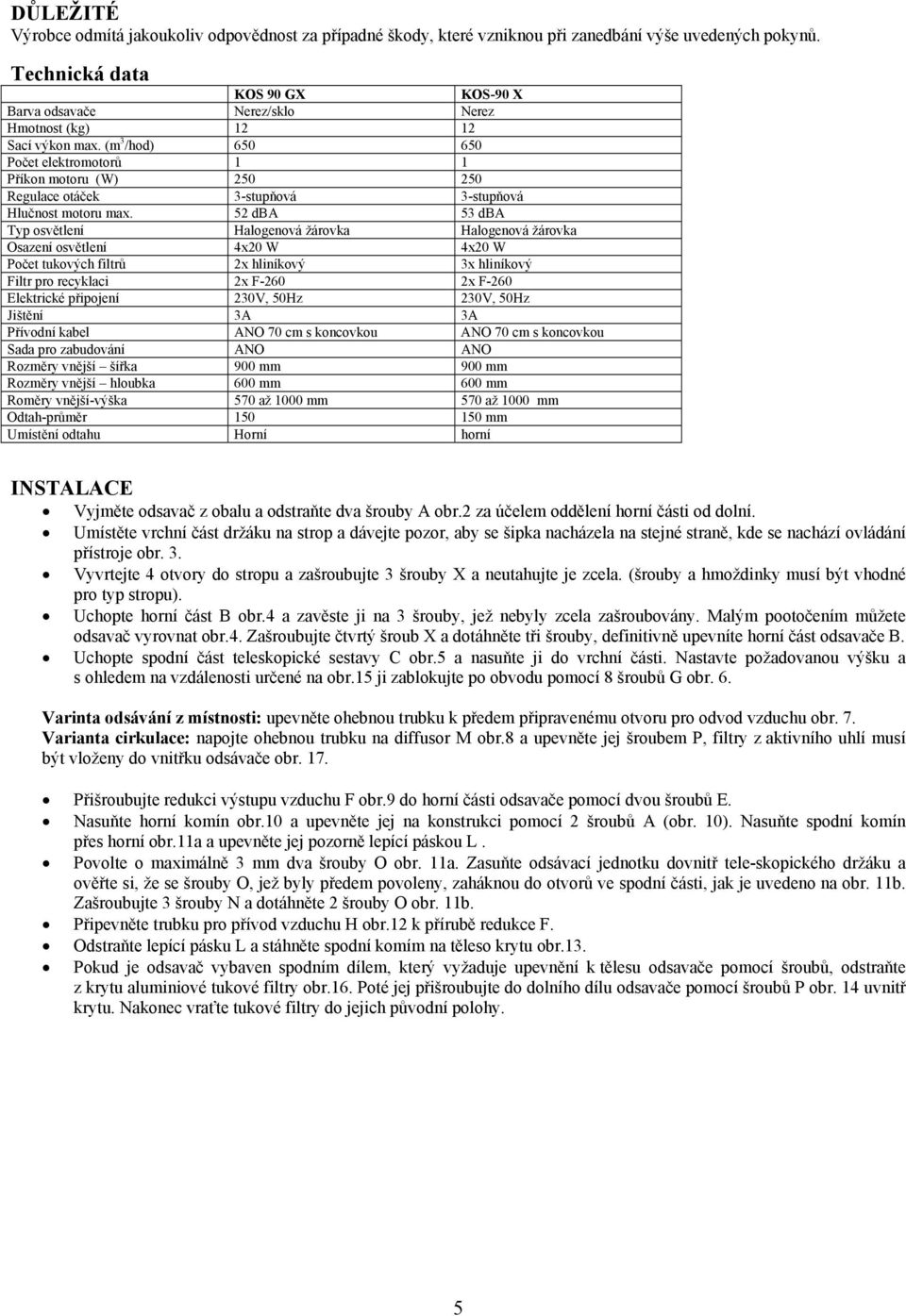

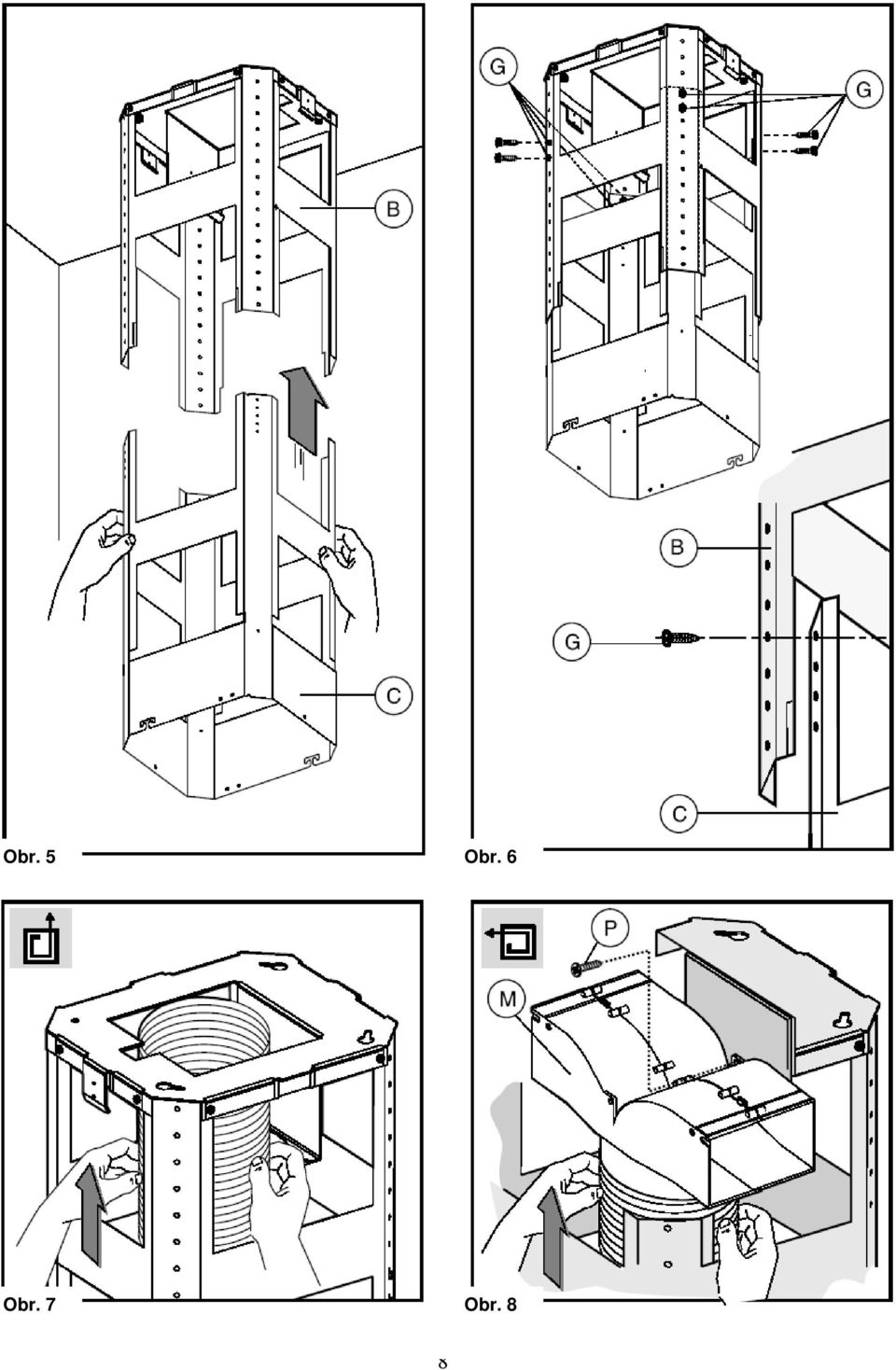

5 DŮLEŽITÉ Výrobce odmítá jakoukoliv odpovědnost za případné škody, které vzniknou při zanedbání výše uvedených pokynů. Technická data KOS 90 GX KOS-90 X Barva odsavače Nerez/sklo Nerez Hmotnost (kg) Sací výkon max. (m 3 /hod) Počet elektromotorů 1 1 Příkon motoru (W) Regulace otáček 3-stupňová 3-stupňová Hlučnost motoru max. 52 dba 53 dba Typ osvětlení Halogenová žárovka Halogenová žárovka Osazení osvětlení 4x20 W 4x20 W Počet tukových filtrů 2x hliníkový 3x hliníkový Filtr pro recyklaci 2x F-260 2x F-260 Elektrické připojení 230V, 50Hz 230V, 50Hz Jištění 3A 3A Přívodní kabel ANO 70 cm s koncovkou ANO 70 cm s koncovkou Sada pro zabudování ANO ANO Rozměry vnější šířka 900 mm 900 mm Rozměry vnější hloubka 600 mm 600 mm Roměry vnější-výška 570 až 1000 mm 570 až 1000 mm Odtah-průměr mm Umístění odtahu Horní horní INSTALACE Vyjměte odsavač z obalu a odstraňte dva šrouby A obr.2 za účelem oddělení horní části od dolní. Umístěte vrchní část držáku na strop a dávejte pozor, aby se šipka nacházela na stejné straně, kde se nachází ovládání přístroje obr. 3. Vyvrtejte 4 otvory do stropu a zašroubujte 3 šrouby X a neutahujte je zcela. (šrouby a hmoždinky musí být vhodné pro typ stropu). Uchopte horní část B obr.4 a zavěste ji na 3 šrouby, jež nebyly zcela zašroubovány. Malým pootočením můžete odsavač vyrovnat obr.4. Zašroubujte čtvrtý šroub X a dotáhněte tři šrouby, definitivně upevníte horní část odsavače B. Uchopte spodní část teleskopické sestavy C obr.5 a nasuňte ji do vrchní části. Nastavte požadovanou výšku a s ohledem na vzdálenosti určené na obr.15 ji zablokujte po obvodu pomocí 8 šroubů G obr. 6. Varinta odsávání z místnosti: upevněte ohebnou trubku k předem připravenému otvoru pro odvod vzduchu obr. 7. Varianta cirkulace: napojte ohebnou trubku na diffusor M obr.8 a upevněte jej šroubem P, filtry z aktivního uhlí musí být vloženy do vnitřku odsávače obr. 17. Přišroubujte redukci výstupu vzduchu F obr.9 do horní části odsavače pomocí dvou šroubů E. Nasuňte horní komín obr.10 a upevněte jej na konstrukci pomocí 2 šroubů A (obr. 10). Nasuňte spodní komín přes horní obr.11a a upevněte jej pozorně lepící páskou L. Povolte o maximálně 3 mm dva šrouby O obr. 11a. Zasuňte odsávací jednotku dovnitř tele-skopického držáku a ověřte si, že se šrouby O, jež byly předem povoleny, zaháknou do otvorů ve spodní části, jak je uvedeno na obr. 11b. Zašroubujte 3 šrouby N a dotáhněte 2 šrouby O obr. 11b. Připevněte trubku pro přívod vzduchu H obr.12 k přírubě redukce F. Odstraňte lepící pásku L a stáhněte spodní komím na těleso krytu obr.13. Pokud je odsavač vybaven spodním dílem, který vyžaduje upevnění k tělesu odsavače pomocí šroubů, odstraňte z krytu aluminiové tukové filtry obr.16. Poté jej přišroubujte do dolního dílu odsavače pomocí šroubů P obr. 14 uvnitř krytu. Nakonec vraťte tukové filtry do jejich původní polohy. 5

6 ZÁRUČNÍ PODMÍNKY Vážený zákazníku, k Vašemu novému spotřebiči je přiložen záruční list, jehož vyplněnou vratnou část vyplňte a zašlete prosím zpět co možno nejdříve. Tato záruka je jakýmsi doplňkem Vašich zákonných práv a žádným způsobem nebude Vaše práva omezovat. Dále uvádíme záruční podmínky, které platí pro Váš spotřebič Karma: Veškeré práce v souvislosti se zárukou musejí být prováděny společností Karma Český Brod a.s. nebo autorizovaným servisem Karma. Jakékoliv záruční nároky uplatňované v rámci této záruky musejí být podloženy originální fakturou nebo kupní stvrzenkou ze dne zakoupení. Záruční doba začíná dnem zakoupení a výrobce poskytne součásti a práci potřebné pro opravu spotřebiče, pokud by jeho selhání bylo způsobeno mechanickou nebo elektrickou závadou. Tato služba bude poskytnuta zdarma v době záruky. TATO ZÁRUKA SE NEVZTAHUJE NA NÁSLEDUJÍCÍ PŘÍPADY: Jakékoliv poškození způsobené dopravou, chybným použitím nebo nedbalostí. Kosmetických a nízkoživotných součástí jako zásuvek, pojistek, žárovek, krytů svítidel, kosmetických úprav hran, kabelů, filtrů a připevňovacích elementů, knoflíků, pryže a těsnění, keramických nebo skleněných povrchů, promáčklin, škrábanců, lakovaných povrchů. Periodická údržba, oprava nebo výměna součástí z důvodu přirozeného opotřebení. Změna barvy materiálů, koroze. Nesprávná instalace, úpravy nebo opravy provedené neoprávněnými osobami. Použití součástí nepocházejících od firmy Karma Poškození způsobená cizími předměty nebo látkami. Použití spotřebiče pro jiné účely. Provozování spotřebiče s nesprávným napětím Živelní pohromy a jiné příčiny mimo sféry vlivu společnosti Karma Český Brod a.s. VŠECHNY ZÁRUKY JSOU NEPŘENOSNÉ Další informace ochotně podáme a jakékoliv jiné dotazy odpovíme na uvedených telefonních číslech : KARMA Český Brod a.s, Zborovská 693, Český Brod obchodní oddělení servis náhradní díly tel.: tel.: tel.: fax:
