1 Alpha-InnoTec Přehled výrobků & novinky 2010 Technické změny jsou vyhrazeny.

2 Novinky přehled vzdálená správa přes internet - AlphaWeb vylepšená TČ vzduch/voda reversibilní TČ vzduch/voda centrály domácí techniky vzduch/voda centrály domácí techniky země / voda systém vzduchových kanálů 900 vylepšená tepelná centrála země/voda multifunkční zásobník nové solární zásobníky oddělovací zásobníky pro chladící vodu 2

3 Luxtronik 2.0 regulátor tepelného čerpadla asistent uvedení do provozu síťové rozhraní USB-rozhraní automatické omezení topné funkce regulace až 3 směšovaných okruhů stanovení vyrobeného množství energie paralelní provoz bez dalšího příslušenství vzdálená správa a nastavení pomocí internetu a mobilu možnost aktivního chlazení a více 3

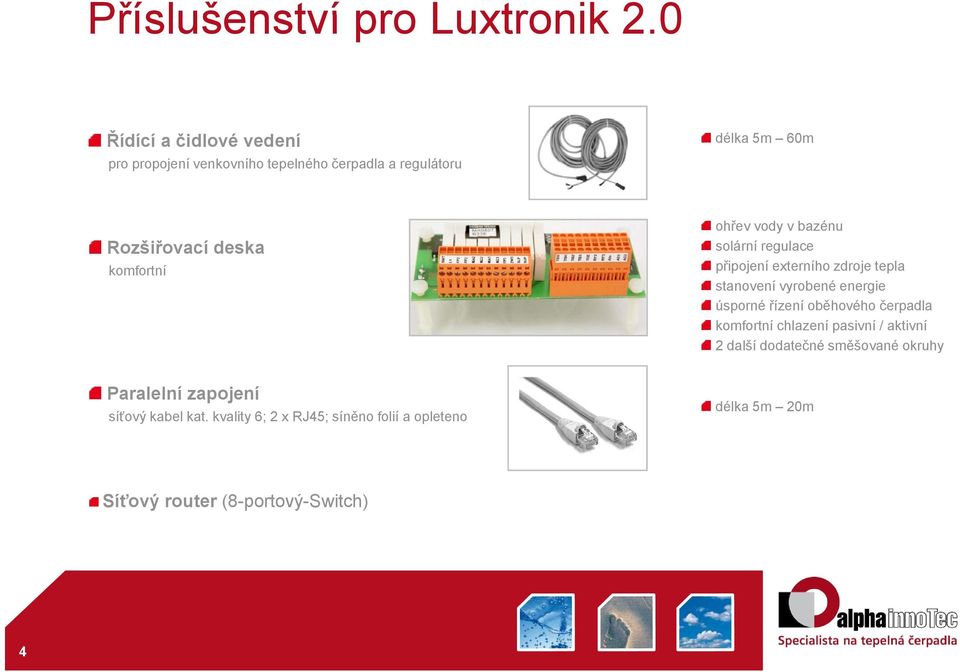

4 Příslušenství pro Luxtronik 2.0 Řídící a čidlové vedení pro propojení venkovního tepelného čerpadla a regulátoru délka 5m 60m Rozšiřovací deska komfortní ohřev vody v bazénu solární regulace připojení externího zdroje tepla stanovení vyrobené energie úsporné řízení oběhového čerpadla komfortní chlazení pasivní / aktivní 2 další dodatečné směšované okruhy Paralelní l zapojení síťový kabel kat. kvality 6; 2 x RJ45; síněno folií a opleteno délka 5m 20m Síťový router (8-portový-Switch) 4

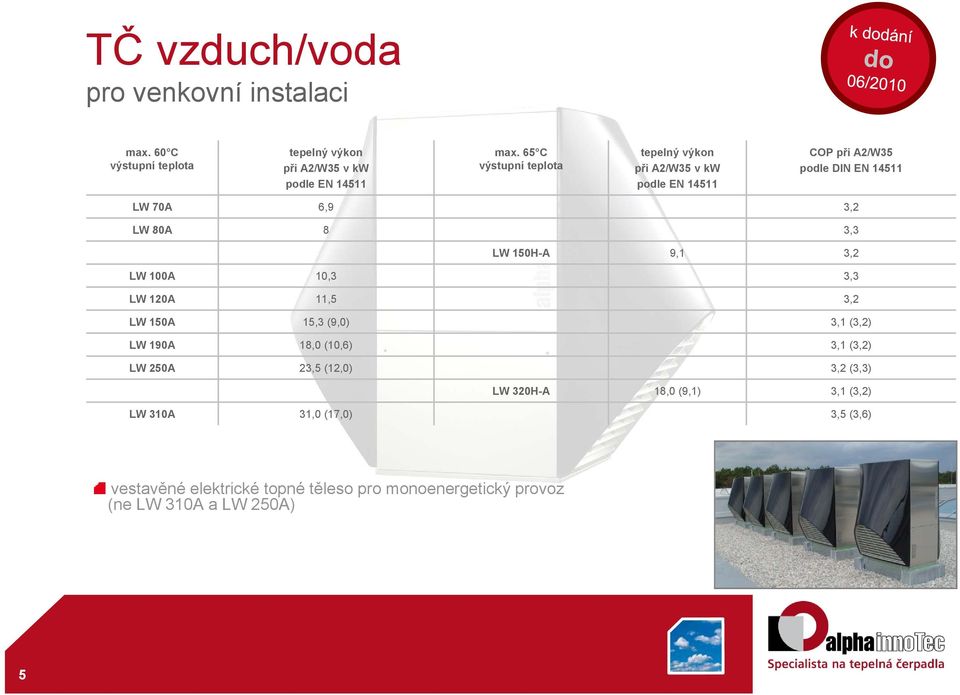

5 TČ vzduch/voda pro venkovní instalaci max. 60 C tepelný výkon při A2/W35v kw podle EN max. 65 C tepelný výkon při A2/W35v kw podle EN COP při A2/W35 podle DIN EN LW 70A 6,9 3,2 LW 80A ,3 LW 150H-A 9,1 3,2 LW 100A 10,3 3,3 LW 120A 11,5 3,2 LW 150A 15,3 (9,0) 31(32) 3,1 (3,2) LW 190A 18,0 (10,6) 3,1 (3,2) LW 250A 23,5 (12,0) 3,2 (3,3) LW 320H-A 18,0 (9,1) 3,1 (3,2) LW 310A 31,0 (17,0) 35(36) 3,5 (3,6) vestavěné elektrické topné těleso pro monoenergetický provoz (ne LW 310A a LW 250A) 5

6 TČ vzduch/voda pro venkovní instalaci max. 60 C tepelný výkon při A2/W35v kw podle EN max. 65 C tepelný výkon při A2/W35v kw podle EN COP při A2/W35 podle DIN EN LW 71A 7,0 3,5 LW 81A 81 8,1 35 3,5 LW 150H-A 9,1 3,2 LW 101A 9,5 3,7 LW 121A 11,8 3,7 LW 140A 13,8 3,7 LW 180A 17,2 (9,5) 3,6 (3,7) LW 251A 24,5 (13,2) 3,6 (3,7) LW 320H-A 18,0 (9,1) 3,1 (3,2) LW 310A 31,0 (17,0) 3,5(3,6) vestavěné elektrické topné těleso pro monoenergetický provoz (ne LW 310A) 6 efektivnější konstrukce & vylepšený COP

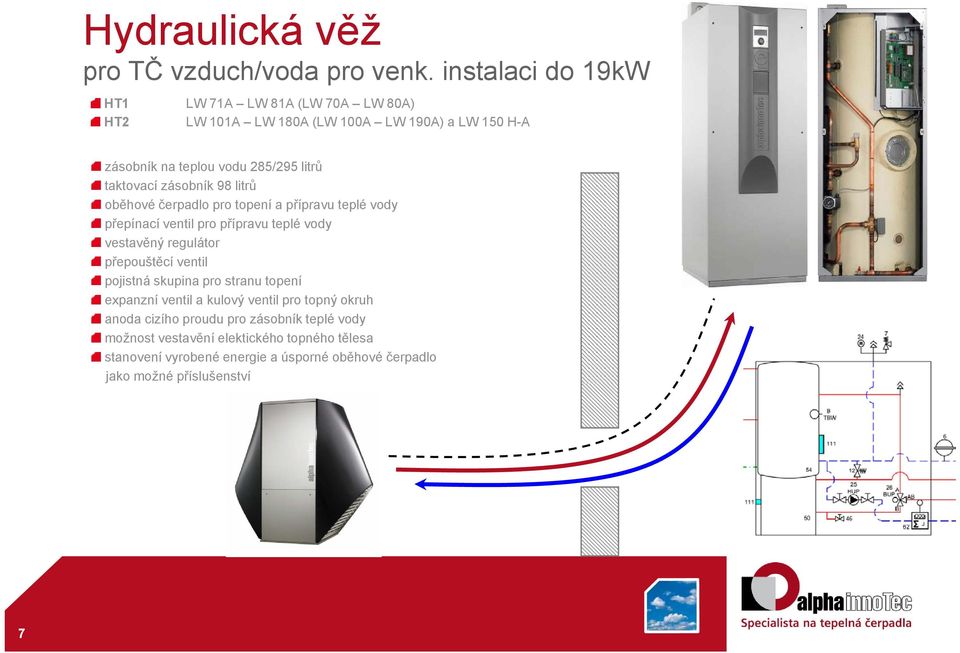

7 Hydraulická věž pro TČ vzduch/voda pro venk. instalaci do 19kW HT1 LW 71A LW 81A (LW 70A LW 80A) HT2 LW 101A LW 180A (LW 100A LW 190A) a LW 150 H-A zásobník na teplou vodu 285/295 litrů taktovací zásobník 98 litrů oběhové čerpadlo pro topení a přípravu teplé vody přepínací ventil pro přípravu teplé vody vestavěný regulátor přepouštěcí ventil pojistná skupina pro stranu topení expanzní ventil a kulový ventil pro topný okruh anoda cizího proudu pro zásobník teplé vody možnost vestavění elektického topného tělesa stanovení vyrobené energie a úsporné oběhové čerpadlo jako možné příslušenství 7

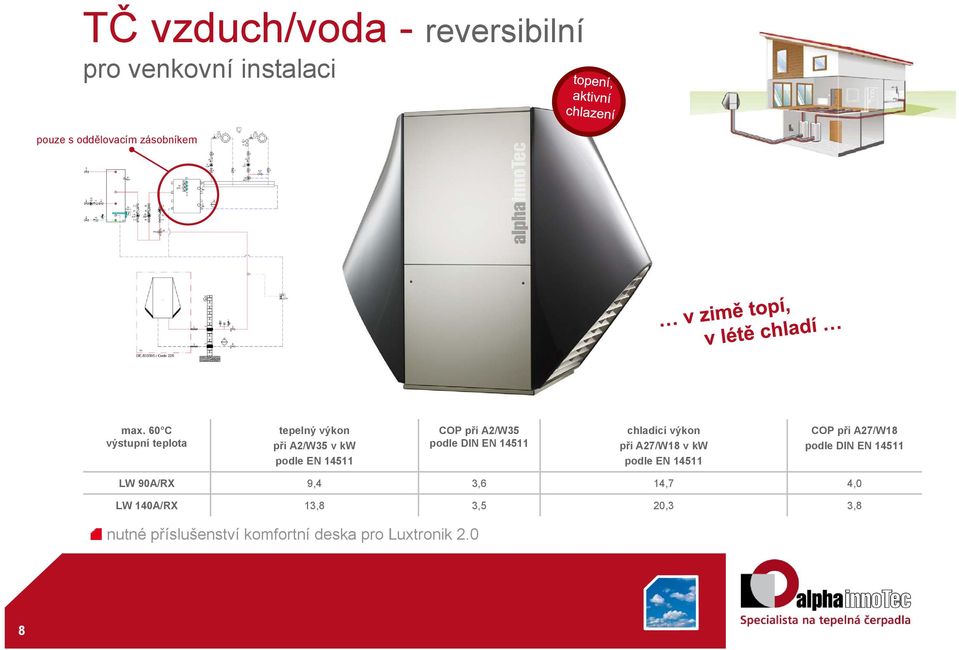

8 TČ vzduch/voda - reversibilní pro venkovní instalaci pouze s oddělovacím zásobníkem max. 60 C tepelný výkon při A2/W35v kw podle EN COP při A2/W35 podle DIN EN chladící výkon při A27/W18 v kw podle EN COP při A27/W18 podle DIN EN LW 90A/RX 9,4 3,6 14,7 4,0 LW 140A/RX 13,8 3,5 20,3 3,8 nutné příslušenství komfortní deska pro Luxtronik 2.0 8

9 Solární TČ vzduch/voda pro vnitřní a pro venkovní instalaci ideální spojení mezi TČ vzduch/voda a solárním systémem nízké teploty ze solárního systému, které nemohu být využity pro přímou akumulaci v zásobníku jsou využity na výparníku tepelného čerpadla zvýšení COP až o 10% COP solární systém navíc přebírá v létě plnohodnotně přípravu teplé vody možné pouze ve spojení s MFS max. 60 C tepelný výkon při A2/W35 v kw podle EN COP při A2/W35 podle DIN EN LW 90A Solar 8,8 3,4 LW 90 Solar 88 8,8 34 3,4 vestavěné elektrické topné těleso pro monoenergetický provoz výrobek pro vnitřní instalaci s vestavěným regulátorem 9

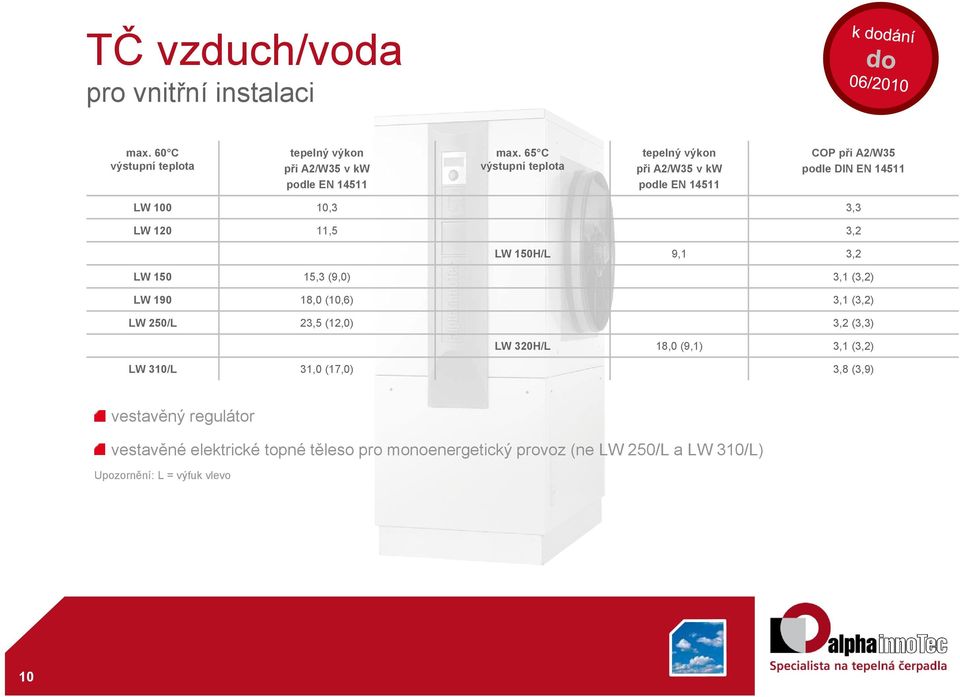

10 TČ vzduch/voda pro vnitřní instalaci max. 60 C tepelný výkon při A2/W35v kw podle EN max. 65 C tepelný výkon při A2/W35v kw podle EN COP při A2/W35 podle DIN EN LW ,3 3,3 LW ,5 32 3,2 LW 150H/L 9,1 3,2 LW ,3 (9,0) 3,1 (3,2) LW ,0 (10,6) 3,1 (3,2) LW 250/L 23,5 (12,0) 32(33) 3,2 (3,3) LW 320H/L 18,0 (9,1) 3,1 (3,2) LW 310/L 31,0 (17,0) 3,8 (3,9) vestavěný regulátor vestavěné elektrické topné těleso pro monoenergetický provoz (ne LW 250/L a LW 310/L) Upozornění: L = výfuk vlevo 10

11 TČ vzduch/voda pro vnitřní instalaci max. 60 C tepelný výkon při A2/W35 v kw podle EN max. 65 C tepelný výkon při A2/W35v kw podle EN COP při A2/W35 podle DIN EN LW 101 9,5 3,7 LW ,8 37 3,7 LW 150H/L 9,1 3,2 LW 140(L) 13,8 3,7 LW 180(L) 17,2 (9,5) 3,6 (3,8) LW 251(L) 24,0 (13,2) 3,5(3,6) LW 320H/L 18,0 (9,1) 3,1 (3,2) LW 310(L) 31,0 (17,0) 3,5 (3,6) vestavěný regulátor vestavěné elektrické topné těleso pro monoenergetický provoz (nelw 310/L) Upozornění: L = výfuk vlevo 11 efektivnější konstrukce & vylepšený COP

12 TČ vzduch/voda pro venkovní instalaci - přehled velikostí Velikost I (650x650x1270) Velikost II ( 1774x848x1353) Velikost III (1943x746x1523) Velikost IV (1931x1050x1780) Velikost V (1779x1258x1817) Velikost VI (1779x1258x2127) LW 71A LW 101A LW 121 A dříve vel. II LW 140 A LW 251 A dříve vel. IV LW 310A nová vel. LW 81A LW 90 A/RX LW 90 A Solar LW 180 A LW 140 A/RX 12 Pozor na nové rozměry a instalační plány!

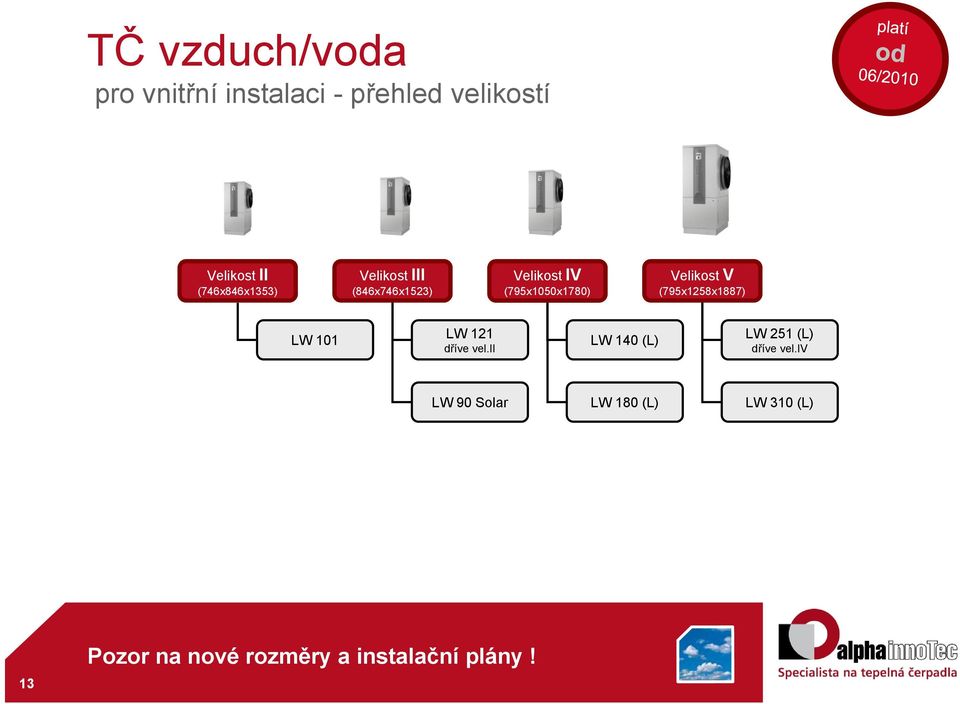

13 TČ vzduch/voda pro vnitřní instalaci - přehled velikostí Velikost II (746x846x1353) Velikost III (846x746x1523) Velikost IV (795x1050x1780) Velikost V (795x1258x1887) LW 101 LW 121 dříve vel.ii LW 140 (L) LW 251 (L) dříve vel.iv LW 90 Solar LW 180 (L) LW 310 (L) 13 Pozor na nové rozměry a instalační plány!

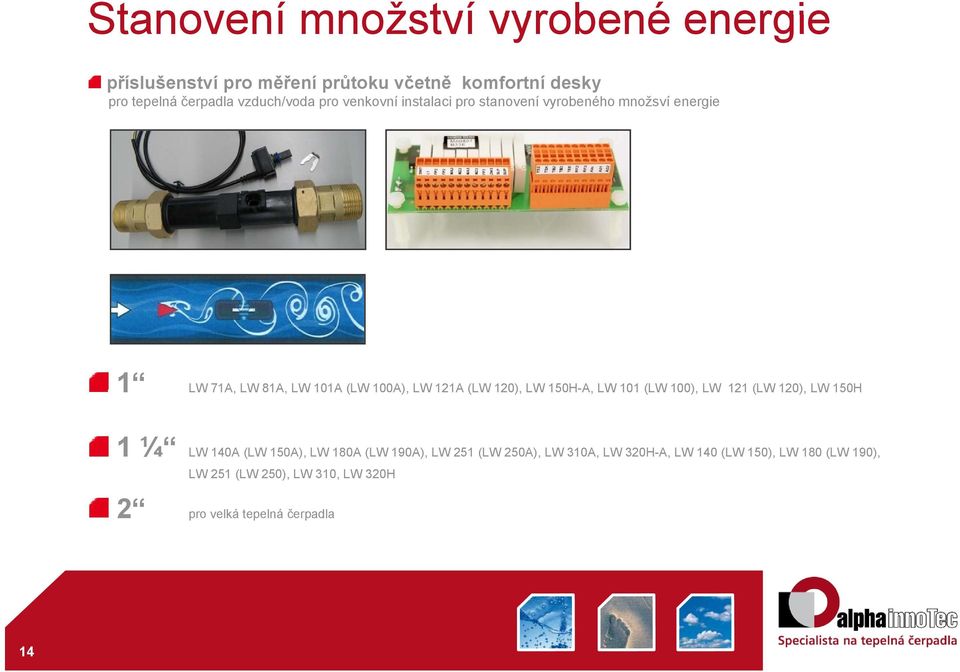

14 Stanovení množství vyrobené energie příslušenství pro měření průtoku včetně komfortní desky pro tepelná čerpadla p vzduch/voda pro venkovní instalaci pro stanovení vyrobeného množsví energie 1 LW 71A, LW 81A, LW 101A (LW 100A), LW 121A (LW 120), LW 150H-A, LW 101 (LW 100), LW 121 (LW 120), LW 150H 1 ¼ LW 140A (LW 150A), LW 180A (LW 190A), LW 251 (LW 250A), LW 310A, LW 320H-A, LW 140 (LW 150), LW 180 (LW 190), LW 251 (LW 250), LW 310, LW 320H 2 pro velká tepelná čerpadla 14

15 TČ vzduch/voda - kompaktní provedení pro vnitřní instalaci max. 60 C tepelný výkon při A2/W35 v kw podle EN COP při A2/W35 podle DIN EN LWC 60 6,2 3,5 LWC 80 8,0 3,5 LWC ,4 3,4 LWC ,9 3,4 vestavěný regulátor oběhové čerpadlo pro vytápění a ohřev vody přepouštěcí ventil taktovací zásobník pro odtávání elektrické topné těleso pro monoenergetické provozování expanzní nádoba pro topný okruh s pružným připojením p a uzavíracími kohouty pro topný okruh přepínací ventil pro přípravu teplé vody směr výfuku vzduchu je volitelný stanovení vyrobené energie a ekonomické čerpadlo jako možnost 15

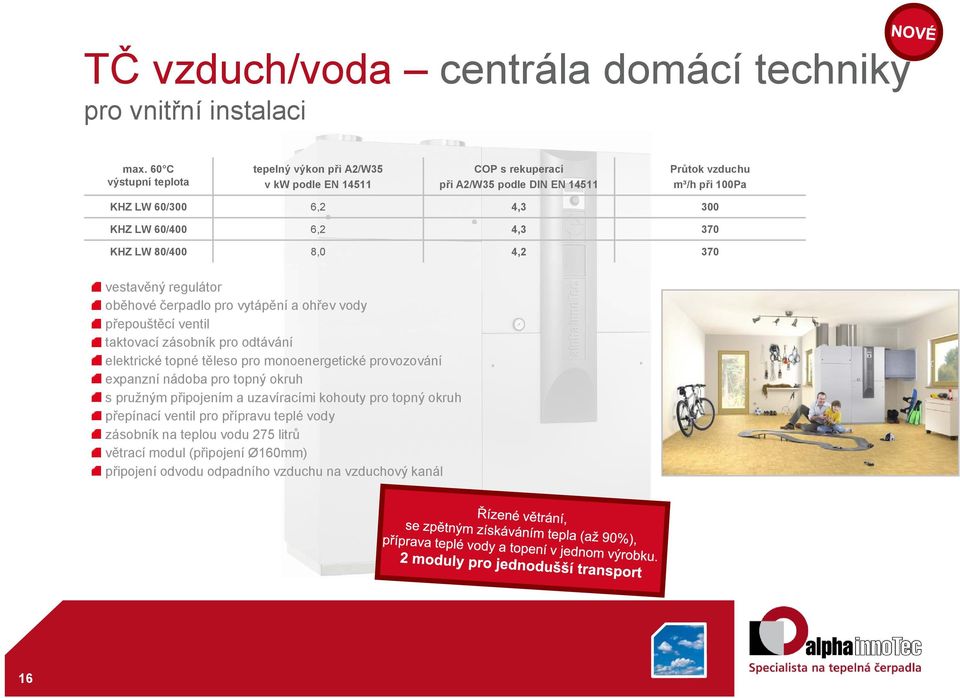

16 TČ vzduch/voda centrála domácí techniky pro vnitřní instalaci max. 60 C tepelný výkon při A2/W35 v kw podle EN COP s rekuperací při A2/W35 podle DIN EN Průtok vzduchu m³/h při 100Pa KHZ LW 60/300 6,2 4,3 300 KHZ LW 60/400 6,2 4,3 370 KHZ LW 80/400 8,0 4,2 370 vestavěný regulátor oběhové čerpadlo pro vytápění a ohřev vody přepouštěcí ventil taktovací zásobník pro odtávání elektrické topné těleso pro monoenergetické provozování expanzní nádoba pro topný okruh s pružným připojením a uzavíracími kohouty pro topný okruh přepínací ventil pro přípravu teplé vody zásobník na teplou vodu 275 litrů větrací modul (připojení Ø160mm) připojení odvodu odpadního vzduchu na vzduchový kanál 16

17 Systém vzduchových kanálů lehčený beton rovný kus mřížka pro instalaci pod terénem tepelně izolován odolný proti vlhkosti pohlcující hlučnost 90 koleno zakončovací hrana pro kanály, které jsou zkracovány na stavbě V závislosti TČ 780 mm x 780 mm 850 mm x 850 mm pro LW 250 / L LW 320H / HL LW 310 / L mřížka pro instalaci nad terénem 17

18 Nový systém vzduchových kanálů vzduchový kanál rovný kompletní systém s průchodkou zdí vysoce izolované vzájemně propojitelné jednoduché na transport jednoduchá montáž připojení na TČ povětrnostní žaluzie zakončovací rám Průchodka zdí (4), kanál (2), těsnění (3) koleno 90 18

19 Systém vzduchových kanálů 700 vnější rozměr 700mm x 700mm kompletní systém s průchodkou zdí dobře izolovaný vzájemně propojitelný jednoduchý na montáž lehký pro transport vhodný pro tepelná čerpadla: LWC LW (do července) LW (od července) ) LW 150H LW 90 Solar 19

20 Systém vzduchových kanálů 900 vnější rozměr 900mm x 900mm kompletní systém s průchodkou zdí dobře izolovaný vzájemně propojitelný jednoduchý na montáž lehký pro transport Systém 900 nahrazuje kanály z lehčeného betonu: vhodný pro tepelná čerpadla: LW 140 LW 180 LW 251 LW

21 BWP 306(S) Tepelné čerpadlo pro přípravu teplé vody 290 (285) litrů zásobník na teplou vodu minimální pracovní rozsah 0 C až 35 C a COP od 3,5 (z 15 C studené na 45 C teplé vody při teplotě vzduchu 15 C) dodatečné topné těleso s výkonem 1,5 KW maximální teplota teplé vody pomocí TČ 55 C s elektrickým topným tělesem až 65 C. objem místnosti min. 20 m³ (při lokálním provozování!) vestavěná regulace Ventronik 155 s dodatečným výměníkem pro druhý zdroj tepla (např. solární kolektory) 21

22 TČ země/voda - kompaktní provedení max. 65 C tepelný výkon při B0/W35 v kw podle EN max. 55 C tepelný výkon při B0/W35 v kw podle EN COP při B0/W35 podle DIN EN SWC 60H(K) 5,7 4,4 SWC 70H(K) 6,9 4,4 SWC 80H(K) 8,9 4,5 SWC 100H(K) 10,2 4,6 SWC 120H(K) 11,7 4,5 SWC 140H(K) 13,7 4,5 SWC170H(K) 16,7 4,6 SWC 230(K) 22,1 4,3 SWC 330(K) 31,8 (17,6) 4,1 (4,5) oběhové čerpadlo pro topení a ohřev vody oběhové čerpadlo pro solankový okruh přepouštěcí ventil vestavěné elektrické topné těleso pro podporu (ne SWC 230 a 330) expanzní ventil pro topný okruh a solankový okruh pojišťovací skupina pro topný a solankový okruh pružné oddělení (připojení) pro solankový a topný okruh stanovení vyrobené energie a ekonomické čerpadlo jako možnost vestavěná regulace 22

23 TČ země/voda centrála domácí techniky max. 65 C tepelný výkon při B0/W35 v kw podle EN COP při B0/W35 podle DIN EN průtok vzduchu m³/h při 100Pa KHZ SW(K) 60/300 5,7 4,4 300 KHZ SW(K) 60/400 5,7 4,4 370 KHZ SW(K) 70/300 6,9 4,4 300 KHZ SW(K) 70/400 6,9 4,4 370 KHZ SW(K) 80/400 8,9 4,5 370 KHZ SW(K) 100/400 10,2 4,6 370 vestavěný regulátor se stanovením vyrobené energie oběhové čerpadlo pro topení a ohřev vody přepouštěcí ventil vestavěné elektrické topné těleso expanzní nádoba pro topný a solankový okruh pojišťovací skupina pro topný a solankový okruh pružné oddělení pro topný a solankový okruh vestavěný zásobník na teplou vodu s obsahem 275 litrů větrací modul (připojení Ø 160mm) 23

24 TČ země/voda tepelná centrála max. 65 C tepelný výkon při B0/W35 v kw podle EN COP při B0/W35 podle DIN EN WZS 40H(K) 4,1 4,1 WZS 60H(K) 5,7 4,4 WZS 80H(K) 8,4 4,4 WZS 100H(K) 10,2 4,6 zásobník na teplou vodu 200 litrů oběhové čerpadlo pro topení a přípravu TUV oběhové čerpadlo pro solankový okruh přepínací ventil pro přípravu teplé vody přepouštěcí ventil pojišťovací skupina pro topný a solankový okruh vestavěné elektrické topné těleso expanzní nádoba pro topný a solankový okruh pružné oddělení pro topný a solankový okruh chladící okruh v samostatném, vyjimatelném modulu vestavěná regulace stanovení vyrobené energie a ekonomické čerpadlo jako možnost 24

25 TČ země/voda - tepelná centrála max. 65 C tepelný výkon při B0/W35 v kw podle EN COP při B0/W35 podle DIN EN WZS 41H(K) 4,1 4,3 WZS 61H(K) 6,0 4,6 WZS 81H(K) 7,7 4,6 WZS 101H(K) 9,6 4,7 25

26 TČ voda/voda kompaktní provedení max. 65 C tepelný výkon W10/W35 v kw podle EN max. 60 C tepelný výkon W10/W35 v kw podle EN COP při W10/W35 podle DIN EN WWC 100H/X 11,0 5,6 WWC 130H/X 12,9 5,5 WWC 160H/X 14,7 5,6 WWC 190H/X 18,6 5,6 WWC 220H/X 21,8 5,7 WWC 280X 27,0 5,1 WWC 440X 42,2 (21,3) 5,3 (5,4) oběhové čerpadlo pro topení a přípravu TUV přepínací ventil pro přípravu teplé vody vestavěné ě elektrické ké topné těleso (ne WWC 280X a 440X) pružné připojení pro topný okruh a zdroj tepla pojišťovací skupina a expanzní nádoba pro topný okruh sítko a hlídání průtoku na straně zdroje vestavěná regulace stanovení vyrobené energie a ekonomické čerpadlo jako možnost nerezový výměníkr ě 26

27 Tepelná čerpadla Profi-řada TČ země/voda SWP 270H SWP 330H SWP 410H SWP 500H SWP 430 SWP 540 SWP 670 SWP 820 SWP 700H SWP 850H SWP 1000H SWP 1100 SWP 1250 SWP 1600 TČ voda/voda WWP 550X WWP 700X WWP 900X WWP 1100X 27

28 Multifunkční zásobník 600S, 830S, 1000S vše v jednom: příprava teplé vody cirkulace oddělovací zásobník kotel na dřevo solární systém bivalentní systém Nyní i obsah 600 litrů: MFS 600S zásobník s vrstveným ukládáním topné vodu a průtokovým ohřevem vody vhodný pro TČ vzduch/voda, země/voda a voda/voda vhodný pro max. průtok topné vody 5m³/h velikost plocha výměníků max. půtok čidla 600 litrů 7,5 m² + 1,5 m² 5 m³/h litrů 8,7 m² + 2,2 m² 5 m³/h litrů 10,8 m² + 3,2m² 5 m³/h 2 28

29 Řadové a oddělovací zásobníky označení litrů připojení příruby čidla podstavný taktovací zásobník UPS x 1 ½ 1 x 1 ½ - oddělovací zásobník TPS x 1 ½ 1 x 1 ½ 1 oddělovací zásobník TPS 500 8x2 3x1½ 1 chladící- a oddělovací zásobník TPSK x 1 ½ 3 x 1 ½ 2 chladící- a oddělovací zásobník TPSK x 2 3 x 1 ½ 2 oddělovací zásobník TPS x 2 3 x 1 ½ 1 oddělovací zásobník STPS 800 Solar 8 x 2 3 x 1 ½ 1 oddělovací zásobník TPS x DN 80 3 x 1 ½ 1 oddělovací zásobník TPS x DN 80 3 x 1 ½ 1 29

30 Zásobníky na teplou vodu označení litrů plocha výměníku max. výkon čidla Zásobník na teplou vodu WWS 300 3,5 m² 15 kw 1 Zásobník na teplou vodu WWS m² 20 kw 1 Zásobník na teplou vodu WWS 500 7m² 28 kw 1 Zásobník na teplou vodu SWWS 400 Solar 3,5 m² + 1,62 m² 15 kw 1 Zásobník na teplou vodu SWWS 500 Solar 4,3 m² + 1,8 m² 18 kw 1 Zásobník na teplou vodu SWWS 800 Solar 4,5 m² + 1,5 m² 18 kw 1 Zásobník na teplou vodu SWWS 1000 Solar 5,5 m² + 2,7 m² 21 kw 1 30

31 Příslušenství tepelného čerpadla Přepínací í ventily 1 1 1/2 Instalační sada 1 DN65 Solankový rozdělovač č Elektrická topná tělesa 4,5kW( BWW ) - 9kW Hlídač solankového průtoku Mezivýměníky a regulační ventily DN50 DN125 Čidla Solankový koncentrátl(100%): 20L + 200L Předmíchaná solanka (25%): 30L + 225L Anoda Hlídač rosného bodu 31

32 Alpha-Web přístup k TČ pomocí internetu další funkce seriové číslol Datenlog označení chybová paměť typ TČ SMS chybová hlášení info o zákazníkovi ová chyb. hlášení Info o instalatérovi FAX chyb. hlášení info o serv. partneru stav softwaru informace... nastavení 32
