1 ohřev vody VYTÁPĚNÍ obnovitelné ZDROJE energie TECHNICKÉ INFORMACE zásobníky pro tuv a vytápění» vydání duben

2 obrazový katalog zásobníků vzhled a význam použitých značek značka význam podrobný popis SOL 70 1 použití s tepelným čerpadlem akumulace tepla do topné vody ohřev vody (pitné, užitkové) solární ohřev vody (pitné, užitkové) připojení externího zdroje tepla hrdlo pro připojení cirkulace teplé vody šroubovací elektrické topné těleso přírubové elektrické topné těleso šířka nejužšího transportního otvoru minimální výška stropu technické místnosti Akumulační zásobníky či ohřívače teplé vody, které mají připojovací hrdla, popř. plochy výměníků, dimenzovány pro připojení tepelného čerpadla. Tlakové ocelové zásobníky pro bezproblémové odtávání a proti taktování tepelných čerpadel. Pro akumulaci energie pro podporu vytápění solárními systémy atd. Smaltované ocelové zásobníky teplé vody v provedení bez ohřevu, s přímým elektrickým ohřevem či nepřímotopné s výměníkem(ky) pro připojení dalšího zdroje(ů). Takto označený zásobník je vybaven výměníkem(ky) pro přímé zapojení potrubí primárního okruhu s nemrznoucí solární kapalinou. Je možné připojit další zdroj tepla (např. kotel na plyn, tuhá paliva atd.). Ohřívače jsou vybaveny nebo je lze dovybavit trubkovým výměníkem. Akumulace topné vody se zapojuje přímo do nádrže. Ohřívač teplé užitkové vody se vstupem pro vratné potrubí z cirkulačního okruhu. Díky větší výšce vstupu nedojde k promíchání celého objemu zásobníku. Zásobník s hrdlem 1½" určeného pro montáž elektrického topného tělesa typu. Těleso možno zapojit až do výkonu 6 kw. Ponorná hloubka 500 mm. Zásobník s přírubou pro montáž elektrického topného tělesa typu. Těleso je dodáváno do výkonu 36 kw. Příruby jsou velikosti Ø 210 a 2 mm. Šířka nejužšího nutného otvoru pro bezproblémový transport zásobníku s demontovanou tepelnou izolací, nebo jejími částmi. Nutno prověřit celou trasu transportu! Výška stropu v místě instalace zásobníku, která je třeba pro jeho postavení, montáž tepelné izolace a vystrojení připojovacími, bezpečnostními a dalšími armaturami. 228 přepravní hmotnost Hmotnost zásobníku v transportní konfiguraci (bez tepelné izolace, provozních náplní a další výstroje). * rozměry bez izolace 0,3/ maximální provozní přetlak objednací číslo U zásobníků s odnímatelnou izolací (není nanášena přímo na zásobník, ale dodávána zvlášť) čistý rozměr nádrže. Konečné rozměry vzniknou až montáží izolace. Tlak používaný v běžném provozu. V kombinovaných zásobnících je před pomlčkou max. tlak vody pro vytápění, za pomlčkou max. tlak teplé užitkové vody. Uvádějte vždy při objednávkách! Objednací čísla s cenami příslušného zboží najdete v ceníku výrobků STIEBEL ELTRON. Přetiskování nebo kopírování tohoto podkladu nebo jeho části smí být prováděno pouze se svolením Stiebel Eltron spol. s r. o., Praha. I přes velmi pečlivé zpracování nelze v tomto podkladu vyloučit chybné údaje. Parametry přístrojů nebo údaje o vybavení, uvedené v tomto podkladu, jsou nezávazné. Vlastnosti a výbava produktů se díky trvalému vývoji mohou měnit a v jednotlivostech odlišovat. O aktuálním stavu se informujte u svého odborného poradce. Schémata slouží pouze jako příklad použití. Nelze je použít jako závazný projekční podklad! Veškeré dimenze (potrubí, oběhová čerpadla atd.) a konečné, hydraulické i eletrické, zapojení MUSÍ určit odpovědný projektant! Výrobce si vyhrazuje právo na změny. 2

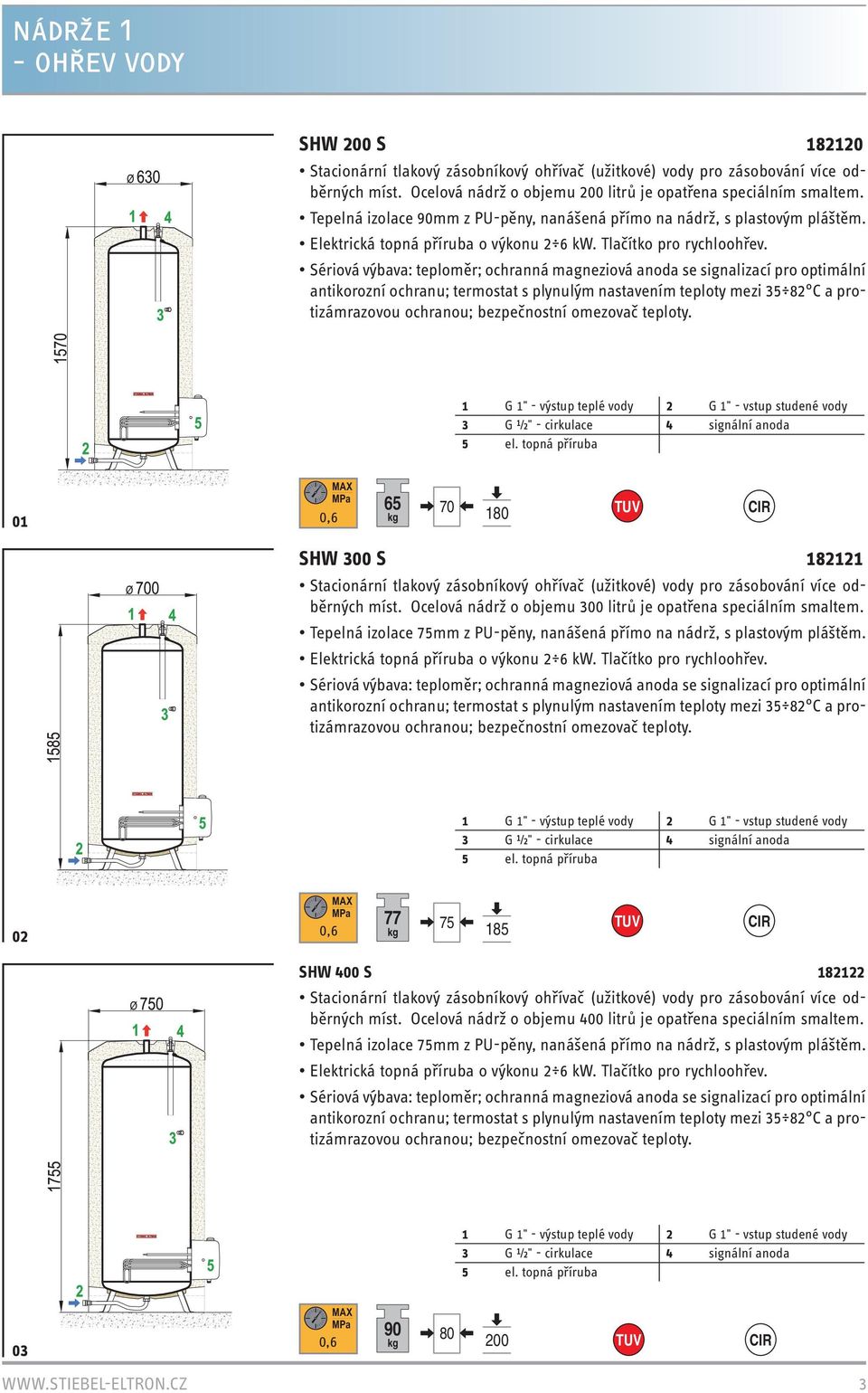

3 Nádrže 1 - ohřev vody SHW 200 S míst. Ocelová nádrž o objemu 200 litrů je opatřena speciálním smaltem. tepelná izolace 90mm z PU-pěny, nanášená přímo na nádrž, s plastovým pláštěm. elektrická topná příruba o výkonu 2 6 kw. Tlačítko pro rychloohřev. antikorozní ochranu; termostat s plynulým nastavením teploty mezi C a protizámrazovou ochranou; bezpečnostní omezovač teploty. 3 G ½" - cirkulace 4 signální anoda 5 el. topná příruba 01 0, SHW 300 S míst. Ocelová nádrž o objemu 300 litrů je opatřena speciálním smaltem. tepelná izolace 75mm z PU-pěny, nanášená přímo na nádrž, s plastovým pláštěm. elektrická topná příruba o výkonu 2 6 kw. Tlačítko pro rychloohřev. antikorozní ochranu; termostat s plynulým nastavením teploty mezi C a protizámrazovou ochranou; bezpečnostní omezovač teploty. 3 G ½" - cirkulace 4 signální anoda 5 el. topná příruba 02 0, SHW 400 S míst. Ocelová nádrž o objemu 400 litrů je opatřena speciálním smaltem. tepelná izolace 75mm z PU-pěny, nanášená přímo na nádrž, s plastovým pláštěm. elektrická topná příruba o výkonu 2 6 kw. Tlačítko pro rychloohřev. antikorozní ochranu; termostat s plynulým nastavením teploty mezi C a protizámrazovou ochranou; bezpečnostní omezovač teploty. 3 G ½" - cirkulace 4 signální anoda 5 el. topná příruba 03 0,

4 Nádrže 2 - ohřev vody SHW 300 WS míst. Ocelová nádrž o objemu 300 litrů je opatřena speciálním smaltem. zásobník je vybaven tepelným výměníkem a termostatem pro řízení oběhového čerpadla externího zdroje (do 60 C). Plocha 1,8 m 2. tepelná izolace 75mm z PU-pěny, nanášená přímo na nádrž, s plastovým pláštěm. elektrická topná příruba s vlastním termostatem o výkonu 2 6 kw. Tlačítko pro rychloohřev. antikorozní ochranu; termostat s plynulým nastavením teploty mezi C a protizámrazovou ochranou; bezpečnostní omezovač teploty. 1,O SHW 400 WS míst. Ocelová nádrž o objemu 400 litrů je opatřena speciálním smaltem. zásobník je vybaven tepelným výměníkem a termostatem pro řízení oběhového čerpadla externího zdroje (do 60 C). Plocha 1,8 m 2. tepelná izolace 75mm z PU-pěny, nanášená přímo na nádrž, s plastovým pláštěm. elektrická topná příruba s vlastním termostatem o výkonu 2 6 kw. Tlačítko pro rychloohřev. antikorozní ochranu; termostat s plynulým nastavením teploty mezi C a protizámrazovou ochranou; bezpečnostní omezovač teploty. 1,O G ½" - cirkulace/termostat 4 G1" - vstup do výměníku 5 G 1" - výstup z výměníku 6 signální anoda 7 el. topná příruba 8 regulátor ext. zdroje G ½" - cirkulace/termostat 4 G1" - vstup do výměníku 5 G 1" - výstup z výměníku 6 signální anoda 7 el. topná příruba 8 regulátor ext. zdroje 200 SHO AC , míst. Ocelová nádrž o objemu 600 litrů je opatřena speciálním smaltem. tepelná pěnová izolace 100mm s plastovým pláštěm (WD 611) dodávaná zvlášť. varianta s elektrickou topnou přírubou o výkonu 7,5 kw v jednookruhovém provedení (obj.č ). varianta s elektrickou topnou přírubou o výkonu 6/12 kw ve dvouokruhovém provedení s tlačítkem pro rychloohřev 12 kw (obj.č ). antikorozní ochranu; termostat s plynulým nastavením teploty mezi C a protizámrazovou ochranou; bezpečnostní omezovač teploty. 06 0, G 2" - výstup teplé vody 2 G 1½" - vstup studené vody 3 G ½" - cirkulace 4 signální anoda 5 el. topná příruba

5 Nádrže 3 - ohřev vody SHO AC , míst. Ocelová nádrž o objemu 1000 litrů se speciálním smaltem. tepelná pěnová izolace 100mm plastovým pláštěm (WD 1011) dodávaná zvlášť. varianta s elektrickou topnou přírubou o výkonu 12 kw v jednookruhovém provedení (obj.č ). varianta s elektrickou topnou přírubou o výkonu 9/18 kw ve dvouokruhovém provedení s tlačítkem pro rychloohřev 18 kw (obj.č ). antikorozní ochranu; termostat s plynulým nastavením teploty mezi C a protizámrazovou ochranou; bezpečnostní omezovač teploty. 1 G 2" - výstup teplé vody 2 G 1½" - vstup studené vody 3 G ½" - cirkulace 4 signální anoda 5 el. topná příruba 07 0, SB 302 S stacionární tlakový zásobníkový ohřívač vody (užitkové) pro zásobování více odběrných míst. Ocelová nádrž o objemu 300 litrů je opatřena speciálním smaltem. tepelná izolace 75mm z PU-pěny, nanášená přímo na nádrž, s plastovým pláštěm. dva přírubové otvory nutno osadit: výměníkem tepla (WTW 21/...), elektrickou topnou přírubou ( 21/...), nebo záslepkou (B21). antikorozní ochranu. 3 G ½" - cirkulace 4 příruba 210mm (10xM12) 5 G 1½" - hrdlo pro 6 signální anoda 7 teploměr SB 402 S stacionární tlakový zásobníkový ohřívač vody (užitkové) pro zásobování více odběrných míst. Ocelová nádrž o objemu 400 litrů je opatřena speciálním smaltem. tepelná izolace 75mm z PU-pěny, nanášená přímo na nádrž, s plastovým pláštěm. dva přírubové otvory nutno osadit: výměníkem tepla (WTW 21/...), elektrickou topnou přírubou ( 21/...), nebo záslepkou (B21). antikorozní ochranu. 3 G ½" - cirkulace 4 příruba 210mm (10xM12) 5 G 1½" - hrdlo pro 6 signální anoda 7 teploměr

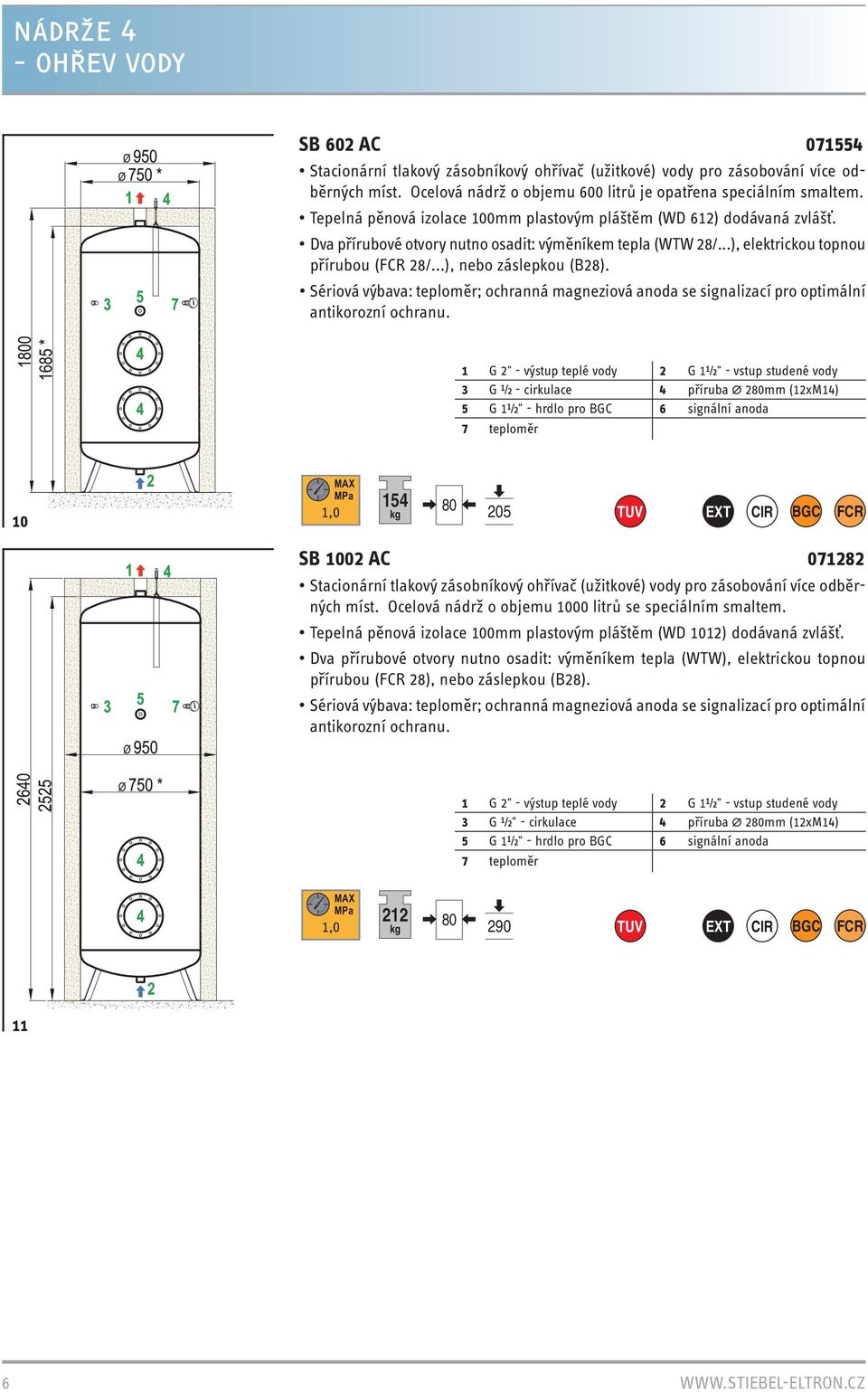

6 Nádrže 4 - ohřev vody SB 602 AC míst. Ocelová nádrž o objemu 600 litrů je opatřena speciálním smaltem. tepelná pěnová izolace 100mm plastovým pláštěm (WD 612) dodávaná zvlášť. dva přírubové otvory nutno osadit: výměníkem tepla (WTW 28/...), elektrickou topnou přírubou ( 28/...), nebo záslepkou (B28). antikorozní ochranu. 1 G 2" - výstup teplé vody 2 G 1½" - vstup studené vody 3 G ½ - cirkulace 4 příruba 2mm (12xM14) 5 G 1½" - hrdlo pro 6 signální anoda 7 teploměr SB 1002 AC míst. Ocelová nádrž o objemu 1000 litrů se speciálním smaltem. tepelná pěnová izolace 100mm plastovým pláštěm (WD 1012) dodávaná zvlášť. dva přírubové otvory nutno osadit: výměníkem tepla (WTW), elektrickou topnou přírubou ( 28), nebo záslepkou (B28). antikorozní ochranu. 1 G 2" - výstup teplé vody 2 G 1½" - vstup studené vody 3 G ½" - cirkulace 4 příruba 2mm (12xM14) 5 G 1½" - hrdlo pro 6 signální anoda 7 teploměr

7 Nádrže 5 - systémová technika SBB 301 WP stacionární zásobník (užitkové) vody o objemu 300 litrů k tepelným čerpadlům s ocelovou smaltovanou nádrží, s trubkovým výměníkem 3,2 m². tepelná izolace z PU-pěny, nanášená přímo na nádrž, s plastovým pláštěm. sériově vestavěné teplotní PTC-čidlo, teploměr, signální a ochranná magneziová anoda pro optimální antikorozní ochranu a revizní příruba. Je vybaven otvorem s vnitřním závitem pro vestavbu 1 elektrického topného tělesa ( 6 kw) a dále přírubou o průměru 210mm pro případnou montáž dalšího elektrického topného tělesa 21 o výkonu 6 nebo 12 kw. vhodné pro použití s WPL 10, 13 a WPF 5, 7, G 1½" - vstup z 4 G 1½" - vratka 5 G ½" - cirkulace 6 jímka 9,5mm 7 G 1½" - hrdlo pro 8 teploměr 9 příruba 210mm (10xM12) 10 signální anoda SBB 302 WP stacionární zásobník (užitkové) vody o objemu 300 litrů k tepelným čerpadlům s ocelovou smaltovanou nádrží, s trubkovým výměníkem 4,8 m². tepelná izolace z PU-pěny, nanášená přímo na nádrž, s plastovým pláštěm. sériově vestavěné teplotní PTC-čidlo, teploměr, signální a ochranná magneziová anoda pro optimální antikorozní ochranu a revizní příruba. Je vybaven otvorem s vnitřním závitem pro vestavbu 1 elektrického topného tělesa ( 6 kw) a dále přírubou o průměru 210mm pro případnou montáž dalšího elektrického topného tělesa 21 o výkonu 6 nebo 12 kw. vhodné pro použití s WPL 10, 13, 18, 23, 33 a WPF 5, 7, 10, 13, G 1½" - vstup z 4 G 1½" - vratka 5 G ½" - cirkulace 6 jímka 9,5mm 7 G 1½" - hrdlo pro 8 teploměr 9 příruba 210mm (10xM12) 10 signální anoda SBB 401 WP SOL Stacionární zásobník (užitkové) vody o objemu 400 litrů k tepelným čerpadlům s ocelovou smaltovanou nádrží, se dvěma trubkovými výměníky: horní pro 4,0 m², dolní solární 1,4 m². Připojení max. 9,6 m² solárních kolektorů. Tepelná izolace z PU-pěny, nanášená přímo na nádrž, s plastovým pláštěm. Sériově vestavěné teplotní PTC-čidlo, teploměr, signální a ochranná magneziová anoda pro optimální antikorozní ochranu a revizní příruba. Je vybaven otvorem s vnitřním závitem pro vestavbu 1 elektrického topného tělesa ( 6 kw) a dále přírubou o průměru 210mm pro případnou montáž dalšího elektrického topného tělesa 21 o výkonu 6 nebo 12 kw. Vhodné pro použití s WPL 10, 13, 18, 23, 33 a WPF 5, 7, 10, 13, G 1½" - vstup z 4 G 1½" - vratka 5 G ½" - cirkulace 6 jímka 9,5mm 7 G 1½" - hrdlo pro 8 teploměr 9 příruba 210mm (10xM12) 10 signální anoda 11 G 1½" - vstup od soláru 12 G 1½" - vratka k soláru 215 SOL 7

8 Nádrže 6 - systémová technika 15 SBB 501 WP SOL stacionární zásobník (užitkové) vody o objemu 500 litrů k tepelným čerpadlům s ocelovou smaltovanou nádrží, se dvěma trubkovými výměníky: horní pro 5,0 m², dolní solární 1,4 m². Připojení max. 12,1 m² solárních kolektorů. tepelná izolace z PU-pěny nanášená na nádrž. Odnímatelné boky pro transport dveřmi š: cm. sériově vestavěné teplotní PTC-čidlo, teploměr, signální a ochranná magneziová anoda pro optimální antikorozní ochranu a revizní příruba. Je vybaven otvorem s vnitřním závitem pro vestavbu 1 elektrického topného tělesa ( 6 kw) a dále přírubou o průměru 210mm pro případnou montáž dalšího elektrického topného tělesa 21 o výkonu 6 nebo 12 kw. vhodné pro použití s WPL 10, 13, 18, 23, 33, 34 a WPF 5, 7, 10, 13, 16, G 1½" - vstup z 4 G 1½" - vratka 5 G ½" - cirkulace 6 jímka 9,5mm 7 G 1½" - hrdlo pro 8 teploměr 9 příruba 210mm (10xM12) 10 signální anoda 11 G 1½" - vstup od soláru 12 G 1½" - vratka k soláru SOL SBB míst. Ocelová nádrž o objemu 750 litrů je opatřena speciálním smaltem. tepelná pěnová izolace 110mm plastovým pláštěm WD 751 SBB dodávaná zvlášť. dva přírubové otvory je možno osadit: výměníkem tepla WTW 28/..., nebo elektrickou topnou přírubou 28/... o výkonu až 36 kw. antikorozní ochranu. Pro ohřev vody nutno použít ohřívací stanici WTS 30 (40) - zvláštní příslušenství. 1 G 2" - výstup teplé vody 2 G 2" - vstup studené vody 3 G 2" - vstup z WTS 4 G 2" - vratka do WTS 5 G 1" - cirkulace 6 jímka G ½ 7 G 2" - volitelný přípoj 8 teploměr 9 příruba 2mm (12xM14) 10 signální anoda SBB 751 SOL míst. Ocelová nádrž o objemu 750 litrů je opatřena speciálním smaltem. tepelná pěnová izolace 110mm plastovým pláštěm WD 751 SBB dodávaná zvlášť. dva přírubové otvory je možno osadit: výměníkem tepla WTW 28/..., nebo elektrickou topnou přírubou 28/... o výkonu až 36 kw. antikorozní ochranu. Pro ohřev vody nutno použít ohřívací stanici WTS 30 (40) - zvláštní příslušenství. trubkový výměník o ploše 3,0 m² pro připojení max. 19,3 m² solárních kolektorů. 1 G 2" - výstup teplé vody 2 G 2" - vstup studené vody 3 G 2" - vstup z WTS 4 G 2" - vratka do WTS 5 G 1" - cirkulace 6 jímka G ½ 7 nevyužito 8 teploměr 9 příruba 2mm (12xM14) 10 signální anoda 11 G 1 - vstup od soláru 12 G 1 - vratka k soláru SOL 8

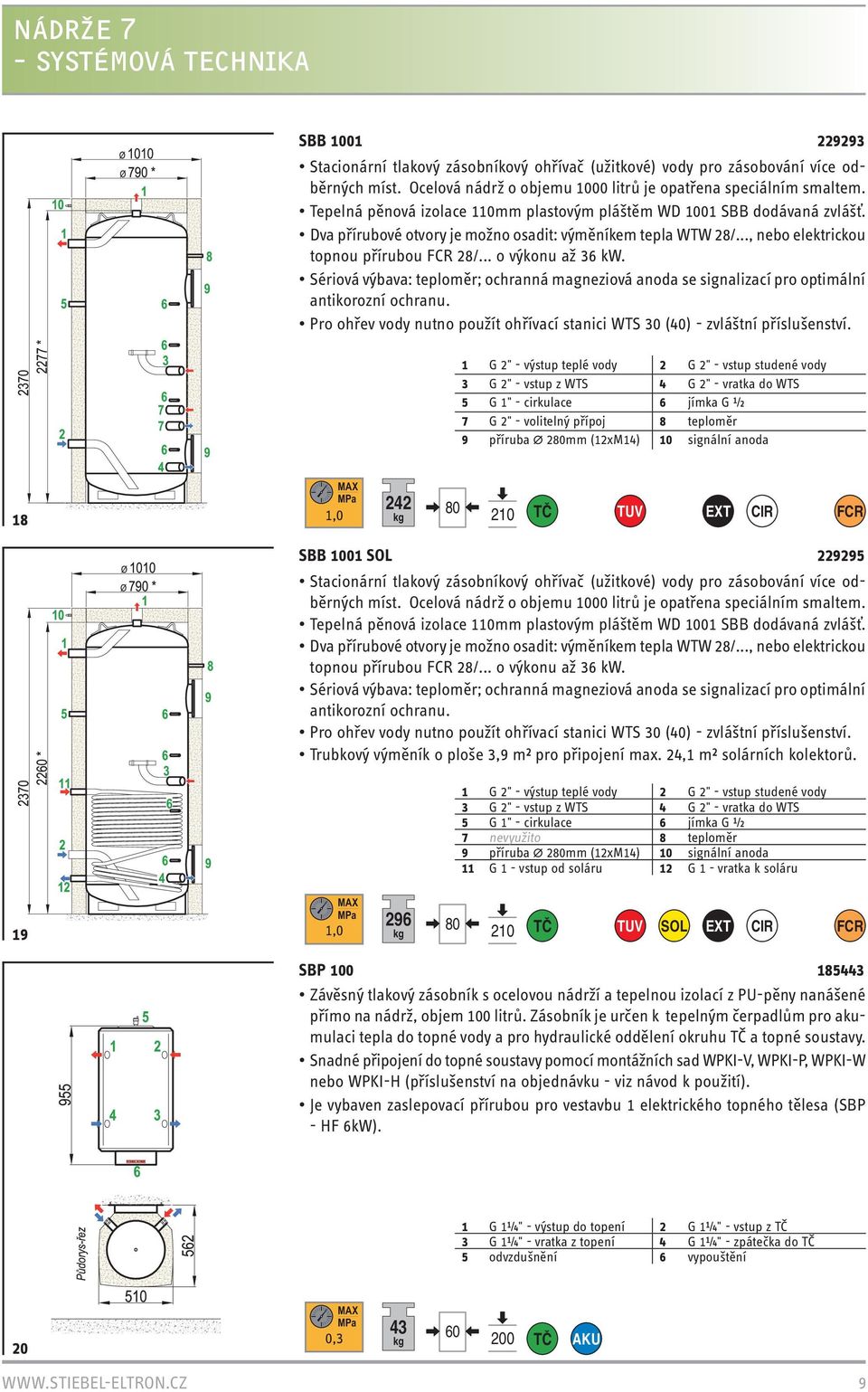

9 Nádrže 7 - systémová technika SBB míst. Ocelová nádrž o objemu 1000 litrů je opatřena speciálním smaltem. Tepelná pěnová izolace 110mm plastovým pláštěm WD 1001 SBB dodávaná zvlášť. dva přírubové otvory je možno osadit: výměníkem tepla WTW 28/..., nebo elektrickou topnou přírubou 28/... o výkonu až 36 kw. antikorozní ochranu. Pro ohřev vody nutno použít ohřívací stanici WTS 30 (40) - zvláštní příslušenství. 1 G 2" - výstup teplé vody 2 G 2" - vstup studené vody 3 G 2" - vstup z WTS 4 G 2" - vratka do WTS 5 G 1" - cirkulace 6 jímka G ½ 7 G 2" - volitelný přípoj 8 teploměr 9 příruba 2mm (12xM14) 10 signální anoda SBB 1001 SOL míst. Ocelová nádrž o objemu 1000 litrů je opatřena speciálním smaltem. tepelná pěnová izolace 110mm plastovým pláštěm WD 1001 SBB dodávaná zvlášť. dva přírubové otvory je možno osadit: výměníkem tepla WTW 28/..., nebo elektrickou topnou přírubou 28/... o výkonu až 36 kw. antikorozní ochranu. Pro ohřev vody nutno použít ohřívací stanici WTS 30 (40) - zvláštní příslušenství. trubkový výměník o ploše 3,9 m² pro připojení max. 24,1 m² solárních kolektorů. 1 G 2" - výstup teplé vody 2 G 2" - vstup studené vody 3 G 2" - vstup z WTS 4 G 2" - vratka do WTS 5 G 1" - cirkulace 6 jímka G ½ 7 nevyužito 8 teploměr 9 příruba 2mm (12xM14) 10 signální anoda 11 G 1 - vstup od soláru 12 G 1 - vratka k soláru SOL SBP závěsný tlakový zásobník s ocelovou nádrží a tepelnou izolací z PU-pěny nanášené přímo na nádrž, objem 100 litrů. Zásobník je určen k tepelným čerpadlům pro akumulaci tepla do topné vody a pro hydraulické oddělení okruhu a topné soustavy. snadné připojení do topné soustavy pomocí montážních sad WPKI-V, WPKI-P, WPKI-W nebo WPKI-H (příslušenství na objednávku - viz návod k použití). Je vybaven zaslepovací přírubou pro vestavbu 1 elektrického topného tělesa (SBP - HF 6kW). 1 G 1¼" - výstup do topení 2 G 1¼" - vstup z 3 G 1¼" - vratka z topení 4 G 1¼" - zpátečka do 5 odvzdušnění 6 vypouštění 20 0,

10 Nádrže 8 - systémová technika SBP 200 E (COOL) (227591) stacionární tlakový zásobník s ocelovou nádrží a tepelnou izolací z PU-pěny nanášené přímo na nádrž, objem 200 litrů. Je určen k tepelným čerpadlům pro akumulaci tepla do topné vody a pro hydraulické oddělení okruhů a topné soustavy. snadné připojení k tepelnému čerpadlu pomocí montážních sad WPKI-5 a WPKI-6. Je vybaven otvory s vnitřním závitem pro vestavbu 1 elektrického topného tělesa ( 6 kw). izolace SBP 200 cool je parotěsná, také pro ukládání chladící vody. 1 G 2" - výstup do topení 2 G 2" - vstup z 3 G 2" - vratka z topení 4 G 2" - zpátečka do 5 G ½" - jímka pro čidlo 6 G 1½" - hrdlo pro 7 R ¾" - odvzdušnění 21 0, SBP 400 E (COOL) (227590) stacionární tlakový zásobník s ocelovou nádrží. Tepelná izolace z PU-pěny nanášené přímo na nádrž, objem 400 litrů. Je určen k tepelným čerpadlům pro akumulaci tepla do topné vody a pro hydraulické oddělení okruhů a topné soustavy. snadné připojení k tepelnému čerpadlu pomocí montážních sad WPKI-5 a WPKI-6. Je vybaven otvory s vnitřním závitem pro vestavbu 1 elektrického topného tělesa ( 6 kw). izolace SBP 400 cool je parotěsná, také pro ukládání chladící vody. 1 G 2" - výstup do topení 2 G 2" - vstup z 3 G 2" - vratka z topení 4 G 2" - zpátečka do 5 G ½" - jímka pro čidlo 6 G 1½" - hrdlo pro 7 R ¾" - odvzdušnění 22 0, SBP 700 E stacionární tlakový zásobník s ocelovou nádrží. Tepelná izolace z PU-pěny nanášené přímo na nádrž, objem 700 litrů. Je určen k tepelným čerpadlům pro akumulaci tepla do topné vody a pro hydraulické oddělení okruhů a topné soustavy. snadné připojení k tepelnému čerpadlu pomocí montážních sad WPKI-5 a WPKI-6. Je vybaven otvory s vnitřním závitem pro vestavbu až 4 elektrických topných těles (4x 6 kw). izolace je parotěsná, také pro ukládání chladící vody. Odnímatelné boky umožňují transport dveřmi š: cm. 1 G 2" - výstup do topení 2 G 2" - vstup z 3 G 2" - vratka z topení 4 G 2" - zpátečka do 5 G ½" - jímka pro čidlo 6 G 1½" - hrdlo pro 7 R ¾" - odvzdušnění 23 0,

11 Nádrže 9 - systémová technika SBP 700 E SOL stacionární tlakový ocelový zásobník. Tepelná izolace z PU-pěny nanášená přímo na nádrž, objem 700 litrů. K tepelným čerpadlům pro akumulaci tepla do topné vody a hydraulické oddělení okruhů a topné soustavy. snadné připojení k tepelnému čerpadlu pomocí montážních sad WPKI-5 a WPKI-6. Je vybaven otvory s vnitřním závitem pro vestavbu až 4 elektrických topných těles (4x 6 kw). izolace je parotěsná, také pro ukládání chladící vody. Odnímatelné boky umožňují transport dveřmi š: cm. ve spodní části je trubkový výměník o ploše 2 m² pro připojení pro připojení max. 16,8 m² solárních kolektorů. 1 G 2" - výstup do topení 2 G 2" - vstup z 3 G 2" - vratka z topení 4 G 2" - zpátečka do 5 G ½" - jímka pro čidlo 6 G 1½" - hrdlo pro 7 R ¾" - odvzdušnění 8 G1 - vstup od soláru 9 G1 - vratka k soláru 24 0, SOL SBP 1000 (COOL) (227588) stacionární tlakový zásobník s ocelovou nádrží, objem 1000 litrů. Je určen k tepelným čerpadlům pro akumulaci tepla do topné vody a hydraulické oddělení okruhů a topné soustavy (4x příruba DN ). Tepelná pěnová izolace 110mm WD 1000 SBP (COOL) dodávaná zvlášť. Je vybaven otvory s vnitřním závitem, např. pro vestavbu až 6 elektrických topných těles (6x 6 kw) a připojení dalších zdrojů tepla. Přírubu lze osadit: výměníkem tepla WTW 28/..., nebo elektrickou topnou přírubou 28/... o výkonu až 36 kw. Izolace SBP 1000 cool je parotěsná, také pro ukládání chladící vody. 1 DN - výstup do topení 2 DN - vstup z 3 DN - vratka z topení 4 DN - zpátečka do 5 G ¾" - vypouštění 6 G 1½" - vstupy další zdroje 7 G 1½" - zpátečky další zdroje 8 G 1½" - hrdlo pro 9 R ¾" - odvzdušnění 10 příruba 2mm (12xM14) 11 9,5 mm - jímka pro čidlo 25 0, SBP 1000 E SOL stacionární tlakový zásobník s ocelovou nádrží, objem 1000 litrů. Je určen k tepelným čerpadlům pro akumulaci tepla do topné vody a hydraulické oddělení okruhů a topné soustavy (4x příruba DN ). tepelná pěnová izolace 110mm WD 1000 SBP dodávaná zvlášť. Je vybaven otvory s vnitřním závitem, např. pro vestavbu 4 elektrických topných těles (4x 6 kw) a připojení dalších zdrojů tepla. Přírubu lze osadit: výměníkem tepla WTW 28/..., nebo elektrickou topnou přírubou 28/... o výkonu až 36 kw.. ve spodní části je trubkový výměník o ploše 3,0 m² pro připojení pro připojení max. 24,1 m² solárních kolektorů. 1 DN - výstup do topení 2 DN - vstup z 3 DN - vratka z topení 4 DN - zpátečka do 5 G ¾" - vypouštění 6 G 1½" - vstupy další zdroje 7 G 1½" - zpátečky další zdroje 8 G 1½" - hrdlo pro 9 R ¾" - odvzdušnění 10 příruba 2mm (12xM14) 11 9,5 mm - jímka pro čidlo 12 G 1" - vstup od soláru 13 G1" - vratka k soláru 26 0, SOL 11

12 Nádrže 10 - systémová technika SBP 1500 (COOL) (227589) stacionární tlakový zásobník s ocelovou nádrží, objem 1500 litrů. Je určen k tepelným čerpadlům pro akumulaci tepla do topné vody a hydraulické oddělení okruhů a topné soustavy (4x příruba DN ). tepelná pěnová izolace 110mm WD 1500 SBP (COOL) dodávaná zvlášť. Provozní přetlak - max. 0,3. Je vybaven otvory s vnitřním závitem, např. pro vestavbu 6 elektrických topných těles (6x 6 kw) a připojení dalších zdrojů tepla. Přírubu lze osadit: výměníkem tepla WTW 28/..., nebo elektrickou topnou přírubou 28/... o výkonu až 36 kw. izolace SBP 1500 cool je parotěsná, také pro ukládání chladící vody. 1 DN - výstup do topení 2 DN - vstup z 3 DN - vratka z topení 4 DN - zpátečka do 5 G ¾" - vypouštění 6 G 1½" - vstupy další zdroje 7 G 1½" - zpátečky další zdroje 8 G 1½" - hrdlo pro 9 R ¾" - odvzdušnění 10 příruba 2mm (12xM14) 11 9,5 mm - jímka pro čidlo 0,3 SBP 1500 E SOL stacionární tlakový zásobník s ocelovou nádrží, objem 1500 litrů. Je určen k tepelným čerpadlům pro akumulaci tepla do topné vody a hydraulické oddělení okruhů a topné soustavy (4x příruba DN ). Tepelná pěnová izolace 110mm WD 1500 SBP dodávaná zvlášť. Provozní přetlak - max. 0,3. Je vybaven otvory s vnitřním závitem, např. pro vestavbu 4 elektrických topných těles (4x 6 kw) a připojení dalších zdrojů tepla. Přírubu lze osadit: výměníkem tepla WTW 28/..., nebo elektrickou topnou přírubou 28/... o výkonu až 36 kw.. ve spodní části je trubkový výměník o ploše 3,6 m² pro připojení pro připojení max. 36,2 m² solárních kolektorů. 1 DN - výstup do topení 2 DN - vstup z 3 DN - vratka z topení 4 DN - zpátečka do 5 G ¾" - vypouštění 6 G 1½" - vstupy další zdroje 7 G 1½" - zpátečky další zdroje 8 G 1½" - hrdlo pro 9 R ¾" - odvzdušnění 10 příruba 2mm (12xM14) 11 9,5mm - jímka pro čidlo 12 G 1" - vstup od soláru 13 G 1" - vratka k soláru 0, SOL SBB 300 plus stacionární zásobník teplé (užitkové) vody o objemu 300 litrů pro solární systémy s ocelovou smaltovanou nádrží a dvěma trubkovými výměníky: horní 1,1 m², dolní 1,5 m² pro připojení max. 7,2 m² solárních kolektorů. tepelná izolace z PU-pěny, nanášená přímo na nádrž, s plastovým pláštěm. sériově vestavěný teploměr, signální a ochranná magneziová anoda pro optimální antikorozní ochranu a zaslepovací příruba. Je vybaven otvorem s vnitřním závitem pro vestavbu 1 elektrického topného tělesa ( 6 kw) a dále přírubou průměr 210mm pro případnou montáž dalšího elektrického topného tělesa 21 o výkonu 6 nebo 12 kw. 3 G 1" - vstup horní výměník 4 G 1" - vratka horní výměník 5 G ½" - cirkulace/teploměr 6 jímka G ½ 7 G 1½" - hrdlo pro 8 teploměr 9 příruba 210mm (10xM12) 10 signální anoda 11 G 1" - vstup od soláru 12 G 1" - vratka k soláru SOL 12

13 Nádrže 11 - systémová technika SBB 400 plus stacionární zásobník teplé (užitkové) vody o objemu 400 litrů pro solární systémy s ocelovou smaltovanou nádrží a dvěma trubkovými výměníky: horní 1,3 m², dolní 1,7 m² pro připojení max. 9,6 m² solárních kolektorů. tepelná izolace z PU-pěny, nanášená přímo na nádrž, s plastovým pláštěm. sériově vestavěný teploměr, signální a ochranná magneziová anoda pro optimální antikorozní ochranu a zaslepovací příruba. Je vybaven otvorem s vnitřním závitem pro vestavbu 1 elektrického topného tělesa ( 6 kw) a dále přírubou průměr 210mm pro případnou montáž dalšího elektrického topného tělesa 21 o výkonu 6 nebo 12 kw. 3 G 1" - vstup horní výměník 4 G 1" - vratka horní výměník 5 G ½" - cirkulace/teploměr 6 jímka G ½ 7 G 1½" - hrdlo pro 8 teploměr 9 příruba 210mm (10xM12) 10 signální anoda 11 G 1" - vstup od soláru 12 G 1" - vratka k soláru SOL SBB 600 plus stacionární zásobník teplé (užitkové) vody pro solární systémy s ocelovou smaltovanou nádrží objemu 600 litrů. Dva trubkové výměníky: horní 1,9 m², dolní 2,5 m² pro připojení max. 14,5 m² solárních kolektorů. tepelná izolace z PU-pěny, odnímatelné boky umožňují transport dveřmi š: cm. sériově vestavěný teploměr, signální a ochranná magneziová anoda pro optimální antikorozní ochranu a zaslepovací příruba. Je vybaven otvorem s vnitřním závitem pro vestavbu 1 elektrického topného tělesa ( 6 kw) a dále přírubou průměr 210mm pro případnou montáž dalšího elektrického topného tělesa 21 o výkonu 6 nebo 12 kw. 3 G 1" - vstup horní výměník 4 G 1" - vratka horní výměník 5 G ½" - cirkulace/teploměr 6 jímka G ½ 7 G 1½" - hrdlo pro 8 teploměr 9 příruba 210mm (10xM12) 10 signální anoda 11 G 1" - vstup od soláru 12 G 1" - vratka k soláru SOL Poznámka: Popis vstupů/výstupů odpovídá jedné z mnoha variant zapojení. Další možnosti viz návod k použití. SBK 600/ Kombinovaný zásobník 600 l (akumulace) / 150 l vnořená smaltovaná nádrž. dva trubkové výměníky: horní 1,8 m² a dolní 1,8 m² pro připojení max. 14,5 m² solárních kolektorů. Určen pro solární systémy,, kotle a jejich kombinace. Kombinace akumulace tepla do topné vody a přípravu TV v jednom zásobníku! signální a ochranná magneziová anoda pro optimální antikorozní ochranu. tepelná izolace z PU-pěny nanášená přímo na zásobník. Odnímatelné boky umožňují transport dveřmi š: cm. vhodné pro použití s WPL 10, 13 a WPF 5, 7, G 1" - výstup teplé vody 2 G1" - vstup studené 3 G ½" - odvzdušnění 4 G ½" - cirkulace 5 G 1" - vstup od - (kotle) 6 zásobník 7 G 1" - vstup horní vým. (SOL) 8 G 1" - výstup horní vým. (SOL) 9 jímka na čidlo 6,5mm 10 G 1" - vstup od - topení 11 G 1" - vstup dolní vým. (SOL) 12 G 1" - výstup dolní vým. (SOL) 13 G 1" - vratka do - topení 14 G 1" - vratka z topení 15 G 1" - výstup do topení 16 G 1" - vratka do - 17 G 1" - vratka od - (kotle) 18 signální anoda 32 0,3/ SOL 13

14 Nádrže 12 - systémová technika SBS 601 W 2299 stacionární tlakový zásobník s ocelovou nádrží, objem 600 litrů. Je určen pro, kotle a jejich kombinace. Kombinace akumulace tepla do topné vody a přípravu TV průtokovým způsobem v jednom zásobníku! vestavěný výměník z vlnovcové nerezové trubky o ploše 7 m² (hygiena+účinnost!). tepelná pěnová izolace 110mm WD 601 SBS dodávaná zvlášť. Max. provozní přetlak: 0,3 nádoba / 0,6 nerezový výměník. Je vybaven otvorem s vnitřním závitem 6/4, např. pro vestavbu elektrického topného tělesa ( 6 kw) a hrdly pro připojení dalšího zdroje tepla. 1 G 1¼ - výstup teplé vody 2 G 1½ - vstup od kotle 3 G 1½ - vstup od (ohřev ) 4 G 1½ - vratka do kotle 5 G 1½ - vratka do (ohřev ) 6 G 1½ - výstup do topení 7 G 1¼ - vstup studené vody 8 G 1½ - vstup od (topení) 9 G 1½ - vratka z topení 10 G 1½ - vratka do (topení) 11 G 1½ - hrdlo pro 12 jímka na čidlo 9,5mm 13 jímka pro teploměr 14 G ½ - odvzdušnění 33 0,3/0, SBS 601 W SOL stacionární tlakový zásobník s ocelovou nádrží, objem 600 litrů. Je určen pro, kotle a jejich kombinace. Kombinace akumulace tepla do topné vody a přípravu TV průtokovým způsobem v jednom zásobníku! vestavěný výměník z vlnovcové nerezové trubky o ploše 7 m² (hygiena+účinnost!). tepelná pěnová izolace 110mm WD 601 SBS dodávaná zvlášť. Max. provozní přetlak: 0,3 nádoba / 0,6 nerezový výměník. Je vybaven otvorem s vnitřním závitem 6/4, např. pro vestavbu elektrického topného tělesa ( 6 kw) a hrdly pro připojení dalšího zdroje tepla. ve spodní části je trubkový výměník o ploše 2,0 m² pro připojení pro připojení max. 14,5 m² solárních kolektorů. 1 G 1¼" - výstup teplé vody 2 G 1½" - vstup od kotle 3 G 1½" - vstup od (ohřev ) 4 G 1½" - vratka do kotle 5 G 1½" - vratka do (ohřev ) 6 G 1½" - výstup do topení 7 G 1¼" - vstup studené vody 8 G 1½" - vstup od (topení) 9 G 1½" - vratka z topení 10 G 1½" - vratka do (topení) 11 G 1½" - hrdlo pro 12 jímka na čidlo 9,5mm 13 jímka pro teploměr 14 G ½" - odvzdušnění 15 G 1" - vstup od soláru 16 G 1" - vratka k soláru 34 0,3/0, SOL SBS 1 W stacionární tlakový zásobník s ocelovou nádrží, objem 0 litrů. Je určen pro, kotle a jejich kombinace. Kombinace akumulace tepla do topné vody a přípravu TV průtokovým způsobem v jednom zásobníku! vestavěný výměník z vlnovcové nerezové trubky o ploše 9 m² (hygiena+účinnost!). tepelná pěnová izolace 110mm WD 1 SBS dodávaná zvlášť. Max. provozní přetlak: 0,3 nádoba / 0,6 nerezový výměník. Je vybaven otvorem s vnitřním závitem 6/4, např. pro vestavbu elektrického topného tělesa ( 6 kw) a hrdly pro připojení dalšího zdroje tepla. 1 G 1¼" - výstup teplé vody 2 G 1½" - vstup od kotle 3 G 1½" - vstup od (ohřev ) 4 G 1½" - vratka do kotle 5 G 1½" - vratka do (ohřev ) 6 G 1½" - výstup do topení 7 G 1¼" - vstup studené vody 8 G 1½" - vstup od (topení) 9 G 1½" - vratka z topení 10 G 1½" - vratka do (topení) 11 G 1½" - hrdlo pro 12 jímka na čidlo 9,5mm 13 jímka pro teploměr 14 G ½" - odvzdušnění 35 0,3/0,

15 Nádrže 13 - systémová technika 36 SBS 1 W SOL stacionární tlakový zásobník s ocelovou nádrží, objem 0 litrů. Je určen pro, kotle a jejich kombinace. Kombinace akumulace tepla do topné vody a přípravu TV průtokovým způsobem v jednom zásobníku! vestavěný výměník z vlnovcové nerezové trubky o ploše 9 m² (hygiena+účinnost!). tepelná pěnová izolace 110mm WD 1 SBS dodávaná zvlášť. Max. provozní přetlak: 0,3 nádoba / 0,6 nerezový výměník. Je vybaven otvorem s vnitřním závitem 6/4", např. pro vestavbu elektrického topného tělesa ( 6 kw) a hrdly pro připojení dalšího zdroje tepla. ve spodní části je trubkový výměník o ploše 2,4 m² pro připojení pro připojení max. 19,3 m² solárních kolektorů. 1 G 1¼" - výstup teplé vody 2 G 1½" - vstup od kotle 3 G 1½" - vstup od (ohřev ) 4 G 1½" - vratka do kotle 5 G 1½" - vratka do (ohřev ) 6 G 1½" - výstup do topení 7 G 1¼" - vstup studené vody 8 G 1½" - vstup od (topení) 9 G 1½" - vratka z topení 10 G 1½" - vratka do (topení) 11 G 1½" - hrdlo pro 12 jímka na čidlo 9,5mm 13 jímka pro teploměr 14 G ½" - odvzdušnění 15 G 1" - vstup od soláru 16 G 1" - vratka k soláru 0,3/0, SOL SBS 1001 W stacionární tlakový zásobník s ocelovou nádrží, objem 1000 litrů. Je určen pro, kotle a jejich kombinace. Kombinace akumulace tepla do topné vody a přípravu TV průtokovým způsobem v jednom zásobníku! vestavěný výměník z vlnovcové nerezové trubky o ploše 11,5 m² (hygiena+účinnost!). tepelná pěnová izolace 110mm WD 1001 SBS dodávaná zvlášť. Max. provozní přetlak: 0,3 nádoba / 0,6 nerezový výměník. Je vybaven otvorem s vnitřním závitem 6/4", např. pro vestavbu elektrického topného tělesa ( 6 kw) a hrdly pro připojení dalšího zdroje tepla. 1 G 1¼" - výstup teplé vody 2 G 1½" - vstup od kotle 3 G 1½" - vstup od (ohřev ) 4 G 1½" - vratka do kotle 5 G 1½" - vratka do (ohřev ) 6 G 1½" - výstup do topení 7 G 1¼" - vstup studené vody 8 G 1½" - vstup od (topení) 9 G 1½" - vratka z topení 10 G 1½" - vratka do (topení) 11 G 1½" - hrdlo pro 12 jímka na čidlo 9,5mm 13 jímka pro teploměr 14 G ½" - odvzdušnění 15 G 1" - vstup od soláru 37 0,3/0, SBS 1001 W SOL stacionární tlakový zásobník s ocelovou nádrží, objem 1000 litrů. Je určen pro, kotle a jejich kombinace. Kombinace akumulace tepla do topné vody a přípravu TV průtokovým způsobem v jednom zásobníku! vestavěný výměník z vlnovcové nerezové trubky o ploše 11,5 m² (hygiena+účinnost!). tepelná pěnová izolace 110mm WD 1001 SBS dodávaná zvlášť. Max. provozní přetlak: 0,3 nádoba / 0,6 nerezový výměník. Je vybaven otvorem s vnitřním závitem 6/4, např. pro vestavbu elektrického topného tělesa ( 6 kw) a hrdly pro připojení dalšího zdroje tepla. ve spodní části je trubkový výměník o ploše 3,0 m² pro připojení pro připojení max. 24,1 m² solárních kolektorů. 1 G 1¼" - výstup teplé vody 2 G 1½" - vstup od kotle 3 G 1½" - vstup od (ohřev ) 4 G 1½" - vratka do kotle 5 G 1½" - vratka do (ohřev ) 6 G 1½" - výstup do topení 7 G 1¼" - vstup studené vody 8 G 1½" - vstup od (topení) 9 G 1½" - vratka z topení 10 G 1½" - vratka do (topení) 11 G 1½" - hrdlo pro 12 jímka na čidlo 9,5mm 13 jímka pro teploměr 14 G ½" - odvzdušnění 15 G 1" - vstup od soláru 16 G 1" - vratka k soláru 38 0,3/0, SOL 15

16 Nádrže 14 - systémová technika SBS 1501 W stacionární tlakový zásobník s ocelovou nádrží, objem 1500 litrů. Je určen pro, kotle a jejich kombinace. Kombinace akumulace tepla do topné vody a přípravu TV průtokovým způsobem v jednom zásobníku! vestavěný výměník z vlnovcové nerez. trubky o ploše 14 m² (hygiena+účinnost!). tepelná pěnová izolace 110mm WD 1501 SBS dodávaná zvlášť. Max. provozní přetlak: 0,3 nádoba / 0,6 nerezový výměník. Je vybaven otvorem s vnitřním závitem 6/4", např. pro vestavbu elektrického topného tělesa ( 6 kw) a hrdly pro připojení dalšího zdroje tepla. 1 G 1¼" - výstup teplé vody 2 G 2" - vstup od kotle 3 G 2" - vstup od (ohřev ) 4 G 2" - vratka do kotle 5 G 2" - vratka do (ohřev ) 6 G 2" - výstup do topení 7 G 1¼" - vstup studené vody 8 G 2" - vstup od (topení) 9 G 2" - vratka z topení 10 G 2" - vratka do (topení) 11 G 1½" - hrdlo pro 12 jímka na čidlo 9,5mm 13 jímka pro teploměr 14 G ½" - odvzdušnění 39 0,3/0, SBS 1501 W SOL stacionární tlakový zásobník s ocelovou nádrží, objem 1500 litrů. Je určen pro, kotle a jejich kombinace. Kombinace akumulace tepla do topné vody a přípravu TV průtokovým způsobem v jednom zásobníku! vestavěný výměník z vlnovcové nerez. trubky o ploše 14 m² (hygiena+účinnost!). tepelná pěnová izolace 110mm WD 1001 SBS dodávaná zvlášť. Max. provozní přetlak: 0,3 nádoba / 0,6 nerezový výměník. Je vybaven otvorem s vnitřním závitem 6/4", např. pro vestavbu elektrického topného tělesa ( 6 kw) a hrdly pro připojení dalšího zdroje tepla. ve spodní části je trubkový výměník o ploše 3,6 m² pro připojení pro připojení max. 36,2 m² solárních kolektorů. 1 G 1¼" - výstup teplé vody 2 G 2" - vstup od kotle 3 G 2" - vstup od (ohřev ) 4 G 2" - vratka do kotle 5 G 2" - vratka do (ohřev ) 6 G 2" - výstup do topení 7 G 1¼" - vstup studené vody 8 G 2" - vstup od (topení) 9 G 2" - vratka z topení 10 G 2" - vratka do (topení) 11 G 1½" - hrdlo pro 12 jímka na čidlo 9,5mm 13 jímka pro teploměr 14 G ½" - odvzdušnění 15 G 1" - vstup od soláru 16 G 1" - vratka k soláru 0,3/0, SOL 16

17 Nádrže - příslušenství Elektrické topné příruby pro přípravu teplé užitkové vody s variantami výkonu - určené pro vodorovnou instalaci do přírub v uzavřených zásobnících - regulátor lze nastavit od 35 do 85 C, sériově nastaven na 60 C (zarážka) - bezpečnostní termostat a ochrana před mrazem - jednotlivě vyměnitelná měděná topná tělesa - max. dovolený provozní tlak 1 - elektrické krytí IP 24. obj. číslo typ určeno pro výkon prove dení* nastavení teploty /60 Ø 1 mm 6 kw 3/N/PE~400 V E uvnitř /90 Ø 1 mm 9 kw 3/N/PE~400 V E uvnitř /60 Ø 210 mm 2/4kW 1/N/PE~230 V 2/6, 3/6, 4/6 kw 3/N/PE~400 V U, Z z venku /120 Ø 210 mm 4 kw 1/N/PE~230 V U,E zvenku 8 kw 2/N/PE~400 V 12 kw 3/PE~400 V /120 Ø 2 mm 6/12 kw 3/N/PE~400 V U, Z z venku 12/12 kw 3/N/PE~400 V /1 Ø 2 mm 9/18 kw 3/N/PE~400 V U, Z z venku 18/18 kw 3/N/PE~400 V /120 Ø 2 mm 12 kw 3/PE~400 V E uvnitř /1 Ø 2 mm 18kW3/PE~400 V E uvnitř /270 Ø 2 mm 27 kw 3/PE~400 V E uvnitř /360 Ø 2 mm 36 kw 3/PE~400 V E uvnitř * provedení: E = jednookruhové, lze zapojit jeden topný výkon Z = dvouokruhové, v tomto zapojení má těleso dvě varianty výkonu, aktivace rychloohřevu tlačítkem U = univerzální, je možnost volby výkonu podle zapojení svorek Šroubovací elektrické topné těleso obj. číslo typ výkon (kw) nastavení teploty /45 1; 2; 3; 4 a 5,7 1/N/PE~230 V z venku 3-2/PE~400 V, 6-3/PE~400 V * 1; 2; 3; 4 a 5,7 1/N/PE~230 V 3-2/PE~400 V, 6-3/PE~400 V z venku * kompletní vč. vsuvky G 1 ½ pro prostup tepelnou izolací Výměník tepla pro kombinované stojaté zásobníky Ø 210 Výměník pro ohřev vody topnou vodou z kotle nebo jiného zdroje tepla. K dodávce patří termostat pro řízení oběhového čerpadla a tepelná izolace. Ø Ø WTW 21/13 obj. číslo typ použitelné pro přírubu přípojení výhřevná plocha WTW 21/13 Ø 210 mm G 1" ca. 1,3 m WTW 28/18 Ø 2 mm G 1" ca. 1,8 m WTW 28/23 Ø 2 mm G 1" ca. 2,3 m 2 WTW 28/18 WTW 28/

18 Nádrže - příslušenství Ohřívací stanice WTS 30/ / příprava teplé vody ohřívací stanicí se systémem deskového výměníku pro nabíjení zásobníku teplé vody SBB 751/1001 a 751/1001 SOL - primární strana pro napojení tepelného čerpadla a sekundární pro nabíjení zásobníku, každá vybavena oběhovým čerpadlem - součástí sady jsou 4 teploměry, pojistný ventil a uzavírací prvky, kompletně v tepelně izolované skříňce - připraveno na montážním rámu pro nástěnnou instalaci - hloubka 270 mm - přípojky 4x G 1¼" vnější závit s plochým těsněním WTS 30 Použitelné pro: WTS 30 WPL WPF WTS 40 WPL WPF WTS 40 Kompaktní instalační sada WPKI Kompaktní instalační sada WPKI 6 je určena pro propojení akumulačních zásobníků SBP 200/400/700 a tepelných čerpadel s integrovaným nabíjecím čerpadlem. Např.: WPL 10 IK, WPL WPIC, WPF, WPF E. WPKI 6 WPKI 5 Sada obsahuje 3 kuželové kohouty a křížový kus s vestavěným kuželovým kohoutem. Připojovací rozměry: - připojovací kus topná voda G 1¼" vnější - připojovací kus s kužel. uzavíracím ventilem - top. voda vytápění G 1 ¼" vnitřní - připoj. kus s kužel. uzavíracím ventilem - vratná voda z vytápění G 1 ¼" vnitřní - připoj. kus - vratná voda G 1½" vnější - přípojka pro expanzní nádrž G ¾" vnitřní Kompaktní instalační sada WPKI Kompaktní instalační sada WPKI 5 je určena pro připojení k nabíjecím zásobníkům SBP 200/400/700. Při montáži je nutno instalaci doplnit oběhovým čerpadlem. Sada obsahuje všechny potřebné části jako: bezpečnostní ventil, teploměr, manometr, uzavírací ventily, zpětný ventil a přípojná místa pro expanzní nádrž a sadu BBI pro přípravu teplé vody. Vhodné pro tepelná čerpadla WPL a WPF M a nádrže SBP 200/400/700. Připojovací rozměry: - připojovací kus topná voda G 1¼" vnější - připojovací kus s kužel. uzavíracím ventilem - top. voda vytápění G 1¼" vnitřní - připoj. kus s kužel. uzavíracím ventilem - vratná voda z vytápění G 1¼" vnitřní - připojovací kus vratná voda G 1¼" vnější - přípojka pro expanzní nádrž G ¾" vnitřní 18

19 Nádrže - příslušenství Sada BBI 5 pro interní přípravu teplé vody Sada BBI je ve spojení se sadou WPKI 5 určena pro interní přípravu teplé vody tepelným čerpadlem v kombinaci se zásobníkem SBB. Sadu je nutno doplnit oběhovým čerpadlem UP nebo UP 25-. Vždy pouze v kombinaci s WPKI 5 Připojovací rozměry: - připojovací kus čerpadla topná voda G 1¼" vnější - připojovací kus čerpadla pro nabíjení G 1¼" vnější - připojovací kus pro nabíjení Ø 28 / G 1¼" vnější - připoj. kus - vratná voda z nabíjení Ø 28 / G 1¼" vnitřní BBI 5 WPKI-HK WPKI-HKM Kompaktní instalační sady pro hydraulické propojení WPKI-HK izolovaná čerpadlová sada pro nesměšovaný topný okruh - uzavírací ventil s teploměrem - elektronicky řízené oběhové čerpadlo Wilo Star 25/1-5 - gravitační brzda Vnější rozměry (v x š x h) 420x250x246 Připojovací rozměry - připojení nahoře G 1¼" vnitřní - připojení dole G 1½" vnější WPKI-HKM izolovaná čerpadlová sada pro směšovaný topný okruh - gravitační brzda - směšovač a pohon směšovače - uzavírací ventil s teploměrem - elektronicky řízené oběhové čerpadlo Wilo Star 25/1-5 Vnější rozměry (v x š x h) 420x250x246 Připojovací rozměry: - připojení nahoře G 1¼" vnitřní - připojení dole G 1½" vnější WPKI-HKV sběrač pro připojení dvou čerpadlových skupin WPKI-HK a WPKI-HKM - připojovací rozměry 1½" vnitřní WPKI-RB trubková sada pro připojení WPKI-HK a WPKI-HKM na SBP 200/400/700 WPKI-HKV Přepínací ventil vytápění 3-cestný přepínací ventil s pohonem HUV 1 obj.číslo typ přípojka HUV 1 G HUV 2 G HUV 65 DN HUV DN 19

20 STIEBEL ELTRON spol. s r. o. K Hájům Praha 5 Česká republika Tel Tel Fax info@stiebel-eltron.cz
