MOBILNÍ KLIMATIZACE WELLNESS NÁVOD K OBSLUZE

Transkript

1 MOBILNÍ KLIMATIZACE WELLNESS NÁVOD K OBSLUZE DĚKUJEME VÁM, ŽE JSTE ZAKOUPILI NAŠÍ MOBILNÍ KLIMATIZACI. PROSÍM O ŘÁDNÉ PROSTUDOVÁNÍ TOHOTO MANUÁLU PŘED JEJÍM POUŽITÍM. V PŘÍPADĚ JAKÝCHKOLIV DOTAZŮ KONTAKTUJTE SERVISNÍ STŘEDISKO.

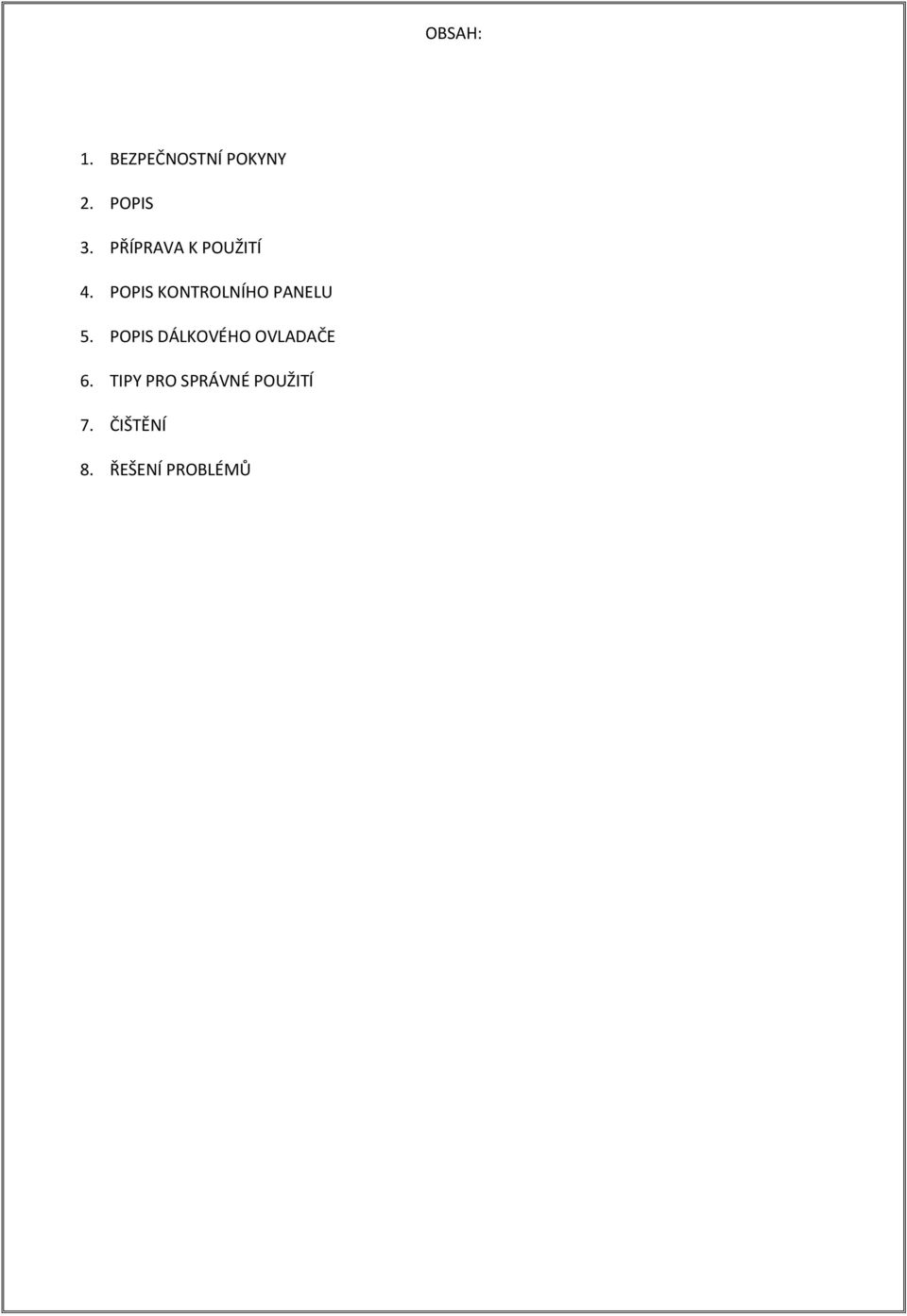

2 OBSAH: 1. BEZPEČNOSTNÍ POKYNY 2. POPIS 3. PŘÍPRAVA K POUŽITÍ 4. POPIS KONTROLNÍHO PANELU 5. POPIS DÁLKOVÉHO OVLADAČE 6. TIPY PRO SPRÁVNÉ POUŽITÍ 7. ČIŠTĚNÍ 8. ŘEŠENÍ PROBLÉMŮ

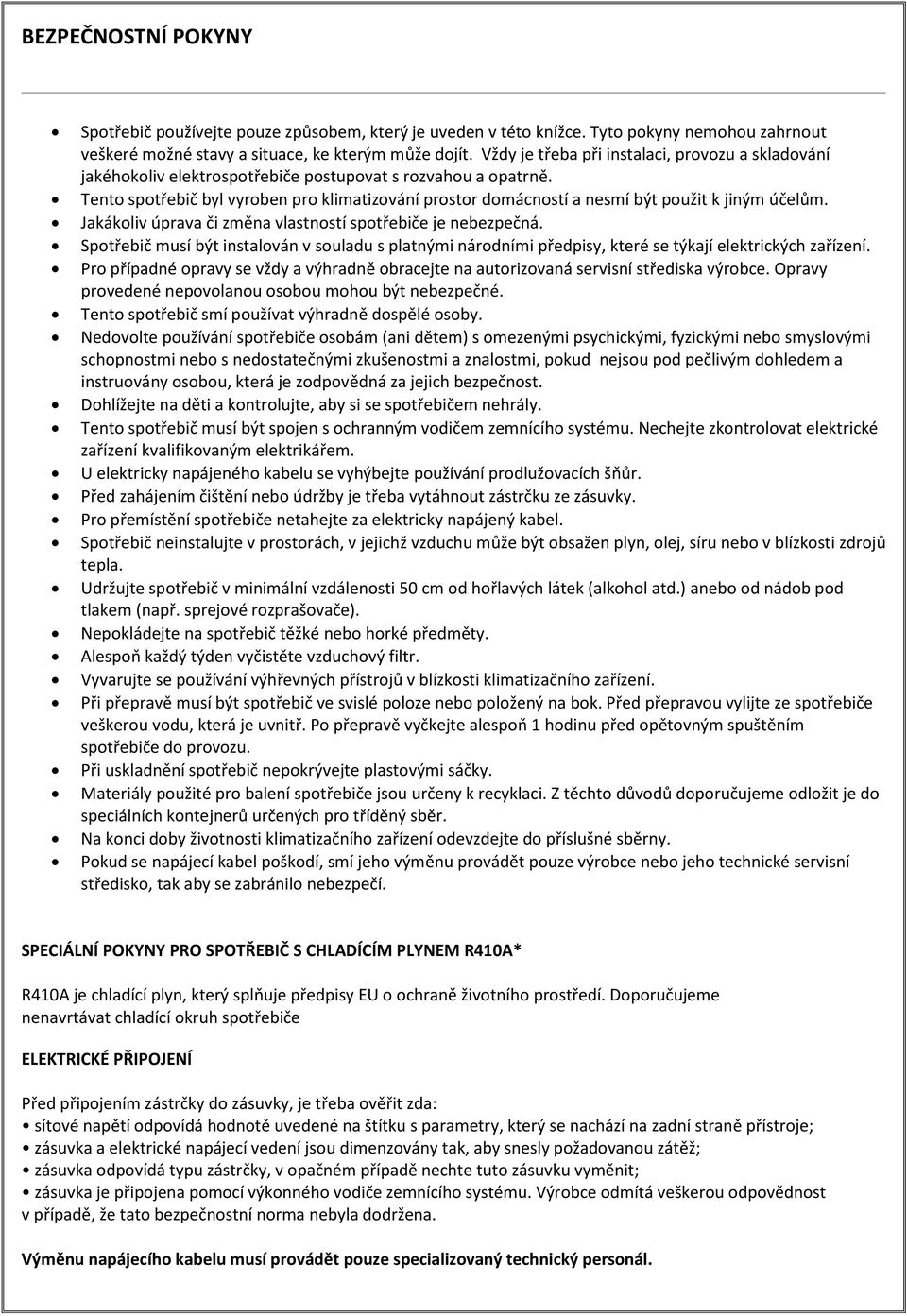

3 BEZPEČNOSTNÍ POKYNY Spotřebič používejte pouze způsobem, který je uveden v této knížce. Tyto pokyny nemohou zahrnout veškeré možné stavy a situace, ke kterým může dojít. Vždy je třeba při instalaci, provozu a skladování jakéhokoliv elektrospotřebiče postupovat s rozvahou a opatrně. Tento spotřebič byl vyroben pro klimatizování prostor domácností a nesmí být použit k jiným účelům. Jakákoliv úprava či změna vlastností spotřebiče je nebezpečná. Spotřebič musí být instalován v souladu s platnými národními předpisy, které se týkají elektrických zařízení. Pro případné opravy se vždy a výhradně obracejte na autorizovaná servisní střediska výrobce. Opravy provedené nepovolanou osobou mohou být nebezpečné. Tento spotřebič smí používat výhradně dospělé osoby. Nedovolte používání spotřebiče osobám (ani dětem) s omezenými psychickými, fyzickými nebo smyslovými schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud nejsou pod pečlivým dohledem a instruovány osobou, která je zodpovědná za jejich bezpečnost. Dohlížejte na děti a kontrolujte, aby si se spotřebičem nehrály. Tento spotřebič musí být spojen s ochranným vodičem zemnícího systému. Nechejte zkontrolovat elektrické zařízení kvalifikovaným elektrikářem. U elektricky napájeného kabelu se vyhýbejte používání prodlužovacích šňůr. Před zahájením čištění nebo údržby je třeba vytáhnout zástrčku ze zásuvky. Pro přemístění spotřebiče netahejte za elektricky napájený kabel. Spotřebič neinstalujte v prostorách, v jejichž vzduchu může být obsažen plyn, olej, síru nebo v blízkosti zdrojů tepla. Udržujte spotřebič v minimální vzdálenosti 50 cm od hořlavých látek (alkohol atd.) anebo od nádob pod tlakem (např. sprejové rozprašovače). Nepokládejte na spotřebič těžké nebo horké předměty. Alespoň každý týden vyčistěte vzduchový filtr. Vyvarujte se používání výhřevných přístrojů v blízkosti klimatizačního zařízení. Při přepravě musí být spotřebič ve svislé poloze nebo položený na bok. Před přepravou vylijte ze spotřebiče veškerou vodu, která je uvnitř. Po přepravě vyčkejte alespoň 1 hodinu před opětovným spuštěním spotřebiče do provozu. Při uskladnění spotřebič nepokrývejte plastovými sáčky. Materiály použité pro balení spotřebiče jsou určeny k recyklaci. Z těchto důvodů doporučujeme odložit je do speciálních kontejnerů určených pro tříděný sběr. Na konci doby životnosti klimatizačního zařízení odevzdejte do příslušné sběrny. Pokud se napájecí kabel poškodí, smí jeho výměnu provádět pouze výrobce nebo jeho technické servisní středisko, tak aby se zabránilo nebezpečí. SPECIÁLNÍ POKYNY PRO SPOTŘEBIČ S CHLADÍCÍM PLYNEM R410A* R410A je chladící plyn, který splňuje předpisy EU o ochraně životního prostředí. Doporučujeme nenavrtávat chladící okruh spotřebiče ELEKTRICKÉ PŘIPOJENÍ Před připojením zástrčky do zásuvky, je třeba ověřit zda: sítové napětí odpovídá hodnotě uvedené na štítku s parametry, který se nachází na zadní straně přístroje; zásuvka a elektrické napájecí vedení jsou dimenzovány tak, aby snesly požadovanou zátěž; zásuvka odpovídá typu zástrčky, v opačném případě nechte tuto zásuvku vyměnit; zásuvka je připojena pomocí výkonného vodiče zemnícího systému. Výrobce odmítá veškerou odpovědnost v případě, že tato bezpečnostní norma nebyla dodržena. Výměnu napájecího kabelu musí provádět pouze specializovaný technický personál.

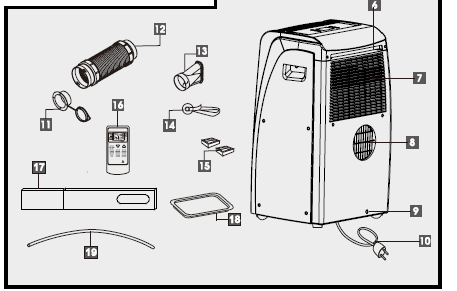

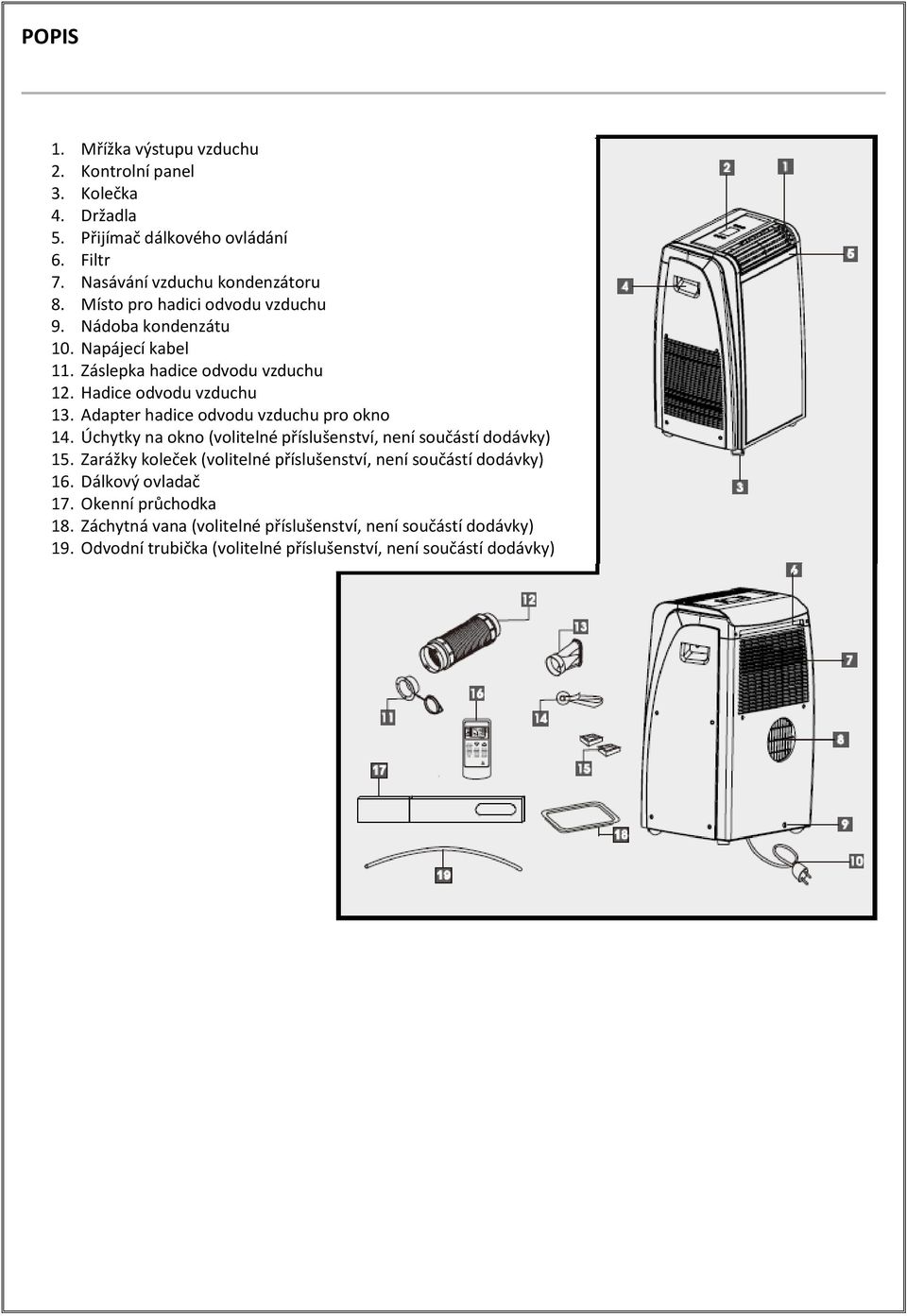

4 POPIS 1. Mřížka výstupu vzduchu 2. Kontrolní panel 3. Kolečka 4. Držadla 5. Přijímač dálkového ovládání 6. Filtr 7. Nasávání vzduchu kondenzátoru 8. Místo pro hadici odvodu vzduchu 9. Nádoba kondenzátu 10. Napájecí kabel 11. Záslepka hadice odvodu vzduchu 12. Hadice odvodu vzduchu 13. Adapter hadice odvodu vzduchu pro okno 14. Úchytky na okno (volitelné příslušenství, není součástí dodávky) 15. Zarážky koleček (volitelné příslušenství, není součástí dodávky) 16. Dálkový ovladač 17. Okenní průchodka 18. Záchytná vana (volitelné příslušenství, není součástí dodávky) 19. Odvodní trubička (volitelné příslušenství, není součástí dodávky)

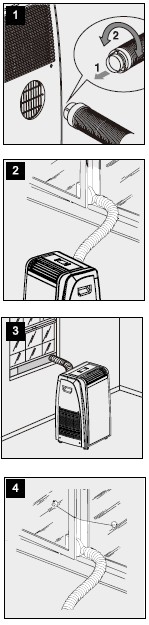

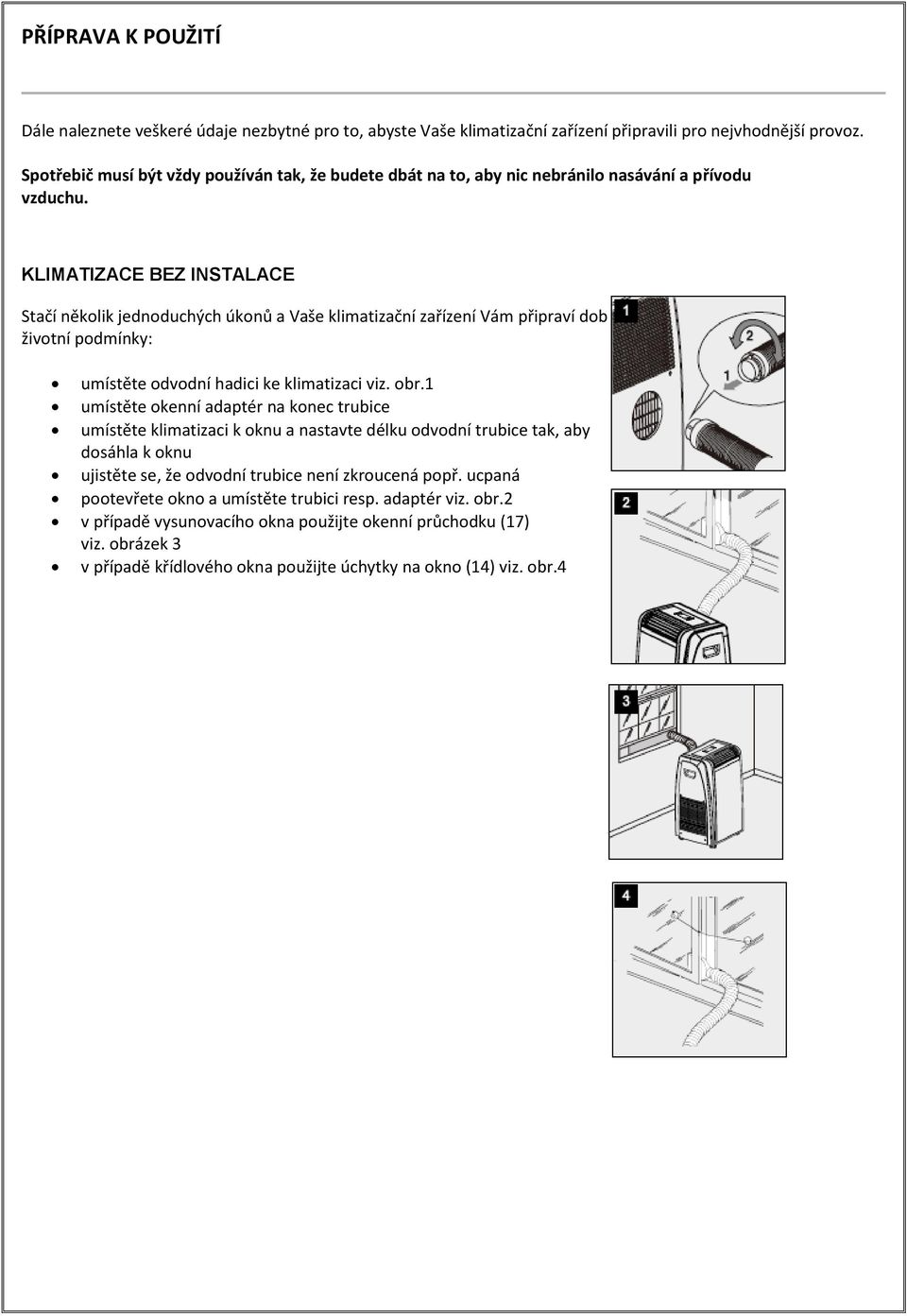

5 PŘÍPRAVA K POUŽITÍ Dále naleznete veškeré údaje nezbytné pro to, abyste Vaše klimatizační zařízení připravili pro nejvhodnější provoz. Spotřebič musí být vždy používán tak, že budete dbát na to, aby nic nebránilo nasávání a přívodu vzduchu. KLIMATIZACE BEZ INSTALACE Stačí několik jednoduchých úkonů a Vaše klimatizační zařízení Vám připraví dobré životní podmínky: umístěte odvodní hadici ke klimatizaci viz. obr.1 umístěte okenní adaptér na konec trubice umístěte klimatizaci k oknu a nastavte délku odvodní trubice tak, aby dosáhla k oknu ujistěte se, že odvodní trubice není zkroucená popř. ucpaná pootevřete okno a umístěte trubici resp. adaptér viz. obr.2 v případě vysunovacího okna použijte okenní průchodku (17) viz. obrázek 3 v případě křídlového okna použijte úchytky na okno (14) viz. obr.4

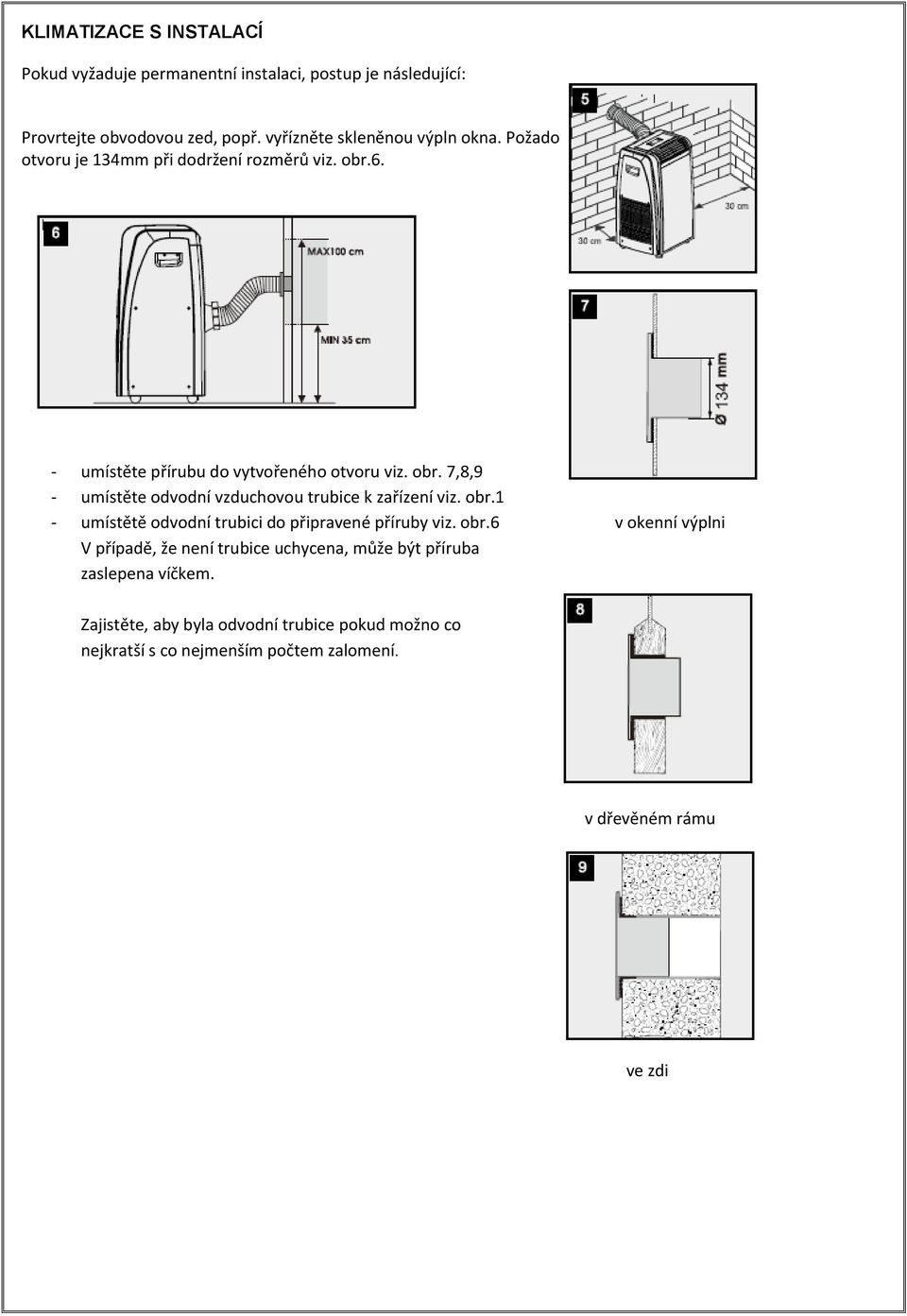

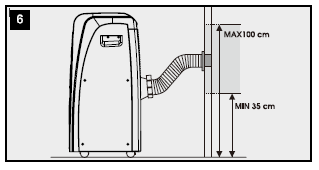

6 KLIMATIZACE S INSTALACÍ Pokud vyžaduje permanentní instalaci, postup je následující: Provrtejte obvodovou zed, popř. vyřízněte skleněnou výpln okna. Požadovaný průměr otvoru je 134mm při dodržení rozměrů viz. obr.6. - umístěte přírubu do vytvořeného otvoru viz. obr. 7,8,9 - umístěte odvodní vzduchovou trubice k zařízení viz. obr.1 - umístětě odvodní trubici do připravené příruby viz. obr.6 v okenní výplni V případě, že není trubice uchycena, může být příruba zaslepena víčkem. Zajistěte, aby byla odvodní trubice pokud možno co nejkratší s co nejmenším počtem zalomení. v dřevěném rámu ve zdi

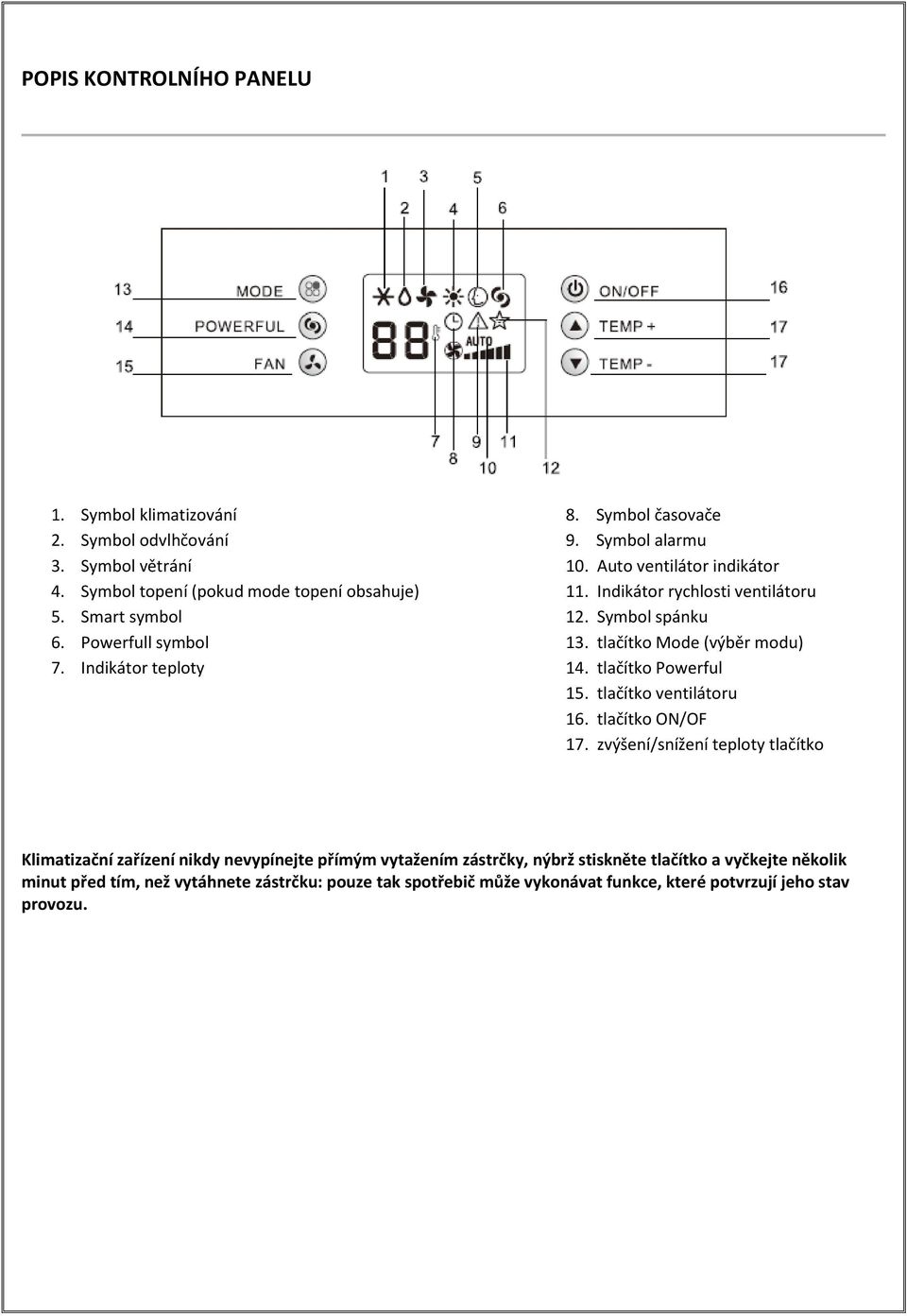

7 POPIS KONTROLNÍHO PANELU 1. Symbol klimatizování 8. Symbol časovače 2. Symbol odvlhčování 9. Symbol alarmu 3. Symbol větrání 10. Auto ventilátor indikátor 4. Symbol topení (pokud mode topení obsahuje) 11. Indikátor rychlosti ventilátoru 5. Smart symbol 12. Symbol spánku 6. Powerfull symbol 13. tlačítko Mode (výběr modu) 7. Indikátor teploty 14. tlačítko Powerful 15. tlačítko ventilátoru 16. tlačítko ON/OF 17. zvýšení/snížení teploty tlačítko Klimatizační zařízení nikdy nevypínejte přímým vytažením zástrčky, nýbrž stiskněte tlačítko a vyčkejte několik minut před tím, než vytáhnete zástrčku: pouze tak spotřebič může vykonávat funkce, které potvrzují jeho stav provozu.

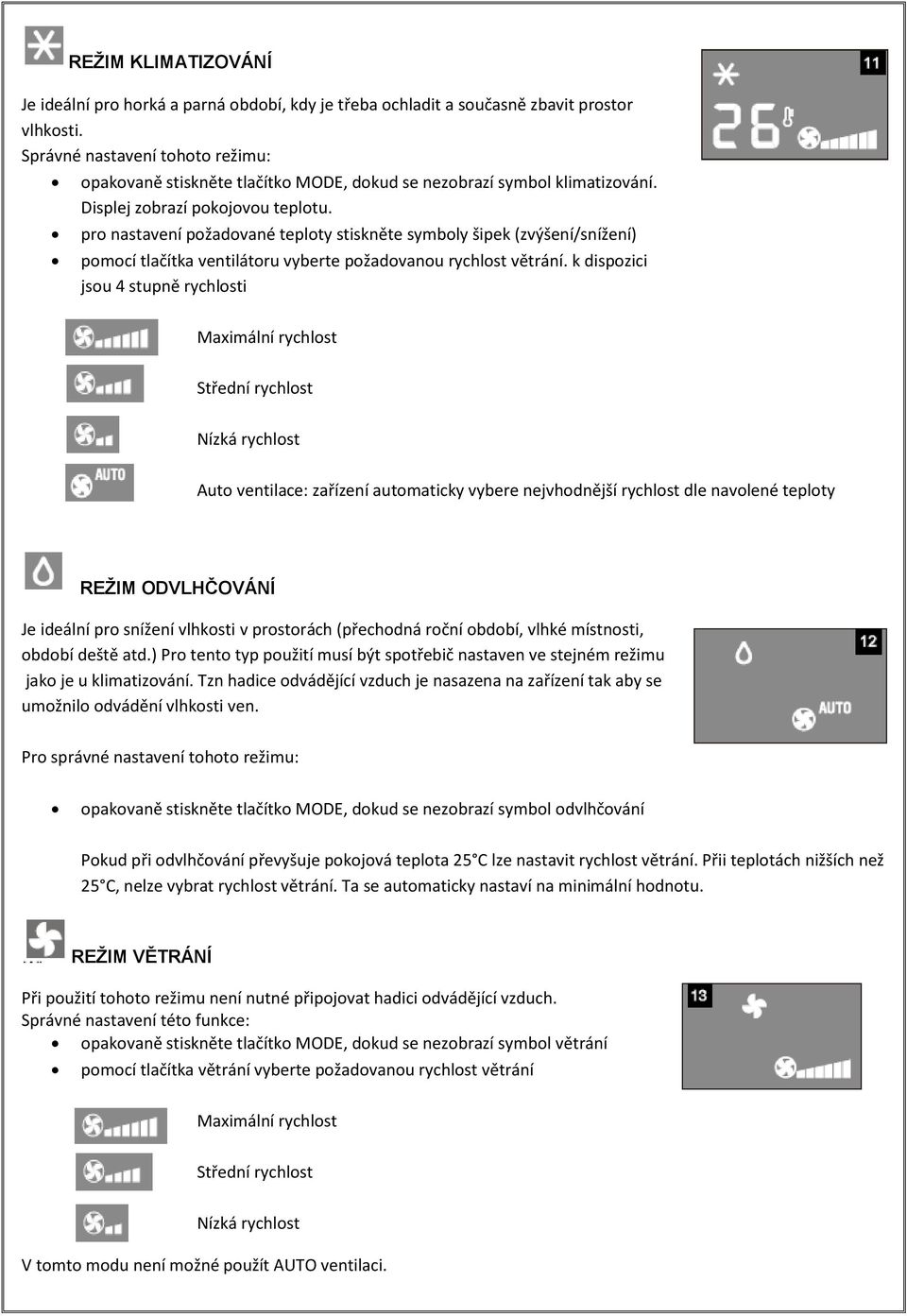

8 REŽIM KLIMATIZOVÁNÍ Je ideální pro horká a parná období, kdy je třeba ochladit a současně zbavit prostor vlhkosti. Správné nastavení tohoto režimu: opakovaně stiskněte tlačítko MODE, dokud se nezobrazí symbol klimatizování. Displej zobrazí pokojovou teplotu. pro nastavení požadované teploty stiskněte symboly šipek (zvýšení/snížení) pomocí tlačítka ventilátoru vyberte požadovanou rychlost větrání. k dispozici jsou 4 stupně rychlosti Maximální rychlost Střední rychlost Nízká rychlost Auto ventilace: zařízení automaticky vybere nejvhodnější rychlost dle navolené teploty REŽIM ODVLHČOVÁNÍ Je ideální pro snížení vlhkosti v prostorách (přechodná roční období, vlhké místnosti, období deště atd.) Pro tento typ použití musí být spotřebič nastaven ve stejném režimu jako je u klimatizování. Tzn hadice odvádějící vzduch je nasazena na zařízení tak aby se umožnilo odvádění vlhkosti ven. Pro správné nastavení tohoto režimu: opakovaně stiskněte tlačítko MODE, dokud se nezobrazí symbol odvlhčování Pokud při odvlhčování převyšuje pokojová teplota 25 C lze nastavit rychlost větrání. Přii teplotách nižších než 25 C, nelze vybrat rychlost větrání. Ta se automaticky nastaví na minimální hodnotu. REŽIM VĚTRÁNÍ Při použití tohoto režimu není nutné připojovat hadici odvádějící vzduch. Správné nastavení této funkce: opakovaně stiskněte tlačítko MODE, dokud se nezobrazí symbol větrání pomocí tlačítka větrání vyberte požadovanou rychlost větrání Maximální rychlost Střední rychlost Nízká rychlost V tomto modu není možné použít AUTO ventilaci.

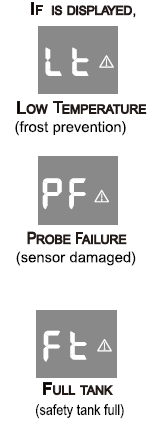

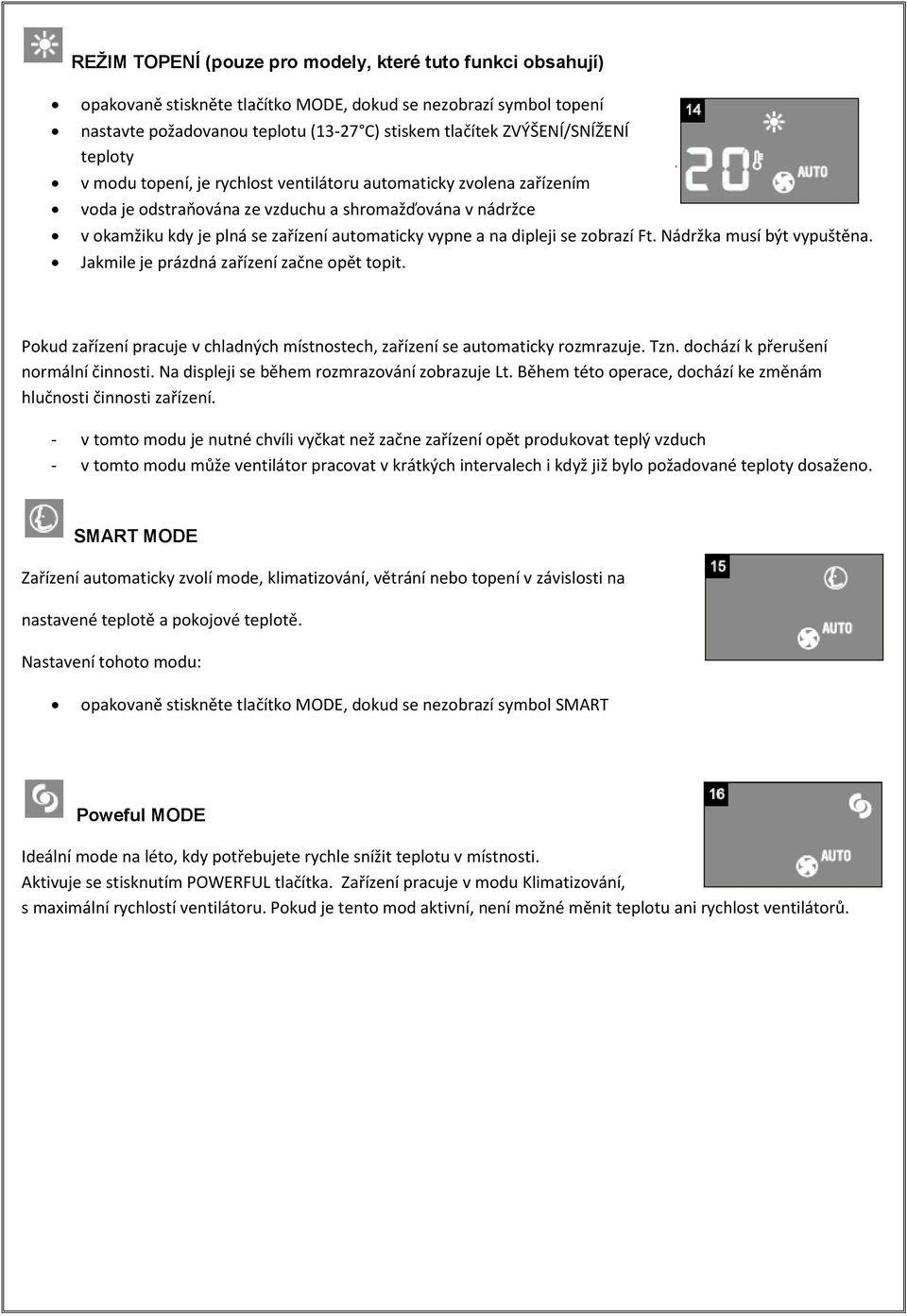

9 REŽIM TOPENÍ (pouze pro modely, které tuto funkci obsahují) opakovaně stiskněte tlačítko MODE, dokud se nezobrazí symbol topení nastavte požadovanou teplotu (13-27 C) stiskem tlačítek ZVÝŠENÍ/SNÍŽENÍ teploty v modu topení, je rychlost ventilátoru automaticky zvolena zařízením voda je odstraňována ze vzduchu a shromažďována v nádržce v okamžiku kdy je plná se zařízení automaticky vypne a na dipleji se zobrazí Ft. Nádržka musí být vypuštěna. Jakmile je prázdná zařízení začne opět topit. Pokud zařízení pracuje v chladných místnostech, zařízení se automaticky rozmrazuje. Tzn. dochází k přerušení normální činnosti. Na displeji se během rozmrazování zobrazuje Lt. Během této operace, dochází ke změnám hlučnosti činnosti zařízení. - v tomto modu je nutné chvíli vyčkat než začne zařízení opět produkovat teplý vzduch - v tomto modu může ventilátor pracovat v krátkých intervalech i když již bylo požadované teploty dosaženo. SMART MODE Zařízení automaticky zvolí mode, klimatizování, větrání nebo topení v závislosti na nastavené teplotě a pokojové teplotě. Nastavení tohoto modu: opakovaně stiskněte tlačítko MODE, dokud se nezobrazí symbol SMART Poweful MODE Ideální mode na léto, kdy potřebujete rychle snížit teplotu v místnosti. Aktivuje se stisknutím POWERFUL tlačítka. Zařízení pracuje v modu Klimatizování, s maximální rychlostí ventilátoru. Pokud je tento mod aktivní, není možné měnit teplotu ani rychlost ventilátorů.

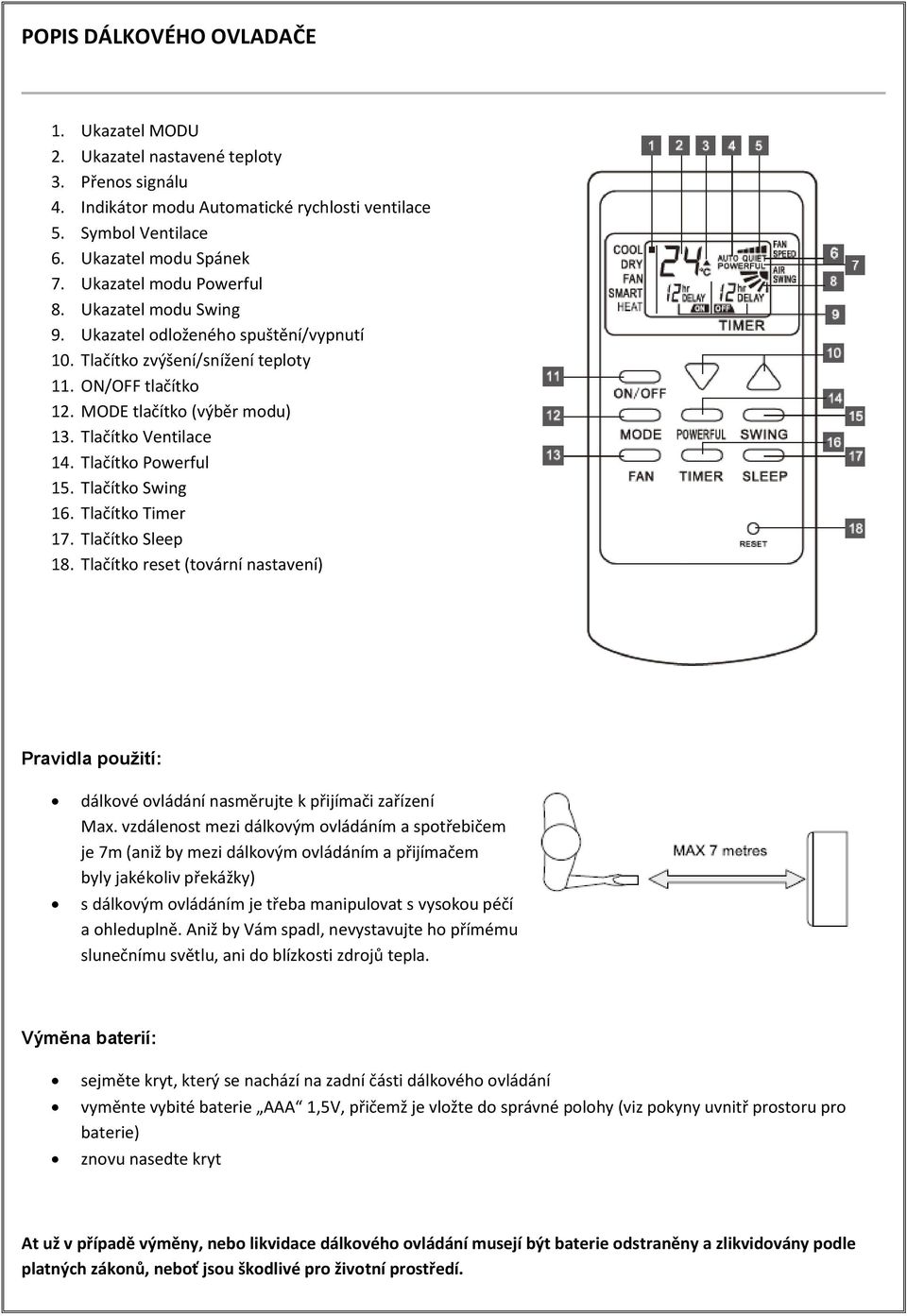

10 POPIS DÁLKOVÉHO OVLADAČE 1. Ukazatel MODU 2. Ukazatel nastavené teploty 3. Přenos signálu 4. Indikátor modu Automatické rychlosti ventilace 5. Symbol Ventilace 6. Ukazatel modu Spánek 7. Ukazatel modu Powerful 8. Ukazatel modu Swing 9. Ukazatel odloženého spuštění/vypnutí 10. Tlačítko zvýšení/snížení teploty 11. ON/OFF tlačítko 12. MODE tlačítko (výběr modu) 13. Tlačítko Ventilace 14. Tlačítko Powerful 15. Tlačítko Swing 16. Tlačítko Timer 17. Tlačítko Sleep 18. Tlačítko reset (tovární nastavení) Pravidla použití: dálkové ovládání nasměrujte k přijímači zařízení Max. vzdálenost mezi dálkovým ovládáním a spotřebičem je 7m (aniž by mezi dálkovým ovládáním a přijímačem byly jakékoliv překážky) s dálkovým ovládáním je třeba manipulovat s vysokou péčí a ohleduplně. Aniž by Vám spadl, nevystavujte ho přímému slunečnímu světlu, ani do blízkosti zdrojů tepla. Výměna baterií: sejměte kryt, který se nachází na zadní části dálkového ovládání vyměnte vybité baterie AAA 1,5V, přičemž je vložte do správné polohy (viz pokyny uvnitř prostoru pro baterie) znovu nasedte kryt At už v případě výměny, nebo likvidace dálkového ovládání musejí být baterie odstraněny a zlikvidovány podle platných zákonů, neboť jsou škodlivé pro životní prostředí.

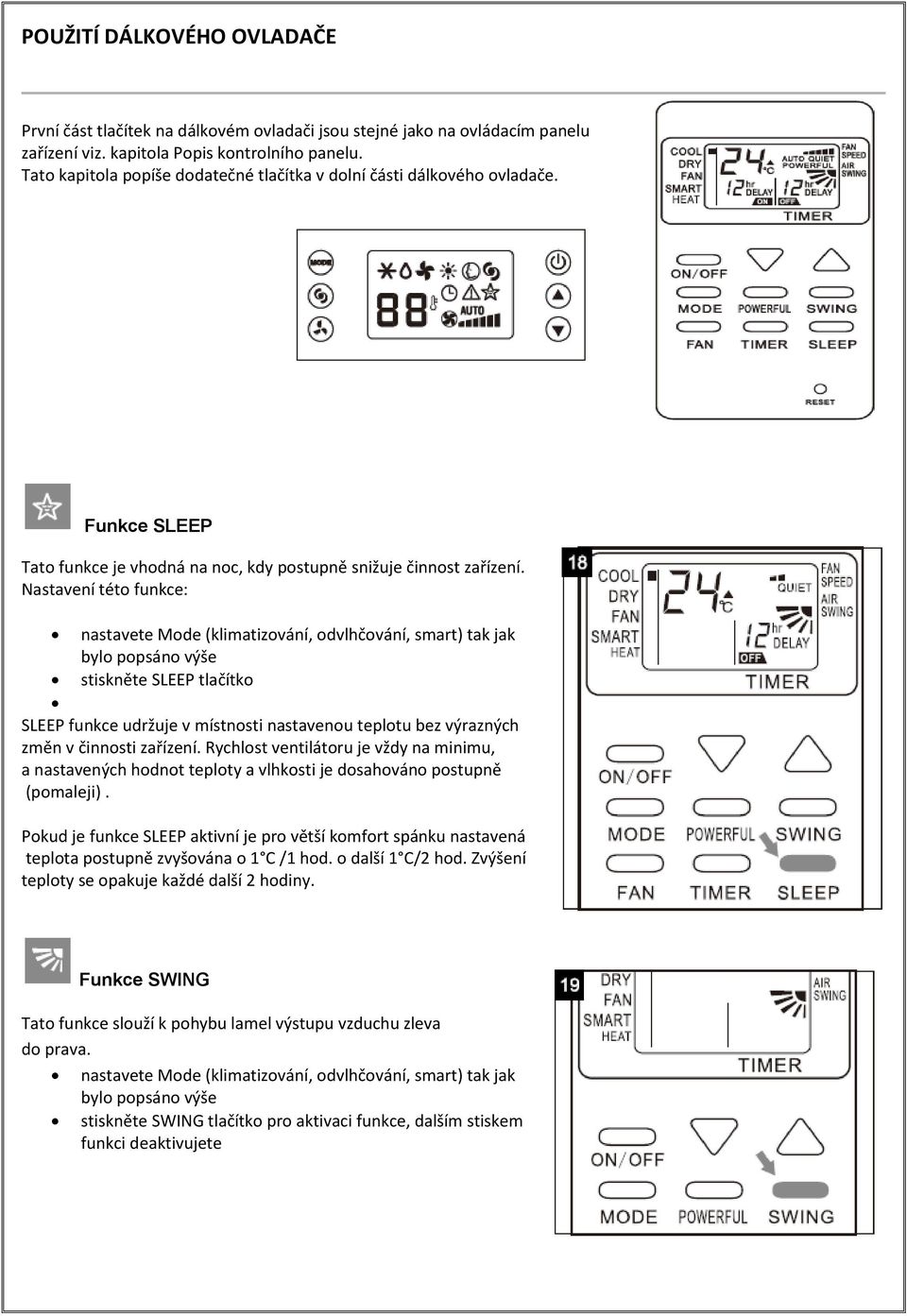

11 POUŽITÍ DÁLKOVÉHO OVLADAČE První část tlačítek na dálkovém ovladači jsou stejné jako na ovládacím panelu zařízení viz. kapitola Popis kontrolního panelu. Tato kapitola popíše dodatečné tlačítka v dolní části dálkového ovladače. Funkce SLEEP Tato funkce je vhodná na noc, kdy postupně snižuje činnost zařízení. Nastavení této funkce: nastavete Mode (klimatizování, odvlhčování, smart) tak jak bylo popsáno výše stiskněte SLEEP tlačítko SLEEP funkce udržuje v místnosti nastavenou teplotu bez výrazných změn v činnosti zařízení. Rychlost ventilátoru je vždy na minimu, a nastavených hodnot teploty a vlhkosti je dosahováno postupně (pomaleji). Pokud je funkce SLEEP aktivní je pro větší komfort spánku nastavená teplota postupně zvyšována o 1 C /1 hod. o další 1 C/2 hod. Zvýšení teploty se opakuje každé další 2 hodiny. Funkce SWING Tato funkce slouží k pohybu lamel výstupu vzduchu zleva do prava. nastavete Mode (klimatizování, odvlhčování, smart) tak jak bylo popsáno výše stiskněte SWING tlačítko pro aktivaci funkce, dalším stiskem funkci deaktivujete

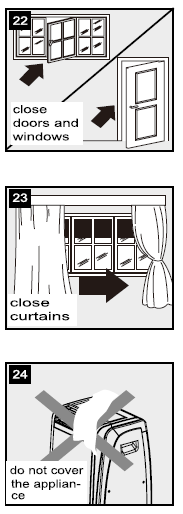

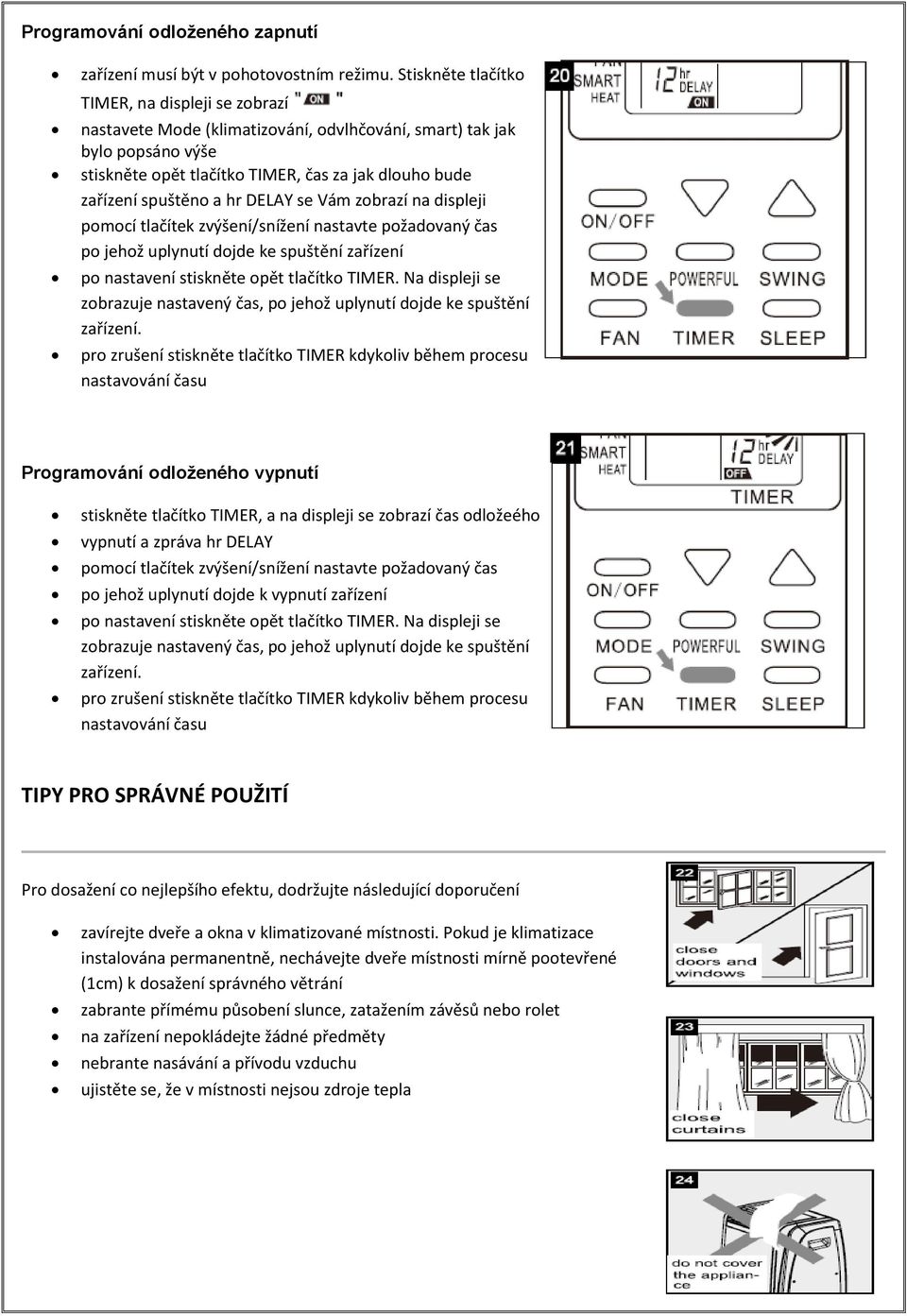

12 Programování odloženého zapnutí zařízení musí být v pohotovostním režimu. Stiskněte tlačítko TIMER, na displeji se zobrazí nastavete Mode (klimatizování, odvlhčování, smart) tak jak bylo popsáno výše stiskněte opět tlačítko TIMER, čas za jak dlouho bude zařízení spuštěno a hr DELAY se Vám zobrazí na displeji pomocí tlačítek zvýšení/snížení nastavte požadovaný čas po jehož uplynutí dojde ke spuštění zařízení po nastavení stiskněte opět tlačítko TIMER. Na displeji se zobrazuje nastavený čas, po jehož uplynutí dojde ke spuštění zařízení. pro zrušení stiskněte tlačítko TIMER kdykoliv během procesu nastavování času Programování odloženého vypnutí stiskněte tlačítko TIMER, a na displeji se zobrazí čas odložeého vypnutí a zpráva hr DELAY pomocí tlačítek zvýšení/snížení nastavte požadovaný čas po jehož uplynutí dojde k vypnutí zařízení po nastavení stiskněte opět tlačítko TIMER. Na displeji se zobrazuje nastavený čas, po jehož uplynutí dojde ke spuštění zařízení. pro zrušení stiskněte tlačítko TIMER kdykoliv během procesu nastavování času TIPY PRO SPRÁVNÉ POUŽITÍ Pro dosažení co nejlepšího efektu, dodržujte následující doporučení zavírejte dveře a okna v klimatizované místnosti. Pokud je klimatizace instalována permanentně, nechávejte dveře místnosti mírně pootevřené (1cm) k dosažení správného větrání zabrante přímému působení slunce, zatažením závěsů nebo rolet na zařízení nepokládejte žádné předměty nebrante nasávání a přívodu vzduchu ujistěte se, že v místnosti nejsou zdroje tepla

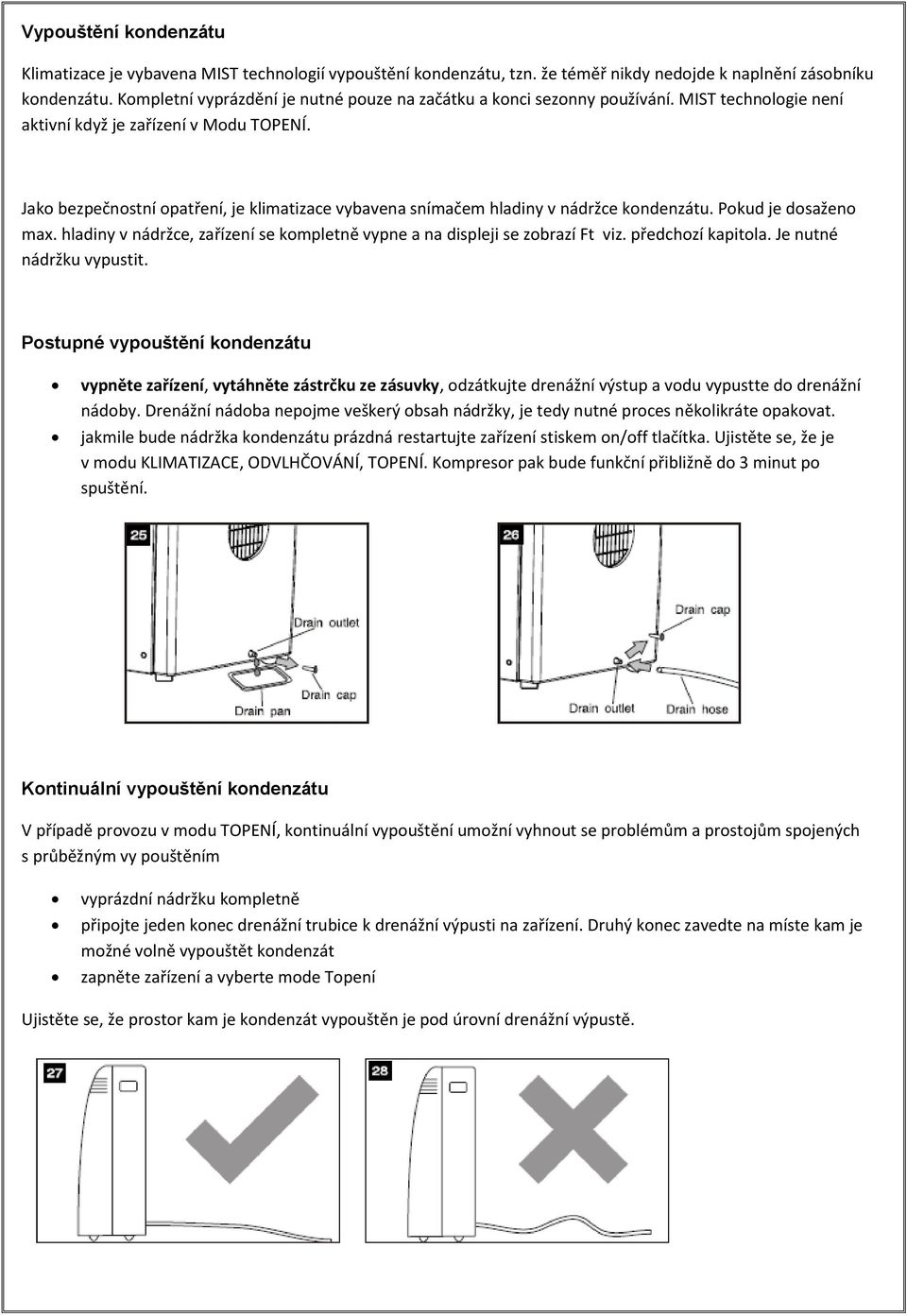

13 Vypouštění kondenzátu Klimatizace je vybavena MIST technologií vypouštění kondenzátu, tzn. že téměř nikdy nedojde k naplnění zásobníku kondenzátu. Kompletní vyprázdění je nutné pouze na začátku a konci sezonny používání. MIST technologie není aktivní když je zařízení v Modu TOPENÍ. Jako bezpečnostní opatření, je klimatizace vybavena snímačem hladiny v nádržce kondenzátu. Pokud je dosaženo max. hladiny v nádržce, zařízení se kompletně vypne a na displeji se zobrazí Ft viz. předchozí kapitola. Je nutné nádržku vypustit. Postupné vypouštění kondenzátu vypněte zařízení, vytáhněte zástrčku ze zásuvky, odzátkujte drenážní výstup a vodu vypustte do drenážní nádoby. Drenážní nádoba nepojme veškerý obsah nádržky, je tedy nutné proces několikráte opakovat. jakmile bude nádržka kondenzátu prázdná restartujte zařízení stiskem on/off tlačítka. Ujistěte se, že je v modu KLIMATIZACE, ODVLHČOVÁNÍ, TOPENÍ. Kompresor pak bude funkční přibližně do 3 minut po spuštění. Kontinuální vypouštění kondenzátu V případě provozu v modu TOPENÍ, kontinuální vypouštění umožní vyhnout se problémům a prostojům spojených s průběžným vy pouštěním vyprázdní nádržku kompletně připojte jeden konec drenážní trubice k drenážní výpusti na zařízení. Druhý konec zavedte na míste kam je možné volně vypouštět kondenzát zapněte zařízení a vyberte mode Topení Ujistěte se, že prostor kam je kondenzát vypouštěn je pod úrovní drenážní výpustě.

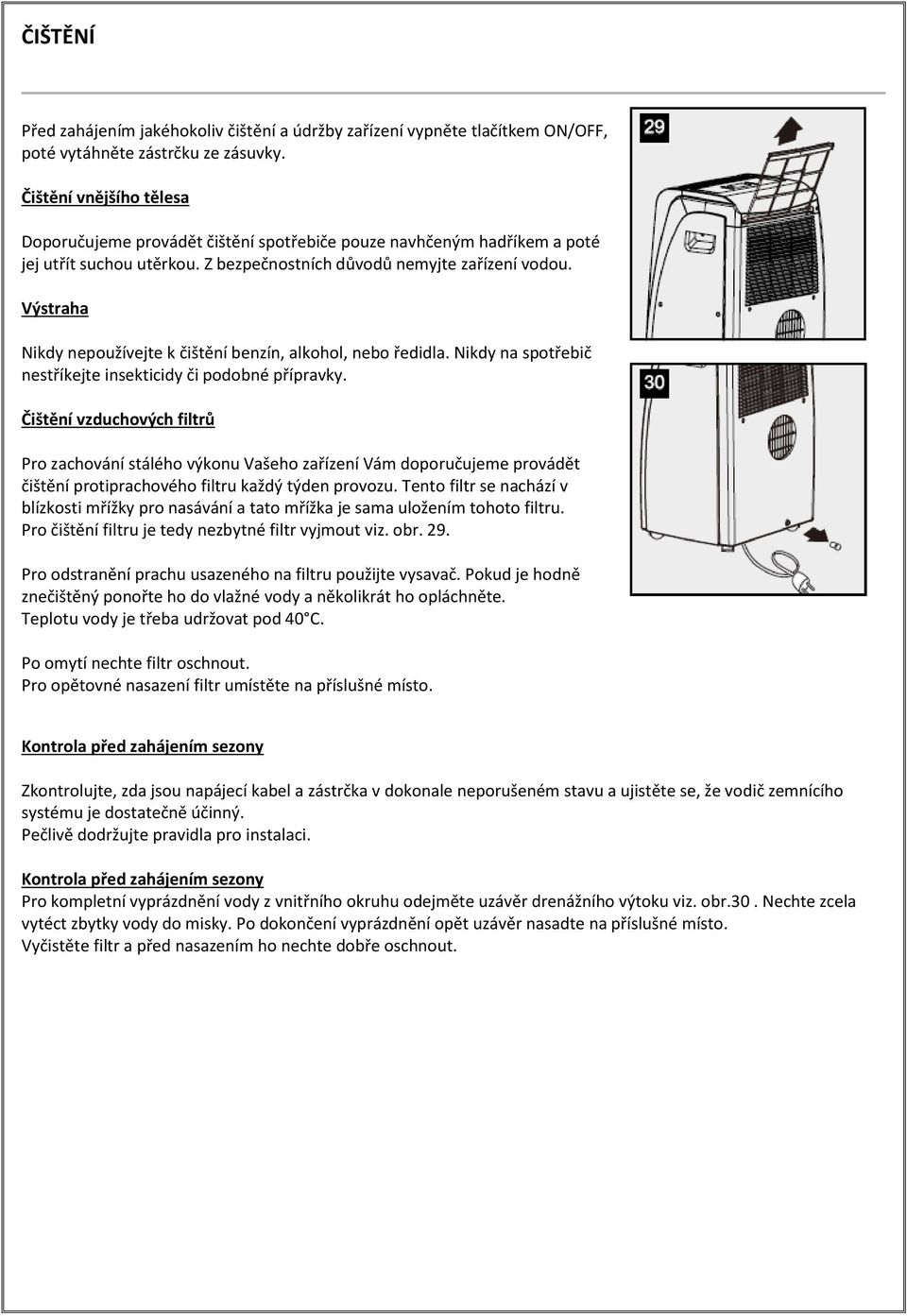

14 ČIŠTĚNÍ Před zahájením jakéhokoliv čištění a údržby zařízení vypněte tlačítkem ON/OFF, poté vytáhněte zástrčku ze zásuvky. Čištění vnějšího tělesa Doporučujeme provádět čištění spotřebiče pouze navhčeným hadříkem a poté jej utřít suchou utěrkou. Z bezpečnostních důvodů nemyjte zařízení vodou. Výstraha Nikdy nepoužívejte k čištění benzín, alkohol, nebo ředidla. Nikdy na spotřebič nestříkejte insekticidy či podobné přípravky. Čištění vzduchových filtrů Pro zachování stálého výkonu Vašeho zařízení Vám doporučujeme provádět čištění protiprachového filtru každý týden provozu. Tento filtr se nachází v blízkosti mřížky pro nasávání a tato mřížka je sama uložením tohoto filtru. Pro čištění filtru je tedy nezbytné filtr vyjmout viz. obr. 29. Pro odstranění prachu usazeného na filtru použijte vysavač. Pokud je hodně znečištěný ponořte ho do vlažné vody a několikrát ho opláchněte. Teplotu vody je třeba udržovat pod 40 C. Po omytí nechte filtr oschnout. Pro opětovné nasazení filtr umístěte na příslušné místo. Kontrola před zahájením sezony Zkontrolujte, zda jsou napájecí kabel a zástrčka v dokonale neporušeném stavu a ujistěte se, že vodič zemnícího systému je dostatečně účinný. Pečlivě dodržujte pravidla pro instalaci. Kontrola před zahájením sezony Pro kompletní vyprázdnění vody z vnitřního okruhu odejměte uzávěr drenážního výtoku viz. obr.30. Nechte zcela vytéct zbytky vody do misky. Po dokončení vyprázdnění opět uzávěr nasadte na příslušné místo. Vyčistěte filtr a před nasazením ho nechte dobře oschnout.

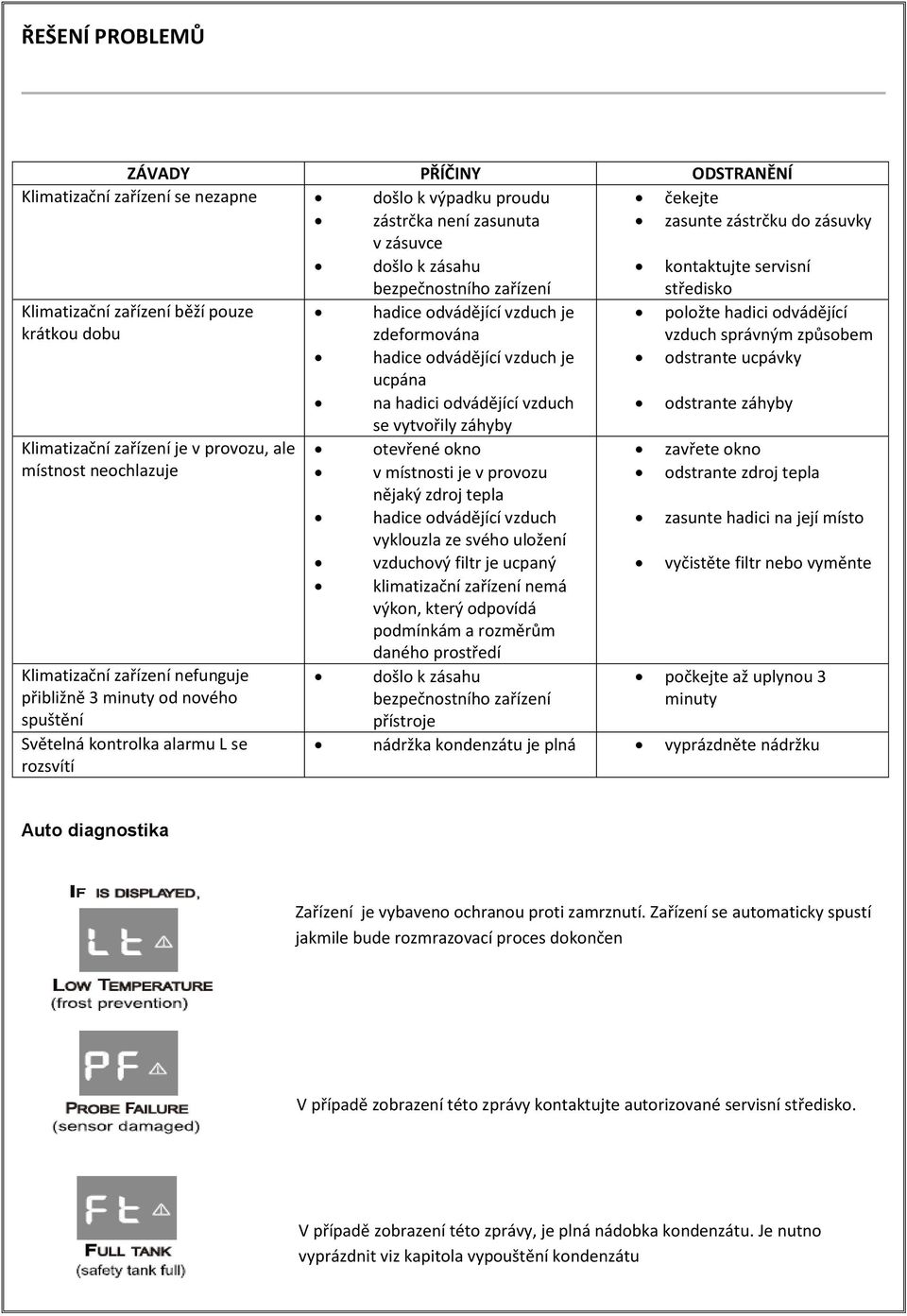

15 ŘEŠENÍ PROBLEMŮ ZÁVADY PŘÍČINY ODSTRANĚNÍ Klimatizační zařízení se nezapne došlo k výpadku proudu čekejte zástrčka není zasunuta zasunte zástrčku do zásuvky v zásuvce došlo k zásahu bezpečnostního zařízení kontaktujte servisní středisko Klimatizační zařízení běží pouze krátkou dobu hadice odvádějící vzduch je zdeformována položte hadici odvádějící vzduch správným způsobem hadice odvádějící vzduch je odstrante ucpávky ucpána na hadici odvádějící vzduch odstrante záhyby se vytvořily záhyby Klimatizační zařízení je v provozu, ale otevřené okno zavřete okno místnost neochlazuje v místnosti je v provozu odstrante zdroj tepla nějaký zdroj tepla hadice odvádějící vzduch zasunte hadici na její místo vyklouzla ze svého uložení vzduchový filtr je ucpaný vyčistěte filtr nebo vyměnte klimatizační zařízení nemá výkon, který odpovídá podmínkám a rozměrům daného prostředí Klimatizační zařízení nefunguje přibližně 3 minuty od nového došlo k zásahu bezpečnostního zařízení počkejte až uplynou 3 minuty spuštění přístroje Světelná kontrolka alarmu L se rozsvítí nádržka kondenzátu je plná vyprázdněte nádržku Auto diagnostika Zařízení je vybaveno ochranou proti zamrznutí. Zařízení se automaticky spustí jakmile bude rozmrazovací proces dokončen V případě zobrazení této zprávy kontaktujte autorizované servisní středisko. V případě zobrazení této zprávy, je plná nádobka kondenzátu. Je nutno vyprázdnit viz kapitola vypouštění kondenzátu
