Manuál montáže těsnícího systému IZO-TECH

Transkript

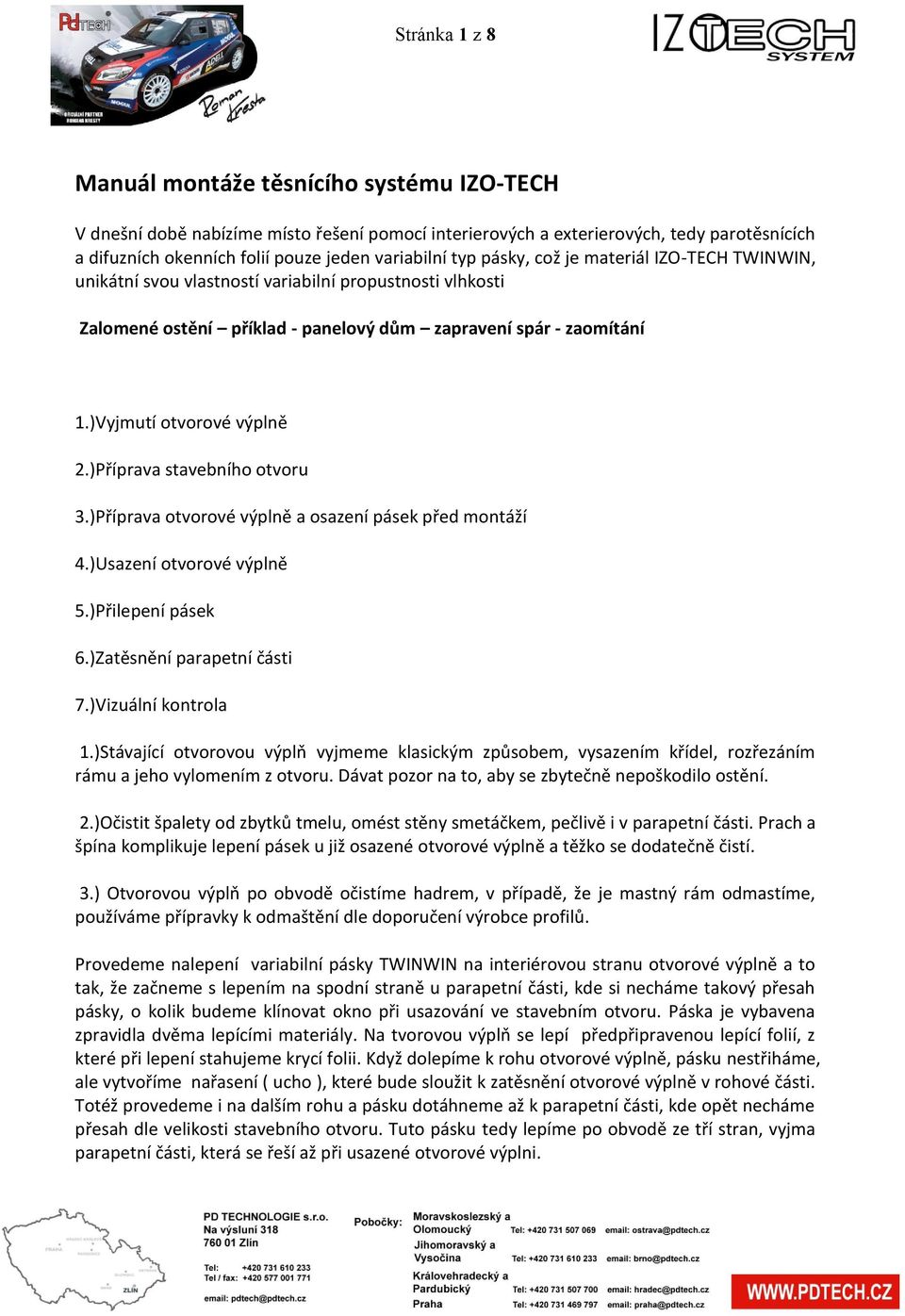

1 Stránka 1 z 8 Manuál montáže těsnícího systému IZO-TECH V dnešní době nabízíme místo řešení pomocí interierových a exterierových, tedy parotěsnících a difuzních okenních folií pouze jeden variabilní typ pásky, což je materiál IZO-TECH TWINWIN, unikátní svou vlastností variabilní propustnosti vlhkosti Zalomené ostění příklad - panelový dům zapravení spár - zaomítání 1.)Vyjmutí otvorové výplně 2.)Příprava stavebního otvoru 3.)Příprava otvorové výplně a osazení pásek před montáží 4.)Usazení otvorové výplně 5.)Přilepení pásek 6.)Zatěsnění parapetní části 7.)Vizuální kontrola 1.)Stávající otvorovou výplň vyjmeme klasickým způsobem, vysazením křídel, rozřezáním rámu a jeho vylomením z otvoru. Dávat pozor na to, aby se zbytečně nepoškodilo ostění. 2.)Očistit špalety od zbytků tmelu, omést stěny smetáčkem, pečlivě i v parapetní části. Prach a špína komplikuje lepení pásek u již osazené otvorové výplně a těžko se dodatečně čistí. 3.) Otvorovou výplň po obvodě očistíme hadrem, v případě, že je mastný rám odmastíme, používáme přípravky k odmaštění dle doporučení výrobce profilů. Provedeme nalepení variabilní pásky TWINWIN na interiérovou stranu otvorové výplně a to tak, že začneme s lepením na spodní straně u parapetní části, kde si necháme takový přesah pásky, o kolik budeme klínovat okno při usazování ve stavebním otvoru. Páska je vybavena zpravidla dvěma lepícími materiály. Na tvorovou výplň se lepí předpřipravenou lepící folií, z které při lepení stahujeme krycí folii. Když dolepíme k rohu otvorové výplně, pásku nestřiháme, ale vytvoříme nařasení ( ucho ), které bude sloužit k zatěsnění otvorové výplně v rohové části. Totéž provedeme i na dalším rohu a pásku dotáhneme až k parapetní části, kde opět necháme přesah dle velikosti stavebního otvoru. Tuto pásku tedy lepíme po obvodě ze tří stran, vyjma parapetní části, která se řeší až při usazené otvorové výplni.

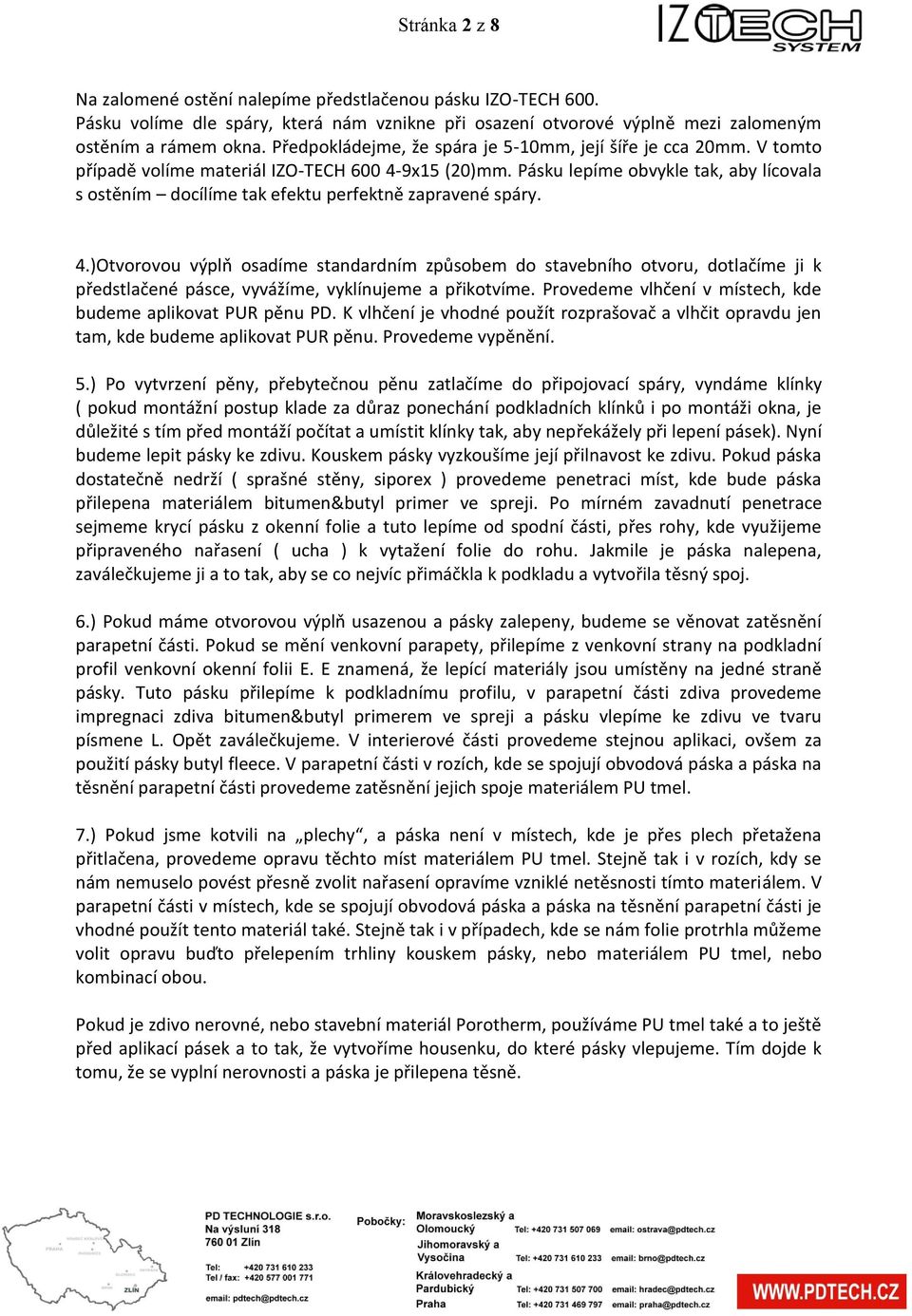

2 Stránka 2 z 8 Na zalomené ostění nalepíme předstlačenou pásku IZO-TECH 600. Pásku volíme dle spáry, která nám vznikne při osazení otvorové výplně mezi zalomeným ostěním a rámem okna. Předpokládejme, že spára je 5-10mm, její šíře je cca 20mm. V tomto případě volíme materiál IZO-TECH x15 (20)mm. Pásku lepíme obvykle tak, aby lícovala s ostěním docílíme tak efektu perfektně zapravené spáry. 4.)Otvorovou výplň osadíme standardním způsobem do stavebního otvoru, dotlačíme ji k předstlačené pásce, vyvážíme, vyklínujeme a přikotvíme. Provedeme vlhčení v místech, kde budeme aplikovat PUR pěnu PD. K vlhčení je vhodné použít rozprašovač a vlhčit opravdu jen tam, kde budeme aplikovat PUR pěnu. Provedeme vypěnění. 5.) Po vytvrzení pěny, přebytečnou pěnu zatlačíme do připojovací spáry, vyndáme klínky ( pokud montážní postup klade za důraz ponechání podkladních klínků i po montáži okna, je důležité s tím před montáží počítat a umístit klínky tak, aby nepřekážely při lepení pásek). Nyní budeme lepit pásky ke zdivu. Kouskem pásky vyzkoušíme její přilnavost ke zdivu. Pokud páska dostatečně nedrží ( sprašné stěny, siporex ) provedeme penetraci míst, kde bude páska přilepena materiálem bitumen&butyl primer ve spreji. Po mírném zavadnutí penetrace sejmeme krycí pásku z okenní folie a tuto lepíme od spodní části, přes rohy, kde využijeme připraveného nařasení ( ucha ) k vytažení folie do rohu. Jakmile je páska nalepena, zaválečkujeme ji a to tak, aby se co nejvíc přimáčkla k podkladu a vytvořila těsný spoj. 6.) Pokud máme otvorovou výplň usazenou a pásky zalepeny, budeme se věnovat zatěsnění parapetní části. Pokud se mění venkovní parapety, přilepíme z venkovní strany na podkladní profil venkovní okenní folii E. E znamená, že lepící materiály jsou umístěny na jedné straně pásky. Tuto pásku přilepíme k podkladnímu profilu, v parapetní části zdiva provedeme impregnaci zdiva bitumen&butyl primerem ve spreji a pásku vlepíme ke zdivu ve tvaru písmene L. Opět zaválečkujeme. V interierové části provedeme stejnou aplikaci, ovšem za použití pásky butyl fleece. V parapetní části v rozích, kde se spojují obvodová páska a páska na těsnění parapetní části provedeme zatěsnění jejich spoje materiálem PU tmel. 7.) Pokud jsme kotvili na plechy, a páska není v místech, kde je přes plech přetažena přitlačena, provedeme opravu těchto míst materiálem PU tmel. Stejně tak i v rozích, kdy se nám nemuselo povést přesně zvolit nařasení opravíme vzniklé netěsnosti tímto materiálem. V parapetní části v místech, kde se spojují obvodová páska a páska na těsnění parapetní části je vhodné použít tento materiál také. Stejně tak i v případech, kde se nám folie protrhla můžeme volit opravu buďto přelepením trhliny kouskem pásky, nebo materiálem PU tmel, nebo kombinací obou. Pokud je zdivo nerovné, nebo stavební materiál Porotherm, používáme PU tmel také a to ještě před aplikací pásek a to tak, že vytvoříme housenku, do které pásky vlepujeme. Tím dojde k tomu, že se vyplní nerovnosti a páska je přilepena těsně.

3 Stránka 3 z 8 Velmi důležitá je konečná vizuální kontrola. Účelem pásek je jejich těsnost, ne jen to, že jsme je tam osadili. Proto věnujte zvýšenou pozornost dotěsnění jakýchkoli netěsností materiálem PU tmel. Zalomené ostění příklad - panelový dům zapravení spár zalištování 1.)Vyjmutí otvorové výplně 2.)Příprava stavebního otvoru 3.)Příprava otvorové výplně a osazení pásek před montáží 4.)Usazení otvorové výplně 5.)Přilepení pásek 6.)Zatěsnění parapetní části 7.)Vizuální kontrola 1.)Stávající otvorovou výplň vyjmeme klasickým způsobem, vysazením křídel, rozřezáním rámu a jeho vylomením z otvoru. Dávat pozor na to, aby se zbytečně nepoškodilo ostění. 2.)Očistit špalety od zbytků tmelu, omést stěny smetáčkem, pečlivě i v parapetní části. Prach a špína zkomplikuje lepení pásek u již osazené tvorové výplně a těžko se dodatečně čistí. 3.) Otvorovou výplň po obvodě očistíme hadrem, v případě, že je mastný rám odmastíme, používáme přípravky k odmaštění dle doporučení výrobce profilů. Provedeme nalepení interierové pásky na interiérovou stranu stavební výplně a to tak, že začneme s lepením na spodní straně u parapetní části, kde si necháme takový přesah pásky, aby se po vložení otvorové výplně dala tato páska přehnout a přilepit na profil. Páska je vybavena zpravidla dvěma lepícími materiály. Tuto pásku tedy lepíme po obvodě ze tří stran, vyjma parapetní části, která se řeší až při usazené otvorové výplni. Na zalomené ostění nalepíme předstlačenou pásku IZO-TECH 600. Pásku volíme dle spáry, která nám vznikne při osazení otvorové výplně mezi zalomeným ostěním a rámem okna. Předpokládejme, že spára je 4-9mm, její šíře je cca 20mm. V tomto případě volíme materiál IZO-TECH x15 (20)mm. Pásku lepíme obvykle tak, aby lícovala s ostěním docílíme tak efektu perfektně zapravené spáry. 4.)Otvorovou výplň osadíme standardním způsobem do stavebního otvoru, dotlačíme ji k předstlačené pásce, vyvážíme, vyklínujeme a přikotvíme. Provedeme vlhčení v místech, kde

4 Stránka 4 z 8 budeme aplikovat PUR pěnu PD. K vlhčení je vhodné použít rozprašovač a vlhčit opravdu jen tam, kde budeme aplikovat PUR pěnu. Provedeme vypěnění. 5.) Po vytvrzení pěny zatlačíme, vyndáme klínky ( pokud montážní postup klade za důraz ponechání podkladních klínků i po montáži okna, je důležité s tím před montáží počítat a umístit klínky tak, aby nepřekážely při lepení pásek). Napenetrujeme zdivo IZO-TECH primer HS300 ve spreji a pásku nalepíme butylovou stranou na ostění. Pásku přilepíme k rámu otvorové výplně a provedeme zalištování dle standardních montážních postupů. 6.) Pokud máme otvorovou výplň usazenou a pásky zalepeny, budeme se věnovat zatěsnění parapetní části. Pokud se mění venkovní parapety, přilepíme z venkovní strany na podkladní profil venkovní okenní Tuto pásku přilepíme k podkladnímu profilu, v parapetní části zdiva provedeme impregnaci zdiva bitumen&butyl primerem ve spreji a pásku vlepíme ke zdivu ve tvaru písmene L. Opět zaválečkujeme. V interierové části provedeme stejnou aplikaci. V parapetní části v rozích, kde se spojují obvodová páska a páska na těsnění parapetní části provedeme zatěsnění jejich spoje materiálem PU tmel. 7.) Velmi důležitá je konečná vizuální kontrola. Účelem pásek je jejich těsnost, ne jen to, že jsme je tam osadili. Proto věnujte zvýšenou pozornost dotěsnění jakýchkoli netěsností materiálem PU tmel.

5 Stránka 5 z 8 Rovné ostění příklad rodinný dům, novostavba zapravení spár zaomítání Varianta 1 venkovní a vnitřní páska 1.)Příprava stavebního otvoru 2.)Příprava otvorové výplně a osazení pásek před montáží 3)Usazení otvorové výplně 4.)Přilepení pásek 5.)Zatěsnění parapetní části 6.)Vizuální kontrola 1.) Očistit špalety od zbytků malty, omést stěny smetáčkem, pečlivě i v parapetní části. Prach a špína zkomplikuje lepení pásek u již osazené tvorové výplně a těžko se dodatečně čistí. Je vhodné, aby před montáží byly zapraveny špalety. U novostaveb to lze předem dohodnout s investorem, nebo se stavebním dozorem. Pokud nejsou, máme 2 možnosti. Buďto si zapravíme ostění, nebo budeme používat na vyrovnání nerovností materiál PU tmel. 2.) Otvorovou výplň po obvodě očistíme hadrem, v případě, že je mastný rám odmastíme, používáme přípravky k odmaštění dle doporučení výrobce profilů. Provedeme nalepení interierové pásky na interiérovou stranu otvorové výplně a exterierové pásky na straně exterieru a to tak, že začneme s lepením na spodní straně u parapetní části, kde si necháme takový přesah pásky, o kolik budeme klínovat okno při usazování ve stavebním otvoru. Páska je vybavena zpravidla dvěma lepícími materiály. Na tvorovou výplň se lepí předpřipravenou lepící folií, z které při lepení stahujeme zpravidla žlutou, nebo průhlednou krycí folii. Když dolepíme k rohu otvorové výplně, pásku nestřiháme, ale vytvoříme nařasení ( ucho ), které bude sloužit k zatěsnění otvorové výplně v rohové části. Totéž provedeme i na dalším rohu a pásku dotáhneme až k parapetní části, kde opět necháme přesah dle velikosti stavebního otvoru. Tuto pásku tedy lepíme po obvodě ze tří stran, vyjma parapetní části, která se řeší až při usazené otvorové výplni. 3.) Otvorovou výplň osadíme do stavebního otvoru, vyvážíme, zaklínujeme, a přikotvíme. Z venkovní strany provedeme penetraci materiálem bitumen&butyl primer a vyrovnání nerovností zdiva materiálem PU tmel v místech, kde budeme lepit pásku. Nalepíme a zaválečkujeme. Z vnitřní strany provedeme vlhčení v místech, kde budeme aplikovat PUR pěnu. K vlhčení je vhodné použít rozprašovač a vlhčit opravdu jen tam, kde budeme aplikovat PUR pěnu. Provedeme vypěnění.

6 Stránka 6 z 8 4.) Po vytvrzení pěny ji zatlačíme, vyndáme klínky ( pokud montážní postup klade za důraz ponechání podkladních klínků i po montáži okna, je důležité s tím před montáží počítat a umístit klínky tak, aby nepřekážely při lepení pásek). Nyní budeme lepit vnitřní pásky ke zdivu. Pokud páska dostatečně nedrží ( sprašné stěny, siporex ) provedeme penetraci míst, kde bude páska přilepena materiálem bitumen&butyl primer ve spreji. Po mírném zavadnutí penetrace sejmeme krycí pásku z okenní folie a tuto lepíme od spodní části, přes rohy, kde využijeme připraveného nařasení ( ucha ) k vytažení folie do rohu. Jakmile je páska nalepena, zaválečkujeme ji a to tak, aby se co nejvíc přimáčkla k podkladu a vytvořila těsný spoj. Veškeré nerovnosti vytěsňujeme materiálem PU tmel. 5.) Pokud máme otvorovou výplň usazenou a pásky zalepeny, budeme se věnovat zatěsnění parapetní části. Pokud se mění venkovní parapety, přilepíme z venkovní strany na podkladní profil venkovní okenní folii. Tuto pásku přilepíme k podkladnímu profilu, v parapetní části zdiva provedeme impregnaci zdiva bitumen&butyl primerem a pásku vlepíme ke zdivu ve tvaru písmene L. Opět zaválečkujeme. V interierové části provedeme stejnou aplikaci. V parapetní části v rozích, kde se spojují obvodová páska a páska na těsnění parapetní části provedeme zatěsnění jejich spoje materiálem PU tmel. 6.) Pokud jsme kotvili na plechy, a páska není v místech, kde je přes plech přetažena přitlačena, provedeme opravu těchto míst materiálem PU tmel. Stejně tak i v rozích, kdy se nám nemuselo povést přesně zvolit nařasení opravíme vzniklé netěsnosti tímto materiálem. V parapetní části v místech, kde se spojují obvodová páska a páska na těsnění parapetní části je vhodné použít tento materiál také. Stejně tak i v případech, kde se nám folie protrhla můžeme volit opravu buďto přelepením trhliny kouskem pásky, nebo materiálem PU tmel, nebo kombinací obou. Pokud je zdivo nerovné, nebo stavební materiál Porotherm, používáme PU tmel také a to ještě před aplikací pásek a to tak, že vytvoříme housenku, do které pásky vlepujeme. Tím dojde k tomu, že se vyplní nerovnosti a páska je přilepena těsně. Velmi důležitá je konečná vizuální kontrola. Účelem pásek je jejich těsnost, ne jen to, že jsme je tam osadili. Proto věnujte zvýšenou pozornost dotěsnění jakýchkoli netěsností materiálem PU tmel.

7 Stránka 7 z 8 Varianta 2 předstlačená páska IZO-TECH 600 a vnitřní páska Pokud jsme se rozhodli použít jako venkovní těsnící materiál předstlačenou pásku IZO-TECH 600, je nutné mít zapravené ostění. V tomto případě se lepí materiál po obvodě otvorové výplně a to vždy jako druhý materiál až po nalepení vnitřních pásek na rám otvorové výplně. Lepení se provádí odvíjením z role a snímáním ochranné folie. V rozích materiál necháme s přesahem, a další materiál na něj napojujeme tak, aby mezi materiály nevznikla mezera. Materiál při lepení nenatahujeme, stáhl by se zpět a vznikly by mezery ve spojích. Vzhledem k jeho expanzním vlastnostem je potřeba neprodleně po jeho nalepení začít s montáží do otvorové výplně. Zaklínkování zde pozor, klinky používat opatrně, aby nevytlačily pásku a neodlepili ji od otvorové výplně. Pokud se tak stane, je potřeba před zapěněním tento materiál dostat zpět na místo. Po osazení otvorové výplně, jejím přikotvením, počkáme, až nám materiál IZO-TECH 600 vyexpanduje. Tím docílíme toho, že se PUR pěna nedostane v exterierové části mimo spáru a máme ušetřenou práci s jejím čištěním. Provedeme vlhčení v místech, kde budeme aplikovat PUR pěnu PD. K vlhčení je vhodné použít rozprašovač a vlhčit opravdu jen tam, kde budeme aplikovat PUR pěnu. Provedeme vypěnění. 5.) Po vytvrzení pěny ji ořízneme, vyndáme klínky ( pokud montážní postup klade za důraz ponechání podkladních klínků i po montáži okna, je důležité s tím před montáží počítat a umístit klínky tak, aby nepřekážely při lepení pásek). Nyní budeme lepit vnitřní pásky ke zdivu. Kouskem pásky vyzkoušíme její přilnavost ke zdivu. Pokud páska dostatečně nedrží ( sprašné stěny, siporex ) provedeme penetraci míst, kde bude páska přilepena materiálem bitumen&butyl primer ve spreji. Po mírném zavadnutí penetrace sejmeme krycí pásku z okenní folie a tuto lepíme od spodní části, přes rohy, kde využijeme připraveného nařasení ( ucha ) k vytažení folie do rohu. Jakmile je páska nalepena, zaválečkujeme ji a to tak, aby se co nejvíc přimáčkla k podkladu a vytvořila těsný spoj. 6.) Pokud máme otvorovou výplň usazenou a pásky zalepeny, budeme se věnovat zatěsnění parapetní části. Pokud se mění venkovní parapety, přilepíme z venkovní strany na podkladní profil venkovní okenní folii. Tuto pásku přilepíme k podkladnímu profilu, v parapetní části zdiva provedeme impregnaci zdiva bitumen&butyl primerem ve spreji a pásku vlepíme ke zdivu ve tvaru písmene L. Opět zaválečkujeme. V interierové části provedeme stejnou aplikaci. V parapetní části v rozích, kde se spojují obvodová páska a páska na těsnění parapetní části provedeme zatěsnění jejich spoje materiálem PU tmel.

8 Stránka 8 z 8 7.) Pokud jsme kotvili na plechy, a páska není v místech, kde je přes plech přetažena přitlačena, provedeme opravu těchto míst materiálem PU tmel. Stejně tak i v rozích, kdy se nám nemuselo povést přesně zvolit nařasení opravíme vzniklé netěsnosti tímto materiálem. V parapetní části v místech, kde se spojují obvodová páska a páska na těsnění parapetní části je vhodné použít tento materiál také. Stejně tak i v případech, kde se nám folie protrhla můžeme volit opravu buďto přelepením trhliny kouskem pásky, nebo materiálem PU tmel, nebo kombinací obou. Pokud je zdivo nerovné, nebo stavební materiál Porotherm, používáme PU tmel také a to ještě před aplikací pásek a to tak, že vytvoříme housenku, do které pásky vlepujeme. Tím dojde k tomu, že se vyplní nerovnosti a páska je přilepena těsně. Velmi důležitá je konečná vizuální kontrola. Účelem pásek je jejich těsnost, ne jen to, že jsme je tam osadili. Proto věnujte zvýšenou pozornost dotěsnění jakýchkoli netěsností materiálem PU tmel.
