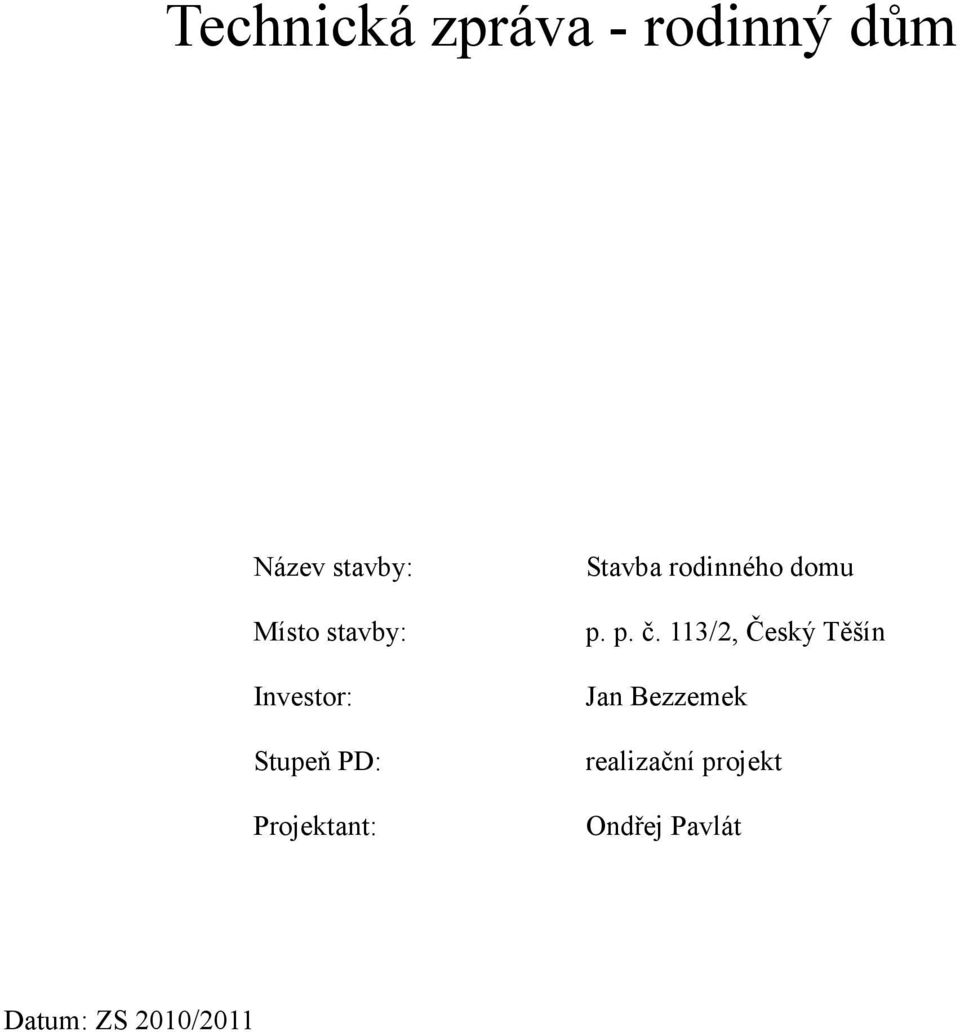

2 Technická zpráva - rodinný dům Název stavby: Místo stavby: Investor: Stupeň PD: Projektant: Stavba rodinného domu p. p. č. 113/2, Český Těšín Jan Bezzemek realizační projekt Ondřej Pavlát Datum: ZS 2010/2011

3 1. Všeobecné údaje 1.1 Základní údaje Projekt řeší rozvod elektroinstalace týkající se světelné instalace [výkres č.01 a č.02], technologické instalace [výkres č.03 a č.04], jednopólového schématu napojení rozváděče [výkres č.05],také řeší uzemnění [výkres č.06] hromosvod [výkres č.07] a taktéž napojení NN přípojky [výkres č.08] k rodinném domu. Všeobecně Investor Jan Bezzemek se rozhodl vystavět v Českém Těšíně v blízkosti centra (zastavěné území) a v prostoru nad stávajícím autobusovým nádražím rodinný dům. Objekt je kapacitně pro pět osob. Objekt leží v normální oblasti bez extrémního klimatického zatížení. Počítá se s teplotou exteriéru -15 C. Rodinný dům má rozměry: obvod- 2. (10,4 +10,4) m x výška po hřeben střechy 7,72m. Hlavní vstup do domu je ze severní strany na úrovni 0,00 219,90 m n. m. Rodinný dům je navržen jako dvoupodlažní objekt s využitým podkrovím, se sedlovou střechou. Uvnitř dispozice v 1. nadzemním podlaží je 7 místností + kuchyňský kout. Na vstup v 1. nadzemním podlaží navazuje zádveří. Ze zádveří je dále možný vstup na toaletu do koupelny do technické místnosti a také do části obývacího pokoje s kuchyňským koutem, dále na zádveří navazuje hala s napojeným schodištěm, jež vede do 2. nadzemního podlaží. Z této haly je možný vstup do pokoje a do obývacího pokoje s kuchyňským koutem. V podkroví je 7 místností. Na již zmíněné schodiště navazuje hala v 2.NP, ze které je možný vstup do ložnice, do koupelny, na toaletu, dále pak do dvou pokojů. Ložnice má svou malou knihovnu. Komunikační propojení obou podlaží je jednoramenným levotočivým schodištěm. Základy Dle zjištěných geologických poměrů zřejmých z inženýrsko-geologického posouzení dané lokality je navrženo založení objektů jako plošné pomocí železobetonových monolitických pasů. Pod železobetonovými pasy jsou navrženy štěrkopískové podsypy tl. 200 mm. Podkladní betonová mazanina tl. 150 mm bude armovaná sítí, beton B 15 MPa. Pod touto mazaninou bude provedena podkladní mazanina v tl. 50 mm. Svislé nosné konstrukce Svislou nosnou konstrukci v 1. nadzemním podlaží tvoří, vnější nosné stěny tl.400 mm z cihel Porotherm 40 Profi Dryfix (400/247/238 mm), vnitřní nosné stěny tl. 300 mm z cihel Porotherm 30 Profi Dryfix (300/247/238 mm), min. pevnosti 15 Mpa vyzděné na vápenocementovou maltu MVC 2,5. Konstrukční výšky - 1. nadzemní podlaží - 3,03 m 2. nadzemní podlaží podkroví - 3,03 m Světlé výšky - 1. nadzemní podlaží - 2,83 m 2. nadzemní podlaží podkroví - 2,60 m

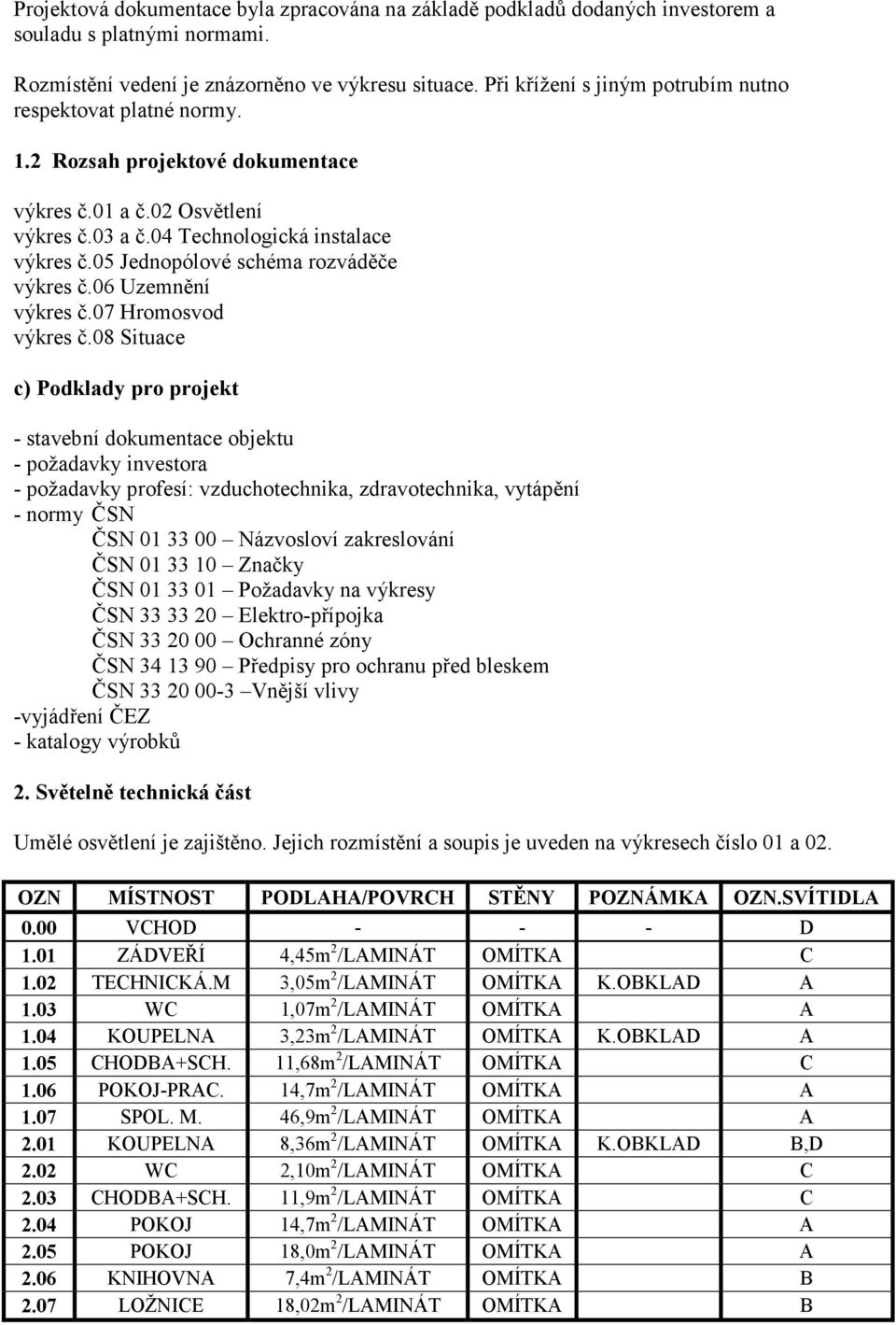

4 Projektová dokumentace byla zpracována na základě podkladů dodaných investorem a souladu s platnými normami. Rozmístění vedení je znázorněno ve výkresu situace. Při křížení s jiným potrubím nutno respektovat platné normy. 1.2 Rozsah projektové dokumentace výkres č.01 a č.02 Osvětlení výkres č.03 a č.04 Technologická instalace výkres č.05 Jednopólové schéma rozváděče výkres č.06 Uzemnění výkres č.07 Hromosvod výkres č.08 Situace c) Podklady pro projekt - stavební dokumentace objektu - požadavky investora - požadavky profesí: vzduchotechnika, zdravotechnika, vytápění - normy ČSN ČSN Názvosloví zakreslování ČSN Značky ČSN Požadavky na výkresy ČSN Elektro-přípojka ČSN Ochranné zóny ČSN Předpisy pro ochranu před bleskem ČSN Vnější vlivy -vyjádření ČEZ - katalogy výrobků 2. Světelně technická část Umělé osvětlení je zajištěno. Jejich rozmístění a soupis je uveden na výkresech číslo 01 a 02. OZN MÍSTNOST PODLAHA/POVRCH STĚNY POZNÁMKA OZN.SVÍTIDLA 0.00 VCHOD D 1.01 ZÁDVEŘÍ 4,45m 2 /LAMINÁT OMÍTKA C 1.02 TECHNICKÁ.M 3,05m 2 /LAMINÁT OMÍTKA K.OBKLAD A 1.03 WC 1,07m 2 /LAMINÁT OMÍTKA A 1.04 KOUPELNA 3,23m 2 /LAMINÁT OMÍTKA K.OBKLAD A 1.05 CHODBA+SCH. 11,68m 2 /LAMINÁT OMÍTKA C 1.06 POKOJ-PRAC. 14,7m 2 /LAMINÁT OMÍTKA A 1.07 SPOL. M. 46,9m 2 /LAMINÁT OMÍTKA A 2.01 KOUPELNA 8,36m 2 /LAMINÁT OMÍTKA K.OBKLAD B,D 2.02 WC 2,10m 2 /LAMINÁT OMÍTKA C 2.03 CHODBA+SCH. 11,9m 2 /LAMINÁT OMÍTKA C 2.04 POKOJ 14,7m 2 /LAMINÁT OMÍTKA A 2.05 POKOJ 18,0m 2 /LAMINÁT OMÍTKA A 2.06 KNIHOVNA 7,4m 2 /LAMINÁT OMÍTKA B 2.07 LOŽNICE 18,02m 2 /LAMINÁT OMÍTKA B

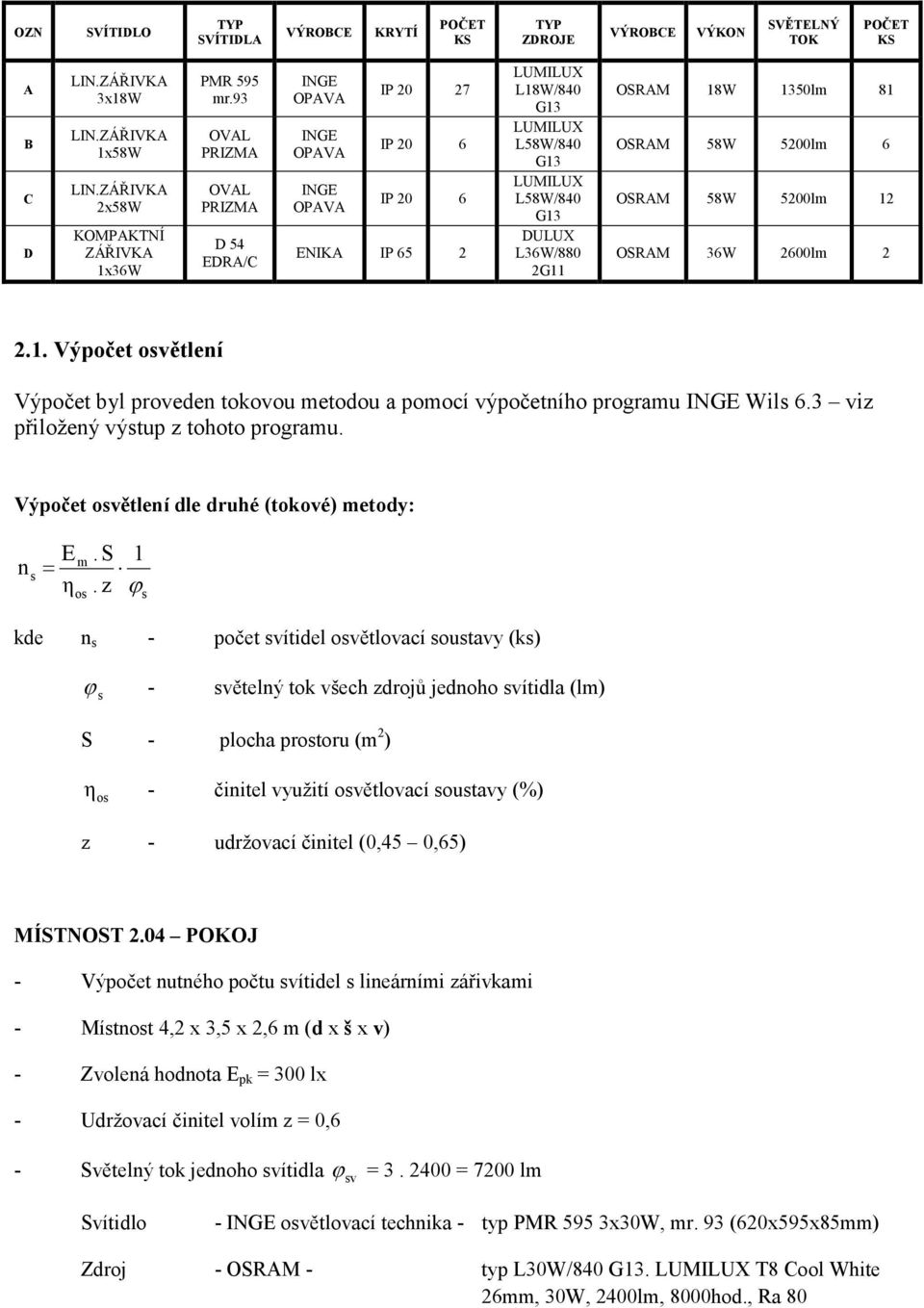

5 OZN SVÍTIDLO TYP SVÍTIDLA VÝROBCE KRYTÍ POČET KS TYP ZDROJE VÝROBCE VÝKON SVĚTELNÝ TOK POČET KS A B C D LIN.ZÁŘIVKA 3x18W LIN.ZÁŘIVKA 1x58W LIN.ZÁŘIVKA 2x58W KOMPAKTNÍ ZÁŘIVKA 1x36W PMR 595 mr.93 OVAL PRIZMA OVAL PRIZMA D 54 EDRA/C INGE OPAVA INGE OPAVA INGE OPAVA IP IP 20 6 IP 20 6 ENIKA IP 65 2 LUMILUX L18W/840 G13 LUMILUX L58W/840 G13 LUMILUX L58W/840 G13 DULUX L36W/880 2G11 OSRAM 18W 1350lm 81 OSRAM 58W 5200lm 6 OSRAM 58W 5200lm 12 OSRAM 36W 2600lm Výpočet osvětlení Výpočet byl proveden tokovou metodou a pomocí výpočetního programu INGE Wils 6.3 viz přiložený výstup z tohoto programu. Výpočet osvětlení dle druhé (tokové) metody: n s E η m os.s 1. z ϕ s kde n s - počet svítidel osvětlovací soustavy (ks) ϕ s - světelný tok všech zdrojů jednoho svítidla (lm) S - plocha prostoru (m 2 ) η os - činitel využití osvětlovací soustavy (%) z - udržovací činitel (0,45 0,65) MÍSTNOST 2.04 POKOJ - Výpočet nutného počtu svítidel s lineárními zářivkami - Místnost 4,2 x 3,5 x 2,6 m (d x š x v) - Zvolená hodnota E pk 300 lx - Udržovací činitel volím z 0,6 - Světelný tok jednoho svítidla ϕ sv lm Svítidlo - INGE osvětlovací technika - typ PMR 595 3x30W, mr. 93 (620x595x85mm) Zdroj - OSRAM - typ L30W/840 G13. LUMILUX T8 Cool White 26mm, 30W, 2400lm, 8000hod., Ra 80

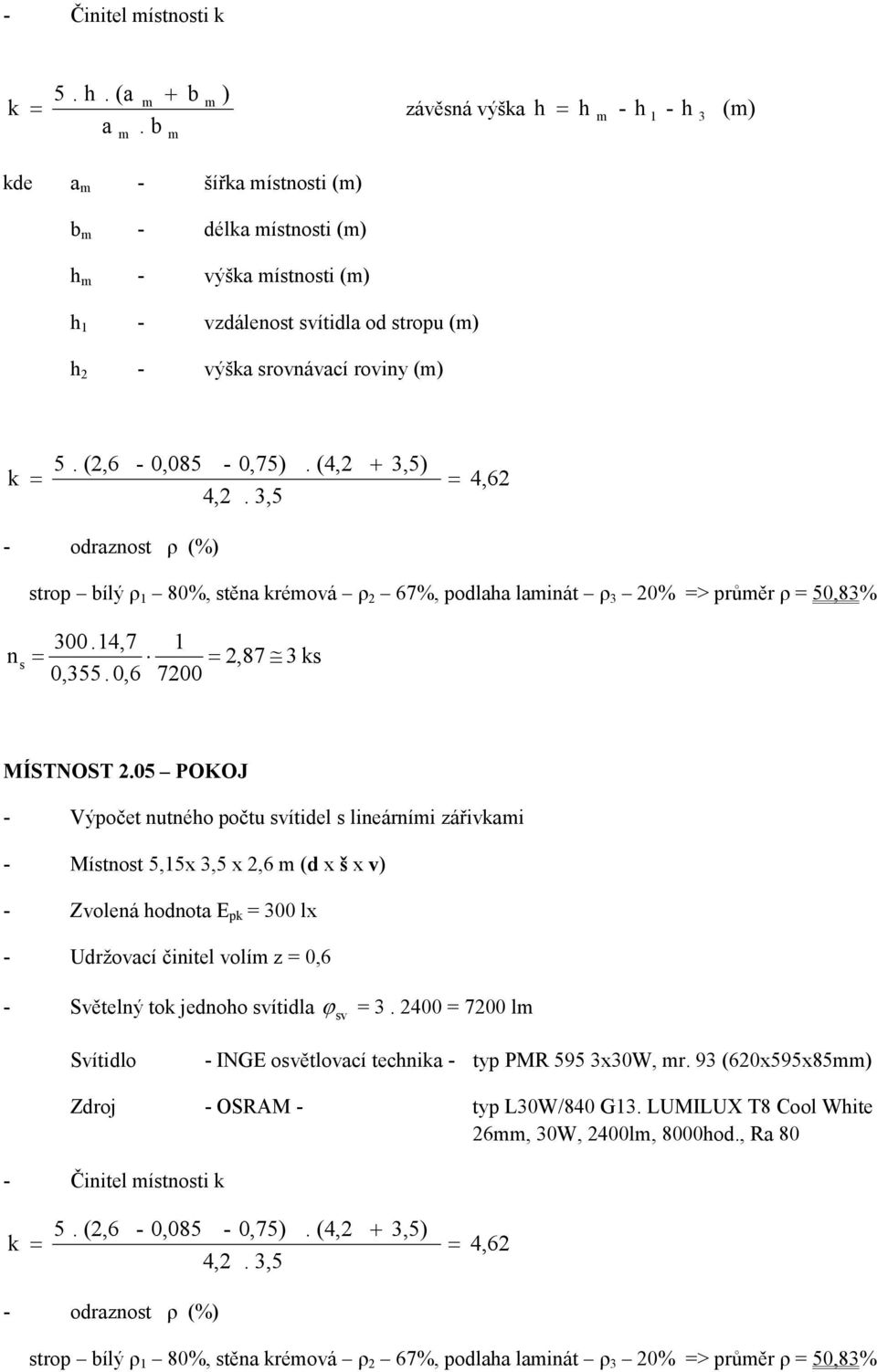

6 - Činitel místnosti k 5. h. (a + b m ) k m závěsná výška h h m - h 1 - h 3 a. b m m (m) kde a m - šířka místnosti (m) b m - délka místnosti (m) h m - výška místnosti (m) h 1 - vzdálenost svítidla od stropu (m) h 2 - výška srovnávací roviny (m) 5. (2,6-0,085-0,75). (4,2 + 3,5) k 4,2. 3,5 4,62 - odraznost ρ (%) n s strop bílý ρ 1 80%, stěna krémová ρ 2 67%, podlaha laminát ρ 3 20% > průměr ρ 50,83% ,7 0,355.0, ,87 3 ks MÍSTNOST 2.05 POKOJ - Výpočet nutného počtu svítidel s lineárními zářivkami - Místnost 5,15x 3,5 x 2,6 m (d x š x v) - Zvolená hodnota E pk 300 lx - Udržovací činitel volím z 0,6 - Světelný tok jednoho svítidla ϕ sv lm Svítidlo - INGE osvětlovací technika - typ PMR 595 3x30W, mr. 93 (620x595x85mm) Zdroj - OSRAM - typ L30W/840 G13. LUMILUX T8 Cool White 26mm, 30W, 2400lm, 8000hod., Ra 80 - Činitel místnosti k 5. (2,6-0,085-0,75). (4,2 + 3,5) k 4,2. 3,5 4,62 - odraznost ρ (%) strop bílý ρ 1 80%, stěna krémová ρ 2 67%, podlaha laminát ρ 3 20% > průměr ρ 50,83%

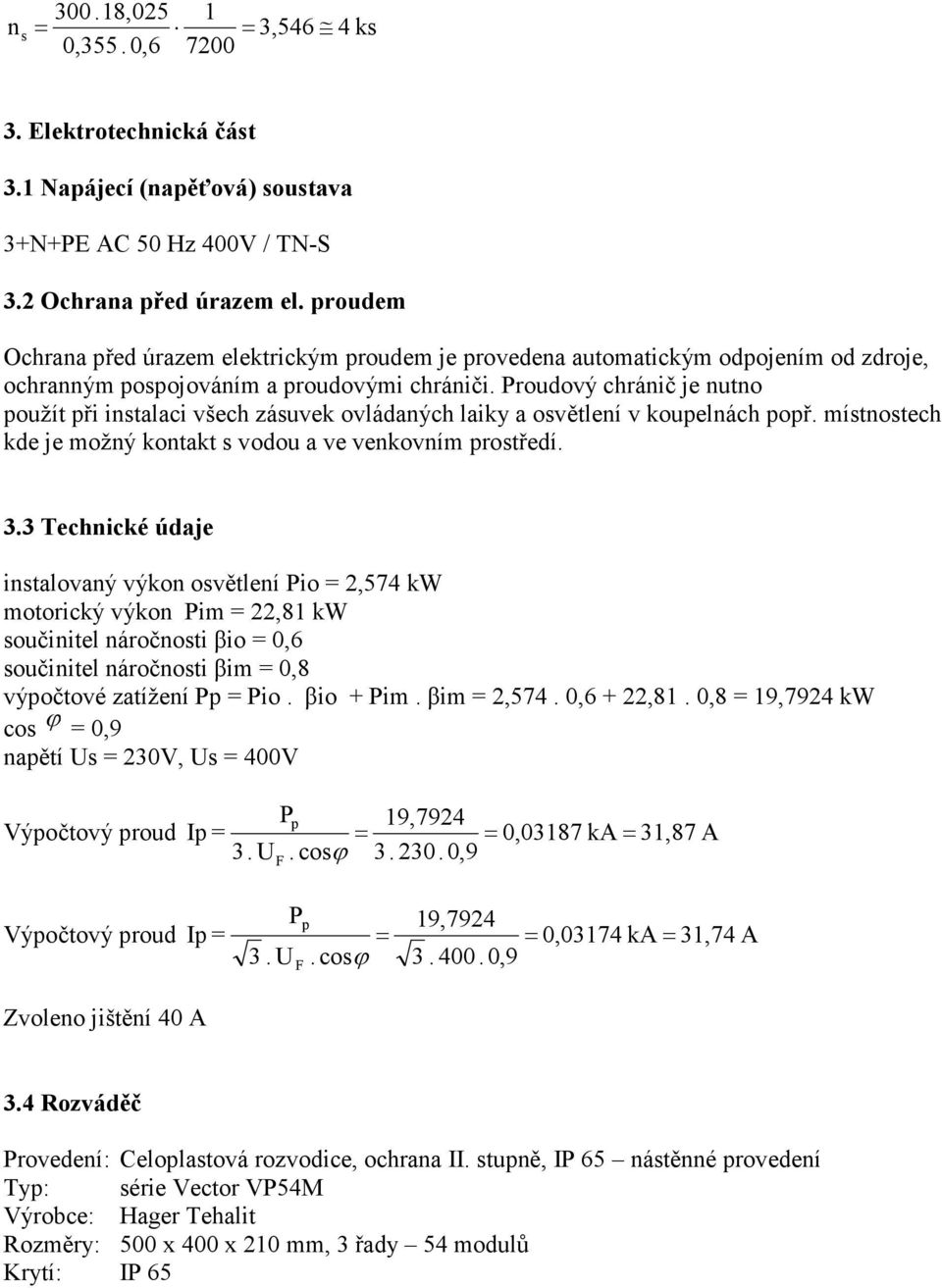

7 n s ,025 0,355.0, ,546 4 ks 3. Elektrotechnická část 3.1 Napájecí (napěťová) soustava 3+N+PE AC 50 Hz 400V / TN-S 3.2 Ochrana před úrazem el. proudem Ochrana před úrazem elektrickým proudem je provedena automatickým odpojením od zdroje, ochranným pospojováním a proudovými chrániči. Proudový chránič je nutno použít při instalaci všech zásuvek ovládaných laiky a osvětlení v koupelnách popř. místnostech kde je možný kontakt s vodou a ve venkovním prostředí. 3.3 Technické údaje instalovaný výkon osvětlení Pio 2,574 kw motorický výkon Pim 22,81 kw součinitel náročnosti βio 0,6 součinitel náročnosti βim 0,8 výpočtové zatížení Pp Pio. βio + Pim. βim 2,574. 0,6 + 22,81. 0,8 19,7924 kw cos ϕ 0,9 napětí Us 230V, Us 400V Výpočtový proud Ip 3. U Pp. cosϕ F 19, ,9 0,03187 ka 31,87 A Výpočtový proud Ip Pp 3. U.cosϕ F 19, ,9 0,03174 ka 31,74 A Zvoleno jištění 40 A 3.4 Rozváděč Provedení: Celoplastová rozvodice, ochrana II. stupně, IP 65 nástěnné provedení Typ: série Vector VP54M Výrobce: Hager Tehalit Rozměry: 500 x 400 x 210 mm, 3 řady 54 modulů Krytí: IP 65

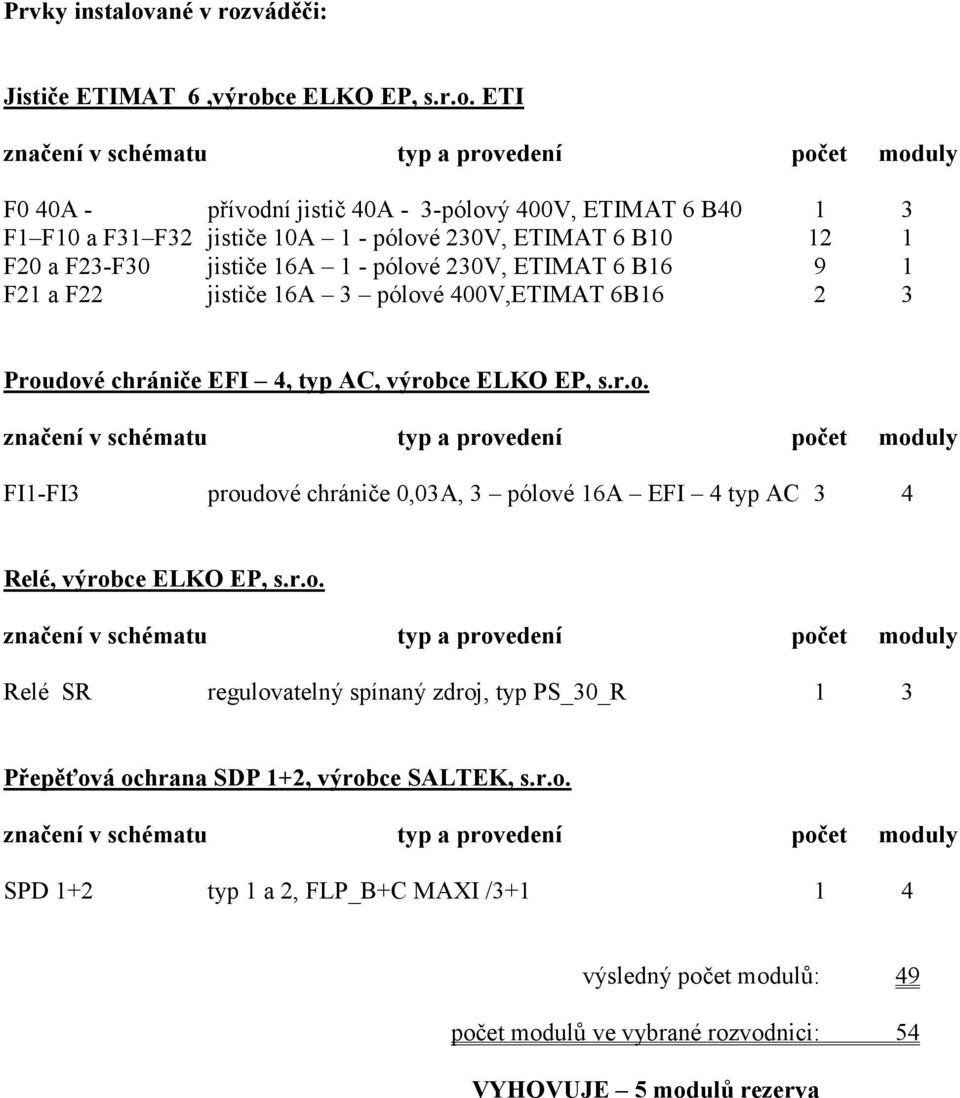

8 Prvky instalované v rozváděči: Jističe ETIMAT 6,výrobce ELKO EP, s.r.o. ETI značení v schématu typ a provedení počet moduly F0 40A - přívodní jistič 40A - 3-pólový 400V, ETIMAT 6 B F1 F10 a F31 F32 jističe 10A 1 - pólové 230V, ETIMAT 6 B F20 a F23-F30 jističe 16A 1 - pólové 230V, ETIMAT 6 B F21 a F22 jističe 16A 3 pólové 400V,ETIMAT 6B Proudové chrániče EFI 4, typ AC, výrobce ELKO EP, s.r.o. značení v schématu typ a provedení počet moduly FI1-FI3 proudové chrániče 0,03A, 3 pólové 16A EFI 4 typ AC 3 4 Relé, výrobce ELKO EP, s.r.o. značení v schématu typ a provedení počet moduly Relé SR regulovatelný spínaný zdroj, typ PS_30_R 1 3 Přepěťová ochrana SDP 1+2, výrobce SALTEK, s.r.o. značení v schématu typ a provedení počet moduly SPD 1+2 typ 1 a 2, FLP_B+C MAXI / výsledný počet modulů: 49 počet modulů ve vybrané rozvodnici: 54 VYHOVUJE 5 modulů rezerva

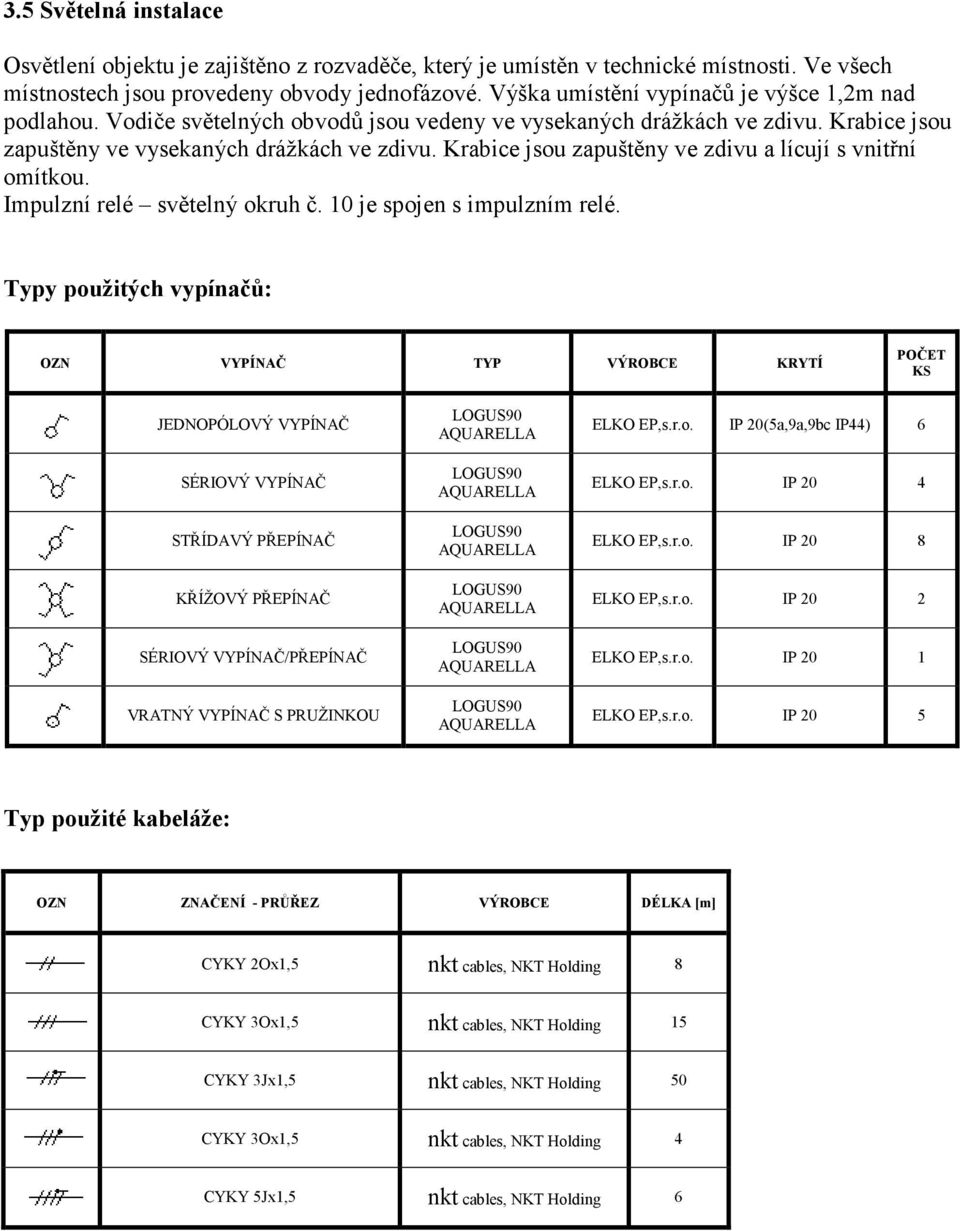

9 3.5 Světelná instalace Osvětlení objektu je zajištěno z rozvaděče, který je umístěn v technické místnosti. Ve všech místnostech jsou provedeny obvody jednofázové. Výška umístění vypínačů je výšce 1,2m nad podlahou. Vodiče světelných obvodů jsou vedeny ve vysekaných drážkách ve zdivu. Krabice jsou zapuštěny ve vysekaných drážkách ve zdivu. Krabice jsou zapuštěny ve zdivu a lícují s vnitřní omítkou. Impulzní relé světelný okruh č. 10 je spojen s impulzním relé. Typy použitých vypínačů: OZN VYPÍNAČ TYP VÝROBCE KRYTÍ POČET KS JEDNOPÓLOVÝ VYPÍNAČ SÉRIOVÝ VYPÍNAČ STŘÍDAVÝ PŘEPÍNAČ KŘÍŽOVÝ PŘEPÍNAČ SÉRIOVÝ VYPÍNAČ/PŘEPÍNAČ VRATNÝ VYPÍNAČ S PRUŽINKOU LOGUS90 AQUARELLA LOGUS90 AQUARELLA LOGUS90 AQUARELLA LOGUS90 AQUARELLA LOGUS90 AQUARELLA LOGUS90 AQUARELLA ELKO EP,s.r.o. IP 20(5a,9a,9bc IP44) 6 ELKO EP,s.r.o. IP 20 4 ELKO EP,s.r.o. IP 20 8 ELKO EP,s.r.o. IP 20 2 ELKO EP,s.r.o. IP 20 1 ELKO EP,s.r.o. IP 20 5 Typ použité kabeláže: OZN ZNAČENÍ - PRŮŘEZ VÝROBCE DÉLKA [m] CYKY 2Ox1,5 nkt cables, NKT Holding 8 CYKY 3Ox1,5 nkt cables, NKT Holding 15 CYKY 3Jx1,5 nkt cables, NKT Holding 50 CYKY 3Ox1,5 nkt cables, NKT Holding 4 CYKY 5Jx1,5 nkt cables, NKT Holding 6

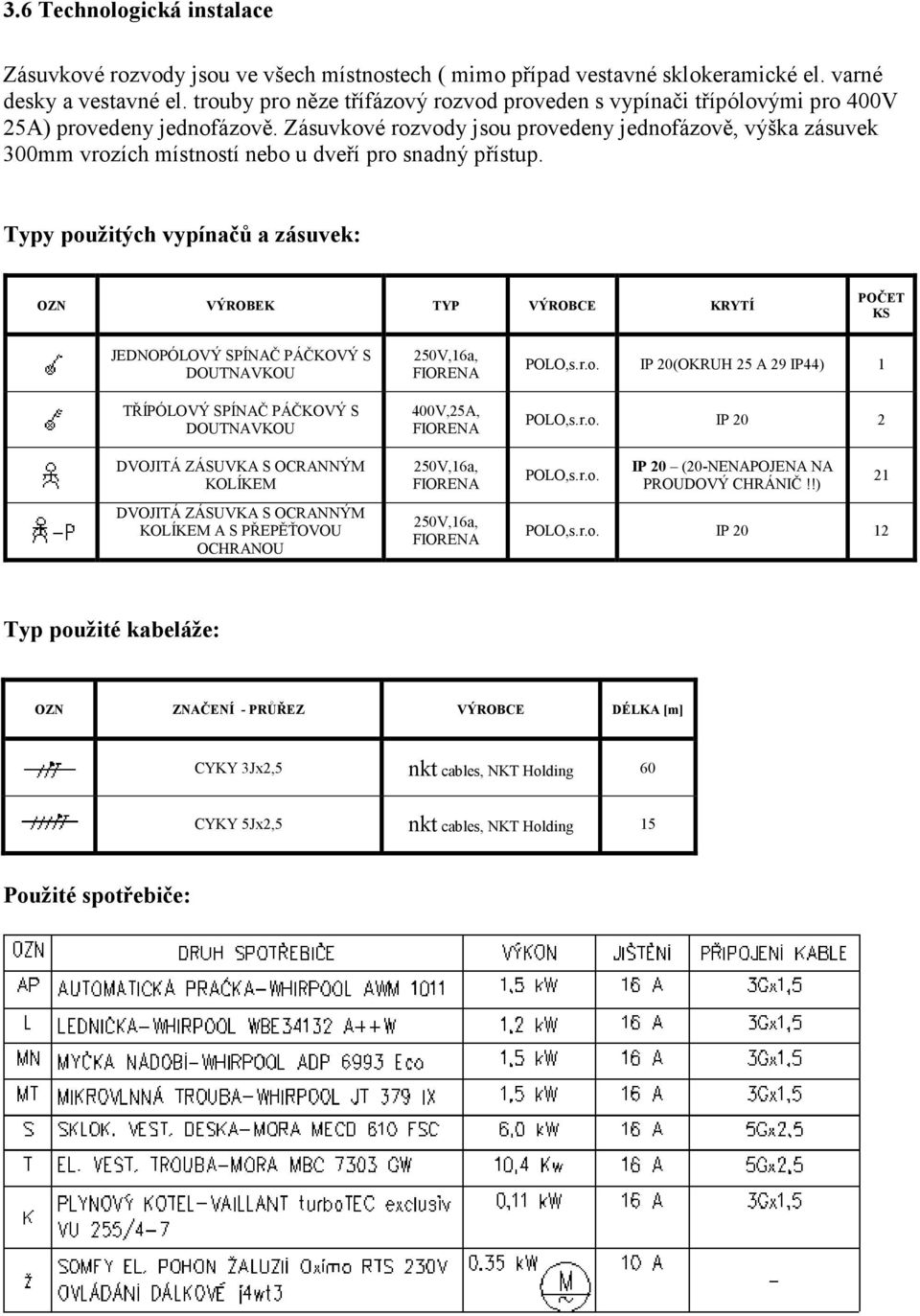

10 3.6 Technologická instalace Zásuvkové rozvody jsou ve všech místnostech ( mimo případ vestavné sklokeramické el. varné desky a vestavné el. trouby pro něze třífázový rozvod proveden s vypínači třípólovými pro 400V 25A) provedeny jednofázově. Zásuvkové rozvody jsou provedeny jednofázově, výška zásuvek 300mm vrozích místností nebo u dveří pro snadný přístup. Typy použitých vypínačů a zásuvek: OZN VÝROBEK TYP VÝROBCE KRYTÍ POČET KS JEDNOPÓLOVÝ SPÍNAČ PÁČKOVÝ S DOUTNAVKOU TŘÍPÓLOVÝ SPÍNAČ PÁČKOVÝ S DOUTNAVKOU DVOJITÁ ZÁSUVKA S OCRANNÝM KOLÍKEM DVOJITÁ ZÁSUVKA S OCRANNÝM KOLÍKEM A S PŘEPĚŤOVOU OCHRANOU 250V,16a, FIORENA 400V,25A, FIORENA 250V,16a, FIORENA 250V,16a, FIORENA POLO,s.r.o. IP 20(OKRUH 25 A 29 IP44) 1 POLO,s.r.o. IP 20 2 POLO,s.r.o. IP 20 (20-NENAPOJENA NA PROUDOVÝ CHRÁNIČ!!) POLO,s.r.o. IP Typ použité kabeláže: OZN ZNAČENÍ - PRŮŘEZ VÝROBCE DÉLKA [m] CYKY 3Jx2,5 nkt cables, NKT Holding 60 CYKY 5Jx2,5 nkt cables, NKT Holding 15 Použité spotřebiče:

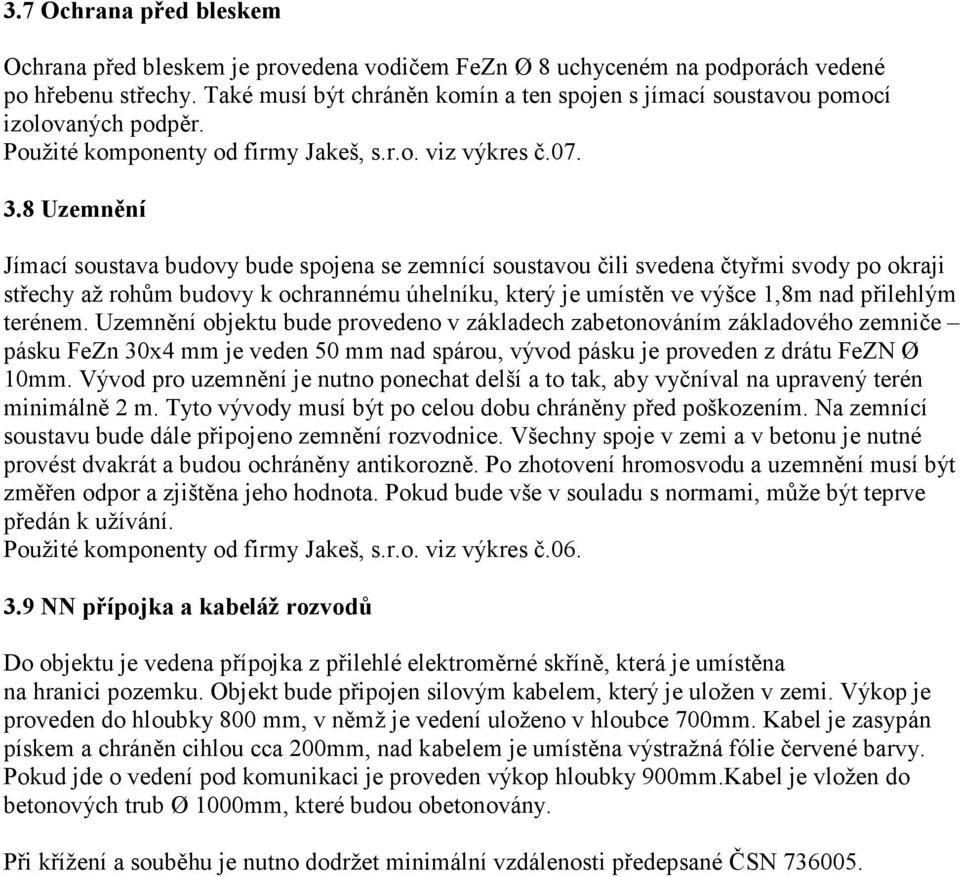

11 3.7 Ochrana před bleskem Ochrana před bleskem je provedena vodičem FeZn Ø 8 uchyceném na podporách vedené po hřebenu střechy. Také musí být chráněn komín a ten spojen s jímací soustavou pomocí izolovaných podpěr. Použité komponenty od firmy Jakeš, s.r.o. viz výkres č Uzemnění Jímací soustava budovy bude spojena se zemnící soustavou čili svedena čtyřmi svody po okraji střechy až rohům budovy k ochrannému úhelníku, který je umístěn ve výšce 1,8m nad přilehlým terénem. Uzemnění objektu bude provedeno v základech zabetonováním základového zemniče pásku FeZn 30x4 mm je veden 50 mm nad spárou, vývod pásku je proveden z drátu FeZN Ø 10mm. Vývod pro uzemnění je nutno ponechat delší a to tak, aby vyčníval na upravený terén minimálně 2 m. Tyto vývody musí být po celou dobu chráněny před poškozením. Na zemnící soustavu bude dále připojeno zemnění rozvodnice. Všechny spoje v zemi a v betonu je nutné provést dvakrát a budou ochráněny antikorozně. Po zhotovení hromosvodu a uzemnění musí být změřen odpor a zjištěna jeho hodnota. Pokud bude vše v souladu s normami, může být teprve předán k užívání. Použité komponenty od firmy Jakeš, s.r.o. viz výkres č NN přípojka a kabeláž rozvodů Do objektu je vedena přípojka z přilehlé elektroměrné skříně, která je umístěna na hranici pozemku. Objekt bude připojen silovým kabelem, který je uložen v zemi. Výkop je proveden do hloubky 800 mm, v němž je vedení uloženo v hloubce 700mm. Kabel je zasypán pískem a chráněn cihlou cca 200mm, nad kabelem je umístěna výstražná fólie červené barvy. Pokud jde o vedení pod komunikaci je proveden výkop hloubky 900mm.Kabel je vložen do betonových trub Ø 1000mm, které budou obetonovány. Při křížení a souběhu je nutno dodržet minimální vzdálenosti předepsané ČSN
