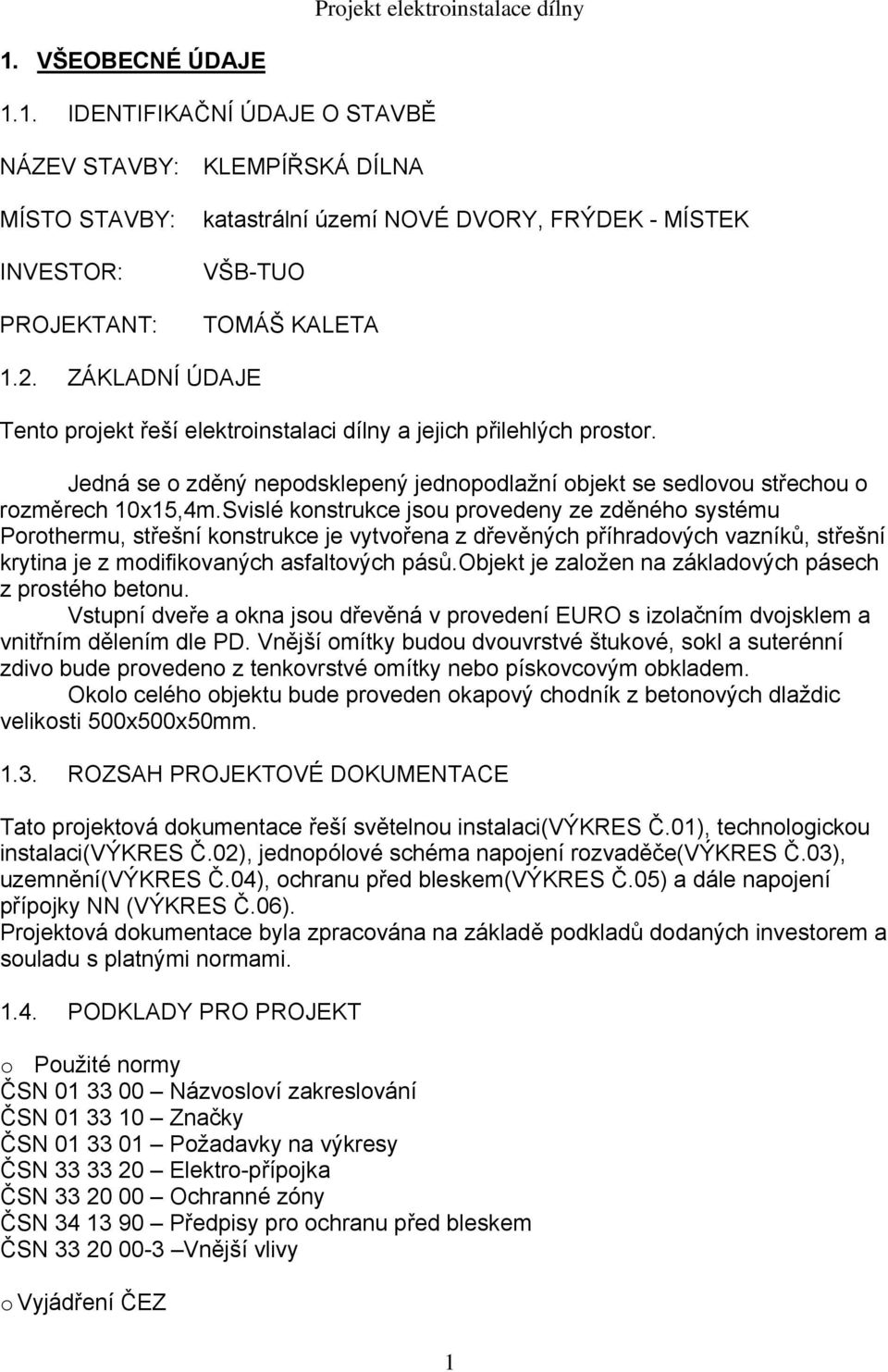

1 1. VŠEOBECNÉ ÚDAJE 1.1. IDENTIFIKAČNÍ ÚDAJE O STAVBĚ NÁZEV STAVBY: KLEMPÍŘSKÁ DÍLNA MÍSTO STAVBY: INVESTOR: PROJEKTANT: katastrální území NOVÉ DVORY, FRÝDEK - MÍSTEK VŠB-TUO TOMÁŠ KALETA 1.2. ZÁKLADNÍ ÚDAJE Tento projekt řeší elektroinstalaci dílny a jejich přilehlých prostor. Jedná se o zděný nepodsklepený jednopodlažní objekt se sedlovou střechou o rozměrech 10x15,4m.Svislé konstrukce jsou provedeny ze zděného systému Porothermu, střešní konstrukce je vytvořena z dřevěných příhradových vazníků, střešní krytina je z modifikovaných asfaltových pásů.objekt je založen na základových pásech z prostého betonu. Vstupní dveře a okna jsou dřevěná v provedení EURO s izolačním dvojsklem a vnitřním dělením dle PD. Vnější omítky budou dvouvrstvé štukové, sokl a suterénní zdivo bude provedeno z tenkovrstvé omítky nebo pískovcovým obkladem. Okolo celého objektu bude proveden okapový chodník z betonových dlaždic velikosti 500x500x50mm ROZSAH PROJEKTOVÉ DOKUMENTACE Tato projektová dokumentace řeší světelnou instalaci(výkres Č.01), technologickou instalaci(výkres Č.02), jednopólové schéma napojení rozvaděče(výkres Č.03), uzemnění(výkres Č.04), ochranu před bleskem(výkres Č.05) a dále napojení přípojky NN (VÝKRES Č.06). Projektová dokumentace byla zpracována na základě podkladů dodaných investorem a souladu s platnými normami PODKLADY PRO PROJEKT o Použité normy ČSN Názvosloví zakreslování ČSN Značky ČSN Požadavky na výkresy ČSN Elektro-přípojka ČSN Ochranné zóny ČSN Předpisy pro ochranu před bleskem ČSN Vnější vlivy o Vyjádření ČEZ 1

2 o Katastrální mapy o Protokol o vnějších vlivů o Prováděcí projekt klempířské dílny stavební výkresy 1:50 (půdorys,základy,střecha) o Údaje o denním osvětlení o Zdravotechnika o Technologické vybavení dílny 2. ČÁST SVĚTELNĚTECHNICKÁ Umělé osvětlení je zajištěno.jejich rozmístění a soupis je uveden na výkrese číslo VÝPOČET OSVĚTLENÍ Výpočet byl proveden tokovou metodou a pomocí výpočetního programu INGE Wils METODA TOKOVÁ Dílna 1.01 EM. S ns η os. z.φ s kde n S počet svítidel osvětlovací soustavy (ks) Ø S světelný tok jednoho svítidla (lm) E m udržovaná osvětlenost prostoru (lx) η os činitel využití osvětlovací soustavy (%),který je uváděn v katalogových listech výrobců svítidel v závislosti na činiteli místnosti a odraznosti povrchu místnost z udržovací činitel (0,45-0,65) v závislosti na druhu místnosti S plocha místnosti (m 2 ) S9,0.9,282,8 E m 300 η os 5. h.( am + b k a. b m m m ) 5.2,3.(9,0 + 9,2) 2,58 3 η 9,0.9,2 os 0,451 kde h je závěsná výška ( m) a určí se ze vztahu hh m -h 1 -h 3 h m je výška místnosti : 4m h 1 vzdálenost svítidla od stropu : 0,5m h 3 výška srovnávací roviny : 1,2m a m šířka místnosti : 9,0m b m délka místnosti : 9,2m n S EM. S η. z. φ os s ,8 0,451.0,5.(2.5200) 8,8 9 2

3 Volím počet svítidel 9 Typ LINDA šířka 199 mm a 318 lineární zářivky T8,pative G13,230V/50Hz,2x58W,délka 1570 TRUBICOVÁ ZÁŘIVKA 2x průměr trubice 26 mm,l4 58W. VÝPOČETNÍ PROGRAM INGE Wils 6.2. PŘÍLOHA č.2 VÝPOČET OSVĚTLENÍ POMOCÍ VÝPOČETNÍHO PROGRAMU (INGE Wils) 2.2. SVĚTELNÉ ZDROJE A SVÍTIDLA č.m. Název Plocha [m 2 ] Onačení Typ Počet svítidel 101. Dílna 82,8 A 2x58W Chodba 12,9 D 1x36W Kancelář 10,7 E 4x18W Předsíň WC 3,1 C 2x28W WC 5,8 C,F 2x28,1x100W 1/ Šatna 6,4 B 3x24W Sprchy 6,6 B 3x24W 2 3. ČAST ELEKTROTECHNICKÁ 3.1. TECHNICKÉ ÚDAJE NAPÁJECÍ SOUSTAVA 3+N+PE AC 50Hz, 400V/230 TNS Vstupní jistič Instalovaný výkon Součinitel náročnosti Výpočtové zatížení 16A Pio1,976 kw Pim7,15 kw ß0,65 P P Pio+Pim *ß1,976+7,155,9kW -cosφ 0,8 -napětí U F 400V Pp 5,9 Výpočtový proud Ip 10,69A ZVOLENO JIŠTĚNÍ 16 A 3. U cosϕ ,8 F 3

4 3.2. ROZVADĚČ Provedení: skříňový Typ: Rozměr: 600x800/2200 mm Krytí: IP 40/IP SVĚTELNÁ INSTALACE Osvětlení objektu je zajištěno z rozvaděče, který je umístěn v dílně. Ve všech místnostech kromě dílny jsou provedeny obvody jednofázové, v dílně pak obvody tříarové s vypínačem dvoutlačitkovým a to z důvodu vyloučení stroboskopického jevu. Výška umístění vypínače je výšce 1,2m nad podlahou. Vodiče světelných obvodů jsou vedeny ve vysekaných drážkách ve zdivu. Krabice jsou zapuštěny ve vysekaných drážkách ve zdivu. Krabice jsou zapuštěny ve zdivu a lícují s vnitřní omítkou TECHNOLOGICKÁ INSTALACE V dílně je umístěno celkem 4 strojů (M1,M2, M3,M4). Vedení elektroinstalace je realizováno přímým spojením rozvaděče a stroje. Motorické rozvody jsou třifázové. Pro ovládání je na zdi umístěn třípólový vypínač. Zásuvkové rozvody jsou ve všech místnostech kromě dílny provedeny jednofázově, v dílně pak třífázově. Zásuvková skříň je napojena na třífázový obvod s bezpečnostním vypínačem. Přívody ke strojům jsou vedeny po stěnách v krytých plastových žebrech se zvýšenou odolností proti požáru OCHRANA PŘED BLESKEM A UZEMNĚNÍ Ochrana před bleskem je provedena vodičem FeZN Ø 8mm uchycených na podpěrách vedeným na hřebeni střechy a svedena čtyřmi svody po okraji střechy až k ochrannému úhelníku, který je umístěn ve výšce 1,8m nad přilehlým terénem. Celkem je použito tří jímacích tyčí, které jsou osově vzdáleny 5m. Pro uzemnění je zvolen základový zemnič. Jedná se o pásek FeZN Ø 30x4mm, který je zabetonován v základech a je veden 50mm nad spárou. Vývod pásku je proveden z drátu FeZN Ø 10mm.Tento drát je z části veden v podlaze objektu. Z tohoto důvodu je nutno v průběhu výstavby zabezpečit přívod tohoto drátu. Vývod pro uzemnění je nutno ponechat delší a to tak, aby vyčníval na upravený terén minimálně 2m.Tyto vývody musí být po celou dobu chráněny před poškozením. Svody jsou vedeny po fasádě ve vzdálenosti 700 mm od rohu objektu NAPOJENÍ OBKEKTU,PŘÍPOJKA NN Do objektu je vedena přípojka z přilehlé elektroměrné skříně, která je umístěna na hranici pozemku. Zemí práce se budou provádět stejně, mimo vedení pod komunikaci je proveden výkop hloubky 800mm v němž je vedení uloženo v hloubce 700mm.Kabel je zasypán pískem a chráněn cihlou cca 200mm, nad kabelem je umístěna výstražná fólie červené 4

5 barvy. Pokud jde o vedení pod komunikaci je proveden výkop hloubky 900mm.Kabel je vložen do betonových trub Ø 1000mm,které budou obetonovány. Při křížení a souběhu je nutno dodržet minimální vzdálenosti předepsané ČSN OCHRANA PŘED ÚRAZEM ELEKTRICKÝM PROUDEM Ochrana před úrazem elektrickým proudem je provedena automatickým odpojením od zdroje, ochranným pospojováním a proudovými chrániči. Proudovými chrániči, které je nutno použít u světelných a zásuvkových obvodů v instalaci venkovních rozvodů a koupelen. 4. SPECIFIKACE MATERIÁLU Světelná instalace Označení Typ svítidla Výkon [W] IP Počet svítidel A průmyslové 2x28 IP43 9 B žárovkové 3x24 IP20 4 C žárovkové 2x28 IP20 1 D chodbové 1x36 IP20 3 E kancelářské 4x18 IP20 4 F žárovkové 1x100 IP20 1 Motorická instalace Ozn. Název spotřebiče Výkon [W] Jištění [A] KABEL CYKY M1 Dvoumotorová bruska 0,7 16 5Jx1,5 M2 Vrtačka sloupová Jx4 M3 Vrtačka stolní 0, Jx2,5 M4 Ohýbačka plechu 1,9 20 5Jx2,5 Vypínače Typ Počet [ks] Jednopólový 3 Střídavý 2 Křížový 1 Tlačítkový 2 Zásuvky Prvek Počet [ks] Dvojitá zásuvka 10 Jednoduchá zásuvka s proudovým chráničem 1 Zásuvka třífázová 2 5

6 Rozvaděč Prvek Počet [ks] Skříňový rozvaděč 1 Jistič F/10A 6 Jistič F/16A 7 Jistič F/20A 2 Jistič F/25A 1 Kabel KABEL CYKY Délka [m] 5Jx1,5 77,5 5Jx2,5 61,15 5Jx4 8,3 Ochrana před bleskem Prvek Projekt elektroinstalace dílny Drát FeZN Ø10mm m 6 Drát FeZN Ø8mm m 36,3 Pásek FeZN 30x4mm m 47,6 Ochranný úhelník ks 4 Jímací tyč ks 3 Zemní tyč ks 8 Svorka okapová SO ks 4 Svorka zkušební SZ ks 4 Svorka křížová SK ks 8 Podpěra jímacího vedení ks 24 MJ 6
