Technický ceník Solární sestavy CONCEPT 2010 a komponenty

Transkript

1 Technický ceník Solární sestavy CONCEPT 2010 a komponenty Značka pro odborné montážní firmy

2 Teorie solárních systémů Slunce se řadí mezi alternativní zdroje a jeho význam roste v souvislosti s růstem cen fosilních paliv a znečištěním atmosféry. V domácnosti a jiných objektech je možné využít solární techniku pro ohřev vody na mytí (TV), pro ohřev bazénu (BAZ) a pro podporu topení (AKU). Co ovlivňuje zisk tepla ze Slunce? Geografické podmínky Sluneční záření má různou intenzitu podle zeměpisné šířky, podle nadmořské výšky, podle míry znečištění v atmosféře a částečně podle charakteru krajiny. Meterologické podmínky Nejvíce ovlivňuje solární techniku oblačnost, mlhy a teploty. Oblačnost a mlhy snižují intenzitu záření. S nižší teplotou se snižuje účinnost kolektorů. Průměrné hodnoty slunečního svitu pro Českou republiku Měsíc Hod. svitu Dopad záření kwh Princip funkce solárních kolektorů Viditelné záření se přeměňuje v solárních kolektorech (na absorberech) na teplo, které odnímá proudící kapalina (nejčastěji nemrznoucí směs). Teplo se předává přes výměník vodě, kterou chceme ohřívat pitná voda (PV) se ohřívá na teplou vodu (TV), topná voda se ohřívá pro předání tepla v radiátorech, podlahových trubkách nebo konvertorech a bazénová voda se ohřívá většinou ve fi ltračním okruhu bazénu. V technickém ceníku solárních sestav CONCEPT jsou uvedeny maloobchodní brutto ceny bez DPH. Ceny platné od Tiskové chyby vyhrazeny. Firma PTÁČEK velkoobchod, a.s., si vyhrazuje právo změn. 2 Technický ceník Solární sestavy CONCEPT a komponenty 2010

3 OONCEPT SOLÁRNÍ SYSTÉMY OBRÁZEK NÁZEV ROZMĚR BARVA CONCEPT SOLÁRNÍ SYSTÉMY Slunce se řadí mezi alternativní zdroje energije a jeho význam stále roste v souvislosti s růstem cen fosilních paliv a znečištěním atmosféry. Solární systémy lze využít jak v domácnosti, tak i průmyslových aplikacích pro ohřev vody, bazénu nebo i jako podporu vytápění. Spolu s dodavatelem solárních systémů jsme pro vás připravili vhodně navržené sestavy které téměř plně pokrývají možnosti použití solárních systému. Výhodou sestav je odzkoušená funkčnost jednotlivých komponentů a hlavně ucelená dodávka všech součástí, které potřebujete pro váš systém bez nutnosti vyhledávání a výběru jednotlivých komponentů. CENA v Kč SOLÁRNÍ SESTAVY CONCEPT Solární sestavy CONCEPT - se dodávají v provedení: EKO - ohřev TV TOP - ohřev TV a bazénu nebo jen ohřev bazénu EXTRA - Ohřev TV a podpora vytápění COMPLEX - ohřev TV, bazénu a podpora vytápění CONCEPT EKO - ohřev TV Solární systém s akumulací teplé vody ve smaltovaném zásobníku. U sestav Concept si můžete zvolit provedení s Concept 100 plochými nebo Concept 200 trubicovými kolektory. Dále je možno zvolit sestavu se zásobníkem s jedním výměníkem - zdroj energie pouze solární kolektory, nebo dvěma výměníky pro připojení dalšího zdroje tepla například plynového kotle. Sestavy jsou standardně dodávány s montážní sadou na šikmé střechy (háky a konstrukce). Lze dodat i montážní sadu na rovnou střechu nebo montážní sadu pro upevnění na střechu s plechovou nebo šindelovou krytinou (místo háků jsou dodány upevňovací tyče s vruty) - tento požadavek je nutno uvést při objednání. Sestava pro ohřev vody zásobník s 1-výměníkem deskové kolektory Concept FSC 21 Concept 100, EKO-211, 1xkolektor, zásobník Concept 100, EKO-312, 2xkolektor, zásobník Concept 100, EKO-413, 3xkolektor, zásobník Concept 100, EKO-514, 4xkolektor, zásobník 2,1m 2, 200l 4,2m 2, 300l 6,3m 2, 400l 8,4m 2, 500l 4T T T T Sestava pro ohřev vody zásobník s 1-výměníkem trubicové kolektory Concept VSC 25 Concept 200, EKO-332, 2xkolektor, zásobník - NEW Concept 200, EKO-533, 3x kolektor, zásobník - NEW 3,2m 2, 300l 4,8m 2, 500l 4T T Sestava pro ohřev vody zásobník s 2-výměníky, deskové kolektory Concept FSC 21 Concept 100, EKO-221, 1xkolektor, zásobník Concept 100, EKO-322, 2xkolektor, zásobník Concept 100, EKO-423, 3xkolektor, zásobník Concept 100, EKO-524, 4xkolektor, zásobník 2,1m 2, 200l 4,2m 2, 300l 6,3m 2, 400l 8,4m 2, 500l 4T T T T Sestava pro ohřev vody zásobník s 2-výměníky, trubicové kolektory Concept VSC 25 Concept 200, EKO-342, 2xkolektor, zásobník - NEW Concept 200, EKO-543, 3xkolektor, zásobník - NEW 3,2m 2, 300l 4,8m 2, 500l 4T T Sestava obsahuje: kolektory, montážní sadu, odvzdušňovací ventil, hnací sadu, nemrznoucí směs, expanzní nádobu, zásobník TV, směšovací ventil, regulaci

4 OONCEPT SOLÁRNÍ SYSTÉMY OBRÁZEK NÁZEV ROZMĚR BARVA CENA v Kč CONCEPT TOP sestava pro ohřev bazénu a TV Solární systém pro ohřev bazénu pomocí nerezového trubkového výměníku s a nebo bez akumulace teplé vody ve smaltovaném zásobníku. U sestav Concept si můžete vybrat provedení s Concept 100 plochými nebo Concept 200 trubicovými kolektory. Dále je možno zvolit sestavu se zásobníkem s jedním výměníkem - zdroj energie pouze solární kolektory, nebo dvěma výměníky pro připojení dalšího zdroje tepla například plynového kotle. Regulace umožňuje volit prioritu mezi zásobníkem a bazénem pomocí servoventilu. Sestavy jsou standartně dodávány s montážní sadou na šikmé střechy (háky a konstrukce). Lze dodat i montážní sadu na rovnou střechu nebo montážní sadu pro upevnění na střechu s plechovou nebo šindelovou krytinou (místo háků jsou dodány upevňovací tyče s vruty) - tento požadavek je nutno uvést při objednání. Sestava pro ohřev bazénu bez zásobníku TV - deskové kolektory Concept FSC 21 Concept 100, TOP-004, ohřev venkovního bazénu, 4 kolektory Concept 100, TOP-006, ohřev vnitřního bazénu, 6 kolektorů 8,4m 2 4T ,6m 2 4T Sestava pro ohřev bazénu, zásobník s 1 výměníkem - deskové kolektory Concept FSC 21 Concept 100, TOP-314, 4x kolektor, zásobník 8,4m 2, 300l 4T Concept 100, TOP-516, 6x kolektor, zásobník 12,6m 2, 500l 4T Sestava pro ohřev bazénu, zásobník s 2 výměníky - deskové kolektory Concept FSC 21 Concept 100, TOP-324, 4x kolektor, zásobník 8,4m 2, 300l 4T Concept 100, TOP-526, 6x kolektor, zásobník 12,6m 2, 500l 4T Sestava pro ohřev bazénu, zásobník s 1 výměníkem, trubicové kolektory Concept VSC 25 Concept 200, TOP-333, 3x kolektor, zásobník 4,8m 2, 300l 4T Concept 200, TOP-534, 4x kolektor, zásobník 6,4m 2, 500l 4T Sestava pro ohřev bazénu + zásobník s 2-výměníky, trubicové kolektory Concept VSC 25 Concept 200, TOP-343, 3x kolektor, zásobník 4,8m 2, 300l 4T Concept 200, TOP-544, 4x kolektor, zásobník 6,4m 2, 500l 4T Sestava obsahuje: kolektory, montážní sadu, odvzdušňovací ventil, hnací sadu, nemrznoucí směs, expanzní nádobu, ohřívač TV, směšovací ventil, regulace, bazénový výměník, bazénová sada, servoventil 4 Technický ceník Solární sestavy CONCEPT a komponenty 2010

5 OONCEPT SOLÁRNÍ SYSTÉMY OBRÁZEK NÁZEV ROZMĚR BARVA CENA v Kč CONCEPT EXTRA sestava pro ohřev vody a podporu vytápění Solární systém s akumulací energie v multifunkční nádobě. Tato nádoba slouží k ohřevu teplé vody i pro podporu vytápění. Na nádobu lze připojit a další zdroje tepla jako například plynový kotel, tepelné čerpadlo popřípadě elekrickou patronu. Výhoudou je použití pouze jedné multifunkční nádoby pro celý objekt. U sestav Concept si můžete zvolit provedení s Concept 100 plochými nebo Concept 200 trubicovými kolektory. Sestavy jsou standartně dodávány s montážní sadou na šikmé střechy (háky a konstrukce). Lze dodat i montážní sadu na rovnou střechu nebo montážní sadu pro upevnění na střechu s plechovou nebo šindelovou krytinou (místo háků jsou dodány upevňovací tyče s vruty) - tento požadavek je nutno uvést při objednání. Sestava pro ohřev vody a podporu vytápění, deskové kolektory Concept FSC 21 Concept 100, EXTRA-754, 4x kolektor, zásobník Concept 100, EXTRA-756, 6x kolektor, zásobník 8,4m 2, 750l 12,6m 2, 750l 4T T Sestava pro ohřev vody a podporu vytápění, trubicové kolektory Concept VSC 25 Concept 200, EXTRA-763, 3x kolektor, zásobník 4,8m 2, 750l 4T Concept 200, EXTRA-764, 4x kolektor, zásobník 6,4m 2, 750l 4T Sestava obsahuje: kolektory, montážní sadu, odvzdušňovací ventil, hnací sadu,nemrznoucí směs, expanzní nádobu, solární akumulátor Delta, směšovací ventil, regulace CONCEPT COMPLEX sestava pro ohřev vody, podporu vytápění a bazén Solární systém s akumulací energie v multifunkční nádobě a ohřevem bazénu pomocí nerezového trubkového výměníku. Nádoba slouží k ohřevu teplé vody i pro podporu vytápění. Na nádobu lze připojit další zdroje tepla jako například plynový kotel, tepelné čerpadlo popřípadě elekrickou patronu. Regulace umožňuje volit prioritu mezi zásobníkem a bazénem pomocí servoventilu. Výhoudou je použití pouze jedné multifunkční nádoby pro celý objekt. U sestav Concept si můžete zvolit provedení s Concept 100 plochými nebo Concept 200 trubicovými kolektory. Sestavy jsou standartně dodávány s montážní sadou na šikmé střechy (háky a konstrukce). Lze dodat i montážní sadu na rovnou střechu nebo montážní sadu pro upevnění na střechu s plechovou nebo šindelovou krytinou (místo háků jsou dodány upevňovací tyče s vruty) - tento požadavek je nutno uvést při objednání. Sestava pro ohřev vody,podporu vytápění a bazén, zásobník s 2-výměníky, deskové kolektory Concept FSC 21 Concept 100, COMPLEX-756, 6x kolektor, 12,6m 2, 750l 4T zásobník Concept 100, COMPLEX-758, 8x kolektor, zásobník 16,8m 2, 750l 4T Sestava pro ohřev vody,podporu vytápění a bazén, zásobník s 2-výměníky, trubicové kolektory Concept VSC 25 Concept 200, COMPLEX-765, 5x kolektor, 8m 2, 750l 4T zásobník Concept 200, COMPLEX-766, 6x kolektor, zásobník 9,6m 2, 750l 4T Sestava obsahuje: kolektory, montážní sadu, odvzdušňovací ventil, hnací sadu, nemrznoucí směs, expanzní nádobu, solární akumulátor Delta, směšovací ventil, regulaci, bazénový výměník, bazénová sada, servoventil Upozornění: při montáži solárních systémů pájením je třeba použít pájku s obsahem stříbra, v případě lisování se používají tvarovky s červeným těsnícím kroužkem. Teploty v systému mohou dosahovat až 200 C a běžné spoje nejsou na tyto teploty dimenzovány

6 KOLEKTORY FSC OBRÁZEK NÁZEV DOPLŇKOVÉ CENA v KČ CONCEPT 100 Kolektor FSC 21 Deskový solární kolektor provedení H plášť kolektoru z hliníku, trubky a absorběr z mědi TiNox selektivní vrstva absorbéru TiNox SO Technické údaje Absorbční plocha Hmotnost Objem Koefi cient absorbce Koefi cient emise Připojení 4 Maximální průtok 2,1 m 2 35 kg 1,07 l 0,95 0,05 G 3/4 200 l/hod. CONCEPT 100 Kolektor FSC 24 Deskový solární kolektor provedení U plášť kolektoru z hliníku, trubky a absorběr z mědi TiNox selektivní vrstva absorbéru TiNox GT Technické údaje Absorbční plocha Hmotnost Objem Koefi cient absorbce Koefi cient emise Připojení 2 Maximální průtok 2,4 m 2 45 kg 1,5 l 0,95 0,05 G 1/2 105 l/hod. Uchycení kolektorů na šikmou střechu bez úchytů NS-10-1 pro 1 kolektor, Al profi l 1300 mm NS-10-2 pro 2 kolektory, Al profi l 2500 mm NS-10-3 pro 3 kolektory, Al profi l 3700 mm potřeba 4 úchyty potřeba 6 úchytů potřeba 8 úchytů 4T T T Sady obsahují 2 Al profi l, kameny se šroubem boční příložky a podpěry kolektorů. Úchyty objednat. Úchyty pro ns podle typu střechy Hák PS nerez s plochou pevný Hák PSS nerez s plochou stavitelný Hák LS nerez L pevný Hák LSS nerez L stavitelný Vrut M mm nerez s deskou Al Vrut M mm nerez s deskou Al Vrut M mm nerez s deskou Al tašky tašky (s náklonem) plech rovný, lepenka plech rovný, lepenka SR SR SR SR SR SR SR T1 Teleskopická tyč pro změnu sklonu o 35 T2 Teleskopická tyč pro změnu sklonu o 45 SU SU NS-10-1-ZJ pro 1 kolektor, Al profi l 1300 mm obsahuje háky pro taškové kritiny pro změnu světové strany 4T Uchycení kolektorů na rovnou střechu V-10-1 pro 1 kolektor, Al profi l 1300 mm V-10-2 pro 2 kolektory, Al profi l 2500 mm V-10-3 pro 3 kolektory, Al profi l 3700 mm 2 ks 3 ks 4 ks 4T T T Sady obsahují 2 Al profi l, Pzn konstrukci, zavětrování, kameny se šroubem,boční příložky. KOMPONENTY (náhradní díly) AL6 profi l 6 m S1 Spojka Al profi lů K1 Kámen na montáž do Al profi lu K2 Příložka ke kamenu pro ucycení kolektoru D1 Držák kolektoru spodní Al 4T T K1 K2 SC Technický ceník Solární sestavy CONCEPT a komponenty 2010

7 KOLEKTOR FSC 21H OBRÁZEK NÁZEV DOPLŇKOVÉ CENA v KČ CONCEPT 100 Kolektor FSC Horizontál Deskový solární kolektor horizontální provedení H plášť kolektoru z hliníku, trubky a absorběr z mědi TiNox selektivní vrstva absorbéru TiNox SO Technické údaje Absorbční plocha Hmotnost Objem Koefi cient absorbce Koefi cient emise Připojení 4 Maximální průtok 2,1 m 2 35 kg 1,07 l 0,95 0,05 G 3/4 200 l/hod. Uchycení kolektorů na šikmou střechu bez úchytů NS-10-1 H pro 1 kolektor, Al profi l 2100 mm NS-10-2 H pro 2 kolektory, Al profi l 4200 mm potřeba 4 úchyty potřeba 6 úchytů 4T T Sady obsahují 2 Al profi l, kameny se šroubem, boční příložky a podpěry kolektorů. Úchyty objednat. Úchyty pro ns podle typu střechy Hák PS nerez s plochou pevný Hák PSS nerez s plochou stavitelný Hák LS nerez L pevný Hák LSS nerez L stavitelný Vrut M mm nerez s deskou Al Vrut M mm nerez s deskou Al Vrut M mm nerez s deskou Al tašky tašky (s náklonem) plech rovný, lepenka plech rovný, lepenka SR SR SR SR SR SR SR Uchycení kolektorů na rovnou střechu V-10-1 H pro 1 kolektor, Al profi l 2100 mm V-10-2 H pro 2 kolektory, Al profi l 4200 mm 2 ks 3 ks 4T T Sady obsahují 2 Al profi l, Pzn konstrukci se zavětrování, kameny se šroubem, boční příložky. Pro uchycení kolektorů na rovnou střechu lze použít plastou vanu 1 plastovou vanu SolTub + NS-10-1 H 2 plastovou vanu SolTub + NS-10-2 H pro 1 kolektor pro 2 kolektory SolTub plastová vana pro uchycení do volného prostoru (neobsahuje zatěžovací materiál) pro 1 kolektor PO KOMPONENTY (náhradní díly) AL6 profi l 6 m S1 Spojka Al profi lů K1 Kámen na montáž do Al profi lu K2 Příložka ke kamenu pro ucycení kolektoru D1 Držák kolektoru spodní Al 4T T K1 K2 SC

8 KOLEKTORY VSC OBRÁZEK NÁZEV DOPLŇKOVÉ CENA v KČ CONCEPT 100 Kolektor VSC Trubicový solární kolektor průtočný. Vakuové trubice s potrubím a absorbérem z mědi. Za trubicemi je zrcadlová plocha pro zvýšení účinnosti. Vakuový GT Technické údaje Absorbční plocha Hmotnost Objem Koefi cient absorbce Koefi cient emise Připojení 2x Maximální průtok Počet trubic 1,6 m 2 31 kg 1,6 l 0,96 0,06 Rp 3/4 30 l/hod. 10 ks Uchycení kolektorů na šikmou střechu bez úchytů NS-10-1VSC pro 1 kolektor, Pzn L profi ly NS-10-2VSC pro 2 kolektory, Pzn L profi ly NS-10-3VSC pro 3 kolektory, Pzn L profi ly potřeba 4 úchyty potřeba 6 úchytů potřeba 8 úchytů 4T T T Sady obsahují Pzn L profi l, kameny se šroubem. Úchyty objednat. Úchyty pro ns podle typu střechy Hák PS nerez s plochou pevný Hák PSS nerez s plochou stavitelný Hák LS nerez L pevný Hák LSS nerez L stavitelný Vrut M mm nerez s deskou Al Vrut M mm nerez s deskou Al Vrut M mm nerez s deskou Al tašky tašky (s náklonem) plech rovný, lepenka plech rovný, lepenka SR SR SR SR SR SR SR T1 Teleskopická tyč pro změnu sklonu o 35 T2 Teleskopická tyč pro změnu sklonu o 45 Al teleskop s kloubem Al teleskop s kloubem SU SU Uchycení kolektorů na rovnou střechu V-10-1 VSC pro 1 kolektor, Pzn L profi ly V-10-2 VSC pro 2 kolektory, Pzn L profi ly V-10-3 VSC pro 3 kolektory, Pzn L profi ly 2 ks 3 ks 4 ks 4T T T Sady obsahují 2 Pzn profi l, Pzn konstrukci, zavětrování, kameny se šroubem, boční příložky. 8 Technický ceník Solární sestavy CONCEPT a komponenty 2010

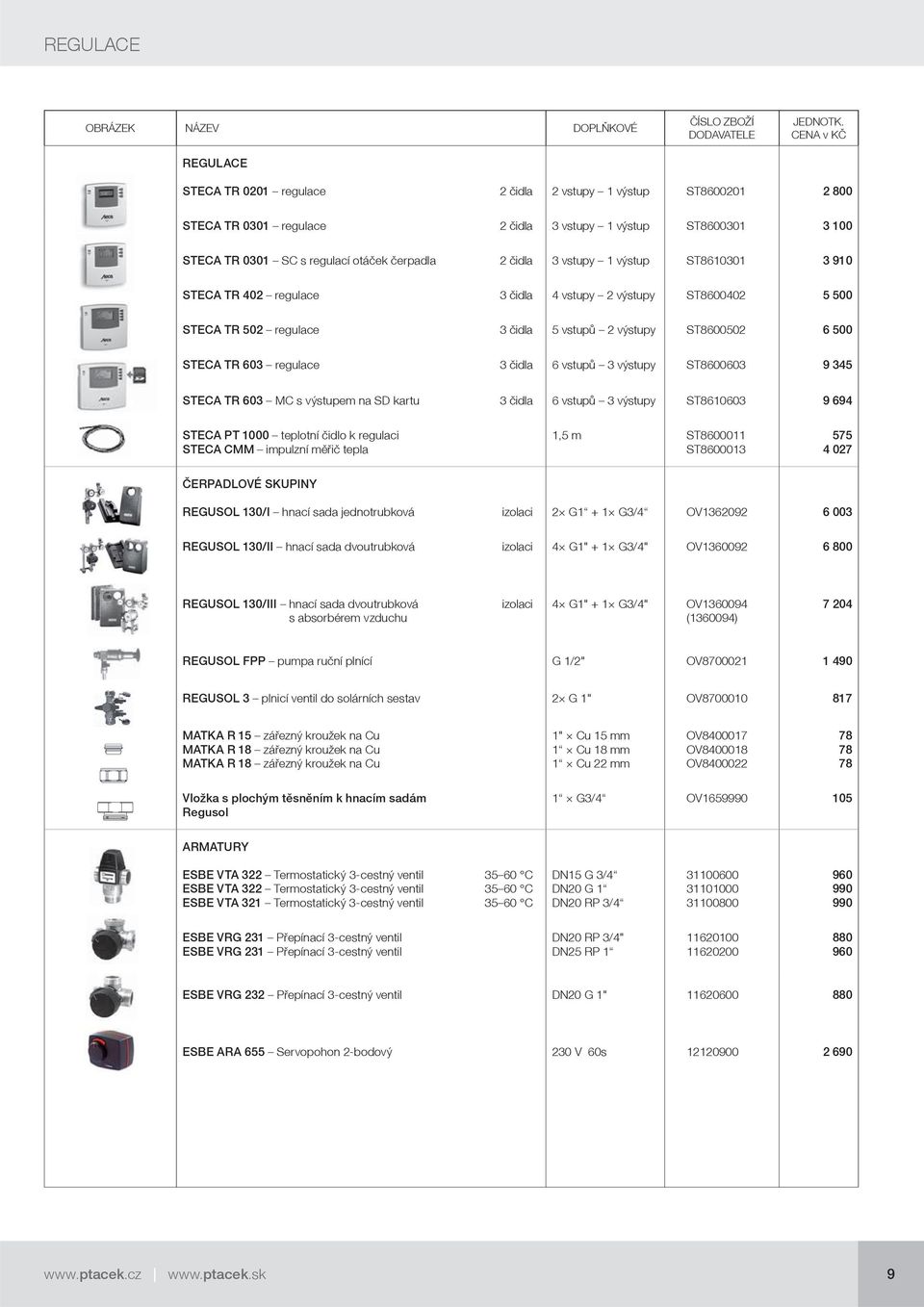

9 REGULACE OBRÁZEK NÁZEV DOPLŇKOVÉ REGULACE CENA v KČ STECA TR 0201 regulace 2 čidla 2 vstupy 1 výstup ST STECA TR 0301 regulace 2 čidla 3 vstupy 1 výstup ST STECA TR 0301 SC s regulací otáček čerpadla 2 čidla 3 vstupy 1 výstup ST STECA TR 402 regulace 3 čidla 4 vstupy 2 výstupy ST STECA TR 502 regulace 3 čidla 5 vstupů 2 výstupy ST STECA TR 603 regulace 3 čidla 6 vstupů 3 výstupy ST STECA TR 603 MC s výstupem na SD kartu 3 čidla 6 vstupů 3 výstupy ST STECA PT 1000 teplotní čidlo k regulaci STECA CMM impulzní měřič tepla 1,5 m ST ST ČERPADLOVÉ SKUPINY REGUSOL 130/I hnací sada jednotrubková izolaci 2 G1 + 1 G3/4 OV REGUSOL 130/II hnací sada dvoutrubková izolaci 4 G1" + 1 G3/4" OV REGUSOL 130/III hnací sada dvoutrubková s absorbérem vzduchu izolaci 4 G1" + 1 G3/4" OV ( ) REGUSOL FPP pumpa ruční plnící G 1/2" OV REGUSOL 3 plnicí ventil do solárních sestav 2 G 1" OV MATKA R 15 zářezný kroužek na Cu MATKA R 18 zářezný kroužek na Cu MATKA R 18 zářezný kroužek na Cu 1" Cu 15 mm 1 Cu 18 mm 1 Cu 22 mm OV OV OV Vložka s plochým těsněním k hnacím sadám Regusol 1 G3/4 OV ARMATURY ESBE VTA 322 Termostatický 3-cestný ventil ESBE VTA 322 Termostatický 3-cestný ventil ESBE VTA 321 Termostatický 3-cestný ventil C C C DN15 G 3/4 DN20 G 1 DN20 RP 3/ ESBE VRG 231 Přepínací 3-cestný ventil ESBE VRG 231 Přepínací 3-cestný ventil DN20 RP 3/4" DN25 RP ESBE VRG 232 Přepínací 3-cestný ventil DN20 G 1" ESBE ARA 655 Servopohon 2-bodový 230 V 60s

10 PŘÍSLUŠENSTVÍ OBRÁZEK NÁZEV DOPLŇKOVÉ CENA v KČ Expanzní nádoby pro solární systémy Cimm Solar 12/10 bez úchytu Cimm Solar 18/10 bez úchytu Cimm Solar 24/10 bez úchytu Cimm Solar 35/10 s úchytem Cimm Solar 50/10 stacionární Cimm Solar 80/10 stacionární 12l 10bar 3/4 18l 10bar 3/4 24l 10bar 3/4 35l 10bar 3/4 50l 10bar 3/4 80l 10bar 1 CI CI CI CI CI CI Příslušenství k expanzním nádobám Držák expanzní nádoby CIMM T RA MK 3/4 kulový kohout se zajištěním MK 1 kulový kohout se zajištěním DN 20 3/4 DN Ventil pojistný pro solární systémy, 6 bar Rp1/2 3/4 160 C SOL 386 PS-3/4 EN- 800, fl exibilní připojení exp. nádoby, bez izolace Rp3/4 800 mm Příslušenství ke kolektorům OS-FR 1/2, odvzdušnění v T pro FSC 24 OS-NR 3/4, odvzdušnění v T pro FSC 21 a VSC 25 1/2 ruční 3/4 ruční 4T T PS-1/2-300, fl exi propojení s izolací kolektorů FSC 24 PS-1/2-800, fl exi připojení s izolací kolektorů FSC24 PS-3/4-800, fl exi připojení s izol. kolektorů VSC a FSC21 Rp1/2 300 mm Rp1/2 800 mm Rp3/4 800 mm 4T T T MS 3/4 víčko mosaz Rp 3/4 pro FSC Těsnění 1/2 SOLAR Těsnění 3/4 SOLAR silikonové 18, mm mm ,15 2,70 Twineflon těsnící vlákno na závity l=175m, do +240 C TWINEFLON 290 Nemrznoucí kapalina Kolekton P super Kolekton P super Kolekton P super 5 l 10 l 25 l Plnící vozík čerpadlo 230 V a PE nádoba 50 litrů 50 l/min, 5 bar SP Unistar 2001-A ruční pumpa do vrtačky 30 l/min, 4 bar ZU REMS Tlaková pumpa Solar push set, nádoba 30 litrů 30 l/min, 4 bar Technický ceník Solární sestavy CONCEPT a komponenty 2010

11 POTRUBÍ OBRÁZEK NÁZEV DOPLŇKOVÉ CENA v KČ Izolace na potrubí solar K-FLEX K-Flex Solar 13/18 v tyčích 2 m K-Flex Solar 13/22 v tyčích 2 m K-Flex Solar 13/28 v tyčích 2 m 13/18 mm 13/22 mm 13/28 mm K-FLEX 13/18 K-FLEX 13/22 K-FLEX 13/ K-Flex Solar 19/18 v tyčích 2 m K-Flex Solar 19/22 v tyčích 2 m K-Flex Solar 19/28 v tyčích 2 m 19/18 mm 19/22 mm 19/28 mm K-FLEX 19/18 K-FLEX 19/22 K-FLEX 19/ K-Flex Solar coils box 25 m 13/18 K-Flex Solar coils box 25 m 13/22 13/18 mm, 25 m 13/22 mm, 25 m K-FLEX 13/18/25 m K-FLEX 13/22/25 m K-Flex Solar coils box 25 m 19/18 K-Flex Solar coils box 25 m 19/22 19/18 mm, 25 m 19/22 mm, 25 m Armaflex HT Armaflex Solar 13/18 v tyčích 2 m HT Armaflex Solar 13/22 v tyčích 2 m HT Armaflex Solar 13/28 v tyčích 2 m 13/18 mm 13/22 mm 13/28 mm HT HT HT HT Armaflex Solar 19/18 v tyčích 2 m HT Armaflex Solar 19/22 v tyčích 2 m HT Armaflex Solar 19/28 v tyčích 2 m 19/18 mm 19/22 mm 19/28 mm HT HT HT ISOLINE lepidlo na kaučukové izolace 0,5 l ISOLINE lepidlo na kaučukové izolace 0,8 l plechovka 0,5 l plechovka 0,8 l ISO.lepidlo ISO.lepidlo ISOLINE termo páska lepící mm 50 mm 15 mm ISO.t.páska 375 Potrubí předizolované nerez trubka DVOJITÉ 2 DN 16 s izolací 14 mm a kabelem 2 DN 20 s izolací 14 mm a kabelem balení 15 m balení 15 m /m 805 /m Příslušenství k potrubí Matice převlečná niklovaná G 3/4 Matice převlečná niklovaná G 1 pro DN 16 pro DN Upevňovací dvojspona 60 mm (pro dvojité potrubí) Upevňovací set (pro jenoduché potrubí) pár ks Klingersil těsnění 3/4 (24/16 2) Klingersil těsnění 1 (30/20 2) ks ks ,70 3,20 Vsuvka silnostěnná G 3/4 mosaz Vsuvka silnostěnná G 1 mosaz ks ks Lis CATS 120 v plastové přepravce ks

12 VÝMĚNÍKY OBRÁZEK NÁZEV DOPLŇKOVÉ CENA v KČ Trubkové výměníky P20 bazénový trubkový výměník P40 bazénový trubkový výměník P55 bazénový trubkový výměník 2 RP3/4, 2 RP1 2 RP3/4, 2 RP1 2 RP3/4, 2 RP6/4 SE SE SE PSB 1 připojovací sada pro výměník P15-P40 PSB 2 připojovací sada pro výměník P55 2 RP3/4, 2 RP1 2 RP3/4, 2 RP6/4 4T T Deskové výměníky LA14-20 deskový pájený výměník, 3 kw LA14-30 deskový pájený výměník, 6 kw LB31-50 deskový pájený výměník, 25 kw LB47-10 deskový pájený výměník, 8 kw LB47-20 deskový pájený výměník, 10 kw G3/4 G3/4 G5/4 G5/4 G5/4 SE SE SE SE SE Izolace pro výměník LA14-10 až 20 desek Izolace pro výměník LA14-21 až 40 desek Izolace pro výměník LB31-41 až 60 desek Izolace pro výměník LB47-10 až 20 desek SE SE SE SE Hodnota výkonu deskového výměníku je udaná k těmto hodnotám: Primární strana: nemrznocí směs etylenglycol 35 %, teploty 50/30 C Sekundár: voda, teploty vstup 26 C, Tlaková ztráta 16 kpa. 12 Technický ceník Solární sestavy CONCEPT a komponenty 2010

13 ZÁSOBNÍKY OBRÁZEK NÁZEV DOPLŇKOVÉ ZÁSOBNÍKY CENA v KČ Ohřívač závěsný s jedním výměníkem, včetně el. patrony SG 100/1/E V závěsný kombinovaný SG 120/1/E V závěsný kombinovaný SG 140/1/E V závěsný kombinovaný SG 160/1/E V závěsný kombinovaný 100 l, 1výměník 2kW 120 l, 1výměník 2kW 140 l, 1výměník 2kW 160 l, 1výměník 2kW GA GA GA GA Ohřívač stacionární s jedním výměníkem SG 200/1 S/K stacionární kombinovaný SG 300/1 S/K stacionární kombinovaný SG 400/1 S/K stacionární kombinovaný SG 500/1 S/K stacionární kombinovaný SG 700/1 S/K stacionární kombinovaný SG 1000/1 S/K stacionární kombinovaný SG 1500/1 S/K stacionární kombinovaný 200 l, 1 výměník 300 l, 1 výměník 400l, 1 výměník 500 l, 1 výměník 700 l, 1 výměník 1000 l, 1 výměník 1500 l, 1 výměník GA GA GA GA GA GA GA Ohřívač stacionární s dvěma výměníky SG 200/2 S/K stacionární kombinovaný SG 300/2 S/K stacionární kombinovaný SG 400/2 S/K stacionární kombinovaný SG 500/2 S/K stacionární kombinovaný SG 700/2 S/K stacionární kombinovaný SG 1000/2 S/K stacionární kombinovaný SG 1500/2 S/K stacionární kombinovaný 200 l, 2 výměníky 300 l, 2 výměníky 400 l, 2 výměníky 500 l, 2 výměníky 700 l, 2 výměníky 1000 l, 2 výměníky 1500 l, 2 výměníky GA GA GA GA GA GA GA Ohřívač stacionární s dvěma výměníky včetně hnací sady a regulace SG 300/2 S/K + hnací sada + regulace TR0301 komplet 300 l, 2 výměníky GA AKUMULAČNÍ NÁDOBY SG 300/80 solární akumulace s ohřevem TUV v zásobníku 300/80/1 výměník GA DELTA 600/2, solární akumulace s ohřevem TUV DELTA 750/3/2E, solární akumulace s ohřevem TUV 600 l, 2 výměníky 750 l, 3 výměníky GA GA TOPNÁ TĚLESA Topné těleso s termostatem nerez Topné těleso s termostatem nerez Topné těleso s termostatem nerez Topné těleso s termostatem nerez Topné těleso s termostatem nerez Topné těleso s termostatem nerez 2kW 6/4 230V 3kW 6/4 230V 4,5kW 6/4 400V 6kW 6/4 400V 7,5kW 6/4 400V 9kW 6/4 400V RG RG RG RG RG RG

14 Zelený CONCEPT ZC-A Ak ní solární set na výrobu teplé vody s podporou vytáp ní PODPOROVANÝ PROGRAM Ministerstvem životního prost edí administrovaný Státním fondem životního prost edí R TYP FSC21 Solární kolektor se selektivní vrstvou TiNox NS-10-2 Z OS-NR3/4 Regusol 130-I OBJ. ÍSLO SO T T V3/4 ES TR 0402 POPIS Kolektor plochý 4 ks (8,4 m 2 ) Montážní sada pro šikmou st echu s taškami Odvzdušn ní OV Hnací sada + kroužky DN 18 ST T50/6 CI Delta 600/2 GA Sm šovací ventil Regulace Expanzní nádoba Aku zásobník 600l 2 vým níky P-super 10lt Nemrznoucí sm s (10 litr ) 3 ks Trubka Cu Izolace kau uková odolná proti UV zá ení Armatury tvarovky DN18 30 m DN18 30 m Dle pot eby (max. do hodnoty K bez DPH) CENA CELKEM K v. DPH NÁVRATNOST INVESTICE p i b žných sazbách a ty lenné rodin : P I OH EVU TUV A VYTÁP NÍ PLYNOVÝM KOTLEM 7 let P I OH EVU TUV A VYTÁP NÍ ELEKTRICKOU ENERGIÍ 5 let Vy ídíme za Vás dotaci a celkem zaplatíte pouze K v. DPH (kone ná cena) Pro více informací volejte bezplatnou linku ZELENÝ CONCEPT CENA OBSAHUJE: DODÁVKU MATERIÁLU NA MÍSTO UR ENÍ, DOPRAVU, ODBORNOU INSTALACI V ETN INSTALA NÍHO MATERIÁLU, UVEDENÍ DO PROVOZU. Odborná montážní rma: ptacek.concept@ptacek.cz PTACEK_Akce_Concept_Solarni_set.indd :11:39 14 Technický ceník Solární sestavy CONCEPT a komponenty 2010

15 Zelený CONCEPT Akční solární set na výrobu teplé vody Zelený CONCEPT Akční solární set na výrobu teplé vody s bivaletním zásobníkem zásobník Sestava ZC-V1 zásobník Sestava ZC-V2 PROGRAM PODPOROVANÝ Ministerstvem životního prostředí ČR, administrovaný Státním fondem životního prostředí ČR PROGRAM PODPOROVANÝ Ministerstvem životního prostředí ČR, administrovaný Státním fondem životního prostředí ČR SESTAVA OBSAHUJE: Kolektor solární deskový Concept 100 FSC21, 2 ks se selektivní vrstvou TiNox Montážní sada NS sada Odvzdušnění OS-NR3/4 1 ks Hnací sada Regusol 130/I 1 ks Směšovací ventil 3V3/4 1 ks Regulace TR ks Expanzní nádoba SCE 18/10 1 ks Držák expanze T ks Zásobník TV 200 litrů, 1 výměník 1 ks Nemrznoucí směs P-super, 10 litrů 2 bal. Trubka Cu 18 1 mm, 5 m v tyčích DN18 30 m Izolace Kaučuková, odolná proti UV záření DN18 30 m Tvarovky na dopojení Dle potřeby (max. do hodnoty Kč) CENA CELKEM Kč vč. DPH NÁVRATNOST INVESTICE při běžných sazbách a čtyřčlenné rodině: SESTAVA OBSAHUJE: Kolektor plochý solární deskový Concept 100 FSC21, 2 ks se selektivní vrstvou TiNox Montážní sada NS 10-2 Z 1 sada Odvzdušnění OS-NR3/4 1 ks Hnací sada Regusol 130/I 1 ks Směšovací ventil 3V3/4 1 ks Regulace TR ks Expanzní nádoba SCE 18/10 1 ks Držák expanze T ks Zásobník TV SG200/2 1 ks Nemrznoucí směs P-super, 10 litrů 2 bal. Trubka Cu 18 1 mm, 5 m v tyčích DN18 30 m Izolace Kaučuková, odolná proti UV záření DN18 30 m Tvarovky na dopojení Dle potřeby (max. do hodnoty Kč) CENA CELKEM Kč vč. DPH NÁVRATNOST INVESTICE při běžných sazbách a čtyřčlenné rodině: Při ohřevu TUV plynovým kotlem Při ohřevu TUV el. zásobníkem 3,5 roku 2,5 roku Při ohřevu TUV plynovým kotlem Při ohřevu TUV el. zásobníkem 4 roky 3 roky Vyřídíme za vás dotaci a celkem zaplatíte pouze Kč vč. DPH (konečná cena) Vyřídíme za vás dotaci a celkem zaplatíte pouze Kč vč. DPH (konečná cena) CENA OBSAHUJE: DODÁVKU MATERIÁLU NA MÍSTO URČENÍ, DOPRAVU, ODBORNOU INSTALACI VČETNĚ INSTALAČNÍHO MATERIÁLU, UVEDENÍ DO PROVOZU, ZPRACOVÁNÍ PROJEKTU. CENA OBSAHUJE: DODÁVKU MATERIÁLU NA MÍSTO URČENÍ, DOPRAVU, ODBORNOU INSTALACI VČETNĚ INSTALAČNÍHO MATERIÁLU, UVEDENÍ DO PROVOZU, ZPRACOVÁNÍ PROJEKTU zeleny.concept@ptacek.cz zeleny.concept@ptacek.cz Firma PTÁČEK velkoobchod, a.s., si vyhrazuje právo na dočasné pozastavení nebo ukončení této akce

16 Pomůžeme Vám vyřídit DOTACE Zelená úsporám Poskládáme Vám dotace na míru. Vše nám do sebe zapadá dílek po dílku. Garantujeme Vám dotaci na Váš účet V rámci poskytovaného expertního popradenství a technického zpracování žádostí o dotace garantujeme žadatelům příjem dotace na účet za předpokladu, že celkový koncept výpočtu, projektu a realizace je pod naší kontrolou. Pro více informací volejte bezplatnou linku nebo nás kontaktujte na zeleny.concept@ptacek.cz Děčín Česká Lípa Liberec Ústí nad Labem Trutnov Náchod Chomutov Mělník Mladá Hradec Králové Boleslav Ústí Karlovy nad Orlicí Vary Kladno Kolín PRAHA Pardubice Šumperk Kutná Svitavy Plzeň Příbram Hora OLOMOUC Tábor Jindřichův Hradec České Budějovice Struktura poboček po celé ČR Opava Ostrava Frýdek-Místek Třinec Zlín Jihlava Blansko Valašské Meziříčí Kroměříž Třebíč Uherské Veselí nad Hradiště BRNO Moravou Znojmo Hodonín Přehled výše dotací pro rodinné domy Částky dotací u opatření A, A.1, A.2 jsou počítány dle vytápěné a obydlené podlahové plochy domu, kde se plocha násobí uvedenou částkou dle dosažené úspory po zateplení objektu, kde rozdíl potřeby tepla původního stavu a nového stavu je výše uvedený. Partner v oblasti dotací Countes Company, s.r.o. Správa dotací.eu A.1 Celkové zateplení, dosažení měrné roční potřeby tepla na vytápění 70 kwh/m Kč/m 2 A.1 Celkové zateplení, dosažení měrné roční potřeby tepla na vytápění 40 kwh/m Kč/m 2 A.2 Dílčí zateplení, snížení měrné roční potřeby tepla na vytápění o 20 % 650 Kč/m 2 A.2 Dílčí zateplení, snížení měrné roční potřeby tepla na vytápění o 30 % 850 Kč/m 2 B Rodinný dům v pasivním nízkoenergetickém standardu Kč C.1 Zdroj na biomasu s ruční dodávkou paliva bez akumulační nádrže Kč C.1/C.2 Zdroj na biomasu s ruční dodávkou paliva a s aku. nádrží o požadovaném objemu Kč C.1/C.2 Zdroj na biomasu se samočinnou dodávkou paliva Kč C.1/C.2 Tepelné čerpadlo země voda, voda voda Kč C.1/C.2 Tepelné čerpadlo vzduch voda Kč C.3 Solárně-termické kolektory, pouze příprava teplé vody Kč C.3 Solárně-termické kolektory, příprava teplé vody i přitápění Kč D Dotační bonus při kombinaci vybraných opatření Kč
