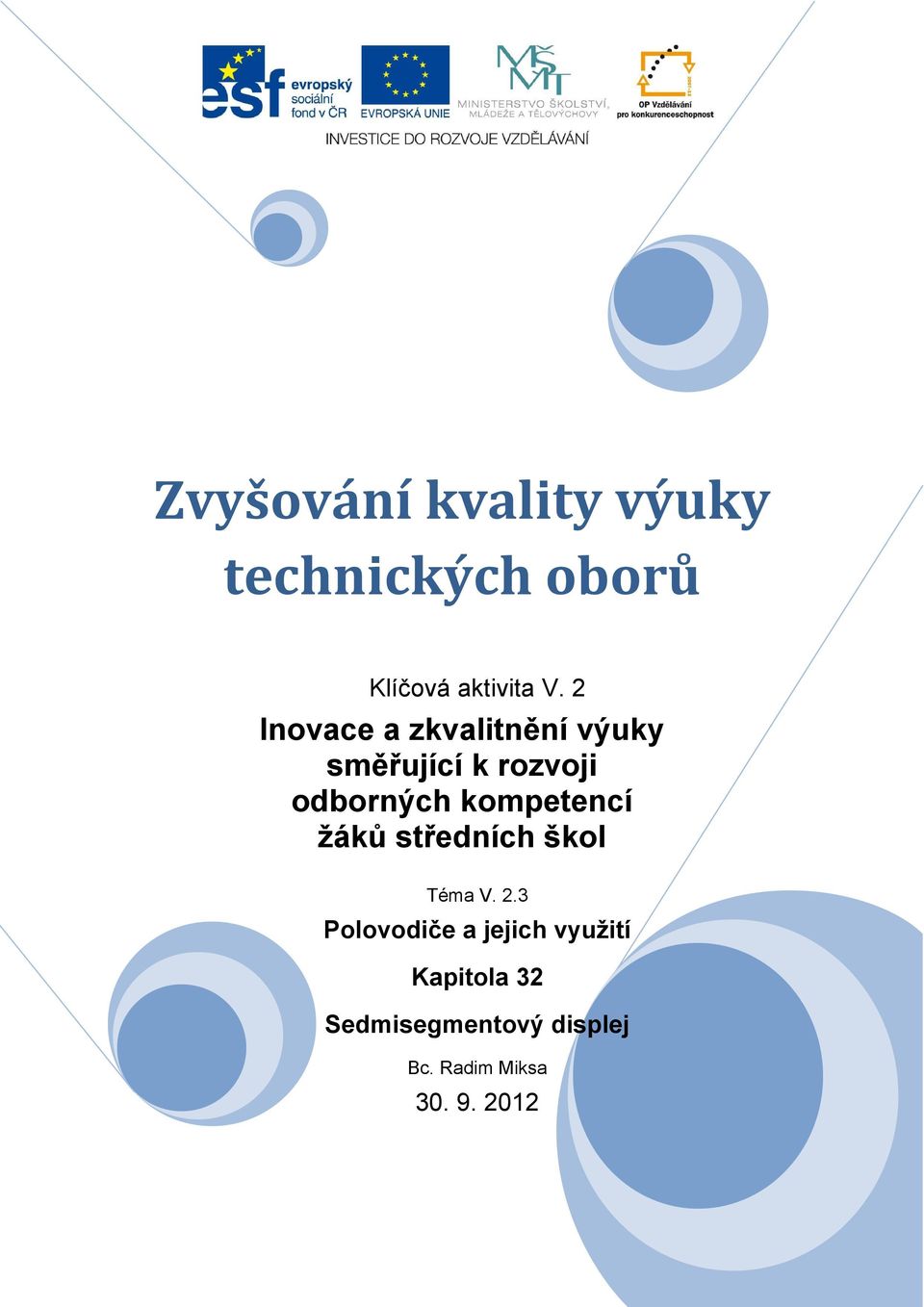

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V. 2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V. 2.3 Polovodiče a jejich využití Kapitola 32 Sedmisegmentový displej Bc. Radim Miksa

2 Obsah ÚVOD - ANOTACE SEDMISEGMENTOVÝ DISPLEJ POPIS SEDMISEGMENTOVÉHO DISPLEJE POUŽITÍ KONTROLNÍ OTÁZKY DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE SEZNAM OBRÁZKŮ... 6

3 Úvod - anotace Výukový materiál se zabývá popisem sedmisegmentového displeje. Výklad je na konci kapitoly doplněn kontrolními otázkami. Tento materiál je především určen pro 2. a 3. ročník oboru L/01 Autotronik. Cílem tohoto materiálu je podpora zvládnutí daného výukového celku v předmětu Aplikovaná elektronika (AEL) a seznámení studentů se základními pojmy z oblasti polovodičové techniky. Po prostudování všech kapitol by měl student být schopen základní orientace v oblasti polovodičových součástek a jejich aplikací. 1

4 1 Sedmisegmentový displej 1.1 Popis sedmisegmentového displeje 7 - segmentový LED (Light Emitting Diode) je typ displeje, který poskytuje velmi pohodlný způsob zobrazování informací nebo digitálních dat ve formě čísel, písmen nebo dokonce alfa-numerických znaků pomocí leddiod. Obrázek 1 - označení jednotlivých segmentů Běžné 7- segmentové displeje se skládají ze sedmi individuálních barevných LED (tzv. segmenty), v rámci jednoho prvku. Kombinací vypnutých a zapnutých segmentů dosáhneme zobrazení požadovaných čísel nebo HEX znaky 0-9 a A až F. Obrázek 2 - zobrazované znaky 0-9 a A až F Standardní 7- segmentový LED displej má obvykle 8 vstupních spojení, jeden pro každou LED diodu v segmentu a jednu společnou svorku (kladnou nebo zápornou) pro všechny vnitřní segmenty displeje. Obrázek 3 - Sedmisegmentový displej 2

5 1.2 Použití Sedmisegmentový displej se používá především v přístrojích, které ukazují například čas, teplotu, otáčky atd. (digitální hodiny, rádio s budíkem, hodiny v autě, kalkulačka apod.). Dále existuje mechanický sedmisegmentový displej, který se používá například na čerpacích stanicích. Obrázek 4 - Šestnáctisegmentový displej Šestnáctisegmentový displej se používá u přístrojů, u kterých je vhodné zobrazovat kromě číselných informací také písmena (např. DVD přehrávač, autorádia atd.). Obrázek 5 - příklad zapojení displeje v obvodu (dekadický čítač) Sedmisegmentový koncept je více než sto let stará záležitost. Jeden ze záznamů jeho použití se datuje okolo roku 1910 v elektrárně. Displej zahrnoval velkou matici z žárovek uspořádaných v sedmi řadách. Žárovky byly zapínány a vypínány, aby informovaly o stavu systému. 1.3 Kontrolní otázky 1. Z čeho se skládá běžný segmentový displej? 2. Na jakém principu segmentový displej funguje? 3. Které znaky se dají na sedmisegmentovém displeji zobrazit? 4. Kolik vstupních spojení má sedmisegmentový displej? 5. Kde se segmentový displej používá? 6. Na kterých segmentových displejích lze zobrazit i písmena? 3

6 2 Doporučená literatura 1. VOŽENÍLEK, Ladislav a Miloš ŘEŠÁTKO. Základy elektrotechniky I. 1. Vyd. Praha: SNTL, s. ISBN TKOTZ, Klaus. Příručka pro elektrotechnika. 2. dopl. vyd. Praha: Europa-Sobotáles, s. ISBN MALINA, Václav. Poznáváme elektroniku I. 1. vyd. České Budějovice: Kopp, s. ISBN BEZDĚK, Miloslav. Elektronika: učebnice. 3. vyd. České Budějovice: Kopp, ISBN KESL, Jan. Elektronika: učebnice. 1. vyd. Havlíčkův Brod: Fragment, s. ISBN

7 3 Použitá literatura a zdroje 1. VOŽENÍLEK, Ladislav a Miloš ŘEŠÁTKO. Základy elektrotechniky I. 1. Vyd. Praha: SNTL, s. ISBN TKOTZ, Klaus. Příručka pro elektrotechnika. 2. dopl. vyd. Praha: Europa-Sobotáles, s. ISBN KESL, Jan. Elektronika: učebnice. 1. vyd. Havlíčkův Brod: Fragment, s. ISBN

8 4 Seznam obrázků OBRÁZEK 1 - OZNAČENÍ JEDNOTLIVÝCH SEGMENTŮ... 2 OBRÁZEK 2 - ZOBRAZOVANÉ ZNAKY 0-9 A A AŽ F... 2 OBRÁZEK 3 - SEDMISEGMENTOVÝ DISPLEJ... 2 OBRÁZEK 4 - ŠESTNÁCTISEGMENTOVÝ DISPLEJ... 3 OBRÁZEK 5 - PŘÍKLAD ZAPOJENÍ DISPLEJE V OBVODU (DEKADICKÝ ČÍTAČ)
