1 PODNIKOVÁ NORMA Vydanie: júl 2010 PNJ 131 SK Poplachové systémy Pravidlá zriaďovania elektrických zabezpečovacích systémov v objektoch (EZS). Táto podniková norma je dokumentom spoločnosti Jablotron Slovakia, s.r.o. Je určená ako metodický návod pre technikov a projektantov firiem, ktorí inštalujú zabezpečovaciu techniku Jablotron. Popisuje zrozumiteľnou formou základné zásady správneho postupu pri realizácii EZS stupňa zabezpečenia 1 až 3, s dôrazom na stupeň 2. Táto norma nenahradzuje platné normy národné ani medzinárodné. Je zostavená v duchu legislatívy, ktorá platí v Slovenskej republike. Okrem citácií zásad platných uvedených noriem sa snaží komentovanou formou popísať ich naplnenie v praxi. Podrobné údaje uvádzajú normy STN EN , STN P CLC/TS a TNI Inštalačným firmám sa doporučuje zobrať na vedomie zákon č.473/2005 Z.z. o súkromnej bezpečnosti v znení zmien a dodatkov a vyhlášky MV SR č.634/2005, ktorou sa vykonávajú niektoré ustanovenia zákona o súkromnej bezpečnosti. Ďalej sa doporučuje okrem platných noriem (viď príloha zoznam noriem 4.8) zobrať tiež do úvahy doporučenia Asociácie ochrany majetku a osôb (AMBO), Združenia na ochrany majetku a osôb (ZOMO) a Slovenskej asociácie poisťovní (SAP). 1 Všeobecne 1.1 Účel elektrických zabezpečovacích systémov EZS Zariadenia EZS slúžia na signalizáciu nebezpečenstva v chránenom objekte. Predovšetkým informujú o nežiadúcom vniknutí (vlámaní) do objektu. Môžu však byť kombinované aj s indikáciou iných nebezpečenstiev (napr. tiesňové hlásenie pri prepadnutí či zdravotných problémoch, požiarnom nebezpečenstve, únik plynu, zaplavenie a pod.). 1.2 Základná terminológia Objekt je miesto, priestor (obvykle dom), v ktorom sa systém inštaluje. Zriaďovanie EZS je proces návrhu, inštalácie systému do objektu a jeho servis. Zariadenie súbor technických prostriedkov (komponentov) určených na realizáciu EZS. Technická služba TS zákon č.473/2005 Z.z. vymedzuje TS ako vývoj, výrobu, projektovanie, montáž, údržbu, revíziu alebo opravu EZS. O prevádzkovanie TS sa jedná aj v prípade ak sa vykonáva len jedna z uvedených činností alebo akákoľvek ich kombinácia. Objednávateľ je ten, kto inštaláciu žiada a obvykle ďalej spravuje (napr. majiteľ objektu, správca a pod.). Dodávateľ je inštalačná firma, ktorá objednávku realizuje zriaďuje. Užívateľ je ten, kto zariadenie v praxi používa. Kompetentný účastník je ďalšia osoba (fyzická či právnická), ktorá nesie čiastočnú zodpovednosť, alebo má príslušné právomoci v oblasti ochrany majetku (poisťovne, strážne služby, polícia apod.), alebo je prevádzkovateľom či garantom určitej služby, ktorá je pre EZS využívaná (komunikačné siete, energetické siete a pod.). Východisková revízia je činnosť, ktorá sa vykonáva z hľadiska elektrickej bezpečnosti podľa príslušných noriem a týka sa napájania zariadenia. Vykonáva sa na odpojených prívodoch od namontovaného zariadenia. Skúška činnosti je činnosť, pri ktorej sa preveruje stav kompletného elektrického zabezpečovacieho systému. 1.3 Účastníci procesu zriaďovania Základnými účastníkmi sú objednávateľ a dodávateľ (zriaďovateľ). Pri zriaďovaní EZS je však často potrebné zvážiť hľadiská a požiadavky ďalších účastníkov, predovšetkým poisťovní (preštudovaním poistnej zmluvy či konzultácií), strážnych služieb alebo polície, ak im budú odovzdané informácie z objektu. Podstatné sú tiež podmienky užívateľov komunikačných a iných sietí alebo prostriedkov, ktoré budú pri prevádzke EZS využívané. 1.4 Základná spôsobilosť vstupov Do procesu zriaďovania vstupujú okrem účastníkov aj hmotné (zariadenie, náradie atď.) a nehmotné vstupy (znalosti, dáta, pravidlá atď.). Pred zriadením EZS je žiadúce overiť spôsobilosť podstatných vstupov. A to:

2 Objednávateľ Dodávateľ Komponenty EZS Kompetentný účastník Dokumentácia a údaje Etika PNJ 131 SK Overiť si, že je skutočne oprávnený disponovať s objektom a zadávať podobné dielo. je prevádzkovateľom technickej služby podľa 7 ods.1 zákona č. 473/2005 Z.z. o súkromnej bezpečnosti v súlade so zákonom č. 473/2005 Z.z. vlastní licenciu pre poskytovanie technickej služby vydanú krajským riaditeľstvom policajného zboru SR musí byť preukázateľne preškolený výrobcom alebo autorizovaným distribútorom zariadení. Prehlásenia o zhode, značky zhody, certifikáty, návody. Oprávnenie na prevádzkovanie služby, s ktorou do procesu vstupuje. S dokumentáciou a údajmi k EZS musí byť nakladané ako s predmetom obchodného tajomstva. Dodávateľ techniky by mal pri procese zriaďovania jednať eticky. To znamená účtovať primerané ceny za výkon, dbať na vysokú profesionálnu úroveň dodávky a na seriózne vystupovanie voči objednávateľovi. Nesmie odovzdávať žiadne informácie o objednávateľovi, ktoré zistil počas procesu. Výnimku tvorí iba situácia, ak zistí, že objednávateľ jedná protiprávne, alebo koná spoločensky nebezpečnú alebo kriminálnu činnosť. 2 Stupne zabezpečenia a klasifikácie prostredia 2.1 Stupne zabezpečenia Norma STN EN člení EZS do 4 stupňov zabezpečenia (číslovaných v opačnom poradí ako kategórie zrušenej pôvodnej ČSN zo ). Stupne zabezpečenia uvádza tabuľka č.1. Miera rizika je stanovená predpokladanou znalosťou a vybavenosťou narušiteľa (páchateľa). Kategórie podľa zrušenej ČSN sa nezhodujú so stupňami zabezpečenia platnej normy ani v opačnom poradí, pretože nová norma kladie technicky rozdielne požiadavky. Tabuľka č.1 Nové používané značenie podľa STN EN Stupeň zabezpečenia Názov stupňa zabezpečenia Skoršie značenie podľa zrušenej ČSN nesmie sa už používať Kategórie zabezpečenia 1 nízke riziko 4 nízke riziko 2 nízke až stredné riziko 3 stredné riziko 3 stredné až vysoké riziko 2 vysoké riziko 1 4 vysoké riziko 1 vysoké riziko 2 Názov kategórie zabezpečenia 2.2 Klasifikácia prostredia pre zariadenia Okrem stupňa zabezpečenia je pri výbere vhodného zariadenia potrebné zvážiť aj prostredie, do ktorého sa bude komponent EZS montovať. STN EN určuje 4 triedy prostredí I až IV viď tabuľka č.2. Triedu, pre ktorú je zariadenie určené udáva výrobca v dokumentácii. Tabuľka č. 2 Trieda Názov prostredia Popis prostredia, príklady Rozsah teplôt I vnútorné Vykurované obytné alebo obchodné miesta. +5 C až +40 C II vnútorné všeobecné Prerušovane vykurované alebo nevykurované miesta (chodby, schodiská, skladové priestory). -10 C až +40 C III vonkajšie chránené Prostredie v budove, kde komponenty nie sú trvalo vystavené vplyvom počasia (prístrešky). -25 C až +50 C IV vonkajšie všeobecné Prostredie v budove, kde sú komponenty trvalo vystavené vplyvom počasia. -25 C až +60 C 2.3 Zatriedenie zariadení do stupňov zabezpečenia Stupeň zabezpečenia, pre ktorý je zariadenie určené, deklaruje výrobca v technických parametroch zariadenia. Požadované technické vlastnosti zariadenia pre jednotlivé stupne určujú normy radu STN EN 50131, ktoré sú 2

3 3 PNJ 131 SK postupne zavádzané do systému noriem v SR. Stupeň celého systému alebo jeho časti určuje prvok s najnižším zaradením. Táto norma sa zameriava na aplikácie systémov stupňa 1 až 3 s hlavným dôrazom na stupeň 2 (nízke až stredné riziko predpokladá sa, že páchatelia majú určité znalosti o EZS, a že použijú základný sortiment nástrojov a prenosných prístrojov), ktoré je pre potenciálnych užívateľov tohto dokumentu najčastejšou aplikáciou. Pre EZS vyšších stupňov je nutné rešpektovať prísnejšie požiadavky príslušných noriem a direktív. Táto norma sa nimi nezaoberá. 2.4 Zaraďovanie objektov podľa miery rizika Na rozdiel od klasifikácie zaradení do stupňov zabezpečenia, neexistuje jednoznačný predpis, ktorý by zaraďoval jednotlivé objekty podľa miery rizika. Pri návrhu vhodného stupňa EZS je potrebné zvážiť viacero aspektov (hodnotu majetku, jeho dôležitosť, lokalitu atď.). Zaradenie objektu do stupňa vykonáva dodávateľ na základe požiadaviek a upresnení objednávateľa a ďalších kompetentných účastníkov. Poznámky k zaraďovaniu objektov podľa miery rizika: Ak je objekt poistený, je vhodné stanoviť mieru rizika v súlade s požiadavkami poisťovne. Obytné objekty (byty, rodinné domy), ktoré nie sú poistené na vysoké poistné sumy, obvykle spadajú do stupňa 1 až 2. Obchody, reštaurácie, sklady, kancelárie dielne a pod., v ktorých nie je uložený drahý majetok, sú vo väčšine prípadov zaraďované do stupňa 2. Miesta, kde sa nachádzajú veľké objemy peňazí v hotovosti, drahé šperky, omamné látky a podobne, sa radia najčastejšie do stupňa 3. Do stupňa 4 sa radia strategicky dôležité miesta (tlačiarne cenín, spracovanie diamantov, zlata a pod.) Z uvedeného vyplýva, že najviac objektov v bežnej praxi sa bude zaraďovať do stupňa 2. Väčšina poisťovní preto v poistných podmienkach pre poistenie nehnuteľností špecifikuje požiadavku na EZS jednotne v stupni 2 pre všetky typy objektov, kde sú zmluvy s týmto typom podmienok aplikované (bežné obytné a komerčné objekty). 2.5 Kategórie technických zabezpečovacích prostriedkov certifikácia NBÚ Na ochranu utajovaných skutočností (väčšinou sa nachádzajú v štátnej správe, objektoch armády a priestoroch, ktorých vyskytujú strategické bezpečnostné informácie alebo informácie z NATO) sa podľa zákona č.215/2004 Z.z.o ochrane utajovaných informácií môžu používať iba certifikované technické zabezpečovacie prostriedky, ktoré podľa príslušných vyhlášok uvedeného zákona spĺňajú požiadavky bezpečnostného štandardu fyzickej a objektovej bezpečnosti (ďalej len bezpečnostný štandard). Na základe toho Národný bezpečnostný úrad (NBÚ) udeľuje certifikát typu, ktorým osvedčuje príslušné prostriedky zo splnenia bezpečnostného štandardu na ochranu utajovaných skutočností v kategórii: prísne tajné PT tajné T dôverné D vyhradené V Niekedy sa však mylne tieto certifikáty dávajú do súvislosti s minulosťou, kedy existovala povinná certifikácia, ktorú v súčasnosti nahrádza označenie CE alebo Vyhlásenie o zhode na výrobok. Prípadne sa neoprávnene vyžadujú tam, kde sa žiadne utajované skutočnosti nenachádzajú len ako akési merítko či ide o vyšší alebo nižší bezpečnostný štandard zabezpečovacieho systému. Pri požiadavke zákazníka na certifikát NBÚ pre elektrický zabezpečovací systém, preto odporúčame preveriť si či naozaj ide objekt, kde sa narába s utajovanými skutočnosťami. Ak nie, rozhodujúci je potom stupeň zabezpečenia, ktorý deklaruje výrobca v technických parametroch zariadenia (bod 2.3 prípadne aj 2.4). Vybrané výrobky JABLOTRONu majú certifikát typu technického zabezpečovacieho prostriedku od NBÚ, podľa ktorého spĺňajú požiadavky bezpečnostného štandardu na ochranu utajovaných skutočností minimálne v kategórii D. Do tejto kategórie patrí väčšina objektov spadajúcich do pôsobnosti vyššie spomínanej vyhlášky. 3 Postup pri zriaďovaní EZS Proces realizácie zabezpečovacieho systému sa obvykle skladá z nasledujúcich krokov: 1. Bezpečnostné posúdenie objektu vrátane posúdenia všetkých vplyvov. 2. Zhotovenie návrhu k ponuke. 3. Prejednanie návrhu, prípadne uzavretie zmluvy o dodávke. 4. Spracovanie projektu, jeho posúdenie a naplánovanie inštalácie.

4 5. Vlastná inštalácia, kontrola, oživenie a nastavenie. 6. Skúšanie, východisková revízia, dopracovanie dokumentácie. 7. Preukázateľné zaškolenie obsluhy, skušobná prevádzka. 8. Odovzdanie diela vrátane dokumentácie a jeho vyúčtovanie. 9. Pravidelné kontroly a servis zariadenia. Poznámka: V praxi niektoré z uvedených krokov splývajú (napr. použitím návrhového programu v počítači vzniká projekt už v etape návrhu). Podrobnejší popis krokov pri realizácii Jednotlivé kroky procesu je žiadúce dokumentovať. Rozsah dokumentácie závisí na stupni zabezpečenia použitého systému a na jeho rozľahlosti. Vo všeobecnosti platí, že EZS s vyšším stupňom zabezpečenia je nutné dokumentovať podrobnejšie. Poznámka: V praxi často nasledujúce kroky splývajú, alebo sa navzájom prelínajú. Zachovaná by mala zostať ich vecná náplň. 3.1 Bezpečnostné posúdenie objektu a posúdenie všetkých vplyvov Pred vlastným návrhom je potrebné sa oboznámiť s objektom, s prístupovými cestami a s ostatnými vplyvmi na budúci EZS. Obzvlášť podstatné je jednoznačné ujasnenie spôsobov používania objektu a prípadne požiadavky na členenie prístupu do jednotlivých jeho častí. Výhodné je získať kópiu výkresovej stavebnej dokumentácie objektu, prípadne si zaobstarať základné nákresy. Pri posudzovaní stupňa objektu 1 a 2 sa doporučuje vyplniť formulár Protokol bezpečnostného posúdenia objektu viď príloha 4.1. Údaje z tohto formulára potom poslúžia pri návrhu systému. 3.2 Návrh k ponuke Pri návrhu EZS je potrebné pozerať sa na objekt očami prípadného páchateľa. V závislosti na stupni rizika sa volia príslušné zariadenia. Pri návrhu je potrebné zohľadniť poznatky zistené pri posudzovaní objektu. V rovnakej miere rizika môžu byť objekty, ktoré sa výrazne líšia usporiadaním, lokalitou, konštrukciou atď. Návrhy EZS sa v takých prípadoch môžu líšiť hustotou umiestnenia prvkov, ich kombináciou, zálohovaním prenosových ciest a pod. Poznámka: Pri návrhu je tiež potrebné rešpektovať hľadisko užívateľsky - praktického použitia a obsluhy systému. Napríklad v minulosti sa často EZS koncipoval tak, že pri aktivácii niektorého z detektorov nebolo možné zapnúť režim ochrany. V praxi to potom viedlo k tomu, že ak si obsluha nedokázala pri zapínaní ochrany poradiť, ponechala objekt celkom nechránený. Tento efekt potom zneužívali páchatelia (napr. pootvorením okna v múzeu prakticky zablokovali zapnutie ochrany v objekte) Druhy ochrany Podľa charakteru objektu, majetku, jeho rozmiestnenia atď. sa pri návrhu kombinujú rôzne druhy ochrán: plášťová - inštalácia detektorov pokrývajúcich plochy vymedzujúce chránený objekt (celá budova alebo vyčlenený komplex vnútorných priestorov) obvykle sa realizuje detektormi otvorenia dverí, okien a detektormi rozbitia skla. priestorová inštalácia detektorov vo všetkých priestoroch s chránenými hodnotami vrátane kľúčových miest. Používajú sa hlavne pohybové detektory. kľúčová inštalácia detektorov v miestach rozhodujúcich pre pohyb osôb v objekte (kľúčové miesta). predmetová ochrana konkrétnych predmetov (väčšinou umelecké diela, trezory). sabotážna ochrana jednotlivých komponentov systému voči nedovolenej manipulácii s nimi. osobná ochrana osôb pri prepadnutí alebo zdravotných ťažkostiach na privolanie pomoci. ostatná ochrana proti požiaru, úniku horľavých plynov, zaplaveniu a iným nebezpečenstvám. Poznámka: V praxi je vhodné kombinovať v objekte rôzne princípy ochrany. Napr. pre ochranu vnútorných priestorov je vhodné kombinovať minimálne priestorové PIR detektory s magnetickými detektormi na vstupných a spojovacích dverách. Pri aplikácii jednotlivých komponentov sa riaďte doporučeniami výrobcu. Okrem toho platia niektoré všeobecné zásady: 1. Ústredňa a ovládacia klávesnica systému sa umiestňuje vo vnútri chráneného priestoru. Ak je EZS delený do subsystémov rôzneho stupňa zabezpečenia, ústredňa (klávesnica) musí byť v priestore s najvyšším stupňom zabezpečenia. Ovládacie prvky sa nemontujú do miest, kde má prístup verejnosť. 4

5 Ak má byť vypnutie ochrany objektu realizované na ústredni, je potrebné dbať na také umiestnenie, aby sa pokiaľ možno najviac skrátila cesta od vchodu k ovládaciemu miestu. Je nutné dbať na to, aby sa zamedzilo možnosti sledovania postupu obsluhy nepovolaným osobám. 2. Prívodné (prepojovacie) káble - je nutné zvoliť prepojenie zodpovedajúce požadovanému prevedeniu systému a podmienkam okolia podľa špecifikácie výrobcu zariadenia. Ak je zvolené káblové pripojenie, musí byť prevádzkované vo vnútri chráneného priestoru. Nutné je venovať pozornosť výberu typu použitého kábla, jeho vedeniu a uchyteniu. Vyvarujte sa súbehu s elektrickými rozvodmi (do 5m súbehu je minimálna vzdialenosť 5cm, nad 5m je 15cm). Pri bezdrôtovom spojení je nutné venovať pozornosť vplyvu náhodných alebo úmyselných rádiových prenosov, ktoré používajú rovnakú frekvenciu, aká je použitá v EZS. Tieto prenosy môžu mať za následok, že EZS generuje stav narušenia, stav poruchy, alebo znemožní správnu funkciu spojenia. Antény bezdrôtových prvkov nesmú byť zatienené žiadnym kovovým predmetom a majú mať výrobcom doporučenú orientáciu (prútové antény obvykle zvislú). Pri zvislej orientácii antén musí vždy prevládať horizontálna vzdialenosť medzi dvomi prvkami nad vertikálnou vzdialenosťou (ak sú dve prútové antény umiestnené v jednej osi, majú prakticky nulovú účinnosť = komunikačný dosah). Overovanie dosahu v praxi môže skresľovať držanie prvku rukou alebo tesná blízkosť tela montéra k anténe. 3. Magnetické detektory otvorenia okien a dverí: a) posúdiť potrebný rozsah otvorenia pre vstup alebo pre odobratie predmetov a podľa toho umiestniť detektory (napríklad rozdielna požiadavka je pre detekciu vstupu osoby alebo len pri vsunutí ruky); b) umiestniť detektory tak, aby pri normálnom pohybe časti, ku ktorej sa má upevniť detektor, nedošlo k jeho aktivácii (napríklad otras dverí alebo okien); c) posúdiť faktory, ktoré môžu ovplyvniť spoľahlivosť alebo bezpečnosť: - použitie magnetických detektorov na kovových predmetoch (napr. použitím dielektrických podložiek), - nemontovať detektor tam, kde môže byť úmyselne aktivovaný. 4. PIR detektory pohybu pracujú na princípe pasívneho infračerveného snímania a ich spoľahlivosť môžu ovplyvniť: a) predmety pred priezorom detektora, ktoré môžu rýchle zvýšiť teplotu (napríklad ohrievače, radiátory); b) prievany pred čelnou stranou detektora, ktoré môžu vznikať v dôsledku zle utesnených dverí alebo okien; c) priame osvetlenie detektora slnečnými lúčmi; d) prúdenie teplého alebo studeného vzduchu, pohybujúce sa záclony v blízkosti detektora (predovšetkým pohyb záclon prúdením teplého vzduchu nad radiátorom); e) podlahové vykurovanie s prudkou zmenou teploty; f) priame osvetlenie čelnej strany detektora (napríklad svetlometmi auta alebo bleskovým svetlom); g) prienik hmyzu do detektora, (detektory musia byť dobre utesnené); h) zatienenie detektora nábytkom, žalúziami a pod. 5. Akustické detektory rozbitia skla: a) vyvarovať sa hlučnému prostrediu v chránenom stave; b) skontrolovať vplyv automaticky generovaných zvukov v chránenom priestore ( napr. telefónne zvonenie, vzduchotechnika a pod.); 6. Detektory dymu sa inštalujú na strop min. 50 cm od bočnej steny a 60 cm od ktoréhokoľvek rohu. Detektory pokrývajú cca 50 m 3 voľného priestoru. Ak sa detektor inštaluje do chodby dlhšej ako 9 m, doporučujeme montovať min. 2 detektory (na každý koniec). Detektor nie je vhodné umiestňovať vo vrcholoch povalových priestorov striech tvaru A a všade tam, kde nedochádza k prirodzenej termickej cirkulácii vzduchu. Nevhodná je tiež inštalácia v prašných priestoroch, veľmi vlhkých (kúpeľne), v blízkosti ventilátorov, tepelných zdrojov, žiarivkových a výbojkových svietidiel alebo ionizátorov vzduchu. 7. Detektory úniku plynu sa inštalujú do miest s plynovými spotrebičmi: a) plyny ťažšie ako vzduch (propán, bután a pod.) detektory sa umiestňujú do najnižších miest, kde sa môžu plyny zhromažďovať, b) plyny ľahšie ako vzduch (zemný plyn, svietiplyn a pod.) detektory sa montujú blízko stropu. 8. Tiesňové hlásiče slúžia na privolanie pomoci. Používajú sa rôzne typy. Základné rozlíšenie : Pevný tlačidlový typ hlásič pevne namontovaný, prenos signálu po kábli, prípadne bezdrôtový. Prenosný tlačidlový typ kľúčenka, prenos signálu je bezdrôtový. 5

6 9. Interiérové sirény - je potrebné zobrať do úvahy nasledujúce faktory: a) zariadenia nemajú byť v blízkosti ústredne ani ovládacej klávesnice; b) majú sa umiestňovať vo vnútri chráneného priestoru na ťažko prístupných miestach tak, aby to nebolo na úkor počuteľnosti alebo viditeľnosti. 10. Vonkajšia siréna - je potrebné vziať do úvahy nasledujúce faktory: a) umiestniť zariadenie na dobre viditeľnom mieste; b) zariadenie musí byť na nedostupnom mieste tak, aby nebola narušená všeobecná viditeľnosť alebo počuteľnosť; c) zariadenie musí byť umiestnené tak, aby bola minimalizovaná možnosť jeho neúmyselného alebo úmyselného poškodenia; d) zariadenie musí byť umiestnené tak, aby bolo umožnené vykonávanie servisu, pri rešpektovaní predchádzajúcich bodov; e) všetky prívodné káble musia byť skryté alebo vedené v pancierových rúrkach; g) zariadenie musí byť upevnené na pevnej časti budovy. Poznámky k realizácii návrhu: Pri spracovaní doporučujeme zhotoviť nákres do pôdorysu objektu. Do výkresu sa doporučuje použiť schematické značky viď príloha 4.2. Pri počítačovom návrhu je obyčajne k dispozícii sada grafických značiek prvkov v knihovni programu. Ak pri návrhu použijete počítačový program (napr. ComLink alebo OLink pre systémy série JA-6x alebo JA-8x), stáva sa návrh k ponuke priamo základom projektu. Naviac je možné návrh interaktívne editovať pri jednaní s objednávateľom. V praxi je vhodné kombinovať v objekte rôzne princípy ochrany. Napr. pre ochranu vnútorných priestorov kombinovať minimálne priestorové PIR detektory s magnetickými detektormi na spojovacích dverách. Príklady reálnych návrhov v objektoch sú uvedené v prílohe Prejednanie návrhu a uzatvorenie zmluvy o dodávke. V tejto fáze musí byť upresnená nielen cena dodávky, ale hlavne spôsob používania objektu, prístupu všetkých užívateľov atď. V prípade, že objednávateľ žiada redukciu navrhnutého rozsahu EZS, nechajte si túto požiadavku potvrdiť písomne a archivujte ju v dokumentácii. V zmluve o dodávke resp. zmluvy o poskytovaní technickej služby si dohodnite rozsah dodávky, podmienky prístupu do objektu, zodpovednosť za prípadné škody pri montáži, platobné podmienky, termíny realizácie a pod. V poradovom čísle zmluvy nezabudnite uviesť skratku TS. Skratka TS znamená technická služba, čo je definovaný pojem pre montáž EZS v zmysle zákona č.473/2005 Z.z. o súkromnej bezpečnosti. Zákon zároveň ukladá povinnosť zmluvu o poskytovaní technickej služby archivovať. V prílohe 4.4 nájdete vzor jednoduchej zmluvy o poskytovaní technickej služby. 3.4 Spracovanie projektu, jeho posúdenie a naplánovanie inštalácie Pre systémy stupňa 1 a 2 možno ako projekt použiť návrh spracovaný k ponuke, prípadne doplnený o výsledky z jednania s objednávateľom. Poznámka: Pri spracovaní projektu obzvlášť oceníte programovú podporu vytvárania dokumentácie na počítači Technické posúdenie realizácie Po spracovaní projektovej dokumentácie je vo väčších a zložitejších objektoch lepšie konfrontovať návrh priamo na mieste s realitou. Na mieste je možné korigovať umiestnenie prvkov, plánovaného vedenia káblov, prierazov, atď. 3.5 Vlastná montáž, kontrola, oživenie a nastavenie Jednotlivé komponenty inštalujte v súlade s návodom výrobcu. Pri realizácii postupujte profesionálne, šetrne vo vzťahu k objektu i k prevádzke v ňom. Dodržujte všetky pravidlá bezpečnosti práce a používajte správne náradie. Pracovisko udržujte v poriadku a v objekte po sebe vždy riadne poupratujte. 6

7 Pred zapnutím napájacích zdrojov skontrolujte správnosť zapojenia zariadení. Po zapnutí napájania postupne oživte jednotlivé komponenty. Vykonajte nastavenie, naprogramovanie a dôkladné otestovanie jednotlivých častí a funkcií (pokrytie priestoru detektormi, funkcie sabotážnych kontaktov). 3.6 Odborné prehliadky, dopracovanie dokumentácie Na zariadeniach EZS sa okrem prehliadok a preskúšaní vykonávajú východiskové a pravidelné odborné prehliadky, ktorých cieľom je preveriť stav zariadení EZS z hľadiska ich elektrickej bezpečnosti. Pred uvedením zariadenia EZS do skúšobnej a trvalej prevádzky sa musí na zariadení vykonať východisková odborná prehliadka podľa STN , STN /Z1, STN /Z1/O1 a STN Povinnosť vykonať východiskovú odbornú prehliadku má dodávateľ, prostredníctvom osoby s príslušnou elektrotechnickou kvalifikáciou. Za vykonávanie pravidelných odborných prehliadok elektrických inštalácií EZS osobou s príslušnou elektrotechnickou kvalifikáciou je zodpovedný objednávateľ. Pravidelné odborné prehliadky sa vykonávajú 1x za dva roky. V prípadoch pripojenia pohyblivým prívodom sa zariadenie považuje za elektrický spotrebič, na ktorý sa vzťahuje norma STN Správa o východiskovej a aj o pravidelnej odbornej prehliadke je súčasťou dokumentácie EZS. 3.7 Preukázateľné zaškolenie obsluhy Podstatným momentom inštalácie je preukázateľné zaškolenie obsluhy. Užívateľ musí byť oboznámený s tým: ako systém prevádzkovať, ako meniť a nastavovať prístupové kódy, ako reagovať v jednotlivých situáciách (poplach, porucha a pod.), akým spôsobom a ako často systém užívateľsky skúšať a testovať (viď 3.9), koho a ako kontaktovať v prípade technických problémov a chýb, ako viesť prevádzkovú knihu k EZS (viď príklad v prílohe 4.5), Preškolenie v uvedenom rozsahu musí objednávateľ potvrdiť podpisom do odovzdávacieho protokolu (viď príloha 4.5) Skúšobná prevádzka Po zaškolení obsluhy by malo byť zariadenie prevádzkované v skúšobnej prevádzke počas 2 týždňov. V tejto dobe by mal dodávateľ venovať mimoriadnu pozornosť spoľahlivosti systému (výskytu falošných poplachov, chybám obsluhy a pod.). Vyhodnotenie prevádzky v skúšobnej dobe je vhodné vykonať kontrolou výpisu pamäte ústredne a konzultáciou s užívateľom. Ak sa počas skúšobnej prevádzky nevyskytli žiadne problémy, prechádza EZS stupňa 1 až 3 do trvalej prevádzky automaticky. Pokiaľ sa vyskytli na EZS problémy, je potrebné ich analyzovať a dohodnúť nápravu. Viď nasledujúce poznámky. Poznámky: V praxi sa počas skúšobnej prevádzky najčastejšie objavujú chyby obsluhy - vykonajte dodatočné doškolenie a kontrolnými otázkami sa presvedčite, že došlo k vzájomnému pochopeniu. Občas sa vyskytujú prípady, že objednávateľ pri zadaní nepopísal správne spôsob používania objektu a musí potom dôjsť k zmene nastavenia alebo dokonca i k preinštalovaniu systému. Preto je dôležité venovať dôkladnú pozornosť posúdeniu objektu pred návrhom EZS. Pokiaľ sa v dobe skúšobnej prevádzky objavia falošné poplachy, je potrebné nájsť ich príčinu a tú odstrániť (napr. premiestnením detektora, zmenou jeho nastavenia a pod.). 3.8 Odovzdanie diela vrátane dokumentácie a jeho vyúčtovanie Inštalácia sa formálne ukončuje odovzdaním diela a podpisom preberacieho protokolu. Spolu s vlastným zariadením musí byť objednávateľovi odovzdaná dokumentácia, ktorá musí obsahovať: užívateľský návod k systému výkresovú dokumentáciu k inštalácii (viď príloha 4.3) 7

8 správa o východiskovej odbornej prehliadke odovzdávací protokol s prevádzkovou knihou (viď príloha 4.5) PNJ 131 SK Poznámka: Dodávateľ by mal objednávateľa dôkladne oboznámiť s tým, ako viesť prevádzkovú knihu zariadenia a ako si archivovať odovzdané dokumenty. Objednávateľ si musí uvedomiť, že v prípade budúcej ujmy na majetku môže poisťovňa, súd alebo iná inštitúcia vyžadovať doklad o riadnej a dokumentovanej prevádzke EZS. Dodávateľ by mal k vykonanej inštalácii archivovať minimálne: výkresovú dokumentáciu k inštalácii (viď príloha 4.3) odovzdávací protokol (viď príloha 4.5) správu o východiskovej odbornej prehliadke Dokumentácia a údaje k EZS by mal dodávateľ archivovať ako tajné materiály objednávateľa. Pozor! Ak si objednávateľ v štádiu návrhu či počas realizácie vynútil zmeny v systéme, ktoré dodávateľ považuje za podstatné z hľadiska miery zabezpečenia, mal by dodávateľ túto požiadavku objednávateľa archivovať v písomnej podobe. Po realizácii dodávky túto v súlade so zmluvou o dodávke (resp. zmluvou o poskytovaní technickej služby) vyúčtujte. V rozsiahlejších dodávkach sa doporučuje poistiť platbu dohodnutím čiastočných zálohových platieb. V priebehu odovzdávania diela je vhodné ponúknuť objednávateľovi pravidelné prehliadky EZS, viď 3.9 prípadne Pravidelné prehliadky a funkčné skúšky Užívateľ by mal pravidelne kontrolovať základnú funkčnosť zariadenia. Rozsah funkčných skúšok počas prevádzky je vhodné stanoviť dohodou medzi dodávateľom a užívateľom, a to formou obojstranne odsúhlasenej prílohy servisnej zmluvy. Súčasťou zmluvy by malo byť aj stanovenie servisného rozhrania, ktoré definuje hranicu činností, ktoré môže vykonávať užívateľ a ktoré patria do kompetencie dodávateľa. Spôsob základného testovania predvedie dodávateľ užívateľovi pri zaškolení obsluhy (viď 3.7). Následné vykonávanie skúšok potvrdzuje užívateľ aj dodávateľ do prevádzkovej knihy (viď príloha 4.5.). Príklad činností pri funkčných skúškach a ich periodicita: a) systém EZS 1x za 7 dní (užívateľ), 1x ročne (dodávateľ); b) detektory 1x za 3 mesiace (užívateľ), 1x ročne (dodávateľ); c) sirény a komunikátory 1x za 6 mesiacov (užívateľ), 1x ročne (dodávateľ); d) prevádzka na záložný zdroj 1x za 6 mesiacov (dodávateľ). Okrem užívateľského testovania by mal byť systém periodicky testovaný odborným dodávateľom prípadne subjektom vykonávajúcim servis. Tento subjekt musí mať registrovanú živnosť rovnakého druhu ako dodávateľ. Jedná sa o pravidelné prehliadky, ktoré overujú fyzický stav zariadení EZS, správne nastavenie, kontrolu programovania systému a vykonanie úkonov na zabezpečenie spoľahlivej funkcie EZS (napr. výmena chybných súčastí, výmena batérií a akumulátorov,..). Intervaly pravidelných prehliadok sú závislé od stupňov zabezpečenia uvedených v STN EN stupeň1 / 1 x ročne v objekte; stupeň 2 a 3 / 2x ročne v objekte alebo 1x v objekte a 1x diaľkovým prístupom; stupeň 4 / 2x ročne v objekte. Zodpovednosť za objednanie pravidelných prehliadok nesie užívateľ (objednávateľ). Dodávateľovi sa však doporučuje uzavrieť pri odovzdávaní diela dohodu o vykonávaní platených pravidelných prehliadkach EZS (viď príloha 4.7). Po dohode s objednávateľom je na dodávateľovi, čo všetko do paušálneho poplatku zahrnie a čo nie (doprava, výmena batérií, a pod.). Pri odbornej pravidelnej prehliadke by mal dodávateľ vykonať úplnú kontrolu systému podobne ako je to pri skúšaní a odovzdávaní systému (viď príloha 4.6.). Záznam z výsledku pravidelnej prehliadky sa zapisuje do prevádzkovej knihy. Za správu prevádzkovej knihy zodpovedá užívateľ (objednávateľ) viď Servis zariadení Za včasné objednanie servisného zásahu v prípade poruchy EZS zodpovedá objednávateľ prípadne užívateľ. Ak dodávateľ vykoná servisnú opravu alebo iný zásah na zariadení, je povinný tento zásah zaznačiť do prevádzkovej knihy. V prípade zásahu diaľkovým prístupom môže o vykonanie stručného záznamu do knihy požiadať objednávateľa (užívateľa). Podrobný návod týkajúci sa návrhu, inštalácie, prevádzky a prehliadok EZS je predmetom slovenskej technickej normy STN P CLC/TS a TNI Doporučujeme k nahliadnutiu! 8

9 4 Prílohy: 4.1 Protokol bezpečnostného posúdenia objektu 4.2 Doporučené zjednodušené schematické značky 4.3 Príklady návrhov (projektov) EZS Návrh realizovaný náčrtom Návrh zakreslený do stavebnej dokumentácie Počítačový návrh realizovaný v SW ComLink 4.4 Vzor jednoduchej zmluvy o poskytovaní technickej služby 4.5 Príklad odovzdávacieho protokolu s prevádzkovou knihou 4.6 Príklad protokolu o vykonaní periodických funkčných skúšok EZS 4.7 Vzor dohody o periodickej odbornej kontrole zariadení 4.8 Zoznam vydaných noriem pre poplachové systémy (platný k aprílu 2010) 9

10 4.1 Protokol bezpečnostného posúdenia objektu PNJ 131 SK Objekt:... Stanovenie stupňa zabezpečenia : Trieda klasifikácie prostredia : I II III IV Typ objektu : Rodinný dom Nájomný byt /s vrátnikom/ Kancelária Chata, Chalupa Byt panelák Obchod Garáž Byt v rodinnom dome Výrobné priestory Umiestnenie chránených priestorov: Suterén 2. Poschodie Prízemie 3. Poschodie a vyššie 1. Poschodie Podkrovie Konštrukcia objektu: Murovaný Drevotrieska Drevený panel Prefabrikát UNIMO drevený Mont. oceľová hala UNIMO oceľový Konštrukcia vnútorná: Murovaný Prefabrikát Zmiešaný Sádrokartón Drevotrieska Drevený panel Konštrukcia strechy: Štítová 90 Bridlica Eternit Štítová 120 Škridla Dosky Rovná Plech rovný Plech vlnitý Kritické miesta: Okna Svetlík Hlavné dvere Strešné okno Zadné dvere Poloha objektu: Radová zástavba Do 100 m Stojací osamote Rovný terén Mierne svahový terén Prudký svah História vlámaní: 1 x ročne Viackrát ročne Doteraz nevlámané Špeciálne požiadavky: Detektor dymu Detektor plynu Záplavový detektor Pri poplachu zasahuje: Majiteľ Agentúra PCO Polícia SR Sused Strážna služba Mestská polícia Reakcia na poplach: Do 5 minút Do 15 minút Viac ako 30 minút Rušivé vplyvy vnútorné: Ventilácia, vzduchotechnika Netesnosti okien a dverí Žiarivky, halog. osvetlenie Rušivé vplyvy vonkajšie: Výťahy, elektrické motory Vysielače AM, FM,TV,GSM Ťažká doprava, električky Zvláštne opatrenia poznámky: Dátum:... Záver: dodávateľ objednávateľ 10

11 4.2 Doporučené zjednodušené schematické značky Schematická značka podľa STN EN Zjednodušená schematická značka Popis prvku Schematická značka podľa STN EN Zjednodušená schematická značka Popis prvku Magnetický detektor Tiesňový hlásič PANIC tlačidlo Magnetický detektor - odolný Tiesňový hlásič PANIC lišta Detektor rozbitia skla Technologický hlásič Detektor rozbitia skla - antimasking Detektor horľavých plynov Kontaktný detektor piezo PIR vejár Požiarny hlásič Signalizácia optická Signalizácia optická a akustická PIR vejár vonkajší Vnútorná siréna s blikačom PIR vejár antimasking Vnútorná siréna Vonkajšia siréna s blikačom PIR dlhý dosah Vonkajšia siréna PIR s vlastnou adresou Výstražné zariadenie maják Ústredňa EZS PIR záclona Napájací zdroj PIR záclona antimasking Expandér, link. modul koncentrátor Tablo EZS PIR záclona dverová Infrazávora Prenosové zariadenie komunikátor Transformátor 220 / 16 V Záložný akumulátor Infrazávora vysielač Infrazávora prijímač Prijímač série UC (UC-216, 222, UC-82, AC-82...) Expandér Série UC-280 Detektor dymu Ultrazvukový detektor Bezdrôtový vysielač, prijímač PIR stropný Kľúčový spínač Prepúšťací zámok Kombinovaný detektor PIR stropný a GBS Ovládač, klávesnica Kombinovaný detektor PIR a GBS (JS-25) Mikrovlný detektor Vstupno výstupný modul Reléový modul Detektor dymu Duálny detektor mikrovlna, PIR Vysielač GSM Duálny stropný detektor mikrovlna, PIR Vysielač PCO Otrasový detektor Detektor poslednej bankovky Záplavový detektor Vývod kábla 11

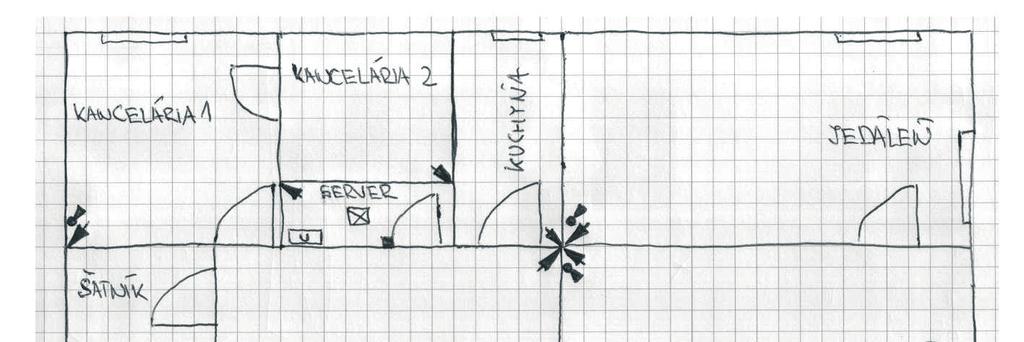

12 4.3 Príklady návrhov (projektov) EZS Návrh realizovaný náčrtom Návrh zakreslený do stavebnej dokumentácie 12

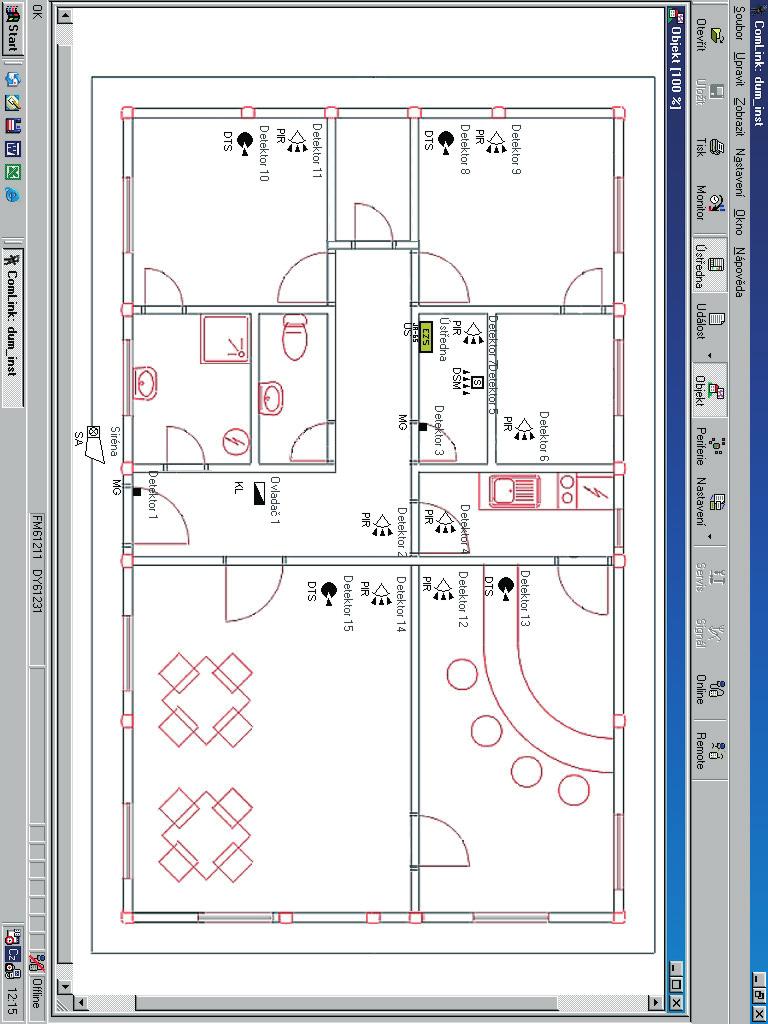

13 4.3.3 Počítačový návrh realizovaný v SW ComLink PNJ 131 SK 13

14 4.4 Vzor jednoduchej zmluvy o poskytovaní technickej služby PNJ 131 SK ZMLUVA O POSKYTOVANÍ TECHNICKEJ SLUŽBY I. Zmluvné strany č. TS Objednávateľ 2. Dodávateľ Názov: Názov Adresa: Adresa: Obec, psč: Obec, psč: IČO : IČO: DIČ: DIČ: IČ DPH: IČ DPH: Obchodný register: Obchodný register: Bankové spojenie / banka : Bankové spojenie / banka: Zastúpený : Zastúpený: Telefón / fax : Telefón / fax : Číslo licencie (473/2005 Z.z.): Táto zmluva sa uzatvára v súlade s Obchodným zákonníkom č. 513/1991 Z. z. v znení jeho zmien a dodatkov, v súlade so zákonom č. 473/2005 Z.z. o poskytovaní služieb v oblasti súkromnej bezpečnosti v znení zmien a dodatkov a vyhlášky Ministerstva vnútra SR č. 634/2005, ktorou sa vykonávajú niektoré ustanovenia zákona o súkromnej bezpečnosti. II. Úvodné ustanovenia 1. Dodávateľ je prevádzkovateľom technickej služby podľa 7 ods. 1 zákona č. 473/2005 Z. z. o súkromnej bezpečnosti. 2. Objenávateľ požaduje poskytnutie služieb v súlade s licenciou dodávateľa podľa zákona č. 473/2005 Z. z. III. Predmet zmluvy Zmluvné strany sa dohodli uzatvoriť túto zmluvu, ktorej účelom je dielo - poskytovanie technickej služby podľa 7 ods. 1 zákona č. 473/2005 Z. z. o súkromnej bezpečnosti v rozsahu montáž a záručný servis elektronického zabezpečovacieho systému, ktorého obsahom sú zabezpečovacie systémy, poplachové systémy a systémy zariadení umožňujúcich sledovanie pohybu a konania osoby v chránenom objekte, na chránenom mieste alebo v ich okolí. 1. Predmet diela: Elektronický zabezpečovací systém ( ďalej len EZS ) umiestnené Celý systém EZS bude montovaný a sprevádzkovaný podľa oddielu III. bod 3. odstavec a). Prenos poplachových informácií bude smerovaný na Špecifikácie diela: a) Celá akcia vychádza z ponuky EZS číslo.../.... Rozsah práce je stanovený na základe osobného jednania medzi objednávateľom a dodávateľom.... zo dňa Konečný návrh zo strany dodávateľa bol konzultovaný s p a s konečnou verziou bol oboznámený aj p za bezpečnostnú službu. b) Práce budú vykonané podľa pracovného postupu a časového harmonogramu tak, aby odovzdanie diela bolo najneskôr do dvoch pracovných dní po sprevádzkovaní, ak nedôjde z vážnych dôvodov k nepredpokladaným udalostiam. 3. Výmera dodávky materiálu: a) Dodávku kompletného materiálu a zariadení vrátane montážnych prác zabezpečí dodávateľ. b) Káblové trasy pre EZS položí odborná inštalačná firma..... podľa pokynov technikov dodávateľa. Táto položka nie je súčasťou tejto zmluvy. IV. Doba plnenia Dodávateľ vykoná dielo do.... Nesplnenie z objektívnych vonkajších príčin (tzv. vyššej moci) nebude pokladané za porušenie tejto zmluvy. 14

15 V. Cena diela V súlade so zákonom č. 196/2000 Zb. o cenách sa zmluvné strany dohodli na zmluvnej cene za zhotovené dielo špecifikované v oddieli III. tejto zmluvy a to vo výške : Cena za zhotovenie : Sk DPH 19% Sk Cena celkom s DPH Sk Ceny sú stanovené podľa aktuálneho cenníka a sú platné 1 mesiac od zhotovenia návrhu EZS. Konverzný kurz 1EUR= 30,1260SK Platobné podmienky : Objednávateľ sa zaväzuje, že uhradí dodávateľovi po prevzatí diela faktúru do 14 dní od jej vystavenia. Dielo bude fakturované po jeho dokončení a odovzdaní systému do trvalej prevádzky. Penalizácia : V prípade omeškania so zaplatením faktúry zaplatí objednávateľ zmluvnú pokutu vo výške 0,1 % z dlžnej čiastky za každý deň omeškania. VI. Vlastnícke právo na zhotovenú vec Vlastnícke právo na zhotovenú vec prechádza na objednávateľa okamihom odovzdania (podpisom odovzdávacieho protokolu) a plnej úhrady fakturovanej čiastky. VII. Podmienky vykonania diela a) Bezpečnosť práce a požiarna ochrana sa riadi platnými bezpečnostnými predpismi a ustanoveniami tejto zmluvy. b) Objednávateľ zoznámi technikov vykonávajúcich inštaláciu diela s bezpečnostnými zásadami v objekte. c) Objednávateľ zabezpečí pre účely skladovania jednu uzamykateľnú miestnosť na skladovanie materiálu a náradia inštalačnej skupiny dodávateľa. VIII. Povinnosti zmluvných strán a) Dodávateľ je povinný vykonať dielo v dohodnutom čase a kvalite. b) Dodávateľ odovzdá dielo po dokončení, a to písomne objednávateľovi. c) Objednávateľ určí užívateľa alebo správcu systému, ktorý bude zodpovedný za obsluhu EZS. d) Pred uvedením diela do skúšobnej prevádzky, dodávateľ vykoná preškolenie užívateľa alebo správcu systému a odovzdá užívateľský návod s prevádzkovou knihou EZS. e) Objednávateľ ani tretia osoba nesmie zasahovať do EZS alebo jeho nastavenia nad rámec postupov uvedených v príslušnom užívateľskom návode. IX. Záruka Dodávateľ ručí za kvalitu ním vykonaných prác (diela) podľa tejto zmluvy počas 24 mesiacov od dátumu odovzdania objednávateľovi za podmienok uvedených v odovzdávacom protokole, ktorý je súčasťou tejto zmluvy. Ako záručný list slúžia všetky faktúry, kde sú vypísané všetky výrobky a použitý materiál. Reklamácia porúch zariadení musí byť ohlásená dodávateľovi podľa odovzdávacieho protokolu. Dodávateľ sa zaväzuje odstrániť oprávnené reklamované poruchy v čo najkratšej lehote na základe podmienok stanovených v odovzdávacom protokole. X. Zánik zmluvy Táto zmluva sa uzatvára na dobu určitú a jej platnosť sa automaticky končí uplynutím záručnej doby. Nesplnenie ustanovení o záväzkoch objednávateľa zakladá dodávateľovi právo na okamžité odstúpenie od tejto zmluvy. Platnosť zmluvy je možné predčasne ukončiť aj písomnou dohodou zmluvných strán. Zmluva zanikne doručením písomnej výpovede druhej zmluvnej strane. Odstúpenie od zmluvy nemá vplyv na zaplatenie faktúry za dovtedy vykonané práce a to najneskôr do 30 dni od zániku zmluvného vzťahu. 15

16 XI. Záverečné ustanovenia Zmluva je vyhotovená v dvoch exemplároch, každý účastník obdrží jeden exemplár. Všetky dodatky k tejto zmluve budú vykonané len v písomnej forme, označené poradovými číslami a podpísané osobami oprávnenými jednať vo veciach tejto zmluvy. Otázky v tejto zmluve neupravené sa riadia Obchodným zákonníkom SR. Zmluvné strany túto zmluvu uzatvorili v súlade so zákonom č. 473/2005 Z.z. o súkromnej bezpečnosti. Zmluvné strany si zmluvu prečítali, súhlasia s celým jej obsahom a na dôkaz toho pripájajú svoje podpisy. PNJ 131 SK V dňa :.... Za dodávateľa Za objednávateľa 16

17 4.5 Príklad odovzdávacieho protokolu s prevádzkovou knihou PNJ 131 SK Referenčné údaje: Inštalačná firma Zákazka číslo... /... Adresa : č. licencie (473/2005 Z.z.):... Telefón :... Fax : Zodpovedná osoba :... Kompletná dokumentácia k obsluhe EZS bola odovzdaná užívateľovi a uložená vo firme pod názvom: Funkčná skúška vykonaná dňa...skúšobný technik:...číslo certifikátu:... Skúšobná prevádzka bola zahájená dňa:...ukončená dňa:.... Trvalá prevádzka bola zahájená dňa:... Od termínu prevzatia do trvalej prevádzky plynie záruka na systém 24 mesiacov. Servis EZS mimo pracovnú dobu a počas sviatkov vykonáva:... Užívateľ Adresa objektu s EZS : Telefón :. Fax : Zodpovedná osoba :... Osoba poverená na obsluhu EZS :... Užívateľ je povinný viesť prevádzkovú knihu. Prevádzková kniha musí byť uložená na bezpečnom mieste a vždy pri servisných činnostiach odovzdaná servisnému technikovi na vykonanie zápisu. Zaistenie periodických funkčných skúšok (užívateľských i odborných) je povinnosťou užívateľa (objednávateľa) nie inštalačnej firmy. Iba v prípade podpísania servisnej zmluvy a úhrade z nej vyplývajúceho poplatku, túto periodickú skúšku vrátane termínu zabezpečí.... Protokol o prevzatí a zaškolení obsluhy EZS Zoznam osôb, ktoré majú prístup k funkciám EZS s uvedením dátumu o zaškolení: Osoba Dátum zaškolenia Podpis - zoznámenie s návodmi na obsluhu EZS Poznámka Užívateľ EZS sa nižšie uvedeným podpisom pri prevzatí zaväzuje, že strážené priestory budú používané a udržiavané tak, aby mohla EZS správne fungovať, podľa protokolu o funkčných skúškach bude činnosť EZS pravidelne preskúšaná, akékoľvek poruchy EZS budú okamžite nahlásené inštalačnej firme, zmeny konštrukcie alebo používania objektu budú okamžite nahlásené inštalačnej firme, odovzdaná dokumentácia a prevádzková kniha budú dôkladne udržiavané, ďalším osobám bude povolený prístup k funkciám EZS až po zaškolení, bude dodržiavať doporučený časový sled zásahu na poplachový podnet, bude dodržiavať požadované termíny a rozsah skúšok funkcie zariadení, užívateľ svojim podpisom potvrdzuje, že je zoznámený s celým textom tejto prevádzkovej knihy... Inštalačná firma Užívateľ 17

18 Dátum Záznamy o kontrolách, skúškach, údržbe, poruchách a opravách EZS Vykonanie zapojenia a oživenie celého systému EZS, preškolenie užívateľov, nastavenie programu ústredne a komunikátora podľa požiadaviek užívateľa. Podpis Bednárik Vykonal som skúšku základných funkcií. Systém je funkčný. Novák 18

19 4.6 Príklad protokolu o vykonaní periodických funkčných skúšok EZS Protokol funkčných skúšok EZS Inštalačná firma:... č. licencie (zákon č.473/2005 Z.z.):... Použitá norma: PNJ 131 SK (STN EN , STN P CLC/TS , TNI ) Stupeň zabezpečenia: 1-2. trieda, prostredie: I. vnútorné a II. - vnútorné všeobecné. *) Protokoly o skúšaní alebo preskúšaní komponentov, ich certifikáty: použité komponenty spĺňajú európsku značku zhody CE. Prehliadka EZS: rozmiestnenie komponentov, nastavenie ústredne je vykonávané v súlade s PNJ 131 SK (STN EN , STN P CLC/TS ) a doplnené podľa požiadaviek objednávateľa. Funkcia signalizácie poplachu, činnosť komunikátora, prenosového zariadenia, funkcia detektorov, funkcia výstražných zariadení je úplne v poriadku a je bez porúch. Použité meracie prístroje: multimeter univerzálny... software OLink, ComLink, *) číslo verzie... Namerané hodnoty napätia zdrojov a potvrdenie funkčnosti prvkov : Poradie Typ (umiestnenie) V Poradie Typ (umiestnenie) V Detektor... Detektor... Detektor... Detektor... Detektor... Detektor... Detektor... Detektor... Detektor... Detektor... Detektor... Detektor... Detektor... Detektor... Detektor... Detektor... Funkčné testy : Master kód Kód... Ovládač, kód... Kód... Ovládač, kód... Kód... Ovládač, kód... Kód... Ovládač, kód... Kód... Ovládač, kód... Kód... Ovládač, kód... Kód... Ovládač, kód... Kód... Výstupné napätie adaptéra (ústredňa) Výstupné napätie adaptéra (klávesnica) Výstupné napätie adaptéra (siréna) Napätie akumulátora (ústredňa) Napätie batérie (klávesnica) Napätie akumulátora (siréna) Výstupné napätie ústredne Zistené parametre sú v hraniciach stanovených výrobcom a spĺňajú podmienky bezpečnej a spoľahlivej prevádzky. Skúšky poplachových výstupov: Vnútorná siréna Vonkajšia siréna Vysielač (pager) Komunikátor hlasový Komunikátor digitálny (PCO) GSM komunikátor Uvedené zariadenia reagovali správne podľa popisu výrobcu a nastavení doplnených užívateľom. Záznam o vykonaných skúškach systému EZS je uložený v elektronickej podobe pod označením :. Zistené poruchy : bez porúch. Dňa :... Záver: Pravidelnú funkčnú skúšku sytému zo strany užívateľa je nutné vykonávať minimálne raz za 3 / 6 mesiacov. *) Termín ďalšej odbornej skúšky technikom sa stanovuje na : Skúšobný technik: Užívateľ:... č. certifikátu podpis podpis *) nehodiace sa prečiarknite 19
