1/5 1 MQ 3-45 A-O-A BVBP. Výrobní è.:

Transkript

1 Pozice Poèet Popis 1 MQ 3-45 A-O-A VP Pozn.: obr. výrobku se mùže lišit od skuteè. výrobku Výrobní è.: Kompletní jednotka Èerpací stanice MQ je kompaktní jednotka, která obsahuje èerpadlo, motor, membránovou tlakovou nádobu, snímaè tlaku a prùtoku, øídící jednotku a zpìtnou klapku. Øídící jednotka zajiš uje automatický nábìh èerpadla do provozu pøi odbìru vody a jeho automatické vypnutí, jakmile se odbìr vody zastaví. Øídící jednotka dále chrání èerpadlo v pøípadì výskytu poruchy. Montáž Díky své kompaktní konstrukci nezabírá èerpadlo pøíliš mnoho místa a jeho montáž je proto snadná. Kolem èerpadla nemusí být žádný volný prostor. Jednoduché ovládání èerpadlo je opatøeno uživatelsky pøívìtivým ovládacím panelem s tlaèítkem ZAP/VYP a signálkami k indikaci provozního stavu èerpadla. Samonasávací schopnost Díky své samonasávací schopnosti mùže èerpadlo MQ èerpat vodu, jejíž hladina se nachází pod úrovní místa instalace èerpadla. V zahlcením stavu je èerpadlo schopno nasát vodu z hloubky 8 metrù za ménì než 5 minut. Tato samonasávací schopnost usnadòuje montáž a zapínání èerpadla. Zajiš uje také spolehlivìjší dodávku vody v instalacích s rizikem provozu bez kapaliny a prùsaku sací hadice èi sacího potrubí. Vestavìné ochranné funkce V pøípadì provozu nasucho nebo pøehøívání, napø. pøi zadøení høídele nebo pøetížení, se èerpadlo automaticky zastaví, èímž se zabrání poškození motoru. Automatický reset èerpadlo má vestavìnou automatickou resetovací funkci. V pøípadì signalizace bìhu nasucho nebo podobného nouzového stavu bude èerpadlo odstaveno z provozu. èerpadlo se bude pokoušet nabìhnout znovu do provozu každých 30 minut po dobu 24 hodin. Tuto resetovací funkci lze vypnout. Nízká provozní hluènost 1/5

2 Pozice Poèet Popis Cena položky Díky své hydraulické konstrukci a vnitønímu chlazení vykazuje èerpadlo extrémnì tichý provoz a je tak vhodné jak pro vnitøní, tak i pro venkovní instalaci. Tlaková nádoba Vestavìná tlaková nádoba omezuje spínací èetnost v pøípadì netìsnosti potrubí, což má pozitivní vliv na stupeò opotøebení èerpadla. Údržba èerpadlo nevyžaduje žádnou œdržbu. Kapalina: Rozsah teploty kapaliny: C Techn.: Jmen. prùtok: 3 m3/h Jmen. dopravní výška: 27 m Ucpávka: VP Schval. znaèky na typovém štítku: CE Toleranèní pásmo køivky: ISO 9906 Annex A Materiály: Tìleso èerpadla: Obìžné kolo: POM + 25% skleò. vlákna PPO + 20% skleò. vláken-ptfe Instalace: Rozsah okolní teploty: C Max. provozní tlak: 7.5 bar Potrubní pøípojka: G 1 Elektrické údaje: Pøíkon - P1: Frekvence el. sítì: Jmenovité napìtí: Jmenovitý el. proud: Krytí (IEC 34-5): Tøída izolace (IEC 85): Délka kabelu: Typ kabelové koncovky: Jiné: èistá hmotnost: Hrubá hmotnost: Pøepravní objem: 1000 W 50 Hz 1 x V 4.5 A IP54 2 m SCHUKO 13 kg 15.5 kg m3 ; 2/5

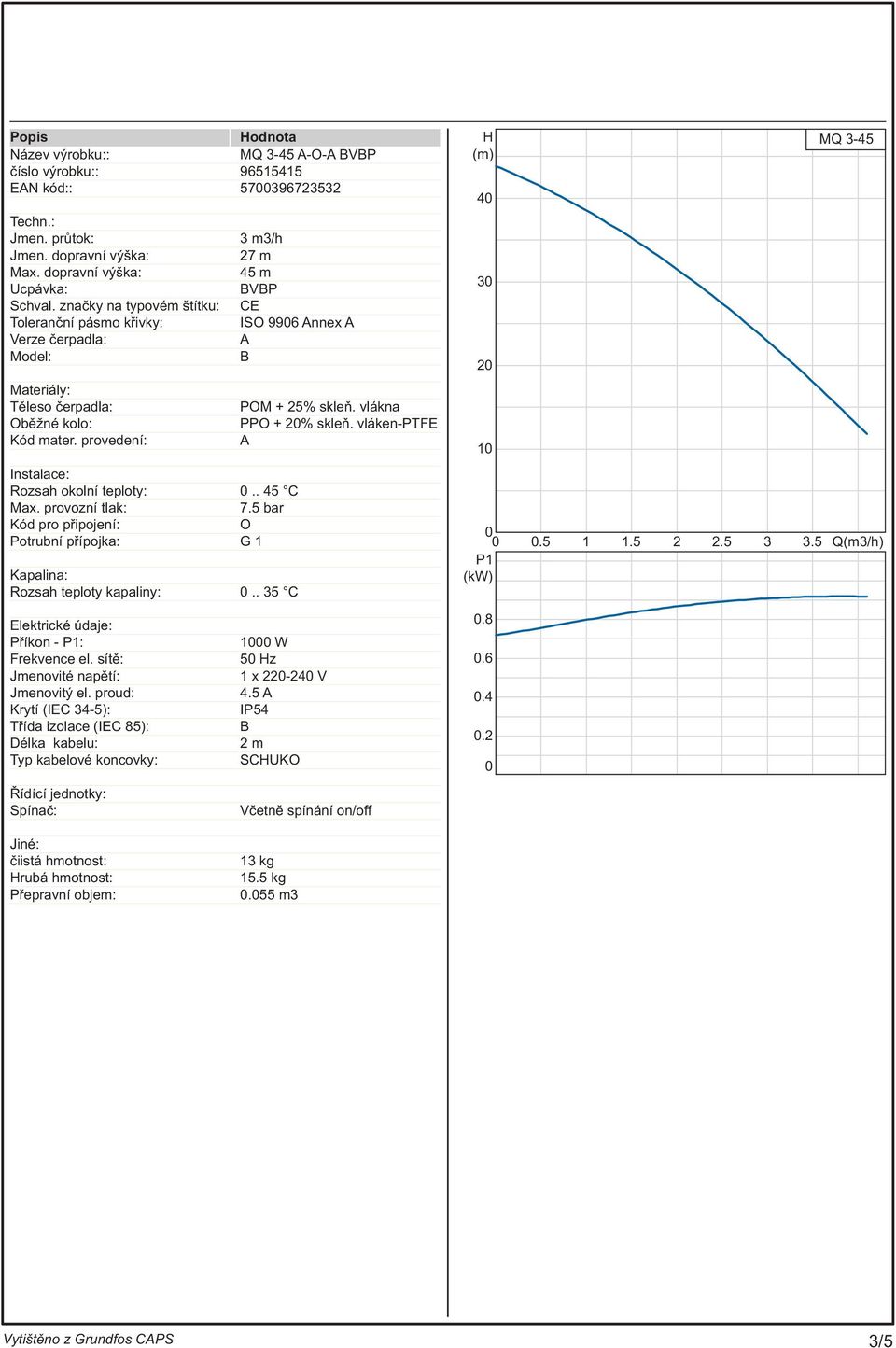

3 Popis Hodnota Název výrobku:: MQ 3-45 A-O-A VP èíslo výrobku:: EAN kód:: Techn.: Jmen. prùtok: Jmen. dopravní výška: Max. dopravní výška: Ucpávka: Schval. znaèky na typovém štítku: Toleranèní pásmo køivky: Verze èerpadla: Model: Materiály: Tìleso èerpadla: Obìžné kolo: Kód mater. provedení: 3 m3/h 27 m 45 m VP CE ISO 9906 Annex A A Instalace: Rozsah okolní teploty: C Max. provozní tlak: 7.5 bar Kód pro pøipojení: O Potrubní pøípojka: G 1 Kapalina: Rozsah teploty kapaliny: C Elektrické údaje: Pøíkon - P1: Frekvence el. sítì: Jmenovité napìtí: Jmenovitý el. proud: Krytí (IEC 34-5): Tøída izolace (IEC 85): Délka kabelu: Typ kabelové koncovky: POM + 25% skleò. vlákna PPO + 20% skleò. vláken-ptfe A 1000 W 50 Hz 1 x V 4.5 A IP54 2 m SCHUKO H (m) P1 (kw) MQ 3-45 Q(m3/h) Øídící jednotky: Spínaè: Jiné: èiistá hmotnost: Hrubá hmotnost: Pøepravní objem: Vèetnì spínání on/off 13 kg 15.5 kg m3 3/5

4 MQ G1 G X Upozornìní! Všechny jednotky jsou v [mm], pokud není uvedeno jinak! 4/5

5 MQ 3-45 L T MAIN N AUX Upozornìní! Všechny jednotky jsou v [mm], pokud není uvedeno jinak! 5/5
