1 SIGMA PUMPY HRANICE SAMONASÁVACÍ ÈERPADLA SVA SIGMA PUMPY HRANICE, s.r.o. Tovární 605, Hranice tel.: , fax:

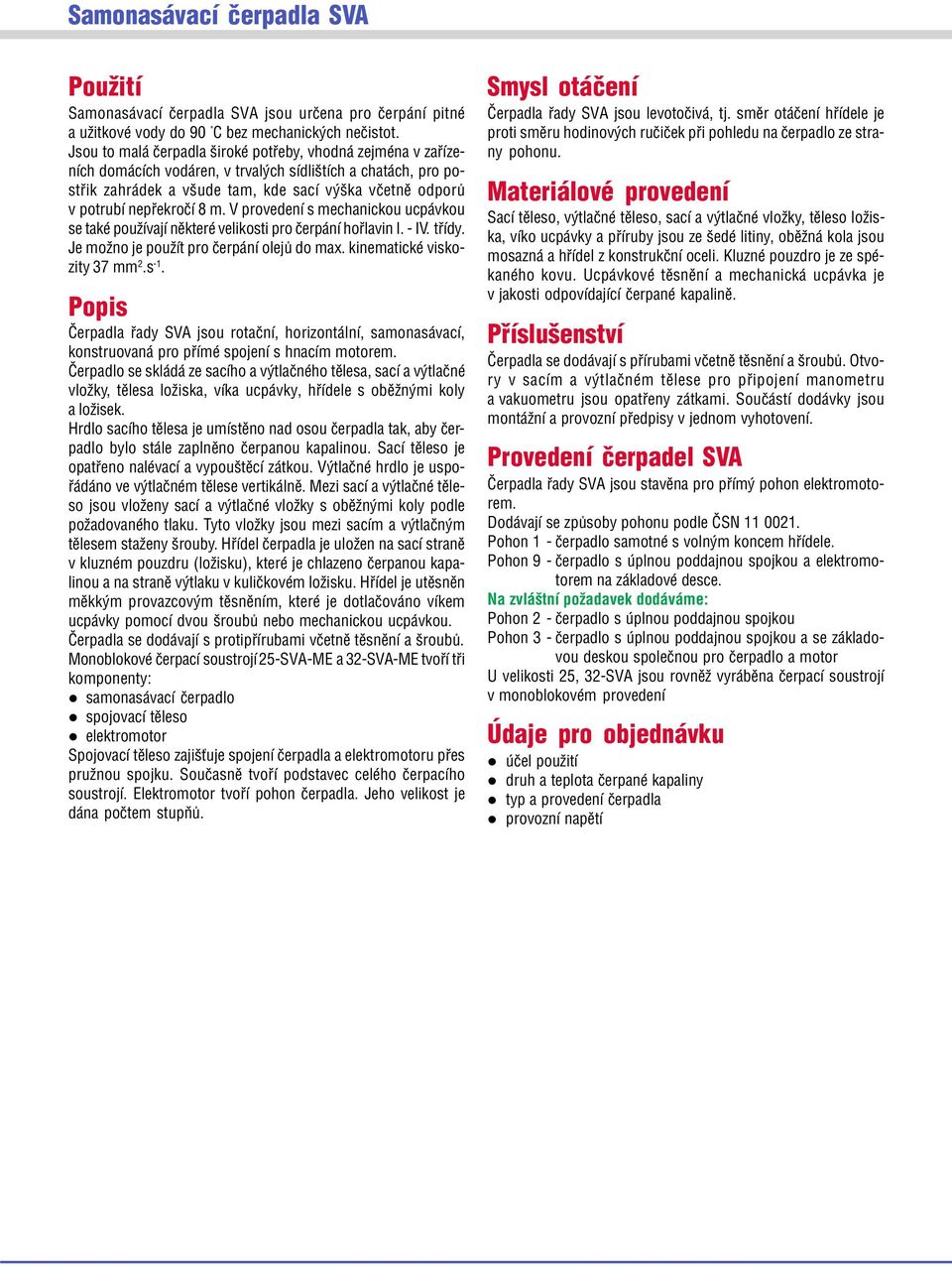

2 Použití Samonasávací èerpadla SVA jsou urèena pro èerpání pitné aužitkové vody do 90 C bez mechanických neèistot. Jsou to malá èerpadla široké potøeby, vhodná zejména v zaøízeních domácích vodáren, v trvalých sídlištích a chatách, pro postøik zahrádek a všude tam, kde sací výška vèetnì odporù v potrubí nepøekroèí 8 m. V provedení s mechanickou ucpávkou se také používají nìkteré velikosti pro èerpání hoølavin I. - IV. tøídy. Je možno je použít pro èerpání olejù do max. kinematické viskozity 37 mm.s -1. Popis Èerpadla øady SVA jsou rotaèní, horizontální, samonasávací, konstruovaná pro pøímé spojení s hnacím motorem. Èerpadlo se skládá ze sacího a výtlaèného tìlesa, sací a výtlaèné vložky, tìlesa ložiska, víka ucpávky, høídele s obìžnými koly aložisek. Hrdlo sacího tìlesa je umístìno nad osou èerpadla tak, aby èerpadlo bylo stále zaplnìno èerpanou kapalinou. Sací tìleso je opatøeno nalévací a vypouštìcí zátkou. Výtlaèné hrdlo je uspoøádáno ve výtlaèném tìlese vertikálnì. Mezi sací a výtlaèné tìleso jsou vloženy sací a výtlaèné vložky s obìžnými koly podle požadovaného tlaku. Tyto vložky jsou mezi sacím a výtlaèným tìlesem staženy šrouby. Høídel èerpadla je uložen na sací stranì v kluzném pouzdru (ložisku), které je chlazeno èerpanou kapalinou a na stranì výtlaku v kulièkovém ložisku. Høídel je utìsnìn mìkkým provazcovým tìsnìním, které je dotlaèováno víkem ucpávky pomocí dvou šroubù nebo mechanickou ucpávkou. Èerpadla se dodávají s protipøírubami vèetnì tìsnìní a šroubù. Monoblokové èerpací soustrojí 5-SVA-ME a 3-SVA-ME tvoøí tøi komponenty: samonasávací èerpadlo spojovací tìleso elektromotor Spojovací tìleso zajiš uje spojení èerpadla a elektromotoru pøes pružnou spojku. Souèasnì tvoøí podstavec celého èerpacího soustrojí. Elektromotor tvoøí pohon èerpadla. Jeho velikost je dána poètem stupòù. Smysl otáèení Èerpadla øady SVA jsou levotoèivá, tj. smìr otáèení høídele je proti smìru hodinových ruèièek pøi pohledu na èerpadlo ze strany pohonu. Materiálové provedení Sací tìleso, výtlaèné tìleso, sací a výtlaèné vložky, tìleso ložiska, víko ucpávky a pøíruby jsou ze šedé litiny, obìžná kola jsou mosazná a høídel z konstrukèní oceli. Kluzné pouzdro je ze spékaného kovu. Ucpávkové tìsnìní a mechanická ucpávka je v jakosti odpovídající èerpané kapalinì. Pøíslušenství Èerpadla se dodávají s pøírubami vèetnì tìsnìní a šroubù. Otvory v sacím a výtlaèném tìlese pro pøipojení manometru a vakuometru jsou opatøeny zátkami. Souèástí dodávky jsou montážní a provozní pøedpisy v jednom vyhotovení. Provedení èerpadel SVA Èerpadla øady SVA jsou stavìna pro pøímý pohon elektromotorem. Dodávají se zpùsoby pohonu podle ÈSN Pohon 1 - èerpadlo samotné s volným koncem høídele. Pohon 9 - èerpadlo s úplnou poddajnou spojkou a elektromotorem na základové desce. Na zvláštní požadavek dodáváme: Pohon - èerpadlo s úplnou poddajnou spojkou Pohon 3 - èerpadlo s úplnou poddajnou spojkou a se základovou deskou spoleènou pro èerpadlo a motor U velikosti 5, 3-SVA jsou rovnìž vyrábìna èerpací soustrojí v monoblokovém provedení Údaje pro objednávku úèel použití druh a teplota èerpané kapaliny typ a provedení èerpadla provozní napìtí

3 Informativní øez èerpadlem - 0,5,3-SVA - s mìkkou ucpávkou Výtlaèné tìleso Sací tìleso 3 Výtlaèná vložka 4 Sací vložka 5 Obìžné kolo 6 Tìleso ložiska 7 Pouzdro 1 Víèko 15 Høídel 19 Ucpávkové víko 3 Ložisko 4 Ucpávkové tìsnìní 5 Tìsnìní 7 Pøíruba

4 Informativní øez èerpadlem - 0,3-SVA - s mechanickou ucpávkou Výtlaèné tìleso Sací tìleso 3 Výtlaèná vložka 4 Sací vložka 5 Obìžné kolo 6 Tìleso ložiska 7 Pouzdro 1 Víèko 15 Høídel 3 Ložisko 4 Mechanická ucpávka 5 Tìsnìní 7 Pøíruba 43 Ucpávkové víko

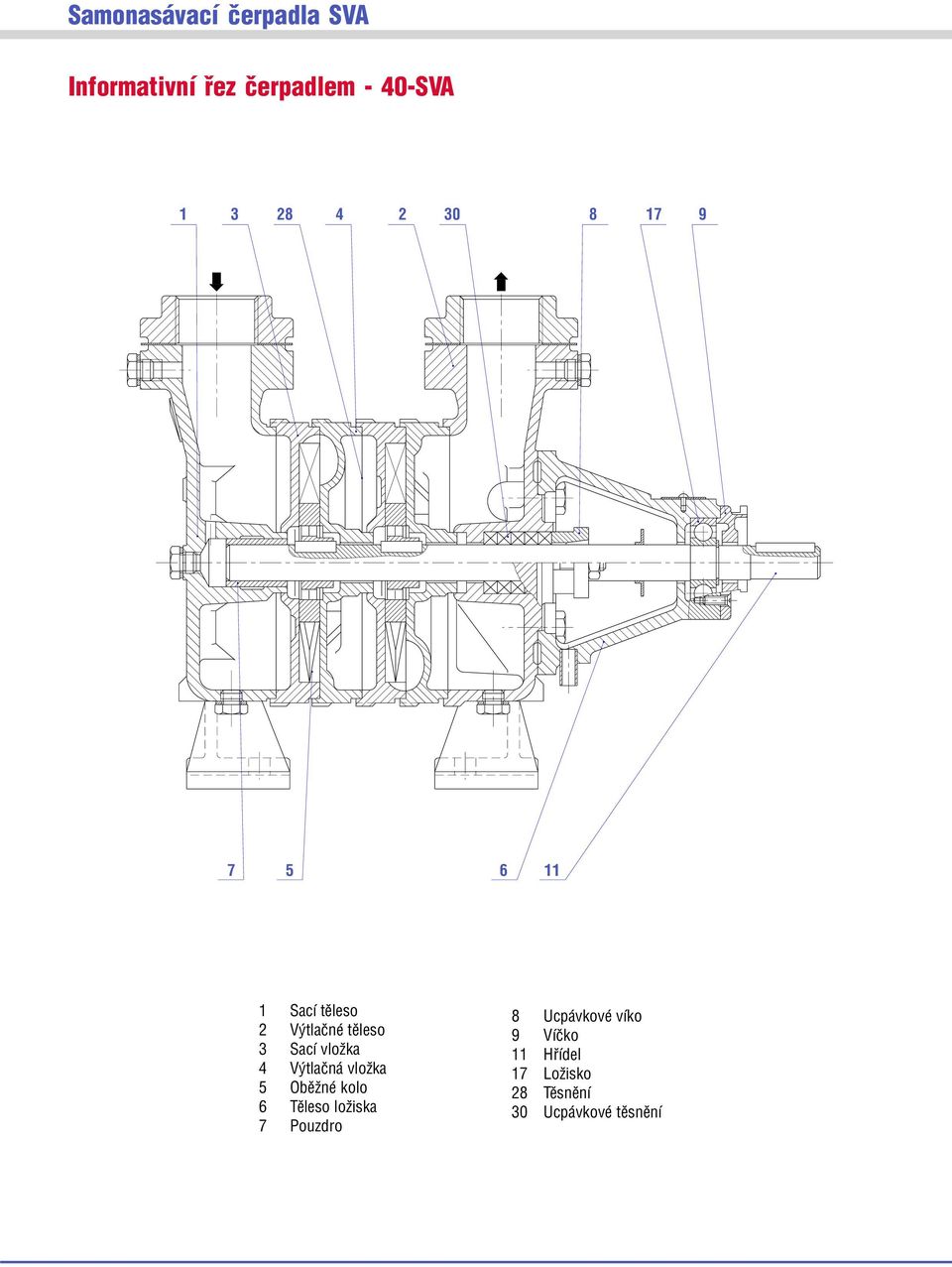

5 Informativní øez èerpadlem - 40-SVA Sací tìleso Výtlaèné tìleso 3 Sací vložka 4 Výtlaèná vložka 5 Obìžné kolo 6 Tìleso ložiska 7 Pouzdro 8 Ucpávkové víko 9 Víèko 11 Høídel 17 Ložisko 8 Tìsnìní 30 Ucpávkové tìsnìní

6 Informativní øez èerpadlem - èerpací soustrojí 5, 3-SVA-ME s mìkkou ucpávkou Èerpadlo Spojovací tìleso 3 Elektromotor 4 Spojka Informativní øez èerpadlem - èerpací soustrojí 5, 3-SVA-ME s mechanickou ucpávkou 4 1 3

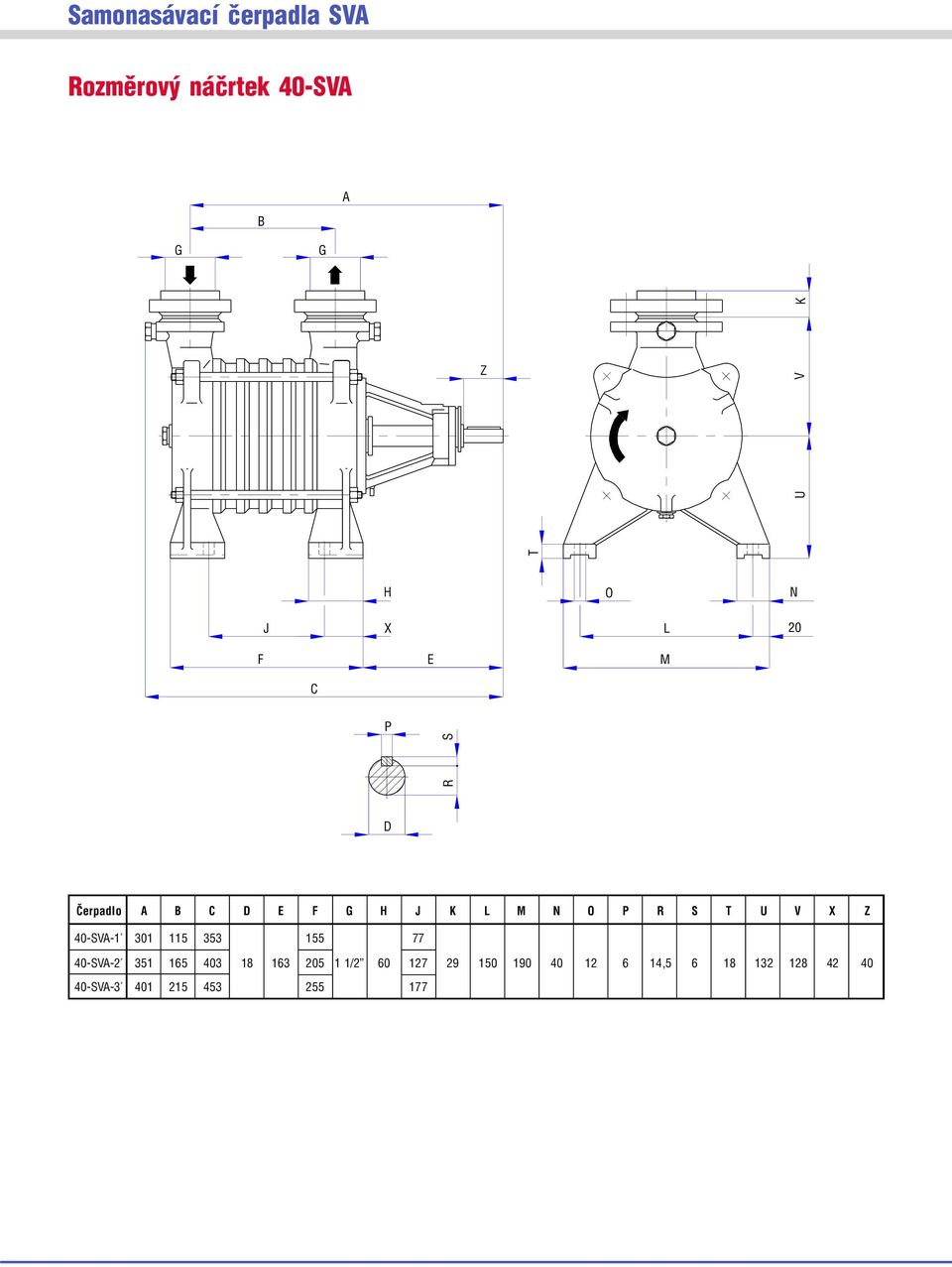

7 Rozmìrový náèrtek 40-SVA B A G G Z U V K T H O N J X L 0 F E M C P R S D Èerpadlo AB C D E F G H J K L M N O P R S T U V X Z 40-SVA SVA / , SVA

8 Rozmìrový náèrtek 0,5,3 - SVA A Y T K K B G X G H Z U V J N O F E L C M P R S D Èerpadlo AB C D E F G H J K L M N O P R S T U V X Y Z 0-SVA SVA , SVA SVA SVA , SVA SVA SVA / , SVA

9 Rozmìrový náèrtek èerpacího soustrojí 5, 3-SVA-ME A 16 D E 11 D F 4 14 B C Èerpadlo AB C D E F 5-SVA G SVA G SVA G SVA G1 1/ SVA G1 1/ SVA G1 1/4 1 1

10 Technické údaje èerpadel SVA Typ DN hrdel Q H Pøíkon Varianta s mech. Hmotnost (kg) èerpadla sací/výtl. (l.s -1 ) (m) (kw) ucpávkou pohon 1 0-SVA ,5-0, 8 0-SVA- 5/5 0,33-0, ,44-0,34 ano 10 0-SVA ,55-0,4 1 5-SVA ,68-0,35 13,5 5-SVA- 5/5 0, ,18-0,65 ne 16 5-SVA ,74-0,94 18,5 3-SVA ,98-0,6 14,5 3-SVA- 3/3 0,83-1, ,9-1, ano 17,5 3-SVA ,65-1,65 0,5 40-SVA-1 1, ,05-0, SVA- 40/ ,05-1,5 ne 1 40-SVA-3 1,33 -, ,55 6 Parametry platí pro vodu t = 0 C, ρ = 1000 kg.m -3, otáèky n = 1450 min -1, sací výšku H s = 7 m a mìkké provazcové tìsnìní. Informativní oblastní diagram èerpadel SVA H[m] SVA 3-SVA SVA 40 0-SVA 0 0 0,5 1 1,5,5 Q[l.s -1 ]
