1 Automatické spínací zařízení Cervomatic EDP.2 Typový list

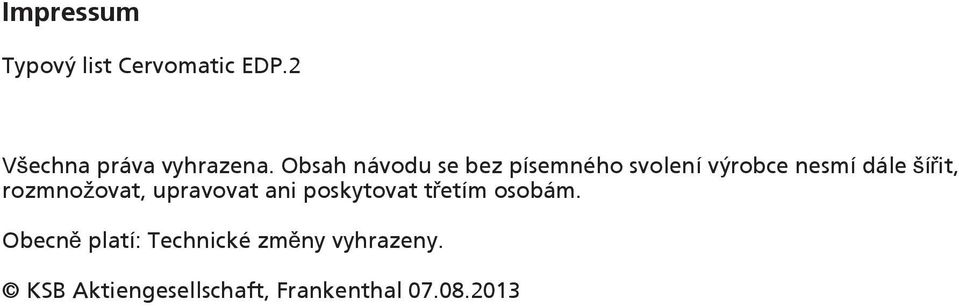

2 Impressum Typový list Cervomatic EDP.2 Všechna práva vyhrazena. Obsah návodu se bez písemného svolení výrobce nesmí dále šířit, rozmnožovat, upravovat ani poskytovat třetím osobám. Obecně platí: Technické změny vyhrazeny. KSB Aktiengesellschaft, Frankenthal

3 Zásobování vodou Zásobování vodou Cervomatic EDP.2 Popis funkce Šetrný chod zařízení zajišťuje: Spínání v závislosti na tlaku Vypínání v závislosti na tlaku nebo průtoku Integrovaná ochrana proti chodu nasucho Integrovaná kontrola přetížení Druhy funkcí Přístroj nabízí dva různé druhy funkcí volitelné pomocí parametrizace: Provoz zap/vyp: Sepnutí čerpacího agregátu při poklesu tlaku v potrubí Vypnutí čerpacího agregátu při přerušení proudění v potrubí Řízení tlaku Sepnutí čerpacího agregátu při poklesu tlaku v potrubí Vypnutí čerpacího agregátu při překročení předepsané hodnoty tlaku v potrubí Další funkce Integrovaná ochrana proti chodu nasucho čerpadla Integrovaná kontrola přetížení Hlavní oblasti používání Spínací a kontrolní zařízení pro malé čerpací agregáty Lze použít v následujících situacích: Zadešťovací zařízení Rozstřikovací systémy Využívání dešťové vody Zařízení pro zásobování vodou Potřebný zpětný ventil pro řízení stabilizace tlaku není integrován do spínacího automatu a musí se proto nainstalovat do potrubí dodatečně. ( Strana 6) Průběh tlaku Spínací tlak je z výroby nastaven na 3 bar a lze ho v případě potřeby snížit na 1 bar nebo zvýšit na 6,5 bar. Další informace naleznete v návodu k obsluze. Čerpaná média K čerpání čisté až zkalené vody bez agresivních, abrazivních a pevných složek. Říční, jezerní a spodní voda р bar A Provozní data Provozní vlastnosti Parametr Hodnota Průtok Q až 15 m 3 /h (4,17 l/s) Provozní tlak p 10 bar Teplota čerpaného média t 0 až 40 C 6,5 3 0 D E B Q C Název Příklad: Cervomatic EDP.2 Vysvětlení označení Zkratka Význam Cervomatic Konstrukční řada E Jednofázový střídavý proud D Třífázový proud P Elektrická ochrana.2 Verze výrobku Varianty spínacího bodu A Nulová dopravní výška B p E max C p E nastavení z výroby D Čerpací agregát se vypne při Q < 2 l/s. E Zapnutí Cervomatic EDP.2 3

4 Zásobování vodou H t Systémový tlak při různých odebíraných množstvích H Dopravní výška čerpacího agregátu t Čas Výhody výrobku Automatické zapínání a vypínání čerpadla současným sledováním tlaku a průtoku Konstantní tlak v závislosti na průtoku v důsledku současného monitorování tlaku a průtoku Ochrana proti chodu nasucho vypnutím motoru Digitální indikace tlaku (skutečná a předepsaná hodnota) Velmi jednoduché nastavování pomocí menu Spínání v závislosti na tlaku Vypínání v závislosti na tlaku nebo průtoku Materiály Přehled dostupných materiálů Konstrukční díl Materiál Těleso čerpadla Polyamid Membrána Elastomer Typy instalace EPDM, NR, noryl, keramika Technické údaje Tabulka pro výběr Parametr Hodnota Rozsah spínacího tlaku (provoz zap/vyp) 1 5 bar Minimální průtok (provoz zap/vyp) 1) 2 l/min Maximální spínací tlak (řízení tlaku) 6,5 bar Maximální vypínací tlak (řízení tlaku) 7 bar Maximální provozní tlak 10 bar Trhací tlak 2) 40 bar Průtok 15 m 3 /h (4,17 l/s) Krytí IP 54 Okolní teplota 0 až 50 C Teplota čerpaného média 0 až 40 C Síťové napětí 1~230 V, 50/60 Hz 3~230 V, 50/60 Hz 3~400 V, 50/60 Hz Maximální odběr proudu 10 A (16 A krátkodobě) Ochrana proti nedostatku vody ano Opětovné spuštění po nedostatku vody Systém ART (Automatic Reset Test) 1 opětovné spuštění po 5,5 minutách Při přetrvávajícím nedostatku vody: Opětovné spuštění po 30 minutách a 24 hodinách Při trvalém nedostatku vody: Vypnutí čerpadla až do odstranění závady Sledování předřazené nádrže Nadstandardní vybavení Hmotnost [kg] 2,5 Mat.-Nr ) Při nedosažení minimálního průtoku se čerpací agregát vypne. 2) Spínač musí být chráněn proti každému přetlaku (včetně tlakových rázů na straně zařízení), který je vyšší než maximální trhací tlak pb = 40 bar. Pokud si nejste jistí maximální hodnotou tlaku na straně sání, připočítejte k jmenovitému tlaku pro jistotu 5 bar nebo namontujte redukční ventil mezi čerpací agregát a přístroj nebo na stranu sání čerpacího agregátu. Na stranu sání čerpacího agregátu navíc namontujte zpětný ventil. 4 Cervomatic EDP.2

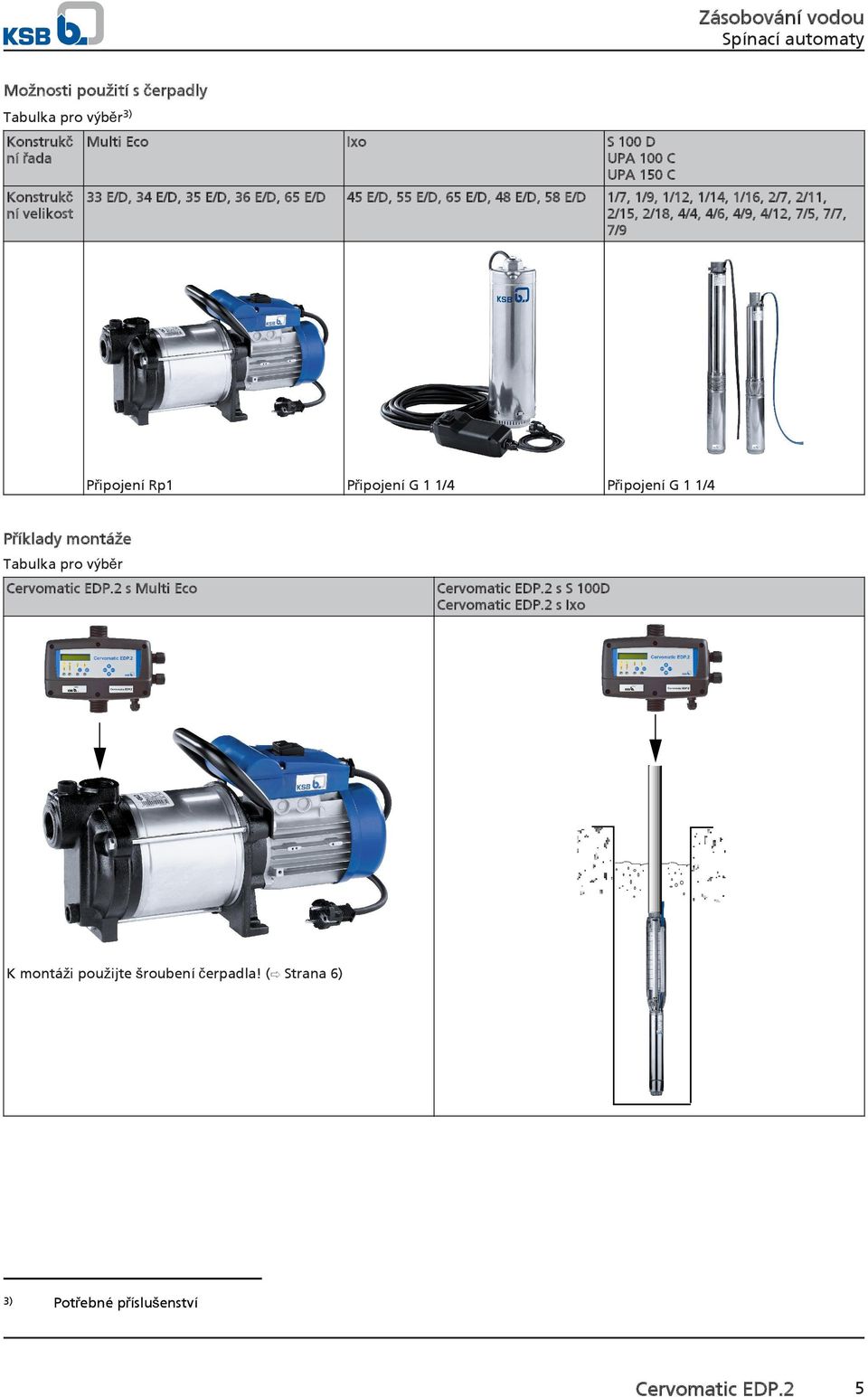

5 Zásobování vodou Možnosti použití s čerpadly Tabulka pro výběr3) Konstrukč Multi Eco ní řada Ixo S 100 D UPA 100 C UPA 150 C Konstrukč 33 E/D, 34 E/D, 35 E/D, 36 E/D, 65 E/D ní velikost 45 E/D, 55 E/D, 65 E/D, 48 E/D, 58 E/D 1/7, 1/9, 1/12, 1/14, 1/16, 2/7, 2/11, 2/15, 2/18, 4/4, 4/6, 4/9, 4/12, 7/5, 7/7, 7/9 Připojení G 1 1/4 Připojení G 1 1/4 Připojení Rp1 Příklady montáže Tabulka pro výběr Cervomatic EDP.2 s Multi Eco Cervomatic EDP.2 s S 100D Cervomatic EDP.2 s Ixo K montáži použijte šroubení čerpadla! ( Strana 6) 3) Potřebné příslušenství Cervomatic EDP.2 5

6 Zásobování vodou Rozměry Rozměry v mm G 1 1/4 231 Cervomatic EDP G 1 1/ Příslušenství Příslušenství je k dostání volitelně Nákres Popis [kg] Mat.-Nr. 2 ks šroubení čerpadla 0, G1 na G 1 1/4 (přesuvná matice) Sada potrubního adaptéru, k montáži přístroje do horizontálního potrubí Zábrana zpětného toku, k použití u čerpadel bez integrované zpětné klapky 0, Cervomatic EDP.2

7

8 KSB Aktiengesellschaft Frankenthal Johann-Klein-Str Frankenthal (Germany) Tel Fax /04-CS
