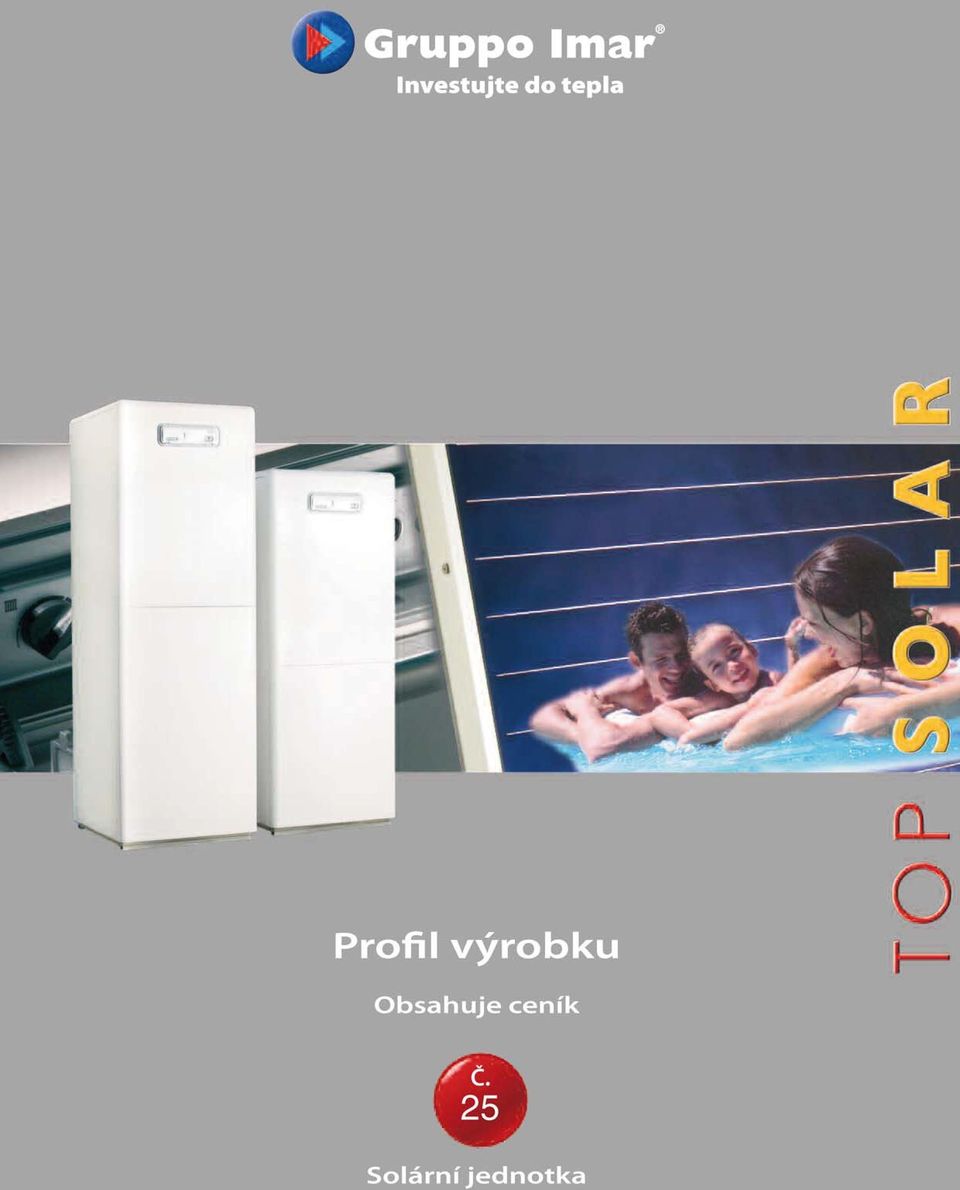

1

2 Solární filozofie Grupp Škála řešení, schopných uspokojit každé nároky Gruppo Imar obnovuje svoji výzvu k energetickým úsporám novou sérií inovačních návrhů pro využití sluneční energie. Solární energie je důležitým zdrojem energetické úspory, protože slunce nám daruje energii čistou a zdarma. Pro každý typ bydlení, od vily k malému bytu, bylo vytvořeno ideální řešení. Top Solar, úplná integrace Kotle s kondenzačním základem, s možností řízení až do tří zón. Zásobník z nerez oceli se solární vestavbou s vestavěným modulačním systémem Drain Back. Avšak použití solárního panelu představuje vítězné a vhodné řešení pouze tehdy, je-li spojen s moderním kondenzačním kotlem. A je to právě tento směr, kterým jdou technici Gruppo Imar. Realizovat systémy integrace mezi solární energií a plynovými kotli s vysokým výkonem, schopnými nabídnout maximální energetickou úsporu s menším dopadem na životní prostředí, zaručujíce stále lepší úroveň komfortu.

3 o Imar Kolektory řady Solar Vysoký technologický obsah kotlů značky Gruppo Imar se perfektně integruje s řadou solárních plochých kolektorů řady Solar. Panely charakterizovanými vysokými výkony a absolutní kvalitou použitých materiálů. Panely Solar DB byly vhodně koncipovány pro použití v zařízeních se systémem Drain Back. Řada kolektorů Solar je doplněna sérií příslušenství pro jednoduchou, bezpečnou a rychlou střešní a plošnou instalaci. INKA SOLAR TOP SOLAR Gruppo Imar spa Katalog 5

4 Top Solar Gruppo Imar představuje novou řadu Top Solar. Škálu řešení, schopných uspokojit každé nároky Gruppo Imar obnovuje svoji výzvu k energetickým úsporám novou řadou inovačních návrhů pro využití sluneční energie. Sluneční energie je důležitým zdrojem energetické úspory, protože slunce nám daruje čistou energii a zdarma. Avšak použití solárního panelu představuje vítězné a vhodné řešení pouze tehdy, je-li spojen s moderním kondenzačním kotlem. A je to právě tento směr, kterým jdou technici Gruppo Imar. Realizovat systémy spojení mezi solární energií a kotli s vysokým výkonem, schopné nabídnout maximální energetickou úsporu s menším dopadem na životní prostředí, zaručujíce stále lepší úroveň komfortu. Pro každý typ bydlení, od vily po malý byt, bylo navrženo ideální řešení.

5 TOP SOLAR Opravdová a pravá integrovaná kotelna Kotle Top Bimetal Condens mohou přímo řídit až tři zóny vytápění rozdělené podle různých teplot. Výhodou pro instalujícího je, že není ničím vázán, jako se jinak běžně stává, musí-li instalovat externí příslušenství (kolektory, čerpadla a vzduchotechniku). Výhodou pro uživatele je, že je mu umožněno optimalizovat prostory jinak určené pro externí součásti jako je kolektor, řídicí jednotky a čerpadla. Unifikace komponentů znamená také jediného partnera pro technickou podporu. Bimetal Condens Top Solar PAB 6.0 Bimetal Condens Top Solar PAB 6.0 Bimetal Condens Top Solar PAB 6.0 Bimetal Condens Top Solar PAB 6.0 Bimetal Condens Top Solar PAB BT 6.0 Bimetal Condens Top Solar PAB BT 6.0 zóna s jedinou teplotou vysokou nebo nízkou zóny s jedinou teplotou vysokou nebo nízkou zóny s jedinou teplotou vysokou nebo nízkou vysokoteplotní zóna + nízkoteplotní zóna vysokoteplotní zóna + nízkoteplotní zóny Bimetal Condens Top Solar PAB 7. Bimetal Condens Top Solar PAB 7. Bimetal Condens Top Solar PAB 7. Bimetal Condens Top Solar PAB 7. Bimetal Condens Top Solar PAB BT 7. Bimetal Condens Top Solar PAB BT 7. zóna s jedinou teplotou vysokou nebo nízkou zóny s jedinou teplotou vysokou nebo nízkou zóny s jedinou teplotou vysokou nebo nízkou vysokoteplotní zóna + nízkoteplotní zóna vysokoteplotní zóna + nízkoteplotní zóny Gruppo Imar spa Katalog 5 5

6 Úplná integrace Nejkompletnější, která se nachází na trhu Kotle jsou již připraveny k tomu, aby řídily až tři různé zóny vytápění. Nyní pod pláštěm série Top našly místo také všechny komponenty pro řízení tepelného solárního okruhu pro výrobu teplé užitkové vody. I kdyby trh nabízel kotle se zabudovaným solárním zásobníkem, žádný se nemůže pochlubit kompletností vybavení jaká charakterizují řadu Top Solar. Oběhová čerpadla s vestavěným směšovacím ventilem Modulační čerpadlo solárního okruhu Zásobník inox 50 a 00 l Nádrž na kapalinu okruhu Drain Back Systém rychlé obnovy integrace TUV Nezávislé zóny vytápění 6

7 TOP SOLAR Zásobník a deskový výměník Kaskáda horké vody Zásobníke řady Top Solar o kapacitě 50 a 00 litrů jsou vybaveny solárním šnekem a záloha je tvořena prostřednictvím integrovaného deskového výměníku tepla. Systém se 0 kw deskovým výměníkem z oceli inox zaručuje stálou dostupnost horké vody i za nepřítomnosti sluneční energie. Kotle Top Solar mohou podávat specifické výkony, schopné uspokojit nejnáročnější požadavky. S nabitým zásobníkem mohou modely Top Solar vydat 6 l/min u série 6.0 a 6 l/min u série 7.. Prostor vrstveně ohřáté vody Deskový výměník tepla s příkonem 0 kw Šnek solárního okruhu Odběr studené vody Gruppo Imar spa Katalog 5 7

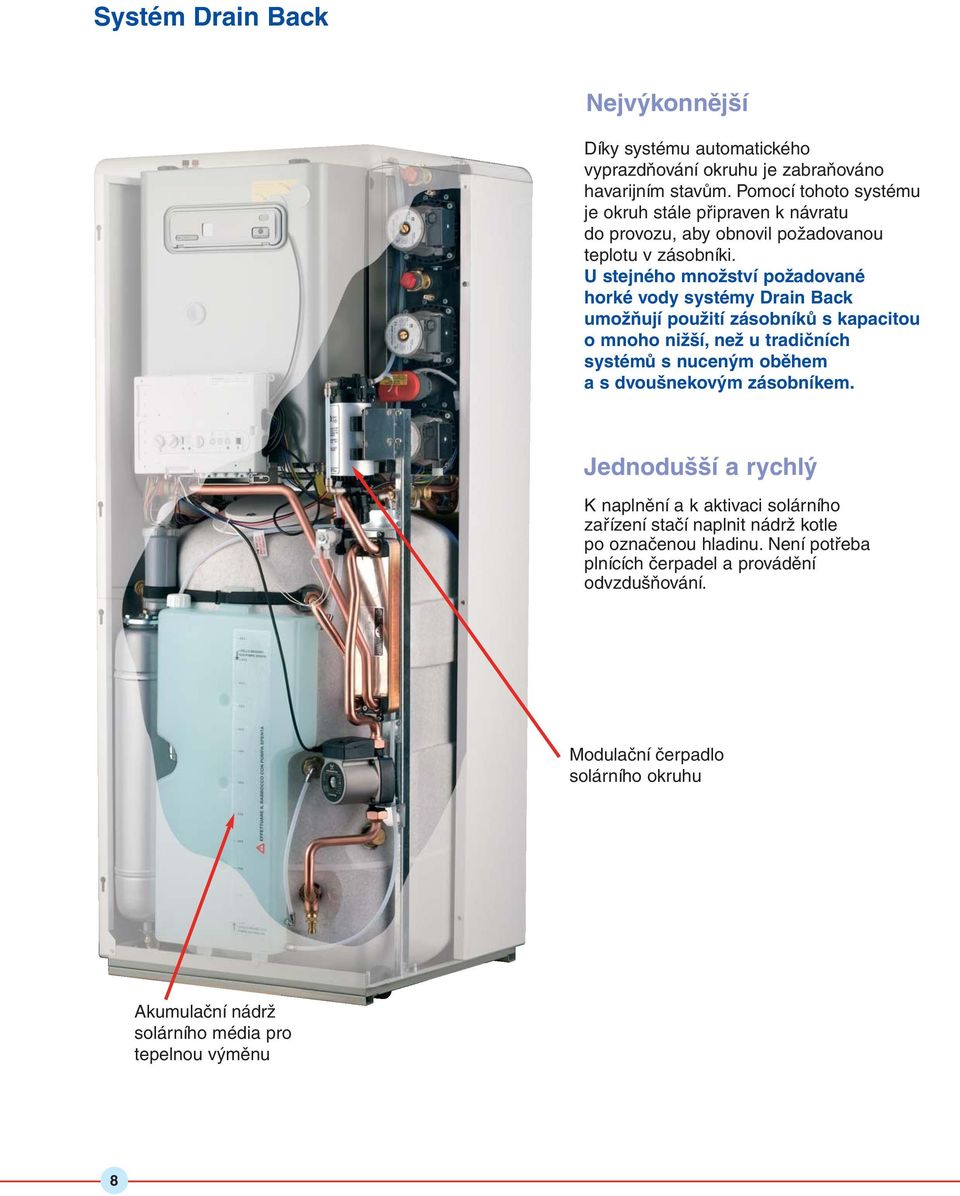

8 Systém Drain Back Nejvýkonnější Díky systému automatického vyprazdňování okruhu je zabraňováno havarijním stavům. Pomocí tohoto systému je okruh stále připraven k návratu do provozu, aby obnovil požadovanou teplotu v zásobníki. U stejného množství požadované horké vody systémy Drain Back umožňují použití zásobníků s kapacitou o mnoho nižší, než u tradičních systémů s nuceným oběhem a s dvoušnekovým zásobníkem. Jednodušší a rychlý K naplnění a k aktivaci solárního zařízení stačí naplnit nádrž kotle po označenou hladinu. Není potřeba plnících čerpadel a provádění odvzdušňování. Modulační čerpadlo solárního okruhu Akumulační nádrž solárního média pro tepelnou výměnu 8

9 TOP SOLAR POZOR NA DETAILY Solární modulační čerpadlo Kotle Top Solar jsou vybaveny čerpadlem pro solární okruh, které funguje na stejnosměrný proud Voltů. Čerpadlo má maximální příkon 5W při 00%. Průměrná spotřeba při provozu, díky modulaci, nepřekračuje příkon 5W. Díky modulaci zaručuje výkon v solárním okruhu více dostupný Δt, využívajíce na maximum energii přenášenou kolektory. Modulační čerpadlo solárního okruhu Gruppo Imar spa Katalog 5 9

10 Technické charakteristiky Model Měrná jednotka TOP SOLAR 6.0 PAB PAB PAB N.T. PAB PAB N.T. Typ kotle Kategorie plynu Jmenovitý příkon Min - Max (v topení) Jmenovitý výkon Min - Max (v topení) Jmenovitý příkon Min - Max (v užitkové vodě) CO Min - Max (G0) CO Min - Max (GPL) Maximální teplota spalin Spotřeba paliva při výkonu Min - Max (G0) Spotřeba paliva při výkonu Min - Max (GPL) Jmenovitý přetlak plynu na vstupu (G0) Jmenovitý přetlak plynu na vstupu (GPL) Charakteristika čerpadla (Q = 000 l/h) Minimální teplota výtlaku Maximální teplota výtlaku Teplota pracovního prostředí Objem vody primárního výměníku Kapacita expansní nádrže topení Kapacita expansní nádrže užitkové vody Tlak předplnění expansní nádrže Maximální provozní tlak topení Elektrické napájení Celkový elektrický příkon Elektrický výkon čerpadla Kapacita zásobníke Množství ohřáté užitkové vody Δt = 0 C Maximální provozní tlak užitkové vody Výška Šířka Hloubka Váha Připojení odtahu spalin Výkonová třída Třída účinnosti NOx Stupeň ochrany PIN kód EN 8 EN 7 kw kw kw % % C Nm /h kg/h mbar mbar mca C C C l l l bar bar V/Hz W W l l/min bar mm mm mm kg mm 9//EEC EN 8 IP CE BP - C - C - C - C5 - C6 - C8 IIHB/P 7 -,6 (range- rated) 6,8-5, 7 -,6 8,6-0, 0, -,7 9 0,70 -,7 0,55 -, , , / Ø 60/00 koaxiál - Ø 70 zdvojené 5 (mg/kwh) XD 069BQ066 0

11 TOP SOLAR Technické charakteristiky Model Měrná jednotka TOP SOLAR 7. PAB PAB PAB N.T. PAB PAB N.T. Typ kotle Kategorie plynu Jmenovitý příkon Min - Max (v topení) Jmenovitý výkon Min - Max (v topení) Jmenovitý příkon Min - Max (v užitkové vodě) CO Min - Max (G0) CO Min - Max (GPL) Maximální teplota spalin Spotřeba paliva při výkonu Min - Max (G0) Spotřeba paliva při výkonu Min - Max (GPL) Jmenovitý přetlak plynu na vstupu (G0) Jmenovitý přetlak plynu na vstupu (GPL) Charakteristika čerpadla (Q = 000 l/h) Minimální teplota výtlaku Maximální teplota výtlaku Teplota pracovního prostředí Objem vody primárního výměníku Kapacita expansní nádrže topení Kapacita expansní nádrže užitkové vody Tlak předplnění expansní nádrže Maximální provozní tlak topení Elektrické napájení Celkový elektrický příkon Elektrický výkon čerpadla Kapacita zásobníke Množství ohřáté užitkové vody Δt = 0 C Maximální provozní tlak užitkové vody Výška Šířka Hloubka Váha Připojení odtahu spalin Výkonová třída Třída účinnosti NOx Stupeň ochrany PIN kód EN 8 EN 7 kw kw kw % % C Nm /h kg/h mbar mbar mca C C C l l l bar bar V/Hz W W l l/min bar mm mm mm kg mm 9//EEC EN 8 IP CE BP - C - C - C - C5 - C6 - C8 IIHB/P 7 -,6 (range- rated) 6,8-5, 7 -,6 8,6-0, 0, -,7 9 0,70 -,7 0,55 -, , , / Ø 60/00 koaxiál - Ø 70 zdvojené 5 (mg/kwh) XD 069BQ066 Gruppo Imar spa Katalog 5

12 Příprava připojení Verze PAB 6.0 Verze PAB 7.

13 Větší dostupné výkony oběhových čerpadel PAB BT TOP SOLAR Oběhové čerpadlo A v nízkoteplotní zóně Verze se zónovými ventily PAB PAB PAB Oběhové čerpadlo A v nízkoteplotní zóně PAB BT Oběhové čerpadlo primární vysokoteplotní zóny Gruppo Imar spa Katalog 5

14 Inka Solar Součásti systému Příprava technického základu pro odtah spalin Pevné panely pro uzavření prostoru Zapuštěný prostor Kotel Hydraulický okruh solární vestavby Solární booster na 00 litrů

15 Ideální řešení INKA SOLAR, první vestavěná solární stanice. Tento nový systém, který je patentem Gruppo Imar, umožňuje využití výhod tepelné sluneční energie jak pro výrobu teplé užitkové vody, tak pro vytápění; s několika centimetry tloušťky, a především, s možností splynutí se stěnami. Rozměry systému zabírají plochu běžných dveří (0x 90cm) a zápustnou hloubku 0 cm. Systém Inka Solar se zrodil jako odpověď na požadavky obydlí středních rozměrů jako jsou řadové vilky. Při použití tradičních komerčních systémů je nutno použít akumulační nádrže pro přípravu teplé vody o značných rozměrech, napojených na nástěnný kotel, a pro systém řízení solárního zařízení složeného z čerpadel, expansní nádrže, elektronické řídicí jednotky atd., je v celku potřeba pouhých pár metrů čtverečních plochy obětovaných topnému zařízení. Uživatel bude moci kontrolovat a upravovat všechny funkční parametry kotle prostřednictvím dálkového ovládání přímo ze svého obydlí. INKA SOLAR Příklad tradičního zařízení s nádrží pro výrobu TUV, napojeného na kotel externími sestavami pro ovládání zařízení na dvě zóny Stejný typ zařízení se systémem Inka Solar napojeným na kotel Inka BT Gruppo Imar spa Katalog 5 5

16 Možnost integrace vytápění v jedné nebo ve dvou zónách, i o různých teplotách Kromě integrace výroby teplé užitkové vody solárním panelem, systémy Inka Solar umožňují integraci vytápění do dvou různých zón s nezávislými klimatickými křivkami. To vše s tím, že jsou všechny součásti uloženy uvnitř vestavěné skříně. Zde dole je uvedeno srovnání mezi zařízením se solární vestavbou, provedeným tradičním způsobem, a stejným zařízením, provedeným se systémem Inka Solar. Příklad tradičního zařízení s nádrží pro výrobu TUV a s integrací do topení propojeného s externími sestavami pro řízení dvouzónového zařízení Jednoduché a rychlé uvedení do provozu Systémy Drain Back Gruppo Imar nabízejí další výhodu také ve fázi instalace. Pro uvedení solárního okruhu do provozu jednoduše stačí naplnit nádrž tepelně vodivým médiem k označení hladiny. Zbytek provede systém a nejsou potřebné žádné operace pro odvzdušnění a plnění, které musí být normálně prováděny u běžných zařízení s nuceným oběhem. Stejný typ zařízení se systémem Inka Solar s kotlem Inka BT 6

17 Vysoce výkonný kotel Bimetal Condens Systém Inka Solar používá kondenzační kotle Gruppo Imar Inka Bimetal Condens, které jsou k dispozici v různých výkonech a s různými výbavami. Je možno použít kotle pro jednu zónu nebo s integrovaným řízením dvou zón vytápěných na různé teploty. Kotle Bimetal Condens jsou charakterizovány exkluzivním bimetalovým litino-hliníkovým výměníkem, který ve spojení se systémem CRK (Cold Return Keeping) zaručuje vysoké kondenzační tepelné šoky a vysoké výkony u všech typů zařízení. Modely o výkonu 5kW při výrobě TUV zaručují výrobu 7. l/min (Δt 0 C) i bez přispění solárního systému. Řada modelů připravených pro instalaci se systémy Inka Solar Modely Bimetal Condens Inka se řízením jedné zóny Inka PMB. 9 Inka PMB. 5 Inka PMB 5. 5 INKA SOLAR Modely Bimetal Condens Inka BT s řízením dvou zón s různými teplotami Inka PMB BT. 9 Inka PMB BT Výkon při vytápění (kw) Výkon při okamžité výrobě TUV (kw) Gruppo Imar spa Katalog 5 7

18 Systém Drain Back výkonnější a úspornější Systémy Inka Solar jsou vybaveny systémem řízení solárního okruhu s vyprazdňováním (Drain Back). Tento zvláštní systém se stará o to, aby tepelně vodivé médium kolovalo v zařízení pouze tehdy, když je opravdu používáno pro ohřev vody v solárním boosteru. Když teplota vody dosáhne nastavené teploty, oběh v solárních panelech se vypne a tepelně vodivé médium je staženo do vnitřku boosteru. Tento systém zabraňuje varu solární kapaliny a následné havárii, jestliže není používáno. Vyloučení havárie (kapalina obsažená v panelu se přemění na páru) představuje výhodu, protože tento jev by mohl systém zablokovat, až do návratu solárního média do kapalného stavu. Systémy Drain Back umožňují vyloučení varu v panelu. Stará se tedy o to, aby byl systém stále připraven k používání, jakmile teplota v boosteru klesne. Stejný systém zasáhne pro ochranu okruhu v případě nízkých teplot v zimním období. Jestliže venkovní teplota klesne pod nulu, okruh se vyprázdní a zabrání se tak nebezpečí zamrznutí okruhu. Kromě toho systémy Drain Back umožňují vyšší výrobu teplé užitkové vody s menšími nádržemi. - Booster (dvě nádrže o celkovém objemu 00 litrů) - Kotel Inka Bimetal Condens - Solární hydraulický okruh - Modulační čerpadlo solárního okruhu 8

19 Hydraulická sada pro každý typ vestavby Systémy Inka Solar jsou vybaveny možností použití tří různých systémů na základě typu solární vestavby, kterou je zamýšleno použít. Sada je dodávána již sestavená a připravená k instalaci. - Solární čerpadlo - Čerpadlo solárního okruhu - Směšovací ventil - Rozvodný ventil solární okruh / kotle 5 - Přípojky kotle 6 - Deskové výměníky inox 5 6 Modulační čerpadlo s nízkou energetickou spotřebou Systémy Inka Solar od Gruppo Imar jsou vybaveny modulačním čerpadlem s nízkou energetickou spotřebou. Čerpadlo, které funguje na Voltů, má průměrnou spotřebu v modulaci zhruba 5W. Modulační čerpadlo je řízeno elektronicky, tak aby vždy dosáhlo vyššího Δt mezi teplotou výtlaku a vratkou ze solárních panelů. Tímto způsobem se optimalizuje kapacita výměny mezi panely a nádrží. Regulace teploty TUV Teplota teplé užitkové vody je řízena elektronicky softwarem kotle. Teplota může být nastavována uživatelem přímo, prostřednictvím dálkového ovládání instalovaného uvnitř obydlí. INKA SOLAR Gruppo Imar spa Katalog 5 9

20 Disponibilní vzdálenosti a výkon solárního čerpadla V tabulce dole jsou uvedeny maximální vzdálenosti na základě počtu použitých panelů. Maximální přípustné vertikální převýšení je 8 metrů. Počet kolektorů Vzdálenost celkem (m) Převýšení Max (m) Zdvojená trubka s dvojitou sondou Zdvojená trubka z mědi d = 0 mm s izolací a stíněním UV záření. Vnitřkem trubky je protažen pólový kabel určený k připojení dvou sond. Použití dvojité sondy velmi výrazně snižuje riziko, že bude kvůli výměně sondy nutno vystoupit na střechu. 0

21 Čelní pohled s kótami zapuštěného prostoru INKA SOLAR Gruppo Imar spa Katalog 5

22 Příprava hydraulických připojení POZOR: pro správnou instalaci jednotlivých sad Inka Solar je bezpodmínečně nutné zůstat s trubkami, které patří k zařízení, uvnitř prostoru vymezeného na obrázku.

23 Solární kolektor Solar DB Solární kolektor pro systémy Drain Back Solární kolektory Solar DB jsou určeny pro použití u zařízení s vyprazdňováním. Solární sklo je prizmatického typu a jeho tloušťka je mm. Pouzdra jejich uložení jsou provedena z anodizovaného hliníku a jejich tloušťka je 90 mm. Ploché solární panely Solar DB jsou ze všech stran obloženy, aby se snížily na minimum ztráty nahromaděného tepla. Technické charakteristiky plochého solárního kolektoru Solar DB Typologie Rozměry Maximální provozní tlak Hmotnost Tepelně vodivé médium Plocha otvoru Plocha pohlcovače Hrubá plocha Doporučený průtok Tloušťka pohlcovače Vzdálenost vnitřních potrubí Koeficienty výkonové křivky η 0 až až Opravné faktory úhlu záření K e (50 ) (s G d /G = 0,5) b 0 k ed Tlaková ztráta (voda při 0 C) Δp (se 60, kg/h) Δp (se 60, kg/h) Teplotní kapacita C j. C j. Časová konstanta kolektoru T c Měrná jednotka mm bar kg m m m kg/m h mm mm W/m K W/m K mbar mbar kj/m K kj/k Teplota stand-by t stg (con Gs=000W/m e t as =0 C) C s Hodnota selekční plochý kolektor 9 / 6 / 9 0 9, směs voda-glykol,05,05, 5-0 0, 0,79,78 0,055 0,90 0,00 0,8 5,5 07,9 8,6 7, 5 96 INKA SOLAR Gruppo Imar spa Katalog 5

24 Ceník součástí systému Top Solar Bimetal Condens Top Solar PAB 6.0 POPIS Bimetal Condens Top Solar PAB 6.0 G0 GPL 5BGEA 5BGEA Kč Bimetal Condens Top Solar PAB 6.0 G0 GPL 5BHEA 5BHEA 000 Kč Bimetal Condens Top Solar PAB 6.0 G0 GPL 5BIEA 5BIEA Kč Bimetal Condens Top Solar PAB BT 6.0 G0 GPL 5BHGA 5BHGA Kč Bimetal Condens Top Solar PAB BT 6.0 G0 GPL 5BIGA 5BIGA Kč Bimetal Condens Top Solar PAB 7. POPIS Bimetal Condens Top Solar PAB 7. G0 GPL 5BGFA 5BGFA 000 Kč Bimetal Condens Top Solar PAB 7. G0 GPL 5BHFA 5BHFA Kč Bimetal Condens Top Solar PAB 7. G0 GPL 5BIFA 5BIFA Kč Bimetal Condens Top Solar PAB BT 7. G0 GPL 5BHHA 5BHHA Kč Bimetal Condens Top Solar PAB BT 7. G0 GPL 5BIHA 5BIHA Kč Sada pro přípravu a připojení včetně masky a spojek PAB Solar 6.0 nebo 7. zóna 5ZCAAA 00 Kč PAB Solar 6.0 nebo 7. zóny 5ZCABA 900 Kč PAB Solar 6.0 nebo 7. zóny 5ZCACA 00 Kč Shora uvedené ceny nezahrnují DPH

25 Ceník součástí systému Inka Solar Vestavěná skříň Inka Solar (Sestavená) 5YFAAA 0, 00 Vestavěná skříň provedená z pozinkovaného plechu, pro uložení kompletního solárního systému Inka Solar Pozn.: vestavěná skříň nemá čelní dveře Vestavěná skříň Inka Solar (nesestavená) 5YFABA 0, 00 Pozn.: vestavěná skříň nemá čelní dveře Sada - dveře vestavěné skříně Inka Solar 5YFACA 00, 00 Sada panelů z pozinkovaného plechu pro uzavření vestavěné skříně s otevíratelnými dveřmi pro údržbu kotle Vestavěná skříň Inka Solar 5YFADA 600 Kč Vestavěná skříň sestavená, včetně dveří Bimetal Condens Inka PMB.9 G0 GPL 5MVFA 5MVFA 750, 00 Bimetal Condens Inka PMB.5 G0 GPL 5MVEB 5MVEB Kč Bimetal Condens Inka PMB 5.5 G0 GPL 5MVGA 5MVGA Kč Systémy s Inka PMB Integrační solární systém TUV 5YCANA 000 Kč Systém umožňuje integraci solární emergie do výroby teplé užitkové vody Součásti systému: Sada booster Sada integračního solárního okruhu s výměníkem tepla Modulační čerpadlo Drain Back Elektronická řídicí jednotka Materiál pro upevnění systému Sada spojek pro zadní výstup 5YCAIA Kč Umožňuje připojení spojek směrem k zadní stěně vestavené skříně Sada spojek pro připojení na šablonu ve vestavěné skříni 5YCADA Kč Umožňuje připojení spojek na šablonu umístěnou ve vestavěné skříni pro boční výstupy ze skříně Gruppo Imar spa Katalog 5 5 CENÍK

26 Ceník součástí systému Inka Solar Systémy s Inka PMB Integrační solární systém - + zóna 5YCAOA Kč vytápění (vysoká nebo nízká teplota) Systém umožňuje integraci solární emergie do výroby teplé užitkové vody do vytápění jedné zóny Součásti systému: Sada booster Sada integračního solárního okruhu s výměníkem tepla Modulační čerpadlo Drain Back Elektronická řídicí jednotka Materiál pro upevnění systému Sada spojek pro boční výstup pro sadu TUV 5YCALA Kč Umožňuje připojení spojek směrem k zadní stěně vestavené skříně Sada spojek pro připojení na šablonu ve vestavěné skříni pro sadu TUV 5YCAEA Kč Umožňuje připojení spojek na šablonu umístěnou ve vestavěné skříni pro boční výstupy ze skříně Inka PMB BT.9 G0 GPL 5MVHA 5MVHA Kč Inka PMB BT 5.5 G0 GPL 5MVIA 5MVIA Kč Systémy s Inka PMB BT Integrační solární systém TUV 5YCANA 900 Kč Systém umožňuje integraci solární emergie do výroby teplé užitkové vody Součásti systému: Sada booster Sada integračního solárního okruhu s výměníkem tepla Modulační čerpadlo Drain Back Elektronická řídicí jednotka Materiál pro upevnění systému Sada spojek pro zadní výstup 5YCAFA Kč Umožňuje připojení spojek směrem k zadní stěně vestavené skříně Sada spojek pro připojení na šablonu ve vestavěné skříni 5YCAAA Kč Umožňuje připojení přípojek na šablonu umístěnou ve vestavěné skříni pro boční výstupy ze skříně 6 Shora uvedené ceny nezahrnují DPH

27 Ceník součástí systému Inka Solar Systémy s Inka PMB Integrační solární systém TUV + zóna vytápění (nízká teplota) 5YCAOA Kč Systém umožňuje integraci solární emergie do výroby teplé užitkové vody do vytápění jedné zóny Součásti systému: Sada booster Sada integračního solárního okruhu s výměníkem tepla Modulační čerpadlo Drain Back Elektronická řídicí jednotka Materiál pro upevnění systému Sada spojek pro zadní výstup 5YCAGA Kč Umožňuje připojení spojek směrem k zadní stěně vestavené skříně Sada spojek pro připojení na šablonu ve vestavěné skříni 5YCABA Kč Umožňuje připojení spojek na šablonu umístěnou ve vestavěné skříni pro boční výstupy ze skříně Systémy s Inka PMB BT Integrační solární systém TUV + zóny vytápění (vysoká + nízká teplota) 5YCAPA kč Systém umožňuje integraci solární emergie do výroby teplé užitkové vody do vytápění dvou zón odlišujících se různými teplotami (vysoká + nízká) Součásti systému: Sada booster Sada integračního solárního okruhu s výměníkem tepla Modulační čerpadlo Drain Back Elektronická řídicí jednotka Materiál pro upevnění systému Sada spojek pro zadní výstup 5YCAHA 6 00 Kč Umožňuje připojení spojek směrem k zadní stěně vestavené skříně Sada spojek pro připojení na šablonu ve vestavěné skříni 5YCACA Kč Umožňuje připojení spojek na šablonu umístěnou ve vestavěné skříni pro boční výstupy ze skříně Gruppo Imar spa Katalog 5 7 CENÍK

28 Ceník součástí systému Inka Solar Sada přídavné expansní nádrže 5YCAMA 980 Kč Umožňuje instalaci další expansní nádrže, použitelné v případě zařízení s vysokými obsahy vody Základní sada pro vytvoření technické buňky 5ZAAAA 0 Kč Umožňuje vytvořit technickou buňku pro odsávání a odvádění spalin vně skříně Sada odvádění a sání v technické buňce Levá strana ZAADA 970 Kč Pravá strana 5YAAAA 970 Kč Sada odvádění v technické buňce (odsávání prostoru) Levá strana ZAANA 0 Kč Pravá strana 5YAABA 970 Kč Sada teplotní sondy solárního kolektoru 5ZSAHA 700 Kč Sada je sériově dodávána v baleních zdvojené solární trubky Sada odporů proti zamrzání 5YEAAA 970 Kč (pouze pro model Inka Solar) 8 Shora uvedené ceny nezahrnují DPH

29 Ceník solárních kolektorů a příslušenství pro instalaci Solární kolektor Solar DB 5ZSA0A Kč Skříň z přírodního hliníku Solární kolektor Solar DB Black 5ZSAA Kč Skříň z anodizovaného leštěného hliníku Sada klik 9WSAA0A 00 Kč Zdvojená solární trubka Ø 0mm se zavedeným kabelem sondy a dvojitá sonda ve výbavě délka 0 m délka 5 m délka 0 m délka 5 m 5ZSAIA 5ZSAJA 5ZSAKA 5ZSALA Kč Kč Kč 500 Kč Sada kotvení pod střešní krytinou pro instalaci nad střechou. 5ZSACA 60 Kč Obsah balení: kusy Solární kapalina v 0 litrovém kanystru 5ZSAMA 60 Kč Gruppo Imar spa Katalog 5 9 CENÍK

30 Instalace kolektoru Solar DB umístěný nad střešním pláštěm Pro realizaci systému, tak jak ukazuje obrázek, jsou potřebné sady shrnuté v následující tabulce Plochý kolektor Solar DB nebo DB Black ceník Zdvojená trubka DN 0 mm s kabelem sondy a sonda panelu. K dispozici v délkách m. ceník Speciální sady pro realizaci systému Cena Celkem sada Instalační sada pro spádovou střechu 5ZSABA 00 Kč 60 kč Sada třmenu ukotvení pod střešním pláštěm ( kusy v balení). 5ZSACA 60 Kč 0 Shora uvedené ceny nezahrnují DPH

31 Instalace dvou kolektorů Solar DB nad střešním pláštěm (svislé rozvinutí) 5 Pro realizaci systému, tak jak ukazuje obrázek, jsou potřebné sady shrnuté v následující tabulce Plochý kolektor Solar DB nebo DB Black ceník 5 Zdvojená trubka DN 0 mm s kabelem sondy a sonda panelu. K dispozici v délkách m. ceník Speciální sady pro realizaci systému Cena Celkem sada Instalační sada pro spádovou střechu 5ZSABA 00 Kč Instalační sada přídavného kolektoru (Svislé rozvinutí) 5ZSAGA 600 Kč Kč 5 Sada třmenu ukotvení pod střešním pláštěm ( kusy v balení). 5ZSACA 60 Kč Gruppo Imar spa Katalog 5 CENÍK

32 Instalace tří kolektorů Solar DB nad střešním pláštěm (svislé rozvinutí) 5 Pro realizaci systému, tak jak ukazuje obrázek, jsou potřebné sady shrnuté v následující tabulce Plochý kolektor Solar DB nebo DB Black ceník 5 Zdvojená trubka DN 0 mm s kabelem sondy a sonda panelu. K dispozici v délkách m. ceník Speciální sady pro realizaci systému Cena Celkem sada Instalační sada pro spádovou střechu 5ZSABA 00 Kč Instalační sada přídavného kolektoru (Svislé rozvinutí) 5ZSAGA 600 Kč 5 0 Kč Sada třmenu ukotvení pod střešním pláštěm ( kusy v balení). 5ZSACA 60 Kč Shora uvedené ceny nezahrnují DPH

33 Instalace čtyř kolektorů Solar DB nad střešním pláštěm (svislé rozvinutí) 5 Pro realizaci systému, tak jak ukazuje obrázek, jsou potřebné sady shrnuté v následující tabulce 5 Plochý kolektor Solar DB nebo DB Black Zdvojená trubka DN 0 mm s kabelem sondy a sonda panelu. K dispozici v délkách m. ceník ceník Speciální sady pro realizaci systému Cena Celkem sada Instalační sada pro spádovou střechu 5ZSABA 00 Kč Instalační sada přídavného kolektoru (Svislé rozvinutí) 5ZSAGA 600 Kč 0 00 Kč Sada třmenu ukotvení pod střešním pláštěm ( kusy v balení). 5ZSACA 5 60 Kč Gruppo Imar spa Katalog 5 CENÍK

34 Instalace dvou kolektorů Solar DB nad střešním pláštěm (vodorovné rozvinutí) 5 Pro realizaci systému, tak jak ukazuje obrázek, jsou potřebné sady shrnuté v následující tabulce Plochý kolektor Solar DB nebo DB Black ceník 5 Zdvojená trubka DN 0 mm s kabelem sondy a sonda panelu. K dispozici v délkách m. ceník Speciální sady pro realizaci systému. Cena Celkem sada Instalační sada pro spádovou střechu 5ZSABA 00 Kč Sada připojení pro kolektory s vodorovným rozvinutím 5ZSAEA 70 Kč 80 Kč Sada třmenu ukotvení pod střešním pláštěm ( kusy v balení). 5ZSACA 60 Kč Shora uvedené ceny nezahrnují DPH

35 Instalace tří kolektorů Solar DB nad střešním pláštěm (úhlové rozvinutí) 5 6 Pro realizaci systému, tak jak ukazuje obrázek, jsou potřebné sady shrnuté v následující tabulce Plochý kolektor Solar DB nebo DB Black ceník 6 Zdvojená trubka DN 0 mm s kabelem sondy a sonda panelu. K dispozici v délkách m. ceník Speciální sady pro realizaci systému. Cena Celkem sada Instalační sada pro spádovou střechu 5ZSABA 00 Kč Instalační sada přídavného kolektoru (Svislé rozvinutí) 5ZSAGA 600 Kč 7 00 Kč Sada třmenu ukotvení pod střešním pláštěm ( kusy v balení). 5ZSACA 5 60 Kč 5 Sada připojení pro kolektory s vodorovným rozvinutím 5ZSAEA 70 Kč Gruppo Imar spa Katalog 5 5 CENÍK

36 Instalace tří kolektorů Solar DB nad střešním pláštěm (úhlové rozvinutí) 5 Pro realizaci systému, tak jak ukazuje obrázek, jsou potřebné sady shrnuté v následující tabulce Plochý kolektor Solar DB nebo DB Black ceník 5 Zdvojená trubka DN 0 mm s kabelem sondy a sonda panelu. K dispozici v délkách m. ceník Speciální sady pro realizaci systému. Cena Celkem sada Instalační sada pro spádovou střechu 5ZSABA 00 Kč Instalační sada přídavného kolektoru (Svislé rozvinutí) 5ZSAGA 600 Kč 6 00 Kč Sada třmenu ukotvení pod střešním pláštěm ( kusy v balení). 5ZSACA 5 60 Kč 6 Shora uvedené ceny nezahrnují DPH

37 Instalace čtyř kolektorů Solar DB nad střešním pláštěm 5 6 Pro realizaci systému, tak jak ukazuje obrázek, jsou potřebné sady shrnuté v následující tabulce Plochý kolektor Solar DB nebo DB Black ceník 6 Zdvojená trubka DN 0 mm s kabelem sondy a sonda panelu. K dispozici v délkách m. ceník Speciální sady pro realizaci systému. Cena Celkem sada Instalační sada pro spádovou střechu 5ZSABA 00 Kč Instalační sada přídavného kolektoru (Svislé rozvinutí) 5ZSAGA 600 Kč 900 Kč Sada třmenu ukotvení pod střešním pláštěm ( kusy v balení). 5ZSACA 6 60 Kč 5 Sada připojení pro kolektory s vodorovným rozvinutím 5ZSAEA 70 Kč Gruppo Imar spa Katalog 5 7 CENÍK

38 Instalace kolektoru Solar DB na ploché střechy Pro realizaci systému, tak jak ukazuje obrázek, jsou potřebné sady shrnuté v následující tabulce Plochý kolektor Solar DB nebo DB Black ceník Zdvojená trubka DN 0 mm s kabelem sondy a sonda panelu. K dispozici v délkách m. ceník Speciální sady pro realizaci systému. Cena Celkem sada Instalační sada pro plochou střechu 5ZSAAA 6 00 Kč 6 00 Kč 8 Shora uvedené ceny nezahrnují DPH

39 Instalace dvou kolektorů Solar DB vedle sebe na ploché střechy Pro realizaci systému, tak jak ukazuje obrázek, jsou potřebné sady shrnuté v následující tabulce Plochý kolektor Solar DB nebo DB Black ceník Zdvojená trubka DN 0 mm s kabelem sondy a sonda panelu. K dispozici v délkách m. ceník Speciální sady pro realizaci systému. Cena Celkem sada Instalační sada pro plochou střechu 5ZSAAA 6 00 Kč 90 Kč Sada připojení pro kolektory s vodorovným rozvinutím 5ZSAEA 70 Kč Gruppo Imar spa Katalog 5 9 CENÍK

40 Sada pro instalaci jednoho kolektoru Solar DB vestavěného do střešního pláště Kolektor Solar DB nebo Solar DB Black str. 5 Zdvojená trubka DN 0 s kabelem sondy str. 5 Speciální sady pro realizaci systému. Cena Sada pro střešní vestavbu jednoho kolektoru 5ZSANB 600 Kč 0

41 Sada pro instalaci dvou kolektorů Solar DB vestavěných do střešního pláště (svislé rozvinutí) Kolektor Solar DB nebo Solar DB Black str. 5 Zdvojená trubka DN 0 s kabelem sondy str. 5 Speciální sady pro realizaci systému Cena Celkem sada Sada pro střešní vestavbu jednoho kolektoru 5ZSANB 60, , 00 Sada pro vestavbu do střechy - svislé rozvinutí 5ZSAQA 0, 00 Gruppo Imar spa Katalog 5 CENÍK

42 Sada pro instalaci tří kolektorů Solar DB vestavěných do střešního pláště (svislé rozvinutí) Kolektor Solar DB nebo Solar DB Black str. 5 Zdvojená trubka DN 0 s kabelem sondy str. 5 Speciální sady pro realizaci systému Cena Celkem sada Sada pro střešní vestavbu jednoho kolektoru 5ZSANB 60, 00 60, 00 Sada pro vestavbu do střechy - svislé rozvinutí 5ZSAQA 0, 00

43 Sada pro instalaci čtyř kolektorů Solar DB vestavěných do střešního pláště (svislé rozvinutí) Kolektor Solar DB nebo Solar DB Black str. 5 Zdvojená trubka DN 0 s kabelem sondy str. 5 Speciální sady pro realizaci systému Cena Celkem sada Sada pro střešní vestavbu jednoho kolektoru 5ZSANB 60, , 00 Sada pro vestavbu do střechy - svislé rozvinutí 5ZSAQA 0, 00 Gruppo Imar spa Katalog 5 CENÍK

44 Sada pro instalaci dvou kolektorů Solar DB vestavěných do střešního pláště (vodorovné rozvinutí) Kolektor Solar DB nebo Solar DB Black str. 5 Zdvojená trubka DN 0 s kabelem sondy str. 5 Speciální sady pro realizaci systému Cena Celkem sada Sada pro střešní vestavbu jednoho kolektoru 5ZSANB 60, 00 0, 00 Sada pro vestavbu do střechy - vodorovné rozvinutí 5ZSARA 690, 00

45 Sada pro instalaci čtyř kolektorů Solar DB vestavěných do střešního pláště (vodorovné rozvinutí) 5 5 Kolektor Solar DB nebo Solar DB Black str. 5 Zdvojená trubka DN 0 s kabelem sondy str. 5 Speciální sady pro realizaci systému Cena Celkem sada Sada pro střešní vestavbu jednoho kolektoru 5ZSANB 60, 00 Sada pro vestavbu do střechy - vodorovné rozvinutí 5ZSARA 690, Sada pro vestavbu do střechy ve svislém rozvinutí pro další řadové kolektory 5ZSASA 785, 00 Gruppo Imar spa Katalog 5 5 CENÍK

46 Gruppo Imar spa Ponte S. Marco (BS) ITALY Via Statale 8 Tel: 00/968 (ric. aut.) Fax: 00/99695 Area di lavoro: Posta gruppoimar@gruppoimar.it Dováží: INTERCONTI Gruppo Imar Partner,s.r.o. V Chobotě ČESKÝ BROD (CZ) Tel: Fax: info@gruppoimar.cz M6500A_A\N0000D
