1 Komunikace systémů pomocí zasílání zpráv Petr Steckovič Hradec Králové 1

2 Komunikace Synchronní / Asynchronní Jednosměrná / Obousměrná Přímá / Zprostředkovaná Nejobvyklejší typ komunikace: Synchronní Obousměrná, Přímá 2

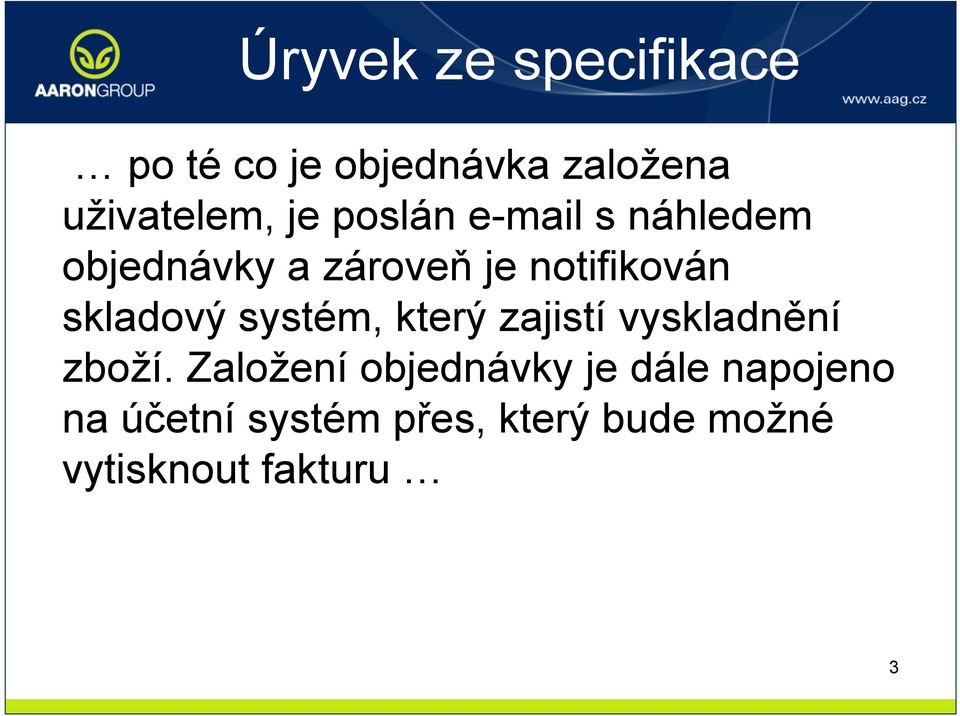

3 Úryvek ze specifikace po té co je objednávka založena a uživatelem, je poslán s náhledem objednávky a zároveň je notifikován skladový systém, který zajistí vyskladnění zboží. Založení objednávky je dále napojeno na účetní systém přes, který bude možné vytisknout fakturu 3

skladový systém, který zajistí vyskladnění zboží.

4 Založení objednávky 4

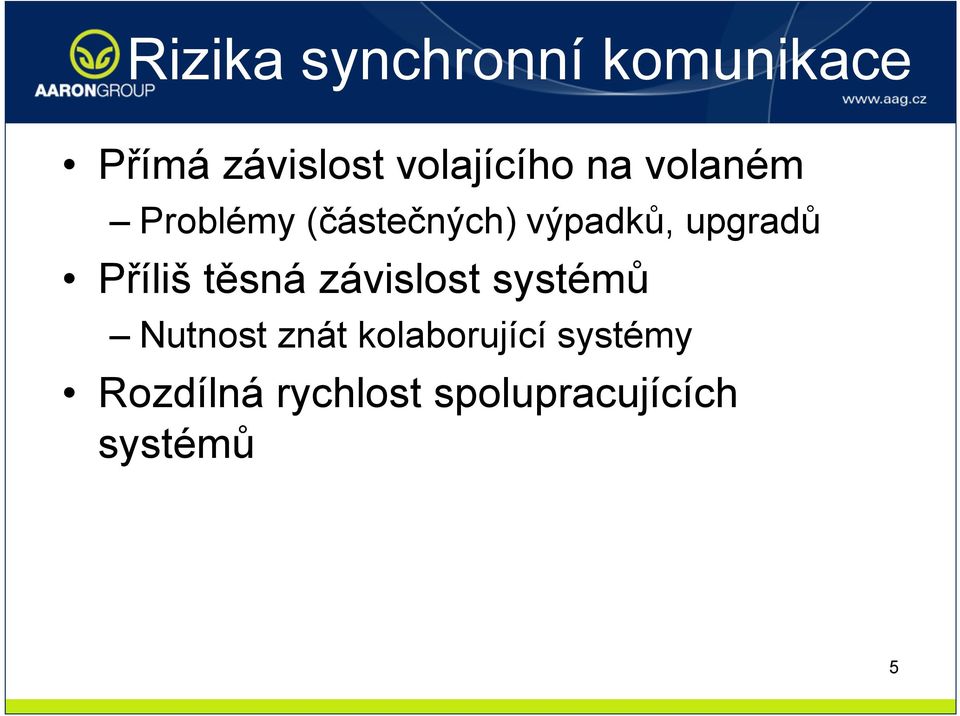

5 Rizika synchronní komunikace Přímá závislost sos volajícího oaj o na volaném oa Problémy (částečných) výpadků, upgradů Příliš těsná závislost systémů ů Nutnost znát kolaborující systémy Rozdílná rychlost spolupracujících systémů 5

výpadků, upgradů Příliš těsná závislost systémů ů Nutnost

6 Asynchronní komunikace Nečeká se na kompletní zpracování zprávy Odesílatel zprávy nemusí znát (všechny) příjemce - Motivace pro použití zprostředkované komunikace Request / Response (odesílatel zprávy se obtížně dozví jak zpracování dopadlo) 6

Motivace pro použití zprostředkované komunikace Request /

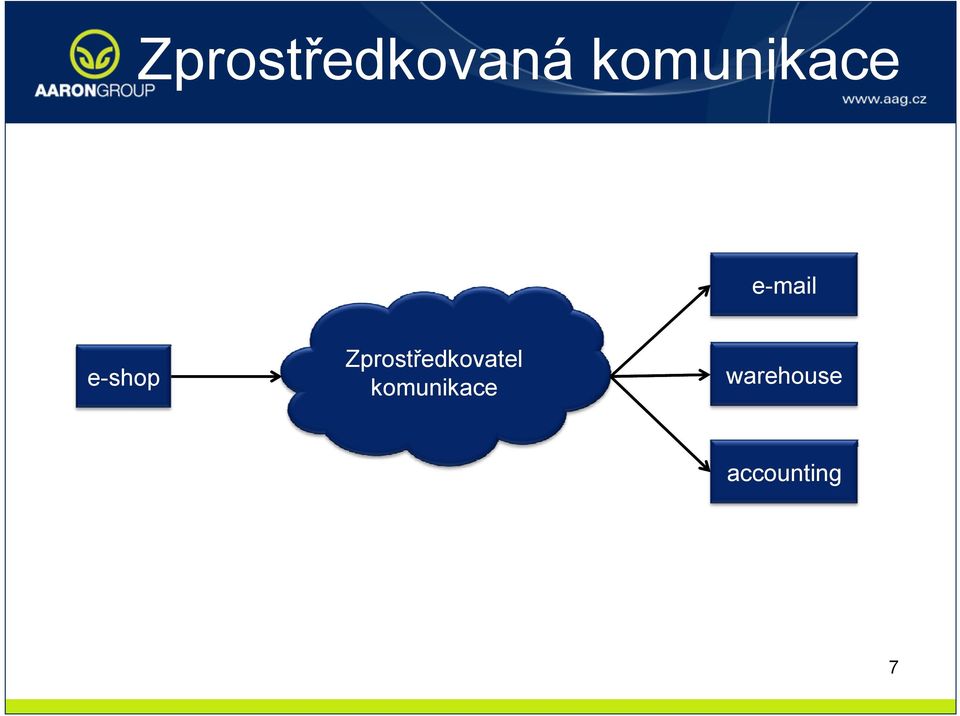

7 Zprostředkovaná komunikace e-shop Zprostředkovatel komunikace warehouse accounting 7

8 Message broker Prostředník oddělující vysílajícího od příjemce (příjemců) Manager queue e / topic a dalších objektů Queue Producer / Consumer Topic Publisher / Subscribe Odolnost proti výpadku Garantované doručení 8

objektů Queue Producer / Consumer Topic Publisher /

9 Instalace brokeru Dedikovaný Součást JEE aplikačního serveru Součást aplikace Clustering / Load balancing / Failover Persistentní úložiště Databáze Filesystém Speciální 9

10 Example - Sender 10

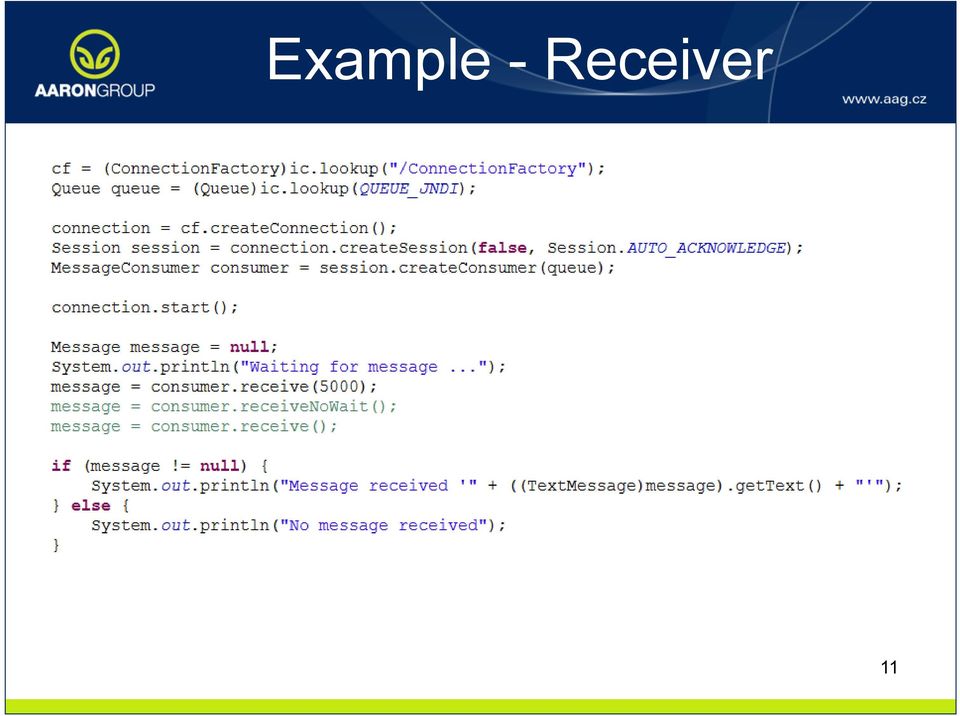

11 Example - Receiver 11

12 Example Ostatní JNDI Konfigurace HornetQ 12

13 Header Properties Anatomie zprávy Standardní d (JMSX prefix, JMSXDeliveryCount) Application Specific Provider (Broker) specific Typ těla zprávy BytesMessage, TextMessage, StreamMessage, MapMessage, ObjectMessage 13

Provider (Broker) specific Typ těla zprávy

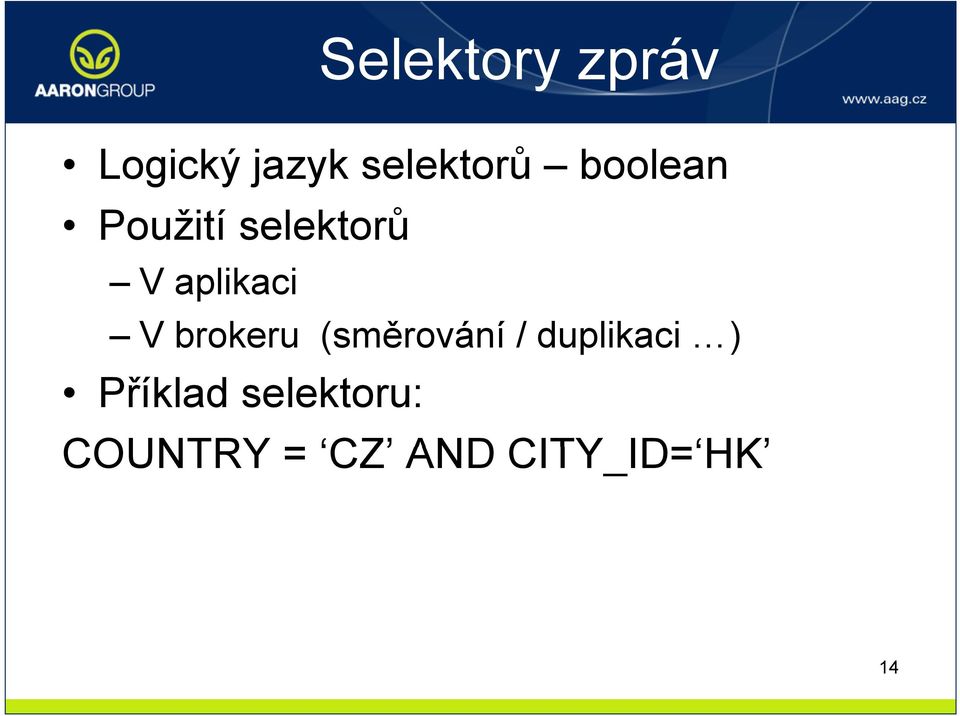

14 Selektory zpráv Logický ýjazyk see selektorů oů boolean Použití selektorů V aplikaci i V brokeru (směrování / duplikaci ) Příklad selektoru: COUNTRY = CZ AND CITY_ID= HK ID= HK 14

15 Návrh zprávy Zpráva pá ajeob obvykle rozhraní mezi systémy y Pozor na ObjectMessage!!! Vhodné aplikační č property: Typ zprávy (ORDER_CREATED, ORDER_CANCELLED) Verze dat Některá business data jako property (ORDER_ID, COUNTRY, CITY_ID) ID) 15

16 Transakce / doručení Transakce Distribuované transakce Doručení / Redelivery Dead Letter Queue (DLQ popř. DMQ) Expiry Queue 16

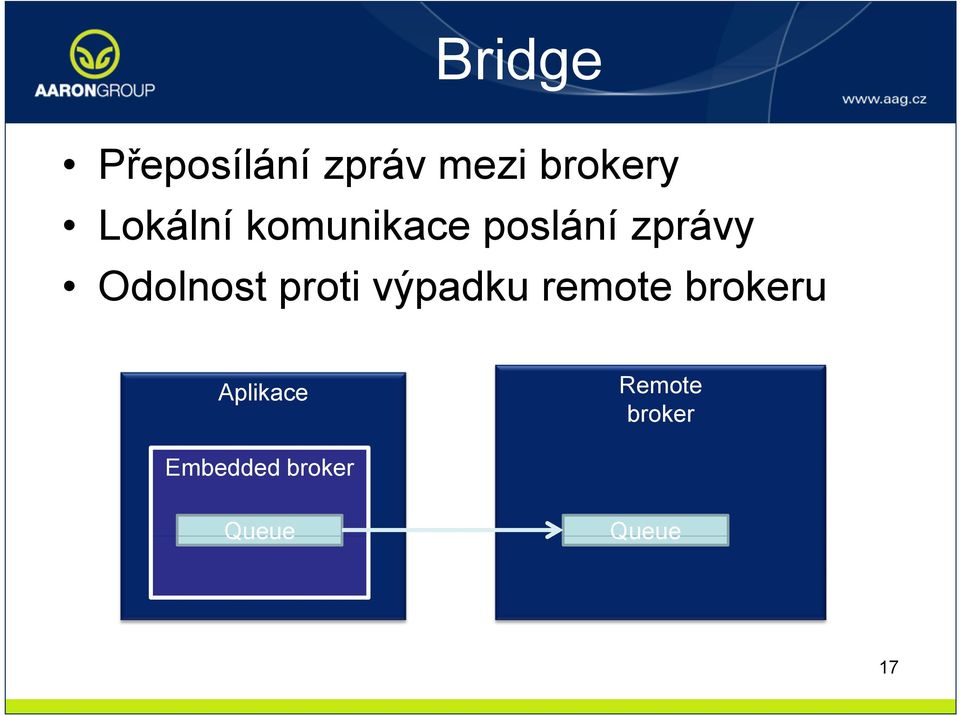

17 Bridge Přeposílání zpráv mezi brokery Lokální komunikace poslání zprávy Odolnost proti výpadku remote brokeru Aplikace Remote broker Embedded broker Queue Queue 17

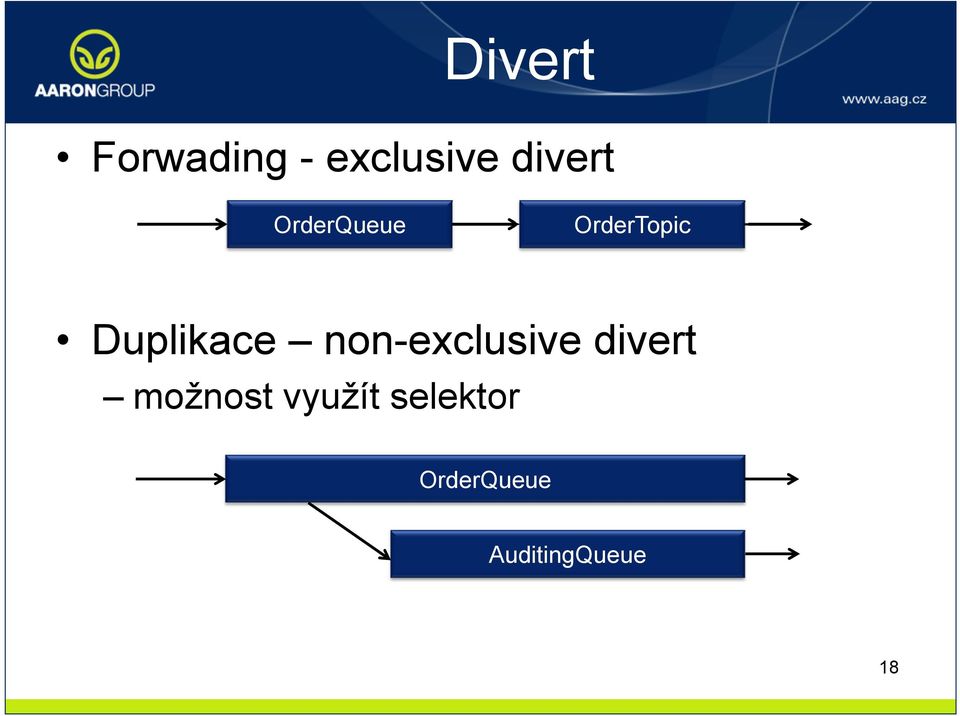

18 Divert Forwading - exclusive divert OrderQueue OrderTopic Duplikace non-exclusive divert možnost využít selektor OrderQueue AuditingQueue 18

19 Rozposílání zpráv Řešení specifikace prostředky brokeru AccountingQ Q OrderQueue OrderTopic WarehouseHKQ WarehouseQ 19

20 Request / Response Emulace synchronního volání Proč tak složitě? Obousměrná komunikace s exspirací Request >>>>>>>> System 1 <<<<<<<< Reponse System 2 <<<<<<<< Expiry 20

21 Implementace Pomocí oc dynamického see selektoru Robustní Bezeztrátové Pomalejší Pomocí temporary queue (example) Rychlé Konfigurace s expirací nelze Uzavření ř temporary Q ztratí tí její jí obsah V době zpracování requestu nemusí již žadatel existovat 21

22 Req / Res - Klient 22

23 Req / Res - Server 23

24 Podpora v JEE 6 Pouze JEE Full Profile ConnectionFactory, Queue.. jsou zdroje AS Plná podpora p distribuovaných transakcí Podpora MDB MDB automaticky ti napojená na thread pool Propustnost aplikace Stavební kámen paralelizmu Zjednodušený deployment 24

25 Producer servlet JEE 6 25

26 Consumer MDB JEE 6 26

27 Q&A 27
