1 Přehled sortimentu

2 Uponor, s.r.o. Uponor je jeden z předních světových dodavatelů technicky vyspělých potrubních systémů pro vnitřní rozvody vody a otopných soustav, včetně plošného vytápění a chlazení. Mezinárodně operující skupina má hlavní sídlo ve Finsku, celkový roční obrat dosahuje každoročně téměř jednu miliardu Euro. Potrubí a další komponenty se vyrábějí v celkem 22 závodech v 11 zemích. V rámci skupiny Uponor působí cca zaměstnanců ve 30 zemích a společně se silnými partnery je realizován odbyt do více než 100 zemí světa. V rámci regionu EEI, kam spadají země východní Evropy, včetně České republiky, pracují rozsáhlé profesionální týmy, kteří Vám rádi poradí a zaškolí Vás. Více informací o koncernu Uponor získáte na a Profesionální servisní tým Vás podpoří od fáze přípravy, realizace až po dokončení celého projektu. K dispozici je administrativní zázemí v Praze 5 - Zličín. Vybudována byla i další Uponor akademie, kde Vás naši zaměstnanci zaškolí a předvedou práci s našimi systémy. Uponor Přehled sortimentu Sortiment je rozvětven do dvou vývojových větví a to je využití čistě plastového potrubí síťovaného polyethylenu typu A (Uponor PE-Xa) a vícevrstvého plastohliníkového potrubí (Uponor MLC): Vnitřní rozvody vody a otopných soustav Uponor Q&E systém (PE-Xa potrubí) Uponor MLC systém (vícevrstvé potrubí PE-RT/Al/PE-RT) Systémy plošného vytápění a chlazení Uponor Home Comfort systém (vícevrstvé potrubí PE-RT/Al/PE-RT a PE-Xa potrubí) Systémy předizolovaného potrubí Uponor Ecoflex (PE-Xa potrubí)

3 Systém Uponor MLC Lisovací nářadí Uponor UP75 Pocínované mosazné tvarovky (14-50 mm) Pr mm Systém Uponor MLC Systém vícevrstvých plastohliníkových trubek (PE-RT/AL/PE-RT) a spojek nové generace k použití ve vodovodních a otopných soustavách. Koncern Uponor je největším světovým výrobcem plastových trubek, který má mnohaleté zkušenosti a úspěchy v této oblasti elementy systému Uponor MLC se vyrábějí již 20 let. Díky použití unikátní, Uponorem patentované technologie výroby i nejnovějším výsledkům v oboru plastů můžeme nabídnout výrobek, který kvalitou převyšuje dosud používané systémy a spojuje v sobě přednosti kovu a plastů, přičemž eliminuje jejich nedostatky. Pocínované mosazné tvarovky jsou nově barevně rozlišeny Přednosti systému Uponor MLC kvalita a vývoj proces kontroly začíná již v okamžiku získávání surovin, potřebných k výrobě trubek, důkladným zkoumáním jejich kvality v laboratoři, pokračuje na výrobní lince a končí přísnými testy finálního produktu bezpečnost na 1.místě tvarovky jsou barevně odlišeny, tak aby se při montáži nezaměňovaly extrémně jednoduchá montáž trubky lze jednoduše ohýbat rukama flexibilita PE-RT je měkčí než PE-Xb a PE-Xc odolnost vůči korozi a zarůstání trubky nízká drsnost k= 0,0004 kompletní rozměrová řada průměry mm 100% protidifúzní bariéra malá tepelná roztažnost na úrovni kovů variabilita možnost spojení s každým typem instalace optimální součinitel tepelné vodivosti 0,40 W/mK životnost a garance min. 50/10 let vynikající parametry nepřetržitého provozu teplota +95 C, tlak 10 bar (70 C) nízká hmotnost trubek hygiena provozu PE-RT je netoxický a neutrální ve vztahu k vodě univerzálnost jedna trubka na všechny instalace absolutní těsnost spojů Lisovací nářadí Uponor Mini32 První přeplátované vícevrstvé plastové potrubí První tvarovky s lisovacími objímkami První vícevrstvé plastové potrubí v rozsahu dimenzí 14 až 110 mm První lisovací tvarovky pro vícevrstvé potrubí s bezpečnostní kontrolou Plastové PPSU tvarovky (16-50 mm) Pocínované mosazné tvarovky RS ( mm) Již 20 let Vám úspěšně nabízíme tento unikátní a inovativní systém potrubních rozvodů! První lisovací tvarovky s barevným odlišením a kontrolou zalisování První modulární tvarovky pro dimenze 63 až 110 mm 4 5

4 Nová generace tvarovek Uponor MLC - Tvarovky dimenze jsou nově barevně odlišeny, tak aby se při montáži nezaměňovali. Například již všechny tvarovky můžete skladovat v jedné krabici, bez nutnosti jejich třídění. Barvy pozná každý, chyba je vyloučena. 1. Nasazení lisovacích čelistí 2. Po zalisování, kroužek odpadá Nová generace mosazných tvarovek Uponor MLC dimenze 63 až 110 mm Uponor RS systém - Lisovací tvarovky rozměrů 63, 75 mm a svěrné tvarovky 90, 110 mm jsou plně nahrazeny převratným flexibilním systémem RS. Více jak 300 položek bylo nahrazeno pouze 27 druhy tvarovek. Na místě jste schopni si sestavit mnohem více kombinací vývodů např. na T-kusu 3. Zalisováno Stávající lisovací nářadí UP75 - Velikost dimenze lisovací čelisti je barevně označena stejně jako kroužek na tvarovce. Již tedy neuvidíte! zalisovat pr. 20 mm čelistí průměru 16 mm. Bezpečnost na 1.místě - Jedině Uponor tvarovka MLC NEZALISOVÁNA teče již při napuštění systému, nevydrží tlakovou zkoušku. Nová generace systému vícevrstvého potrubí Uponor MLC. Zapomeňte na kalibrování! POUZE ZALISUJTE! Výhody Úspora nákladů Více flexibility na stavbě Více možností pro projektanty Menší skladovací plocha Žádné nové nářadí Unikátní a inovativní řešení Jednoduchá montáž Více možností, jednoduchá montáž Ušetříte jeden montážní krok a urychlíte čas montáže až o 30%. Odhraňování a kalibrování vícevrstvého potrubí Uponor MLC dimenze mm již není dále nutné. Nejprve potrubí ustřihněte, poté vsuňte potrubí do tvarovky, zkontrolujte doraz potrubí pomocí kontrolního otvoru v objímce tvarovky, následně zalisujte a vše je hotovo! Výhody Není potřeba kalibrovat ani odhraňovat u potrubí MLC dimenze mm Až o 30% rychlejší spojování Inovativní systém vícevrstvého potrubí MLC Méně nářadí Vždy perfektní řešení Unikátní a inovativní řešení 6 7

5 Chemická struktura zesíťovaného polyetylenu PE-Xa Systém Uponor Q&E Systém Uponor Q&E Ucelený systém určený pro realizaci rozvodů vody a otopných soustav, včetně podlahového topení. Unikátní potrubí z PE-Xa, které Uponor vyrábí ve Švédsku, je zesíťované chemickou metodou dle postupu Engel. Zesíťovaný polyetylen PE-Xa se díky své chemické struktuře vyznačuje vynikajícími fyzikálně chemickými a mechanickými parametry. Montáž spojení Quick&Easy Revoluční metoda spojování Quick&Easy ( Rychle&Snadno ) byla patentována pouze pro použití s trubkami Uponor PE-Xa. Jde o unikátní nerozebíratelný spoj: za studena roztažená trubka s kroužkem (rovněž z PE-Xa) se nasouvá na tvarovku vyrobenou z mosazi nebo PPSU, poté následuje samočinné sevření koncovky trubky s kroužkem na tvarovce. Spojení Quick&Easy je velmi trvanlivé a pevné. Dokonce i při intenzivních zkouškách zůstává spojení trubky PE-Xa s kroužkem neporušeno. Přednosti systému Uponor PE-Xa kvalita a vývoj proces kontroly začíná již v okamžiku získávání surovin, potřebných k výrobě trubek, důkladným zkoumáním jejich kvality v laboratoři, pokračuje na výrobní lince a končí přísnými testy finálního produktu rozsah nabídky rozsah průměrů 9,9-110mm rychlý a bezporuchový způsob spojování Vzhledem k vynikajícím pevnostním vlastnostem trubek PE-Xa se nepoužívá v technologii spojování ani lepení ani zahřívání kvalita spoje Q&E je velmi vysoká novátorská konstrukce tvarovek bez těsnění O-kroužkem životnost a garance min. 50/10 let tepelná tvarová paměť zlomenou trubku lze opravit horkovzdušní pistolí nízký součinitel drsnosti odolnost vůči teplotám od -110 C do +110 C vynikající parametry trvalého provozu teplota +95 C, tlak 6 nebo 10 bar odolnost vůči korozi a více než 300 chemických médií hygiena provozu systém je netoxický, inertní pokud jde o vodu nízká hmotnost trubek pružnost snadno se pokládající trubky zaručují autokompenzaci protidifuzní bariéra Eval pro rozvody otopné vody 1. Nasazení kroužku 2. Roztažení trubky a kroužku Paměťový efekt Zlomené potrubí již nemusíte střihat a spojkovat. Potrubí jednoduše spravíte horkovzdušní pistolí. Trubku zahřejete cca na 140 C, tzn. přibližně na teplotu při výrobě. Tímto procesem trubka z mléčné barvy přejde na barvu průhlednou a zlom sama sobě zacelí. Po ochladnutí potrubí zpět změní barvu na mléčnou. Kyslíková bariera zůstavá neporušená. Mosazné tvarovky (16-63 mm) Komplet systém z plastu Použitím plastových PPSU tvarovek realizujeme kompletní systém z plastových hmot, tzn. jakákoliv koroze je vyloučena. Profesionalita Plastové PPSU tvarovky (16-63 mm) Samozřejmostí je nářadí té nejvyšší kvality ve variantě na akumulátorové baterie nebo je možné použít ruční rozšiřovací nástroj. 3. Nasazení tvarovky 4. Spoj je hotov 86 PŘEHLED SORTIMENTU 02/2008 PŘEHLED E SORTIMENTU TU 02/

6 Podlahové vytápění/chlazení Uponor Home Comfort systém Podlahové vytápění/chlazení Uponor Home Comfort systém Uponor Tecto Uponor Minitec - lépe už to s nopovou deskou nejde teplovodní podlahové vytápění tl.15mm Uponor Tecto systémová (nopová) deska v tloušťkách ND 11 a ND 30-2 Překrytí Uponor Tecto 2 prvků Přechod přes dilatační spáru Uponor dvojité pásy Systém s osvědčenou Uponor PE-Xa trubkou vyráběnou podle postupu Engel v rozměrech 14 x 2 mm,16 x 2 mm a 17 x 2 mm. Trubky jsou mimořádně ohebné a díky své poddajnosti jednoduše montovatelné i s nejmenšími poloměry ohybu. Díky speciálnímu prvku lze Tecto montovat obzvláště jednoduše a rychle - stačí jeden pracovník. Nosné fólie přitisknete a spojíte jednoduše s přesazením a sešlápnutím na nopy sousedního prvku to zajistí přesné a spolehlivé spojení. Krycí fólií Tecto prvku je izolační vrstva chráněna dle požadavků normy proti vnesení technologické vlhkosti. Se systémem Tecto se vyvarujete jakéhokoli prořezu. Dělící rastr Vám ulehčuje přířez. Velké prvky 1450 x 850 mm zároveň zajišťují extrémně rychlou montáž. Kromě toho jsou systémové desky Tecto vhodné pro velká zatížení: ND 30-2: jmenovitá tloušťka 30-2 mm; únosnost 500 kg/m 2 ; s funkcí kročejové izolace. Rychlá montáž a minimální doba natápění - to jsou nejvýraznější výhody renovačního systému pro plošné vytápění Uponor Minitec. Základem systému je Uponor Velta PE-Xa trubka v dimenzi 9,9 x 1,1 mm v kombinaci s fóliovým prvkem Minitec. Tento systém lze aplikovat na stávající konstrukci podlahy s minimálním zásahem do konstrukce. Minimální konstrukční výška je cca 1,5 cm (včetně fólie a samonivelačního potěru), což umožňuje u systému dosahovat velice pružné regulace při nízkých teplotách vstupní topné vody. V pravidelných vzdálenostech jsou do nosné nopové fólie továrně vyraženy otvory, které zaručují, že po položení trubky se vyrovnávací hmota dobře spojí s podkladem. Na rubu fólie je nanesena lepivá vrstva, která zprostředkuje fixaci fólie k podkladu během montáže. Vyrovnávací hmota se nanáší těsně nad nopky, takže výsledkem je celková konstrukční výška cca 1,5 cm. Po velice krátké době lze na konstrukci pokládat požadovanou podlahovou krytinu. Minimální výška fóliového prvku Montáž - jeden pracovník Jednoduché pokládání a spojování fóliového prvku Krátka doba natápění - rychlá regulace ND 11: jmenovitá tloušťka 11 mm; únosnost 3 t/m 2 ; bez vlastností kročejové izolace. Jednoduchá montáž tecto prvků i velta PE-Xa trubky - stačí jeden pracovník. Prvky se zatlačí nohou a je hotovo. Tecto prvek a velta PE-Xa trubka 14, resp. 16 a 17 mm navzájem výtečně ladí a umožňují plynulé, čisté a normě vyhovující pokládání trubky. Tecto nopy zajišťují absolutně pevné uchycení trubky - potrubí nevyskakuje. Systém tecto dovoluje s jmenovitými tloušťkami izolačních desek 11 a 30-2 mm zatížení až 6,0 t/m2, resp. 500 kg/m

7 Podlahové vytápení/chlazení Uponor rádiová/drátová regulace DEM Unikátní systém podlahového vytápění na suchý zip Podlahové vytápění/chlazení Uponor rádiová regulace DEM Uponor Klett systém Uponor Vám nabízí revoluční novinku - systém pokládky podlahového vytápění využívající funkci suchého zipu. Pro vytápění se využívá potrubí ze síťovaného polyetylenu PE-Xa s kyslíkovou bariérou, které je přímo z výroby spirálovitě ovinuto první částí suchého zipu s háčky. Druhá část suchého zipu s chlupy je nalaminovaná na tepelné izolaci. Trubka se běžným způsobem odvíjí z odvíječe a jednoduše se přitlačí na izolační desku v předepsané rozteči. Obě dvě části suchého zipu na desce a trubce se posléze velmi pevně spojí. Tento unikátní a patentovaný způsob podlahového vytápění Vám garantuje maximální přítlačnou sílu desky a trubky. Praktické rešení Předtištěný rastr na tepelné izolaci umožňuje přesnou pokládku potrubí v předepsané rozteči. Uponor Klett systém je velmi rychlý a snadný způsob pokládky podlahového vytápění. Montáž systému zvládne pouze jedna osoba. Není potřeba žádných dalších přídavných komponentů nebo nářadí. Pro kompletní pokládku PV se využívají standardní produkty (obvodový izolační pás, ochranné pouzdro ), které znáte z našeho běžného portfolia. Při napojení potrubí na rozdělovač je pouze nutné odstranit min. 4 cm pásky suchého zipu z konce potrubí a na tento čistý konec nasadit svěrné šroubení, které se posléze napojí na rozdělovač. DEM Dynamic Energy Management Dynamické řízení spotřeby energie Přednosti systému regulace DEM: Úspora nákladů Zvýšení komfortu při nižší spotřebě energie Možnost kontroly správnosti instalace Bez potřeby ručního nastavení ventilů Možnost kontroly zda systém pracuje optimálně Výhody: z Bezkonkurenčně nejrychlejší způsob pokládky PV z Jednoduchá montáž bez použití nářadí z Pro montáž stačí jedna osoba z Snadná korekce polohy již položeného potrubí z Tepelná i kročejová izolace v jednom z Rychlá pokládka izolačních rolí z Při pokládce potrubí nedochází k porušení vrchní izolační vrstvy tepelné izolace z Flexibilní pokládka pro všechny velikosti a tvary místností z Osvědčené potrubí PE-Xa dimenze 16x1,8 mm z Velké množství příchytných bodů zajišťuje abnormálně pevné spojení trubky a izolační desky z Přesah izolační vrstvy přes spoj dvou izolačních desek z Různé tloušťky a rozměry izolačních desek z Cenově výhodnější než odpovídající systémové desky Benefity, které Vám nabízí nová DEM regulace: Všechny výhody, které znáte ze staršího typu rádiové regulace, plus navíc Dynamické řízení spotřeby energie - autobalancing Není třeba manuálně nastavovat průtoky na jednotlivých smyčkách. Vyvážení a potřebné otevírání ventilů je automatické. Systém pružněji reaguje na změny a dochází tedy k úspoře energie Kontrola místností Diagnostikuje, zda jsou termostaty přiřazeny správným smyčkám Komfortní nastavení V místnostech, kde teplotu mohou ovlivnit další faktory (krb, velkoplošná okna, sporák...), je možné nastavit nízký výkon topení, aby systém pracoval i v případě, že byla dosažena požadovaná teplota. Diagnostika teploty Umožní zjistit, zda je systém přetápěný nebo nedotápěný. By-Pass Pokud jsou všechny smyčky uzavřeny, může zůstat vybraná místnost (nebo smyčka např. koupelna) otevřená. (Využívá se hlavně při použití tepelných čerpadel) SMS modul K regulaci je možno napojit SMS modul, který umožňuje přepínání ECO a COMFORT módu pomocí SMS. Kontrola nastavení systému, kontrola teplot, alarmů atd. pomocí SMS

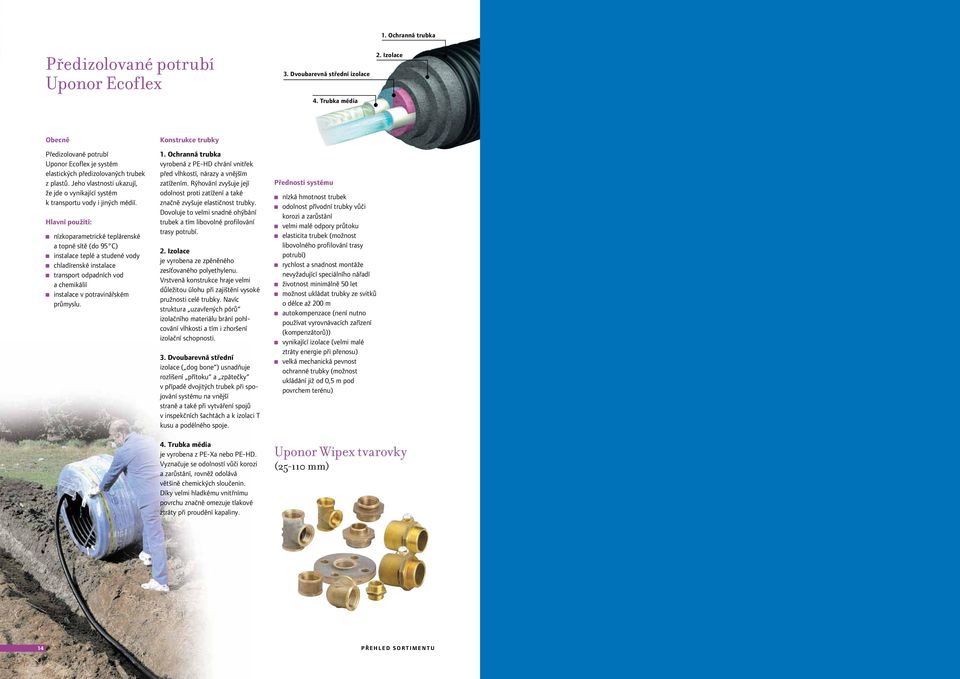

8 Předizolované potrubí Uponor Ecoflex 3. Dvoubarevná střední izolace 4. Trubka média 1. Ochranná trubka 2. Izolace Obecně Předizolované potrubí Uponor Ecoflex je systém elastických předizolovaných trubek z plastů. Jeho vlastnosti ukazují, že jde o vynikající systém k transportu vody i jiných médií. Hlavní použití: nízkoparametrické teplárenské a topné sítě (do 95 C) instalace teplé a studené vody chladírenské instalace transport odpadních vod a chemikálií instalace v potravinářském průmyslu. Konstrukce trubky 1. Ochranná trubka vyrobená z PE-HD chrání vnitřek před vlhkostí, nárazy a vnějším zatížením. Rýhování zvyšuje její odolnost proti zatížení a také značně zvyšuje elastičnost trubky. Dovoluje to velmi snadné ohýbání trubek a tím libovolné profilování trasy potrubí. 2. Izolace je vyrobena ze zpěněného zesíťovaného polyethylenu. Vrstvená konstrukce hraje velmi důležitou úlohu při zajištění vysoké pružnosti celé trubky. Navíc struktura uzavřených pórů izolačního materiálu brání pohlcování vlhkosti a tím i zhoršení izolační schopnosti. 3. Dvoubarevná střední izolace ( dog bone ) usnadňuje rozlišení přítoku a zpátečky v případě dvojitých trubek při spojování systému na vnější straně a také při vytváření spojů v inspekčních šachtách a k izolaci T kusu a podélného spoje. 4. Trubka média je vyrobena z PE-Xa nebo PE-HD. Vyznačuje se odolností vůči korozi a zarůstání, rovněž odolává většině chemických sloučenin. Díky velmi hladkému vnitřnímu povrchu značně omezuje tlakové ztráty při proudění kapaliny. Přednosti systému nízká hmotnost trubek odolnost přívodní trubky vůči korozi a zarůstání velmi malé odpory průtoku elasticita trubek (možnost libovolného profilování trasy potrubí) rychlost a snadnost montáže nevyžadující speciálního nářadí životnost minimálně 50 let možnost ukládat trubky ze svitků o délce až 200 m autokompenzace (není nutno používat vyrovnávacích zařízení (kompenzátorů)) vynikající izolace (velmi malé ztráty energie při přenosu) velká mechanická pevnost ochranné trubky (možnost ukládání již od 0,5 m pod povrchem terénu) Uponor Wipex tvarovky ( mm) 14 PŘEHLED E SORTIMENTU TU 02/

9 Uponor partner profesionálů Uponor je hlavním dodavatelem instalatérských a vytápěcích systémů pro obytné a nebytové prostory po celé Evropě a Severní Americe. Dále je naše společnost hlavním lídrem na skandinávském trhu s potrubními systémy určenými pro městské oblasti. Klíčové aplikace společnosti Uponor rovněž zahrnují systémy plošného vytápění/chlazení a systémy pro přívod pitné vody. Mezinárodní obchodní oddělení společnosti Uponor spravuje veškeré obchodní aktivity v balkánských zemích, západní, střední a východní Asii, Africe a Latinské Americe. Uponor. Simply more. Uponor, s.r.o. Na Radosti Praha 5 - Zličín Česká republika T F E info-cz@uponor.com W
