1 Potrubní rozvody Instalační sítě a rozvody v budovách Instalační sítě slouží k dopravě energie nebo odvádění odpadních látek. 1) Instalační sítě přivádějící energie elektřina, teplo, plyn 2) Instalační sítě přivádějící nezbytné hmoty voda, vzduch 3) Instalační sítě odvádějící odpadní kanalizace, odsávací zařízení, apod apod.. hmoty 1

1) Instalační sítě přivádějící energie elektřina, teplo, plyn 2) Instalační sítě

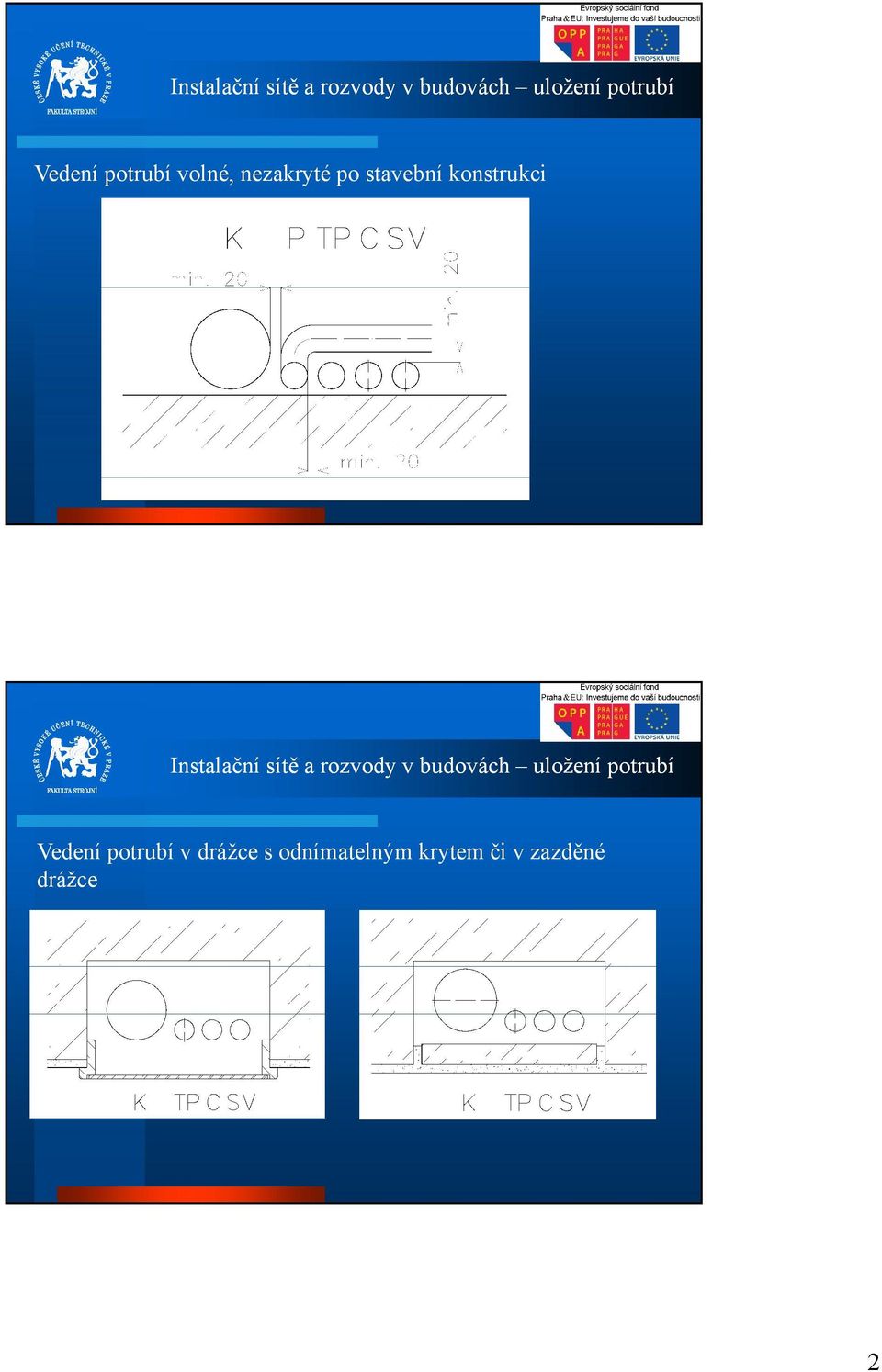

2 Instalační sítě a rozvody v budovách uložení potrubí Vedení potrubí volné, nezakryté po stavební konstrukci Instalační sítě a rozvody v budovách uložení potrubí Vedení potrubí v drážce s odnímatelným krytem či v zazděné drážce 2

Vedení potrubí v drážce s odnímatelným krytem či v

3 Instalační sítě a rozvody v budovách uložení potrubí Vedení potrubí v průchozím kanálu Instalační sítě a rozvody v budovách uložení potrubí Instalační šachty 3

4 Materiály ZTI potrubí Skupina potrubí Ocelové potrubí Měděné potrubí Plastová potrubí Smíšené potrubí Materiál Spoje podle druhu materiálu Pozinkovaná ocel Holá ocel závitové, lisované, svařované, nerozebiratelné a šroubové spoje Měď pájené a lisované spoje Nerezavějící ocel PE-HD, PE-X, PP-R, svařované, lisované, PVC-C, PVC-U, PB nerozebiratelné a lepené spoje Kov s plastem svěrkové a lisované spoje Materiály ZTI potrubí ocelová potrubí Výhody Nevýhody nižší cena, variabilita spojování nižší odolnost proti korozi Vznik koroze v potrubí: Povrchová koroze - tenký stejnoměrný povlak, který se skládá za zásadité uhličitanové sloučeniny Bodová koroze - vznik inkrustací na vnitřní straně trubky vlivem špatného chemického složení vody a ph. 4

plastem svěrkové a lisované spoje Materiály ZTI potrubí ocelová potrubí Výhody Nevýhody nižší cena, variabilita spojování nižší odolnost proti korozi Vznik koroze v potrubí: Povrchová

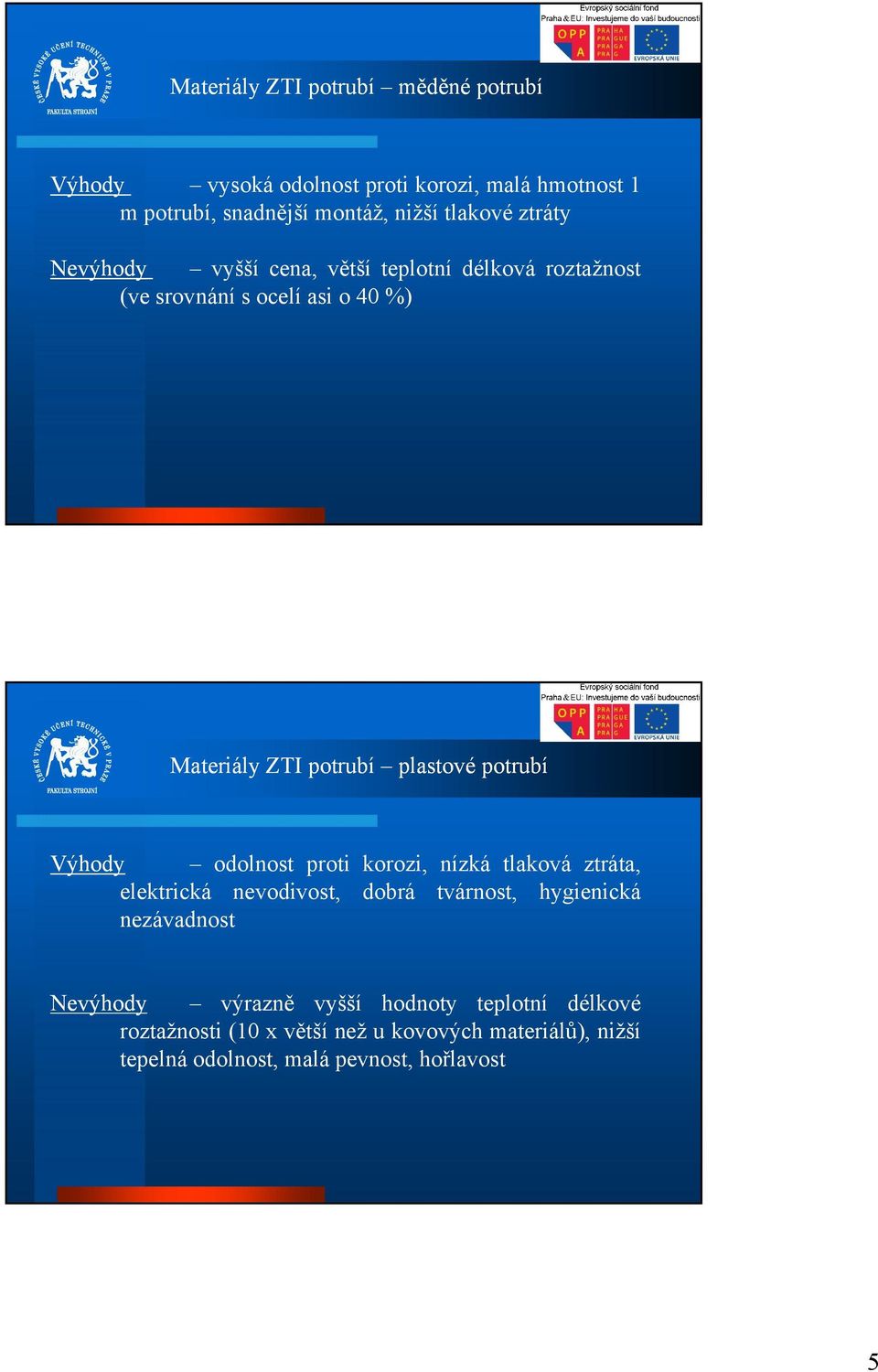

5 Materiály ZTI potrubí měděné potrubí Výhody vysoká odolnost proti korozi, malá hmotnost 1 m potrubí, snadnější montáž, nižší tlakové ztráty Nevýhody vyšší cena, větší teplotní délková roztažnost (ve srovnání s ocelí asi o 40 %) Materiály ZTI potrubí plastové potrubí Výhody odolnost proti korozi, nízká tlaková ztráta, elektrická nevodivost, dobrá tvárnost, hygienická nezávadnost Nevýhody výrazně vyšší hodnoty teplotní délkové roztažnosti (10 x větší než u kovových materiálů), nižší tepelná odolnost, malá pevnost, hořlavost 5

potrubí Výhody odolnost proti korozi, nízká tlaková ztráta, elektrická nevodivost, dobrá tvárnost, hygienická nezávadnost Nevýhody

6 Materiály ZTI potrubí vícevrstvé potrubí Výhody spojují přednosti kovů a plastů Nevýhody problematické spojování potrubí (lisování) Materiály ZTI potrubí upevňování potrubí Nutno zohlednit následující požadavky požadavky:: 1. protipožární ochranu 2. protihlukovou ochranu 3. tepelnou rozpínavost potrubí 6

potrubí upevňování potrubí Nutno zohlednit následující požadavky požadavky::

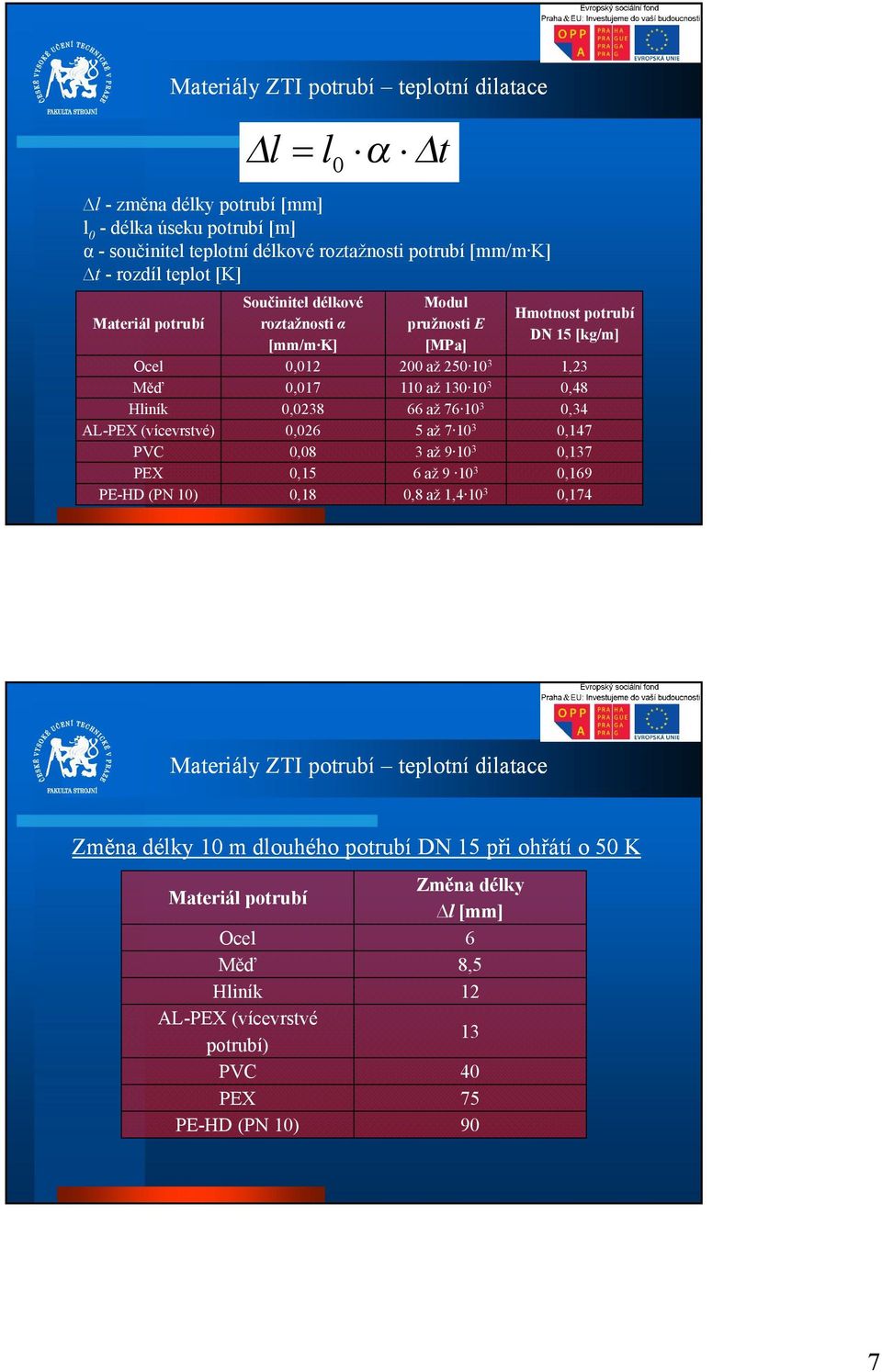

7 Materiály ZTI potrubí teplotní dilatace l l0 t l - změna délky potrubí [mm] l0 - délka úseku potrubí [m] α - součinitel teplotní délkové roztažnosti potrubí [mm/m K] t - rozdíl teplot [K] Materiál potrubí Ocel Měď Hliník AL-PEX (vícevrstvé) PVC PEX PE-HD (PN 10) Součinitel délkové roztažnosti α [mm/m K] 0,012 0,017 0,0238 0,026 0,08 0,15 0,18 Modul pružnosti E [MPa] 200 až až až až až až ,8 až 1,4 103 Hmotnost potrubí DN 15 [kg/m] 1,23 0,48 0,34 0,147 0,137 0,169 0,174 Materiály ZTI potrubí teplotní dilatace Změna délky 10 m dlouhého potrubí DN 15 při ohřátí o 50 K Materiál potrubí Ocel Měď Hliník AL-PEX (vícevrstvé potrubí) PVC PEX PE-HD (PN 10) Změna délky l [mm] 6 8,

250 103 110 až 130 103 66 až 76 103 5 až 7 103 3 až 9 103 6 až 9 103 0,8 až 1,4 103 Hmotnost potrubí DN 15 [kg/m] 1,23 0,48 0,34 0,147 0,137 0,169 0,174 Materiály ZTI potrubí teplotní

8 Materiály ZTI potrubí teplotní dilatace Kompenzace délkové roztažnosti Lom trasy potrubí Ohybový kompenzátor Materiály ZTI potrubí teplotní dilatace Kompenzace délkové roztažnosti 8

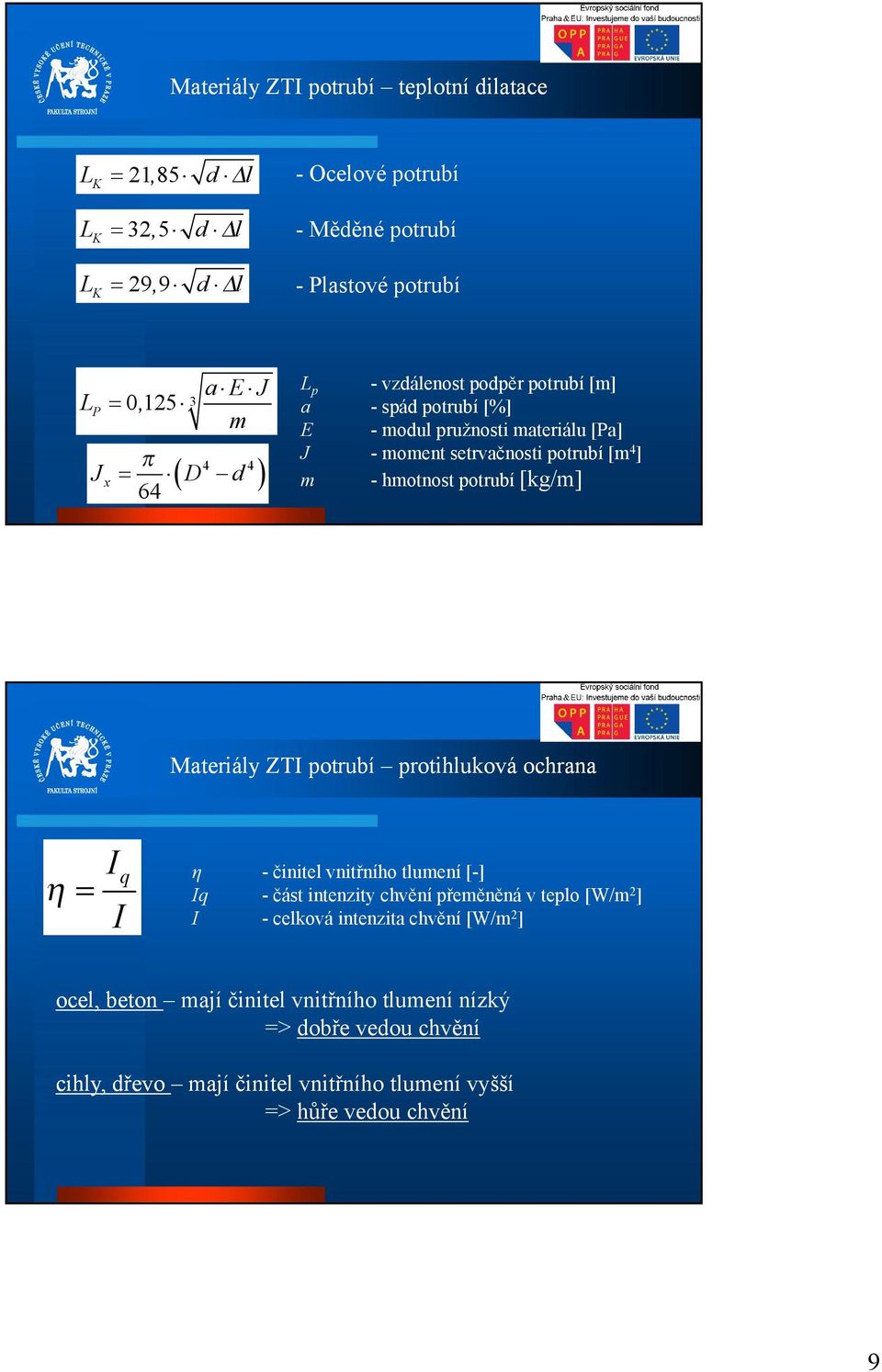

9 Materiály ZTI potrubí teplotní dilatace LK 21,85 d l - Ocelové potrubí LK 32,5 d l - Měděné potrubí LK 29,9 d l - Plastové potrubí LP 0,125 3 Jx a E J m D4 d 4 64 Lp a E J m - vzdálenost podpěr potrubí [m] - spád potrubí [%] - modul pružnosti materiálu [Pa] - moment setrvačnosti potrubí [m4] - hmotnost potrubí [kg/m] Materiály ZTI potrubí protihluková ochrana Iq I η Iq I - činitel vnitřního tlumení [-] - část intenzity chvění přeměněná v teplo [W/m2] - celková intenzita chvění [W/m2] ocel, beton mají činitel vnitřního tlumení nízký => dobře vedou chvění cihly, dřevo mají činitel vnitřního tlumení vyšší => hůře vedou chvění 9

[kg/m] Materiály ZTI potrubí protihluková ochrana Iq I η Iq I - činitel vnitřního tlumení [-] - část intenzity chvění přeměněná v teplo [W/m2] - celková

10 Materiály ZTI potrubí protihluková ochrana 1. Metoda redukce hluku ve zdroji Odstranění zdroje hluku nebo ve snížení jeho hlučnosti. V případech zdravotně technických instalací se většinou jedná o vhodnou konstrukci jednotlivých zařizovacích 2. Metoda dispozice Správný návrh prostorové situace uvnitř budovy např. kotelen, toalet, kuchyní, koupelen atd., může ušetřit výrazné finanční prostředky na zajištění akustické pohody chráněných místností. 3. Metoda izolace Odizolování hlučného zařízení nebo celého hlučného prostoru, speciálními zvukoizolačními kryty, příčkami apod. Příkladem je vkládání izolačních rohoží mezi zařizovací předměty zdravotní techniky zavěšených na stěnách apod. Materiály ZTI potrubí protihluková ochrana 10

kotelen, toalet, kuchyní, koupelen atd., může ušetřit výrazné finanční prostředky na zajištění akustické pohody chráněných místností. 3.

11 Materiály ZTI potrubí protihluková ochrana 11
