1 Specifikace materiálu Stavba: Rekonstrukce stoupacího potrubí BD č.p. 421 Místo stavby: Bytový dům č.p. 421 Stavebník: Hlavní inženýr PD: Vypracoval: Meziměstí Ing. Radomír Vojtíšek Martin Šimeček Datum zpracování: Březen 2017 Pare č.: 1

2 Specifikace materiálu Obsah Pozice 1 Kanalizační potrubí protihlukové... 3 Pozice 2 Požární potrubí vodovodní ocelové závitové pozinkované svařované... 5 Pozice 3 Potrubí plastové tlakové PN28, tří vrstvé... 6 Pozice 4 Ochrana vodovodního potrubí na bázi polyetylenu šedé barvy... 8 Pozice 5 Kulové kohouty... 9 Pozice 6 Potrubní oddělovač DN Pozice 7 Požární napěnovací pás Pozice 8 Přechod u země litina plast

Pozice 1 Kanalizační potrubí protihlukové Komfort pro domácnost protože i u privátních domů patří protihluková ochrana k věcem, které se sice plánují pouze jednou, ale za to pořádně.

3 Pozice 1 Kanalizační potrubí protihlukové Komfort pro domácnost protože i u privátních domů patří protihluková ochrana k věcem, které se sice plánují pouze jednou, ale za to pořádně. optimalizováno z hlediska protihlukové ochrany podle DIN 4109 a ekonomicky výhodné robustní konstrukce pro přepravu a práci na stavbě hustota materiálu 1,2 g/cm³ - nové měřítko v poměru cena/výkon vhodné pro centrální vysavače trubka pro každé řešení optimalizovaná logistika jistota a bezpečnost v protihlukové a protipožární ochraně optimální hydraulické vlastnosti montáž pomocí snadných a bezpečných spojení násuvnými hrdly kompatibilní se všemi HT/KG systémy disponuje materiály s perfektními konstrukčními vlastnostmi pro stavbu, rázovou odolností za nízkých teplot a nepatrnou délkovou roztažností. 3

4 Potrubí a tvarovky protihlukové kanalizace Zvukově izolační podpěrné objímky 4

Pozice 2 Požární potrubí vodovodní ocelové závitové pozinkované svařované Tradiční ocelové pozinkované trubky se nejčastěji využívají k montáži požárních rozvodů.

5 Pozice 2 Požární potrubí vodovodní ocelové závitové pozinkované svařované Tradiční ocelové pozinkované trubky se nejčastěji využívají k montáži požárních rozvodů. Svařovaná trubka pozinkovaná (podélný svár po celé své délce) válcovaná za tepla v jakosti se zaručenou svařitelností ve výrobních délkách okolo 6,0 m (nutno přeměřovat v případě odběru na celé tyče). Materiál s širokým spektrem. POZOR v žádném případě není tento materiál vhodný pro vedení plynu a dalších rozpínavých látek. 5

Pozice 3 Potrubí plastové tlakové PN28, tří vrstvé Trubka z polypropylenu nové generace PP-RTC a s kyslíkovou bariérou je ideálním

Vlastnosti o Trubky mají celou řadu výborných vlastností, které jim propůjčuje jak jejich konstrukce, tak i použitý materiál.

6 Pozice 3 Potrubí plastové tlakové PN28, tří vrstvé Trubka z polypropylenu nové generace PP-RTC a s kyslíkovou bariérou je ideálním řešením pro rozvody vody a topení. Nabízí mimořádnou tlakovou odolnost a životnost vyšší než 50 let. Vlastnosti o Trubky mají celou řadu výborných vlastností, které jim propůjčuje jak jejich konstrukce, tak i použitý materiál. Hliníková folie, zamezuje průchodu kyslíku, polypropylen nové generace PP-RCT zase trubce poskytuje vysokou tepelnou odolnost a dlouhodobou bezpečnost v provozu. Přednosti o Trubka nabízí až 3x nižší teplotní roztažnost než trubky z PPR, proto je vhodná i pro rozvody topení. K dispozici je v dimenzích mm, přičemž u nejpoužívanějších průměrů mm je v konstrukci trubky využita neperforovaná folie, díky níž je možné zajistit absolutní kyslíkovou bariéru. 6

7 Použití o Potrubí je určeno pro vnitřní instalace tlakových rozvodů pitné vody, teplé vody a ústředního vytápění, neboť disponuje teplotní odolností do 90 stupňů. 7

8 Pozice 4 Ochrana vodovodního potrubí na bázi polyetylenu šedé barvy Materiál na bázi polyetylenu šedé barvy určený pro izolace potrubí topení a sanity. Použití +110 C (+85 C) Tlouštka izolace : cca 20mm 8

Pozice 5 Kulové kohouty Slouží jako uzavírací armatura v rozvodech topných plynů, vody, vzduchu a dalších neagresivních médií. Kohout nevyžaduje údržbu.

9 Pozice 5 Kulové kohouty Slouží jako uzavírací armatura v rozvodech topných plynů, vody, vzduchu a dalších neagresivních médií. Kohout nevyžaduje údržbu. Vlastní tělo kohoutu je sešroubováno a slepeno (pozice 7 a 10, pravý závit), tento spoj nesmí být demontován. Pro zaručení těsnosti jsou zakázány veškeré činnosti působící ve směru povolování spoje těla kohoutu. Kohout nesmí být rozebrán, smontován a znovu použit. Při jakémkoliv poškození (mimo výměny vrtulky, nebo páčky), musí být kohout vyměněn za nový. Provádění montážních svárů potrubí je dovoleno v minimální vzdálenosti 20 cm od hrany uzávěru. V žádném případě nesmí teplota uzávěru překročit 185 C. Rozvod potrubí musí být proveden tak, aby byla zaručena souosost bez ohybového pnutí na kohout. Na kohout nesmí být působeno rázy. V provozu u rozvodů vody alespoň jednou za 6 měsíců kohout přestavit v celém rozsahu ovládání, aby se z koule odstranily případné inkrustace (zvláště u tvrdých a železitých vod tento interval zkrátit). - základní provozní tekutiny: voda (pitná ČSN :1989, teplá užitková voda, topná voda), vzduch, pára do 150 C, benzín, nafta, olej (minerální, hydraulický, syntetický), argon, parafín, freon, methanol, glykol 50% roztok. Použití dalších kapalin a plynů nutno konzultovat. Je zakázáno použití na roztoky kyselin, solí a chloridů! - Teplota okolí: -40 až +100 C, - Provozní teplota média: - 40 C až +185 C, voda bez nemrznoucích přísad minimální teplota 0 C pára -max. teplota 150 C - Průtok: obousměrný - Maximální podtlak: -50 kpa 9

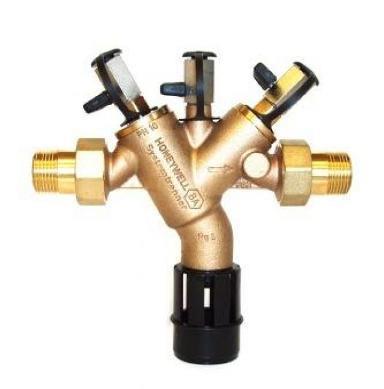

Pozice 6 Potrubní oddělovač DN50 Potrubní oddělovač je vhodný pro ochranu rozvodů pitné vody před kontaminací způsobenou zpětným tlakem, zpětným průtokem a nebo zpětným nasátím.

10 Pozice 6 Potrubní oddělovač DN50 Potrubní oddělovač je vhodný pro ochranu rozvodů pitné vody před kontaminací způsobenou zpětným tlakem, zpětným průtokem a nebo zpětným nasátím. Potrubní oddělovač může být použit pro ochranu až do rizikové třídy 4(BA) dle ČSN EN Potrubní oddělovače tohoto typu jsou nejvhodnější pro ochranu rozvodu pitné vody bytové výstavby, obchodních nebo průmyslových provozů v rozsahu jeho technických parametrů. Certifikace výrobku DIN/DVGW pro připojení 1/2" - 2" Médium Voda Materiál tělesa bronz RG5 Ochrana proti znečištění pitné vody třída 4 Připojení vnější závit Maximální teplota média 65 oc Jmenovitý tlak PN10 Minimální vstupní tlak 1,5 bar Montážní poloha vodorovná Optimální ochrana rozvodného systému pitné vody Integrované filtračni sítko na přívodu Ventilová vložka plní úlohu zpětného ventilu na přívodu a vypouštěcího ventilu. Jednoduchý servis - vyměnitelná vložka ventilu Necitlivý na kolísání tlaku - z vypouštěcího ventilu nevytéká Kompaktní konstrukce Neomezený přístup ke všem vnitřním komponentům Nízká tlaková ztráta a vysoký výkon proudění Trojnásobná bezpečnost - dva zpětné ventily a jeden vypouštěcí ventil rozdělují oddělovač do tří komor Nízká úroveň hluku - třída 2 Splňuje KTW doporučení pro pitnou vodu 10

11 Pozice 7 Požární napěnovací pás 11

12 Pozice 8 Přechod u země litina plast 12
