SERVISNÍ BULLETIN: 35_2011 NÁZEV: URČENÍ: MODELOVÁ ŘADA:

Transkript

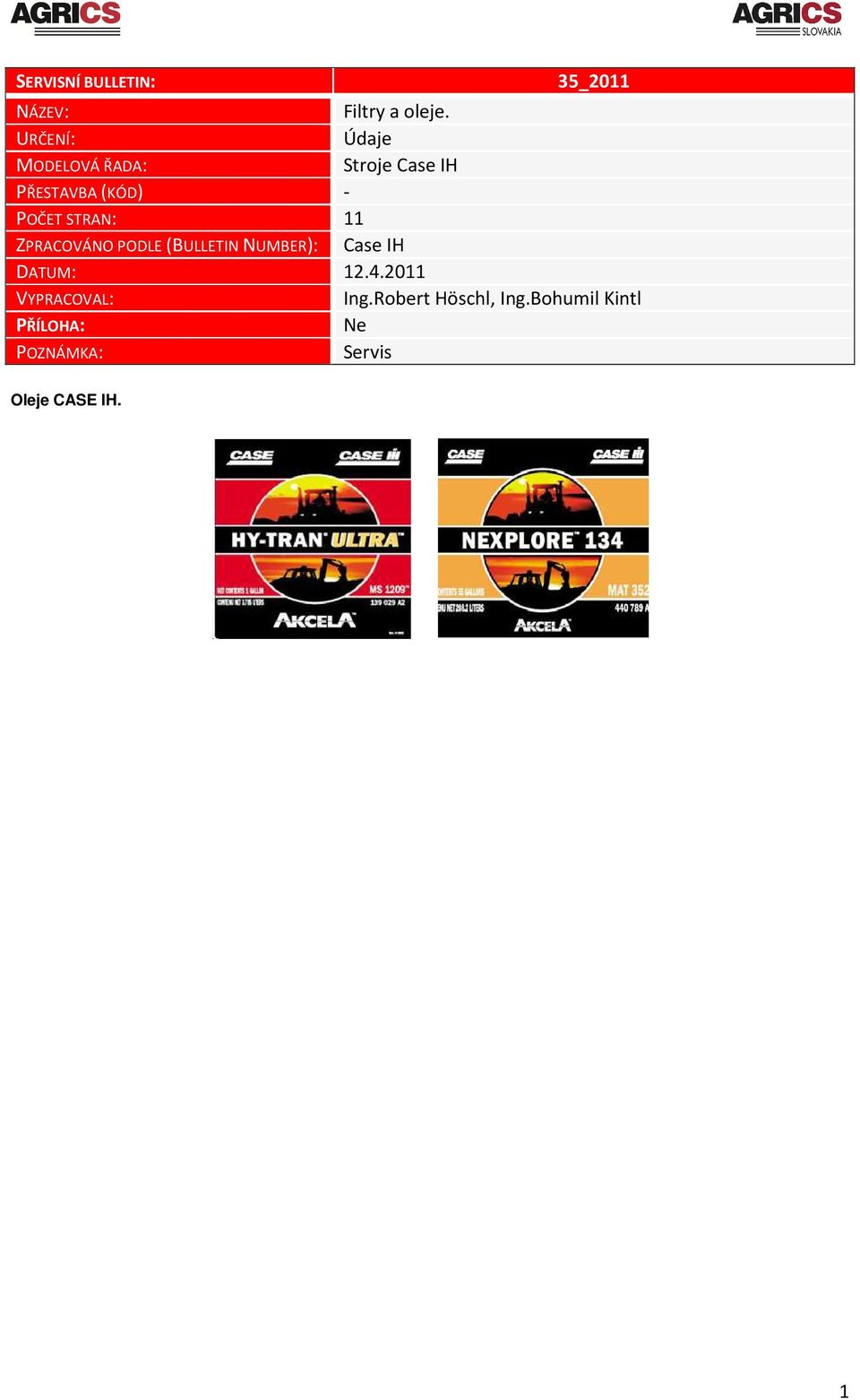

1 SERVISNÍ BULLETIN: 35_2011 NÁZEV: URČENÍ: MODELOVÁ ŘADA: Filtry a oleje. Údaje Stroje Case IH PŘESTAVBA (KÓD) - POČET STRAN: 11 ZPRACOVÁNO PODLE (BULLETIN NUMBER): Case IH DATUM: VYPRACOVAL: Ing.Robert Höschl, Ing.Bohumil Kintl PŘÍLOHA: Ne POZNÁMKA: Servis Oleje CASE IH. 1

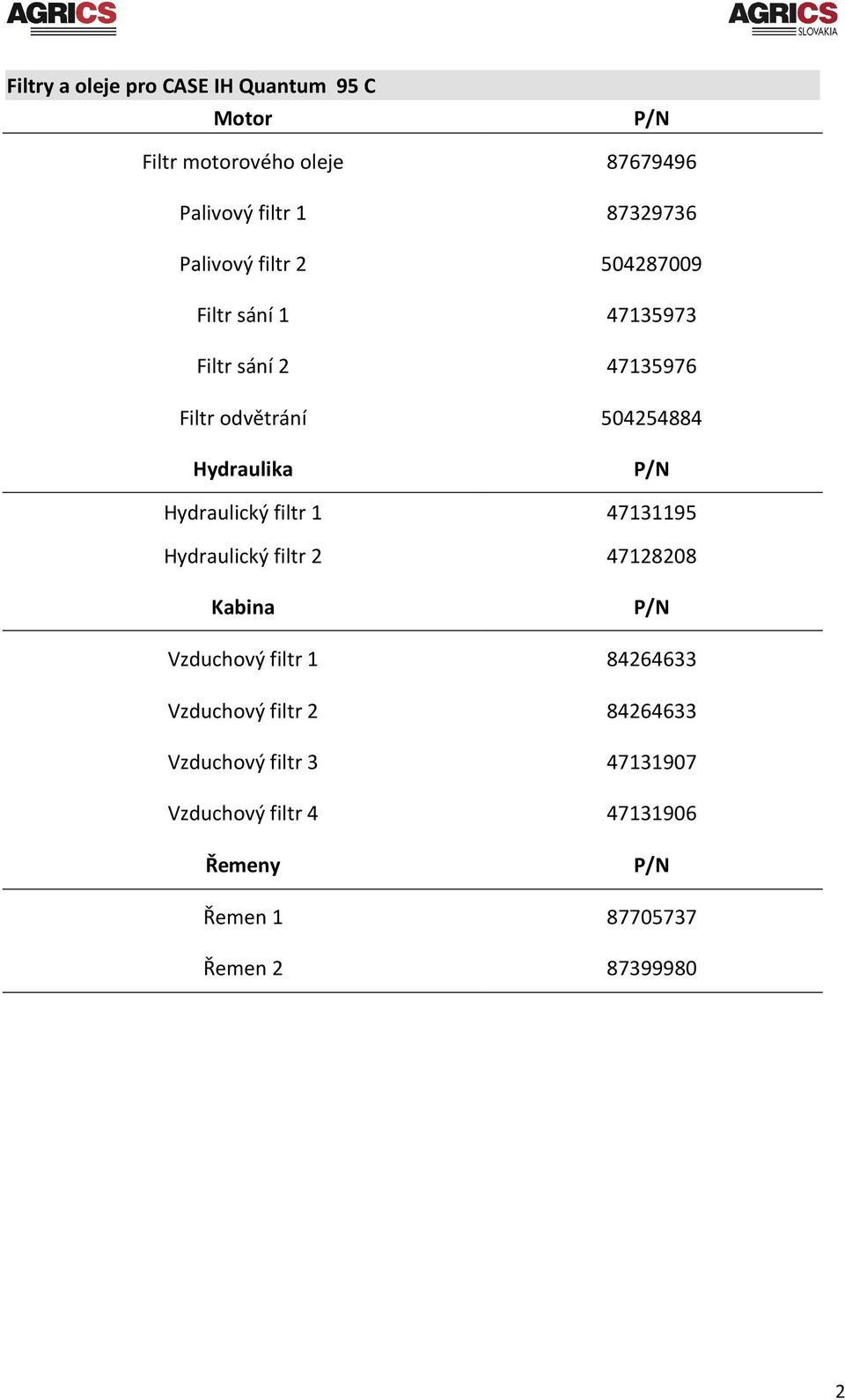

2 Filtry a oleje pro CASE IH Quantum 95 C Filtr motorového oleje Palivový filtr Palivový filtr Filtr sání Filtr sání Filtr odvětrání Hydraulický filtr Hydraulický filtr Vzduchový filtr Vzduchový filtr Vzduchový filtr Vzduchový filtr Řemen Řemen

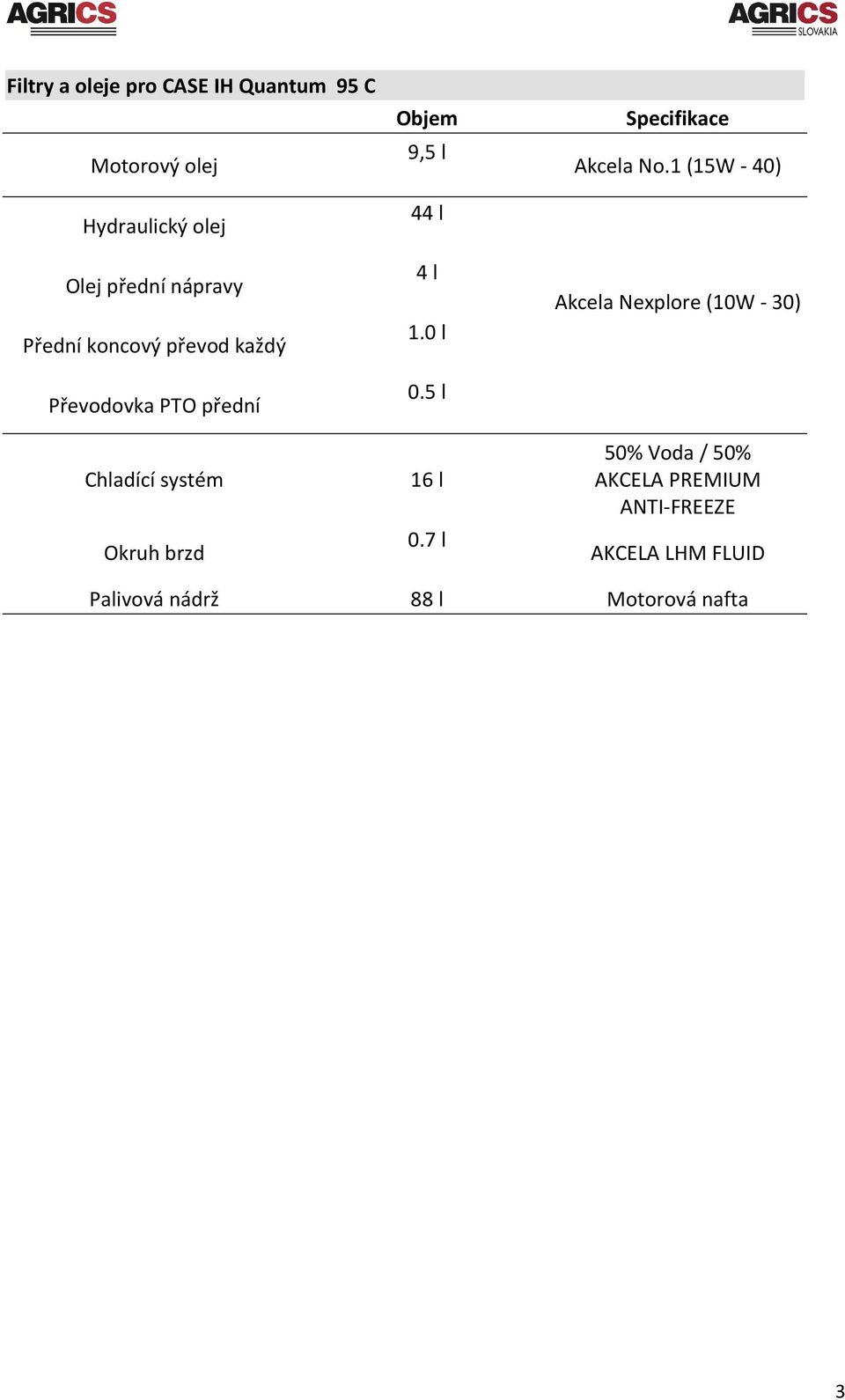

3 Filtry a oleje pro CASE IH Quantum 95 C Přední koncový převod každý Převodovka PTO přední Okruh brzd 9,5 l 44 l 4 l 1.0 l 0.5 l 16 l 0.7 l AKCELA LHM FLUID Palivová nádrž 88 l ová nafta 3

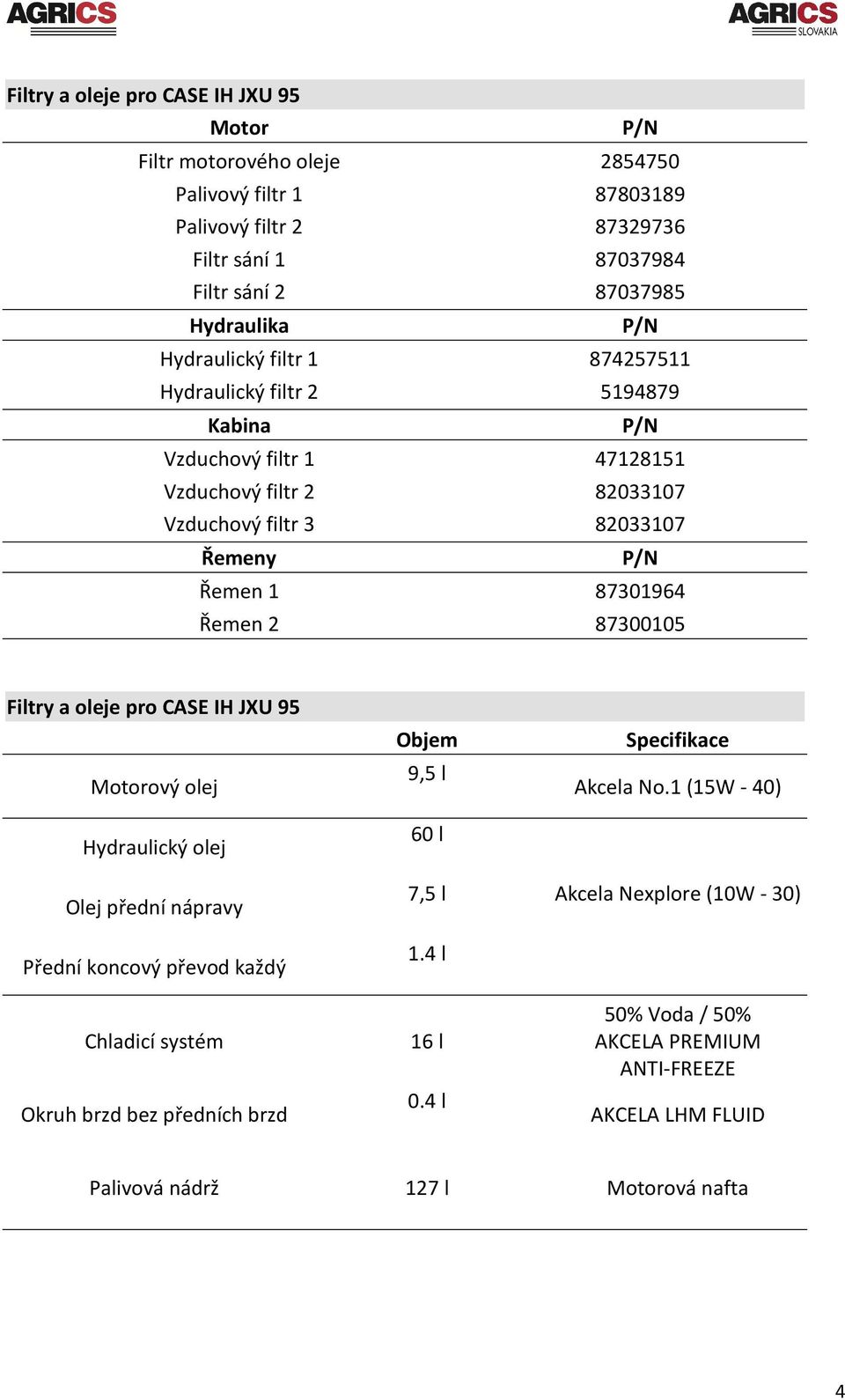

4 Filtry a oleje pro CASE IH JXU 95 Filtr motorového oleje Palivový filtr Palivový filtr Filtr sání Filtr sání Hydraulický filtr Hydraulický filtr Vzduchový filtr Vzduchový filtr Vzduchový filtr Řemen Řemen Filtry a oleje pro CASE IH JXU 95 Přední koncový převod každý Chladicí systém Okruh brzd bez předních brzd 9,5 l 60 l 7,5 l 1.4 l 16 l 0.4 l AKCELA LHM FLUID Palivová nádrž 127 l ová nafta 4

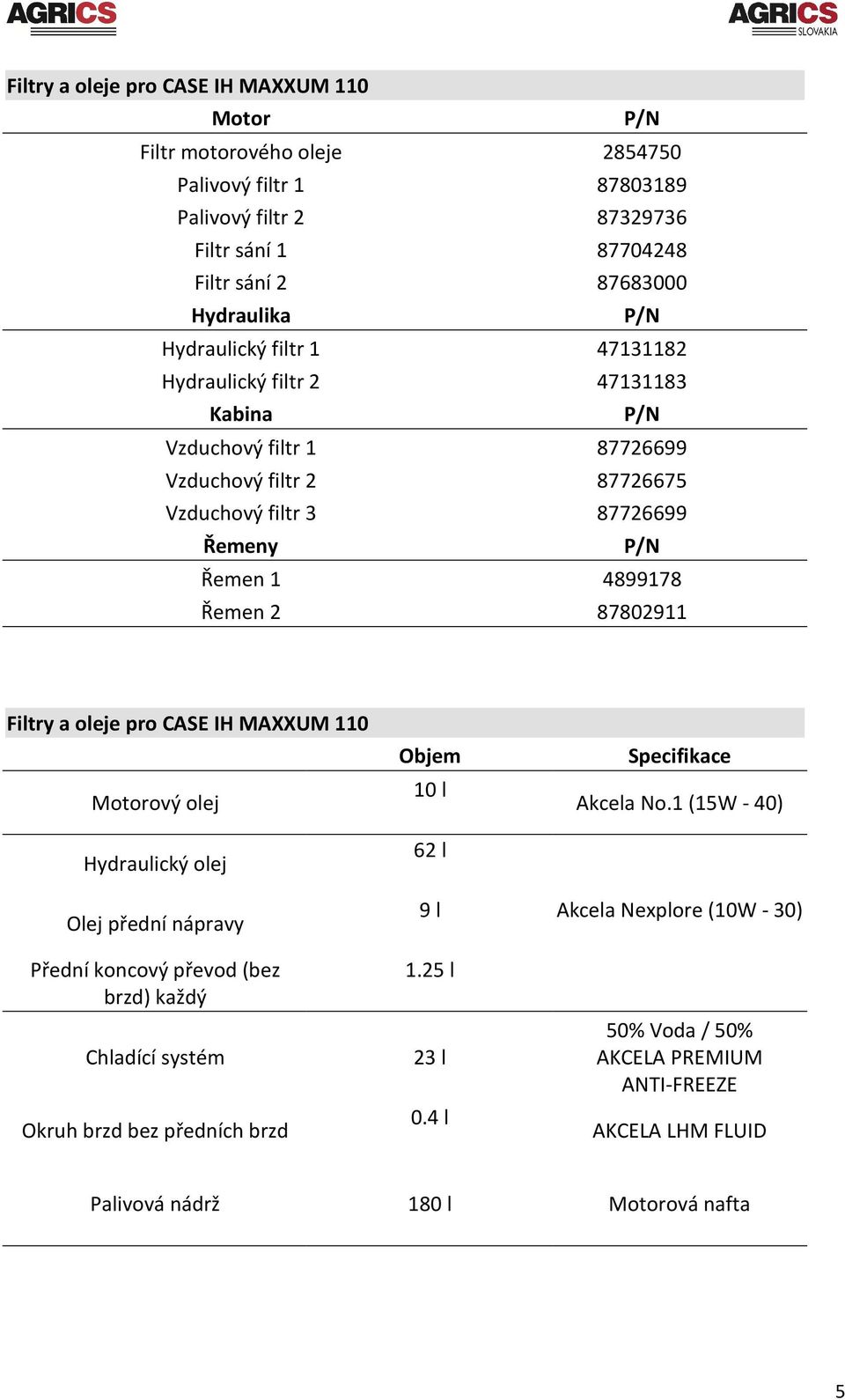

5 Filtry a oleje pro CASE IH MAXXUM 110 Filtr motorového oleje Palivový filtr Palivový filtr Filtr sání Filtr sání Hydraulický filtr Hydraulický filtr Vzduchový filtr Vzduchový filtr Vzduchový filtr Řemen Řemen Filtry a oleje pro CASE IH MAXXUM 110 Přední koncový převod (bez brzd) každý Okruh brzd bez předních brzd 10 l 62 l 9 l 1.25 l 23 l 0.4 l AKCELA LHM FLUID Palivová nádrž 180 l ová nafta 5

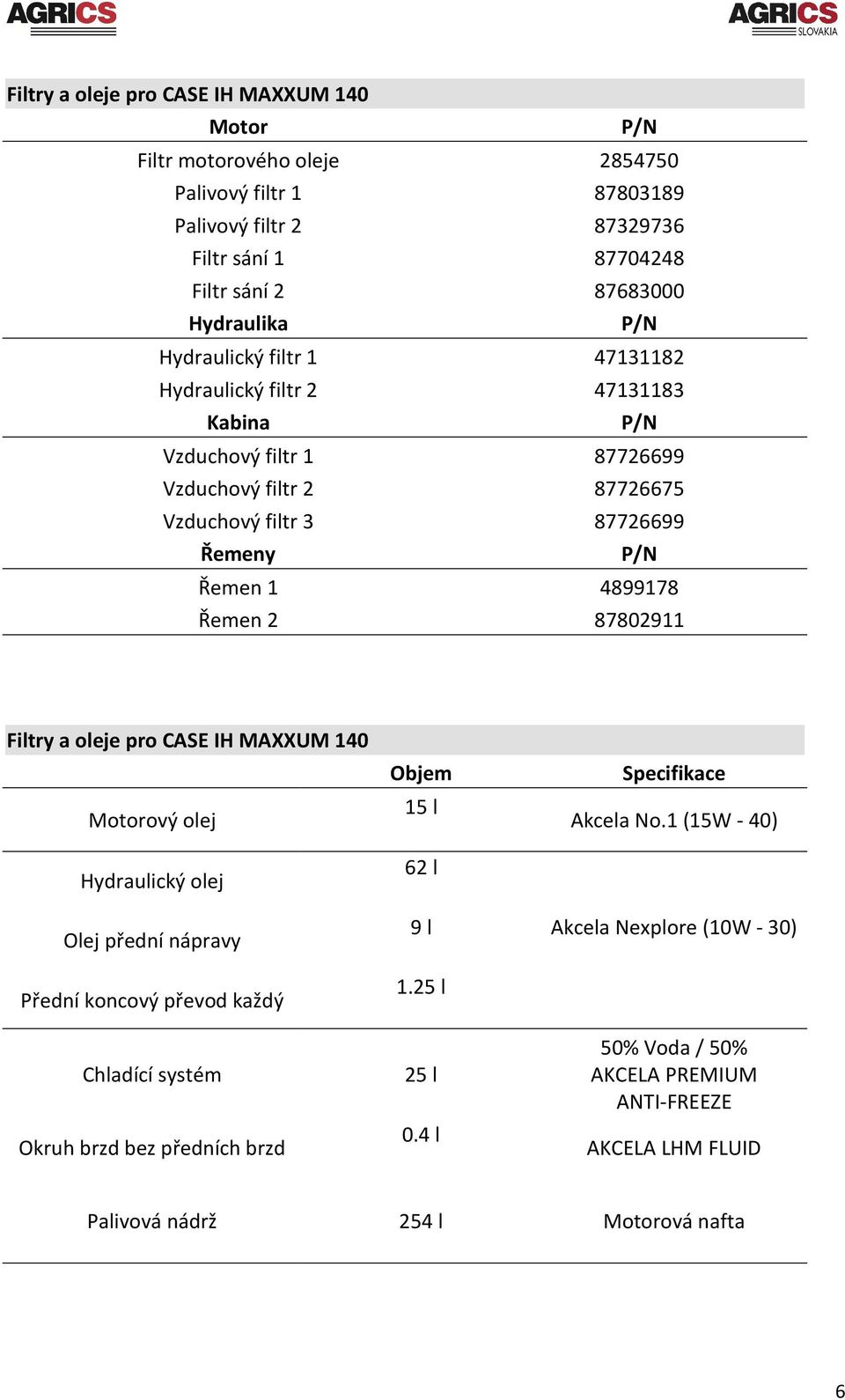

6 Filtry a oleje pro CASE IH MAXXUM 140 Filtr motorového oleje Palivový filtr Palivový filtr Filtr sání Filtr sání Hydraulický filtr Hydraulický filtr Vzduchový filtr Vzduchový filtr Vzduchový filtr Řemen Řemen Filtry a oleje pro CASE IH MAXXUM 140 Přední koncový převod každý Okruh brzd bez předních brzd 15 l 62 l 9 l 1.25 l 25 l 0.4 l AKCELA LHM FLUID Palivová nádrž 254 l ová nafta 6

7 Filtry a oleje pro CASE IH Puma 210 Filtr motorového oleje Palivový filtr Palivový filtr Filtr sání Filtr sání Hydraulický filtr Hydraulický filtr Hydraulický filtr Vzduchový filtr Vzduchový filtr Řemen Řemen Filtry a oleje pro CASE IH Puma 210 Přední koncový převod (bez brzd) každý Převodovka PTO přední 15 l 100 l 14 l 2.15 l 3.05 l 26 l Palivová nádrž 412 l ová nafta 7

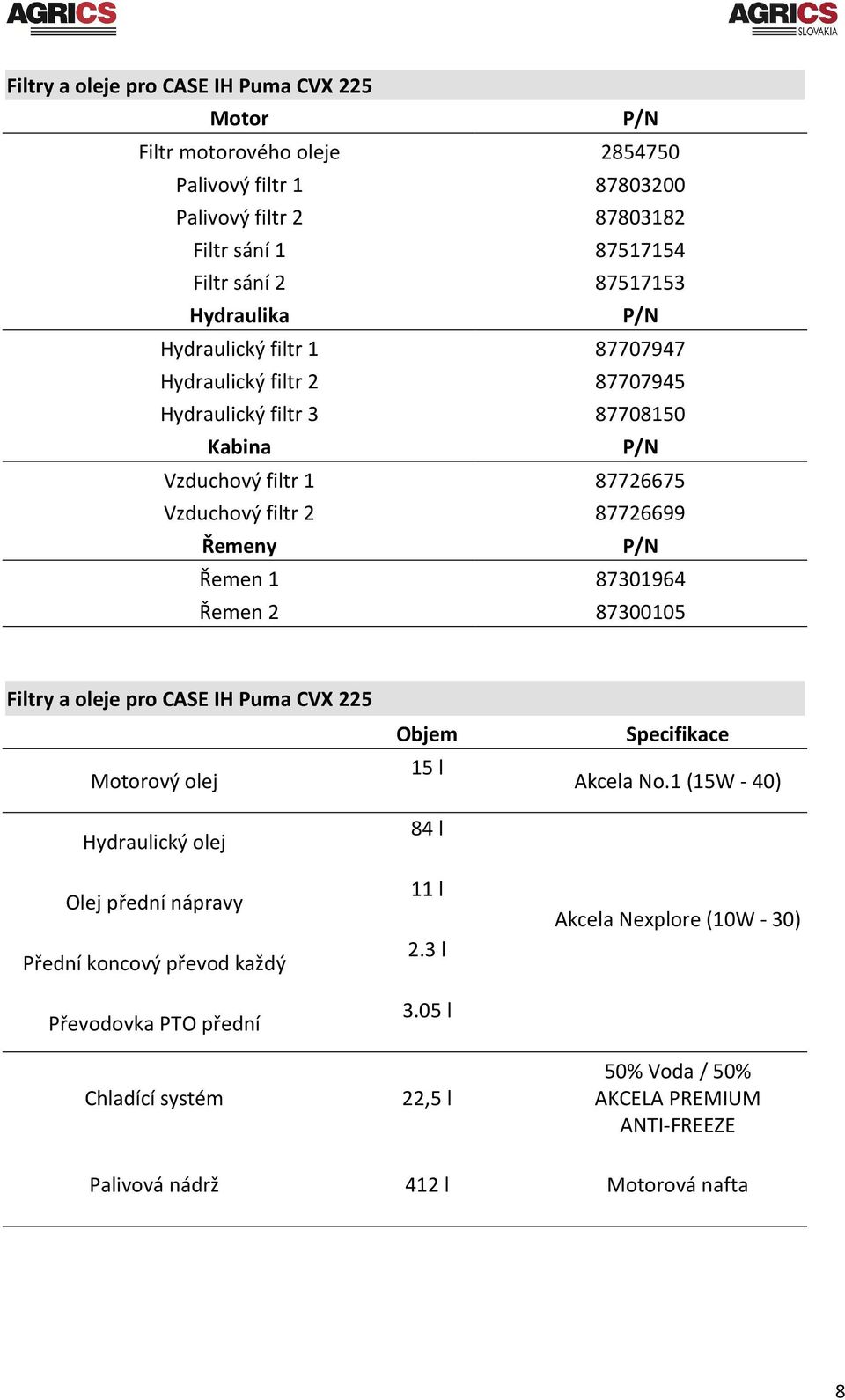

8 Filtry a oleje pro CASE IH Puma CVX 225 Filtr motorového oleje Palivový filtr Palivový filtr Filtr sání Filtr sání Hydraulický filtr Hydraulický filtr Hydraulický filtr Vzduchový filtr Vzduchový filtr Řemen Řemen Filtry a oleje pro CASE IH Puma CVX 225 Přední koncový převod každý Převodovka PTO přední 15 l 84 l 11 l 2.3 l 3.05 l 22,5 l Palivová nádrž 412 l ová nafta 8

9 Filtry a oleje pro CASE IH MAGNUM 310 Filtr motorového oleje Palivový filtr Palivový filtr Filtr sání Filtr sání Hydraulický filtr A1 Hydraulický filtr A1 Hydraulický filtr C1 Vzduchový filtr A1 Vzduchový filtr A1 Řemen Řemen Filtry a oleje pro CASE IH MAGNUM ,6 l Přední koncový převod každý 172 l 11,8 l 3.3 l 26,5 l Akcela HY-TRAN Akcela Gear 135H EP (80W- 90) Palivová nádrž 674 l ová nafta 9

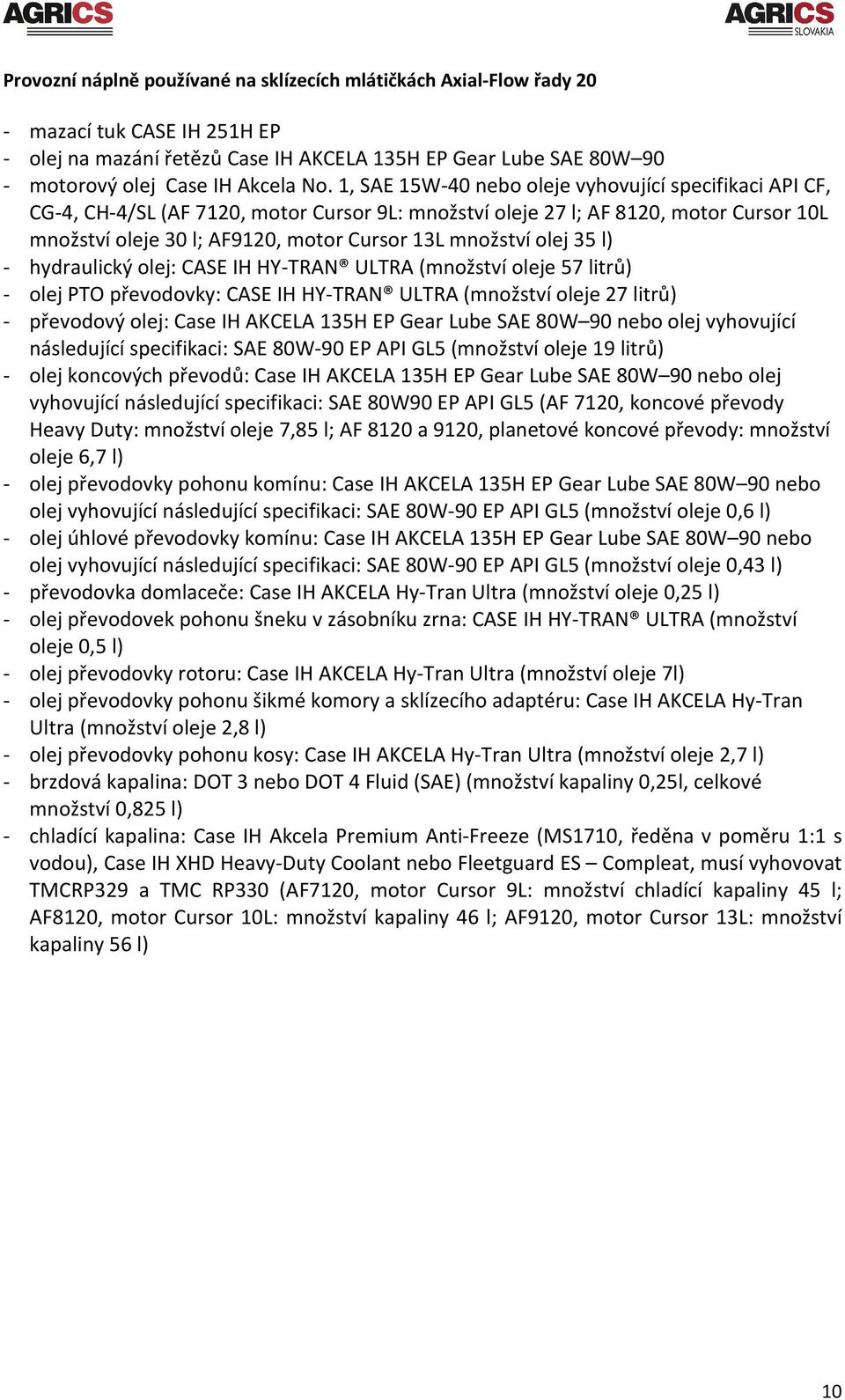

10 Provozní náplně používané na sklízecích mlátičkách Axial-Flow řady 20 - mazací tuk CASE IH 251H EP - olej na mazání řetězů Case IH AKCELA 135H EP Gear Lube SAE 80W 90 - motorový olej Case IH Akcela No. 1, SAE 15W-40 nebo oleje vyhovující specifikaci API CF, CG-4, CH-4/SL (AF 7120, motor Cursor 9L: množství oleje 27 l; AF 8120, motor Cursor 10L množství oleje 30 l; AF9120, motor Cursor 13L množství olej 35 l) - hydraulický olej: CASE IH HY-TRAN ULTRA (množství oleje 57 litrů) - olej PTO převodovky: CASE IH HY-TRAN ULTRA (množství oleje 27 litrů) - převodový olej: Case IH AKCELA 135H EP Gear Lube SAE 80W 90 nebo olej vyhovující následující specifikaci: SAE 80W-90 EP API GL5 (množství oleje 19 litrů) - olej koncových převodů: Case IH AKCELA 135H EP Gear Lube SAE 80W 90 nebo olej vyhovující následující specifikaci: SAE 80W90 EP API GL5 (AF 7120, koncové převody Heavy Duty: množství oleje 7,85 l; AF 8120 a 9120, planetové koncové převody: množství oleje 6,7 l) - olej převodovky pohonu komínu: Case IH AKCELA 135H EP Gear Lube SAE 80W 90 nebo olej vyhovující následující specifikaci: SAE 80W-90 EP API GL5 (množství oleje 0,6 l) - olej úhlové převodovky komínu: Case IH AKCELA 135H EP Gear Lube SAE 80W 90 nebo olej vyhovující následující specifikaci: SAE 80W-90 EP API GL5 (množství oleje 0,43 l) - převodovka domlaceče: Case IH AKCELA Hy-Tran Ultra (množství oleje 0,25 l) - olej převodovek pohonu šneku v zásobníku zrna: CASE IH HY-TRAN ULTRA (množství oleje 0,5 l) - olej převodovky rotoru: Case IH AKCELA Hy-Tran Ultra (množství oleje 7l) - olej převodovky pohonu šikmé komory a sklízecího adaptéru: Case IH AKCELA Hy-Tran Ultra (množství oleje 2,8 l) - olej převodovky pohonu kosy: Case IH AKCELA Hy-Tran Ultra (množství oleje 2,7 l) - brzdová kapalina: DOT 3 nebo DOT 4 Fluid (SAE) (množství kapaliny 0,25l, celkové množství 0,825 l) - chladící kapalina: Case IH Akcela Premium Anti-Freeze (MS1710, ředěna v poměru 1:1 s vodou), Case IH XHD Heavy-Duty Coolant nebo Fleetguard ES Compleat, musí vyhovovat TMCRP329 a TMC RP330 (AF7120, motor Cursor 9L: množství chladící kapaliny 45 l; AF8120, motor Cursor 10L: množství kapaliny 46 l; AF9120, motor Cursor 13L: množství kapaliny 56 l) 10

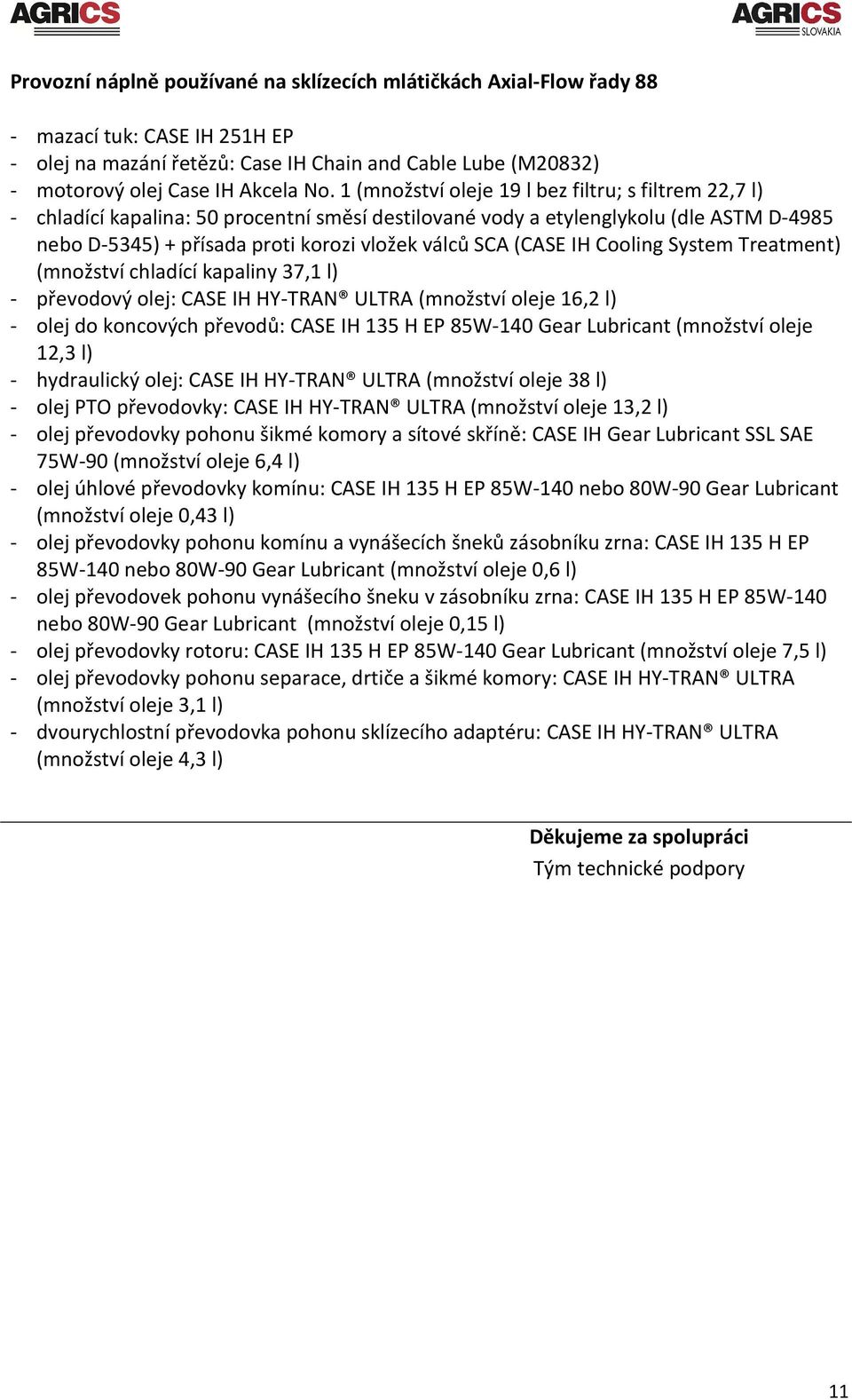

11 Provozní náplně používané na sklízecích mlátičkách Axial-Flow řady 88 - mazací tuk: CASE IH 251H EP - olej na mazání řetězů: Case IH Chain and Cable Lube (M20832) - motorový olej Case IH Akcela No. 1 (množství oleje 19 l bez filtru; s filtrem 22,7 l) - chladící kapalina: 50 procentní směsí destilované vody a etylenglykolu (dle ASTM D-4985 nebo D-5345) + přísada proti korozi vložek válců SCA (CASE IH Cooling System Treatment) (množství chladící kapaliny 37,1 l) - převodový olej: CASE IH HY-TRAN ULTRA (množství oleje 16,2 l) - olej do koncových převodů: CASE IH 135 H EP 85W-140 Gear Lubricant (množství oleje 12,3 l) - hydraulický olej: CASE IH HY-TRAN ULTRA (množství oleje 38 l) - olej PTO převodovky: CASE IH HY-TRAN ULTRA (množství oleje 13,2 l) - olej převodovky pohonu šikmé komory a sítové skříně: CASE IH Gear Lubricant SSL SAE 75W-90 (množství oleje 6,4 l) - olej úhlové převodovky komínu: CASE IH 135 H EP 85W-140 nebo 80W-90 Gear Lubricant (množství oleje 0,43 l) - olej převodovky pohonu komínu a vynášecích šneků zásobníku zrna: CASE IH 135 H EP 85W-140 nebo 80W-90 Gear Lubricant (množství oleje 0,6 l) - olej převodovek pohonu vynášecího šneku v zásobníku zrna: CASE IH 135 H EP 85W-140 nebo 80W-90 Gear Lubricant (množství oleje 0,15 l) - olej převodovky rotoru: CASE IH 135 H EP 85W-140 Gear Lubricant (množství oleje 7,5 l) - olej převodovky pohonu separace, drtiče a šikmé komory: CASE IH HY-TRAN ULTRA (množství oleje 3,1 l) - dvourychlostní převodovka pohonu sklízecího adaptéru: CASE IH HY-TRAN ULTRA (množství oleje 4,3 l) Děkujeme za spolupráci Tým technické podpory 11
