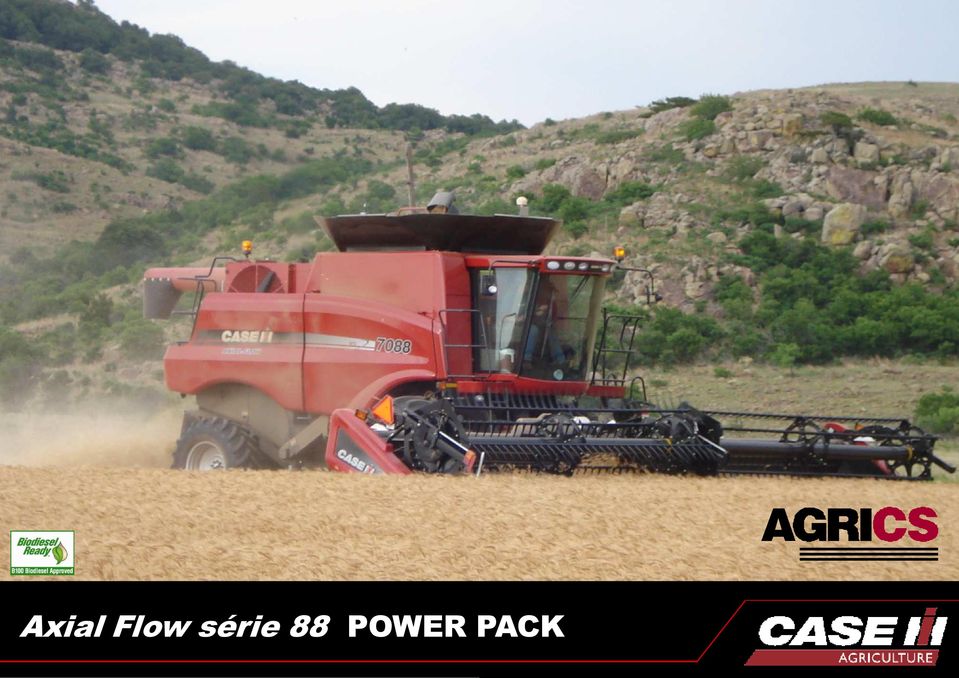

1 Axial Flow série 88 POWER PACK

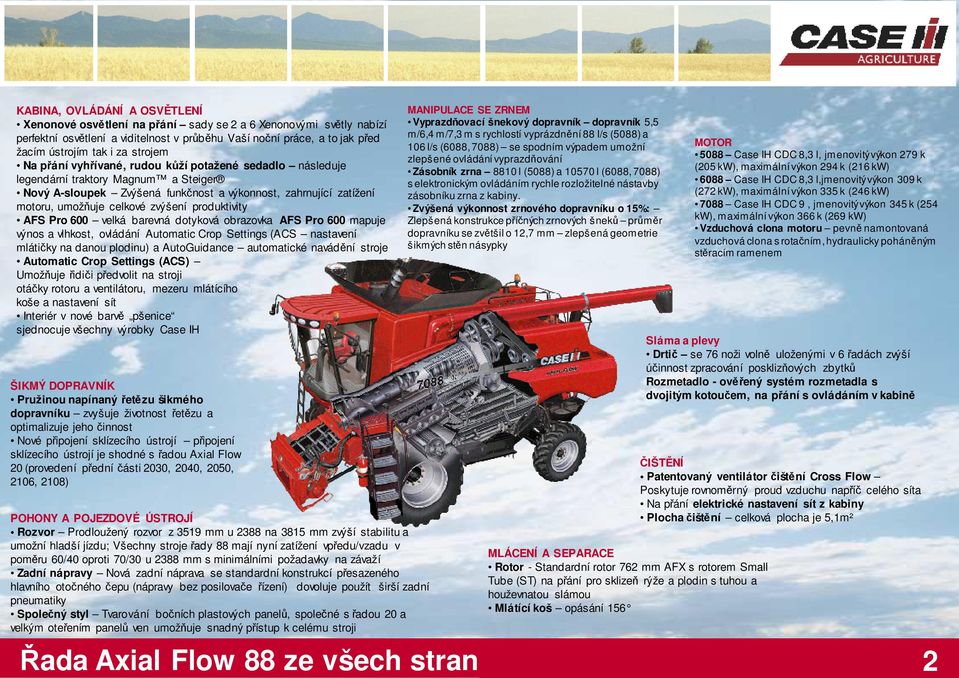

2 KABINA, OVLÁDÁNÍ A OSVĚTLENÍ enonové osvětlení na přání sady se 2 a 6 enonovými světly nabízí perfektní osvětlení a viditelnost v průběhu Vaší noční práce, a to jak před žacím ústrojím tak i za strojem vyhřívané, rudou kůží potažené sedadlo následuje legendární traktory Magnum a Steiger Nový A-sloupek Zvýšená funkčnost a výkonnost, zahrnující zatížení motoru, umožňuje celkové zvýšení produktivity AFS Pro 600 velká barevná dotyková obrazovka AFS Pro 600 mapuje výnos a vlhkost, ovládání Automatic Crop Settings (ACS nastavení mlátičky na danou plodinu) a AutoGuidance automatické navádění stroje Automatic Crop Settings (ACS) Umožňuje řidiči předvolit na stroji otáčky rotoru a ventilátoru, mezeru mlátícího koše a nastavení sít Interiér v nové barvě pšenice sjednocuje výrobky Case IH ŠIKMÝ DOPRAVNÍK Pružinou napínaný řetězu šikmého dopravníku zvyšuje životnost řetězu a optimalizuje jeho činnost Nové připojení sklízecího ústrojí připojení sklízecího ústrojí je shodné s řadou Axial Flow 20 (provedení přední části 2030, 2040, 2050, 2106, 2108) POHONY A POJEZDOVÉ ÚSTROJÍ Rozvor Prodloužený rozvor z 3519 u 2388 na 3815 zvýší stabilitu a umožní hladší jízdu; Všechny stroje řady 88 mají nyní zatížení vpředu/vzadu v poměru 60/40 oproti 70/30 u 2388 s minimálními požadavky na závaží Zadní nápravy Nová zadní náprava se ní konstrukcí přesazeného hlavního otočného čepu (nápravy bez posilovače řízení) dovoluje použít širší zadní pneumatiky Společný styl Tvarování bočních plastových panelů, společné s řadou 20 a velkým oteřením panelů ven umožňuje snadný přístup k celému stroji MANIPULACE SE ZRNEM Vyprazdňovací šnekový dopravník dopravník 5,5 m/6,4 m/7,3 m s rychlostí vyprázdnění 88 l/s (5088) a 106 l/s (6088, 7088) se spodním výpadem umožní zlepšené ovládání vyprazdňování Zásobník zrna 8810 l (5088) a l (6088, 7088) s elektronickým ovládáním rychle rozložitelné nástavby zásobníku zrna z kabiny. Zvýšená výkonnost zrnového dopravníku o 15%: Zlepšená konstrukce příčných zrnových šneků průměr dopravníku se zvětšil o 12,7 zlepšená geometrie šikmých stěn násypky MLÁCENÍ A SEPARACE Rotor - Standardní rotor 762 AF s rotorem Small Tube (ST) na přání pro sklizeň rýže a plodin s tuhou a houževnatou slámou Mlátící koš opásání 156 MOTOR 5088 Case IH CDC 8,3 l, jmenovitý výkon 279 k (205 kw), maximální výkon 294 k (216 kw) 6088 Case IH CDC 8,3 l,jmenovitý výkon 309 k (272 kw), maximální výkon 335 k (246 kw) 7088 Case IH CDC 9, jmenovitý výkon 345 k (254 kw), maximální výkon 366 k (269 kw) Vzduchová clona motoru pevně namontovaná vzduchová clona s rotačním, hydraulicky poháněným stěracím ramenem Sláma a plevy Drtič se 76 noži volně uloženými v 6 řadách zvýší účinnost zpracování posklizňových zbytků Rozmetadlo - ověřený systém rozmetadla s dvojitým kotoučem, na přání s ovládáním v kabině ČIŠTĚNÍ Patentovaný ventilátor čištění Cross Flow Poskytuje rovnoměrný proud vzduchu napříč celého síta elektrické nastavení sít z kabiny Plocha čištění celková plocha je 5,1m² Řada Axial Flow 88 ze všech stran 2

3 Výhody Axial Flow série 88 3 Jednoduchost & spolehlivost Sklízecí mlátička Axial-Flow -Flow má jeden rotor který mlátí, separuje a vytváří podtlak vzduchu, který napomáhá k čistému pracovnímu prostředí. Protože má méně pohybujících částí, je jednodušší na obsluhu, spolehlivější, a s méně nákladnou k údržbou než konvenční ní konstrukce nebo složitější rotorové a hybridní konstrukce. Úspory zrna Pozvolný, několikanásobný výmlat jediným rotorem, spojený se separací účinkem odstředivé síly, umožňuje sklízecí mlátičce Axial-Flow získat více zrna do zásobníku, což zvýší Váš zisk. Kvalita zrna Díky mnohonásobnému mlácení při průchodu sklízecí mlátičkou, může mlátící koš pracovat ve více uvolněné poloze a být mnohem šetrnější k zrnu. Toto mírné ale dokonalé mlácení produkuje vzorek zrna, který má neporušené jádro, méně prasklin a podstatně méně příměsí ve vzorku.. Přizpůsobivost plodině & účinnost Protože konstrukce s jediným rotorem a mlátícím košem tvoří dohromady jeden celek, můžeme přizpůsobit koše i rotor na různé plodiny a pro různé podmínky. Sjednocení výkonnosti Pečlivá konstrukce stroje zajistí, že ať již je to sklízecí ústrojí, vkládací ústrojí, mlátící ústrojí, separace, čistění, systém manipulace nebo management sklizňových zbytků tvoří jeden kompaktní celek s optimální účinností. To má za výsledek značně ě větší průchodnost při nižších ztrátách a s vyšší produktivitou. Nadčasová hodnota Principy sklízecí mlátiček Axial-Flow udržují základní výhody předchozích modelů Axial-Flow. V průběhu minulých 30 lét sklízecí mlátičky Case IH Axial-Flow-Flow mnohokrát prokázaly, že jsou opravdovým leadrem při sklizni.

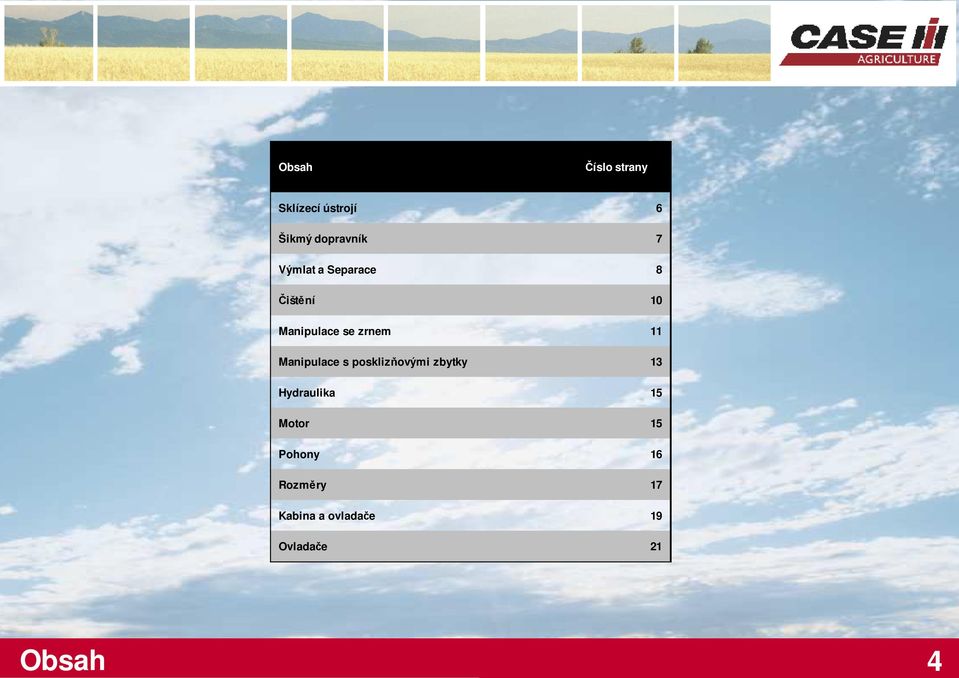

4 Obsah 4 Obsah Číslo strany Sklízecí ústrojí Šikmý dopravník Výmlat a Separace Čištění Manipulace se zrnem Manipulace s posklizňovými zbytky Hydraulika Motor Pohony Rozměry Kabina a ovladače Ovladače

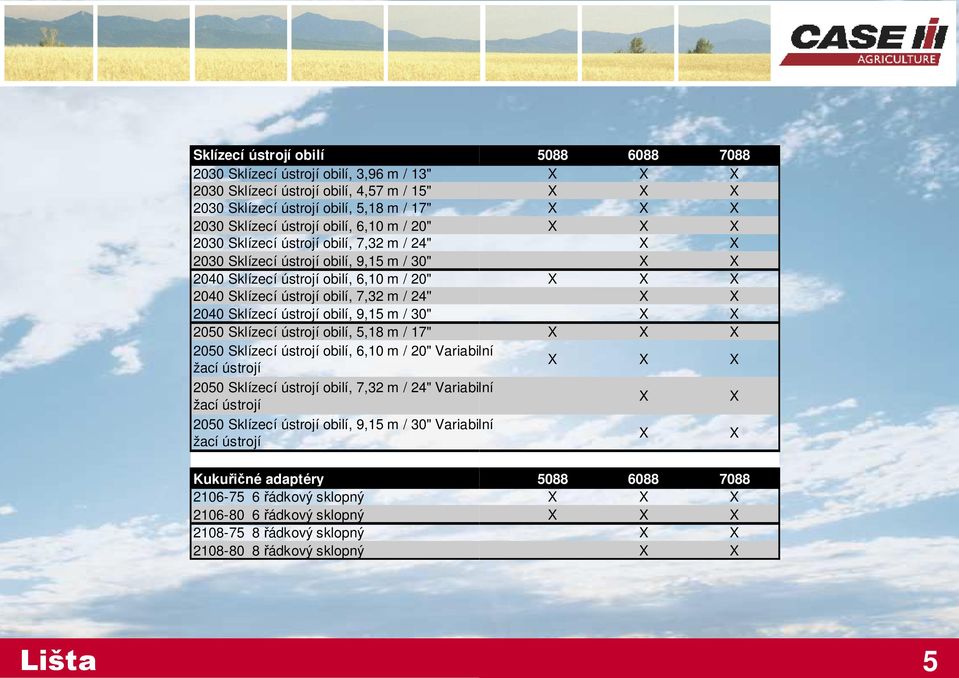

5 Lišta 5 Sklízecí ústrojí obilí 2030 Sklízecí ústrojí obilí, 3,96 m / 13" 2030 Sklízecí ústrojí obilí, 4,57 m / 15" 2030 Sklízecí ústrojí obilí, 5,18 m / 17" 2030 Sklízecí ústrojí obilí, 6,10 m / 20" 2030 Sklízecí ústrojí obilí, 7,32 m / 24" 2030 Sklízecí ústrojí obilí, 9,15 m / 30" 2040 Sklízecí ústrojí obilí, 6,10 m / 20" 2040 Sklízecí ústrojí obilí, 7,32 m / 24'' 2040 Sklízecí ústrojí obilí, 9,15 m / 30" 2050 Sklízecí ústrojí obilí, 5,18 m / 17" 2050 Sklízecí ústrojí obilí, 6,10 m / 20" Variabilní žací ústrojí 2050 Sklízecí ústrojí obilí, 7,32 m / 24" Variabilní žací ústrojí 2050 Sklízecí ústrojí obilí, 9,15 m / 30" Variabilní žací ústrojí Kukuřičné adaptéry řádkový sklopný řádkový sklopný řádkový sklopný řádkový sklopný

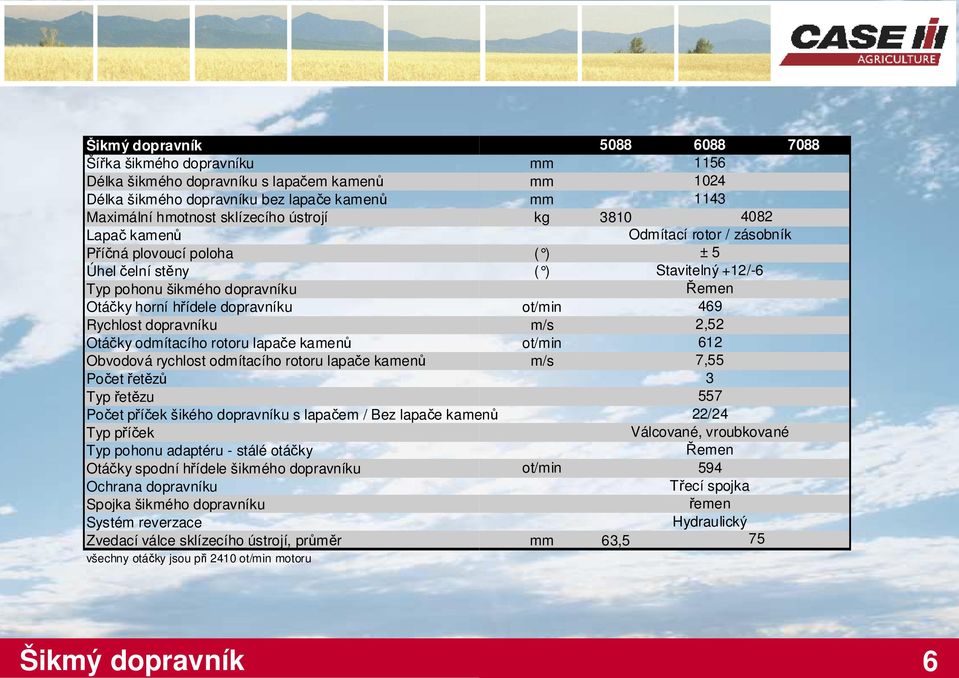

6 Šikmý dopravník 6 Šikmý dopravník Šířka šikmého dopravníku Délka šikmého dopravníku s lapačem kamenů Délka šikmého dopravníku bez lapače kamenů Maximální hmotnost sklízecího ústrojí Lapač kamenů Příčná plovoucí poloha Úhel čelní stěny Typ pohonu šikmého dopravníku Otáčky horní hřídele dopravníku Rychlost dopravníku Otáčky odmítacího rotoru lapače kamenů Obvodová rychlost odmítacího rotoru lapače kamenů Počet řetězů Typ řetězu Počet příček šikého dopravníku s lapačem / Bez lapače kamenů Typ příček Typ pohonu adaptéru - stálé otáčky Otáčky spodní hřídele šikmého dopravníku Ochrana dopravníku Spojka šikmého dopravníku Systém reverzace Zvedací válce sklízecího ústrojí, průměr otáčky jsou při 2410 motoru kg Odmítací rotor / zásobník ( ) ( ) ± 5 Stavitelný +12/-6 Řemen m/s m/s 469 2, , /24 Válcované, vroubkované Řemen 594 Třecí spojka řemen Hydraulický 63,5 75

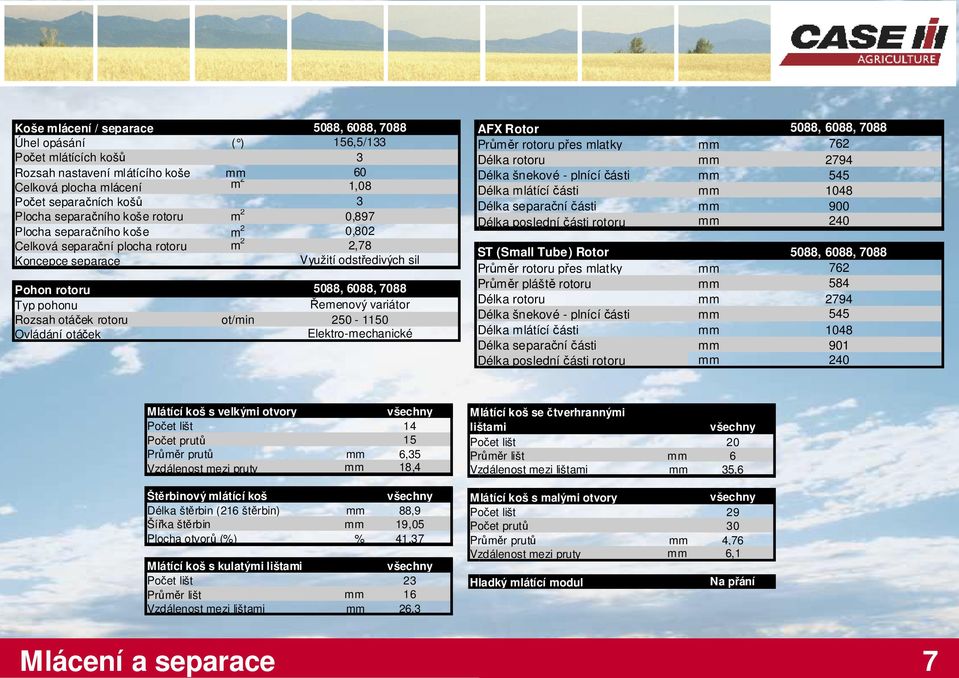

7 Mlácení a separace 7 Koše mlácení / separace Úhel opásání ( ) Počet mlátících košů Rozsah nastavení mlátícího koše Celková plocha mlácení m 2 Počet separačních košů Plocha separačního koše rotoru m 2 Plocha separačního koše m 2 Celková separační plocha rotoru m 2 Koncepce separace Pohon rotoru Typ pohonu Rozsah otáček rotoru Ovládání otáček 156,5/ ,08 3 0,897 0,802 2,78 Využití odstředivých sil Řemenový variátor Elektro-mechanické AF Rotor Průměr rotoru přes mlatky Délka rotoru Délka šnekové - plnící části Délka mlátící části Délka separační části Délka poslední části rotoru ST (Small Tube) Rotor Průměr rotoru přes mlatky Průměr pláště rotoru Délka rotoru Délka šnekové - plnící části Délka mlátící části Délka separační části Délka poslední části rotoru Mlátící koš s velkými otvory Počet lišt 14 Počet prutů 15 Průměr prutů 6,35 Vzdálenost mezi pruty 18,4 Štěrbinový mlátící koš Délka štěrbin (216 štěrbin) 88,9 Šířka štěrbin 19,05 Plocha otvorů (%) % 41,37 Mlátící koš s kulatými lištami Počet lišt 23 Průměr lišt 16 Vzdálenost mezi lištami 26,3 Mlátící koš se čtverhrannými lištami Počet lišt Průměr lišt Vzdálenost mezi lištami Mlátící koš s malými otvory Počet lišt Počet prutů Průměr prutů Vzdálenost mezi pruty Hladký mlátící modul , ,76 6,1

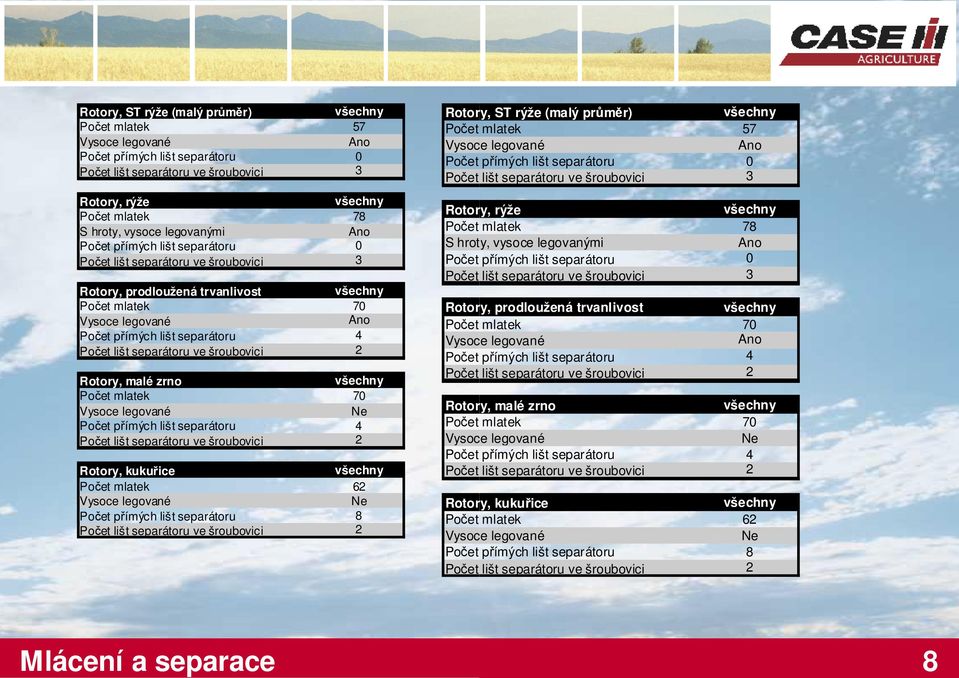

8 Mlácení a separace 8 Rotory, ST rýže (malý průměr) Počet mlatek 57 Vysoce legované Ano Počet přímých lišt separátoru 0 Počet lišt separátoru ve šroubovici 3 Rotory, rýže Počet mlatek 78 S hroty, vysoce legovanými Ano Počet přímých lišt separátoru 0 Počet lišt separátoru ve šroubovici 3 Rotory, prodloužená trvanlivost Počet mlatek 70 Vysoce legované Ano Počet přímých lišt separátoru 4 Počet lišt separátoru ve šroubovici 2 Rotory, malé zrno Počet mlatek 70 Vysoce legované Ne Počet přímých lišt separátoru 4 Počet lišt separátoru ve šroubovici 2 Rotory, kukuřice Počet mlatek 62 Vysoce legované Ne Počet přímých lišt separátoru 8 Počet lišt separátoru ve šroubovici 2 Rotory, ST rýže (malý průměr) Počet mlatek 57 Vysoce legované Ano Počet přímých lišt separátoru 0 Počet lišt separátoru ve šroubovici 3 Rotory, rýže Počet mlatek 78 S hroty, vysoce legovanými Ano Počet přímých lišt separátoru 0 Počet lišt separátoru ve šroubovici 3 Rotory, prodloužená trvanlivost Počet mlatek 70 Vysoce legované Ano Počet přímých lišt separátoru 4 Počet lišt separátoru ve šroubovici 2 Rotory, malé zrno Počet mlatek 70 Vysoce legované Ne Počet přímých lišt separátoru 4 Počet lišt separátoru ve šroubovici 2 Rotory, kukuřice Počet mlatek 62 Vysoce legované Ne Počet přímých lišt separátoru 8 Počet lišt separátoru ve šroubovici 2

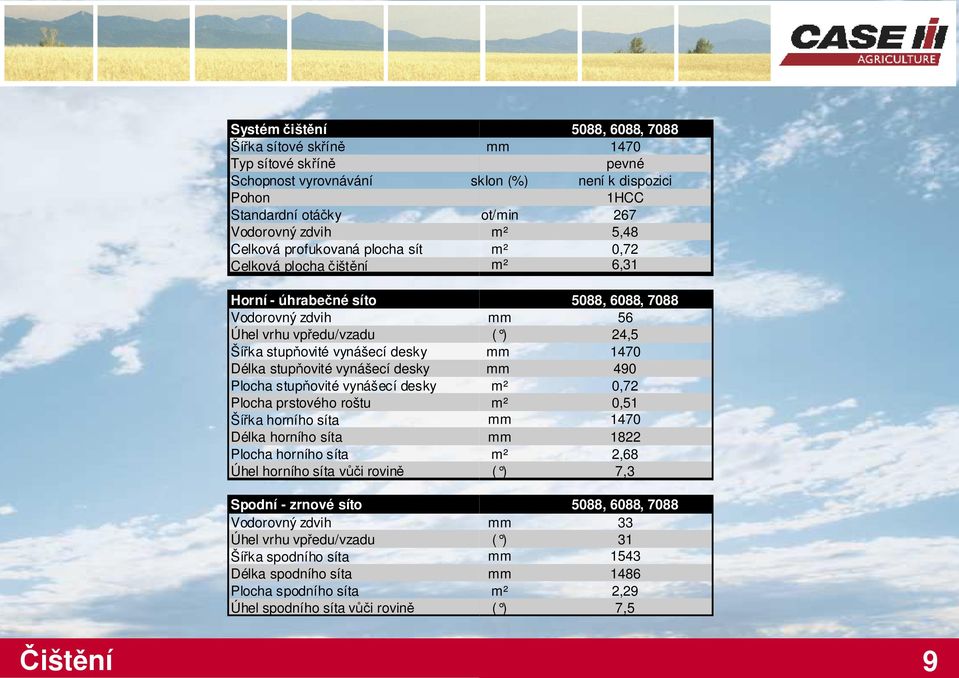

9 Čištění 9 Systém čištění Šířka sítové skříně Typ sítové skříně Schopnost vyrovnávání sklon (%) Pohon Standardní otáčky Vodorovný zdvih Celková profukovaná plocha sít Celková plocha čištění 1470 pevné není k dispozici 1HCC 267 m² 5,48 m² 0,72 m² 6,31 Horní - úhrabečné síto Vodorovný zdvih Úhel vrhu vpředu/vzadu Šířka stupňovité vynášecí desky Délka stupňovité vynášecí desky Plocha stupňovité vynášecí desky Plocha prstového roštu Šířka horního síta Délka horního síta Plocha horního síta Úhel horního síta vůči rovině Spodní - zrnové síto Vodorovný zdvih Úhel vrhu vpředu/vzadu Šířka spodního síta Délka spodního síta Plocha spodního síta Úhel spodního síta vůči rovině 56 ( ) 24, m² 0,72 m² 0, m² 2,68 ( ) 7,3 33 ( ) m² 2,29 ( ) 7,5

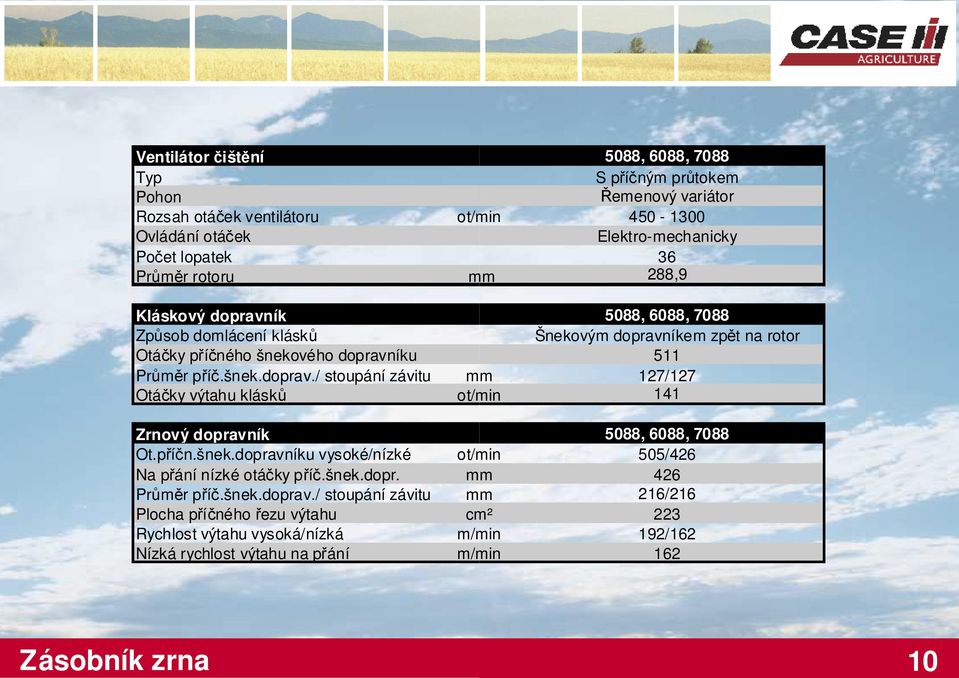

10 Zásobník zrna 10 Ventilátor čištění Typ Pohon Rozsah otáček ventilátoru Ovládání otáček Počet lopatek Průměr rotoru S příčným průtokem Řemenový variátor Elektro-mechanicky ,9 Kláskový dopravník Způsob domlácení klásků Otáčky příčného šnekového dopravníku Průměr příč.šnek.doprav./ stoupání závitu Otáčky výtahu klásků Zrnový dopravník Ot.příčn.šnek.dopravníku vysoké/nízké nízké otáčky příč.šnek.dopr. Průměr příč.šnek.doprav./ stoupání závitu Plocha příčného řezu výtahu Rychlost výtahu vysoká/nízká Nízká rychlost výtahu na přání Šnekovým dopravníkem zpět na rotor / / /216 cm² 223 m/min 192/162 m/min 162

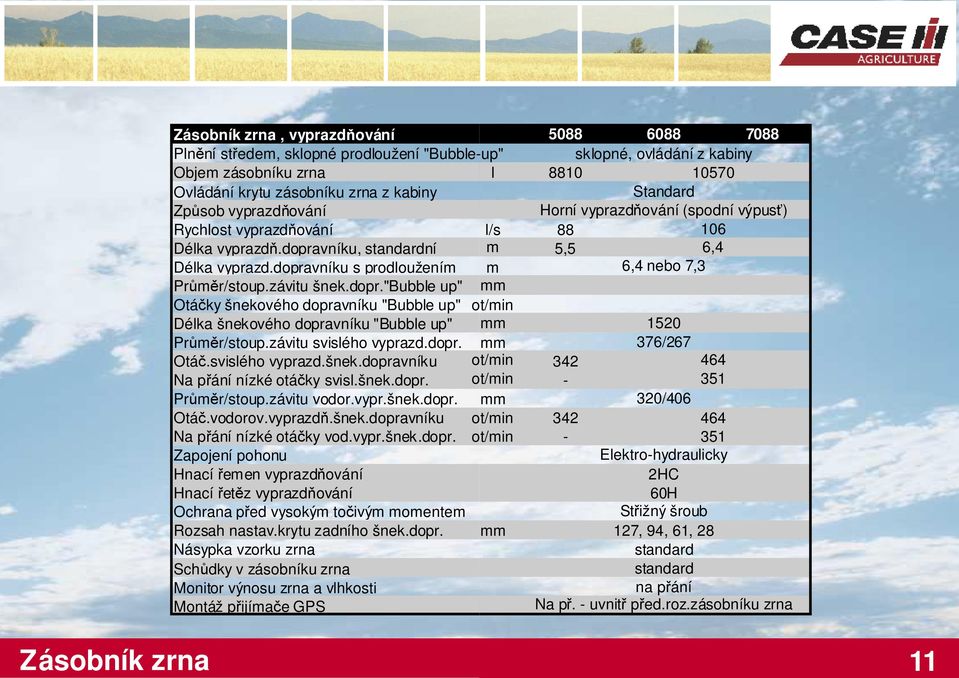

11 Zásobník zrna 11 Zásobník zrna, vyprazdňování Plnění středem, sklopné prodloužení "Bubble-up" sklopné, ovládání z kabiny Objem zásobníku zrna Ovládání krytu zásobníku zrna z kabiny l Standard Způsob vyprazdňování Horní vyprazdňování (spodní výpusť) Rychlost vyprazdňování Délka vyprazdň.dopravníku, ní Délka vyprazd.dopravníku s prodloužením Průměr/stoup.závitu šnek.dopr."bubble up" l/s m m 88 5, ,4 6,4 nebo 7,3 Otáčky šnekového dopravníku "Bubble up" Délka šnekového dopravníku "Bubble up" Průměr/stoup.závitu svislého vyprazd.dopr. Otáč.svislého vyprazd.šnek.dopravníku nízké otáčky svisl.šnek.dopr. Průměr/stoup.závitu vodor.vypr.šnek.dopr. Otáč.vodorov.vyprazdň.šnek.dopravníku nízké otáčky vod.vypr.šnek.dopr. Zapojení pohonu Hnací řemen vyprazdňování Hnací řetěz vyprazdňování Ochrana před vysokým točivým momentem Rozsah nastav.krytu zadního šnek.dopr. Násypka vzorku zrna Schůdky v zásobníku zrna Monitor výnosu zrna a vlhkosti Montáž přijímače GPS / / Elektro-hydraulicky 2HC 60H Střižný šroub 127, 94, 61, 28 na přání Na př. - uvnitř před.roz.zásobníku zrna

12 Manipulace s posklizňovými ovými zbytky 12 Drtič slámy & rozmetadlo Drtič slámy Typ rotoru Typ nožů Počet nožů na rotoru Počet nožů protiostří Hnací řemen Otáčky nízké/vysoké Způsob změny otáček Typ rozmetadla slámy/plev Typ pohonu rozmetadel slámy Rozsah otáček rozmetadla slámy nízké/vysoké Stavitelné usměrňovací desky Rozmetání pořezané slámy a plev Rozmetání nepořezané slámy a plev Řádkování nepořezané slámy a rozmetání plev Řádkování pořezané slámy a rozmetání plev Řádkování nepořezané slámy včetně plev Řádkování pořezané slámy včetně plev Stále zabudovaná 6 řad, nože volně uložené zoubkovaný HB 907/3629 Řemen Svislý, zdvojený kotouč mechanicky 259/324 na přání z kabiny na přání na přání

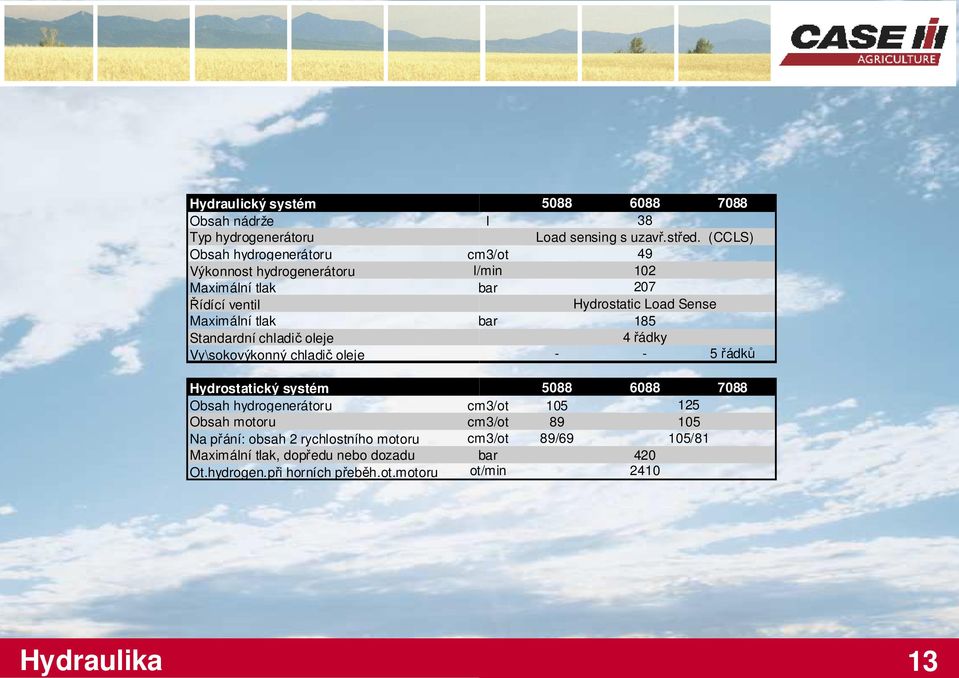

13 Hydraulika 13 Hydraulický systém Obsah nádrže Typ hydrogenerátoru Obsah hydrogenerátoru Výkonnost hydrogenerátoru Maximální tlak Řídící ventil Maximální tlak Standardní chladič oleje Vy\sokovýkonný chladič oleje l cm3/ot l/min bar bar Load sensing s uzavř.střed. (CCLS) Hydrostatic Load Sense řádky řádků Hydrostatický systém Obsah hydrogenerátoru Obsah motoru : obsah 2 rychlostního motoru Maximální tlak, dopředu nebo dozadu Ot.hydrogen.při horních přeběh.ot.motoru cm3/ot cm3/ot cm3/ot 89/69 105/81 bar

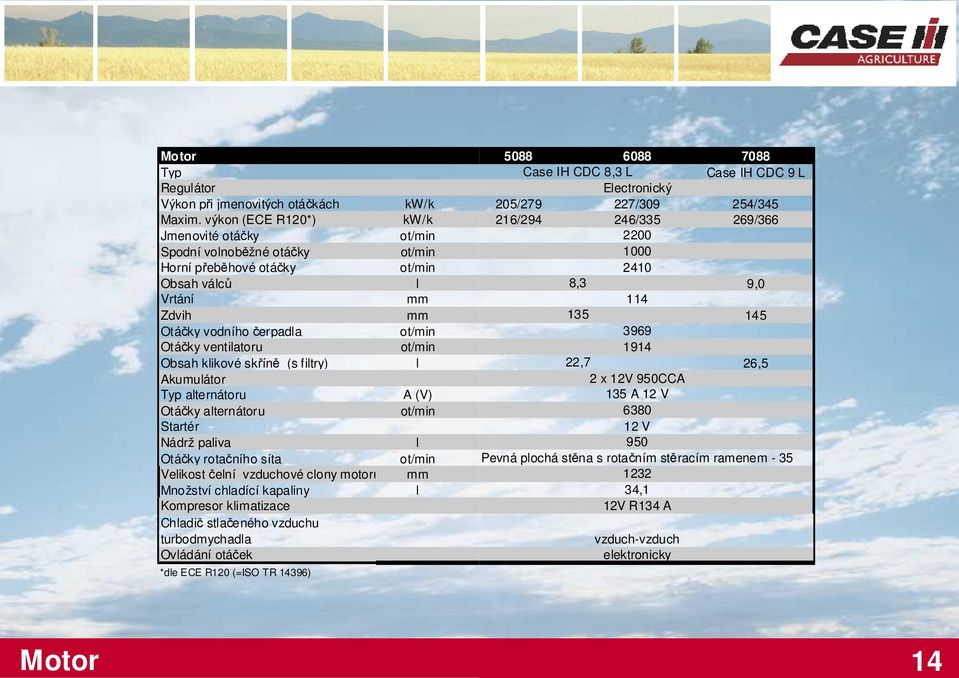

14 Motor 14 Motor Typ Regulátor Výkon při jmenovitých otáčkách kw/k Maxim. výkon (ECE R120*) kw/k Jmenovité otáčky Spodní volnoběžné otáčky Horní přeběhové otáčky Obsah válců l Vrtání Zdvih Otáčky vodního čerpadla Otáčky ventilatoru Obsah klikové skříně (s filtry) l Akumulátor Typ alternátoru A (V) Otáčky alternátoru Startér Nádrž paliva l Otáčky rotačního síta Velikost čelní vzduchové clony motoru Množství chladící kapaliny l Kompresor klimatizace Chladič stlačeného vzduchu turbodmychadla Ovládání otáček *dle ECE R120 (=ISO TR 14396) Case IH CDC 8,3 L Case IH CDC 9 L 205/279 Electronický 227/ / / / / ,3 9, ,7 26,5 2 x 12V 950CCA 135 A 12 V V 950 Pevná plochá stěna s rotačním stěracím ramenem ,1 12V R134 A vzduch-vzduch elektronicky

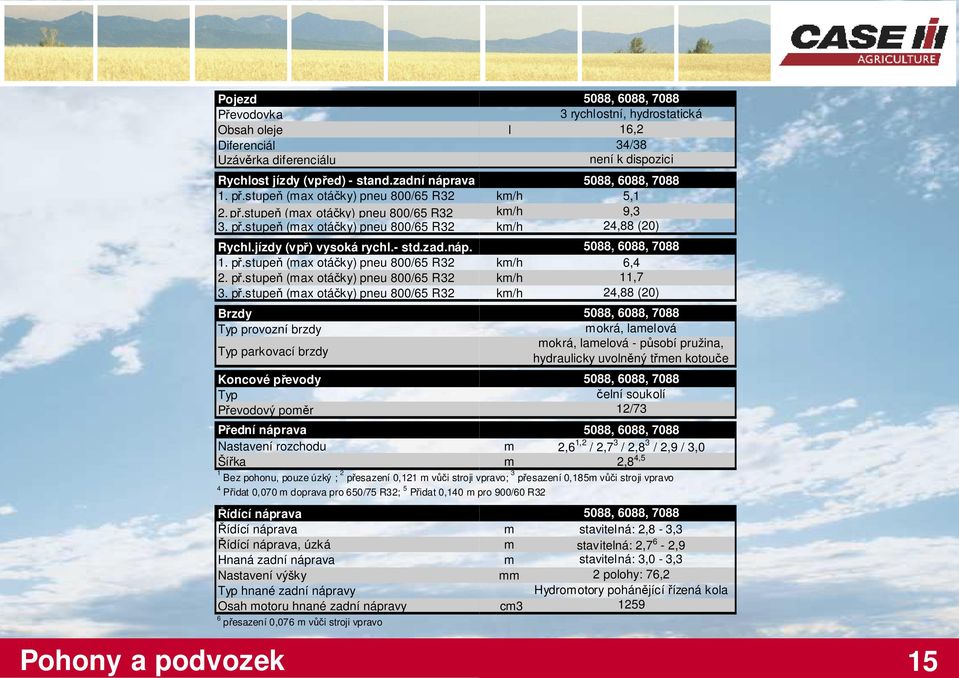

15 Pohony a podvozek 15 Pojezd Převodovka Obsah oleje Diferenciál Uzávěrka diferenciálu Rychlost jízdy (vpřed) - stand.zadní náprava 1. př.stupeň (max otáčky) pneu 800/65 R32 2. př.stupeň (max otáčky) pneu 800/65 R32 3. př.stupeň (max otáčky) pneu 800/65 R32 Rychl.jízdy (vpř) vysoká rychl.- std.zad.náp. 1. př.stupeň (max otáčky) pneu 800/65 R32 2. př.stupeň (max otáčky) pneu 800/65 R32 3. př.stupeň (max otáčky) pneu 800/65 R32 Brzdy Typ provozní brzdy Typ parkovací brzdy Koncové převody Typ Převodový poměr Přední náprava Nastavení rozchodu Šířka 1 2 Bez pohonu, pouze úzký ; přesazení 0,121 m vůči stroji vpravo; 3 přesazení 0,185m vůči stroji vpravo 4 Přidat 0,070 m doprava pro 650/75 R32; 5 Přidat 0,140 m pro 900/60 R32 Řídící náprava Řídící náprava Řídící náprava, úzká Hnaná zadní náprava Nastavení výšky Typ hnané zadní nápravy Osah motoru hnané zadní nápravy 6 přesazení 0,076 m vůči stroji vpravo l km/h km/h km/h km/h km/h km/h m m m m m cm3 3 rychlostní, hydrostatická 16,2 34/38 není k dispozici 5,1 9,3 24,88 (20) 6,4 11,7 24,88 (20) mokrá, lamelová mokrá, lamelová - působí pružina, hydraulicky uvolněný třmen kotouče čelní soukolí 12/73 2,6 1,2 / 2,7 3 / 2,8 3 / 2,9 / 3,0 2,8 4,5 stavitelná: 2,8-3,3 stavitelná: 2,7 6-2,9 stavitelná: 3,0-3,3 2 polohy: 76,2 Hydromotory pohánějící řízená kola 1259

16 Rozměry 16 Hlavní technické údaje Hmotnost - Typický stroj bez PGA kg Přední pneu - Typický stroj 650/75 R32 800/65 R32 Zadní pneu - Typický stroj 460/70 R24 480/70 R30 Délka - šikmý dopr. po zadní upravený panel 7689 Délka - šikmý dopr. po zadní upr.panel s RT 7808 Výška (Transport s pneumatikami) Výška (na poli s uzavř.krytem zásobníku zrna) Výška (na poli s otevř.krytem zásobníku zrna) Šířka přes boční panely 2960 Šířka při naložení bez pneu 2960 Šířka s namontovanými PNEUMATIKAMI - min Rozvor 3815 Poloměr otáčení - min Poloměr otáčení - min. s hnanou zadní nápr Min. světlost (po skříň shonků ) Přední pneu (hnací) Šířka 650/75 R32 m 800/65 R32 m 900/60 R32 m Zadní pneu (řízení) Šířka 460/70 R24 m 480/70 R30 m 600/65 R28 m * Nepoháněná zadní náprava 3,3 3,5 4,0 3,3 3,5* 4 Osvětlení Halogenový střešní osvětlovací panel HID střešní osvětlovací panel (na př.) Osvětlení strniště Osvětlení levé a pravé strany (1) zásobník zrna,(1) vyprazdňovací dopravník a (2) zadní pracovní světla (4) kombinace blikání žlutých výstražných světel (2) koncová světla Přenosné servisní světlo Osvětlení pod servisním panelem (6) Dálková světla HID Světelný majáček (2 nebo 3) 6 2 střední širokoúhlá - nebo - 2 vnitřní otočná a 4 vnější širokoúhlá 2 Standard Standard Standard Standard Standard

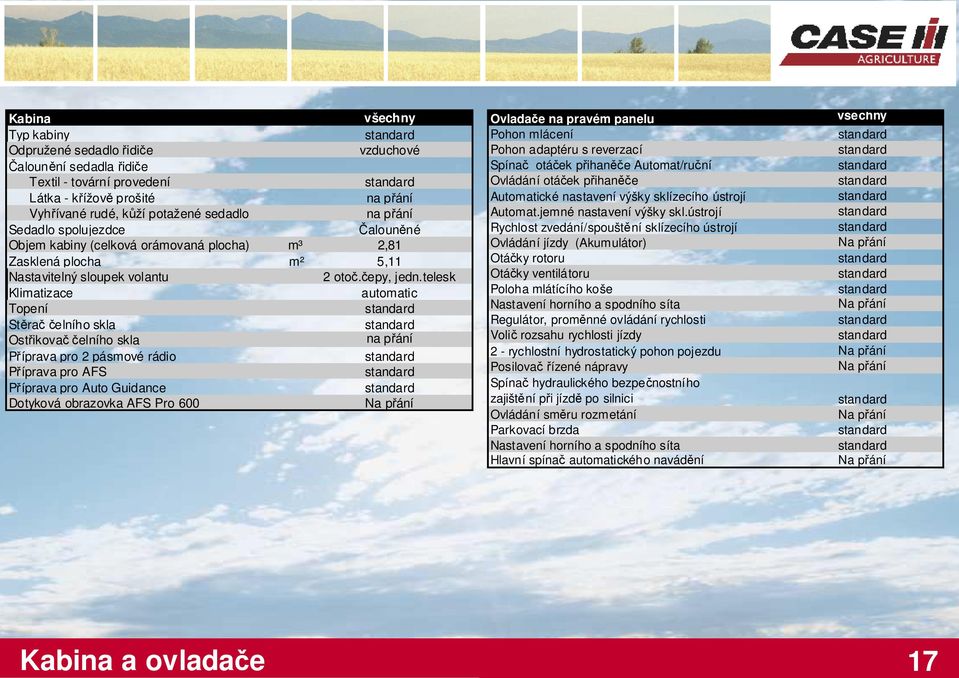

17 Kabina a ovladače 17 Kabina Typ kabiny Odpružené sedadlo řidiče vzduchové Čalounění sedadla řidiče Textil - tovární provedení Látka - křížově prošité na přání Vyhřívané rudé, kůží potažené sedadlo na přání Sedadlo spolujezdce Čalouněné Objem kabiny (celková orámovaná plocha) m³ 2,81 Zasklená plocha m² 5,11 Nastavitelný sloupek volantu 2 otoč.čepy, jedn.telesk Klimatizace automatic Topení Stěrač čelního skla Ostřikovač čelního skla na přání Příprava pro 2 pásmové rádio Příprava pro AFS Příprava pro Auto Guidance Dotyková obrazovka AFS Pro 600 Ovladače na pravém panelu Pohon mlácení Pohon adaptéru s reverzací Spínač otáček přihaněče Automat/ruční Ovládání otáček přihaněče Automatické nastavení výšky sklízecího ústrojí Automat.jemné nastavení výšky skl.ústrojí Rychlost zvedání/spouštění sklízecího ústrojí Ovládání jízdy (Akumulátor) Otáčky rotoru Otáčky ventilátoru Poloha mlátícího koše Nastavení horního a spodního síta Regulátor, proměnné ovládání rychlosti Volič rozsahu rychlosti jízdy 2 - rychlostní hydrostatický pohon pojezdu Posilovač řízené nápravy Spínač hydraulického bezpečnostního zajištění při jízdě po silnici Ovládání směru rozmetání Parkovací brzda Nastavení horního a spodního síta Hlavní spínač automatického navádění

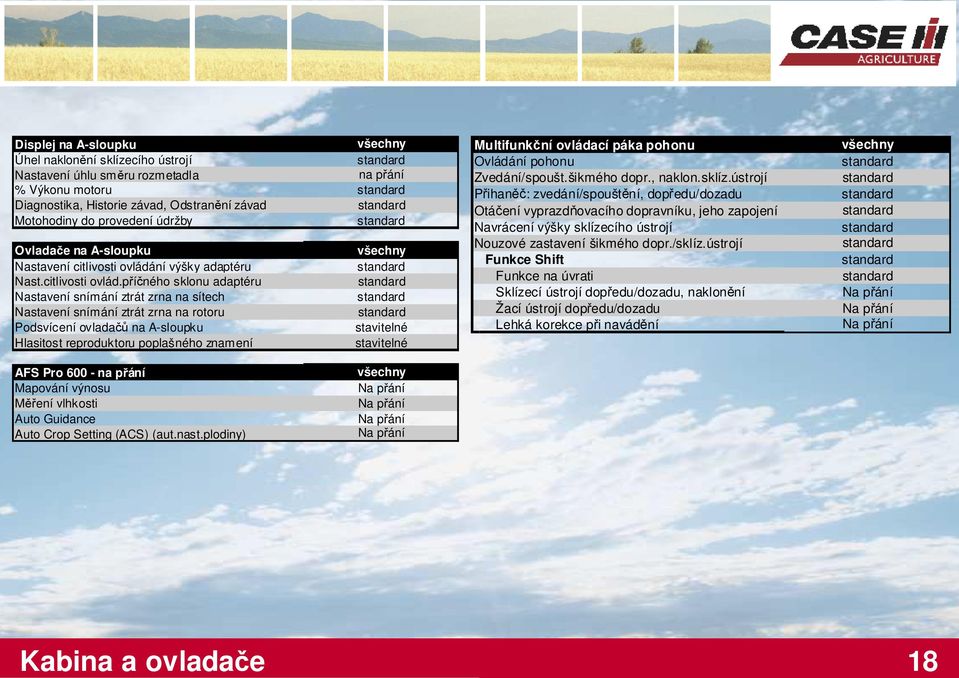

18 Kabina a ovladače 18 Displej na A-sloupku Úhel naklonění sklízecího ústrojí Nastavení úhlu směru rozmetadla na přání % Výkonu motoru Diagnostika, Historie závad, Odstranění závad Motohodiny do provedení údržby Ovladače na A-sloupku Nastavení citlivosti ovládání výšky adaptéru Nast.citlivosti ovlád.příčného sklonu adaptéru Nastavení snímání ztrát zrna na sítech Nastavení snímání ztrát zrna na rotoru Podsvícení ovladačů na A-sloupku stavitelné Hlasitost reproduktoru poplašného znamení stavitelné Multifunkční ovládací páka pohonu Ovládání pohonu Zvedání/spoušt.šikmého dopr., naklon.sklíz.ústrojí Přihaněč: zvedání/spouštění, dopředu/dozadu Otáčení vyprazdňovacího dopravníku, jeho zapojení Navrácení výšky sklízecího ústrojí Nouzové zastavení šikmého dopr./sklíz.ústrojí Funkce Shift Funkce na úvrati Sklízecí ústrojí dopředu/dozadu, naklonění Žací ústrojí dopředu/dozadu Lehká korekce při navádění AFS Pro na přání Mapování výnosu Měření vlhkosti Auto Guidance Auto Crop Setting (ACS) (aut.nast.plodiny)

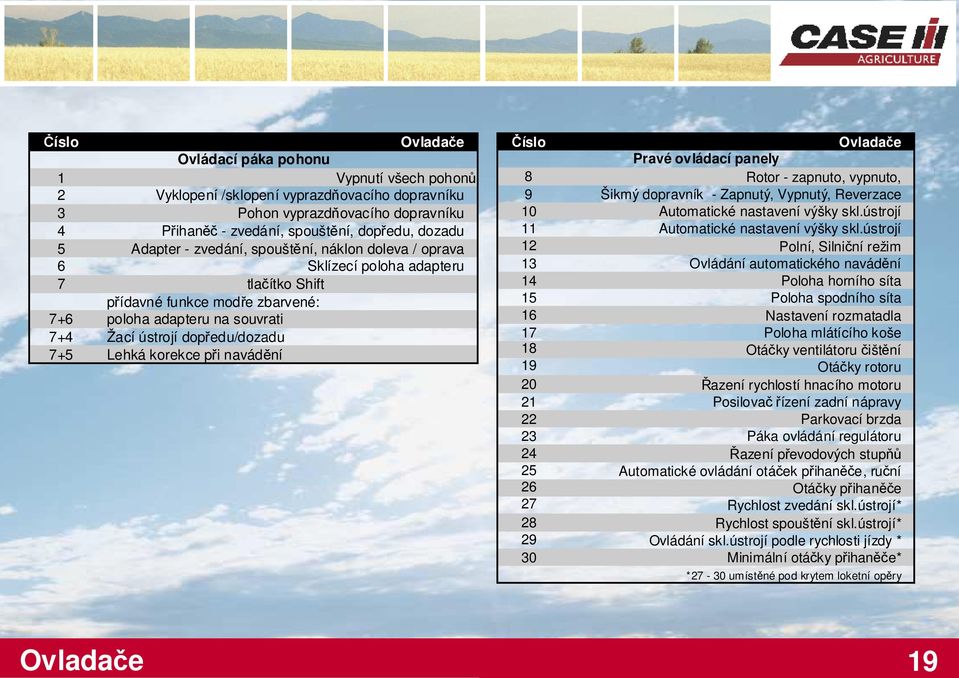

19 Ovladače 19 Číslo Ovladače Ovládací páka pohonu 1 Vypnutí všech pohonů 2 Vyklopení /sklopení vyprazdňovacího dopravníku 3 Pohon vyprazdňovacího dopravníku 4 Přihaněč - zvedání, spouštění, dopředu, dozadu 5 Adapter - zvedání, spouštění, náklon doleva / oprava 6 Sklízecí poloha adapteru 7 tlačítko Shift přídavné funkce modře zbarvené: 7+6 poloha adapteru na souvrati 7+4 Žací ústrojí dopředu/dozadu 7+5 Lehká korekce při navádění Číslo Ovladače Pravé ovládací panely 8 Rotor - zapnuto, vypnuto, 9 Šikmý dopravník - Zapnutý, Vypnutý, Reverzace 10 Automatické nastavení výšky skl.ústrojí 11 Automatické nastavení výšky skl.ústrojí 12 Polní, Silniční režim 13 Ovládání automatického navádění 14 Poloha horního síta 15 Poloha spodního síta 16 Nastavení rozmatadla 17 Poloha mlátícího koše 18 Otáčky ventilátoru čištění 19 Otáčky rotoru 20 Řazení rychlostí hnacího motoru 21 Posilovač řízení zadní nápravy 22 Parkovací brzda 23 Páka ovládání regulátoru 24 Řazení převodových stupňů 25 Automatické ovládání otáček přihaněče, ruční 26 Otáčky přihaněče 27 Rychlost zvedání skl.ústrojí* 28 Rychlost spouštění skl.ústrojí* 29 Ovládání skl.ústrojí podle rychlosti jízdy * 30 Minimální otáčky přihaněče* *27-30 umístěné pod krytem loketní opěry

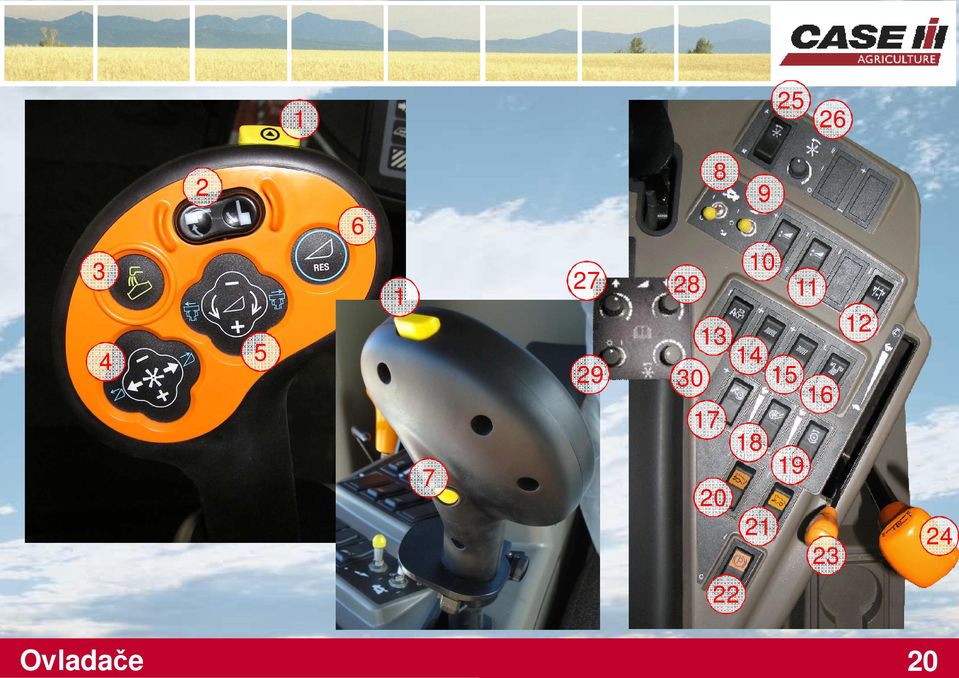

20 Ovladače
