MĚŘENÍ NA USMĚRŇOVAČÍCH

Transkript

1 MĚŘENÍ NA USMĚRŇOVAČÍCH 1. ÚLOHA MĚŘENÍ NA JEDNOFÁZOVÉM JEDNOCESTNÉM USMĚRŇOVAČI 1. Změřte zatěžovací charakteristiku U SS = f(i SS ) bez filtračního kondenzátoru C, s filtračním kondenzátorem C1= 100µF a C2=1mF. Závislosti zpracujte graficky. 2. Pro všechny naměřené průběhy zjistěte procentuální úbytek napětí pro zatížení 10% a 100% jmenovitého proudu I n = 1A. 3. Sledujte a zakreslete průběhy proudu a napětí na výstupu transformátoru a napětí U ss při zatížení usměrňovače: a) odporovou zátěží bez kondenzátoru, s filtračním kondenzátorem C1 =100µF.a C2 = 1mF b) LR zátěží realizovanou cívkou L, připojenou paralelně k regulačnímu rezistoru R Z.. 4. Změřte na osciloskopu zvlnění průběhu napětí u 2 na sběracím kondenzátoru C1 a C2. Porovnejte s přibližně vypočtenou hodnotou u 2 = I SS.T /C (viz skriptum Elektrické obvody a elektronika str.89 ). V stř. 60V A SS 1,2A regulační rezistor 250 Ω V ss. 24 V, 120 V trafo 230 / 24 V osciloskop 2kanál PS proudový snímač LEM. Tabulka naměřených hodnot: I SS [A] 0 0,1 0,2 0,4 0,6 0,8 1,0 1,2 U1 [V] bez C U2 [V] s C1 U3 [V] s C2

2 2. ÚLOHA MĚŘENÍ NA JEDNOFÁZOVÉM DVOUCESTNÉM (MŮSTKOVÉM) USMĚRŇOVAČI 1. Změřte zatěžovací charakteristiku U SS = f(i SS ) bez filtračního kondenzátoru, s filtračním kondenzátorem C1=100µF a C2=1mF. Závislosti zpracujte graficky. 2. Pro všechny naměřené průběhy zjistěte procentuální úbytek napětí pro zatížení 10% a 100% jmenovitého proudu I n= 1A. 3. Sledujte a zakreslete průběhy proudu a napětí na výstupu transformátoru a napětí U SS při zatížení usměrňovače odporovou zátěží bez kondenzátoru, s filtračním kondenzátorem C1 =100µF.a C2 = 1mF. 4. Změřte na osciloskopu zvlnění průběhu napětí u 2 na sběracím kondenzátoru C1 a C2. Porovnejte s přibližně vypočtenou hodnotou u 2 = I SS.T/2C (viz skriptum Elektrické obvody a elektronika str.90).. V stř. 60V A SS 1,2A regulační rezistor 250 Ω V ss. 24 V, 120 V trafo 230 / 24 V osciloskop 2kanál. PS proudový snímač Tabulka naměřených hodnot: I SS [A] 0 0,1 0,2 0,4 0,6 0,8 1,0 1,2 U1 [V] bez C U2 [V] s C1 U3 [V] sc2 Zátěž zapojte až za vestavěný ochranný rezistor 8 Ω.!!!!!

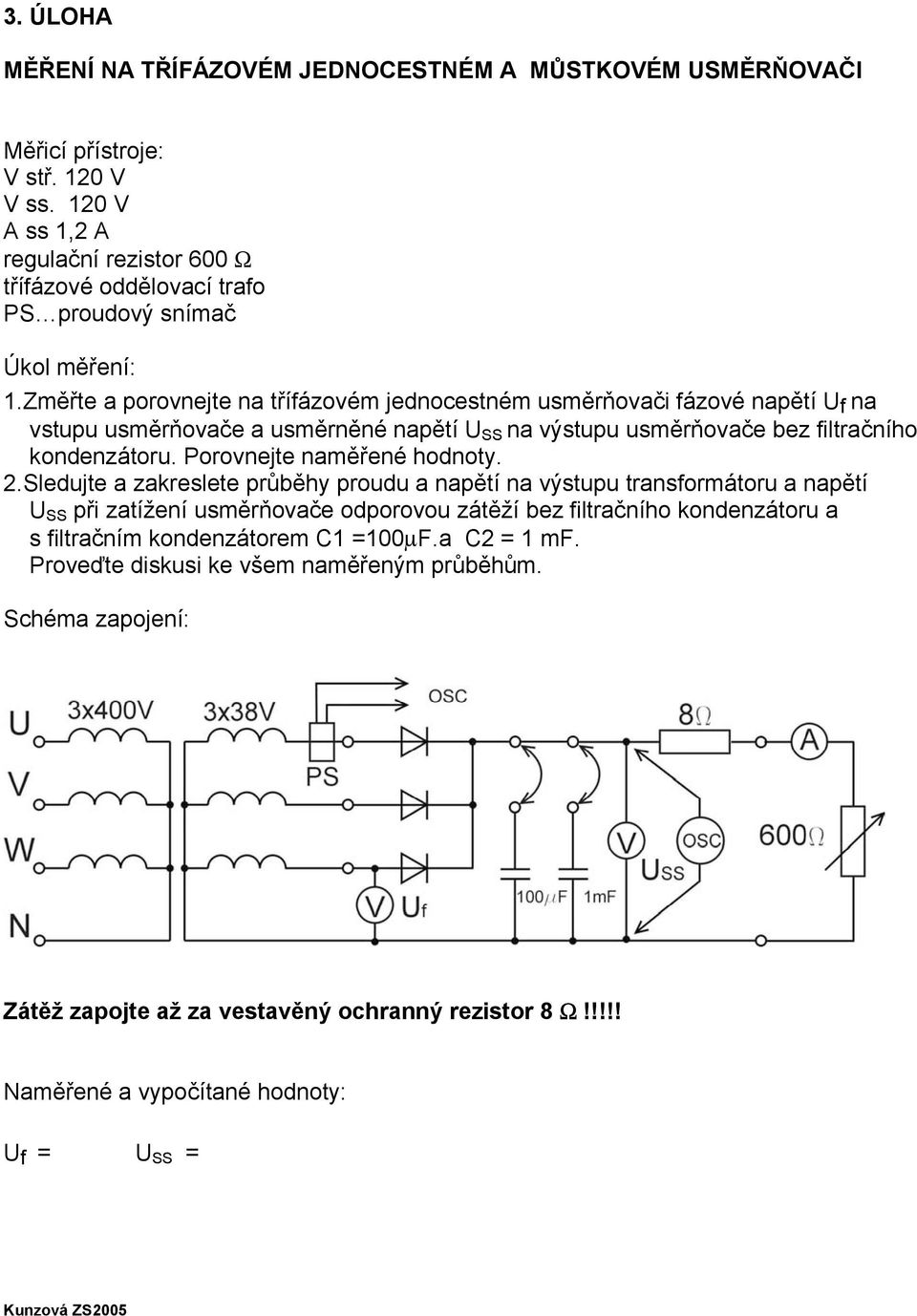

3 3. ÚLOHA MĚŘENÍ NA TŘÍFÁZOVÉM JEDNOCESTNÉM A MŮSTKOVÉM USMĚRŇOVAČI V stř. 120 V V ss. 120 V A ss 1,2 A regulační rezistor 600 Ω třífázové oddělovací trafo PS proudový snímač 1.Změřte a porovnejte na třífázovém jednocestném usměrňovači fázové napětí U f na vstupu usměrňovače a usměrněné napětí U SS na výstupu usměrňovače bez filtračního kondenzátoru. Porovnejte naměřené hodnoty. 2.Sledujte a zakreslete průběhy proudu a napětí na výstupu transformátoru a napětí U SS při zatížení usměrňovače odporovou zátěží bez filtračního kondenzátoru a s filtračním kondenzátorem C1 =100µF.a C2 = 1 mf. Naměřené a vypočítané hodnoty: U f = U SS =

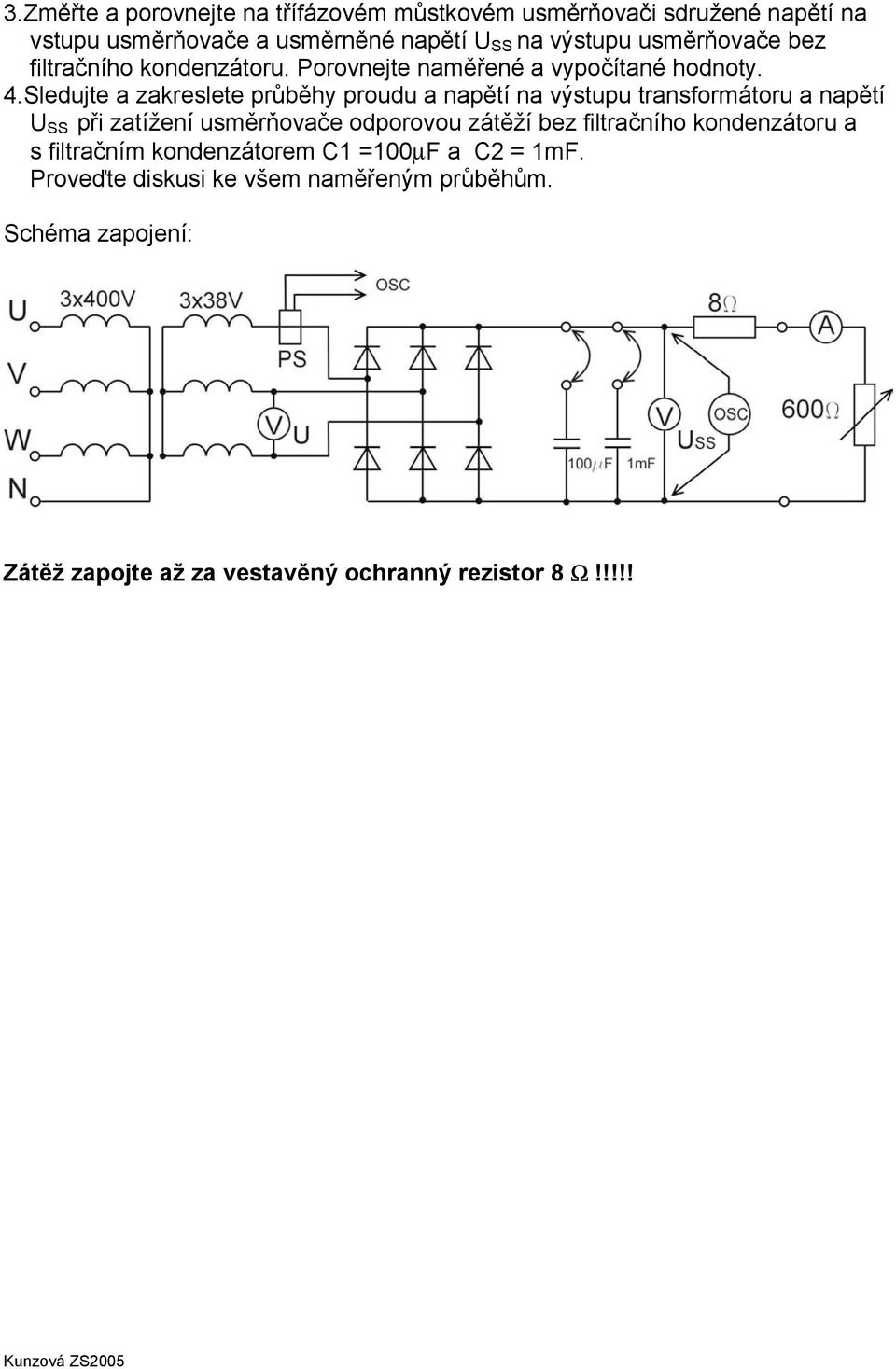

4 3.Změřte a porovnejte na třífázovém můstkovém usměrňovači sdružené napětí na vstupu usměrňovače a usměrněné napětí U SS na výstupu usměrňovače bez filtračního kondenzátoru. Porovnejte naměřené a vypočítané hodnoty. 4.Sledujte a zakreslete průběhy proudu a napětí na výstupu transformátoru a napětí U SS při zatížení usměrňovače odporovou zátěží bez filtračního kondenzátoru a s filtračním kondenzátorem C1 =100µF a C2 = 1mF.

5 4. ZKOUŠENÍ DIOD Přístroje: ss.zdroj milivoltmetr 5000 Ω/V s předřadným rezistorem multimetr ss. ampérmetr A ss. voltmetr regulační rezistor 39 Ω 1/ Ověřit funkčnost diody 2/ Změřit prahové napětí diody U a/ + mv-5000ω/v-12v 0.2mA 60kΩ ma 5 V _ vede nevede b/ Multimetr přepnutý na měření diod : 1. Dioda připojena v propustném směru: prahové napětí U = 2. Dioda připojena v závěrném směru: na displeji U = 1,2 až 1,9 V / vnitřní napětí měřicího obvodu / c/ Změřte 2 body V-A charakteristiky pro I=1A a I=2A a prahové napětí U určete pomocí tečny k charakteristice. Proud nastavujte přímo na zdroji. + A cca 20 Ω V _
