BlueMaster Nádrže na skladování a výdej AdBlue

Transkript

1 Energy Storage Solutions AdBlue Storage and Dispensing Solutions BlueMaster Nádrže na skladování a výdej AdBlue kingspan.cz/adblue

2 Energy Storage Solutions AdBlue Storage and Dispensing Solutions O společnosti Kingspan Kingspan Group Kingspan Group je dynamická společnost s celosvětovou působností, která nabízí širokou škálu produktů určených pro uskladnění kapalin. Společnost nabízí kompletní portfolio výrobků šetrných k životnímu prostředí a má ambice stát se nejvýznamnějším světovým poskytovatelem energeticky úsporných systémů. Skupina má celkem pět provozních divizí: izolované panely, izolace, ekologická řešení, světlo a vzduch a přístupové podlahy. V současné době má skupina 101 výrobních závodů po celém světě, své výrobky prodává ve více než 93 zemích a zaměstnává více než lidí na celém světě. Kingspan Group nabízí globální distribuční síť zkušenných prodejních a technických týmů, které nabízí širokou škálu služeb zaměřených na zákazníky včetně plánování dodávek, poradenství i návodu k instalaci. Řešení v oblasti ekologického uskladnění Společnost Kingspan již více než 40 let navrhuje a zavádí inovativní řešení v rámci bezpečného skladování a výdeje AdBlue, motorové nafty, topného oleje a mnoha jiných látek. Jako první na světě jsme představili ekologickou dvouplášťovou nádrž na skladování kapalin. Stojíme v čele změn v našem odvětví a jsme tím, kdo v celosvětovém měřítku rozhoduje o tom, kam se náš obor bude ubírat. Naše společnost jakožto světový lídr nabízí široký sortiment inovativních a ekologických skladovacích řešení vyráběných z oceli a plastů. Tato řešení představují dávkovací a řídící systémy s kapacitou od 200 do litrů a nacházejí široké uplatnění v průmyslu, zemědělství, silniční dopravě, těžebním průmyslu nebo stavebnictví. Naše Závody Rokietnica Carrickmacross Portadown Newry Galway Norsko Finsko Švédsko Dánsko Stewarton Wakefield West Bromich Williton Aston Clinton Winterswijk Belgie Německo Česká republika Slovensko Francie Distribuce po celém světě Nákladová efektivnost Rakousko Španělsko Itálie 02

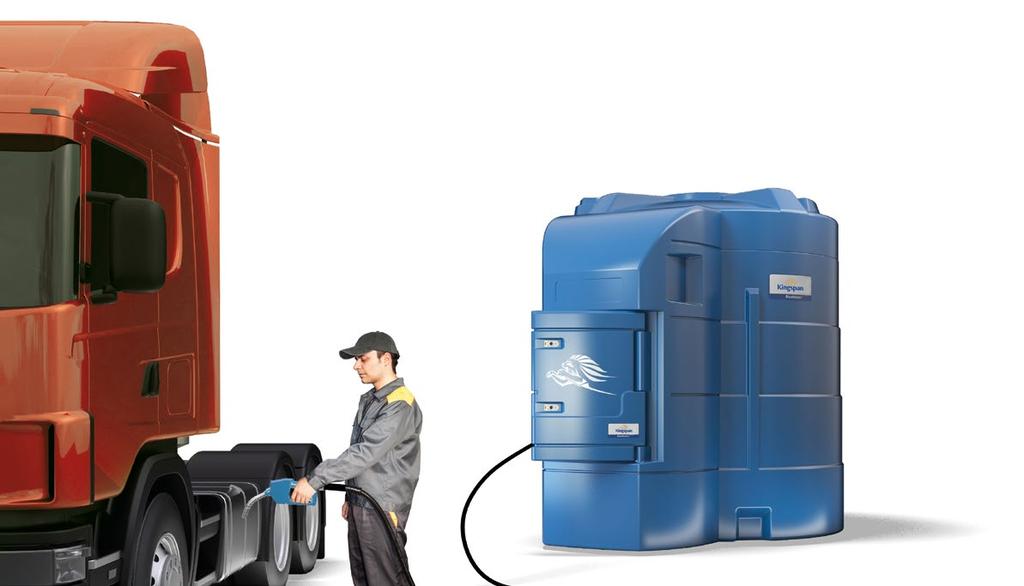

3 Zkušenosti a know-how Sortiment výrobků Kingspan Titan BlueMaster vychází z našich bohatých zkušeností a znalostí v tomto oboru, díky nimž jsme schopni zákazníkům nabízet vysoce spolehlivé a kvalitní skladovací systémy pro AdBlue. Společnost Kingspan Environmental navrhuje a vyrábí inovativní řešení zaměřená na skladování, výdej a správu AdBlue. Naše řešení pro hromadné skladování a velké množství řídících systémů nabízí vysokou míru výnosu investic a poskytují potřebnou úroveň kontroly nutnou pro všechny sektory. Každý výrobek BlueMaster zajišťuje dlouhodobé uchování čistoty AdBlue a splňuje národní a mezinárodní předpisy i oborové normy. Nabízíme nádrže BlueMaster s kapacitou od 2500 do 9000 litrů a také širokou škálu řídících a monitorovacích systémů. BlueMaster poskytuje naším zákazníkům kvalitní řešení pro uskladnění AdBlue, která spoří náklady a zároveň jsou v souladu s předpisy. Prokázané zkušenosti Benzínové stanice Doprava Zemědělství 03

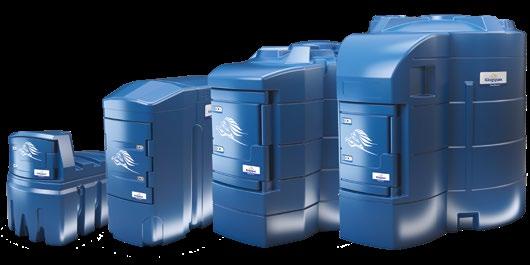

4 Energy Storage Solutions AdBlue Storage and Dispensing Solutions Inteligentní řešení pro skladování a výdej AdBlue K dispozici od 2500 do 9000 litrů Rozměry nádrže BM2500 Rozměry výrobku mohou kolísat v rozmezí +/- 1%. Kapacita Délka Šířka Výška 2500 litrů 2460 mm 1460 mm 1860 mm 04

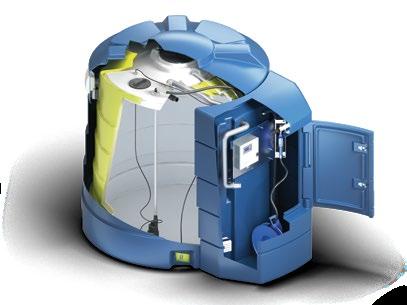

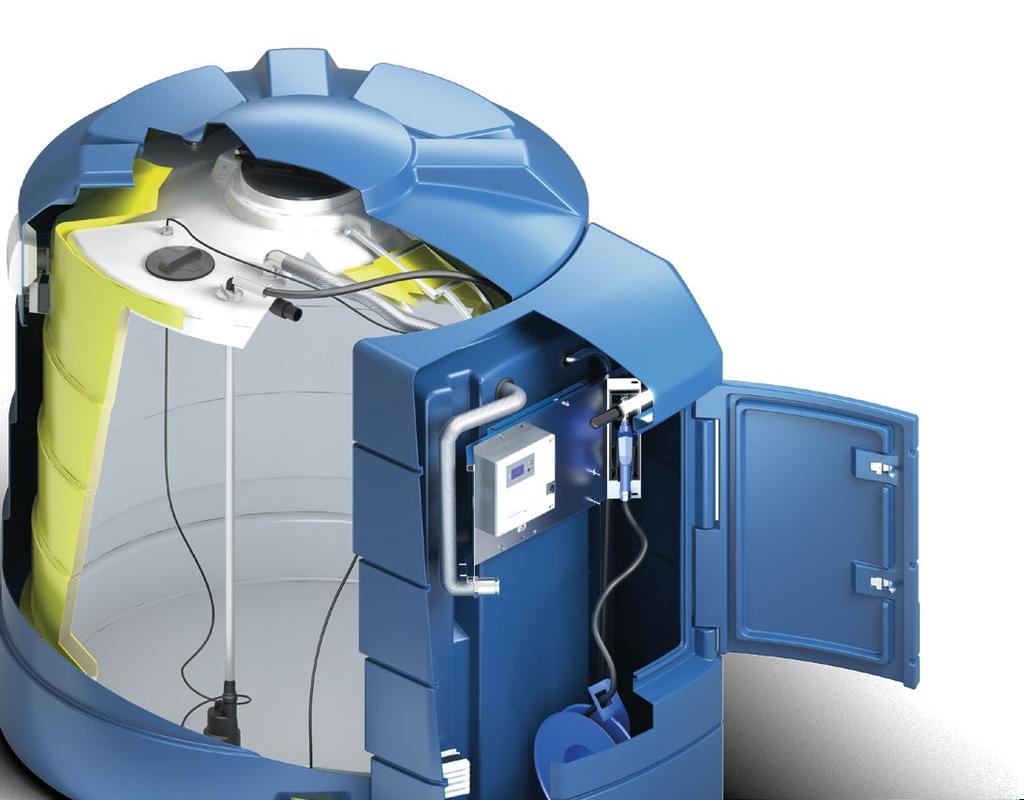

5 BlueMaster Moderní design 40 let zkušeností Záruka** 10LET Dvouplášťové nádrže BlueMaster a BlueMaster PRO jsou zkonstruovány pro skladování, výdej a ochranu AdBlue. Specifikace zařízení Izolace kolem vnitřní nádrže 3. Výstražné zařízení pro případ přeplnění TMS (sonda není zobrazena) 4. Ohřev vnitřní nádrže 5. Odvětrávání nádrže Plášť 8. Automatická výdejní pistole 9. Držák pistole s automatickým zapínáním/vypínáním čerpadla 10. Hadice 6M EPDM 11. Norma TMS 12. Dvoupalcový plnící hrdlo se suchou spojkou 13. Ohřev v housing 14. Světlo Díky nádržím Kingspan BlueMaster zůstane vaše AdBlue čisté po celou dobu skladování v nádrži a díky tomu bude ochráněn jak váš majetek, tak i životní prostředí. Toho dosahujeme třemi způsoby: Uzavřený sytém Všichni výrobci AdBlue se shodují na tom, že uzavřené systémy, jako jsou systémy nádrží Kingspan BlueMaster, důsledně zachovávají čistotu AdBlue. Soulad výroby a materiálů s předpisy Všechny nádrže BlueMaster splňují nejnáročnější normy v oblasti výroby a materiálů (ISO 22241, DIBT, BS. BS EN ISO ) s ohledem na chemické vlastnosti AdBlue. Know-how Společnost Kingspan je specialistou na konstrukci a výrobu řešení na uskladnění kapalin již po dobu déle než 40 let. Během uplynulých 10 let jsme s výrobci AdBlue pracovali na vývoji těch nejbezpečnějších a nejekologičtějších řešení v oblasti skladování. KVALITA Díky kvalitním výrobkům a kvalitním službám můžete být naprosto klidní. Systém Kingspan zajistí čistotu AdBlue a ochrání i vaše vozidla. VÝNOSNOST INVESTIC Díky skladování velkého množství tekutiny na jednom místě se vy, jakožto distributor AdBlue budete moci spolehnout na lepší logistické plánování a majitelé vozidel mohou kupovat větší objemy výsledkem je úspora času i peněz pro všechny. SLUŽBY Nadstandardní služby zákazníkům jsou naší hlavní prioritou proto nabízíme kompletní technickou I prodejní a poprodejní podporu, důvěryhodnou záruku a rychlé dodací lhůty. * Záruka na nádrž: 10 let; záruka na zařízení: 2 roky* BM4000 BM5000 BM9000 Kapacita 4000 litrů Kapacita 5000 litrů Kapacita 9000 litrů Délka 3900 mm Délka 2850 mm Délka 3280 mm Šířka 1150 mm Šířka 2250 mm Šířka 2450 mm Výška 2340 mm Výška 2350 mm Výška 2950 mm 05

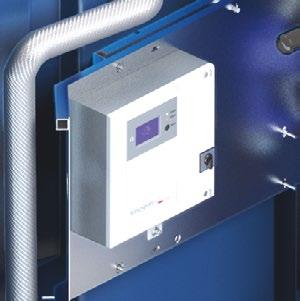

6 Energy Storage Solutions AdBlue Storage and Dispensing Solutions BlueMaster Základní vybavení výrobku BlueMaster může mít různé varianty. Standardní variantu příslušenství nádrže tvoří: Digitální průtokoměr,, Automatická výdejní pistole, Budíkový ukazatel hladiny,, *. * Produktové varianty ve specifikacích 3, 4 a 6. Více informací o specifikaci je uvedeno na straně. 10. Nádrže BlueMaster Standard s monitorovacím systémem nádrže TMS značky Kingspan Sensor, to je řešení pro velmi náročné uživatele. Výrobky v této nabídce vybavení se vyznačují následujícími vlastnostmi a funkcemi: Přehledný a čitelný LCD displej. Měření obsahu: zobrazování aktuální hladiny látky v nádrži. Měření průtoku: zobrazování průtoku. Ovládání zapnutí a vypnutí čerpadla pomocí přepínače na držáku výdejní pistole. Indikace průsaku. Indikace přeplnění. Kontrola větrání a ohřevu nádrže. Zobrazování polohy pistole. Ovládání osvětlení krytu výdejního stojanu. Výstup 4 20 ma. Výstup 100 impulzů na litr. Napájení systémových zařízení. * Produktové varianty ve specifikacích 1, 2 a 5. Více informací o specifikaci je uvedeno na straně 10. Specifikace 1 Specifikace 2 Specifikace 3 Kryt na výdejní panel (velký, pro objem 5000 l) Standard TMS Izolace vnitřní nádrže (TMS) (TMS) Kryt na výdejní panel (velký, pro objem 5000 l) Standard TMS Kryt na výdejní panel (malý, pro objem 5000 l) Držák výdejní pistole Budíkový ukazatel hladiny Digitální průtokoměr Piusi K24 Specifikace 4 Kryt na výdejní panel (velký, pro objem 5000 l) Držák výdejní pistole Budíkový ukazatel hladiny Digitální průtokoměr Piusi K24 Specifikace 5 Kryt na výdejní panel (velký, pro objem 5000 l) Standard TMS (TMS) (TMS) Specifikace 6 Kryt na výdejní panel (malý, pro objem 5000 l) Izolace vnitřní nádrže Držák výdejní pistole Digitální průtokoměr Piusi K24 Objemy a kódy nádrží: Kapacita/Kódy PRO Spec 1 PRO Spec 2 PRO Spec 3 PRO Spec 4 Spec 1 Spec 2 Spec 3 Spec 4 Spec 5 Spec l l l l

7 BlueMaster PRO Titan Access se systémem řízení Titan Access Řídicí systém s variantou více výdejních míst umožňuje provádět široká opatření v rámci řízení dodávek a kontroly skladovaného AdBlue mj. měřením hladiny AdBlue uskladněného v nádrži a evidováním množství vydané kapaliny. Výdejní systém s více výdejními místy je nabízen společně s monitorovacím systémem nádrže TMS Access. Toto řešení umožňuje zjišťování úniků, řízení větrání a ohřevu nádrže, a když je to nutné, chrání látku proti vysokým a nízkým teplotám. Specifikace PRO 1 Kryt výdejního stojanu (velký, pro objem 5000 l) Access TMS Jednotka chránící proti extrémně nízkým teplotam* Plnicí linka - trubka 2 se suchou spojkou (TODO) Systém řízení s variantou mnohonásobného přístupu (TMS) (TMS) Specifikace PRO 3 Dostupné kapacity: 4000 l, 5000 l, 9000 l Kryt výdejního stojanu (velký, pro objem 5000 l) Access TMS Jednotka chránící proti extrémně nízkým teplotam* Plnicí linka - trubka 2 se suchou spojkou (TODO) Systém řízení s variantou mnohonásobného přístupu Ostatní: Evidenční systém: evidování množství vydaného AdBlue, pro každého uživatele nebo vozidlo. Identifikace pomocí bezdotykových karet RFID s jedinečnými kódy. Kontrola umístění nádrže díky zabudovanému GPS modulu. Bezdrátový přenos dat na server pomocí GPRS modemu. Monitorování databáze až s uživateli. Zabudované alarmy: přeplnění a úniku. Monitorovací systém nádrže TMS Access. Dálkový a okamžitý přenos dat a kontrola 24/7. Nahlédnutí do údajů z libovolného místa na zemi s přístupem k internetu prostřednictvím GSM/WiFi. Systémy reportování a zasílání informací týkajících se řízení s možností exportu dat do souboru aplikace MS Office. Možnost zakoupení verze se schválením, např. DiBt. Měření teploty látky v nádrži. BlueMaster PRO Commercial se systémem řízení Commercial BlueMaster PRO Commercial je vybaven výdejním stojanem s úředním ověřením MID 80/181/EHS, které je nutné při používání zařízení na místech maloobchodního prodeje. Úředně ověřený výdejní systém je nabízen společně s monitorovacím systémem nádrže TMS Commercial a umožňuje zjišťovat úniky, řídit větrání a ohřev nádrže a také, když je to nutné, chránit látku proti vysokým a nízkým teplotám. Specifikace PRO 2 Dostupné kapacity: 4000 l, 5000 l, 9000 l Kryt výdejního stojanu (velký, pro objem 5000 l) Commercial TMS Jednotka chránící proti extrémně nízkým teplotam* Plnicí potrubí 2 s bezúkapovou TODO spojkou Automatická výdejní pistole Elaflex Držák výdejní pistole s vypínačem čerpadla Komerční řídicí systém (TMS) (TMS) Specifikace PRO 4 Dostupné kapacity: 4000 l, 5000 l, 9000 l Kryt výdejního stojanu (velký, pro objem 5000 l) Commercial TMS Jednotka chránící proti extrémně nízkým teplotam* Plnicí potrubí 2 s bezúkapovou TODO spojkou Automatická výdejní pistole Elaflex Držák výdejní pistole s vypínačem čerpadla Komerční řídicí systém Základní vlastnosti systému: Uzamykatelný stojan v provedení z nerezové oceli, s omezeným přístupem k výdejní pistoli. Přesný měřicí systém s podsvíceným LCD displejem. Možnost propojení s pokladními systémy pomocí komunikačních protokolů. Monitorovací systém nádrže (TMS Commercial). Vybaven výdejní hadicí s navijákem a automatickou výdejní pistolí. Možnost zakoupení verze se schválením, např. DiBt. Odpovědi na dotazy ohledně servisu do 12 hodin, příjezd servisního pracovníka na místo do 48 hodin. 07

8 Navštivte a dozvíte se více o našich produktech a službách ve více než 40 zemích světa. Spojené království kingspan.co.uk tankinfo@kingspan.co.uk Irsko kingspan.ie tankinfo@kingspan.ie Nizozemí kingspan.nl tank@kingspan.nl Švédsko kingspan.se tank@kingspan.se Polsko kingspan.pl zbiorniki@kingspan.pl Francie kingspan.fr cuve@kingspan.fr Belgie kingspan.be info@kingspan-env.be Německo kingspan.de tank@kingspan.de Česká republika kingspan.cz nadrze@kingspan.cz Finsko kingspan.fi tankinfo@kingspan.com Global Head Office: 180 Gilford Road Portadown Co. Armagh BT63 5LF United Kingdom Tel.: +44 (0) European Office: ul. Topolowa Rokietnica Poland Tel: Ujistěte se, že informace v tomto dokumentu jsou aktuální v době publikování. Vzhledem k trvalému vývoji produktů mohou být údaje obsažené v tomto dokumentu změněny bez předchozího upozornění
