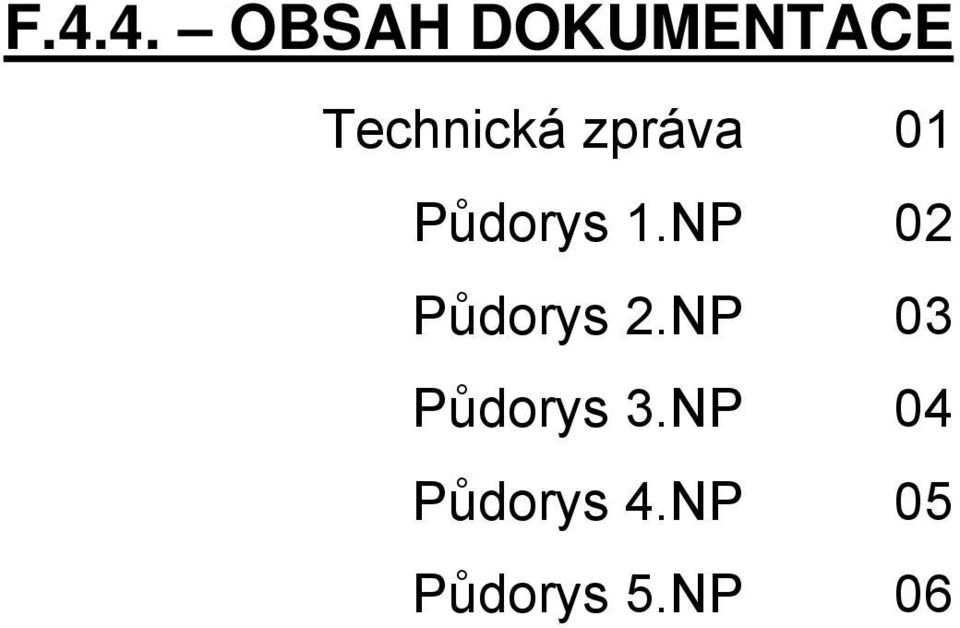

F.4.4. OBSAH DOKUMENTACE. Technická zpráva 01 Půdorys 1.NP 02 Půdorys 2.NP 03 Půdorys 3.NP 04 Půdorys 4.NP 05 Půdorys 5.NP 06

Transkript

1

2 F.4.4. OBSAH DOKUMENTACE Technická zpráva 01 Půdorys 1.NP 02 Půdorys 2.NP 03 Půdorys 3.NP 04 Půdorys 4.NP 05 Půdorys 5.NP 06

3

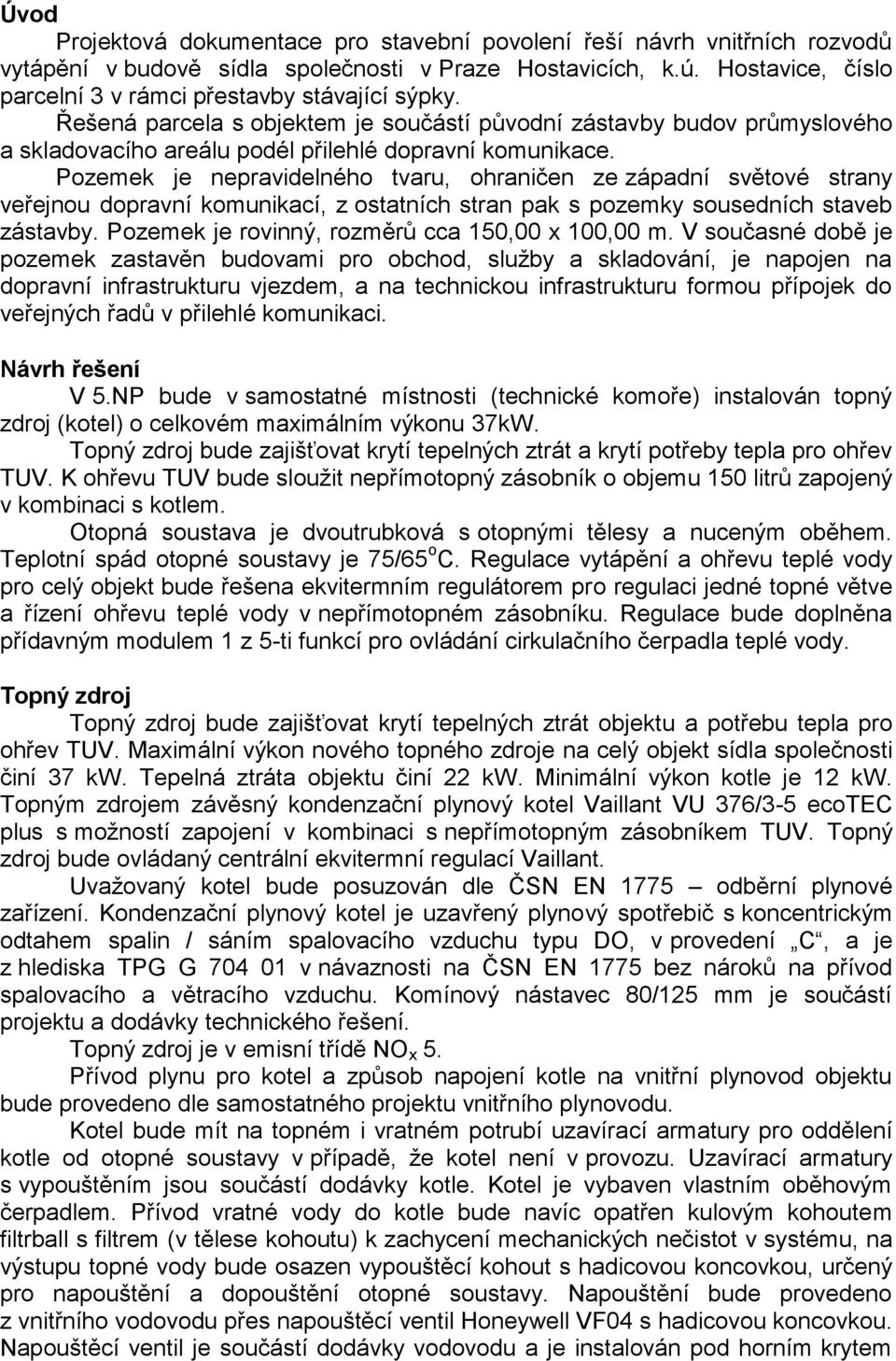

4 Úvod Projektová dokumentace pro stavební povolení řeší návrh vnitřních rozvodů vytápění v budově sídla společnosti v Praze Hostavicích, k.ú. Hostavice, číslo parcelní 3 v rámci přestavby stávající sýpky. Řešená parcela s objektem je součástí původní zástavby budov průmyslového a skladovacího areálu podél přilehlé dopravní komunikace. Pozemek je nepravidelného tvaru, ohraničen ze západní světové strany veřejnou dopravní komunikací, z ostatních stran pak s pozemky sousedních staveb zástavby. Pozemek je rovinný, rozměrů cca 150,00 x 100,00 m. V současné době je pozemek zastavěn budovami pro obchod, služby a skladování, je napojen na dopravní infrastrukturu vjezdem, a na technickou infrastrukturu formou přípojek do veřejných řadů v přilehlé komunikaci. Návrh řešení V 5.NP bude v samostatné místnosti (technické komoře) instalován topný zdroj (kotel) o celkovém maximálním výkonu 37kW. Topný zdroj bude zajišťovat krytí tepelných ztrát a krytí potřeby tepla pro ohřev TUV. K ohřevu TUV bude sloužit nepřímotopný zásobník o objemu 150 litrů zapojený v kombinaci s kotlem. Otopná soustava je dvoutrubková s otopnými tělesy a nuceným oběhem. Teplotní spád otopné soustavy je 75/65 o C. Regulace vytápění a ohřevu teplé vody pro celý objekt bude řešena ekvitermním regulátorem pro regulaci jedné topné větve a řízení ohřevu teplé vody v nepřímotopném zásobníku. Regulace bude doplněna přídavným modulem 1 z 5-ti funkcí pro ovládání cirkulačního čerpadla teplé vody. Topný zdroj Topný zdroj bude zajišťovat krytí tepelných ztrát objektu a potřebu tepla pro ohřev TUV. Maximální výkon nového topného zdroje na celý objekt sídla společnosti činí 37 kw. Tepelná ztráta objektu činí 22 kw. Minimální výkon kotle je 12 kw. Topným zdrojem závěsný kondenzační plynový kotel Vaillant VU 376/3-5 ecotec plus s možností zapojení v kombinaci s nepřímotopným zásobníkem TUV. Topný zdroj bude ovládaný centrální ekvitermní regulací Vaillant. Uvažovaný kotel bude posuzován dle ČSN EN 1775 odběrní plynové zařízení. Kondenzační plynový kotel je uzavřený plynový spotřebič s koncentrickým odtahem spalin / sáním spalovacího vzduchu typu DO, v provedení C, a je z hlediska TPG G v návaznosti na ČSN EN 1775 bez nároků na přívod spalovacího a větracího vzduchu. Komínový nástavec 80/125 mm je součástí projektu a dodávky technického řešení. Topný zdroj je v emisní třídě NO x 5. Přívod plynu pro kotel a způsob napojení kotle na vnitřní plynovod objektu bude provedeno dle samostatného projektu vnitřního plynovodu. Kotel bude mít na topném i vratném potrubí uzavírací armatury pro oddělení kotle od otopné soustavy v případě, že kotel není v provozu. Uzavírací armatury s vypouštěním jsou součástí dodávky kotle. Kotel je vybaven vlastním oběhovým čerpadlem. Přívod vratné vody do kotle bude navíc opatřen kulovým kohoutem filtrball s filtrem (v tělese kohoutu) k zachycení mechanických nečistot v systému, na výstupu topné vody bude osazen vypouštěcí kohout s hadicovou koncovkou, určený pro napouštění a dopouštění otopné soustavy. Napouštění bude provedeno z vnitřního vodovodu přes napouštěcí ventil Honeywell VF04 s hadicovou koncovkou. Napouštěcí ventil je součástí dodávky vodovodu a je instalován pod horním krytem

5 zásobníku teplé vody, hadicové propojení vodovodu a vytápění bude instalováno vždy pouze po dobu napouštění otopné soustavy. Vypouštění otopné soustavy do vnitřní kanalizace objektu bude provedeno hadicí přes vypouštěcí kohout, osazený na otopném tělese v 1.NP. Veškeré napojení kotle a ohříváku bude provedeno přímo ze stěny! Armatury budou skryty opláštěním ve spodní části kotle a pod horním krytem zásobníku teplé vody! Standardní viditelné propojení kotle a ohříváku bude upraveno tak, že zůstanou ponechána šroubení pro napojení na kotel a ohřívák, propojovací potrubí bude v rámci stavby provedeno měděným potrubím shodné dimenze vedeným pod omítkou! Nabíjení ohříváku teplé vody je řešeno přepínací třícestnou armaturou, instalovanou v kotli. Součástí kotle je pojišťovací ventil a integrovaná expanzní nádoba. Doplňování vody do otopného systému bude provedeno z vnitřního vodovodu viz. výše. Výstup topné vody bude regulován dle požadavku ekvitermní regulace na teplotu topné vody pro otopná tělesa v závislosti na venkovní teplotě. Otopná soustava Rozvody vytápění bytu budou provedeny horizontální dvoutrubkovou otopnou soustavou s nuceným oběhem a částečně spodním rozvodem. Od plynového kotle, instalovaného v technické místnosti v 5.NP, bude v podlaze proveden horizontální rozvod vytápění k jednotlivým otopným tělesům a k vertikálním přívodům ( stoupačkám ) pro rozvod do ostatních nadzemních podlažích, následně bude od stoupaček proveden horizontální rozvod k jednotlivým otopným tělesům. Na horizontální rozvody vytápění budou napojena otopná tělesa, umístěná dle výkresové dokumentace. Rozvody budou vedeny v podlaze, přívody k tělesům budou vyvedeny do stěny a ze stěny rohovou armaturou k otopnému tělesu. Pro vytápění budou použita kompaktní nízká otopná tělesa desková ocelová s hladkým povrchem Korado Plan VK/VKL, vestavěným ventilem osazeným termostatickou hlavicí Danfoss RAE-K 5034 a spodním připojením rohovou kompaktní uzavíratelnou připojovací armaturou Danfoss RLV-K s roztečí 50 mm s redukcí G ½ na ¾ (typ určený pro Korado VK). Napojení na otopnou soustavu bude provedeno svěrnými šroubeními pro měděné potrubí dimenze 15x1. Horizontální rozvody vytápění budou vedeny v podlaze ve vrstvě tepelné a kročejové izolace pod těžkou plovoucí podlahou. Přívody k jednotlivým tělesům budou vyvedeny ve stěně pod omítkou. Otopná tělesa budou umístěna dle výkresové dokumentace a budou napojena ze stěny pomocí rohových armatur (rohové ventily, rohová šroubení a kompaktní připojovací armatury). Rozvod vytápění bude proveden z trubek měděných (např. Supersan), spojovaných kapilárním pájením, případně lze dle požadavku architekta projektu nebo investora použít při zachování dimenzí měděné potrubí spojované mechanickými lisovanými spojkami. Potrubí musí být určeno pro instalaci rozvodů vytápění a bude izolováno izolačními pěnovými trubkami Tubolit S, tl. 25 a 40 mm. Po provedení montáže bude před zabetonováním provedena tlaková a topná zkouška a bude provedeno nastavení radiátorových ventilů dle schématu v prováděcí dokumentaci. Dimenzování radiátorů z hlediska výkonu není součástí této PD, je doporučeno provést návrh těles v rámci realizace stavby nebo v prováděcí dokumentaci.

6 Ohřev TUV Ohřev teplé vody bude řešen nepřímotopným ohřívákem teplé vody Vaillant VIH CQ 150/2 o objemu 150 litrů. Ohřívák je dodáván v sestavě s kotlem. Zásobník nebude vybaven přímotopným bivalentním zdrojem. Nabíjecí potrubí zásobníku bude napojeno propojovací sestavou přímo na výstup kotle přes vestavěný přepínací ventil. Nabíjení zásobníku bude ovládáno z regulační jednotky vytápění dle zásobníkového čidla. Ohřev teplé vody je řešen jako přednostní. Propojovací potrubí bude vedeno ve stěně, nikoliv viditelně! Zapojení zásobníku na straně vnitřního vodovodu je řešeno v samostatné části PD, týkající se vnitřního vodovodu. Součástí dodávky vytápění je zásobník včetně připojovací skupiny a propojovací sestavy zásobník/kotel. Regulace Systém vytápění bude řízen ekvitermním regulátorem firmy Vaillant. Před objednáním kotlů, regulace a příslušenství je nutno schválit regulaci firmou, dodávající kotle Vaillant a nechat vypracovat podrobnou specifikaci pro objednávku kotle vč. regulace a vč. veškerého příslušenství Vaillant! Regulátor bude instalován v kancelářském prostoru 1.NP dle požadavků výrobce na vnitřní stěně tak, aby nebyl ovlivňován přímým slunečním zářením ani jiným zdrojem tepla (pro případnou pozdější aktivaci prostorové korekce). Ekvitermní čidlo bude instalováno na venkovní stěně dle pokynů výrobce. V místnosti s regulátorem budou v případě dodatečné aktivace prostorového čidla ventily bez termostatické hlavice, pouze s ručním ovládáním, popřípadě zablokované hlavice v otevřené poloze. Příprava Odvodnění kotelny vč. odvodů kondenzátu a odkapů od pojistných ventilů bude řešeno dle samostatné části dokumentace - projektu kanalizace. Napojení na systém vnitřního vodovodu na ohřívák TUV a výtokový ventil pro napouštění otopné soustavy bude součástí PD vodovodu. Elektrická připojení kotlů a otopných žebříků budou realizována dle projektu elektroinstalace. Plynovod pro kotel (příprava) je součástí samostatné projektové dokumentace a není součástí tohoto projektu vytápění! Bilance potřeby energie Výpočet potřeby energie pro vytápění a ohřev TUV pro objekt SO 1A Celková roční potřeba energie na vytápění: Střední venkovní teplota pro začátek a konec otopného období Venkovní výpočtová teplota Délka otopného období Průměrná teplota během otopného období Tepelná ztráta objektu Průměrná vnitřní výpočtová teplota t em = 13 o C t e = -12 o C d = 225 dní t es = 4,3 o C Q c = 22,00 kw t is = 19 o C Vytápěcí denostupně D= d (tis tes) D = 3308 K.dny

7 Opravné součinitele a účinnosti systému: Nesoučasnost tepelné ztráty infiltrací a prostupem Ɛ i = 0,85 Snížení teploty v místnostech během dne resp. noci Ɛ t = 0,90 Zkrácení doby vytápění u objektu s přestávkami provozu Ɛ d = 1,00 Účinnost obsluhy resp. možnosti regulace soustavy ƞ 0 = 0,95 Účinnost rozvodů vytápění ƞ r = 0,95 Ɛ = Ɛ i. Ɛ t. Ɛ d = 0,85. 0,90. 1,00 = 0,765 Q vyt,r = (Ɛ / (ƞ 0. ƞ r )). ((24. Q c. D) / (t is - t e )). 3, Q vyt,r = 171,90 GJ/rok Q vyt,r = 47,80 MWh/rok Celková roční potřeba plynu na ohřev TUV: Teplota studené vody t 1 = 10 o C Teplota ohřáté vody t 2 = 55 o C Celková potřeba teplé vody za 1 den, 0,015m 3 /osoba/den Celkem 30 osob 0, V 2p = 0,500 m 3 /den Měrná hmotnost vody ƍ = 1000 kg/m 3 Měrná tepelná kapacita vody c = 4186 J/kg.K Koeficient energetických ztrát objektu z = 0,50 Denní potřeba tepla pro ohřev TUV: Q TUV,d = (1 + z). ((ƍ. c. V 2p. (t 2 t 1 )) / 3600 = 39,20 kwh Teplota studené vody v létě Teplota studené vody v zimě Počet pracovních dní soustavy t svl = 15 o C t svz = 5 o C N = 365 dní Q TUV,r = Q TUV,d. d + 0,80. Q TUV,d. ((t 2 - t svl ) / (t 2 - t svz )). (N d) Q TUV,r = 44,40 GJ/rok Q TUV,r = 12,30 MWh/rok Celková potřeba energie Q TUV,r + Q TUV,r = 60,10 MWh/rok. Vypracoval: Ing. František Denk

8

9

10

11

12

13 Závěsné kotle Kondenzační kotle Verze: 10 VUW 236/3-5, VU 126/3-5, VU 186/3-5, VU 246/3-5 a VU 376/3-5 ecotec plus 01-Z2 Závěsné kondenzační kotle ecotec plus se výrazně odlišují od předchozí řady ecotec. Typová řada byla rozšířena o kombinovaný kotel VUW 236/3-5 s ohřevem teplé vody. Tento kotel má široký modulační rozsah od 6,7 do 19,0 kw, ale v případě ohřevu teplé vody dochází k navýšení tepelného výkonu na 23 kw. Všechny typy se vyznačují kompaktními rozměry (šířka = 440 mm, výška = 720 mm, hloubka = 335 mm / 403 mm pro 37 kw) a proto je lze instalovat do malometrážních bytů, do různých výklenků, nik, předsíní apod. Kondenzační kotle ecotec plus (mimo 12 kw) lze provozovat po jednoduchém nastavení také na kapalný plyn propan. Všechny typy jsou kompletně připraveny pro napojení nepřímotopného zásobníku, součástí elektroniky je nastavení režimu pro přípravu teplé vody. Zvláštní výhody a funkce - extrémně nízký obsah škodlivin ve spalinách NO x < 60 mg/kwh - plynulá regulace výkonu v rozsahu 40 až 100 % - Automatický diagnostický systém Aqua - kondenzační systém využití kondenzace i při natápění zásobníku - Nastavitelný přepouštěcí ventil v rozsahu kpa Kotle jsou vybaveny dvoustupňovým oběhovým čerpadlem s rychloodvzdušňovačem, expanzní nádobou (mimo 37 kw) a odvaděčem kondenzátu. Předností těchto kotlů je použití integrálního kondenzačního výměníku vyrobeného z nerezové oceli. Spalovací prostor skládající se z Thermo-compact modulu, hořáku a ventilátoru zajišťuje dokonalé využití plynu. To vše je podpořeno plynulou regulací otáček ventilátoru v celém regulačním rozsahu (se snižujícím se výkonem rovněž klesá počet otáček, a tím je zajištěn konstantní poměr spalovacího vzduchu a plynu). Pomocí diagnostiky lze nastavit velké množství funkcí, díky kterým lze kotel přizpůsobit topnému systému: - nastavení chodu čerpadla a jeho doběhu - nastavení tepelného výkonu pro vytápění, popř. pro natápění zásobníku - časové omezení natápění zásobníku - časová prodleva kotle při vytápění a natápění zásobníku Aqua kondenzační systém a optimalizace ohřevu teplé vody Požadovaná teplota topné vody při ohřevu teplé vody v zásobníku je nastavena elektronikou kotle o 15 K výše, oproti požadované teplotě teplé vody. Touto závislostí lze využít rovněž kondenzaci v tomto režimu ohřevu teplé vody v nepřímotopném zásobníku. Optimalizace ohřevu spočívá v přesném dosažení požadované teploty vody v zásobníku. Příklad: Nastavená teplota teplé vody v zásobníku = 60 C Regulátor vypne ohřev při této teplotě. Vlivem okolních podmínek (setrvačnost, teplota okolí apod.) dochází k navýšení teploty např. na 63 C. Za 5 minut se provede měření a propočítá se požadovaná teplota teplé vody podle následujícího vzorce: = 3 K. 2/3 = 2 K Při dalším ohřevu vypne ohřev při 60-2 = 58 C, a tím se dosáhne přesnějšího ohřevu teplé vody bez přetápění. - Možnost připojení dalších externích zařízení ke kotli nutno použít dodatečné příslušenství přídavný elektrický modul VR 40 (2 ze 7 funkcí): - ovládání druhého oběhového čerpadla - ovládání cirkulačního čerpadla - ovládání digestoře, ventilátoru - ovládání elektromagnetického ventilu v přívodu plynu - hlášení o chodu/poruše kotle 1

14 Závěsné kotle Kondenzační kotle Verze: 10 VUW 236/3-5, VU 126/3-5, VU 186/3-5, VU 246/3-5 a VU 376/3-5 ecotec plus 01-Z2 Funkční schéma VUW 236/3-5 ecotec plus - topný režim Legenda 1 Aqua - senzor 2 Tlakový senzor 3 Trojcestný přepínací ventil 4 Pojistný ventil 5 Oběhové čerpadlo 6 Sekundární deskový výměník 7 Ovládací panel 8 Plynová armatura 9 Ventilátor 10 Expanzní nádoba 11 Odvod kondenzátu 12 Nerezový hořák 13 Nerezový kondenzační výměník 14 Odvod spalin 2

15 bar Modul: Závěsné kotle Kondenzační kotle Verze: 10 VUW 236/3-5, VU 126/3-5, VU 186/3-5, VU 246/3-5 a VU 376/3-5 ecotec plus 01-Z2 Funkční schéma VUW 236/3-5 ecotec plus se zásobníkem acostor VIH CL 20 S c b a Schéma zařízení Legenda 1 Spaliny 2 Výměník tepla 3 Komora hořáku 4 Sifón kondenzátu 5 Expanzní nádoba (topení) 6 Obslužný panel 7 Sekundární tepelný výměník 8 Rychlo-odvzdušňovač 9 Čerpadlo 10 Pojistný ventil 11 3cestný přepínací ventil 12 Plynová armatura 13 Ventilátor 14 Termo-kompaktní modul 15 Elektronika vrstveného zásobníku 16 Akumulační čerpadlo 17 Vodní snímač 18 Nádrž zásobníku z nerezové oceli 19 Izolace zásobníku 20 Expanzní nádoba (TV) 21 volit. příslušenství k připojení oběhového čerpadla NTC snímače zásobníku a Snímač zásobníku b Vstupní snímač SWT c Snímač ohřevu zásobníku 3

16 Závěsné kotle Kondenzační kotle Verze: 10 VUW 236/3-5, VU 126/3-5, VU 186/3-5, VU 246/3-5 a VU 376/3-5 ecotec plus 01-Z2 Připojovací rozměry VUW 236/3-5 Připojovací rozměry VU 126/3-5, 186/3-5, 246/3-5 a 376/ (VU 126, 186, 246/3-5 T) 403 (VU 376/3-5) Legenda: 1 Vstup topné vody (zpátečka) R ¾ / 22 mm 2 Přívod studené vody R ¾ / R ½ 3 Připojení plynu 15 mm svěrné šroubení / R ¾ 4 Výstup teplé vody R ¾ / R ½ 5 Výstup topné vody R ¾ / 22 mm 6 Závěsná lišta 7 Průchod odkouření stěnou 8 Odvod spalin 9 Odvod kondenzátu 10 Výstup z pojistného ventilu Legenda: 1 Vstup topné vody (topení - zpátečka) R ¾ /22 mm 2 Vstup topné vody ze zásobníku 3 Připojení plynu 15 mm svěrné šroubení / R ¾ 4 Výstup topné vody do zásobníku 5 Výstup topné vody (topení) R ¾ /22 mm 6 Závěsná lišta 7 Průchod odkouření stěnou 8 Odvod spalin 9 Odvod kondenzátu 10 Výstup z pojistného ventilu Zásobník A B C D VIH R VIH R Rozměr A podle typu použitého odkouření ( mm ) 60/ / VIH R ) nelze umístit pod kotel 1) 80/ VU 376/3-5 má připojovací adaptér odkouření 80/125 mm Připojovací rozměry VU 126/3-5, 186/3-5, 246/3-5 + zásobníkový ohřívač unistor VIH R 4 Legenda: 1 Vstup topné vody (zpátečka) Ø R ¾ 2 Výstup topné vody Ø R ¾ 3 Připojení plynu - 15mm svěrné šroubení Ø R ¾ 4 Přívod studené vody Ø R ¾ 5 Výstup teplé vody Ø R ¾ 6 Cirkulace G ¾ 7 Odvod pojistného ventilu

17 Závěsné kotle Kondenzační kotle Verze: 10 VUW 236/3-5, VU 126/3-5, VU 186/3-5, VU 246/3-5 a VU 376/3-5 ecotec plus 01-Z2 Připojovací rozměry acostor VIH CL 20 S Legenda 1 Zpětné vedení topení, Ø 22 mm 2 Připojení studené vody, Ø 15 mm 3 Plynová přípojka, Ø 15 mm 4 Připojení teplé vody, Ø 15 mm 5 Přívodní vedení topení, Ø 22 mm 6 Držák zařízení 7 Teplovodní vedení - pojistný ventil, Ø 15 mm 1 2 Montáž kotle VUW 236/3-5 ecotec plus na zásobník actostor VIH CL 20 S 5

18 Závěsné kotle Kondenzační kotle Verze: 10 VUW 236/3-5, VU 126/3-5, VU 186/3-5, VU 246/3-5 a VU 376/3-5 ecotec plus 01-Z2 Elektrické schéma zapojení VUW 236/3-5, VU 126/3-5, VU 186/3-5, VU 246/3-5, VU 376/3-5 ecotec plus připojení příslušenství ebus svazek vodičů Heat Engine připojení modulu VR 40 (2 ze 7) diagnostika přes sběrnici ebus, vrnetdialog vnější čidlo ext. čidlo na výst. nebo vstupu signál DCF-77 svazek vodičů hydraulika připojení externího regulátoru přes sběrnici ebus prostorový termostat 24 V: připojení 7, 8 a 9 žádné dvojsměrné rozhraní pozor: nepřipojovat síťové napětí! nebezpečí zničení eletroniky připojení elektrické sítě: 230 V / 50 Hz prostorový termostat 230 V/ 50 Hz (při připojení odstranit můstek) skupina topení dvojstupňové čerpadlo (konektor s pěti kolíky) pojistka 2A tavná Zapalovací transformátor připojení: 230 V napájení modulu příslušenství 6

19 Závěsné kotle Kondenzační kotle Verze: 10 VUW 236/3-5, VU 126/3-5, VU 186/3-5, VU 246/3-5 a VU 376/3-5 ecotec plus 01-Z2 Seřízení přepouštěcího ventilu Pro zajištění minimálního průtočného množství vody (v okruhu zařízení) je třeba provést seřízení přepouštěcího ventilu. Doporučujeme seřizeni přepouštěciho ventilu na 25 kpa s ohledem na možne šelesty termostatickych ventilů. Tlak přepouštěciho ventilu lze ovšem seřidit až na 35 kpa. Hydraulická charakteristika VUW 236/3-5, VU 126/3-5, VU 186/3-5 a VU 246/3-5 ecotec plus Zbytkový dopravní tlak [mbar] stupeň 2. stupeň Průtok [l/h] Hydraulická charakteristika VU 376/3-5 ecotec plus Zbytkový dopravní tlak [mbar] stupeň 2. stupeň Průtok [l/h] 7

20 Závěsné kotle Kondenzační kotle Verze: 10 VUW 236/3-5, VU 126/3-5, VU 186/3-5, VU 246/3-5 a VU 376/3-5 ecotec plus 01-Z2 Povinně volitelné příslušenství Typ Název Zásobníkové čidlo Typ Název Systém odkouření Ø 60/100 mm Vodorovné odkouření 1m, Ø 60/100 mm, PP Teleskopické vodorovné odkouření 0,65 m, Ø 60/100 mm, PP Svislé odkouření včetně střešního nástavce, Ø 60/100 mm, PP (červené provedení) Svislé odkouření včetně střešního nástavce, Ø 60/100 mm, PP (černé provedení) Koleno 87, Ø 60/100 mm, PP Koleno 2 x 45, Ø 60/100 mm, PP Prodlužovací kus odkouření 0,5 m, Ø 60/100 mm, PP Prodlužovací kus odkouření 1,0 m, Ø 60/100 mm, PP Prodlužovací kus odkouření 2,0 m, Ø 60/100 mm, PP Revizní otvor, Ø 60/100 mm, PP Oddělovací prvek, Ø 60/100 mm, PP Teleskopický vyrovnávací prvek, Ø 60/100 mm, PP Spalinový adaptér pro systém Ø 80/125 mm, PP Připojení na komín, šachtu, Ø 60/100 mm, PP Sada 1: základní prvky, Ø 80 mm, PP Sada 2: revizní otvor, Ø 80 mm, PP Sada 3: spojovací kus, Ø 80 mm, PP Sada 4: montážní pomůcka Sada 5: flexibilní hadice pro odvod spalin, 15 m, Ø 80 mm, PP Sada 6: spojovací prvek s hrdlem, Ø 80 mm, PP Systém odkouření Ø 80/125 mm Vodorovné odkouření 1 m, Ø 80/125 mm, PP Svislé odkouření včetně střešního nástavce, Ø 80/125 mm, PP Prodlužovací kus odkouření 0,5 m, Ø 80/125 mm, PP Prodlužovací kus odkouření 1,0 m, Ø 80/125 mm, PP Prodlužovací kus odkouření 2,0 m, Ø 80/125 mm, PP Koleno 87, Ø 80/125 mm, PP Koleno 2x45, Ø 80/125 mm, PP Revizní otvor, 0,25 m, Ø 80/125 mm, PP Odkouření pro komíny Schiedel T-kus Prodlužovací kus odkouření 0,5 m, Ø 80 mm, PP Prodlužovací kus odkouření 1,0 m, Ø 80 mm Prodlužovací kus odkouření 2,0 m, Ø 80 mm Revizní otvor, 0,25 m, Ø 80 mm Koleno 2x45, Ø 80 mm Připojení na komín, šachtu Kryt komína, šachty Držák odstupu (7 ks) 8

21 Závěsné kotle Kondenzační kotle Verze: 10 VUW 236/3-5, VU 126/3-5, VU 186/3-5, VU 246/3-5 a VU 376/3-5 ecotec plus 01-Z2 Doporučené příslušenství Typ Název calormatic 350 Prostorový termostat, týdenní program, ebus rozhraní calormatic 350f Prostorový termostat, týdenní program, ebus rozhraní, bezdrátový calormatic 370 Prostorový termostat, týdenní program, ebus rozhraní calormatic 370f Prostorový termostat, týdenní program, ebus rozhraní, bezdrátový calormatic 450 Ekvitermní regulace, týdenní program, 1 topný okruh, ebus rozhraní calormatic 450f Ekvitermní regulace, týdenní program, 1 topný okruh, ebus rozhraní, bezdrátové provedení calormatic 470 Ekvitermní regulace, týdenní program, 1 topný okruh s možnosti rozšíření o další směšovaný okruh (modul VR 61), ebus rozhraní calormatic 470f Ekvitermní regulace, týdenní program, 1 topný okruh s možnosti rozšíření o další směšovaný okruh (modul VR 61), ebus rozhraní, bezdrátové provedení calormatic 630/3 Modulární ekvitermní víceokruhový kaskádový regulátor VR 40 Přídavný elektrický modul (2 ze 7 funkcí) VR 34 Připojovací modul k nadřazeným regulačním systémům s ovládacím rozhraním 0-10 V Technické údaje Označení jednotka ecotec plus Rozsah nastavení tepelného výkonu při teplot. spádu 40/30 C 50/30 C 60/40 C 80/60 C kw kw kw kw VUW 236/3-5 VU 126/3-5 VU 186/3-5 VU 246/3-5 VU 376/3-5 7,2 20,6 7,1 20,2 6,9 19,6 6,7 19,0 5,3-12,9 5,2-12,7 5,1-12,3 4,9-12,0 7,2 19,5 7,1 19,1 6,9 18,6 6,7 18,0 9,4 26,0 9,3 25,5 9,0 24,7 8,7 24,0 Tepelný výkon pro ohřev zásobníku/vuw; ohřevu TV kw Největší tepelný příkon při ohřevu teplé vody kw 23,5 12,2 18,4 24,5 37,8 Nejmenší tepelný příkon kw 6,8 5 6,8 8,9 12,2 Připojovací tlak zemní plyn propan Spotřeba plynu při ohřevu zásobníku/vuw; ohřevu TV zemní plyn propan kpa kpa m 3 /h kg/h 1,8 3,7 2,5 1,82 1,8 3,7 1,3 0,95 1,8 3,7 1,9 1,43 1,8 3,7 2,6 1,9 12,9-40,1 12,7-39,3 12,3-38,1 12,0-37,0 Hmotnostní průtok spalin (min./max.) g/s 3,2/10,7 2,3/5,0 3,2/8,3 4,2/11,2 5,7/17,2 Teplota spalin (min./max.) C 40/75 40/70 40/70 40/75 40/70 Třída NO x Množství kondenzátu (ph = 3,5 4,0) při teplotním spádu 50/30 C 1/h 1,9 1,1 1,7 2,2 3,8 Minimální průtočné množství teplé vody l/min 1, Průtok teplé vody při jmenovitém výkonu (ΔT =35 K) l/min 9, Průtok teplé vody při jmenovitém výkonu (ΔT =20 K) l/min Jmenovité množství oběhové vody (ΔT =20 K) l/h Nastavitelná zbytková dopravní výška čerpadla* kpa Nastavitelná teplota topné vody, cca C Objem expanzní nádoby (topení) l Vstupní tlak expanzní nádrže (topení) MPa 0,075 0,075 0,075 0,075 - Max. pracovní přetlak v topném systému (PMS) Mpa 0,3 0,3 0,3 0,3 0,3 Nastavitelný rozsah teploty teplé vody v zásobníku C Celková hmotnost kg Výška mm Šířka mm Hloubka mm Elektrické připojení V/Hz 230/50 230/50 230/50 230/50 230/50 Příkon, max. W Stupeň krytí IP X4 D IP X4 D IP X4 D IP X4 D IP X 4D 1,8 3,7 4,0 2,94 * Nastavení přepouštěcího ventilu z výroby = 25 kpa 9

22 Závěsné kotle Kondenzační kotle Verze: 10 VUW 236/3-5, VU 126/3-5, VU 186/3-5, VU 246/3-5 a VU 376/3-5 ecotec plus 01-Z2 Technické údaje Označení Jednotka VUW 236/3-5 v kombinaci s VIH CL 20 S Rozsah jmenovitého tepelného výkonu P při 40/30 C kw 7,2-20,6 Rozsah jmenovitého tepelného výkonu P při 50/30 C kw 7,1-20,2 Rozsah jmenovitého tepelného výkonu P při 60/40 C kw 6,9-19,6 Rozsah jmenovitého tepelného výkonu P při 80/60 C kw 6,7-19,0 Výkon teplé vody kw 23 Největší tepelná zátěž při ohřevu pitné vody kw 23,5 Největší tepelná zátěž ze strany topení kw 19,4 Nejnižší tepelné zatížení kw 6,8 Topení Max. teplota na vstupu C 85 Oblast nastavení max. teplota na vstupu (nastavení z výroby 75 C) C povolený celkový přetlak barů 3,0 Množství cirkulující vody (vztaženo na T = 20 K) l/min 817 Množství kondenzátu ca (hodnota ph 3,5-4,0) při topném režimu 50 C vstup / 30 C zpětný tok l/h 1,9 Dopravní výška čerpadla (při jmenovitém množství cirkulující vody) mbar 250 Provoz s teplou vodou Množství vody (při T = 30 K) l/min 11,0 povolený přetlak barů 10 Požadovaný připojovací tlak barů 0,35 Ztráta tlaku ze strany teplé vody barů 0,40 Oblast nastavení - výstupní teplota teplé vody - zásobník C Všeobecně Přívod studené a teplé vody mm 15 Běžný stupeň využití vztažený na nastavení na jmenovitý tepelný výkon (podle DIN 4702, část 8) při 75/60 C při 40/30 C 30 % Účinnost % 108 Třída NO X - 5 Rozměry zařízení (zásobník actostor s topným zařízením ecotec) (výška x šířka x hloubka) mm 720 x 440 x 533 Montážní hmotnost ca kg 56 Elektropřipojení V~/Hz 230/50 vestavěná pojistka - 2 A, neaktivní Elektrický příkon, max. W 130 Elektrický příkon v režimu standby W 7,5 Krytí - IP X4 D % %

23 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Zásobník VIH CK 70 Charakteristika výrobku určený pro závěsné kotle atmotec, turbotec plus, exclusiv stejné barevné provedení a design jako závěsné kotle možnost instalace vedle nebo pod kotel Vybavení kvalitní smaltování vnitřního povrchu - vestavěná hořčíková anoda Výhody a použití stejné barevné provedení a design jako závěsné kotle vestavěná hořčíková anoda kvalitní smaltování vnitřního povrchu možnost snadné instalace zásobníku vedle nebo pod kotlem lze kombinovat se všemi typy závěsných kotlů Vaillant Legenda: 1 Závěsná lišta VU 2 Závěsná lišta VIH CK 70 3 Vstup topné vody do kotle, Rp ¾ 4 Vstup topné vody do kotle ze zásobníku 5 Plynová přípojka Rp ½ 6 Výstup topné vody z kotle do zásobníku 7 Výstup topné vody z kotle, Rp ¾ 10 Odvod z pojistného ventilu Rp 1 (pouze u instalace zásobníku vedle kotle) 15 Přípojka teplé vody Rp ½ (pouze u instalace zásobníku vedle kotle) 16 Přípojka studené vody Rp ½ (pouze u instalace zásobníku vedle kotle) 17 Vstup topné vody do zásobníku, R ¾ 18 Výstup topné vody ze zásobníku, R ¾ 19 Přípojka teplé vody R ¾ 20 Přípojka studené vody R ¾

24 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Zásobník VIH CB 75 Rozměry při montáži vedle kotle Legenda 1 Závěsná lišta VU 2 Závěsná lišta VIH CB 75 3 Vstup topné vody do kotle (zpátečka) Rp ¾ 4 Vstup topné vody do kotle ze zásobníku 5 Připojení plynu Rp ½ 6 Výstup topné vody z kotle do zásobníku 7 Výstup topné vody z kotle Rp ¾ 17 Vstup topné vody do zásobníku Rp ¾ 18 Výstup topné vody ze zásobníku Rp ¾ 19 Připojení teplé vody, Rp ¾ 20 Připojení studené vody, Rp ¾ 21 Jímka pro čidlo 22 Ochranná magnéziová anoda Technické údaje Označení jednotky VIH CK 70 VIH CB 75 Jmenovitý objem l Špičkový výkon teplé vody s teplotou 45 C při Tzásobníku = 60 C l/10 min Výkonové číslo N L 1,0 1,0 Spotřeba tepelné energie ( T = 40 K) kwh/24 h 0,95 0,95 Max. připojovací tlak pro teplou vodu MPa 1,0 1,0 Max. připojovací tlak pro topnou vodu MPa 1,3 1,3 Plocha topné spirály m 2 0,9 0,9 Objem topné vody v topné spirále l 3,5 3,5 Průtočné množství topné vody ( T = 20 K) m 3 /h 1,2 1,2 Tlaková ztráta kpa 8,0 8,0 Maximální teplota teplé vody C Maximální teplota topné vody C Hmotnost (v prázdném stavu) kg Vstup/výstup topné vody závit R ¾ Rp ¾ Vstup/výstup studené/teplé vody závit R ¾ Rp ¾ Rozměry: výška šířka hloubka mm mm mm Charakteristika výrobku - Určený pouze pro závěsné kotle ecotec plus - Stejné barevné provedení a design - Možnost instalace vedle nebo pod kotel Vybavení - Kvalitní smaltování vnitřního povrchu - Vestavěná hořčíková anoda Východy a použití - Stejné barevné provedení a design - Vestavěná hořčíková anoda - Kvalitní smaltování vnitřního povrchu - Možnost snadné instalace zásobníku vedle nebo pod kotlem

25 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Zásobník VIH R 120 až 200 Charakteristika výrobku určený pro závěsné nebo stacionární kotle stacionární provedení tepelná izolace neobsahující freony vypouštěcí ventil nastavitelné vyrovnávací šrouby Vybavení stacionární zásobník teplé vody z oceli zásobník a topná spirála opatřeny z vnitřní strany em vestavěná ochranná hořčíková anoda Možnost použití Nepřímotopný zásobník teplé vody, opatřený ovou ochranou proti korozi určený ke skupinovému a centrálnímu zásobování teplou vodou s přetlakem ve vodovodní síti do 10 bar. Legenda 1 Vstup studené vody R ¾ 2 Výstup teplé vody R ¾ 3 Vstup topné vody R1 4 Výstup topné vody R1 5 Přípoj cirkulačního potrubí R ¾ 6 Ponorná jímka 7 Připojení sifonu 8 Vypouštění 9 Hořčíková anoda Typ VIH R zásobníku A mm B mm C mm D mm E mm Rozměry v mm VIH R 120, 150, 200 3

26 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Zásobník VIH CQ 120/150 Charakteristika výrobku určený pro závěsné kotle hranaté provedení se shodným designem kontrola stavu hořčíkové anody pomocí LED diody vypouštěcí ventil Možnost použití Nepřímotopný zásobník teplé vody, opatřený ovou ochranou proti korozi určený ke skupinovému a centrálnímu zásobování teplou užitkovou vodou s přetlakem ve vodovodní síti do 10 bar. Vybavení permanentní kontrola stavu hořčíkové anody. Pro uživatele či servisního technika jsou zřejmé dva provozní stavy: LED zelená hořčíková anoda v pořádku LED červená nutná kontrola hořčíkové anody a popř. její výměna možnost připojení cirkulace a umístění cirkulačního čerpadla pod opláštěním zásobník a topná spirála smaltovány Legenda 1 Vstup studené vody R ¾ 2 Výstup teplé vody R ¾ 3 Vstup topné vody R1 4 Výstup topné vody R1 5 Přípoj cirkulačního potrubí R ¾ 6 Ponorná jímka 7 Připojení sifonu VIH CQ 120, 150 Typ zásobníku A B C D E VIH CQ VIH CQ Rozměry v mm 4

27 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Zásobník VIH Q 120 až Q 200 Charakteristika výrobku určený pro stacionární kotle atmovit, atmovit exclusiv hranaté provedení se shodným designem kontrola stavu hořčíkové anody pomocí LED diody kryt připojovacích trubek vypouštěcí ventil Možnost použití Nepřímotopný zásobník teplé vody, opatřený ovou ochranou proti korozi určený ke skupinovému a centrálnímu zásobování teplou užitkovou vodou s přetlakem ve vodovodní síti do 10 bar. Vybavení permanentní kontrola stavu hořčíkové anody. Pro uživatele či servisního technika jsou zřejmé dva provozní stavy: LED zelená hořčíková anoda v pořádku LED červená nutná kontrola hořčíkové anody a popř. její výměna možnost připojení cirkulace a umístění cirkulačního čerpadla pod opláštěním zásobník a topná spirála smaltovány Legenda 1 Vstup studené vody R ¾ 2 Výstup teplé vody R ¾ 3 Vstup topné vody R 1 4 Výstup topné vody R 1 5 Přípoj cirkulačního potrubí R ¾ 6 Ponorná jímka VIH Q 120, 150, 200 Typ VIH Q zásobníku A mm B mm C mm D mm Rozměry v mm 1) Rozměr pro přípoj 3 a 4 s namontovaným kolenem 2) Rozměr pro přípoj 1, 2 a 5 s namontovaným kolenem 5

28 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Zásobník VIH R 300 až 500 Charakteristika výrobku určený pro stacionární kotle atmovit, atmovit exclusiv, atmocraft a ecocraft tepelná izolace neobsahující freony vypouštěcí ventil nastavitelné vyrovnávací šrouby Možnost použití Nepřímotopný zásobník teplé vody, opatřený ovou ochranou proti korozi určený ke skupinovému a centrálnímu zásobování teplou užitkovou vodou s přetlakem ve vodovodní síti do 10 bar. Vybavení stacionární zásobník teplé vody z oceli zásobník a topná spirála opatřeny z vnitřní strany em vestavěná ochranná hořčíková anoda teploměr mezi vnitřní nádobou a pláštěm zásobníku tepelná izolace z polyuretanové pěny (bez freonů) Legenda 1 Připojení elektrické patrony (G1½) 2 Kontrolní otvor (Ø 120) 3 Výstup teplé vody (R1) 4 Přípoj cirkulačního potrubí (R¾) 5 Vstup topné vody (R1) 6 Ponorná jímka (Ø 12) 7 Výstup topné vody (R1) 8 Vstup studené vody (R1) Rozměr Jednotka VIH R 300 VIH R 400 VIH R 500 A mm B mm C mm ,5 1062,5 D mm E mm F mm ,5 1062,5 G mm H mm I mm J mm b mm t mm

29 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Projekční podklady pro kombinace kotle a zásobníku Diagramy trvalého výkonu a tlakové ztráty zásobníků VIH Trvalé výkony zásobníku VIH: Na diagramech je zobrazen trvalý výkon v závislosti na výstupní teplotě topné vody pro různé průtočné množství topné vody. Tím je možné určit z diagramu mezihodnoty, které se odlišují od normovaného trvalého výkonu. Podle normy jsou trvalé výkony udávány pro výstupní teplotu topné vody 85 C, vstupní teplotu topné vody 65 C a pro objemový průtok topné vody, které z těchto hodnot vyplývá. Výtoková teplota teplé vody činí podle normy 45 C. Kromě toho jsou doplněny ještě diagramy trvalého výkonu při výtokové teplotě teplé vody 60 C. Pozor: Při vyšším objemovém průtoku topné vody stoupá také tlaková ztráta v zásobníku, a tím i spotřeba energie ze strany nabíjecího čerpadla (viz diagramy tlakové ztráty). Uvedeného trvalého výkonu lze dosáhnout jen tehdy, když je k dispozici také odpovídající výkon kotle. Zásobník je pak v provozu jako průtokový ohřívač, tzn. kapacita zásobníku se vůbec nebere v úvahu. 7

30 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Diagram trvalého výkonu VIH R 120 Trvalý výkon VIH R 120 teplota teplé vody 10/45 C teplota teplé vody 10/60 C 8

31 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Diagram trvalého výkonu VIH R 150 Trvalý výkon VIH R 150 teplota teplé vody 10/45 C teplota teplé vody 10/60 C 9

32 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Diagram trvalého výkonu VIH R 200 Trvalý výkon VIH R 200 teplota teplé vody 10/45 C teplota teplé vody 10/60 C 10

33 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Diagram trvalého výkonu VIH Q 120 a VIH CQ 120 Trvalý výkon VIH Q VIH CQ 120 teplota teplé vody 10/45 C teplota teplé vody 10/60 C 11

34 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Diagram trvalého výkonu VIH Q 150 a VIH CQ 150 Trvalý výkon VIH Q VIH CQ 150 teplota teplé vody 10/45 C teplota teplé vody 10/60 C 12

35 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Diagram trvalého výkonu VIH Q 200 Trvalý výkon VIH Q 200 teplota teplé vody 10/45 C teplota teplé vody 10/60 C 13

36 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Diagram trvalého výkonu VIH R 300 a 400 Trvalý výkon VIH R 300 a 400 teplota teplé vody 10/45 C teplota teplé vody 10/60 C 14

37 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Diagram trvalého výkonu VIH 500 Trvalý výkon VIH 500 teplota teplé vody 10/45 C teplota teplé vody 10/60 C 15

38 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Diagram tlakové ztráty VIH R Tlakové ztráty zásobníků VIH v závislosti na průtoku topné vody Tlaková ztráta v topné spirále zásobníku je zobrazena na diagramu tlakové ztráty. Se stoupajícím průtokem topné vody se zvyšuje také tlaková ztráta. To znamená, že musejí být použita silnější nabíjecí čerpadla s odpovídající vyšší spotřebou energie. 16

39 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Diagram tlakové ztráty VIH Q a VIH CQ 120/150 Tlakové ztráty zásobníků VIH v závislosti na průtoku topné vody Tlaková ztráta v topné spirále zásobníku je zobrazena na diagramu tlakové ztráty. Se stoupajícím průtokem topné vody se zvyšuje také tlaková ztráta. To znamená, že musejí být použita silnější nabíjecí čerpadla s odpovídající vyšší spotřebou energie. 17

40 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Diagram tlakové ztráty VIH R Tlakové ztráty zásobníků VIH v závislosti na průtoku topné vody Tlaková ztráta v topné spirále zásobníku je zobrazena na diagramu tlakové ztráty. Se stoupajícím průtokem topné vody se zvyšuje také tlaková ztráta. To znamená, že musejí být použita silnější nabíjecí čerpadla s odpovídající vyšší spotřebou energie. 18

41 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Doba ohřevu zásobníku při použití kotle o určitém výkonu (z 10 C na 60 C) Výkon kotle [kw] Typ zásobníku VIH CK 70 VIH R 120 VIH R 150 VIH R 200 VIH CQ 120 VIH CQ Technické údaje Technické údaje VIH R 120/5 R 150/5 R 200/5 Q 120/2 Q 150/2 Q 200/2 Objem zásobníku l Max. připoj. tlak pro teplou vodu MPa 1,0 1,0 1,0 1,0 1,0 1,0 Max. připoj. tlak pro topnou vodu MPa 1,0 1,0 1,0 1,0 1,0 1,0 Max. teplota teplé vody C Max. teplota topné vody C Plocha topné spirály m 2 0,84 0,9 1,18 0,84 0,9 1,18 Objem topné vody v topné spirále l 5,9 6,2 8,1 5,9 6,2 8,1 Průtočné množství topné vody (ΔT = 20 K) m 3 /h 1,6 1,6 1,6 1,6 1,6 1,6 Tlaková ztráta kpa 5,0 5,0 6,5 5,0 5,0 6,5 Spotřeba tepelné energie 1) kwh/24 h 1,2 1,3 1,6 1,2 1,2 1,5 Trvalý výkon 2) l/h (kw) 615 (25) 640 (26) 837 (34) 615 (25) 640 (26) 837 (34) Špičkový výkon 2) l/10 min Výkonové číslo 2) N L 1,0 2,0 3,5 1,0 2,0 3,5 Vstup studené vody závit R ¾ R ¾ R ¾ R ¾ R ¾ R ¾ Výstup teplé vody závit R ¾ R ¾ R ¾ R ¾ R ¾ R ¾ Přípoj cirkulačního potrubí závit R ¾ R ¾ R ¾ R ¾ R ¾ R ¾ Vstup/výstup topné vody závit R 1 R 1 R 1 R 1 R 1 R 1 Výška mm Šířka mm Hloubka mm Hmotnost (v prázdném stavu) kg ) při rozdílu teplot 40 K mezi prostorovou teplotou a teplotou teplé vody 2) při teplotě 10/45 C užitkové vody a 83 C topné vody 19

42 Ohřev užitkové vody Nepřímotopné zásobníky Verze: 03 VIH CK 70, VIH CB 75, unistor VIH R 120 až 200, VIH CQ 120/150, VIH Q O2 až 200, VIH R 300 až 500 Technické údaje Technické údaje VIH CQ 120/2 CQ 150/2 VIH R 300 VIH R 400 VIH R 500 Objem zásobníku l Max. připoj. tlak pro teplou vodu MPa 1,0 1,0 1,0 1,0 1,0 Max. připoj. tlak pro topnou vodu MPa 1,0 1,0 1,0 1,0 1,0 Max. teplota teplé vody C Max. teplota topné vody C Plocha topné spirály m 2 0,85 0,9 1,6 1,5 2,1 Objem topné vody v topné spirále l 5,9 6,2 10,7 9,9 14,2 Průtočné množství topné vody m 3 /h 1,6 1,6 2,0 2,0 2,7 Tlaková ztráta kpa 5,0 5,0 7,5 7,5 12,5 Spotřeba tepelné energie 1) kwh/24 h 1,3 1,4 1,8 2,0 2,2 Trvalý výkon 2) l/h (kw) 615 (25) 640 (26) 1130 (45) 1130 (45) 1523 (61) Špičkový výkon 2) l/10 min Výkonové číslo 2) N L 1,0 2, Hodnoty při dvou paralelně zapojených zásobnících Trvalý výkon 2) l/h (kw) (90) 2210(90) 2990(122) Průtočné množství topné vody m 3 /h - - 3,9 3,9 5,0 Špičkový výkon 2) l/10 min Výkonové číslo 2) N L Vstup studené vody závit R ¾ R ¾ R 1 R 1 R 1 Výstup teplé vody závit R ¾ R ¾ R 1 R 1 R 1 Přípoj cirkulačního potrubí závit R ¾ R ¾ R ¾ R ¾ R ¾ Vstup/výstup topné vody závit R 1 R 1 R 1 R 1 R 1 Výška mm Šířka mm Hloubka mm Hmotnost (v prázdném stavu) kg
