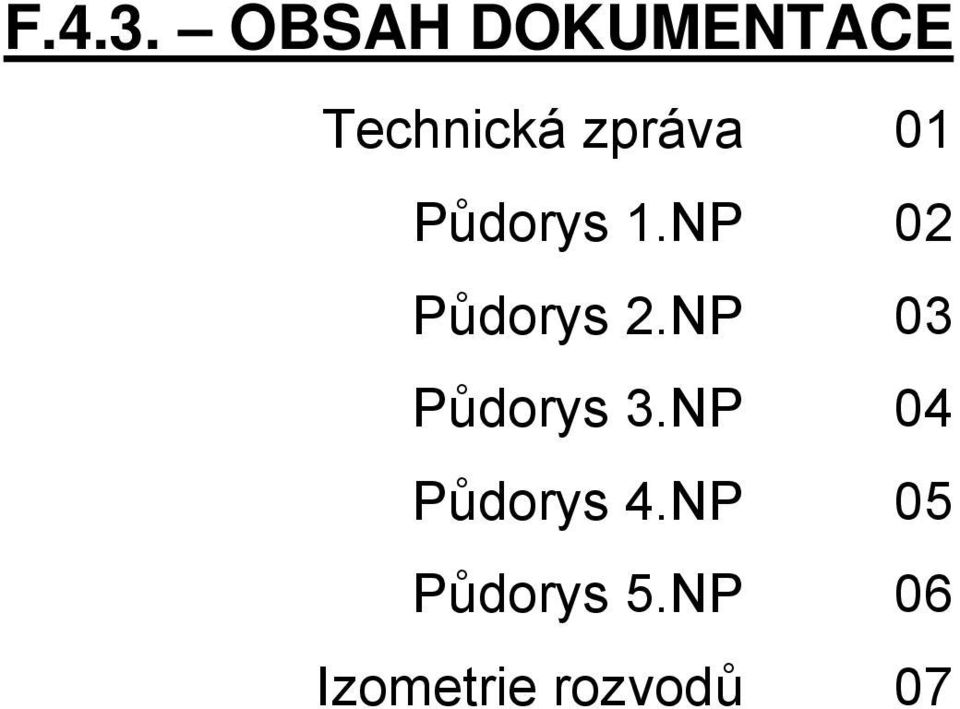

F.4.3. OBSAH DOKUMENTACE. Technická zpráva 01 Půdorys 1.NP 02 Půdorys 2.NP 03 Půdorys 3.NP 04 Půdorys 4.NP 05 Půdorys 5.NP 06 Izometrie rozvodů 07

Transkript

1

2 F.4.3. OBSAH DOKUMENTACE Technická zpráva 01 Půdorys 1.NP 02 Půdorys 2.NP 03 Půdorys 3.NP 04 Půdorys 4.NP 05 Půdorys 5.NP 06 Izometrie rozvodů 07

3

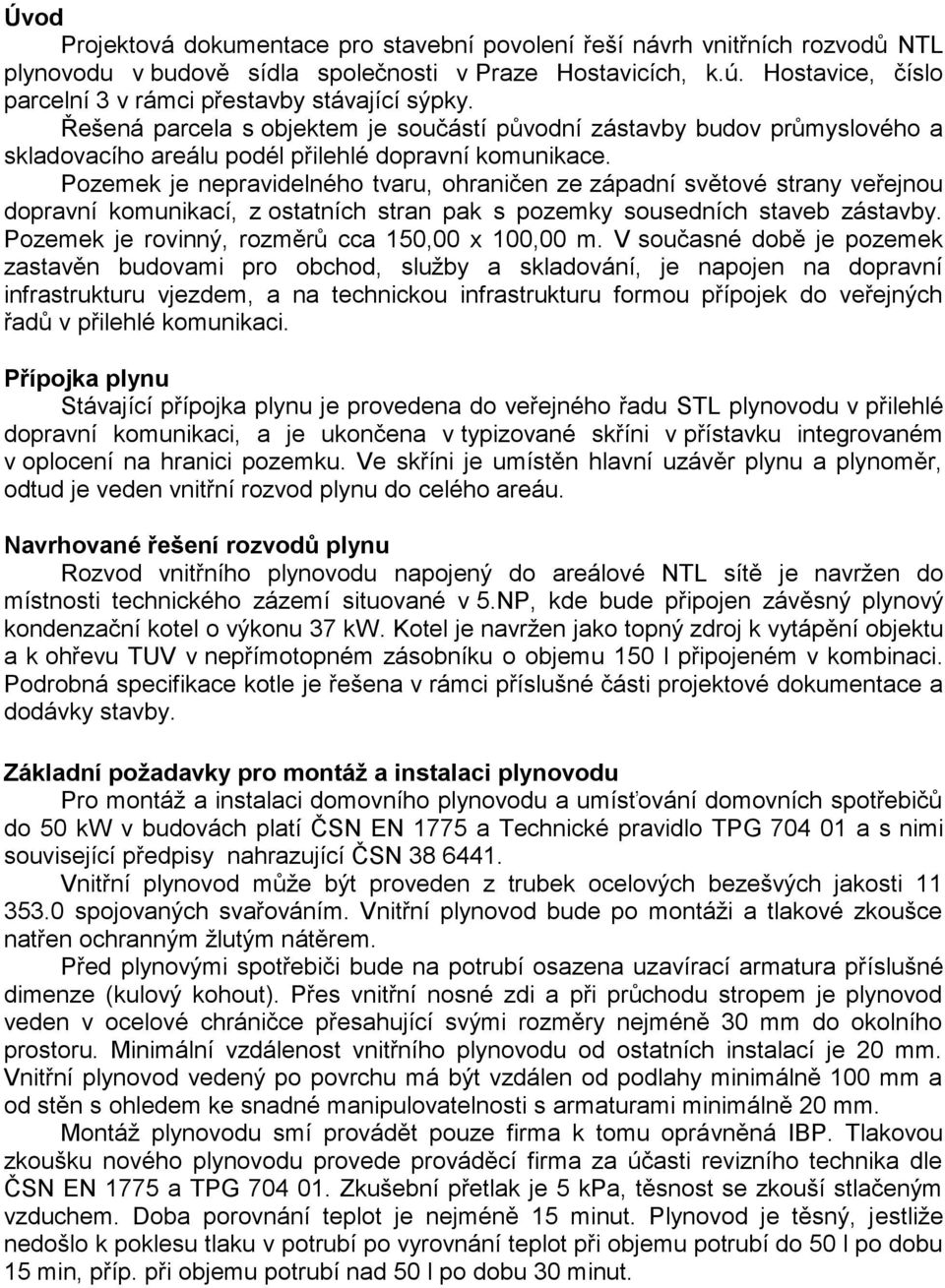

4 Úvod Projektová dokumentace pro stavební povolení řeší návrh vnitřních rozvodů NTL plynovodu v budově sídla společnosti v Praze Hostavicích, k.ú. Hostavice, číslo parcelní 3 v rámci přestavby stávající sýpky. Řešená parcela s objektem je součástí původní zástavby budov průmyslového a skladovacího areálu podél přilehlé dopravní komunikace. Pozemek je nepravidelného tvaru, ohraničen ze západní světové strany veřejnou dopravní komunikací, z ostatních stran pak s pozemky sousedních staveb zástavby. Pozemek je rovinný, rozměrů cca 150,00 x 100,00 m. V současné době je pozemek zastavěn budovami pro obchod, služby a skladování, je napojen na dopravní infrastrukturu vjezdem, a na technickou infrastrukturu formou přípojek do veřejných řadů v přilehlé komunikaci. Přípojka plynu Stávající přípojka plynu je provedena do veřejného řadu STL plynovodu v přilehlé dopravní komunikaci, a je ukončena v typizované skříni v přístavku integrovaném v oplocení na hranici pozemku. Ve skříni je umístěn hlavní uzávěr plynu a plynoměr, odtud je veden vnitřní rozvod plynu do celého areáu. Navrhované řešení rozvodů plynu Rozvod vnitřního plynovodu napojený do areálové NTL sítě je navržen do místnosti technického zázemí situované v 5.NP, kde bude připojen závěsný plynový kondenzační kotel o výkonu 37 kw. Kotel je navržen jako topný zdroj k vytápění objektu a k ohřevu TUV v nepřímotopném zásobníku o objemu 150 l připojeném v kombinaci. Podrobná specifikace kotle je řešena v rámci příslušné části projektové dokumentace a dodávky stavby. Základní požadavky pro montáž a instalaci plynovodu Pro montáž a instalaci domovního plynovodu a umísťování domovních spotřebičů do 50 kw v budovách platí ČSN EN 1775 a Technické pravidlo TPG a s nimi související předpisy nahrazující ČSN Vnitřní plynovod může být proveden z trubek ocelových bezešvých jakosti spojovaných svařováním. Vnitřní plynovod bude po montáži a tlakové zkoušce natřen ochranným žlutým nátěrem. Před plynovými spotřebiči bude na potrubí osazena uzavírací armatura příslušné dimenze (kulový kohout). Přes vnitřní nosné zdi a při průchodu stropem je plynovod veden v ocelové chráničce přesahující svými rozměry nejméně 30 mm do okolního prostoru. Minimální vzdálenost vnitřního plynovodu od ostatních instalací je 20 mm. Vnitřní plynovod vedený po povrchu má být vzdálen od podlahy minimálně 100 mm a od stěn s ohledem ke snadné manipulovatelnosti s armaturami minimálně 20 mm. Montáž plynovodu smí provádět pouze firma k tomu oprávněná IBP. Tlakovou zkoušku nového plynovodu provede prováděcí firma za účasti revizního technika dle ČSN EN 1775 a TPG Zkušební přetlak je 5 kpa, těsnost se zkouší stlačeným vzduchem. Doba porovnání teplot je nejméně 15 minut. Plynovod je těsný, jestliže nedošlo k poklesu tlaku v potrubí po vyrovnání teplot při objemu potrubí do 50 l po dobu 15 min, příp. při objemu potrubí nad 50 l po dobu 30 minut.

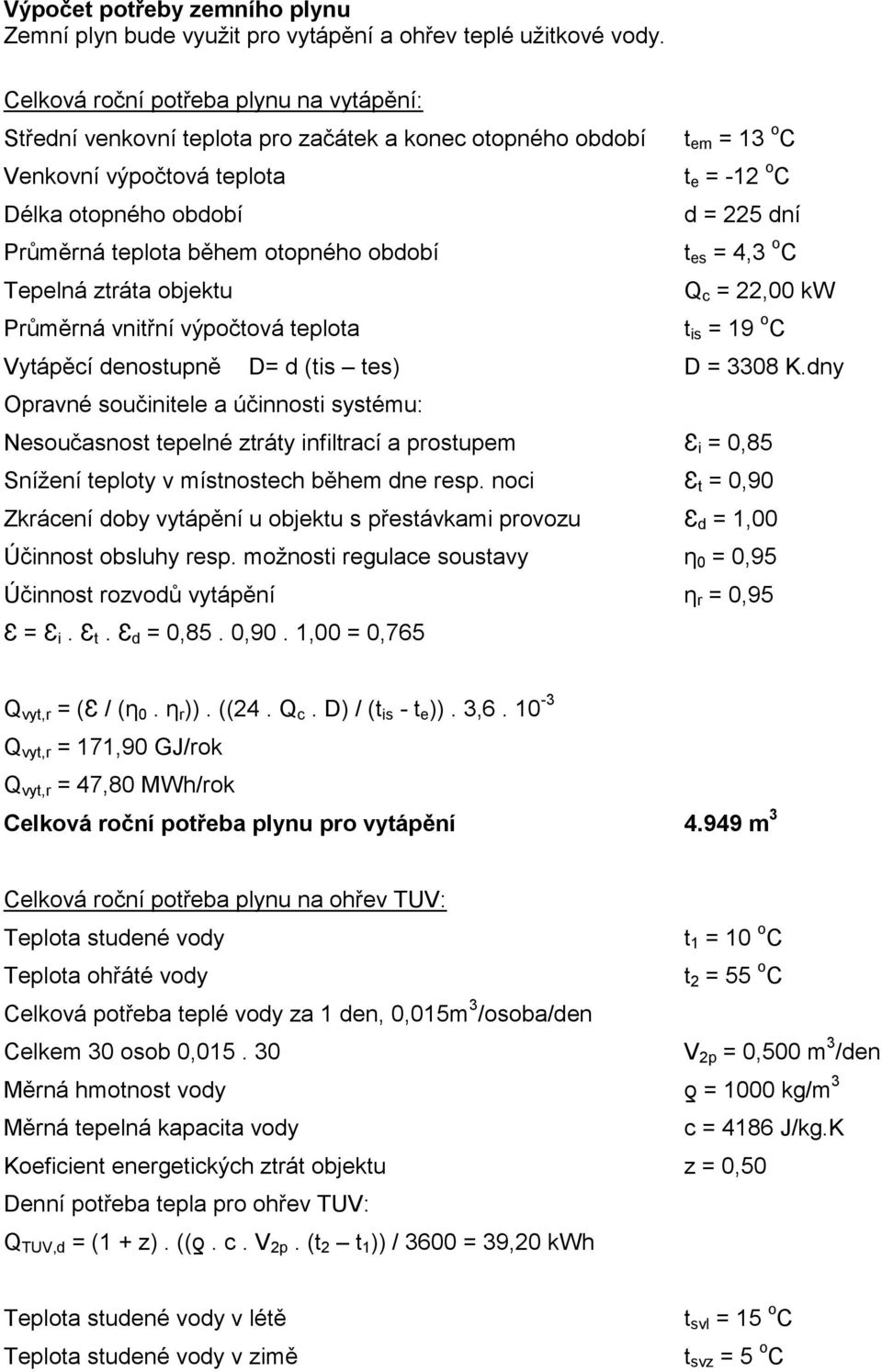

5 Výpočet potřeby zemního plynu Zemní plyn bude využit pro vytápění a ohřev teplé užitkové vody. Celková roční potřeba plynu na vytápění: Střední venkovní teplota pro začátek a konec otopného období t em = 13 o C Venkovní výpočtová teplota t e = -12 o C Délka otopného období d = 225 dní Průměrná teplota během otopného období t es = 4,3 o C Tepelná ztráta objektu Q c = 22,00 kw Průměrná vnitřní výpočtová teplota t is = 19 o C Vytápěcí denostupně D= d (tis tes) D = 3308 K.dny Opravné součinitele a účinnosti systému: Nesoučasnost tepelné ztráty infiltrací a prostupem Ɛ i = 0,85 Snížení teploty v místnostech během dne resp. noci Ɛ t = 0,90 Zkrácení doby vytápění u objektu s přestávkami provozu Ɛ d = 1,00 Účinnost obsluhy resp. možnosti regulace soustavy ƞ 0 = 0,95 Účinnost rozvodů vytápění ƞ r = 0,95 Ɛ = Ɛ i. Ɛ t. Ɛ d = 0,85. 0,90. 1,00 = 0,765 Q vyt,r = (Ɛ / (ƞ 0. ƞ r )). ((24. Q c. D) / (t is - t e )). 3, Q vyt,r = 171,90 GJ/rok Q vyt,r = 47,80 MWh/rok Celková roční potřeba plynu pro vytápění m 3 Celková roční potřeba plynu na ohřev TUV: Teplota studené vody t 1 = 10 o C Teplota ohřáté vody t 2 = 55 o C Celková potřeba teplé vody za 1 den, 0,015m 3 /osoba/den Celkem 30 osob 0, V 2p = 0,500 m 3 /den Měrná hmotnost vody ƍ = 1000 kg/m 3 Měrná tepelná kapacita vody c = 4186 J/kg.K Koeficient energetických ztrát objektu z = 0,50 Denní potřeba tepla pro ohřev TUV: Q TUV,d = (1 + z). ((ƍ. c. V 2p. (t 2 t 1 )) / 3600 = 39,20 kwh Teplota studené vody v létě Teplota studené vody v zimě t svl = 15 o C t svz = 5 o C

6 Počet pracovních dní soustavy N = 365 dní Q TUV,r = Q TUV,d. d + 0,80. Q TUV,d. ((t 2 - t svl ) / (t 2 - t svz )). (N d) Q TUV,r = 44,40 GJ/rok Q TUV,r = 12,30 MWh/rok Celková roční potřeba plynu pro ohřev TUV m 3 Celková potřeba tepla Q TUV,r + Q TUV,r = 60,10 MWh/rok. Celková roční potřeba plynu na vytápění a ohřev TUV je m 3. Vypracoval: Ing. František Denk
