JOHNY LOW s nízkou vaničkou

Transkript

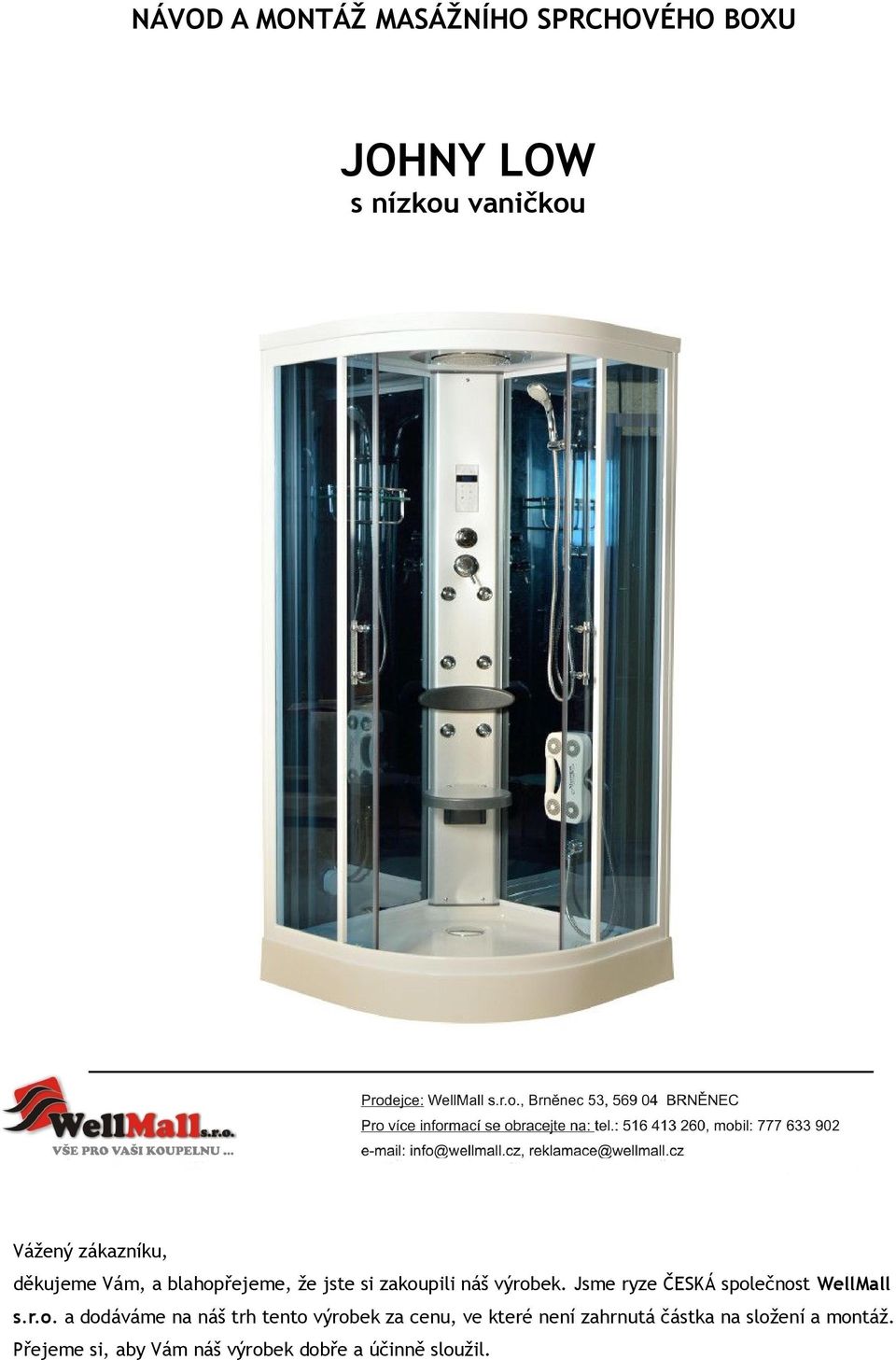

1 NÁVOD A MONTÁŽ MASÁŽNÍHO SPRCHOVÉHO BOXU JOHNY LOW s nízkou vaničkou Vážený zákazníku, děkujeme Vám, a blahopřejeme, že jste si zakoupili náš výrobek. Jsme ryze ČESKÁ společnost WellMall s.r.o. a dodáváme na náš trh tento výrobek za cenu, ve které není zahrnutá částka na složení a montáž. Přejeme si, aby Vám náš výrobek dobře a účinně sloužil.

2 Před instalací si prosím přečtěte návod. MONTÁŽ ZAŘÍZENÍ DOPORUČUJEME AUTORIZOVANÝM SERVISEM nebo firmou zabývající se instalatérskými pracemi Než započnete montáž, prostudujte si návod POZOR! Rohy skel jsou zabezpečeny násadkami, které se sundají až v koncové fázi montáže. Příprava na montáž: Počáteční montáž sprchové kabiny proveďte na hladkém, rovném a měkkém povrchu. Pro montáž kabiny jsou zapotřebí dvě osoby Postup se sklem: Se sklem boxu je nutno zacházet velmi opatrně!!! V žádném případě nepokládejte nezabezpečené rohy skel na tvrdý povrch. Návod montáže: Montáž sprchového koutu by měla provádět kvalifikovaná a zkušená osoba. Místo pro box: Sprchový kout by měl být postaven v rohu místnosti. Stěny místnosti by měli být ochráněny proti tekoucí vodě a vlhkosti. Část prostoru, který bude uzavřen nesmí obsahovat elektrické, plynové a jiné podobné zařízení, které není odolné vůči tekoucí vodě (např.: plynové pece, zásuvky, nebo zástrčky). Veškeré elektrické nebo plynové zařízení nacházející se v místnosti (např.: plynové pece, zásuvky, nebo zástrčky) kde budete montovat sprchový kout, se musí nacházet v bezpečné vzdálenosti od venkovní části sprchového koutu. Eventuální proud tekoucí vody by se mohl dostat ven např.: nedovřenými dveřmi sprchového koutu, které by nemělo způsobit např: zhasnutí plamene v peci nebo zkrat v elektrickém zařízení. Podklad na kterém bude postaven kout, by měl zajistit aby stál vodorovně, stabilně a pevně. Stěny musí být svislé, aby zajistili správnou přiléhavost konstrukce ke stěně. Nesmí se zavádět podložky, vzpěry a jiné podobné části. Veškeré pohyblivé zařízení, které by mohlo mechanicky poškodit sklo kabiny, se musí nacházet v bezpečné vzdálenosti (např.: ocelové věšáky na ručníky). Toto zařízení by mělo být instalováno v souladu s platnými právními předpisy týkající se elektrických zařízení. Elektrická zásuvka musí mít odpovídající stupeň ochrany proti vlhkosti - alespoň IPX4. Elektrická zásuvka ke které bude připojen sprchový kout, musí být jednoduše přístupná nebo musí mít k dispozici vypínač přímo v zásuvce. Zásuvka musí mít doplňkovou ochranu pro zbytkový proud (RCD) proudový chránič s vybavovacím proudem nepřesahujícím 30mA.

3 Předinstalační pokyny Stavební připravenost MONTÁŽNÍ PROSTOR OKOLO ZAŘÍZENÍ MUSÍ BÝT 40 CM! Je nutné dodržet pravoúhlost mezi stěnami a podlahou, aby se nekřížily sprchové dveře. HM box musí zůstat vždy volně vyjímatelný bez destrukčních stavebních zásahů. To znamená, že HM box nesmí být nikdy napevno zazděn! Přívod vody Ideální výška teplé a studené vody je ve výšce cm nad úrovní podlahy a 5-10 cm od rohu (vzdálenější vývod). Vývody vody ze zdi musí být opatřen rohovým ventilem s filtrem ukončeným vnějším 1/2 závitem. Elektroinstalace Zakončení rozvodnou krabicí (min. IP 55), umístěnou v rohu ve výši cm nad podlahou a maximálně 20 cm od rohu zdi. Připojení hydromasážního zařízení k elektrické síti smí provádět jen subjekt s oprávněním pro dodavatelskou montáž podle vyhl. č. 20/1979 Sb. 3 odstavce 1, písm a) ve znění vyhl. č. 553/90 Sb. Přitom musí být respektovány tyto požadavky: box masážní parní turecká lázeň NE ANO kabel příkon jistič chránič CYKY 3 x 1,5 mm2 CYKY 3 x 2,5 mm2 0,3 kw 3,0 kw 10 A 16 A ano - do 30 ma ano - do 30 ma elektrická instalace, na níž má být hydromasážní zařízení připojeno, musí splňovat požadavky ČSN (změna 2/1994) čl , ČSN , ČSN , ČSN , ČSN , ČSN , ČSN EN ; elektrické zařízení boxu musí mít vlastní, samostatně jištěný přívod; elektrické zařízení hydromasážního výrobku musí být připojeno na soupravu TN-S s ochranou samočinným odpojením zdroje; doplňková ochrana - proudovým chráničem se jmenovitým vybavovacím proudem do 30 ma; doplňující ochranné pospojení vodičem min. 4 mm2 Cu (není součástí dodávky) pokud není v objektu uvedená soustava zavedena, je nutné provést rozdělení vodiče PEN na ochranný vodič PE a vodič N v hlavním rozvaděči nebo v podružné rozvodnici pro hydromasážní zařízení; impedance ochranných vodičů musí splňovat požadavky cit. ČSN čl. 2,5. U jiného jištění se musí hodnota stanovit výpočtem. Na provedenou instalaci musí být zpracována výchozí revizní zpráva ve smyslu ČSN (kde musí být uvedeny i naměřené hodnoty vyplývající z ČSN ). Poznámka: napájecí kabel u parních boxů je opatřen proudovým chráničem. Z tohoto důvodu je možné napájecí kabel opatřit zástrčkou a následně ho přímo zapojit do elektrické zásuvky. Zásuvka však musí být min. 800 mm od nejbižšího vývodu vody. Doporučuje se však zapojení do krabice IP 55.

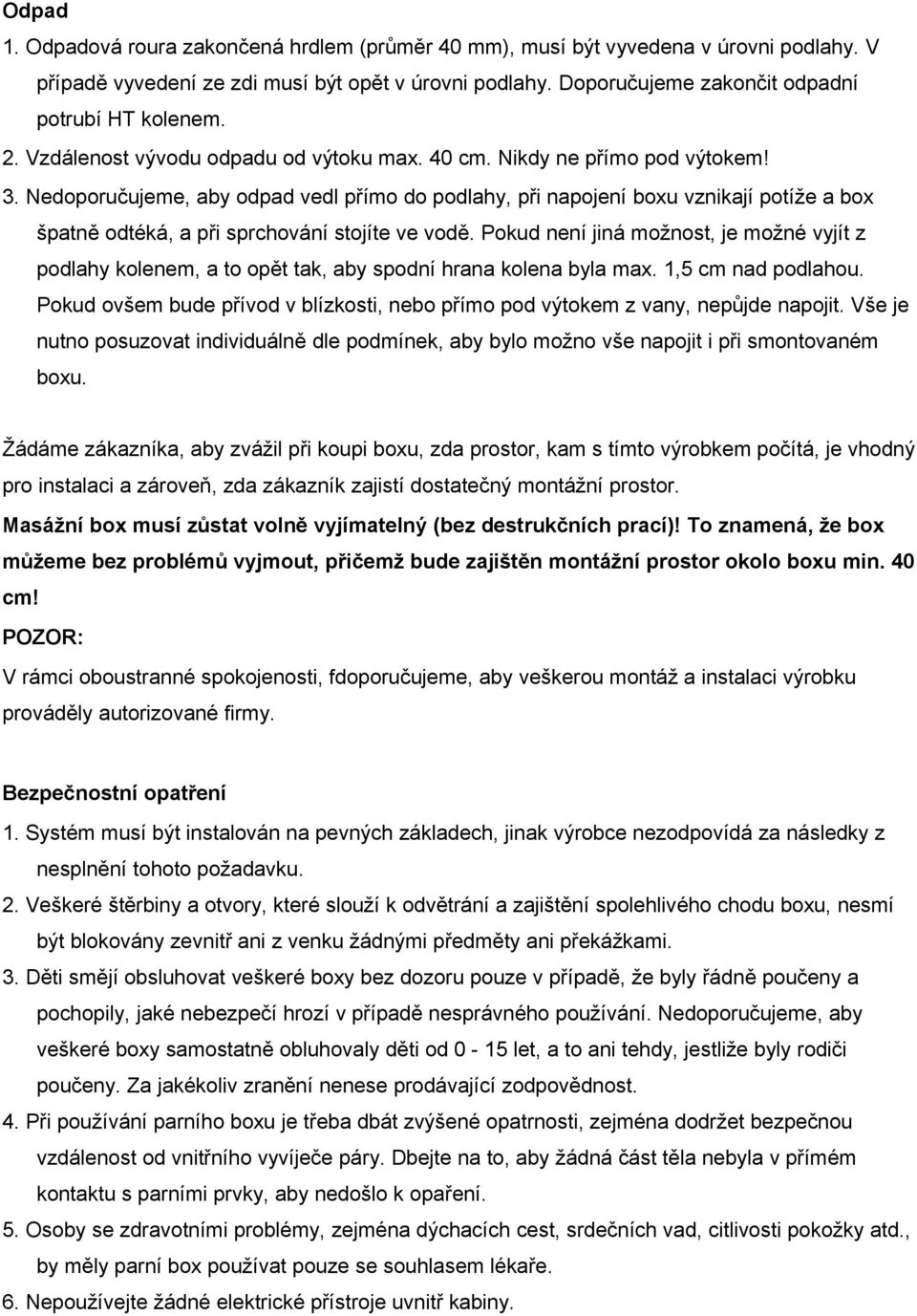

4 Odpad 1. Odpadová roura zakončená hrdlem (průměr 40 mm), musí být vyvedena v úrovni podlahy. V případě vyvedení ze zdi musí být opět v úrovni podlahy. Doporučujeme zakončit odpadní potrubí HT kolenem. 2. Vzdálenost vývodu odpadu od výtoku max. 40 cm. Nikdy ne přímo pod výtokem! 3. Nedoporučujeme, aby odpad vedl přímo do podlahy, při napojení boxu vznikají potíže a box špatně odtéká, a při sprchování stojíte ve vodě. Pokud není jiná možnost, je možné vyjít z podlahy kolenem, a to opět tak, aby spodní hrana kolena byla max. 1,5 cm nad podlahou. Pokud ovšem bude přívod v blízkosti, nebo přímo pod výtokem z vany, nepůjde napojit. Vše je nutno posuzovat individuálně dle podmínek, aby bylo možno vše napojit i při smontovaném boxu. Žádáme zákazníka, aby zvážil při koupi boxu, zda prostor, kam s tímto výrobkem počítá, je vhodný pro instalaci a zároveň, zda zákazník zajistí dostatečný montážní prostor. Masážní box musí zůstat volně vyjímatelný (bez destrukčních prací)! To znamená, že box můžeme bez problémů vyjmout, přičemž bude zajištěn montážní prostor okolo boxu min. 40 cm! POZOR: V rámci oboustranné spokojenosti, fdoporučujeme, aby veškerou montáž a instalaci výrobku prováděly autorizované firmy. Bezpečnostní opatření 1. Systém musí být instalován na pevných základech, jinak výrobce nezodpovídá za následky z nesplnění tohoto požadavku. 2. Veškeré štěrbiny a otvory, které slouží k odvětrání a zajištění spolehlivého chodu boxu, nesmí být blokovány zevnitř ani z venku žádnými předměty ani překážkami. 3. Děti smějí obsluhovat veškeré boxy bez dozoru pouze v případě, že byly řádně poučeny a pochopily, jaké nebezpečí hrozí v případě nesprávného používání. Nedoporučujeme, aby veškeré boxy samostatně obluhovaly děti od 0-15 let, a to ani tehdy, jestliže byly rodiči poučeny. Za jakékoliv zranění nenese prodávající zodpovědnost. 4. Při používání parního boxu je třeba dbát zvýšené opatrnosti, zejména dodržet bezpečnou vzdálenost od vnitřního vyvíječe páry. Dbejte na to, aby žádná část těla nebyla v přímém kontaktu s parními prvky, aby nedošlo k opaření. 5. Osoby se zdravotními problémy, zejména dýchacích cest, srdečních vad, citlivosti pokožky atd., by měly parní box používat pouze se souhlasem lékaře. 6. Nepoužívejte žádné elektrické přístroje uvnitř kabiny.

5

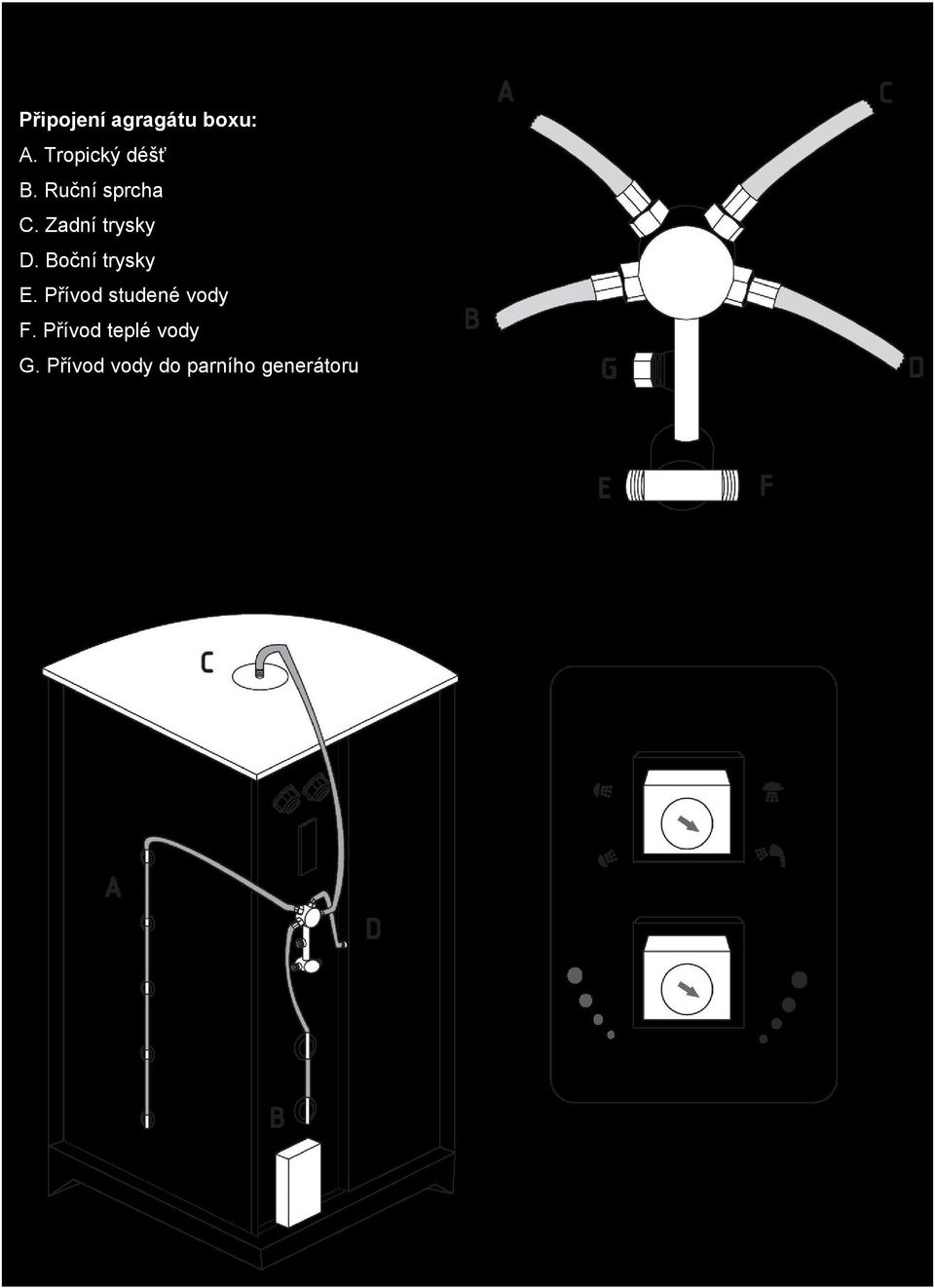

6 Připojení agragátu boxu: A. Tropický déšť B. Ruční sprcha C. Zadní trysky D. Boční trysky E. Přívod studené vody F. Přívod teplé vody G. Přívod vody do parního generátoru

7 UPORNĚNÍ! Uporňujeme, že v ceně montáže není zahrnuta úprava stávajících prostorů, demontáž a montáž zařizovacích předmětů (např. vany, umyvadla, pračky, sprch. koutu atp.). Požadavky na tyto služby musí být nahlášeny již při objednávce montáže boxu! Cena za tyto vícepráce bude stanovana technikem přímo na místě montáže dle rozsahu prací. Hlučnost zařízení není důvodem pro reklamaci. V případě, že použitá voda obsahuje větší množství minerálů než 3,5 mmol/litr, je nutné pořídit přídavné zařízení na jejich separaci, které je možné zakoupit na našem trhu. Jestliže Vaše zařízení bude zaneseno vodním kamenem či minerálními usazeninami, není možné uplatňovat záruční opravy. Tlak potrubí nesmí být vyšší než 4 atm. V případě vyššího tlaku je třeba na potrubí namontovat omezovač tlaku. Za škody vyniklé z důvodu vyššího tlaku nenese prodávající zodpovědnost. Žádáme zákazníka, aby zvážil při koupi boxu, zda prostor, kam s tímto výrobkem počítá, je vhodný pro instalaci a zároveň, zda zákazník zajistí dostatečný montážní prostor. Pokyny k instalaci Když se chystáte k instalaci zařízení, připravte si potřebné nástroje a dostatečně volný, čistý a suchý prostor pro montáž. K montáži je zapotřebí dvou osob. Upozornění: I když jsou instrukce podrobné, vždy doporučujeme, aby montáž provedla autorizovaná odborná firma. Potřebné pomůcky a nástroje: AKU šroubovák, svinovací metr, tužka teflonová páska, křížový šroubovák, vodováha, silikonový tmel s aplikátorem.

8

9

10 Postup instalace UPOZORNĚNÍ: Veškeré styčné hrany musejí být po sešroubování zatěsněny silikonový tmelem, aby byl celý box naprosto vodotěsný! 1. Postavte vaničku na připravené místo pro montáž sprchového boxu tak, aby byl ve vodorovné poloze. 2. Sifon propojte s odpadem. Nazvedněte zadní část vaničky a zasuňte jeden konec odpadové hadice do otvoru odpadu. Vaničku přisuňte k obkladům, ale zatím nesilikonujte.

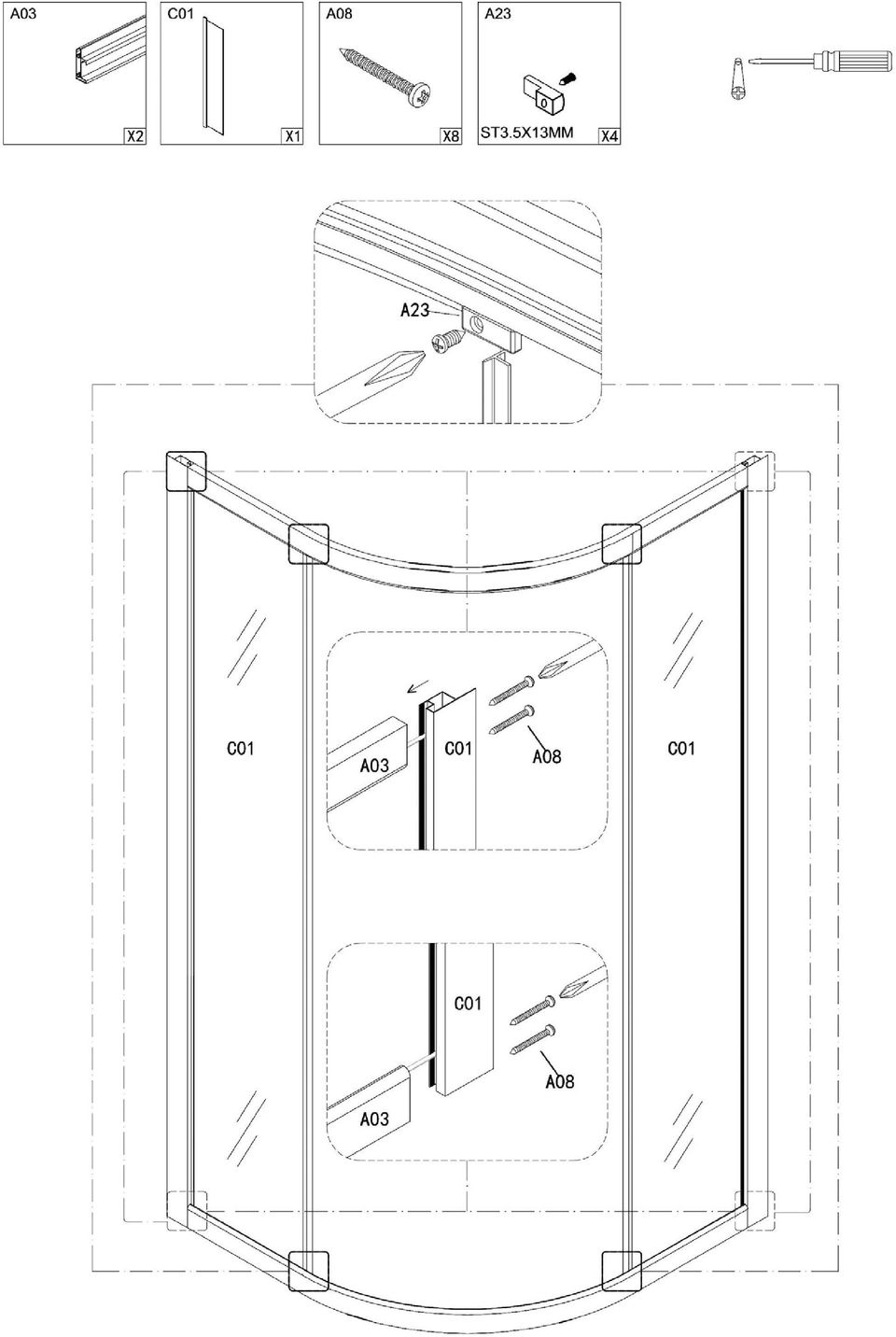

11

12

13

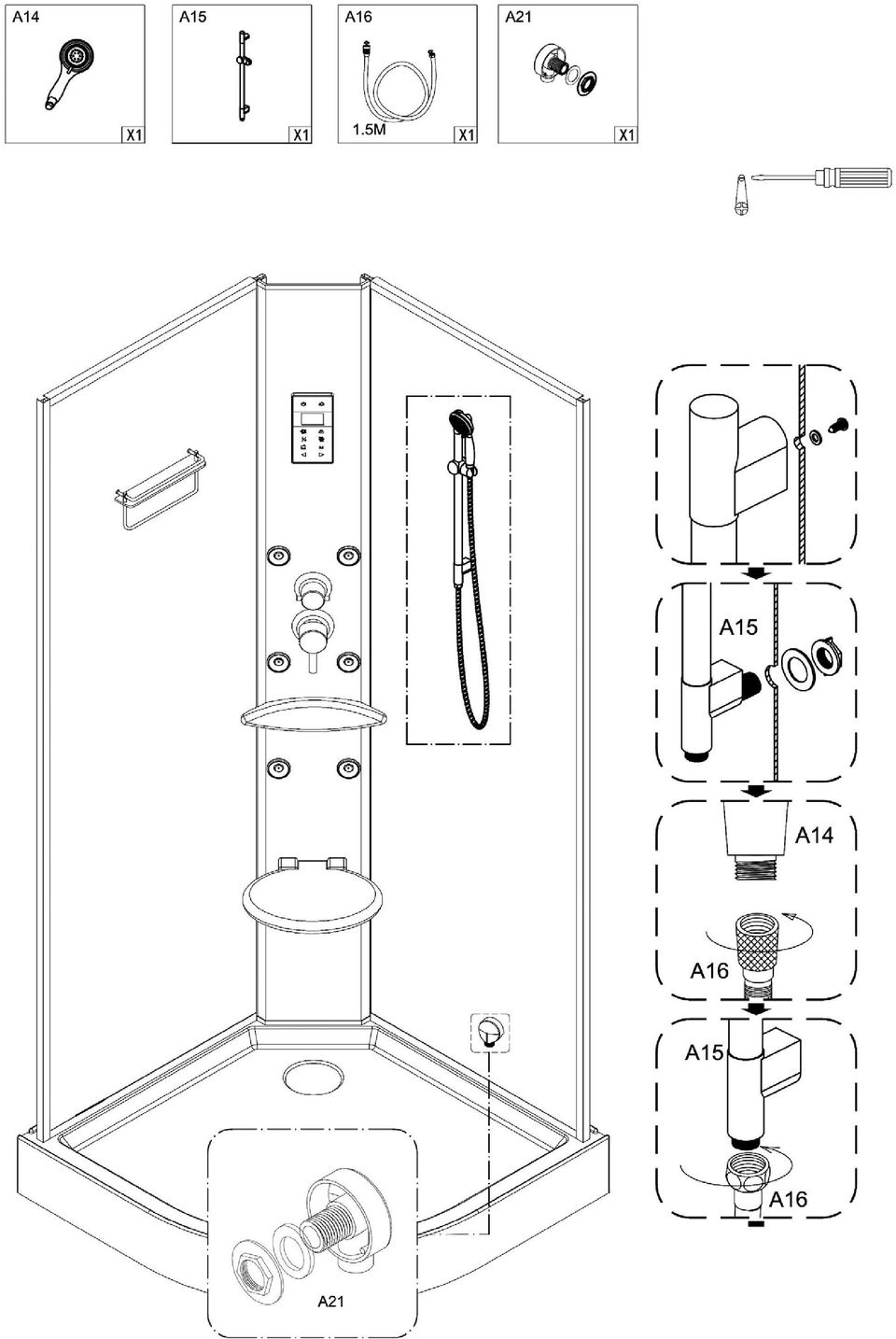

14

15

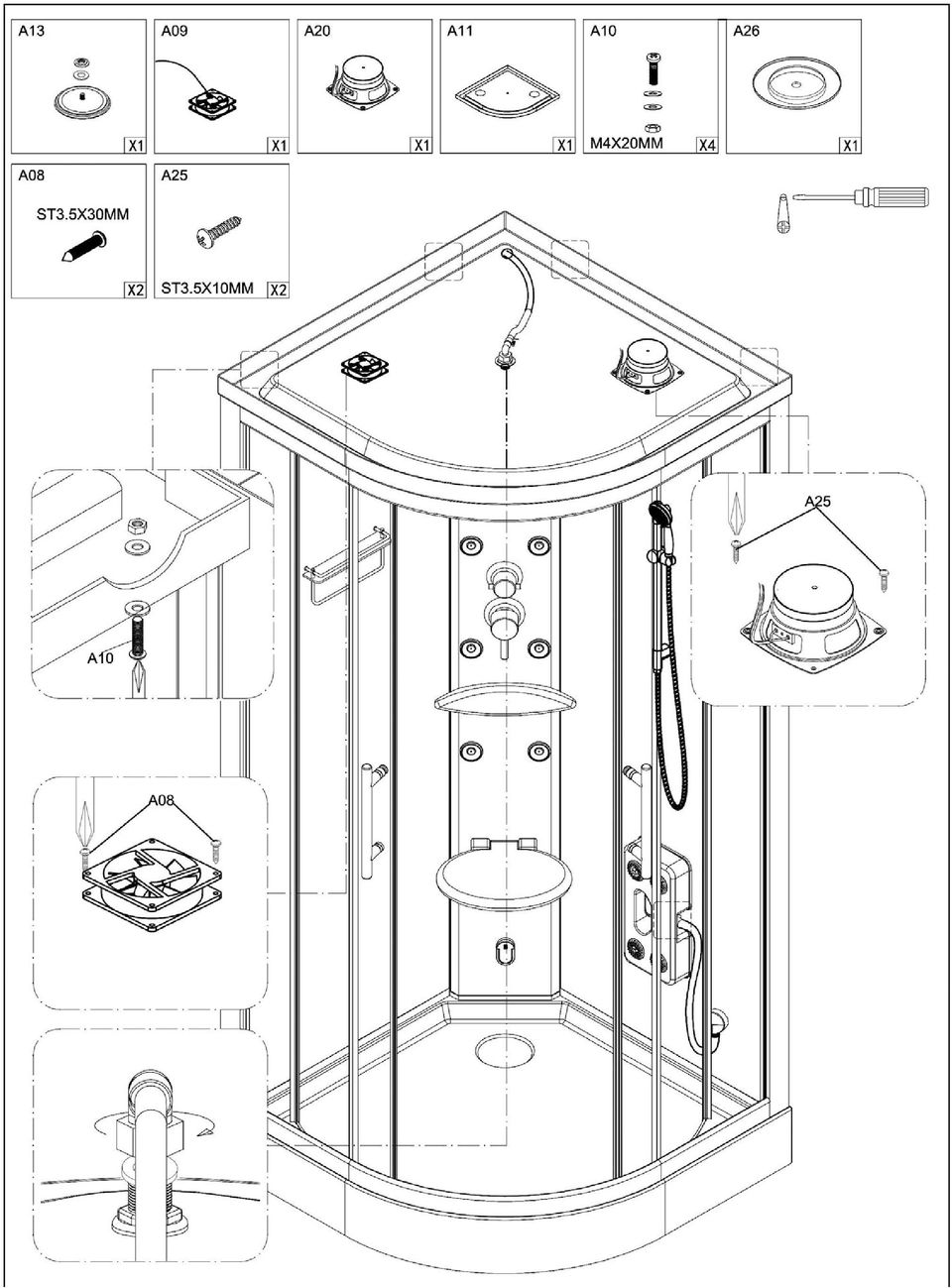

16

17

18 Ovládací panel 1. hlavní vypínač ON / OF 2. přepínač mezi laděním stanic a hlasitostí 3. hlavní přepínač - otáčením doprava anebo doleva zvolíte požadovanou funkci zobrazenou na displeji (music - rádio, alarm, light - světlo, fan - ventilátor). Zvolenou funkci potvrdíte stlačením tlačítka OK. Poznámka: Ovládací panel masážní verze je identický, jen parní funkce nejsou aktivní.

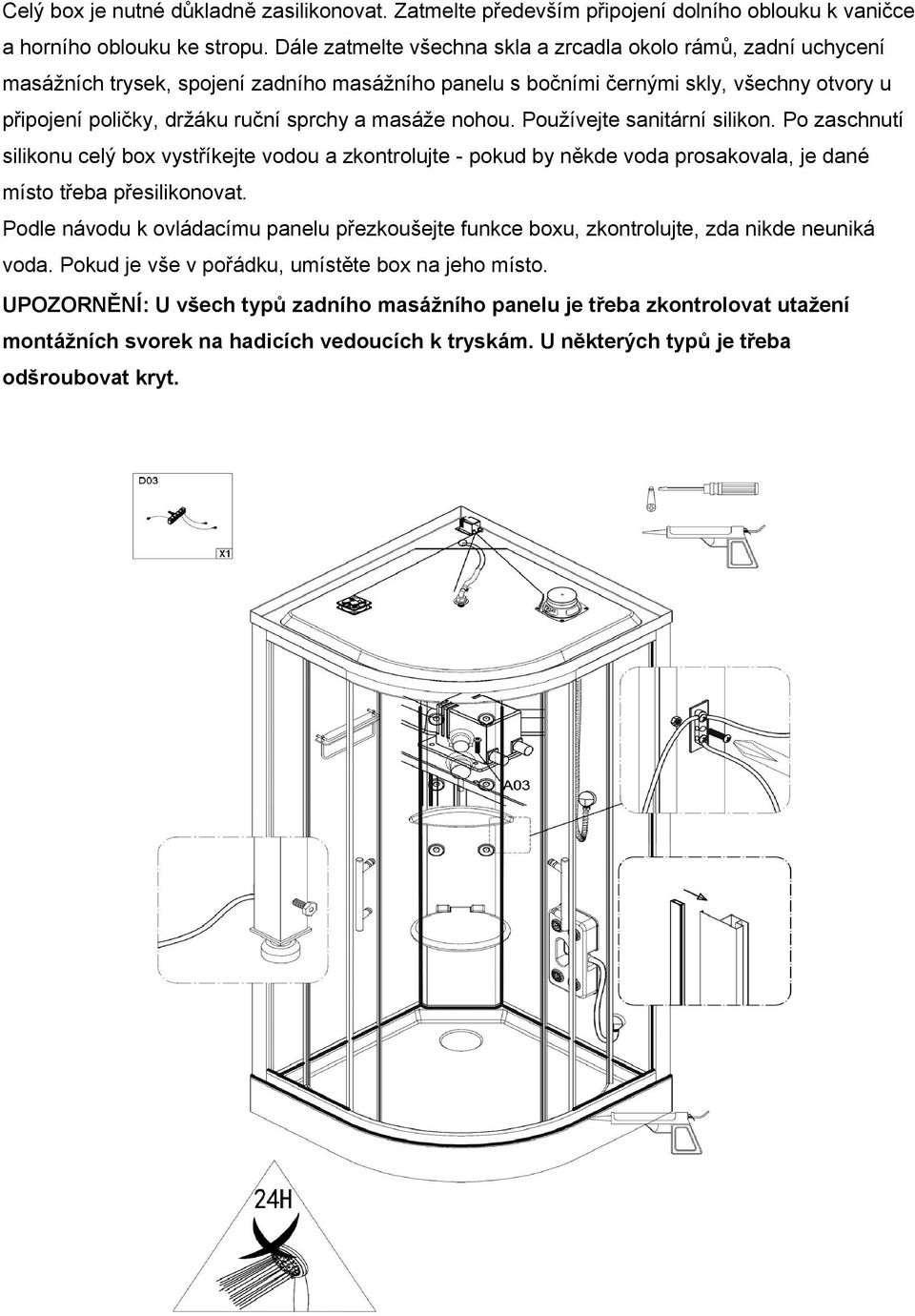

19 Celý box je nutné důkladně zasilikonovat. Zatmelte především připojení dolního oblouku k vaničce a horního oblouku ke stropu. Dále zatmelte všechna skla a zrcadla okolo rámů, zadní uchycení masážních trysek, spojení zadního masážního panelu s bočními černými skly, všechny otvory u připojení poličky, držáku ruční sprchy a masáže nohou. Používejte sanitární silikon. Po zaschnutí silikonu celý box vystříkejte vodou a zkontrolujte - pokud by někde voda prosakovala, je dané místo třeba přesilikonovat. Podle návodu k ovládacímu panelu přezkoušejte funkce boxu, zkontrolujte, zda nikde neuniká voda. Pokud je vše v pořádku, umístěte box na jeho místo. UPOZORNĚNÍ: U všech typů zadního masážního panelu je třeba zkontrolovat utažení montážních svorek na hadicích vedoucích k tryskám. U některých typů je třeba odšroubovat kryt.

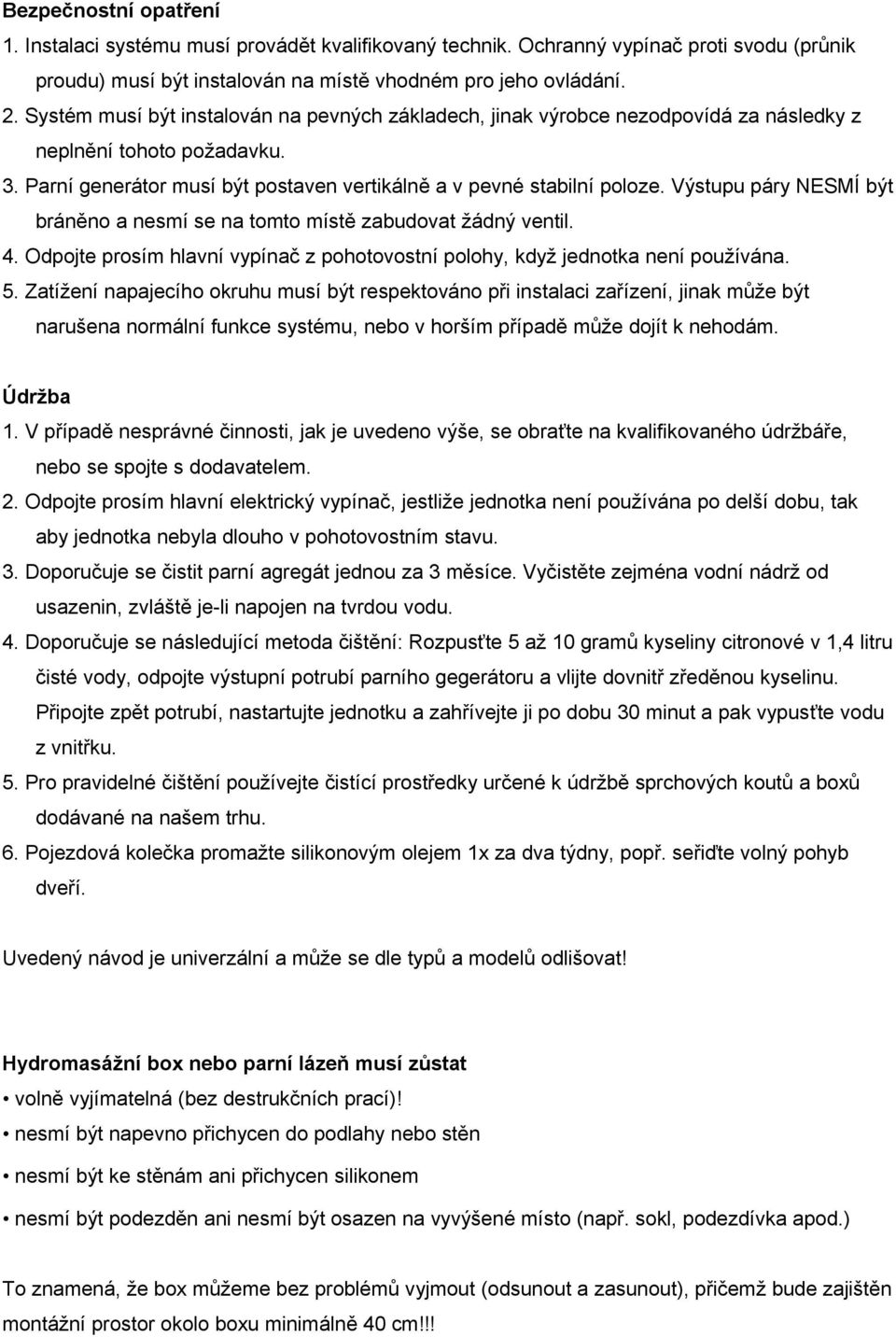

20 Bezpečnostní opatření 1. Instalaci systému musí provádět kvalifikovaný technik. Ochranný vypínač proti svodu (průnik proudu) musí být instalován na místě vhodném pro jeho ovládání. 2. Systém musí být instalován na pevných základech, jinak výrobce nezodpovídá za následky z neplnění tohoto požadavku. 3. Parní generátor musí být postaven vertikálně a v pevné stabilní poloze. Výstupu páry NESMÍ být bráněno a nesmí se na tomto místě zabudovat žádný ventil. 4. Odpojte prosím hlavní vypínač z pohotovostní polohy, když jednotka není používána. 5. Zatížení napajecího okruhu musí být respektováno při instalaci zařízení, jinak může být narušena normální funkce systému, nebo v horším případě může dojít k nehodám. Údržba 1. V případě nesprávné činnosti, jak je uvedeno výše, se obraťte na kvalifikovaného údržbáře, nebo se spojte s dodavatelem. 2. Odpojte prosím hlavní elektrický vypínač, jestliže jednotka není používána po delší dobu, tak aby jednotka nebyla dlouho v pohotovostním stavu. 3. Doporučuje se čistit parní agregát jednou za 3 měsíce. Vyčistěte zejména vodní nádrž od usazenin, zvláště je-li napojen na tvrdou vodu. 4. Doporučuje se následující metoda čištění: Rozpusťte 5 až 10 gramů kyseliny citronové v 1,4 litru čisté vody, odpojte výstupní potrubí parního gegerátoru a vlijte dovnitř zředěnou kyselinu. Připojte zpět potrubí, nastartujte jednotku a zahřívejte ji po dobu 30 minut a pak vypusťte vodu z vnitřku. 5. Pro pravidelné čištění používejte čistící prostředky určené k údržbě sprchových koutů a boxů dodávané na našem trhu. 6. Pojezdová kolečka promažte silikonovým olejem 1x za dva týdny, popř. seřiďte volný pohyb dveří. Uvedený návod je univerzální a může se dle typů a modelů odlišovat! Hydromasážní box nebo parní lázeň musí zůstat volně vyjímatelná (bez destrukčních prací)! nesmí být napevno přichycen do podlahy nebo stěn nesmí být ke stěnám ani přichycen silikonem nesmí být podezděn ani nesmí být osazen na vyvýšené místo (např. sokl, podezdívka apod.) To znamená, že box můžeme bez problémů vyjmout (odsunout a zasunout), přičemž bude zajištěn montážní prostor okolo boxu minimálně 40 cm!!!

21 Přívod vody musí být vždy zakončen ventilem 1/2. Pokud nebude, nelze výrobek na vodu připojit! Ukončení elektrického přívodu k výrobku musí splňovat podmínky stanovené normou ČSN. Bez splnění této podmínky nemůže být výrobek oživen! Rozměry výrobků jsou aktuální ke dni tisku! Upozornění U některých typů výrobků, v kterých jsou vstupní dveře konstrukčně uchycené na pantech, nelze zaručit 100% těsnost. Může proto dojít k přiměřenému úniku vody. Masážní trysky, sprchová růžice, stropní sprcha a hydromasáž nohou se působením vody zanáší vodním kamenem. Pokud se nebude provádět pravidelné čištění, může dojít k ucpání trysek a jejich následnému poškození (např. prasknutí). V tomto případě se nejedná o vady výrobku a tudíž ani o reklamaci!!! Podlaha pod HM boxem musí být z materiálu odolného proti vodě. Pojezdová kolečka a kolejnice je třeba pravidelně každý týden promazávat (např. vodní nebo lékařská vazelína). Zvýší se tím jejich životnost. V případě špatné údržby nebude závada s tím spojená považována za reklamaci. Likvidace obalů a konstrukcí Materiály obalů vyrobené z kartonu jsou vhodné k dalšímu zpracování (recyklaci). Lepící pásku a PE jistící fólii recyklujte. Nevhodné části obalů k recyklaci by se po jejich využití měli bezpečně zlikvidovat schodně se zákonem o odpadech. Po skončení životnosti výrobku, části vhodné k dalšímu využití (např.: ocelové profily, sklo) by se měli dát k recyklaci. Tento spotřebič je označený, v souladu s evropskou Směrnici 2002/96/ES a českým zákonem o odpadních elektrických a elektronických spotřebičích, symbolem přeškrtnutého odpadního kontejneru. Tento symbol informuje spotřebitele, že označený spotřebič po uplynutí doby jeho používání nelze likvidovat odstraněním společně z běžným domácím odpadem. Spotřebitel je povinen odevzdat spotřebič do vhodné sběrny elektrického a elektronického odpadu. Do tvoření systému sběru takových odpadů jsou zapojeny obchody s elektrickým a elektronickým zbožím, místní sběrny takovéhoto zboží i obecní úřady. Řádná likvidace použitých elektrospotřebičů pomáhá zamezit případným škodlivým dopadům na lidské zdraví a na životní prostředí, které by mohly být způsobeny přítomnosti škodlivých složek a nesprávným skladováním a likvidaci takového odpadu. Ve spotřebiči byl omezen výskyt látek, které by mohly negativně působit na životní prostředí jak v době používání spotřebiče, tak po této době.

22
