2 Výkon za mřížemi Celosvětově nejbezpečnější násuvný paticový montážní systém Malá příčina, velký účinek: jako první paticový montážní systém je SMISSLINE TP charakteristický tím, že přístroje a komponenty pod napětím, ale bez zátěže (naprázdno), je možno zasunout do montážní základny a také z ní uvolnit, bez toho, že osoba by musela použít osobní ochranné pomůcky proti úrazu elektrickým proudem. Uživateli se takto otvírají zcela nové perspektivy z hlediska instalace, provozu a flexibility. 0/ CCC45059C00 Přehled Technický katalog SMISSLINE

3 Účinnost, na kterou si můžete sáhnout Instalace přístrojů pod napětím Dokonce bezpečnější: ochrana proti úrazu elektrickým proudem nabývá ještě vyšší bezpečnosti. Náš jedinečný paticový montážní systém SMISSLINE jsme dále aktualizovali přidáním jedné průkopnické inovace. U nového systému SMISSLIME TP je možno nyní instalované komponenty ve stavu naprázdno, avšak pod napětím, zasunout do montážní základny, případně z ní vysunout, bez rizika úrazu elektrickým proudem. Montážní násuvný paticový systém SMISSLINE TP je dokonale bezpečný proti dotyku prsty (IPXB). Při zasouvání nebo vytahování zařízení je tento systém vždy bezpečný z hlediska dotyku. To znamená, že SMISSLINE TP zabraňuje vzniku nebezpečných situací pro personál v důsledku spínacích přepětí nebo náhodných elektrických oblouků. Současně i vyšší flexibilita:možnost rozšiřování a změn systému za provozu Násuvná zařízení/přístroje je možno rychle, bezpečně a snadno přidávat do systému a také instalovaný systém měnit, přímo za provozu. A tuto činnost je možno provádět bez nutnosti použití osobních ochranných pomůcek. Uživatel může využít výhod daných vyšší flexibilitou, ušetřit na instalačních nákladech a časech, dosáhnout úspor při údržbě - a co je důležité - zlepšit celkovou úroveň bezpečnosti. Systém SMISSLINE TP nabízí vyšší dostupnost a provozní bezpečnost než klasické systémy. Přehled Technický katalog SMISSLINE CCC45059C00 0/3

4 Absolutní bezpečnost bez nutnosti použití ochranného vybavení Princip SMISSLINE, který je dále rozvinut Důmyslný systém Click (= cvaknutí) Pomocí jedinečné funkce SMISS CLICK, která je také součástí systému SMISSLINE, je možno snadno zasunout pět různých ochranných zařízení do jednoho násuvného paticového systému, jehož součástí jsou integrované přípojnice. Tímto způsobem SMISSLINE umožňuje nekomplikovanou, modulární a pružnou distribuci elektrické energie se jmenovitými proudy až 00 A. Rychlé zasunutí a zacvaknutí přístrojů, bez problémů, je zásadním požadavkem pro časově úsporné a ekonomické plánování a realizaci zařízení. Systém měření proudu Pod označením CMS se rozumí systém pro měření proudu tekoucího v elektrických větvích. Systém sestává z řídicí jednotky a senzorů (snímačů) s měřicími rozsahy 0A, 40A, 80A. Senzory měří střídavý, stejnosměrný a kombinovaný proud (jeho skutečnou efektivní hodnotu -TRMS). Senzory se připojují k řídicí jednotce 4-pólovým plochým kabelem. Naměřená data můžete dálkově odečítat protokolem s rozhraním RS485 Modbus RTU. 0/4 CCC45059C00 Přehled Technický katalog SMISSLINE

5 SMISSLINE TP: Úspěšný systém, který je nyní bezpečný na dotek prsty Pomocí SMISSLINE TP instalatérské firmy nemusí svým zaměstnancům zajišťovat osobní ochranné pomůcky, Osazení a provoz / rozšíření instalace je nyní možno provést bezpečněji, rychleji a tedy s vyšší účinností. SORTIMENT zařízení, která je možno použít u SMISSLINE TP malé jističe -, -, 3- a 4-pólové proudové chrániče - a 4-pólové kombinace proudový chránič - jistič, - a 4-pólový svodiče přepětí typu odpínače motorový jistič přípojnicový systém, kontaktní lišty do max. 00 A; vstupní napájecí blok do max. 00 A široká řada příslušenství SMISSLINE TP z prvního pohledu Bezpečný: zasouvání a vyjímání komponent/přístrojů pod napětí, ve stavu naprázdno. Pružný: rychlá výměna, snadné rozšíření, možnost situačního rozmístění se smíšenými póly. Ekonomický: šetří čas a prostor díky násuvné (plug-in) technologii. Vhodné vědět: všechna zařízení systému SMISSLINE TP jsou kompatibilní s existujícím násuvným systémem montážních základen SMISSLINE. Přehled Technický katalog SMISSLINE CCC45059C00 0/5

6 Šest různých ochranných zařízení v jednom systému Napájecí blok Svodič přepětí Motorový jistič Montážní základna 3 Motorový jistič 4 Jistič 5 Signálka 6 Mezikus 7 Jistič s nadproudovou ochranou 8 Jistič s nadproudovou ochranou 9 Jistič s nadproudovou ochranou 0 Proudový chránič Pouze zařízení a komponenty s označením TP mohou být instalovány do násuvného paticového systému SMISSLINE TP (ZLS906, ZLS908), odolného proti dotyku. 0/6 CCC45059C00 Přehled Technický katalog SMISSLINE

7 Obsah SMISSLINE Malý jistič S400 Malý jistič S400 M B / Malý jistič S400 M C /3 Malý jistič S400 S400 M D /4 Malý jistič S400 S400 M K /5 Malý jistič S400 S400 M B /6 s chráněným nulovým vodičem Malý jistič S400 M C /7 s chráněným nulovým vodičem Malý jistič S400 M D /8 s chráněným nulovým vodičem Malý jistič S400 M K /9 s chráněným nulovým vodičem Malý jistič S400 UC /0 Malý jistič S400 UC, DC aplikace / Proudový chránič s nadproudovou ochranou (RCBO) -pólový proudový chránič / s nadproudovou ochranou FS40 4-pólový proudový chránič /3 s nadproudovou ochranou FS403 Proudový chránič F404, F40 -pólový a 4-pólový proudový chránič /4 F40, F404 Svodič přepětí OVR404, odpínač IS404 Svodič přepětí, odpínač /5 Výkonový spouštěč motoru MS35 Adaptér pro spouštěč motoru MS35 /6 Příslušenství Pomocný spínač a signálové kontakty /7 Maketa pouzdra; odpojovač nuly; napěťová spoušť /8 Motorický ovládač F4C-ARI /90 Přípojnicový systém Startovací paket, bezpečný proti dotyku /0 3 Montážnízákladny bezpečné proti dotyku /4 Vstupní svorkovnice a komponenty /5 Příslušenství k montážním základnám /6 Kombinovaný (Combi) modul 3 A /7-8 Univerzální adaptéry 3 A a 63 A /9-30 Různé příslušenství /30 Přípojnice/výběrová tabulka pro montážní základny /3 Technický katalog SMISSLINE Objednací údaje CCC45059C00 /

8 Řada S400 M B Malý jistič Icn = 0 ka B podle EN Icn In Typové číslo ABB IT EAN číslo Balicí Šířkach Hmotnost [ka] [A] označení jednotka v g 76 7 modulech 0 4 S40 M-B 4 CCS5700R S40 M-B 6 CCS5700R CCC4008Z CCC40409Z000 CCC40400Z000 CCC4500F000 CCC45066F000 CCC45009F S40 M-B 8 CCS5700R S40 M-B 0 CCS5700R S40 M-B 3 CCS5700R S40 M-B 6 CCS5700R S40 M-B 0 CCS5700R S40 M-B 5 CCS5700R S40 M-B 3 CCS5700R S40 M-B 40 CCS5700R S40 M-B 50 CCS5700R S40 M-B 63 CCS5700R S40 M-B 4 CCS5700R S40 M-B 6 CCS5700R S40 M-B 8 CCS5700R S40 M-B 0 CCS5700R S40 M-B 3 CCS5700R S40 M-B 6 CCS5700R S40 M-B 0 CCS5700R S40 M-B 5 CCS5700R S40 M-B 3 CCS5700R S40 M-B 40 CCS5700R S40 M-B 50 CCS5700R S40 M-B 63 CCS5700R S403 M-B 4 CCS57300R S403 M-B 6 CCS57300R S403 M-B 8 CCS57300R S403 M-B 0 CCS57300R S403 M-B 3 CCS57300R S403 M-B 6 CCS57300R S403 M-B 0 CCS57300R S403 M-B 5 CCS57300R S403 M-B 3 CCS57300R S403 M-B 40 CCS57300R S403 M-B 50 CCS57300R S403 M-B 63 CCS57300R Objednací údaje pro pomocný spínač a signálové kontakty jsou uvedeny na str. /6 / CCC45059C00 Technický katalog SMISSLINE Objednací údaje

9 Řada S400 M C Malý jistič Icn = 0 ka, Icu = 0 50 ka C podle EN a IEC/EN Icu EN Icn EN In Typové číslo ABB IT EAN Balicí Šířkach Hmotnost označení číslo jednotka v g [ka] [ka] [A] 76 7 modulech S40 M-C 0.5 CCS5700R S40 M-C CCS5700R S40 M-C.6 CCS5700R CCC4008Z CCC40409Z000 CCC40400Z000 CCC4500F000 CCC45006F000 CCC4500F S40 M-C CCS5700R S40 M-C 3 CCS5700R S40 M-C 4 CCS5700R S40 M-C 6 CCS5700R S40 M-C 8 CCS5700R S40 M-C 0 CCS5700R S40 M-C 3 CCS5700R S40 M-C 6 CCS5700R S40 M-C 0 CCS5700R S40 M-C 5 CCS5700R S40 M-C 3 CCS5700R S40 M-C 40 CCS5700R S40 M-C 50 CCS5700R S40 M-C 63 CCS5700R S40 M-C 0.5 CCS5700R S40 M-C CCS5700R S40 M-C.6 CCS5700R S40 M-C CCS5700R S40 M-C 3 CCS5700R S40 M-C 4 CCS5700R S40 M-C 6 CCS5700R S40 M-C 8 CCS5700R S40 M-C 0 CCS5700R S40 M-C 3 CCS5700R S40 M-C 6 CCS5700R S40 M-C 0 CCS5700R S40 M-C 5 CCS5700R S40 M-C 3 CCS5700R S40 M-C 40 CCS5700R S40 M-C 50 CCS5700R S40 M-C 63 CCS5700R S403 M-C 0.5 CCS57300R S403 M-C CCS57300R S403 M-C.6 CCS57300R S403 M-C CCS57300R S403 M-C 3 CCS57300R S403 M-C 4 CCS57300R S403 M-C 6 CCS57300R S403 M-C 8 CCS57300R S403 M-C 0 CCS57300R S403 M-C 3 CCS57300R S403 M-C 6 CCS57300R S403 M-C 0 CCS57300R S403 M-C 5 CCS57300R S403 M-C 3 CCS57300R S403 M-C 40 CCS57300R S403 M-C 50 CCS57300R S403 M-C 63 CCS57300R Technický katalog SMISSLINE Objednací údaje CCC45059C00 /3

10 Řada S400 M D Malý jistič Icn = 0 ka D podle EN Icn In Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost [ka] [A] označení jednotka v g 76 7 modulech 0 6 S40 M-D 6 CCS5700R S40 M-D 8 CCS5700R CCC4008Z CCC40409Z000 CCC40400Z000 CCC45003F000 CCC45007F000 CCC450F S40 M-D 0 CCS5700R S40 M-D 3 CCS5700R S40 M-D 6 CCS5700R S40 M-D 0 CCS5700R S40 M-D 5 CCS5700R S40 M-D 3 CCS5700R S40 M-D 40 CCS5700R S40 M-D 50 CCS5700R S40 M-D 63 CCS5700R S40 M-D 6 CCS5700R S40 M-D 8 CCS5700R S40 M-D 0 CCS5700R S40 M-D 3 CCS5700R S40 M-D 6 CCS5700R S40 M-D 0 CCS5700R S40 M-D 5 CCS5700R S40 M-D 3 CCS5700R S40 M-D 40 CCS5700R S40 M-D 50 CCS5700R S40 M-D 63 CCS5700R S403 M-D 6 CCS57300R S403 M-D 8 CCS57300R S403 M-D 0 CCS57300R S403 M-D 3 CCS57300R S403 M-D 6 CCS57300R S403 M-D 0 CCS57300R S403 M-D 5 CCS57300R S403 M-D 3 CCS57300R S403 M-D 40 CCS57300R S403 M-D 50 CCS57300R S403 M-D 63 CCS57300R Objednací údaje pro pomocný spínač a signálové kontakty jsou uvedeny na str. /6 /4 CCC45059C00 Technický katalog SMISSLINE Objednací údaje

11 Řada S400 M K Malý jistič (MCB) Icu = 0 50 ka K podle IEC/EN Icu In Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost [ka] [A] označení jednotka v g 76 7 modulech S40 M-K 0.5 CCS5700R S40 M-K CCS5700R S40 M-K.6 CCS5700R CCC4040Z CCC40403Z CCC40404Z000 CCC45004F000 CCC45008F000 CCC450F S40 M-K CCS5700R S40 M-K 3 CCS5700R S40 M-K 4 CCS5700R S40 M-K 6 CCS5700R S40 M-K 8 CCS5700R S40 M-K 0 CCS5700R S40 M-K 3 CCS5700R S40 M-K 6 CCS5700R S40 M-K 0 CCS5700R S40 M-K 5 CCS5700R S40 M-K 3 CCS5700R S40 M-K 40 CCS5700R S40 M-K 50 CCS5700R S40 M-K 63 CCS5700R S40 M-K 0.5 CCS5700R S40 M-K CCS5700R S40 M-K.6 CCS5700R S40 M-K CCS5700R S40 M-K 3 CCS5700R S40 M-K 4 CCS5700R S40 M-K 6 CCS5700R S40 M-K 8 CCS5700R S40 M-K 0 CCS5700R S40 M-K 3 CCS5700R S40 M-K 6 CCS5700R S40 M-K 0 CCS5700R S40 M-K 5 CCS5700R S40 M-K 3 CCS5700R S40 M-K 40 CCS5700R S40 M-K 50 CCS5700R S40 M-K 63 CCS5700R S403 M-K 0.5 CCS57300R S403 M-K CCS57300R S403 M-K.6 CCS57300R S403 M-K CCS57300R S403 M-K 3 CCS57300R S403 M-K 4 CCS57300R S403 M-K 6 CCS57300R S403 M-K 8 CCS57300R S403 M-K 0 CCS57300R S403 M-K 3 CCS57300R S403 M-K 6 CCS57300R S403 M-K 0 CCS57300R S403 M-K 5 CCS57300R S403 M-K 3 CCS57300R S403 M-K 40 CCS57300R S403 M-K 50 CCS57300R S403 M-K 63 CCS57300R Technický katalog SMISSLINE Objednací údaje CCC45059C00 /5

12 S400 M B Malý jistič s chráněným nulovým vodičem Icn = 0 ka B podle EN Icn In Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost [ka] [A] označení jednotka v g 76 7 modulech 0 6 S40 M-B 6NP CCS5703R S40 M-B 8NP CCS5703R S40 M-B 0NP CCS5703R /N 4/N CCC40409Z /N 4 6 8/N CCC4040Z000 CCC4503F000 CCC4507F S40 M-B 3NP CCS5703R S40 M-B 6NP CCS5703R S40 M-B 0NP CCS5703R S40 M-B 5NP CCS5703R S40 M-B 3NP CCS5703R S40 M-B 40NP CCS5703R S40 M-B 50NP CCS5703R S40 M-B 63NP CCS5703R S403 M-B 6NP CCS57303R S403 M-B 8NP CCS57303R S403 M-B 0NP CCS57303R S403 M-B 3NP CCS57303R S403 M-B 6NP CCS57303R S403 M-B 0NP CCS57303R S403 M-B 5NP CCS57303R S403 M-B 3NP CCS57303R S403 M-B 40NP CCS57303R S403 M-B 50NP CCS57303R S403 M-B 63NP CCS57303R Objednací údaje pro pomocný spínač a signálové kontakty jsou uvedeny na str. /6 Nulový vodič je chráněn na 00% jmenovité hodnoty pólového (fázového) vodiče. /6 CCC45059C00 Technický katalog SMISSLINE Objednací údaje

13 S400 M C Malý jistič (MCB) s chráněným nulovým vodičem Icn = 0 ka, Icu = 0 50 ka C podle EN a IEC/EN Icu podle Icn podle In Typové Číslo ABB IT Číslo Balicí Šířka Hmotnost označení EAN jednotka v g [ka] [ka] [A] 76 7 modulech 50 0 S40 M-C NP CCS5703R S40 M-C 3NP CCS5703R S40 M-C 4NP CCS5703R /N 4/N CCC40409Z /N 4 6 8/N CCC4040Z000 CCC4504F000 CCC4508F S40 M-C 6NP CCS5703R S40 M-C 8NP CCS5703R S40 M-C 0NP CCS5703R S40 M-C 3NP CCS5703R S40 M-C 6NP CCS5703R S40 M-C 0NP CCS5703R S40 M-C 5NP CCS5703R S40 M-C 3NP CCS5703R S40 M-C 40NP CCS5703R S40 M-C 50NP CCS5703R S40 M-C 63NP CCS5703R S403 M-C NP CCS57303R S403 M-C 3NP CCS57303R S403 M-C 4NP CCS57303R S403 M-C 6NP CCS57303R S403 M-C 8NP CCS57303R S403 M-C 0NP CCS57303R S403 M-C 3NP CCS57303R S403 M-C 6NP CCS57303R S403 M-C 0NP CCS57303R S403 M-C 5NP CCS57303R S403 M-C 3NP CCS57303R S403 M-C 40NP CCS57303R S403 M-C 50NP CCS57303R S403 M-C 63NP CCS57303R Objednací údaje pro pomocný spínač a signálové kontakty jsou na str. /6 Nulový vodič je chráněn na úrovni 00% jmenovité hodnoty pólového (fázového) vodiče. Technický katalog SMISSLINE Objednací údaje CCC45059C00 /7

14 S400 M D Malý jistič s chráněným nulovým vodičem Icn = 0 ka D, podle EN Icn In Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost [ka] [A] označení jednotka v g 76 7 modulech 0 0 S40 M-D 0NP CCS5703R S40 M-D 3NP CCS5703R S40 M-D 6NP CCS5703R /N 4/N CCC40403Z000 CCC4505F000 CCC4509F S40 M-D 0NP CCS5703R S40 M-D 5NP CCS5703R S40 M-D 3NP CCS5703R S40 M-D 40NP CCS5703R S40 M-D 50NP CCS5703R S40 M-D 63NP CCS5703R S403 M-D 0NP CCS57303R S403 M-D 3NP CCS57303R S403 M-D 6NP CCS57303R S403 M-D 0NP CCS57303R S403 M-D 5NP CCS57303R S403 M-D 3NP CCS57303R S403 M-D 40NP CCS57303R S403 M-D 50NP CCS57303R S403 M-D 63NP CCS57303R /N 6 8/N CCC40405Z000 Objednací údaje pro pomocný spínač a signálové kontakty jsou uvedeny na str. /6 Nulový vodič je chráněn na úrovni 00% jmenovité hodnoty pólového (fázového) vodiče. /8 CCC45059C00 Technický katalog SMISSLINE Objednací údaje

15 S400 M K Malý jistič s chráněným nulovým vodičem Icu = 0 50 ka K, podle IEC/EN Icu In Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost [ka] [A] označení jednotka v g 76 7 modulech S40 M-K 0.5NP CCS5703R S40 M-K NP CCS5703R S40 M-K.6NP CCS5703R /N 4/N CCC40403Z /N 4 6 8/N CCC40405Z000 CCC4506F000 CCC4500F S40 M-K NP CCS5703R S40 M-K 3NP CCS5703R S40 M-K 4NP CCS5703R S40 M-K 6NP CCS5703R S40 M-K 8NP CCS5703R S40 M-K 0NP CCS5703R S40 M-K 3NP CCS5703R S40 M-K 6NP CCS5703R S40 M-K 0NP CCS5703R S40 M-K 5NP CCS5703R S40 M-K 3NP CCS5703R S40 M-K 40NP CCS5703R S40 M-K 50NP CCS5703R S40 M-K 63NP CCS5703R S403 M-K 0.5NP CCS57303R S403 M-K NP CCS57303R S403 M-K.6NP CCS57303R S403 M-K NP CCS57303R S403 M-K 3NP CCS57303R S403 M-K 4NP CCS57303R S403 M-K 6NP CCS57303R S403 M-K 8NP CCS57303R S403 M-K 0NP CCS57303R S403 M-K 3NP CCS57303R S403 M-K 6NP CCS57303R S403 M-K 0NP CCS57303R S403 M-K 5NP CCS57303R S403 M-K 3NP CCS57303R S403 M-K 40NP CCS57303R S403 M-K 50NP CCS57303R S403 M-K 63NP CCS57303R Objednací údaje pro pomocný spínač a signálové kontakty jsou uvedeny na str. /6 Nulový vodič je chráněn na úrovni 00% jmenovité hodnoty pólového (fázového) vodiče. Technický katalog SMISSLINE Objednací údaje CCC45059C00 /9

16 S400 M-UC Malý jistič Icu = 0 50 ka C, podle IEC/EN Icu In Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost [ka] [A] označení jednotka v g 76 7 modulech S40M-UCC0.5 CCS5600R S40M-UCC CCS5600R S40M-UCC.6 CCS5600R CCC4536F S40M-UCC CCS5600R S40M-UCC3 CCS5700R S40M-UCC4 CCS5700R S40M-UCC6 CCS5700R P 5 V= 0 8 S40M-UCC8 CCS5700R S40M-UCC0 CCS5700R S40M-UCC3 CCS5700R Z00445.eps 0 6 S40M-UCC6 CCS5700R S40M-UCC0 CCS5700R S40M-UCC5 CCS5700R S40M-UCC3 CCS5700R S40M-UCC40 CCS5700R S40M-UCC50 CCS5700R S40M-UCC63 CCS5700R S40M-UCC0.5 CCS5600R S40M-UCC CCS5600R S40M-UCC.6 CCS5600R CCC4538F S40M-UCC CCS5600R S40M-UCC3 CCS5700R S40M-UCC4 CCS5700R S40M-UCC6 CCS5700R S40M-UCC8 CCS5700R P 50 V= 0 0 S40M-UCC0 CCS5700R S40M-UCC3 CCS5700R Z00446.eps 0 6 S40M-UCC6 CCS5700R S40M-UCC0 CCS5700R S40M-UCC5 CCS5700R S40M-UCC3 CCS5700R S40M-UCC40 CCS5700R S40M-UCC50 CCS5700R S40M-UCC63 CCS5700R Objednací údaje pro pomocný spínač a signálové kontakty jsou uvedeny na str. /6 Schéma zapojení, jednopólové (max. 5 V=) S40M-UCC zátěž Schéma zapojení, dvoupólové (max. 50 V=) S40M-UCC zátěž 3 4 síť Z00003.eps síť Z00004.eps /0 CCC45059C00 Technický katalog SMISSLINE Objednací údaje

17 S400 UC, DC (stejnosměrná) aplikace Malý jistič Icu = 0 50 ka Z podle IEC/EN Icu In Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost [ka] [A] označení jednotka v g 76 7 unit modulech S40M-UCZ0.5 CCS5600R S40M-UCZ CCS5600R S40M-UCZ.6 CCS5600R CCC4537F S40M-UCZ CCS5600R S40M-UCZ3 CCS5700R S40M-UCZ4 CCS5700R S40M-UCZ6 CCS5700R P 5 V= 0 8 S40M-UCZ8 CCS5700R S40M-UCZ0 CCS5700R S40M-UCZ3 CCS5700R Z00445.eps 0 6 S40M-UCZ6 CCS5700R S40M-UCZ0 CCS5700R S40M-UCZ5 CCS5700R S40M-UCZ3 CCS5700R S40M-UCZ40 CCS5700R S40M-UCZ50 CCS5700R S40M-UCZ63 CCS5700R S40M-UCZ0.5 CCS5600R S40M-UCZ CCS5600R S40M-UCZ.6 CCS5600R S40M-UCZ CCS5600R CCC4539F S40M-UCZ3 CCS5700R S40M-UCZ4 CCS5700R S40M-UCZ6 CCS5700R S40M-UCZ8 CCS5700R P 50 V= 0 0 S40M-UCZ0 CCS5700R S40M-UCZ3 CCS5700R Z00446.eps 0 6 S40M-UCZ6 CCS5700R S40M-UCZ0 CCS5700R S40M-UCZ5 CCS5700R S40M-UCZ3 CCS5700R S40M-UCZ40 CCS5700R S40M-UCZ50 CCS5700R S40M-UCZ63 CCS5700R Objednací údaje pro pomocný spínač a signálové kontakty jsou uvedeny na str. /6 Schéma zapojení, jednopólové (max. 5 V=) S40M-UCZ zátěž Schéma zapojení, dvoupólové (max. 50 V=) S40M-UCZ zátěž 3 4 síť Z00003.eps síť Z00004.eps Technický katalog SMISSLINE Objednací údaje CCC45059C00 /

18 FS40 -pólové proudové chrániče RCBO / 3/4/N / 4/3/N CCC40407Z000 CCC4503F000 -pólové proudové chrániče s nadproudovou ochranou, řada FS40E (RCBO) Jmenovitá vypínací schopnost 6 ka, B, C I n In Icn Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost [ma] [A] [ka] označení jednotka v g 76 7 modulech FS40 E-B 3/0.03 CCL56E FS40 E-B 6/0.03 CCL56E FS40 E-B 0/0.03 CCL56E FS40 E-B 5/0.03 CCL56E FS40 E-B 3/0.03 CCL56E FS40 E-C 3/0.03 CCL56E FS40 E-C 6/0.03 CCL56E FS40 E-C 0/0.03 CCL560E FS40 E-C 5/0.03 CCL560E FS40 E-C 3/0.03 CCL560E FS40 E-C0/0. CCL560E FS40 E-C5/0. CCL560E FS40 E-C3/0. CCL560E pólové proudové chrániče s nadproudovou ochranou, řada FS40M (RCBO) Jmenovitá vypínací schopnost 0 ka, B, C FS40 M-B 0/0.03 CCL560E FS40 M-B 3/0.03 CCL560E FS40 M-B 6/0.03 CCL560E FS40 M-C 6/0.0 CCL56000E FS40 M-C 6/0.03 CCL5600E FS40 M-C6/0. CCL560E FS40 M-C 0/0.03 CCL560E FS40 M-C0/0. CCL560E FS40 M-C 3/0.0 CCL5600E FS40 M-C 3/0.03 CCL560E FS40 M-C 6/0.0 CCL5600E FS40 M-C 6/0.03 CCL560E FS40 M-C6/0. CCL560E pólové proudové chrániče, s krátkodobou prodlevou, s nadproudovou ochranou řada FS40 M K (6 ka and 0 ka, C) and FS40 E K (RCBO) Rated breaking capacity FS40 M K-C 0/0.03 CCL5630E FS40 M K-C 3/0.03 CCL5630E FS40 M K-C 6/0.03 CCL5630E FS40 E K-C 0/0.03 CCL5630E FS40 E K-C 5/0.03 CCL5630E FS40 E K-C 3/0.03 CCL5630E Objednací údaje pro pomocný spínač a signálové kontakty jsou uvedeny na str. /6 / CCC45059C00 Technický katalog SMISSLINE Objednací údaje

19 FS403 4-pólové RCBO CCC45500F000 4-pólový proudový chránič s nadproudovou ochranou FS403 (RCBO) B,C I n In Icn Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost [ma] [A] [ka] jednotka v g 76 7 modulech FS403M-B0/0.03 CCL5640E FS403M-B3/0.03 CCL5640E FS403M-B6/0.03 CCL5640E FS403E-B0/0.03 CCL564E FS403E-B5/0.03 CCL564E FS403E-B3/0.03 CCL564E FS403M-C0/0.03 CCL5640E FS403M-C3/0.03 CCL5640E FS403M-C6/0.03 CCL5640E FS403E-C0/0.03 CCL564E FS403E-C5/0.03 CCL564E FS403E-C3/0.03 CCL564E FS403M-C6/0. CCL564E FS403M-C0/0. CCL564E FS403M-C6/0. CCL5640E FS403E-C0/0. CCL564E FS403E-C5/0. CCL564E FS403E-C3/0. CCL6369E Technický katalog SMISSLINE Objednací údaje CCC45059C00 /3

20 F40, F404 - a 4-pólové proudový chránič -pólový proudový chránič, řada F40 (RCCB) I n In Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost / 3/4/N / 4/3/N CCC40406Z000 CCC450F000 [ma] [A] označení jednotka v g 76 7 modulech 0 5 F40 A 5/0.0 CCF5500E F40 A 5/0.03 CCF550E F40 A 40/0.03 CCF550E F40 A 40/0. CCF5500E pólový proudový chránič s krátkodobou prodlevou, řada F40 K F40 A-K 40/0.03 CCF5530E pólový proudový chránič, řada F404 (RCCB) 30 5 F404 A 5/0.03 CCF5440E / 3/4 5/6 7/8/N / 4/3 6/5 8/7/N CCC40408Z000 CCC4505F F404 A 40/0.03 CCF5440E F404 A 40/0. CCF5440E F404 A 40/0.3 CCF54430E F404 A 63/0.03 CCF5440E F404 A 63/0. CCF5440E F404 A 63/0.3 CCF54430E F404 A 63/0.5 CCF60057E pólový proudový chránič, s krátkou časovou prodlevou, řada F404 K (RCCB) F404 A-K 40/0.03 CCF54430E F404 A-K 40/0. CCF54430E F404 A-K 63/0.03 CCF54430E pólový selektivní proudový chránič (bez nadproudové ochrany), řada F404 S (RCCB) F404 A-S 63/0. CCF5440E F404 A-S 63/0.3 CCF54430E pólový proudový chránič, speciálního provedení, pro 6 /3 Hz, řada F404 LF (RCCB) F404 A-LF 63/0.03 CCF5440E F404 A-LF 63/0.3 CCF54430E Objednací údaje pro pomocný spínač a signálové kontakty jsou uvedeny na str. /6 /4 CCC45059C00 Technický katalog SMISSLINE Objednací údaje

21 Svodič přepětí, odpínač CCC45030F000 Svodič přepětí OVR404 Isn (8/0 µs) Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost [ka] označení jednotka v g 76 7 modulech 5 OVR404 TNS CCF54460E PE 4 L L L3 N CCC40409Z000 CCC4508F000 Odpínač IS404 In Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost [A] označení jednotka v g 76 7 modulech 63 IS CCF54460E Objednací údaje pro pomocný spínač a signálové kontakty jsou uvedeny na str. /6 / 3/4 5/6 7/8/N / 4/3 6/5 8/7/N CCC404030Z000 CCC4569F000 Kryt odpínače IS 404/F 404 Kryt pro napájecí svorky Typové Číslo ABB IT Číslo EAN Balicí Hmotnost označení jednotka g 76 7 ZFI30 CCA60560R Technický katalog SMISSLINE Objednací údaje CCC45059C00 /5

22 Adaptér pro motorový spouštěč MS6, MS3, MS CCC4568F000 CCC45600F000 CCC4560F000 CCC45776F000 CCC45764F000 Adaptér pro MS6, MS3 Označení Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jednotka v g 76 7 modulech Adapter MS6/3 ZMS930 CCA850R ,5 30 L3 přívod vodičů zespodu Adapter MS6/3 ZMS93 CCA85R ,5 6 L3LALB přívod vodičů zespodu Adapter MS6/3 ZMS93 CCA854R ,5 30 L3 přívod vodičů zespodu Adapter MS6/3 ZMS933 CCA856R ,5 6 L3LALB přívod vodičů zespodu Adapter MS6/3 ZMS934 CCA85R ,5 34 prázdný Vložený ZMS935 CCA866R ,5 7 dílec 9 mm Adapter MS6/3 ZMS937 CCA855R ,5 58 L3LA přívod vodičů zespodu Adapter MS6/3 ZMS936 CCA85R ,5 58 L3LA přívod vodičů zespodu CCC45F000 Adaptérová deska pro připojení MS35 na přípojnici; s násuvnými kontakty Typové Číslo ABB IT Číslo EAN Balicí Hmotnost označení jednotka g L ZMS95 CCF0087R L, N(0A) ZMS96 CCF0088R L, N(0A) ZMS97 CCF0089R L3, N(0A) ZMS98 CCF0080R L (revezibilní) ZMS99 CCF0060R Pomocný spínač a signálové kontakty, připojovací pomůcka Kontaktní kolík, krátký Číslo ABB IT Číslo EAN Balicí Hmotnost jednotka g 76 7 pro napájení CCF00794R z pomocných přípojnic ZMS 95 MS35 / ZLS 5.., In max. 3 A ZMS 96 MS35, In max. 0 A ZMS 97 MS35, In max. 0 A ZMS 98 MS35, In max. 0 A ZMS 99 MS35, In max. 0 A /6 CCC45059C00 Technický katalog SMISSLINE Objednací údaje

23 Pomocný spínač a signálové kontakty MCB S400, RCCB F404, RCCB F40, RCBO FS CCC4509Z000 CCC4509F000 CCC450F000 CCC457F000 Pomocný spínač a signálové kontakty jsou dodávány jako jeden kontaktní dílec. Souhrnný alarm signálového kontaktu je řešen dvěma kontaktními dílci. Pomocný spínač Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jednotka v g 76 7 modulech Pro montáž na levou stranu jističů S400, chráničů F40, FS40, FS403 NO a NC HK400-L CCS500900R NO HK4000-L CCF0R NC HK4000-L CCF04R pro montáž na pravou stranu RCB F404, MCB S400 a IS404 NO a NC HK400-R CCS500900R NO HK4000-R CCF03R NC HK4000-R CCF05R CCC4503Z000 CCC4509Z000 CCC456F CCC4509Z000 Signálové kontakty Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jednotka v g 76 7 modulech pro montáž na levou stranu jističe S400, chráničů RCCB F40, RCBO FS40, FS403 NO a NC SK400-L CCS500900R NO SK4000-L CCF06R NC SK4000-L CCF064R pro montáž na pravou stranu chrániče RCCB F404 a jističe MCB S400 NO a NC SK400-R CCS500900R NO SK4000-R CCF063R NC SK4000-R CCF065R Signálový kontakt pro souhrnný alarm a pomocný kontakt Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jednotka v g 76 7 modulech pro montáž na levou stranu CCC45030Z000 CCC45F CCC45030Z000 CCC45F000 NO SK4000-L SA CCS500900R NO HK4000-L SA CCF0R pro montáž na pravou stranu NO SK4000-R SA CCS500900R NO HK4000-R SA CCF03R Souhrnný (kolektivní) alarm, signálový kontakt, kontakty pro pomocné přípojnice LA, LB Levné řešení pro kolektivní alarm, které je možno implementovat uvedeným uspořádáním, bez nutnosti dalšího vodičového připojování. CCC45079F000 Technický katalog SMISSLINE Objednací údaje CCC45059C00 /7

24 Maketa pouzdra, odpojovač nuly, napěťová vypínací cívka C C C3 C4 CCC4508Z000 CCC45034F000 CCC45033F000 Maketa pouzdra kvůli snazšímu připojování pro montáž na levou nebo pravou stranu MCB S400, RCCB F40, RCCB F404, RCBO FS40 Přípravek pro snazší Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost připojení označení jednotka v g 76 7 modulech AS400 CCS500900R Maketa pouzdra Kompenzace na 8 mm ZLS93 CCS500900R CCC456F000 CCC4563F000 Kontaktní dílce pro pomocný spínač a signálové kontakty Kontaktní dílec pro ZLS63 CCS500900R Souprava 00 HK/SK LA, LB obsahuje Balení obsahuje 00 položek 00 položek Kontaktní dílec pro ZLS635 CC50307R Souprava 0 HK/SK LA, LB obsahuje Balení obsahuje 00 položek 0 položek Kontaktní kolík ZLS633 CCS500900R Souprava obsahuje 0 položek Odpojovač nulového vodiče Na zatěžovací straně je na svorku možno připojit dva samostatné vodiče CCC45035F000 CCC45036F000 Odpojovač nuly NT40 63 CCS500900R mm Odpojovač nuly NT40 63 CCS500900R mm Kompenzace na 8 mm ZLS78 CCS400900R Sáček for NT40 63 obsahuje 5 položek C C CCC40404F000 C C CCC457Z000 Napěťová vypínací cívka (spoušť pomocným proudem) Funkce: dálkové vypnutí přístroje přiložením napětí. Vhodná pro jističe řady S400. Jmenovité napětí Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jednotka v g modulech 60 V AC/DC S C-A CDS R V AC/DC, 0 50 V DC S C-A CDS R Objednávky pro tyto dva typy je možno vyřizovat přes DESTO. /8 CCC45059C00 Technický katalog SMISSLINE Objednací údaje

25 Motorický pohon F4C-ARI Objednací kódy, rozměry CCC4549F000 Motoricky ovládané zařízení pro dálkové zapnutí/vypnutí, s funkcí opětného zapnutí proudových chráničů F A Napájecí napětí 30 V AC; 48 V DC integrovaný pomocný kontakt Typové označení Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost jednotka v modulech g F4C-CM CSF04986R Pro napájecí napětí 30V je třeba použít bezpečnostní oddělovací transformátor TS6/ (CSM640R40R08). Motoricky ovládaná jednotka pro automatické opětné zapnutí (autorecloser), pro proudové chrániče F A Napájecí napětí 30 V AC; 48 V DC integrovaný pomocný kontakt Typové označení Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost jednotka v modulech g F4C-ARI CSF04987R Pro napájecí napětí 30V je třeba použít bezpečnostní oddělovací transformátor TS6/ (CSM640R40R08). Bezpečnostní (zvonkový) transformátor Typové označení Číslo ABB IT Číslo EAN Balicí Hmotnost jednotka g TS6/ CSM640R Technický katalog SMISSLINE Objednací údaje CCC45059C00 /9

26 Systém měření proudu CCC4800F000 CCC48008F000 Sensory 8 mm pro Systém pro M compact a smissline Označení Typové označení Číslo ABB IT Číslo EAN Balicí Hmotnost jednotka v g 80 A TRMS CMS-00PS CCA88000R A TRMS CMS-0PS CCA8800R A TRMS CMS-0PS CCA8800R Měřící jednotka Modbus RTU CMS- 600 CCA880000R CCC48006F000 CCC4805F000 Příslušenství Plochý kabel m CMS-800 CCA88048R sada 35 ks konektorů CMS-80 CCA88045R /0 CCC45059C00 Technický katalog SMISSLINE Objednací údaje

27 Startovací paket Touch proof (bezpečný proti dotyku) 3L CCC45689F000 Startovací paket 3L: L, L, L3 Možná Délka přípojnic Délka přípojnice Typové Číslo Číslo Balicí Hmotnost řešení včetně koncového označení ABB IT EAN jednotka g dílu mont. zákl. mm mm PLE 3L ZLS905E8-3L CCA833R PLE 3L ZLS905E0-3L CCA8300R PLE 3L ZLS905E-3L CCA830R PLE 3L ZLS905E4-3L CCA8304R PLE 3L ZLS905E6-3L CCA8306R PLE 3L ZLS905E8-3L CCA8308R PLE 3L ZLS905E30-3L CCA830R PLE 3L ZLS905E3-3L CCA83R PLE 3L ZLS905E34-3L CCA834R PLE 3L ZLS905E36-3L CCA836R PLE 3L ZLS905E38-3L CCA838R PLE 3L ZLS905E40-3L CCA830R PLE 3L ZLS905E4-3L CCA83R PLE 3L ZLS905E44-3L CCA834R PLE 3L ZLS905E46-3L CCA836R PLE 3L ZLS905E48-3L CCA838R PLE 3L ZLS905E50-3L CCA8330R PLE 3L ZLS905E5-3L CCA833R PLE 3L ZLS905E54-3L CCA8334R PLE 3L ZLS905E56-3L CCA8336R PLE 3L ZLS905E58-3L CCA8338R PLE 3L 078 ZLS905E60-3L CCA8340R PLE 3L 58 4 ZLS905E6-3L CCA834R PLE 3L ZLS905E64-3L CCA8344R PLE 3L ZLS905E66-3L CCA8346R PLE 3L 66 ZLS905E68-3L CCA8348R PLE 3L ZLS905E70-3L CCA8350R PLE 3L ZLS905E7-3L CCA835R PLE 3L ZLS905E74-3L CCA8354R PLE 3L ZLS905E76-3L CCA8356R PLE 3L ZLS905E78-3L CCA8358R PLE 3L ZLS905E80-3L CCA8360R Technický katalog SMISSLINE Objednací údaje CCC45059C00 /

28 Startovací paket 3LN, bezpečný proti dotyku CCC45690F000 Startovací paket 3LN: L, L, L3, N Možná Délka přípojnic Délka přípojnice Typové Číslo EAN Balicí Hmotnost available včetně koncového označení ABB IT number jednotka in dílu montáž. zákl. mm mm 76 7 g 8 PLE 3LN ZLS905E8-3LN CCA8334R PLE 3LN ZLS905E0-3LN CCA830R PLE 3LN ZLS905E-3LN CCA8303R PLE 3LN ZLS905E4-3LN CCA8305R PLE 3LN ZLS905E6-3LN CCA8307R PLE 3LN ZLS905E8-3LN CCA8309R PLE 3LN ZLS905E30-3LN CCA83R PLE 3LN ZLS905E3-3LN CCA833R PLE 3LN ZLS905E34-3LN CCA835R PLE 3LN ZLS905E36-3LN CCA837R PLE 3LN ZLS905E38-3LN CCA839R PLE 3LN ZLS905E40-3LN CCA83R PLE 3LN ZLS905E4-3LN CCA833R PLE 3LN ZLS905E44-3LN CCA835R PLE 3LN ZLS905E46-3LN CCA837R PLE 3LN ZLS905E48-3LN CCA839R PLE 3LN ZLS905E50-3LN CCA833R PLE 3LN ZLS905E5-3LN CCA8333R PLE 3LN ZLS905E54-3LN CCA8335R PLE 3LN ZLS905E56-3LN CCA8337R PLE 3LN ZLS905E58-3LN CCA8339R PLE 3LN 078 ZLS905E60-3LN CCA834R PLE 3LN 58 4 ZLS905E6-3LN CCA8343R PLE 3LN ZLS905E64-3LN CCA8345R PLE 3LN ZLS905E66-3LN CCA8347R PLE 3LN 66 ZLS905E68-3LN CCA8349R PLE 3LN ZLS905E70-3LN CCA835R PLE 3LN ZLS905E7-3LN CCA8353R PLE 3LN ZLS905E74-3LN CCA8355R PLE 3LN ZLS905E76-3LN CCA8357R PLE 3LN ZLS905E78-3LN CCA8359R PLE 3LN ZLS905E80-3LN CCA836R / CCC45059C00 Technický katalog SMISSLINE Objednací údaje

29 Startovací paket 3L LA LB, bezpečný proti dotyku CCC4569F000 Startovací paket 3LLALB: L, L, L3, LA, LB Možná Délka přípojnice Délka přípojnice Typové Číslo Číslo Balicí Hmotnost řešení včetně koncového označení ABB IT EAN jednotka g dílu montáž. zákl. mm mm PLE 3L LA LB ZLS905E8-3LLALB CCA8333R PLE 3L LA LB ZLS905E0-3LLALB CCA836R PLE 3L LA LB ZLS905E-3LLALB CCA8364R PLE 3L LA LB ZLS905E4-3LLALB CCA8366R PLE 3L LA LB ZLS905E6-3LLALB CCA8368R PLE 3L LA LB ZLS905E8-3LLALB CCA8370R PLE 3L LA LB ZLS905E30-3LLALB CCA837R PLE 3L LA LB ZLS905E3-3LLALB CCA8374R PLE 3L LA LB ZLS905E34-3LLALB CCA8376R PLE 3L LA LB ZLS905E36-3LLALB CCA8378R PLE 3L LA LB ZLS905E38-3LLALB CCA8380R PLE 3L LA LB ZLS905E40-3LLALB CCA838R PLE 3L LA LB ZLS905E4-3LLALB CCA8384R PLE 3L LA LB ZLS905E44-3LLALB CCA8386R PLE 3L LA LB ZLS905E46-3LLALB CCA8388R PLE 3L LA LB ZLS905E48-3LLALB CCA8390R PLE 3L LA LB ZLS905E50-3LLALB CCA839R PLE 3L LA LB ZLS905E5-3LLALB CCA8394R PLE 3L LA LB ZLS905E54-3LLALB CCA8396R PLE 3L LA LB ZLS905E56-3LLALB CCA8398R PLE 3L LA LB ZLS905E58-3LLALB CCA8300R PLE 3L LA LB 078 ZLS905E60-3LLALB CCA830R PLE 3L LA LB 58 4 ZLS905E6-3LLALB CCA8304R PLE 3L LA LB ZLS905E64-3LLALB CCA8306R PLE 3L LA LB ZLS905E66-3LLALB CCA8308R PLE 3L LA LB 66 ZLS905E68-3LLALB CCA830R PLE 3L LA LB ZLS905E70-3LLALB CCA83R PLE 3L LA LB ZLS905E7-3LLALB CCA834R PLE 3L LA LB ZLS905E74-3LLALB CCA836R PLE 3L LA LB ZLS905E76-3LLALB CCA838R PLE 3L LA LB ZLS905E78-3LLALB CCA830R PLE 3L LA LB ZLS905E80-3LLALB CCA83R Technický katalog SMISSLINE Objednací údaje CCC45059C00 /3

30 Startovací paket 3LN LA LB, bezpečný proti dotyku CCC4569F000 Startovací paket 3LNLALB: L, L, L3, N, LA, LB Možná Délka přípojnice Délka přípojnice Typové Číslo Číslo Balicí Hmotnost řešení včetně koncového označení ABB IT EAN jednotka g dílu montáž. zákl. mm mm PLE 3LN LA LB ZLS905E8-3LNLALB CCA8335R PLE 3LN LA LB ZLS905E0-3LNLALB CCA8363R PLE 3LN LA LB ZLS905E-3LNLALB CCA8365R PLE 3LN LA LB ZLS905E4-3LNLALB CCA8367R PLE 3LN LA LB ZLS905E6-3LNLALB CCA8369R PLE 3LN LA LB ZLS905E8-3LNLALB CCA837R PLE 3LN LA LB ZLS905E30-3LNLALB CCA8373R PLE 3LN LA LB ZLS905E3-3LNLALB CCA8375R PLE 3LN LA LB ZLS905E34-3LNLALB CCA8377R PLE 3LN LA LB ZLS905E36-3LNLALB CCA8379R PLE 3LN LA LB ZLS905E38-3LNLALB CCA838R PLE 3LN LA LB ZLS905E40-3LNLALB CCA8383R PLE 3LN LA LB ZLS905E4-3LNLALB CCA8385R PLE 3LN LA LB ZLS905E44-3LNLALB CCA8387R PLE 3LN LA LB ZLS905E46-3LNLALB CCA8389R PLE 3LN LA LB ZLS905E48-3LNLALB CCA839R PLE 3LN LA LB ZLS905E50-3LNLALB CCA8393R PLE 3LN LA LB ZLS905E5-3LNLALB CCA8395R PLE 3LN LA LB ZLS905E54-3LNLALB CCA8397R PLE 3LN LA LB ZLS905E56-3LNLALB CCA8399R PLE 3LN LA LB ZLS905E58-3LNLALB CCA830R PLE 3LN LA LB 078 ZLS905E60-3LNLALB CCA8303R PLE 3LN LA LB 58 4 ZLS905E6-3LNLALB CCA8305R PLE 3LN LA LB ZLS905E64-3LNLALB CCA8307R PLE 3LN LA LB ZLS905E66-3LNLALB CCA8309R PLE 3LN LA LB 66 ZLS905E68-3LNLALB CCA83R PLE 3LN LA LB ZLS905E70-3LNLALB CCA833R PLE 3LN LA LB ZLS905E7-3LNLALB CCA835R PLE 3LN LA LB ZLS905E74-3LNLALB CCA837R PLE 3LN LA LB ZLS905E76-3LNLALB CCA839R PLE 3LN LA LB ZLS905E78-3LNLALB CCA83R PLE 3LN LA LB ZLS905E80-3LNLALB CCA833R /4 CCC45059C00 Technický katalog SMISSLINE Objednací údaje

31 Montážní základna, bezpečná proti dotyku CCC45695F000 CCC45586F000 Montážní základna Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jedno- v g 76 7 tka modulech Základna v šířce 8 modulů ZLS908 CCA83030R délka 44 mm (včetně krytu) Mont. zákl. v šířce 6 modulů ZLS906 CCA83035R délka 08 mm (včetně krytu) CCC459F000 Přípojnice do montážní základny Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jedno- v g 76 7 tka modulech Přípojnice 00 A pokovené, ZLS00 ZLS00 CCF0077R x 3 mm, pro L, L, L3, N a PE Dodací délka 979 mm Pomocná přípojnice 40 A pokovená, ZLS0 ZLS0 CCF00773R x mm, pro LA a LB Dodací délka 979 mm CCC4568F000 CCC45683F000 Koncový dílec montážní základny Typové Číslo ABB IT Číslo EAN Balicí Šířka označení jedno- v 76 7 tka modulech Brání polohovému přemístění ZLS90 CCA8307R montážních základen a přípojnic ( k s, levý a pravý) Technický katalog SMISSLINE Objednací údaje CCC45059C00 /5

32 Vstupní svorkovnice a komponenty CCC45406F000 Vstupní svorkovnice 8 mm, 63 A,5 mm až 5 mm, max. vodič kontakt horní, kontakt spodní Typové Číslo Číslo EAN Balicí Šířka Hmotnost označení ABB IT jedno- v g 76 7 tka modulech L, L3 63 A ZLS60 CCA05305R L, N 63 A ZLS6 CCA05306R LA, LB 6 A ZLS6 CCA05307R CCC450400F00 CCC45057F000 CCC F00 Vstupní svorka 0 mm až 95 mm, max. vodič Verze Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jedno- v g 76 7 tka modulech Komponenta napáječe L ZLS5 CCV6750R Komponenta napáječe L ZLS5 CCV6750R Komponenta napáječe L3 ZLS53 CCV67503R Komponenta napáječe N ZLS50 CCV67500R Komponenta napáječe N ZLS954 CCV67508R Komponenta napáječe PE ZLS955 CCV67509R CCC45040F000 CCC45073F000 Vstupní svorkovnice 6 mm až 50 mm ( x 5 mm ) + x 0 mm (LA, LB) Standardní vstupní svorkovnice, kompletní, s hlavními svorkami; konstrukční výška 50 mm Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jedno- v g 76 7 tka modulech 50 mm ( x 5 mm ) 3LN levá ZLS4 CCF0596R mm ( x 5 mm ) 3LN pravá ZLS4R CCA805R mm ( x 5 mm ) + x 0 mm 3LNAB (pomocné přípojnice) ZLS4LAB CCA8054R mm ( x 5 mm ) 3L levá ZLS5 CCF0597R mm ( x 5 mm ) 3L pravá ZLS5R CCA8053R mm ( x 5 mm ) + x 0 mm 3LAB (pomocné přípojnice) ZLS5LAB CCA8055R Kryt pro standardní vstupní svorkovnici ZLS35 CCA80069R Přídavné díly pro standardní vstupní svorkovnici Pomocná svorka, max. položky 0 mm ZLS33 CCF00786R (pro pomocné přípojnice LA, LB) Svorka N ZLS3 CCF00785R pro vstupní svorkovnici Vstupní svorkovnice, nízká, kompletní, s hlavními svorkami; konstrukční výška 36 mm 50 mm ( x 5 mm ), 3LN ZLS8 CCF0500R mm ( x 5 mm ), 3L ZLS9 CCF050R /6 CCC45059C00 Technický katalog SMISSLINE Objednací údaje

33 Přídavná montážní základna CCC45778F000 Přídavná montážní základna Přídavnou montážní základnu je možno snadno nasadit na montážní základnu a vložit do ní externi připojnice N anebo PE. Tímto způsobem je možno připojit nulovou přípojnici v systémech obsahujících malé jističe s nespínanou nulou. Nulové připojovací svorky jsou svorkově přichyceny k této přídavné montážní základně a je možno je používat jako odpojitelné nulové přívody. Do přídavné montážní základny je možno vložit jednu přípojnici N a/nebo jednu přípojnici PE. Každou montážní základnu je možno vybavit přídavnou montážní základnou. Poněvadž tato přídavná montážní základna má integrováno západkové uchycení pro lišty 35 mm DIN, je možno externí přípojnice N nebo PE uchytit na kterémkoli místě distribučního panelu, dokonce i odděleně od systému. Přídavné montážní základny je možno zakrýt krytem a zabránit tak náhodnému/neúmyslnému kontaktu s díly pod napětím pro externí přípojnice N a PE CCC45780F000 Další zásuvka pro externí N a PE přípojnice Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jedno- g 76 7 tka Přídavná propojovací lišta ZLS98 CCA83630R s 8 moduly (vhodná pro propojovací lištu s 8 moduly). Přídavná propojovací lišta ZLS96 CCA83635R s 6 moduly (vhodná pro propojovací lištu s 6 moduly). Technický katalog SMISSLINE Objednací údaje CCC45059C00 /7

34 Svorky TP, přídavná montážní základna Svorky N a PE Pro napájení a uchycení výstupních vodičů externích přípojnic N a PE slouží příslušné připojovací svorky N (modré barvy) nebo PE (žlutozelené). Připojovací svorky jsou vybaveny držáky označovacích štítků a je možno je používat spolu s označovacím adaptérem nebo na ně nalepovat samolepicí štítky: Doporučené průřezy ZLS9, 95 0,75 mm do 0 mm vodič s návlačkou mm do 0 mm slaněný x,5 mm nebo x,5 mm je dovoleno Všechny další kombinace jsou dovoleny pouze s jedním vodičem ZLS93, 96 6 mm do 35 mm vodič s návlačkou ZLS954, mm do 95 mm vodič s návlačkou CCC45783F000 CCC4579F000 Svorka N pro přídavnou montážní základnu, barvy Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jedno tka g N 0 mm ZLS9 CCA83460R N 35 mm ZLS93 CCA83470R N 95 mm ZLS954 CCV67508R CCC45784F000 CCC45793F000 Svorka PE pro přídavnou montážní PE 0 mm ZLS95 CCA8346R PE 35 mm ZLS96 CCA8347R PE 95 mm ZLS955 CCV67509R CCC4578F000 CCC45785F000 CCC45786F000 CCC45795F000 CCC45794F000 Červené/oranžové svorky pro přídavnou montážní základnu. Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jedno- g 76 7 tka 0 mm ZLS9/ CCA83475R červené 0 mm ZLS95/ CCA83476R oranžové 35 mm ZLS93/ CCA83465R červené 35 mm ZLS96/ CCA83466R oranžové Izolační blok Tento tmavě šedý izolační blok vzájemně od sebe izoluje konce přerušených přípojnic a současně tvoři externí označovací místo pro označení místa přerušení. Izolační blok pro přídavnou montážní základnu. Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jedno- g 76 7 tka ZLS97 CCA83463R /8 CCC45059C00 Technický katalog SMISSLINE Objednací údaje

35 Příslušenství k montážím základnám CCC45048F000 Vložený dílec Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jednotka v g 76 7 modulech světle šedý, ZLS75 CCS500900R vyplňuje prázdný instalační prostor v šířce modulu, tj. 8 mm sáček obsahuje 5 položek Kompenzační dílec ZLS78 CCS400900R na 8 mm, pro NT 9 mm sáček obsahující 5 položek CCC45666F000 Přípojnicový izolátor světle šedý, ZLS938 CCA056R pro odizolování a prostorové oddělení přípojnicových sekcí, 8 mm CCC4505F000 Kryt přípojnic pro elektrickou ochranu ZLS00 CCF0076R kryjící hlavní a pomocné přípojnice. Kryt v šířce 4 modulů je možno dělit. Vhodný pro rozšiřovací adaptér. ZLS 0 4x8 mm sáček obsahující 5 položek Přídavný adaptér šířka 8 mm, ZLS0 CCF00763R pro nasazení na kryt přípojnic ZLS00. Pro montáž klasických zařízení na lištu DIN, kloboučkovitého profilu 45 mm. sáček obsahující 0 položek 407 Montážní adaptér na lištu Kompenzace výšky,5 mm, ZLS74 CCA8008R pro vyrovnání instalační hloubky zařízení nasazených na standardní lištu DIN, souběžně se zařízeními pro násuvný paticový systém SMISSLINE. Technický katalog SMISSLINE Objednací údaje CCC45059C00 /9

36 Kombinovaný (Combi) modul 3 A (ln), 6 A (la, lb) Stykač MS6 /3 + AF Kombinovaný modul pro stykač MS6/MS3 a AF Označení Typové Číslo ABB IT číslo Balicí Šířka Hmotnost označení EAN jednotka v g 76 7 modulech Kombinovaný modul L,L,L3 ZMS3-3L CCA8500R ,5 95 napájení shora Kombinovaný modul L,L,L3 ZMS3-3LA CCA850R ,5 98 napájení shora Kombinovaný modul L,L<,L3 ZMS3-3LB CCA8504R ,5 98 napájení shora Kombinovaný modul L,L,L3 ZMS3-3LAB CCA8506R ,5 0 napájení shora Kombinovaný modul ZMS37 CCA8508R ,5 75 bez násuvných kontaktů Připojovací kolík pro mont. E0-SPV CCC70375R Set à 30 kombinovaný modulů dohromady Vložený ZMS935 CCA866R ,5 6 dílec 9 mm Adaptér pro manuální motorový spouštěč MS6 a MS3 Označení Typové Číslo ABB IT Číslo Balicí Šířka Hmotnost označení EAN jednotka v g 76 7 modulech Adaptér MS6/3 ZMS930 CCA850R ,5 30 L3 napájení zespodu Adaptér MS6/3 ZMS93 CCA85R ,5 6 L3LALB napájení zespodu Adaptér MS6/3 ZMS93 CCA854R ,5 30 L3 napájení shora Adaptér MS6/3 ZMS933 CCA856R ,5 6 L3LALB napájení shora Adaptér ZMS934 MS6/3 ZMS39 CCA85R ,5 34 bez násuvných kontaktů napájení shora zespodu CCC45776F000 Přídavné pouzdro ZMS935, ZMS935 CCA866R ,5 6 šířka 9 mm Adaptér MS6/3 L3LA ZMS936 CCA85R ,5 58 se spodním napájením Adaptér MS6/3 L3LA ZMS937 CCA855R ,5 58 s horním napájením Přídavné pouzdro šířky 9 mm je třeba použít v případě lichého počtu (, 3, 5...) modulů kombinovaný nebo v případě zasunutí adaptéru do montážní základny. Pouzdro vyplní prázdný prostor v šířce jednoho celého modulu (8 mm). Přídavné pouzdro šířky 9 mm je možno použít také v případě, že z boku manuálního spouštěče motoru je instalován pomocný kontakt. Objednací kódy manuálního spouštěče motoru a stykačů jsou uvedeny v katalogu ABB DOC SBC0055C00 nebo v místně příslušném katalogu ABB. /30 CCC45059C00 Technický katalog SMISSLINE Objednací údaje

37 Univerzální adaptery 3 A a 63 A CCC45043F000 Univerzální adaptery 3 A a 63 A Označení Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jedno- v g 76 7 tka modulech Adapter 3 A, napájení zespodu L ZLS6 CCA80660R L ZLS6 CCA8066R L3 ZLS63 CCA8066R N ZLS60 CCA80663R Adapter, maketa ZLS64 CCA80668R CCC4504F000 Adapter 63 A, napájení zespodu L ZLS7 CCA8065R L ZLS7 CCA80653R L3 ZLS73 CCA80654R N ZLS70 CCA80655R Adapter, maketa ZLS64 CCA80668R Adapter 3 A, napájení shora L ZLS77 CCA80664R L ZLS78 CCA80665R L3 ZLS79 CCA80666R N ZLS76 CCA80667R Adapter 63 A, napájení shora L ZLS67 CCA80656R L ZLS68 CCA80657R L3 ZLS69 CCA80658R N ZLS66 CCA80659R CCC45044F000 Kombinace 3 A, napájení zespodu L, N ZLS80 CCA80970R L, N ZLS8 CCA8097R L3, N ZLS8 CCA8097R L, L, L3 ZLS83 CCA80973R L, L, L3, N ZLS84 CCA80974R Kombinace 63 A, napájení zespodu L, N ZLS86 CCA80975R L, N ZLS87 CCA80976R L3, N ZLS88 CCA80977R L, L, L3 ZLS89 CCA80978R L, L, L3, N ZLS90 CCA80979R CCC45045F000 Kombinace 3 A, napájení shora L, N ZLS9 CCA869R L, N ZLS9 CCA8630R L3, N ZLS93 CCA863R L, L, L3 ZLS94 CCA863R L, L, L3, N ZLS95 CCA8633R Technický katalog SMISSLINE Objednací údaje CCC45059C00 /3

38 Univerzální adaptéry 3 A a 63 A, různé příslušenství Univerzální adaptéry 3 A a 63 A Označení Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jedno- v g 76 7 tka modulech Adaptér, délka vodiče 300 mm, 3 A napájení shora N ZLS76L300 CCA8657R L ZLS77L300 CCA8656R L ZLS78L300 CCA8655R L3 ZLS79L300 CCA8654R Adaptér, délka vodiče 300 mm, 63 A napájení zespodu N ZLS70L300 CCA86R L ZLS7L300 CCA863R L ZLS7L300 CCA864R L3 ZLS73L300 CCA865R Adaptér, délka vodiče 300 mm, 3 A napájení zespodu N ZLS60L300 CCA8653R L ZLS6L300 CCA865R L ZLS6L300 CCA865R L3 ZLS63L300 CCA8650R Adaptér, délka vodiče 300 mm, 63 A napájení shora N ZLS66L300 CCA8608R L ZLS67L300 CCA8609R L ZLS68L300 CCA860R L3 ZLS69L300 CCA86R Číslo EAN 76 7 Připojovací sada pro ZLS74 ZLS74 CCA8067R Multipólový adaptér (sáček obsahující 00 položek pro 50 adaptérů) CCC404045F000 CCC40408F000 Identifikační systém ILS Tento individuální identifikační systém pro popisovací panely ILS je tvořen polyesterovým filmem formátu DIN A5, pro potisk inkoustovou a laserovou tiskárnou. Je odolný vůči vysokým teplotám (v případě použití laserové tiskárny zkontrolujte, zda je možno na ní tisknout samolepky tloušťky 50 μm). Samolepky je možno popisovat ručně inkoustem, kuličkovým perem, perem, fixkou. Typové Číslo ABB IT Číslo EAN Balicí Šířka Hmotnost označení jedno- g 76 7 tka Pro tisk laser. tiskárnou ZLS48 CCS400900R sheet Pro inkoust. tiskárnu ZLS49 CCS400900R sheet CCC4534F000 Zamykací zařízení Adaptér pro visací zámek 3 mm SA GJF0903R sáček obsahující 0 položek Visací zámek SA GJF0903R /3 CCC45059C00 Technický katalog SMISSLINE Objednací údaje

39 Přípojnice 40 A a 00 A Přípojnice 40 A a 00 A / výběrová tabulka pro montážní základny Obj. údaje ABB EAN ZLS908 ZLS906 Balicí Délka Délka Objedn. údaje ABB EAN přípojnice IT číslo číslo jednotka vč. přípojnice přípojnice IT číslo číslo 00 A 767 konc. dílce v mm 40 A 767 ZLS0E6 CCF80058R ZLS03E6 CCF8008R ZLS0E8 CCF80059R ZLS03E8 CCF8009R ZLS0E CCF80060R ZLS03E CCF8000R ZLS0E4 CCF8006R ZLS03E4 CCF800R ZLS0E6 CCF8006R ZLS03E6 CCF800R ZLS0E8 CCF80063R ZLS03E8 CCF8003R ZLS0E0 CCF80064R ZLS03E0 CCF8004R ZLS0E CCF80065R ZLS03E CCF8005R ZLS0E4 CCF80066R ZLS03E4 CCF8006R ZLS0E6 CCF80067R ZLS03E6 CCF8007R ZLS0E8 CCF80068R ZLS03E8 CCF8008R ZLS0E30 CCF80069R ZLS03E30 CCF8009R ZLS0E3 CCF80070R ZLS03E3 CCF80030R ZLS0E34 CCF8007R ZLS03E34 CCF8003R ZLS0E36 CCF8007R ZLS03E36 CCF8003R ZLS0E38 CCF80073R ZLS03E38 CCF80033R ZLS0E40 CCF80074R ZLS03E40 CCF80034R ZLS0E4 CCF80075R ZLS03E4 CCF80035R ZLS0E44 CCF80076R ZLS03E44 CCF80036R ZLS0E46 CCF80077R ZLS03E46 CCF80037R ZLS0E48 CCF80078R ZLS03E48 CCF80038R ZLS0E50 CCF80079R ZLS03E50 CCF80039R ZLS0E5 CCF80080R ZLS03E5 CCF80040R ZLS0E54 CCF8008R ZLS03E54 CCF8004R ZLS0E56 CCF8008R ZLS03E56 CCF8004R ZLS0E58 CCF80083R ZLS03E58 CCF80043R ZLS0E60 CCF80084R ZLS03E60 CCF80044R ZLS0E6 CCF80085R ZLS03E6 CCF80045R ZLS0E64 CCF80086R ZLS03E64 CCF80046R ZLS0E66 CCF80087R ZLS03E66 CCF80047R ZLS0E68 CCF80088R ZLS03E68 CCF80048R ZLS0E70 CCF80089R ZLS03E70 CCF80049R ZLS0E7 CCF80090R ZLS03E7 CCF80050R ZLS0E74 CCF8009R ZLS03E74 CCF8005R ZLS0E76 CCF8009R ZLS03E76 CCF8005R ZLS0E78 CCF80093R ZLS03E78 CCF80053R ZLS0E80 CCF80094R ZLS03E80 CCF80054R ZLS0E8 CCF80095R ZLS03E8 CCF80055R ZLS0E84 CCF80096R ZLS03E84 CCF80056R ZLS0E86 CCF80097R ZLS03E86 CCF80057R ZLS0E88 CCF80098R ZLS03E88 CCF80058R ZLS0E90 CCF80099R ZLS03E90 CCF80059R ZLS0E9 CCF80000R ZLS03E9 CCF80060R ZLS0E94 CCF8000R ZLS03E94 CCF8006R ZLS0E96 CCF8000R ZLS03E96 CCF8006R ZLS0E98 CCF80003R ZLS03E98 CCF80063R ZLS0E00 CCF80004R ZLS03E00 CCF80064R ZLS0E0 CCF80005R ZLS03E0 CCF80065R ZLS0E04 CCF80006R ZLS03E04 CCF80066R ZLS0E06 CCF80007R ZLS03E06 CCF80067R ZLS0E08 CCF80008R ZLS03E08 CCF80068R Při plánování je třeba uvažovat s možným zabudováním napájecího bloku a také nákupem náhradních dílů. Celkové, výše uvedené délky byly vypočteny se započtením odstupu mezi jednotlivými montážními základnami a se zohledněním tolerancí. Proto také uvedená délka přípojnice nemusí být nutně násobkem 8 mm ( modul). Technický katalog SMISSLINE Objednací údaje CCC45059C00 /33

40

41 Obsah Technické údaje Přípojnicový systém Přehled zařízení/přístrojů přípojnicového systému / Montážní základna/přídavná mont.zákl./přípojnice /4 Blok vstupních svorek / vstupní propojovací kontakty /5 Napájení /7 Příslušenství přípojnicového systému /8 Kombinované (Combi) moduly /9 Definice /0 Přehled technických údajů / Miniaturní jistič S400 Přehled technických dat / 3 Vypínací charakteristiky, aplikace /4 Vypínací charakteristiky, spouště /5 Diagram propuštěné energie I t /7 Napájecí zdroj: ochrana proti přetížení a zkratu /8 Technické údaje: záložní ochrana a selektivita /9 Záložní ochrana pojistkami, S800 a Tmax /0 Selektivita vůči pojistkám / Selektivita vůči j ist ičům S800 S /-3 Selektivita vůči j ist ičům S800 N /3 5 Selektivita vůči j ist ičům Tmax /6 3 Vliv teploty okolí /33 34 Ochrana obvodů se zářivkami, /35 Stejnosměrné (DC) aplikace u S400M Stejnosměrné (DC) aplikace u S400UC /36 CMS Systém měření proudu Přípojnicový systém /58 68 Vypínací cívka pro S400 Technické informace /69 Konstrukční provedení násuvného paticového systému SMISSLINE TP je takové, že zajišťuje připojování a odpojování zařízení a komponent ve stavu bez zátěže, bez nutnosti použití přídavných osobních ochranných pomůcek proti úrazu elektrickým proudem. Tato skutečnost je potvrzena Německým cechovním společenstvím pro elektrotechniku (v dalších zemích viz národní nařízení a normy). Proudový chránič F404, F40 Vlastnosti, technická data /37 4 Proudový chránič s nadproudovou ochranou (RCBO) FS40, FS403 Vlastnosti, technická data /43-44 Odpínač IS404 Popis, přehled technických údajů /45 Svodič přepětí OVR404 Přehled technických údajů /46 48 Pomocné spínače a signálové kontakty /49 Možnosti instalace příslušenství /50 Varianty vodičového připojení pomocných spínačů a signálových kontaktů /5 Pomocné spínače a signálové kontakty Montáž na levou/pravou stranu /5 Napěťová spoušť pro jističe S400 Motorický ovládač pro S404 /54-57 Technická specifikace /55 Kombinace s F4C-ARI /56 Technická specifikace /57 Technický katalog SMISSLINE Technická data CCC45059C00 /

42 Přehled zařízení/přístrojů přípojnicového systému CCC4580F Napájecí svorka Vstupní svorkovnice na max. jmenovitý proud 60 A 50 mm ( x 5 mm ) + x 0 mm (LA, LB) 3 Kryt vstupní svorkovnice 4 Napájecí kabel 5 Proudový chránič s nadproudovou ochranou RCBO FS40 6 Proudový chránič F404 7 Miniaturní jistič S40 M 8 Signálový kontakt 0 DIN adaptér Náhradní kryt Západka 3 Přípojnice fáze L3 nebo DC +, 4 Přípojnice fáze L nebo DC +, 5 Přípojnice fáze L nebo DC +, 6 Přípojnice N 7 Kryt montážní základny 8 Patice 9 Násuvné kontakty / CCC45059C00 Technický katalog SMISSLINE Technická data

43 Přehled přípojnicového sytému CCC45800F000 9 Pomocná přípojnice LA 5 0 Pomocná přípojnice LB Výstupní obvody Oddělovač (izolátor) přípojnic 3 Koncový dílec (zakončení) na levou a pravou stranu montážní základny 4 Blok vstupních svorek, napájení ze středu 00 A, maximální průřez 95 mm 5 Kombinovaný (Combi) modul se jmenovitým proudem 3 A Technický katalog SMISSLINE Technická data CCC45059C00 /3

44 Montážní základna/přídavná montážní základna/přípojnice CCC45645F000 Montážní základny ZLS808 a ZLS806 Násuvný paticový systém SMISSLINE představuje zcela nový druh montážní a připojovací technologie, určené pro distribuční zařízení. Kromě klasické metody západkového uchycení přístrojů na montážní lišty 35 mm je možno tuto novou "rodinu" zařízení přímo upevnit do montážní základny, jejíž součástí jsou přípojnice. Tím se vyloučí časově náročný proces připojení přístrojů k napájecím vodičům. Kromě toho se výrazně usnadní přebudování nebo rozšíření či výměna zařízení ve stávajících systémech. CCC45696F000 Použité montážní úseky a široká řada příslušenství dávají možnost naplánovat si rozšíření systému a ve velmi krátkém čase navrhnout distribuční systémy jakékoli požadované velikosti. Montážní základny v šířce 6 a 8 modulů se instalují buď šroubovým uchycením na plochý povrch, případně západkovým uchycením na montážní lištu DIN 35 mm. Před konečným dotažením napevno je možno montážními základnami pohybovat do strany, případně je demontovat. Chceme-li stanovit požadovanou délku montážní základny, je třeba provést tyto úkony: stanovit přístroje/zařízení, která budou v systému použita určit počet bloků vstupních svorek posoudit rezervní prostory pro případné budoucí použití. CCC45693F000 Montáž západkovým uchycením Šroubovákem stlačíme posuvnou destičku tak daleko, až dojde k západkovému uchycení (montážní základnou je možno pohybovat). Zatlačení na přední stranu destičky: pevná poloha (montážní základny upevněny) CCC45694F000 Charakteristické vlastnosti Možnost vytvoření systému s jakoukoli požadovanou délkou (sudý počet pólů) Integrované přípojnice (tvořící součást systému) Jednoduchá výměna přístrojů/zařízení Možnost dlouhodobého plánování, možnost bezproblémového rozšíření systému Významná úspora času při montáži a připojování CCC459F000 Přípojnice pro montážní základny a přídavnou montážní základnu ZLS00 Přípojnice průřezu 0x3 mm je možno zatěžovat proudy do 00 A. Pro dosažení dokonalého elektrického propojení v násuvných kontaktech jsou přípojnice pokoveny. Maximální možná délka přípojnice je 979 mm. Přípojnice jsou vždy stejného typu, ať jsou vloženy v montážní základně (L, L, L3, N) nebo v přídavné montážní základně (N, PE). Přípojnice se vkládají do montážní základny z přední strany. Pomocné přípojnice pro montážní základnu ZLS0 Pomocné přípojnice průřezu 5x mm jsou obecně určeny k napájení pomocných kontaktů a signálových kontaktů. Jsou také pokoveny a jejich maximální dodávaná délka je 979 mm. Podobně jako hlavní přípojnice jsou i tyto pomocné přípojnice vkládány do držáků LA a LB z přední strany, samozřejmě vždy však jen po jedné přípojnici. /4 CCC45059C00 Technický katalog SMISSLINE Technická data

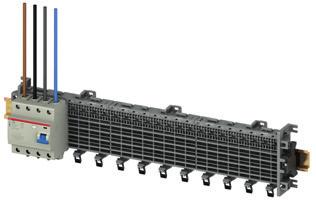

45 Blok vstupních svorek / vstupní propojovací kontakty Obecně Blok vstupních svorek (můžeme také říci vstupní svorkovnice) se používá pro přímé připojování kabelů k přípojnicím. Svorky jsou spojeny přímo s přípojnicemi a proto fixují tento blok vstupních svorek. Demontovatelná horní víka umožňují připojení průběžných vodičů (stoupacích přípojnic). Vstup kabelů je také možný v horizontálním nebo vertikálním směru. Namísto bloku vstupních svorek je napájení možno realizovat i prostřednictvím samotných spínacích přístrojů (např. jističem, který je ovládán proudovým chráničem, malým jističem nebo odpínačem). Napájení z levé nebo pravé strany, max. proud 00 A. CCC457F000 CCC45604F000 CCC45605F000 Napájení uprostřed: max. proud 60 A. Pro každou stranu je povolen proud max. 00 A. Souhrnná velikost proud 60 A nesmí být překročena. CCC45608F000 Vstupní proud max. 63 A Incoming maximum 63 A CCC45073F000 Blok vstupních svorek ZLS4, 5 Jedná se o standardní blok vstupních svorek, jehož kryt zajišťuje ochranu proti náhodnému dotyku živých částí. Konstrukční výška je 50 mm. Montážní základnu je možno vybavit max. 4 hlavními svorkami pro přípojnice L, L, L3 a N, a dvěma pomocnými svorkami LA a LB pro pomocné přípojnice. Blok vstupních svorek, nízké provedení ZLS8, 9 Jedná se o blok vstupních svorek s konstrukční výškou 36 mm. Technický katalog SMISSLINE Technická data CCC45059C00 /5

46 Blok vstupních svorek / vstupní propojovací kontakty CCC45406F000 Maximální vstupní proud 63A. 4504F000 CCC45609F000 CCC45407F000 Bloky vstupních svorek ZLS60 až 6 Kompaktní svorkový blok s konstrukční šířkou 8 mm, pro póly. Max. jmenovitý proud je 63 A pro přípojnice L, L, L3N, a 6 A pro pomocné přípojnice LA, LB. CCC45686F000 Vstupní propojovací kontakty ZLS50 až 55 Vstupní propojovací kontakt s instalační šířkou 36 mm představuje jednopólový prvek, který se používá u fázových vodičů L, L, L3 a u nulového vodiče. Svorky působí (jsou napojeny) přímo na přípojnice a tedy polohově fixují tuto komponentu. Vstupní propojovací kontakt a přípojnice L, L, L3 a N je možno kombinovat tak, aby vyhověly specifickým potřebám. Maximální průřez kabelu, připojovaného ke vstupnímu propojovacímu kontaktu, je 95 mm. Vstupní propojovací kontakt, umístěný uprostřed, max. proud 00A. Pravá i levá strana však nesmí být zatíženy proudem vyšším než 00 A. /6 CCC45059C00 Technický katalog SMISSLINE Technická data

47 Napájení CCC45603F000 Nepřímé napájení přes proudový chránič bez nadproudové ochrany (RCCB) (příp. přes odpínač) Napájecí kabel se připojí na horní stranu RCCB. U tohoto způsobu napájení jsou přípojnice a tedy veškerá následně zapojená zařízení chráněna proudovým chráničem RCCB (bez nadproudové ochrany). Pokud uvažujeme s vytvořením několika skupin RCCB, je třeba přípojnice rozdělit a vytvořit mezi nimi odstup. K tomu slouží izolátor přípojnic ZLS38, tmavě šedé barvy. Pozornost je pak třeba věnovat předpisům týkajícím se ochrany proudových chráničů, chráněných následně zapojenými malými jističi. Napájení je také možno vést přes odpínač. CCC45607F000 Přímé napájení vedené do proudového chrániče (nebo odpínače) Místo přes blok vstupních svorek je možno energii dodávatpřes spínací přístroj. V takovém případě připojíme napájecí kabel ke spodním svorkám takového spínacího přístroje. Jistič s proudovým chráničem nebo odpínač je možno napájet proudem 63 A, bez ohledu na jeho jmenovitý proud, poněvadž násuvné spojení tohoto spínacího přístroje snese právě jen tuto proudovou hodnotu. U proudů větších než 63 A je třeba použít blok vstupních svorek, případně vstupní propojovací kontakt. CCC45606F000 Napájení pomocných přípojnice LA a LB Tyto dvě pomocné přípojnice LA a LB je možno napájet z přídavné svorky ZLS 33, přes blok vstupních svorek. Maximální provozní proud pomocných přípojnic je 40 A. Blok vstupních svorek pro dvě pomocné přípojnice LA, LB Tento blok násuvných vstupních svorek se hodí zejména pro obě pomocné přípojnice LA, LB. Maximální jmenovitý proud je 6A. CCC45686F000 Technický katalog SMISSLINE Technická data CCC45059C00 /7

48 Příslušenství přípojnicového systému CCC4568F000 CCC45683F000 Koncové dílce (zakončení) ZLS90 montážní základny Aby se zabránilo polohovému posunutí montážních základen a přípojnic (především při vertikální montáži), je možno na začátek a konec každé řady montážních základen nasadit zakončovací dílec. Tan pak jednak poskytuje mechanickou ochranu konce přípojnice proti náhodnému dotyku a současně mechanicky upevňuje montážní základny k montážní liště. CCC45048F000 Vložený dílec ZLS75 Tento vložený dílec světle šedé barvy se tvarově shoduje se spínacím přístrojem a vyplňuje prázdné místo v šířce jednoho modulu. Přípojnice jsou pak bezpečně kryty, takže nemůže dojít k nebezpečnému dotyku a současně příslušné otvory v krytu jsou zakryty. CCC45666F000 Izolátor (oddělovač) přípojnic ZLS938 Tento izolátor přípojnic tmavě šedé barvy elektricky vzájemně od sebe odděluje konce přípojnic (např. při použití několika skupin proudových chráničů) a také slouží jako vnější identifikační znak pro označení tohoto oddělovacího místa. Tvarově se shoduje se spínacími přístroji a má šířku modulu. CCC4505F000 Kryt přípojnic ZLS00 Pokud nepotřebujeme instalovat instalační prvky/přístroje nebo náhradní přístroje, zakryjeme elektricky hlavní a pomocné přípojnice tímto krytem přípojnic. Kryt (v šířce 4 modulů) je možno v kterémkoli místě rozdělit. Otvory v krytu umožňují měření na přípojnicích, aniž by bylo nutno kryt sundat. CCC453F000 Rozšiřovací adaptér ZLS0 Rozšiřovací adaptér, instalovaný buď samostatně nebo ve skupině několika adaptérů stranově vedle sebe, je možno nasunout na kryt přípojnice přes zabudovaný držák. V takovém případě je možno klasický spínací prvek podle DIN, mající víko velikosti 45 mm, západkově uchytit do montážní základny SMISSLINE. Při nasunutí několika rozšiřovacích adaptérů na sebe je možno nastavovat instalační výšku v krocích po 7 mm. /8 CCC45059C00 Technický katalog SMISSLINE Technická data

49 Možnosti montáže Modul Combi MS6/3 a stykač AF Spouštěče pro přímé připojení na síť (DOL) MS6 + BEA6-4 + AF09, AF, AF6 Možnosti montáže na kombinovaný (Combi) modul: U modulu Combi je možno použít následující kombinace stykače, motorového jističe a konektoru: MS6 up to 6 A + BEA6-4 + AF6, AF30, AF38 I> MS... Manuální spouštěč motoru MS6 > 6 A + BEA AF6, AF30, AF38 BEA... Spojovací článek + MS3 + BEA6-4 + AF09, AF, AF6 AF... Stykač MS3 up to 0 A + BEA6-4 + AF6, AF30, AF38 MS3 > 0 A + BEA AF6, AF30, AF38 S ovládacím napětím Spouštěče s reverzací MS6 + BEA6-4, BER6-4, VEM4 + AF09, AF, AF6 I> MS... Manuální spouštěč motoru MS6 up to 6 A + BEA6-4, BER38-4, VEM4 + AF6, AF30, AF38 Upevňovací svorka + MS6 > 6 A + BEA38-4, BER38-4, VEM4 + AF6, AF30, AF38 MS3 + BEA6-4, BER6-4, VEM4 + AF09, AF, AF6 MS3 up to 0 A + BEA6-4, BER38-4, VEM4 + AF6, AF30, AF38 BEA... Spojovací článek VM4 Mechanická blokovací jednotka S ovládacím napětím AF... Stykač VE4 Elektrická blok. jednotka MS3 > 0 A + BEA38-4, BER38-4, VEM4 + AF6, AF30, AF38 A BER..-4 Připojovací sada A Technický katalog SMISSLINE Technická data CCC45059C00 /9

50 Definice Jmenovitá zkratová vypínací schopnost (angl. Rated short-circuit breaking capacity) Icn Podle EN Maximální proud, který spínací přístroj dokáže bez poškození vypnout při jmenovitém provozním napětí a jmenovité provozní frekvenci. Proud je uváděn jako efektivní hodnota. Jmenovitá mezní zkratová vypínací schopnost (angl. Rated ultimate short-circuit breaking capacity) Icu Podle EN Jmenovitý mezní proud, který jistič dokáže bez poškození vypnout při jmenovitém provozním napětí a jmenovité provozní frekvenci. Tento proud je uváděn jako efektivní hodnota. Jmenovitá provozní zkratová vypínací schopnost (angl. Rated service short-circuit breaking capacity) Ics Podle EN Provozní zkratový proud, který jistič dokáže bez poškození vypnout při jmenovitém provozním napětí a jmenovité provozní frekvenci. Je uváděn jako efektivní hodnota. Jmenovité izolační napětí (angl. Rated insulation voltage) Ui Jmenovité izolační napětí (Ui) je napětí, pro které platí provedené dielektrické zkoušky a povrchové vzdálenosti. Maximální jmenovité provozní napětí přístroje nesmí překročit jeho jmenovité izolační napětí. Jmenovité impulzní výdržné napětí (angl. Rated impulse withstand voltage) Uimp Vrcholové (výdržné) napětí specifikovaného tvaru a polarity, kterým je možno zatížit elektrický obvod při specifikovaných zkušebních podmínkách, aniž by došlo k průrazu izolace. K tomuto napětí jsou vztaženy vzdušné vzdálenosti. Jmenovité impulzní výdržné napětí musí být rovno nebo větší než hodnoty přechodného výdržného přepětí (transient overvoltages), které se vyskytují v systému, v němž je zařízení použito. Jmenovitý krátkodobý výdržný proud (angl. Rated short-time withstand current) Icw Jmenovitý krátkodobý výdržný proud je taková efektivní hodnota zkratového proudu, kterou specifikuje výrobce pro určitý obvod a kterou obvod snese bez poškození. Pokud není uvedeno jinak, rozumí se pojmem "krátkodobý" průtok proudu v trvání sekundy. Jmenovitý podmíněný zkratový proud (angl. Rated conditional short-circuit current) Icc Jmenovitý podmíněný zkratový proud je hodnota očekávaného zkratového proudu, specifikovaná výrobcem pro určitou kombinaci spínacích přístrojů, kterou tato kombinace dokáže přenést po celou vypínací dobu. Informaci o této hodnotě zkratového proudu musí dodat výrobce. Jmenovitý zkratový proud pojistky (angl. Rated fused short-circuit current) Icf Jmenovitý zkratový proud pojistky je podmíněný jmenovitý zkratový proud, platný pro případ, kdy zkratovým zařízením je pojistka v provedení podle IEC 6069 [modifikace předpisem IEV 44-7-]. Jmenovitý vrcholový výdržný proud (angl. Rated peak withstand current) Ipk Jmenovitý vrcholový výdržný proud je špičková hodnota proudu, tekoucí obvodem s kombinací spínacích zařízení, podle specifikace výrobcem. Záložní ochrana (angl. Back-up protection) Dvě ochranná zařízení proti nadproudu, zařazená do série, kde jeden tento ochranný prvek, obecně na napájecí straně, ale ne vždy, zajišťuje nadproudovou ochranu s pomocí nebo bez pomoci dalšího nadproudového ochranného prvku, a brání přílišnému namáhání tohoto druhého nadproudového ochranného prvku [IEC , definice.5.4]. Celková selektivita (angl. Total selectivity) Rozlišení v nadproudových hodnotách, kdy v obvodu jsou použity dva nadproudové ochranné prvky zapojené do série, přičemž ochranný prvek na zatěžovací straně zajišťuje ochranu obvodu a aktivace tohoto prvku nezpůsobí aktivaci druhého nadproudového ochranného prvku [IEC , definice.7.]. Částečná selektivita (angl. Partial selectivity) Rozlišení v nadproudových hodnotách, kdy v obvodu jsou použity dva nadproudové ochranné prvky zapojené do série, přičemž ochranný prvek na zatěžovací straně zajišťuje ochranu obvodu do určité hodnoty nadproudu a aktivace tohoto prvku nezpůsobí aktivaci druhého nadproudového ochranného prvku [IEC , definice.7.3]. /0 CCC45059C00 Technický katalog SMISSLINE Technická data

51 Schválení podle IEC/EN a UL ( CGUS) Přípojnicový systém Přípojnicový systém, bezpečný proti dotyku: Použití pouze u aplikací montovaných na stěnu (horizontálních nebo vertikálních) Počet pólů: max. 6 až 0 Jmenovité provozní napětí (Ue): Jmenovité izolační napětí (Ui): Jmenovité impulzní výdržné napětí (Uimp): Jmenovitý proud: Jmenovitý krátkodobý výdržný proud (lcw): Jmenovitý vrcholový výdržný proud (lpk): Jmenovitý zkratový proud pojistky (lcf): Jmenovitý vrcholový zkratový proud pojistky (lpk): Zkratová ochrana (Short Circuit Protective Device - SCPD): Jmenovitý podmíněný zkratový proud (lcc): Jmenovitý vrcholový zkratový proud (lpk): Zálohování: jistič SACE Tmax 50A Krytí: Jmenovitá frekvence: 3p+N / př ídavné př ípojnice PE+N 690 VAC, 000 VDC (400 VAC, 50 VDC u zařízení západkově uchycených, pod napětím, ale naprázdno) 690 VAC, 000 VDC 8 kv hlavní obvod: 00 A, napájení ve středu: 60 nebo 00 A pomocný obvod: 40 A 0 ka/300 ms 0 ka/50 ms u pomocného obvodu 7 ka 50 ka, 690 VAC 05 ka, 690 VAC S800 - vysoce výkonný malý jist ič MCB 60 A gg DIN 00 s napájením 50 mm 00 A gg DIN s napájením 95 mm 40 A gg DIN 00 s napájením 0 mm 40 A gg DIN 00 pro pomocný obvod (La+Lb) Hlavní obvod a pomocné přípojnice N+PE: 3.5kA, 400 VAC 68.5 kapk, 400 VAC vysoce výkonný jistič S800, j ist ič SACE Tmax 50 A IP0B 50/60 Hz Teplota okolního vzduchu: max. 55 C Průřez Cu přípojnic 3P+N+PE: 3 x0 mm (30 mm ) Průřez Cu pomocných přípojnic La Lb: x 5 mm (0 mm ) Max. jmenovité napětí Max. jmenovitý proud Hlavní svorka 6 mm 50 mm, x 5 mm LLLN, Blok vstupních svorek ZLS4/5/8/9 690 VAC 000 VDC 60 A LLLN, 40 A LA, LB 0 mm LA, LB Blok vstupních svorek ZLS VAC 000 VDC 00 A 0 mm 95 mm max. vodič Blok vstupních svorek ZLS VAC 000 VDC 63 A LLLN, 6 A LA, LB mm 5 mm LLLN, LA, LB max. vodič Přípojnice ZLS VAC 000 VDC 00 A Přípojnice ZLS0 690 VAC 600 VDC 40 A Univerzální adaptéry 3 A 690 VAC 600 VDC 3 A LLN Univerzální adaptéry 63 A 690 VAC 600 VDC 63 A LLN Modul Combi 690 VAC 600 VDC 3 A LLN 6A LA, LB Systém SMISSLINE a jeho komponenty prošly vibrační zkouškou podle IEC ( 3, Hz/přemístění mm; 3, 00 Hz/0,7 g). Pro malé jističe platí hodnoty: 5 g, 0 frekvenčních cyklů Hz př i jmenovi t ém proudu 0,8 násobku maxima) Podle normy: IEC Zkouška na podmínky vnějšího prostředí- část 6: Test Fc. vibrace (sinusové) Technické údaje podle cgus Přípojnice Blok vstupních Komponenta Univerzální Univerzální Combi modul svorek vstupní svorky adaptér adaptér ZLS4, 4R, 5, 5R ZLS50, 5, 5, A 60 A Max. jmenovité napětí: 600 VAC 600 VAC 600 VAC 600 VAC Max. jmenovitý proud: 00 A 50 A 00 A 30 A 60 A 30 A Jmen. proud při napáj. zleva nebo zprava: 00 A 00 A 00 A Jmen. proud při napájení ze středu: 00 A 50 A 00 A Odolnost vůči zkratům: 50 ka se záložní pojistkou 00 A Průřez napájecího kabelu: 4 to 0, /0 AWG 8 to 3/0 AWG Technický katalog SMISSLINE Technická data CCC45059C00 /

52 Malý jistič Vlastnosti CCC4008Z000 CCC45359F000 Obecné informace Malý jistič pro montáž do systému SMISSLINE je jistič s energetickým omezením, který dosahuje vysoké úrovně jednotlivých výkonnostních parametrů a který je vhodný jak pro průmyslové a komerční aplikace, tak také pro domovní instalace. V případě zkratu nabízí tento typ energeticky omezujícího jističe vynikající selektivitu směrem k nadřazeným jističům a chrání následně zařazená zařízení, která jsou vystavena pouze minimálnímu namáhání. Nejdůležitější vlastnosti Vysoká jmenovitá vypínací schopnost 0 ka nebo 6 ka Snadná instalace a připojování Pólové vodiče chráněné proti náhodnému dotyku Vypínací charakteristiky B, C, D, K, UCZ/UCC 3 4 CCC40403Z000 CCC45360F000 Malý (miniaturní) jistič podle normy EN Tato norma platí pro elektrický instalační materiál určený pro domovní instalace a podobné účely. Uvádí podmínky, za kterých může instalaci tohoto jističe provést i neodborník (do max. 5 A a napětí 440 VAC, a do max. zkrat. proudu 5 ka). Malý jistič podle normy EN Tato norma platí pro materiál určený pro průmyslové aplikace s nízkým napětím. Stanovuje používání jističů (ne malých) kvalifikovanými osobami do max. napětí 000 VAC nebo 500 VDC. Tato norma neuvádí žádné maximální hodnoty pokud jde o proud a vypínací schopnost. V praxi se tato norma aplikuje i na malé jističe CCC40404Z000 CCC4536F000 Krátký popis vypínacího procesu Miniaturní jističe SMISSLINE fungují tak, že zajišťují proudové omezení. Jsou vybaveny dvěma různými spouštěmi, které působí na ovládací mechanismus. Oscilogram procesu přerušení zkratového proudu. Tepelná spoušť, která funguje s časovou prodlevou a chrání zařízení proti přetížení /N 6 8/N CCC40405Z000 CCC4536F000. Elektromagnetická spoušť zajišťující ochranu proti zkratu. Jističe mají: vysokou zkratovou vypínací schopnost vysokou selektivitu vůči záložní pojistce nízké elektrodynamické a tepelné efekty působící na kabel a v místě poruchy v případě zkratu, díky významnému omezení propuštěné energie i dt. IK = vrcholová hodnota očekávaného zkratového proudu id = max. vrcholová hodnota propuštěného proudu tekoucího jističem S 4000 Un = napájecí napětí UB = obloukové napětí jističe tk = celková doba, po které nastane přerušení zkratu ZCCC / CCC45059C00 Technický katalog SMISSLINE Technická data

53 Malý jistič Technical data S400M a S400 UC IEC/EN S400 B,C,D,K IEC/EN S400 C,K,UCC, UCK Počet pólů P, P+NP, P, 3P, 3P+NP Vypínací charakteristiky B,C,D,K, UCC, UCZ Jmenovitý proud In A Jmenovitá frekvence f Hz 50/60 Hz ( 6 /3 na žádost) Izolační napětí Ui odkaz na DIN EN V 400 VAC Jmenovité impulzní výdržné napětí Uimp. (./50 µs) kv 4 kv Kategorie přepětí III Stupeň znečištění Izolace Údaje dle IEC/EN Jmenovité napětí Ue V P: 30/400 V AC; P+N: 30 V AC ;...4P: 400 V AC; 3P+N: 400 V AC Max. provozní napětí (Umax) V P: 53 V AC; P+N: 53 V AC; P: 440 V AC; 3...4P: 440 V AC; 3P+N: 440 V AC; P: 7 V DC; P: 5 V DC Min. provozní napětí V V AC V DC Jmenovitá vypínací schopnos Icn ka 6 ka S400E 0 ka S400M Třída omezení energie 3 Referenční teplota pro vypínací charakteristiky C B, C, D: 30 C K: 40 C Elektrická a mechanická životnost/počet operací ops. In < 3 A: operací (AC), In 3 A: operací (AC) Udaje dle IEC/EN Max. provozní napětí (Umax) V 54/440 V AC P: 60 V DC P: 5 V DC for S400M P: 5 V DC P: 50 V DC for S400 UCC and UCZ Min. provozní napětí V V AC V DC Mezní vypínací schopnost Icu ka 50 ka A 5 ka > A 0 A 0 ka 5 A Provozní vypínací schopnost Ics ka 50 ka A 5 ka > A...< 0 A 7.5 ka 5 A Dielektrická zkouška napětí kv Referenční teplota pro vypínací charakteristiky C C: 30 C K: 40 C Elektrická a mechanická životnost/počet operací. operací In < 3 A: cyklů operací In 3 A: cyklů operací Mechanické vlastnosti Pouzdro přístroje RAL 7035 Páčka jističe černá, popisovatelná Klasifikace dle To NF F 6-0, NF F 6-0 Krytí dle EN 6059 IP0*, IP40 pouzdro Mechanická životnost/počet operací operací Odolnost vůči vybracím dle IEC/EN Odolnost proti mechanickým rázům 5 g 0 cyklů Hz se zátěží 0.8 In dle IEC/EN Tropikalizace (vlhké teplo) dle IEC/EN C/RH 8 cyklů 55 C/90 96 % 5 g 0 cyklů a Hz se zátěží 0.8 In 5 C/95 00 % Pracovní teplota C C Skladovací teplota C C Instalace Velikost připojovacích svorek horních mm top mm /spodních pro kabel Velikost připojovacích svorek horních mm spodních pro splétaný vodič mm Utahovací moment Nm.8 Nm in-ibs. Nástroj křížový šroubovák č. Montáž Kompatibilnost se systémem SMISSLINE Montážní poloha libovolná Napájení libovolné Rozměry a hmotnost Utahovací moment dle DIN Rozměry pólu (H x D x W) mm 9X8x8 Hmotnost pole g 4 Technický katalog SMISSLINE Technická data CCC45059C00 /3

54 Malý (miniaturní) jistič Vypínací charakteristiky EN EN EN Vypínací křivka Vypínací křivka ze studeného stavu ze studeného stavu Vypínací křivka ze studeného stavu Vypínací křivka Vypínací křivka ze studeného stavu ze studného stavu Vypín ze st Sekunden Minuten Sekunden Minuten Sekunden Minuten Sekunden Minuten Sekunden Minuten Sekunden Minuten Násobek jmen. proudu Násobek jmen. proudu Vypínací charakteristika: B Tepelná spoušť x In Elektromagnetická spoušť x In AC x In DC Kalibrační teplota 30 C Násobek jmen. proudu Násobek jmen. proudu Násobek jmen. proudu Násobek jme Vypínací charakteristika: C Tepelná spoušť x In acc. to EN Tepelná spoušť x In acc. to EN Electromagnetic trip x In AC x In DC Kalibrační teplota 30 C Vypínací charakteristika: D Tepelná spoušť x In Elektromagnetická spoušť x In AC x In DC Kalibrační teplota 30 C EN EN řivka ho stavu Vypínací Vypínací křivka křivka Vypínací křivka ze studeného ze studeného stavu stavuze studeného stavu Vypínací křivka ze studeného stavu Vypínací křivka ze studeného stavu Vypínací křivka ze studeného stavu Vypínací křivka ze studeného stavu Sekunden Minuten Sekunden Minuten Sekunden Minuten Sekunden Minuten Sekunden Minuten Sekunden Minuten Sekunden Minuten udu Násobek Násobek jmen. jmen. proudu proudu Násobek jmen. proudu Násobek jmen. proudu Násobek jmen. proudu Násobek jmen. proudu Násobek jmen. proudu Vypínací charakteristika: K Tepelná spoušť x In Elektromagnetická spoušť 8... x In AC x In DC Kalibrační teplota 40 C Vypínací charakteristika: UC Z C x In x In x In DC x In DC...3 x In AC x In AC Kalibrační teplota 30 C /4 CCC45059C00 Technický katalog SMISSLINE Technická data

55 Miniaturní jistič Vypínací (vybavovací) charakteristiky Vypínací charakteristiky - příklad interpretace vypínací křivky typu B a Tepelné vypínací charakteristiky: Spodní testovací proud I = je definován jako proud, při kterém nedojde k vypnutí. Jistič vydrží průtok,3 násobku jmenovitého proudu, po dobu minimálně 60 minut. Horní testovací proud I je definován jako vypínací proud. Pokud jističem poteče,45 násobek jmenovitého proudu, jistič během 60 minut vypne. vypínací doba I =,3 x In I =,45 x In 3600 Omezovací 000 charakteristiky ze studeného stavu a AC b Elektromagnetické vypínací charakteristiky AC: Jistič snese 3násobek jmenovitého proudu po dobu > 0, s (vnašem konkrétním příkladu až do cca s). Jistič vypne za dobu < 0, s při 5násobku jmenovitého proudu. 0, 0,0 b DC Násobek jmen. proudu CCC4503Z000 Chování jističe při různých vypínacích (vybavovacích) charakteristikách Tepelná spoušť Elektromagnetická spoušť Vypínací charakteristiky Testovací proudy Vybavovací doba Testovací proudy: Doba vypnutí a jmen. proudy Spodní Horní Spodní Horní testovací proud testovací proud testovací proud testovací proud I I B 4 až 63 A.3 x In > h 3 x In > 0. s.45 x In < h 5 x In < 0. s C 0.5 až 63 A.3 x In > h 5 x In > 0. s.45 x In < h 0 x In < 0. s D 6 až 63 A.3 x In > h 0 x In > 0. s.4 x In < h 0 x In < 0. s K 0.5 až 63 A.05 x In > h 8 x In > 0. s. x In < h x In < 0. s.5 x In < min 6.0 x In > s Aplikační charakteristika: B Miniaturní jistič pro jištění obvodů pro napájení zátěží, které při rozběhu nemají buď žádný nebo jen malý záběrný proud (bojlery, elektrická topná tělesa, sporáky). Aplikační charakteristika: C "Standardní" miniaturní jistič pro jištění obvodů, které napájí zátěže s výraznějším záběrným proudem, vlivem indukčností (TV přijímače, zářivky a výbojky) a také obvodů se zásuvkami. Aplikační charakteristika: D Miniaturní jistič pro jištění obvodů se zátěžemi generujícími velké záběrné proudy (transformátory, kondenzátorové baterie). Hlavní jistič pro záložní ochranu následně v řadě zapojených dalších jističů. Aplikační charakteristika: K Jistič pro jištění zařízení. Charakteristiky tohoto typu umožňují splnění požadavků na velmi těsnou (přesnou) ochranu. Aplikační charakteristika: UC Ochrana zařízení v systémech DC, s napětím do 50 V = a s časovou <5 ms (nouzové napájecí sítě, elektrické galvanizační systémy, atd.). Technický katalog SMISSLINE Technická data CCC45059C00 /5

56 Miniaturní jistič Vnitřní odpor při jmenovitém napětí, v závislosti na výkonových ztrátách Vnitřní odpor a výkonová ztráta na pól (odpor měřen ve stavu zastudena, při pokojové teplotě) S400 M S400 M-UCC S400 M-UCZ Jmenovitý B, C, D K proud Ri Pv Ri Pv Ri Pv Ri Pv In A Ω W Ω W Ω W Ω W Proudy 0,5 4 A platí pouze pro charakteristiky C a K. /6 CCC45059C00 Technický katalog SMISSLINE Technická data

57 Miniaturní jističe Hodnota propuštěné energie I t při napětí 30/400 VAC Miniaturní jistič S400 s charakteristikami B a D 0 6 propuštěná energie [A s] A 3 40A 0 5A 3 6A 0A 6A 4A 3A A.6A 0 A CCC450Z Očekávaný zkratový proud Icc [ka] Miniaturní jistič S400 s charakteristikami C a K 0 6 propuštěná energie [A s] A 40A 5 3A 0A 3 6A 0A Očekávaný zkratový proud Icc [ka] 6A 4A 3A A.6A A CCC450Z000 Při následně uvedených napětích je možno propuštěnou energii It zredukovat činitelem:,5 pro napětí 7 V ~ 3 pro napětí 0 V ~ Technický katalog SMISSLINE Technická data CCC45059C00 /7

58 Napájecí zdroj: ochrana proti přetížení a zkratu Ochrana násuvného paticového systému proti přetížení a zkratu Ochrana systému přípojnic bez předřazené nadproudové ochrany Důležitým činitelem pro ochranu přípojnicového systému (montážní základny, blok vstupních svorek, vstupní propojovací kontakty, adaptér, modul Combi, případně svorky) je průběh jmenovitého vrcholového výdržného proudu Ipk. Jmenovitý vrcholový výdržný proud Ipk přípojnicového systému SMISSLINE je 7 ka. Ochrana přípojnicového systému předřazenou nadproudovou ochranou Jmenovitý zkratový proud Icf přípojnicového systému SMISSLINE je 50 ka. Pokud na napájecí straně před přípojnicovým systémem je zařazen jistič typu SACE Tmax 00 A, nebo jistič S800 s vysokými výkonnostními parametry, případně pojistka NH, pak vlivem zkratové omezovací schopnosti takového ochranného prvku je u násuvného paticového systému povolen větší očekávaný zkratový proud a to hodnoty až do 50 ka. Nadproudová a zkratová ochrana zařízení/přístrojů instalovaných v přípojnicovém systému Při stanovení parametrů nadproudové a zkratové ochrany je třeba vzít v úvahu jmenovitou zkratovou vypínací schopnost (příp. jmenovitou vypínací schopnost) těchto ochranných prvků, vkombinaci s maximálním zkratovým proudem instalovaného systému. To platí nejen pro samotný přípojnicový systém SMISSLINE, nýbrž i pro konstrukci distribučního rozváděče jako celku a také samotného rozvodu. Miniaturní (malý) jistič Pokud očekávaný zkratový proud v místě instalace malého jističe není větší než jmenovitá vypínací schopnost takového jističe, není třeba instalovat žádnou záložní ochranu ve formě předřazené nadproudové ochrany. Pokud očekávaný zkratový proud v místě instalace malého jističe bude větší než jmenovitá zkratová vypínací schopnost takového jističe, nesmí jmenovitý proud předřazené nadproudové ochrany překročit tabulkovou hodnotu uvedenou v tabulkách záložní ochrany (katalog str. /0 a dále). Proudový chránič Pro zajištění zkratové ochrany ve větvi před a za jističem je třeba použít záložní pojistku s proudovou hodnotou max. 00 A gl/gg, nebo výkonový jistič S A (viz koordinační tabulka, str. /4). Záložní pojistka pak nemusí být použita do úrovně vnitřní zkratové výdržné schopnosti. Tepelnou ochranu je možno provést následně zařazeným miniaturním jističem, avšak pouze v případě, že jmenovité proudy nepřekročí jmenovitý proud proudového chrániče, přičemž je třeba ještě brát v úvahu činitel využití. Svodič přepětí OVR Zkratová ochrana tohoto prvku se zajišťuje předřazením nadproudové ochrany ve formě pojistky, proudové hodnoty max. 60 A gl/gg (v případě, že na straně sekundárního proudu dochází k přerušením, která nejsou nezávislá). Záložní pojistky pro zařízení vybavená univerzálním adaptérem V zásadě platí stejné požadavky jako pro zařízení přímo nasazená do montážní základny. /8 CCC45059C00 Technický katalog SMISSLINE Technická data

59 Technical Catalogue, Version 03 Miniaturní jistič Záložní ochrana a údaje týkající se selektivity Napájecí strana Strana zátěže S800N - 30/400 V E. S800N Char. B, C, D L. Icu [ka] 36 In [A] S400E B Příklad : při použití jističe S800 se jmenovitým proudem 50 A je pro S400 zajištěna záložní ochrana až do jmenovitého proudu 5 A. Záložní zkratová ochrana činí 36 ka. Příklad : V tomto případě není zajištěna záložní ochrana mezi napájecí a zatěžovací stranou. Záložní ochrana Uvedené tabulky uvádí hodnotu vypínací schopnosti (v ka), při které je zaručena záložní ochrana mezi zvolenou kombinací vybraných jističů. Tabulky pokrývají možné kombinace S800 a výše uvedených jističů a řadou modulárních jističů ABB S400. Hodnoty uvedené v tabulkách jsou vztaženy k napětí: Vn = 30/400VAC E. S800S Char. D L. Icu [ka] 50 In [A] T T T T T T T T 50 T T T T T T T T.6 T T T T T T T T T T T T T T T T T T T T T T T T S400M T T C S450M Příklad : U této kombinace je zajištěno selektivní vypnutí do 5, ka. Příklad : Zde selektivita zajištěna není. Selektivní ochrana Uvedené tabulky uvádí proudovou vypínací schopnost (v ka), při které je zaručena selektivní ochrany mezi kombinací vybraných jističů. Tabulky pokrývají možné kombinace mezi S800 a řadou modulárních jističů ABB. Hodnoty uvedené v tabulce představují maximální dosažitelnou hodnotu rozlišení mezinapájecí a zatěžovací stranou jističe, vztaženou k napětí: Vn = 30/400VAC Back-up and Selectivity tables S800, SMISSLINE with ABB Products Další tabulky k záložní ochraně a selektivitě najdete na: see katalog CCC45039L003 Technický katalog SMISSLINE Technická data CCC45059C00 /9

60 Miniaturní jistič Záložní ochrana pojistkami a jističi S800 a Tmax a) Pokud zkratový proud v místě instalace jističe není větší než jmenovitá vypínací schopnost miniaturního jističe, není třeba předřadit pojistku. Pokud je taková pojistka přesto z instalačních důvodů zařazena před jistič, můžeme vybrat pojistku s jakýmkoli jmenovitým proudem. b) Pokud zkratový proud v místě instalace jističe je větší než jeho jmenovitá vypínací schopnost, nesmí jmenovité proudy předřazených pojistek překročit hodnoty uvedené v tabulce (záložní ochrana jističe). Předřazená pojistka: NH..gL/gG L. Icu [ka] S400M/S450M FS40M/FS45M FS403M/FS453M S400E/S450E FS40E/FS45E FS403E/FS453E Icn [ka] 0 Icn [ka] 6 E. = v předřazené větvi, ve vstupní větvi L. = v následně zařazené větvi, ve výstupní větvi Meze selektivity jsou uváděny v ka S. NH gl/gg In [A] all types all types S800S S400M 30/400 V S. S800S Char. B, C, D, K L. Icu [ka] 50 In [A] Icn [ka] 4* S400M FS40M FS403M B, D S. S800S Char. B, C, D, K L. Icu [ka] 50 In [A] S400M C, K S800N S400M 30/400 V S. S800N Char. B, C, D L. Icu [ka] 36 In [A] Icn [ka] 4* S400M FS40M FS403M B, D E. = v předřazené větvi, ve vstupní větvi L. = v následně zařazené větvi, ve výstupní větvi Meze selektivity jsou uváděny v ka S. S800 N Char. B, C, D L. Icn [ka] 36 S400M C, K In [A] Vysvětlení tabulky Tato tabulka uvádí proudové hodnoty (v ka), při kterých je zajištěna záložní ochrana mezi danou kombinací jističů. Tabulka obsahuje možné kombinace jističů S800 nebo SACE Tmax, a také mezi miniaturními jističi 400 M pro násuvný systém SMISSLINE. /0 CCC45059C00 Technický katalog SMISSLINE Technická data

61 Sace Tmax 30/400 V ve vstup. větvi T T T T T3 T4 T T3 T4 T T4 T T4 T4 Verze Verze B C N N N N S S S H H L V ve výstup. větvi ln [A] lcu [ka] S400E B, C FS40E/403E S400M C, K FS40M/403M S400M B, D FS40M/403M Sace XT 30/400 V ve vstup. větvi XT XT XT3 XT4 XT XT XT3 XT4 XT XT XT4 XT XT4 XT XT4 Verze Verze B C N S H L V ve výstup. větvi ln [A] lcu [ka] FS400E S400E B, C S450E FS400M S400M C, K S450M FS400M S400M B, D S450M Technický katalog SMISSLINE Technická data CCC45059C00 /

62 Miniaturní jistič Selektivita vůči pojistkám gl/gg U distribučního systému NN je hlavním požadavkem nepřetržitost dodávky elektrické energie. To znamená, že dvě nebo více do série zapojených nadproudových ochranných prvků by mělo v případě přetížení nebo zkratu fungovat selektivním způsobem. Selektivity je dosaženo v případě, že na poruchu zareaguje pouze ochranný prvek, který se nachází nejblíže poruše. Selektivity mezi pojistkou a jističem je dosaženo tehdy, když energie propuštěná jističem instalovaným v následně zařazené větvi nepřesáhne hodnotu energie, která by přetavila předřazenou pojistku. V případě zkratu je selektivního vypnutí poruchového proudu miniaturním jističem pro nasunutí do systému SMISSLINE zajištěno do hodnot uvedených v tabulce. Uvedené informace se opírají o průměrné provozní křivky předřazených pojistek. Fuse gl/gg 30/400 V V příchozí větvi Pojistka gl/gg Ve výstup. větvi Char. ln [A] >5 * >5 * >5 * >5 * >5 * >5 * >5 * S400M FS40M B, C FS403M / Fuse gl/gg 30/400 V V příchozí větvi Pojistka gl/gg Ve výstup. větvi Char. ln [A] >5 * >5 * >5 * >5 * >5 * >5 * >5 * S400M D, K /63 E. = v předřazené větvi; ve vstupní větvi; v příchozí větvi L. = v následně zařazené větvi; ve výstupní větvi; v odchozí větvi T = celková selektivita až do vypínací schopnosti miniaturního jističe zapojeného do odchoztí větve. Meze selektivity jsou uváděny v ka * platí pouze pro IEC/EN , charakteristiky C a K / CCC45059C00 Technický katalog SMISSLINE Technická data

63 Miniaturní jistič S400M Selektivita vůči S800S S800S S400M 30/400 V S. S800S Char. B L. Icu [ka] 50 In [A] Icn [ka] S400M FS40M B FS403M S. S800S Char. B L. Icu [ka] 50 In [A] T T T T T T T T 50 3 T T T T T T T.6 T T T T T T 0. T T T T T T T T S400M FS40M C FS403M S. S800S Char. B L. Icu [ka] 50 In [A] Icn [ka] S400M D S. S800S Char. B L. Icu [ka] 50 In [A] T T T T T T T T 50 5 T T T T T T.6 0. T T T T T T T T T T S400M K S800S S400M 30/400 V S. S800S Char. C L. Icu [ka] 50 In [A] Icn [ka] S400M FS40M B FS403M S. S800S Char. C L. Icu [ka] 50 In [A] T T T T T T T T 50 T T T T T T T T.6 T T T T T T T T T T T T T T T T S400M FS40M C FS403M S. S800S Char. C L. Icu [ka] 50 In [A] Icn [ka] S400M D S. S800S Char. C L. Icu [ka] 50 In [A] T T T T T T T T 50 T T T T T T T.6. T T T T T T T T T T T T T T S400M K S. = v předřazené větvi; ve vstupní větvi; v příchozí větvi L. = v následně zařazené větvi; ve výstupní větvi; v odchozí větvi T = celková selektivita až do vypínací schopnosti následně zařazeného malého (miniaturního) jističe Meze selektivity jsou uváděny v ka Technický katalog SMISSLINE Technická data CCC45059C00 /3

64 Miniaturní jistič S400M Selektivita vůči S800S a S800N S800S S400M 30/400 V S. S800S Char. D L. Icu [ka] 50 In [A] Icn [ka] T T S400M FS40M B FS403M S. S800S Char. D L. Icu [ka] 50 In [A] T T T T T T T T 50 T T T T T T T T.6 T T T T T T T T T T T T T T T T T T T T T T T T T T S400M FS40M C FS403M S. S800S Char. D L. Icu [ka] 50 In [A] Icn [ka] T T T S400M D S. S800S Char. D L. Icu [ka] 50 In [A] T T T T T T T T 50 T T T T T T T T.6 T T T T T T T T. T T T T T T T T T T T T T T T T T T S400M K T T E. = v předřazené větvi; ve vstupní větvi; v příchozí větvi L. = v následně zařazené větvi; ve výstupní větvi; v odchozí větvi T = celková selektivita až do vypínací schopnosti následně zařazeného malého (miniaturního) jističe Meze selektivity jsou uváděny v ka /4 CCC45059C00 Technický katalog SMISSLINE Technická data

65 Miniaturní jistič S400M Selektivita vůči S800N S800N S400M 30/400 V S. S800 N Char. B L. Icu [ka] 36 In [A] Icn [ka] S400M FS40M B FS403M S. S800 N Char. B L. Icn [ka] 36 In [A] T T T T T T T T 50 3 T T T T T T T.6 T T T T T T 0. T T T T T T T T S400M FS40M C FS403M S. S800N Char. B L. Icu [ka] 36 In [A] Icn [ka] S400M D S. S800N Char. B L. Icu [ka] 36 In [A] T T T T T T T T 50 5 T T T T T T.6 0. T T T T T T T T T T S400M K S800N S400M 30/400 V S. S800N Char. C L. Icu [ka] 36 In [A] Icn [ka] S400M FS40M B FS403M S. S800N Char. C L. Icu [ka] 36 In [A] T T T T T T T T 50 T T T T T T T T.6 T T T T T T T T T T T T T T T T S400M FS40M C FS403M S. S800N Char. C L. Icn [ka] 36 In [A] Icn [ka] S400M D S. S800N Char. C L. Icu [ka] 36 In [A] T T T T T T T T 50 T T T T T T T.6. T T T T T T T T T T T T T T S400M K E. = v předřazené větvi; ve vstupní větvi; v příchozí větvi L. = v následně zařazené větvi; ve výstupní větvi; v odchozí větvi T = celková selektivita až do vypínací schopnosti následně zařazeného malého (miniaturního) jističe Meze selektivity jsou uváděny v ka Technický katalog SMISSLINE Technická data CCC45059C00 /5

66 Miniaturní jistič S400M Selektivita vůči S800N S800N S400M 30/400 V S. S800N Char. D L. Icu [ka] 36 In [A] Icn [ka] T T S400M B FS40M S. S800N Char. D L. Icu [ka] 36 In [A] T T T T T T T T 50 T T T T T T T T.6 T T T T T T T T T T T T T T T T T T T T T T T T T T S400M C FS40M S. S800N Char. D L. Icu [ka] 36 In [A] Icn [ka] T T T S400M D S. S800N Char. D L. Icu [ka] 36 In [A] T T T T T T T T 50 T T T T T T T T.6 T T T T T T T T. T T T T T T T T T T T T T T T T T T S400M K T T S. = v předřazené větvi; ve vstupní větvi; v příchozí větvi L. = v následně zařazené větvi; ve výstupní větvi; v odchozí větvi T = celková selektivita až do vypínací schopnosti následně zařazeného malého (miniaturního) jističe Meze selektivity jsou uváděny v ka /6 CCC45059C00 Technický katalog SMISSLINE Technická data

67 Miniaturní jistič S400M Selektivita vůči jističi Sace Tmax T Tmax 30/400 V S. T Verze B, C, N Spoušť TM lu [A] 60 L. Char. ln [A] S400M FS40M FS403M B Tmax 30/400 V S. T Verze B Spoušť TM lu [A] 60 L. Char. ln [A] S400M FS40M FS403M C Tmax 30/400 V S. T Verze C Spoušť TM lu [A] 60 L. Char. ln [A] S400M FS40M FS403M C S. = v předřazené větvi; ve vstupní větvi; v příchozí větvi L. = v následně zařazené větvi; ve výstupní větvi; v odchozí větvi T = celková selektivita až do vypínací schopnosti následně zařazeného malého (miniaturního) jističe Meze selektivity jsou uváděny v ka Technický katalog SMISSLINE Technická data CCC45059C00 /7

68 Miniaturní jistič S400M Selektivita vůči Sace Tmax T Tmax 30/400 V S. T Verze N Spoušť TM lu [A] 60 L. Char. ln [A] S400M FS40M FS403M C Tmax 30/400 V S. T Verze B, C, N Spoušť TM lu [A] 60 L. Char. ln [A] S400M D Tmax 30/400 V S. T Verze B, C, N Spoušť TM lu [A] 60 L. Char. ln [A] S400M K S. = v předřazené větvi; ve vstupní větvi; v příchozí větvi L. = v následně zařazené větvi; ve výstupní větvi; v odchozí větvi T = celková selektivita až do vypínací schopnosti následně zařazeného malého (miniaturního) jističe Meze selektivity jsou uváděny v ka /8 CCC45059C00 Technický katalog SMISSLINE Technická data

69 Miniaturní jistič S400M Selektivita vůči Sace Tmax T, T Tmax T 30/400 V S. T Verze N, S, H, L Spoušť TM, M EL lu [A] 60 L. Char. ln [A] S400M K Tmax 30/400 V S. T Verze B, C, N Spoušť TM lu [A] 60 L. Char. ln [A] S400M K S. = v předřazené větvi; ve vstupní větvi; v příchozí větvi L. = v následně zařazené větvi; ve výstupní větvi; v odchozí větvi T = celková selektivita až do vypínací schopnosti následně zařazeného malého (miniaturního) jističe Meze selektivity jsou uváděny v ka Technický katalog SMISSLINE Technická data CCC45059C00 /9

70 Miniaturní jistič S400M Selektivita vůči Sace Tmax T Tmax T 30/400 V S. T Verze N, S, H, L Spoušť TM, M EL lu [A] 60 L. Char. ln [A] S400M FS40M B FS403M S. T Verze N Spoušť TM, M EL lu [A] 60 L. Char. ln [A] S400M FS40M C FS403M S. T Verze S, H, L Spoušť TM, M EL lu [A] 60 L. Char. ln [A] S400M FS40M C FS403M S. = v předřazené větvi; ve vstupní větvi; v příchozí větvi L. = v následně zařazené větvi; ve výstupní větvi; v odchozí větvi T = celková selektivita až do vypínací schopnosti následně zařazeného malého (miniaturního) jističe Meze selektivity jsou uváděny v ka /30 CCC45059C00 Technický katalog SMISSLINE Technická data

71 Miniaturní jistič S400M Selektivita vůči Sace Tmax T Tmax T 30/400 V S. T Verze N, S, H, L Spoušť TM, M EL lu [A] 60 L. Char. ln [A] S400M D S. T Verze N Spoušť TM, M EL lu [A] 60 L. Char. ln [A] S400M K S. T Verze S, H, L Spoušť TM, M EL lu [A] 60 L. Char. ln [A] S400M K S. = v předřazené větvi; ve vstupní větvi; v příchozí větvi L. = v následně zařazené větvi; ve výstupní větvi; v odchozí větvi T = celková selektivita až do vypínací schopnosti následně zařazeného malého (miniaturního) jističe Meze selektivity jsou uváděny v ka Technický katalog SMISSLINE Technická data CCC45059C00 /3

72 Miniaturní jistič S400M Selektivita vůči Sace Tmax T3 Tmax T3 S400M, 30/400 V S. T3 Verze N, S Spoušť TM, M lu [A] 50 L. Char. ln [A] S400M FS40M B FS403M Tmax T3 S400M, 30/400 V S. T3 Verze N, S Spoušť TM, M lu [A] 50 L. Char. ln [A] S400M D S. T3 Verze N Spoušť TM, M lu [A] 50 L. Char. ln [A] S400M FS40M C FS403M S. T3 Verze N Spoušť TM, M lu [A] 50 L. Char. ln [A] S400M K S. T3 Verze S Spoušť TM, M lu [A] 50 L. Char. ln [A] S400M FS40M C FS403M S. T3 Verze S Spoušť TM, M lu [A] 50 L. Char. ln [A] S400M K S. = v předřazené větvi; ve vstupní větvi; v příchozí větvi L. = v následně zařazené větvi; ve výstupní větvi; v odchozí větvi T = celková selektivita až do vypínací schopnosti následně zařazeného malého (miniaturního) jističe Meze selektivity jsou uváděny v ka /3 CCC45059C00 Technický katalog SMISSLINE Technická data

73 Miniaturní jistič 0 ka S400M Selektivita vůči Sace Tmax T4 Tmax T4 S400M, 400/45 V S. T4 Verze N, S, H, L, V Spoušť TM, M EL lu [A] L. Char. ln [A] S400M FS40M B FS403M S400M FS40M C FS403M S400M D S400M K S. = v předřazené větvi; ve vstupní větvi; v příchozí větvi L. = v následně zařazené větvi; ve výstupní větvi; v odchozí větvi T = celková selektivita až do vypínací schopnosti následně zařazeného malého (miniaturního) jističe Meze selektivity jsou uváděny v ka Technický katalog SMISSLINE Technická data CCC45059C00 /33

74 Miniaturní jističe a proudové chrániče bez nadproudové ochrany (RCBO) Vliv teploty okolí Povolená hodnota proudu miniaturních jističů a proudových chráničů (bez nadproudové ochrany - angl. zkratka RCBO ) typu FS40, FS403, v závislosti na teplotě okolí a maximálním zatěžovacím proudu, platná pro miniaturní jističe montované do řady vedle sebe. Praktický postup Při provozu jističů montovaných do řady vedle sebe nastanou často podmínky, při kterých je třeba brát v úvahu teplotu okolí a teplotní vlivy. Tyto podmínky jsou popsány v normách EN a EN Při posuzování těchto vlivů se osvědčil následující postup:. Vybereme jmenovitý proud jističe, případně proudonosnou schopnost kabelu (zvolíme ten případ, jehož hodnota je nižší).. Posoudíme teplotní vlivy, vyjádřené proudem Is při teplotě okolí 40 C: IB 0,9 x In teplotní vliv jističů montovaných do řady vedle sebe, za předpokladu, že zátěže jsou stejné: IB 0,75 x In 3. Takto získáme jmenovitý proud jističe pro In,5 násobku příslušného proudu podle bodu. Takto získáme jmenovitý proud jističe pro In,5 násobku příslušného proudu podle bodu. Ve výše uvedeném postupu jsou zohledněny všechny tepelné faktory. Výsledkem je optimální volba jmenovitého proudu pro daný jistič. Příklad: Požadujeme, aby kabel snesl trvale proud 4 A. Vybraný jmenovitý proud jističe při zohlednění teplotních vlivů: In,5 x 4 A 6 A. Zjednodušený postup - základní údaje. Různá teplota okolí Tepelné spouště se nastavují na referenční teplotu okolí. U vypínací charakteristiky K je tato teplota rovna 40 C, u vypínacích charakteristik B, C a D je rovna 30 C. Při dalších odlišných teplotách okolí se tyto výše specifikované hodnoty mění o cca 6 % na 0 C teplotního rozdílu. Pro přesnější výpočty a pro velmi vysokou nebo nízkou teplotu okolí platí následující tabulky:. Vliv způsobený formou montáže přístrojů - přístroje jsou instalovány v řadě vedle sebe a jsou pod trvalou zátěží Pokud jsou jističe instalovány těsně vedle sebe a jsou rovnoměrně zatíženy, je třeba uvažovat s korekčním činitelem. Vliv tohoto způsobu instalace, tzn. těsně vedle sebe, je možno snížit použitím výplňových materiálů a/nebo distančních vložek (šířky 9 mm). Vliv sousedních přístrojů S400/FS40/FS403 korekční činitel Fm počet přístrojů OEPM008 Vliv sousedních přístrojů Korekční činitel Fm Počet sousedních Korekční přístrojů činitel > /34 CCC45059C00 Technický katalog SMISSLINE Technická data

75 Miniaturní jistič Vliv teploty okolí Max. provozní proudy v závislosti na teplotě okolí, platné pro miniaturní jistič S400 s vypínacími charakteristikami B, C, D, UC-C a UC-Z In(A) Teplota okolí T ( C) * * * * * * * platí pouze pro charakteristiku C Max. provozní proudy v závislosti na teplotě okolí, platné pro miniaturní jističe S400 s vypínací charakteristikou K In(A) Teplota okolí T ( C) Technický katalog SMISSLINE Technická data CCC45059C00 /35

76 Miniaturní jističe Ochrana obvodů se zářivkami Ochrana obvodů se zářivkami Následující tabulka uvádí maximální povolený počet zářivek, které je možno chránit jediným jističem, v rozdělení podle charakteristik. Počet pro vícepólové jističe se pak sníží o 0%. Jmenovitý proud Nekompenzované zářivky Zářivky kompenzované paralelně Zářivky s elektronickou zátěží KVG KVG EVG ) 8/0 W 36/40 W 58/65 W 8/0 W 36/40 W 58/65 W 8/0 W 36/40 W 58/65 W ) EVG: dvoulampová verze; lampy současně spínané; elektronická zátěž KVG: klasická zátěž Použití miniaturních jističů S400 M v systémech stejnosměrného napájení Standardní miniaturní jistič typu S400 M a S400 E je možno použít ve stejnosměrném sytému, ovšem je třeba dodržet následující podmínky: jednoopólový malý jistič smí být připojen na napětí max. 60 V DC; -pólový malý jistič se póly do série na max. 5 V DC. Není třeba zohlednit polaritu napájecího napětí. Zátěž může být připojena na horní nebo dolní svorku miniaturního jističe. Příklady povolených způsobů připojení ss napětí, v závislosti na počtu pólů a na konfiguraci obvodu. Nulový pól je uzemněn: x x x 3 x x 3 x x V 0 V ( ) 5 V 0 V ( ) 5 V 0 V ( ) 60 V 60 V 0 V ( ) CCC4509Z000 Příklad povolených ss napětí, v závislosti na počtu pólů, v neuzemněných stejnosměrných systémech: x x 3 x x x 3 5 x V + 5 V CCC4500Z000 /36 CCC45059C00 Technický katalog SMISSLINE Technická data

77 Miniaturní jistič S400UC UC = Univerzální napájení = AC/DC Miniaturní jističe S400UC j e možno použít v jednopólové verzi pro napětí 5 V DC a ve dvoupólové verzi se sériovým zapojením dvou pólů, do napětí 50 V DC. Pro stejnosměrné vstupní napětí přivedené shora Miniaturní jističe S400 UC-... mají ve v prostoru zhášení oblouku umístěny permanentní magnety a proto při instalaci je třeba dodržet polaritu. Pokud připojíme vodiče se správnou polaritou, pak v případě zkratu magnetické pole permanentního magnetu bude nasměrováno souběžně s elektromagnetickým zkratového proudu a zkratový oblouk je působením těchto polí bezpečně zaveden do zhášecí komory. Při nesprávně připojené polaritě může dojít k poškození miniaturního jističe. Proto také záporný (-) pól u jističů s napájením shora - svorka - musí být připojen na (-) a svorka 3 musí být připojena na (+). Příklad povolených úrovní napětí mezi vodiči, v závislosti na počtu pólů a situačním rozložení obvodu: Napětí UN mezi 5 V d.c. 50 V d.c. 50 V d.c. 50 V d.c. vodiči napětí mezi 5 V d.c. 5 V d.c. 50 V d.c. 5 V d.c. vodičem a zemí napájení L + L L + L L + L L + L M Technický katalog SMISSLINE Technická data CCC45059C00 /37

78 Proudový chránič F40, F404 Vlastnosti / 3/4 5/6 7/8/N / 4/3 6/5 8/7/N CCC40408Z000 CCC45365F000 Obecné informace týkající se proudových chráničů Proudový chránič chrání osoby před zraněním elektrickým proudem a poškození majetku. Použití proudového chrániče je vyžadováno různými národními a mezinárodními normami proelektrické instalace. Moderní proudové chrániče reagují na malé zbytkové proudy. K vypnutí (vybavení) chrániče dojde během zlomku sekundy ještě před tím, než nastane nebezpečná situace pro lidi, zvířata a majetek. Proudový chránič využívá principu vypnutí působení magnetického prvku, nezávisle na napájecím napětí. Při tomto způsobu vypnutí je zajištěna dokonalá a bezpečná funkce chrániče a to i v případě podpětí či přerušení nulového vodiče. Klíčové vlastnosti proudového chrániče Vysoká odolnost vůči zkratovému proudu (0 ka) Citlivost na střídavé a pulzní stejnosměrné zbytkové proudy - a 4-pólová provedení chráničů Jmenovité hodnoty zbytkového vypínacího proudu: 0, 30, 00, 300 a 500 ma Západkové pomocné spínače a signálové kontakty Jmenovité proudy 5, 40, 63 A Dvojité svorky Podle tvaru vlny zemních svodových proudů, vůči kterým jsou proudové chrániče citlivé, je možno proudové chrániče klasifikovat do dvou skupin (typů): typ A (pro střídavý a/nebo pulzní proud se stejnosměrnou složkou) typ AC (pouze pro střídavý proud) Proudové chrániče ABB SMISSLINE jsou všechny typu A. Tvar (průběh) poruchového proudu Správná funkce proudového chrániče (RDC) citlivého na střídavý proud na pulzní proud Typ AC Typ A sinusový střídavý proud skokově se měnící pomalu narůstající pulzní ss proud skokově se měnící, s/bez překrývajících se ss komponent from 6 ma pomalu narůstající CCC45096Z000 Selektivita Problémy při instalaci proudových chráničů jsou obdobné jako při instalaci miniaturních jističů. Zejména je třeba na minimum redukovat počet dílů systému, u nichž dojde v případě zemní poruchy k výpadku funkce. U magnetotermických proudových chráničů s nadproudovou ochranou (RCBO) je problém selektivity v případě zkratových proudů možno řešit stejnými kritérii jako u miniaturních jističů. Pro zajištění správné chráničové ochrany je však nejdůležitějším parametrem čas vypnutí (čas vybavení) chrániče. Ochrana proti dotykovým napětím je účinná pouze v případě, že nedojde k překročení maximálních dob uvedených na bezpečnostní křivce. /38 CCC45059C00 Technický katalog SMISSLINE Technická data

79 Proudový chránič Vlastnosti Částečná selektivita A I 0.5 x I I B I 0.5 x I I nejistá selektivita bezpečná selektivita bezpečná selektivita CCC45087Z000 Celková (úplná) selektivita 300 ma s F400 S Ochrana kompletní instalace Odchozí vedení bez ochrany osob 30 ma 0 ma Proudový chránič s vysokou citlivostí nebo krátkou aktivační časovou prodlevou, určený k ochraně osob Z030.eps Proudová (částečná) selektivita Selektivitu je možno zajistit instalací proudového chrániče s nízkou citlivostí do příchozí větve a vysoké citlivosti do odchozí větve. Zásadní podmínka, která musí být splněna pro dosažení selektivní koordinace zní takto: hodnota IΔ chrániče v příchozí větvi (hlavní chránič) musí být větší než dvounásobek hodnoty IΔ chrániče zapojeného v odchozí větvi. Provozní pravidlo pro získání proudové (částečné) selektivity zní takto: IΔn chrániče v příchozí větvi = 3 x IΔn chrániče v odchozí větvi (např.: F404, 300 ma v příchozí větvi; F40, 00 ma v odchozí větvi). V takovém případě bude selektivita jen částečná a v případě průtoku zemních proudů IΔ < IΔm < 0,5 x IΔ) vypne pouze chránič v odchozí větvi. Chronometrická (celková) selektivita Pro dosažení celkové, tedy úplné selektivity je třeba instalovat proudové chrániče s prodlevou, neboli selektivní proudové chrániče. Vybavovací časy těchto dvou chráničů, zapojených do série, musí být koordinovány tak, aby celková doba vybavení (vypnutí ) t chrániče zapojeného v odchozí větvi byla kratší než mezní čas t chrániče v příchozí větvi, během které chránič nesmí zareagovat při jakékoli proudové hodnotě. To znamená, že proudový chránič v odchozí větvi dokončí své vypnutí ještě dříve, než zareaguje chránič v příchozí větvi. Pro zajištění úplnosti celkové selektivity platí ještě jedna podmínka, že totiž hodnota IΔ předřazeného chrániče musí být rovna více než dvojnásobku obdobné hodnoty chrániče zapojeného v odchozí větvi, což požaduje norma IEC 64-8/ Provozní pravidlo pro zajištění částečné (proudové) selektivity pak říká, že: IΔn chrániče v příchozí větvi = 3 x IΔn chrániče v odchozí vět v i (např. F404, t yp S, 300 ma v př íchozí vět v i ). Z bezpečnostních důvodů se vybavovací doby předřazeného chrániče s prodlevou musí vždy pohybovat pod bezpečnostní křivkou. Technický katalog SMISSLINE Technická data CCC45059C00 /39

80 Proudový chránič Standardní, s krátkodobou prodlevou, selektivního typu Při použití většího počtu elektronicky vytvářených indukčností pro napájení zářivek dochází ke vzniku trvalých svodových proudů a vysokých záběrných proudů, které mohou vyvolat zbytečné vybavení standardního proudového chrániče. Zátěže v napájecích soustavách IT a další elektronická zařízení (např. stmívače, počítače, střídače) s kapacitními filtry na vstupu, zapojenými mezi fázové vodiče a zem, také mohou generovat trvalé svodové proudy, jejichž součet může vyvolat nežádoucí vybavení standardního proudového chrániče. V takových situacích se používají proudové chrániče s krátkou dobou odezvy, které umožní připojení většího počtu zařízení do instalačního systému. Softstartéry motorů jsou zátěže, které mohou generovat vysokofrekvenční kapacitní proudy (vyvolané vyššími harmonickými) tekoucí do země, případně vnořené do sítě. I v takovém případě použití proudových chráničů S KRÁTKOU AKTIVAČNÍ PRODLEVOU sníží citlivost takového chrániče na nežádoucí vypnutí. Proto v porovnání se standardními typy chráničů jsou proudové chrániče s KRÁTKOU AKTI- VAČNÍ PRODLEVOU charakterizovány pro danou citlivost následujícími parametry: vyšší aktivační vybavovací proud prodleva ve vypínací době lepší odolnost vůči přepětím, vyšším harmonickým a impulznímu rušení. Nařízení Odolnost proudových chráničů vůči nežádoucímu vybavení vlivem přepětí se ověřuje zkouškami uvedenými v normách IEC 6008 a IEC Při zkoušce je do chrániče vysílán rázový impulz ve formě polarizované vlny (ring wave) 0,5 μs/00 khz. U všech proudových chráničů se vyžaduje, aby prošly tímto testem při špičkové proudové hodnotě 00 A. Pokud jde o atmosférická přepětí, normy IEC 6008 a 6009 předepisují zkoušku atmosférickým rázem 8/0 μs, s vrcholovým proudem 3000 A, avšak omezují tento požadavek na proudové chrániče klasifikované jako " selektivní". U dalších typů proudových chráničů tato zkouška není požadována. Řada proudových chráničů S KRÁTKODOBOU PRODLEVOU, odolných proti nežádoucímu vypnutí, a také chráničové bloky, prošly obecně testem rázové polarizované vlny 0,5 μs/00 khz a vydržely zkoušku atmosférickým impulzem 8/0 μs se stejným špičkovým proudem hodnoty 3000 A předepsaným pro selektivní zařízení. Proto chceme-li zabránit nežádoucímu vybavení proudového chrániče, použijeme typy F40 K a F404 K. Tři různé typy proudového chrániče Standardní proudový chránič (RCD) 30 ma Selektivní RCD 300 ma S RCD 30 ma s k rátkodobou prodlevou K vybavení, vypnutí t (s) krátkodobá prodleva 30mA K standard 30mA selectiv 300mA S standard 30mA I n x I n 5 x I n selectiv 300mA I n I n x I n 5 x I n I n (ma) CCC45089Z000 Standardní RCD 30 ma vypne při cca ma a s dobou vybavení 35 ms. Selektivní RCD 300 ma vypne při cca 00 ma a s dobou vybavení cca 80 ms. RCD 30 ma s krátkou prodlevou vypne při cca 5 ma a s dobou vybavení 00 0 ms. /40 CCC45059C00 Technický katalog SMISSLINE Technická data

81 Proudový chránič Standardní, s krátkodobou prodlevou, selektivního typu Nežádoucí vypnutí V případě rušení v síti dochází u běžných instalovaných proudových chráničů k jejich aktivaci a tedy přerušení obvodu i v případech, kdy v obvodu není ve skutečnosti žádná zemní porucha. Rušení tohoto druhu jsou nejčastěji způsobena: provozními přepětími způsobenými přidáváním nebo odpojováním zátěží (vypínáním nebo zapínáním ovládacích zařízení, rozběhem nebo zastavením motorů, spínáním zářivkových osvětlovacích systémů atd.) přepětími atmosférického původu, způsobenými přímým nebo nepřímým výbojem na elektrickém vedení Za těchto okolností je vybavení spínacího prvku nežádoucí, neboť není výsledkem ochrany před přímým nebo nepřímým dotykem. Právě naopak, toto náhlé a neopodstatněné přerušení dodávky napájení může způsobit závažné problémy. PROUDOVÉ CHRÁNIČE (RCD) S KRÁTKODOBOU AKTIVAČNÍ PRODLEVOU Řada proudových chráničů a chráničových bloků s KRÁTKODOBOU AKTIVAČNÍ PRODLEVOU byla navržena kvůli překonání problémů s nežádoucím vybavením vlivem přepětí atmosférického nebo provozního původu. Elektronický obvod obsažený v těchto zařízeních dokáže rozlišit mezi dočasným svodovým proudem, způsobeným rušením na síti a trvalým svodovým proudem vlivem skutečné izolační poruchy. Proudový chránič pak reaguje pouze na tento druhý případ izolační poruchy. Proudové chrániče a chráničové bloky s KRÁTKODOBOU AKTIVAČNÍ PRODLEVOU reagují s určitou krátkou prodlevou, avšak ta nepředstavuje narušení bezpečnostních limitů stanovených platnými normami (doba vypnutí při IΔn =50 ms). Proto tyto proudové chrániče poskytují stejnou ochranu jako klasické proudové chrániče, ovšem jejich instalace do elektrického obvodu nezpůsobí nežádoucí vybavení napájecích systémů domácností případně průmyslových zařízení tam, kde zásadním požadavkem je zachování provozní kontinuity. Proudové chrániče S KRÁTKOU ČASOVOU PRODLEVOU jsou vhodné zejména pro instalace obsahující motorové spouštěče/pohony s proměnlivými otáčkami, obvody se zářivkami nebo IT/elektronickými zařízeními. Tabulka selektivity proudových chráničů RDC na vstupu I n [ma] na výstupu I n inst inst inst inst S inst S [ma] 0 inst n n n n n n 30 inst n n n n n 00 inst n n n 300 inst 300 S 500 inst 500 S inst = okamžitá S = selektivní n = ampérometrická (částečná) selektivita n = chronometrická (celková) selektivita Technický katalog SMISSLINE Technická data CCC45059C00 /4

82 Proudový chránič Technická data F40 F404 Jmenovité napětí Un: 30 V 30/400 V Počet pólů: 4 Jmenovitá frekvence fn: 50/60 Hz 50/60 Hz (pro typ LF 6 /3 Hz) Jmenovitá vypínací schopnost Im: 000 A Celková doba vybavení (průměrná hodnota) at I n 300 ms 300 ms at 5 I n 40 ms 40 ms Doba prodlevy při 5 I n: Odolnost vůči zkratům (ka): 0 ka 0 ka v kombinaci s předřazenou pojistkou v kombinaci s předřazenou pojistkou gl / gg 00 A nebo výkonným jističeme gl / gg 00 A nebo výkonným jističem MCB S800, 00 A MCB S800, 00 A Připojení Svorka s dvojitým zdvihem, bezpečná proti dotyku prsty, vhodná pro připojení jednožilových, svorky na zatěžovací straně vícežilových a splétaných vodičů do průřezu 5 mm Krytí: IP0 uvnitř panelu IP40 IP0 uvnitř panelu IP40 Provozní životnost: > 5000 provozních cyklů > 5000 provozních cyklů Klimatická odolnost podle: EN 6008 EN 6008 Montážní poloha: jakákoli jakákoli Teplota okolí: 5 C +40 C 5 C +55 C podle EN 6009 Odolnost vůči vibracím: 5 g 5 g Hz Hz Plastové díly: neobsahující halogeny neobsahující halogeny Kontakty: neobsahující kadmium neobsahující kadmium F40 K F404 K F404 S Jmenovité napětí Un: 30 V 30/400 V 30/400 V Počet pólů: 4 4 Jmenovitá frekvence fn: Hz Hz Hz Odolnost vůči rázovým proudům: 3 ka 3 ka 5 ka 8/0 µs 8/0 µs 8/0 µs Celková doba vybavení (průměrná hodnota) při I n 40 ms ms ms při 5 I n 40 ms ms Doba prodlevy při 5 I n: 0 ms 0 ms 90 ms Odolnost vůči zkratovým 0 ka 0 ka 0 ka proudům (ka): v kombinaci s předřazenou pojistkou gl / gg 00 A nebo výkonným jističem MCB S A Připojení Svorka s dvojitým zdvihem, bezpečná proti dotyku prsty, vhodná pro připojení jednožilových, svorky na zatěžovací straně vícežilových a splétaných vodičů do průřezu 5 mm Krytí: IP0 in panel IP40 IP0 in panel IP40 IP0 in panel IP40 Provozní životnost: > 5000 provozních cyklů > 5000 provozních cyklů > 5000 provozních cyklů Klimatická odolnost podle: EN 6008 EN 6008 EN 6008 Montážní poloha: jakákoli jakákoli jakákoli Teplota okolí: 5 C +40 C 5 C +55 C 5 C +40 C Odolnost vůči vibracím: 5g 5g 5g Hz Hz Hz Plastové díly: neobsahující halogeny neobsahující halogeny neobsahující halogeny Kontakty: neobsahující kadmium neobsahující kadmium neobsahující kadmium /4 CCC45059C00 Technický katalog SMISSLINE Technická data

83 Proudový chránič Technická data Koordinační tabulky mezi zkratovou ochranou (Short Circuit Protection Devices-SCPD) a chrániči F404 Pokud používáte proudový chránič, musíte ověřit, zda předřazená zkratová ochrana (angl. Short Circuit Protection Device - SCPD) chrání tento proudový chránič před vysokými zkratovými proudy. Norma IEC/EN 6008 s tanovuje určité zkoušky, kterými se ověřuje chování proudového chrániče (RCCB) ve zkratových podmínkách. Tabulka níže uvádí zkratový proud vyjádřený v ka efektivního proudu, při kterých proudové chrániče jsou chráněny díky koordinaci se zkratovou ochranou (SCPD) mající jmenovitý proud (tepelná ochrana) menší než nebo rovný jmenovitému proudu přiřazeného proudového chrániče. F404 5 A F A F A pojistka gg 5 A 00 pojistka gg 40 A pojistka gg 63 A pojistka gg 00 A S403M S803N S803S Vnitřní odpory a ztrátové výkony proudových chráničů (RCCB) a proudových chráničů s nadproudovou ochranou (RCBO) Vnitřní odpory a ztrátové výkony na jeden pól (odpor při pokojové teplotě) 4-pólový RCCB F404 -pólový RCCB F40 Ri Pv Typ Ri Pv in A mω W mω W A/0 ma A/30 ma A/30 ma pólový RCBO FS403 -pólový RCBO FS40 Typ Ri Pv Typ Ri Pv Ω W mω W B0/ C0/ B3/ C3/ B6/ C3/ B0/ C6/ B5/ C6/ C0/ B6/ C3/ B3/ C6/ C0/ C0/ C5/ C5/ C3/ Technický katalog SMISSLINE Technická data CCC45059C00 /43

84 Proudový chránič FS40 / 3/4/N / 4/3/N CCC45364F000 CCC40407Z000 Proudove chraniče s nadproudovou ochranou (angl. zkratka RCBO - Residual Circuit Breaker with Overload) Tento typ proudových chráničů pro systém SMISSLINE, s nadproudovou ochranou, je ideálním nástrojem pro ochranu lidí a majetku ve všech nových a stávajících distribučních systémech. Kombinace klidového pohotovostního proudu (standby current) a kabelové ochrany v jediném přístroji výrazně zjednodušuje projektování a přináší uživateli cenové výhody. Těmito druhy proudových chráničů je možno například zajistit určitou minimální úroveň ochrany požadovanou předpisy pro bytovou instalaci, nebo pro nějaký konkrétní distribuční systém. Pokud pak dojde k nárůstu svodového proudu, je tímto chráničem odpojen pouze obvod, kterého se izolační porucha bezprostředně týká, zatímco všechny ostatní obvody zůstávají i nadále napájeny a v provozu. Proudový chránič s krátkodobou aktivační prodlevou a nadproudovou ochranou, mající označení FS40 K, je verzí chrániče, která je zejména vhodná pro nepříznivé distribuční a zatěžovací podmínky. Aniž by jakkoli došlo k omezení ochranné funkce proti úrazu osob elektrickým proudem, tato krátká, elektronicky vnesená časová prodleva do chrániče zabrání rušivému vybavení chrániče, k němuž by mohlo dojít vlivem kapacitních vybíjecích proudů. FS40 FS40K Jmenovité napětí Un: 30 V ~ 30 V ~ Předřazené pojistky: Podrobnosti o zálohování i selektivitě u malých jističů S400 E a meze selektivity: a S400 M jsou uvedeny na str. /9 až /36 Počet pólů: (PN) (PN) Jmenovitá frekvence fn: 50/60 Hz 50/60 Hz Jmenovitá vypínací schopnost Icn: 0 ka 30 V ~ (0 6 A jmenovitý proud) 0 ka 30 V ~ (0 6 A jmenovitý proud) 6 ka 30 V ~ (0 3 A jmenovitý proud) 6 ka 30 V ~ (0 A jmenovitý proud) Třída proudového omezení: 3 3 Celková doba vypnutí (průměrná hodnota) podle EN EN při In 40 ms 40 ms při 5 I n 5 ms 35 ms Doba prodlevy př i 5 I n: 0 ms Průřezy připojovacích vodičů Válcová svorka s protizdvihem, s ochranou proti dotyku prsty. Vhodná pro připojení jednožilových, svorky na zatěžovacím konci vícežilových a splétaných vodičů do průřezu 5 mm Krytí: IP0 uvnitř panelu IP40 IP0 uvnitř panelu IP40 Provozní životnost: > 5000 provozních cyklů > 5000 provozních cyklů Klimatická odolnost podle: EN 6009 EN 6009 Montážní poloha: jakákoli jakákoli Teplota okolí: 5 C C 5 C C Odolnost vůči vibracím: 5 g 5 g Hz Hz Plastové díly: neobsahující halogeny neobsahující halogeny Kontakty: neobsahující kadmium neobsahující kadmium Poznámka: Pro zjištění vlivu teploty okolí a tepelných vlivů na proudové chrániče s nadproudovou ochranou (RCBO), montovaných do řady vedle sebe, je třeba použít stejné korekční činitele jako u malých jističů (MCB). /44 CCC45059C00 Technický katalog SMISSLINE Technická data

85 Proudový chránič FS403 CCC4558F000 4-pólový proudový chránič s nadproudovou ochranou (RCBO), patřící do řady ochranných prvků ABB SMISSLINE Kombinace ochrany obvodu a ochrany proti svodovým proudům (ochrany proti izolační poruše) v jediném 4-pólovém zařízení zjednodušuje projektování i samotnou instalaci. Tento typ proudového chrániče nabízí dokonalou ochranu v jediném zařízení a obsahuje následující ochranné funkce: zkratová ochrana nadproudová ochrana ochrana proti izolační poruše preventivní protipožární ochrana Vysoká zkratová vypínací schopnost hodnoty 0 ka, v souladu s požadavkyen Zkratová vypínací schopnost Icn 0 ka tohoto typu proudového chrániče (RCBO) vyhovuje požadavkům normy EN Tato norma specifikuje testování a používání proudových chráničů s nadproudovou ochranou (RCBO) pro použití v bytových domech a podobných aplikacích. Tato zařízení mohou používat také osoby nemající odpovídající elektrotechnickou kvalifikaci. Vlastnosti a přínosy těchto nových přístrojů: jmenovitá citlivost 30 ma jmenovitý proud 0 A až 3 A v ypínací charakteristiky B a C dvojité svorky typu Easy Drive (= jednoduché zasouvání) na výstupní straně, pro připojení dvou vodičů do jednoho prostoru svorky. Do každého z uvedených dvou prostor svorky je možno dva připojit vodiče různých průřezů. FS403 Jmenovité napětí Un 30/400 V Počet pólů 4 Jmenovitá frekvence fn 50/60 Hz Jmenovitá vypínací schopnost Icn 0 ka (0 A to 6 A) 6 ka (0 A to 3 A) Třída proudového omezení 3 Celková doba vypnutí podle EN 6009 při In 40 ms při 5x In 5 ms Průřez připojovacích vodičů max. 5 mm pružný vodič s koncovou návlačkou Svorka na zatěžovací straně do jedné svorky je možno připojit vodiče. Do obou prostor této dvojité svorky je možno vkládat vodiče různého průřezu. Utahovací moment.8 Nm Krytí IP0 Provozní životnost >5000 Klimatická odolnost podle EN 6009 Teplota okolí 5 C +40 C Montážní poloha any Odolnost vůči vibracím EN 6009 Plastové díly neobsahující halogeny Kontakty neobsahující kadmium Norma EN6009-, S+ (připravuje se) Příslušenství: Pomocné a signálové kontakty si upevní na levou stranu chrániče sám zákazník. Poznámka: Pro zjištění vlivu teploty okolí a tepelných vlivů na proudové chrániče s nadproudovou ochranou (RCBO), montovaných do řady vedle sebe, je třeba použít stejné korekční činitele jako u malých jističů (MCB). Viz str. /34. Technický katalog SMISSLINE Technická data CCC45059C00 /45

86 Odpínač Technická data / 3/4 5/6 7/8/N / 4/3 6/5 8/7/N CCC404030Z000 CCC45366F000 Obecně k odpínači Při použití v systému montážních základen SMISSLINE je možno odpínač použít jako náhradu za blok vstupních svorek, do proudu 63A. Odpínačem SMISSLINE IS404 je možno odpojovat jednotlivé zátěže, skupiny zátěží nebo celé části systému, případně připojovat ne ke vstupnímu napájení. Ke klíčovým vlastnostem odpínače patří: vstupní napájecí spínač funkce zapnutí-vypnutí (ON-OFF) jasná indikace spínací polohy pomocný spínač na západkové uchycení homogenní design produktů SMISSLINE Technická data odpínače IS404 Jmenovité napětí Un: 30/400 V ~ Jmenovitý proud In: 63 A Jmenovitá frekvence fn: 50 Hz Počet pólů: 4 Jmenovité impulzní výdržné napětí: 6 kv Průřez a připojení Cu vodičů: z horní strany; připojení bezpečné proti dotyku prsty. Svorky vhodné pro připojení jednožilových, vícežilových a jemných splétaných vodičů do průřezu 5 mm Krytí: IP40 Životnost, mechanická/elektrická: 5000 provozních cyklů Montážní poloha: jakákoli Teplota okolí: 5 C C Specifikace: EN/IEC Schválení: SEV Hmotnost (cca): 50 g Spínací režim: AC-A Plastové díly: neobsahující halogeny Kontakty: neobsahující kadmium /46 CCC45059C00 Technický katalog SMISSLINE Technická data

87 Svodič přepětí OVR Vlastnosti CCC45367F000 Popis výrobku Svodič přepětí OVR je 4-pólový svodič typu II, který splňuje požadavky normy IEC Svodič přepětí OVR se používá k ochraně NN distribučních systémů a zařízení před přepětími (DIN VDE 00) způsobenými dálkovým zásahem blesku nebo spínacími operacemi. Typickými místy použití bleskojistek jsou hlavní a podružné rozvody NN, kde svodič přepětí se připojí paticově přímo k přípojnicovému systému SMISSLINE. PE 4 L L L3 N CCC40409Z000 Indikace a údržba Ochranné prvky (výkonové varistory) jsou tepelně monitorovány. V případě poruchy svodiče je monitorovací zařízení automaticky odpojí přetížené výkonové varistory od zdroje napájení a indikace provozního stavu přejde ze zelené barvy na červenou. Tento stav je také indikován signalizačním kontaktem. Pokud k této situaci dojde, je třeba svodič přepětí okamžitě vyměnit, protože následně zapojená zařízení již nejsou chráněna proti přepětím. Pokud indikátor provozního stavu nesvítí ani zeleně, ani červeně, je třeba zkontrolovat, zda je svodič přepětí správně připojen. Je také třeba zkontrolovat přítomnost napájecího napětí. Je-li zařízení připojeno správně, svítí indikační LED kontrolka zeleně. Svodič přepětí nevyžaduje údržbu. Doporučuje se pravidelně jej vizuálně kontrolovat. Výstraha: Při izolačním měření elektrického systému je třeba svodič přepětí odpojit od napájecího zdroje, neboť v opačném případě naměřené hodnoty mohou být ovlivněny charakteristikami svodiče. Lepicí štítek s údaji, který je součástí dodávky, je třeba umístit na viditelné místo na rozváděči. Montáž Místo instalace svodiče přepětí a jeho elektrické připojení Svodič přepětí OVR se instaluje do napájecího vstupu chráněného systému. OVR404 se nasune přímo do přípojnicového systému SMISSLINE. Jmenovité hodnoty zemnicího vodiče Svodič přepětí OVR je třeba co nejkratší cestou připojit k zemnímu potenciálu. K tomu účelu je možno použít zemnicí vodič dodávaný spolu se svodičem. Přípojka musí být co nejkratší. Minimální průřez zemnicího vodiče je 6 mm. Jak vést kabely Chráněné a nechráněné kabely (což platí také pro zemnicí vodič) nesmí být vedeny vzájemně souběžně. Takové kabely je třeba od sebe oddělit tak, aby rušení rázovými jevy nemohlo pronikat z nechráněných (nestíněných) do chráněných kabelů. Křížení kabelů by mělo probíhat pod pravým úhlem. Technický katalog SMISSLINE Technická data CCC45059C00 /47

88 Svodič přepětí OVR Koordinace Koordinace mezi svodiči přepětí navzájem Pro zajištění dokonalé ochrany je třeba vytvořit koordinaci mezi různými typy svodičů přepětí navzájem. Koordinace mezi svodičem přepětí OVR typu a ABB OVR typ L >0m Minimální vzdálenost mezi dvěma přístroji ABB OVR typ CCC CCC Koordinace mezi OVR, typ L >m ABB OVR typ Minimálnmí Vzdálenost mezipřístroji ABB OVR typ /48 CCC45059C00 Technický katalog SMISSLINE Technická data

89 Svodič přepětí OVR Technická data Jmenovité napětí Un: 30/400 V AC Max. trvalé napětí Uc: 75 V AC Počet pólů: 4 (TN-S napájecí soustava) Příkon při Un:. W přístroj Třída požadavků podle IEC 6643-: Typ Jmenovitý rázový svodový proud In (8/0 μs): 5 ka Max. svodový rázový proud Ismax (8/0 μs): 30 ka Úroveň ochrany Up při Isn:.5 kv Up při Is = 5 kv: kv Max. svodový rázový proud Isg (8/0 μs): 00 ka 4-pólová verze Doba odezvy ta: 5 s Connection cross-sections PE / L/L/L3/N: Svorka s protizdvihemna válci; ochrana proti dotyku prsty. Vhodné pro uchycení jednožilových, vícežilových a splétaných vodičů do průřezu to 5 mm Max. záložní pojistka: 60 A gl/gg / 5 ka Zkratová odolnost při použití max. záložní pojistky: 5 ka Max. provozní napětí signálového kontaktu: 50 V AC max. zatěžovací proud: A přepínací kontakt: / rozpínací kontakt, /4 spínací kontakt Teplotní rozsah: C Krytí: IP 0 Plastové díly: bezhalobenové Kontakty: neobsahující kadmium Ochrana svodičem přepětí v napájecí soustavě TN-S PE Připojení Verbindung dodaným mit vormontiertem co Leiter možná nejkratší zemnicím vodičem délky oder kürzer PE 4 Ekvipotenciálové Potentialausgleichs- zemní přípojnice Schiene ABB OVR TN-S L L L3 N F L L L3 N CCC4507Z000 Technický katalog SMISSLINE Technická data CCC45059C00 /49

90 Pomocné spínače a signálové kontakty Popis, technická data CCC4509Z000 CCC4509Z000 CCC4509F000 CCC450F CCC4509Z000 CCC457F000 Obecně Pomocné spínače a signálové kontakty se západkově připojují na levou stranu ochranného zařízení. U malých jističů je volitelně možno namontovat pomocné spínače i signálové kontakty na pravou stranu. Pro pomocné spínače a signálové kontakty napájené z pomocných přípojnic LA nebo LB systému SMISSLINE je k dispozici provedení s integrovanými kontaktními dotykovými částmi. Napájení je možno realizovat klasicky přes svorky pomocných zařízení. Funkce Pomocný spínač funguje stejně jako hlavní kontakty. Signálový kontakt funguje pouze v okamžiku, kdy vypne ochranný prvek. Funkci je možno simulovat bílým testovacím tlačítkem. Po každém vypnutí (vybavení) signálového kontaktu je třeba nastavit výchozí polohu (je třeba signálový kontakt resetovat) resetovacím oranžovobílým tlačítkem. Pomocný spínač a signálové kontakty obsahují speciální kontakty, které zajišťují vysokou spolehlivost spínání i u systémů s nízkým napětím nebo nízkými proudy (programovatelný automat PLC, signalizační systémy atd. ). Kontakty pomocného spínače se aktivují ve stejném okamžiku jako kontakty ochranného prvku (aktivace probíhá manuálně nebo automaticky). Spínací (NO) kontakt 3 4 funkce souběžně s ochranným prvkem (ochranou) CCC4503Z000 CCC456F000 Rozpínací (NC) kontakt funkce opačně s ochranným prvkem Signálové kontakty fungují pouze v případě, že dojde k vybavení ochranného prvku elektricky v důsledku zkratu, průtoku chybového proudu nebo nadproudu (podpětí u MS35). Spínací (NO) kontakt 97 spíná při automatickém vypnutí ochranou 98 Rozpínací (NC) kontakt rozpíná při automatickém vypnutí ochranou CCC45030Z000 CCC45F CCC45030Z000 CCC45F000 Technické údaje pomocného spínače a signálového kontaktu Signálový kontakt Pomocný spínač SK400 HK400 Jmenovité napětí Un: 400 V 400 V Jmenovité impulzní výdržné napětí: 4 kv 4 kv Jmenovitý proud: Ith: 6 A 6 A AC5 A/30 V / A/400 V A/30 V / A/400 V DC A/5 V= 0.55 A/5 V= DC3 0.7 A/50 V= 0.7 A/50 V= Minimální proud/napětí: 0 ma V= 0 ma V= (pro spolehlivé elektrické fungování) Průřezy připojovacích vodičů: x.5 mm splétaný s návlačkou x.5 mm splétaný s návlač. Plastové díly: neobsahující halogeny a kadmium neobsahující halogeny a kadmium Vnitřní odpor Ri: Ω Ω Výkonová ztráta při jmenovitém proudu Pv: 0.4 W 0.4 W Teplota okolí: Tmax. +55 ºC Tmin 5 ºC Tmax. +55 ºC Tmin 5 ºC Utahovací moment: Nm Nm /50 CCC45059C00 Technický katalog SMISSLINE Technická data

91 L T T 4 6 Montáž příslušenství Příslušenství pro ochranné prvky (ochrany) SK HK AS400 / ZLS93 HK / HK, SK F4C-CM F4C-ARI HK / HK, SK AS400 / ZLS93 HK SK SK HK AS400 / ZLS93 HK / HK, SK NT40 ZLS78 NT40 SC-A/A T N F404 HK AS400 / ZLS93 HK F4C-CM F4C-ARI HK / HK, SK AS400 / ZLS93 HK SK L S400 SK HK AS400 / ZLS93 HK / HK, SK T T N T N IS404 SBH / SBS, SBH ZLS930 SBH SBS0 / SBS0 F40 FS40 FS403 L 3 L 5 L3 0 Ke každé ochraně je možno připojit: pomocný spínač nebo signálový kontakt nebo pomocné kontaktní spínače nebo pomocný spínač a signálový kontakt T MS35 Popis signálového kontaktu SK400 SK4000 SK4000 CCC4509Z000 Popis kontaktů pomocného spínače CCC45093Z000 Pokud použijete pomocný spínač a signálový kontakt u motorového spouštěče MS35, musíte nejprve připojit signálový kontakt. Technický katalog SMISSLINE Technická data CCC45059C00 /5

92 Pomocné spínače a signálové kontakty Varianty vodičového připojení. Připojení bez pomocných přípojnic LA, LB Vodičové připojení pomocného spínače a signálových kontaktních bloků bez napojení na pomocné přípojnice LA a LB. L L L L 3 L L 3 přípojnice L přípojnice L přípojnice L3. Vstupní kontakty pomocných přípojnic LA, LB. Standardní vodičový výstup. Pomocná přípojnice LA Pomocná přípojnice LB 3. Souhrnný alarm, signálový kontakt; pomocn é př í p o j n i ce LA, LB Cenově příznivé řešení kolektivního alarmu je možno implementovat tímto uspořádáním, bez dalšího vodičového připojování LA LB Pomocná přípojnice LA Pomocná přípojnice LB L L L 3 N L L L 3 3. Souhrnný (kolektivní) alarm, SK4000-L a SK4000-R s malým (mi n i a t u rním) j i s t ičem S40 UC (MCB) LA LB L 3 3 L 3 L L L L3 L L3 L L L L 3 Pomocná přípojnice LA Pomocná přípojnice LB + přípojnice přípojnice pólové malé jističe S400C se signálovým kontaktem pro signalizaci kolektivního alarmu (SK400 0-L SA a SK400 0-R SA), namontovaným na levé a pravé straně malého jističe. Tímto uspořádáním pomocných a signálových kontaktů je možno ušetřit instalační místo. /5 CCC45059C00 Technický katalog SMISSLINE Technická data

93 Pomocné spínače a signálové kontakty Uspořádání kontaktů ve vztahu k pomocným přípojnicím CCC4536F000 Montáž pomocného spínače/signálového kontaktu na levou/pravou stranu malého jističe Úspora prostoru u systému montážních základen Upevněním pomocných spínačů/signálových kontaktů střídavě na levou a pravou stranu je možno snížit instalační šířku systému SMISSLINE. Proto pokud používáme pouze pomocné spínače nebo signálové kontakty, nepotřebujeme pouzdro makety. Miniaturní jistič S400 s pomocnými spínači upevněnými na levé a pravé straně: 5% úspory prostoru 0% úspory prostoru Miniaturní jistič S400 s NT mm vpravo a S400 s pomocným spínačem na levé straně: CCC4570F000 Možnost napájení pomocných přípojnic LA a LB CCC458F000 CCC458F000 CCC45809F000 CCC45098F000 Možnost napájení pomocných přípojnic z bloku vstupních svorek Možnost napájení pomocných přípojnic z bloku vstupních svorek Umístění kontaktních dílců ZLS63 v pomocném spínači a signálovém kontaktu Kontaktní dílec pomocného spínače/signálového kontaktu je možno jednoduše a rychle polohově změnit tak, aby se z pomocné přípojnice LA hodil na přípojnici LB tím, že jej otočíme o 80. HK/SK NO, NC Signálový nebo pomocný kontakt Souhrnný alarm LA LB N L L L3 LA LB N L L L3 CCC4563F000 Technický katalog SMISSLINE Technická data CCC45059C00 /53

94 Motorický ovládač S4C-CM Specifické vlastnosti Na přední straně ovládače se nachází pohyblivý ovládací prvek, kterým se povolí nebo zablokují příchozí povely dálkového ovládání. Tento prvek je možno použít při provádění údržby v době, kdy proudový chránič je vyřazen z činnosti (je vypnut), aby se zabránilo dálkové aktivaci motorického ovládače vysláním zapínacího povelu. Ovládat je možno tento ovládací prvek vysláním povelu "Impulse". Manuální operace se provádí pohybem motoricky ovládané páčky, která v době mimo provoz umožňuje volný pohyb ovládací páčky jističe. Spodní část ovládače má zabudován pomocný přepínací kontakt ( spínací + rozpínací), který indikuje polohu kontaktů přiřazeného jističe. Červená indikační LED na přední straně ovládače vizuálně lokálně indikuje aktivaci přiřazeného jističe. /54 CCC45059C00 Technický katalog SMISSLINE Technická data

95 Motorický ovládač F4C-CM Technické specifikace Napájecí napětí: V AC + 0 % 5 % (50 60 Hz); V DC + 0 % 5 % F400 F4C-CM Izolační zkušební napětí: 500 V po dobu minuty Příkon: V AC < 5 VA 4 V AC < VA 30 V AC < 5 VA V DC < 0 VA Příkon v klidovém stavu:,5 VA Povel dálkového ovládání*: přes bezpotenciálové kontakty Doba zapnutí při teplotě okolí: second Doba vypnutí při teplotě okolí: 0,5 seconds Doba prodlevy při dálkovém resetu po vypnutí kvůli poruše: 8 s Počet operací: Operating temperature: 5 C + 55 C Provozní teplota: 40 C + 70 C Upevnění: na lišty (35 mm) podle EN 6075; systém rychloupevnění Krytí (EN 6059): svorky: IPX pouzdro: IP4X Délka kabelů ovládacího obvodu: 500 m Průřez kabelů:,5 mm Pomocný kontakt (svorky 6, 7, 8): Jmenovitý proud: Ovládací svorky: NO (=spínací) + +NC (=rozpínací), tzn. přepínací kontat 3 A (50 V AC), odporová zátěž svorka 9 = zapínací kontakt svorka 0 = zapínací kontakt svorka = společný ref. bod pro ovládací kontakty + 5 V DC (napájení z motorického ovládače) * ) po přivedení napájení do přístroje počkejte 5 sekund a pak teprve aktivujte ovládací funkce. ) po vypnutí v důsledku poruchy počkejte 8 s a pak teprve proveďte dálkový reset. Schémata zapojení motorického ovládače F4C-ARI Napájení z 30 V AC pes zvonkové trafo TM5/ Napájení malým napětím: 30 V AC, 48 V DC N L LOCKED STATE N L LOCKED STATE -30 V AC -48 V DC LOCKED LOCKED TM5/ AUX 3 4 AUX OFF ON MAX 500m open closed / reset 30 V AC OFF ON MAX 500m open closed / reset Technický katalog SMISSLINE Technická data CCC45059C00 /55

96 Jednotka F4C-ARI pro automatické opakované zapnutí proudového chrániče F404 (autorecloser) Specifické vlastnosti Jednotka F4C-ARI p ro automa t ické opakované zapnutí proudového chrániče provede v případě poruchy automaticky tři pokusy o opakované zapnutí. Pokud výsledek těchto tří pokusů o opakované zapnutí chrániče je negativní, přístroj přejde do zablokovaného stavu. Indikační dvoubarevná LED kontrolka (červená/zelená) ukazuje provozní stav autorecloseru.. Blikající zelená LED: bliká po dobu 5 sekund po přivedení napájení. Jakmile tato kontrolka LED přestane blikat, je zařízení připraveno k provozu. rvale svítící zelená LED: dálkové ovládání je aktivováno a přístroj dostává napájení. LED nesvítí: přístroj není připojen k napájení. Blikající červená LED: probíhá cyklus opakovaného zapnutí Trvale svítící červená LED: dálkové ovládání přístroje je buď vyřazeno z provozu nebo se nachází v zablokovaném stavu po třech po sobě následujících neúspěšných pokusech o zapnutí chrániče, případně jako výsledku aktivace povelu k dálkovému vypnutí. Přiřazený proudový chránič je možno dálkově vypnut povelem, který přijde přes spínací (NO) kontakt. Tento dálkový vypínací povel zablokuje resetovací logiku a uvede autorecloser do zablokovaného stavu. Operace zapnutí/reset a povely pro vypnutí je možno provádět povely ve formě impulzů. Dálkové ovládací povely a logiku opakovaného zapínání je možno deaktivovat páčkou na přední straně autorecloseru. Tato možnost je výhodná a žádoucí v případě, kdy provádíme údržbu jističe/chrániče ve vypnutém stavu a tedy chceme zabránit, aby došlo k dálkovému zapnutí přístroje nebo k automatickému pokusu o opakované zapnutí. Pokud chceme těmto spínacím pokusům zabránit můžeme chránič/ jistič fyzicky zablokovat ve vypnuté poloze nasazením visacího zámku do výsuvného prvku na přední straně. Spodní část přístroje má v sobě zabudován pomocný přepínací kontakt (NO+NC kontakt), který indikuje polohu kontaktů přiřazeného jističe/chrániče. Zablokovaný stav je možno zrušit: lokálně manuálním přestavením ovládací páčky na přední straně přístroje do polohy OFF a následně zpět do polohy ON. Přístroj se tímto úkonem resetuje a automaticky znovu zapne chránič; dálkově zapínacím povelem (spínací kontakt), kterým se autorecloser resetuje a přiřazený jistič/chránič zapne. Pomocí obou z uvedených metod resetu je možno opakovat cyklus tří pokusů o opětné zapnutí. /56 CCC45059C00 Technický katalog SMISSLINE Technická data

97 Motorický ovládač autorecloseru F4C-ARI Technické specifikace Napájecí napětí: V AC + 0 % 5 % (50 60 Hz); V DC + 0 % 5 % Počet pokusů o automatické opakované zapnutí: 3 F400 F4C-ARI Doba resetování počitadla: 6 s Izolační napětí: 500 V for minute Příkon: V AC < 5 VA 4 V AC < VA 30 V AC < 5 VA V DC < 0 VA Příkon v klidovém stavu:,5 VA Doba prodlevy při aktivaci autorecloseru: 3 s Doba pro opakované zapnutí při teplotě okolí: s Vypínací doba při teplotě okolí: 0,5 s Počet operací: Provozní teplota: 5 C + 55 C Skladovací teplota: 40 C + 70 C Upevnění na lištu podle EN 6075 (35 mm) pomocí rychloupevňovacího systému Krytí (EN 6059): svorky: IPX pouzdro: P4X Délka kabelů ovládacího obvodu: 500 m Průřez kabelů:,5 mm Pomocný kontakt (svorky 6, 7, 8): Jmenovitý proud: Dálkový povel*: Svorky pro vysílání povelu: přepínací 3 A (50 V AC),odporová zátěž přes bezpotenciálové kontakty svorka 9 = kontakt pro zapínání a dálkový reset zablokovaného stavu svorka 0 = vypínací kontakt svorka = společný ref. bod pro ovládací kontakty; + 5 V DC (napájení z motorického ovládače) * ) po přivedení napájení do přístroje počkejte 5 sekund a pak teprve aktivujte ovládací funkce. Schémata zapojení motorického ovládače F4C-ARI Několik motorických ovládačů napájených malým napětím: V AC, V DC Několik motorických ovládačů napájených napětím 30 V AC přes jeden bezpečnostní transformátor -48 V DC -30 V AC 30 V AC LOCKED LOCKED LOCKED LOCKED LOCKED LOCKED AUX AUX AUX AUX AUX AUX open closed / reset open closed / reset open closed / reset n... closed / reset open closed / reset open n... closed / reset open Technický katalog SMISSLINE Technická data CCC45059C00 /57

98 Napěťová vypínací spoušť jistič S400; motorický ovládač pro proudový chránič F404 Napěťové vypínací spouště Funkce: dálkové vypnutí přístroje po přiložení napětí vhodné úrovně pro MCB S400. CCC4568F000 C C C C CCC457Z000 Napěťová vypínací spoušť SC-A SC-A Jmenovité napětí AC V DC V Max. doba vybavení ms < 0 < 0 Min. napětí spouště AC V 7 55 DC V 0 80 Odběr při vybavení Ub V DC AC 4 DC 4 AC 60 DC 60 AC 0 DC 0 AC 0 DC 30 AC 45 AC lb max A Odpor cívky Ω Svorky mm 6 6 Utahovací moment Nm Rozměry (VxHxŠ) mm 00 x 69 x x 69 x 7.5 /58 CCC45059C00 Technický katalog SMISSLINE Technická data
