Trpík. B.1 ZÁKLADNÍ INFORMACE O OBCI (části obce - ZSJ)

Transkript

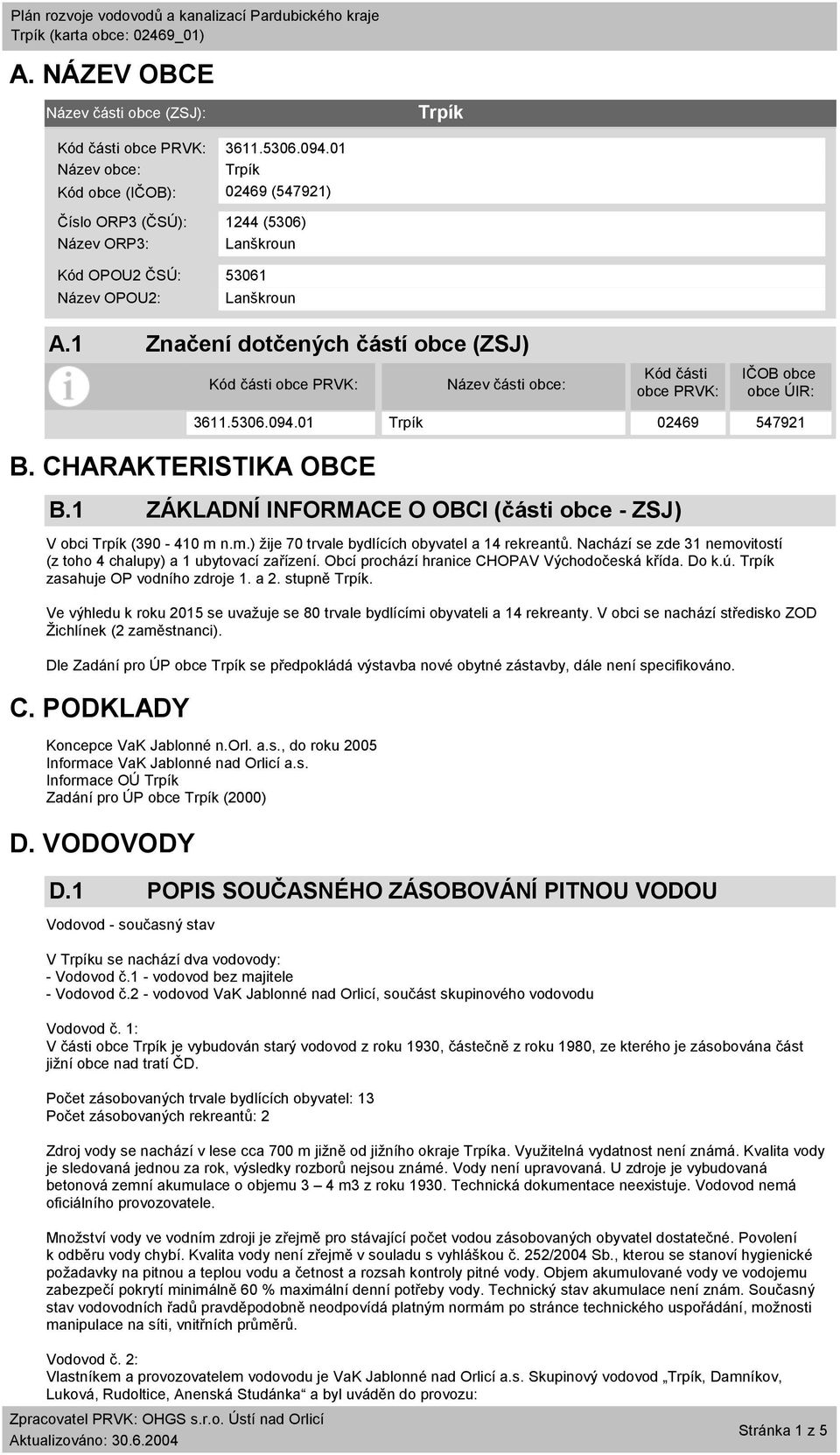

1 A. NÁZEV OBCE Název části obce (ZSJ): Trpík Kód části obce PRVK: Název obce: Trpík Kód obce (IČOB): (547921) Číslo ORP3 (ČSÚ): 1244 (5306) Název ORP3: Lanškroun Kód OPOU2 ČSÚ: Název OPOU2: Lanškroun A.1 Značení dotčených částí obce (ZSJ) Kód části obce PRVK: Název části obce: Kód části obce PRVK: IČOB obce obce ÚIR: B. CHARAKTERISTIKA OBCE B.1 ZÁKLADNÍ INFORMACE O OBCI (části obce - ZSJ) V obci Trpík ( m n.m.) žije 70 trvale bydlících obyvatel a 14 rekreantů. Nachází se zde 31 nemovitostí (z toho 4 chalupy) a 1 ubytovací zařízení. Obcí prochází hranice CHOPAV Východočeská křída. Do k.ú. Trpík zasahuje OP vodního zdroje 1. a 2. stupně Trpík. Ve výhledu k roku 2015 se uvažuje se 80 trvale bydlícími obyvateli a 14 rekreanty. V obci se nachází středisko ZOD Žichlínek (2 zaměstnanci). Dle Zadání pro ÚP obce Trpík se předpokládá výstavba nové obytné zástavby, dále není specifikováno. C. PODKLADY Koncepce VaK Jablonné n.orl. a.s., do roku 2005 Informace VaK Jablonné nad Orlicí a.s. Informace OÚ Trpík Zadání pro ÚP obce Trpík (2000) D. VODOVODY D.1 POPIS SOUČASNÉHO ZÁSOBOVÁNÍ PITNOU VODOU Vodovod - současný stav Trpík V Trpíku se nachází dva vodovody: - Vodovod č.1 - vodovod bez majitele - Vodovod č.2 - vodovod VaK Jablonné nad Orlicí, součást skupinového vodovodu Vodovod č. 1: V části obce Trpík je vybudován starý vodovod z roku 1930, částečně z roku 1980, ze kterého je zásobována část jižní obce nad tratí ČD. Počet zásobovaných trvale bydlících obyvatel: 13 Počet zásobovaných rekreantů: 2 Zdroj vody se nachází v lese cca 700 m jižně od jižního okraje Trpíka. Využitelná vydatnost není známá. Kvalita vody je sledovaná jednou za rok, výsledky rozborů nejsou známé. Vody není upravovaná. U zdroje je vybudovaná betonová zemní akumulace o objemu 3 4 m3 z roku Technická dokumentace neexistuje. Vodovod nemá oficiálního provozovatele. Množství vody ve vodním zdroji je zřejmě pro stávající počet vodou zásobovaných obyvatel dostatečné. Povolení k odběru vody chybí. Kvalita vody není zřejmě v souladu s vyhláškou č. 252/2004 Sb., kterou se stanoví hygienické požadavky na pitnou a teplou vodu a četnost a rozsah kontroly pitné vody. Objem akumulované vody ve vodojemu zabezpečí pokrytí minimálně 60 % maximální denní potřeby vody. Technický stav akumulace není znám. Současný stav vodovodních řadů pravděpodobně neodpovídá platným normám po stránce technického uspořádání, možnosti manipulace na síti, vnitřních průměrů. Vodovod č. 2: Vlastníkem a provozovatelem vodovodu je VaK Jablonné nad Orlicí a.s. Skupinový vodovod Trpík, Damníkov, Luková, Rudoltice, Anenská Studánka a byl uváděn do provozu: Stránka 1 z 5

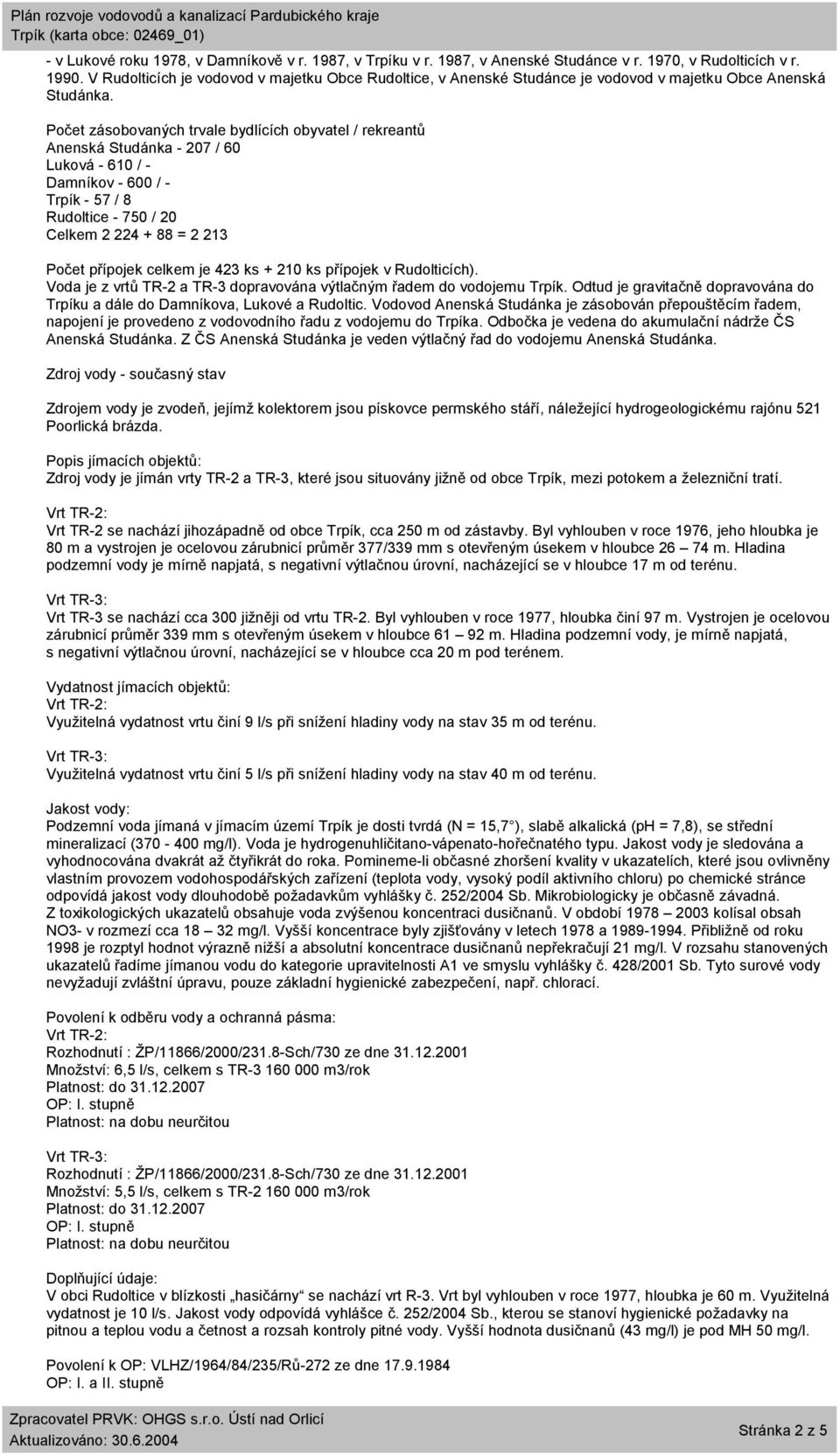

2 - v Lukové roku 1978, v Damníkově v r. 1987, v Trpíku v r. 1987, v Anenské Studánce v r. 1970, v Rudolticích v r V Rudolticích je vodovod v majetku Obce Rudoltice, v Anenské Studánce je vodovod v majetku Obce Anenská Studánka. Počet zásobovaných trvale bydlících obyvatel / rekreantů Anenská Studánka / 60 Luková / - Damníkov / - Trpík - 57 / 8 Rudoltice / 20 Celkem = Počet přípojek celkem je 423 ks ks přípojek v Rudolticích). Voda je z vrtů TR-2 a TR-3 dopravována výtlačným řadem do vodojemu Trpík. Odtud je gravitačně dopravována do Trpíku a dále do Damníkova, Lukové a Rudoltic. Vodovod Anenská Studánka je zásobován přepouštěcím řadem, napojení je provedeno z vodovodního řadu z vodojemu do Trpíka. Odbočka je vedena do akumulační nádrže ČS Anenská Studánka. Z ČS Anenská Studánka je veden výtlačný řad do vodojemu Anenská Studánka. Zdroj vody - současný stav Zdrojem vody je zvodeň, jejímž kolektorem jsou pískovce permského stáří, náležející hydrogeologickému rajónu 521 Poorlická brázda. Popis jímacích objektů: Zdroj vody je jímán vrty TR-2 a TR-3, které jsou situovány jižně od obce Trpík, mezi potokem a železniční tratí. Vrt TR-2 se nachází jihozápadně od obce Trpík, cca 250 m od zástavby. Byl vyhlouben v roce 1976, jeho hloubka je 80 m a vystrojen je ocelovou zárubnicí průměr 377/339 mm s otevřeným úsekem v hloubce m. Hladina podzemní vody je mírně napjatá, s negativní výtlačnou úrovní, nacházející se v hloubce 17 m od terénu. Vrt TR-3 se nachází cca 300 jižněji od vrtu TR-2. Byl vyhlouben v roce 1977, hloubka činí 97 m. Vystrojen je ocelovou zárubnicí průměr 339 mm s otevřeným úsekem v hloubce m. Hladina podzemní vody, je mírně napjatá, s negativní výtlačnou úrovní, nacházející se v hloubce cca 20 m pod terénem. Vydatnost jímacích objektů: Využitelná vydatnost vrtu činí 9 l/s při snížení hladiny vody na stav 35 m od terénu. Využitelná vydatnost vrtu činí 5 l/s při snížení hladiny vody na stav 40 m od terénu. Jakost vody: Podzemní voda jímaná v jímacím území Trpík je dosti tvrdá (N = 15,7 ), slabě alkalická (ph = 7,8), se střední mineralizací ( mg/l). Voda je hydrogenuhličitano-vápenato-hořečnatého typu. Jakost vody je sledována a vyhodnocována dvakrát až čtyřikrát do roka. Pomineme-li občasné zhoršení kvality v ukazatelích, které jsou ovlivněny vlastním provozem vodohospodářských zařízení (teplota vody, vysoký podíl aktivního chloru) po chemické stránce odpovídá jakost vody dlouhodobě požadavkům vyhlášky č. 252/2004 Sb. Mikrobiologicky je občasně závadná. Z toxikologických ukazatelů obsahuje voda zvýšenou koncentraci dusičnanů. V období kolísal obsah NO3- v rozmezí cca mg/l. Vyšší koncentrace byly zjišťovány v letech 1978 a Přibližně od roku 1998 je rozptyl hodnot výrazně nižší a absolutní koncentrace dusičnanů nepřekračují 21 mg/l. V rozsahu stanovených ukazatelů řadíme jímanou vodu do kategorie upravitelnosti A1 ve smyslu vyhlášky č. 428/2001 Sb. Tyto surové vody nevyžadují zvláštní úpravu, pouze základní hygienické zabezpečení, např. chlorací. Povolení k odběru vody a ochranná pásma: Rozhodnutí : ŽP/11866/2000/231.8-Sch/730 ze dne Množství: 6,5 l/s, celkem s TR m3/rok Platnost: do OP: I. stupně Platnost: na dobu neurčitou Rozhodnutí : ŽP/11866/2000/231.8-Sch/730 ze dne Množství: 5,5 l/s, celkem s TR m3/rok Platnost: do OP: I. stupně Platnost: na dobu neurčitou Doplňující údaje: V obci Rudoltice v blízkosti hasičárny se nachází vrt R-3. Vrt byl vyhlouben v roce 1977, hloubka je 60 m. Využitelná vydatnost je 10 l/s. Jakost vody odpovídá vyhlášce č. 252/2004 Sb., kterou se stanoví hygienické požadavky na pitnou a teplou vodu a četnost a rozsah kontroly pitné vody. Vyšší hodnota dusičnanů (43 mg/l) je pod MH 50 mg/l. Povolení k OP: VLHZ/1964/84/235/Rů-272 ze dne OP: I. a II. stupně Stránka 2 z 5

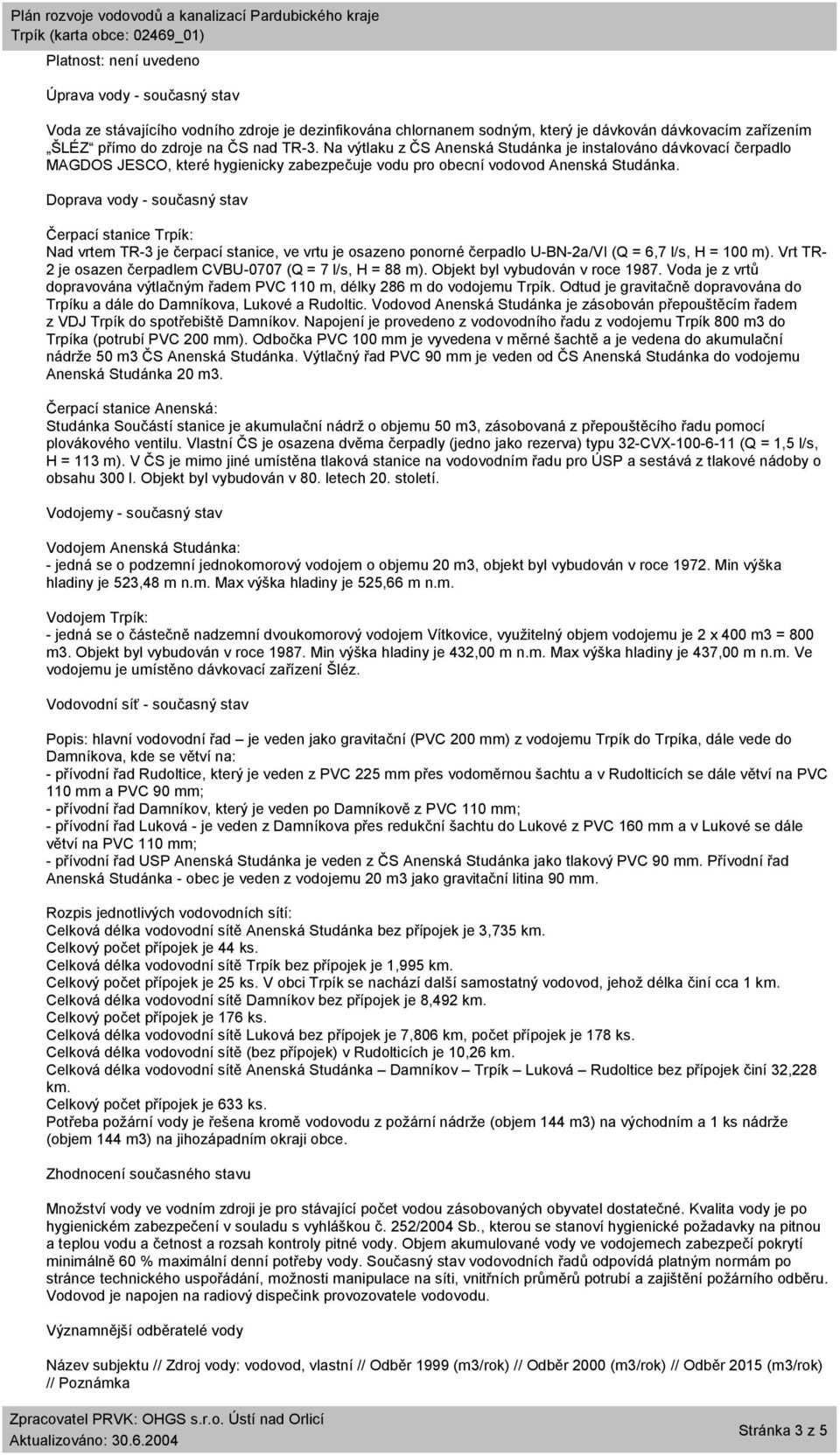

3 Platnost: není uvedeno Úprava vody - současný stav Voda ze stávajícího vodního zdroje je dezinfikována chlornanem sodným, který je dávkován dávkovacím zařízením ŠLÉZ přímo do zdroje na ČS nad TR-3. Na výtlaku z ČS Anenská Studánka je instalováno dávkovací čerpadlo MAGDOS JESCO, které hygienicky zabezpečuje vodu pro obecní vodovod Anenská Studánka. Doprava vody - současný stav Čerpací stanice Trpík: Nad vrtem TR-3 je čerpací stanice, ve vrtu je osazeno ponorné čerpadlo U-BN-2a/VI (Q = 6,7 l/s, H = 100 m). Vrt TR- 2 je osazen čerpadlem CVBU-0707 (Q = 7 l/s, H = 88 m). Objekt byl vybudován v roce Voda je z vrtů dopravována výtlačným řadem PVC 110 m, délky 286 m do vodojemu Trpík. Odtud je gravitačně dopravována do Trpíku a dále do Damníkova, Lukové a Rudoltic. Vodovod Anenská Studánka je zásobován přepouštěcím řadem z VDJ Trpík do spotřebiště Damníkov. Napojení je provedeno z vodovodního řadu z vodojemu Trpík 800 m3 do Trpíka (potrubí PVC 200 mm). Odbočka PVC 100 mm je vyvedena v měrné šachtě a je vedena do akumulační nádrže 50 m3 ČS Anenská Studánka. Výtlačný řad PVC 90 mm je veden od ČS Anenská Studánka do vodojemu Anenská Studánka 20 m3. Čerpací stanice Anenská: Studánka Součástí stanice je akumulační nádrž o objemu 50 m3, zásobovaná z přepouštěcího řadu pomocí plovákového ventilu. Vlastní ČS je osazena dvěma čerpadly (jedno jako rezerva) typu 32-CVX (Q = 1,5 l/s, H = 113 m). V ČS je mimo jiné umístěna tlaková stanice na vodovodním řadu pro ÚSP a sestává z tlakové nádoby o obsahu 300 l. Objekt byl vybudován v 80. letech 20. století. Vodojemy - současný stav Vodojem Anenská Studánka: - jedná se o podzemní jednokomorový vodojem o objemu 20 m3, objekt byl vybudován v roce Min výška hladiny je 523,48 m n.m. Max výška hladiny je 525,66 m n.m. Vodojem Trpík: - jedná se o částečně nadzemní dvoukomorový vodojem Vítkovice, využitelný objem vodojemu je 2 x 400 m3 = 800 m3. Objekt byl vybudován v roce Min výška hladiny je 432,00 m n.m. Max výška hladiny je 437,00 m n.m. Ve vodojemu je umístěno dávkovací zařízení Šléz. Vodovodní síť - současný stav Popis: hlavní vodovodní řad je veden jako gravitační (PVC 200 mm) z vodojemu Trpík do Trpíka, dále vede do Damníkova, kde se větví na: - přívodní řad Rudoltice, který je veden z PVC 225 mm přes vodoměrnou šachtu a v Rudolticích se dále větví na PVC 110 mm a PVC 90 mm; - přívodní řad Damníkov, který je veden po Damníkově z PVC 110 mm; - přívodní řad Luková - je veden z Damníkova přes redukční šachtu do Lukové z PVC 160 mm a v Lukové se dále větví na PVC 110 mm; - přívodní řad USP Anenská Studánka je veden z ČS Anenská Studánka jako tlakový PVC 90 mm. Přívodní řad Anenská Studánka - obec je veden z vodojemu 20 m3 jako gravitační litina 90 mm. Rozpis jednotlivých vodovodních sítí: Celková délka vodovodní sítě Anenská Studánka bez přípojek je 3,735 km. Celkový počet přípojek je 44 ks. Celková délka vodovodní sítě Trpík bez přípojek je 1,995 km. Celkový počet přípojek je 25 ks. V obci Trpík se nachází další samostatný vodovod, jehož délka činí cca 1 km. Celková délka vodovodní sítě Damníkov bez přípojek je 8,492 km. Celkový počet přípojek je 176 ks. Celková délka vodovodní sítě Luková bez přípojek je 7,806 km, počet přípojek je 178 ks. Celková délka vodovodní sítě (bez přípojek) v Rudolticích je 10,26 km. Celková délka vodovodní sítě Anenská Studánka Damníkov Trpík Luková Rudoltice bez přípojek činí 32,228 km. Celkový počet přípojek je 633 ks. Potřeba požární vody je řešena kromě vodovodu z požární nádrže (objem 144 m3) na východním a 1 ks nádrže (objem 144 m3) na jihozápadním okraji obce. Zhodnocení současného stavu Množství vody ve vodním zdroji je pro stávající počet vodou zásobovaných obyvatel dostatečné. Kvalita vody je po hygienickém zabezpečení v souladu s vyhláškou č. 252/2004 Sb., kterou se stanoví hygienické požadavky na pitnou a teplou vodu a četnost a rozsah kontroly pitné vody. Objem akumulované vody ve vodojemech zabezpečí pokrytí minimálně 60 % maximální denní potřeby vody. Současný stav vodovodních řadů odpovídá platným normám po stránce technického uspořádání, možnosti manipulace na síti, vnitřních průměrů potrubí a zajištění požárního odběru. Vodovod je napojen na radiový dispečink provozovatele vodovodu. Významnější odběratelé vody Název subjektu // Zdroj vody: vodovod, vlastní // Odběr 1999 (m3/rok) // Odběr 2000 (m3/rok) // Odběr 2015 (m3/rok) // Poznámka Stránka 3 z 5

4 ZOD Žichlínek, středisko Trpík // vlastní // // // // dvě odchovny: 109 ks telat, 116 ks dobytka ve volných stájích D.2 ROZVOJ VODOVODŮ VE VÝHLEDOVÉM OBDOBÍ Obec Trpík má zájem na připojení dalších obyvatel na vodovod VaK Jablonné nad Orlicí a.s. Napojení obyvatel využívajících vodovod bez majitele brání trať ČD. Pro napojení několika obyvatel by bylo vybudování podchodu pod tratí finančně náročné. Navrhované řešení Vodovod č. 1: Zdroj vody: S ohledem na neznámou vydatnost zdroje vody, jakost vody a malý počet zásobovaných obyvatel navrhujeme: - ověření množství a jakosti vody ve zdroji - technickou úpravu a zabezpečení zdroje vody - zpracování technické dokumentace a zajištění povolení k odběru vody, včetně stanovení ochranných pásem vodního zdroje Z ekonomického hlediska není výhodné napojení této části obce na skupinový vodovod č.15 Trpík Damníkov Luková - Rudoltice Anenská Studánka. V případě napojení by bylo nutno provést podtlak pod tratí a vybudovat cca 0,25 km nové vodovodní sítě, to vše pro 13 trvale bydlících zásobovaných obyvatel. Úprava vody: V návaznosti na navrhované ověření jakosti vody předpokládáme minimálně nutnost hygienického zabezpečení zdroje. Doprava vody: S ohledem na současný stav nenavrhujeme jeho změnu. Vodojemy: V důsledku pravděpodobně nevyhovujícího technického stavu vodojemu navrhujeme jeho prohlídku a rekonstrukci. Vodovodní síť: Současný stav vodovodní sítě není znám, navrhujeme jeho prohlídku a případnou nutnou rekonstrukci. Vodovod č. 2: Zdroj vody: S ohledem na plánovaný zvýšený počet odběratelů vody v nové plánované zástavbě obce Rudoltice bude vydatnost stávajících zdrojů TR-2 a TR-3 nedostatečná. Navrhujeme napojení dosud nevyužívaného vrtu R-3 v této obci, tím bude posílen celý skupinový vodovod. Na vrtu bude provedena úprava pro vodárenské využití, instalováno čerpadlo a chlorovací zařízení. Voda bude dodávána do stávající sítě. S ohledem na nedořešenou legalizaci odběru vody navrhujeme zajistit povolení k odběru vody, včetně stanovení ochranných pásem vodního zdroje. Úprava vody: Příznivá jakost vody umožňuje zachování současného stavu, kdy je voda ve vodovodní síti pouze hygienicky zabezpečována chlorací. Navrhujeme hygienické zabezpečení vody z vrtu R-3. Doprava vody: V důsledku změny současného stavu dopravy vody navrhujeme realizovat novou čerpací stanici o Q = 14 l/s a H = do 60 m s akumulací 200 m3. Čerpací stanice bude dopravovat vodu do plánované lokality Zámeček v Rudolticích. Vodojemy: V důsledku nevyhovujícího technického stavu vodojem Anenská studánka a nedostatečné minimálně 60 % zabezpečenosti maximální denní potřeby vody v roce 2015 navrhujeme: - přístavbu další komory vodojemu Trpík o objemu 200 m3 (v letech ); - výstavbu nového vodojemu Anenská Studánka o objemu 30 m3; - výstavbu akumulace 200 m3 u nové čerpací stanice v Rudolticích. Vodovodní síť: Současný stav vodovodní sítě je vyhovující a s výjimkou běžných oprav se nenavrhují žádné změny. S ohledem na změnu koncepce v zásobování vodovodu navrhujeme rozšíření vodovodní sítě o přívodní a rozvodné řady v obci Rudoltice PVC DN 100 o celkové délce 2,5 km. S ohledem na plánované rozšíření zástavby navrhujeme rozšíření vodovodní sítě o řady PVC DN 100 o délce 0,15 km v Damníkově. D.3 NOUZOVÉ ZÁSOBOVÁNÍ PITNOU VODOU ZA KRIZOVÉ SITUACE (jako podklad pro krizový plán obce nebo kraje) V případě havárie na některém z jímacích objektů skupinového vodovodu Trpík, Damníkov, Luková, Rudoltice, Anenská Studánka bude nouzové zásobování připojených obyvatel zajišťováno ostatními nepoškozenými zdroji. V případě větších poruch nebo havárií na vodovodním systému bude nouzové zásobování připojených obyvatel zajištěno dodávkou pitné vody cisternami ze skupinového vodovodu Moravská Třebová (odběrný profil Mladějov na Moravě, dovozová vzdálenost do 4 km), z neporušené části skupinového vodovodu v kilometráži před poruchou, případně dovozem pitné vody z vrtu BK-1 Česká Třebová (vzdálenost do 15 km). V obou případech budou pro nouzové zásobování využívány i domovní studny, pokud v nich bude zdravotně nezávadná voda, a to i v omezené Stránka 4 z 5

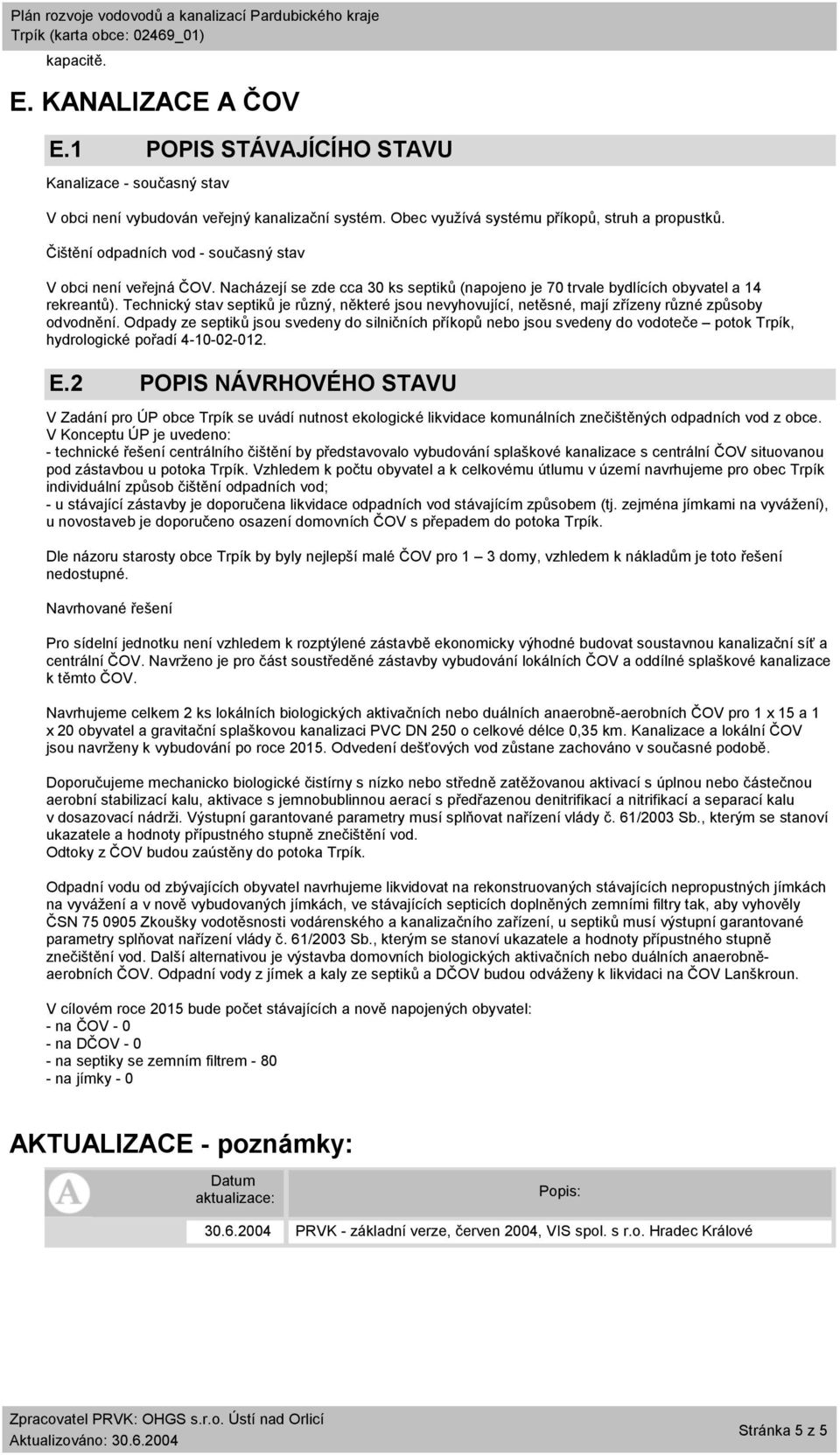

5 kapacitě. E. KANALIZACE A ČOV E.1 POPIS STÁVAJÍCÍHO STAVU Kanalizace - současný stav V obci není vybudován veřejný kanalizační systém. Obec využívá systému příkopů, struh a propustků. Čištění odpadních vod - současný stav V obci není veřejná ČOV. Nacházejí se zde cca 30 ks septiků (napojeno je 70 trvale bydlících obyvatel a 14 rekreantů). Technický stav septiků je různý, některé jsou nevyhovující, netěsné, mají zřízeny různé způsoby odvodnění. Odpady ze septiků jsou svedeny do silničních příkopů nebo jsou svedeny do vodoteče potok Trpík, hydrologické pořadí E.2 POPIS NÁVRHOVÉHO STAVU V Zadání pro ÚP obce Trpík se uvádí nutnost ekologické likvidace komunálních znečištěných odpadních vod z obce. V Konceptu ÚP je uvedeno: - technické řešení centrálního čištění by představovalo vybudování splaškové kanalizace s centrální ČOV situovanou pod zástavbou u potoka Trpík. Vzhledem k počtu obyvatel a k celkovému útlumu v území navrhujeme pro obec Trpík individuální způsob čištění odpadních vod; - u stávající zástavby je doporučena likvidace odpadních vod stávajícím způsobem (tj. zejména jímkami na vyvážení), u novostaveb je doporučeno osazení domovních ČOV s přepadem do potoka Trpík. Dle názoru starosty obce Trpík by byly nejlepší malé ČOV pro 1 3 domy, vzhledem k nákladům je toto řešení nedostupné. Navrhované řešení Pro sídelní jednotku není vzhledem k rozptýlené zástavbě ekonomicky výhodné budovat soustavnou kanalizační síť a centrální ČOV. Navrženo je pro část soustředěné zástavby vybudování lokálních ČOV a oddílné splaškové kanalizace k těmto ČOV. Navrhujeme celkem 2 ks lokálních biologických aktivačních nebo duálních anaerobně-aerobních ČOV pro 1 x 15 a 1 x 20 obyvatel a gravitační splaškovou kanalizaci PVC DN 250 o celkové délce 0,35 km. Kanalizace a lokální ČOV jsou navrženy k vybudování po roce Odvedení dešťových vod zůstane zachováno v současné podobě. Doporučujeme mechanicko biologické čistírny s nízko nebo středně zatěžovanou aktivací s úplnou nebo částečnou aerobní stabilizací kalu, aktivace s jemnobublinnou aerací s předřazenou denitrifikací a nitrifikací a separací kalu v dosazovací nádrži. Výstupní garantované parametry musí splňovat nařízení vlády č. 61/2003 Sb., kterým se stanoví ukazatele a hodnoty přípustného stupně znečištění vod. Odtoky z ČOV budou zaústěny do potoka Trpík. Odpadní vodu od zbývajících obyvatel navrhujeme likvidovat na rekonstruovaných stávajících nepropustných jímkách na vyvážení a v nově vybudovaných jímkách, ve stávajících septicích doplněných zemními filtry tak, aby vyhověly ČSN Zkoušky vodotěsnosti vodárenského a kanalizačního zařízení, u septiků musí výstupní garantované parametry splňovat nařízení vlády č. 61/2003 Sb., kterým se stanoví ukazatele a hodnoty přípustného stupně znečištění vod. Další alternativou je výstavba domovních biologických aktivačních nebo duálních anaerobněaerobních ČOV. Odpadní vody z jímek a kaly ze septiků a DČOV budou odváženy k likvidaci na ČOV Lanškroun. V cílovém roce 2015 bude počet stávajících a nově napojených obyvatel: - na ČOV na DČOV na septiky se zemním filtrem na jímky - 0 AKTUALIZACE - poznámky: Datum aktualizace: Popis: PRVK - základní verze, červen 2004, VIS spol. s r.o. Hradec Králové Stránka 5 z 5
