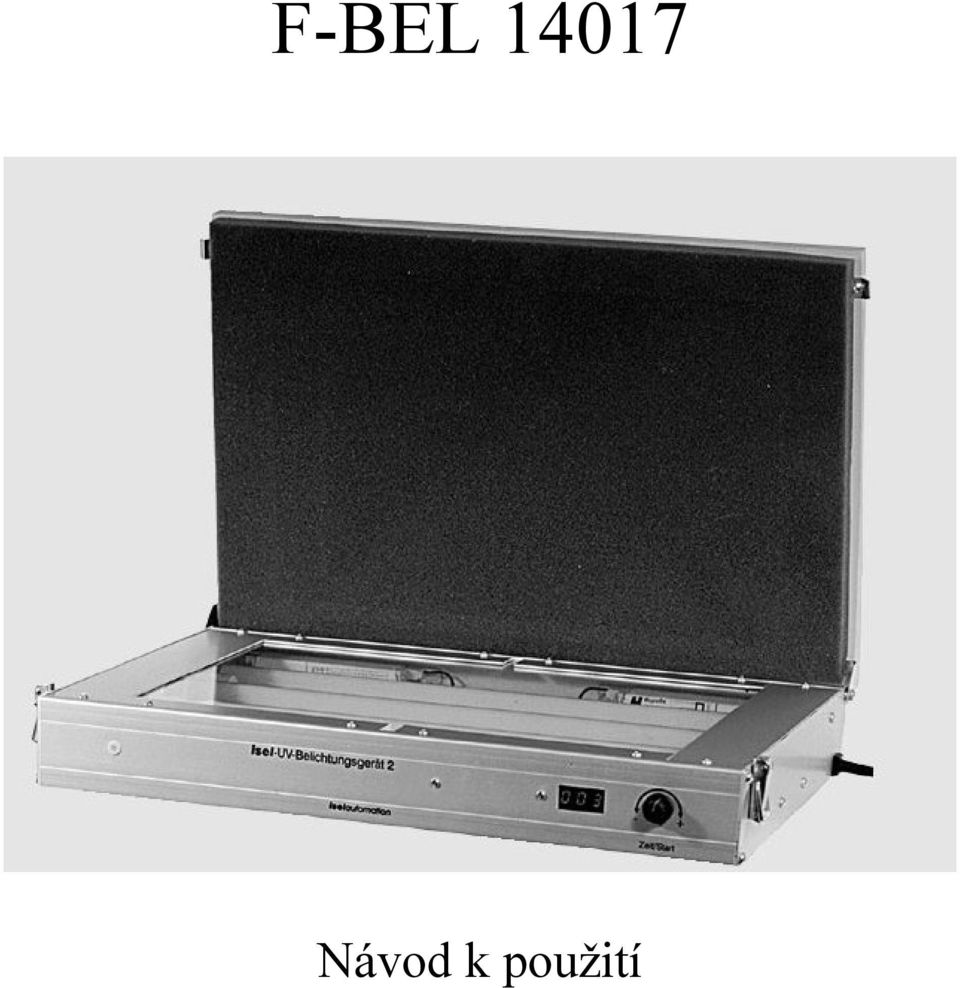

1 F-BEL Návod k použití

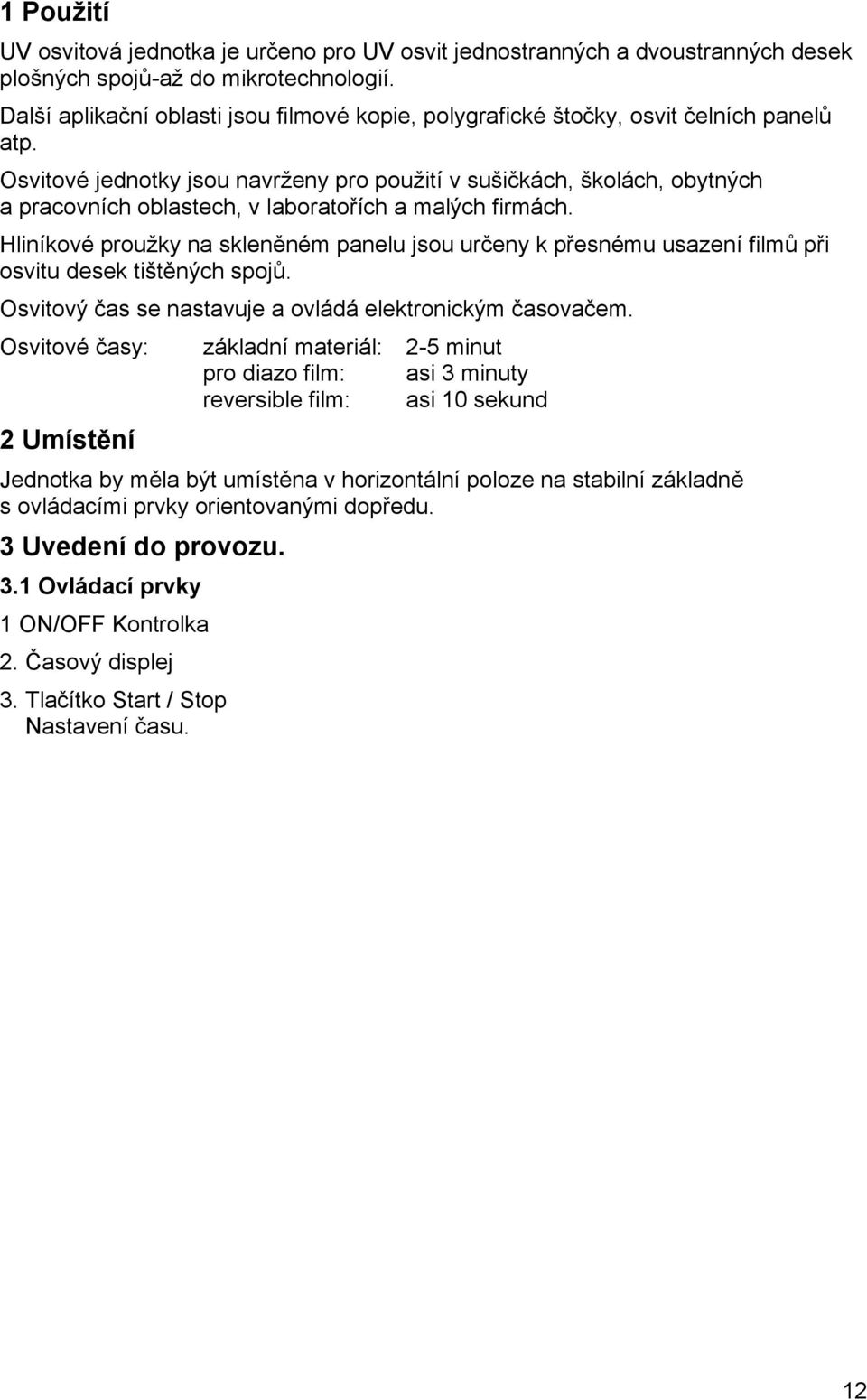

2 1 Použití UV osvitová jednotka je určeno pro UV osvit jednostranných a dvoustranných desek plošných spojů-až do mikrotechnologií. Další aplikační oblasti jsou filmové kopie, polygrafické štočky, osvit čelních panelů atp. Osvitové jednotky jsou navrženy pro použití v sušičkách, školách, obytných a pracovních oblastech, v laboratořích a malých firmách. Hliníkové proužky na skleněném panelu jsou určeny k přesnému usazení filmů při osvitu desek tištěných spojů. Osvitový čas se nastavuje a ovládá elektronickým časovačem. Osvitové časy: 2 Umístění základní materiál: 2-5 minut pro diazo film: asi 3 minuty reversible film: asi 10 sekund Jednotka by měla být umístěna v horizontální poloze na stabilní základně s ovládacími prvky orientovanými dopředu. 3 Uvedení do provozu. 3.1 Ovládací prvky 1 ON/OFF Kontrolka 2. Časový displej 3. Tlačítko Start / Stop Nastavení času. 12

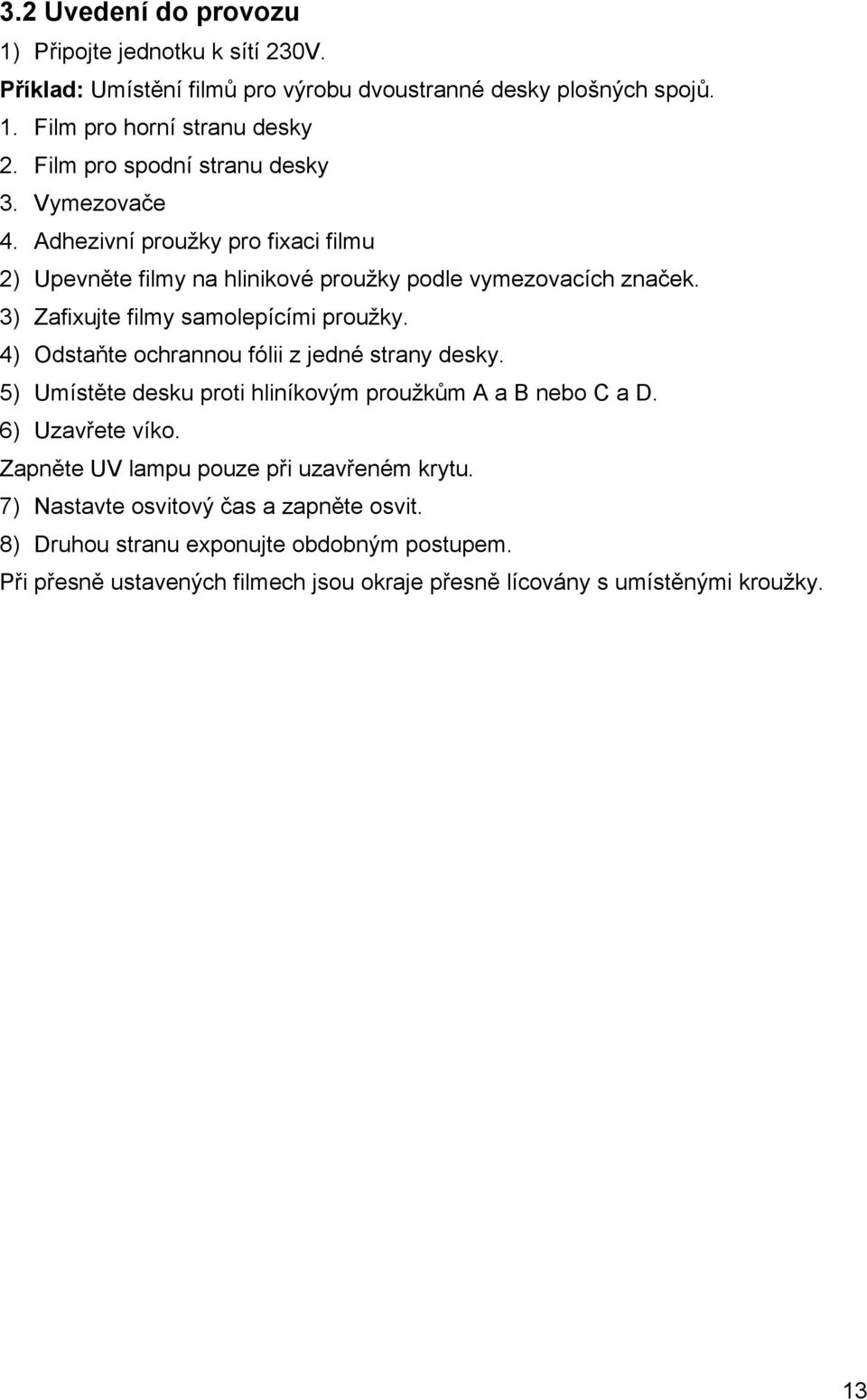

3 3.2 Uvedení do provozu 1) Připojte jednotku k sítí 230V. Příklad: Umístění filmů pro výrobu dvoustranné desky plošných spojů. 1. Film pro horní stranu desky 2. Film pro spodní stranu desky 3. Vymezovače 4. Adhezivní proužky pro fixaci filmu 2) Upevněte filmy na hlinikové proužky podle vymezovacích značek. 3) Zafixujte filmy samolepícími proužky. 4) Odstaňte ochrannou fólii z jedné strany desky. 5) Umístěte desku proti hliníkovým proužkům A a B nebo C a D. 6) Uzavřete víko. Zapněte UV lampu pouze při uzavřeném krytu. 7) Nastavte osvitový čas a zapněte osvit. 8) Druhou stranu exponujte obdobným postupem. Při přesně ustavených filmech jsou okraje přesně lícovány s umístěnými kroužky. 13

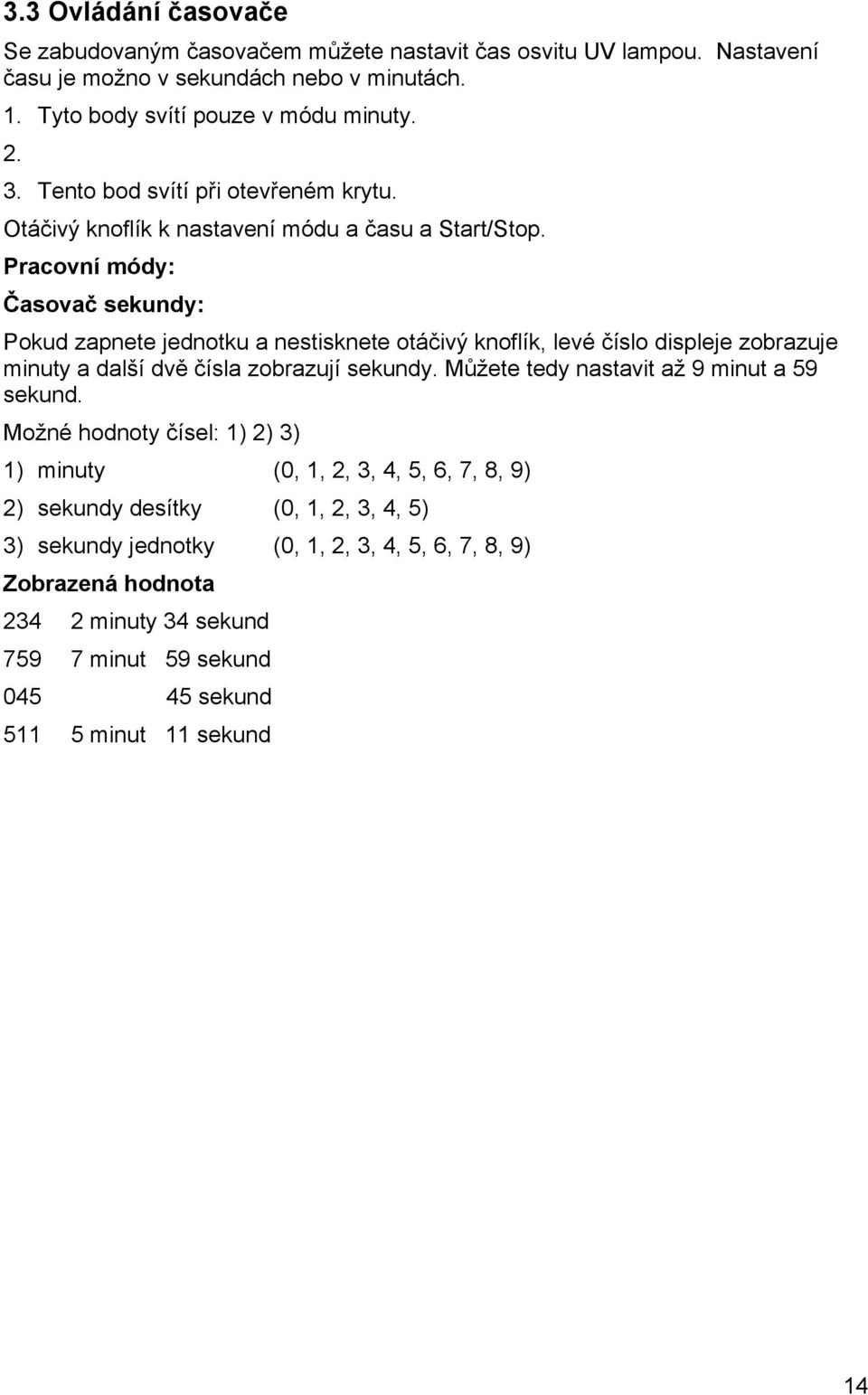

4 3.3 Ovládání časovače Se zabudovaným časovačem můžete nastavit čas osvitu UV lampou. Nastavení času je možno v sekundách nebo v minutách. 1. Tyto body svítí pouze v módu minuty Tento bod svítí při otevřeném krytu. Otáčivý knoflík k nastavení módu a času a Start/Stop. Pracovní módy: Časovač sekundy: Pokud zapnete jednotku a nestisknete otáčivý knoflík, levé číslo displeje zobrazuje minuty a další dvě čísla zobrazují sekundy. Můžete tedy nastavit až 9 minut a 59 sekund. Možné hodnoty čísel: 1) 2) 3) 1) minuty (0, 1, 2, 3, 4, 5, 6, 7, 8, 9) 2) sekundy desítky (0, 1, 2, 3, 4, 5) 3) sekundy jednotky (0, 1, 2, 3, 4, 5, 6, 7, 8, 9) Zobrazená hodnota minuty 34 sekund minut 59 sekund sekund minut 11 sekund 14

5 Minutový časovač Pokud po zapnutí přístroje stisknete kolečko časovače, pak pravá číslice ukazuje desítky sekund a ostatní dvě ukazují minuty. Možné hodnoty čísel: 1) 2) 3) 1) desítky minut (0, 1, 2, 3, 4, 5, 6, 7, 8, 9) 2) minuty (0, 1, 2, 3, 4, 5, 6, 7, 8, 9) 3) desítky sekund (0, 1, 2, 3, 4, 5, 6, 7, 8, 9) minut 40 sekund minut 50 sekund minuty 50 sekund minut 10 sekund minuta 30 sekund minut 50 sekund Zapnutí jednotky Po zapnutí jednotky blikají tří indikátory LED. Časovač je připraven na provoz. Spuštění časovače není možné při nastavení hodnoty 000. Musíte nejdříve nastavit hodnotu časovače. Buďte si vědomi rozdílných hodnot v pracovních módech časovače. Nastavení času 1) Otáčejte knoflíkem doleva nebo doprava. První číslo zprava bliká. 2) Otáčejte knoflíkem krok za krokem doprava. Blikající číslice zvyšuje svou hodnotu. Otáčením doleva hodnotu snižuje. Můžete opět otáčet doprava pro zvýšení požadované hodnoty. 3) Stiskněte knoflík pro nastavení hodnoty (v žádném případě při tom neotáčejte knoflíkem) Poté začne blikat další číslice. Stejným způsobem vložte ostatní dvě hodnoty. Po vložení poslední hodnoty začnou opět blikat všechny tři číslice. Jednotka je připravena pro použití. Můžete v případě potřeby iniciovat nové nastavení, pokud nastavený čas nesouhlasí s požadovanou hodnotou. Otočte opět knoflíkem. 15

6 Spuštění expozice Stiskněte otočný knoflík. Spustí se časovač a osvitová trubice. Blikající displej mění hodnotu podle průběhu osvitu a čas je odpočítáván. Stiskem otočného knoflíku můžete kdykoliv přerušit osvit a odpočítávání času. Displej bliká a osvitová trubice je zhasnuta. Zbývající čas zůstává na displeji. Při opětovném stisknutí otočného knoflíku se opět spustí odpočítávání a osvit. Po ukončení odpočítávání, je osvitová trubice vypnuta. Předtím nastavena hodnota se opět zabrazí na blikajícím displeji. 4 Údržba UV expoziční zařízení nevyžaduje zvláštní údržbu. Avšak je to citlivý elektronický přístroj. Zabraňte otřesům, vlhkosti a znečistění. Před čistěním vždy odpojte síťový kabel. Skleněnou desku udržujte čistou. Výměna komponentů 1) Odpojte síťový přívod 2) Odšroubujte hliníkové proužky 3) Vysuňte plochu 4) Vysuňte stranový držák pro výměnu osvitové trubice 5) Jednotku opět složte 5 Technická data Číslo výrobku Rozměry 317 x 225 x 90 mm 473 x 310 x 93 mm Osvitová plocha 160 x 250 mm 240 x 365 mm Spotřeba 32 W 60 W Počet UV trubic 4 x 8 4 x 15 UV vlnová délka 365 nm 365 nm Sekundový časovač Minutový časovač 1 sekunda až 10 minut 10 sekund až 100 minut Jednotka je testována podle směrnic EMC pro použití v obytných a pracovních oblastech, laboratořích a malých firmách. 16
