1 Motorola MC75 návod k použití

2 1. Snímací tlačítko 2. Tlačítko pro pohyb nahoru a dolu 3. Mikrofon 4. Vstupní a výstupní konektor 5. Klávesnice 6. Snímací tlačítko 7. Dotykový displej (s ochrannou fólií) 8. Zapínací tlačítko 9. Snímací (dekódovací) LED dioda 10. Nabíjecí LED dioda 11. LED dioda pro signalizaci stavu rádia 12. Telefonní sluchátko Skenovací/ dekódovací Led dioda Nabíjecí Led dioda Led dioda pro rádio Poznámka: Pro resetování MC75 zmáčkněte a držte zapínací tlačítko na pět sekund. 13. Kryt baterie 14. Řemínek na ruku 15. Uchycení řemínku na ruku 16. Výstup na náhlavní soupravu 17. Blesk fotoaparátu 18. Fotoaparát 19. Reproduktor 20. Sklíčko skeneru 21. Dotykové pero 22. Provázek na uchycení 23. Tlačítko pro skenování 24. Funkční tlačítko 25. Zadní kryt 26. Kryt na paměťovou kartu 27. Kryt infračerveného portu 28. Západky krytu baterie

3 1. Volání 2. Funkční tlačítko 3. Navigační tlačítko 4. Snímací tlačítko 5. Konec volání 6. Oranžové tlačítko 7. Podsvícení 8. Modré tlačítko 9. OK 10. Phonepad 11. Menu 12. Počáteční menu Modré tlačítko: Použijte toto tlačítko ke spuštění aplikace. Oranžové tlačítko: Použijte tlačítko k přístupu k sekundárním funkcím. (1 zmačknutí => alpha fce., 2 zmáčknutí => normální fce.) Vložení baterie

4 Nabíjení 1. Nabíjení v krédlu pro 1 zařízení 2. Nabíjení v krédlu pro 4 zařízení Připojení k počítači Komunikace s počítačem: 1. USB 2. RS232 port Vložení paměťové karty (Micro SD) 1. Instalace paměťové karty (Micro SD) Kontakty musí být nahoru

5 Vložení SIM karty 1. Použijte hrot k otevření 2. Otevřete kryt 3. Místo pro SIM kartu (kontakty dolů) 4. Zavřít kryt Dobíjení baterií 3600 mah => cca 5 hodin 4800 mah => cca 7 hodin Blikající dioda => nabíjení Svítící dioda =>nabito

6 Krycí fólie Symbol doporučuje užívat obrazové chránítko k minimalizaci opotřebení a potrhání. Výhody obsahují: 1. Ochranu proti škrábnutí 2. Trvalé psaní a dotykový povrch s dotykovým cítěním 3. Zmírnění prudkého světla 4. Ochrana vypadá stále jako nová 5. Rychlá a snadná instalace Držák

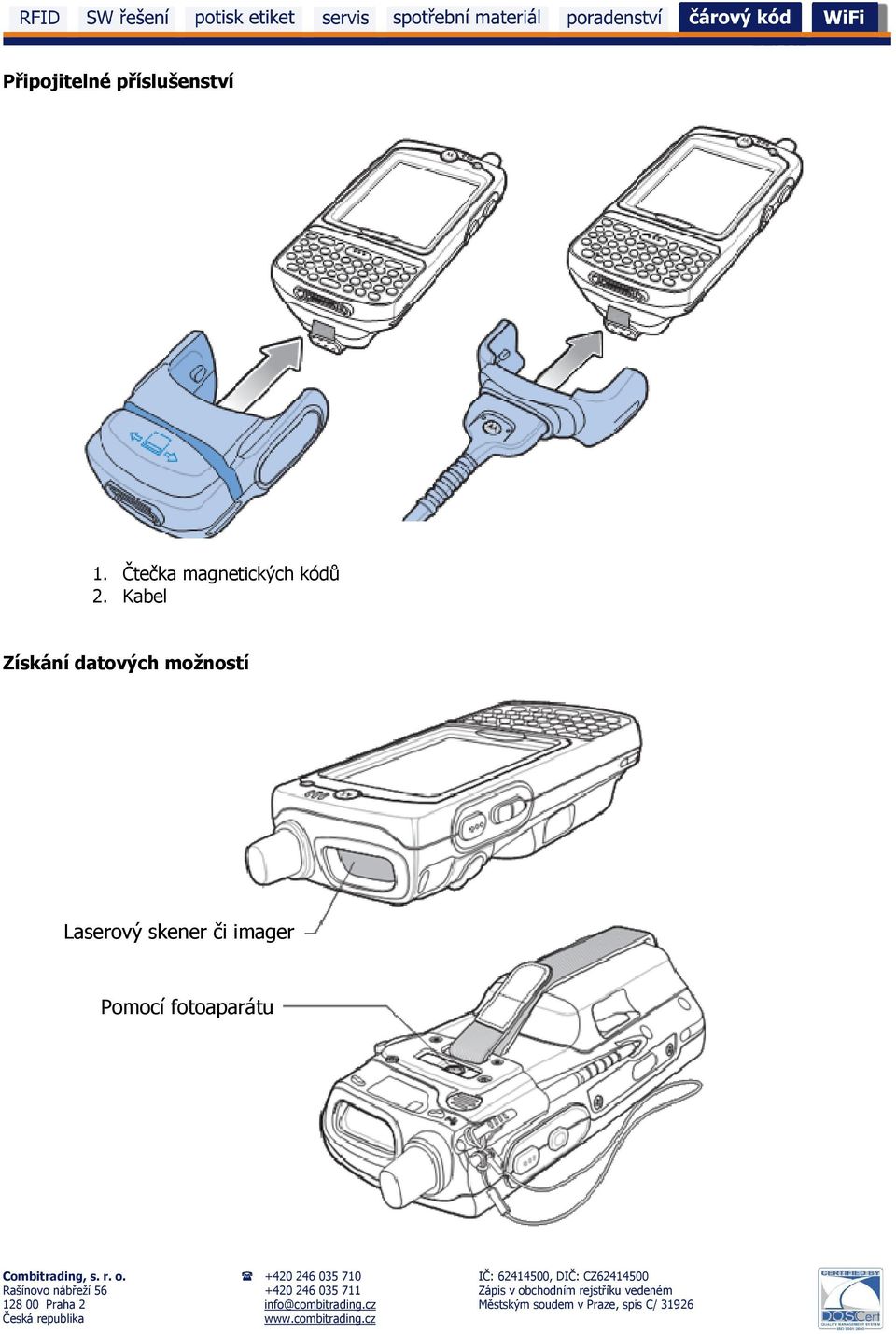

7 Připojitelné příslušenství 1. Čtečka magnetických kódů 2. Kabel Získání datových možností Laserový skener či imager Pomocí fotoaparátu

8 Získání datových možností Scannování Imager Vyhýbejte se extrémním úhlům v zápěstí GPS modul MC75 může obsahovat modul GPS, ovládání a nastavení GPS se řídí programem nainstalovaným v zařízení, proto žádejte návod na používání od dodavatele softwaru

9 Technická charakteristika MC75 Fyzické charakteristiky Rozměry 17,9 x 8,4 x 4,4 cm (všechny konfigurace) Hmotnost (zahrnuje standardní baterii) s 3600 mah 422g s 4800 mah 446g Displej barevný 3,5" VGA s podsvícením, TFT-LCD, 65tis barev, 480 x 640 Dotykový displej odolný, skleněný, analogový Podsvícení LED diody Hlavní baterie nabíjecí Lithium Ion 3,7V, 3600 mah Smart Baterie Rozšiřitelná kapacita bat. volitelná 3,7V, 4800 mah Smart Baterie Záložní baterie Ni-MH nabíjecí baterie 15 mah 1,2V Rozšiřitelný slot Micro SD slot (s ochranným krytem) Síťové propojení Ethernet (přes cradle), vysoce rychlostní USB, host nebo client, Bluetooth Ohlášení vibrace a LED diody Klávesnice 26 numerických kláves, QWERTY (AZERTY, QWERTZ) 44 kláves Audio reproduktor, přijímač, mikrofon, výstup pro náhlavní soupravu, softwarová podpora pro plné obousměrné nahrávání a přehrávání (stereo) Výkonnostní charakteristiky CPU procesor Intel XScale 624 Mhz Operační systém Microsoft Windows Mobile 6.1 Paměť 128 MB RAM/256 MB FLASH Rozhraní RS-232, USB 1.1, IrDA Výstupní napájení USB: ma max.; Seriál: ma max. Uživatelské prostředí Operační teplota -10 C až 50 C Skladovací teplota -40 C až 60 C (bez baterie) Nabíjecí teplota 0 C až 40 C Vlhkost 95% nekondenzující Pádová specifikace pádové zkoušky na beton ze 1,3 m Bezdrátová WAN datová a zvuková komunikace WWAN rádio MC7506 & MC7596: GSM: 3G HSDPA (850, 900, 1800,1900 & 2100 MHz) MC7508 & MC7598: CDMA: Rev A (800 a 1900 MHz) GPS Integrovaná GPS (A-GPS) Bezdrátová LAN datová a zvuková komunikace WLAN rádio IEEE a/b/g Podpora rychlosti dat 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 a 54 Mbps Operační kanál ( MHz) 1-13 ( MHz), Kanál 14 (2484) pouze Japonsko - aktuální operační frekvence závisí na pravidlech a certifikačních agenturách Zabezpečení WPA2, WPA, WEP (40 nebo 128 bitů), TKIP, TLS, TTLS (MS-CHAP), TTLS (MS-CHAP v2), TTLS (CHAP), TTLS-MD5, TTLS-PAP, PEAP-TLS, PEAP (MS-CHAP v2), AES, LEAP Šíření Direct Sequence Spread Spectrum (DSSS) a Orthogonal Frequency Division Multiplexing (OFDM) Antény Interní pro WLAN, Bluetooth a GPS, externí pro WWAN Hlasová komunikace Integrovaný Voice přes IP (P2P, PBX, PTT), WiFi, IEEE a/b/g direct sequence wireless LAN Bezdrátová PAN datová a zvuková komunikace Bluetooth Třídy II, v 2.0 EDR; anténa na základní desce

10 Specifikace zachycení dat Možnosti 1D lineární, 2D imager, barevný fotoaparát Lineární 1D snímač (SE800HP) Optické rozlišení 0,0127 cm minimální šířka Snímací šíře 50 (+/-6) snímání/sec (bidirectional) Otočení +/- 30 od vertikály Snímací úhel 46,5 Okolní světlo Denní světlo: Lux Umělé osvětlení: Lux 2D Imager Engine (SE 4400) Optické rozlišení 640x480 pixelů (v šedé škále) Otočení 360 Okolní světlo Úplná tma až Lux Vzdálenost snímání 12,7 cm až 17,7 cm Kamera Rozlišení 2 Mega pixely s auto fokusem a bleskem
