Motorola MC35 stručný návod k použití

Transkript

1 Motorola MC35 stručný návod k použití

2 Obecný popis Obr.1 obecný popis 1. LCD Dotykový displej 2. GSM Stav/Signalizace LED 3. Tlačítko ovládání hlasitosti 4. Přepínač Kamera/Čárový kód 5. Tlačítko Reset 6. Konektor pro sluchátka 7. Konektor 8. Mikrofon 9. Klávesnice 10. LED ukazatel nabíjení 11. Sluchátko 12. Hlavní baterie 13. Reproduktor 14. Objektiv kamery (Volitelně) 15. Blesk (Volitelně) 16. Infraport (IR) 17. SD/MMC přídavný slot 18. Dotyková tužka 19. Tlačítko Push To Talk (Stiskni a mluv) 20. Vypínač 21. Tlačítko Kamera 22. Pojistka uvolnění baterie Pro resetování MC35 stiskněte tlačítko resetu špičkou dotykové tužky. Obr. 2 klávesnice

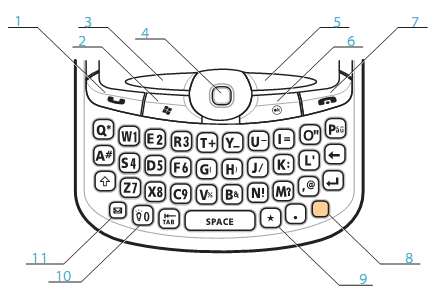

3 Klávesa Orange (Oranžová klávesa) Použijte tuto klávesu pro přístup k další sadě znaků a akcí. > Stiskněte klávesu jednou pro aktivaci módu následovaného jinou klávesou. > Stiskněte klávesu dvakrát pro uzamčení módu. Stiskněte potřetí pro odemknutí. > Stiskněte a držte klávesu při vkládání znaků a akcí. 1. Tlačítko Send (Odeslat) 2. Tlačítko Start 3. Tlačítko Left Soft (Levé programové tl.) 4. Joystick (džojstyk) 5. Tlačítko Right Soft (Pravé programové tl.) 6. Tlačítko OK 7. Tlačítko End 8. Klávesa Orange (Oranžová klávesa) 9. Klávesa Star (Hvězda) 10. Klávesa Backlight/0 (Podsvětlení/0) 11. Klávesa Messaging (Pro výměnu zpráv) Vložení baterie: 1. Vložte baterii do zadní části zařízení MC Uzamknutí baterie v zařízení je doprovázeno slyšitelným kliknutím. Dobíjení baterie: 1. Nainstalujte redukci AC adaptéru. Zasuňte redukci do držáku a zacvakněte na místo. Zacvaknutí je doprovázeno slyšitelným kliknutím. 2. Zastrčte kabel AC adaptéru do konektoru na spodní straně MC Připojte AC adaptér do elektrické sítě. Po připojení AC napájení svítí nabíjecí LED ukazatel na předním panelu oranžově. Stav LED během nabíjení => Bliká oranžově: Nabíjení Svítí oranžově: Nabíjení dokončeno

4 Zapnutí MC35 Poté co jste poprvé nabíjeli MC35 přibližně 8 hodin, je přístroj připraven k použití. 1. Zapněte M35 stiskem tlačítka vypínače umístěného na pravé straně zařízení. 2. Řiďte se instrukcemi na obrazovce ve Welcome Screen Wizard. Připojení MC55 k počítači Stáhněte ActiveSync 4.0 nebo vyšší verzi z a řiďte se instrukcemi jak nainstalovat ActiveSync na hostitelský počítač. Řiďte se instrukcemi na obrazovce aplikace ActiveSync, pro vytvoření spojení mezi MC35 a počítačem. Instalace SD karty 1. Otevřete kryt pro přídavný slot. 2. Vložte kartu SD/MMC do slotu a zatlačte dokud nezacvakne. 3. Pro vyjmutí karty SD/MMC, zatlačte na kartu a uvolněte. Karta se vysune ze slotu.

5 Instalace SIM karty 1. Stiskněte vypínač pro vypnutí MC Posuňte pojistku na symbol Unlock pro vyjmutí baterie. Baterie se lehce vyklopí. Vyjměte baterii 3. Při pohledu na zadní stranu, posuňte držák SIM karty doprava. 4. Zvedněte držák. 5. Vložte SIM kartu do držáku. Správná pozice SIM karty pozlacené kontakty směřují dolů a zkosený roh karty je po nainstalování vlevo dole. 6. Stiskněte držák SIM karty dolů. 7. Posuňte držák SIM karty doleva pro uzamčení polohy. 8. Znovu vložte baterii. Vložení PIN kódu: Po nainstalování SIM karty aktivujte vaši službu mobilního připojení. Ve většině případů jsou SIM karty přednastaveny s PIN kódem dodaným vaším poskytovatelem služeb. Zapněte zařízení Klikněte na Start => Telefon Vložte PIN kód, který jste získali od poskytovatele sítě Klikněte na OK

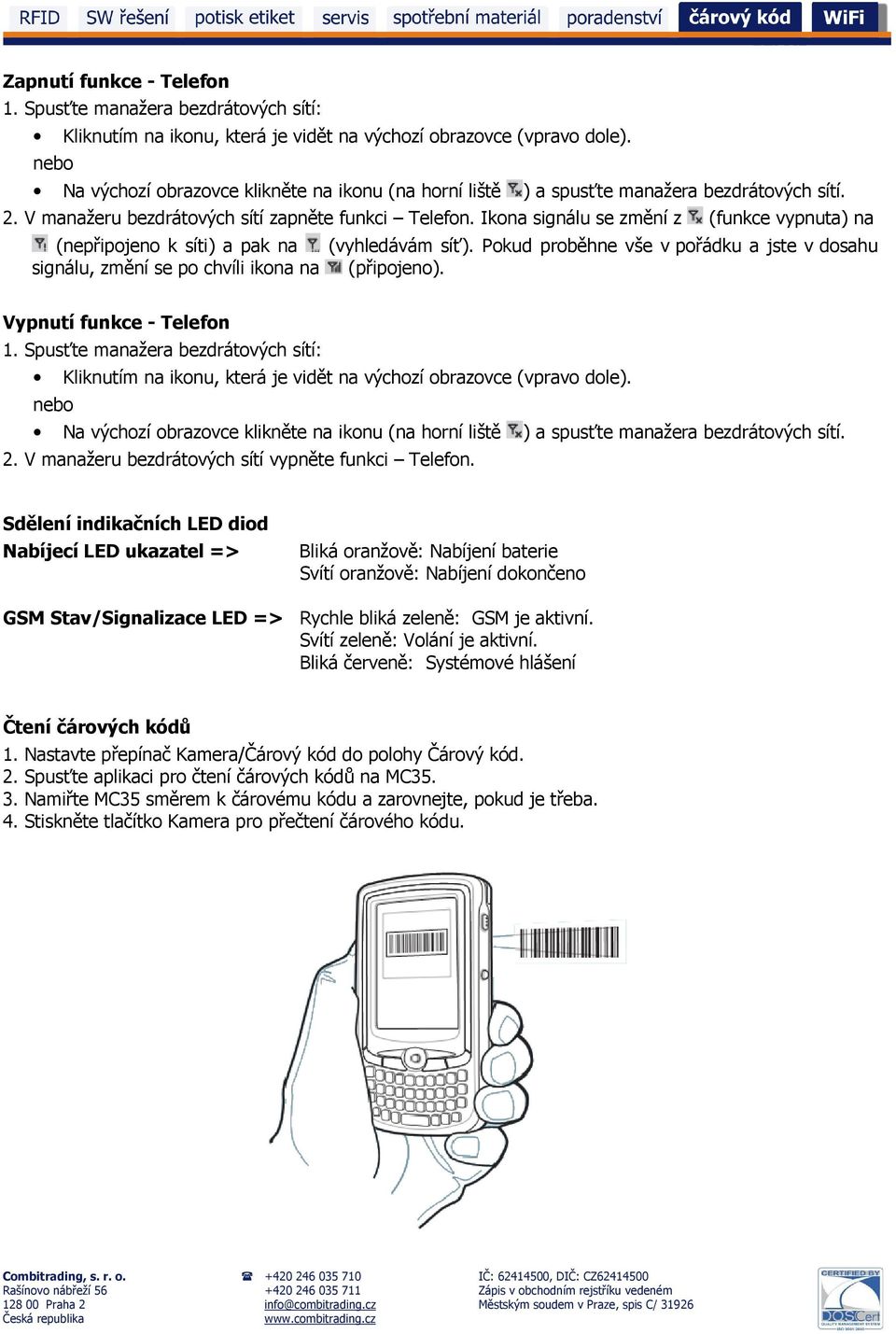

6 Zapnutí funkce - Telefon 1. Spusťte manažera bezdrátových sítí: Kliknutím na ikonu, která je vidět na výchozí obrazovce (vpravo dole). nebo Na výchozí obrazovce klikněte na ikonu (na horní liště ) a spusťte manažera bezdrátových sítí. 2. V manažeru bezdrátových sítí zapněte funkci Telefon. Ikona signálu se změní z (funkce vypnuta) na (nepřipojeno k síti) a pak na (vyhledávám síť). Pokud proběhne vše v pořádku a jste v dosahu signálu, změní se po chvíli ikona na (připojeno). Vypnutí funkce - Telefon 1. Spusťte manažera bezdrátových sítí: Kliknutím na ikonu, která je vidět na výchozí obrazovce (vpravo dole). nebo Na výchozí obrazovce klikněte na ikonu (na horní liště ) a spusťte manažera bezdrátových sítí. 2. V manažeru bezdrátových sítí vypněte funkci Telefon. Sdělení indikačních LED diod Nabíjecí LED ukazatel => Bliká oranžově: Nabíjení baterie Svítí oranžově: Nabíjení dokončeno GSM Stav/Signalizace LED => Rychle bliká zeleně: GSM je aktivní. Svítí zeleně: Volání je aktivní. Bliká červeně: Systémové hlášení Čtení čárových kódů 1. Nastavte přepínač Kamera/Čárový kód do polohy Čárový kód. 2. Spusťte aplikaci pro čtení čárových kódů na MC Namiřte MC35 směrem k čárovému kódu a zarovnejte, pokud je třeba. 4. Stiskněte tlačítko Kamera pro přečtení čárového kódu.
