1 HDMI 90 IX HDMI 91 IX Odsavač par Návod k instalaci a obsluze

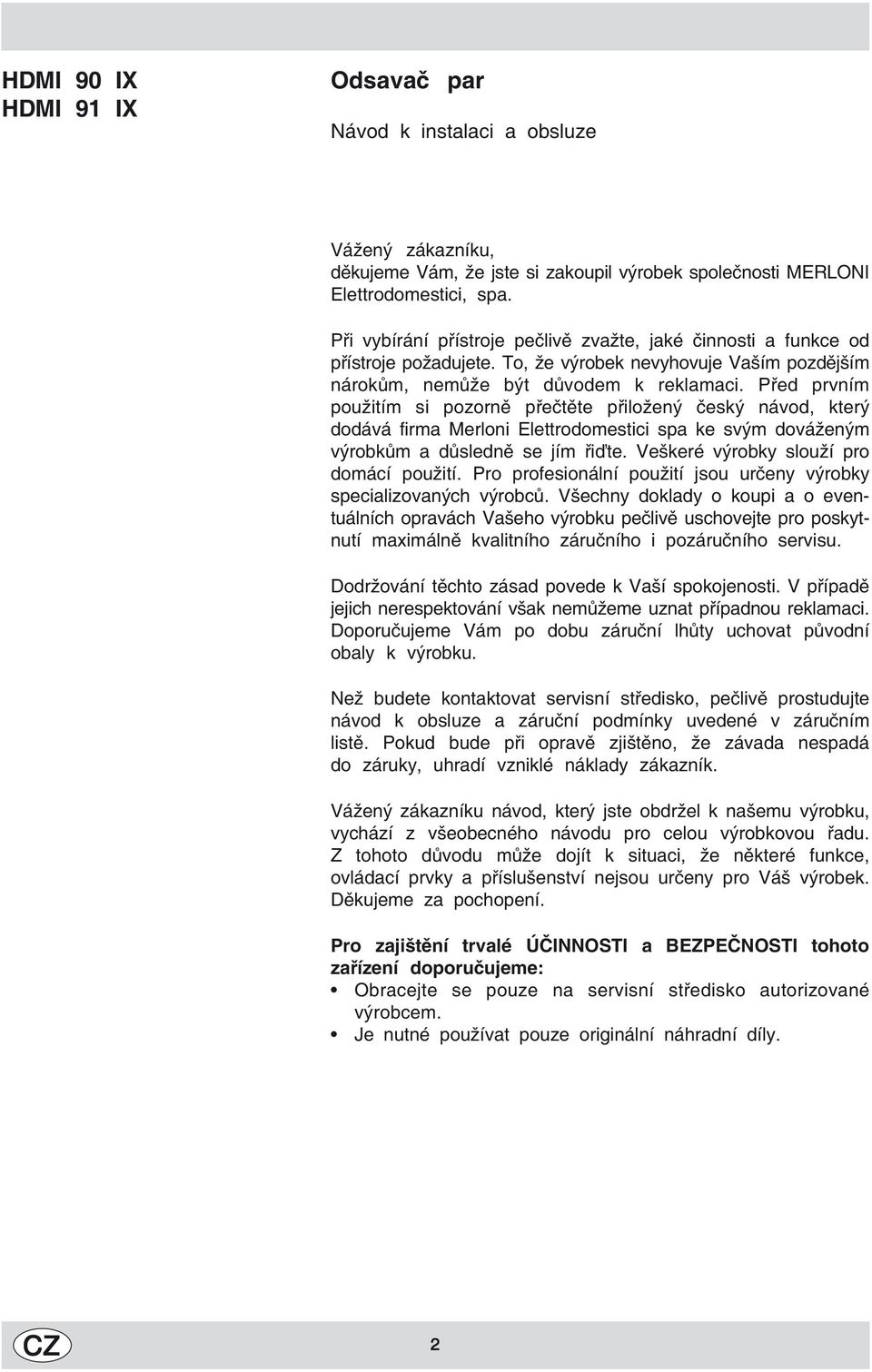

2 HDMI 90 IX HDMI 91 IX Odsavač par Návod k instalaci a obsluze Vážený zákazníku, děkujeme Vám, že jste si zakoupil výrobek společnosti MERLONI Elettrodomestici, spa. Při vybírání přístroje pečlivě zvažte, jaké činnosti a funkce od přístroje požadujete. To, že výrobek nevyhovuje Vaším pozdějším nárokům, nemůže být důvodem k reklamaci. Před prvním použitím si pozorně přečtěte přiložený český návod, který dodává firma Merloni Elettrodomestici spa ke svým dováženým výrobkům a důsledně se jím řiďte. Veškeré výrobky slouží pro domácí použití. Pro profesionální použití jsou určeny výrobky specializovaných výrobců. Všechny doklady o koupi a o eventuálních opravách Vašeho výrobku pečlivě uschovejte pro poskytnutí maximálně kvalitního záručního i pozáručního servisu. Dodržování těchto zásad povede k Vaší spokojenosti. V případě jejich nerespektování však nemůžeme uznat případnou reklamaci. Doporučujeme Vám po dobu záruční lhůty uchovat původní obaly k výrobku. Než budete kontaktovat servisní středisko, pečlivě prostudujte návod k obsluze a záruční podmínky uvedené v záručním listě. Pokud bude při opravě zjištěno, že závada nespadá do záruky, uhradí vzniklé náklady zákazník. Vážený zákazníku návod, který jste obdržel k našemu výrobku, vychází z všeobecného návodu pro celou výrobkovou řadu. Z tohoto důvodu může dojít k situaci, že některé funkce, ovládací prvky a příslušenství nejsou určeny pro Váš výrobek. Děkujeme za pochopení. Pro zajištění trvalé ÚČINNOSTI a BEZPEČNOSTI tohoto zařízení doporučujeme: Obracejte se pouze na servisní středisko autorizované výrobcem. Je nutné používat pouze originální náhradní díly. CZ 2

3 f1 2 f2 3 j g g i g g 4 h 3 CZ

4 , a 7 2a 2a S 2a 2b B 2b CZ 4

5 14 F G 13F H A 5 CZ

6 M 17 X 20 X CZ 6

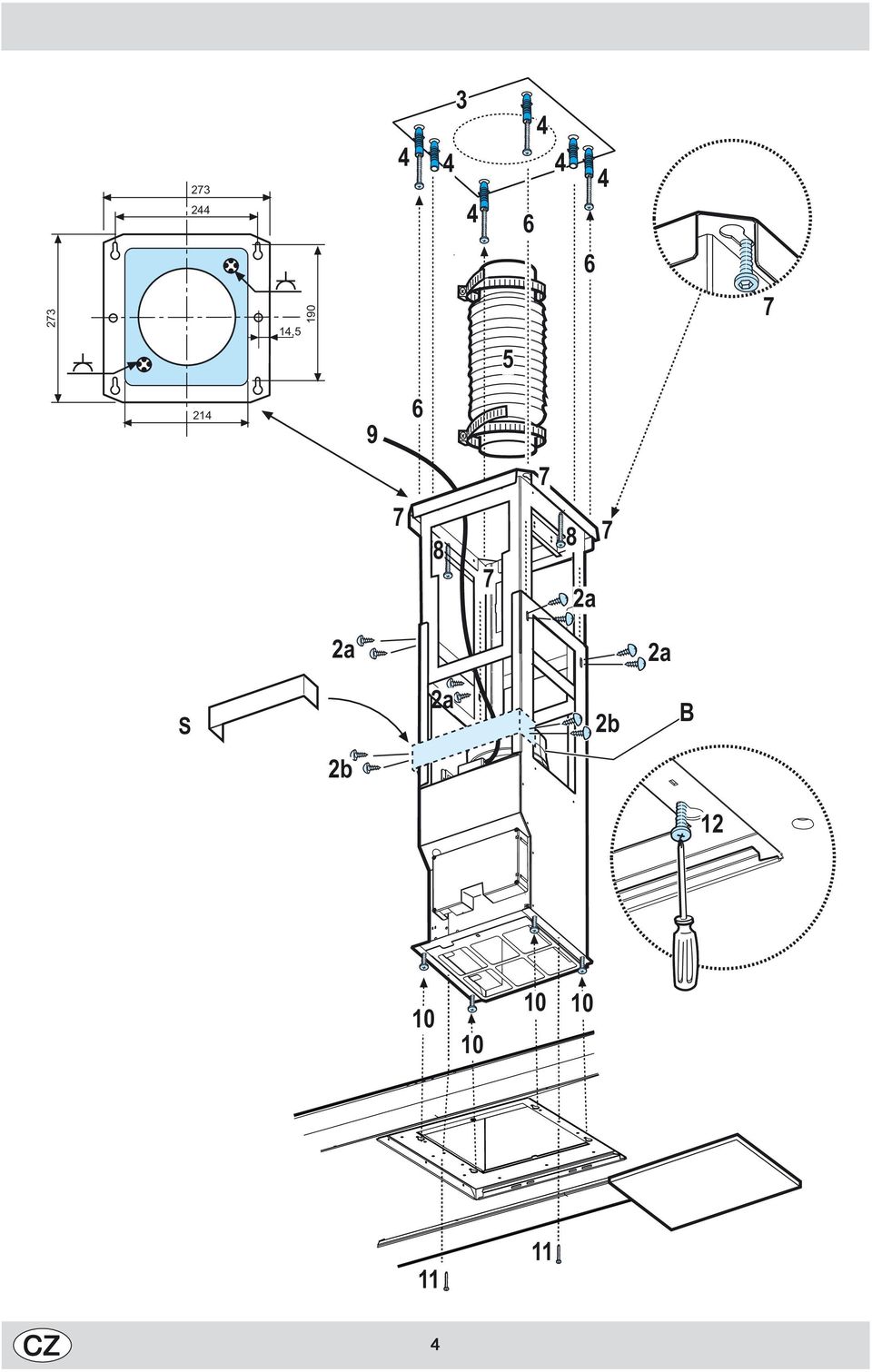

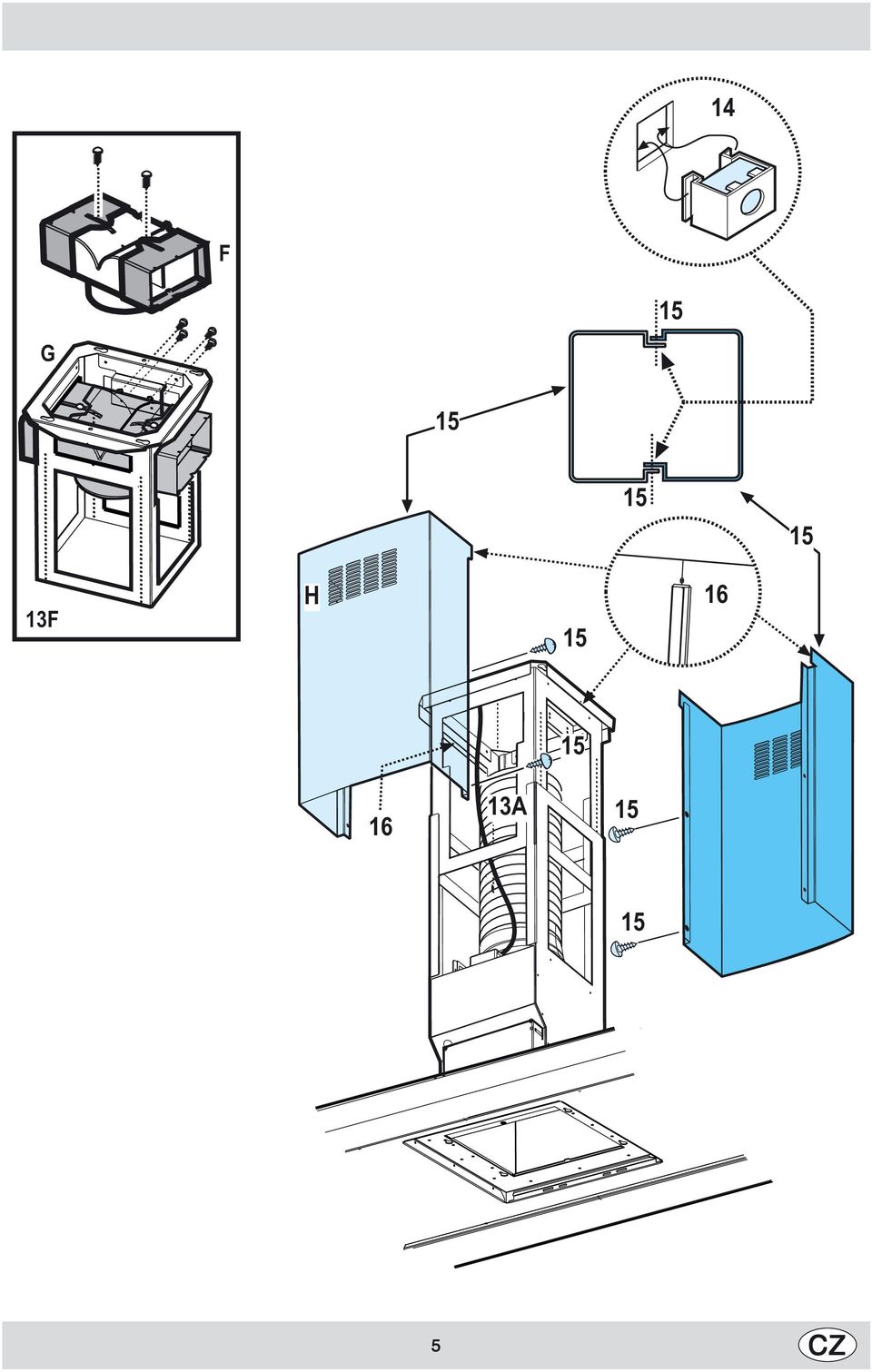

7 Podívejte se na návrhy zobrazené na předchozích stranách tohoto návodu označené písmeny abecedy. Pozorně si přečtěte instrukce uvedené v tomto návodu. Výrobce se zříká zodpovědnosti za všechny případné potíže, škody nebo oheň způsobený používáním, které není v souladu podle instrukcí v tomto návodu. Kuchyňská digestoř musí být umístěná ve vzdálenosti minimálně 50 cm od elektrického sporáku a 75 cm od plynového nebo kombinovaného sporáku. Neobkládejte kachličkami, necementujte nebo nesilikonujte toto zařízení ke zdi. Připevněte pouze povrchovou část. Tato digestoř je vybavená horním vzduchovým výstupem B pro vypuštění par ven (Ducting version - Varianta vedení výfukové potrubí a upevňovací skoby pro roury nejsou ve výbavě digestoře). Pokud není možné vypouštět ven dým a páry, digestoř by měla použít ve filter version (filtrové verzi) vybavenou aktivním uhelným filtrem a deflektorem F. na podstavci (podpěra) G, dým a páry jsou recyklovány v horním mříži H prostřednictvím výfukového potrubí propojeného k hornímu vzduchovému výstupu B a toto kruhové spojení je připevněno k deflektoru F (výfukové potrubí a upevňovací skoby pro roury nejsou ve výbavě digestoře). Modely bez odsávacího motoru fungují pouze v oběžném vzduchovém režimu (Varianta vedení) a musí být propojeny k vnějšímu odsávacímu zařízení (není dodáváno). Rozpětí stěnových výpustí je zajištěno tak, aby digestoř mohla být namontována ke všem typům stěn/stropů. Nicméně, kvalifikovaný technik si musí ověřit vhodnost materiálů v porovnání podle typu stěny/stropu. Stěna/ strop musí být dostatečně silné, aby udržely váhu digestoře. Neobkládejte kachličkami, necementujte nebo nesilikonujte toto zařízení ke zdi.připevněte pouze povrchovou část. Nepřipevňujte kouřovod komínu k nábytku, nebo nevyvěšujte nad police, ledaže by kouřovod komína mělo být snadné odmontovat, např. v případě údržby, pokud bude zapotřebí. Instalace - Obr Úvodní informace o instalaci digestoře Montáž deflektoru (obr. 6-3 části pouze pro filter version - filtrovou verzi ): Tři součásti by se měly upevnit 2 šrouby, reflektorový nástavec je nastavitelný (posuvný) a měl by odpovídat šířce kouřové trubky komínu, ke které je pak upevněn. Během připojení elektrického přívodu zajistěte, aby zdroj proudu byl odpojen od hlavního vypínače v bytě. 1. Upravte nástavec nosné konstrukce digestoře, je na tom závislá konečná výška digestoře a pamatujte si, že po celkové instalaci musí být digestoř nejméně 50 cm nad horní deskou elektrických sporáků a 75 cm u plynových nebo kombinovaného sporáků. 2. a. Připevněte dva díly konstrukce použitím 8 šroubů. b. Pokud je digestoř opatřena nástavci, které jsou delší než toto minimum, připevněte zpevňovací podpěru S k nosné konstrukci použitím 4 šroubů. 3. Umístěte schéma stropního otvoru přímo nad horní desku sporáku (střed schématu musí souhlasit se středem horní desky sporáku a okraje musí být rovnoběžné po stranách s okraji horní desky sporáku- boční strana schématu s formulací PŘEDNÍ odpovídá boční straně kontrolního panelu). Připravte síťové propojení. 4. Vyvrtejte, jak je zobrazeno, (6 otvorů pro 6 stěnových hmoždinek 4 hmoždinky pro upevnění), zašroubujte vnější šrouby a ponechte prostor cca 1 cm mezi hlavičkou šroubu a stropem. 5. Připevněte výfukovou rouru dovnitř nosiče a připojte jej k motorovému kruhovému komorovému připojení (výfuková roura a upevňovací svorky nejsou dodávány). 6. Zahákněte rám na 4 šrouby (viz krok 4). UPOZORNĚNÍ! Boční strany nosiče s rozvodnou krabicí odpovídají straně kontrolního panelu s montáží háčků. 7. Utáhněte 4 šrouby. 8. Pro bezpečné upevnění vložte a utáhněte další 2 šrouby v zůstávajících třech otvorech. 9. Proveďte elektrické připojení h hlavnímu přívodu, po dokončení montáže pouze zapněte zdroj elektrického proudu. 10.Zahákněte digestoř k nosiči, ujistěte se, že je správně zahákněte digestoř k nosiči částečně utěsněním 4 šroubů (viz také krok 12). 11.K zabezpečení digestoře k nosiči použijte dva šrouby; což pomůže také vycentrovat tyto dvě části. 12.Utáhněte 4 šrouby zajišťující nosič k digestoři. 13.Pro extraktorové varianty (13A), připojte další konec výfukového potrubí ke kouřovodu komína. Pro filtrové varianty (13F), připevněte reflektor F k nosiči a zabezpečte jej k dodávané výztuze 4 šrouby, pak připojte výfukové potrubí k přívodnímu kruhu umístěnému na reflektoru. 14.Připevněte matice šroubu s dodávanými upevňovacími háky dovnitř horní a dolní části kouřovodu. Celkem musí být připevněno 10 šroubů s maticí..spojte dvě horní části kouřové trubky ke krytu nosiče tak, že jedna z drážek na těchto částech je umístěna na stejné straně kontrolního panelu a další na jeho opačné straně. Přitáhněte tyto dvě části k sobě pomocí 4 šroubů (2 z každé strany viz schéma postupu pro připojení těchto dvou částí). 16.Připevněte horní sestavu kouřové trubky k nosiči, do blízkosti stropu pomocí dvou šroubů (z každé strany jeden). 17.Proveďte elektrické připojení kontrolního panelu a žárovek. UPOZORNĚNÍ: Proveďte připojení a dávejte pozor, aby jste vložili konektory správně..spojte tyto dvě spodní části kouřového potrubí zakrývající nosič použitím 6 šroubů (3 z každé strany, viz schéma postupu pro připojení těchto dvou částí). 19.Vložte spodní díl kouřového potrubí na jeho místo tak, že zakryje motorovou komoru a krabici elektrického připojení, pak jej zajistěte uvnitř digestoře 2 šrouby z každé strany. 20.Použijte 2 podložky (dodávané) k zakrytí upevňovacích bodů spodní části kouřového potrubí (UPOZORNĚNÍ! PODLOŽKY SPODNÍ ČÁSTI KOUŘOVÉHO POTRUBÍ JSOU UZŠÍ A SLABŠÍ). 7 CZ

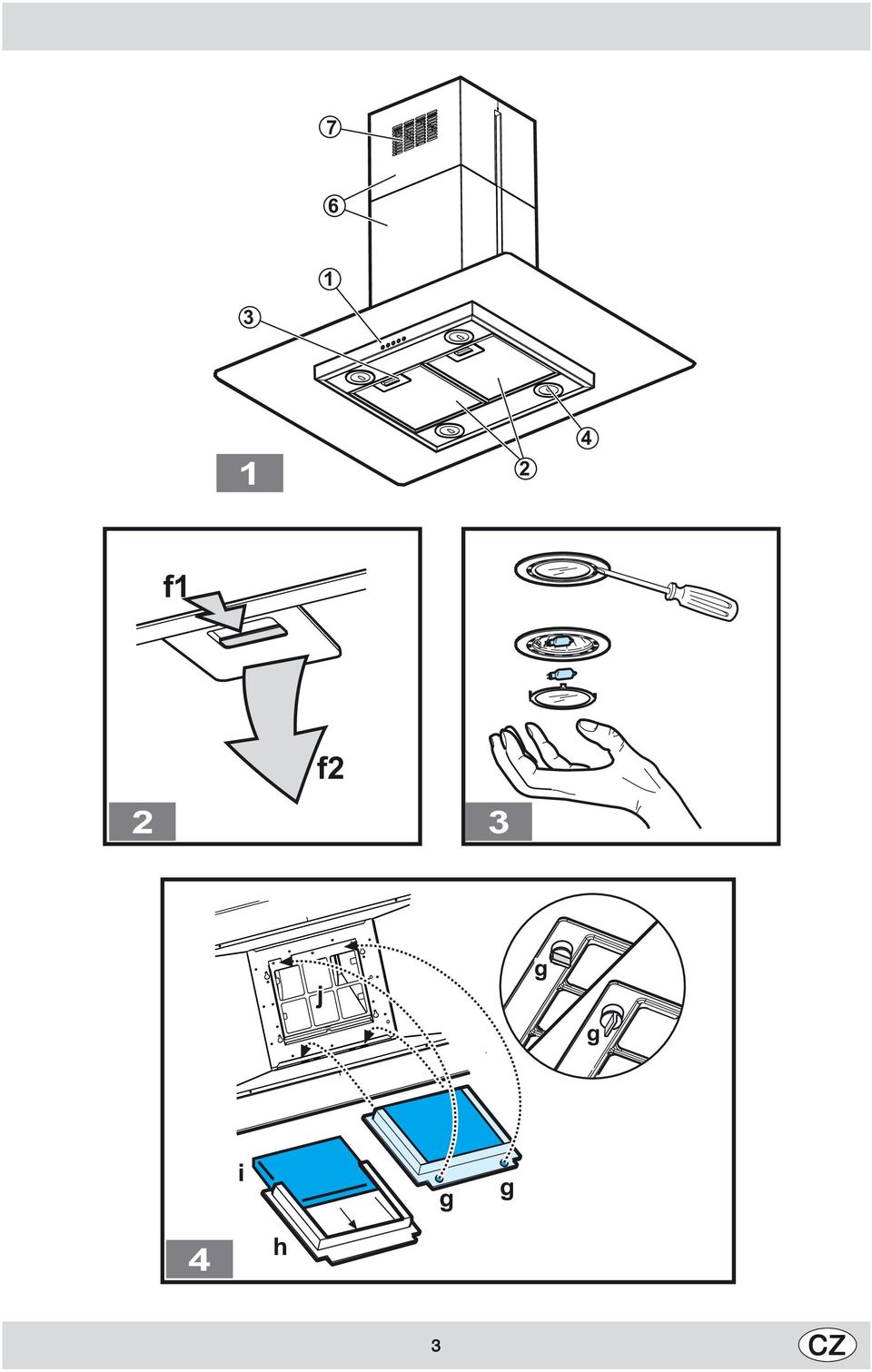

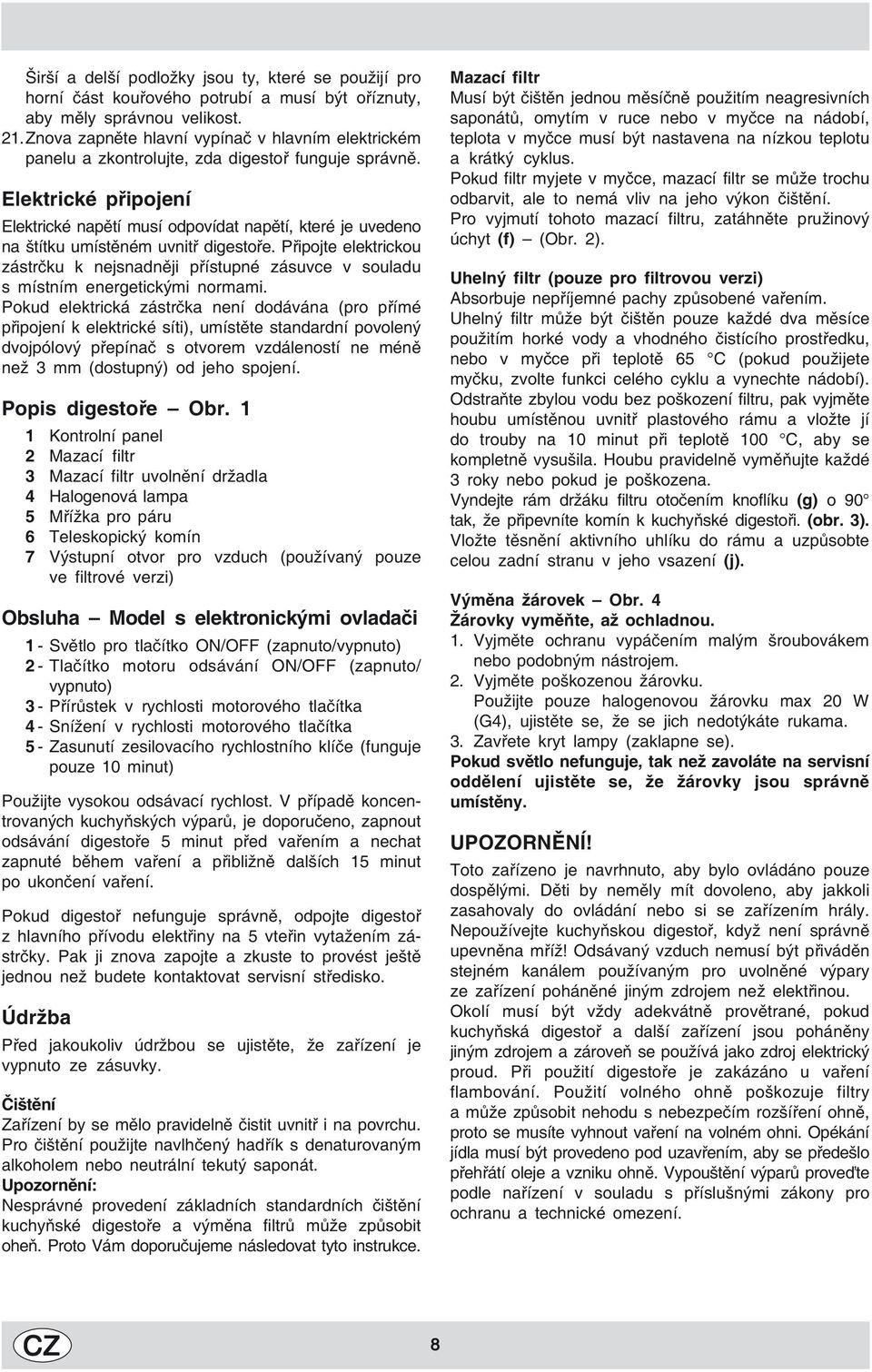

8 Širší a delší podložky jsou ty, které se použijí pro horní část kouřového potrubí a musí být oříznuty, aby měly správnou velikost. 21.Znova zapněte hlavní vypínač v hlavním elektrickém panelu a zkontrolujte, zda digestoř funguje správně. Elektrické připojení Elektrické napětí musí odpovídat napětí, které je uvedeno na štítku umístěném uvnitř digestoře. Připojte elektrickou zástrčku k nejsnadněji přístupné zásuvce v souladu s místním energetickými normami. Pokud elektrická zástrčka není dodávána (pro přímé připojení k elektrické síti), umístěte standardní povolený dvojpólový přepínač s otvorem vzdáleností ne méně než 3 mm (dostupný) od jeho spojení. Popis digestoře Obr. 1 1 Kontrolní panel 2 Mazací filtr 3 Mazací filtr uvolnění držadla 4 Halogenová lampa 5 Mřížka pro páru 6 Teleskopický komín 7 Výstupní otvor pro vzduch (používaný pouze ve filtrové verzi) Obsluha Model s elektronickými ovladači 1 - Světlo pro tlačítko ON/OFF (zapnuto/vypnuto) 2 - Tlačítko motoru odsávání ON/OFF (zapnuto/ vypnuto) 3 - Přírůstek v rychlosti motorového tlačítka 4 - Snížení v rychlosti motorového tlačítka 5 - Zasunutí zesilovacího rychlostního klíče (funguje pouze 10 minut) Použijte vysokou odsávací rychlost. V případě koncentrovaných kuchyňských výparů, je doporučeno, zapnout odsávání digestoře 5 minut před vařením a nechat zapnuté během vaření a přibližně dalších minut po ukončení vaření. Pokud digestoř nefunguje správně, odpojte digestoř z hlavního přívodu elektřiny na 5 vteřin vytažením zástrčky. Pak ji znova zapojte a zkuste to provést ještě jednou než budete kontaktovat servisní středisko. Údržba Před jakoukoliv údržbou se ujistěte, že zařízení je vypnuto ze zásuvky. Čištění Zařízení by se mělo pravidelně čistit uvnitř i na povrchu. Pro čištění použijte navlhčený hadřík s denaturovaným alkoholem nebo neutrální tekutý saponát. Upozornění: Nesprávné provedení základních standardních čištění kuchyňské digestoře a výměna filtrů může způsobit oheň. Proto Vám doporučujeme následovat tyto instrukce. Mazací filtr Musí být čištěn jednou měsíčně použitím neagresivních saponátů, omytím v ruce nebo v myčce na nádobí, teplota v myčce musí být nastavena na nízkou teplotu a krátký cyklus. Pokud filtr myjete v myčce, mazací filtr se může trochu odbarvit, ale to nemá vliv na jeho výkon čištění. Pro vyjmutí tohoto mazací filtru, zatáhněte pružinový úchyt (f) (Obr. 2). Uhelný filtr (pouze pro filtrovou verzi) Absorbuje nepříjemné pachy způsobené vařením. Uhelný filtr může být čištěn pouze každé dva měsíce použitím horké vody a vhodného čistícího prostředku, nebo v myčce při teplotě 65 C (pokud použijete myčku, zvolte funkci celého cyklu a vynechte nádobí). Odstraňte zbylou vodu bez poškození filtru, pak vyjměte houbu umístěnou uvnitř plastového rámu a vložte jí do trouby na 10 minut při teplotě 100 C, aby se kompletně vysušila. Houbu pravidelně vyměňujte každé 3 roky nebo pokud je poškozena. Vyndejte rám držáku filtru otočením knoflíku (g) o 90 tak, že připevníte komín k kuchyňské digestoři. (obr. 3). Vložte těsnění aktivního uhlíku do rámu a uzpůsobte celou zadní stranu v jeho vsazení (j). Výměna žárovek Obr. 4 Žárovky vyměňte, až ochladnou. 1. Vyjměte ochranu vypáčením malým šroubovákem nebo podobným nástrojem. 2. Vyjměte poškozenou žárovku. Použijte pouze halogenovou žárovku max 20 W (G4), ujistěte se, že se jich nedotýkáte rukama. 3. Zavřete kryt lampy (zaklapne se). Pokud světlo nefunguje, tak než zavoláte na servisní oddělení ujistěte se, že žárovky jsou správně umístěny. UPOZORNĚNÍ! Toto zařízeno je navrhnuto, aby bylo ovládáno pouze dospělými. Děti by neměly mít dovoleno, aby jakkoli zasahovaly do ovládání nebo si se zařízením hrály. Nepoužívejte kuchyňskou digestoř, když není správně upevněna mříž! Odsávaný vzduch nemusí být přiváděn stejném kanálem používaným pro uvolněné výpary ze zařízení poháněné jiným zdrojem než elektřinou. Okolí musí být vždy adekvátně provětrané, pokud kuchyňská digestoř a další zařízení jsou poháněny jiným zdrojem a zároveň se používá jako zdroj elektrický proud. Při použití digestoře je zakázáno u vaření flambování. Použití volného ohně poškozuje filtry a může způsobit nehodu s nebezpečím rozšíření ohně, proto se musíte vyhnout vaření na volném ohni. Opékání jídla musí být provedeno pod uzavřením, aby se předešlo přehřátí oleje a vzniku ohně. Vypouštění výparů proveďte podle nařízení v souladu s příslušnými zákony pro ochranu a technické omezení. CZ 8

9 Poznámky 9 CZ

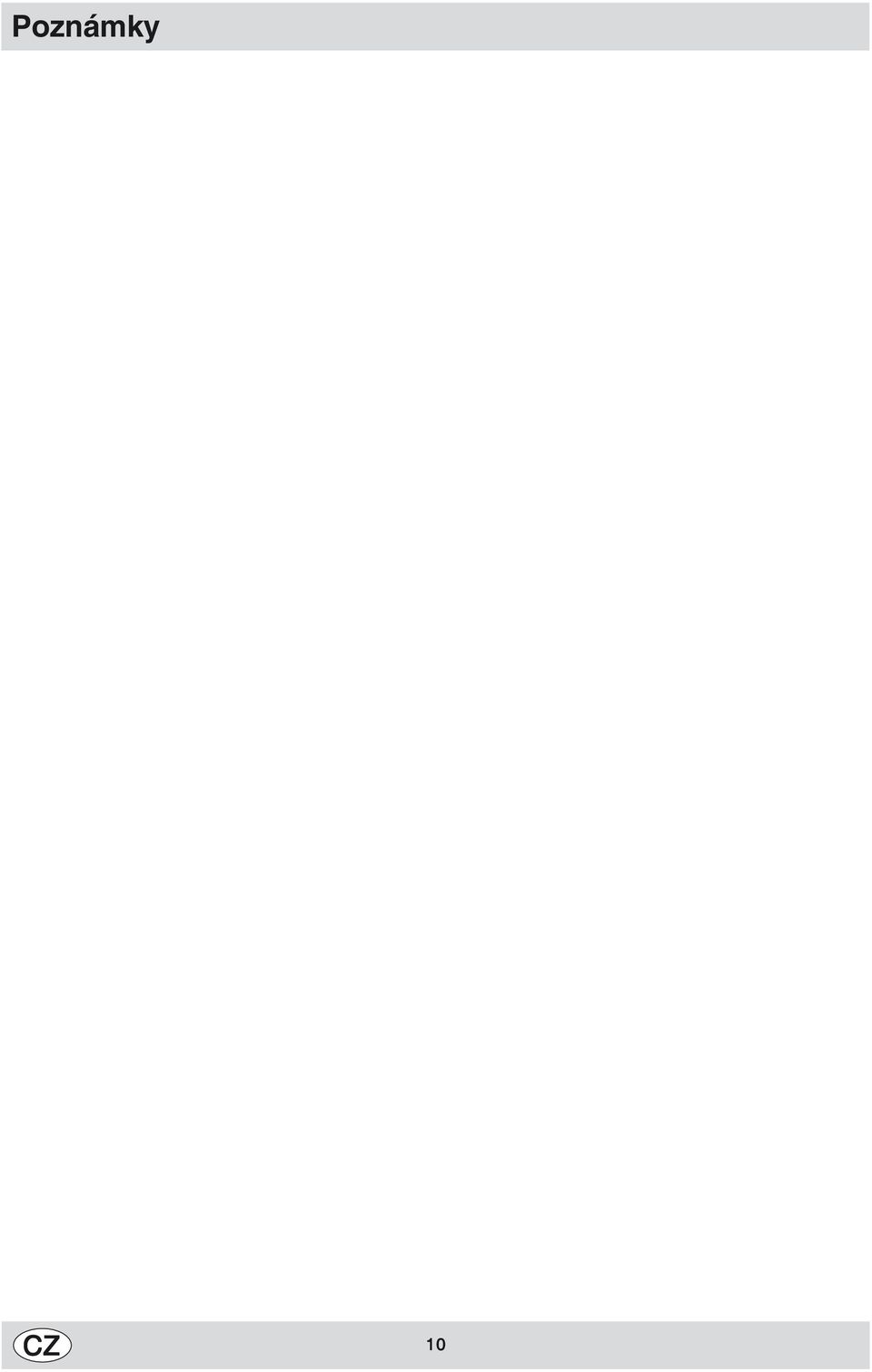

10 Poznámky CZ 10

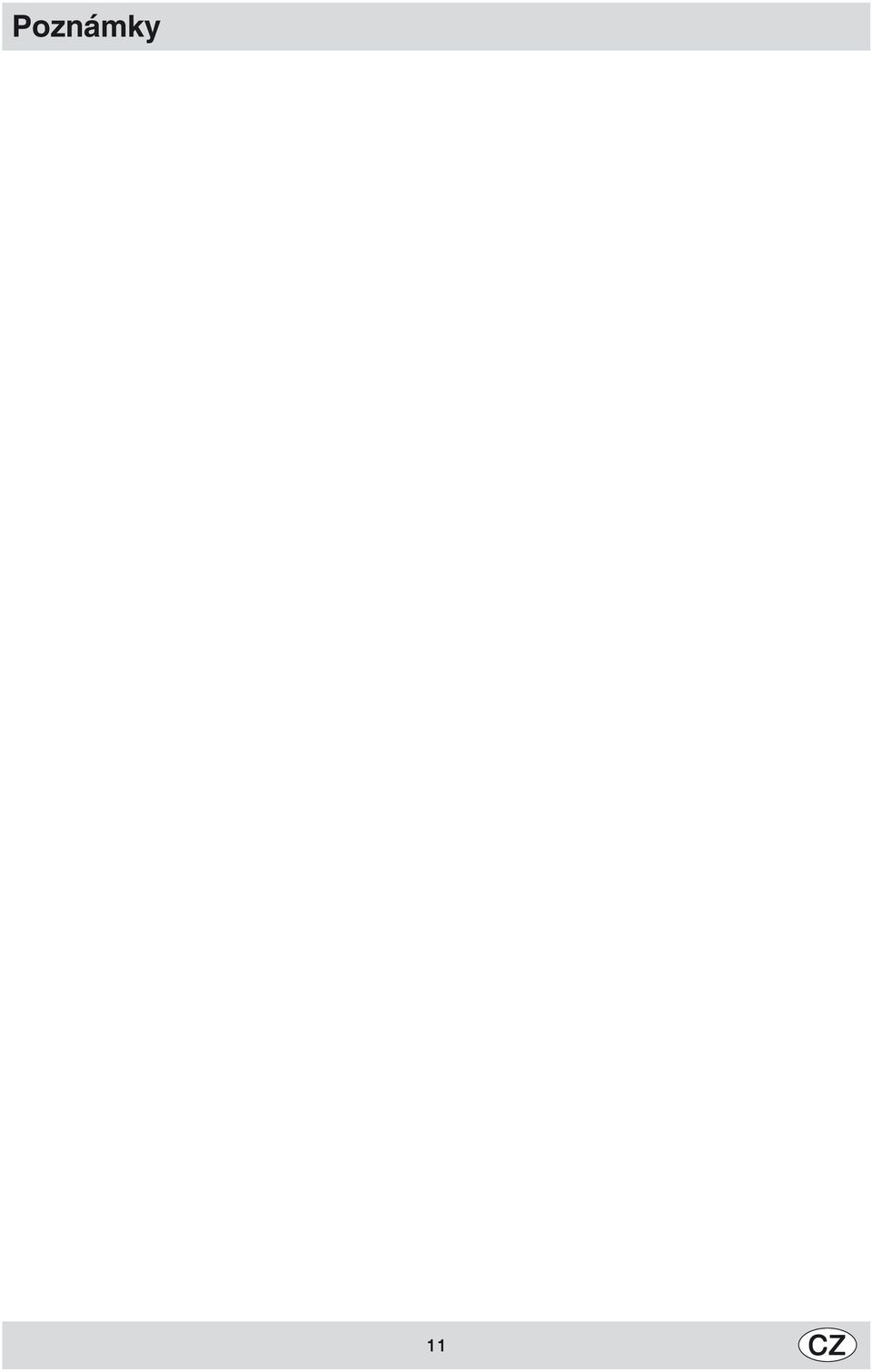

11 Poznámky CZ 11 CZ

12 Seznam servisních středisek je uveden na internetových stránkách: Servisní modrá linka: Merloni Elettrodomestici s.r.o. U nákladového nádraží 2, Praha 3, Česká republika Merloni Elettrodomestici spa Via Aristide Merloni, Fabriano - tel. (0732) Italy 12/ ***** GB
