1 Klimatizace Vytápění a chlazení M u l t i s y s t é m»» Energeticky účinný systém vytápění a chlazení»» Pro rezidenční a menší komerční aplikace»» Vytápění a chlazení 2 až 9 samostatných pokojů pouze 1 venkovní jednotkou»» Kombinace různých typů vnitřních jednotek»» Individuální řízení v každém pokoji»» Provozní rozsah v režimu vytápění až do -20 C w w w. d a i k i n. c z

2 Energeticky účinné vytápění a chlazení 3/4 kw teplota okolí + 1/4 kw elektřina 4/4 kw energie Víte, že... Tepelná čerpadla vzduch-vzduch získávají 75 % své výstupní energie z obnovitelného a nevyčerpatelného zdroje - z okolního. Samozřejmě, že tepelná čerpadla také potřebují ke svému fungování energii, avšak tu lze ve stále větší míře vyrobit též z obnovitelných zdrojů (solární, větrná, vodní energie, biomasa). Účinnost tepelných čerpadel do 12 kw se měří ve SCOP (koeficient celoročního výkonu) v případě vytápění a SEER (poměr celoroční energetické účinnosti) v případě chlazení. Celoroční účinnost: zdvihání laťky v oblasti energetické účinnosti 2 Aby bylo možné dosáhnout cílů týkajících se ochrany životního prostředí, stanoví Evropa minimální požadavky na účinnost projektů souvisejících se spotřebou energií. Tyto minimální požadavky vstoupily v platnost dnem 1. ledna 2013 a v následujících letech budou dále revidovány. Směrnice o ekodesignu nejenže systematicky zvyšuje minimální požadavky s ohledem na životní prostředí, ale dochází i ke změnám metod používaných k měření výkonů tak, aby tyto lépe odrážely skutečné podmínky. Nové údaje celoroční účinnosti poskytují mnohem přesnější obrázek o skutečné energetické účinnosti po celý rok - tedy jak během topného, tak i chladicího období. Tento obrázek pak dokresluje nový energetický štítek, platný v zemích EU. Současný štítek, který byl zaveden v roce 1992 a v průběhu dalších let byl dále upravován, umožňuje spotřebitelům porovnávat a rozhodovat se podle jednotných kritérií, která štítek uvádí. Nové štítky obsahují klasifikaci zařízení v rozsahu od A+++ až do D, s barevným kódováním od tmavě zelené (energeticky nejúčinnější) až po červenou (nejméně účinné). Mezi informacemi uvedenými na novém štítku není jen hodnota celoroční účinnosti pro vytápění (SCOP) a chlazení (SEER), nýbrž také celoroční spotřeba energie a údaje o hlučnosti. Koneční uživatelé jsou tak při svém rozhodování ještě lépe informováni, neboť celoroční účinnost odráží účinnost klimatizace nebo tepelného čerpadla po všechna roční období.

3 Pro rezidenční a menší komerční aplikace V případě vytápění nebo chlazení více místností je systém Daikin Multi ideální pro menší aplikace, systém Daikin VRV je naopak vhodný pro větší projekty Výhody systému Daikin Multi Vytápění a chlazení až 9 pokojů Systém Daikin Multi umožňuje spolupráci až 9 vnitřních jednotek s jedinou venkovní jednotkou, čímž snižuje jak prostor potřebný pro instalaci, tak i náklady. Všechny vnitřní jednotky lze individuálně řídit a není nutné je instalovat ve stejné místnosti nebo ve stejnou dobu - další jednotky (až 5 pro systém MX Multi, až 9 pro systém RXYSQ-P8V1 VRV) je možné přidat později. BP BP BP Refnet MXS-E RXYSQ-P8V1 Ideální vnitřní klima Jediná venkovní jednotka může v různých časech ohřívat nebo ochlazovat celý dům, kancelář nebo malý obchod. Náš systém Multi dokáže zajistit příjemné klima, když odpoledne sedíte při práci u stolu, udržuje konstantní teplotu při odpočinku v obývacím pokoji či chladnější teplotu večer v ložnici. MXS pracuje účinně do venkovní teploty -15 C, RXYSQ-P8V1 představuje dokonalé řízení klimatu dokonce při venkovní teplotě -20 C. Daikin zaujímá vůdčí pozici na trhu díky inovacím v oblasti technologií řízení klimatu Společnost Daikin, která se pyšní více než 85 lety zkušeností v oblasti klimatizace a více než 50 lety v oboru tepelných čerpadel a která v sobě stále nachází dostatek zanícení pro inovace, před více než čtvrtstoletím vynalezla a pak vyvinula koncepci variabilního průtoku chladiva (systém Daikin VRV). Společnost nyní v tomto typu integrovaného řízení klimatu představuje špičku. 3

4 Kombinace různých typů vnitřních jednotek Je možné kombinovat širokou škálu stylových vnitřních jednotek, které lze přitom řídit jednotlivě. v multisystémových aplikacích můžete společně použít nejen různé typy vnitřních jednotek (nástěnné, do podhledu, parapetní atd.), ale i jednotky různých výkonů. Díky tomu lze vybrat ideální vnitřní jednotku pro ložnici, obývací pokoj, kancelář i kamkoli jinam, a to podle montážního povrchu nebo osobních požadavků. Daikin Emura: Neobyčejná směsice nápaditého designu a technické dokonalosti s elegantním povrchem z kartáčovaného hliníku nebo v matné krystalicky bílé barvě. Jednotka Daikin Emura získala ocenění za design IF Product Design Award 2010 a prestižní čestné uznání Red Dot Award Nexura: první stylová parapetní jednotka s jedinečným sálavým panelem. Tento panel vyzařuje přídavné teplo, a zlepšuje tím váš komfort za chladných dnů. Kazetová jednotka s plochým dekoračním panelem: jedinečný design na trhu. Je zcela zapuštěná do stropu a přesně lícuje s architektonickými stropními dílci. Kazeta s kruhovým výdechem se samočisticím dekoračním panelem: společnost Daikin je první, kdo zavádí samočisticí kazetu na evropský trh. Tato funkce umožňuje snadné odstranění prachu vysavačem bez nutnosti otevřít jednotku, což vede k nižším nákladům na údržbu. Kazeta s kruhovým výdechem získala prestižní ocenění za design. Naše tepelné čerpadlo RXYSQ- P8V1 VRV má ještě další výhody... Až devět vnitřních jednotek pro vytápění a chlazení více místností Ticho v noci 5 m minimální délka Hlučnost venkovní jednotky RXYSQ-P8V1 lze v noci snížit, když zvolíte dobu spuštění a vypnutí této funkce při výběru buď automatického nebo zákaznického režimu: Režim 1: Automatický režim. Čas maximální teploty je zaznamenán v paměti. Režim 2: Zákaznický režim. Lze zadat počáteční a koncový čas. Flexibilní řešení potrubí RXYSQ-P8V1, ideální pro velké a složité projekty, umožňuje flexibilní délky potrubí až 250 metrů (celková délka) s výškovým rozdílem 40 metrů mezi vnitřními a venkovními jednotkami a maximální vzdáleností 70 metrů mezi nimi. Úspora energie 40 m Výškový rozdíl mezi vnitřní a venkovní jednotkou 15 m Výškový rozdíl mezi vnitřními jednotkami 70 m maximum 2 m minimální délka 15 m maximální délka Spotřebu energie lze omezit tak, aby bylo možné používat jiná zařízení, která mají velký příkon. 4

5 Připojitelné vnitřní jednotky PŘIPOJITELNÉ VNITŘNÍ JEDNOTKY Nástěnná jednotka Parapetní jednotka Jednotka typu Flexi Kazetová jednotka Kaz. jednotka s plochým s kruhovým výdechem dekoračním panelem Jednotka do podhledu FTXG-J CTXS-K FTXS-K FTXS-G FTX-JV FVXG-K FVXS-F FLXS-B FCQG-F FFQ-C FDXS-F FDBQ-B/FBQ-C8 FHQ-C Podstropní jednotka MXS40H 2MXS50H 3MXS40K 3MXS52E 3MXS68G 4MXS68F 4MXS80E 5MXS90E RXYSQ-P8V1 5

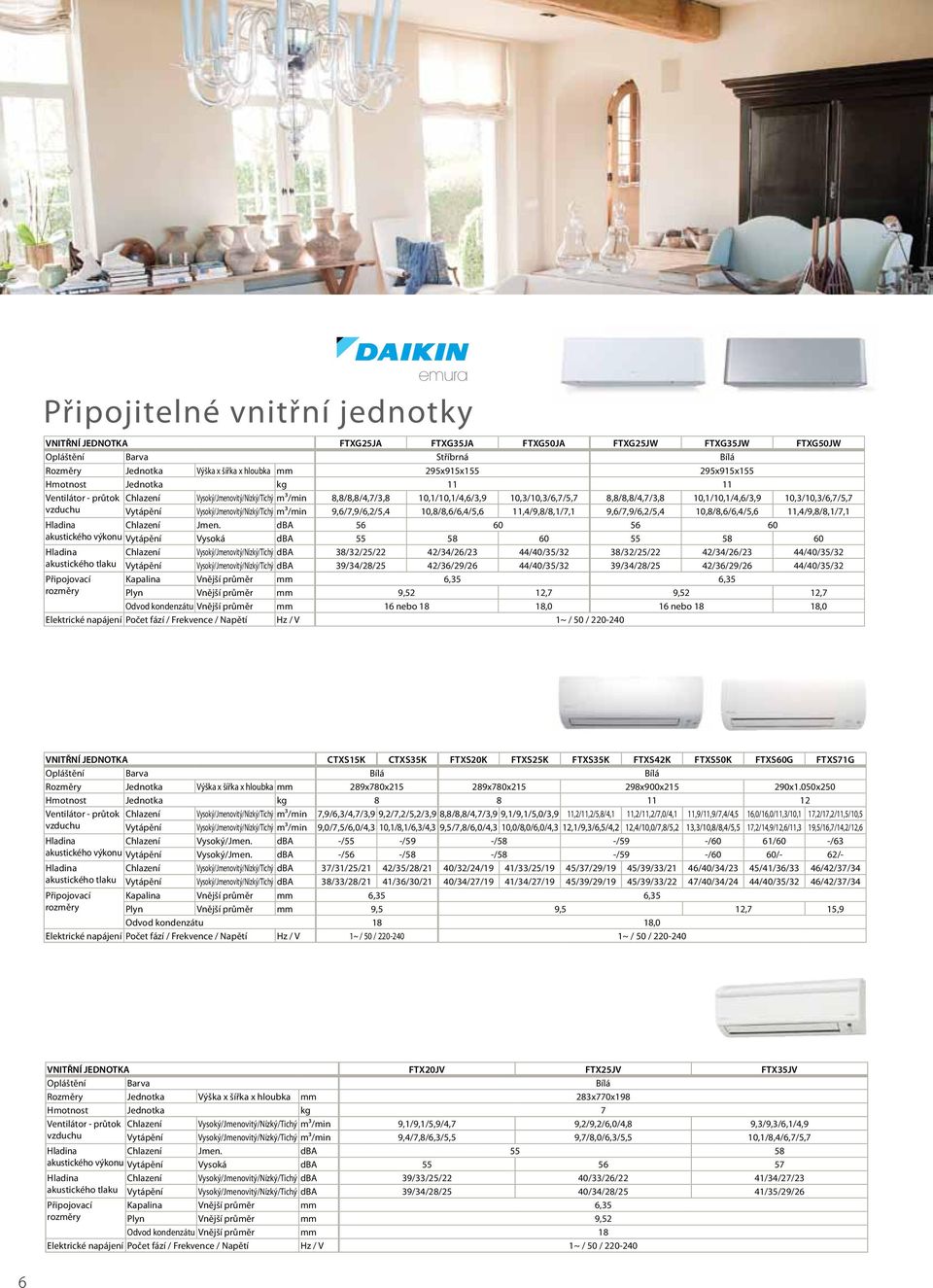

6 emura Připojitelné vnitřní jednotky VNITŘNÍ JEDNOTKA FTXG25JA FTXG35JA FTXG50JA FTXG25JW FTXG35JW FTXG50JW Opláštění Barva Stříbrná Bílá Rozměry Jednotka Výška x šířka x hloubka mm 295x915x x915x155 Hmotnost Jednotka kg Ventilátor - průtok Chlazení Vysoký/Jmenovitý/Nízký/Tichý m³/min 8,8/8,8/4,7/3,8 10,1/10,1/4,6/3,9 10,3/10,3/6,7/5,7 8,8/8,8/4,7/3,8 10,1/10,1/4,6/3,9 10,3/10,3/6,7/5,7 Vytápění Vysoký/Jmenovitý/Nízký/Tichý m³/min 9,6/7,9/6,2/5,4 10,8/8,6/6,4/5,6 11,4/9,8/8,1/7,1 9,6/7,9/6,2/5,4 10,8/8,6/6,4/5,6 11,4/9,8/8,1/7,1 Chlazení Jmen. dba akustického výkonu Vytápění Vysoká dba Chlazení Vysoký/Jmenovitý/Nízký/Tichý dba 38/32/25/22 42/34/26/23 44/40/35/32 38/32/25/22 42/34/26/23 44/40/35/32 akustického tlaku Vytápění Vysoký/Jmenovitý/Nízký/Tichý dba 39/34/28/25 42/36/29/26 44/40/35/32 39/34/28/25 42/36/29/26 44/40/35/32 6,35 Plyn Vnější průměr mm 9,52 12,7 9,52 12,7 Odvod kondenzátu Vnější průměr mm 16 nebo 18 18,0 16 nebo 18 18,0 Elektrické napájení Počet fází / Frekvence / Napětí Hz / V 1~ / 50 / VNITŘNÍ JEDNOTKA CTXS15K CTXS35K FTXS20K FTXS25K FTXS35K FTXS42K FTXS50K FTXS60G FTXS71G Opláštění Barva Bílá Bílá Rozměry Jednotka Výška x šířka x hloubka mm 289x780x x780x x900x x1.050x250 Hmotnost Jednotka kg Ventilátor - průtok Chlazení Vysoký/Jmenovitý/Nízký/Tichý m³/min 7,9/6,3/4,7/3,9 9,2/7,2/5,2/3,9 8,8/8,8/4,7/3,9 9,1/9,1/5,0/3,9 11,2/11,2/5,8/4,1 11,2/11,2/7,0/4,1 11,9/11,9/7,4/4,5 16,0/16,0/11,3/10,1 17,2/17,2/11,5/10,5 Vytápění Vysoký/Jmenovitý/Nízký/Tichý m³/min 9,0/7,5/6,0/4,3 10,1/8,1/6,3/4,3 9,5/7,8/6,0/4,3 10,0/8,0/6,0/4,3 12,1/9,3/6,5/4,2 12,4/10,0/7,8/5,2 13,3/10,8/8,4/5,5 17,2/14,9/12,6/11,3 19,5/16,7/14,2/12,6 Chlazení Vysoký/Jmen. dba -/55 -/59 -/58 -/59 -/60 61/60 -/63 akustického výkonu Vytápění Vysoký/Jmen. dba -/56 -/58 -/58 -/59 -/60 60/- 62/- Chlazení Vysoký/Jmenovitý/Nízký/Tichý dba 37/31/25/21 42/35/28/21 40/32/24/19 41/33/25/19 45/37/29/19 45/39/33/21 46/40/34/23 45/41/36/33 46/42/37/34 akustického tlaku Vytápění Vysoký/Jmenovitý/Nízký/Tichý dba 38/33/28/21 41/36/30/21 40/34/27/19 41/34/27/19 45/39/29/19 45/39/33/22 47/40/34/24 44/40/35/32 46/42/37/34 6,35 Plyn Vnější průměr mm 9,5 9,5 12,7 15,9 Odvod kondenzátu 18 18,0 Elektrické napájení Počet fází / Frekvence / Napětí Hz / V 1~ / 50 / ~ / 50 / VNITŘNÍ JEDNOTKA FTX20JV FTX25JV FTX35JV Opláštění Barva Bílá Rozměry Jednotka Výška x šířka x hloubka mm 283x770x198 Hmotnost Jednotka kg 7 Ventilátor - průtok Chlazení Vysoký/Jmenovitý/Nízký/Tichý m³/min 9,1/9,1/5,9/4,7 9,2/9,2/6,0/4,8 9,3/9,3/6,1/4,9 Vytápění Vysoký/Jmenovitý/Nízký/Tichý m³/min 9,4/7,8/6,3/5,5 9,7/8,0/6,3/5,5 10,1/8,4/6,7/5,7 Chlazení Jmen. dba akustického výkonu Vytápění Vysoká dba Chlazení Vysoký/Jmenovitý/Nízký/Tichý dba 39/33/25/22 40/33/26/22 41/34/27/23 akustického tlaku Vytápění Vysoký/Jmenovitý/Nízký/Tichý dba 39/34/28/25 40/34/28/25 41/35/29/26 Plyn Vnější průměr mm 9,52 Odvod kondenzátu Vnější průměr mm 18 Elektrické napájení Počet fází / Frekvence / Napětí Hz / V 1~ / 50 /

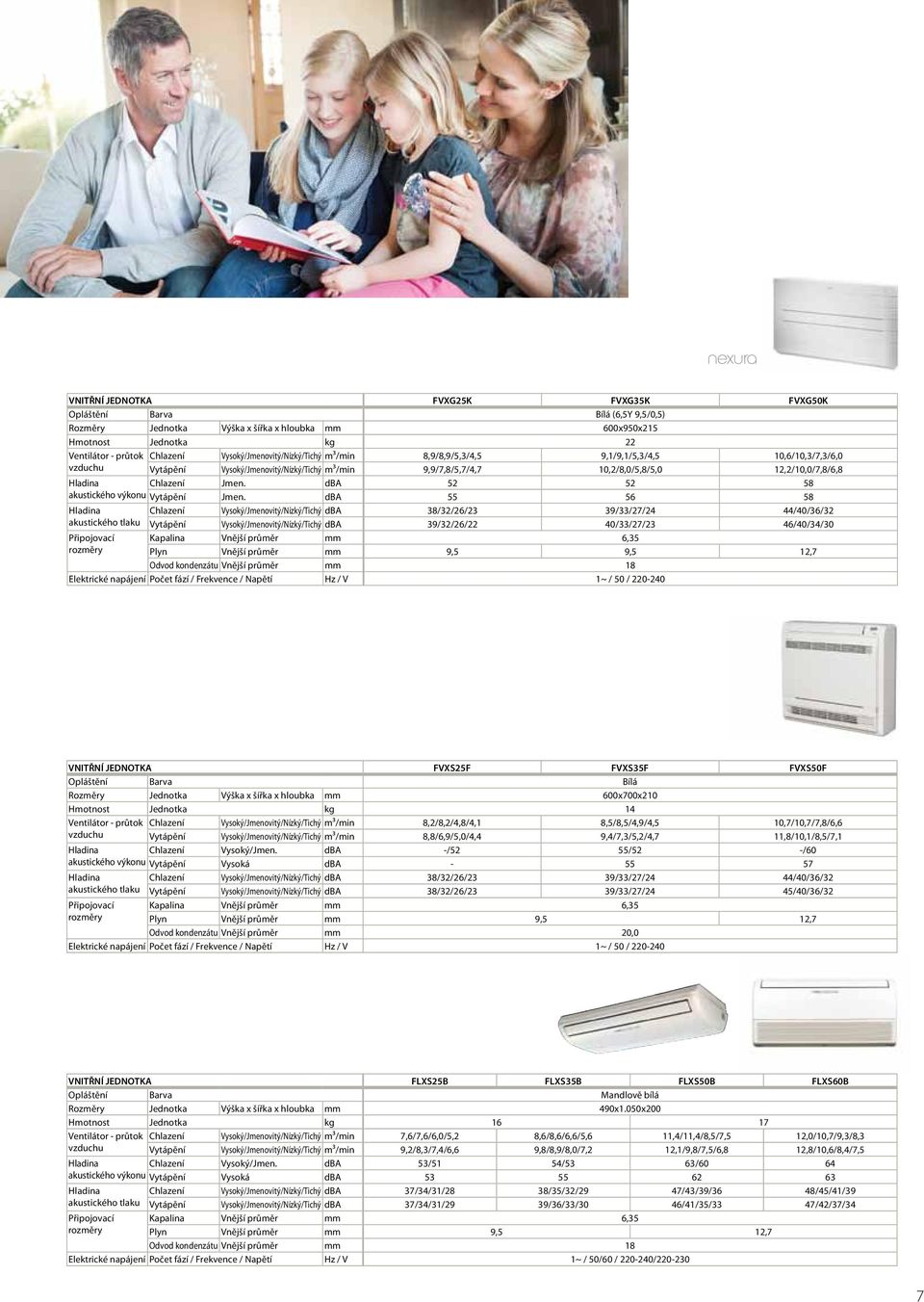

7 VNITŘNÍ JEDNOTKA FVXG25K FVXG35K FVXG50K Opláštění Barva Bílá (6,5Y 9,5/0,5) Rozměry Jednotka Výška x šířka x hloubka mm 600x950x215 Hmotnost Jednotka kg 22 Ventilátor - průtok Chlazení Vysoký/Jmenovitý/Nízký/Tichý m³/min 8,9/8,9/5,3/4,5 9,1/9,1/5,3/4,5 10,6/10,3/7,3/6,0 Vytápění Vysoký/Jmenovitý/Nízký/Tichý m³/min 9,9/7,8/5,7/4,7 10,2/8,0/5,8/5,0 12,2/10,0/7,8/6,8 Chlazení Jmen. dba akustického výkonu Vytápění Jmen. dba Chlazení Vysoký/Jmenovitý/Nízký/Tichý dba 38/32/26/23 39/33/27/24 44/40/36/32 akustického tlaku Vytápění Vysoký/Jmenovitý/Nízký/Tichý dba 39/32/26/22 40/33/27/23 46/40/34/30 Plyn Vnější průměr mm 9,5 9,5 12,7 Odvod kondenzátu Vnější průměr mm 18 Elektrické napájení Počet fází / Frekvence / Napětí Hz / V 1~ / 50 / VNITŘNÍ JEDNOTKA FVXS25F FVXS35F FVXS50F Opláštění Barva Bílá Rozměry Jednotka Výška x šířka x hloubka mm 600x700x210 Hmotnost Jednotka kg 14 Ventilátor - průtok Chlazení Vysoký/Jmenovitý/Nízký/Tichý m³/min 8,2/8,2/4,8/4,1 8,5/8,5/4,9/4,5 10,7/10,7/7,8/6,6 Vytápění Vysoký/Jmenovitý/Nízký/Tichý m³/min 8,8/6,9/5,0/4,4 9,4/7,3/5,2/4,7 11,8/10,1/8,5/7,1 Chlazení Vysoký/Jmen. dba -/52 55/52 -/60 akustického výkonu Vytápění Vysoká dba Chlazení Vysoký/Jmenovitý/Nízký/Tichý dba 38/32/26/23 39/33/27/24 44/40/36/32 akustického tlaku Vytápění Vysoký/Jmenovitý/Nízký/Tichý dba 38/32/26/23 39/33/27/24 45/40/36/32 Plyn Vnější průměr mm 9,5 12,7 Odvod kondenzátu Vnější průměr mm 20,0 Elektrické napájení Počet fází / Frekvence / Napětí Hz / V 1~ / 50 / VNITŘNÍ JEDNOTKA FLXS25B FLXS35B FLXS50B FLXS60B Opláštění Barva Mandlově bílá Rozměry Jednotka Výška x šířka x hloubka mm 490x1.050x200 Hmotnost Jednotka kg Ventilátor - průtok Chlazení Vysoký/Jmenovitý/Nízký/Tichý m³/min 7,6/7,6/6,0/5,2 8,6/8,6/6,6/5,6 11,4/11,4/8,5/7,5 12,0/10,7/9,3/8,3 Vytápění Vysoký/Jmenovitý/Nízký/Tichý m³/min 9,2/8,3/7,4/6,6 9,8/8,9/8,0/7,2 12,1/9,8/7,5/6,8 12,8/10,6/8,4/7,5 Chlazení Vysoký/Jmen. dba 53/51 54/53 63/60 64 akustického výkonu Vytápění Vysoká dba Chlazení Vysoký/Jmenovitý/Nízký/Tichý dba 37/34/31/28 38/35/32/29 47/43/39/36 48/45/41/39 akustického tlaku Vytápění Vysoký/Jmenovitý/Nízký/Tichý dba 37/34/31/29 39/36/33/30 46/41/35/33 47/42/37/34 Plyn Vnější průměr mm 9,5 12,7 Odvod kondenzátu Vnější průměr mm 18 Elektrické napájení Počet fází / Frekvence / Napětí Hz / V 1~ / 50/60 / /

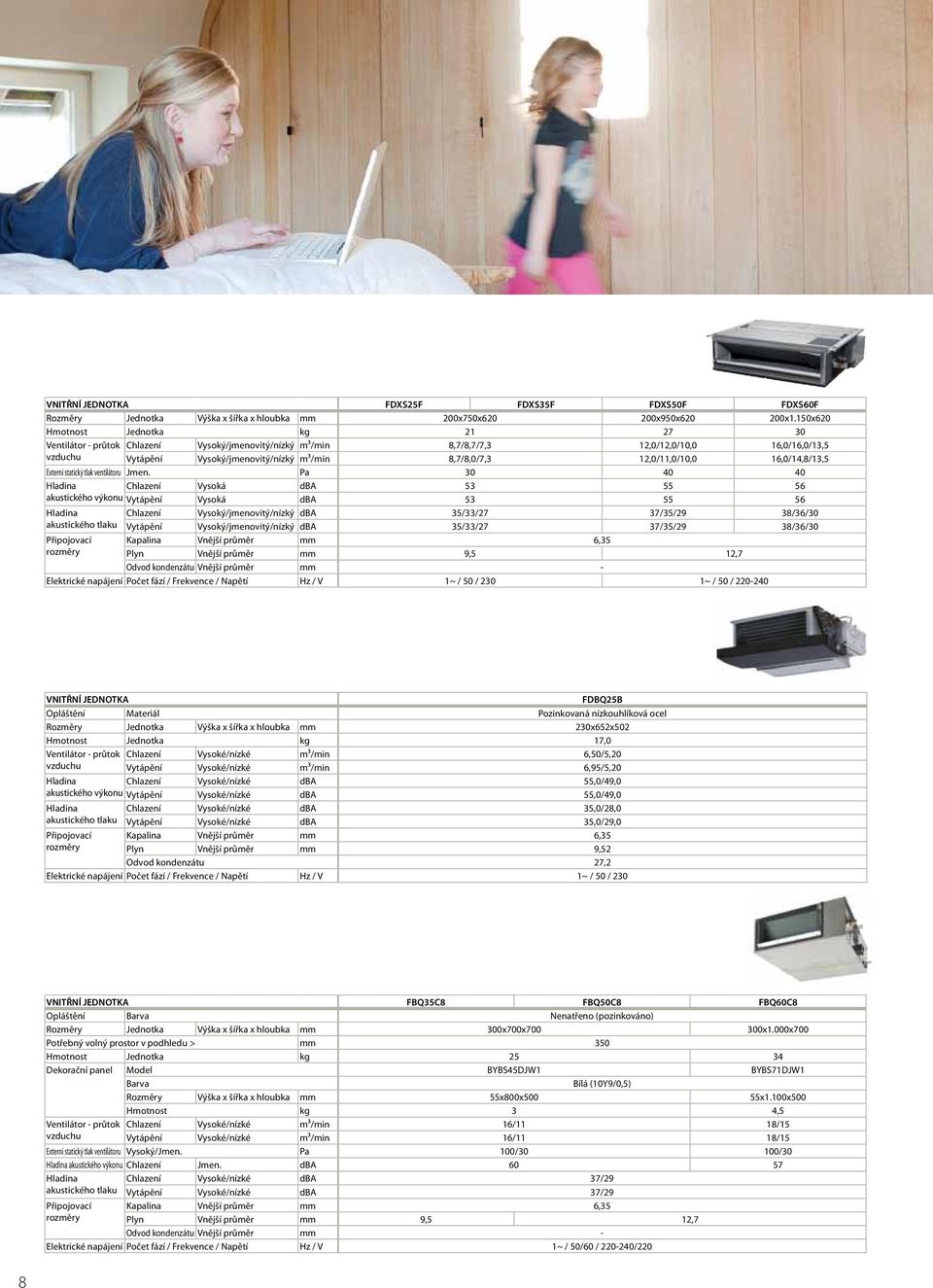

8 VNITŘNÍ JEDNOTKA FDXS25F FDXS35F FDXS50F FDXS60F Rozměry Jednotka Výška x šířka x hloubka mm 200x750x x950x x1.150x620 Hmotnost Jednotka kg Ventilátor - průtok Chlazení Vysoký/jmenovitý/nízký m³/min 8,7/8,7/7,3 12,0/12,0/10,0 16,0/16,0/13,5 Vytápění Vysoký/jmenovitý/nízký m³/min 8,7/8,0/7,3 12,0/11,0/10,0 16,0/14,8/13,5 Externí statický tlak ventilátoru Jmen. Pa Chlazení Vysoká dba akustického výkonu Vytápění Vysoká dba Chlazení Vysoký/jmenovitý/nízký dba 35/33/27 37/35/29 38/36/30 akustického tlaku Vytápění Vysoký/jmenovitý/nízký dba 35/33/27 37/35/29 38/36/30 Plyn Vnější průměr mm 9,5 12,7 Odvod kondenzátu Vnější průměr mm - Elektrické napájení Počet fází / Frekvence / Napětí Hz / V 1~ / 50 / 230 1~ / 50 / VNITŘNÍ JEDNOTKA FDBQ25B Opláštění Materiál Pozinkovaná nízkouhlíková ocel Rozměry Jednotka Výška x šířka x hloubka mm 230x652x502 Hmotnost Jednotka kg 17,0 Ventilátor - průtok Chlazení Vysoké/nízké m³/min 6,50/5,20 Vytápění Vysoké/nízké m³/min 6,95/5,20 Chlazení Vysoké/nízké dba 55,0/49,0 akustického výkonu Vytápění Vysoké/nízké dba 55,0/49,0 Chlazení Vysoké/nízké dba 35,0/28,0 akustického tlaku Vytápění Vysoké/nízké dba 35,0/29,0 Plyn Vnější průměr mm 9,52 Odvod kondenzátu 27,2 Elektrické napájení Počet fází / Frekvence / Napětí Hz / V 1~ / 50 / 230 VNITŘNÍ JEDNOTKA FBQ35C8 FBQ50C8 FBQ60C8 Opláštění Barva Nenatřeno (pozinkováno) Rozměry Jednotka Výška x šířka x hloubka mm 300x700x x1.000x700 Potřebný volný prostor v podhledu > mm 350 Hmotnost Jednotka kg Dekorační panel Model BYBS45DJW1 BYBS71DJW1 Barva Bílá (10Y9/0,5) Rozměry Výška x šířka x hloubka mm 55x800x500 55x1.100x500 Hmotnost kg 3 4,5 Ventilátor - průtok Chlazení Vysoké/nízké m³/min 16/11 18/15 Vytápění Vysoké/nízké m³/min 16/11 18/15 Externí statický tlak ventilátoru Vysoký/Jmen. Pa 100/30 100/30 akustického výkonu Chlazení Jmen. dba Chlazení Vysoké/nízké dba 37/29 akustického tlaku Vytápění Vysoké/nízké dba 37/29 Plyn Vnější průměr mm 9,5 12,7 Odvod kondenzátu Vnější průměr mm - Elektrické napájení Počet fází / Frekvence / Napětí Hz / V 1~ / 50/60 / /220 8

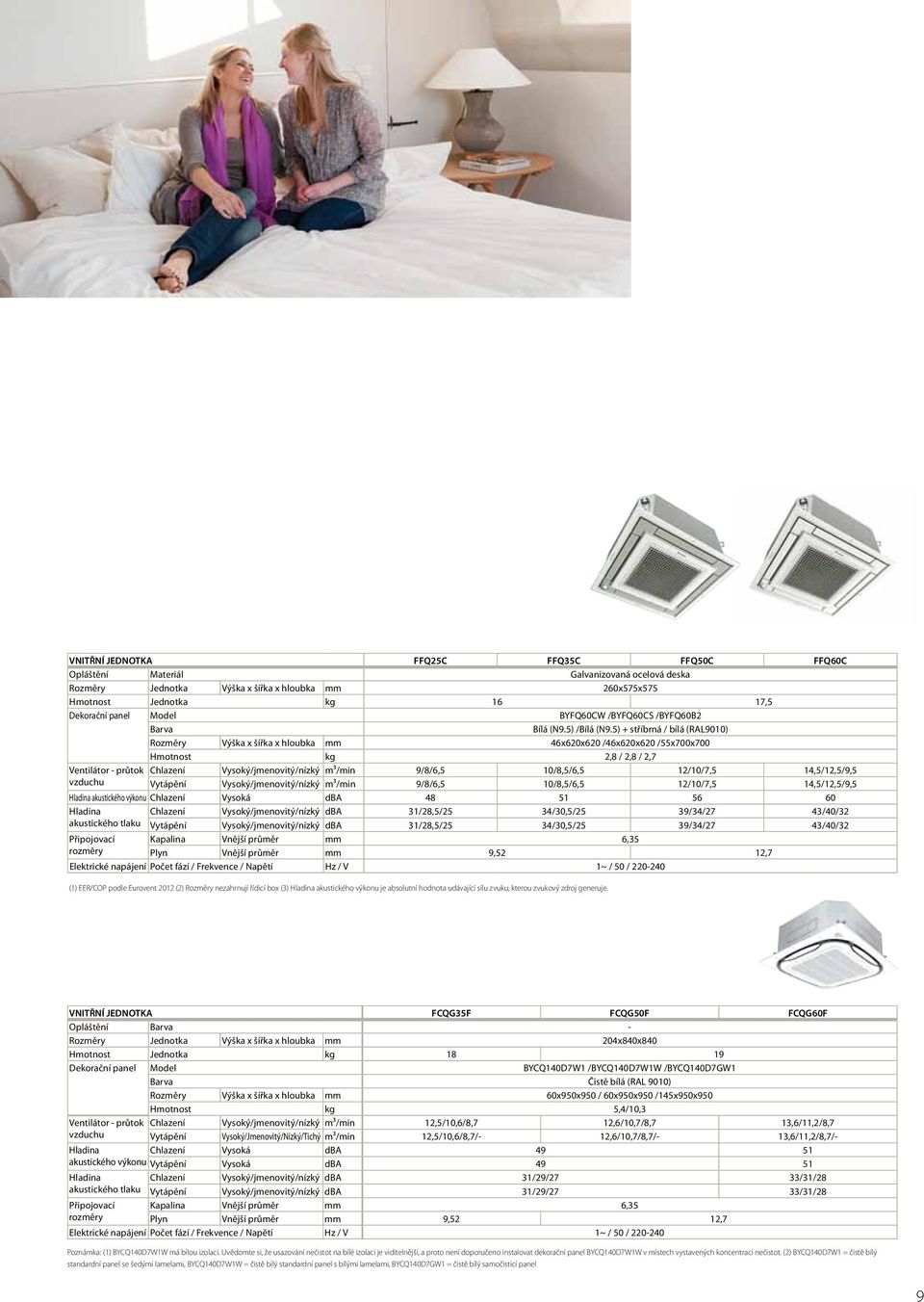

9 VNITŘNÍ JEDNOTKA FFQ25C FFQ35C FFQ50C FFQ60C Opláštění Materiál Galvanizovaná ocelová deska Rozměry Jednotka Výška x šířka x hloubka mm 260x575x575 Hmotnost Jednotka kg 16 17,5 Dekorační panel Model BYFQ60CW /BYFQ60CS /BYFQ60B2 Barva Bílá (N9.5) /Bílá (N9.5) + stříbrná / bílá (RAL9010) Rozměry Výška x šířka x hloubka mm 46x620x620 /46x620x620 /55x700x700 Hmotnost kg 2,8 / 2,8 / 2,7 Ventilátor - průtok Chlazení Vysoký/jmenovitý/nízký m³/min 9/8/6,5 10/8,5/6,5 12/10/7,5 14,5/12,5/9,5 Vytápění Vysoký/jmenovitý/nízký m³/min 9/8/6,5 10/8,5/6,5 12/10/7,5 14,5/12,5/9,5 akustického výkonu Chlazení Vysoká dba Chlazení Vysoký/jmenovitý/nízký dba 31/28,5/25 34/30,5/25 39/34/27 43/40/32 akustického tlaku Vytápění Vysoký/jmenovitý/nízký dba 31/28,5/25 34/30,5/25 39/34/27 43/40/32 Plyn Vnější průměr mm 9,52 12,7 Elektrické napájení Počet fází / Frekvence / Napětí Hz / V 1~ / 50 / (1) EER/COP podle Eurovent 2012 (2) Rozměry nezahrnují řídicí box (3) akustického výkonu je absolutní hodnota udávající sílu zvuku, kterou zvukový zdroj generuje. VNITŘNÍ JEDNOTKA FCQG35F FCQG50F FCQG60F Opláštění Barva - Rozměry Jednotka Výška x šířka x hloubka mm 204x840x840 Hmotnost Jednotka kg Dekorační panel Model BYCQ140D7W1 /BYCQ140D7W1W /BYCQ140D7GW1 Barva Čistě bílá (RAL 9010) Rozměry Výška x šířka x hloubka mm 60x950x950 / 60x950x950 /145x950x950 Hmotnost kg 5,4/10,3 Ventilátor - průtok Chlazení Vysoký/jmenovitý/nízký m³/min 12,5/10,6/8,7 12,6/10,7/8,7 13,6/11,2/8,7 Vytápění Vysoký/Jmenovitý/Nízký/Tichý m³/min 12,5/10,6/8,7/- 12,6/10,7/8,7/- 13,6/11,2/8,7/- Chlazení Vysoká dba akustického výkonu Vytápění Vysoká dba Chlazení Vysoký/jmenovitý/nízký dba 31/29/27 33/31/28 akustického tlaku Vytápění Vysoký/jmenovitý/nízký dba 31/29/27 33/31/28 Plyn Vnější průměr mm 9,52 12,7 Elektrické napájení Počet fází / Frekvence / Napětí Hz / V 1~ / 50 / Poznámka: (1) BYCQ140D7W1W má bílou izolaci. Uvědomte si, že usazování nečistot na bílé izolaci je viditelnější, a proto není doporučeno instalovat dekorační panel BYCQ140D7W1W v místech vystavených koncentraci nečistot. (2) BYCQ140D7W1 = čistě bílý standardní panel se šedými lamelami, BYCQ140D7W1W = čistě bílý standardní panel s bílými lamelami, BYCQ140D7GW1 = čistě bílý samočisticí panel 9

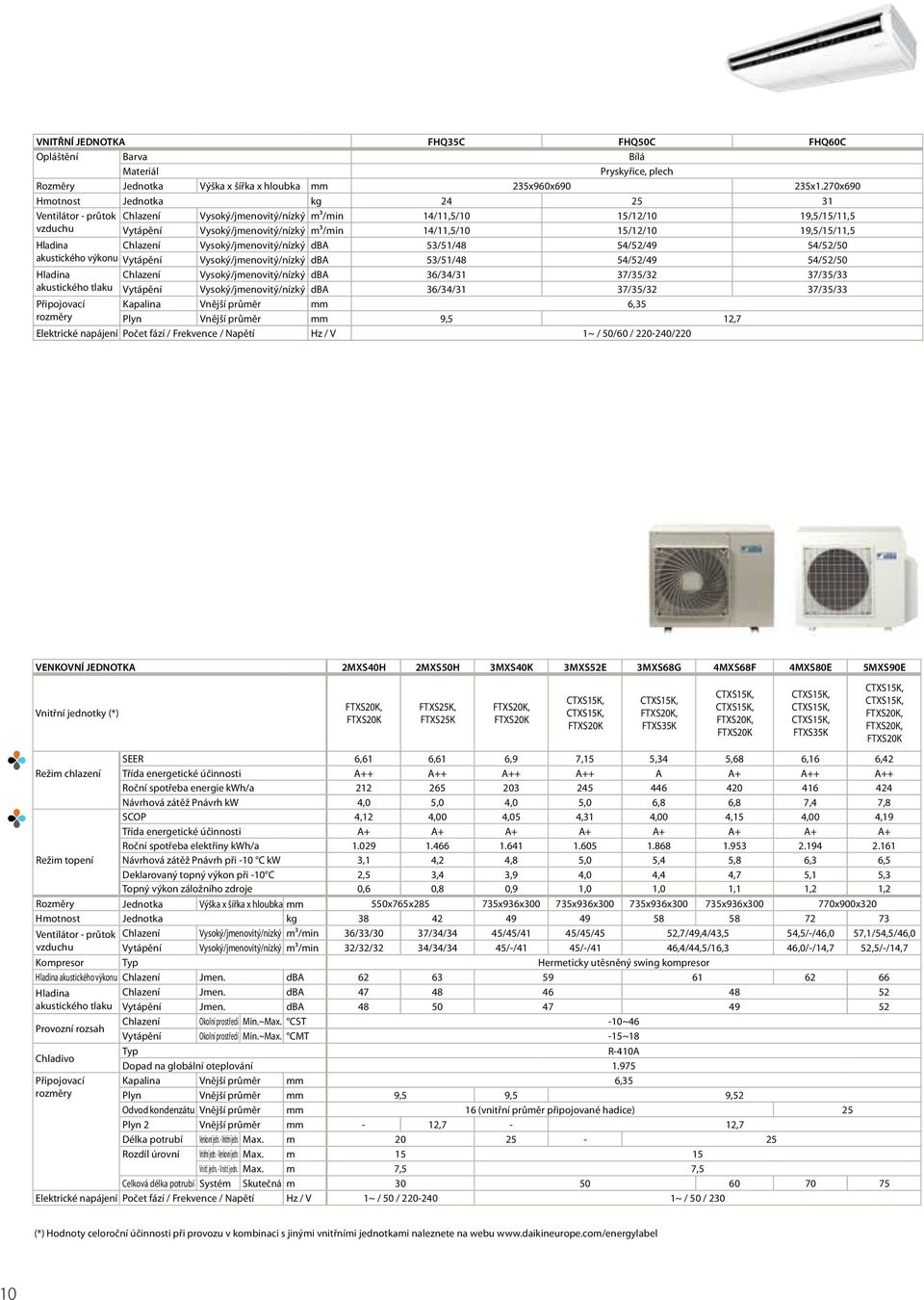

10 VNITŘNÍ JEDNOTKA FHQ35C FHQ50C FHQ60C Opláštění Barva Bílá Materiál Pryskyřice, plech Rozměry Jednotka Výška x šířka x hloubka mm 235x960x x1.270x690 Hmotnost Jednotka kg Ventilátor - průtok Chlazení Vysoký/jmenovitý/nízký m³/min 14/11,5/10 15/12/10 19,5/15/11,5 Vytápění Vysoký/jmenovitý/nízký m³/min 14/11,5/10 15/12/10 19,5/15/11,5 Chlazení Vysoký/jmenovitý/nízký dba 53/51/48 54/52/49 54/52/50 akustického výkonu Vytápění Vysoký/jmenovitý/nízký dba 53/51/48 54/52/49 54/52/50 Chlazení Vysoký/jmenovitý/nízký dba 36/34/31 37/35/32 37/35/33 akustického tlaku Vytápění Vysoký/jmenovitý/nízký dba 36/34/31 37/35/32 37/35/33 Plyn Vnější průměr mm 9,5 12,7 Elektrické napájení Počet fází / Frekvence / Napětí Hz / V 1~ / 50/60 / /220 VENKOVNÍ JEDNOTKA 2MXS40H 2MXS50H 3MXS40K 3MXS52E 3MXS68G 4MXS68F 4MXS80E 5MXS90E Vnitřní jednotky (*) FTXS20K, FTXS20K FTXS25K, FTXS25K SEER 6,61 6,61 6,9 7,15 5,34 5,68 6,16 6,42 Režim chlazení Třída energetické účinnosti A++ A++ A++ A++ A A+ A++ A++ Roční spotřeba energie kwh/a Návrhová zátěž Pnávrh kw 4,0 5,0 4,0 5,0 6,8 6,8 7,4 7,8 SCOP 4,12 4,00 4,05 4,31 4,00 4,15 4,00 4,19 Třída energetické účinnosti A+ A+ A+ A+ A+ A+ A+ A+ Roční spotřeba elektřiny kwh/a Režim topení Návrhová zátěž Pnávrh při -10 C kw 3,1 4,2 4,8 5,0 5,4 5,8 6,3 6,5 Deklarovaný topný výkon při -10 C 2,5 3,4 3,9 4,0 4,4 4,7 5,1 5,3 Topný výkon záložního zdroje 0,6 0,8 0,9 1,0 1,0 1,1 1,2 1,2 Rozměry Jednotka Výška x šířka x hloubka mm 550x765x x936x x936x x936x x936x x900x320 Hmotnost Jednotka kg Ventilátor - průtok Chlazení Vysoký/jmenovitý/nízký m³/min 36/33/30 37/34/34 45/45/41 45/45/45 52,7/49,4/43,5 54,5/-/46,0 57,1/54,5/46,0 Vytápění Vysoký/jmenovitý/nízký m³/min 32/32/32 34/34/34 45/-/41 45/-/41 46,4/44,5/16,3 46,0/-/14,7 52,5/-/14,7 Kompresor Typ Hermeticky utěsněný swing kompresor akustického výkonu Chlazení Jmen. dba Chlazení Jmen. dba akustického tlaku Vytápění Jmen. dba Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST -10~46 Vytápění Okolní prostředí Min.~Max. CMT -15~18 Chladivo Typ R-410A Dopad na globální oteplování Plyn Vnější průměr mm 9,5 9,5 9,52 Odvod kondenzátu Vnější průměr mm 16 (vnitřní průměr připojované hadice) 25 Plyn 2 Vnější průměr mm - 12,7-12,7 Délka potrubí Venkovní jedn. - Vnitřní jedn. Max. m Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Vnitř. jedn. - Vnitř. jedn. Max. m 7,5 7,5 Celková délka potrubí Systém Skutečná m Elektrické napájení Počet fází / Frekvence / Napětí Hz / V 1~ / 50 / ~ / 50 / 230 FTXS20K, FTXS20K FTXS20K FTXS20K, FTXS35K FTXS20K, FTXS20K FTXS35K FTXS20K, FTXS20K, FTXS20K (*) Hodnoty celoroční účinnosti při provozu v kombinaci s jinými vnitřními jednotkami naleznete na webu 10

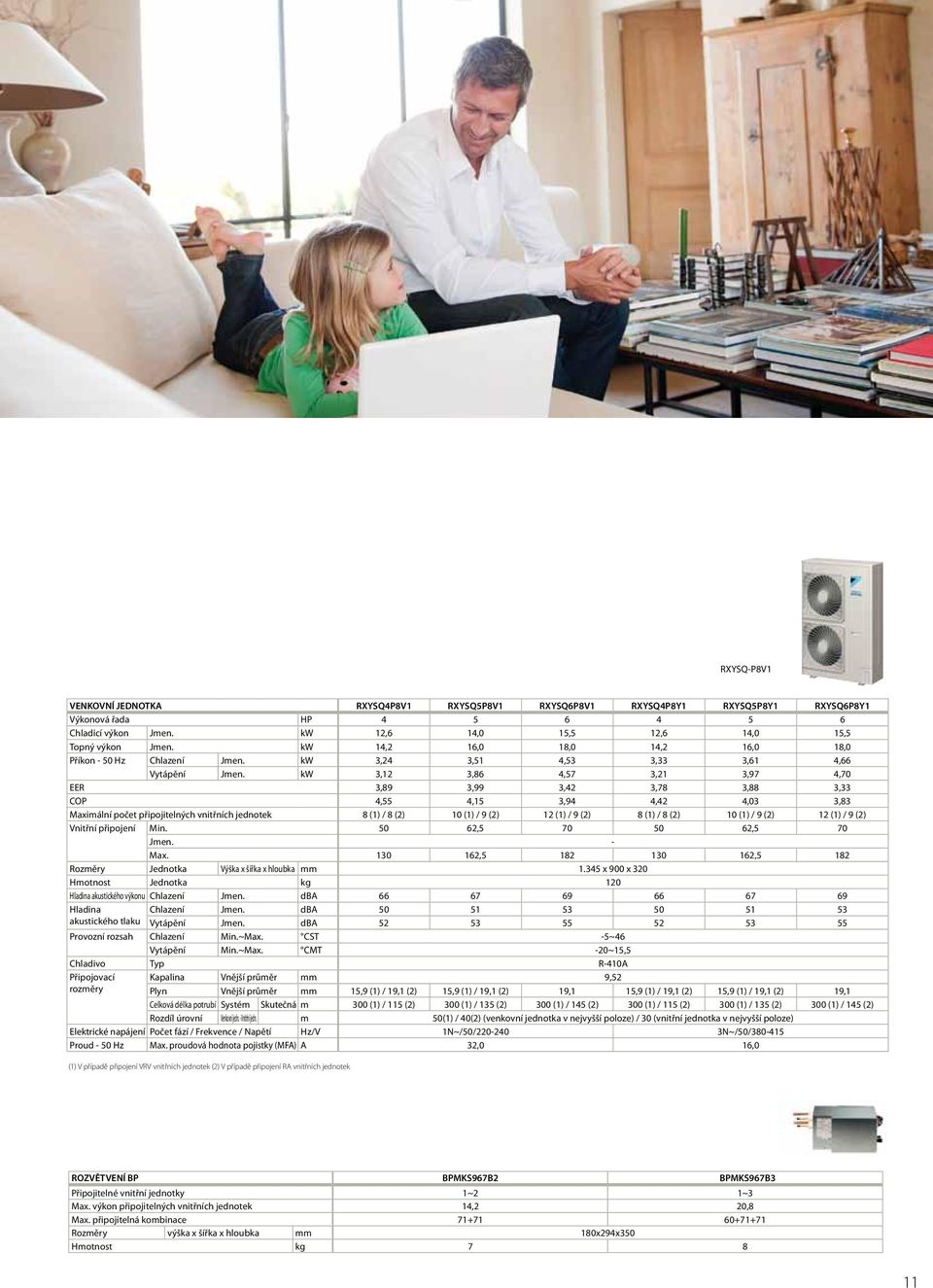

11 RXYSQ-P8V1 VENKOVNÍ JEDNOTKA RXYSQ4P8V1 RXYSQ5P8V1 RXYSQ6P8V1 RXYSQ4P8Y1 RXYSQ5P8Y1 RXYSQ6P8Y1 Výkonová řada HP Chladicí výkon Jmen. kw 12,6 14,0 15,5 12,6 14,0 15,5 Topný výkon Jmen. kw 14,2 16,0 18,0 14,2 16,0 18,0 Příkon - 50 Hz Chlazení Jmen. kw 3,24 3,51 4,53 3,33 3,61 4,66 Vytápění Jmen. kw 3,12 3,86 4,57 3,21 3,97 4,70 EER 3,89 3,99 3,42 3,78 3,88 3,33 COP 4,55 4,15 3,94 4,42 4,03 3,83 Maximální počet připojitelných vnitřních jednotek 8 (1) / 8 (2) 10 (1) / 9 (2) 12 (1) / 9 (2) 8 (1) / 8 (2) 10 (1) / 9 (2) 12 (1) / 9 (2) Vnitřní připojení Min , ,5 70 Jmen. - Max , ,5 182 Rozměry Jednotka Výška x šířka x hloubka mm x 900 x 320 Hmotnost Jednotka kg 120 akustického výkonu Chlazení Jmen. dba akustického tlaku Chlazení Jmen. dba Vytápění Jmen. dba Provozní rozsah Chlazení Min.~Max. CST -5~46 Vytápění Min.~Max. CMT -20~15,5 Chladivo Typ R-410A Připojovací Kapalina Vnější průměr mm 9,52 Plyn Vnější průměr mm 15,9 (1) / 19,1 (2) 15,9 (1) / 19,1 (2) 19,1 15,9 (1) / 19,1 (2) 15,9 (1) / 19,1 (2) 19,1 Celková délka potrubí Systém Skutečná m 300 (1) / 115 (2) 300 (1) / 135 (2) 300 (1) / 145 (2) 300 (1) / 115 (2) 300 (1) / 135 (2) 300 (1) / 145 (2) Rozdíl úrovní Venkovní jedn. - Vnitřní jedn. m 50(1) / 40(2) (venkovní jednotka v nejvyšší poloze) / 30 (vnitřní jednotka v nejvyšší poloze) Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1N~/50/ N~/50/ Proud - 50 Hz Max. proudová hodnota pojistky (MFA) A 32,0 16,0 (1) V případě připojení VRV vnitřních jednotek (2) V případě připojení RA vnitřních jednotek ROZVĚTVENÍ BP BPMKS967B2 BPMKS967B3 Připojitelné vnitřní jednotky 1~2 1~3 Max. výkon připojitelných vnitřních jednotek 14,2 20,8 Max. připojitelná kombinace Rozměry výška x šířka x hloubka mm 180x294x350 Hmotnost kg
