1 Komerční PERFECT C MFORT po všechna roční období katalog Vytápění Klimatizace Aplikované systémy Chladírenství 2012

2

3 OBSAH Obsah 87 Nové produkty MENŠÍ KOMERČNÍ APLIKACE NOVINKA NOVINKA NOVINKA NOVINKA NOVINKA NOVINKA NOVINKA NOVINKA NOVINKA NOVINKA NOVINKA NOVINKA NOVINKA NOVINKA NOVINKA Přehled výhod 90 Celoroční účinnost 94 PÁROVÉ APLIKACE Kazetové jednotky 97 FCQHG-F / RZQG-L 98 FCQHG-F / RZQSG-L 99 FCQG-F / RZQG-L 100 FCQG-F / RZQSG-L 101 FCQG-F / RXS-J/F 102 FFQ-B9V / RXS-J/F 103 Jednotky do podhledu 104 FBQ-C8 / RZQG-L 104 FBQ-C8 / RZQSG-L 105 FBQ-C8 / RXS-J/F 106 FDQ-B / RZQ-C 107 FDQ-C / RZQG-L 108 FDQ-C / RZQSG-L 109 Nástěnné jednotky 110 FAQ-C / RZQG-L 110 FAQ-C / RZQSG-L 111 Podstropní jednotky 112 FHQG-C / RZQG-L 112 FHQG-C / RZQSG-L 113 FHQ-B8 / RXS-J/F 114 FUQ-B8 / RZQG-L 115 NOVINKA NOVINKA NOVINKA NOVINKA NOVINKA SIESTA SKY AIR Kazetová jednotka se 4 výdechy ACQ-A / AZQS-A 116 Jednotky do podhledu 117 ABQ-A / AZQS-A 117 Podstropní jednotky 118 AHQ-A / AZQS-A 118 KOMERČNÍ SYSTÉM MULTI 120 CMSQ-A 120 APLIKACE TWIN, TRIPLE, DOUBLE TWIN 122 RZQG-L 122 RZQSG-L 125 RZQ-C 128 Více informací k doplňkům a systémům naleznete na str. 133 tohoto katalogu. Tento symbol označuje celoroční účinnost. Bude používán v celém tomto katalogu jako označení produktu, u kterého byl ukazatel celoroční účinnosti již zaveden. Podrobnější informace najdete na str. 6 a

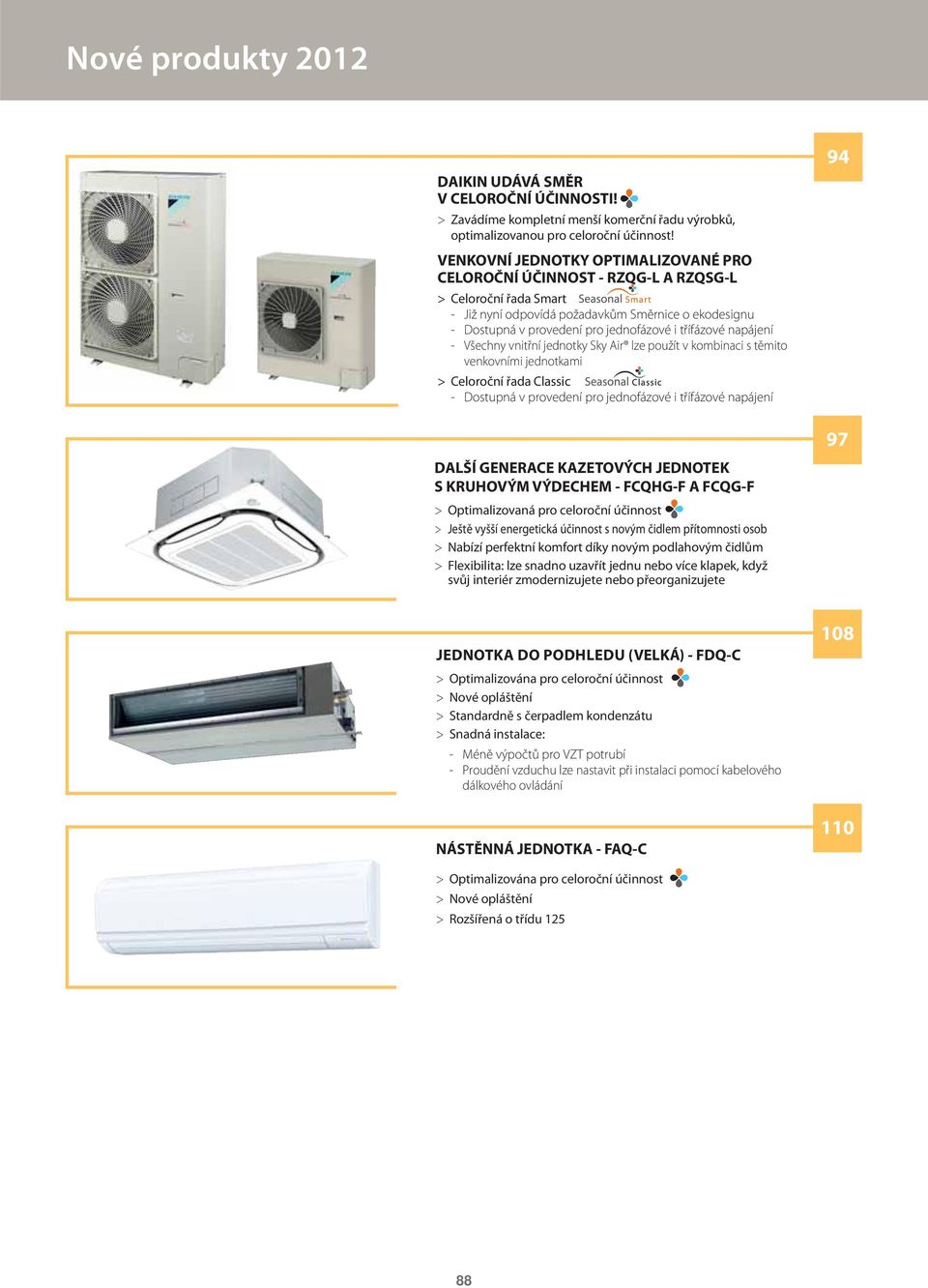

4 Nové produkty 2012 DAIKIN UDÁVÁ SMĚR V CELOROČNÍ ÚČINNOSTI! > Zavádíme kompletní menší komerční řadu výrobků, optimalizovanou pro celoroční účinnost! VENKOVNÍ JEDNOTKY OPTIMALIZOVANÉ PRO CELOROČNÍ ÚČINNOST - RZQG-L A RZQSG-L > Celoroční řada Smart - Již nyní odpovídá požadavkům Směrnice o ekodesignu - Dostupná v provedení pro jednofázové i třífázové napájení - Všechny vnitřní jednotky Sky Air lze použít v kombinaci s těmito venkovními jednotkami > Celoroční řada Classic - Dostupná v provedení pro jednofázové i třífázové napájení DALŠÍ GENERACE KAZETOVÝCH JEDNOTEK S KRUHOVÝM VÝDECHEM - FCQHG-F A FCQG-F > Optimalizovaná pro celoroční účinnost > Ještě vyšší energetická účinnost s novým čidlem přítomnosti osob > Nabízí perfektní komfort díky novým podlahovým čidlům > Flexibilita: lze snadno uzavřít jednu nebo více klapek, když svůj interiér zmodernizujete nebo přeorganizujete JEDNOTKA DO PODHLEDU (VELKÁ) - FDQ-C > Optimalizována pro celoroční účinnost > Nové opláštění > Standardně s čerpadlem kondenzátu > Snadná instalace: - Méně výpočtů pro VZT potrubí - Proudění lze nastavit při instalaci pomocí kabelového dálkového ovládání NÁSTĚNNÁ JEDNOTKA - FAQ-C > Optimalizována pro celoroční účinnost > Nové opláštění > Rozšířená o třídu

5 135 SYSTÉMY PRO INDIVIDUÁLNÍ ŘÍZENÍ UŽIVATELSKY PŘÍVĚTIVÉ DÁLKOVÉ OVLÁDÁNÍ S MODERNÍM DESIGNEM - BRC1E52 > Optimalizuje účinnost vašeho systému prostřednictvím funkcí pro úsporu energie > Omezení teplotního rozsahu brání nadměrnému vytápění nebo chlazení > Indikace kwh zaznamenává vaši spotřebu > Plánovací časovač s nastavením dovolené, 3 různými týdenními časovači a vylepšenou funkcí automatického poklesu teploty RTD - UNIVERZÁLNÍ OVLÁDÁNÍ > Řízení vnitřní jednotky napětím 0 až 10 Voltů, řízení se suchým kontaktem nebo odporem > Řízení pro hotely s propojením karty od pokoje a okenního kontaktu > Provoz/pohotovostní režim (standby) & signál alarmu pro aplikace ve výpočetní technice > Vzájemné blokování vytápění 140 ROZHRANÍ S OTEVŘENÝM PROTOKOLEM ROZHRANÍ > Integrace vnitřních jednotek Split, Sky Air a VRV do systémů HA/BMS > Umožňuje monitorovat a řídit různá zařízení z jediné centrální řídicí jednotky. RTD - UNIVERZÁLNÍ ŘÍZENÍ > Rozhraní Modbus > Integrace jednotek Sky Air, VRV a větracích jednotek do systémů HA/BMS 142 DOPLŇKY A PŘÍSLUŠENSTVÍ BEZDRÁTOVÝ SNÍMAČ POKOJOVÉ TEPLOTY > Flexibilní a snadná instalace > Moderní design > Snadné připojení k VRV a Sky Air - Plug and Play 89

6 Přehled funkcí a výhod Kazetová jednotka pro stropní montáž FCQHG-F FCQG-F FMCQ-A8 FFQ-B9V ACQ-A Ikony Staráme se Komfort INVERTER Celoroční účinnost Celoroční účinnost představuje údaj o výsledné účinnosti klimatizačních systémů za celé období využití (topné sezóny i období používání klimatizace). Technologie řízení invertorem V kombinaci s venkovními jednotkami řízenými invertorem. Energetická účinnost Klimatizace Daikin jsou energeticky účinné a ekonomické (celý sortiment nese označení energetické třídy A). Režim nepřítomnosti osob Během nepřítomnosti osob může být vnitřní teplota udržována na určité hodnotě. Režim ventilátor Klimatizační jednotku lze používat jako ventilátor, který fouká vzduch bez další úpravy (ochlazení nebo ohřátí). Funkce automatického čištění Filtr v samočisticím panelu se automaticky čistí jednou za den. Jednoduchost údržby znamená optimální energetickou účinnost a maximální komfort. Prevence průvanu Při počátku ohřevu nebo pokud je termostat vypnutý, je směr výstupu nastaven vodorovně a otáčky ventilátoru jsou nastaveny na nízkou hodnotu, aby nedocházelo k průvanu. Po zahřátí se výstup a otáčky ventilátoru nastaví podle požadavku. Automatické přepínání chlazení-vytápění Automatická volba režimu chlazení nebo vytápění pro dosažení nastavené teploty (pouze typy s tepelným čerpadlem). Velmi tichý provoz Vnitřní jednotky Daikin jsou velmi tiché. Také u vnějších jednotek je zaručeno, že nebudou rušit klid sousedů. Dvojitý termostat Teplota je řízena buď čidlem na klimatizaci nebo čidlem na dálkovém ovládání. Průtok Regulace vlhkosti Úprava Vzduchový filtr Odstraňuje prachové částice ze a zajišťuje stálý přívod čistého. Fotokatalytický filtr s apatitem titanu pro čištění Odstraňuje ze prachové částice, účinně rozkládá pachy a brání množení bakterií, virů, mikrobů, a zajišťuje tak stálý přívod čistého. Program vysoušení Umožňuje snížit vlhkost v místnosti bez teplotních výkyvů. Prevence znečištění stropu Zvláštní funkce zabraňuje tomu, aby vzduch foukal příliš dlouho ve vodorovném směru, čímž předchází vzniku skvrn na stropě. Svislé automatické natáčení Možnost volby automatického svislého natočení výstupní klapky pro homogenní proudění a rozdělení teploty. Stupně otáček ventilátoru Umožňuje vybrat počet otáček ventilátoru Předběžné informace 90

7 Jednotka do podhledu Podstropní jednotka Podstr. jedn. se 4 výdechy Nástěnná jednotka FBQ-C8 FMDQ-B FDQ-B FDQ-C ABQ-A FHQG-C FHQ-B8 AHQ-A FUQ-B FAQ-C 3 10 (třída 50) 8 (třída 60~125)

8 Přehled funkcí a výhod Kazetová jednotka pro stropní montáž FCQHG-F FCQG-F FMCQ-A8 FFQ-B9V ACQ-A Dálkové ovládání a časovač Týdenní časovač Časovač lze nastavit tak, aby se chlazení nebo vytápění spustilo kdykoli během dne nebo týdne. Infračervené dálkové ovládání Infračervený dálkový ovladač s LCD displejem slouží ke spuštění, vypnutí a regulaci klimatizace z dálky. Kabelové dálkové ovládání Kabelový dálkový ovladač slouží ke spuštění, vypnutí a regulaci klimatizace z dálky. Centrální řízení Centrální řízení slouží ke spuštění, vypnutí a regulaci několika klimatizačních jednotek z centrálního bodu. Další funkce Automatický restart Jednotka se po výpadku napájení znovu automaticky spustí s původním nastavením. Vlastní diagnostika Zjednodušuje údržbu, protože oznamuje systémové chyby nebo provozní odchylky. Čerpadlo pro odvod kondenzátu Usnadní odstraňování kondenzátu z vnitřních jednotek. Aplikace Twin/Triple/Double Twin K jedné venkovní jednotce je možné připojit 2, 3 nebo 4 vnitřní jednotky, i když mají rozdílné výkony. Všechny vnitřní jednotky pracují ve stejném režimu (chlazení nebo vytápění) a jsou řízeny jediným dálkovým ovládáním. Multi systém K 1 venkovní jednotce lze připojit až 5 vnitřních jednotek (i s rozdílným výkonem). Všechny vnitřní jednotky lze ve stejném režimu provozovat nezávisle. VRV pro rezidenční aplikace K 1 venkovní jednotce lze připojit až 9 vnitřních jednotek (i s rozdílným výkonem až 71 tříd). Všechny vnitřní jednotky lze ve stejném režimu provozovat nezávisle. Předběžné informace 92

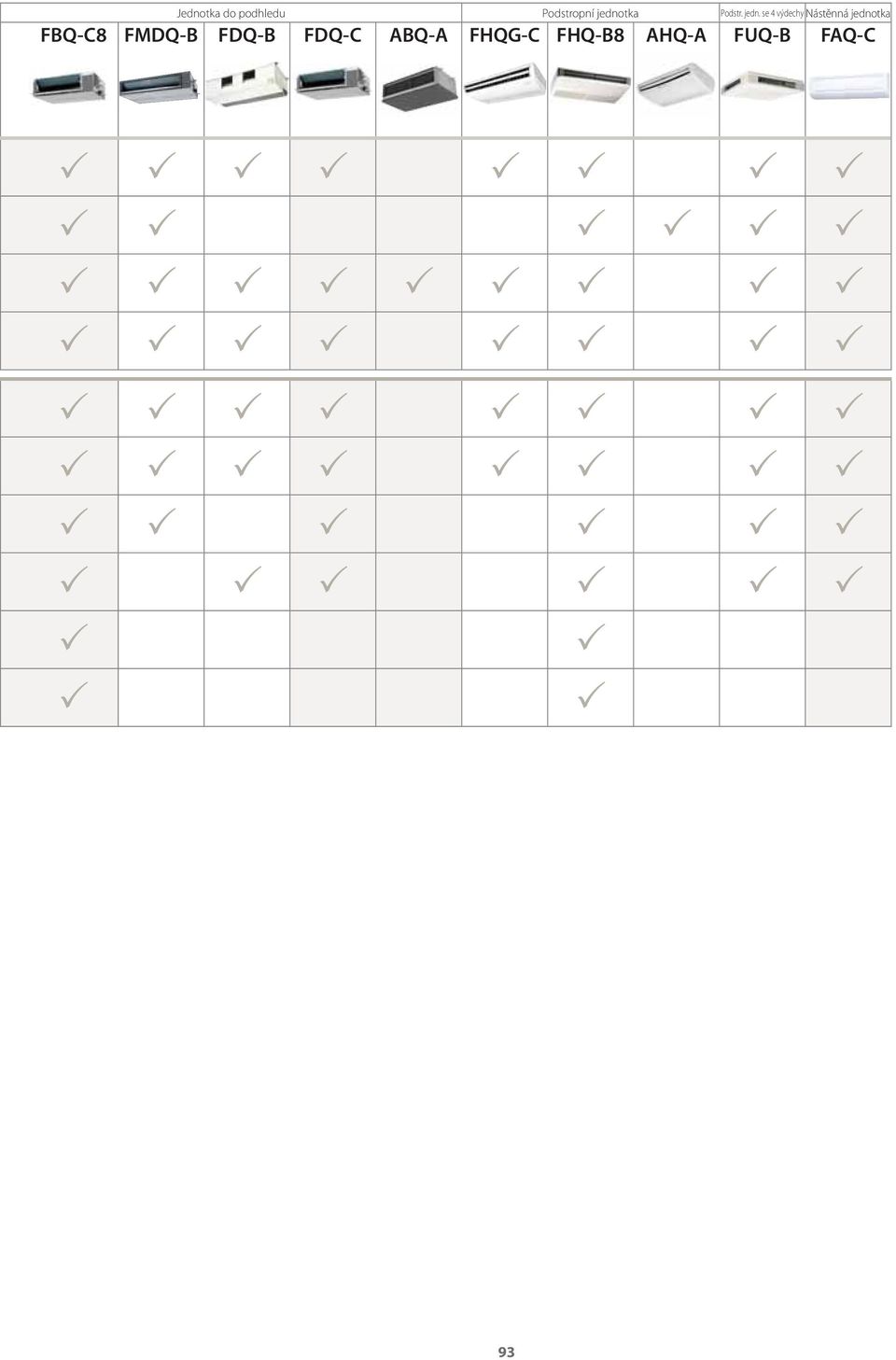

9 Jednotka do podhledu Podstropní jednotka Podstr. jedn. se 4 výdechy Nástěnná jednotka FBQ-C8 FMDQ-B FDQ-B FDQ-C ABQ-A FHQG-C FHQ-B8 AHQ-A FUQ-B FAQ-C 93

10 RZQG-RZQGS Celoroční účinnost Daikin udává směr v celoroční účinnosti a zavádí kompletní řadu výrobků pro menší komerční aplikace, optimalizované pro celoroční účinnost! V důsledku evropské legislativy*, která tlačí uživatele k drastickému snižování spotřeby energie, zlepšování energetické účinnosti budov a ke splnění cílů Evropské komise 20/20/20, hledají průmyslové obory vhodnější způsoby, jak hodnotit účinnost. Z tohoto důvodu si Směrnice o ekodesignu (ERP) klade za cíl snížit v Evropské unii dopad výrobků na životní prostředí. V současné době proto probíhá vývoj opatření pro klimatizace, podle nichž budou do budoucna zavedeny odlišné metody technických parametrů - celoroční účinnost - namísto současných metodik uvádějících jmenovitou účinnost, jež má svá omezení. *Směrnice o energetické účinnosti budov (EPB, Energy Performance of Buildings) č.2002/91/ek, Směrnice o ekodesignu (ERP, Energy Realted Products). Akční plán Evropské komise 20/20/20 C0 2-20% +20% -20% EMISÍ CO 2 OPROTI ROKU 1990 Podíl OBNOVITELNÉ ENERGIE PRIMÁRNÍ VYUŽÍVÁNÍ ENERGIE oproti BAU* *Business As Usual (obchod podle tradičních zvyklostí) Do roku 2020 Měření výkonu v reálném provozu EU vyžaduje objektivní měření výkonů pro stanovení minimálních požadavků, které musejí být naplněny, a také pro zajištění takových informací o výkonu klimatizací pro spotřebitele, podle kterých si mohou správně vybrat. Současná metodika - jmenovitá účinnost (EER) - má za následek velký rozdíl mezi udávaným a skutečným výkonem; proto byla vyvinuta přesnější metoda - určování celoroční účinnosti (SEER). Hlavní změny obsahují zahrnutí různých jmenovitých teplot pro chlazení a vytápění, zahrnutí spotřeby energie při částečném zatížení, stejně jako při plném zatížení a spotřebu elektřiny v pomocném režimu a pohotovostním režimu. Protože většina systémů pracuje po většinu času při částečném zatížení, nová metodika podává lepší informaci pro určení očekávaného výkonu v reálném využití. Jmenovitá účinnost versus celoroční účinnost 10 CAPACITY JMENOVITÁ Teplota CELOROČNÍ Jmenovitý výkon JMENOVITÝ CELOROČNÍ Pomocné režimy JMENOVITÝ CELOROČNÍ 1 teplotní podmínka: 35 C pro chlazení 7 C pro vytápění V reálném životě se často nevyskytuje Několik jmenovitých teplot pro chlazení a vytápění odrážejících skutečný výkon v průběhu celého roku Neodráží částečné zatížení Výhody invertorové technologie nejsou patrné Integrace provozu při částečném zatížení namísto celkového výkonu Výhody invertorové technologie jsou patrné Nebere do úvahy pomocné výkonové režimy Zahrnuje pomocné režimy spotřeby: Termostat vypnutý Pohotovostní režim Režim vypnuto Vyhřívání kompresoru Jmenovitá účinnost představuje údaj o účinnosti klimatizace při jmenovitých podmínkách. Celoroční účinnost vypovídá o účinnosti klimatizace v průběhu celého roku, tedy po celou dobu vytápění a chlazení místností. 94

11 RZQG-RZQGS Celoroční účinnost Daikin nabízí řešení: řada Seasonal Firma Daikin nabízí výrobky, které mají vysokou účinnost ku prospěchu životního prostředí. V roce 2010, tedy s velkým předstihem před termíny dle Směrnice o ekodesignu, zavedl Daikin produkt Sky Air Seasonal Inverter a průkopnický vývoj této řady pokračuje novými sériemi RZQG-L (Seasonal Smart) a RZQSG-L (Seasonal Classic), které mají vynikajícími výsledky v celoroční účinnosti. To znamená, že nyní nabízíme kompletní řadu výrobků pro menší komerční aplikace! Daikin nyní nabízí kompletní řadu výrobků pro menší komerční aplikace, optimalizovanou pro celoroční účinnost! FCQHG / FCQG FFQ FHQG FBQ FDQ FAQ FUQ RZQG-L 120 / RZQSG-L 121 / Co je nového? Optimalizované řízení invertorem v celém rozsahu křivky rozdělení teplot zajišťuje optimální výkon při částečném zatížení, čímž se tyto jednotky staví mezi výkonovou špičku v reálných provozních podmínkách; přitom změněná konstrukce kompresorů a výměníků tepla spolu se zlepšenými pomocnými režimy dále zvyšují jejich výkonnost. Díky této nové konstrukci mohou venkovní jednotky Sky Air RZQG-L zvýšit svou celoroční účinnost až o 20 % oproti současným jednotkám Sky Air Super Invertor a o více než 50 % v porovnání se systémy bez invertorového řízení. Vedle svého vysokého celoročního výkonu nabízí nová řada Sky Air další výhody, jako je široký provozní rozsah, možnost využití stávajícího potrubí a tichý noční chod; přitom je plně kompatibilní s našimi novými řešeními celoročních vnitřních jednotek Sky Air : kazetová jednotka s kruhovým výdechem (FCQG/FCQHG) kazetová podstropní jednotka (FHQG) nástěnná jednotka (FAQ) jednotka do podhledu (FBQ/FDQ) podstropní jednotka se 4 výdechy (FUQ) 95

12

13 Kazetová jednotka s kruhovým výdechem Další generace kazetových jednotek s kruhovým výdechem, která zavádí nový standard v účinnosti a komfortu Kazetové jednotky s kruhovým výdechem jsou navrženy pro použití ve všech typech a rozměrech komerčních prostor, jako jsou kanceláře, prodejny, restaurace, hotely a jiné aplikace. Daikin dokonce ještě zdokonalil svou technologii, aby zvýšil váš komfort a aby vám nabídl modely s ještě lepší energetickou účinností. S novými infračervenými čidly pro zjišťování přítomnosti osob a podlahovými čidly nabízí Daikin ta nejlepší řešení pro vaše aplikace. Ještě vyšší energetická účinnost... Infračervené čidlo přítomnosti osob Infračervené podlahové čidlo Volitelný doplněk - čidlo přítomnosti osob - reguluje bod nastavení nebo vypne jednotku, pokud se v místnosti nikdo nenachází. S touto novou funkcí lze ušetřit až 27 % energie. Daikin byl první, kdo uvedl na trh samočisticí dekorační panel. S tímto panelem lze snížit náklady, protože se filtr každý den sám automaticky čistí. Díky každodennímu čištění filtru lze ušetřit až 50 % energie (výsledek na základě testu ve Wolverhamptonu ve Velké Británii) Spotřeba elektrické energie (kwh) a zvýšený komfort Červenec Kumulativní porovnávání energie po dobu 12 měsíců Srpen Září Říjen Listopad Prosinec Leden Únor Březen Duben Květen Červen Červenec Kazetová jednotka se samočistícím dekoračním panelem Standardní kazetová jednotka s kruhovým výdechem S volitelným doplňkem - podlahovým čidlem - se pocit chladna od nohou stává historií. Tento snímač detekuje průměrnou teplotu podlahy a stará se o rovnoměrné rozdělení teploty mezi stropem a podlahou Čidlo přítomnosti osob automaticky směruje proud od lidí, aby nepociťovali průvan. Unikátní výstup v úhlu 360 zajišťuje rovnoměrné rozdělení teploty v celé místnosti - bez mrtvých koutů. Flexibilita Při modernizaci nebo přeorganizování interiéru vaší kanceláře, prodejny či jiného prostoru už nepotřebujete měnit umístění vnitřních jednotek. Kabelovým dálkovým ovládáním (BRC1E52 - volitelný doplněk) lze snadno uzavřít jednu nebo více klapek. 97

14 FCQHG-F / RZQG-LV1/Y1 Kazetová jednotka s kruhovým výdechem a vysokým koeficientem COP Připravujeme Seasonal Smart FCQHG100,125,140F RZQG100,125,140LV1/Y1 BRC1E52 BRC7F532F Celoroční účinnost, optimalizováno pro celý rok Kazetová jednotka s kruhovým výdechem poskytuje lepší komfort prostředí pro prodejny, kanceláře a restaurace a zároveň nabízí majitelům větší úspory energie Výstup v úhlu 360 zajišťuje homogenní tok a rozdělení teploty Infračervený podlahový snímač (volitelný doplněk) detekuje průměrnou teplotu podlahy a stará se o rovnoměrné rozdělení teploty mezi stropem a podlahou. Individuální řízení klapek: kabelovým dálkovým ovládáním (BRC1E52) lze snadno uzavřít jednu nebo více klapek v případě, že svůj interiér zmodernizujete nebo přeorganizujete Moderní, stylový dekorační panel je k dostání ve 3 odlišných variantách: standardní panel v bílé barvě (RAL9010) s šedými lamelami, standardní bílý panel (RAL9010) včetně bílých lamel nebo samočisticí panel v bílé barvě (RAL9010) s šedými lamelami Pro samočisticí panel BYCQ140DG:» Daikin přichází na evropský trh s prvními samočisticími kazetovými jednotkami» Vyšší účinnost a komfort díky každodennímu automatickému čištění filtru» Nižší náklady na údržbu díky funkci samočištění» Snadné odstranění prachu vysavačem bez nutnosti otevřít jednotku Vytápění a chlazení 98 Seasonal Smart Vnitřní jednotky *FCQHG71F *FCQHG100F *FCQHG125F *FCQHG140F *FCQHG71F *FCQHG100F *FCQHG125F *FCQHG140F Chladicí výkon Min./Jmen./Max. kw Topný výkon Min./Jmen./Max. kw Příkon Chlazení Jmen. kw Vytápění Jmen. kw EER COP SEER* Roční spotřeba energie kwh Štítek spotřeby Chlazení / Vytápění 288x840x x840x Ventilátor - průtok Chlazení Jmen. m3/min Vytápění Jmen. m3/min Dekorační panel Model Barva BYCQ140DW1 1 / BYCQ140DW1W 2 / BYCQ140DGW1 3 Čistě bílá (RAL 9010) BYCQ140DW1 1 / BYCQ140DW1W 2 / BYCQ140DGW1 3 Čistě bílá (RAL 9010) Rozměry Výška x šířka x hloubka mm 50x950x950 / 50x950x950 / 130x950x950 50x950x950 / 50x950x950 / 130x950x950 Hmotnost kg 5.5 / 5.5 / / 5.5 / 11.5 akustického výkonu Chlazení Vysoká dba Chlazení Vysoká/Střední/Nízká dba 36/33/32 44/39/33 45/41/35 45/41/37 36/33/32 44/39/33 45/41/35 45/41/37 akustického tlaku Vytápění Vysoká/Střední/Nízká dba 36/33/32 44/39/33 45/41/35 45/41/37 36/33/32 44/39/33 45/41/35 45/41/37 R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50/60 / /220 1~ / 50/60 / /220 Venkovní jednotka Ventilátor - průtok *RZQG71L7V1 *RZQG100L7V1 *RZQG125L7V1 *RZQG140L7V1 *RZQG71L7Y1 *RZQG100L7Y1 *RZQG125L7Y1 *RZQG140L7Y1 990x940x320 1,430x940x x940x320 1,430x940x Chlazení Jmen. m3/min Vytápění Jmen. m3/min akustického výkonu Chlazení Jmen. dba Chlazení Jmen. dba akustického tlaku Vytápění Jmen. dba Tichý noční režim Úroveň 1 dba Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST -15.0~ ~50.0 Vytápění Okolní prostředí Min.~Max. CMT -20.0~ ~15.5 R-410A Připojovací Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Vnitř. jedn. - Vnitř. jedn. Max. m Tepelná izolace Celková délka potrubí Systém Skutečná m Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / ~ / 50 / Čistě bílý standardní panel se šedými lamelami / 2 Čistě bílý standardní panel s bílými lamelami / 3 Čistě bílý samočisticí panel *pren14825 (verze 2010) *Poznámka: šedé buňky obsahují předběžné údaje

15 FCQHG-F / RZQSG-LV1/Y1 Kazetová jednotka s kruhovým výdechem a vysokým koeficientem COP Vytápění a chlazení Vnitřní jednotky *FCQHG71F *FCQHG100F *FCQHG125F *FCQHG140F *FCQHG100F *FCQHG125F *FCQHG140F Chladicí výkon Min./Jmen./Max. kw Topný výkon Min./Jmen./Max. kw Příkon Chlazení Jmen. kw Vytápění Jmen. kw EER COP SEER* Roční spotřeba energie kwh Štítek spotřeby Chlazení / Vytápění 288x840x x840x Ventilátor - průtok Chlazení Jmen. m3/min Vytápění Jmen. m3/min Dekorační panel Model Barva BYCQ140DW1 1 / BYCQ140DW1W 2 / BYCQ140DGW1 3 Čistě bílá (RAL 9010) BYCQ140DW1 1 / BYCQ140DW1W 2 / BYCQ140DGW1 3 Čistě bílá (RAL 9010) Rozměry Výška x šířka x hloubka mm 50x950x950 / 50x950x950 / 130x950x950 50x950x950 / 50x950x950 / 130x950x950 Hmotnost kg 5.5 / 5.5 / / 5.5 / 11.5 akustického výkonu Chlazení Vysoká dba Chlazení Vysoká/Střední/Nízká dba 36/33/32 44/39/33 45/41/35 45/41/37 44/39/33 45/41/35 45/41/37 akustického tlaku Vytápění Vysoká/Střední/Nízká dba 36/33/32 44/39/33 45/41/35 45/41/37 44/39/33 45/41/35 45/41/37 R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50/60 / /220 1~ / 50/60 / /220 Venkovní jednotka Ventilátor - průtok *RZQSG71LV1 *RZQSG100LV1 *RZQSG125LV1 *RZQSG140LV1 *RZQSG100LY1 *RZQSG125LY1 *RZQSG140LY1 990x940x320 1,430x940x x940x320 1,430x940x Chlazení Jmen. m3/min Vytápění Jmen. m3/min akustického výkonu Chlazení Jmen. dba 64 Chlazení Jmen. dba tbc 55 tbc akustického tlaku Vytápění Jmen. dba tbc 57 tbc Tichý noční režim Úroveň 1 dba Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST -5.0~46-5.0~46 Vytápění Okolní prostředí Min.~Max. CMT -15~ ~15.5 R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Vnitř. jedn. - Vnitř. jedn. Max. m Tepelná izolace Celková délka potrubí Systém Skutečná m Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / ~ / 50 / Čistě bílý standardní panel se šedými lamelami / 2 Čistě bílý standardní panel s bílými lamelami / 3 Čistě bílý samočisticí panel *pren14825 (verze 2010) *Poznámka: šedé buňky obsahují předběžné údaje 99

16 FCQG-F / RZQG-LV1/Y1 Kazetová jednotka s kruhovým výdechem Připravujeme FCQG100,125,140F RZQG100,125,140LV1/Y1 BRC1E52 BRC7F532F Seasonal Smart Celoroční účinnost, optimalizováno pro celý rok Kazetová jednotka s kruhovým výdechem poskytuje lepší komfort prostředí pro prodejny, kanceláře a restaurace a zároveň nabízí majitelům větší úspory energie Výstup v úhlu 360 zajišťuje homogenní tok a rozdělení teploty Infračervený podlahový snímač (volitelný doplněk) detekuje průměrnou teplotu podlahy a stará se o rovnoměrné rozdělení teploty mezi stropem a podlahou. Moderní, stylový dekorační panel je k dostání ve 3 odlišných variantách: standardní panel v bílé barvě (RAL9010) s šedými lamelami, standardní bílý panel (RAL9010) včetně bílých lamel nebo samočisticí panel v bílé barvě (RAL9010) s šedými lamelami Pro samočisticí panel BYCQ140DG:» Daikin přichází na evropský trh s prvními samočisticími kazetovými jednotkami» Vyšší účinnost a komfort díky každodennímu automatickému čištění filtru» Nižší náklady na údržbu díky funkci samočištění» Snadné odstranění prachu vysavačem bez nutnosti otevřít jednotku Vytápění a chlazení 100 Seasonal Smart Vnitřní jednotky *FCQG71F *FCQG100F *FCQG125F *FCQG140F *FCQG71F *FCQG100F *FCQG125F *FCQG140F Chladicí výkon Min./Jmen./Max. kw Topný výkon Min./Jmen./Max. kw Příkon Chlazení Jmen. kw Vytápění Jmen. kw EER COP SEER* Roční spotřeba energie kwh Štítek spotřeby Chlazení / Vytápění 204x840x x840x x840x x840x840 Dekorační panel Model Barva BYCQ140DW1 1 / BYCQ140DW1W 2 / BYCQ140DGW1 3 Čistě bílá (RAL 9010) BYCQ140DW1 1 / BYCQ140DW1W 2 / BYCQ140DGW1 3 Čistě bílá (RAL 9010) Rozměry Výška x šířka x hloubka mm 50x950x950 / 50x950x950 / 130x950x950 50x950x950 / 50x950x950 / 130x950x950 Hmotnost kg 5.5 / 5.5 / / 5.5 / 11.5 Ventilátor - průtok Chlazení Jmen. m3/min 204x840x840 Vytápění Jmen. m3/min akustického výkonu Chlazení Vysoká dba Chlazení Vysoký/jmenovitý/nízký dba 33/31/28 37/35/32 41/38/35 33/31/28 37/35/32 41/38/35 akustického tlaku Vytápění Vysoký/jmenovitý/nízký dba 33/31/28 37/35/32 41/38/35 33/31/28 37/35/32 41/38/35 R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50/60 / /220 1~ / 50/60 / /220 Venkovní jednotka Ventilátor - průtok *RZQG71L7V1 *RZQG100L7V1 *RZQG125L7V1 *RZQG140L7V1 *RZQG71L7Y1 *RZQG100L7Y1 *RZQG125L7Y1 *RZQG140L7Y1 990x940x320 1,430x940x x940x320 1,430x940x Chlazení Jmen. m3/min Vytápění Jmen. m3/min akustického výkonu Chlazení Jmen. dba Chlazení Jmen. dba akustického tlaku Vytápění Jmen. dba Tichý noční režim Úroveň 1 dba Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST -15.0~ ~50.0 Vytápění Okolní prostředí Min.~Max. CMT -20.0~ ~15.5 R-410A Připojovací Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Vnitř. jedn. - Vnitř. jedn. Max. m Tepelná izolace Celková délka potrubí Systém Skutečná m Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / ~ / 50 / Čistě bílý standardní panel se šedými lamelami / 2 Čistě bílý standardní panel s bílými lamelami / 3 Čistě bílý samočisticí panel *pren14825 (verze 2010) *Poznámka: šedé buňky obsahují předběžné údaje

17 FCQG-F / RZQG-LV1/Y1 Kazetová jednotka s kruhovým výdechem Vytápění a chlazení Vnitřní jednotky *FCQG71F *FCQG100F *FCQG125F *FCQG140F *FCQG100F *FCQG125F *FCQG140F Chladicí výkon Min./Jmen./Max. kw Topný výkon Min./Jmen./Max. kw Příkon Chlazení Jmen. kw Vytápění Jmen. kw EER COP SEER* Roční spotřeba energie kwh Štítek spotřeby Chlazení / Vytápění 204x840x x840x x840x840 Dekorační panel Model Barva BYCQ140DW1 1 / BYCQ140DW1W 2 / BYCQ140DGW1 3 Čistě bílá (RAL 9010) BYCQ140DW1 1 / BYCQ140DW1W 2 / BYCQ140DGW1 3 Čistě bílá (RAL 9010) Rozměry Výška x šířka x hloubka mm 50x950x950 / 50x950x950 / 130x950x950 50x950x950 / 50x950x950 / 130x950x950 Hmotnost kg 5.5 / 5.5 / / 5.5 / 11.5 Ventilátor - průtok Chlazení Jmen. m3/min Vytápění Jmen. m3/min akustického výkonu Chlazení Vysoká dba Chlazení Vysoký/jmenovitý/nízký dba 33/31/28 37/35/32 41/38/35 37/35/32 41/38/35 akustického tlaku Vytápění Vysoký/jmenovitý/nízký dba 33/31/28 37/35/32 41/38/35 37/35/32 41/38/35 R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50/60 / /220 1~ / 50/60 / /220 Venkovní jednotka Ventilátor - průtok *RZQSG71LV1 *RZQSG100LV1 *RZQSG125LV1 *RZQSG140LV1 *RZQSG100LY1 *RZQSG125LY1 *RZQSG140LY1 990x940x320 1,430x940x x940x320 1,430x940x Chlazení Jmen. m3/min Vytápění Jmen. m3/min akustického výkonu Chlazení Jmen. dba 64 Chlazení Jmen. dba tbc 55 tbc akustického tlaku Vytápění Jmen. dba tbc 57 tbc Tichý noční režim Úroveň 1 dba Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST -5.0~46-5.0~46 Vytápění Okolní prostředí Min.~Max. CMT -15~ ~15.5 R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Vnitř. jedn. - Vnitř. jedn. Max. m Tepelná izolace Celková délka potrubí Systém Skutečná m Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / ~ / 50 / Čistě bílý standardní panel se šedými lamelami / 2 Čistě bílý standardní panel s bílými lamelami / 3 Čistě bílý samočisticí panel *pren14825 (verze 2010) *Poznámka: šedé buňky obsahují předběžné údaje 101

18 FCQG-F / RXS-J/F Kazetová jednotka s kruhovým výdechem FCQG35,50,60F RXS35J BRC1E52 BRC7F532F Výstup v úhlu 360 zajišťuje homogenní tok a rozdělení teploty Infračervený snímač (volitelný doplněk) reguluje nastavenou teplotu o 2 C, jestliže nezjistí přítomnost osob v místnosti. Také umí automaticky nasměrovat proud od lidí, aby nepociťovali průvan Infračervený podlahový snímač (volitelný doplněk) detekuje průměrnou teplotu podlahy a stará se o rovnoměrné rozdělení teploty mezi stropem a podlahou. Individuální řízení klapek: kabelovým dálkovým ovládáním (BRC1E52) lze snadno uzavřít jednu nebo více klapek v případě, že svůj interiér zmodernizujete nebo přeorganizujete Moderní, stylový dekorační panel je k dostání ve 3 odlišných variantách: standardní panel v bílé barvě (RAL9010) s šedými lamelami, standardní bílý panel (RAL9010) včetně bílých lamel nebo samočisticí panel v bílé barvě (RAL9010) s šedými lamelami Pro samočisticí panel BYCQ140DG:» Daikin přichází na evropský trh s prvními samočisticími kazetovými jednotkami» Vyšší účinnost a komfort díky každodennímu automatickému čištění filtru» Nižší náklady na údržbu díky funkci samočištění» Snadné odstranění prachu vysavačem bez nutnosti otevřít jednotku Vytápění a chlazení Vnitřní jednotky *FCQG35F *FCQG50F *FCQG60F Chladicí výkon Min./Jmen./Max. kw Topný výkon Min./Jmen./Max. kw Příkon Chlazení Jmen. kw Vytápění Jmen. kw EER COP Roční spotřeba energie kwh Štítek spotřeby Chlazení / Vytápění 204x840x Dekorační panel Model BYCQ140DW1 1 / BYCQ140DW1W 2 / BYCQ140DGW1 3 Barva Čistě bílá (RAL 9010) Rozměry Výška x šířka x hloubka mm 50x950x950 / 50x950x950 / 130x950x950 Hmotnost kg 5.5 / 5.5 / 11.5 Ventilátor - průtok Chlazení Jmen. m3/min Vytápění Jmen. m3/min akustického výkonu Chlazení Vysoká dba Chlazení Vysoký/střední/nízký dba 31/29/27 33/31/28 akustického tlaku Vytápění Vysoký/střední/nízký dba 31/29/27 33/31/28 Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50/60 / /220 Venkovní jednotka RXS35J RXS50J RXS60F 550x765x x825x Ventilátor - průtok Chlazení Vysoké/velmi nízké m3/min 36.0/ / /45.0 Vytápění Vysoké/velmi nízké m3/min 28.3/ / /46.3 akustického výkonu Chlazení Jmen./Vysoký dba -/63 Chlazení Hlučný/tichý provoz dba 48/44 49/46 akustického tlaku Vytápění Hlučný/tichý provoz dba 48/45 49/46 Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST -10~46 Vytápění Okolní prostředí Min.~Max. CMT -15~18 Připojovací Kapalina Vnější průměr mm 6.35 Plyn Vnější průměr mm Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Tepelná izolace Obě potrubí - kapalinové a plynové Celková délka potrubí Systém Skutečná m Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / Čistě bílý standardní panel se šedými lamelami / 2 Čistě bílý standardní panel s bílými lamelami / 3 Čistě bílý samočisticí panel *Poznámka: šedé buňky obsahují předběžné údaje 102

19 FFQ-B9V / RXS-J/F Kazetová jednotka se 4 výdechy FFQ25,35,50,60B9V RXS60F BRC1E52 BRC7E530W Kompaktní opláštění (šířka a hloubka 575 mm) umožňuje zapustit jednotku do podhledu v rámci standardních stavebních modulů, není nutné upravovat podhledové dílce Velmi tichý provoz: snížení hladiny akustického tlaku až na 24,5 dba Přívod čerstvého pro zdravé prostředí Komfortní vertikální automatické natáčení zajišťuje provoz bez průvanu a předchází možnosti znečištění stropu Protože je možné lamely nastavit do polohy 0 stupňů, nelze pocítit prakticky žádný průvan Možnost uzavření 1 nebo 2 lamel usnadňuje instalaci v rozích Snadná údržba: rozvaděč je po sejmutí sací mřížky snadno přístupný Standardní čerpadlo kondenzátu s výtlakem 750 mm Vytápění a chlazení Vnitřní jednotka Chladicí výkon Min./Jmen./Max. kw Topný výkon Min./Jmen./Max. kw Příkon Chlazení Min./Jmen./Max. kw Vytápění Min./Jmen./Max. kw EER COP Roční spotřeba energie kwh *FFQ25B9V *FFQ35B9V *FFQ50B9V *FFQ60B9V -/2.5/- -/3.4/- 0.9/4.7/5.6 -/5.80/- -/3.2/- -/4.0/- 0.9/5.5/7.0 -/7.00/- -/0.73/- -/1.10/- 0.45/1.80/2.26 -/2.07/- -/0.920/- -/1.20/- 0.45/1.96/2.78 -/2.49/ ,035 Štítek spotřeby Chlazení / Vytápění A / B B / C D / D Opláštění Barva 286x575x Dekorační panel Model BYFQ60BAW1 Barva Bílá Rozměry Výška x šířka x hloubka mm Hmotnost kg Ventilátor - průtok Chlazení Vysoké/nízké m3/min Vytápění Vysoké/nízké m3/min 55x700x / / / / / / / /10.0 akustického výkonu Chlazení Vysoká dba Chlazení Vysoké/nízké dba 29.5/ / / /32.0 akustického tlaku Vytápění Vysoké/nízké dba 29.5/ / / /32.0 Připojovací Kapalina Vnější průměr mm 6.35 Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm 26 Elektrické napájení Označení / Fáze / Frekvence/ Napětí Hz/V V1 / 1~ / 50 / 230 Venkovní jednotka RXS25J RXS35J RXS50J RXS60F 550x765x x825x Ventilátor - průtok Chlazení Vysoké/velmi nízké m3/min 33.5/ / / /45.0 Vytápění Vysoké/velmi nízké m3/min 28.3/ / /46.3 akustického výkonu Chlazení Jmen./Vysoký dba -/61 -/63 Chlazení Hlučný/tichý provoz dba 46/43 48/44 49/46 akustického tlaku Vytápění Hlučný/tichý provoz dba 47/44 48/45 49/46 Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST -10~46 Vytápění Okolní prostředí Min.~Max. CMT -15~18 Připojovací Kapalina Vnější průměr mm 6.35 Plyn Vnější průměr mm Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Tepelná izolace Obě potrubí - kapalinové a plynové Celková délka potrubí Systém Skutečná m Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / *pren14825 (verze 2010) *Poznámka: šedé buňky obsahují předběžné údaje 103

20 FBQ-C8 / RZQG-LV1/Y1 Připravujeme Jednotka do podhledu s ventilátorem s invertorovým řízením FBQ100,125,140C8 RZQG100,125,140LV1/Y1 BRC1E52 Seasonal Smart Celoroční účinnost, optimalizováno pro celý rok Invertor Sky Air je vyvinut pro použití v menších komerčních aplikacích; poskytuje příjemnější prostředí a nabízí velké energetické úspory majitelům obchodů, restaurací a kanceláří Možnost měnit ESP pomocí kabelového dálkového ovládání dovoluje optimalizovat objem dodávaného Externí statický tlak až do 120 Pa usnadňuje použití flexibilních vzduchovodů s různými délkami: ideální pro prodejny a středně velké kanceláře Při rozběhu je možné místnost velmi rychle ochladit nebo vytopit; jakmile teplota v místnosti dosáhne nastavené hodnoty, spustí se hospodárný režim provozu, aby se šetřila energie Standardně montované čerpadlo kondenzátu zvyšuje spolehlivost systému odvodu kondenzátu K připojení na DIII není potřebný adaptér jako příslušenství Vytápění a chlazení Seasonal Smart Vnitřní jednotka *FBQ71C8 *FBQ100C8 *FBQ125C8 *FBQ140C8 *FBQ71C8 *FBQ100C8 *FBQ125C8 *FBQ140C8 Chladicí výkon Min./Jmen./Max. kw Topný výkon Min./Jmen./Max. kw Příkon Chlazení Jmen. kw Vytápění Jmen. kw EER COP SEER* Roční spotřeba energie kwh Štítek spotřeby Chlazení / Vytápění Opláštění Barva Nelakované Nelakované 300x1,000x x1,400x x1,000x x1,400x700 Potřebný volný prostor v podhledu > mm Dekorační panel Model Barva BYBS71DJW1 BYBS125DJW1 Bílá (10Y9/0.5) BYBS71DJW1 BYBS125DJW1 Bílá (10Y9/0.5) Rozměry Výška x šířka x hloubka mm Hmotnost kg Ventilátor - průtok Chlazení Vysoké/nízké m3/min Vytápění Vysoké/nízké m3/min Externí statický tlak ventilátoru Vysoký/Jmen. Pa akustického výkonu Chlazení Velmi vysoký/vysoký/jmenovitý/nízký dba Chlazení Vysoká dba akustického tlaku Vytápění Vysoké/nízké dba R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm wodvod kondenzátu Vnější průměr mm Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50/60 / /220 1~ / 50/60 / /220 Venkovní jednotka *RZQG71L7V1 *RZQG100L7V1 *RZQG125L7V1 *RZQG140L7V1 *RZQG71L7Y1 *RZQG100L7Y1 *RZQG125L7Y1 *RZQG140L7Y1 990x940x320 1,430x940x x940x320 1,430x940x Ventilátor - průtok Chlazení Jmen. m3/min Vytápění Jmen. m3/min akustického výkonu Chlazení Jmen. dba Chlazení Jmen. dba akustického tlaku Vytápění Jmen. dba Tichý noční režim Úroveň 1 dba Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST -15.0~ ~50.0 Vytápění Okolní prostředí Min.~Max. CMT -20.0~ ~15.5 R-410A Připojovací 55x1,100x500 55x1,500x500 55x1,100x500 55x1,500x /15 32/23 39/28 18/15 32/23 39/28 18/15 32/23 39/28 41/29 18/15 32/23 39/28 41/29 100/30 120/40 120/50 100/30 120/40 120/ /29 38/32 40/33 37/29 38/32 40/33 37/29 38/32 40/33 41/34 37/29 38/32 40/33 41/34 Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Vnitř. jedn. - Vnitř. jedn. Max. m Tepelná izolace Celková délka potrubí Systém Skutečná m Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / ~ / 50 / *pren14825 (verze 2010) 104 *Poznámka: šedé buňky obsahují předběžné údaje

21 FBQ-C8 / RZQSG-LV1/Y1 Jednotka do podhledu s ventilátorem s invertorovým řízením Vytápění a chlazení Vnitřní jednotka *FBQ71C8 *FBQ100C8 *FBQ125C8 *FBQ140C8 *FBQ100C8 *FBQ125C8 *FBQ140C8 Chladicí výkon Min./Jmen./Max. kw Topný výkon Min./Jmen./Max. kw Příkon Chlazení Jmen. kw Vytápění Jmen. kw EER COP SEER* Roční spotřeba energie kwh Štítek spotřeby Chlazení / Vytápění Opláštění Barva Nelakované Nelakované 300x1,000x x1,400x x1,400x700 Potřebný volný prostor v podhledu > mm Dekorační panel Model Barva BYBS71DJW1 BYBS125DJW1 Bílá (10Y9/0.5) BYBS125DJW1 Bílá (10Y9/0.5) Rozměry Výška x šířka x hloubka mm Hmotnost kg Ventilátor - průtok Chlazení Vysoké/nízké m3/min Vytápění Vysoké/nízké m3/min Externí statický tlak ventilátoru Vysoký/Jmen. Pa akustického výkonu Chlazení Vysoká dba Chlazení Vysoké/nízké dba akustického tlaku Vytápění Vysoké/nízké dba 37/29 38/32 40/33 41/34 38/32 40/33 41/34 R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm VP 25 (vnější průměr 32/vnitřní průměr 25) VP 25 (vnější průměr 32/vnitřní průměr 25) Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50/60 / /220 1~ / 50/60 / /220 Venkovní jednotka *RZQSG71LV1 *RZQSG100LV1 *RZQSG125LV1 *RZQSG140LV1 *RZQSG100LY1 *RZQSG125LY1 *RZQSG140LY1 990x940x320 1,430x940x x940x320 1,430x940x Ventilátor - průtok Chlazení Jmen. m3/min Vytápění Jmen. m3/min akustického výkonu Chlazení Jmen. dba 64 Chlazení Jmen. dba akustického tlaku Vytápění Jmen. dba Tichý noční režim Úroveň 1 dba Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST -5.0~46-5.0~46 Vytápění Okolní prostředí Min.~Max. CMT -15~ ~15.5 R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Vnitř. jedn. - Vnitř. jedn. Max. m Tepelná izolace Celková délka potrubí Systém Skutečná m Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / ~ / 50 / *pren14825 (verze 2010) 55x1,100x500 55x1,500x500 55x1,500x /15 32/23 39/28 32/23 39/28 18/15 32/23 39/28 41/29 32/23 39/28 41/29 100/30 120/40 120/50 120/40 120/ /29 38/32 40/33 38/32 40/ *Poznámka: šedé buňky obsahují předběžné údaje

22 FBQ-C8 / RXS-J/F Jednotka do podhledu s ventilátorem s invertorovým řízením FBQ35,50C8 RXS35J BRC1E52 Snížená spotřeba energie díky ventilátorům s plynulou regulací otáček Nenápadně splyne s jakýmkoliv vybavením interiéru: viditelné jsou pouze mřížky sání a výdechu Vyšší komfort díky řízení průtoku ve 3 stupních Externí statický tlak až do 100 Pa usnadňuje použití flexibilních vzduchovodů s různými délkami: ideální pro prodejny a středně velké kanceláře Možnost měnit ESP pomocí kabelového dálkového ovládání dovoluje optimalizovat objem dodávaného Velmi tichý provoz: snížení hladiny akustického tlaku až na 29 dba Jednoduchá instalace díky automatickému nastavení průtoku vzhledem ke jmenovitému průtoku Standardní vzduchový filtr odstraňuje ze prachové částice a zajišťuje přívod trvale čistého Standardně montované čerpadlo kondenzátu zvyšuje spolehlivost systému odvodu kondenzátu Vytápění a chlazení Vnitřní jednotka Chladicí výkon Min./Jmen./Max. kw Topný výkon Min./Jmen./Max. kw Příkon Chlazení Min./Jmen./Max. kw Vytápění Min./Jmen./Max. kw EER COP Roční spotřeba energie kwh Štítek spotřeby Chlazení / Vytápění C / C B / B A / B Opláštění Barva Nelakované 300x700x x1,000x700 Potřebný volný prostor v podhledu > mm Dekorační panel Model BYBS45DJW1 Barva Bílá (10Y9/0.5) Rozměry Výška x šířka x hloubka mm 55x800x500 55x1,100x500 Hmotnost kg Ventilátor - průtok Chlazení Vysoké/nízké m3/min Vytápění Vysoké/nízké m3/min Venkovní jednotka Ventilátor - průtok Chlazení Vysoké/velmi nízké m3/min Vytápění Vysoké/velmi nízké m3/min akustického výkonu Chlazení Jmen./Vysoký dba Chlazení Hlučný/tichý provoz dba akustického tlaku Vytápění Hlučný/tichý provoz dba Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST Vytápění Okolní prostředí Min.~Max. CMT -15~18 Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Tepelná izolace FBQ35C8 FBQ50C8 FBQ60C8 -/3.40/- 0.9/5.0/5.6 -/5.70/- -/4.00/- 0.9/6.0/7.0 -/7.00/- -/1.17/- 4.50/1.83/ /1.22/- 0.36/2.05/ /11 18/15 16/11 18/15 Externí statický tlak ventilátoru Vysoký/Jmen. Pa 100/30 akustického výkonu Chlazení Vysoká dba Chlazení Vysoké/nízké dba 37/29 akustického tlaku Vytápění Vysoké/nízké dba 37/29 Připojovací Kapalina Vnější průměr mm 6.35 Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm VP 25 (OD 32/ID 25) Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50/60 / /220 RXS35J RXS50J RXS60F 550x765x x825x / / / / / /46.3 -/63 48/44 49/46 48/45 49/46-10~ to be confirmed to be confirmed Obě potrubí - kapalinové a plynové Celková délka potrubí Systém Skutečná m Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 /

23 FDQ-B / RZQ-C Jednotka do podhledu FDQ200,250B RZQ200,250C BRC1E52 Externí statický tlak až 250 Pa umožňuje napojení na delší vzduchotechnické potrubí: ideální pro použití ve velkých prostorách Nenápadně splyne s jakýmkoliv vybavením interiéru: viditelné jsou pouze mřížky sání a výdechu V režimu vytápění až 26,4 kw Režim provozu při neobsazené místnosti znamená úsporu energie během doby, kdy není nikdo přítomen Standardní vzduchový filtr: odstraňuje ze prachové částice a zajišťuje stálý přívod čistého Vytápění a chlazení Vnitřní jednotka Chladicí výkon Min./Jmen./Max. kw FDQ200B -/20.0/- FDQ250B -/24.1/- Topný výkon Min./Jmen./Max. kw -/23.0/- -/26.4/- Příkon Chlazení Min./Jmen./Max. kw -/6.23/- -/8.58/- Vytápění Min./Jmen./Max. kw -/6.74/- -/8.22/- EER COP Opláštění Barva Nelakované Potřebný volný prostor v podhledu > mm Ventilátor - průtok Chlazení Jmen. m3/min Vytápění Jmen. m3/min Externí statický tlak ventilátoru Vysoký/jmenovitý/nízký Pa akustického výkonu Chlazení Jmen. dba Chlazení Vysoká dba akustického tlaku Vytápění Nízká dba Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm 22.2 Odvod kondenzátu Vnější průměr mm 25 Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / 230 Venkovní jednotka Ventilátor - průtok Chlazení Jmen. m3/min Vytápění Jmen. m3/min 450x1,400x /250/ RZQ200C RZQ250C 1,680x930x ~46.0 Externí statický tlak ventilátoru Max. Pa akustického výkonu Chlazení Jmen. dba Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST Vytápění Okolní prostředí Min.~Max. CMT -15.0~15.0 Připojovací Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Celková délka potrubí Systém Skutečná m 100 Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 3N~ / 50 /

24 FDQ-C / RZQG-LV1/Y1 Jednotka do podhledu Připravujeme FDQ125C RZQG125LV1/Y1 BRC1E52 Seasonal Smart Celoroční účinnost, optimalizováno pro celý rok Invertor Sky Air je vyvinut pro použití v menších komerčních aplikacích; poskytuje příjemnější prostředí a nabízí velké energetické úspory majitelům obchodů, restaurací a kanceláří Externí statický tlak až 200 Pa dovoluje větší délku vzduchovodů a flexibilnější aplikaci: ideální pro použití ve velkých prostorách Nové opláštění: snížená výška jednotky, aby se vešla celá do podhledu Při rozběhu je možné místnost velmi rychle ochladit nebo vytopit; jakmile teplota v místnosti dosáhne nastavené hodnoty, spustí se hospodárný režim provozu, aby se šetřila energie Snadná instalace: - Méně výpočtů pro VZT potrubí - Proudění lze nastavit při instalaci pomocí kabelového dálkového ovládání místo úpravy kanálů Standardně s čerpadlem kondenzátu Vytápění a chlazení Vnitřní jednotka *FDQ125C *FDQ125C Chladicí výkon Min./Jmen./Max. kw Topný výkon Min./Jmen./Max. kw Příkon Chlazení Jmen. kw Vytápění Jmen. kw EER COP SEER* Roční spotřeba energie kwh Štítek spotřeby Chlazení / Vytápění Opláštění Barva Nelakované Nelakované 300x1,400x x1,400x700 Potřebný volný prostor v podhledu > mm Ventilátor - průtok Chlazení Vysoké/nízké m3/min 39/28 39/28 Vytápění Vysoké/nízké m3/min 39/28 39/28 Externí statický tlak ventilátoru Vysoký/Jmen. Pa 200/50 200/50 akustického výkonu Chlazení Vysoká dba Chlazení Vysoké/nízké dba 40/33 40/33 akustického tlaku Vytápění Vysoká dba R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50/60 / /220 1~ / 50/60 / /220 Venkovní jednotka *RZQG125LV1 1,430x940x320 *RZQG125LY1 1,430x940x Ventilátor - průtok Chlazení Jmen. m3/min Vytápění Jmen. m3/min akustického výkonu Chlazení Jmen. dba akustického tlaku *pren14825 (verze 2010) Chlazení Jmen. dba Vytápění Jmen. dba Tichý noční režim Úroveň 1 dba Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST -15.0~ ~50.0 Vytápění Okolní prostředí Min.~Max. CMT -20.0~ ~15.5 R-410A Připojovací Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Vnitř. jedn. - Vnitř. jedn. Max. m Tepelná izolace Celková délka potrubí Systém Skutečná m Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / N~ / 50 / Seasonal Smart *Poznámka: šedé buňky obsahují předběžné údaje

25 FDQ-C / RZQSG-LV1/Y1 Jednotka do podhledu Vytápění a chlazení Vnitřní jednotka *FDQ125C *FDQ125C Chladicí výkon Min./Jmen./Max. kw Topný výkon Min./Jmen./Max. kw Příkon Chlazení Jmen. kw Vytápění Jmen. kw EER COP SEER* Roční spotřeba energie kwh Štítek spotřeby Chlazení / Vytápění Opláštění Barva Nelakované Nelakované 300x1,400x x1,400x700 Potřebný volný prostor v podhledu > mm Ventilátor - průtok Chlazení Vysoké/nízké m3/min 39/28 39/28 Vytápění Vysoké/nízké m3/min 39/28 39/28 Externí statický tlak ventilátoru Vysoký/Jmen. Pa 200/50 200/50 akustického výkonu Chlazení Vysoká dba Chlazení Vysoké/nízké dba 40/33 40/33 akustického tlaku Vytápění Vysoká dba R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50/60 / /220 1~ / 50/60 / /220 Venkovní jednotka *RZQSG125LV1 990x940x320 *RZQSG125LY1 990x940x Ventilátor - průtok Chlazení Jmen. m3/min Vytápění Jmen. m3/min akustického výkonu Chlazení Jmen. dba akustického tlaku Chlazení Jmen. dba Vytápění Jmen. dba Tichý noční režim Úroveň 1 dba Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST -5.0~46-5.0~46 Vytápění Okolní prostředí Min.~Max. CMT -15~ ~15.5 R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Vnitř. jedn. - Vnitř. jedn. Max. m Tepelná izolace Celková délka potrubí Systém Skutečná m Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / ~ / 50 / 400 *pren14825 (verze 2010) *Poznámka: šedé buňky obsahují předběžné údaje 109

26 FAQ-C / RZQG-LV1/Y1 Nástěnná jednotka Připravujeme RZQG100,125LV1/Y1 FAQ100,125C BRC1E52 BRC7E618 Seasonal Smart Celoroční účinnost, optimalizováno pro celý rok Lze nainstalovat jak do nových, tak do stávajících budov Ideální řešení pro obchody, restaurace nebo kanceláře, které nemají možnost instalace jednotky do podhledu Rozšíření rozsahu: třída 125 byla vyvinuta pro instalaci ve větších místnostech Čelní panel lze snadno demontovat a čistit K připojení na DIII není potřebný adaptér jako příslušenství Automatická volba otáček ventilátoru: lze volit 3 různé úrovně otáček ventilátoru Vytápění a chlazení NOVINKA NOVINKA Vnitřní jednotka *FAQ71C *FAQ100C *FAQ125C *FAQ71C *FAQ100C *FAQ125C Chladicí výkon Min./Jmen./Max. kw Topný výkon Min./Jmen./Max. kw Příkon Chlazení Jmen. kw Vytápění Jmen. kw EER COP SEER* Roční spotřeba energie kwh Štítek spotřeby Chlazení / Vytápění Opláštění Barva Bílá Bílá 290x1,050x x1,200x x1,050x x1,200x Ventilátor - průtok Chlazení Vysoký/jmenovitý/nízký m3/min Vytápění Vysoký/jmenovitý/nízký m3/min Chlazení Vysoká dba akustického výkonu Vytápění Vysoká dba Chlazení Velmi vysoké/vysoké/jmenovité/nízké dba 43/40/-/37 48/45/-/41 43/40/-/37 48/45/-/41 akustického tlaku Vytápění Velmi vysoké/vysoké/jmenovité/nízké dba 43/40/-/37 48/45/-/41 43/40/-/37 48/45/-/41 R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / ~ / 50 / Venkovní jednotka Ventilátor - průtok Chlazení Jmen. m3/min Vytápění Jmen. m3/min akustického výkonu Chlazení Jmen. dba Chlazení Jmen. dba akustického tlaku Vytápění Jmen. dba Tichý noční režim Úroveň 1 dba Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST -15.0~ ~50.0 Vytápění Okolní prostředí Min.~Max. CMT -20.0~ ~15.5 R-410A Připojovací Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Vnitř. jedn. - Vnitř. jedn. Max. m Tepelná izolace Celková délka potrubí Systém Skutečná m Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / ~ / 50 / *pren14825 (verze 2010) *RZQG71LV1 *RZQG100LV1 *RZQG125LV1 *RZQG71LY1 *RZQG100LY1 *RZQG125LY1 990x940x320 1,430x940x x940x320 1,430x940x Seasonal Smart *Poznámka: šedé buňky obsahují předběžné údaje

27 FAQ-C / RZQSG-LV1/Y1 Nástěnná jednotka Vytápění a chlazení NOVINKA NOVINKA Vnitřní jednotka *FAQ71C *FAQ100C *FAQ125C *FAQ100C *FAQ125C Chladicí výkon Min./Jmen./Max. kw Topný výkon Min./Jmen./Max. kw Příkon Chlazení Jmen. kw Vytápění Jmen. kw EER COP SEER* Roční spotřeba energie kwh Štítek spotřeby Chlazení / Vytápění Opláštění Barva Bílá Bílá 290x1,050x x1,200x x1,200x Ventilátor - průtok Chlazení Vysoký/jmenovitý/nízký m3/min Vytápění Vysoký/jmenovitý/nízký m3/min Chlazení Vysoký/jmenovitý/nízký dba akustického výkonu Vytápění Vysoký/jmenovitý/nízký dba Chlazení Velmi vysoký/vysoký/jmenovitý/nízký dba 43/40/-/37 48/45/-/41 48/45/-/41 akustického tlaku Vytápění Velmi vysoký/vysoký/jmenovitý/nízký dba 43/40/-/37 48/45/-/41 48/45/-/41 R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / ~ / 50 / Venkovní jednotka *RZQSG71LV1 *RZQSG100LV1 *RZQSG125LV1 *RZQSG100LY1 *RZQSG125LY1 990x940x x940x Ventilátor - průtok Chlazení Jmen. m3/min Vytápění Jmen. m3/min akustického výkonu Chlazení Jmen. dba 64 akustického tlaku *pren14825 (verze 2010) Chlazení Jmen. dba Vytápění Jmen. dba Tichý noční režim Úroveň 1 dba Provozní rozsah Chlazení Okolní prostředí Min.~Max. CST -5.0~46-5.0~46 Vytápění Okolní prostředí Min.~Max. CMT -15~ ~15.5 R-410A Připojovací Kapalina Vnější průměr mm Plyn Vnější průměr mm Odvod kondenzátu Vnější průměr mm Rozdíl úrovní Vnitřní jedn. - Venkovní jedn. Max. m Vnitř. jedn. - Vnitř. jedn. Max. m Tepelná izolace Celková délka potrubí Systém Skutečná m Elektrické napájení Počet fází / Frekvence / Napětí Hz/V 1~ / 50 / ~ / 50 / *Poznámka: šedé buňky obsahují předběžné údaje
