DIGITÁLNÍ DIKTAFON PODROBNÉ POKYNY

Transkript

1 DIGITÁLNÍ DIKTAFON PODROBNÉ POKYNY Děkujeme, že jste zakoupili digitální diktafon Olympus. Informace o správném a bezpečném používání tohoto produktu naleznete v těchto pokynech k použití. Uschovejte si je pro budoucí použití. Aby bylo nahrávání úspěšné, doporučujeme před použitím diktafonu otestovat funkci nahrávání a úroveň hlasitosti.

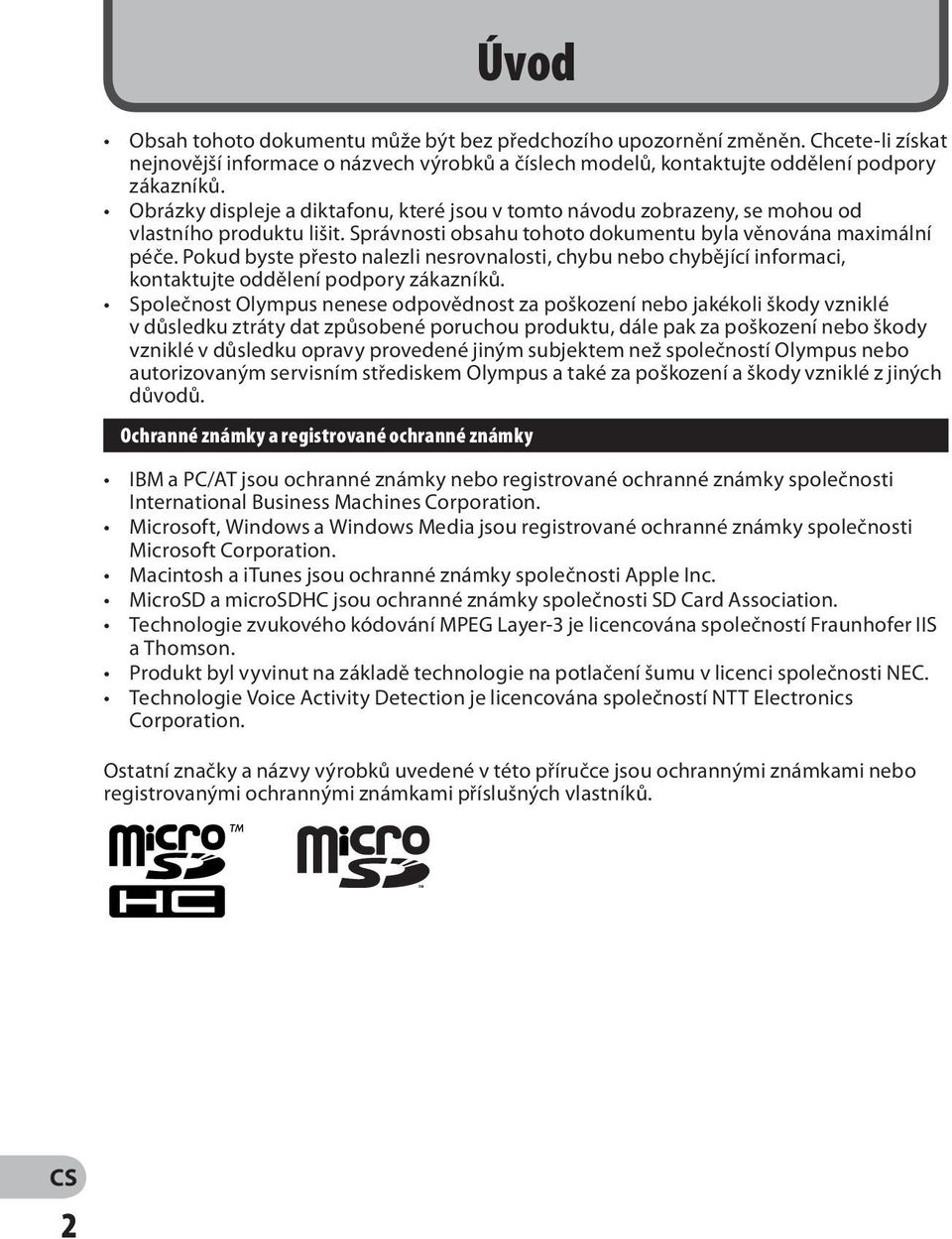

2 Úvod Obsah tohoto dokumentu může být bez předchozího upozornění změněn. Chcete-li získat nejnovější informace o názvech výrobků a číslech modelů, kontaktujte oddělení podpory zákazníků. Obrázky displeje a diktafonu, které jsou v tomto návodu zobrazeny, se mohou od vlastního produktu lišit. Správnosti obsahu tohoto dokumentu byla věnována maximální péče. Pokud byste přesto nalezli nesrovnalosti, chybu nebo chybějící informaci, kontaktujte oddělení podpory zákazníků. Společnost Olympus nenese odpovědnost za poškození nebo jakékoli škody vzniklé v důsledku ztráty dat způsobené poruchou produktu, dále pak za poškození nebo škody vzniklé v důsledku opravy provedené jiným subjektem než společností Olympus nebo autorizovaným servisním střediskem Olympus a také za poškození a škody vzniklé z jiných důvodů. Ochranné známky a registrované ochranné známky IBM a PC/AT jsou ochranné známky nebo registrované ochranné známky společnosti International Business Machines Corporation. Microsoft, Windows a Windows Media jsou registrované ochranné známky společnosti Microsoft Corporation. Macintosh a itunes jsou ochranné známky společnosti Apple Inc. MicroSD a microsdhc jsou ochranné známky společnosti SD Card Association. Technologie zvukového kódování MPEG Layer-3 je licencována společností Fraunhofer IIS a Thomson. Produkt byl vyvinut na základě technologie na potlačení šumu v licenci společnosti NEC. Technologie Voice Activity Detection je licencována společností NTT Electronics Corporation. Ostatní značky a názvy výrobků uvedené v této příručce jsou ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. 2

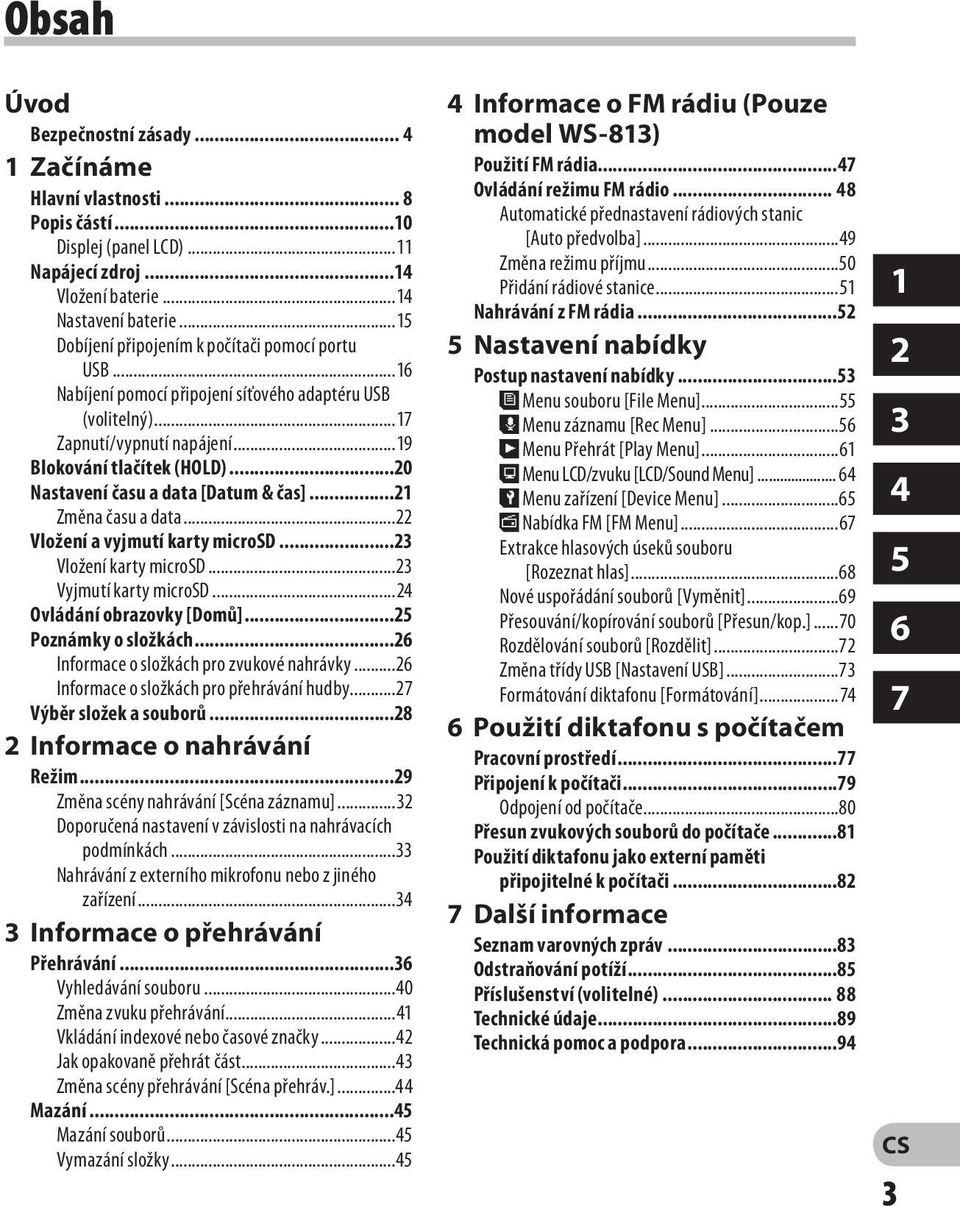

3 Obsah Úvod Bezpečnostní zásady Začínáme Hlavní vlastnosti... 8 Popis částí...10 Displej (panel LCD)...11 Napájecí zdroj...14 Vložení baterie...14 Nastavení baterie...15 Dobíjení připojením k počítači pomocí portu USB...16 Nabíjení pomocí připojení síťového adaptéru USB (volitelný)...17 Zapnutí/vypnutí napájení...19 Blokování tlačítek (HOLD)...20 Nastavení času a data [Datum & čas]...21 Změna času a data...22 Vložení a vyjmutí karty microsd...23 Vložení karty microsd...23 Vyjmutí karty microsd...24 Ovládání obrazovky [Domů]...25 Poznámky o složkách...26 Informace o složkách pro zvukové nahrávky...26 Informace o složkách pro přehrávání hudby...27 Výběr složek a souborů Informace o nahrávání Režim...29 Změna scény nahrávání [Scéna záznamu]...32 Doporučená nastavení v závislosti na nahrávacích podmínkách...33 Nahrávání z externího mikrofonu nebo z jiného zařízení Informace o přehrávání Přehrávání...36 Vyhledávání souboru...40 Změna zvuku přehrávání...41 Vkládání indexové nebo časové značky...42 Jak opakovaně přehrát část...43 Změna scény přehrávání [Scéna přehráv.]...44 Mazání...45 Mazání souborů...45 Vymazání složky Informace o FM rádiu (Pouze model WS-813) Použití FM rádia...47 Ovládání režimu FM rádio Automatické přednastavení rádiových stanic [Auto předvolba]...49 Změna režimu příjmu...50 Přidání rádiové stanice...51 Nahrávání z FM rádia Nastavení nabídky Postup nastavení nabídky Menu souboru [File Menu]...55, Menu záznamu [Rec Menu] Menu Přehrát [Play Menu] Menu LCD/zvuku [LCD/Sound Menu] / Menu zařízení [Device Menu]...65 Nabídka FM [FM Menu]...67 Extrakce hlasových úseků souboru [Rozeznat hlas]...68 Nové uspořádání souborů [Vyměnit]...69 Přesouvání/kopírování souborů [Přesun/kop.]...70 Rozdělování souborů [Rozdělit]...72 Změna třídy USB [Nastavení USB]...73 Formátování diktafonu [Formátování] Použití diktafonu s počítačem Pracovní prostředí...77 Připojení k počítači...79 Odpojení od počítače...80 Přesun zvukových souborů do počítače...81 Použití diktafonu jako externí paměti připojitelné k počítači Další informace Seznam varovných zpráv...83 Odstraňování potíží...85 Příslušenství (volitelné) Technické údaje...89 Technická pomoc a podpora

4 4 Bezpečnostní zásady Před prvním použitím nového diktafonu si pozorně přečtěte tuto příručku, abyste se s ním naučili bezpečně a správně zacházet. Uschovejte tuto příručku na snadno přístupném místě pro budoucí použití. Varovné symboly upozorňují na důležité informace týkající se bezpečnosti. Abyste ochránili sebe a ostatní před zraněním nebo věcným poškozením, je důležité, abyste si vždy přečetli všechna předložená varování a informace. f Nebezpečí Pokud je produkt používán bez uposlechnutí rad uvedených pod tímto symbolem, může dojít k vážnému zranění nebo úmrtí. f Varování Pokud je produkt používán bez uposlechnutí rad uvedených pod tímto symbolem, může dojít ke zranění nebo úmrtí. f Upozornění Pokud je produkt používán bez uposlechnutí rad uvedených pod tímto symbolem, může dojít k lehkému poranění osob, poškození zařízení či ztrátě cenných dat. Upozornění týkající se provozního prostředí Aby byla zajištěna ochrana vysoce přesné technologie, která je součástí produktu, nikdy nepoužívejte a neskladujte diktafon v následujících prostředích: Místa, kde teplota a/nebo vlhkost jsou příliš vysoké nebo podléhají extrémním změnám například místa s přímým slunečním svitem, pláže, zavřená vozidla nebo místa v blízkosti zdrojů tepla (sporák, radiátor atd.) či zvlhčovačů. Písečná či prašná prostředí. V blízkosti hořlavých materiálů či výbušnin. Vlhká místa jako koupelna či v dešti. Místa se silnými vibracemi. Diktafon nikdy neupouštějte na zem ani jej nevystavujte silným nárazům či vibracím. Pokud je diktafon používán v místech s magnetickým/elektromagnetickým polem, rádiovým vlněním či vysokým napětím, například v blízkosti televizoru, mikrovlnné trouby, videoherního systému, reproduktorů, velkoplošného monitoru nebo televizního, rádiového či jiného vysílače, může dojít k jeho selhání. V takových případech před dalším provozem diktafon krátce vypněte. Vyvarujte se nahrávání nebo přehrávání v blízkosti mobilních telefonů nebo jiných bezdrátových zařízení, která mohou způsobit interferenci a šum. Zaznamenáte-li šum, umístěte diktafon dále od těchto zdrojů. K čištění přístroje nepoužívejte organická rozpouštědla, jako je alkohol nebo ředidlo.

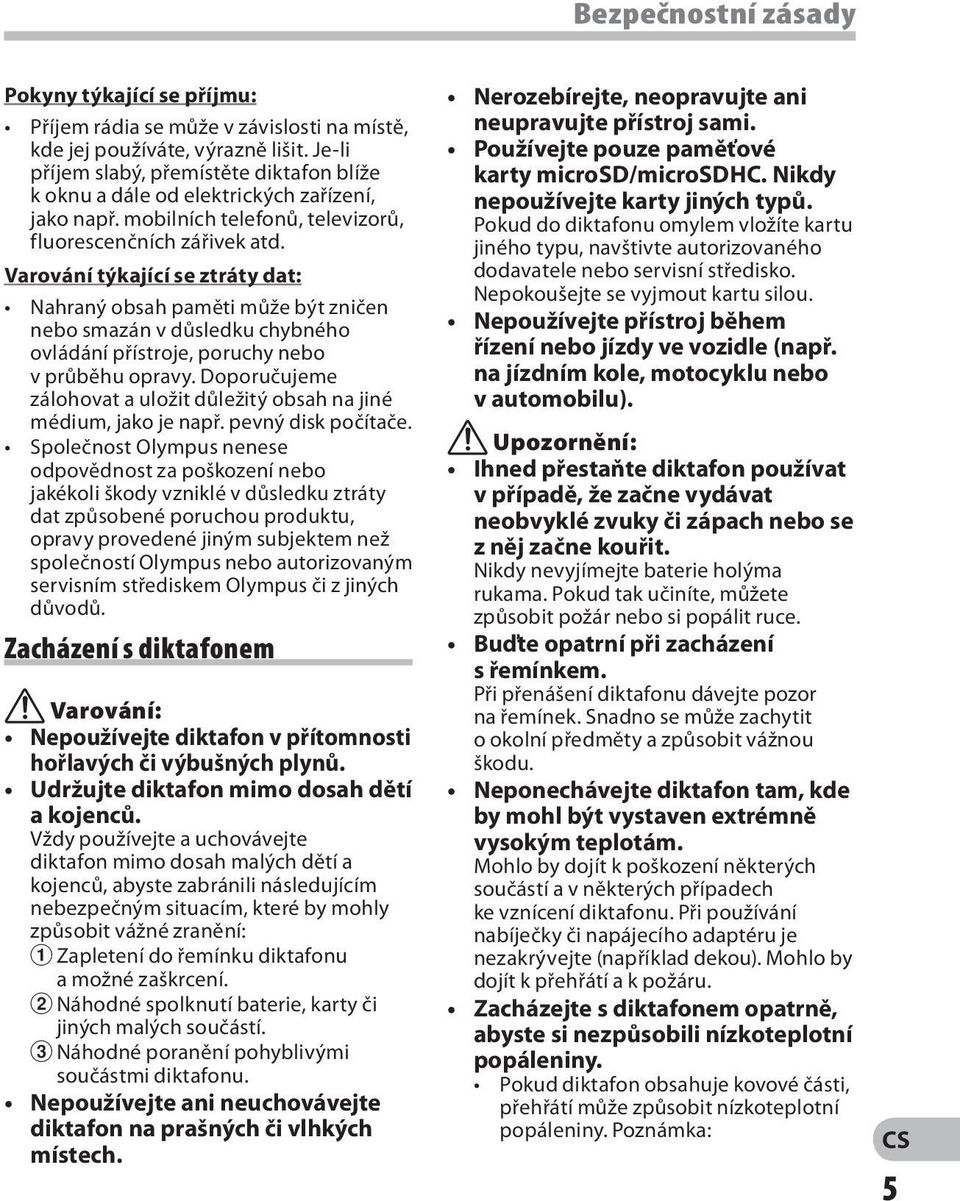

5 Bezpečnostní zásady Pokyny týkající se příjmu: Příjem rádia se může v závislosti na místě, kde jej používáte, výrazně lišit. Je-li příjem slabý, přemístěte diktafon blíže k oknu a dále od elektrických zařízení, jako např. mobilních telefonů, televizorů, fluorescenčních zářivek atd. Varování týkající se ztráty dat: Nahraný obsah paměti může být zničen nebo smazán v důsledku chybného ovládání přístroje, poruchy nebo v průběhu opravy. Doporučujeme zálohovat a uložit důležitý obsah na jiné médium, jako je např. pevný disk počítače. Společnost Olympus nenese odpovědnost za poškození nebo jakékoli škody vzniklé v důsledku ztráty dat způsobené poruchou produktu, opravy provedené jiným subjektem než společností Olympus nebo autorizovaným servisním střediskem Olympus či z jiných důvodů. Zacházení s diktafonem f Varování: Nepoužívejte diktafon v přítomnosti hořlavých či výbušných plynů. Udržujte diktafon mimo dosah dětí a kojenců. Vždy používejte a uchovávejte diktafon mimo dosah malých dětí a kojenců, abyste zabránili následujícím nebezpečným situacím, které by mohly způsobit vážné zranění: 1 Zapletení do řemínku diktafonu a možné zaškrcení. 2 Náhodné spolknutí baterie, karty či jiných malých součástí. 3 Náhodné poranění pohyblivými součástmi diktafonu. Nepoužívejte ani neuchovávejte diktafon na prašných či vlhkých místech. Nerozebírejte, neopravujte ani neupravujte přístroj sami. Používejte pouze paměťové karty microsd/microsdhc. Nikdy nepoužívejte karty jiných typů. Pokud do diktafonu omylem vložíte kartu jiného typu, navštivte autorizovaného dodavatele nebo servisní středisko. Nepokoušejte se vyjmout kartu silou. Nepoužívejte přístroj během řízení nebo jízdy ve vozidle (např. na jízdním kole, motocyklu nebo v automobilu). f Upozornění: Ihned přestaňte diktafon používat v případě, že začne vydávat neobvyklé zvuky či zápach nebo se z něj začne kouřit. Nikdy nevyjímejte baterie holýma rukama. Pokud tak učiníte, můžete způsobit požár nebo si popálit ruce. Buďte opatrní při zacházení s řemínkem. Při přenášení diktafonu dávejte pozor na řemínek. Snadno se může zachytit o okolní předměty a způsobit vážnou škodu. Neponechávejte diktafon tam, kde by mohl být vystaven extrémně vysokým teplotám. Mohlo by dojít k poškození některých součástí a v některých případech ke vznícení diktafonu. Při používání nabíječky či napájecího adaptéru je nezakrývejte (například dekou). Mohlo by dojít k přehřátí a k požáru. Zacházejte s diktafonem opatrně, abyste si nezpůsobili nízkoteplotní popáleniny. Pokud diktafon obsahuje kovové části, přehřátí může způsobit nízkoteplotní popáleniny. Poznámka: 5

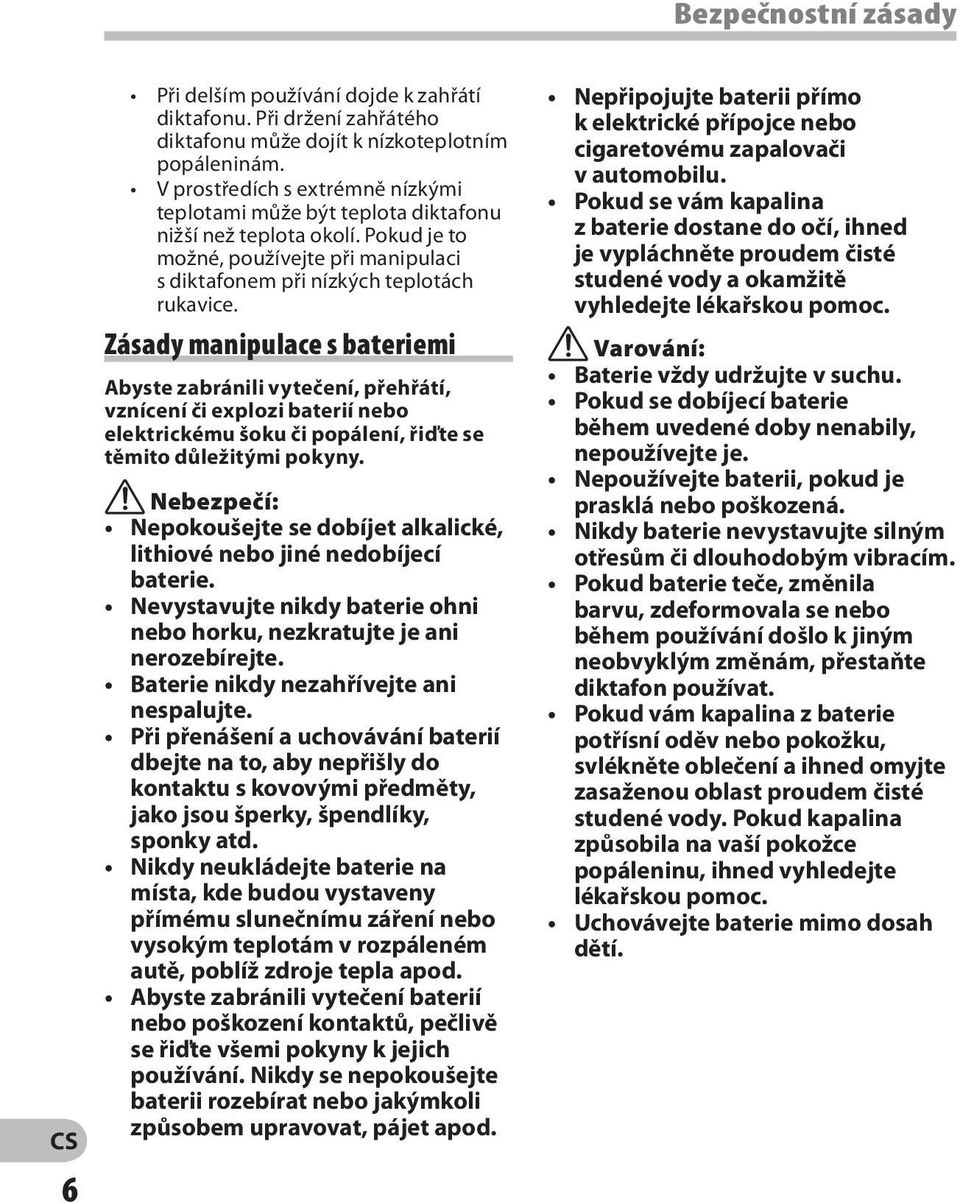

6 Bezpečnostní zásady 6 Při delším používání dojde k zahřátí diktafonu. Při držení zahřátého diktafonu může dojít k nízkoteplotním popáleninám. V prostředích s extrémně nízkými teplotami může být teplota diktafonu nižší než teplota okolí. Pokud je to možné, používejte při manipulaci s diktafonem při nízkých teplotách rukavice. Zásady manipulace s bateriemi Abyste zabránili vytečení, přehřátí, vznícení či explozi baterií nebo elektrickému šoku či popálení, řiďte se těmito důležitými pokyny. f Nebezpečí: Nepokoušejte se dobíjet alkalické, lithiové nebo jiné nedobíjecí baterie. Nevystavujte nikdy baterie ohni nebo horku, nezkratujte je ani nerozebírejte. Baterie nikdy nezahřívejte ani nespalujte. Při přenášení a uchovávání baterií dbejte na to, aby nepřišly do kontaktu s kovovými předměty, jako jsou šperky, špendlíky, sponky atd. Nikdy neukládejte baterie na místa, kde budou vystaveny přímému slunečnímu záření nebo vysokým teplotám v rozpáleném autě, poblíž zdroje tepla apod. Abyste zabránili vytečení baterií nebo poškození kontaktů, pečlivě se řiďte všemi pokyny k jejich používání. Nikdy se nepokoušejte baterii rozebírat nebo jakýmkoli způsobem upravovat, pájet apod. Nepřipojujte baterii přímo k elektrické přípojce nebo cigaretovému zapalovači v automobilu. Pokud se vám kapalina z baterie dostane do očí, ihned je vypláchněte proudem čisté studené vody a okamžitě vyhledejte lékařskou pomoc. f Varování: Baterie vždy udržujte v suchu. Pokud se dobíjecí baterie během uvedené doby nenabily, nepoužívejte je. Nepoužívejte baterii, pokud je prasklá nebo poškozená. Nikdy baterie nevystavujte silným otřesům či dlouhodobým vibracím. Pokud baterie teče, změnila barvu, zdeformovala se nebo během používání došlo k jiným neobvyklým změnám, přestaňte diktafon používat. Pokud vám kapalina z baterie potřísní oděv nebo pokožku, svlékněte oblečení a ihned omyjte zasaženou oblast proudem čisté studené vody. Pokud kapalina způsobila na vaší pokožce popáleninu, ihned vyhledejte lékařskou pomoc. Uchovávejte baterie mimo dosah dětí.

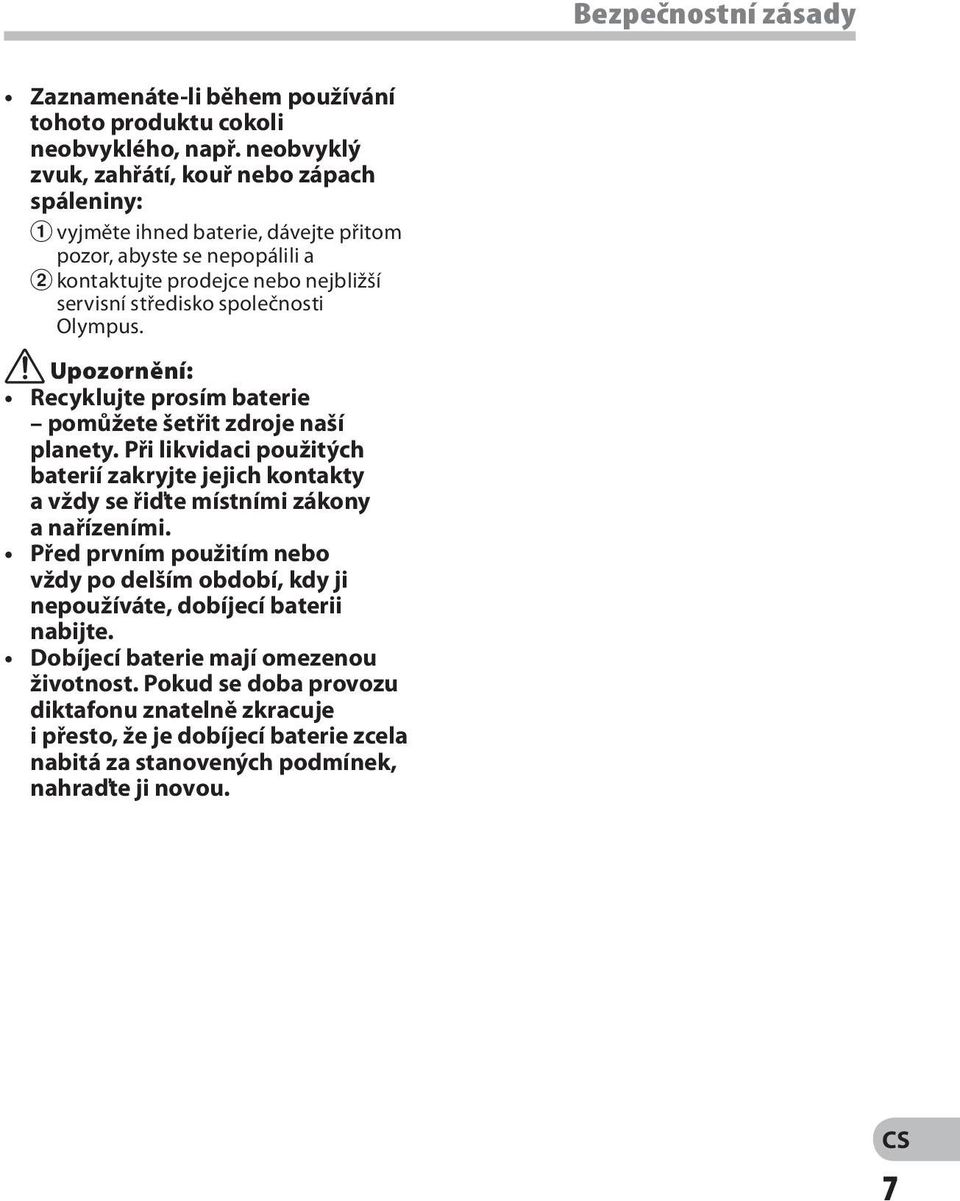

7 Bezpečnostní zásady Zaznamenáte-li během používání tohoto produktu cokoli neobvyklého, např. neobvyklý zvuk, zahřátí, kouř nebo zápach spáleniny: 1 vyjměte ihned baterie, dávejte přitom pozor, abyste se nepopálili a 2 kontaktujte prodejce nebo nejbližší servisní středisko společnosti Olympus. f Upozornění: Recyklujte prosím baterie pomůžete šetřit zdroje naší planety. Při likvidaci použitých baterií zakryjte jejich kontakty a vždy se řiďte místními zákony a nařízeními. Před prvním použitím nebo vždy po delším období, kdy ji nepoužíváte, dobíjecí baterii nabijte. Dobíjecí baterie mají omezenou životnost. Pokud se doba provozu diktafonu znatelně zkracuje i přesto, že je dobíjecí baterie zcela nabitá za stanovených podmínek, nahraďte ji novou. 7

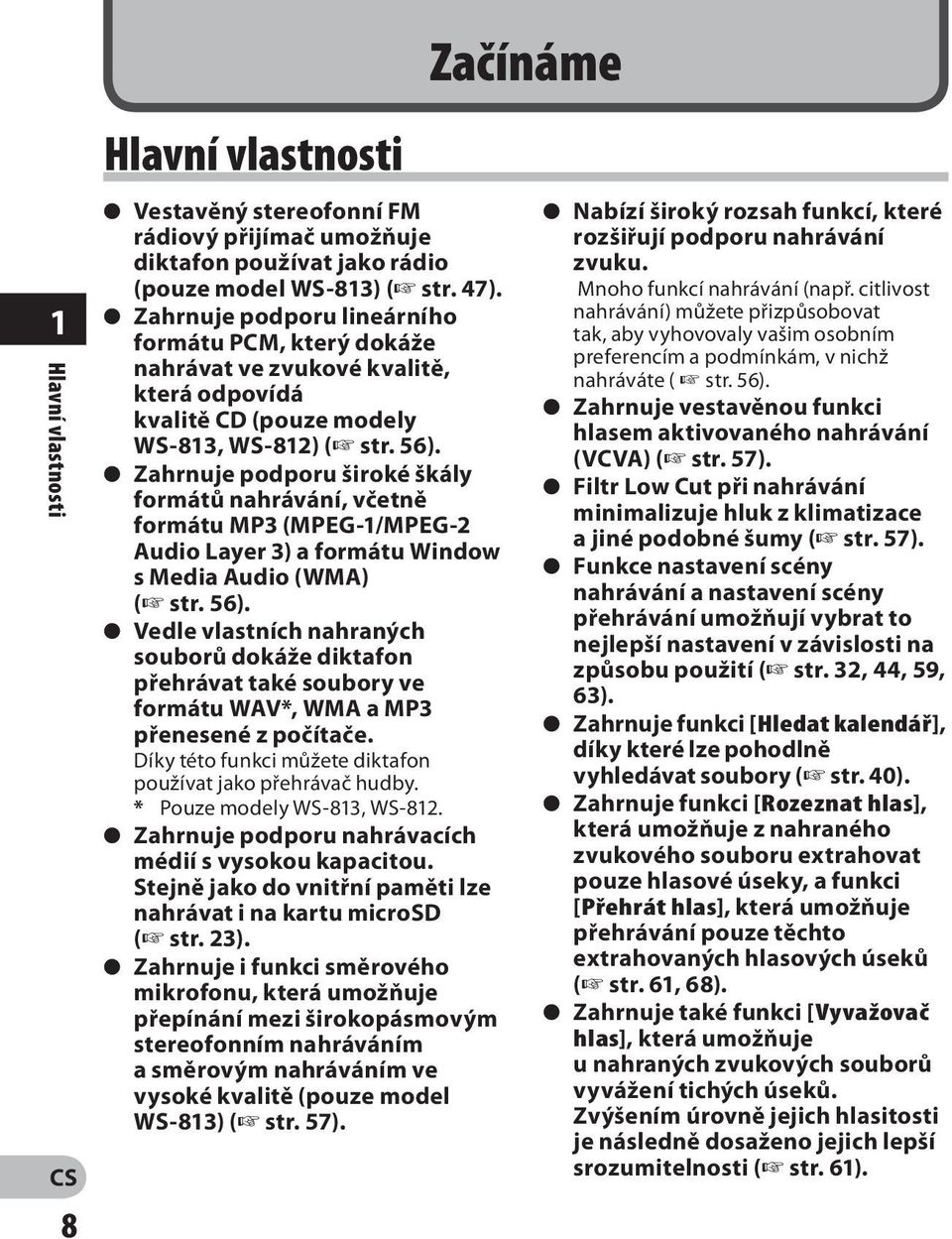

8 Začínáme 1 Hlavní vlastnosti 8 Hlavní vlastnosti s Vestavěný stereofonní FM rádiový přijímač umožňuje diktafon používat jako rádio (pouze model WS-813) ( str. 47). s Zahrnuje podporu lineárního formátu PCM, který dokáže nahrávat ve zvukové kvalitě, která odpovídá kvalitě CD (pouze modely WS-813, WS-812) ( str. 56). s Zahrnuje podporu široké škály formátů nahrávání, včetně formátu MP3 (MPEG-1/MPEG-2 Audio Layer 3) a formátu Window s Media Audio (WMA) ( str. 56). s Vedle vlastních nahraných souborů dokáže diktafon přehrávat také soubory ve formátu WAV*, WMA a MP3 přenesené z počítače. Díky této funkci můžete diktafon používat jako přehrávač hudby. * Pouze modely WS-813, WS-812. s Zahrnuje podporu nahrávacích médií s vysokou kapacitou. Stejně jako do vnitřní paměti lze nahrávat i na kartu microsd ( str. 23). s Zahrnuje i funkci směrového mikrofonu, která umožňuje přepínání mezi širokopásmovým stereofonním nahráváním a směrovým nahráváním ve vysoké kvalitě (pouze model WS-813) ( str. 57). s Nabízí široký rozsah funkcí, které rozšiřují podporu nahrávání zvuku. Mnoho funkcí nahrávání (např. citlivost nahrávání) můžete přizpůsobovat tak, aby vyhovovaly vašim osobním preferencím a podmínkám, v nichž nahráváte ( str. 56). s Zahrnuje vestavěnou funkci hlasem aktivovaného nahrávání (VCVA) ( str. 57). s Filtr Low Cut při nahrávání minimalizuje hluk z klimatizace a jiné podobné šumy ( str. 57). s Funkce nastavení scény nahrávání a nastavení scény přehrávání umožňují vybrat to nejlepší nastavení v závislosti na způsobu použití ( str. 32, 44, 59, 63). s Zahrnuje funkci [Hledat kalendář], díky které lze pohodlně vyhledávat soubory ( str. 40). s Zahrnuje funkci [Rozeznat hlas], která umožňuje z nahraného zvukového souboru extrahovat pouze hlasové úseky, a funkci [Přehrát hlas], která umožňuje přehrávání pouze těchto extrahovaných hlasových úseků ( str. 61, 68). s Zahrnuje také funkci [Vyvažovač hlas], která umožňuje u nahraných zvukových souborů vyvážení tichých úseků. Zvýšením úrovně jejich hlasitosti je následně dosaženo jejich lepší srozumitelnosti ( str. 61).

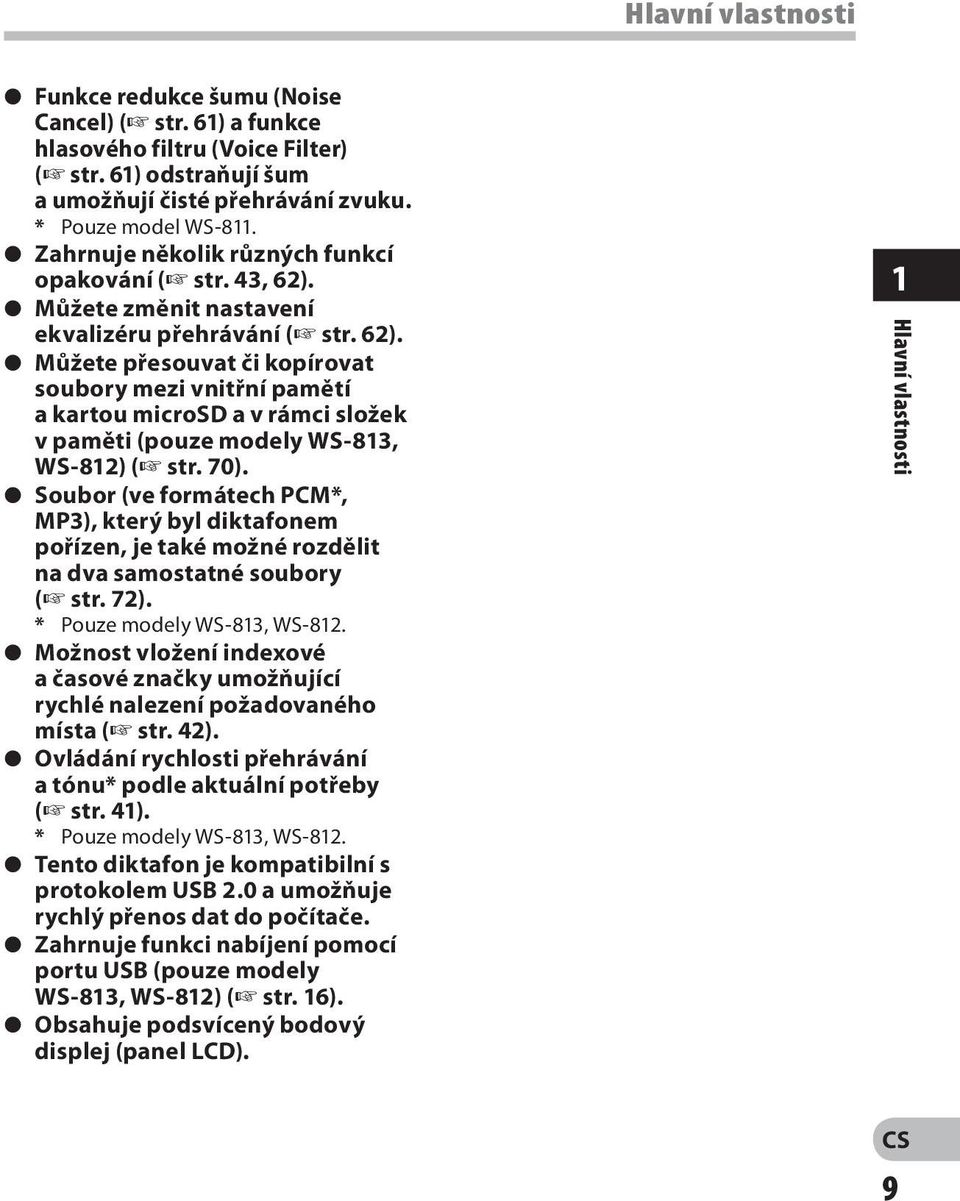

9 Hlavní vlastnosti s Funkce redukce šumu (Noise Cancel) ( str. 61) a funkce hlasového filtru (Voice Filter) ( str. 61) odstraňují šum a umožňují čisté přehrávání zvuku. * Pouze model WS-811. s Zahrnuje několik různých funkcí opakování ( str. 43, 62). s Můžete změnit nastavení ekvalizéru přehrávání ( str. 62). s Můžete přesouvat či kopírovat soubory mezi vnitřní pamětí a kartou microsd a v rámci složek v paměti (pouze modely WS-813, WS-812) ( str. 70). s Soubor (ve formátech PCM*, MP3), který byl diktafonem pořízen, je také možné rozdělit na dva samostatné soubory ( str. 72). * Pouze modely WS-813, WS-812. s Možnost vložení indexové a časové značky umožňující rychlé nalezení požadovaného místa ( str. 42). s Ovládání rychlosti přehrávání a tónu* podle aktuální potřeby ( str. 41). * Pouze modely WS-813, WS-812. s Tento diktafon je kompatibilní s protokolem USB 2.0 a umožňuje rychlý přenos dat do počítače. s Zahrnuje funkci nabíjení pomocí portu USB (pouze modely WS-813, WS-812) ( str. 16). s Obsahuje podsvícený bodový displej (panel LCD). 1 Hlavní vlastnosti 9

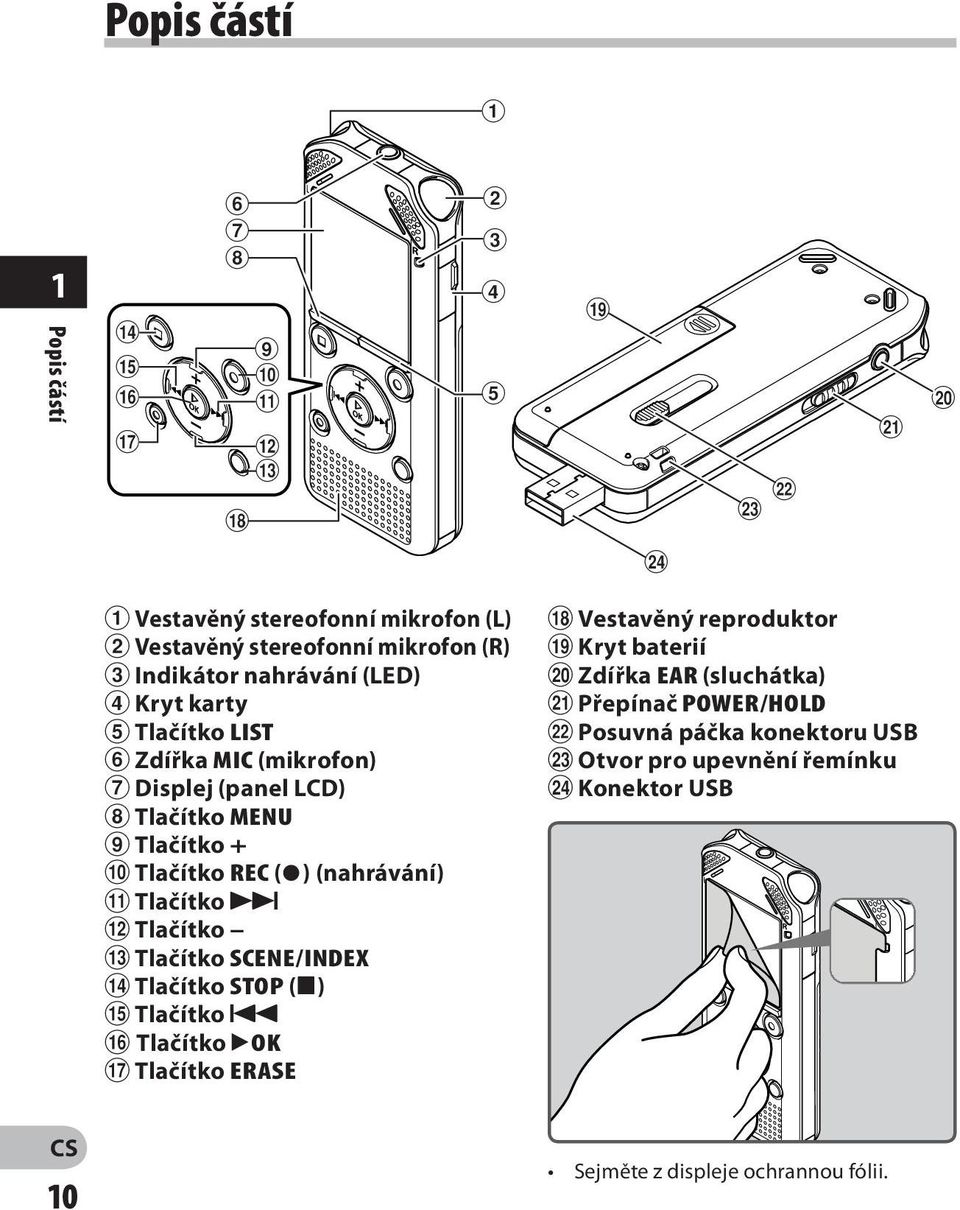

10 Popis částí 1 1 Popis částí $ % ^ & * 9 # ( q = - ) w 1 Vestavěný stereofonní mikrofon (L) 2 Vestavěný stereofonní mikrofon (R) 3 Indikátor nahrávání (LED) 4 Kryt karty 5 Tlačítko LIST 6 Zdířka MIC (mikrofon) 7 Displej (panel LCD) 8 Tlačítko MENU 9 Tlačítko + 0 Tlačítko REC (s) (nahrávání)! Tlačítko Tlačítko # Tlačítko SCENE/INDEX $ Tlačítko STOP (4) % Tlačítko 0 ^ Tlačítko `OK & Tlačítko ERASE * Vestavěný reproduktor ( Kryt baterií ) Zdířka EAR (sluchátka) - Přepínač POWER/HOLD = Posuvná páčka konektoru USB q Otvor pro upevnění řemínku w Konektor USB 10 Sejměte z displeje ochrannou fólii.

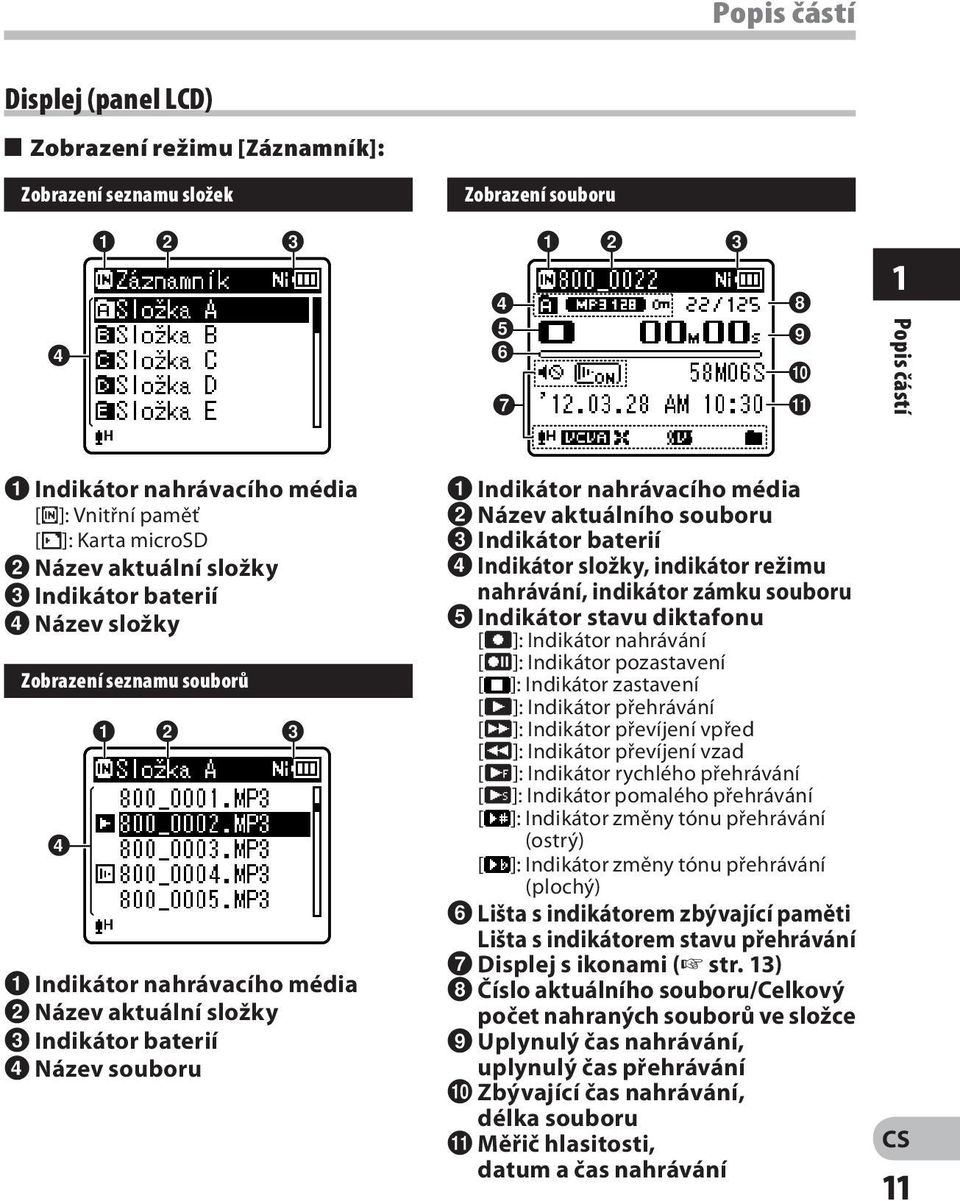

11 Popis částí Displej (panel LCD) 4 Zobrazení režimu [Záznamník]: Zobrazení seznamu složek Zobrazení souboru ! 1 Popis částí 1 Indikátor nahrávacího média [l]: Vnitřní paměť [m]: Karta microsd 2 Název aktuální složky 3 Indikátor baterií 4 Název složky Zobrazení seznamu souborů Indikátor nahrávacího média 2 Název aktuální složky 3 Indikátor baterií 4 Název souboru 1 Indikátor nahrávacího média 2 Název aktuálního souboru 3 Indikátor baterií 4 Indikátor složky, indikátor režimu nahrávání, indikátor zámku souboru 5 Indikátor stavu diktafonu [K]: Indikátor nahrávání [ ]: Indikátor pozastavení [ ]: Indikátor zastavení [ ]: Indikátor přehrávání [ß]: Indikátor převíjení vpřed [ ]: Indikátor převíjení vzad [N]: Indikátor rychlého přehrávání [M]: Indikátor pomalého přehrávání [ ]: Indikátor změny tónu přehrávání (ostrý) [ ]: Indikátor změny tónu přehrávání (plochý) 6 Lišta s indikátorem zbývající paměti Lišta s indikátorem stavu přehrávání 7 Displej s ikonami ( str. 13) 8 Číslo aktuálního souboru/celkový počet nahraných souborů ve složce 9 Uplynulý čas nahrávání, uplynulý čas přehrávání 0 Zbývající čas nahrávání, délka souboru! Měřič hlasitosti, datum a čas nahrávání 11

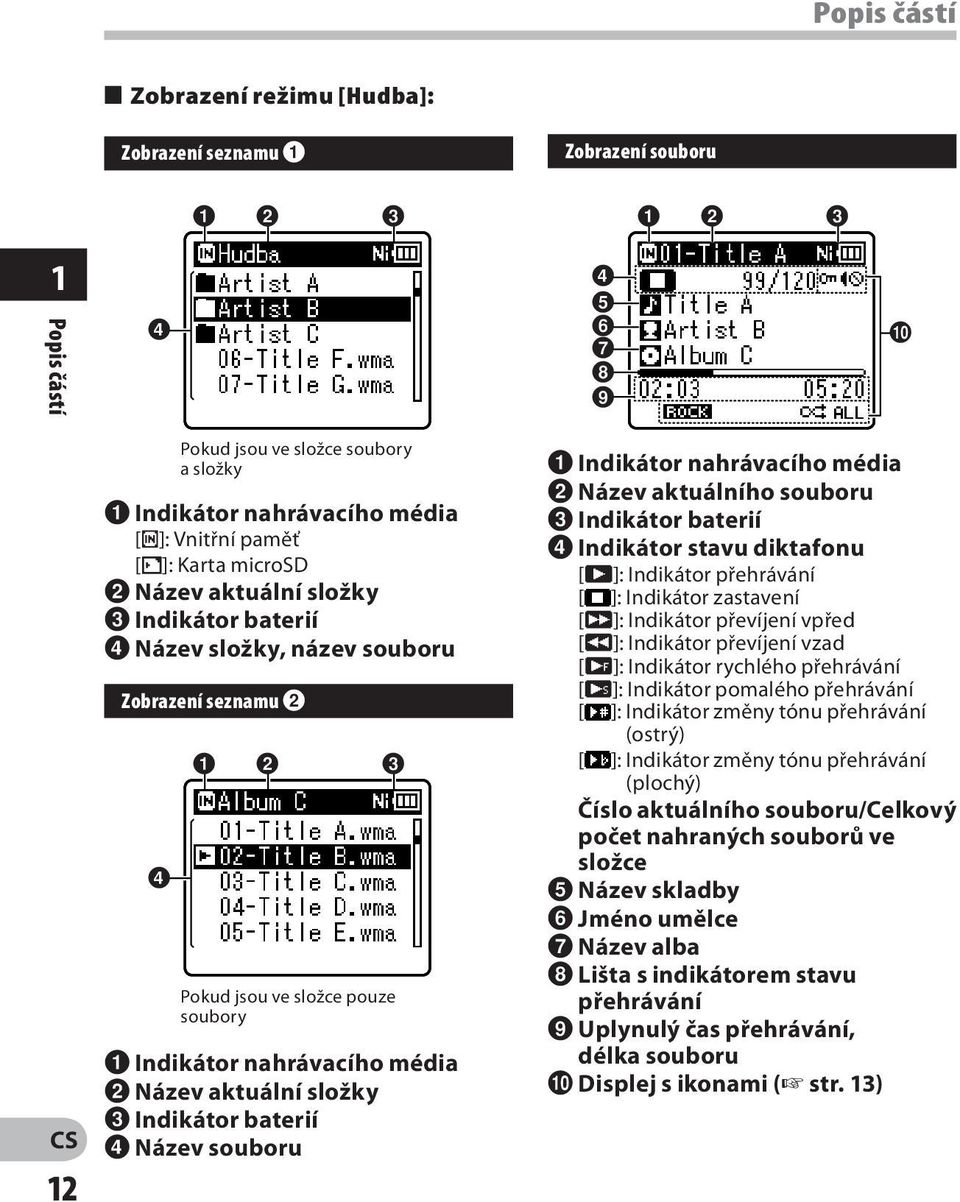

12 Popis částí 4 Zobrazení režimu [Hudba]: Zobrazení seznamu 1 Zobrazení souboru Popis částí Indikátor nahrávacího média [l]: Vnitřní paměť [m]: Karta microsd 2 Název aktuální složky 3 Indikátor baterií 4 Název složky, název souboru 4 Pokud jsou ve složce soubory a složky Zobrazení seznamu Pokud jsou ve složce pouze soubory 1 Indikátor nahrávacího média 2 Název aktuální složky 3 Indikátor baterií 4 Název souboru 1 Indikátor nahrávacího média 2 Název aktuálního souboru 3 Indikátor baterií 4 Indikátor stavu diktafonu [ ]: Indikátor přehrávání [ ]: Indikátor zastavení [ß]: Indikátor převíjení vpřed [ ]: Indikátor převíjení vzad [N]: Indikátor rychlého přehrávání [M]: Indikátor pomalého přehrávání [ ]: Indikátor změny tónu přehrávání (ostrý) [ ]: Indikátor změny tónu přehrávání (plochý) Číslo aktuálního souboru/celkový počet nahraných souborů ve složce 5 Název skladby 6 Jméno umělce 7 Název alba 8 Lišta s indikátorem stavu přehrávání 9 Uplynulý čas přehrávání, délka souboru 0 Displej s ikonami ( str. 13)

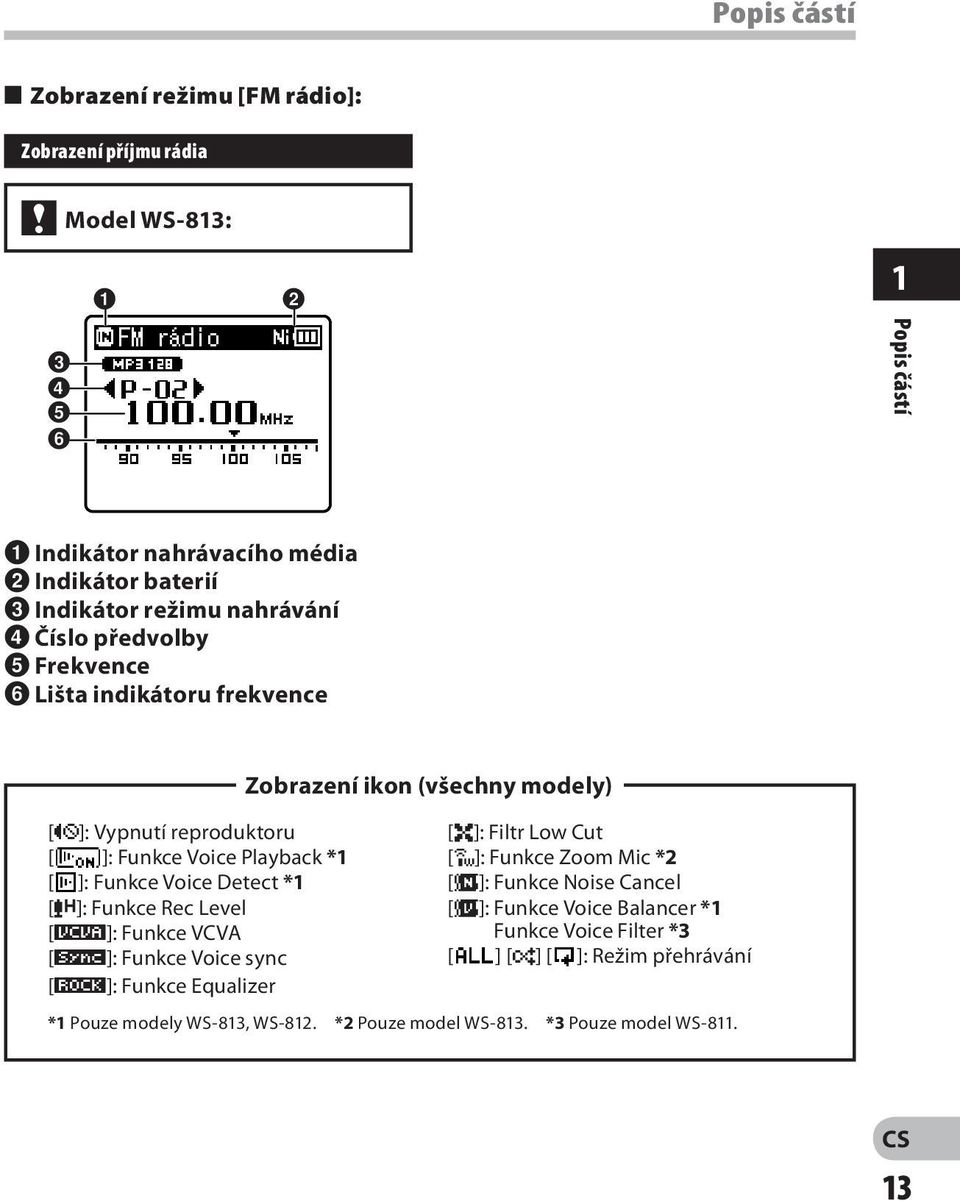

13 Popis částí 4 Zobrazení režimu [FM rádio]: Zobrazení příjmu rádia Model WS-813: Popis částí 1 Indikátor nahrávacího média 2 Indikátor baterií 3 Indikátor režimu nahrávání 4 Číslo předvolby 5 Frekvence 6 Lišta indikátoru frekvence [Ø]: Vypnutí reproduktoru [ ]: Funkce Voice Playback *1 [ ]: Funkce Voice Detect *1 [?]: Funkce Rec Level [û]: Funkce VCVA [Æ]: Funkce Voice sync [ù]: Funkce Equalizer Zobrazení ikon (všechny modely) [0]: Filtr Low Cut [ ]: Funkce Zoom Mic *2 [%]: Funkce Noise Cancel [$]: Funkce Voice Balancer *1 Funkce Voice Filter *3 [ ] [á] [ ]: Režim přehrávání *1 Pouze modely WS-813, WS-812. *2 Pouze model WS-813. *3 Pouze model WS

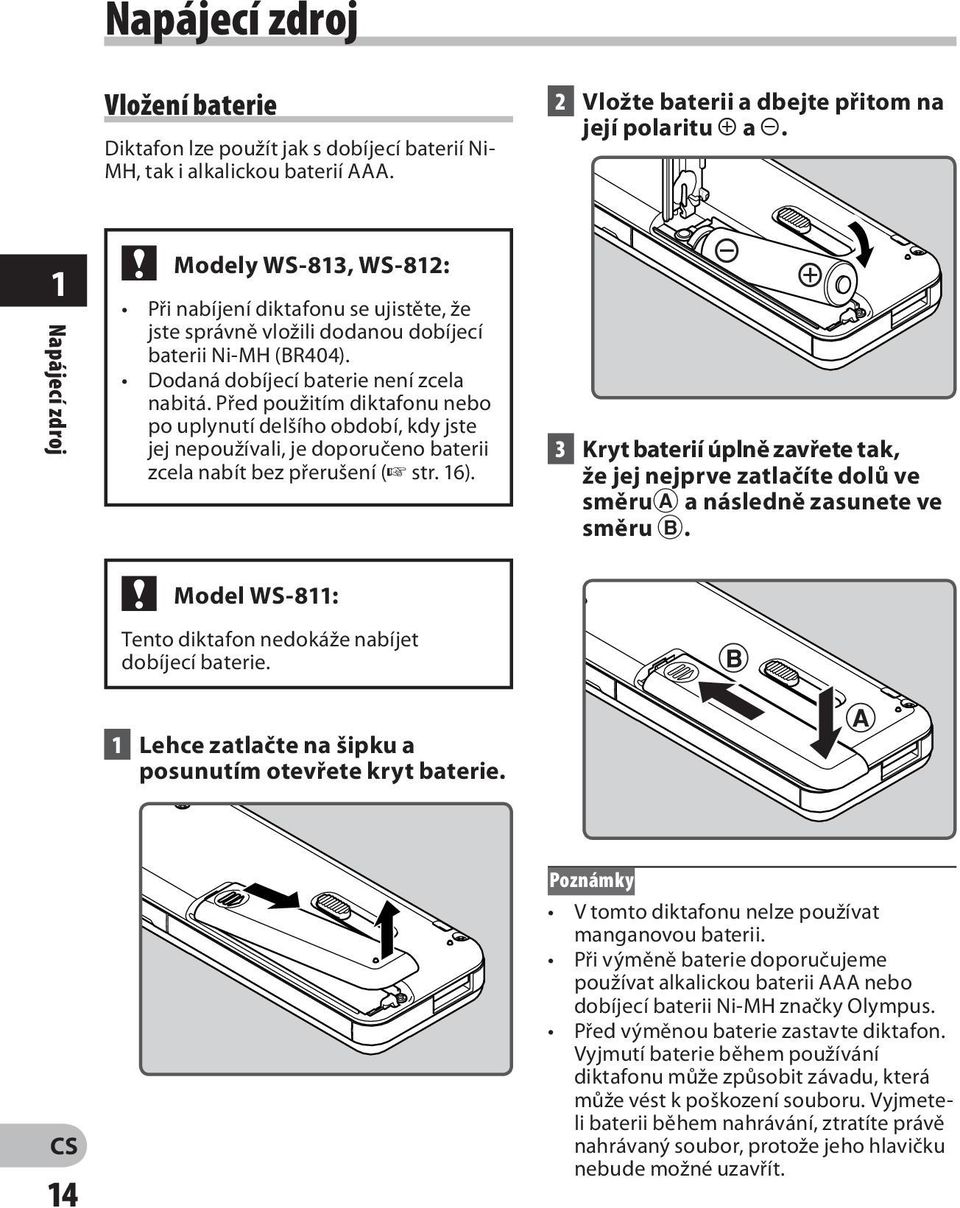

14 Napájecí zdroj Vložení baterie Diktafon lze použít jak s dobíjecí baterií Ni- MH, tak i alkalickou baterií AAA. 2 Vložte baterii a dbejte přitom na její polaritu = a -. 1 Napájecí zdroj Modely WS-813, WS-812: Při nabíjení diktafonu se ujistěte, že jste správně vložili dodanou dobíjecí baterii Ni-MH (BR404). Dodaná dobíjecí baterie není zcela nabitá. Před použitím diktafonu nebo po uplynutí delšího období, kdy jste jej nepoužívali, je doporučeno baterii zcela nabít bez přerušení ( str. 16). 3 Kryt baterií úplně zavřete tak, že jej nejprve zatlačíte dolů ve směrua a následně zasunete ve směru B. Model WS-811: Tento diktafon nedokáže nabíjet dobíjecí baterie. 1 Lehce zatlačte na šipku a posunutím otevřete kryt baterie. 14 Poznámky V tomto diktafonu nelze používat manganovou baterii. Při výměně baterie doporučujeme používat alkalickou baterii AAA nebo dobíjecí baterii Ni-MH značky Olympus. Před výměnou baterie zastavte diktafon. Vyjmutí baterie během používání diktafonu může způsobit závadu, která může vést k poškození souboru. Vyjmeteli baterii během nahrávání, ztratíte právě nahrávaný soubor, protože jeho hlavičku nebude možné uzavřít.

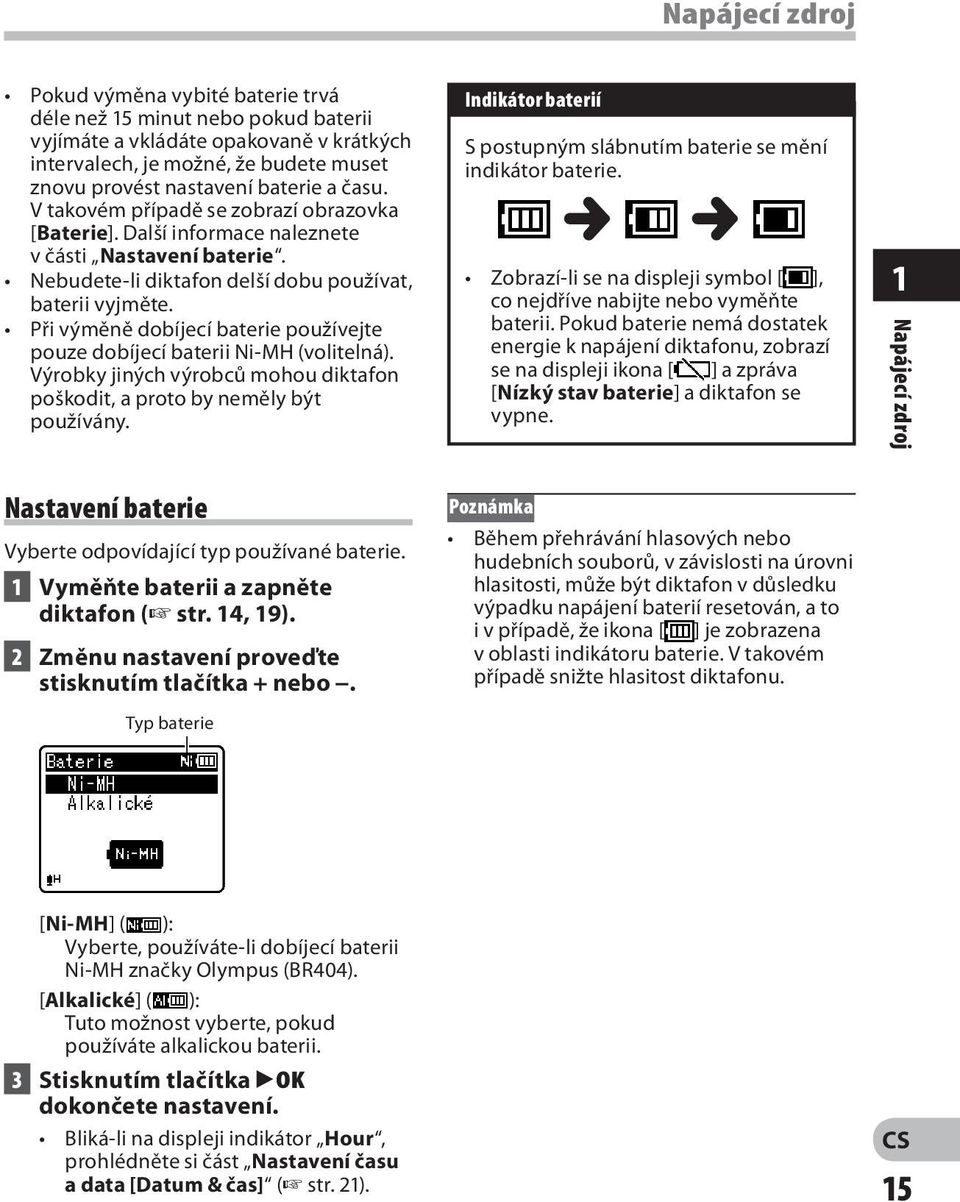

15 Napájecí zdroj Pokud výměna vybité baterie trvá déle než 15 minut nebo pokud baterii vyjímáte a vkládáte opakovaně v krátkých intervalech, je možné, že budete muset znovu provést nastavení baterie a času. V takovém případě se zobrazí obrazovka [Baterie]. Další informace naleznete v části Nastavení baterie. Nebudete-li diktafon delší dobu používat, baterii vyjměte. Při výměně dobíjecí baterie používejte pouze dobíjecí baterii Ni-MH (volitelná). Výrobky jiných výrobců mohou diktafon poškodit, a proto by neměly být používány. Indikátor baterií S postupným slábnutím baterie se mění indikátor baterie. Zobrazí-li se na displeji symbol [ ], co nejdříve nabijte nebo vyměňte baterii. Pokud baterie nemá dostatek energie k napájení diktafonu, zobrazí se na displeji ikona [ ] a zpráva [Nízký stav baterie] a diktafon se vypne. 1 Napájecí zdroj Nastavení baterie Vyberte odpovídající typ používané baterie. 1 Vyměňte baterii a zapněte diktafon ( str. 14, 19). 2 Změnu nastavení proveďte stisknutím tlačítka + nebo. Typ baterie Poznámka Během přehrávání hlasových nebo hudebních souborů, v závislosti na úrovni hlasitosti, může být diktafon v důsledku výpadku napájení baterií resetován, a to i v případě, že ikona [ ] je zobrazena v oblasti indikátoru baterie. V takovém případě snižte hlasitost diktafonu. [Ni-MH] ( ): Vyberte, používáte-li dobíjecí baterii Ni-MH značky Olympus (BR404). [Alkalické] ( ): Tuto možnost vyberte, pokud používáte alkalickou baterii. 3 Stisknutím tlačítka `OK dokončete nastavení. Bliká-li na displeji indikátor Hour, prohlédněte si část Nastavení času a data [Datum & čas] ( str. 21). 15

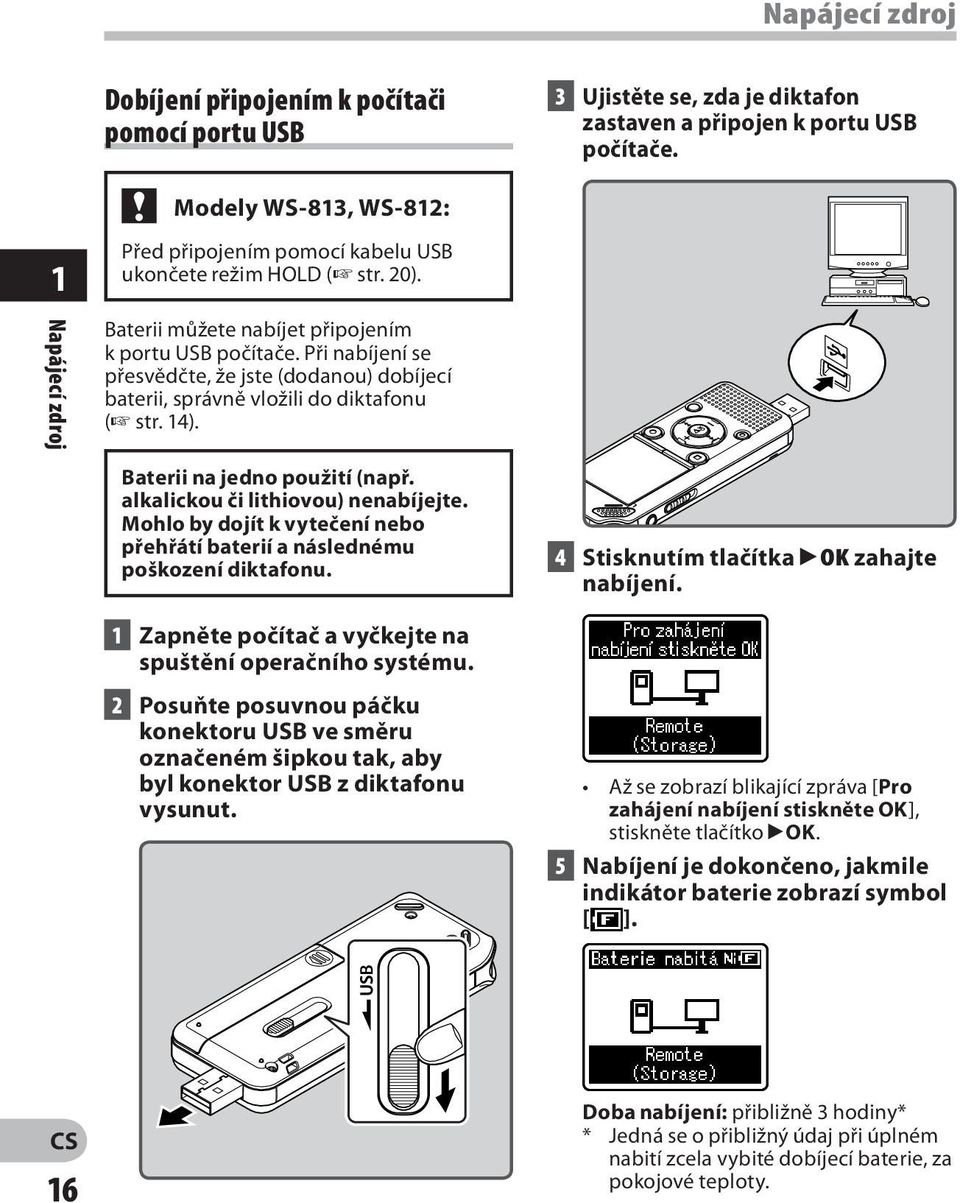

16 Napájecí zdroj Dobíjení připojením k počítači pomocí portu USB 3 Ujistěte se, zda je diktafon zastaven a připojen k portu USB počítače. Modely WS-813, WS-812: 1 Před připojením pomocí kabelu USB ukončete režim HOLD ( str. 20). Napájecí zdroj Baterii můžete nabíjet připojením k portu USB počítače. Při nabíjení se přesvědčte, že jste (dodanou) dobíjecí baterii, správně vložili do diktafonu ( str. 14). Baterii na jedno použití (např. alkalickou či lithiovou) nenabíjejte. Mohlo by dojít k vytečení nebo přehřátí baterií a následnému poškození diktafonu. 1 Zapněte počítač a vyčkejte na spuštění operačního systému. 2 Posuňte posuvnou páčku konektoru USB ve směru označeném šipkou tak, aby byl konektor USB z diktafonu vysunut. 4 Stisknutím tlačítka `OK zahajte nabíjení. Až se zobrazí blikající zpráva [Pro zahájení nabíjení stiskněte OK], stiskněte tlačítko `OK. 5 Nabíjení je dokončeno, jakmile indikátor baterie zobrazí symbol [ ]. 16 Doba nabíjení: přibližně 3 hodiny* * Jedná se o přibližný údaj při úplném nabití zcela vybité dobíjecí baterie, za pokojové teploty.

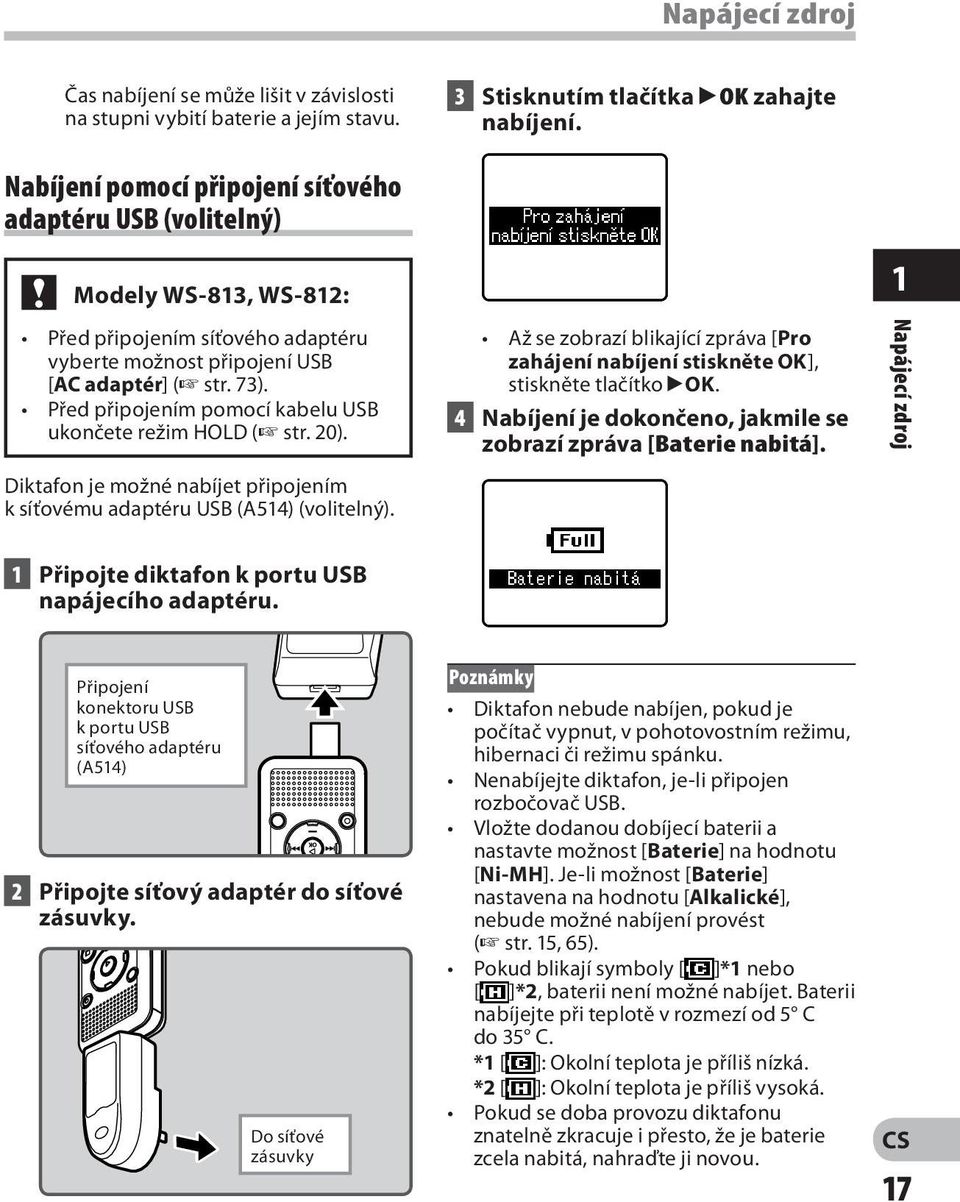

17 Napájecí zdroj Čas nabíjení se může lišit v závislosti na stupni vybití baterie a jejím stavu. 3 Stisknutím tlačítka `OK zahajte nabíjení. Nabíjení pomocí připojení síťového adaptéru USB (volitelný) Modely WS-813, WS-812: 1 Před připojením síťového adaptéru vyberte možnost připojení USB [AC adaptér] ( str. 73). Před připojením pomocí kabelu USB ukončete režim HOLD ( str. 20). Až se zobrazí blikající zpráva [Pro zahájení nabíjení stiskněte OK], stiskněte tlačítko `OK. 4 Nabíjení je dokončeno, jakmile se zobrazí zpráva [Baterie nabitá]. Napájecí zdroj Diktafon je možné nabíjet připojením k síťovému adaptéru USB (A514) (volitelný). 1 Připojte diktafon k portu USB napájecího adaptéru. Připojení konektoru USB k portu USB síťového adaptéru (A514) 2 Připojte síťový adaptér do síťové zásuvky. Do síťové zásuvky Poznámky Diktafon nebude nabíjen, pokud je počítač vypnut, v pohotovostním režimu, hibernaci či režimu spánku. Nenabíjejte diktafon, je-li připojen rozbočovač USB. Vložte dodanou dobíjecí baterii a nastavte možnost [Baterie] na hodnotu [Ni-MH]. Je-li možnost [Baterie] nastavena na hodnotu [Alkalické], nebude možné nabíjení provést ( str. 15, 65). Pokud blikají symboly [ ]*1 nebo [ ]*2, baterii není možné nabíjet. Baterii nabíjejte při teplotě v rozmezí od 5 C do 35 C. *1 [ ]: Okolní teplota je příliš nízká. *2 [ ]: Okolní teplota je příliš vysoká. Pokud se doba provozu diktafonu znatelně zkracuje i přesto, že je baterie zcela nabitá, nahraďte ji novou. 17

18 Napájecí zdroj 1 Napájecí zdroj Používejte vyhrazený kabel USB. Pokud bude použit kabel vyrobený jinou společností, může na diktafonu dojít k závadě. Nikdy také nepoužívejte tento vyhrazený kabel s produkty jiných společností. Pokud chcete nabíjet při nastavení volby [Composite], zvolte v nastavení připojení USB možnost [volitelný] a poté diktafon připojte k počítači. Pokud vyberete možnost [AC adaptér] na obrazovce [USB Connect], bude možné diktafon nabíjet ( str. 73). Upozornění týkající se dobíjecí baterie Před použitím dobíjecí baterie Ni-MH si pečlivě přečtěte níže uvedené popisy. Vybíjení: Pokud se dobíjecí baterie nepoužívá, samočinně se vybíjí. Před použitím baterii plně nabijte. Provozní teplota: Dobíjecí baterie je chemický produkt. Výkonnost dobíjecí baterie se může měnit, i když jsou používány v doporučeném rozpětí provozních teplot. Jedná se o přirozenou vlastnost těchto produktů. Doporučené rozpětí teplot: Při používání diktafonu: 0 C 42 C Nabíjení: 5 C 35 C Skladování po delší dobu: -20 C 30 C Používání dobíjecí baterie mimo doporučené teplotní rozmezí může mít za následek snížení její výkonnosti a životnosti. Pokud diktafon delší dobu nebudete používat, vyjměte dobíjecí baterii a uskladněte ji odděleně. Zabráníte tak možnému vytečení či zkorodování baterie. Poznámky Diktafon byl navržen tak, aby nabíjel baterii bez ohledu na úroveň jejího nabití. Nejlepších výsledků však dosáhnete, když nově zakoupenou dobíjecí baterii nebo baterii, která se delší dobu (déle než jeden měsíc) nepoužívala, opakovaně plně nabijete a vybijete (2 až 3krát). 18

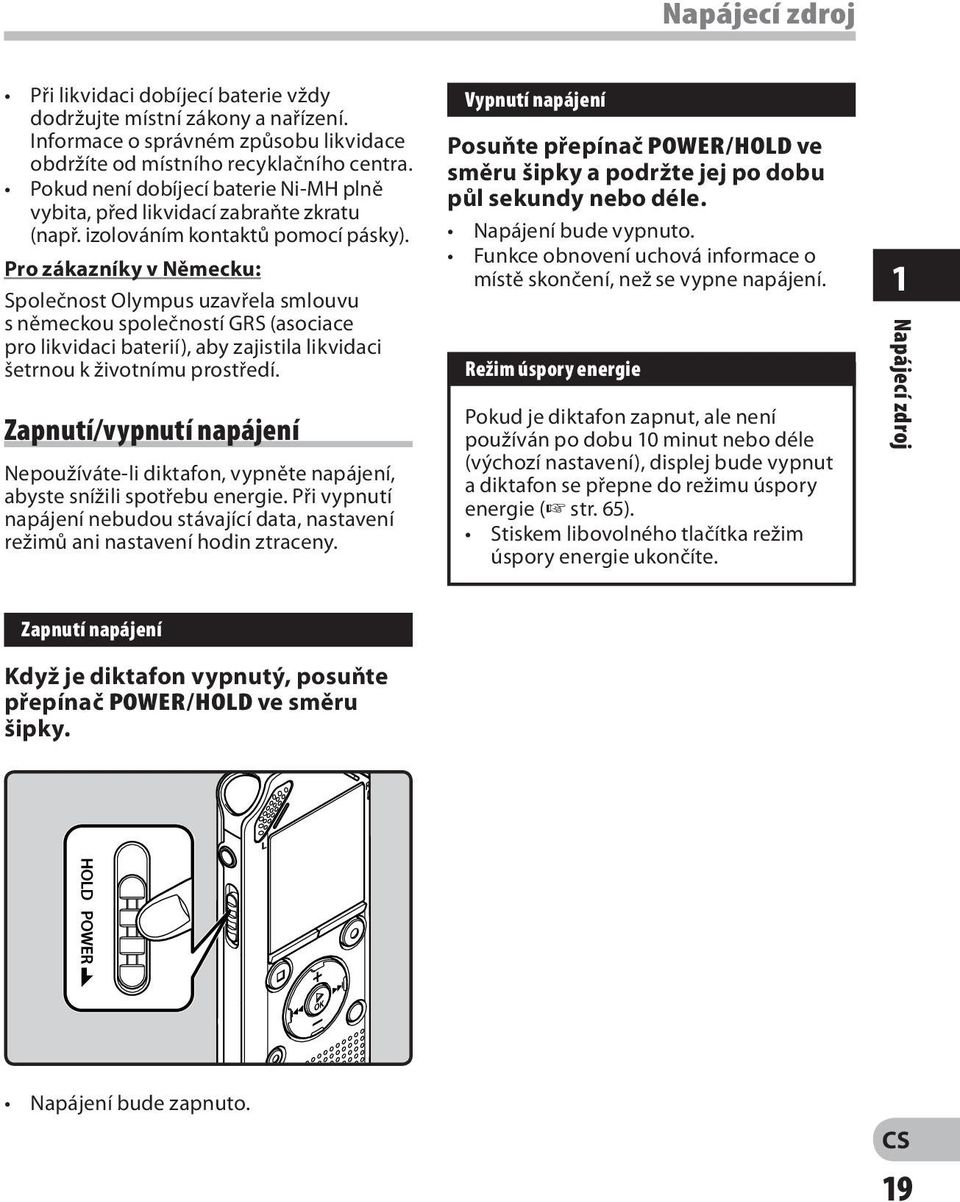

19 Napájecí zdroj Při likvidaci dobíjecí baterie vždy dodržujte místní zákony a nařízení. Informace o správném způsobu likvidace obdržíte od místního recyklačního centra. Pokud není dobíjecí baterie Ni-MH plně vybita, před likvidací zabraňte zkratu (např. izolováním kontaktů pomocí pásky). Pro zákazníky v Německu: Společnost Olympus uzavřela smlouvu s německou společností GRS (asociace pro likvidaci baterií), aby zajistila likvidaci šetrnou k životnímu prostředí. Zapnutí/vypnutí napájení Nepoužíváte-li diktafon, vypněte napájení, abyste snížili spotřebu energie. Při vypnutí napájení nebudou stávající data, nastavení režimů ani nastavení hodin ztraceny. Vypnutí napájení Posuňte přepínač POWER/HOLD ve směru šipky a podržte jej po dobu půl sekundy nebo déle. Napájení bude vypnuto. Funkce obnovení uchová informace o místě skončení, než se vypne napájení. Režim úspory energie Pokud je diktafon zapnut, ale není používán po dobu 10 minut nebo déle (výchozí nastavení), displej bude vypnut a diktafon se přepne do režimu úspory energie ( str. 65). Stiskem libovolného tlačítka režim úspory energie ukončíte. 1 Napájecí zdroj Zapnutí napájení Když je diktafon vypnutý, posuňte přepínač POWER/HOLD ve směru šipky. Napájení bude zapnuto. 19

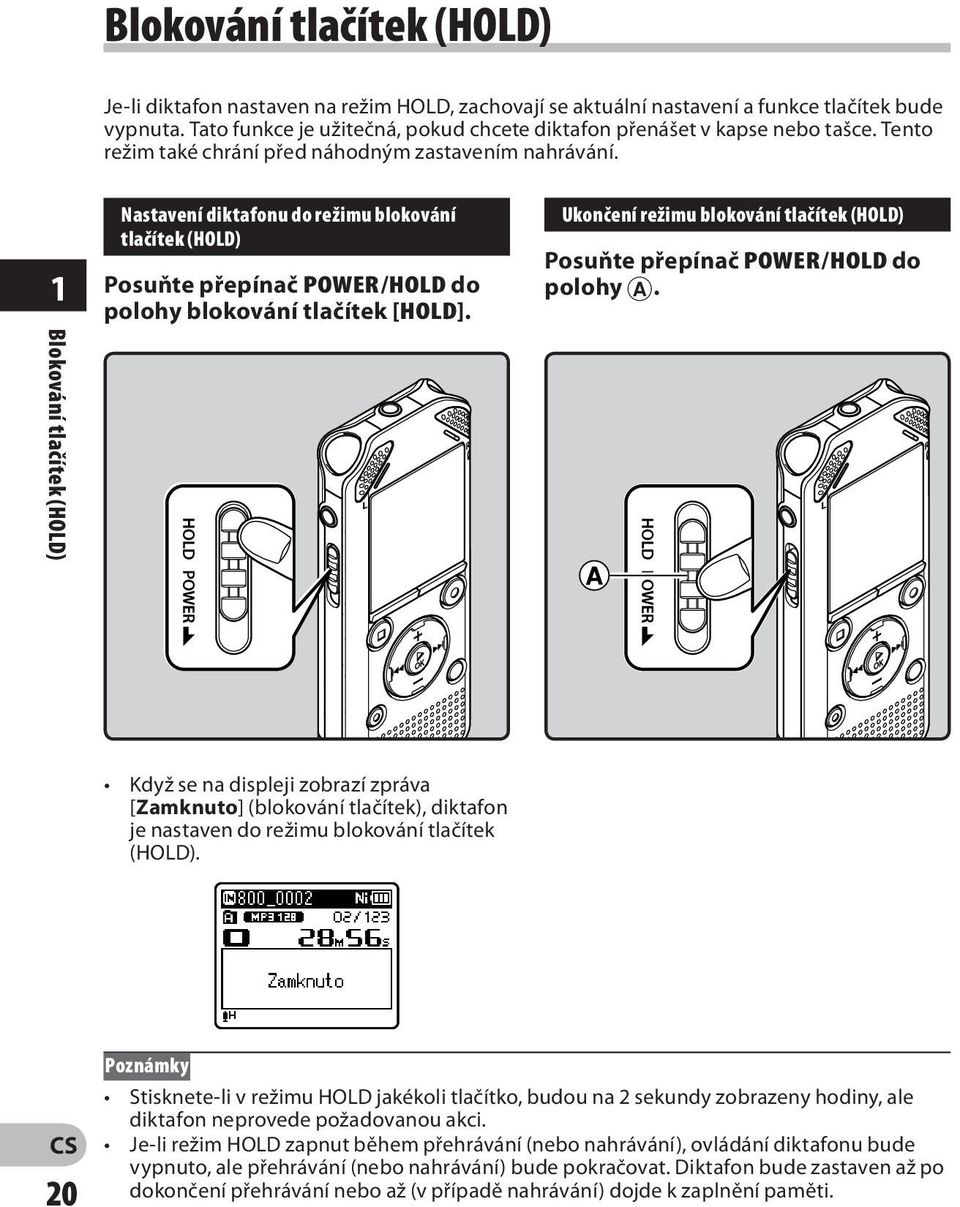

20 Blokování tlačítek (HOLD) Je-li diktafon nastaven na režim HOLD, zachovají se aktuální nastavení a funkce tlačítek bude vypnuta. Tato funkce je užitečná, pokud chcete diktafon přenášet v kapse nebo tašce. Tento režim také chrání před náhodným zastavením nahrávání. 1 Nastavení diktafonu do režimu blokování tlačítek (HOLD) Posuňte přepínač POWER/HOLD do polohy blokování tlačítek [HOLD]. Ukončení režimu blokování tlačítek (HOLD) Posuňte přepínač POWER/HOLD do polohy A. Blokování tlačítek (HOLD) Když se na displeji zobrazí zpráva [Zamknuto] (blokování tlačítek), diktafon je nastaven do režimu blokování tlačítek (HOLD). 20 Poznámky Stisknete-li v režimu HOLD jakékoli tlačítko, budou na 2 sekundy zobrazeny hodiny, ale diktafon neprovede požadovanou akci. Je-li režim HOLD zapnut během přehrávání (nebo nahrávání), ovládání diktafonu bude vypnuto, ale přehrávání (nebo nahrávání) bude pokračovat. Diktafon bude zastaven až po dokončení přehrávání nebo až (v případě nahrávání) dojde k zaplnění paměti.

21 Nastavení času a data [Datum & čas] Nastavíte-li před používáním diktafonu datum a čas, bude s každým nahraným souborem zaznamenána i informace o datu a čase pořízení. Počáteční nastavení data a času umožní snadnější správu souborů. Pokud používáte diktafon poprvé nebo při vložení baterie po delší proluce, bude zobrazena zpráva [Nastavte datum a čas]. Bliká-li indikátor Hour, proveďte nastavení od kroku 1. 2 Stisknutím tlačítka + nebo nastavte platné hodnoty. Stejným postupem pomocí tlačítek 9 a 0 zvolte další položku a pomocí tlačítek + nebo proveďte nastavení. Během nastavování hodin a minut můžete pomocí tlačítka LIST zvolit mezi 12hodinovým a 24hodinovým zobrazením. Např.: 10:38 P.M. 10:38 PM (Výchozí 22:38 nastavení) Během nastavení můžete stisknutím tlačítka LIST zvolit pořadí zobrazení položek Month, Day a Year. Příklad: March 24, M 24D 2012Y (Výchozí nastavení) 1 Nastavení času a data 24D 3M 2012Y Tlačítko + Tlačítko 9 0 Tlačítko `OK 2012Y 3M 24D 3 Stisknutím tlačítka `OK dokončete nastavení. 1 Stiskněte tlačítko 9 nebo 0 a vyberte položku, kterou chcete nastavit. Vyberte pomocí blikajícího kurzoru možnosti Hour, Minute, Year, Month a Day. Hodiny se spustí od nastaveného data a času. Ve chvíli, kdy mají být hodiny spuštěny, stiskněte tlačítko `OK. Poznámka Stisknete-li tlačítko `OK během procesu nastavení, diktafon uloží hodnoty, které byly nastaveny k tomuto okamžiku. 21

22 Nastavení času a data [Datum & čas] 1 Nastavení času a data Změna času a data Je-li diktafon zastaven, stisknutím a podržením tlačítka STOP (4) zobrazíte obrazovky [Datum a čas] a [Zbývá]. Není-li nastavení aktuálního data a času správné, nastavte je pomocí níže uvedeného postupu. Tlačítko STOP (4) Tlačítko MENU Tlačítko + 3 Stisknutím tlačítka `OK přesuňte kurzor na položku, kterou chcete nastavit. Na displeji se zobrazí [Menu zařízení]. 4 Pomocí tlačítka + nebo zvolte možnost [Datum & čas]. 5 Stiskněte tlačítko `OK. Na displeji se zobrazí nabídka [Datum & čas]. Blikající indikátor Hour oznamuje začátek procedury nastavení času a data. Tlačítko 9 0 Tlačítko `OK 1 Je-li diktafon zastaven, stiskněte tlačítko MENU. Na displeji se zobrazí nabídka ( str. 53). 2 Stisknutím tlačítek + nebo vyberte kartu [Menu zařízení]. Zobrazení nabídky lze změnit posunutím kursoru karty nastavení. Následující kroky jsou stejné jako kroky 1 až 3 v části Nastavení času a data [Datum & čas] ( str. 21). 6 Stisknutím tlačítka STOP (4) zavřete obrazovku s nabídkou. 22

23 Vložení a vyjmutí karty microsd Termín microsd používaný v návodu k použití se vztahuje na karty microsd i microsdhc. Diktafon umožňuje nejen ukládání dat do vnitřní paměti, ale také na běžně dostupné karty microsd. Vložení karty microsd 1 Zatímco je diktafon zastaven, otevřete kryt karty. 2 Nasměrujte kartu microsd do správné polohy a zasuňte ji do slotu karty (viz obrázek). Při vkládání držte kartu microsd rovně. Vkládání karty microsd špatným směrem nebo šikmo může vést k poškození kontaktní plochy nebo zaseknutí karty. Pokud karta microsd není zcela zasunuta, nemusí být na ni data zaznamenávána. 3 Řádně uzavřete kryt karty. Po vložení karty microsd se zobrazí obrazovka výměny nahrávacích médií. 4 Chcete-li nahrávat na kartu microsd, stiskněte tlačítko + nebo a vyberte možnost [Ano]. 1 Vložení a vyjmutí karty microsd 5 Stisknutím tlačítka `OK dokončete nastavení. 23

24 Vložení a vyjmutí karty microsd 1 Vložení a vyjmutí karty microsd Poznámky Výběr nahrávacího média je možné přepnout zpět na vnitřní paměť ( str. 65). Může se stát, že karty microsd, které byly zformátovány (inicializovány) v jiném zařízení (např. v počítači), nemusí být rozpoznány. Před použitím je naformátujte v tomto přístroji ( str. 74). Vyjmutí karty microsd 1 Zatímco je diktafon zastaven, otevřete kryt karty. 2 Kartu microsd uvolněte zatlačením dovnitř a nechejte ji lehce vysunout. Karta microsd je viditelně vysunuta ze slotu a může být bezpečně odebrána. Pokud vysunete kartu microsd a položka [Volba paměti] je nastavena na hodnotu [microsd karta], bude nastavení položky [Volba paměti] automaticky změněno na možnost [Zvolena interní paměť]. 3 Řádně uzavřete kryt karty. Poznámky Rychlé uhnutí prstem po zatlačení karty microsd dovnitř může vést k vymrštění karty z otvoru. Některé karty microsd nebo microsdhc nemusí být v závislosti na výrobci nebo typu karty diktafonem správně rozpoznány (kvůli problémům s kompatibilitou). Seznam karet microsd, jejichž funkčnost s diktafonem byla potvrzena za podmínek předepsaných společností Olympus, naleznete na stránkách společnosti Olympus. Webová stránka uvádí výrobce a typy karet microsd, jejichž kompatibilita byla potvrzena. Nicméně vás upozorňujeme, že neposkytujeme záruku na funkčnost karet microsd. Některé karty microsd nemusí být správně rozpoznány například kvůli takovým okolnostem, jako jsou změny v technických údajích výrobce. Pokud není karta microsd správně rozpoznána, vyjměte ji a poté opětovně zasuňte, abyste ověřili, zda bude diktafonem rozpoznána. Před použitím karty microsd si vždy přičtěte instrukce, které byly ke kartě přiloženy. Rychlost zpracování může být u některých typů karet microsd nižší. Výkon karty může být také snížen opakovaným zápisem a mazáním. Pokud k tomu dojte, přeformátujte kartu microsd ( str. 74). 24

25 Ovládání obrazovky [Domů] Diktafon lze kromě záznamu zvuku a přehrávání hudby používat také jako rádio*. * Pouze model WS-813. Tlačítko LIST Pokud je vybrán režim [Záznamník]: Diktafon se přepne do režimu [Záznamník]. Budete moci nahrávat a přehrávat soubory nahrané diktafonem ( str. 29, 36). Pokud je vybrán režim [Hudba]: 1 Tlačítka + Tlačítko `OK 1 Opakovaným stisknutím tlačítka LIST nastavte obrazovku [Domů]. Na displeji se zobrazí obrazovka [Domů]. Diktafon se přepne do režimu [Hudba] a bude možné přehrávat hudební soubory, které do něj byly přeneseny ( str. 36). Pokud je vybrána možnost [Hledat kalendář]*: Diktafon přejde do režimu [Hledat kalendář] a bude možné vyhledat soubory podle data jejich pořízení ( str. 40). * Pouze modely WS-813, WS-812 Ovládání obrazovky [Domů] 2 Stisknutím tlačítka + nebo zvolte požadovaný režim. Pokud je vybrána možnost [FM rádio]*: Diktafon se přepne do režimu [FM rádio] a budete moci poslouchat FM rádio ( str. 47). * Pouze model WS Stiskněte tlačítko `OK. Poznámka Během nahrávání nelze mezi režimy přepínat, aniž by bylo nahrávání zastaveno. 25

26 Poznámky o složkách 1 Vnitřní paměť nebo kartu microsd lze použít jako nahrávací médium. Zvukové a hudební soubory jsou rozděleny do složek pro zvukové nahrávky a složek pro přehrávání hudby a jsou ukládány pomocí stromové struktury. Informace o složkách pro zvukové nahrávky [Složka A] [Složka E] ve složce [Záznamník] jsou složky pro zvukové nahrávky. Při nahrávání můžete zvolit kteroukoli z těchto pěti složek. Poznámky o složkách Domů Režim můžete změnit na obrazovce [Domů]. Záznamník Složka A Složka Soubor 001 Složka B 002 Složka C 003 Složka D 004 Složka E Stane se místem pro nahrávání pomocí mikrofonu. Složka Rádio 200 V každé složce může být uloženo až 200 souborů. Pokud nahráváte z rádia, nahraný soubor bude automaticky uložen ve složce [Složka Rádio] (pouze model WS-813). 26 Poznámka Soubory a složky umístěné ve složce [Záznamník] nebudou v diktafonu zobrazeny.

27 Poznámky o složkách Informace o složkách pro přehrávání hudby Během přesouvání hudebních souborů do zařízení pomocí programu Windows Media Player se ve složce pro přehrávání hudby automaticky vytvoří nová složka, která má vícevrstvou strukturu (viz obrázek níže). Hudební soubory, které jsou ve stejné složce, mohou být nově uspořádány do preferovaného pořadí a znovu přehrávány ( str. 69). Domů Hudba První vrstva Umělec 01 Umělec 02 Druhá vrstva Album 01 Album Poznámky o složkách Umělec 03 Album V každé složce může být uloženo až 200 souborů. Celkem můžete v rámci složky [Hudba] vytvořit až 300* složek, včetně složky [Hudba]. * Model WS-811: 128 složek. Složka Soubor 27

28 Výběr složek a souborů Složky je možné měnit během přehrávání nebo když je diktafon zastaven. Bližší informace o vícevrstvé struktuře složek naleznete v části Informace o složkách ( str. 26). Obrazovka [Domů] Používání složek pro zvukové nahrávky 1 Výběr složek a souborů Například: WS-813 Zobrazení seznamu složek Zobrazení seznamu souborů Používání složek pro přehrávání hudby Zobrazení souboru Zobrazení seznamu složek (První vrstva) Zobrazení seznamu složek (Druhá vrstva) Zobrazení seznamu souborů Zobrazení souboru Pokud je vybrán režim [Hudba]. 28 Pohyb mezi vrstvami } Návrat: tlačítko LIST Každým stisknutím tohoto tlačítka přejdete o úroveň výše. Tlačítko 0 může v zobrazení složek sloužit také jako tlačítko LIST. Pokud při pohybu ve struktuře složek stisknete a podržíte tlačítko LIST, přejdete k zobrazení souborů. { Potvrzení: tlačítko `OK Každým stisknutím tohoto tlačítka otevřete vybraný soubor či složku zvolené v zobrazení seznamu a přejdete o úroveň níže. Tlačítko 9 může v zobrazení složek sloužit také jako tlačítko `OK. + a tlačítka Zvolte složku nebo soubor. Obrazovka [Domů]: Tato obrazovka umožňuje změnu režimu diktafonu ( str. 25). Zobrazení seznamu: Zobrazí se soubory a složky uložené v diktafonu. Zobrazení souboru: Zobrazí se informace o vybraném souboru. Diktafon je v pohotovostním režimu přehrávání.

29 Informace o nahrávání Režim Před zahájením nahrávání zvolte složku mezi [&] až [*]. Do těchto pěti složek můžete třídit nahrávky podle jejich druhu. Složka [&] může například obsahovat osobní informace a složku ['] můžete vyhradit pro uchovávání obchodních informací. Tlačítko STOP (4) Tlačítko REC (s) [Režim záznamu] nelze měnit v pohotovostním režimu nahrávání nebo během nahrávání. Tuto konfiguraci proveďte, když je diktafon zastaven ( str. 56). Při správném stereofonním nahrávání je vestavěný stereofonní mikrofon umístěný nad displejem. Je-li mikrofon při nahrávání pod displejem, není správné stereofonní nahrávání možné, protože původní zvuk je nahráván s obrácenou fází. 3 Stisknutím tlačítka STOP (4) ukončíte nahrávání. Na displeji se zobrazí ikona [L]. 2 Režim 1 Zvolte složku pro nahrávání ( str. 26). 2 Stisknutím tlačítka REC (s) zahájíte nahrávání. Indikátor LED se rozsvítí a na displeji se zobrazí symbol [K]. Natočte mikrofon směrem ke zdroji, z nějž má být zvuk nahráván. a b c d e a Indikátor režimu nahrávání b Uplynulý čas nahrávání c Lišta s indikátorem zbývající paměti d Zbývající čas nahrávání e Měřič hlasitosti (mění se v závislosti na hlasitosti nahrávání a nastavení nahrávacích funkcí) f f Délka souboru Poznámky Abyste měli jistotu, že nepřijdete o začátek nahrávání, ověřte si, že indikátor LED nebo indikátor režimu jsou na displeji rozsvíceny. Je-li zbývající doba nahrávání méně než 60 sekund, začne indikátor LED blikat. Zkrátí-li se zbývající doba nahrávání na 30 nebo 10 sekund, bude indikátor blikat rychleji. 29

30 Režim 2 Režim Jakmile nebude možné v nahrávání pokračovat, zobrazí se zpráva [Složka plná]. Před nahráváním zvolte jinou složku nebo odstraňte nepotřebné soubory ( str. 45). Zaplní-li se kapacita paměti, zobrazí se zpráva [Paměť plná]. Před dalším nahráváním vymažte nepotřebné soubory ( str. 45). Pokud do diktafonu vložíte kartu microsd, ujistěte se, že jste potvrdili jako nahrávací médium možnost [Interní paměť] nebo [microsd karta], abyste neudělali chybu ( str. 65). Je-li tlačítko REC (s) stisknuto, pokud je zvolena jiná funkce než nahrávání, zobrazí se zpráva [Nelze nahrávat do této složky]. Vyberte složku z možností [Složka A] až [Složka E] a znovu zahajte nahrávání. Rychlost zpracování může být u některých typů karet microsd nižší. Výkon karty může být také snížen opakovaným zápisem a mazáním. Pokud k tomu dojte, přeformátujte kartu microsd ( str. 74). Před nahráváním doporučujeme naformátovat nahrávací médium v diktafonu ( str. 74). Model WS-813: V režimu [FM rádio] můžete nahrávat poslech FM rádia ( str. 47). Tento diktafon byl navržen tak, aby mohl nahrávat čistě a rovnoměrně, i když se hlasitost zvukového zdroje výrazně mění. Ještě větší zvukové kvality nahrávání však lze dosáhnout ruční úpravou hlasitosti nahrávání ( str. 56). 4 Je možné nahrát více než 2 GB dat: Modely WS-813, WS-812: Nahrávání bude pokračovat, i když objem jednoho souboru při nahrávání v lineárním formátu PCM překročí 2 GB. Data budou uložena jako samostatné soubory po 2 GB. Během přehrávání budou přehrána jako samostatné soubory. Pokud nahrávání překročí 2 GB, počet souborů ve složce může překročit počet a následující soubory diktafon nerozpozná, zkontrolujte je připojením diktafonu k počítači. 30

31 Režim Nastavení související s nahráváním Úroveň záznamu [Rec Level] ( str. 56) Režim záznamu [Rec Mode]*1 ( str. 56) Zoom mikrofon [Zoom Mic]*2 ( str. 57) Nízkofr. filtr [Low Cut Filter] ( str. 57) [VCVA] ( str. 57) V-Sync. záznam [V-Sync. Rec] ( str. 58) Scéna záznamu [Rec Scene] ( str. 59) Slouží k nastavení citlivosti nahrávání. Nastavení rychlosti nahrávání pro jednotlivé formáty nahrávání. Nastavení směrovosti vestavěného stereofonního mikrofonu. Tato funkce redukuje šum z klimatizace, projektorů a jiné podobné rušivé zvuky. Nastavuje úroveň hlasitosti pro funkci hlasem aktivovaného nahrávání (VCVA). Slouží k nastavení počáteční úrovně hlasové synchronizace. Slouží k nastavení nahrávání, aby odpovídalo podmínkám či prostředí nahrávání. *1 Tato funkce bude upravena na následující konfigurace pokud je diktafon v režimu [FM rádio] (pouze model WS-813). [PCM]: 44,1 khz/16bit [MP3]: 128 kbps [WMA]: 128 kbps *2 Pouze model WS-813. Pozastavení Pokud je diktafon v režimu nahrávání, stiskněte tlačítko REC (s). [ ] se objeví na displeji. Diktafon se zastaví, pokud jej ponecháte pozastavený déle než 60 minut. Obnovení nahrávání: Stiskněte znovu tlačítko REC (s). Nahrávání bude pokračovat od momentu, kdy bylo přerušeno. Rychlá kontrola nahraného obsahu Pokud je diktafon v režimu nahrávání, stiskněte tlačítko `OK. 2 Režim [ ] se objeví na displeji. Nahrávání bude zastaveno a soubor, který jste právě nahráli, se přehraje. Model WS-813: Pokud je během nahrávání v režimu [FM rádio] stisknuto tlačítko `OK, diktafon automaticky přejde do režimu [Záznamník] a spustí přehrávání posledního souboru, který byl v režimu FM rádio zaznamenán. 31

32 Režim 2 Poslech v průběhu nahrávání zvuku Zasunete-li do zdířky EAR na diktafonu sluchátka před začátkem nahrávání, můžete poslouchat pořizovaný záznam. Hlasitost zvuku na monitoru nahrávání lze upravovat pomocí tlačítek + a. Připojte sluchátka do zdířky EAR na diktafonu. Po zahájení nahrávání můžete ve sluchátkách poslouchat pořizovaný záznam. Změna scény nahrávání [Scéna záznamu] Nastavení nahrávání lze snadno změnit jednoduše zvolte scénu, která nejlépe odpovídá aktuálním podmínkám ( str. 59). Tlačítka + Tlačítko `OK Režim Tlačítko SCENE/ INDEX Ke konektoru EAR 1 Pokud je diktafon zastaven, stiskněte a podržte tlačítko SCENE/INDEX. 2 Pomocí tlačítka + nebo zvolte požadovanou hodnotu [Scéna záznamu]. Poznámky Hlasitost nahrávání nelze ovládat pomocí tlačítek pro ovládání hlasitosti. Abyste zabránili poranění uší, ztlumte před nasazením sluchátek úroveň hlasitosti. Neumisťujte sluchátka do blízkosti mikrofonu, neboť to může způsobit zpětnou vazbu. Je-li během nahrávání připojen externí reproduktor, může dojít ke vzniku zvukové zpětné vazby. 3 Stiskněte tlačítko `OK. 4 Pomocí tlačítka + nebo zvolte prostředí nahrávání Stiskněte tlačítko `OK.

33 Režim Doporučená nastavení v závislosti na nahrávacích podmínkách Diktafon je původně nastaven na režim [WMA 128kbps], takže s ním můžete bezprostředně po zakoupení pořizovat vysoce kvalitní stereofonní nahrávky. Různé nahrávací funkce lze podrobně nakonfigurovat tak, aby odpovídaly nahrávacím podmínkám. Následující tabulka ukazuje doporučená nastavení pro některé typické nahrávací podmínky. Nahrávací podmínky Přednášky ve velkých místnostech Konference s velkým množstvím osob Schůze a obchodní jednání s malým počtem osob Doporučená nastavení Režim záznamu [Rec Mode] ( str. 56) [PCM]: [44,1kHz/16bit]*2 [MP3]: [128kbps] a více [WMA]: [128kbps] [MP3]: [128kbps] a více [WMA]: [128kbps] [MP3]: [128kbps] [WMA]: [128kbps] Úroveň záznamu [Rec Level] ( str. 56) [Vysoký] [Střední] Nízkofr. filtr [Low Cut Filter] ( str. 57) [Zapnuto] Zoom mikrofon [Zoom Mic]*1 ( str. 57) [+6] 2 Režim Diktování textu s velkým množstvím hluku v pozadí [WMA]: [64kbps] [Nízký] [Vypnuto] Hrající hudba, zpěv divokého ptactva a zvuky železnice [PCM]: [44,1kHz/16bit]*2 Nastavte citlivost nahrávání podle toho, jak hlasitý zdroj nahráváte. [Vypnuto] *1 Pouze model WS-813. *2 Pouze modely WS-813, WS-812. Názvy souborů jsou pro nahrávané soubory v diktafonu vytvářeny automaticky. 813_ 0001.WMA Uživatelské ID: Toto je uživatelské ID, které bylo nastaveno v digitálním diktafonu. 2 Číslo souboru: Číslo souboru se přiřazuje postupně, nezávisle na změnách nahrávacího média. 3 Přípona: Toto je přípona souboru, která zobrazuje nahrávací formát, který byl při nahrávání diktafonem použit. Lineární formát PCM*.WAV Formát MP3.MP3 Formát WMA.WMA * Pouze modely WS-813, WS

34 Režim 2 Režim 34 Nahrávání z externího mikrofonu nebo z jiného zařízení Zvuk můžete nahrávat také z externího mikrofonu nebo jiného zařízení, které k diktafonu připojíte. Zařízení, které chcete používat, připojte následujícím způsobem. Zařízení nepřipojujte ani neodpojujte, pokud diktafon právě nahrává. 4 Nahrávání externím mikrofonem: Připojte externí mikrofon do konektoru MIC na diktafonu. Ke konektoru MIC Použitelné externí mikrofony (volitelné) ( str. 88) Stereofonní mikrofon: ME51S Vestavěný mikrofon s velkým dosahem umožňuje citlivé stereofonní nahrávání. 2kanálový mikrofon (všesměrový): ME30W Jedná se o vysoce citlivé všesměrové mikrofony podporované doplňkovým napájením, které jsou vhodné pro nahrávání hudebních vystoupení. Kompaktní směrový mikrofon (jednosměrový): ME31 Tento směrový mikrofon je užitečný k různým druhům nahrávání v přírodě, např. nahrávání zpěvu divokých ptáků. Kompaktní směrový mikrofon (jednosměrový): ME32 Tento mikrofon je vybaven stojanem, který umožňuje umístit mikrofon na stůl a nahrávat konference nebo přednášky z větší vzdálenosti. Vysoce citlivý monofonní mikrofon s funkcí potlačení šumu (jednosměrový): ME52W Tento mikrofon je určen pro záznam vzdáleného zvuku při současném potlačení okolního šumu. Mikrofon se sponou (všesměrový): ME15 Malý nenápadný mikrofon se sponou. Telefonní sluchátko: TP8 Mikrofon sluchátkového typu, který je možné při telefonování nasadit na ucho. Dokáže čistě zaznamenat hlas nebo konverzaci při telefonování. Poznámky Pokud je do zdířky MIC diktafonu připojen externí mikrofon, vestavěný mikrofon bude vypnut. Je možné použít také mikrofony podporované doplňkovým napájením. Pokud se používá externí monofonní mikrofon, když je režim [Režim záznamu] nastaven na stereofonní režim nahrávání, bude se zvuk nahrávat pouze do levého kanálu ( str. 56). Pokud se používá externí stereofonní mikrofon, když je režim [Režim záznamu] nastaven na monofonní režim nahrávání, bude se zvuk nahrávat pouze do levého kanálu ( str. 56).

35 Režim 4 Nahrávání zvuku z jiného zařízení pomocí diktafonu: Zvuk z jiného zařízení je možné nahrávat, pokud do zdířky MIC tohoto diktafonu připojíte zvukový výstup jiného zařízení (zdířka sluchátek). K propojení lze použít kabel KA333 (volitelný), který se používá pro dabování. 4 Nahrávání zvuku z diktafonu pomocí jiného zařízení: Zvuk z diktafonu může být nahráván prostřednictvím jiného zařízení po propojení konektoru sluchátek (zdířka EAR) diktafonu s konektorem zvukového vstupu (zdířka mikrofonu) dalšího zařízení. K propojení lze použít kabel KA333 (volitelný). Ke konektoru MIC Ke zvukový výstupní konektor jiného zařízení Ke konektoru EAR 2 Režim Ke konektoru zvukového vstupu jiného zařízení Poznámka Model WS-813: Pokud nelze získat čistou nahrávku ani po úpravě hlasitosti nahrávání ( str. 56), může být příčinou příliš vysoká nebo příliš nízká výstupní hlasitost připojeného zařízení. Po připojení externího zařízení proveďte testovací nahrávání a následně upravte výstupní hlasitost tohoto zařízení. Modely WS-812, WS-811: Diktafon neumožňuje měnit úroveň hlasitosti vstupu. Po připojení externího zařízení proveďte testovací nahrávání a následně upravte výstupní hlasitost externího zařízení. Poznámka Upravíte-li nastavení kvality zvuku diktafonu týkající se přehrávání, bude upraven také signál výstupu zvuku, který je možné přenášet pomocí konektoru EAR ( str. 61, 62). 35

36 Informace o přehrávání Přehrávání Diktafon umožňuje přehrávání souborů ve formátech WAV*, MP3 a WMA. Chcete-li přehrát soubor nahraný jiným zařízením, musíte jej přesunout (zkopírovat) z počítače. * Pouze modely WS-813, WS Stisknutím tlačítka + nebo upravte hlasitost. Hlasitost lze nastavit na hodnotu v rozmezí [00] až [30]. Tlačítko STOP (4) 3 Přehrávání 1 Z příslušné složky vyberte soubor, který chcete přehrát ( str. 28). 2 Stisknutím tlačítka `OK zahajte přehrávání. Na displeji se zobrazí symbol [ ]. a b c d e Tlačítka + Tlačítko `OK 4 Stisknutím tlačítka STOP (4) zastavíte přehrávání v jakémkoli místě. Na displeji se zobrazí symbol [L]. Stisknutím tohoto tlačítka zastavíte přehrávání souboru. Pokud je zapnuta funkce obnovení, místo, ve kterém bylo přehrávání ukončeno, bude uloženo i po vypnutí napájení. Po následném zapnutí napájení bude přehrávání pokračovat od místa, ve kterém bylo ukončeno. 36 a Indikátor nahrávacího média, název souboru Indikátor složky b Uplynulý čas přehrávání c Lišta s indikátorem stavu přehrávání d Délka souboru e Datum a čas nahrávání

37 Přehrávání Nastavení související s přehráváním Přehrát hlas [Voice Playback] *1 *3 ( str. 61) Potlačení šumu [Noise Cancel] *3 ( str. 61) Vyvažovač hlas [Voice Balancer] *1 *3 ( str. 61) Hlasový filtr [Voice Filter] *2 *3 ( str. 61) Režim přehráv. [Play Mode] ( str. 62). Ekvalizér [Equalizer] *4 ( str. 62). Délka skoku [Skip Space] ( str. 63) Scéna přehráv. [Play Scene] ( str. 63) Přehrány budou pouze hlasové úseky ze zaznamenaného zvukového souboru. Pokud je nahraný zvuk obtížně srozumitelný z důvodu hlasitých zvuků na pozadí, upravte nastavení funkce redukce šumu (Noise Cancel). Při přehrávání zaznamenaného zvukového souboru diktafon vyváží tiché úseky. Diktafon je vybaven funkcí hlasového filtru (Voice Filter), která slouží k eliminaci nízkofrekvenčních a vysokofrekvenčních tónů během normálního, rychlého nebo pomalého přehrávání, a umožňuje tak přehrávání čistého zvuku. Umožňuje vybrat preferovaný režim přehrávání. Při poslechu hudby můžete nastavit preferovanou kvalitu zvuku upravením nastavení ekvalizéru. Je možné nastavit interval přerušení. Nastavení přehrávání podle vašeho výběru je možné uložit, aby odpovídalo různým kvalitám zvuku a metodám přehrávání. *1 Pouze modely WS-813, WS-812. *2 Pouze model WS-811. *3 funkce je aktivní pouze v režimu [Záznamník]. *4 funkce je aktivní pouze v režimu [Hudba]. Přehrávání s použitím sluchátek Poslouchat prostřednictvím sluchátek můžete, když je připojíte do zdířky EAR diktafonu. Používáte-li sluchátka, reproduktor diktafonu je odpojen. Ke konektoru EAR Poznámky Abyste zabránili poranění uší, ztlumte před nasazením sluchátek úroveň hlasitosti. Používáte-li sluchátka, NENASTAVUJTE příliš vysokou hlasitost. Příliš velká hlasitost může vést ke ztrátě sluchu. 3 Přehrávání 37
