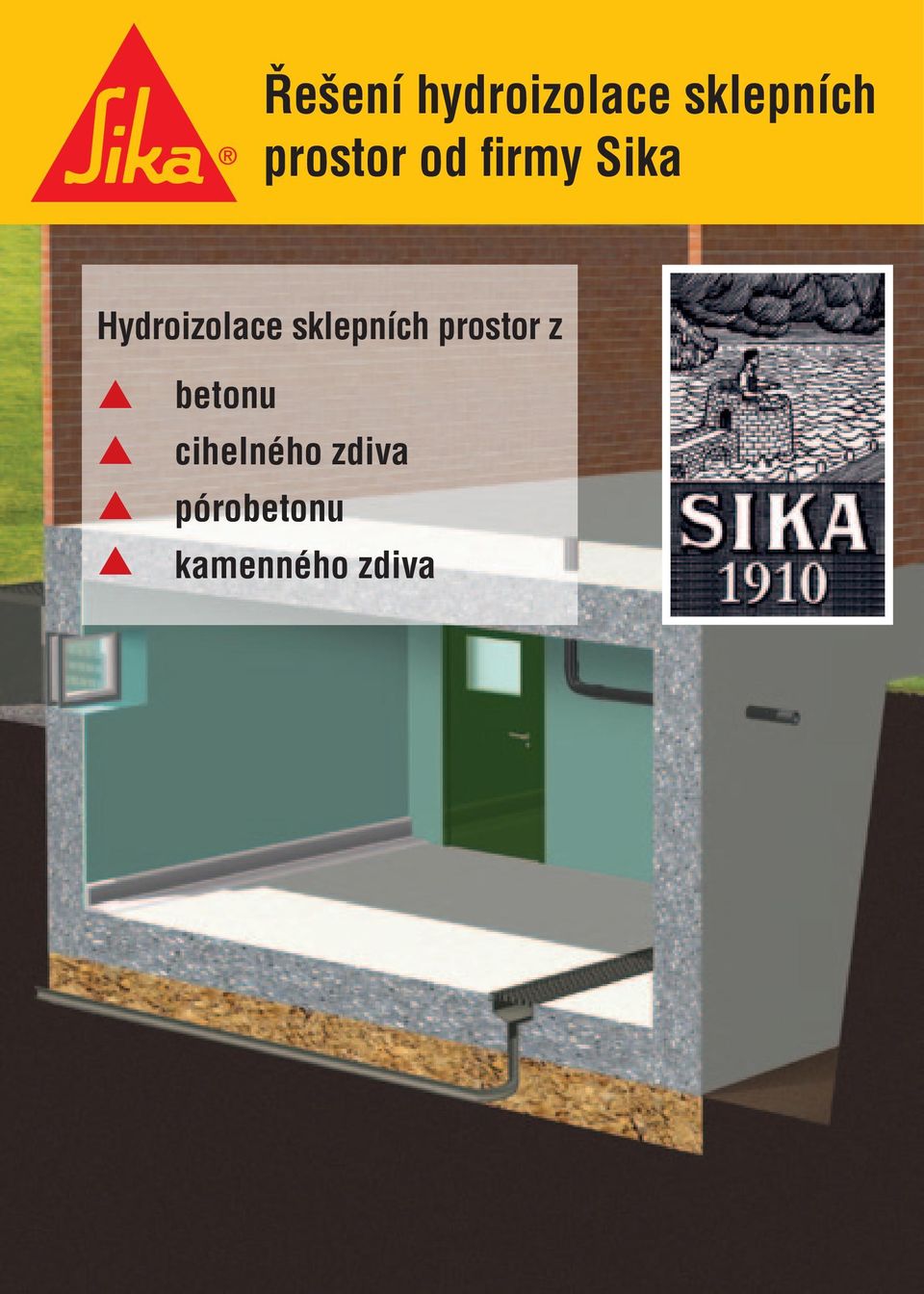

1 Řešení hydroizolace sklepních prostor od fi rmy Sika Hydroizolace sklepních prostor z p p p p betonu cihelného zdiva pórobetonu kamenného zdiva

2 Obsah Sika společnost se 100-letou historií 3 Stavíme na důvěře Sklep základy domu 4 Různé typy stavebních konstrukcí 6 Hydroizolace základů, sklepních prostor zhotovených z betonu 8 systém Sika Igolflex -201 / Sika Igolflex -101 Hydroizolace základů, sklepních prostor zhotovených z betonu 10 systém SikaSeal -200 Migrating Hydroizolace základů, sklepních prostor zhotovených z betonu 12 systém Sikalastic -152 Hydroizolace sklepních prostor zhotovených z cihelného zdiva 14 systém Sika Igolflex -201 / Sika Igolflex -101 Hydroizolace sklepů zhotovených z pórobetonu 16 systém Sika Igasol -101 Hydroizolace sklepů zhotovených z pórobetonu 18 systém Sika Igolflex -201 / Sika Igolflex -101 Hydroizolace sklepů zhotovených z kamenného zdiva 20 systém Sika -1 Těsnění spár a potrubí umístěných ve sklepních prostorách 22 systém Sikadur -Combiflex SG Těsnění spár a potrubí umístěných ve sklepních prostorách 24 systém SikaSwell Podrobný popis produktů 26 Přehled produktů 30 2

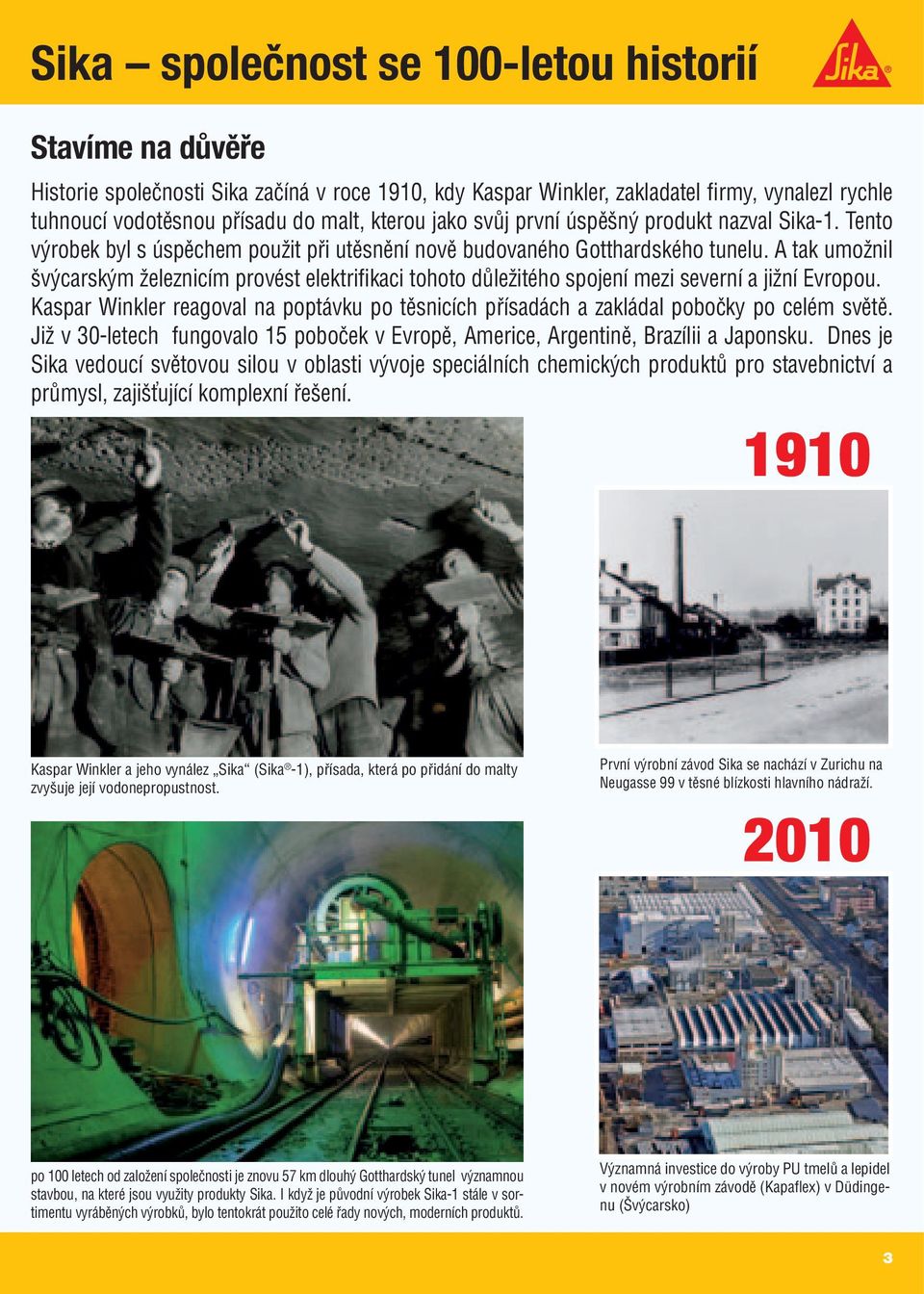

3 Sika společnost se 100-letou historií Stavíme na důvěře Historie společnosti Sika začíná v roce 1910, kdy Kaspar Winkler, zakladatel firmy, vynalezl rychle tuhnoucí vodotěsnou přísadu do malt, kterou jako svůj první úspěšný produkt nazval Sika-1. Tento výrobek byl s úspěchem použit při utěsnění nově budovaného Gotthardského tunelu. A tak umožnil švýcarským železnicím provést elektrifikaci tohoto důležitého spojení mezi severní a jižní Evropou. Kaspar Winkler reagoval na poptávku po těsnicích přísadách a zakládal pobočky po celém světě. Již v 30-letech fungovalo 15 poboček v Evropě, Americe, Argentině, Brazílii a Japonsku. Dnes je Sika vedoucí světovou silou v oblasti vývoje speciálních chemických produktů pro stavebnictví a průmysl, zajišťující komplexní řešení. Kaspar Winkler a jeho vynález Sika (Sika -1), přísada, která po přidání do malty zvyšuje její vodonepropustnost. První výrobní závod Sika se nachází v Zurichu na Neugasse 99 v těsné blízkosti hlavního nádraží. po 100 letech od založení společnosti je znovu 57 km dlouhý Gotthardský tunel významnou stavbou, na které jsou využity produkty Sika. I když je původní výrobek Sika-1 stále v sortimentu vyráběných výrobků, bylo tentokrát použito celé řady nových, moderních produktů. Významná investice do výroby PU tmelů a lepidel v novém výrobním závodě (Kapaflex) v Düdingenu (Švýcarsko) 3

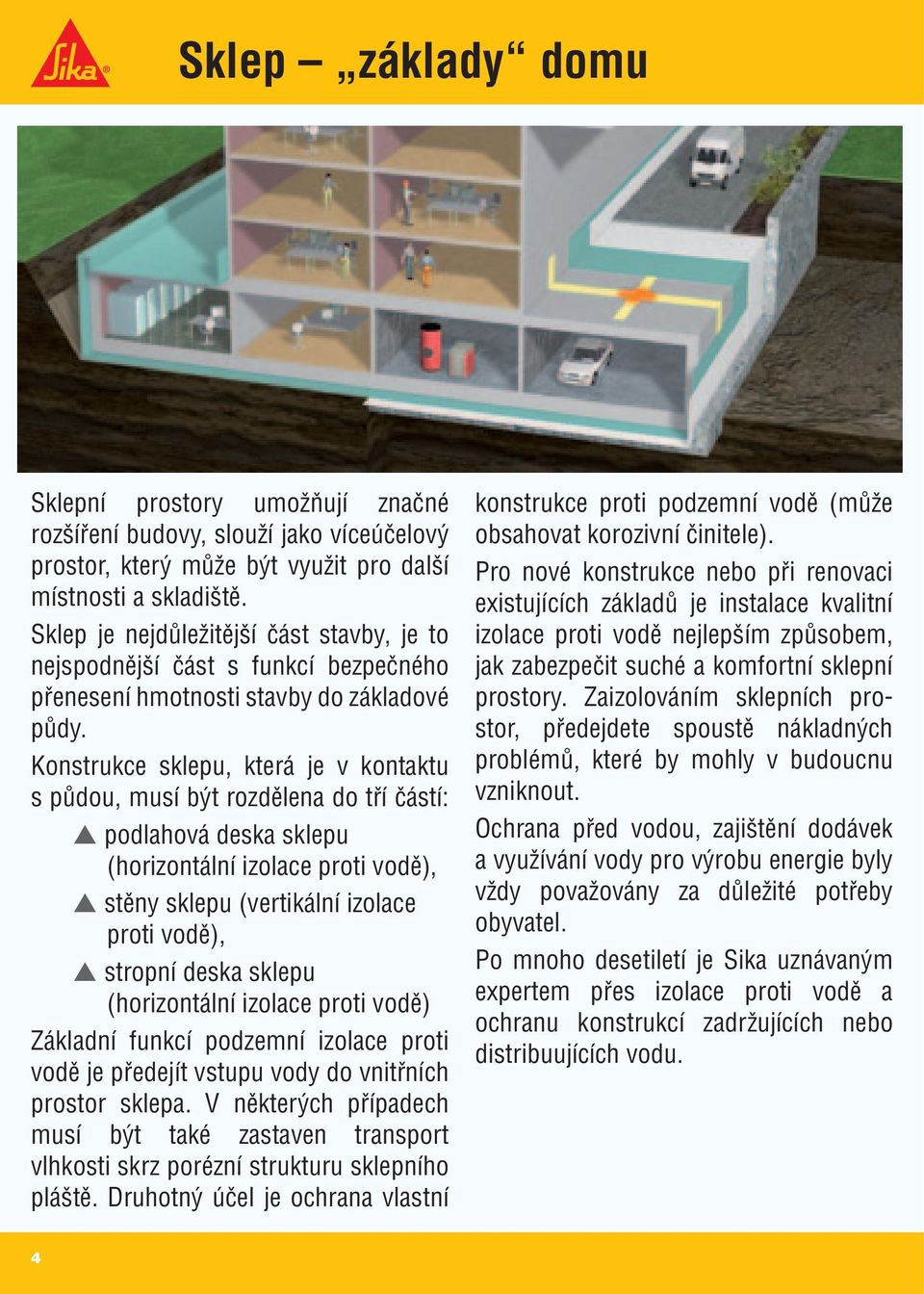

4 Sklep základy domu Sklepní prostory umožňují značné rozšíření budovy, slouží jako víceúčelový prostor, který může být využit pro další místnosti a skladiště. Sklep je nejdůležitější část stavby, je to nejspodnější část s funkcí bezpečného přenesení hmotnosti stavby do základové půdy. Konstrukce sklepu, která je v kontaktu s půdou, musí být rozdělena do tří částí: p podlahová deska sklepu (horizontální izolace proti vodě), p stěny sklepu (vertikální izolace proti vodě), p stropní deska sklepu (horizontální izolace proti vodě) Základní funkcí podzemní izolace proti vodě je předejít vstupu vody do vnitřních prostor sklepa. V některých případech musí být také zastaven transport vlhkosti skrz porézní strukturu sklepního pláště. Druhotný účel je ochrana vlastní konstrukce proti podzemní vodě (může obsahovat korozivní činitele). Pro nové konstrukce nebo při renovaci existujících základů je instalace kvalitní izolace proti vodě nejlepším způsobem, jak zabezpečit suché a komfortní sklepní prostory. Zaizolováním sklepních prostor, předejdete spoustě nákladných problémů, které by mohly v budoucnu vzniknout. Ochrana před vodou, zajištění dodávek a využívání vody pro výrobu energie byly vždy považovány za důležité potřeby obyvatel. Po mnoho desetiletí je Sika uznávaným expertem přes izolace proti vodě a ochranu konstrukcí zadržujících nebo distribuujících vodu. 4

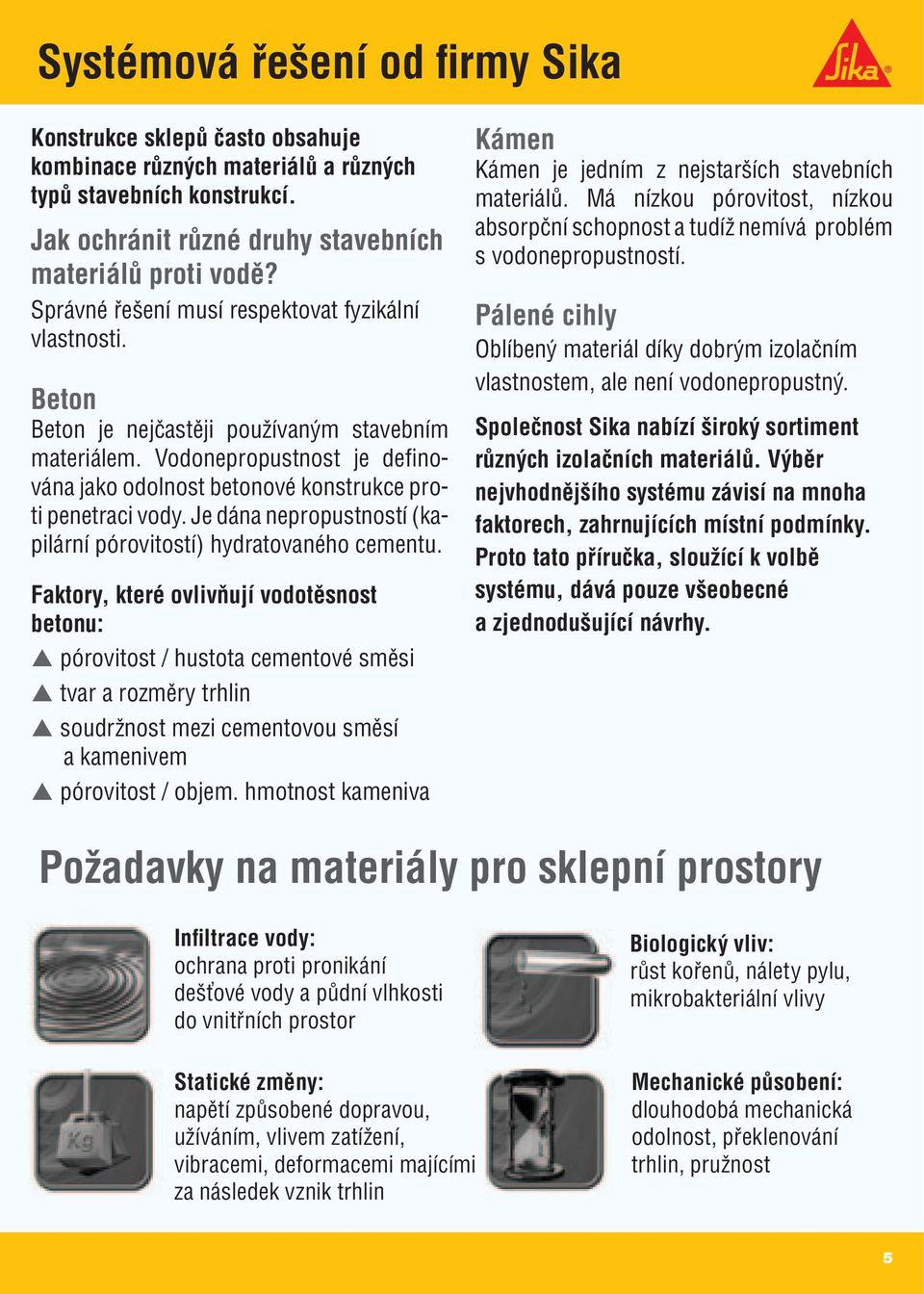

5 Systémová řešení od fi rmy Sika Konstrukce sklepů často obsahuje kombinace různých materiálů a různých typů stavebních konstrukcí. Jak ochránit různé druhy stavebních materiálů proti vodě? Správné řešení musí respektovat fyzikální vlastnosti. Beton Beton je nejčastěji používaným stavebním materiálem. Vodonepropustnost je defi nována jako odolnost betonové konstrukce proti penetraci vody. Je dána nepropustností (kapilární pórovitostí) hydratovaného cementu. Faktory, které ovlivňují vodotěsnost betonu: p pórovitost / hustota cementové směsi p tvar a rozměry trhlin p soudržnost mezi cementovou směsí a kamenivem p pórovitost / objem. hmotnost kameniva Kámen Kámen je jedním z nejstarších stavebních materiálů. Má nízkou pórovitost, nízkou absorpční schopnost a tudíž nemívá problém s vodonepropustností. Pálené cihly Oblíbený materiál díky dobrým izolačním vlastnostem, ale není vodonepropustný. Společnost Sika nabízí široký sortiment různých izolačních materiálů. Výběr nejvhodnějšího systému závisí na mnoha faktorech, zahrnujících místní podmínky. Proto tato příručka, sloužící k volbě systému, dává pouze všeobecné a zjednodušující návrhy. Požadavky na materiály pro sklepní prostory Infi ltrace vody: ochrana proti pronikání dešťové vody a půdní vlhkosti do vnitřních prostor Biologický vliv: růst kořenů, nálety pylu, mikrobakteriální vlivy Statické změny: napětí způsobené dopravou, užíváním, vlivem zatížení, vibracemi, deformacemi majícími za následek vznik trhlin Mechanické působení: dlouhodobá mechanická odolnost, překlenování trhlin, pružnost 5

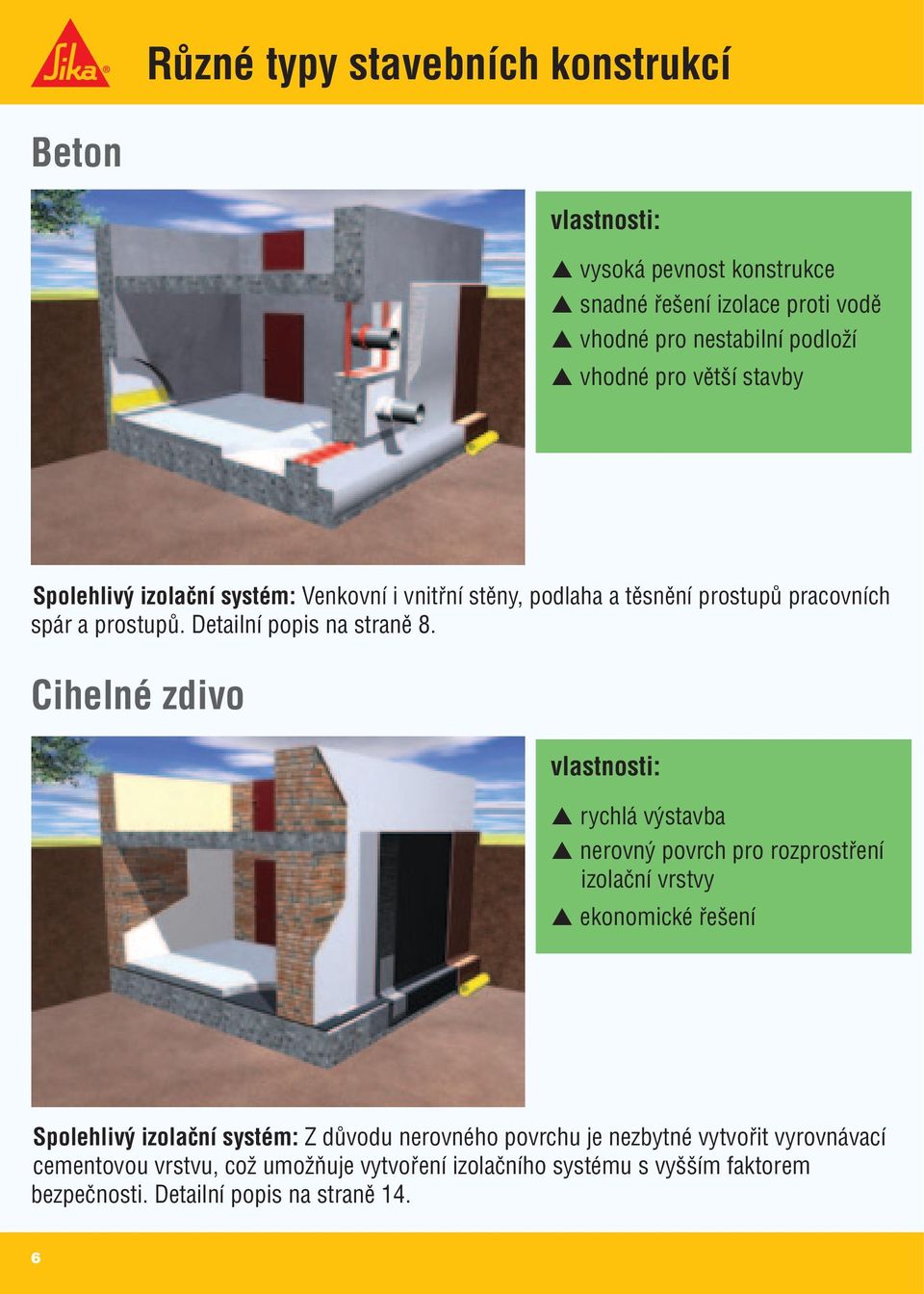

6 Různé typy stavebních konstrukcí Beton vlastnosti: p vysoká pevnost konstrukce p snadné řešení izolace proti vodě p vhodné pro nestabilní podloží p vhodné pro větší stavby Spolehlivý izolační systém: Venkovní i vnitřní stěny, podlaha a těsnění prostupů pracovních spár a prostupů. Detailní popis na straně 8. Cihelné zdivo vlastnosti: p rychlá výstavba p nerovný povrch pro rozprostření izolační vrstvy p ekonomické řešení Spolehlivý izolační systém: Z důvodu nerovného povrchu je nezbytné vytvořit vyrovnávací cementovou vrstvu, což umožňuje vytvoření izolačního systému s vyšším faktorem bezpečnosti. Detailní popis na straně 14. 6

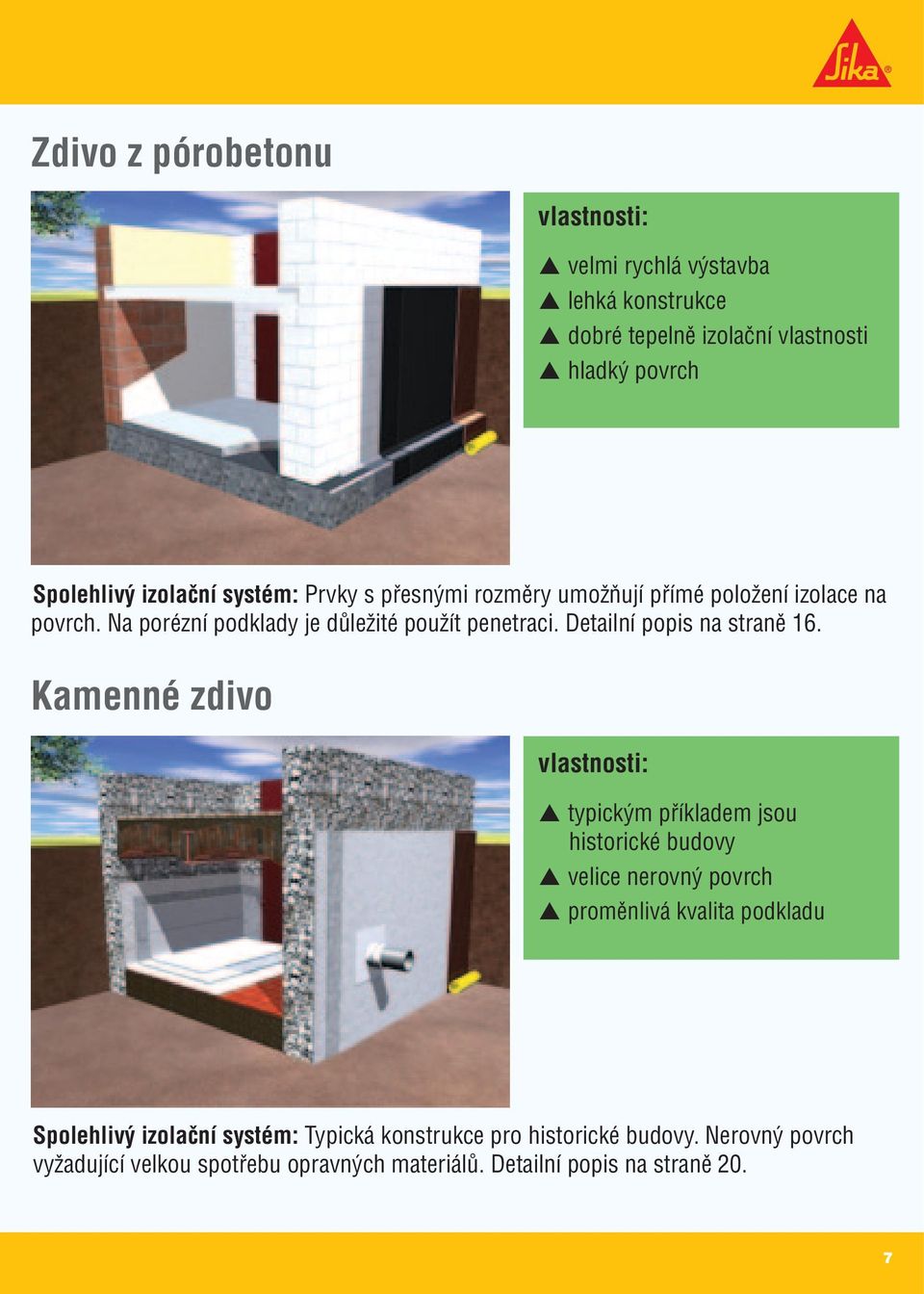

7 Zdivo z pórobetonu vlastnosti: p velmi rychlá výstavba p lehká konstrukce p dobré tepelně izolační vlastnosti p hladký povrch Spolehlivý izolační systém: Prvky s přesnými rozměry umožňují přímé položení izolace na povrch. Na porézní podklady je důležité použít penetraci. Detailní popis na straně 16. Kamenné zdivo vlastnosti: p typickým příkladem jsou historické budovy p velice nerovný povrch p proměnlivá kvalita podkladu Spolehlivý izolační systém: Typická konstrukce pro historické budovy. Nerovný povrch vyžadující velkou spotřebu opravných materiálů. Detailní popis na straně 20. 7

8 Hydroizolace základů a sklepních prostor zhotov systém Sika Igolflex -201/ Sika Igolflex -101 silnovrstvá hydroizolační stěrka na bázi bitumenu Použití produktů Sika Igolflex -201 / Sika Igolflex -101 poskytuje spolehlivé hydroizolační řešení základů a podzemních prostor vůči vodě až do tlaku 0,75 bar (7,5 m vodního sloupce). Prvním důležitým krokem pro použití těchto materiálů je nanesení podkladního nátěru - zředěný Sika Igasol -101 s vodou v poměru 1:2. Poté naneste dvě vrstvy hydroizolační stěrky Sika Igolflex -201 / Sika Igolflex Pokud je očekáván styk se vsakující se nebo tlakovou vodou vložte mezi první a druhou vrstvu skelnou mřížku. výhody: p rychlé vytvrzení po cca 2 dnech (v závislosti na počasí) p snadná aplikace stěrky díky vhodné konzistenci (tloušťka až 8 mm v jedné vrstvě) p izolace proti radonu balení: Sika Igolfl ex -201: 24 kg komp. A 8 kg komp. B Sika Igolfl ex -101: 10, 32 l 1 Sika Igasol zředěný podkladní nátěr 2 Sika Igolflex -201 / Sika Igolflex první vrstva skelná mřížka 4 Sika Igolflex -201 / Sika Igolflex druhá vrstva 5 drenážní ochranná rohož 3 8

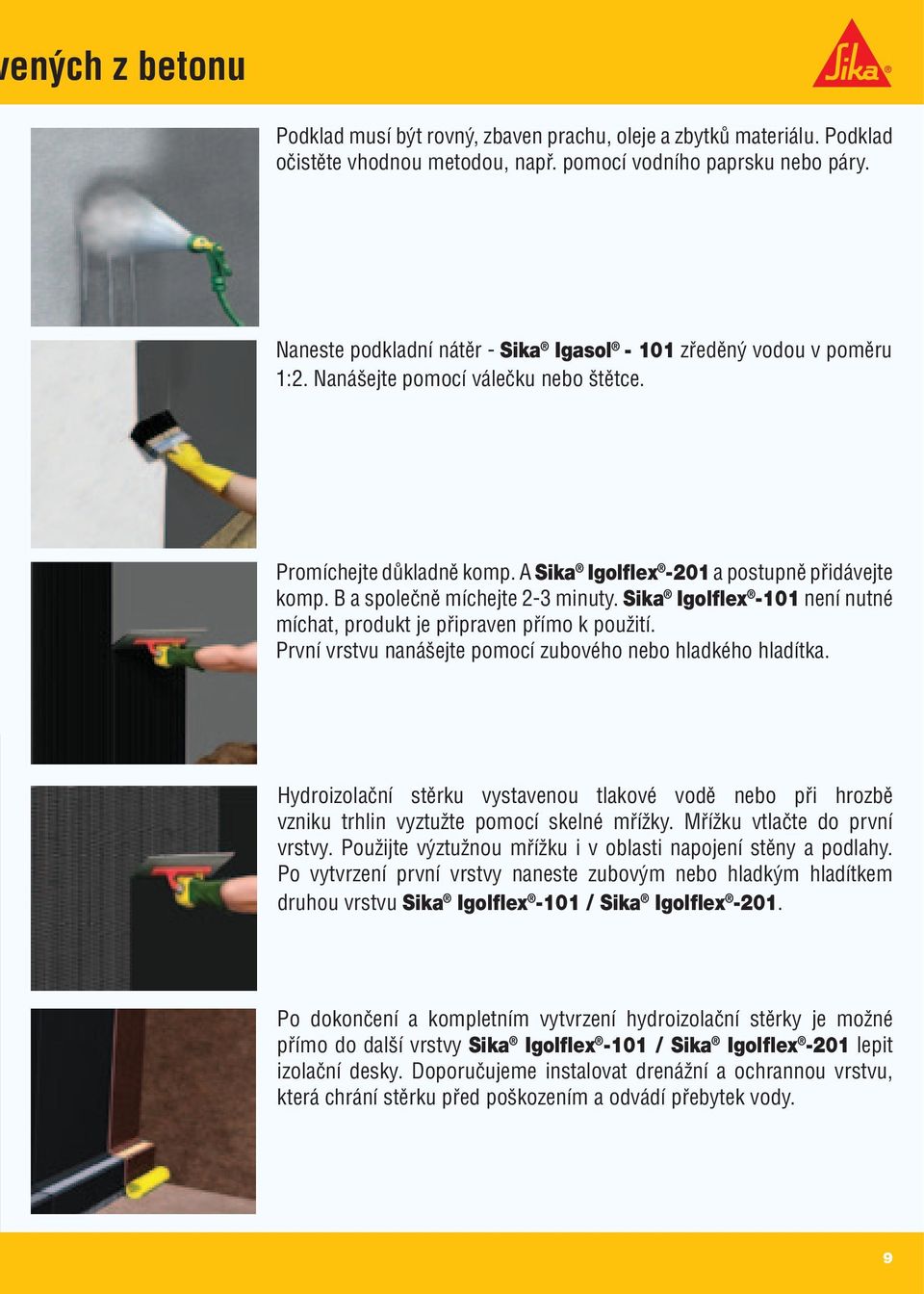

9 ených z betonu Podklad musí být rovný, zbaven prachu, oleje a zbytků materiálu. Podklad očistěte vhodnou metodou, např. pomocí vodního paprsku nebo páry. Naneste podkladní nátěr - Sika Igasol zředěný vodou v poměru 1:2. Nanášejte pomocí válečku nebo štětce. Promíchejte důkladně komp. A Sika Igolflex -201 a postupně přidávejte komp. B a společně míchejte 2-3 minuty. Sika Igolflex -101 není nutné míchat, produkt je připraven přímo k použití. První vrstvu nanášejte pomocí zubového nebo hladkého hladítka. Hydroizolační stěrku vystavenou tlakové vodě nebo při hrozbě vzniku trhlin vyztužte pomocí skelné mřížky. Mřížku vtlačte do první vrstvy. Použijte výztužnou mřížku i v oblasti napojení stěny a podlahy. Po vytvrzení první vrstvy naneste zubovým nebo hladkým hladítkem druhou vrstvu Sika Igolflex -101 / Sika Igolflex Po dokončení a kompletním vytvrzení hydroizolační stěrky je možné přímo do další vrstvy Sika Igolflex -101 / Sika Igolflex -201 lepit izolační desky. Doporučujeme instalovat drenážní a ochrannou vrstvu, která chrání stěrku před poškozením a odvádí přebytek vody. 9

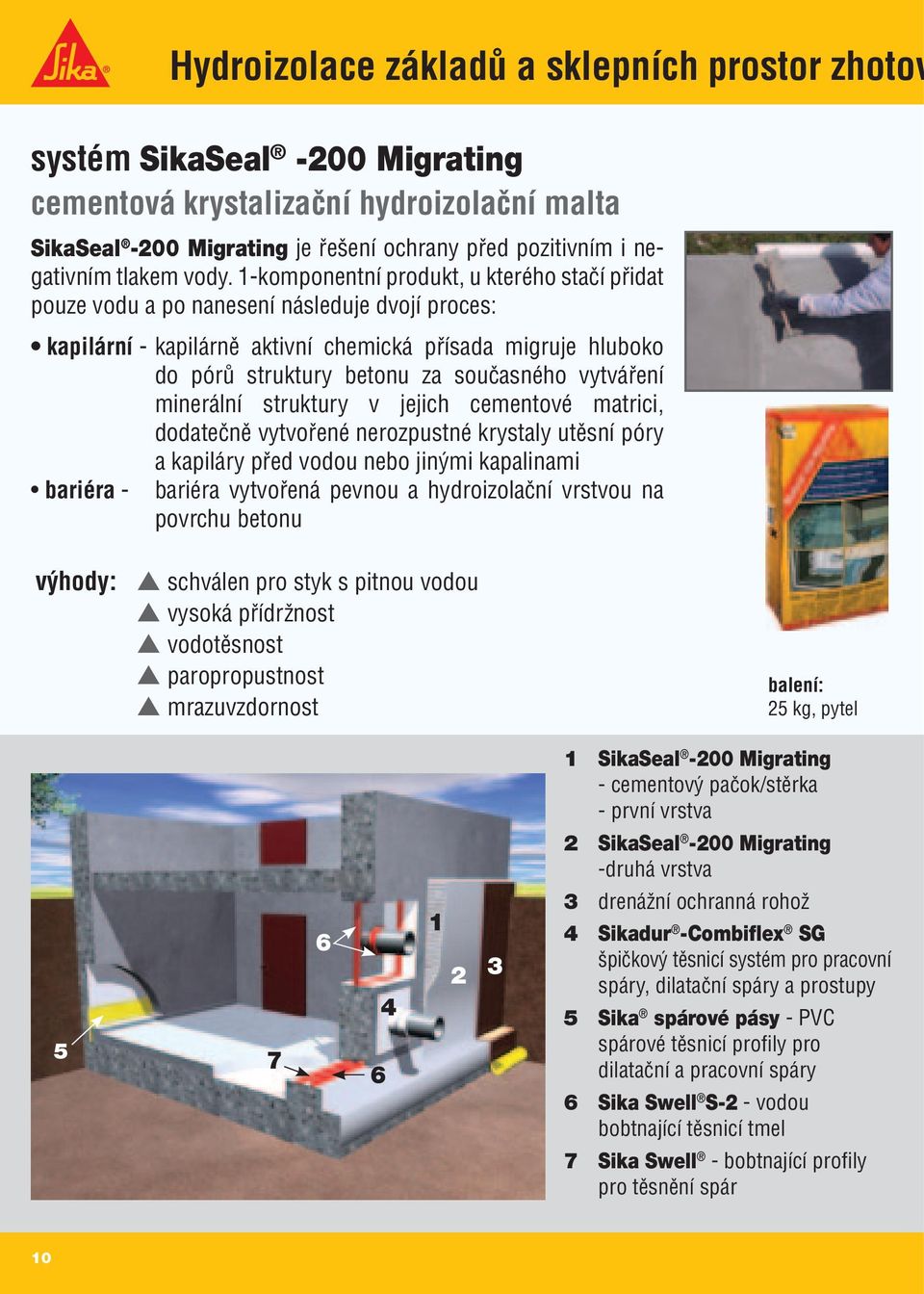

10 Hydroizolace základů a sklepních prostor zhotov systém SikaSeal -200 Migrating cementová krystalizační hydroizolační malta SikaSeal -200 Migrating je řešení ochrany před pozitivním i negativním tlakem vody. 1-komponentní produkt, u kterého stačí přidat pouze vodu a po nanesení následuje dvojí proces: kapilární - kapilárně aktivní chemická přísada migruje hluboko do pórů struktury betonu za současného vytváření minerální struktury v jejich cementové matrici, dodatečně vytvořené nerozpustné krystaly utěsní póry a kapiláry před vodou nebo jinými kapalinami bariéra - bariéra vytvořená pevnou a hydroizolační vrstvou na povrchu betonu výhody: p schválen pro styk s pitnou vodou p vysoká přídržnost p vodotěsnost p paropropustnost p mrazuvzdornost balení: 25 kg, pytel SikaSeal -200 Migrating - cementový pačok/stěrka - první vrstva 2 SikaSeal -200 Migrating -druhá vrstva 3 drenážní ochranná rohož 4 Sikadur -Combiflex SG špičkový těsnicí systém pro pracovní spáry, dilatační spáry a prostupy 5 Sika spárové pásy - PVC spárové těsnicí profi ly pro dilatační a pracovní spáry 6 Sika Swell S-2 - vodou bobtnající těsnicí tmel 7 Sika Swell - bobtnající profi ly pro těsnění spár 10

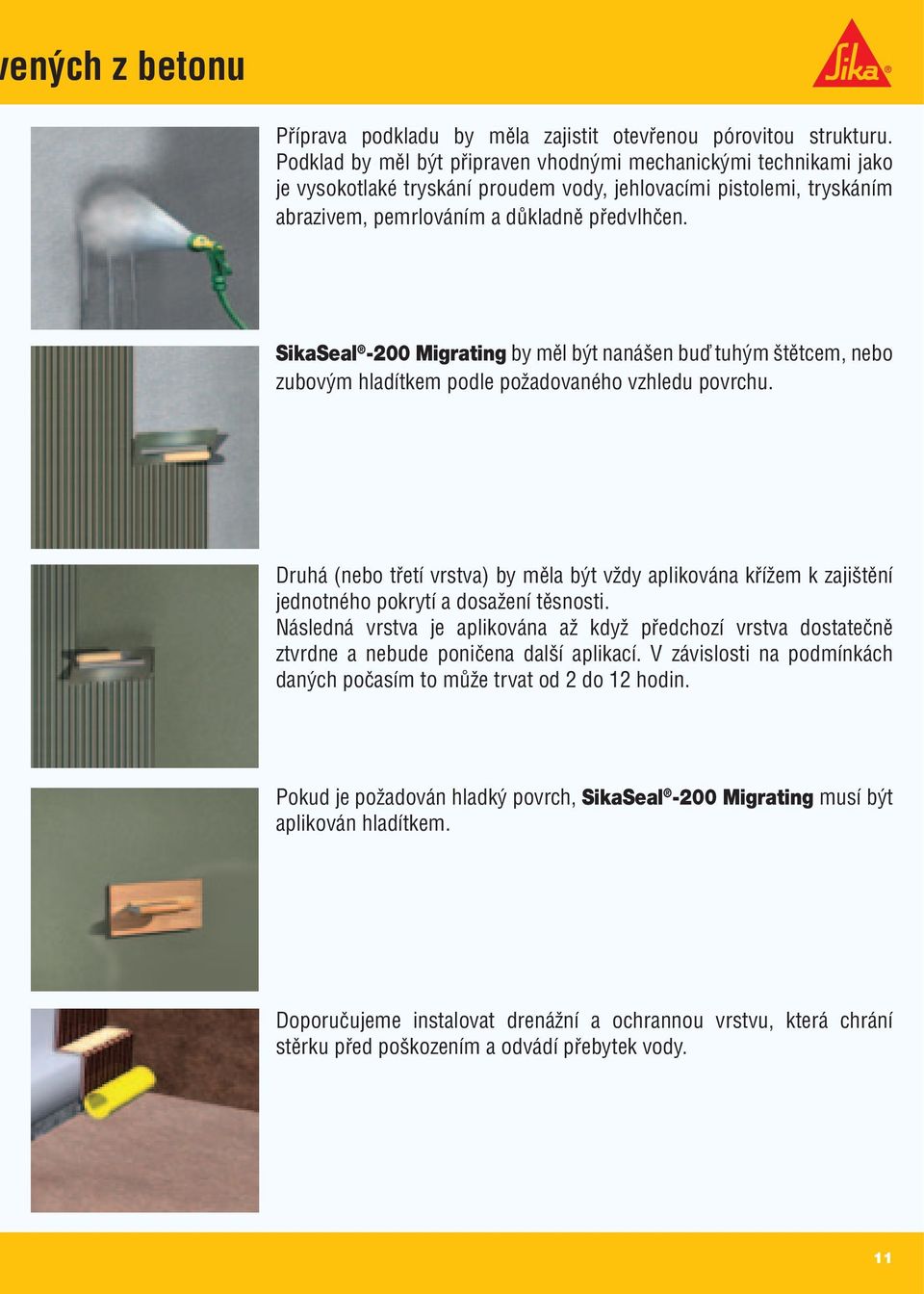

11 ených z betonu Příprava podkladu by měla zajistit otevřenou pórovitou strukturu. Podklad by měl být připraven vhodnými mechanickými technikami jako je vysokotlaké tryskání proudem vody, jehlovacími pistolemi, tryskáním abrazivem, pemrlováním a důkladně předvlhčen. SikaSeal -200 Migrating by měl být nanášen buď tuhým štětcem, nebo zubovým hladítkem podle požadovaného vzhledu povrchu. Druhá (nebo třetí vrstva) by měla být vždy aplikována křížem k zajištění jednotného pokrytí a dosažení těsnosti. Následná vrstva je aplikována až když předchozí vrstva dostatečně ztvrdne a nebude poničena další aplikací. V závislosti na podmínkách daných počasím to může trvat od 2 do 12 hodin. Pokud je požadován hladký povrch, SikaSeal -200 Migrating musí být aplikován hladítkem. Doporučujeme instalovat drenážní a ochrannou vrstvu, která chrání stěrku před poškozením a odvádí přebytek vody. 11

12 Hydroizolace sklepních prostor zhotovených z be systém Sikalastic -152 cementová vysoce fl exibilní vodotěsná malta Sikalastic -152 je řešení ochrany před pozitivním i negativním tlakem vody. Sikalastic -152 je 2-komponentní, vlákny vyztužená, vysoce fl exibilní stěrka. Vhodná jako vodotěsná stěrka pro ochranu poškozených betonových konstrukcí. Je schopna překlenovat trhliny o šíři až 1,6 mm. Poskytuje vodotěsnou bariéru ihned po aplikaci. Využívá se k ochraně konstrukcí vystavených agresivnímu prostředí. výhody: p izolace proti radonu p vysoká pružnost -> překlenuje trhliny p není nutné vyztužení mřížkou p vynikající přilnavost na většinu povrchů p netoxická p vodotěsná balení: 8 kg (plastový kanystr) komponent A, 25 kg (papírový pytel) komponent B Sikalastic první vrstva 2 Sikalastic druhá vrstva 3 drenážní ochranná rohož 4 Sikadur -Combiflex SG špičkový těsnicí systém pro pracovní spáry, dilatační spáry a prostupy 5 Sika spárové pásy - PVC spárové těsnicí profi ly pro dilatační a pracovní spáry 6 Sika Swell S-2 - vodou bobtnající těsnicí tmel 7 Sika Swell - bobtnající těsnicí profi ly 12

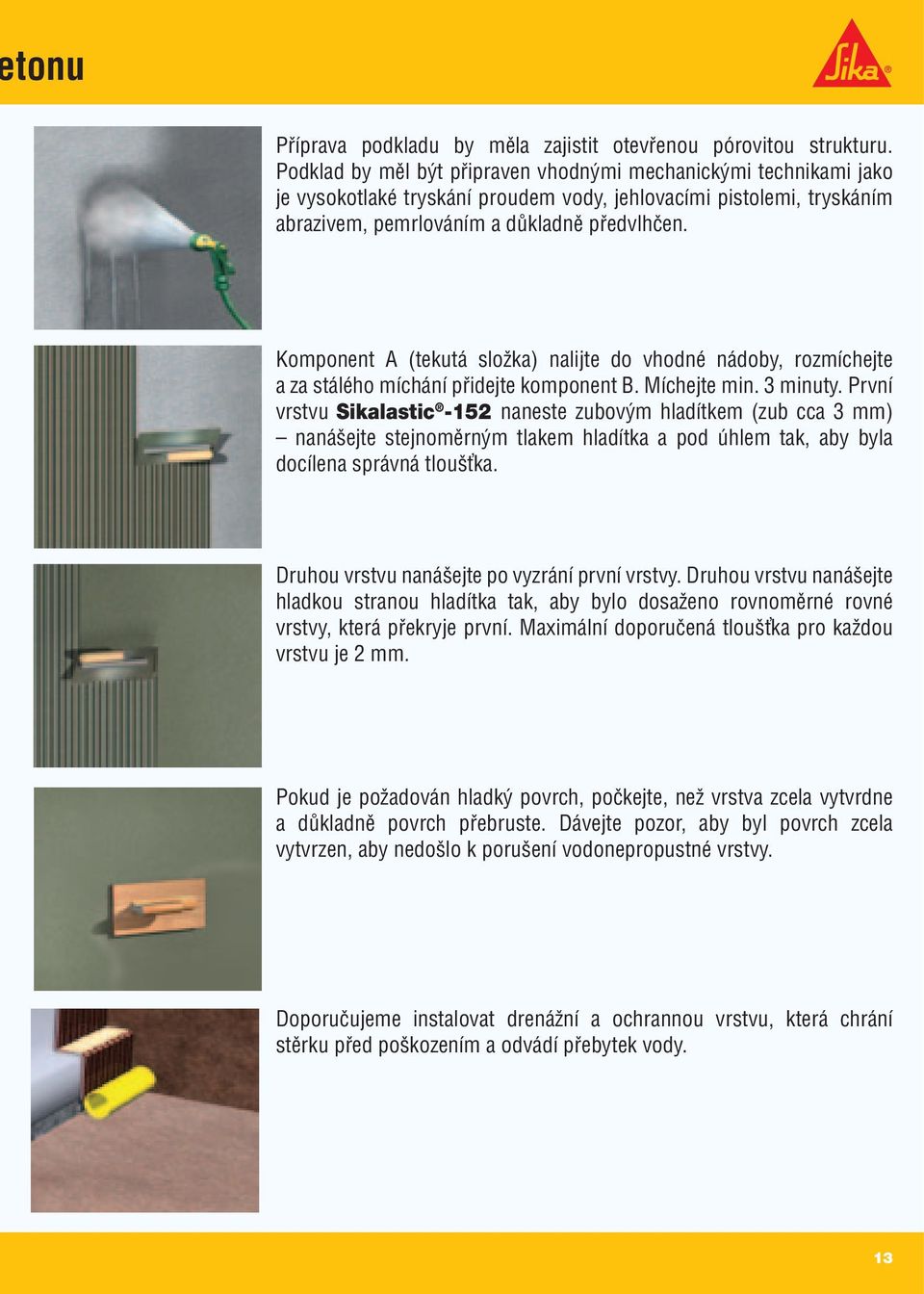

13 tonu Příprava podkladu by měla zajistit otevřenou pórovitou strukturu. Podklad by měl být připraven vhodnými mechanickými technikami jako je vysokotlaké tryskání proudem vody, jehlovacími pistolemi, tryskáním abrazivem, pemrlováním a důkladně předvlhčen. Komponent A (tekutá složka) nalijte do vhodné nádoby, rozmíchejte a za stálého míchání přidejte komponent B. Míchejte min. 3 minuty. První vrstvu Sikalastic -152 naneste zubovým hladítkem (zub cca 3 mm) nanášejte stejnoměrným tlakem hladítka a pod úhlem tak, aby byla docílena správná tloušťka. Druhou vrstvu nanášejte po vyzrání první vrstvy. Druhou vrstvu nanášejte hladkou stranou hladítka tak, aby bylo dosaženo rovnoměrné rovné vrstvy, která překryje první. Maximální doporučená tloušťka pro každou vrstvu je 2 mm. Pokud je požadován hladký povrch, počkejte, než vrstva zcela vytvrdne a důkladně povrch přebruste. Dávejte pozor, aby byl povrch zcela vytvrzen, aby nedošlo k porušení vodonepropustné vrstvy. Doporučujeme instalovat drenážní a ochrannou vrstvu, která chrání stěrku před poškozením a odvádí přebytek vody. 13

14 Hydroizolace sklepních prostor zhotovených z cih systém Sika Igolflex -201/ Sika Igolflex -101 silnovrstvá hydroizolační stěrka na bázi bitumenu Použití produktů Sika Igolflex -201/ Sika Igolflex -101 poskytuje spolehlivé hydroizolační řešení základů a podzemních prostor vůči vodě až do tlaku 0,75 bar (7,5 m vodního sloupce). Prvním důležitým krokem pro použití těchto materiálů je nanesení podkladního nátěru - zředěný Sika Igasol -101 s vodou v poměru 1:2. Poté naneste dvě vrstvy hydroizolační stěrky Sika Igolflex -201/ Sika Igolflex Pokud je očekáván styk se vsakující se nebo tlakovou vodou vložte mezi první a druhou vrstvu skelnou mřížku. výhody: p izolace proti radonu p rychlé vytvrzení po cca 2 dnech ( v závislosti na počasí) p snadná aplikace stěrky díky vhodné konzistenci (tloušťka až 8 mm v jedné vrstvě) balení: Sika Igolfl ex -201: 24 kg komp. A 8 kg komp. B Sika Igolfl ex -101: 10, 32 l 1 těsnicí omítka s přísadou Sika Do malty 2 fabion vytvořený např. z Sika Minipack opravné malty 3 Sika Igasol podkladní nátěr Sika Igolflex -201 / Sika Igolflex první vrstva se výztužnou tkaninou 5 Sika Igolflex -201 / Sika Igolflex druhá vrstva 6 drenážní ochranná rohož 14

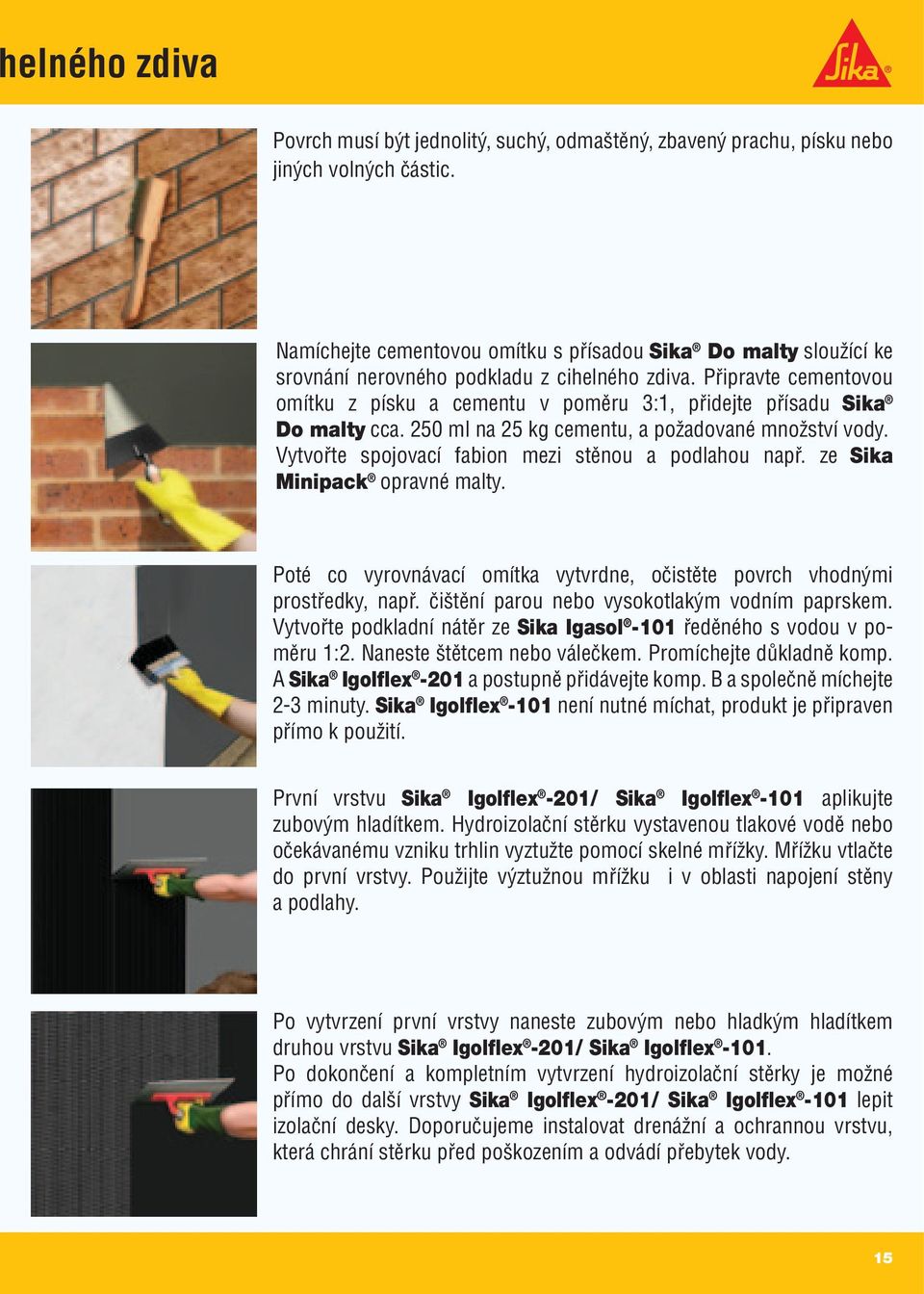

15 elného zdiva Povrch musí být jednolitý, suchý, odmaštěný, zbavený prachu, písku nebo jiných volných částic. Namíchejte cementovou omítku s přísadou Sika Do malty sloužící ke srovnání nerovného podkladu z cihelného zdiva. Připravte cementovou omítku z písku a cementu v poměru 3:1, přidejte přísadu Sika Do malty cca. 250 ml na 25 kg cementu, a požadované množství vody. Vytvořte spojovací fabion mezi stěnou a podlahou např. ze Sika Minipack opravné malty. Poté co vyrovnávací omítka vytvrdne, očistěte povrch vhodnými prostředky, např. čištění parou nebo vysokotlakým vodním paprskem. Vytvořte podkladní nátěr ze Sika Igasol -101 ředěného s vodou v poměru 1:2. Naneste štětcem nebo válečkem. Promíchejte důkladně komp. A Sika Igolflex -201 a postupně přidávejte komp. B a společně míchejte 2-3 minuty. Sika Igolflex -101 není nutné míchat, produkt je připraven přímo k použití. První vrstvu Sika Igolflex -201/ Sika Igolflex -101 aplikujte zubovým hladítkem. Hydroizolační stěrku vystavenou tlakové vodě nebo očekávanému vzniku trhlin vyztužte pomocí skelné mřížky. Mřížku vtlačte do první vrstvy. Použijte výztužnou mřížku i v oblasti napojení stěny a podlahy. Po vytvrzení první vrstvy naneste zubovým nebo hladkým hladítkem druhou vrstvu Sika Igolflex -201/ Sika Igolflex Po dokončení a kompletním vytvrzení hydroizolační stěrky je možné přímo do další vrstvy Sika Igolflex -201/ Sika Igolflex -101 lepit izolační desky. Doporučujeme instalovat drenážní a ochrannou vrstvu, která chrání stěrku před poškozením a odvádí přebytek vody. 15

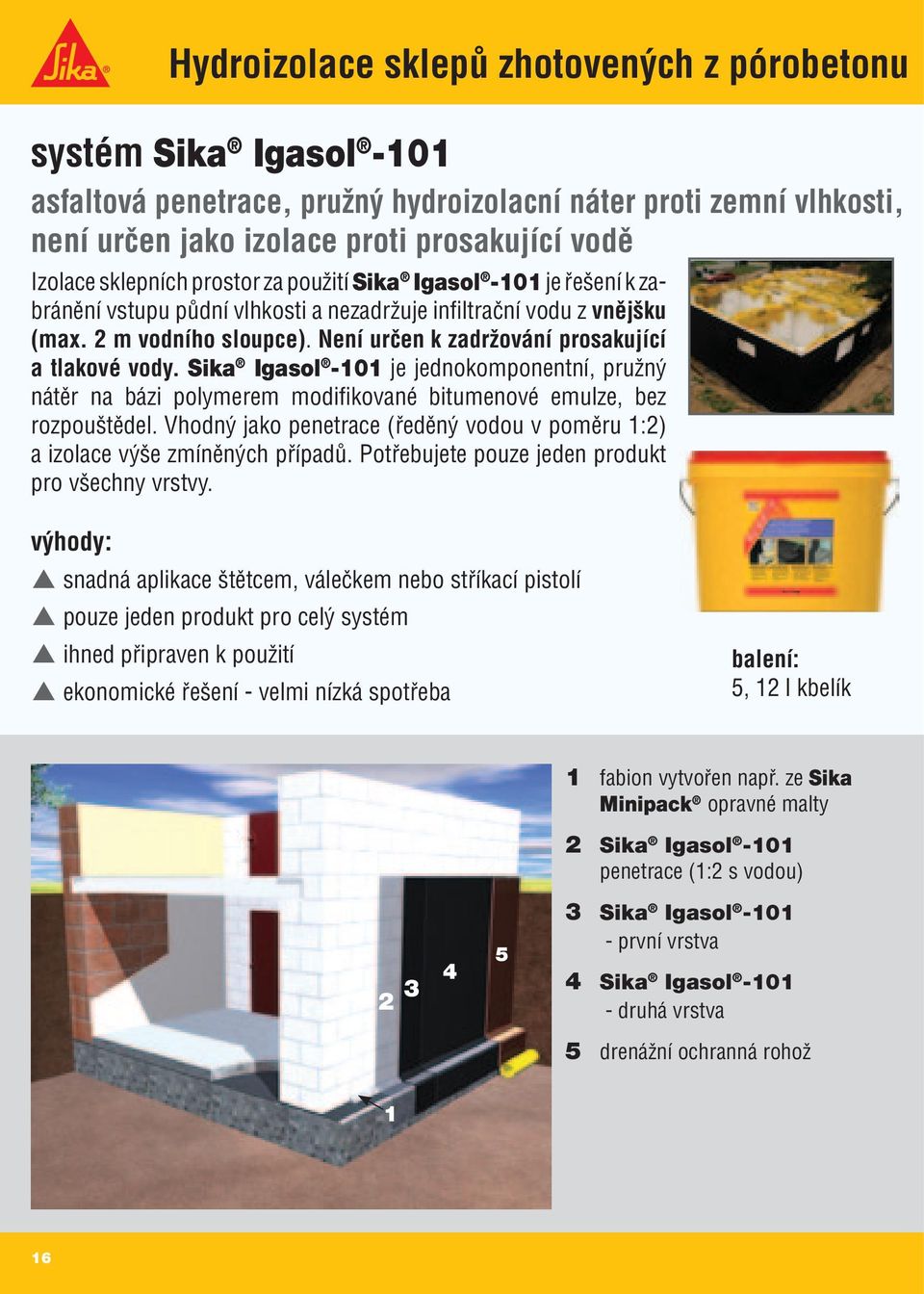

16 Hydroizolace sklepů zhotovených z pórobetonu systém Sika Igasol -101 asfaltová penetrace, pružný hydroizolacní náter proti zemní vlhkosti, není určen jako izolace proti prosakující vodě Izolace sklepních prostor za použití Sika Igasol -101 je řešení k zabránění vstupu půdní vlhkosti a nezadržuje infi ltrační vodu z vnějšku (max. 2 m vodního sloupce). Není určen k zadržování prosakující a tlakové vody. Sika Igasol -101 je jednokomponentní, pružný nátěr na bázi polymerem modifi kované bitumenové emulze, bez rozpouštědel. Vhodný jako penetrace (ředěný vodou v poměru 1:2) a izolace výše zmíněných případů. Potřebujete pouze jeden produkt pro všechny vrstvy. výhody: p snadná aplikace štětcem, válečkem nebo stříkací pistolí p pouze jeden produkt pro celý systém p ihned připraven k použití p ekonomické řešení - velmi nízká spotřeba balení: 5, 12 l kbelík fabion vytvořen např. ze Sika Minipack opravné malty 2 Sika Igasol -101 penetrace (1:2 s vodou) 3 Sika Igasol první vrstva 4 Sika Igasol druhá vrstva 5 drenážní ochranná rohož 1 16

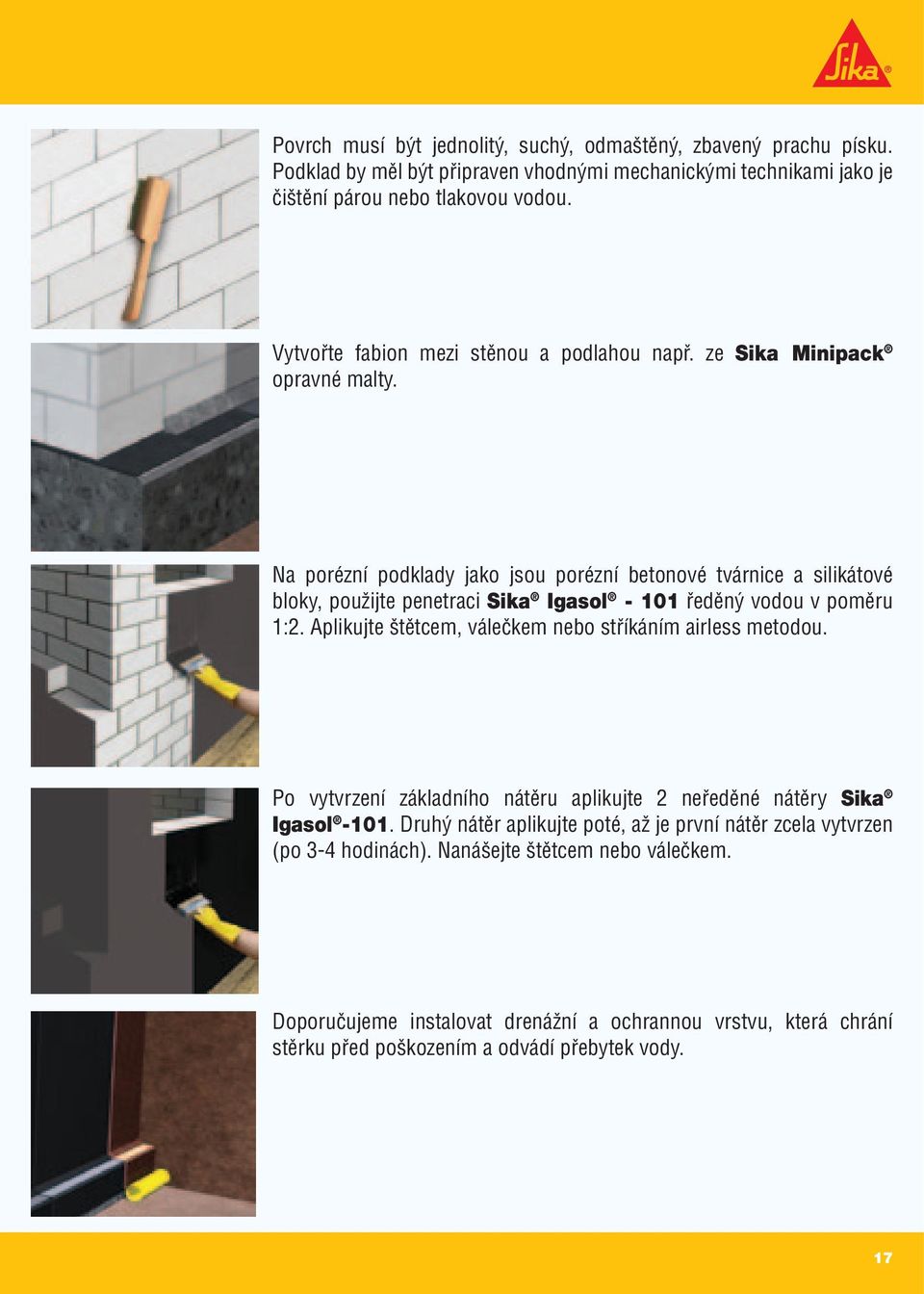

17 Povrch musí být jednolitý, suchý, odmaštěný, zbavený prachu písku. Podklad by měl být připraven vhodnými mechanickými technikami jako je čištění párou nebo tlakovou vodou. Vytvořte fabion mezi stěnou a podlahou např. ze Sika Minipack opravné malty. Na porézní podklady jako jsou porézní betonové tvárnice a silikátové bloky, použijte penetraci Sika Igasol ředěný vodou v poměru 1:2. Aplikujte štětcem, válečkem nebo stříkáním airless metodou. Po vytvrzení základního nátěru aplikujte 2 neředěné nátěry Sika Igasol Druhý nátěr aplikujte poté, až je první nátěr zcela vytvrzen (po 3-4 hodinách). Nanášejte štětcem nebo válečkem. Doporučujeme instalovat drenážní a ochrannou vrstvu, která chrání stěrku před poškozením a odvádí přebytek vody. 17

18 Hydroizolace sklepů zhotovených z pórobetonu systém Sika Igolflex -201/ Sika Igolflex -101 silnovrstvá hydroizolační stěrka na bázi bitumenu Použití produktů Sika Igolflex -201/ Sika Igolflex -101 poskytuje spolehlivé hydroizolační řešení základů a podzemních prostor vůči vodě až do tlaku 0,75 bar (7,5 m vodního sloupce). Prvním důležitým krokem pro použití těchto materiálů je nanesení penetrace - zředěný Sika Igasol -101 s vodou v poměru 1:2. Poté naneste dvě vrstvy hydroizolační stěrky Sika Igolflex -201/ Sika Igolflex Pokud je očekáván styk se vsakující se nebo tlakovou vodou vložte mezi první a druhou vrstvu skelnou mřížku. výhody: p izolace proti radonu p rychlé vytvrzení po cca 2 dnech ( v závislosti na počasí) p snadná aplikace stěrky díky vhodné konzistenci (tloušťka až 8 mm v jedné vrstvě) balení: Sika Igolfl ex -201: 24 kg komp. A 8 kg komp. B Sika Igolfl ex -101: 10, 32 l 1 těsnicí omítka s přísadou Sika Do malty 2 fabion vytvořený např. z Sika Minipack opravné malty 3 Sika Igasol penetrace Sika Igolflex -201 / Sika Igolflex první vrstva se výztužnou tkaninou 4 5 Sika Igolflex -201 / Sika Igolflex druhá vrstva 1 6 drenážní ochranná rohož 18

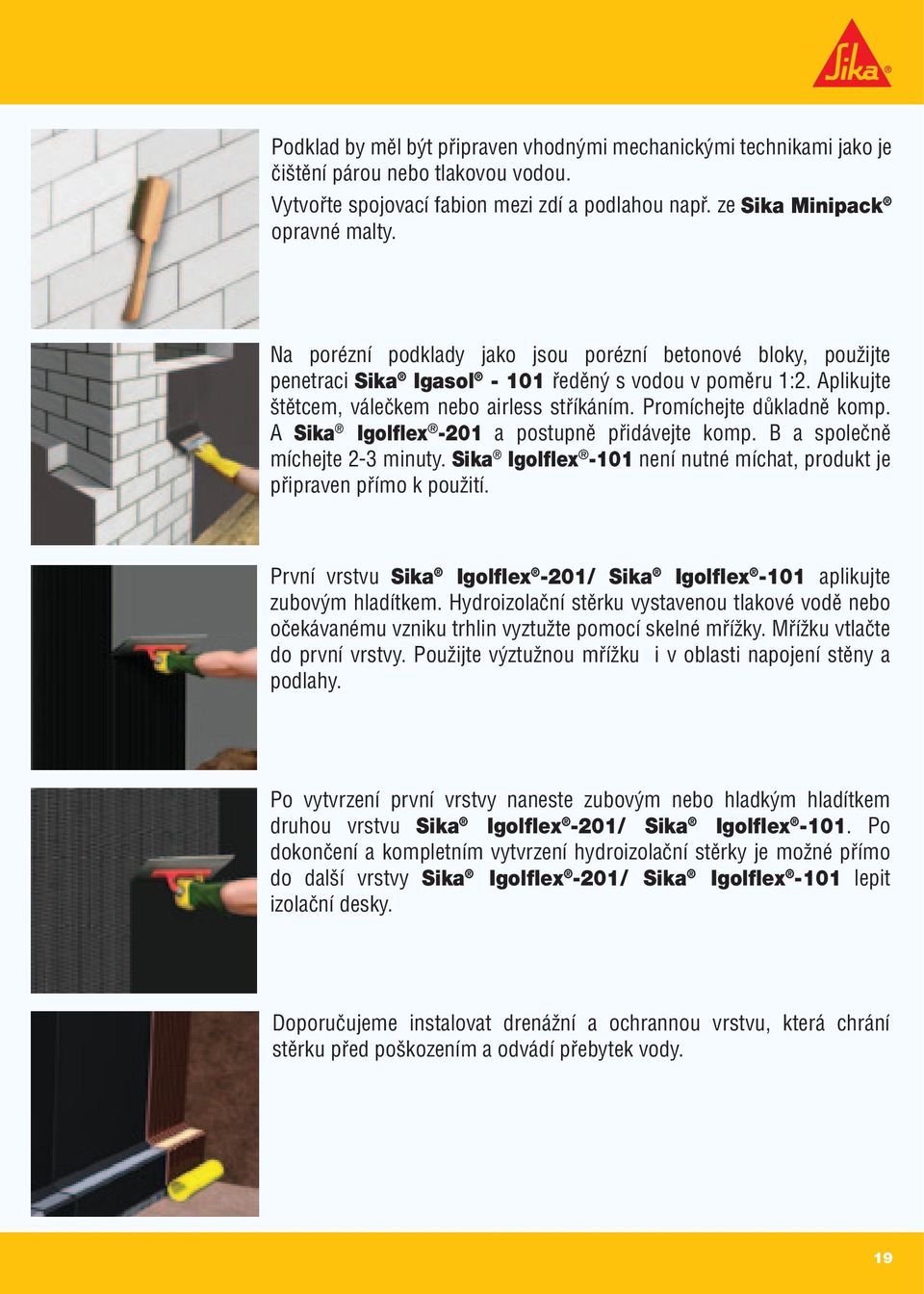

19 Podklad by měl být připraven vhodnými mechanickými technikami jako je čištění párou nebo tlakovou vodou. Vytvořte spojovací fabion mezi zdí a podlahou např. ze Sika Minipack opravné malty. Na porézní podklady jako jsou porézní betonové bloky, použijte penetraci Sika Igasol ředěný s vodou v poměru 1:2. Aplikujte štětcem, válečkem nebo airless stříkáním. Promíchejte důkladně komp. A Sika Igolflex -201 a postupně přidávejte komp. B a společně míchejte 2-3 minuty. Sika Igolflex -101 není nutné míchat, produkt je připraven přímo k použití. První vrstvu Sika Igolflex -201/ Sika Igolflex -101 aplikujte zubovým hladítkem. Hydroizolační stěrku vystavenou tlakové vodě nebo očekávanému vzniku trhlin vyztužte pomocí skelné mřížky. Mřížku vtlačte do první vrstvy. Použijte výztužnou mřížku i v oblasti napojení stěny a podlahy. Po vytvrzení první vrstvy naneste zubovým nebo hladkým hladítkem druhou vrstvu Sika Igolflex -201/ Sika Igolflex Po dokončení a kompletním vytvrzení hydroizolační stěrky je možné přímo do další vrstvy Sika Igolflex -201/ Sika Igolflex -101 lepit izolační desky. Doporučujeme instalovat drenážní a ochrannou vrstvu, která chrání stěrku před poškozením a odvádí přebytek vody. 19

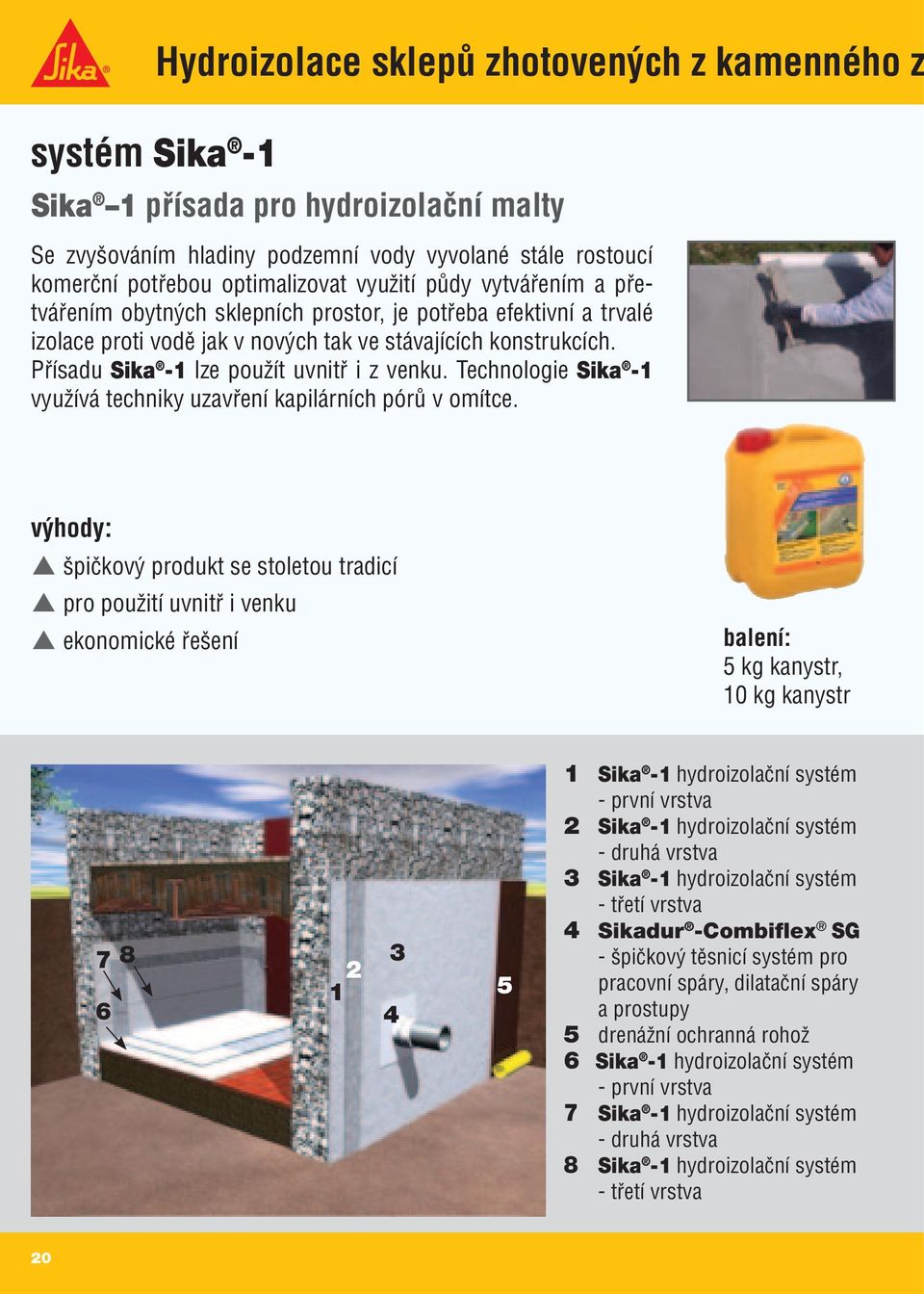

20 systém Sika -1 Hydroizolace sklepů zhotovených z kamenného z Sika 1 přísada pro hydroizolační malty Se zvyšováním hladiny podzemní vody vyvolané stále rostoucí komerční potřebou optimalizovat využití půdy vytvářením a přetvářením obytných sklepních prostor, je potřeba efektivní a trvalé izolace proti vodě jak v nových tak ve stávajících konstrukcích. Přísadu Sika -1 lze použít uvnitř i z venku. Technologie Sika -1 využívá techniky uzavření kapilárních pórů v omítce. výhody: p špičkový produkt se stoletou tradicí p pro použití uvnitř i venku p ekonomické řešení balení: 5 kg kanystr, 10 kg kanystr Sika -1 hydroizolační systém - první vrstva 2 Sika -1 hydroizolační systém - druhá vrstva 3 Sika -1 hydroizolační systém - třetí vrstva 4 Sikadur -Combiflex SG - špičkový těsnicí systém pro pracovní spáry, dilatační spáry a prostupy 5 drenážní ochranná rohož 6 Sika -1 hydroizolační systém - první vrstva 7 Sika -1 hydroizolační systém - druhá vrstva 8 Sika -1 hydroizolační systém - třetí vrstva 20

21 diva Podklad musí být soudržný, bez prachu, oleje a mastnoty, zbaven volných částic. Celý podklad musí být důkladně mechanicky připraven. Těsně před aplikací systému Sika -1 podklad důkladně navlhčete čistou vodou. Těsnicí přísada Sika -1 je přidávána do záměsové vody. V normálních případech činí mísící poměr Sika -1 : voda = 1 : 10. Záměsový roztok je poté přidán k písku a cementu. První vrstva Sika -1 maltového podhozu je na stěnu (poměr cement : písek = 1:1) nahazována v síle vrstvy 6 mm. Druhá a třetí vrstva omítky Sika -1 (poměr cement : písek = 1 : 2) a konečná vrstva (poměr cement : písek = 1 : 1) jsou nanášeny hladítkem v tloušťkách min. 10 mm. Na stěnách a podlaze je třeba vytvářet ukončovací pracovní spáry. Když je první vrstva suchá, druhá by měla překrýt ukončovací spáru první vrstvy. Následně třetí vrstva by měla překrýt ukončovací spáru druhé. Doporučujeme instalovat drenážní a ochrannou vrstvu, která chrání stěrku před poškozením a odvádí přebytek vody (např. Sika Drain). 21

22 Těsnění spár a potrubí umístěných ve sklepních p systém Sikadur -Combiflex SG Sikadur Combiflex SG těsnicí systém Těsnicí systém pro těsnění pracovních, dilatačních a připojovacích spár a trhlin. Po zabudování do spáry umožňuje pohyby konstrukce i většího rozsahu, při zachování dokonalé vodonepropustnosti. Systém Sikadur -Combiflex SG se skládá z pásů hypalonové fólie a vhodného Sikadur epoxidového lepidla. výhody: p venkovní i vnitřní aplikace p snadná instalace p vhodný na suché i vlhké betonové povrchy p velmi vysoká pružnost p vynikající přilnavost k mnoha materiálům p odolnost vůči povětrnostním vlivům p rychlé řešení připravené balení p 6 kg / 30 kg lepidlo Sikadur -Combiflex -CF p 25 m, role Sikadur -Combiflex SG (např. tloušťka 1 mm, šíře 15 cm) 1 beton 2 výplň spáry (např. výplňový provazec) 3 pás Sikadur -Combiflex SG 4 červená středová páska na pásu Sikadur -Combiflex Plus SG 5 lepidlo Sikadur těsnění prostupu potrubí 3 1 těsnění dilatační spáry 3 4 těsnění pracovní spáry

23 rostorách Příprava povrchu pískováním, broušením apod., následné vysátí. Odstraňte průhlednou fólii z pásky. U spár nebo trhlin širších než 1 mm nesmí být střed pásky přilepen k podkladu. V tomto případě použijte před aplikací lepidla krycí pásku na překrytí spáry/ trhliny. Namíchanou vrstvu lepidla Sikadur -31 CF Normal/Rapid naneste na obě strany spáry nebo trhliny na předem připravený podklad vhodným hladítkem nebo špachtlí. U vlhkého podkladu je nutné důkladně lepidlo vmasírovat do povrchu. Tloušťka vrstvy lepidla by měla být 1 2 mm a šířka nanesení lepidla na každé straně musí být minimálně 40 mm. Před umístěním pásky Sikadur - Combiflex SG odstraňte krycí pásku ze spáry/ trhliny. Čistou pásku Sikadur -Combiflex SG pevně přitlačte vhodným válečkem tak, aby byl vytlačen vzduchu z lepidla. Zatlačte pásku do lepidla, až je po obou krajích vytlačeno cca 5 mm lepidla. Pokud jsou trhliny nebo spáry > 1 mm použijte pásku Sikadur -Combiflex SG s červenou střední páskou, umístěnou směrem nahoru. V případě velkých pohybů spár je vhodné z pásu folie vytvořit smyčku dovnitř spáry. Před aplikací vrchní vrstvy nechte vytvrdnout základní vrstvu lepidla Sikadur -31 CF Normal/Rapid. Poté naneste krycí vrstvu lepidla v tloušťce cca 1 mm na obě strany spáry / trhliny. Nakonec odstraňte červenou střední pásku a krycí pásku na obou stranách, aby byly zajištěny čisté přesné detaily. 23

24 Těsnění spár a potrubí umístěných ve sklepních systém Sika Swell těsnicí tmel SikaSwell S-2, profily SikaSwell Pracovní spára: přechod mezi podlahovou a stěnovou deskou nebo mezi dvěma vodorovnými deskami, kdy přes spáru prochází výztuž. Spojení mezi vytvrzeným a čerstvým betonem je důležitým detailem konstrukce a často zdroj netěsností! Sika nabízí dva různé typy řešení bobtnavých těsnění: bobtnajicí těsnicí tmel SikaSwell S-2 a bobtnajicí profily SikaSwell -A. Prvky bobtnají po kontaktu s vodou. výhody: p jsou trvale voděodolné p snadná, jednoduchá aplikace p vhodné pro různé tvary detailů p mohou být použity pro různé povrchy balení 300 ml kartuše 600 ml monoporce 10 m role 1 beton 2 SikaSwell S-2 bobtnající tmel 3 potrubí 4 SikaSwell -A těsnicí bobtnající profil

25 prostorách SikaSwell system bobtnavý těsnicí systém 1-komp. těsnicí tmel a profily, které bobtnají po styku s vodou použití Těsnění konstrukcí jako např.: pracovní spáry (spáry u kterých nedochází k pohybům) šachty a prostupy potrubí otvory, prostupy skrz stěny a podlahové desky průchody kabelů spojovací spáry mezi stávajícími a novými budovami SikaSwell profily jsou upevňovány pomocí SikaSwell S-2 těsnicího tmelu. popis & výhody bobtnají v kontaktu s vodou snadná aplikace trvale voděodolné dobrá přilnavost k většině stavebních podkladů vysoce ekonomické řešení zpomalený náběh expanze, proto nepoškozuje beton během jeho tvrdnutí přizpůsobivý mnoha tvarům detailů balení 300 ml kartuše, 600 ml monoporce, 10 m role spotřeba 300 ml / 1,8-3,1 m 600 ml / 3,5-6,2 m barva červená Sika spárové pásy pro těsnění pracovních spár (šedý typ) a dilatačních spár (žlutý typ) pružné PVC spárové pásy použití Sika - spárové pásy mohou být použity proti vysokému tlaku vody: zadržování vody ve vodojemech, nádržích, hrázích, čistírnách odpadních vod, kanálech, propustech, mostech, bazénech, prostorách s mokrým provozem, apod. vhodné pro podzemní konstrukce, tunely, sklepy, skladiště apod. typy: středově umístěné a povrchové spárové profily dostupné pro pracovní a dilatační spáry (pro správný výběr se informujte v technickém listu produktu) popis & výhody použitelné pro vysoké tlaky vody pružné snadno použitelné / lehce svařitelné přetíratelné trvale odolné proti mořské vodě, splaškům, posypovým solím balení 15 m role, 30 m role barva šedá, žlutá 25

26 Podrobný popis produktů SikaSeal -200 Migrating cementová krystalizační hydroizolační malta 1-komponentní malta obsahující migrující krystalizační příměsi, pro těsnění betonu použití Izolace horizontálních a vertikálních povrchů z betonu. Ochrana betonových konstrukcí před pronikáním vody ve vodních nádržích, bazénech, koupelnách, podzemních konstrukcích, zásobníkových systémech, izolace proti vlhkosti, atd. balení 25 kg pytel barva šedá spotřeba ~ 2 kg / m 2 / vrstvu (požadované jsou 2 vrstvy) Sikalastic -152 vysoce flexibilní vodotěsná malta 2-komponentní, vlákny vyztužená vodotěsná a trhliny překlenující stěrka popis & výhody 1-komponentní, pouze přidejte vodu pro střední tlak vody dvojí účinek: 1. chemická přísada migruje hluboko do pórů ve struktuře betonu a vytváří nerozpustné krystaly, které utěsňují póry a kapiláry proti vnikání vody. 2. bariéra vytvořená pevnou a hydroizolační vrstvou na povrchu betonu. vysoká přídržnost vodotěsná, mrazuvzdorná paropropustná vhodná pro styk s pitnou vodou použití Univerzální vodotěsná izolace pro: konstrukce zadržující vodu: kanály, hráze, plavecké bazény, nádrže, bet. potrubí infrastruktura: mosty a viadukty, římsy izolace proti vsakující vodě: sklepy, garáže, šachty budovy: základové stěny, balkóny, terasy, vlhké prostory, kuchyně, fasády barva šedá popis & výhody vysoce elastická překlenuje trhliny není třeba vyztužení vysoká přilnavost k mnoha materiálům netoxický izolace proti radonu balení 8 kg kanystr (A) a 25 kg, pytel (B) spotřeba 1,8 kg/m 2 /1mm 26

27 Sika - 1 těsnicí přísada do malt a betonů tekutá, vodotěsná přísada bez chloridů, ihned k použití použití Vhodná jako izolace zděných a betonových konstrukcí jako jsou: fasády sklepy suterény betonové cesty bazény nádrže na vodu kanály a pod. balení 5 kg kanystr, 10 kg kanystr barva žlutá popis & výhody efektivní zábrana pronikání vody při zachování možnosti dýchání podkladu uzavření kapilár a pórů v betonu lepší zpracovatelnost a mechanická odolnost směsi snížení nasákavosti spotřeba 3 % váhy cementu Sika Igasol -101 asfaltová penetrace, pružný hydroizolační nátěr Nátěr na bázi polymerem modifi kované bitumenové emulze, bez rozpouštědel použití ochrana a hydroizolace venkovních i vnitřních konstrukcí a betonových prvků proti vlhkosti a dešti, např. kanalizace, vodovody, fasády, střechy apod. jako primer pod bitumenové vrstvy na beton, cement a cihlové povrchy (ředitelný vodou 1:2) balení 5, 12 l kbelík spotřeba 0,15 kg / m 2 zředěné penetrace 0,30 kg / m 2 / vrstvu nátěru popis & výhody snadná aplikace štětcem, válečkem nebo airless stříkáním materiál připraven k přímému použití možná univerzální aplikace dobrá přilnavost na všechny suché nebo lehce vlhké minerální nebo bitumenové povrchy zcela vytvrzen za min. 3 hodiny při 20 C není odolný vůči UV záření nevystavujte slunečnímu záření bez rozpouštědel, nízký zápach, nehořlavý barva hnědočerná 27

28 Podrobný popis produktů Sika I g o l fl e x -201 rychletvrdnoucí asfaltová stěrka 2-komp. bitumenová hydroizolační stěrka, zesílená vlákny, bez rozpouštědel použití: pro trvalou, elastickou hydroizolaci podzemních konstrukcí, venkovních konstrukcí a podlah, balkonů, teras apod. pro vnitřní i venkovní hydroizolaci vůči pronikání tlakové vody (pozitivní tlak vody). jako lepidlo k upevnění izolačních desek na bitumenové nebo minerální podklady pod úrovní terénu. balení 32 kg kombi-kbelíky, obsahují: pastovitou složku 24 kg a práškovou složku 8 kg spotřeba 1,5 kg /m 2 /mm (suchý materiál) 2 kg /m 2 /mm (pro lepení izolačních desek) Sika I g o l fl e x -101 popis & výhody rychlé vytvrzování-použitelný při nízkých teplotách po vytvrzení zůstává vysoce pružný, vytváří voděodolnou vrstvu přemosťující trhliny, je odolný vůči kyselé půdě izolace proti radonu snadná aplikace díky husté konzistenci (je možná vrstva silná až 8 mm) dobrá přilnavost na všechny suché nebo lehce vlhké minerální nebo bitumenové povrchy není odolný vůči UV záření nevystavovat slunečnímu záření bez rozpouštědel / nízký zápach / nehořlavý barva černá asfaltová izolační stěrka 1-komp. bitumenová hydroizolační stěrka, plněná polystyrénem, bez rozpouštědel použití pro trvalou, elastickou hydroizolaci podzemních konstrukcí, venkovních konstrukcí a podlah, balkonů, teras apod. jako lepidlo k upevnění izolačních desek na bitumenové nebo minerální podklady pod úrovní terénu. balení 10, 32 l kbelík spotřeba 1,5 l/m 2 /mm (suchý materiál) 2 l/m 2 (pro lepení izolačních desek) barva černá popis & výhody po vytvrzení zůstává vysoce pružný, vytváří voděodolnou vrstvu přemosťující trhliny odolný vůči dešti již během aplikace po cca 3 hodinách při +20 C plně vytvrzen po cca 3 dnech (v závislosti na počasí) snadná aplikace díky husté konzistenci (je možná vrstva silná až 8 mm) odolný vůči přírodním kyselinám obsaženým v půdě není odolný UV záření - nevystavovat slunečnímu záření bez rozpouštědel / nízký zápach nehořlavý izolace proti radonu 28

29 Sika Do malty přísada nahrazující vápno tekutá přísada pro zdicí a omítkové malty použití přísada pro zdící a omítkové malty na bázi cementu nahrazuje vápno barva tmavohnědá balení 1 l láhev s praktickým dávkovačem popis & výhody snížení spotřeby malty, nákladů na práci a dopravu snížení množství vody v maltě zlepšení plasticity zlepšení odolnosti proti vodě snížení náchylnosti ke tvorbě trhlin a výkvětů nekorozivní spotřeba 250 ml / 25 kg cementu Sika MiniPack malta pro opravy betonu jednosložková malta na bázi cementu pro opravy betonu použití pro opravy betonu a reprofi lace: stěn a podlah schodů rohů apod. popis & výhody snadná zpracovatelnost obsahuje syntetická vlákna silnovrstvá odolná povětrnostním vlivům vysoká mechanická pevnost spotřeba 5 kg ~ 2,7 l malty balení 5 kg plastové pytle barva šedá 29

30 Přehled produktů Sika Igolflex Sika Igolflex Sika Igasol SikaSeal -200 Migrating Sikalastic komponentní 1-komponentní 1-komponentní 1-komponentní 2- komponentní na bázi bitumenu na bázi bitumenu na bázi bitumenu na bázi cementu na bázi cementu použití suterén, sklep - betonové stěny - pozitivní tlak suterén, sklep - betonové stěny - negativní tlak * suterén, sklep - cihelné zdivo - pozitivní tlak suterén, sklep - pórobetonové zdivo - pozitivní tlak hydroizolace vůči prosakující a podzemní vodě vyztuženo Sika Igolflex -F01 * * s podkladním nátěrem s podkladním nátěrem lepení izolačních panelů hydroizolace jímek, kanálů a fasád izolace proti radonu vlastnosti a technické údaje spotřeba na 1 m 2 při tloušťce 1 mm 4,5-6,5 kg / 2 vrstvy 4,5-6 l / 2 vrstvy 0,30 kg / 1 vrstva 2 kg / 1 vrstva 1,8 kg / 1 vrstva tloušťka vrstvy / doporučeno vrstev mokrá vrstva 4,5-8 mm / 2 vrstvy mokrá vrstva 4,5-8 mm / 2 vrstvy válečkem / podkladní nátěr + 1 vrstva 2-5 mm / 2 vrstvy max.2 mm / 2 vrstvy překlenutí trhlin ano ano ano ne ano pevnost v tlaku MPa 0,8 MPa UV odolnost ne ne ne ano ano odolnost vůči mrazu ano ano ano ano ano aplikační teplota C C C C C čekací doba mezi první a 2-4 h 3-4 h 3-4 h 2-12 h 3-12 h druhou vrstvou ** plné vytvrzení ~ 2 dny ~ 3 dny ~ 3 dny ~ 28 dnů ~2 dny doporučené vhodné * pouze v případě běžné vlhkosti a odtékající průsakové vody ** standardní doba je určena pro teplotu +20 C. Čekací doba závisí na vlhkosti podkladu a dalších faktorech. Ty mohou být rozdílné a měly by být zohledněny při každé aplikaci. 30

31 Poznámky 31

32 Sika know-how z velkých staveb do vašich domovů Veškeré informace o našich dalších produktech naleznete na
