1 NÁVOD K OBSLUZE Elektrická vestavná trouba IOAK-832 ( /1)

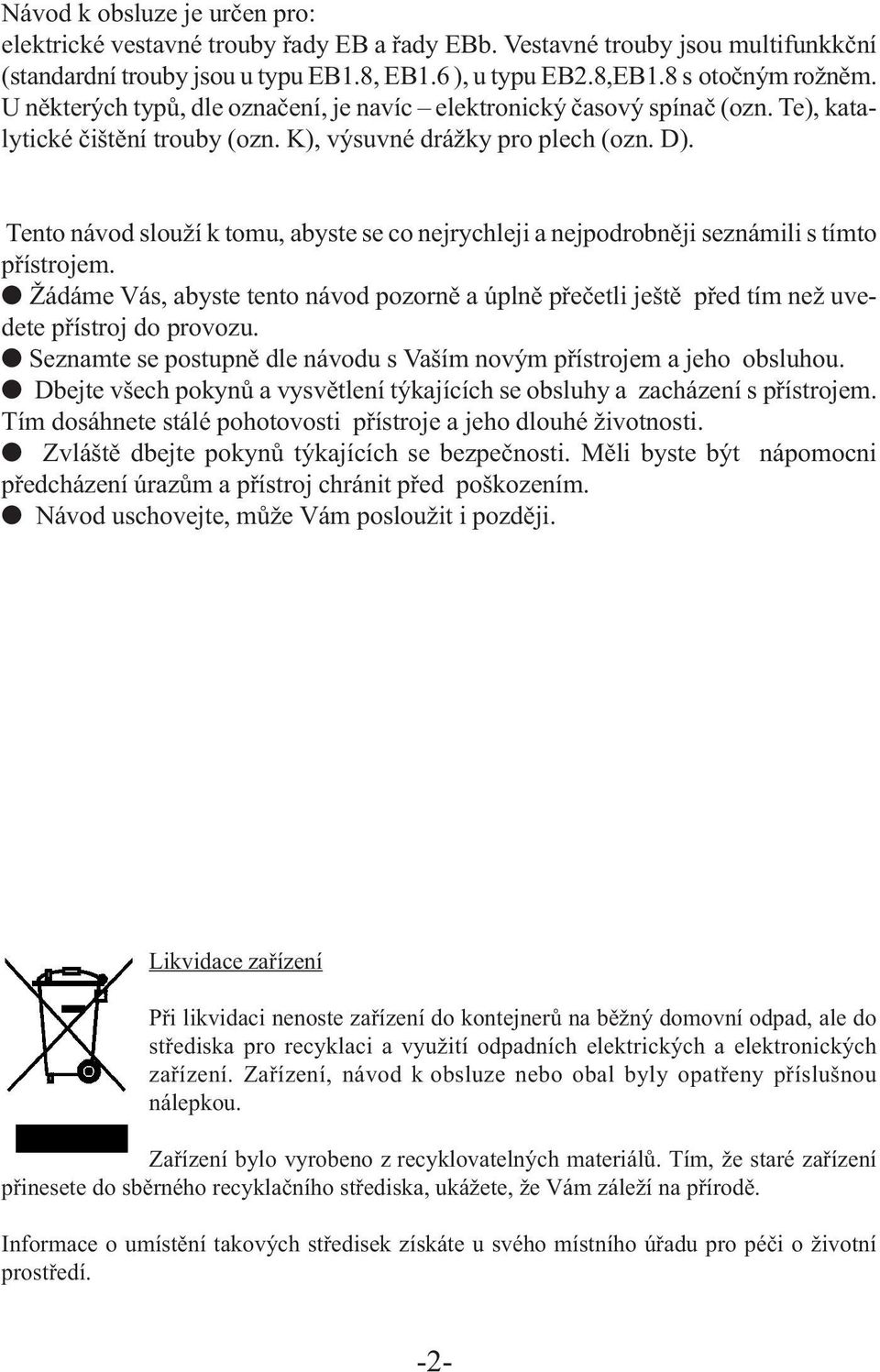

2 Návod k obsluze je určen pro: elektrické vestavné trouby řady EB a řady EBb. Vestavné trouby jsou multifunkkční (standardní trouby jsou u typu EB1.8, EB1.6 ), u typu EB2.8,EB1.8 s otočným rožněm. U některých typů, dle označení, je navíc elektronický časový spínač (ozn. Te), katalytické čištění trouby (ozn. K), výsuvné drážky pro plech (ozn. D). Tento návod slouží k tomu, abyste se co nejrychleji a nejpodrobněji seznámili s tímto přístrojem. OŽádáme Vás, abyste tento návod pozorně a úplně přečetli ještě před tím než uvedete přístroj do provozu. OSeznamte se postupně dle návodu s Vaším novým přístrojem a jeho obsluhou. O Dbejte všech pokynů a vysvětlení týkajících se obsluhy a zacházení s přístrojem. Tím dosáhnete stálé pohotovosti přístroje a jeho dlouhé životnosti. O Zvláště dbejte pokynů týkajících se bezpečnosti. Měli byste být nápomocni předcházení úrazům a přístroj chránit před poškozením. O Návod uschovejte, může Vám posloužit i později. Likvidace zařízení Při likvidaci nenoste zařízení do kontejnerů na běžný domovní odpad, ale do střediska pro recyklaci a využití odpadních elektrických a elektronických zařízení. Zařízení, návod k obsluze nebo obal byly opatřeny příslušnou nálepkou. Zařízení bylo vyrobeno z recyklovatelných materiálů. Tím, že staré zařízení přinesete do sběrného recyklačního střediska, ukážete, že Vám záleží na přírodě. Informace o umístění takových středisek získáte u svého místního úřadu pro péči o životní prostředí. -2-

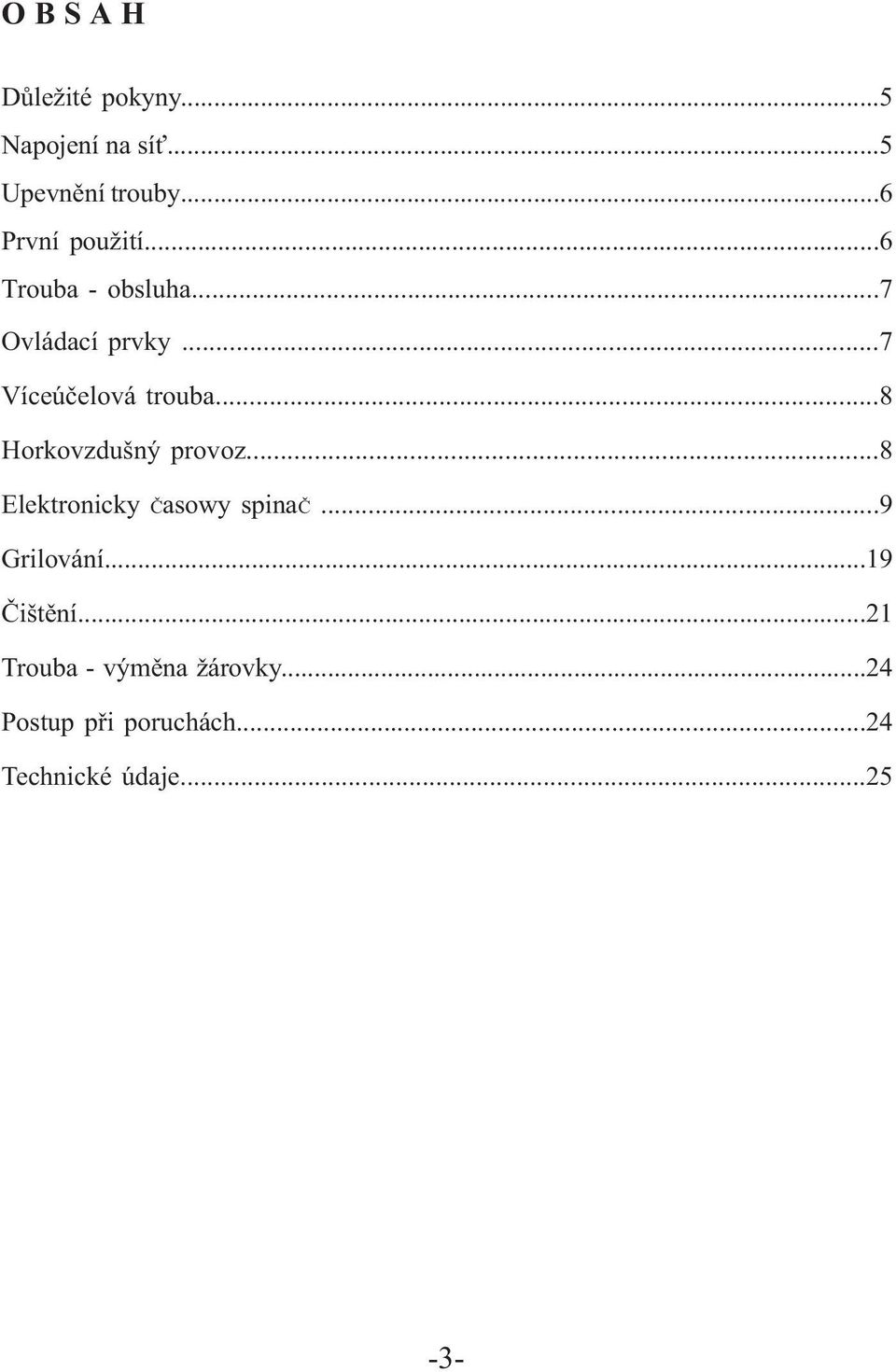

3 O B S A H Důležité pokyny...5 Napojení na síť...5 Upevnění trouby...6 První použití...6 Trouba - obsluha...7 Ovládací prvky...7 Víceúčelová trouba...8 Horkovzdušný provoz...8 Elektronicky Časowy spinač...9 Grilování...19 Čištění...21 Trouba - výměna žárovky...24 Postup při poruchách...24 Technické údaje

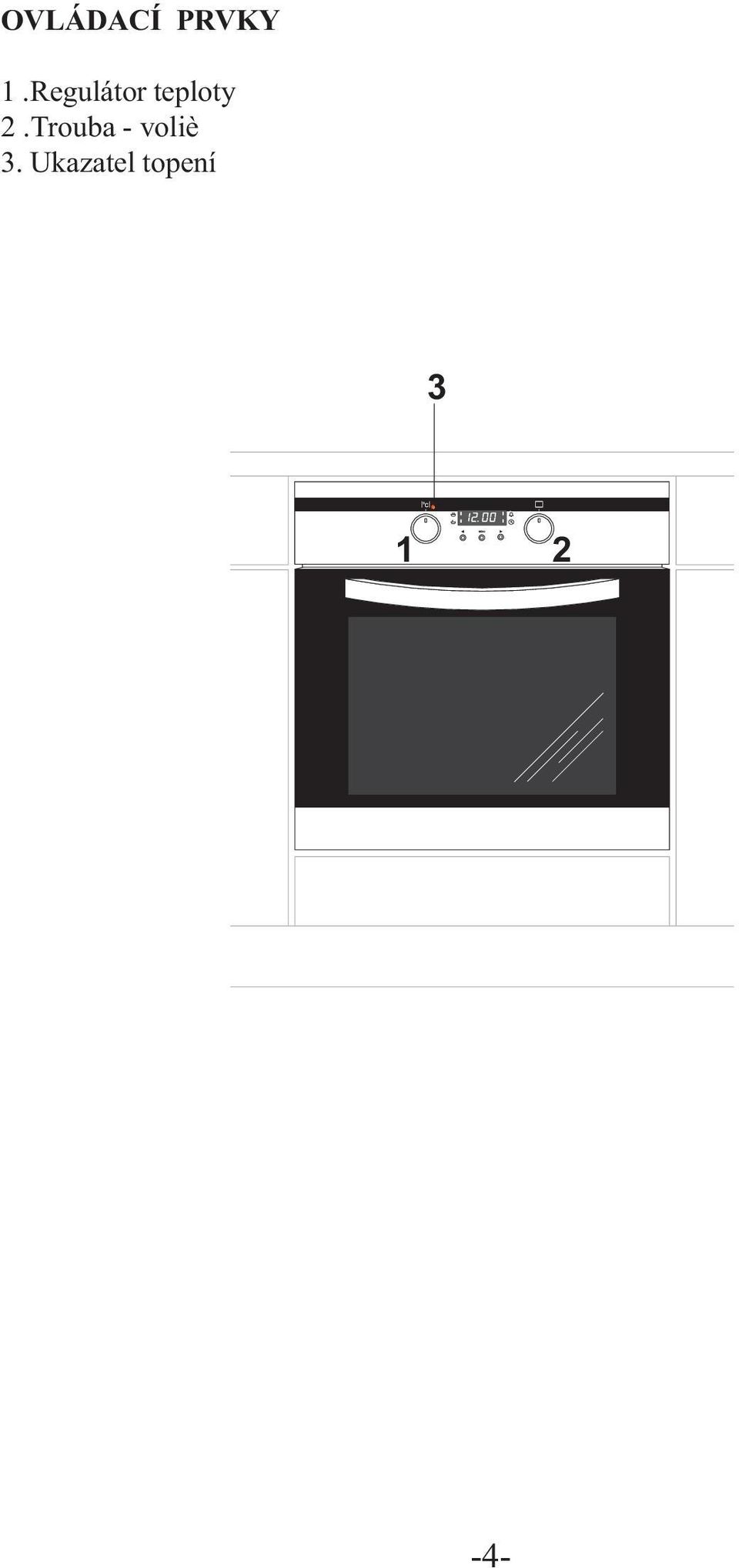

4 OVLÁDACÍ PRVKY 1.Regulátor teploty 2.Trouba - voliè 3. Ukazatel topení

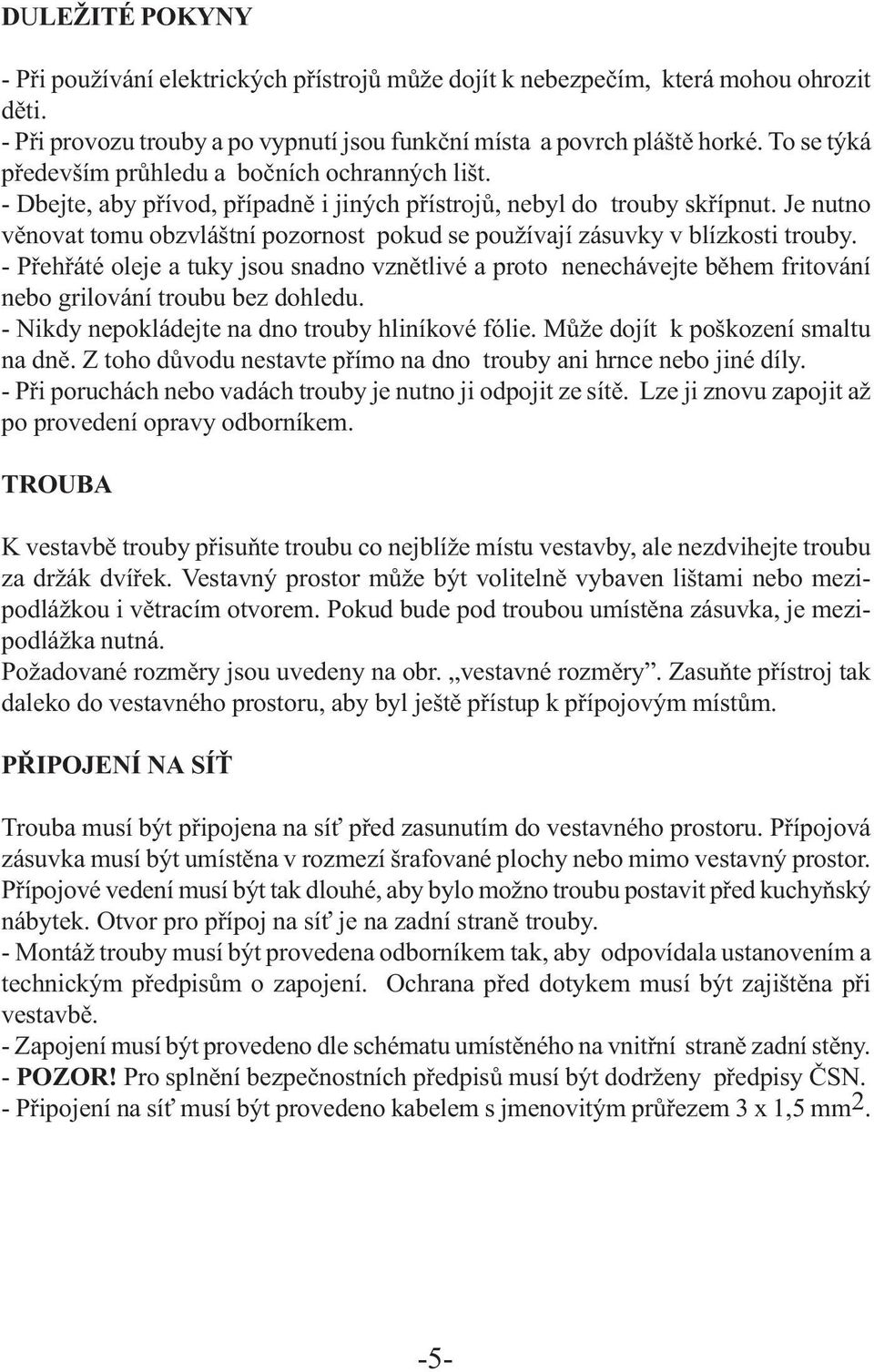

5 DULEŽITÉ POKYNY - Při používání elektrických přístrojů může dojít k nebezpečím, která mohou ohrozit děti. - Při provozu trouby a po vypnutí jsou funkční místa a povrch pláště horké. To se týká především průhledu a bočních ochranných lišt. - Dbejte, aby přívod, případně i jiných přístrojů, nebyl do trouby skřípnut. Je nutno věnovat tomu obzvláštní pozornost pokud se používají zásuvky v blízkosti trouby. - Přehřáté oleje a tuky jsou snadno vznětlivé a proto nenechávejte během fritování nebo grilování troubu bez dohledu. - Nikdy nepokládejte na dno trouby hliníkové fólie. Může dojít k poškození smaltu na dně. Z toho důvodu nestavte přímo na dno trouby ani hrnce nebo jiné díly. - Při poruchách nebo vadách trouby je nutno ji odpojit ze sítě. Lze ji znovu zapojit až po provedení opravy odborníkem. TROUBA K vestavbě trouby přisuňte troubu co nejblíže místu vestavby, ale nezdvihejte troubu za držák dvířek. Vestavný prostor může být volitelně vybaven lištami nebo mezipodlážkou i větracím otvorem. Pokud bude pod troubou umístěna zásuvka, je mezipodlážka nutná. Požadované rozměry jsou uvedeny na obr. vestavné rozměry. Zasuňte přístroj tak daleko do vestavného prostoru, aby byl ještě přístup k přípojovým místům. PŘIPOJENÍ NA SÍŤ Trouba musí být připojena na síť před zasunutím do vestavného prostoru. Přípojová zásuvka musí být umístěna v rozmezí šrafované plochy nebo mimo vestavný prostor. Přípojové vedení musí být tak dlouhé, aby bylo možno troubu postavit před kuchyňský nábytek. Otvor pro přípoj na síť je na zadní straně trouby. - Montáž trouby musí být provedena odborníkem tak, aby odpovídala ustanovením a technickým předpisům o zapojení. Ochrana před dotykem musí být zajištěna při vestavbě. - Zapojení musí být provedeno dle schématu umístěného na vnitřní straně zadní stěny. - POZOR! Pro splnění bezpečnostních předpisů musí být dodrženy předpisy ČSN. - Připojení na síť musí být provedeno kabelem s jmenovitým průřezem 3 x 1,5 mm

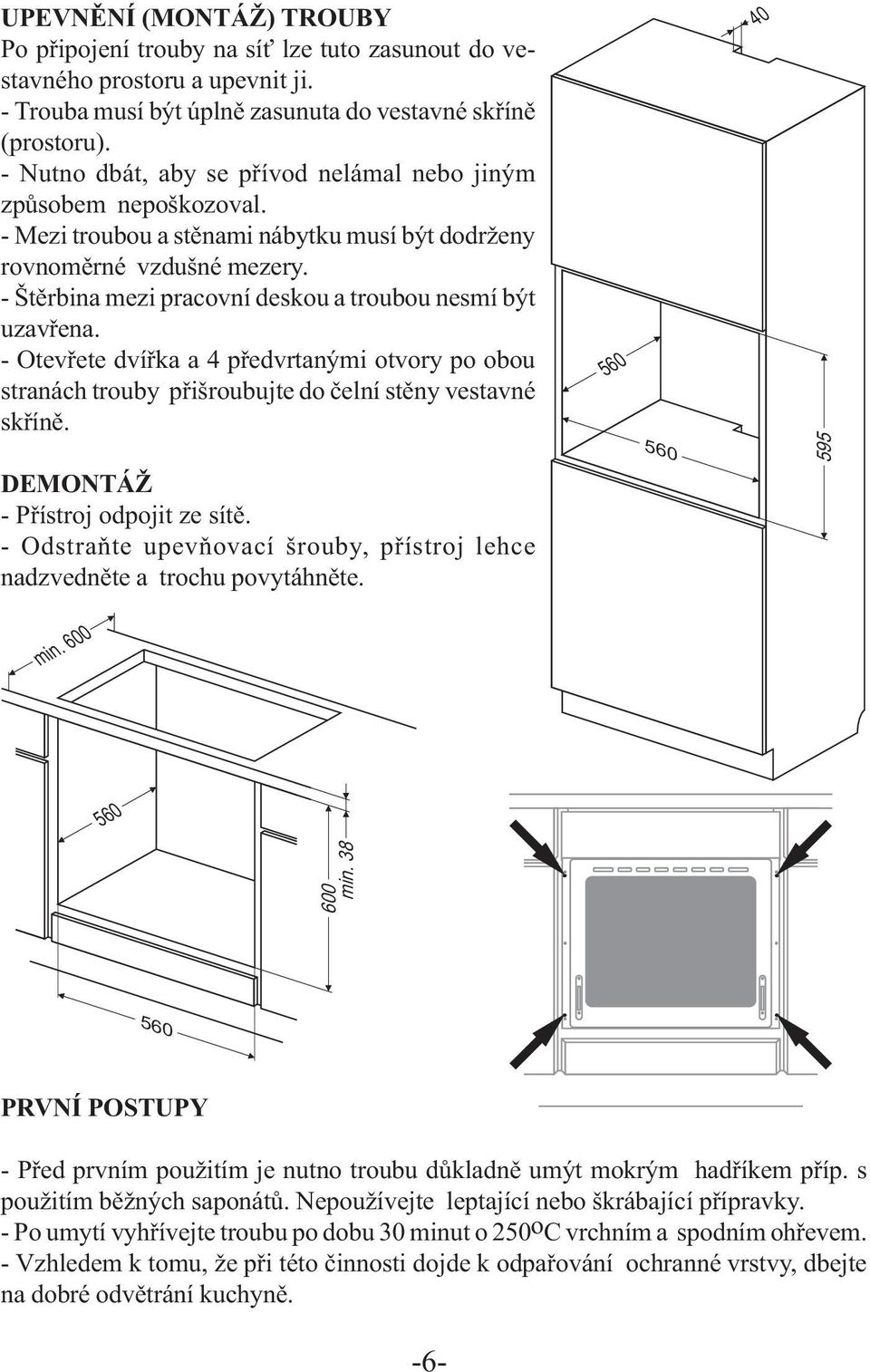

6 UPEVNĚNÍ (MONTÁŽ) TROUBY Po připojení trouby na síť lze tuto zasunout do vestavného prostoru a upevnit ji. - Trouba musí být úplně zasunuta do vestavné skříně (prostoru). - Nutno dbát, aby se přívod nelámal nebo jiným způsobem nepoškozoval. - Mezi troubou a stěnami nábytku musí být dodrženy rovnoměrné vzdušné mezery. - Štěrbina mezi pracovní deskou a troubou nesmí být uzavřena. - Otevřete dvířka a 4 předvrtanými otvory po obou stranách trouby přišroubujte do čelní stěny vestavné skříně. DEMONTÁŽ - Přístroj odpojit ze sítě. - Odstraňte upevňovací šrouby, přístroj lehce nadzvedněte a trochu povytáhněte min min PRVNÍ POSTUPY - Před prvním použitím je nutno troubu důkladně umýt mokrým hadříkem příp. s použitím běžných saponátů. Nepoužívejte leptající nebo škrábající přípravky. - Po umytí vyhřívejte troubu po dobu 30 minut o 250 o C vrchním a spodním ohřevem. - Vzhledem k tomu, že při této činnosti dojde k odpařování ochranné vrstvy, dbejte na dobré odvětrání kuchyně. -6-

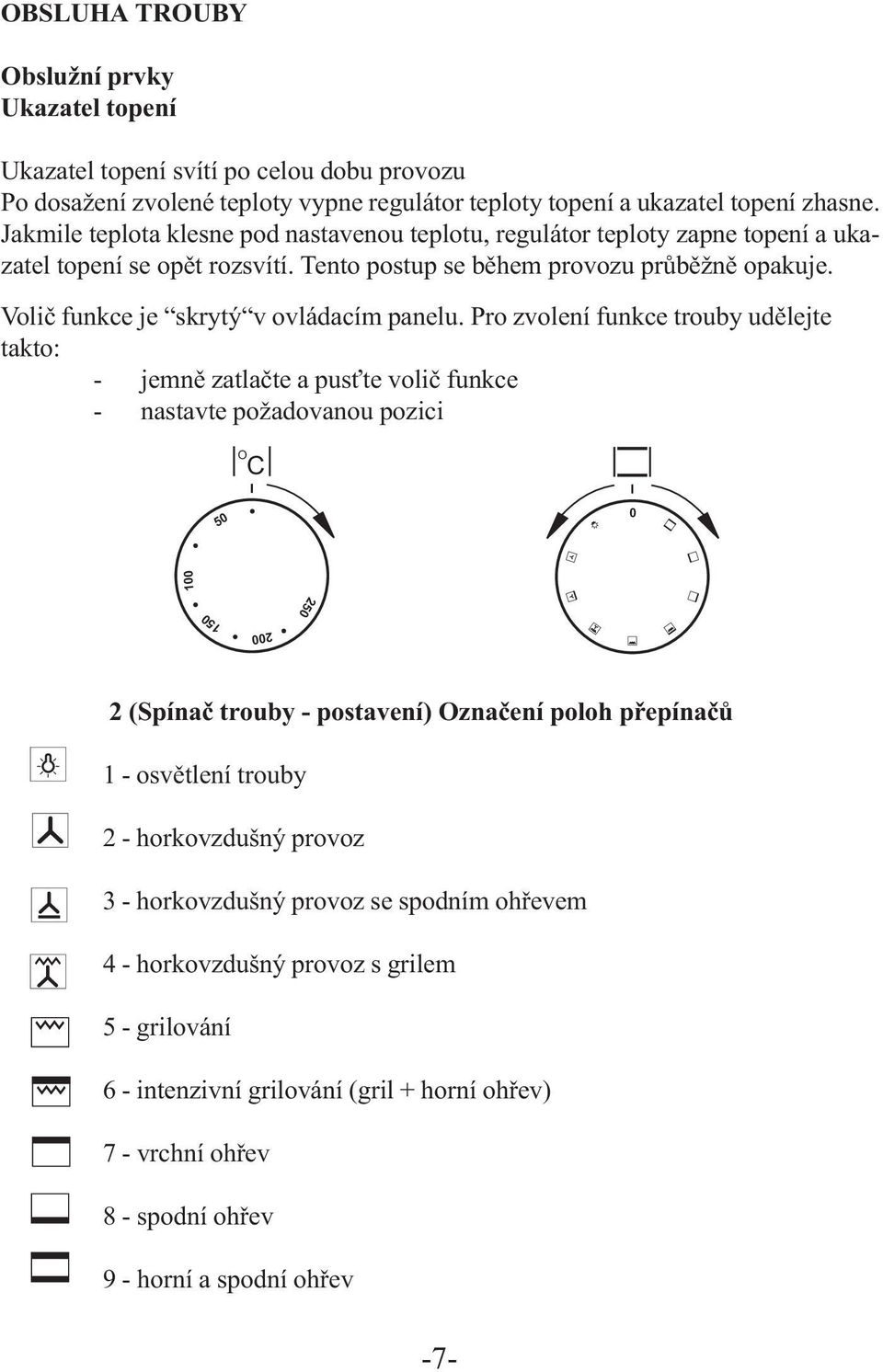

7 150 OBSLUHA TROUBY Obslužní prvky Ukazatel topení Ukazatel topení svítí po celou dobu provozu Po dosažení zvolené teploty vypne regulátor teploty topení a ukazatel topení zhasne. Jakmile teplota klesne pod nastavenou teplotu, regulátor teploty zapne topení a ukazatel topení se opět rozsvítí. Tento postup se během provozu průběžně opakuje. Volič funkce je skrytý v ovládacím panelu. Pro zvolení funkce trouby udělejte takto: - jemně zatlačte a pusťte volič funkce - nastavte požadovanou pozici O C (Spínač trouby - postavení) Označení poloh přepínačů 1 - osvětlení trouby 2 - horkovzdušný provoz 3 - horkovzdušný provoz se spodním ohřevem 4 - horkovzdušný provoz s grilem 5 - grilování 6 - intenzivní grilování (gril + horní ohřev) 7 - vrchní ohřev 8 - spodní ohřev 9 - horní a spodní ohřev -7-

8 REGULÁTOR TEPLOTY TROUBY Regulováním teploty zvolím žádanou teplotu trouby a tato je automaticky udržována konstantní. VÍCEÚČELOVÁ TROUBA Multifunkční trouba je tak konstruována, že lze výhody připravené běžným horním a spodním ohřevem a moderním horkovzdušným, jakož i možnost grilování, využít i jednotlivě v jednom přístroji. Tak lze využít výhody jednotlivých způsobů při pečení a smažení. HORKOVZDUŠNÝ PROVOZ - VÝHODY Horkovzdušný ventilátor, umístěný na zadní straně trouby zajišťuje stálý oběh vzduchu. Tím se dosáhne lepšího přenosu tepla na pečené materiály a rovnoměrného rozdělování teploty v celém prostoru trouby. - Úspora energie - proti běžným troubám lze volit podstatně nižší teploty. - V důsledku nižších teplot dochází k menšímu zašpinění trouby. Špína se nezapéká a lze ji proto lehce odstranit. - Pokud se má péci současně na více plechách doporučujeme použít první a třetí vsuvnou lištu odspodu. - Roztávací postupy probíhají daleko rychleji a mohou u všech vsuvek proběhnout současně. - Otevření dvířek při pečení je možné i při pečení citlivých materiálů aniž by došlo k jejich poškození. - Odpadá dlouhé vyhřívání obvyklé u běžných pecí, nastavené teploty se dosáhne velmi rychle. HORKOVZDUŠNÝ PROVOZ PEČENÍ (masitých pokrmů) Vsuňte rošt do jedné z prostředních vsuvných lišt a podložte tukovou pánev nebo položte rošt přímo na tukovou pánev. Lze použít také pouze pánev nebo obvyklý pekáč. Póry masa se rychle uzavřou a tím se zamezí vytékání šťávy z masa, zajistí se rovnoměrné hnědnutí a bezvadné propečení i větších kusů. Při porcích menších než 500 g je hospodárnější přípravu provádět na varné desce. - Nejdříve nastavte volič funkce trouby 2 na 3 (horkovzdušný provoz se spodním ohřevem). - Regulátorem teploty 1 nastavte žádanou teplotu. Doporučuje se začít s vysokými teplotami a potom přepnout na nižší. U materiálů vyžadujících pečení delší než 1 hodinu nastavte teplotu 160 o C. -8-

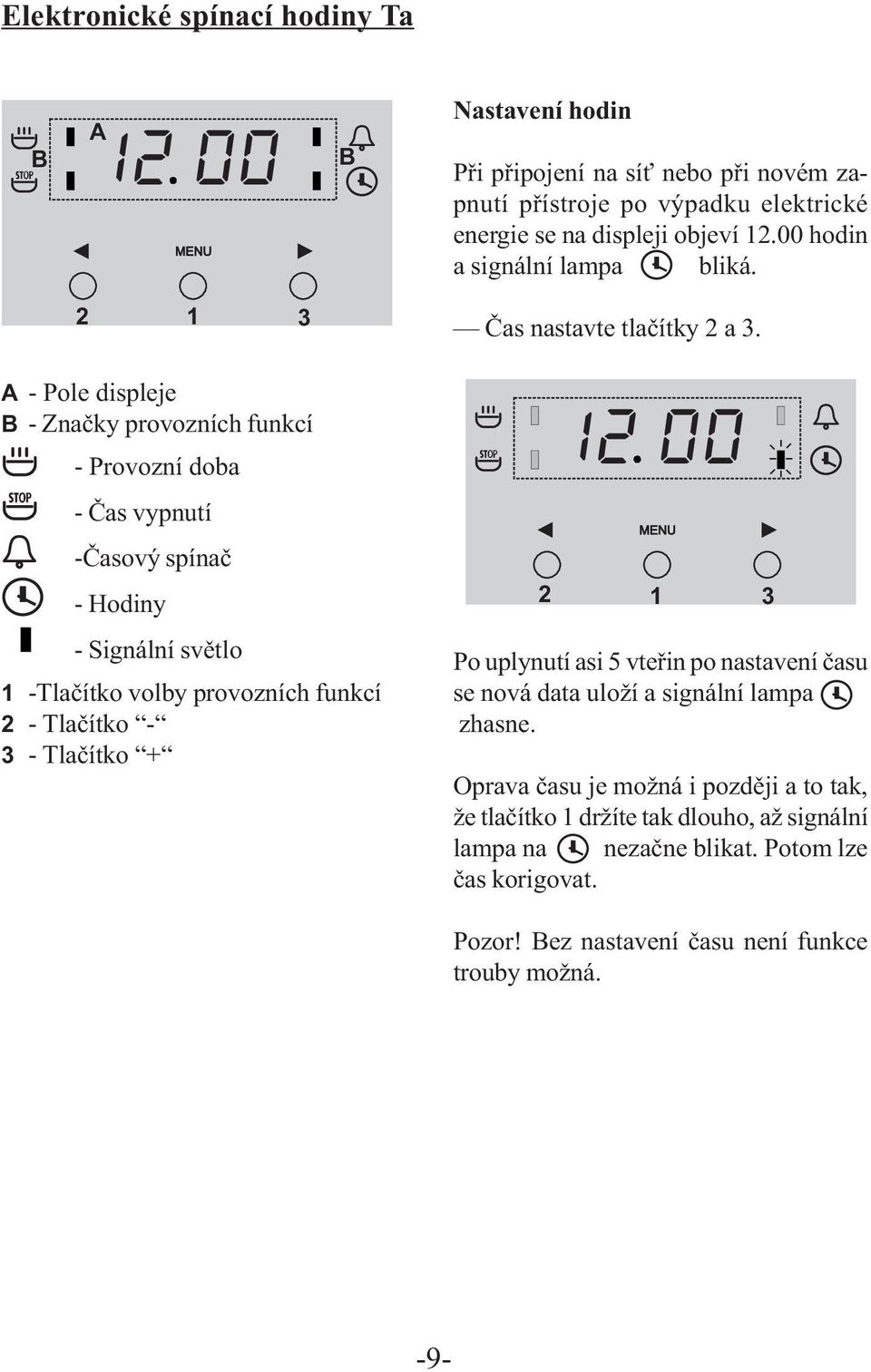

9 Elektronické spínací hodiny Ta B A MENU B Nastavení hodin Při připojení na síť nebo při novém zapnutí přístroje po výpadku elektrické energie se na displeji objeví hodin a signální lampa bliká Čas nastavte tlačítky 2 a 3. A - Pole displeje B - Značky provozních funkcí - Provozní doba - Čas vypnutí -Časový spínač - Hodiny - Signální světlo 1 -Tlačítko volby provozních funkcí 2 - Tlačítko Tlačítko MENU Po uplynutí asi 5 vteřin po nastavení času se nová data uloží a signální lampa zhasne. Oprava času je možná i později a to tak, že tlačítko 1 držíte tak dlouho, až signální lampa na nezačne blikat. Potom lze čas korigovat. Pozor! Bez nastavení času není funkce trouby možná. -9-

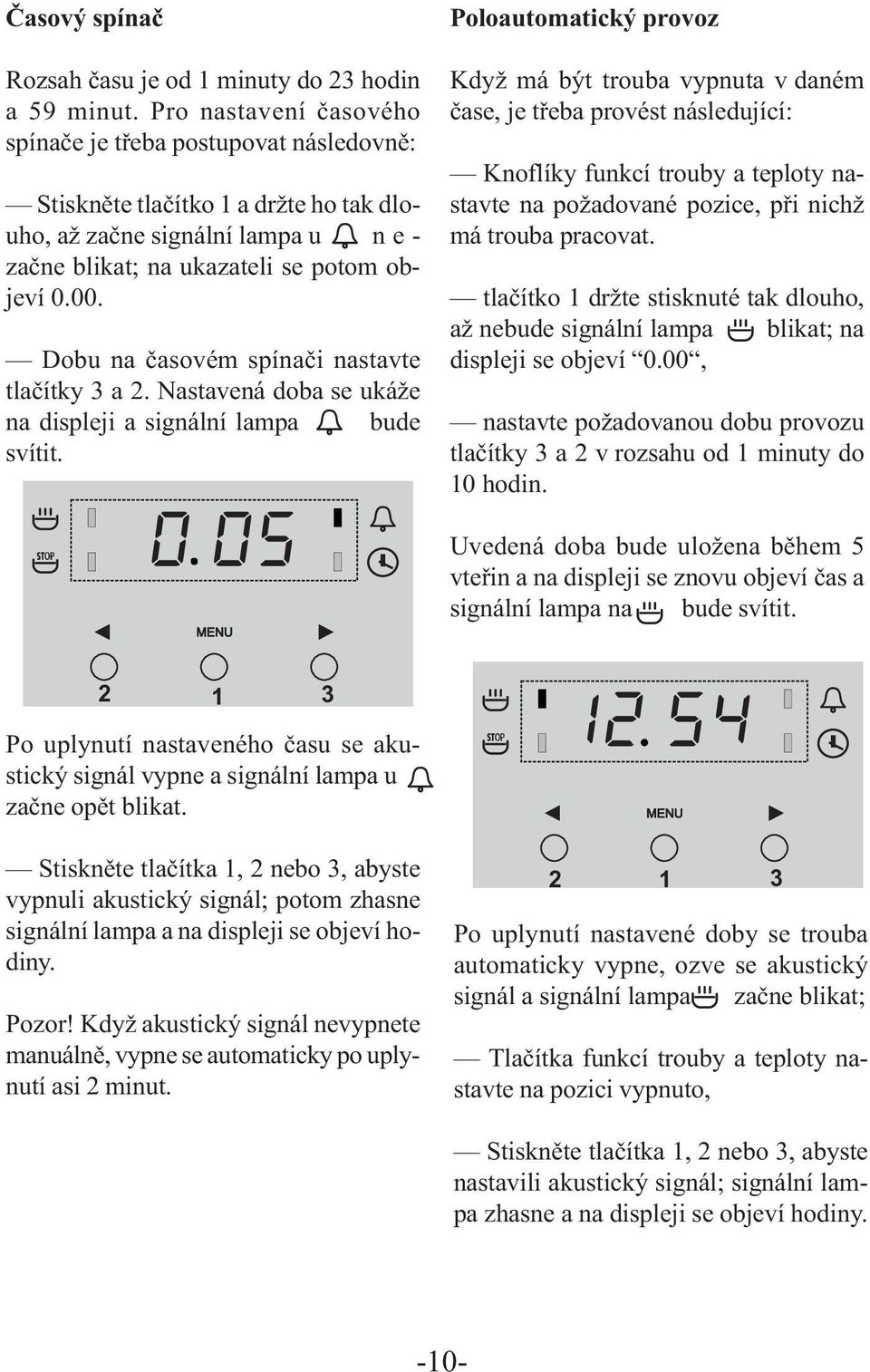

10 Časový spínač Rozsah času je od 1 minuty do 23 hodin a 59 minut. Pro nastavení časového spínače je třeba postupovat následovně: Stiskněte tlačítko 1 a držte ho tak dlouho, až začne signální lampa u n e - začne blikat; na ukazateli se potom objeví Dobu na časovém spínači nastavte tlačítky 3 a 2. Nastavená doba se ukáže na displeji a signální lampa bude svítit. 005 MENU Po uplynutí nastaveného času se akustický signál vypne a signální lampa u začne opět blikat. Stiskněte tlačítka 1, 2 nebo 3, abyste vypnuli akustický signál; potom zhasne signální lampa a na displeji se objeví hodiny. Pozor! Když akustický signál nevypnete manuálně, vypne se automaticky po uplynutí asi 2 minut. Poloautomatický provoz Když má být trouba vypnuta v daném čase, je třeba provést následující: Knoflíky funkcí trouby a teploty nastavte na požadované pozice, při nichž má trouba pracovat. tlačítko 1 držte stisknuté tak dlouho, až nebude signální lampa blikat; na displeji se objeví 0.00, nastavte požadovanou dobu provozu tlačítky 3 a 2 v rozsahu od 1 minuty do 10 hodin. Uvedená doba bude uložena během 5 vteřin a na displeji se znovu objeví čas a signální lampa na bude svítit MENU Po uplynutí nastavené doby se trouba automaticky vypne, ozve se akustický signál a signální lampa začne blikat; Tlačítka funkcí trouby a teploty nastavte na pozici vypnuto, Stiskněte tlačítka 1, 2 nebo 3, abyste nastavili akustický signál; signální lampa zhasne a na displeji se objeví hodiny. -10-

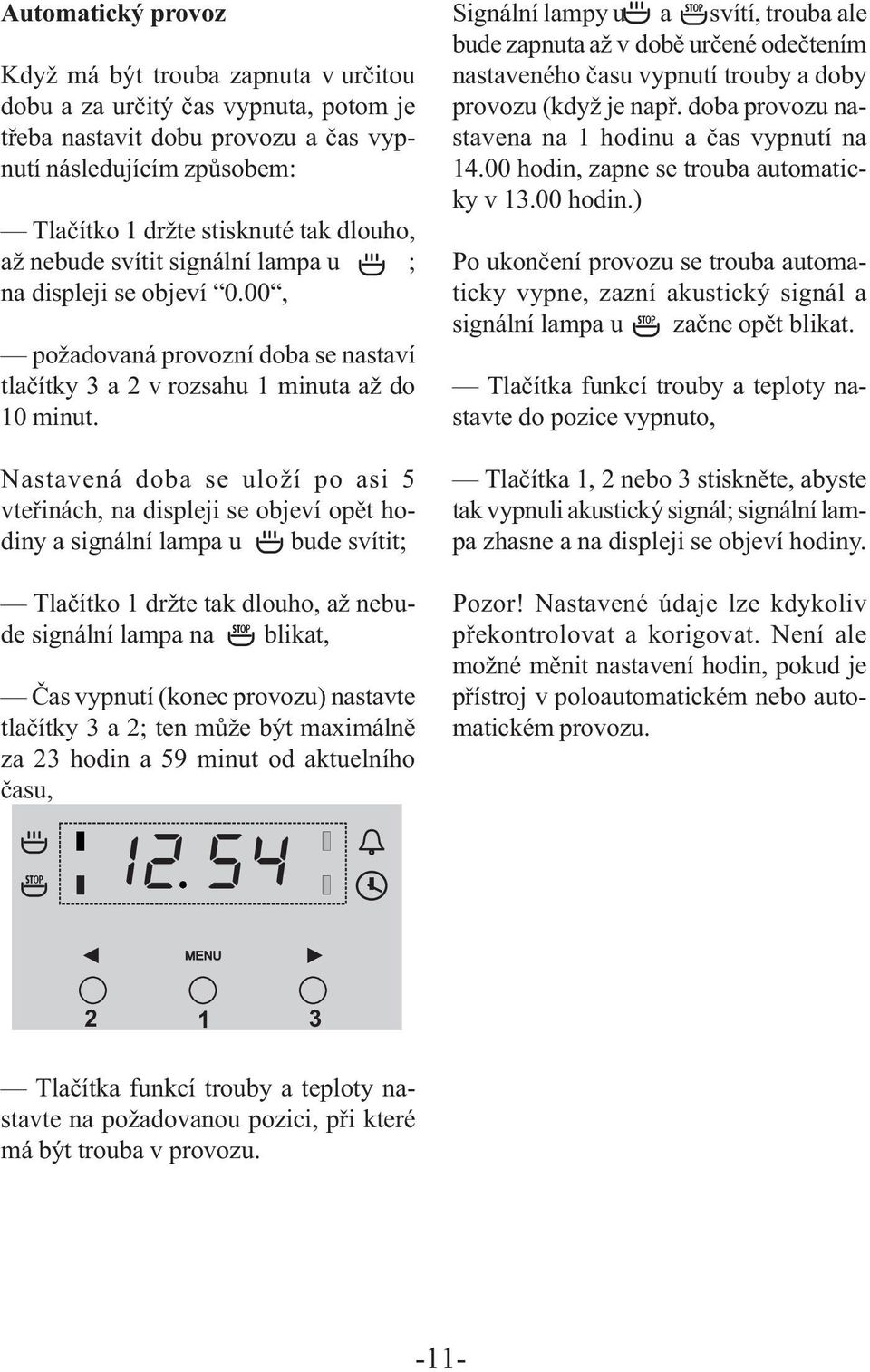

11 Automatický provoz Když má být trouba zapnuta v určitou dobu a za určitý čas vypnuta, potom je třeba nastavit dobu provozu a čas vypnutí následujícím způsobem: Tlačítko 1 držte stisknuté tak dlouho, až nebude svítit signální lampa u ; na displeji se objeví 0.00, požadovaná provozní doba se nastaví tlačítky 3 a 2 v rozsahu 1 minuta až do 10 minut. Nastavená doba se uloží po asi 5 vteřinách, na displeji se objeví opět hodiny a signální lampa u bude svítit; Tlačítko 1 držte tak dlouho, až nebude signální lampa na blikat, Čas vypnutí (konec provozu) nastavte tlačítky 3 a 2; ten může být maximálně za 23 hodin a 59 minut od aktuelního času, Signální lampy u a svítí, trouba ale bude zapnuta až v době určené odečtením nastaveného času vypnutí trouby a doby provozu (když je např. doba provozu nastavena na 1 hodinu a čas vypnutí na hodin, zapne se trouba automaticky v hodin.) Po ukončení provozu se trouba automaticky vypne, zazní akustický signál a signální lampa u začne opět blikat. Tlačítka funkcí trouby a teploty nastavte do pozice vypnuto, Tlačítka 1, 2 nebo 3 stiskněte, abyste tak vypnuli akustický signál; signální lampa zhasne a na displeji se objeví hodiny. Pozor! Nastavené údaje lze kdykoliv překontrolovat a korigovat. Není ale možné měnit nastavení hodin, pokud je přístroj v poloautomatickém nebo automatickém provozu. MENU Tlačítka funkcí trouby a teploty nastavte na požadovanou pozici, při které má být trouba v provozu. -11-

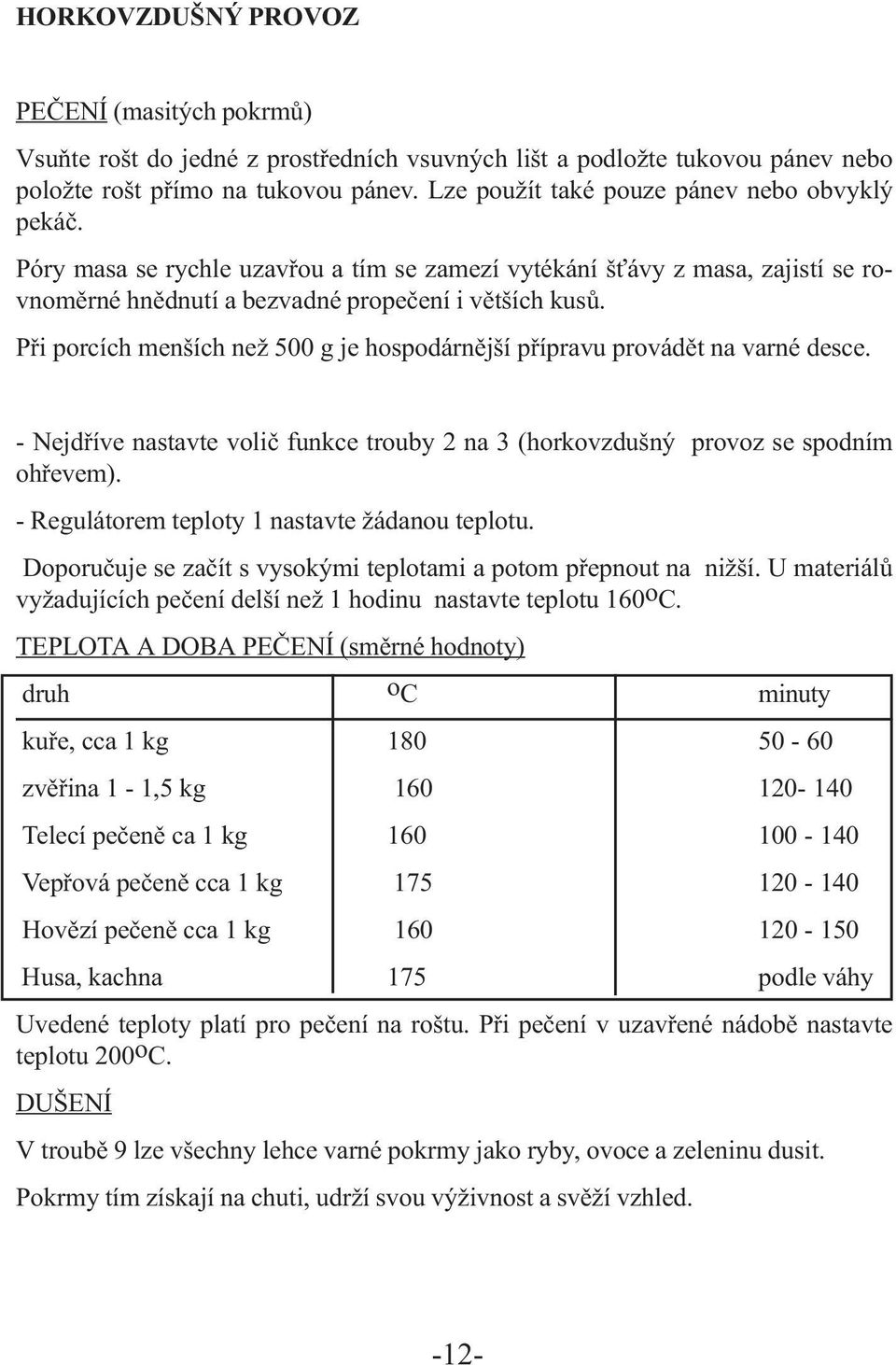

12 HORKOVZDUŠNÝ PROVOZ PEČENÍ (masitých pokrmů) Vsuňte rošt do jedné z prostředních vsuvných lišt a podložte tukovou pánev nebo položte rošt přímo na tukovou pánev. Lze použít také pouze pánev nebo obvyklý pekáč. Póry masa se rychle uzavřou a tím se zamezí vytékání šťávy z masa, zajistí se rovnoměrné hnědnutí a bezvadné propečení i větších kusů. Při porcích menších než 500 g je hospodárnější přípravu provádět na varné desce. - Nejdříve nastavte volič funkce trouby 2 na 3 (horkovzdušný provoz se spodním ohřevem). - Regulátorem teploty 1 nastavte žádanou teplotu. Doporučuje se začít s vysokými teplotami a potom přepnout na nižší. U materiálů vyžadujících pečení delší než 1 hodinu nastavte teplotu 160 o C. TEPLOTA A DOBA PEČENÍ (směrné hodnoty) druh o C minuty kuře, cca 1 kg zvěřina 1-1,5 kg Telecí pečeně ca 1 kg Vepřová pečeně cca 1 kg Hovězí pečeně cca 1 kg Husa, kachna 175 podle váhy Uvedené teploty platí pro pečení na roštu. Při pečení v uzavřené nádobě nastavte teplotu 200 o C. DUŠENÍ V troubě 9 lze všechny lehce varné pokrmy jako ryby, ovoce a zeleninu dusit. Pokrmy tím získají na chuti, udrží svou výživnost a svěží vzhled. -12-

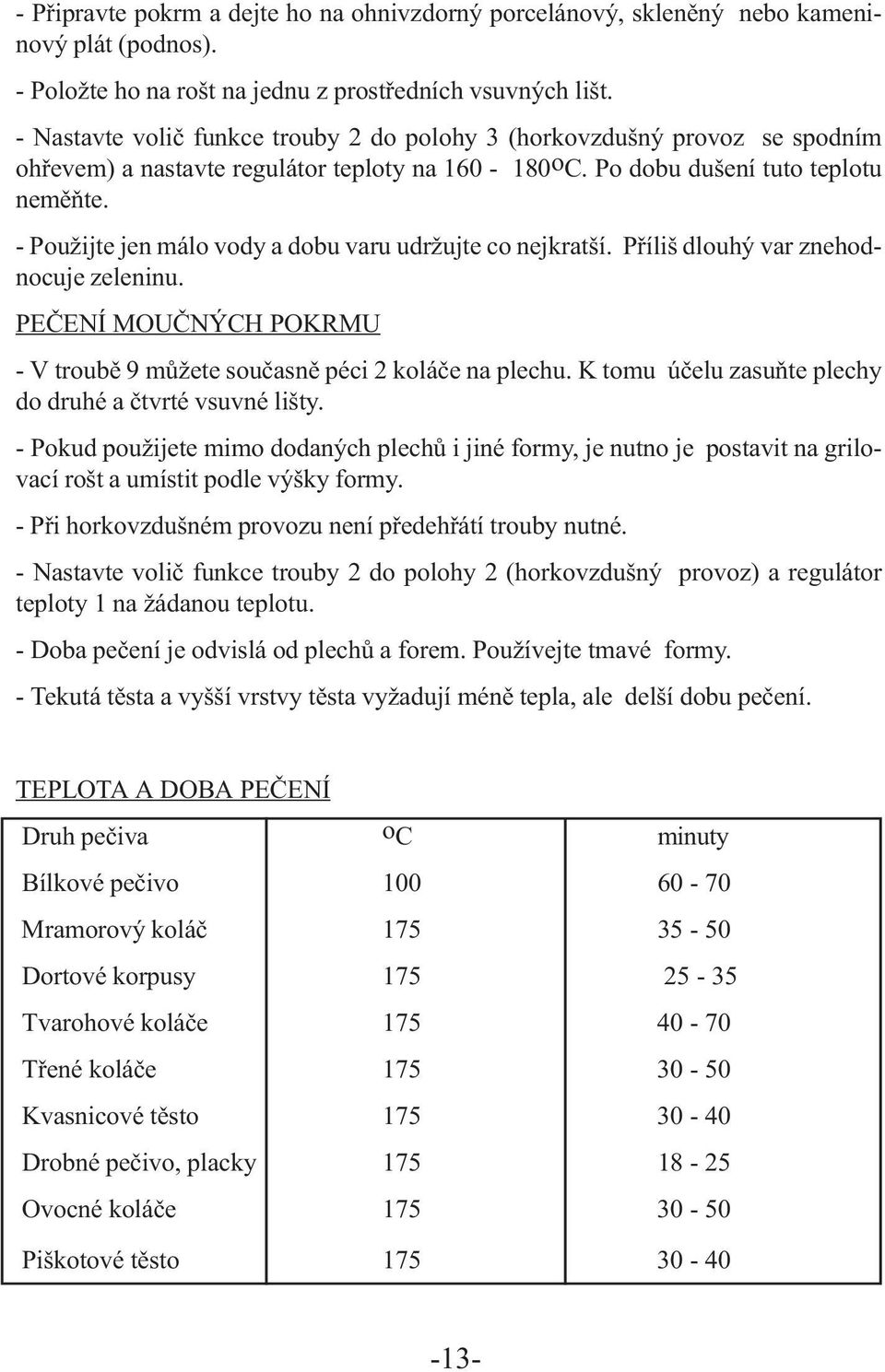

13 - Připravte pokrm a dejte ho na ohnivzdorný porcelánový, skleněný nebo kameninový plát (podnos). - Položte ho na rošt na jednu z prostředních vsuvných lišt. - Nastavte volič funkce trouby 2 do polohy 3 (horkovzdušný provoz se spodním ohřevem) a nastavte regulátor teploty na oC. Po dobu dušení tuto teplotu neměňte. - Použijte jen málo vody a dobu varu udržujte co nejkratší. Příliš dlouhý var znehodnocuje zeleninu. PEČENÍ MOUČNÝCH POKRMU - V troubě 9 můžete současně péci 2 koláče na plechu. K tomu účelu zasuňte plechy do druhé a čtvrté vsuvné lišty. - Pokud použijete mimo dodaných plechů i jiné formy, je nutno je postavit na grilovací rošt a umístit podle výšky formy. - Při horkovzdušném provozu není předehřátí trouby nutné. - Nastavte volič funkce trouby 2 do polohy 2 (horkovzdušný provoz) a regulátor teploty 1 na žádanou teplotu. - Doba pečení je odvislá od plechů a forem. Používejte tmavé formy. - Tekutá těsta a vyšší vrstvy těsta vyžadují méně tepla, ale delší dobu pečení. TEPLOTA A DOBA PEČENÍ Druh pečiva oc minuty Bílkové pečivo Mramorový koláč Dortové korpusy Tvarohové koláče Třené koláče Kvasnicové těsto Drobné pečivo, placky Ovocné koláče Piškotové těsto

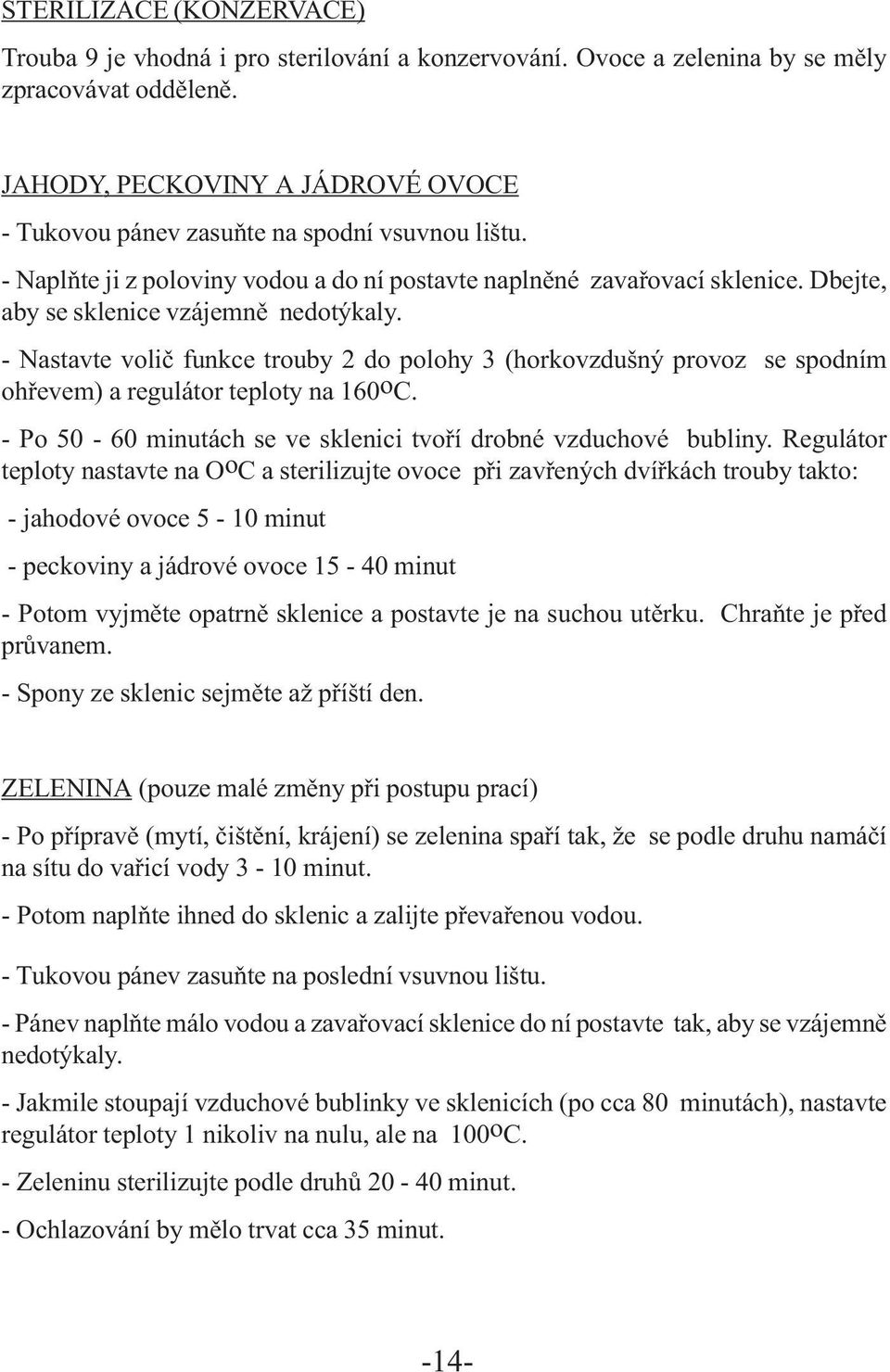

14 STERILIZACE (KONZERVACE) Trouba 9 je vhodná i pro sterilování a konzervování. Ovoce a zelenina by se měly zpracovávat odděleně. JAHODY, PECKOVINY A JÁDROVÉ OVOCE - Tukovou pánev zasuňte na spodní vsuvnou lištu. - Naplňte ji z poloviny vodou a do ní postavte naplněné zavařovací sklenice. Dbejte, aby se sklenice vzájemně nedotýkaly. - Nastavte volič funkce trouby 2 do polohy 3 (horkovzdušný provoz se spodním ohřevem) a regulátor teploty na 160 o C. - Po minutách se ve sklenici tvoří drobné vzduchové bubliny. Regulátor teploty nastavte na O o C a sterilizujte ovoce při zavřených dvířkách trouby takto: - jahodové ovoce 5-10 minut - peckoviny a jádrové ovoce minut - Potom vyjměte opatrně sklenice a postavte je na suchou utěrku. Chraňte je před průvanem. - Spony ze sklenic sejměte až příští den. ZELENINA (pouze malé změny při postupu prací) - Po přípravě (mytí, čištění, krájení) se zelenina spaří tak, že se podle druhu namáčí na sítu do vařicí vody 3-10 minut. - Potom naplňte ihned do sklenic a zalijte převařenou vodou. - Tukovou pánev zasuňte na poslední vsuvnou lištu. - Pánev naplňte málo vodou a zavařovací sklenice do ní postavte tak, aby se vzájemně nedotýkaly. - Jakmile stoupají vzduchové bublinky ve sklenicích (po cca 80 minutách), nastavte regulátor teploty 1 nikoliv na nulu, ale na 100 o C. - Zeleninu sterilizujte podle druhů minut. - Ochlazování by mělo trvat cca 35 minut. -14-

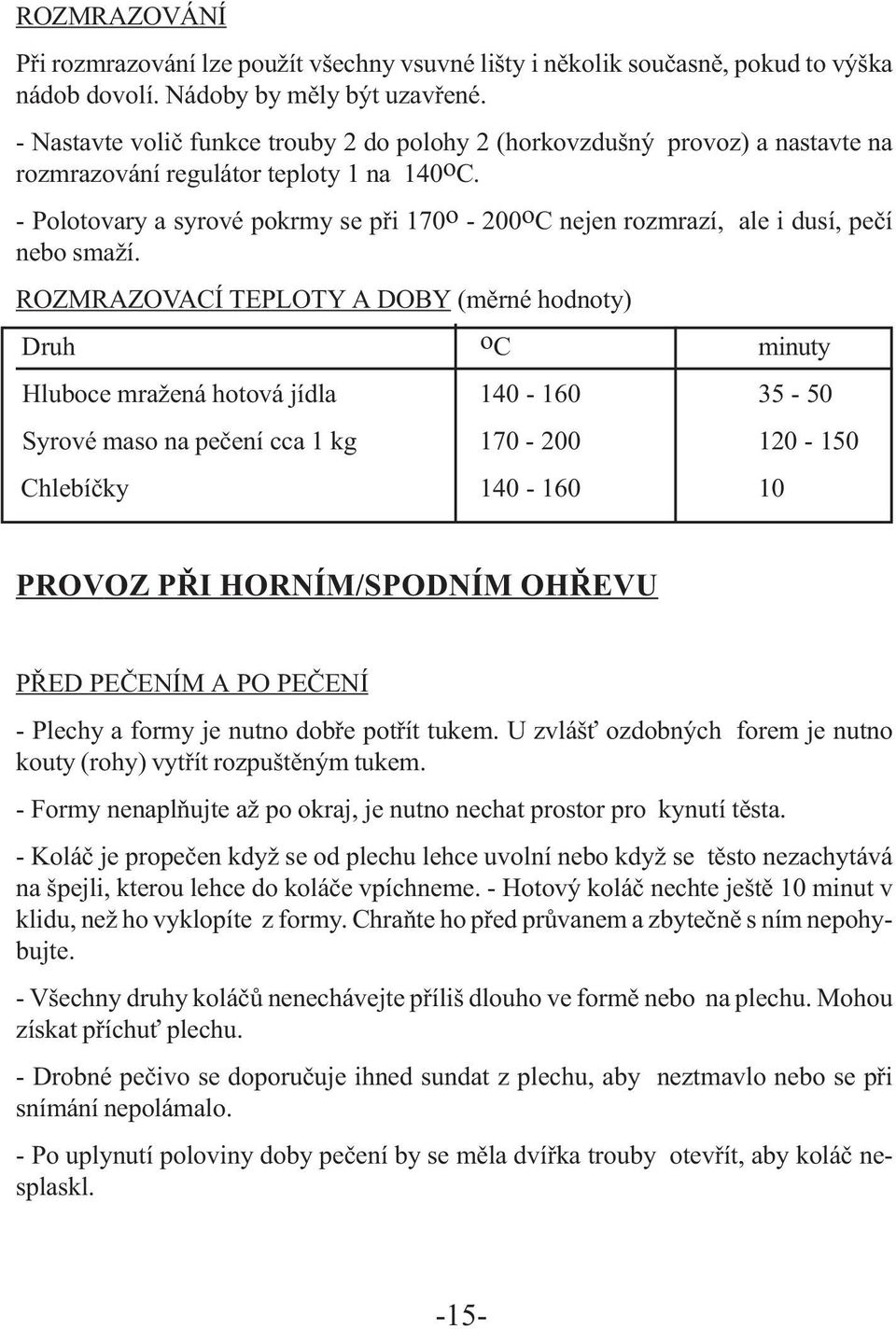

15 ROZMRAZOVÁNÍ Při rozmrazování lze použít všechny vsuvné lišty i několik současně, pokud to výška nádob dovolí. Nádoby by měly být uzavřené. - Nastavte volič funkce trouby 2 do polohy 2 (horkovzdušný provoz) a nastavte na rozmrazování regulátor teploty 1 na 140 o C. - Polotovary a syrové pokrmy se při 170 o o C nejen rozmrazí, ale i dusí, pečí nebo smaží. ROZMRAZOVACÍ TEPLOTY A DOBY (měrné hodnoty) Druh o C minuty Hluboce mražená hotová jídla Syrové maso na pečení cca 1 kg Chlebíčky PROVOZ PŘI HORNÍM/SPODNÍM OHŘEVU PŘED PEČENÍM A PO PEČENÍ - Plechy a formy je nutno dobře potřít tukem. U zvlášť ozdobných forem je nutno kouty (rohy) vytřít rozpuštěným tukem. - Formy nenaplňujte až po okraj, je nutno nechat prostor pro kynutí těsta. - Koláč je propečen když se od plechu lehce uvolní nebo když se těsto nezachytává na špejli, kterou lehce do koláče vpíchneme. - Hotový koláč nechte ještě 10 minut v klidu, než ho vyklopíte z formy. Chraňte ho před průvanem a zbytečně s ním nepohybujte. - Všechny druhy koláčů nenechávejte příliš dlouho ve formě nebo na plechu. Mohou získat příchuť plechu. - Drobné pečivo se doporučuje ihned sundat z plechu, aby neztmavlo nebo se při snímání nepolámalo. - Po uplynutí poloviny doby pečení by se měla dvířka trouby otevřít, aby koláč nesplaskl. -15-

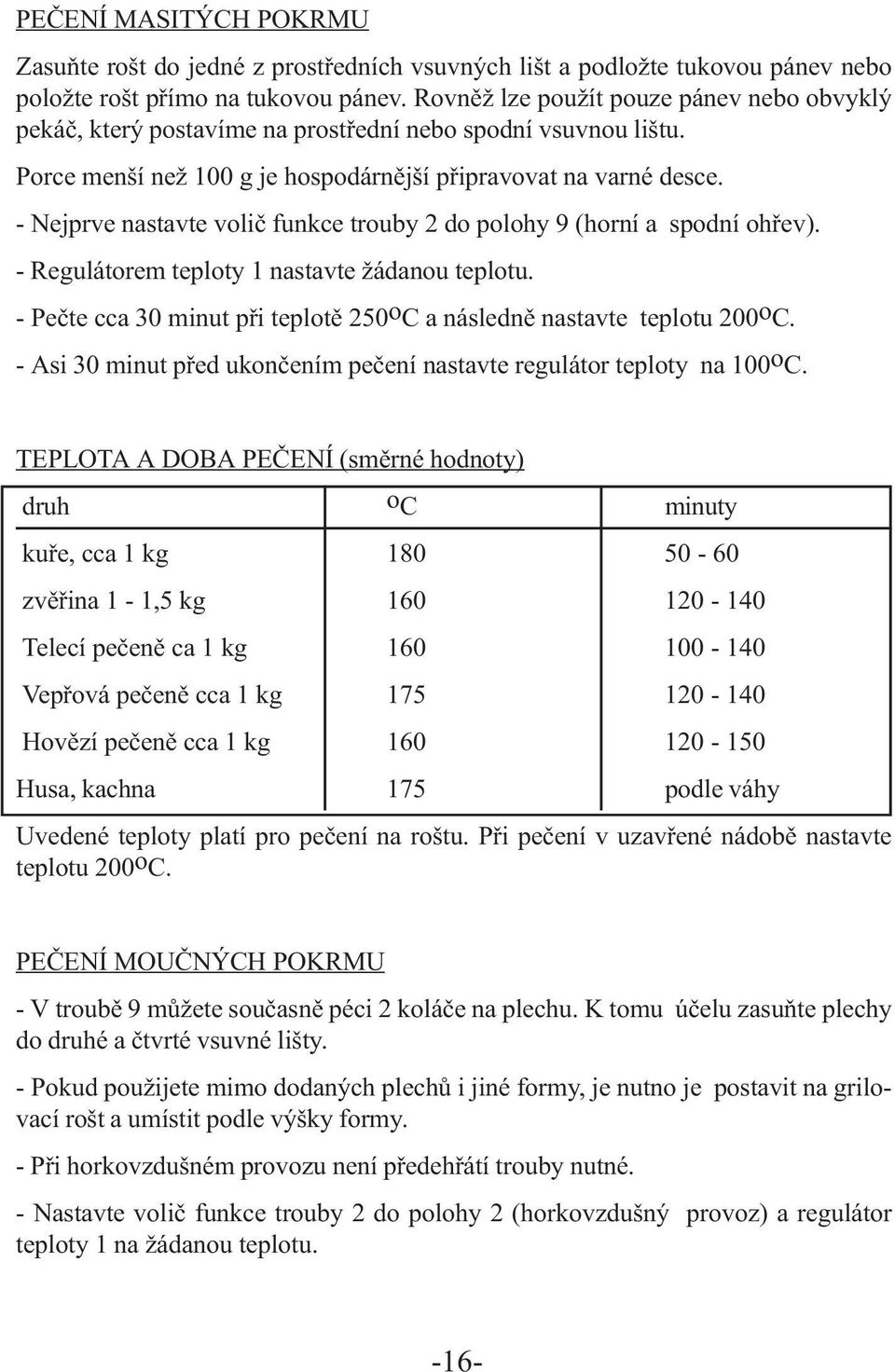

16 PEČENÍ MASITÝCH POKRMU Zasuňte rošt do jedné z prostředních vsuvných lišt a podložte tukovou pánev nebo položte rošt přímo na tukovou pánev. Rovněž lze použít pouze pánev nebo obvyklý pekáč, který postavíme na prostřední nebo spodní vsuvnou lištu. Porce menší než 100 g je hospodárnější připravovat na varné desce. - Nejprve nastavte volič funkce trouby 2 do polohy 9 (horní a spodní ohřev). - Regulátorem teploty 1 nastavte žádanou teplotu. - Pečte cca 30 minut při teplotě 250 o C a následně nastavte teplotu 200 o C. - Asi 30 minut před ukončením pečení nastavte regulátor teploty na 100 o C. TEPLOTA A DOBA PEČENÍ (směrné hodnoty) druh o C minuty kuře, cca 1 kg zvěřina 1-1,5 kg Telecí pečeně ca 1 kg Vepřová pečeně cca 1 kg Hovězí pečeně cca 1 kg Husa, kachna 175 podle váhy Uvedené teploty platí pro pečení na roštu. Při pečení v uzavřené nádobě nastavte teplotu 200 o C. PEČENÍ MOUČNÝCH POKRMU - V troubě 9 můžete současně péci 2 koláče na plechu. K tomu účelu zasuňte plechy do druhé a čtvrté vsuvné lišty. - Pokud použijete mimo dodaných plechů i jiné formy, je nutno je postavit na grilovací rošt a umístit podle výšky formy. - Při horkovzdušném provozu není předehřátí trouby nutné. - Nastavte volič funkce trouby 2 do polohy 2 (horkovzdušný provoz) a regulátor teploty 1 na žádanou teplotu. -16-

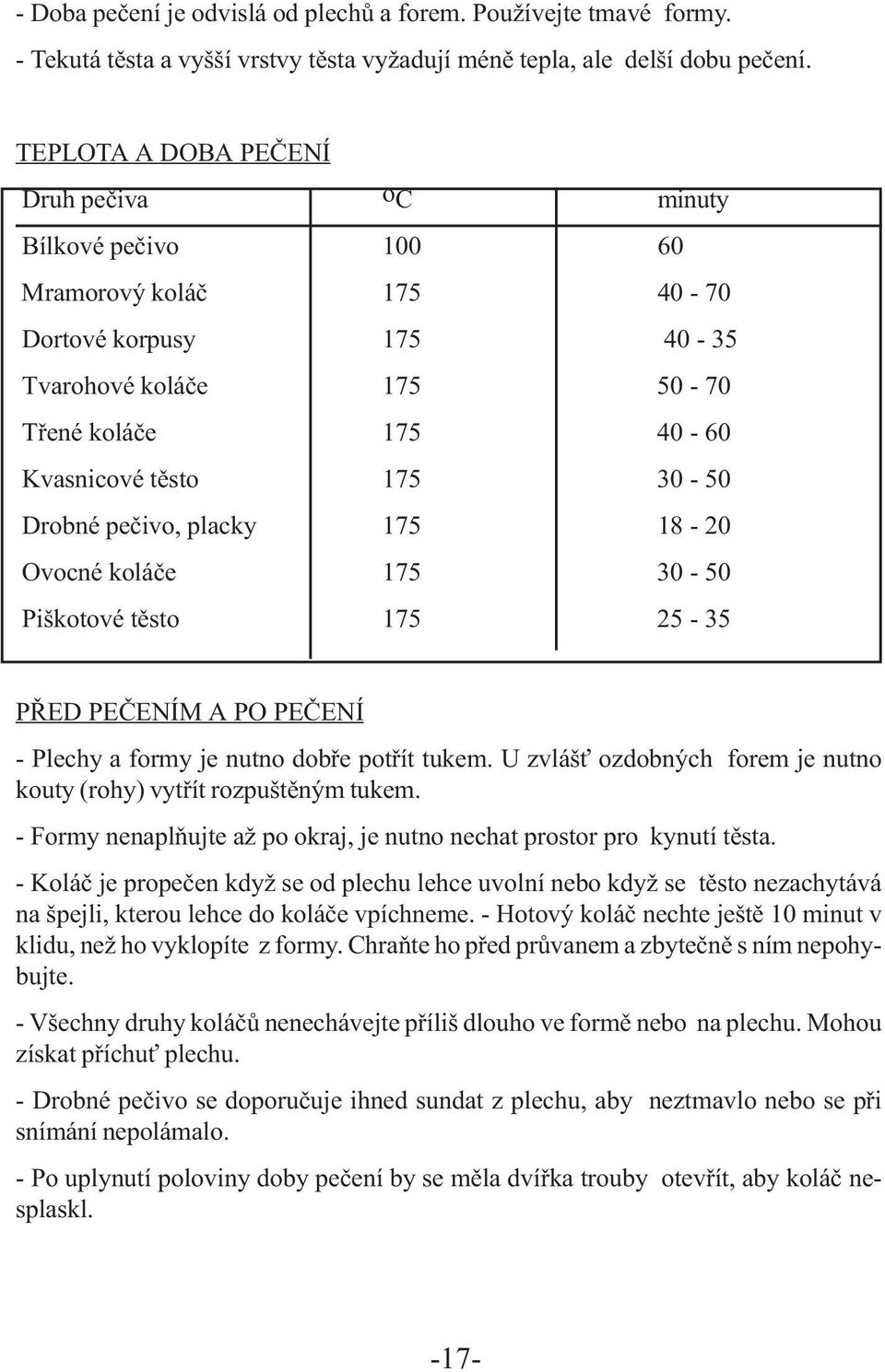

17 - Doba pečení je odvislá od plechů a forem. Používejte tmavé formy. - Tekutá těsta a vyšší vrstvy těsta vyžadují méně tepla, ale delší dobu pečení. TEPLOTA A DOBA PEČENÍ Druh pečiva oc minuty Bílkové pečivo Mramorový koláč Dortové korpusy Tvarohové koláče Třené koláče Kvasnicové těsto Drobné pečivo, placky Ovocné koláče Piškotové těsto PŘED PEČENÍM A PO PEČENÍ - Plechy a formy je nutno dobře potřít tukem. U zvlášť ozdobných forem je nutno kouty (rohy) vytřít rozpuštěným tukem. - Formy nenaplňujte až po okraj, je nutno nechat prostor pro kynutí těsta. - Koláč je propečen když se od plechu lehce uvolní nebo když se těsto nezachytává na špejli, kterou lehce do koláče vpíchneme. - Hotový koláč nechte ještě 10 minut v klidu, než ho vyklopíte z formy. Chraňte ho před průvanem a zbytečně s ním nepohybujte. - Všechny druhy koláčů nenechávejte příliš dlouho ve formě nebo na plechu. Mohou získat příchuť plechu. - Drobné pečivo se doporučuje ihned sundat z plechu, aby neztmavlo nebo se při snímání nepolámalo. - Po uplynutí poloviny doby pečení by se měla dvířka trouby otevřít, aby koláč nesplaskl. -17-

18 DUŠENÍ V troubě 9 lze všechny lehce vařitelné pokrmy jako ryby, ovoce, zeleninu apod. dusit. Pokrmy tím získají na chuti, udrží svou výživnost a svěží vzhled. - Připravte pokrm a položte ho na ohnivzdorný porcelánový, skleněný nebo kameninový plát. - Položte ho na rošt na jedné z prostředních vsuvných lišt. - Nastavte volič funkce trouby 2 do polohy 9 (horní a spodní ohřev). - Nastavte regulátor teploty 1 na oC a po dobu dušení teplotu neměňte. - Použijte jen málo vody a dobu varu udržujte co nejkratší. Příliš dlouhý var znehodnocuje zeleninu. STERILIZACE/KONZERVACE Troubu 9 lze použít i ke sterilizování a konzervování. Ovoce a zelenina by se měly zpracovávat odděleně. JAHODY, PECKOVINY A JÁDROVÉ OVOCE - Tukovou pánev zasuňte na spodní vsuvnou lištu. - Naplňte z poloviny vodou a do ní postavte naplněné zavařovací sklenice. Dbejte, aby se sklenice vzájemně nedotýkaly. - Nastavte volič funkce trouby 2 do polohy 8 (spodní ohřev) a regulátor teploty na oC. - Po cca 80 minutách stoupají ve sklenicích drobné vzduchové bubliny. Nastavte pak regulátor teploty na 0oC a sterilizujte ovoce při zavřených dvířkách trouby cca 30 minut. - Potom vyjměte opatrně sklenice a postavte je na suchou utěrku. Chraňte je před průvanem. - Spony ze sklenic sejměte až příští den. ZELENINA (pouze malé změny při postupu prací) - Po přípravě (mytí, čištění, krájění) se zelenina spaří tak, že na sítu se podle druhu namáčí 3-10 minut do vařicí vody. -18-

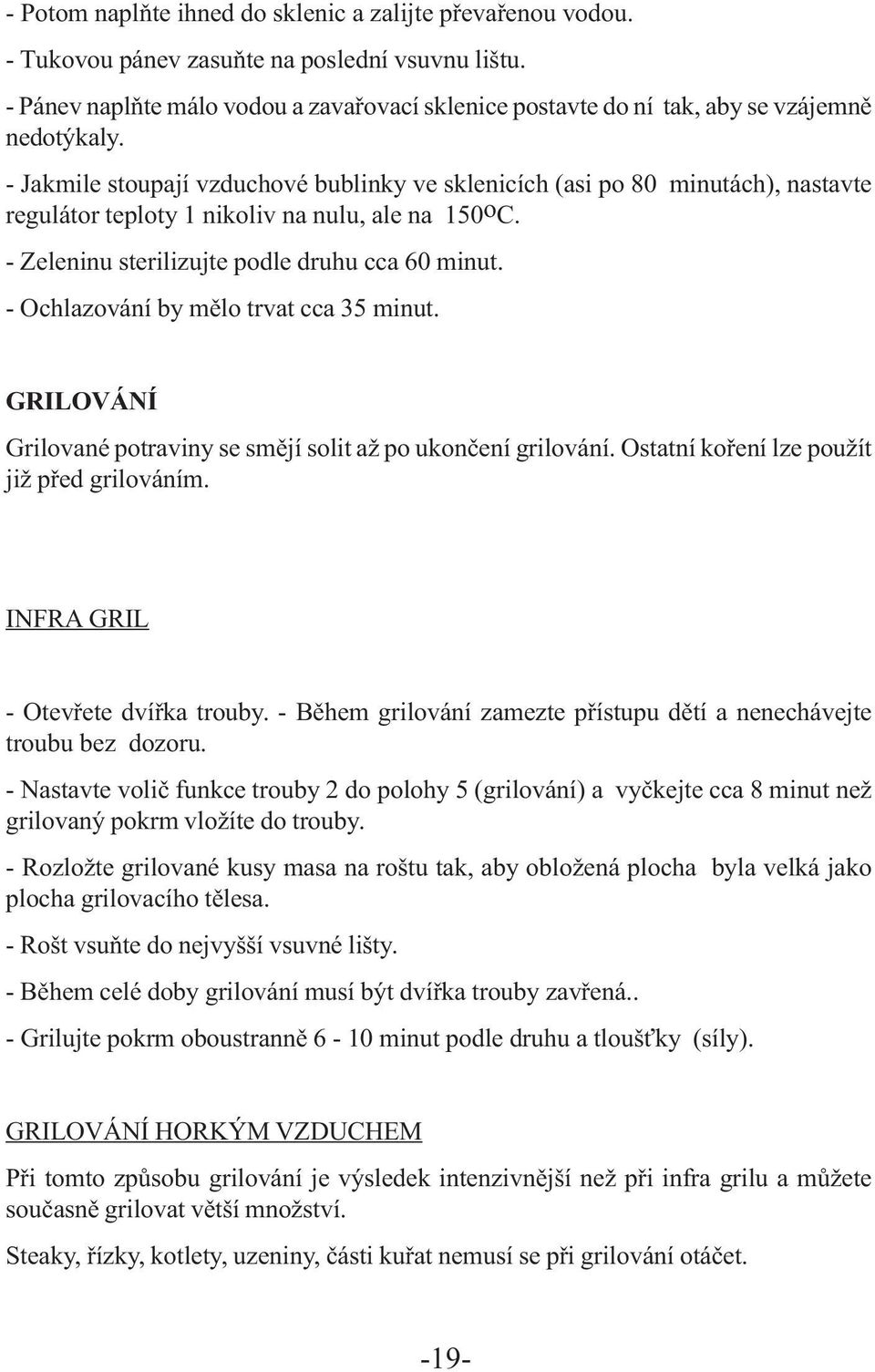

19 - Potom naplňte ihned do sklenic a zalijte převařenou vodou. - Tukovou pánev zasuňte na poslední vsuvnu lištu. - Pánev naplňte málo vodou a zavařovací sklenice postavte do ní tak, aby se vzájemně nedotýkaly. - Jakmile stoupají vzduchové bublinky ve sklenicích (asi po 80 minutách), nastavte regulátor teploty 1 nikoliv na nulu, ale na 150oC. - Zeleninu sterilizujte podle druhu cca 60 minut. - Ochlazování by mělo trvat cca 35 minut. GRILOVÁNÍ Grilované potraviny se smějí solit až po ukončení grilování. Ostatní koření lze použít již před grilováním. INFRA GRIL - Otevřete dvířka trouby. - Během grilování zamezte přístupu dětí a nenechávejte troubu bez dozoru. - Nastavte volič funkce trouby 2 do polohy 5 (grilování) a vyčkejte cca 8 minut než grilovaný pokrm vložíte do trouby. - Rozložte grilované kusy masa na roštu tak, aby obložená plocha byla velká jako plocha grilovacího tělesa. - Rošt vsuňte do nejvyšší vsuvné lišty. - Během celé doby grilování musí být dvířka trouby zavřená.. - Grilujte pokrm oboustranně 6-10 minut podle druhu a tloušťky (síly). GRILOVÁNÍ HORKÝM VZDUCHEM Při tomto způsobu grilování je výsledek intenzivnější než při infra grilu a můžete současně grilovat větší množství. Steaky, řízky, kotlety, uzeniny, části kuřat nemusí se při grilování otáčet. -19-

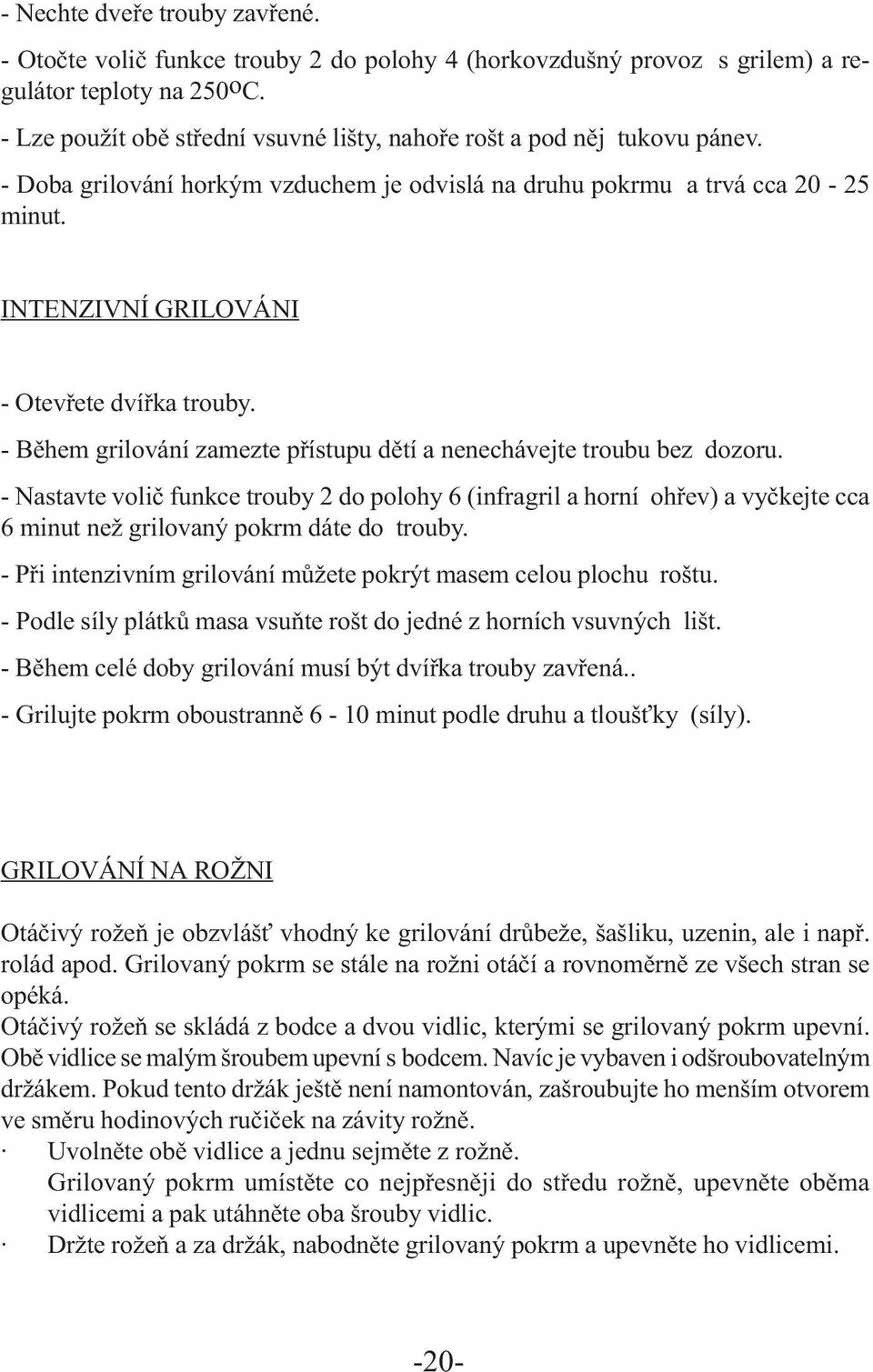

20 - Nechte dveře trouby zavřené. - Otočte volič funkce trouby 2 do polohy 4 (horkovzdušný provoz s grilem) a regulátor teploty na 250oC. - Lze použít obě střední vsuvné lišty, nahoře rošt a pod něj tukovu pánev. - Doba grilování horkým vzduchem je odvislá na druhu pokrmu a trvá cca minut. INTENZIVNÍ GRILOVÁNI - Otevřete dvířka trouby. - Během grilování zamezte přístupu dětí a nenechávejte troubu bez dozoru. - Nastavte volič funkce trouby 2 do polohy 6 (infragril a horní ohřev) a vyčkejte cca 6 minut než grilovaný pokrm dáte do trouby. - Při intenzivním grilování můžete pokrýt masem celou plochu roštu. - Podle síly plátků masa vsuňte rošt do jedné z horních vsuvných lišt. - Během celé doby grilování musí být dvířka trouby zavřená.. - Grilujte pokrm oboustranně 6-10 minut podle druhu a tloušťky (síly). GRILOVÁNÍ NA ROŽNI Otáčivý rožeň je obzvlášť vhodný ke grilování drůbeže, šašliku, uzenin, ale i např. rolád apod. Grilovaný pokrm se stále na rožni otáčí a rovnoměrně ze všech stran se opéká. Otáčivý rožeň se skládá z bodce a dvou vidlic, kterými se grilovaný pokrm upevní. Obě vidlice se malým šroubem upevní s bodcem. Navíc je vybaven i odšroubovatelným držákem. Pokud tento držák ještě není namontován, zašroubujte ho menším otvorem ve směru hodinových ručiček na závity rožně. Uvolněte obě vidlice a jednu sejměte z rožně. Grilovaný pokrm umístěte co nejpřesněji do středu rožně, upevněte oběma vidlicemi a pak utáhněte oba šrouby vidlic. Držte rožeň a za držák, nabodněte grilovaný pokrm a upevněte ho vidlicemi. -20-

21 Zasuňte nosný rám do třetí vsuvné lišty tak, aby se sešikmený roh nacházel vlevo vepředu. Potom položte otáčivý rožeň úhlopříčně na nosný rám a zasuňte tak daleko, až zapadne do vodícího úchytu vpravo v zadní stěně trouby (viz šipka). Přední konec s držákem položte do prohloubení v předním levém rohu nosného rámu (viz šipka). Dveře trouby katalytickou vrstvu smaltu nemají a proto se nečistí automaticky. U hodně barevných jídel apod. mohou na katalytické vrstvě zůstat stopy zbarvení. Po více použitích zabarvení ploch opět zmizí. ČIŠTĚNÍ TROUBY Zásadně platí pro troubu: Nižší teploty = menší zašpinění trouby - Nikdy nepokládejte hliníkové fólie na dno trouby. - Troubu čistěte pokud možno ihned po každém použití. Nepoužívejte spreje a ostré drhnoucí čisticí prostředky. - Pokud po umytí zůstane trouba vlhká, ponechte dvířka otevřená. - Při dušení, sterilizaci a konzervaci vzniká značné vlhko v troubě. Nutno dobře vysušit, aby nedošlo ke koroznímu poškození. PLOCHY KRYTU Smaltované povrchy ochranné lišty a obslužný panel utírejte vlhkým hadříkem. Spínače lze před čištěním povytáhnout. Připálená místa navlhčete předem mýdlovým roztokem. Nikdy nepoužívejte ostré nebo drhnoucí čisticí prostředky. -21-

22 DVÍŘKA TROUBY Skleněnou desku lze odstranit. - Otočením šroubu na horním rámu dvířek otočky vlevo se skleněná deska uvolní a lze ji směrem vzhůru vytáhnout. - Po očištění desku opět vsuňte a otočením šroubu doprava ji opět upevníte. -22-

23 Teleskopická ramena Pro snadné čištění lze teleskopická ramena lehce několika tahy vyjmout a znovu nasadit. Uvolněte oba šrouby, teleskopická ramena lehce sklopte a vytáhněte směrem dopředu. Teleskopická ramena vymyjte horkým saponátem a dobře vysušte. Při montáži teleskopických ramen je zasuňte do otvorů na bočních stěnách a upevněte šrouby. -23-

24 VÝMĚNA ŽÁROVKY V TROUBĚ Při výměně žárovky nejdříve odpojte sporák ze sítě. - Otevřete dvířka trouby a položte na dno trouby utěrku nebo ručník, aby se předešlo rozbití žárovky při náhodném pádu. - Žárovka se nachází ve víku trouby a je chráněna kulatým skleněným krytem. Tento kryt odstraníte otáčením doleva. - Vyměňte žárovku za stejný typ (25 W/E 14, T 300oC). - Bezpodmínečně vraťte kryt otáčením doprava. POSTUP PŘI PORUCHÁCH - Při poruchách se zásadně obracejte na odborný servis. - Nikdy se nepokoušejte opravy provádět sami. - Než zavoláte odborného opraváře přesvědčete se zda jsou pojistky v pořádku. - Při vadách a poruchách je nutno zařízení odpojit ze sítě a lze ho zapojit až po provedení opravy odborníkem. POZOR! Při výpadku motoru ventilátoru na horní straně trouby je nutno okamžitě přerušit provoz. Používání trouby bez ventilátoru může přivodit poškození trouby. -24-

25 SLUŽBA ZÁKAZNÍKUM Váš přístroj byl pečlivě vyroben a před dodáním svědomitě přezkoušen. Pokud by během provozu byly přece nutné opravy nebo údržba, obraťte se na nejbližší servis: Adresu a telefonní číslo je uvedeno v záručním listě. Při každém písemném nebo ústním styku uveďte: - druh a značku přístroje - číslo výrobku - datum nákupu (viz doklad o koupi) - druh poruchy (popis poruchy) - Vaši adresu - Váš telefon a kdy jste dosažitelný TECHNICKÉ ÚDAJE ROZMĚRY Trouba (vnitřní rozměry)* šířka 408 mm výška 322 mm hloubka 402 mm Užitný obsah 53 l Příkon Trouba max 3,3 kw Infra gril 2,9 kw Příslušenství Plech na pečení Tuková pánev Grilovací rošt Poznámka: 1/ Použitá zobrazení slouží pouze k ilustraci 2/ Výrobce si vyhrazuje právo změny. *Norma EN Elektrické trouby na pečení -25-

26 INFORMAČNÍ LIST EB... SMĚRNICE KOMISE 2002/40/ES ze dne 8. května 2002, kterou se provádí směrnice Rady 92/75/EHS s ohledem na uvádění spotřeby energie na energetických štítcích elektrických trub pro domácnost. Dodavatel: Amica Commerce s.r.o. Typ Třída energetické účinnosti A: lepší, G: horší Spotřeba energie [kwh] Uzitečný objem [ l ] Velikost Doba potřebná k tepelné úpravě normalizované zátěze [min] Hluk [db(a) re 1 pw] Plocha největšího plechu na pečení [cm 2 ] 163* A 0,79 53 střední

27 -27-

28 Záruční a pozáruční servis spotřebičů značky Amica zajišťuje firma Martykán servis v ČR a Fastplus v SR a jejich servisní střediska. Martykán servis Zámecká Veselí nad Moravou Tel: servis@martykanservis.cz Fastplus s.r.o. Na pántoch Bratislava - Rača Tel:
