New Červenec 2016 Nové produkty pro obráběcí techniky Hospodářský růst namísto recese Maximální kroutící momenty a extrémně štíhlé provedení další generace

1 New Červenec 2016 Nové produkty pro obráběcí techniky Hospodářský růst namísto recese Maximální kroutící momenty a extrémně štíhlé provedení další generace hydroupínačů TOTL TOOLING=KVLIT x SERVIS 2 WNT Česká republika s.r.o. Sokolovská Velké Meziříčí Tel Fax wnt-cz@wnt.com

Vysokotlaký upínač, štíhlé provedení 3 Spojuje enormní procesní spolehlivost a vysokou kvalitu povrchu Díky nové aditivní metodě pro výrobu štíhlého 3 vysokotlakého upínače jsou olejové kanálky

Úvod Výrazné výhody vůči smršťovacím upínačům nabízí tento upínací systém zejména v oblasti kvality povrchu, flexibility a uživatelského komfortu.

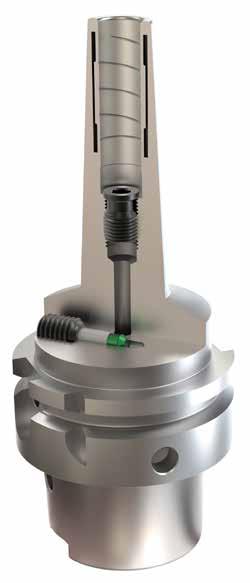

2 Vysokotlaký upínač, štíhlé provedení 3 Spojuje enormní procesní spolehlivost a vysokou kvalitu povrchu Díky nové aditivní metodě pro výrobu štíhlého 3 vysokotlakého upínače jsou olejové kanálky zapracované přímo ve stopce. Na základě této technologie odpadá fixování těla upínače pájením. Tím je zaručena nejen enormní procesní spolehlivost, nýbrž i použití pro zvolené frézovací operace. Úvod Výrazné výhody vůči smršťovacím upínačům nabízí tento upínací systém zejména v oblasti kvality povrchu, flexibility a uživatelského komfortu. V nabídce i v Ø 3, 4, 5 mm Olejové kanálky Drážky pro odvádění nečistot Dorazový šroub Upínací šroub Přítlačný kolík Díky aditivní výrobní metodě jsou olejové kanálky zapracované přímo do stopky pájení upínacího těla odpadá enormní procesní spolehlivost díky vysoké tepelné odolnosti V nábídce v následujícím provedení: DIN SK JIS B 6339 MS-BT ISO HSK, tvar Jedinečné tlumicí vlastnosti díky hydroupínači Menší opotřebení nástrojů Kratší prostoje stroje a nižší náklady na nástroje Minimální rušivá kontura s 3 zúžením na stopce Lze provádět obrábění podél kontury Úspora dodatečných obráběcích operací Používání redukčních pouzder 2 Možnost upnutí několika různých průměrů Nižší náklady na skladování

Nejlepší alternativa ke smršťovacím upínačům Úvod Na základě dalších vývojových trendů v oblasti hydroupínačů vzniká při použití vysokotlakého upínače 3, se štíhlým tvarem stopky se sklonem 3 v

Prostřednictvím této varianty hydroupínače nabízíme produktivní a bezpečnější alternativu ke smršťovacím upínačům, která s sebou dodatečně přináší i další přednosti, tj.

3 Nejlepší alternativa ke smršťovacím upínačům Úvod Na základě dalších vývojových trendů v oblasti hydroupínačů vzniká při použití vysokotlakého upínače 3, se štíhlým tvarem stopky se sklonem 3 v dlouhém provedení, minimální rušivá kontura. Tím se podstatně vylepší přístup nástroje k obrobku. To přináší značné výhody při obrábění podél kontury. Prostřednictvím této varianty hydroupínače nabízíme produktivní a bezpečnější alternativu ke smršťovacím upínačům, která s sebou dodatečně přináší i další přednosti, tj. lepší manipulaci, vyšší flexibilitu i kvalitu povrchu. Srovnání: smršťovací upínač vysokotlaký upínač, štíhlé provedení 3 nástroje flexibilita jsou okamžitě připravené pro použití ochlazování není nutné pro náročné obrábění až do pracovní teploty 120 pořizování drahých smršťovacích upínačů není nutné bezproblémové použití HSS a TK Náklady na přípravu stroje snížené na minimum Následující srovnání mezi smršťovacím a vysokotlakým upínačem ukazuje, že je pořízení vysokotlakého upínače rentabilnější. Ve srovnání se smršťovacím upínačem jsou náklady na seřizování u vysokotlakého upínače nižší. 30 minut Pořizovací náklady 161 Euro v případě smršťovacího upínače 36 minut Pořizovací náklady 373 Euro v případě vysokotlakého upínače pracovní čas čas na přípravu stroje přípravný čas na upínač 22 minut 22 minut Smršťovací upínač: příprava smršťovacího upínače roztažení a smrštění ochlazení proměření nástroje Vysokotlaký upínač: změna upnutí nástroje a proměření 8 minut o 6 minut vyšší využití pracovního času 2 minuty Výše uvedené srovnání napovídá, že lze během jedné pracovní hodiny dosáhnout pomocí vysokotlakého upínače daleko vyšší pracovní efektivity a tudíž značně minimalizovat prostoje. Snížením přípravných časů u vysokotlakých upínačů se dosáhne následující úspory (při zohlednění 250 pracovní dnů/rok): Strojní hodinová sazba: Úspora nákladů na přípravu: 90 (Příklad z WNT Německo) 6 minut x 250 pracovních dnů = 1500 minut / 25 hodin 25 hodin x 90 = 2250

Srovnání na příkladě dokončovacího obrábění Úvod Na základě lepšího tlumení vysokotlakého upínače lze právě v

Další výhodu hydroupínačů představuje skutečnost, že se se vzrůstající teplotou automaticky generují vyšší přídržné

Z praxe Fréza: Ø6 mm se 4 zuby Materiál: C45 / 1.0503 Fréza: Ø6 mm se 4 zuby Materiál: C45 / 1.0503 v c : 200 m/min.

a p : 6 mm f z : 0,06 mm a e : 0,8 mm Smršťovací upínač Vysokotlaký upínač, štíhlé provedení 3 Smršťovací upínač

V důsledku toho vznikají podstatně hlubší stopy po chvění nástroje.

4 Srovnání na příkladě dokončovacího obrábění Úvod Na základě lepšího tlumení vysokotlakého upínače lze právě v případě většího bočního přísuvu dosáhnout podstatně lepšího povrchu než v případě smršťovacích upínačů. Další výhodu hydroupínačů představuje skutečnost, že se se vzrůstající teplotou automaticky generují vyšší přídržné síly. U smršťovacích upínačů tyto přídržné síly s rostoucí teplotou upínače klesají. Z praxe Fréza: Ø6 mm se 4 zuby Materiál: C45 / Fréza: Ø6 mm se 4 zuby Materiál: C45 / v c : 200 m/min. a p : 6 mm f z : 0,06 mm a e : 0,8 mm v c : 200 m/min. a p : 6 mm f z : 0,06 mm a e : 0,8 mm Smršťovací upínač Vysokotlaký upínač, štíhlé provedení 3 Smršťovací upínač není schopen absorbovat vznikající vibrace a přenáší je tak přímo na povrch obrobku. V důsledku toho vznikají podstatně hlubší stopy po chvění nástroje. I přes boční přísuv a e = 0,8 mm zanechává vysokotlaký upínač, štíhlé provedení 3, díky dobrému tlumení pouze nepatrné stopy po chvění nástroje. vyšší pracovní parametry a lepší kvalita povrchu delší životnost TK nástrojů díky tlumení v upínači drastické snížení nákladů na přípravu stroje Výsledek 4

5 Vysokotlaký upínač, štíhlé provedení 3 pro TK a HSS stopky s tolerancí h6 či lepší DIN SK stopky se strmým kuželem Rozsah dodávky: Základní těleso včetně dorazového šroubu, upínacího šroubu, závitové zátky a šestihranného klíče s příčnou rukojetí 0,003 ( ) D 1 d 1 G dlouhé D/B G 2,5 n max Y8 Upínač d 1 D 1 ( ) G Obj. č. DCONWS LPR BTED BD_1 BD_2 LSCX LSCN THID mm mm mm mm mm mm mm Kč SK , M SK , M SK , M SK , M SK , M SK , M8x SK , M10x = maximální hloubka zasunutí ( ) = minimální hloubka zasunutí Y7 Y8 Y7 Y7 Šroub s válcovou hlavou Upínací klíč T Upínací šroub Dorazový šroub IK Obj. č. Obj. č. Obj. č. Obj. č. Náhradní díly pro obj. č. Kč Kč Kč Kč M5x5 - SW2, SW M10x1x M3x20 - SW1, M5x5 - SW2, SW M10x1x M3x20 - SW1, M5x5 - SW2, SW M10x1x M3x20 - SW1, M5x5 - SW2, SW M10x1x M5x12,5 - SW2, M5x5 - SW2, SW M10x1x M6x12,5 - SW M5x5 - SW2, SW M10x1x M8x1x13,5 - SW M5x5 - SW2, SW M10x1x M10x1x13,5 - SW

Vysokotlaký upínač, štíhlé provedení 3 pro TK a HSS stopky s tolerancí h6 či lepší JIS B 6339 BT stopky se strmým kuželem Rozsah dodávky: Základní těleso včetně dorazového šroubu, upínacího šroubu,

6 Vysokotlaký upínač, štíhlé provedení 3 pro TK a HSS stopky s tolerancí h6 či lepší JIS B 6339 BT stopky se strmým kuželem Rozsah dodávky: Základní těleso včetně dorazového šroubu, upínacího šroubu, závitové zátky a šestihranného klíče s příčnou rukojetí 0,003 ( ) D 1 d 1 G dlouhé D/B G 2,5 n max Y8 Upínač d 1 D 1 ( ) G Obj. č. DCONWS LPR BTED BD_1 BD_2 LSCX LSCN THID mm mm mm mm mm mm mm Kč BT , M BT , M BT , M BT , M BT , M BT , M8x BT , M10x = maximální hloubka zasunutí ( ) = minimální hloubka zasunutí Y7 Y8 Y7 Y7 Šroub s válcovou hlavou Upínací klíč T Upínací šroub Dorazový šroub IK Obj. č. Obj. č. Obj. č. Obj. č. Náhradní díly pro obj. č. Kč Kč Kč Kč M5x5 - SW2, SW M10x1x M3x20 - SW1, M5x5 - SW2, SW M10x1x M3x20 - SW1, M5x5 - SW2, SW M10x1x M3x20 - SW1, M5x5 - SW2, SW M10x1x M5x12,5 - SW2, M5x5 - SW2, SW M10x1x M6x12,5 - SW M5x5 - SW2, SW M10x1x M8x1x13,5 - SW M5x5 - SW2, SW M10x1x M10x1x13,5 - SW

7 Vysokotlaký upínač, štíhlé provedení 3 pro TK a HSS stopky s tolerancí h6 či lepší ISO HSK- kužely s dutými stopkami s čelní styčnou plochou Rozsah dodávky: základně těleso včetně dorazového šroubu, upínacího šroubu a šestihranného klíče s příčnou rukojetí 0,003 ( ) D 1 d 1 G dlouhé D G 2,5 n max Y8 Upínač d 1 D 1 ( ) G Obj. č. DCONWS LPR BTED BD_1 BD_2 LSCX LSCN THID mm mm mm mm mm mm mm Kč HSK M HSK M HSK M HSK M HSK M HSK M8x HSK M10x = maximální hloubka zasunutí ( ) = minimální hloubka zasunutí Y8 Y7 Y7 Upínací klíč T Upínací šroub Dorazový šroub IK Obj. č. Obj. č. Obj. č. Náhradní díly pro obj. č. Kč Kč Kč SW M10x1x M3x20 - SW1, SW M10x1x M3x20 - SW1, SW M10x1x M3x20 - SW1, SW M10x1x M5x12,5 - SW2, SW M10x1x M6x12,5 - SW SW M10x1x M8x1x13,5 - SW SW M10x1x M10x1x13,5 - SW

8 07/ TOTL TOOLING=KVLIT x SERVIS 2
