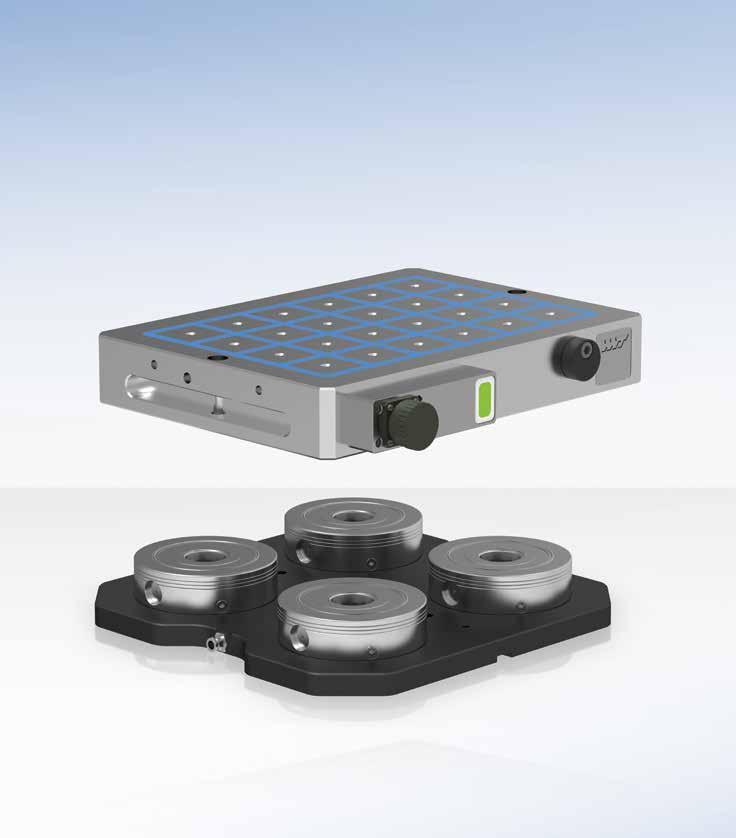

1 New Október 2016 Nové produkty pre obrábacích technikov Pneumatické, magnetické, mechanické upínanie inovatívne riešenie PNG Pneumatický upínací systém s nulovým bodom MST Magnetické upínanie SG Jednoduché zveráky TOTL TOOLING=KVLIT x SRVIS 2 WNT Česká republika s.r.o. Sokolovská Velké Meziříčí Tel Fax wnt-sk@wnt.com

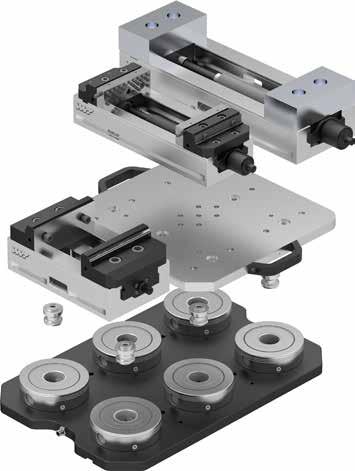

2 Obsah Úvod Stavebnicový princíp - prehľad 2 PNG Pneumatický upínací systém s nulovým bodom Úvod 3+ Produktová paleta 5 8 MST Magnetické upínanie Úvod 9+10 Produktová paleta 11 1 SG Jednoduchý zverák Úvod 15 Produktová paleta ZSG Osový zverák Produktová paleta 19 Variabilné rastrové palety Úvod 20 Produktová paleta Upínacie palety Produktová paleta 2 27 Kvalitné prémiové nástroje pre maximálny výkon. Kvalitné prémiové nástroje z produktového radu WNT Mastertool Performance sa koncipovali pre špeciálne prípady použitia a vyznačujú sa zvlášť vysokým výkonom. k v rámci vlastnej výroby kladiete vysoké nároky na procesný výkon a chcete dosiahnuť optimálnych výsledkov, potom Vám odporúčame prémiové nástroje z tohto produktového radu. Stavebnicový princíp u rôznych systémov Jednoduchý zverák 160 mm s hliníkovými čeľusťami Jednoduchý zverák 125 mm s novou výmennou čeľusťou Multipin Osový zverák 160 mm v krátkom prevedení s otočnými čeľusťami grip Variabilná rastrová paleta 399x399 mm Upínací čap PNG Pneumatická upínacia stanica s nulovým bodom, 6 násobná 599x399 mm Produktové video: MST magnetické upínanie 2

3 Pneumatický upínací systém s nulovým bodom Nehrdzavejúce a kalené komponenty PNG Pneumatický upínací systém s nulovým bodom Pomocou upínacieho systému s nulovým bodom WNT sa podstatne uľahčí upínanie obrobkov a tým sa zvýši produktivita. Vedľa lepšieho využitia strojnej kapacity, vďaka podstatne kratším prípravným časom, však prináša upínací systém s nulovým bodom aj výhody s ohľadom na bezpečnosť a presnosť opakovania pri výmene. zavádzací rádius veľká čelná plocha vysoko presné centrovanie krátkeho kužeľa otvárací tlak 6 barov* výkonná tlaková pružina vysokokvalitné tesniace prvky silový zdvih rýchly zdvih * Nutný na otvorenie systému. Privádzanie vzduchu počas obrábania nie je nutné. Prednosti/výhody dlhá životnosť vďaka nehrdzavejúcim a kaleným komponentom zvýšenie Vašej produktivity presná prestavba obrobkov aj upínačov obstarávacie náklady sa trvale znižujú hermetické utesnenie proti prachu, trieskam a chladiacemu médiu bezúdržbové upínacie moduly extrémne krátke prípravné časy optimálne využitie kapacity stroja Používaním našich upínacích systémov s nulovým bodom dôjde k enormnému zníženiu prípravných časov. Tým zaistíte maximálne využitie kapacity svojho stroja. maximálna procesná spoľahlivosť presnosť opakovania pri výmene < 0,005 mm Viac informácií k optimalizácii prípravných časov viď Výber upínacích systémov s nulovým bodom WNT Umiestnenie čapov pre upínacie stanice Na zafixovanie a polohovanie obrobkov či prípravkov sa používajú tri rôzne upínacie čapy s nasledujúcim rozložením. 1 násobná 2 násobná násobná 6 násobná entrovací čap Z Polohovací čap P Upínací čap H 3

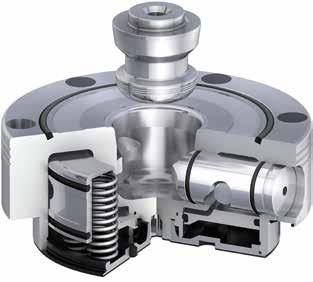

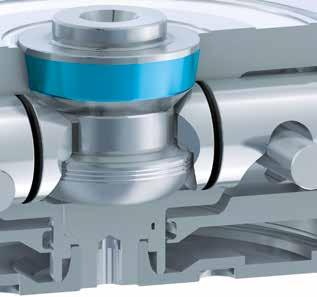

4 normná procesná spoľahlivosť vďaka samosvornému uzatvoreniu PNG Pneumatický upínací systém s nulovým bodom Upínacie šupátka uzatvára pružina a tieto šupátka samosvorne zaistia upínacie čapy vďaka úkosom na upínacích čapoch a šupátkach. Vedľa sily pružiny sa využíva aj funkcia Power, kedy tlakový vzduch pôsobí na plochy piestu a vťahovacie sily sa zvýšia až o 300 %. Na otvorenie modulov je dostačujúci tlak 6 barov vytvorený tlakovým vzduchom. Samosvorné uzatvorenie Systém sa vyznačuje presným centrovaním krátkeho kužeľa a svojím samosvorným zaistením! Integrovaná funkcia Power vyššie vťahovacie sily (až 25 kn) Funkcia Power je zaintegrovaná v každom module a umožňuje dosiahnutie podstatne vyšších obrábacích parametrov. Po aktivácii táto funkcia dodatočne podporuje činnosť pružiny a umožňuje tak dosahovať enormných vťahovacích síl až 25 kn. Na mechanické zaistenie je k dispozícii zväzok pružín. Zaistenie je samosvorné s tvarovým stykom. ako štandardná funkcia v každom upínacom module vedľa sily pružiny sa využíva aj tlakový vzduch, ktorý pôsobí na plochu piestu funkciu aktivuje impulz tlakového vzduchu využitie vťahovacej sily pružín = 7,5 kn využitie vťahovacej sily pružín + funkcie Power =až 25 kn prídržnej sily do 75 kn Funkcia Power Ľahké zavedenie maximálny užívateľský komfort Zavádzacie rádiusy na upínacích čapoch umožňujú rýchle a bezpečné zavedenie aj v prípade uhla sklonu a predsadenia stredu. Výhoda pre Vás: Maximálny obslužný komfort pri manuálnom aj automatickom osadzovaní!

5 Upínacia stanica 1 násobná vťahovacia sila 7,5 kn vťahovacia sila s funkciou Power 25 kn presnosť opakovania 0,005 mm odisťovací tlak 6 barov pneumatická prípojka 8 mm PNG Pneumatický upínací systém s nulovým bodom vrátane 2 upínacích čapov bez aretačného čapu PNG ±0,005 H mm mm mm mm mm kg UR ,9 993, Upínacia stanica 2 násobná, 399x199 mm vťahovacia sila 7,5 kn vťahovacia sila s funkciou Power 25 kn presnosť opakovania 0,005 mm odisťovací tlak 6 barov pneumatická prípojka 8 mm vrátane upínacích čapov PNG G G H mm mm mm mm mm kg UR , ,

6 -0.1 6x60 ~ Upínacia stanica násobná, 399x399 mm vťahovacia sila 7,5 kn vťahovacia sila s funkciou Power 25 kn presnosť opakovania 0,005 mm odisťovací tlak 6 barov pneumatická prípojka 8 mm PNG Pneumatický upínací systém s nulovým bodom vrátane upínacích čapov PNG ØH ØG G H7 H mm mm mm mm mm mm kg UR ,8.000, Upínacia stanica 6 násobná, 599x399 mm vťahovacia sila 7,5 kn vťahovacia sila s funkciou Power 25 kn presnosť opakovania 0,005 mm odisťovací tlak 6 barov pneumatická prípojka 8 mm vrátane 6 upínacích čapov PNG Tkr. n ØH ØG I G H7 H I mm mm mm mm mm mm mm kg UR ,

7 Upínací modul s nulovým bodom PNG.SM.138 vťahovacia sila 7,5 kn vťahovacia sila s funkciou Power 25 kn presnosť opakovania 0,005 mm odisťovací tlak 6 barov PNG Pneumatický upínací systém s nulovým bodom Vrátane O-krúžkov Ø 9x15, upínacích skrutiek M8 PNG F F mm mm mm mm mm palec kg UR /8, 795, Upínací systém s nulovým bodom PNG.SM.T.138 vťahovacia sila 6 kn vťahovacia sila s funkciou Power 20 kn presnosť opakovania 0,005 mm odisťovací tlak 6 barov Vrátane O-krúžkov Ø 9x15, upínacích skrutiek M8 PNG F F mm mm mm mm mm palec kg UR /8 3,7 862,

8 Upínací čap PNG 3 typy čapov veľmi presné prispôsobenie rozmerov danej funkcii viď rozmiestnenie čapov na strane 3 prídržná sila 50 kn PNG Pneumatický upínací systém s nulovým bodom vrátane upínacej skrutky M12 L2 L1 L H6 1 L 1 L 2 L G mm mm mm mm mm UR Z M12 50, P M12 60, H M12 5, retačný čap PNG 1 L1 L2 6 1 h5 L 1 L 2 6 m mm mm mm mm UR , Zátka PNG G G mm UR 138 M8 75,

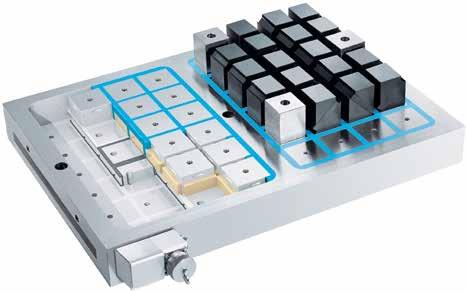

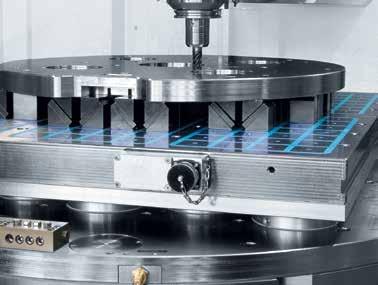

9 Vysoko atraktívne riešenie nové magnetické upínanie od WNT Maximálna upínacia sila a efektivita lhé prípravné časy spôsobené ťažko upínateľnými obrobkami zbytočne predražujú Vašu výrobu a značne znižujú Vašu produktivitu. Vďaka novému magnetickému upínaniu od WNT, ktoré nie je závislé od konkrétneho systému a je možné ho používať pre všetky bežné obrábacie centrá, sa Vám podarí podstatne znížiť prípravné časy a získať tým voľnú výrobnú kapacitu. Tým získate ekonomickú výhodu voči Vašej konkurencii. VĽMI JNOUHÉ UPÍNNI TVROV, ktoré je možné ťažko upínať! Magnetické upínanie MST Zvýšte vlastnú produktivitu veľmi rýchle upnutie a prestavba obrábanie 5 strán pri jednom upnutí vypadnuvšie tvary je možné bezpečne upnúť v prípade energetického výpadku je upínacia sila stále konštantná vyššia bezpečnosť vďaka stavovému hláseniu, ktoré je nezávislé na elektrickom napájaní žiadne deformácie presných komponentov spôsobené nadmerným upnutím Štruktúra systému Oceľový pól Póly sú zaliate v syntetickej živici, čím sa utesnia dosky a zaslepia dutiny Magnety lnio (prepólovateľné) usadené v cievke Teleso cievky v izolovanom vyhotovení Permanentné magnety (nie je možné ich prepólovať) Pevné predĺženie pólu Flexibilné predĺženie pólu osiahnite špičkovej kvality obrábania na celý obrobok pôsobí konštantná magnetická upínacia sila zverák nespôsobuje deformácie alebo poškodenie obrobku čisto rovná dosadacia plocha nepredstavuje obmedzenie pre päťstranné obrábanie kompenzácia nerovností použitím predĺženia pólov 9

10 Predĺženie pólu Perfektná styčná plocha pre obrobky vytvorená pevnými a pohyblivými predĺženiami pólu Magnetické upínanie MST Fixné predĺženie pólov slúži pre obrobok ako styčná plocha a vytvára ideálne predpoklady pre päťstranné obrábanie. Sila magnetickej upínacej dosky je dimenzovaná takým spôsobom, aby sa cez predĺženie pólov efektívne odovzdávala magnetická sila a aby sa tak mohli bezpečne upínať aj komplexné obrobky. Profitujte z: 3 bodové usadenie nízke vyhotovenie vysoké vyhotovenie bezpečného upínania bez deformácií magnetické upínacie sily rozložené do veľkej plochy kompenzácia výškových rozdielov obrobku Flexibilné predĺženie pólov s posunutím osi sa optimálnym spôsobom prispôsobí neobrobenému a nerovnému povrchu obrobkov. Sú pohyblivé a optimálne kopírujú obrys obrobku. Pomer sily predĺženia pólov Odtrhová sila kn 1 vysoké vyhotovenie otočenie šupátka o 180 nízke vyhotovenie ,25 0,5 0,75 1,00 Vzduchová medzera v mm obrobok priamo na doske pevné predĺženie pólu 5 mm flexibilné predĺženie pólu 5 mm Uvádzané hodnoty odrážajú len príslušné sily pre rôzne možnosti upnutia. Maximálna pridržná sila rôznych dosiek viď od strany 11 Stavové hlásenie pre vyššiu bezpečnosť Magnetické upínacie dosky sú vybavené optickou indikáciou stavu. Obsluha na prvý pohľad zistí, či je magnetická upínacia doska aktivovaná. Zabráni sa tak vzniku pracovných úrazov spôsobených neupnutými obrobkami. Upnutý obrobok: zelená Neupnutý obrobok: červená stavové hlásenia vizualizované farebne funguje po aktivácii, nezávisle na prúdovom napájaní 10

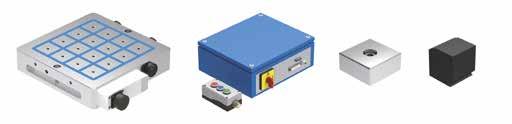

11 Súprava magnetických upínacích dosiek, 315x315 mm Magnetické upínanie MST magnetická upínacia doska MST-P 315x315 mm riadiaca jednotka MST-SH fixné predĺženie pólov 3 ks, výška 5 mm pohyblivé predĺženie pólov 9 ks upínacie skrutky MST Veľkosť Počet Prídržná sila mm pólov kn UR 315x ,8.58, Maximálna hodnota prídržnej sily platí pre pokrytie všetkých pólov Súprava magnetických upínacích dosiek 2, 30x315 mm magnetická upínacia doska MST-P 30x315 mm riadiaca jednotka MST-SH fixné predĺženie pólov 3 ks, výška 5 mm pohyblivé predĺženie pólov 12 ks upínacie skrutky MST Veľkosť Počet Prídržná sila mm pólov kn UR 30x , , Maximálna hodnota prídržnej sily platí pre pokrytie všetkých pólov 11

12 Súprava magnetických upínacích dosiek 3, 30x30 mm Magnetické upínanie MST magnetická upínacia doska MST-P 30x30 mm riadiaca jednotka MST-SH fixné predĺženie pólov 3 ks, výška 5 mm pohyblivé predĺženie pólov 15 ks upínacie skrutky MST Zobrazenie magnetickej upínacej dosky slúži len ako názorná ukážka Veľkosť Počet Prídržná sila mm pólov kn UR 30x ,3 6.81, Maximálna hodnota prídržnej sily platí pre pokrytie všetkých pólov Súprava magnetických upínacích dosiek, 600x30 mm magnetická upínacia doska MST-P 600x30 mm riadiaca jednotka MST-SH fixné predĺženie pólov 3 ks, výška 5 mm pohyblivé predĺženie pólov 27 ks upínacie skrutky MST Zobrazenie magnetickej upínacej dosky slúži len ako názorná ukážka Veľkosť Počet Prídržná sila mm pólov kn UR 600x , 8.20, Maximálna hodnota prídržnej sily platí pre pokrytie všetkých pólov 12

13 Magnetické upínacie dosky MST-P minimálna hrúbka materiálu obrobku 10 mm minimálna veľkosť obrobku 100x100 mm Magnetické upínanie MST vrátane upínacích skrutiek MST Veľkosť Počet Prídržná sila mm mm mm mm kg pólov kn UR 315X ,8 2.12, X , , x , , x , 5.078, x , , Maximálna hodnota prídržnej sily platí pre pokrytie všetkých pólov Riadiaca jednotka MST-SH vhodná pre všetky dosky MST Riadiaca jednotka vrátane ovládacej jednotky a elektrických káblov MST Frekvencia Napätie mm mm mm Hz V UR ,

14 Predĺženie pólu, pevné cena za kus Magnetické upínanie MST vrátane upínacej skrutky mm mm mm mm mm UR 20 5,0 5, , ,0 5, , Predĺženie pólu, pohyblivé cena za kus vrátane upínacej skrutky mm mm mm mm mm UR 7,2 5, ,

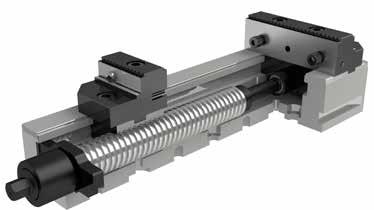

15 Jednoduchý zverák SG Jednoduchý zverák SG v mechanickom prevedení, ktorý ponúka vysokú presnosť a upínaciu silu a súčasne aj nízku konštrukčnú výšku. Jednoduchá manipulácia pomocou páky na rýchloupínanie 160, rýchle nastavenie upínacieho rozsahu a jednoduchého upínania bez medzidosky vďaka princípu upínania ťahom SG 80 mm Jednoduché zveráky SG 25 kn pri 50 Nm 10 Rýchloupínanie pomocou páky Veľký upínací rozsah vzhľadom k šírke čeľuste Vysoká presnosť opakovania SG 125 mm 0 kn pri 90 Nm Nízke vyhotovenie SG 160 mm 50 kn pri 120 Nm 100 Presné základné teleso Rýchlosť Nízke vyhotovenie Presnosť upnutie do 1 sekundy vďaka páke na rýchloupínanie 160 dodatočný uhlový pohon nie je nutný Výmenná čeľusť Multipin Flexibilita je to, o čo tu beží Nepotrebné kolíky sa jednoducho rukou zatlačia, vďaka čomu je možné okamžite nastaviť uhol 5, 90 aj rovnú dosadaciu plochu. Stlačením bočného čapu sa všetky polohovacie kolíky opäť vytlačia von. v stroji si vyžaduje len malý priestor, teda máte viac miesta pre obrobok nižšia celková hmotnosť pre palety Informácie v kocke: upínanie sa vykonáva ťahom, teda nedochádza k prehýbaniu základného telesa ideálne pre upínacie systémy s nulovým bodom, upínacie čapy, ktoré sa montujú priamo do základného telesa široké vedenie čeľuste a šupátka zapustených do základného telesa ideálne vhodné pre náročné obrábanie zadnej strany paralelné podložky a dorazy nie sú nutné upínaciu konfiguráciu je možné bleskurýchlo zmeniť vysoká presnosť centrovania a opakovania Výmenná čeľusť Multipin Príklady použitia s výmennou čeľusťou Multipin 15

16 Jednoduchý zverák bez systémových čeľustí upínacia páka 160 na rýchle upínanie rýchla montáž a demontáž jednotky vretena presnosť opakovania ±0,01 mm (±0,015 mm v prípade = 160 mm) Jednoduché zveráky SG 2 ks polohovacích kolíkov Ø12 mm SG jednoduchý zverák bez systémových čeľustí a upínacieho kľúča SG G F -0,02 F G Upínacia sila SW Upínací rozsah mm mm mm mm kn kg mm mm UR , , , , , , Momentový kľúč a nástrčkové orechy nájdete v katalógu na upínanie obrobkov na strane 91 16

17 Výmenná čeľusť Multipin cena za kus Otočná čeľusť, grip, pohyblivá cena za kus Jednoduché zveráky SG NG SG vrátane skrutiek HG 2 ZSG M SG 1 SG M mm mm mm UR 125 ľavá , pravá , orazový kolík Multipin cena za kus 1 M mm mm mm mm UR , osová otočná čeľusť, grip, šírka 65 mm, pevná cena za kus dvojstranný stupeň grip M vrátane O-krúžku a poistného krúžku SG 1 1 M 1 L mm mm UR 6 11,2 2, Otočná čeľusť, grip cena za kus SG 1 1 M mm mm mm mm UR , , , M 1 1 M mm mm mm mm mm UR , Otočná čeľusť, grip, šírka 0 mm, pevná cena za kus dvojstranný stupeň grip SG M mm mm mm mm mm UR , M S výnimkou otočnej čeľuste, grip =125 mm je možné ako pohyblivú čeľusť použiť systémové čeľuste ZSG vhodné pre danú veľkosť. 17

18 daptérová čeľusť cena za kus vrátane skrutiek SG pre šírku M mm mm mm mm UR , , , Hliníková čeľusť, pevná pre výrobu tvarových čeľustí cena za kus vrátane skrutiek SG M mm mm mm UR , , , Hliníková čeľusť, pohyblivá pre výrobu tvarových čeľustí cena za kus M M Sťahovacia čeľusť s pružnicou pre obrábanie hotových dielov cena za kus SG mm mm UR , , , Podložka pod obrobok, odsadená kalená a brúsená v základnej doske ju pridŕžajú zvieracie pružiny dodávka v súprave po 2 kusoch cena za súpravu =80 mm bez stupňa SG M mm mm mm UR 80 15,0 10,5 113, ,0 10,5 136, ,0 10,5 136, ,0 10,5 136, ,5 10,5 136, ,0 10,5 165, ,0 10,5 175, ,5 10,5 186, M Jednoduché zveráky SG vrátane skrutiek ZSG SG M M mm mm mm UR , S výnimkou otočnej čeľuste, grip =125 mm je možné ako pohyblivú čeľusť použiť systémové čeľuste ZSG vhodné pre danú veľkosť. 18

19 Zapuzdrený osový zverák pre rowa ITS 18 bez systémových čeľustí vreteno s guľôčkovými ložiskami presnosť opakovania ± 0,01 mm Osové zveráky ZSG ZSG Zapuzdrený osový zverák bez systémových čeľustí vreteno s guľôčkovými ložiskami presnosť opakovania ± 0,01 mm ZSG F G max. F G Upínacia sila mm mm mm mm kn kg UR , , F G max. H F G H SW Upínacia sila mm mm mm mm mm mm kn kg UR ,

20 Variabilné rastrové palety vhodné pre PNG a MNG Ideálne riešenie pre automatizované obrábanie Variabilné rastrové palety WNT garantujú vysokú mieru flexibility pri polohovaní Vášho upínacieho systému. Vďaka variabilnej možnosti použitia paliet je možné vykonať rýchlu výmenu a tým aj skrátiť prípravné časy. Variabilné rastrové palety Variabilná rastrová paleta 159x159 mm Variabilná rastrová paleta 399x159 mm Variabilná rastrová paleta 399x399 mm Príklady použitia jednoduchá 2 násobná násobná V závislosti od vlastného použitia si môžete vybrať náš mechanický alebo pneumatický upínací systém s nulovým bodom. 20

21 Variabilná rastrová paleta, 159x159 mm Variabilná rastrová paleta pre pripevnenie na PNG a MNG Variabilné rastrové palety vr. upínacieho čapu a upínacej skrutky bez prichytávacieho čapu M Ä 25 H Ä 12H7 20 Veľkosť mm kg UR 159x159 9, Montážna súprava variabilná rastrová paleta, 159x159 mm cena za súpravu pre typ UR UR ZSG , ZSG , ZSG ,

22 Variabilná rastrová paleta 399x159 mm Variabilná rastrová paleta pre pripevnenie na PNG a MNG Variabilné rastrové palety vr. upínacieho čapu a upínacej skrutky bez prichytávacieho čapu M Ä 25 H Veľkosť mm kg UR 399x , Montážna súprava variabilná rastrová paleta, 399x159 mm cena za súpravu pre typ UR UR SGMINI.65 15, ZSG-3.65/ZSG-.80/125L160/SG ,

23 Variabilná rastrová paleta, 399x399 mm Variabilná rastrová paleta pre pripevnenie na PNG a MNG Variabilné rastrové palety vr. upínacieho čapu a upínacej skrutky bez prichytávacieho čapu Veľkosť mm kg UR 399x , Montážna súprava variabilná rastrová paleta, 399x399 mm cena za súpravu pre typ UR UR UR SG.125 9, H5G.125 9, ZSG-.125.L160 15, ZSG-.125.L160.K 9, ZSG-.125.L300 9, ZSG-.125.L300-K 9,

24 Upínacia oceľová paleta, 159x159 mm upínacia paleta pre pripevnenie na PNG bez schémy rozloženia vŕtaných otvorov Upínacie palety neobrobená upínacia paleta, upínacie čapy PNG a polohovací kolík ØH ØF G Veľkosť F H5 G H m mm mm mm mm mm mm mm mm mm kg UR 159x ,2 270, Upínacia hliníková paleta, 159x159 mm upínacia paleta pre pripevnenie na PNG bez schémy rozloženia vŕtaných otvorov neobrobená upínacia paleta, upínacie čapy PNG a polohovací kolík ØH ØF G Veľkosť F h5 G H m mm mm mm mm mm mm mm mm mm kg UR 159x ,2 305,

25 Upínacia oceľová paleta, 399x159 mm upínacia paleta pre pripevnenie na PNG a MNG bez schémy rozloženia vŕtaných otvorov Upínacie palety neobrobená upínacia paleta, upínacie čapy PNG a polohovací kolík Veľkosť mm mm mm mm mm mm kg UR 399x ,6 50, Upínacia hliníková paleta, 399x159 mm upínacia paleta pre pripevnenie na PNG a MNG bez schémy rozloženia vŕtaných otvorov neobrobená upínacia paleta, upínacie čapy PNG a polohovací kolík Veľkosť mm mm mm mm mm mm kg UR 399x ,1 75,

26 Upínacia oceľová paleta, 399x399 mm upínacia paleta pre pripevnenie na PNG a MNG bez schémy rozloženia vŕtaných otvorov Upínacie palety neobrobená upínacia paleta, upínacie čapy PNG a polohovací kolík G ØH F Veľkosť F G mm mm mm mm mm mm mm mm H kg UR 399x M , Upínacia hliníková paleta, 399x399 mm upínacia paleta pre pripevnenie na PNG a MNG bez schémy rozloženia vŕtaných otvorov neobrobená upínacia paleta, upínacie čapy PNG a polohovací kolík G ØH F Veľkosť F G mm mm mm mm mm mm mm mm H kg UR 399x M ,

27 Upínacia oceľová paleta, 599x159 mm upínacia paleta pre pripevnenie na PNG a MNG bez schémy rozloženia vŕtaných otvorov Upínacie palety neobrobená upínacia paleta, upínacie čapy PNG a polohovací kolík F ØG H I Veľkosť F H I mm mm mm mm mm mm mm G mm mm kg UR 599x M10 80 M10 15,6 760, Upínacia hliníková paleta, 599x159 mm upínacia paleta pre pripevnenie na PNG a MNG bez schémy rozloženia vŕtaných otvorov neobrobená upínacia paleta, upínacie čapy PNG a polohovací kolík F ØG H I Veľkosť F H I mm mm mm mm mm mm mm G mm mm kg UR 599x M10 80 M10 7, 825,
