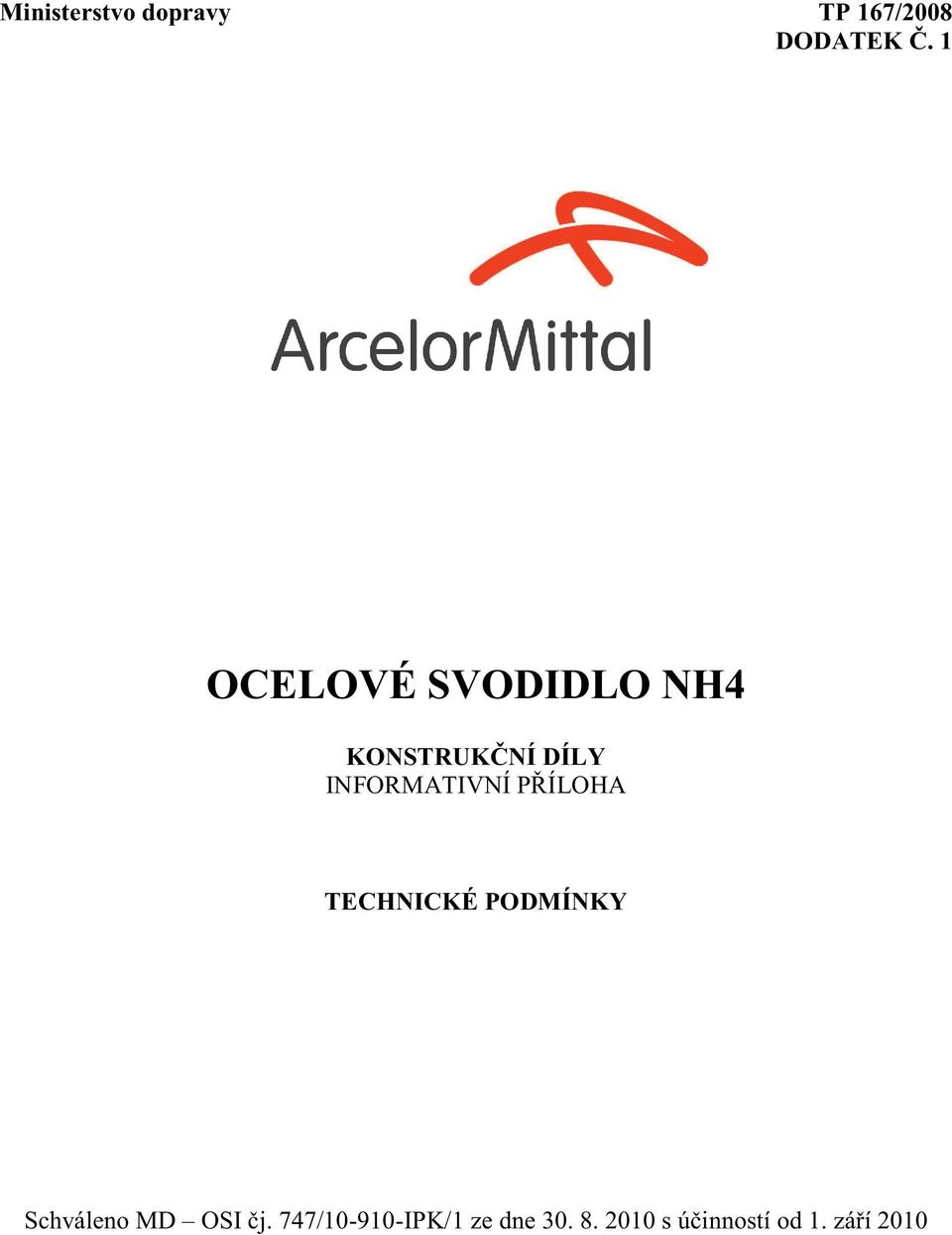

1 Ministerstvo dopravy TP 167/2008 DODATEK Č. 1 OCELOVÉ SVODIDLO NH4 KONSTRUKČNÍ DÍLY INFORMATIVNÍ PŘÍLOHA TECHNICKÉ PODMÍNKY Schváleno MD OSI čj. 747/ IPK/1 ze dne s účinností od 1. září 2010

2

3 TP 167/2008 Konstrukční díly OBSAH: Seznam jednotlivých dílů Jednostranná svodidla Soupis použitých dílů JSNH4/N2 výškový náběh dlouhý Jednostranné svodidlo JSNH4/N2 výškový náběh dlouhý Soupis použitých dílů JSNH4/N2 výškový náběh krátký Jednostranné svodidlo JSNH4/N2 výškový náběh krátký Soupis použitých dílů JSNH4/H1 výškový náběh dlouhý Jednostranné svodidlo JSNH4/H1 výškový náběh dlouhý Soupis použitých dílů JSNH4/H1 výškový náběh krátký Jednostranné svodidlo JSNH4/H1 výškový náběh krátký Soupis použitých dílů JSNH4/H2 výškový náběh dlouhý Jednostranné svodidlo JSNH4/H2 výškový náběh dlouhý Soupis použitých dílů JSNH4/H2 výškový náběh krátký Jednostranné svodidlo JSNH4/H2 výškový náběh krátký Soupis použitých dílů JSNH4/H3 Jednostranné svodidlo JSNH4/H3 Oboustranná svodidla Soupis použitých dílů OSNH4/H1 výškový náběh dlouhý Oboustranné svodidlo OSNH4/H1 výškový náběh dlouhý Soupis použitých dílů OSNH4/H1 výškový náběh krátký var. 1 Oboustranné svodidlo OSNH4/H1 výškový náběh krátký var. 1 Soupis použitých dílů OSNH4/H1 výškový náběh krátký var. 2 Oboustranné svodidlo OSNH4/H1 výškový náběh krátký var. 2 Soupis použitých dílů OSNH4/H2 H3 výškový náběh krátký Oboustranné svodidlo OSNH4/H2 H3 výškový náběh krátký Soupis použitých dílů OSNH4/H2 H3 výškový náběh dlouhý Oboustranné svodidlo OSNH4/H2 H3 výškový náběh dlouhý Mostní svodidla Soupis použitých dílů ZSNH4/H2_SV s výplní Zábradelní svodidlo ZSNH4/H2_SV s výplní Soupis použitých dílů ZSNH4/H2 bez výplně Zábradelní svodidlo ZSNH4/H2 bez výplně Soupis použitých dílů JSMNH4/H2_SV s výplní Jednostranné mostní svodidlo JSMNH4/H2_SV s výplní Soupis použitých dílů JSMNH4/H2 bez výplně Jednostranné mostní svodidlo JSMNH4/H2 bez výplně Soupis použitých dílů OSPNH4/H1 Jednostranné svodidlo s patní deskou OSPNH4/H1 Soupis použitých dílů OSPNH4/H2 Jednostranné svodidlo s patní deskou OSPNH4/H2 J01 J02 J03 J04 J05 J06 J07 O01 O02 O03 O04 O05 M01 M02 M03 M04 M05 M06

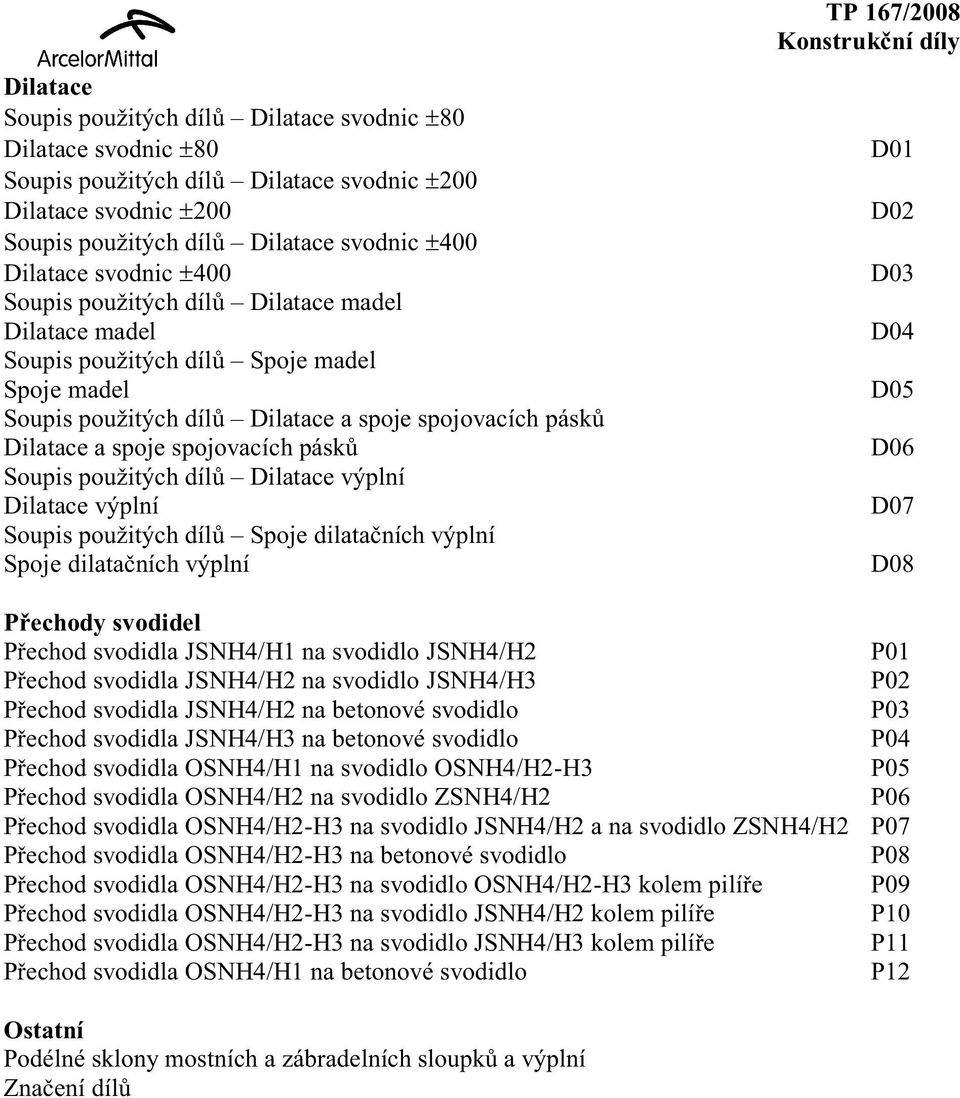

4 Dilatace Soupis použitých dílů Dilatacesvodnic ±80 Dilatace svodnic ±80 Soupis použitých dílů Dilatacesvodnic ±200 Dilatace svodnic ±200 Soupis použitých dílů Dilatacesvodnic ±400 Dilatace svodnic ±400 Soupis použitých dílů Dilatacemadel Dilatace madel Soupis použitých dílů Spojemadel Spoje madel Soupis použitých dílů Dilatace a spoje spojovacích pásků Dilatace a spoje spojovacích pásků Soupis použitých dílů Dilatacevýplní Dilatace výplní Soupispoužitých dílů Spoje dilatačních výplní Spoje dilatačních výplní TP 167/2008 Konstrukční díly D01 D02 D03 D04 D05 D06 D07 D08 Přechody svodidel Přechod svodidla JSNH4/H1 na svodidlo JSNH4/H2 P01 Přechod svodidla JSNH4/H2 na svodidlo JSNH4/H3 P02 Přechod svodidla JSNH4/H2 na betonové svodidlo P03 Přechod svodidla JSNH4/H3 na betonové svodidlo P04 Přechod svodidla OSNH4/H1 na svodidlo OSNH4/H2-H3 P05 Přechod svodidla OSNH4/H2 na svodidlo ZSNH4/H2 P06 Přechod svodidla OSNH4/H2-H3 na svodidlo JSNH4/H2 a na svodidlo ZSNH4/H2 P07 Přechod svodidla OSNH4/H2-H3 na betonové svodidlo P08 Přechod svodidla OSNH4/H2-H3 na svodidlo OSNH4/H2-H3 kolem pilíře P09 Přechod svodidla OSNH4/H2-H3 na svodidlo JSNH4/H2 kolem pilíře P10 Přechod svodidla OSNH4/H2-H3 na svodidlo JSNH4/H3 kolem pilíře P11 Přechod svodidla OSNH4/H1 na betonovésvodidlo P12 Ostatní Podélné sklony mostních a zábradelních sloupků a výplní Značení dílů

5 TP 167/2008 Konstrukční díly SEZNAM JEDNOTLIVÝCH KONSTRUKČNÍCH DÍLŮ Svodnice Svodnice NH Svodnice NH Svodnice NH Svodnice NH Svodnice NH Svodnice NH Svodnice NH Svodnice NH Spodní pásnice SP Spodní pásnice SP Spodní pásnice SP Spodní pásnice SP Oblouk vnitřní NH4 R 6000 mm Oblouk vnitřní NH4 R 8000 mm Oblouk vnitřní NH4 R mm Oblouk vnitřní NH4 R12000 mm Oblouk vnitřní NH4 R mm Oblouk vnitřní NH4 R mm Oblouk vnitřní NH4 R 25000mm Oblouk vnitřní NH4 R mm Oblouk vnitřní NH4 R mm Oblouk vnitřní NH4 R mm Oblouk vnitřní NH4 R mm Oblouk vnitřní NH4 R mm Oblouk vnější NH4 R 6000 mm Obloukvnější NH4 R 8000 mm Oblouk vnější NH4 R mm Oblouk vnější NH4 R mm Oblouk vnější NH4 R mm Oblouk vnější NH4 R mm Oblouk vnější NH4 R mm Oblouk vnější NH4 R mm Oblouk vnější NH4 R mm Oblouk vnější NH4 R mm Oblouk vnější NH4 R mm Oblouk vnější NH4 R mm Dilatační svodnice NH4 +-80mm Dilatační svodnice NH mm Dilatační svodnice NH4+-400mm Dilatační spodní pásnice SP mm Dilatační spodní pásnice SP mm Izolační dilatační svodnice NH Izolační dilatační svodnice NH Izolační dilatační spodní pásnice SP mm

6 Izolační dilatační spodní pásnice SP mm Náběhová přechodka NH4 17,3% pravá Náběhová přechodka NH4 17,3%/4% levá Náběhová přechodka NH4 8,5% pravá Náběhová přechodka NH4 8,5% levá Náběhová přechodka NH417,3%levá Náběhová přechodka NH4 41,5% levá Náběhová přechodka NH4 41,5% pravá Náběhová přechodka SP3 8,5% pravá Náběhová přechodka SP3 8,5% levá Přechodový díl NH4/B-NH Přechodový díl B-NH-93/NH Přechodový díl BS/NH4 pravý Přechodový díl BS/NH4 levý Přechodový díl NH4/BS pravý Přechodový díl NH4/BS levý Koncovka NH4 Sloupky Sloupek UE 100 krajní Sloupek UE 100 krajní Sloupek UE 100 krajní Sloupek UE 100 krajní pro uchycení madla Sloupek UE 100 krajní pro uchycení madla Sloupek UE 100 krajní pro uchycení madla Sloupek V140 krajní Sloupek V140-II krajní Sloupek V140 krajní Sloupek UE 100 střední Sloupek UE 100 střední Sloupek UE 100 střední Sloupek U 140 střední Sloupek U 140 střední Sloupek U 140 střední Sloupek IPE 100 bez přítlačné desky Sloupek IPE 100 bez přítlačné desky Sloupek IPE 100 s přítlačnou deskou Sloupek IPE 100 s přítlačnou deskou Sloupek U Sloupek U Sloupek U Sloupek U140 dvouřadý Sloupek U140 dvouřadý Sloupek U140 dvouřadý Sloupek V Sloupek V Sloupek U 140 ZS madlový Sloupek U 140 zábradelní pravý Sloupek U 140 zábradelní levý TP 167/2008 Konstrukční díly

7 SloupekU140 zábr. pravý pro prov. bez výplně Sloupek U 140 zábr. levý pro prov. bez výplně Sloupek MS U140 pravý Sloupek MS U140 levý Sloupek MS U140 pravý BV Sloupek MS U140 levý BV Sloupek ZS U140 pravý Sloupek ZS U140 levý Sloupek UE100 střední s patní deskou Sloupek U140 střední s patní deskou Třmen pravý Třmen levý Třmen Ucpávka U140 Distanční díly Trubková spojka Distanční díl NH Distanční díl NH4-I Distanční díl NH4 II Distanční díl NH4 IV Výztuha distančního dílu Distanční díl NH4 II Distanční díl NH4 II Distanční díl NH4 II Distanční díl NH4 II Distanční díl NH4 II Distanční díl NH4 II Distanční díl NH4 V Distanční díl NH4 VI Distanční díl NH4 V P Madla Madlo Madlo Madlo Madlo Madlo Začáteční madlo pravé Začáteční madlo levé Koncové madlo pravé Koncové madlo levé Začáteční madlo II levé Koncové madlo II levé Začáteční madlo II pravé Koncové madlo II pravé Dilatační madlo I Dilatační madlo II Dilatační madlo II Dilatační madlo I TP 167/2008 Konstrukční díly

8 Dilatační madlo II Dilatační madlo II Manžeta madla Manžeta madla úhlová Manžeta pojistná Dilatační manžeta madla Dilatační manžeta madla Dilatační manžeta madla Izolační dilatační manžeta madla Izolační dilatační manžeta madla Izolační dilatační manžetamadla+-400 Výplně Zábradelní výplň z vodorovných tyčí Zábradelní výplň ze svislých tyčí Zábradelní výplň ze svařované sítě Dilatační zábradelní výplň VT +-200(sestavabezspoj.mat.) Zábradelní díl VT Zábradelní díl VT Zábradelní dilatační díl VT Zábradelní dilatační díl VT Dilatační zábradelní výplň VT +-400(sestavabezspoj.mat.) Zábradelní díl VT Zábradelní díl VT Zábradelní dilatační díl VT Zábradelní dilatační díl VT Dilatační zábradelní výplň ST +-200(sestavabezspoj.mat.) Zábradelní díl ST Zábradelní díl ST Zábradelní střední díl ST Zábradelní dilatační díl ST Dilatační zábradelní výplň ST +-400(sestavabezspoj.mat.) Zábradelní díl ST Zábradelní díl ST Zábradelní dilatační díl ST Dilatační zábradelní výplň S +-200(sestavabezspoj.mat.) Zábradelní díl S Zábradelní díl S Dilatační zábradelní výplň S +-400(sestavabezspoj.mat.) Zábradelní díl S Zábradelní díl S Spojovací pásky Spojovací pásek Spojovací pásek Spojovací pásek Spojovací pásek Spojovací pásek Spojovací pásek Dilatační spojovací pásek TP 167/2008 Konstrukční díly

9 Dilatační spojovací pásek Dilatační spojovací pásek Dilatační spojovací pásek Izolační spojovací pásek Izolační spojovací pásek Spojovací materiál Šroub se šestihrannou hlavou M10x tzn Šroub se šestihrannou hlavou M10x tzn Šroub se šestihrannou hlavou M10x tzn Šroub se šestihrannou hlavou M12x tzn Šroub se šestihrannou hlavou M12x tzn Šroub se šestihrannou hlavou M16x tzn Šroub se šestihrannou hlavou M16x tzn Šroub se šestihrannou hlavou M16x tzn Šroub se šestihrannou hlavou M16x tzn Šroub se šestihrannou hlavou M16x tzn Šroub se šestihrannou hlavou M16x tzn Šroub s polokruhovou hlavou a nosem M10x tzn Šroub s polokruhovou hlavou a čtyřhranem M12x tzn Šroub s polokruhovou hlavou a nosem M16x tzn Šroub s polokruhovou hlavou a nosem M16x tzn Šroub s polokruhovou hlavou a nosem M16x tzn Potažený šroub se šestihrannou hlavou M16x tzn Potažený šroub se šestihrannou hlavou M16x tzn Potažený šroub s vnitřním šestihranem M16x tzn MaticeM10-6 tzniso MaticeM12-6 tzniso MaticeM16-6 tzniso MaticeM tzniso MaticeM16-6 tzniso PotaženámaticeM16-6 tzn Podložka 11-tZn(o 21/11/2,5) Podložka 10-tZn(o 34/11/3) Podložka 13-tZn(o 24/13/2,5) Podložka 17,5-tZn(o 30/17,5/3) Podložka 18-tZn(o 40/19/4) Krycí podložka 2xM Podložka 14-tZn(o 45/14/4-otvor je čtyřhranný) U-podložka 14-tZn(klínová podložka) U-podložka 18-tZn(klínová podložka) Krycí podložka M Izolační podložka 40/ Izolační podložka 50/ Kotva OMO M16 komplet Kotva OMO M24 komplet Kotva OMO M20 komplet TP 167/2008 Konstrukční díly

10 TP 167/2008 Konstrukční díly Soupis použitých dílů JSNH4/N2 výškový náběh dlouhý Svodnice NH Sloupek UE 100 krajní Trubková spojka Sloupek U Sloupek U Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na trubkovou spojku SPOJ 3 Šroub s polokruhovou hlavou a čtyřhranem M12x tzn MaticeM12-6 tzniso Podložka 14-tZn(o 45/14/4-otvor je čtyřhranný) Připojení trubkové spojky na sloupek UE 100 SPOJ 4 Šroub s polokruhovou hlavou a čtyřhranem M12x tzn MaticeM12-6 tzniso U-podložka 14-tZn(klínová podložka) Připojení svodnic na sloupek U140 SPOJ 2 Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Krycí podložka M

11

12 TP 167/2008 Konstrukční díly Soupis použitých dílů JSNH4/N2 výškový náběh krátký Svodnice NH Sloupek UE 100 krajní Trubková spojka Sloupek U Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na trubkovou spojku SPOJ 3 Šroub s polokruhovou hlavou a čtyřhranem M12x tzn MaticeM12-6 tzniso Podložka 14-tZn(o 45/14/4-otvor je čtyřhranný) Připojení trubkové spojky na sloupek UE 100 SPOJ 4 Šroub s polokruhovou hlavou a čtyřhranem M12x tzn MaticeM12-6 tzniso U-podložka 14-tZn(klínová podložka) Připojení svodnic na sloupek U140 SPOJ 2 Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Krycí podložka M

13

14 TP 167/2008 Konstrukční díly Soupis použitých dílů JSNH4/H1 výškový náběh dlouhý Svodnice NH Sloupek UE 100 krajní Trubková spojka Sloupek U Sloupek U Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na trubkovou spojku SPOJ 3 Šroub s polokruhovou hlavou a čtyřhranem M12x tzn MaticeM12-6 tzniso Podložka 14-tZn(o 45/14/4-otvor je čtyřhranný) Připojení trubkové spojky na sloupek UE 100 SPOJ 4 Šroub s polokruhovou hlavou a čtyřhranem M12x tzn MaticeM12-6 tzniso U-podložka 14-tZn(klínová podložka) Připojení svodnic na sloupek U140 SPOJ 2 Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Krycí podložka M

15

16 TP 167/2008 Konstrukční díly Soupis použitých dílů JSNH4/H1 výškový náběh krátký Svodnice NH Sloupek UE 100 krajní Trubková spojka Sloupek U Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na trubkovou spojku SPOJ 3 Šroub s polokruhovou hlavou a čtyřhranem M12x tzn MaticeM12-6 tzniso Podložka 14-tZn(o 45/14/4-otvor je čtyřhranný) Připojení trubkové spojky na sloupek UE 100 SPOJ 4 Šroub s polokruhovou hlavou a čtyřhranem M12x tzn MaticeM12-6 tzniso U-podložka 14-tZn(klínová podložka) Připojení svodnic na sloupek U140 SPOJ 2 Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Krycí podložka M

17

18 TP 167/2008 Konstrukční díly Soupis použitých dílů JSNH4/H2 výškový náběh dlouhý Svodnice NH Spodní pásnice SP Náběhová přechodka NH4 8,5% pravá Náběhová přechodka SP3 8,5% pravá Sloupek V140 krajní Sloupek V Distanční díl NH4 V Distanční díl NH4 VI Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na distanční díl SPOJ 7 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M Spojení spodních pásnic SP3 pevné SPOJ 5 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení spodní pásnice SP3 na sloupek V140 SPOJ 9 Šroub s polokruhovou hlavou a nosem M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso Připojení distančních dílů na sloupek V140 SPOJ 8 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na sloupekv140spoj6 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M

19

20 TP 167/2008 Konstrukční díly Soupis použitých dílů JSNH4/H2 výškový náběh krátký Svodnice NH Spodní pásnice SP Náběhová přechodka NH4 17,3% pravá Náběhová přechodka SP3 8,5% pravá Sloupek V140 krajní Sloupek V Sloupek V Distanční díl NH4 V Distanční díl NH4 VI Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na distanční díl SPOJ 7 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M Spojení spodních pásnic SP3 pevné SPOJ 5 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení spodní pásnice SP3 na sloupek V140 SPOJ 9 Šroub s polokruhovou hlavou a nosem M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso Připojení distančních dílů na sloupek V140 SPOJ 8 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na sloupekv140spoj6 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M

21

22 TP 167/2008 Konstrukční díly Soupis použitých dílů JSNH4/H3 Svodnice NH Spodní pásnice SP Náběhová přechodka NH4 17,3% pravá Náběhová přechodka NH4 8,5% pravá Náběhová přechodka SP3 8,5% pravá Sloupek U140 dvouřadý Sloupek U Sloupek V Sloupek V Distanční díl NH4 V Distanční díl NH4 VI Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Spojení spodních pásnic SP3 pevné SPOJ 5 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení spodní pásnice SP3 na sloupek V140 SPOJ 9 Šroub s polokruhovou hlavou a nosem M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso Připojení svodnic na sloupek U140 SPOJ 2 Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Krycí podložka M Připojení distančních dílů na sloupek V140 SPOJ 8 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnice na sloupek V140 SPOJ 11 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na distanční díl SPOJ 7 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M

23

24 TP 167/2008 Konstrukční díly Soupis použitých dílů OSNH4/H1 výškový náběh dlouhý Svodnice NH Náběhová přechodka NH4 8,5% levá Sloupek UE 100 střední Sloupek U Sloupek U Distanční díl NH Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na sloupek U140 SPOJ 2 Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Krycí podložka M Připojení svodnic na distanční díl SPOJ 12 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M Připojení distančního dílu na sloupek UE100 SPOJ 13 Šroub s polokruhovou hlavou a čtyřhranem M12x tzn MaticeM12-6 tzniso Podložka 13-tZn(o 24/13/2,5)

25

26 TP 167/2008 Konstrukční díly Soupis použitých dílů OSNH4/H1 výškový náběh krátký var. 1 Svodnice NH Náběhová přechodka NH4 17,3%/4% levá Sloupek UE 100 střední Sloupek U Distanční díl NH Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na sloupek U140 SPOJ 2 Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Krycí podložka M Připojení svodnic na distanční díl SPOJ 12 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M Připojení distančního dílu na sloupek UE100 SPOJ 13 Šroub s polokruhovou hlavou a čtyřhranem M12x tzn MaticeM12-6 tzniso Podložka 13-tZn(o 24/13/2,5)

27

28 TP 167/2008 Konstrukční díly Soupis použitých dílů OSNH4/H1 výškový náběh krátký var. 2 Svodnice NH Náběhová přechodka NH4 17,3% levá Sloupek UE 100 střední Sloupek U Distanční díl NH Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na sloupek U140 SPOJ 2 Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Krycí podložka M Připojení svodnic na distanční díl SPOJ 12 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M Připojení distančního dílu na sloupek UE100 SPOJ 13 Šroub s polokruhovou hlavou a čtyřhranem M12x tzn MaticeM12-6 tzniso Podložka 13-tZn(o 24/13/2,5)

29

30 TP 167/2008 Konstrukční díly Soupis použitých dílů OSNH4/H2 H3 výškový náběh krátký Svodnice NH Náběhová přechodka NH4 17,3% levá Sloupek U 140 střední Sloupek U Sloupek U140 dvouřadý Distanční díl NH4 II Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na sloupek U140 SPOJ 2 Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Krycí podložka M Připojení svodnic na distanční díl SPOJ 12 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M Připojení distančního dílu na sloupek U140 SPOJ 14 Šroub se šestihrannou hlavou M16x tzn MaticeM tzniso Podložka 18-tZn(o 40/19/4)

31

32 TP 167/2008 Konstrukční díly Soupis použitých dílů OSNH4/H2 H3 výškový náběh dlouhý Svodnice NH Náběhová přechodka NH4 8,5% levá Sloupek U 140 střední Sloupek U Sloupek U140 dvouřadý Sloupek U140 dvouřadý Distanční díl NH4 II Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na sloupek U140 SPOJ 2 Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Krycí podložka M Připojení svodnic na distanční díl SPOJ 12 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M Připojení distančního dílu na sloupek U140 SPOJ 14 Šroub se šestihrannou hlavou M16x tzn MaticeM tzniso Podložka 18-tZn(o 40/19/4)

33

34 TP 167/2008 Konstrukční díly Soupis použitých dílů ZSNH4/H2_SV s výplní Svodnice NH Sloupek U 140 zábradelní pravý Sloupek UE 100 krajní pro uchycení madla Třmen pravý Distanční díl NH4-I Manžeta madla Madlo Začáteční madlo pravé Koncové madlo pravé Zábradelní výplň z vodorovných tyčí Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na distanční díl SPOJ 15 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M Připojení distančního dílu na mostní sloupek SPOJ 16 Šroub se šestihrannou hlavou M12x tzn MaticeM12-6 tzniso U-podložka 14-tZn(klínová podložka) Připojení třmenu na sloupek SPOJ 17 Šroub s polokruhovou hlavou a nosem M16x tzn Spojení madel a manžety SPOJ 20 Šroub se šestihrannou hlavou M16x tzn Připojení zábradelní výplně k mostnímu sloupku SPOJ 18 Šroub se šestihrannou hlavou M16x tzn Připojení začátečního madla ke sloupku UE100 SPOJ 19 Šroub se šestihrannou hlavou M16x tzn Podložka 18-tZn(o 40/19/4) Připojení koncového madla ke sloupku UE100 SPOJ 21 Šroub se šestihrannou hlavou M16x tzn Podložka 18-tZn(o 40/19/4)

35

36 TP 167/2008 Konstrukční díly Soupis použitých dílů ZSNH4/H2_SV bez výplně Svodnice NH Sloupek U 140 zábradelní pravý Sloupek UE 100 krajní pro uchycení madla Třmen pravý Distanční díl NH4-I Manžeta madla Madlo Začáteční madlo pravé Koncové madlo pravé Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na distanční díl SPOJ 15 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M Připojení distančního dílu na mostní sloupek SPOJ 16 Šroub se šestihrannou hlavou M12x tzn MaticeM12-6 tzniso U-podložka 14-tZn(klínová podložka) Připojení třmenu na sloupek SPOJ 17 Šroub s polokruhovou hlavou a nosem M16x tzn Spojení madel a manžety SPOJ 20 Šroub se šestihrannou hlavou M16x tzn Připojení začátečního madla ke sloupku UE100 SPOJ 19 Šroub se šestihrannou hlavou M16x tzn Podložka 18-tZn(o 40/19/4) Připojení koncového madla ke sloupku UE100 SPOJ 21 Šroub se šestihrannou hlavou M16x tzn Podložka 18-tZn(o 40/19/4)

37

38

39 Soupis použitých dílů JSMNH4/H2_SV s výplní Svodnice NH Sloupek MS U140 pravý Sloupek UE 100 krajní pro uchycení madla Distanční díl NH4 IV Výztuha distančního dílu Třmen Madlo Začáteční madlo II levé Koncové madlo II levé Manžeta madla Manžeta madla úhlová Spojovací pásek Zábradelní výplň z vodorovných tyčí Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Spojení svodnice a distančního dílu SPOJ 15 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M Spojení distančního dílu a sloupku MS U140 SPOJ 22 Šroub se šestihrannou hlavou M12x tzn MaticeM12-6 tzniso U-podložka 14-tZn(klínová podložka) Spojení třmenu a sloupku MS U140 SPOJ 23 Šroub se šestihrannou hlavou M16x tzn U-podložka 18-tZn(klínová podložka) Spojení spojovacího pásku a sloupku MS U140 SPOJ 24 Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Spojení spojovacích pásků SPOJ 25 Šroub s polokruhovou hlavou a nosem M16x tzn Spojení madel a manžety SPOJ 20 Šroub se šestihrannou hlavou M16x tzn Připojení začátečního madla ke sloupku UE100 SPOJ 19 Šroub se šestihrannou hlavou M16x tzn

40 Podložka 18-tZn(o 40/19/4) Připojení koncového madla ke sloupku UE100 SPOJ 21 Šroub se šestihrannou hlavou M16x tzn Podložka 18-tZn(o 40/19/4) Připojení zábradelní výplně k mostnímu sloupku SPOJ 18 Šroub se šestihrannou hlavou M16x tzn

41

42

43 Soupis použitých dílů JSMNH4/H2_SV bez výplně Svodnice NH Sloupek MS U140 pravý Sloupek UE 100 krajní pro uchycení madla Distanční díl NH4 IV Výztuha distančního dílu Třmen Madlo Začáteční madlo II levé Koncové madlo II levé Manžeta madla Manžeta madla úhlová Spojovací pásek Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Spojení svodnice a distančního dílu SPOJ 15 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M Spojení distančního dílu a sloupku MS U140 SPOJ 22 Šroub se šestihrannou hlavou M12x tzn MaticeM12-6 tzniso U-podložka 14-tZn(klínová podložka) Spojení třmenu a sloupku MS U140 SPOJ 23 Šroub se šestihrannou hlavou M16x tzn U-podložka 18-tZn(klínová podložka) Spojení spojovacího pásku a sloupku MS U140 SPOJ 24 Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Spojení spojovacích pásků SPOJ 25 Šroub s polokruhovou hlavou a nosem M16x tzn Spojení madel a manžety SPOJ 20 Šroub se šestihrannou hlavou M16x tzn Připojení začátečního madla ke sloupku UE100 SPOJ 19 Šroub se šestihrannou hlavou M16x tzn

44 Podložka 18-tZn(o 40/19/4) Připojení koncového madla ke sloupku UE100 SPOJ 21 Šroub se šestihrannou hlavou M16x tzn Podložka 18-tZn(o 40/19/4)

45

46 TP 167/2008 Konstrukční díly Soupis použitých dílů OSPNH4/H1 Svodnice NH Sloupek UE100 střední s patní deskou Distanční díl NH Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na distanční díl SPOJ 12 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M Připojení distančního dílu na sloupek UE100 SPOJ 13 Šroub s polokruhovou hlavou a čtyřhranem M12x tzn MaticeM12-6 tzniso Podložka 13-tZn(o 24/13/2,5)

47

48 TP 167/2008 Konstrukční díly Soupis použitých dílů OSPNH4/H2 Svodnice NH Sloupek U140 střední s patní deskou Distanční díl NH4 II Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Připojení svodnic na distanční díl SPOJ 12 Šroub s polokruhovou hlavou a nosem M16x tzn Krycí podložka M Připojení distančního dílu na sloupek U140 SPOJ 14 Šroub se šestihrannou hlavou M16x tzn MaticeM tzniso Podložka 18-tZn(o 40/19/4)

49

50 TP 167/2008 Konstrukční díly Soupis použitých dílů Dilatacesvodnic±80 Dilatace ±80 Dilatační svodnice NH4 +-80mm Svodnice NH Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Posuvný dilatační spoj SPOJ 1IZ Šroub s polokruhovou hlavou a nosem M16x tzn Dilatace izolační±80 Izolační dilatační svodnice NH Svodnice NH Spojení svodnic pevné SPOJ 1IZ Potažený šroub s vnitřním šestihranem M16x tzn Izolační podložka 40/ PotaženámaticeM16-6 tzn Posuvnýdilatační spoj SPOJ P1 Šroub s polokruhovou hlavou a nosem M16x tzn

51

52 TP 167/2008 Konstrukční díly Soupis použitých dílů Dilatacesvodnic±200 Dilatace ±200 Dilatační svodnice NH mm Svodnice NH Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Posuvný dilatační spoj SPOJ1IZ Šroub s polokruhovou hlavou a nosem M16x tzn Dilatace izolační±200 Izolační dilatační svodnice NH Svodnice NH Spojení svodnic pevné SPOJ 1IZ Potažený šroub s vnitřním šestihranem M16x tzn Izolační podložka 40/ PotaženámaticeM16-6 tzn Posuvný dilatační spoj SPOJ P1 Šroub s polokruhovou hlavou a nosem M16x tzn

53

54 TP 167/2008 Konstrukční díly Soupis použitých dílů Dilatacesvodnic±400 Dilatace ±400 Dilatační svodnice NH mm Dilatační svodnice NH mm Svodnice NH Spojení svodnic pevné SPOJ 1 Šroub s polokruhovou hlavou a nosem M16x tzn Posuvný dilatační spoj SPOJ P1 Šroub s polokruhovou hlavou a nosem M16x tzn Dilatace izolační±400 Dilatační svodnice NH mm Izolační dilatační svodnice NH Svodnice NH Spojení svodnic pevné SPOJ 1IZ Potažený šroub s vnitřním šestihranem M16x tzn Izolační podložka 40/ PotaženámaticeM16-6 tzn Posuvný dilatační spoj SPOJ P1 Šroub s polokruhovou hlavou a nosem M16x tzn

55

56 Soupis použitých dílů Dilatacemadel Dilatace ±80 Dilatační manžeta madla Dilatační madlo I Spojení madel pevné SPOJ 20 Šroub se šestihrannou hlavou M16x tzn Izolační podložka40/ Posuvný dilatační spoj SPOJ P201 Šroub se šestihrannou hlavou M16x tzn Podložka 18-tZn(o 40/19/4) Izolační podložka 40/ MaticeM16-6 tzniso Izolační dilatace ±80 Izolační dilatační manžeta madla Dilatační madlo I Spojení madel pevné SPOJ 20IZ Potažený šroub se šestihrannou hlavou M16x tzn Izolační podložka 40/ PotaženámaticeM16-6 tzn Posuvný dilatační spoj SPOJ P201 Šroub se šestihrannou hlavou M16x tzn Podložka 18-tZn(o 40/19/4) Izolační podložka 40/ MaticeM16-6 tzniso Dilatace ±200 Dilatační manžeta madla Dilatační madlo I Spojení madel pevné SPOJ 20 Šroub se šestihrannou hlavou M16x tzn Izolační podložka 40/ Posuvný dilatační spoj SPOJ P201 Šroub se šestihrannou hlavou M16x tzn Podložka 18-tZn(o 40/19/4) Izolační podložka 40/ MaticeM16-6 tzniso

57 Izolační dilatace±200 Izolační dilatační manžeta madla Dilatační madlo I Spojení madel pevné SPOJ 20 Potažený šroub se šestihrannou hlavou M16x tzn Izolační podložka 40/ PotaženámaticeM16-6 tzn Posuvný dilatační spoj SPOJ P201 Šroub se šestihrannou hlavou M16x tzn Podložka 18-tZn(o 40/19/4) Izolační podložka 40/ MaticeM16-6 tzniso Dilatace ±400 Dilatační madlo I Dilatační manžeta madla Dilatační madlo I Spojení madel pevné SPOJ 20 Šroub se šestihrannou hlavou M16x tzn Izolační podložka 40/ Posuvný dilatační spoj SPOJ P202 Šroub se šestihrannou hlavou M16x tzn Izolační podložka 40/ MaticeM16-6 tzniso Izolační dilatace±400 Izolační dilatační manžeta madla Dilatační madlo I Manžeta pojistná Spojení madel pevné SPOJ 20 Potažený šroub se šestihrannou hlavou M16x tzn Izolační podložka 40/ PotaženámaticeM16-6 tzn Posuvný dilatační spoj SPOJ P202 Šroub se šestihrannou hlavou M16x tzn Podložka 18-tZn(o 40/19/4) MaticeM16-6 tzniso

58

59

60

61 Soupis použitých dílů Dilatace a spoje spojovacích pásků Dilatace ±200 Dilatační spojovací pásek Dilatační spojovací pásek Spojovací pásek Spojení spojovacích pásků pevné SPOJ 26 Šroub s polokruhovou hlavou a nosem M16x tzn Spojení spojovacích pásků posuvné SPOJP27 Šroub s polokruhovou hlavou a nosem M16x tzn Spojení spojovacího pásku a sloupku Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Vzájemné spojení spojovacích pásků SPOJ 25 Šroub s polokruhovou hlavou a nosem M16x tzn Izolační dilatace±200 Dilatační spojovací pásek Dilatační spojovací pásek Izolační spojovací pásek Spojení spojovacích pásků pevné SPOJ 26IZ Potažený šroub s vnitřnímšestihranemm16x tzn Izolační podložka 40/ PotaženámaticeM16-6 tzn Spojení spojovacích pásků posuvné SPOJ P27 Šroub s polokruhovou hlavou a nosem M16x tzn Spojení spojovacích pásků popsuvné Šroub s polokruhovou hlavou a nosem M16x tzn Vzájemné spojení spojovacích pásků SPOJ 25 Šroub s polokruhovou hlavou a nosem M16x tzn

62 Dilatace ±400 Dilatační spojovací pásek Dilatační spojovací pásek Spojovací pásek Spojení spojovacích pásků pevné SPOJ 26 Šroub s polokruhovou hlavou a nosem M16x tzn Spojeníspojovacích pásků posuvné SPOJ P27 Šroub s polokruhovou hlavou a nosem M16x tzn Spojení spojovacího pásku a sloupku Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Vzájemné spojení spojovacích pásků SPOJ 25 Šroub s polokruhovou hlavou a nosem M16x tzn Izolační dilatace±400 Dilatační spojovací pásek Dilatační spojovací pásek Izolační spojovací pásek Spojení spojovacích pásků pevné SPOJ 26IZ Potažený šroub s vnitřním šestihranem M16x tzn Izolační podložka 40/ PotaženámaticeM16-6 tzn Spojení spojovacích pásků posuvné SPOJ P27 Šroub s polokruhovou hlavou a nosem M16x tzn Spojení spojovacího pásku a sloupku Šroub s polokruhovou hlavou a nosem M16x tzn U-podložka 18-tZn(klínová podložka) Vzájemné spojení spojovacích pásků SPOJ 25 Šroub s polokruhovou hlavou a nosem M16x tzn

63

64 TP 167/2008 Konstrukční díly Soupis použitých dílů Dilatacevýplní Dilatace ±80 a ±200 Dilatační zábradelní výplň VT +-200(sestavabezspoj.mat.) Dilatační zábradelní výplň ST +-200(sestavabezspoj.mat.) Dilatační zábradelní výplň S +-200(sestavabezspoj.mat.) Dilatace ±400 Dilatační zábradelní výplň VT +-400(sestavabezspoj.mat.) Dilatační zábradelní výplň ST +-400(sestavabezspoj.mat.) Dilatační zábradelní výplň S +-400(sestavabezspoj.mat.)

65

66 Soupis použitých dílů Dilatacevýplní Dilatacevodorovné výplně±200 Zábradelní díl VT Zábradelní díl VT Zábradelní dilatační díl VT Zábradelní dilatační díl VT Spojení sloupků a výplně (strana sloupku bez čepů) SPOJ 30 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud před dilatací není výplň SPOJ 29 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud je před dilatací výplň SPOJ 31 Šroub se šestihrannou hlavou M16x tzn Spojení zábradelního dílu VT1 a zabradelního dilatačního dílu VT2 SPOJ 281 Šroub se šestihrannou hlavou M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso Spojení zábradelního dílu VT1 a zabradelního dilatačního dílu VT1 SPOJ 282 Šroub se šestihrannou hlavou M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso Izolační dilatace vodorovné výplně±200 Zábradelní díl VT Zábradelní díl VT Zábradelní dilatační díl VT Zábradelní dilatační díl VT Spojení sloupků a výplně (strana sloupku bez čepů) SPOJ 30IZ Potažený šroub se šestihrannou hlavou M16x tzn Izolační podložka 40/ Izolační podložka 50/ PotaženámaticeM16-6 tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud před dilatací není výplň SPOJ 29 Šroub se šestihrannou hlavou M16x tzn

67 Spojení sloupků a výplně (strana sloupku s čepy) pokud je před dilatací výplň SPOJ 31 Šroub se šestihrannou hlavou M16x tzn Spojení zábradelního dílu VT1 a zabradelního dilatačního dílu VT2 SPOJ 281 Šroub se šestihrannou hlavou M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso Spojení zábradelního dílu VT1 a zabradelního dilatačního dílu VT1 SPOJ 282 Šroub se šestihrannou hlavou M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso Dilatacevodorovné výplně±400 Zábradelní díl VT Zábradelní díl VT Zábradelní dilatační díl VT Zábradelní dilatační díl VT Spojení sloupků a výplně (strana sloupku bez čepů) SPOJ 30 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud před dilatací není výplň SPOJ 29 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud je před dilatací výplň SPOJ 31 Šroub se šestihrannou hlavou M16x tzn SpojenízábradelníhodíluVT2+/-400 a zabradelního dilatačního dílu VT2 +/-400 SPOJ 281 Šroub se šestihrannou hlavou M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso SpojenízábradelníhodíluVT2+/-400 a zabradelního dilatačního dílu VT1 +/-400 SPOJ 282 Šroub se šestihrannou hlavou M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso

68 Izolační dilatace vodorovné výplně±400 Zábradelní díl VT Zábradelní díl VT Zábradelní dilatační díl VT Zábradelní dilatační díl VT Spojení sloupků a výplně (strana sloupku bez čepů) SPOJ 30IZ Potažený šroub se šestihrannou hlavou M16x tzn Izolační podložka 40/ Izolační podložka 50/ PotaženámaticeM16-6 tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud před dilatací není výplň SPOJ 29 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud je před dilatacívýplň SPOJ 31 Šroub se šestihrannou hlavou M16x tzn SpojenízábradelníhodíluVT2+/-400 a zabradelního dilatačního dílu VT2 +/-400 SPOJ 281 Šroub se šestihrannou hlavou M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso SpojenízábradelníhodíluVT2+/-400 a zabradelního dilatačního dílu VT1 +/-400 SPOJ 282 Šroub se šestihrannou hlavou M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso

69 Dilatace svislé výplně±200 Dilatační zábradelní výplň ST +-200(sestavabezspoj.mat.) Zábradelní díl ST Zábradelní střední dílst Zábradelní dilatační díl ST Spojení sloupků a výplně (strana sloupku bez čepů) SPOJ 30 Šroub se šestihrannou hlavou M16x tzn Spojenísloupků a výplně (strana sloupku s čepy) pokud před dilatací není výplň SPOJ 29 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud je před dilatací výplň SPOJ 31 Šroub se šestihrannou hlavou M16x tzn Spojení zabradelního dilatačního dílu ST a zábradelnho dílu ST1, ST2 a zabradelního středního dílu ST SPOJ 281 Šroub se šestihrannou hlavou M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso Izolační dilatace svislé výplně±200 Dilatační zábradelní výplň ST +-200(sestavabezspoj.mat.) Zábradelní díl ST Zábradelní střední díl ST Zábradelní dilatační díl ST Spojení sloupků a výplně (strana sloupku bez čepů) SPOJ 30IZ Potažený šroub se šestihrannou hlavou M16x tzn Izolační podložka 40/ Izolační podložka 50/ PotaženámaticeM16-6 tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud před dilatací není výplň SPOJ 29 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud je před dilatací výplň SPOJ 31 Šroub se šestihrannou hlavou M16x tzn

70 Spojení zabradelního dilatačního dílu ST a zábradelnho dílu ST1, ST2 a zabradelního středního dílu ST SPOJ 281 Šroub se šestihrannou hlavou M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso Dilatace svislé výplně±400 Zábradelní díl ST Zábradelní díl ST Zábradelní dilatační díl ST Spojení sloupků a výplně (strana sloupku bez čepů) SPOJ 30 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud před dilatací není výplň SPOJ 29 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud je před dilatací výplň SPOJ 31 Šroub se šestihrannou hlavou M16x tzn Spojení zabradelního dilatačního dílu ST +/-400azábradelnhodílu ST1aST2SPOJ281 Šroub se šestihrannou hlavou M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso Izolační dilatace svislé výplně±400 Zábradelní díl ST Zábradelní díl ST Zábradelní dilatační díl ST Spojení sloupků a výplně (strana sloupku bez čepů) SPOJ 30IZ Potažený šroub se šestihrannou hlavou M16x tzn Izolační podložka 40/ Izolační podložka 50/ PotaženámaticeM16-6 tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud před dilatací není výplň SPOJ 29 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud je před dilatací výplň SPOJ 31 Šroub se šestihrannou hlavou M16x tzn

71 Spojení zabradelního dilatačního dílu ST +/-400azábradelnhodílu ST1aST2SPOJ281 Šroub se šestihrannou hlavou M10x tzn Podložka 11-tZn(o 21/11/2,5) MaticeM10-6 tzniso

72 Dilatace výplně ze svařované sítě±200 Zábradelní díl S Zábradelní díl S Spojení sloupků a výplně (strana sloupku bez čepů) SPOJ 30 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud před dilatací není výplň SPOJ29 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud je před dilatací výplň SPOJ 31 Šroub se šestihrannou hlavou M16x tzn Izolační dilatace výplně ze svařované sítě±200 Zábradelní díl S Zábradelní díl S Spojení sloupků a výplně (strana sloupku bez čepů) SPOJ 30IZ Potažený šroub se šestihrannou hlavou M16x tzn Izolační podložka 40/ Izolační podložka 50/ PotaženámaticeM16-6 tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud před dilatací není výplň SPOJ 29 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud je před dilatací výplň SPOJ 31 Šroub se šestihrannou hlavou M16x tzn Dilatace výplně ze svařované sítě±400 Zábradelní díl S Zábradelní díl S Spojení sloupků a výplně (strana sloupku bez čepů) SPOJ 30 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud před dilatací není výplň SPOJ 29

73 Šroub se šestihrannou hlavou M16x tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud je před dilatací výplň SPOJ 31 Šroub se šestihrannou hlavou M16x tzn Izolační dilatace výplně ze svařované sítě±400 Zábradelní díl S Zábradelní díl S Spojení sloupků a výplně (strana sloupku bez čepů) SPOJ 30IZ Potažený šroub se šestihrannou hlavou M16x tzn Izolační podložka 40/ Izolační podložka 50/ PotaženámaticeM16-6 tzn Spojení sloupků a výplně (strana sloupku s čepy) pokud před dilatací není výplň SPOJ 29 Šroub se šestihrannou hlavou M16x tzn Spojenísloupků a výplně (strana sloupku s čepy) pokud je před dilatací výplň SPOJ 31 Šroub se šestihrannou hlavou M16x tzn

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88 : Ocelové svodidlo NH4 konstrukční díly dodatek č. 1 Informativní příloha, 84 stran Vydal: ArcelorMittal Ostrava, a. s Kontakt: ArcelorMittal Ostrava, a. s. Vratimovská Ostrava- Kunčice Tel.: Fax.: radim.zidek@arcelormittal.com Dostupnost TP: Internet:
