1 Stručný manuál ohledně podrobnějších informací odkazujeme na instruktážní manuál k řídicí jednotce Bezdrátový detektor jemných povrchových částic vzniklých při hoření detektor kouře Optimálního výkonu lze dosáhnout pouze při dodržování pokynů v návodech, výrobce si vyhrazuje právo na změny a dodatky v návodu bez předešlé domluvy. verze 2.0

2 je součástí zabezpečovacího systému Nice; jedná se o bezdrátový detektor jemných polétavých prachových částic (kouře). Zvláštní upozornění Pozor: Detektor není možné považovat za naprosto dokonalé zabezpečovací zařízení, ale pouze za pomocný prvek při zabezpečení proti nebezpečí požáru! Zařízení není požárním čidlem a nesplňuje požadavky žádné protipožární normy, týkající se detekce požáru! Poplašnou zvukovou signalizaci vydávanou detektorem by nemusely slyšet osoby, které mají problémy se sluchem anebo jsou pod vlivem alkoholu nebo omamných látek. Instalujte detektor na obtížně přístupném místě, aby nemohlo dojít k jeho záměrnému poškození. Neupravujte nastavení citlivosti detektoru. Detektor nesmí být natírán žádnou barvou, lakem a ani barvou pro malování pokojů. Životnost baterie se snižuje v případě časté signalizace poplachu. Detektor by nemusel správně fungovat pokud by byl napájený téměř vybitými bateriemi. Při čištění povrchu detektoru používejte pouze mírně navlhčený měkký hadřík; nepoužívejte kapaliny obsahující alkohol, benzen, rozpouštědla a podobné látky. Neoprašujte jej péřovou prachovkou. Zařízení musí být vyměněno po 10 letech používání; případně nejpozději po 2-3 letech, pokud je nainstalované ve značně prašném prostředí. Popis výrobku a možnosti jeho použití je detektor jemných prachových částic vzniklých hořením (mlha nebo kouř); je určený pro interiéry budov. Každé jiné použití bude považováno za nevhodné a zakázané! Společnost Nice neodpovídá za škody způsobené nevhodným použitím výrobku, které by bylo v rozporu s instrukcemi uvedenými v tomto manuálu. Popis funkčnosti je detektor jemných prachových částic vzniklých hořením (mlha nebo kouř). Prostřednictvím své fotodiody detekuje neprůhlednost vzduchu a signalizuje poplach jednak přímo v daném místě prostřednictvím bzučáku, tak i přenosem informace bezdrátovou cestou do řídicí jednotky. Detekční technologie je foto-optického typu a nevyzařuje žádné škodlivé záření. Detektor je vhodný pro zabezpečení plochy o rozměrech dosahujících max. 6 6 m; musí být nainstalovaný na stropě, uprostřed zabezpečeného prostoru. Místnosti, které nemají čtvercový půdorys, jako např. chodby, musí být vybavené větším počtem detektorů. Komunikace probíhá v plném rozsahu bezdrátovou cestou s využitím technologie e DualBand (433 a 868 MHz). Zařízení je napájené jednou standardní 9 V baterií součást balení. Detektor je vybavený jednou LED diodou, jejíž signalizace je viditelná na povrchu krabičky, a bzučákem pro zvukovou signalizaci. Typy signalizace v případě poplachu Normální provoz (autodiagnostika): krátké bliknutí LED diody v intervalu přibližně každých 45 sekund. koncentrace jemných prachových částic vzniklých hořením způsobí bezdrátový přenos poplašného signálu; nepřetržité blikání vnější LED diody a nepřerušovaný zvuk vydávaný bzučákem. Stav poplachu skončí současně s ukončením jevu, který poplach způsobil. Těžší prachové částice uvnitř senzoru: krátký zvukový signál vydávaný přibližně ižně každých 45 sekund a blikání vnější LED diody, které není synchronizované se zvukovou signalizací. Tento poplašný stav je ukončen po odstranění prachu (tato činnosti musí být provedena odborným servisním technikem). 2

3 Téměř vybitá baterie: krátký zvukový signál vydávaný přibližně každých 45 sekund a blikání vnější LED diody, které je synchronizované se zvukovou signalizací. Baterii vyměňte teprve poté, co i řídicí jednotka signalizuje, že detektor má vybitou baterii. Při výměně baterie postupujte podle instrukcí uvedených v manuálu pro detektor. Baterii je možné vyměnit po otevření senzoru, aniž by došlo ke spouštění poplachu řídicí jednotkou (detektor není vybavený tamperem). Kontrola: vysílání signálu o aktivním stavu detektoru, přibližně jednou za 40 minut. Instalace Pozor: Detektor musí být nainstalovaný přibližně uprostřed místnosti, která jím má být zabezpečená! 1. Při instalaci detektoru postupujte podle obr Nastavte řídicí jednotku na načtení detektoru (manuál HSCU1, kap ). 3. Po vyžádání řídicí jednotkou vložte do zařízení baterii (obr. 2): řídicí jednotka vydá 1 pípnutí, čímž potvrdí úspěšně provedené naprogramování. Pozor: 4 pípnutí signalizují, že detektor je už naprogramovaný! A B C 4. Uzavřete krabičku. Programování Detektor není možné programovat nebo nějak seřizovat. D E Test Detektor je vybavený testovacím tlačítkem, které umožňuje provádět kontrolu správné funkčnosti zařízení. Stisknutím tlačítka TEST na detektoru 1 přibližně na 1 sekundu dojde k provedetestu senzoru a pokud vše správně funguje, měla by LED dioda bliknout a bzučák vydat zvukovou signalizaci a současně by mělo dojít k přenosu poplašného signálu. Aby byla zaručena požadovaná úroveň zabezpečení, měl se test provádět alespoň jednou za měsíc. Výměna baterie Uveďte řídicí jednotku do režimu TEST (kap ). Vyměňte baterii za novou stejného typu, přitom respektujte uvedenou polaritu (obr. 2). Technické parametry Upozornění Všechny níže uvedené technické parametry platí při teplotě okolního prostředí 20 C (± 5 C). 2 3

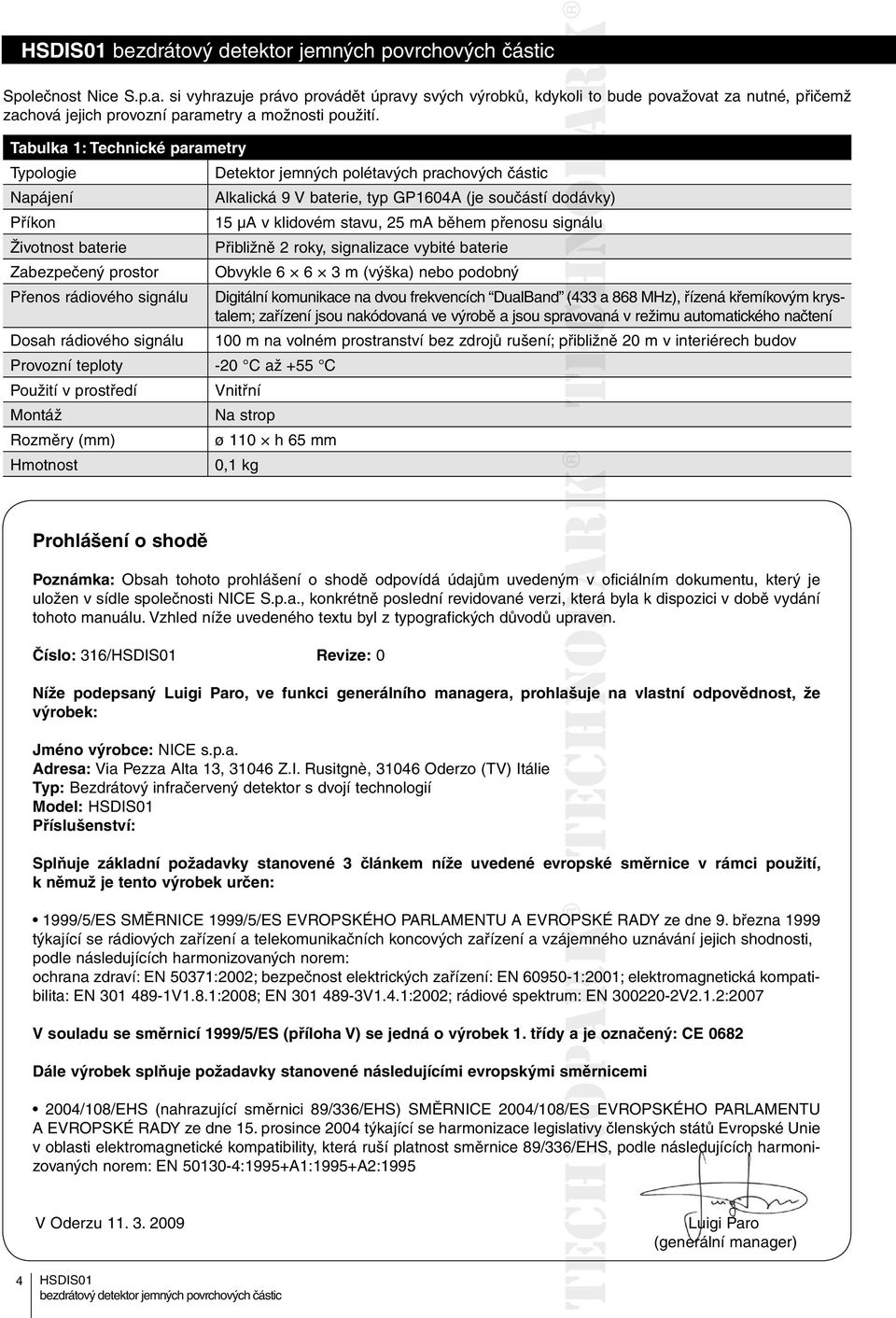

4 Společnost Nice S.p.a. si vyhrazuje právo provádět úpravy svých výrobků, kdykoli koli to bude považovat za nutné, přičemž zachová jejich provozní parametry a možnosti použití. Tabulka 1: Technické parametry Typologie Detektor jemných polétavých prachových částic Napájení Alkalická 9 V baterie, typ GP1604A (je součástí dodávky) Příkon 15 μa v klidovém stavu, 25 ma během přenosu signálu Životnost baterie Přibližně 2 roky, signalizace vybité baterie Zabezpečený prostor Obvykle m (výška) nebo podobný Přenos rádiového signálu Digitální komunikace na dvou frekvencích DualBand (433 a 868 MHz), řízená křemíkovým krystalem; zařízení jsou nakódovaná ve výrobě a jsou spravovaná an v režimu automatického načtení Dosah rádiového signálu 100 m na volném prostranství bez zdrojů rušení; přibližně 20 m v interiérech budov Provozní teploty -20 C až +55 C Použití v prostředí Vnitřní Montáž Na strop Rozměry (mm) ø 110 h 65 mm Hmotnost 0,1 kg Prohlášení o shodě Poznámka: Obsah tohoto prohlášení o shodě odpovídá údajům uvedeným v oficiálním dokumentu, který je uložen v sídle společnosti NICE S.p.a., konkrétně poslední revidované verzi, která byla k dispozici v době vydání tohoto manuálu. Vzhled níže uvedeného textu byl z typografických důvodů upraven. Číslo: 316/ Revize: 0 Níže podepsaný Luigi Paro, ve funkci generálního managera, prohlašuje na vlastní odpovědnost, že výrobek: Jméno výrobce: NICE s.p.a. Adresa: Via Pezza Alta 13, Z.I. Rusitgnè, Oderzo (TV) Itálie Typ: Bezdrátový infračervený detektor s dvojí technologií Model: Příslušenství: Splňuje základní požadavky stanovené 3 článkem níže uvedené evropské směrnice v rámci použití, k němuž je tento výrobek určen: 1999/5/ES SMĚRNICE 1999/5/ES EVROPSKÉHO PARLAMENTU A EVROPSKÉ RADY ze dne 9. března 1999 týkající se rádiových zařízení a telekomunikačních koncových zařízení a vzájemného uznávání jejich shodnosti, podle následujících harmonizovaných norem: ochrana zdraví: EN 50371:2002; bezpečnost elektrických zařízení: EN :2001; 0-1:200 elektromagnetická kompatibilita: EN V1.8.1:2008; EN V1.4.1:2002; rádiové spektrum: EN V2.1.2:2007 V souladu se směrnicí 1999/5/ES (příloha V) se jedná o výrobek 1. třídy aje označený: CE 0682 Dále výrobek splňuje požadavky stanovené následujícími evropskými směrnicemi 2004/108/EHS (nahrazující směrnici 89/336/EHS) SMĚRNICE 2004/108/ES /ES EVROPSKÉHO PARLAMENTU A EVROPSKÉ RADY ze dne 15. prosince 2004 týkající se harmonizace legislativy lativ členských států Evropské Unie v oblasti elektromagnetické kompatibility, která ruší platnost směrnice 89/336/EHS, /EHS podle následujících harmonizovaných norem: EN :1995+A1:1995+A2:1995 V Oderzu Luigi Paro (generální manager) 4
