1 1 Návod na použití Amplicomm Ring Flash 250 Světelná signalizace bytového nebo domovního zvonku a zvonění telefonu

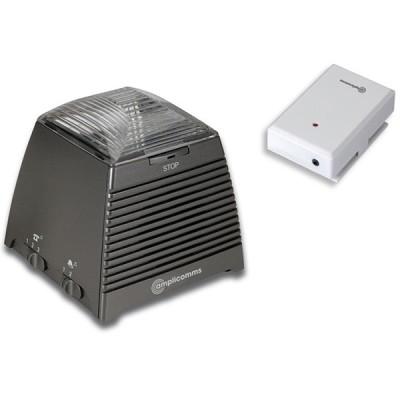

2 2 Obsah balení RF250: RingFlash 250 přijímač, napájecí adaptér (12V 1A), telefonní kabel, úchytka, externí mikrofon, 12 V baterie (23), 3 V baterie (CR2), oboustranná lepící páska 2x, návod k obsluze Snímací čidlo/vysilač 1. Kontrolní LED dioda 2. Zařízení 3. Díra pro montáž na stěnu 4. Interní mikrofon 5. Šroub krytu zařízení 6. Jack konektor pro externí mikrofon Plánek připojení zařízení 1. Odpojte stávající telefonní připojení telefonní linky od telefonu soucas- ného zapojení. 2. Připojte konec telefonního kabel do (10) v RingFlash Pak zapojte telefonní linku do Vášeho telefonu. 4. Připojte druhý konec telefonního kabelu k TEL (12) v RingFlash Připojte napájecí adaptér do el. zásuvky. 6. Zapojte jack konektor od napájení adaptéru do (11) v RingFlash 250 Jakmile je RingFlash 250 připojen do el. sítě, vydá RingFlash 250 akustický signál pro oznámení o správném zapojení. Pokud by se zvukový signál neozve, odpojte napájení od el. sítě, pockejte 1 min, a připojte zpět do el.sítě.

3 3

4 4 Zapojení vysílače RFS 1 Vysílač je možné použít k detekci akustických signálů (zvonění nebo pípnutí) na zvonek u dveří nebo kouřový alarm přímo. Signály jsou pak předány RingFlash 250, ten potom barevně signalizuje, odkud signál přichází. Jak nastavit vysilač RFS1: 1. Odšroubujte šroub krytu (5) vysílače 2. Odstraňte volné kryt pouzdro (2) na vysílači 3. Nyní můžete přizpůsobit nastavení dle potřeby. Změnit nastavení 2 polohovým přepínač mini DIP 4. Vložte baterii (typ CR2 a 23a) do přihrádky, dbejte na polaritu +/- 5. Zavřete kryt vysílače a umístěte na vhodné místo (2). 6. Šroub krytu vložte (5) zpět do pouzdra (2) na vysílači 7. Vložte vysílač do držáku, dejte pozor, aby nebyl vysílač obráceně, dle západek na držáku (3) Instalace vysílače RFS1 pro snímání zvonku mikrofonem 1. Použijte přiložené oboustranné pásky pro uchycení vysílače na zvonek u dveří. Umístěte držák tak, aby byl velký otvorem v držáku překryt přes zvonek, kde je umístěn zvukový mikrofon. 2. Stiskněte tlačítko zvonku. 3. Když se rozsvítí LED dioda (1) na vysílači, znamená to, že vysílač vysílá signál do přijímače RingFlash 250. Instalace vysílače RFS1 na požární alarm 1. Pomocí přiložených oboustranných pásek uchyťte vysílač vedle (požárního/kouřového) alarmu. Pozice držáku, ve kterém je vložen vysílač by měl být co nejblíže ke zvukové siréně alarmu. 2. Aktivujte testovací funkci vašeho kouřového/požárního alarmu. (Viz návod k obsluze dodávaný s požárním alarmem.) Nikdy neinstalujte vysílač přímo na požární alarm. Pokud umístíte vysílač na požární alarm, nemůže být funkce požárního alarmu být zaručena. 3. Vysílač musí být vystaven kouři po dobu 5 sekund. Ten pak vyšle signál pro spouštění RingFlash 250 po uplynutí této doby. Když stav LED dioda (1) na vysílači rozsvítí, vysílač vysílá signál do všech RingFlash RingFlash 250 signalizuje nepřetržitě, dokud tento signál nebude přerušen. (Viz návod na použití dodávaný s kouřovým alarmem.)

5 5 Připojení externího mikrofonu V případě, že je obtížné umístit vysílač RFS1s interním mikrofonem ke zvonku, použijte externí mikrofon. 1. Nainstalujte vysílač RFS1 v blízkosti přístroje 2. Použijte oboustranné lepicí pásky dodávané k upevnění mikrofonu do reproduktoru k zařízení 3. Připojte Jack zástrčku z externího mikrofonu (6) Pokud vysílač nesignalizuje vysílání, je možné, že je hlasitost dveřního zvonku příliš malá. Nastavte hlasitost zvonění zvonku u dveří hlasitěji, nebo nastavte citlivost interního mikrofonu z "Lo" na "Hi" přepínačem uvnitř vysílače RFS1 Pokud presto vysílač nerozpozná akustické signály, dejte co nejblíže vysílač a RingFlash 250. Rušení signálu z jiných zařízení Za určitých okolností, se může stát, že elektrická zařízení mohou způsobit rušení na RingFlash 250. V tomto případě změňte přístupový kód RingFlash 250 a vysílače RFS1 takto: 1. Odstraňte malým posuvný kryt na spodní straně RingFlash Změňte nastavení S-polohového přepínače DIP dle ukázky níže, podle potreby. 3. Sejměte kryt vysílače RFS1. 4. Změňte nastavení S-polohového mini DIP přepínače podle nastavení naprogramovaného na RingFlash Nasaďte kryt vysílače zpět. Nabíjení baterie Stav baterie poznáte na LED diodě (1) příslušného vysílače. Dioda bliká, když baterie dosáhne kritickou úroveň nabití. Pokud LED dioda (1) bliká jednou za 5 sekund, změňte 23A baterii. Pokud LED dioda (1) bliká dvakrát za 5 sekund, změňte baterii CR2. Vibrační alarm Součástí dodávky není vibrační polštářek. Ten je možné u nás doobjednat. Vibrační polštářek se připojuje do zástrčky (13) na zadní straně RingFlash 250. Vibrační polštářek reaguje na přijatý signál vibrací.

6 6 Upevnění na zeď Pomocí vhodných šroubů a hmoždinek (není součástí balení) můžete zavěsit RingFlash 250, přes otvory na spodní straně zařízení na zeď. Ring Flash je vypnutý Ring Flash zableskuje a zároveň zvoní Ring Flash zvoní a zároveň aktivuje vibrační polštářek Ring Flash zableskuje a zároveň se aktivuje vibrační polštářek Záruka Zařízení se vyrábí a testuje v souladu s nejnovější metodou výroby. Pečlivě vybrané materiály spolu s vysoce vyvinutou technologií zaručují bezproblémové fungování a dlouhou životnost. Na podmínky záruky se nevztahuje vadné/chybné zapojení telefonního zařízení nebo telefonního operátora sítě. Na podmínky záruky se nevztahují baterie nebo síťové zdroje používané ve výrobcích. Záruka je 24 měsíců od data nákupu zařízení. Všechny nedostatky, které vyplývají z vady materiálu, které se mohou vyskytnout v době záruky budou odstraněny zdarma. Právo a na nárok na záruku se ruší při zásahu kupujícího do zařízení. Škody, k nimž dojde v důsledku nesprávné manipulace nebo provozu, nesprávného umístění nebo skladování, nesprávného zapojení nebo instalace či vyšší mocí a jiných vnějších vlivů se nevztahuje na podmínky záruky. Vyhrazujeme si právo opravit nebo vyměnit závadnou část za jiné náhradní zařízení. Pokud vaše zařízení, vykazuje známky závady během záruční doby, prosím vraťte je do prodejny, ve kterém zařízení zakoupili spolu s dokladem o zakoupení.
