1 HUMISTAR BŘEZEN 2015 URČENÍ MĚŘICÍ SKŘÍŇ MC FP-Ex Měřicí skříň vlhkosti a teploty se zobrazením měřených hodnot a datovou komunikací po RS 232C a analogovými výstupy, se používá ke kontinuálnímu měření vlhkosti a teploty plynného neagresívního prostředí. Výstupní data nebo proudové výstupní signály lze použít k přímému měření nebo k regulaci příslušného technologického procesu při spojení s vhodným regulátorem. Současně je na LED displeji zobrazována hodnota zvolené hygrometrické veličiny. Uplatnění je velmi široké. Problematika měření a regulace vlhkosti se vyskytuje prakticky ve všech oborech lidské činnosti. Jedná se například o aplikace v plynárenství a výrobě technických plynů, chemickém, keramickém, elektronickém průmyslu, vodárenství, energetice a v mnoha dalších technologiích. POPIS Měřicí skříň MC FP-Ex je měřicí integrovaný systém sdružující inteligentní hygrometr řady HG 220 s měřicí sondou HTP-7416 umístěnou ve vyhřívané průtočné měřicí komůrce, membránové čerpadlo a plováčkový průtokoměr. Použité šroubení umožňuje přívod a odvod měřeného plynu plast.hadicí 4/6mm nebo 6/8mm (šroubení FESTO). Hygrometr spolu s měřicí sondou tvoří měřicí zařízení pro měření zvolených hygrometrických veličin plynů. Změny kapacity snímače vlhkosti v závislosti na měřené vlhkosti a změny odporu snímače teploty v závislosti na měřené teplotě jsou v měřicí sondě elektronicky převedeny na frekvenční signály a ty jsou následně zpracovány v mikroprocesorovém převodníku hygrometru na data pro řízení inteligentního displeje hygrometru a desky analogových výstupů. Současně prostřednictvím vnitřního převodníku jsou vysílána naměřená data pro jejich přenos v síti RS 232C (komunikační protokol SENSORIKA) do nadřazeného monitorovacího nebo řídícího systému technologie. Datová komunikace a analogové procesní signály jsou vyvedeny na čelním panelu hygrometru prostřednictvím konektorů. Skříň MC FP-Ex je vybavena Zenerovými bariérami určenými k jiskrově bezpečnému oddělení měřicí sondy vlhkosti a teploty aplikované v prostředí s nebezpečím výbuchu nebo v proudu výbušných plynů od elektroniky vlastního hygrometru měřicí skříně. Pro omezení inicializační energie jsou ve skříni použity bariéry MTL 760ac schváleného typu, které omezují inicializační napětí přípojného zařízení měřicí sondy Zenerovými diodami. Pro omezení inicializačního proudu jsou v bariérách zapojeny sériové prvky (resistory a neopravitelné tavné pojistky). Princip ochrany spočívá v dokonalém uzemnění přípojného zařízení překročením propustného napětí bariér prostřednictvím jejich uzemňovacích šroubů spojených s uzemňovacím šroubem konstrukce skříně na její pravé straně. 1

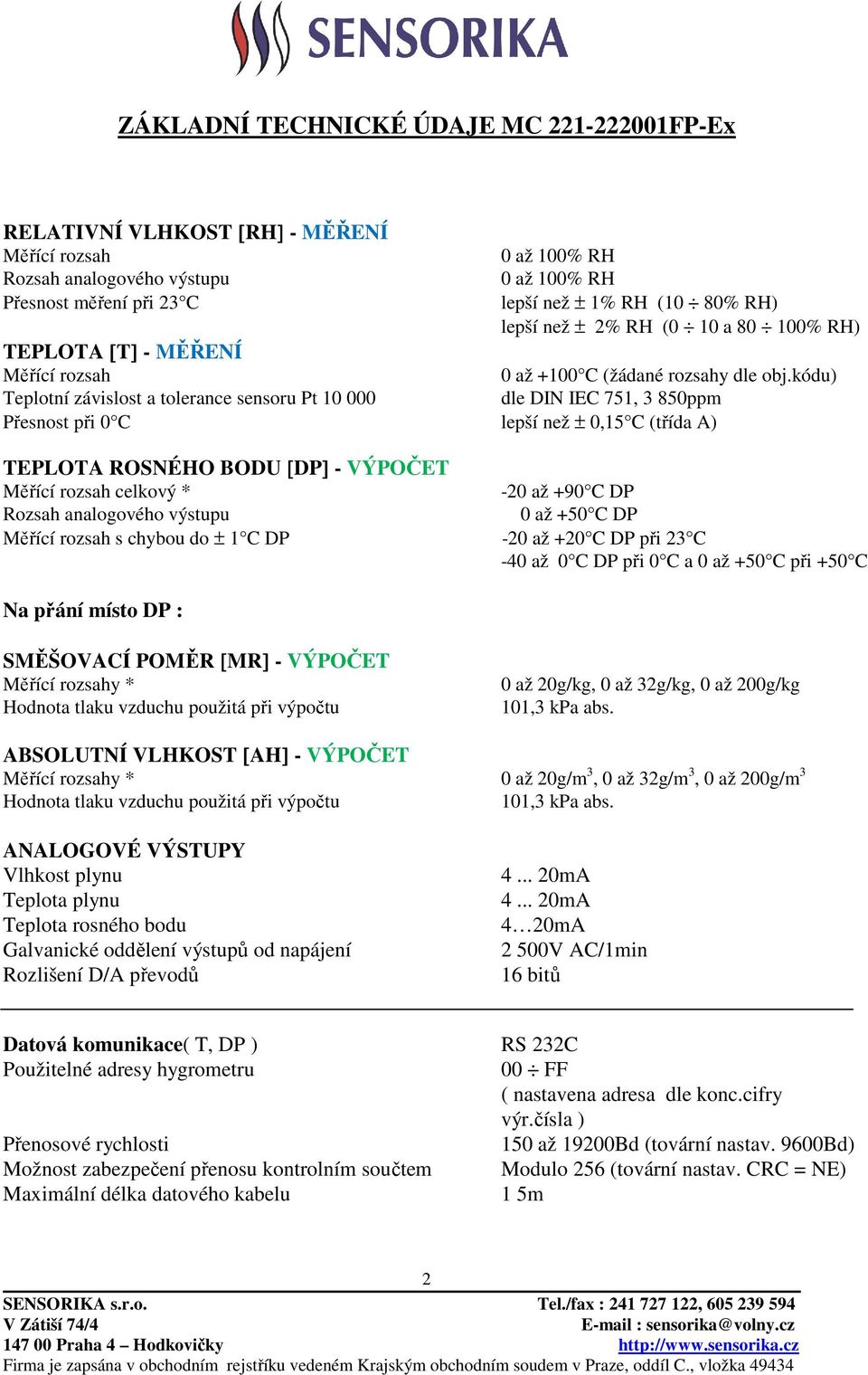

2 ZÁKLADNÍ TECHNICKÉ ÚDAJE MC FP-Ex RELATIVNÍ VLHKOST [RH] - MĚŘENÍ Měřící rozsah 0 až 100% RH Rozsah analogového výstupu 0 až 100% RH Přesnost měření při 23 C lepší než ± 1% RH (10 80% RH) lepší než ± 2% RH (0 10 a % RH) TEPLOTA [T] - MĚŘENÍ Měřící rozsah 0 až +100 C (žádané rozsahy dle obj.kódu) Teplotní závislost a tolerance sensoru Pt dle DIN IEC 751, 3 850ppm Přesnost při 0 C lepší než ± 0,15 C (třída A) TEPLOTA ROSNÉHO BODU [DP] - VÝPOČET Měřící rozsah celkový * -20 až +90 C DP Rozsah analogového výstupu 0 až +50 C DP Měřící rozsah s chybou do ± 1 C DP -20 až +20 C DP při 23 C -40 až 0 C DP při 0 C a 0 až +50 C při +50 C Na přání místo DP : SMĚŠOVACÍ POMĚR [MR] - VÝPOČET Měřící rozsahy * Hodnota tlaku vzduchu použitá při výpočtu 0 až 20g/kg, 0 až 32g/kg, 0 až 200g/kg 101,3 kpa abs. ABSOLUTNÍ VLHKOST [AH] - VÝPOČET Měřící rozsahy * 0 až 20g/m 3, 0 až 32g/m 3, 0 až 200g/m 3 Hodnota tlaku vzduchu použitá při výpočtu 101,3 kpa abs. ANALOGOVÉ VÝSTUPY Vlhkost plynu Teplota plynu Teplota rosného bodu Galvanické oddělení výstupů od napájení Rozlišení D/A převodů mA mA 4 20mA 2 500V AC/1min 16 bitů Datová komunikace( T, DP ) Použitelné adresy hygrometru Přenosové rychlosti Možnost zabezpečení přenosu kontrolním součtem Maximální délka datového kabelu RS 232C 00 FF ( nastavena adresa dle konc.cifry výr.čísla ) 150 až 19200Bd (tovární nastav. 9600Bd) Modulo 256 (tovární nastav. CRC = NE) 1 5m 2

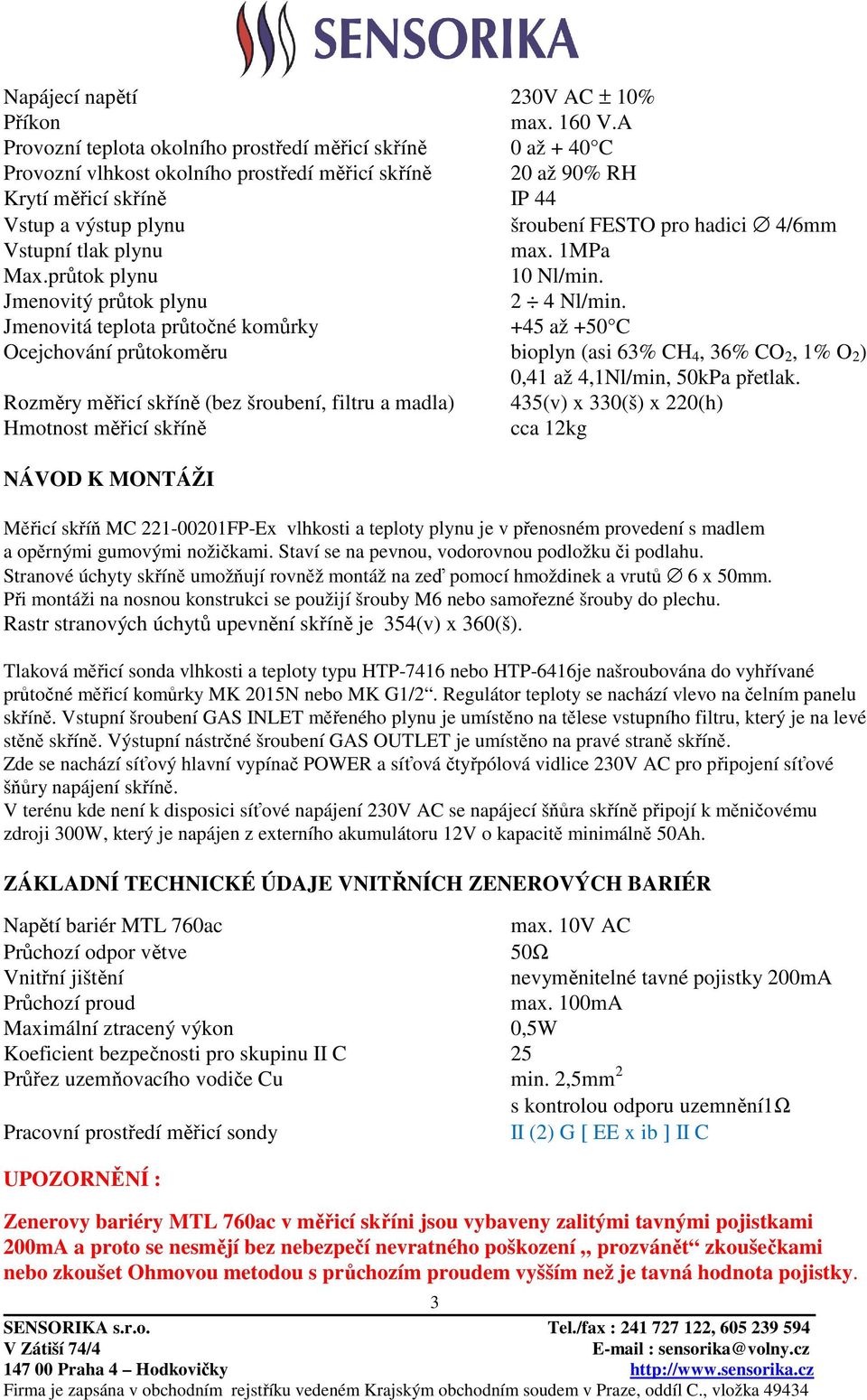

3 Napájecí napětí 230V AC ± 10% Příkon max. 160 V.A Provozní teplota okolního prostředí měřicí skříně 0 až + 40 C Provozní vlhkost okolního prostředí měřicí skříně 20 až 90% RH Krytí měřicí skříně IP 44 Vstup a výstup plynu šroubení FESTO pro hadici 4/6mm Vstupní tlak plynu max. 1MPa Max.průtok plynu 10 Nl/min. Jmenovitý průtok plynu 2 4 Nl/min. Jmenovitá teplota průtočné komůrky +45 až +50 C Ocejchování průtokoměru bioplyn (asi 63% CH 4, 36% CO 2, 1% O 2 ) 0,41 až 4,1Nl/min, 50kPa přetlak. Rozměry měřicí skříně (bez šroubení, filtru a madla) 435(v) x 330(š) x 220(h) Hmotnost měřicí skříně cca 12kg NÁVOD K MONTÁŽI Měřicí skříň MC FP-Ex vlhkosti a teploty plynu je v přenosném provedení s madlem a opěrnými gumovými nožičkami. Staví se na pevnou, vodorovnou podložku či podlahu. Stranové úchyty skříně umožňují rovněž montáž na zeď pomocí hmoždinek a vrutů 6 x 50mm. Při montáži na nosnou konstrukci se použijí šrouby M6 nebo samořezné šrouby do plechu. Rastr stranových úchytů upevnění skříně je 354(v) x 360(š). Tlaková měřicí sonda vlhkosti a teploty typu HTP-7416 nebo HTP-6416je našroubována do vyhřívané průtočné měřicí komůrky MK 2015N nebo MK G1/2. Regulátor teploty se nachází vlevo na čelním panelu skříně. Vstupní šroubení GAS INLET měřeného plynu je umístěno na tělese vstupního filtru, který je na levé stěně skříně. Výstupní nástrčné šroubení GAS OUTLET je umístěno na pravé straně skříně. Zde se nachází síťový hlavní vypínač POWER a síťová čtyřpólová vidlice 230V AC pro připojení síťové šňůry napájení skříně. V terénu kde není k disposici síťové napájení 230V AC se napájecí šňůra skříně připojí k měničovému zdroji 300W, který je napájen z externího akumulátoru 12V o kapacitě minimálně 50Ah. ZÁKLADNÍ TECHNICKÉ ÚDAJE VNITŘNÍCH ZENEROVÝCH BARIÉR Napětí bariér MTL 760ac max. 10V AC Průchozí odpor větve 50Ω Vnitřní jištění nevyměnitelné tavné pojistky 200mA Průchozí proud max. 100mA Maximální ztracený výkon 0,5W Koeficient bezpečnosti pro skupinu II C 25 Průřez uzemňovacího vodiče Cu min. 2,5mm 2 Pracovní prostředí měřicí sondy UPOZORNĚNÍ : s kontrolou odporu uzemnění1ω II (2) G [ EE x ib ] II C Zenerovy bariéry MTL 760ac v měřicí skříni jsou vybaveny zalitými tavnými pojistkami 200mA a proto se nesmějí bez nebezpečí nevratného poškození prozvánět zkoušečkami nebo zkoušet Ohmovou metodou s průchozím proudem vyšším než je tavná hodnota pojistky. 3

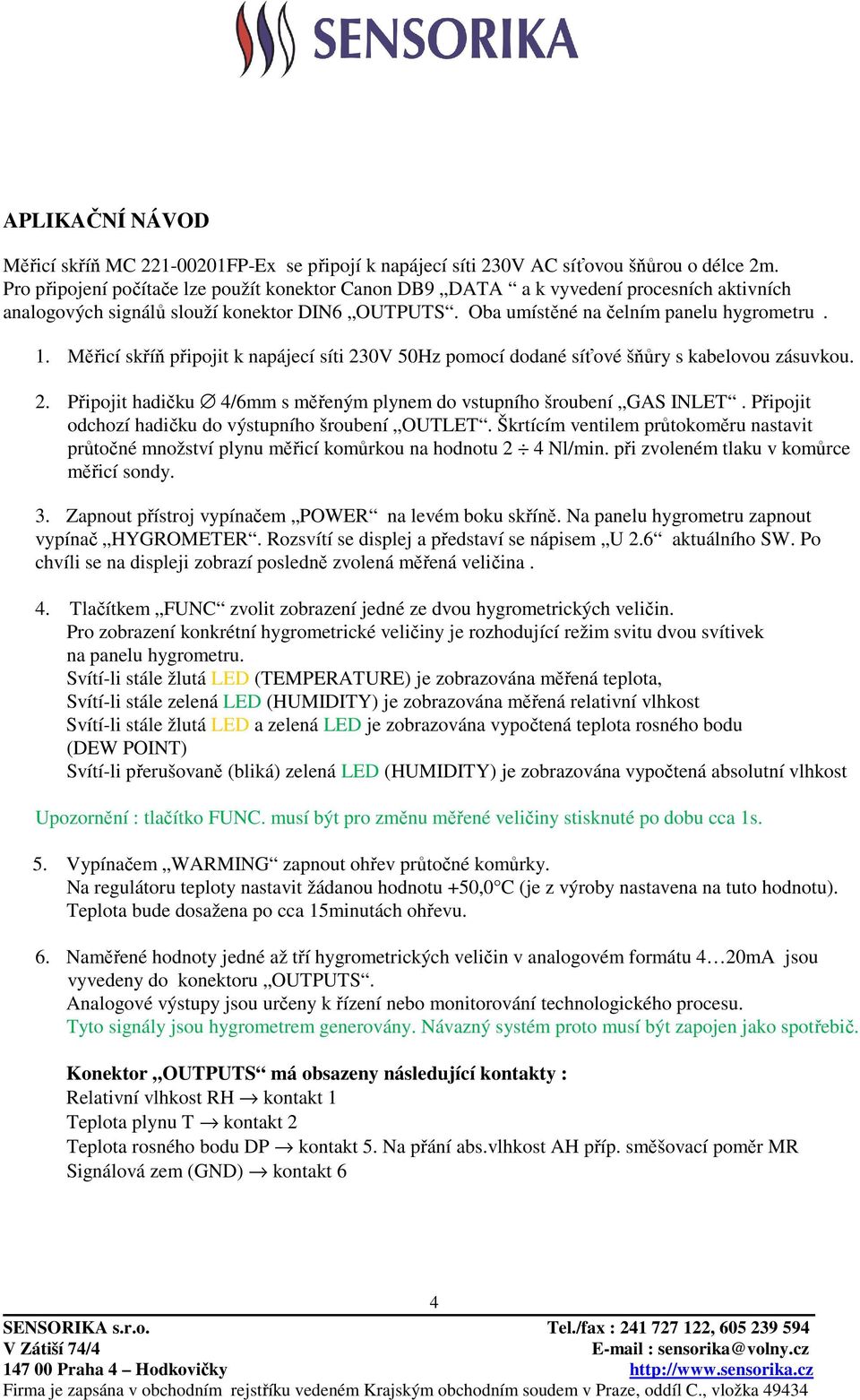

4 APLIKAČNÍ NÁVOD Měřicí skříň MC FP-Ex se připojí k napájecí síti 230V AC síťovou šňůrou o délce 2m. Pro připojení počítače lze použít konektor Canon DB9 DATA a k vyvedení procesních aktivních analogových signálů slouží konektor DIN6 OUTPUTS. Oba umístěné na čelním panelu hygrometru. 1. Měřicí skříň připojit k napájecí síti 230V 50Hz pomocí dodané síťové šňůry s kabelovou zásuvkou. 2. Připojit hadičku 4/6mm s měřeným plynem do vstupního šroubení GAS INLET. Připojit odchozí hadičku do výstupního šroubení OUTLET. Škrtícím ventilem průtokoměru nastavit průtočné množství plynu měřicí komůrkou na hodnotu 2 4 Nl/min. při zvoleném tlaku v komůrce měřicí sondy. 3. Zapnout přístroj vypínačem POWER na levém boku skříně. Na panelu hygrometru zapnout vypínač HYGROMETER. Rozsvítí se displej a představí se nápisem U 2.6 aktuálního SW. Po chvíli se na displeji zobrazí posledně zvolená měřená veličina. 4. Tlačítkem FUNC zvolit zobrazení jedné ze dvou hygrometrických veličin. Pro zobrazení konkrétní hygrometrické veličiny je rozhodující režim svitu dvou svítivek na panelu hygrometru. Svítí-li stále žlutá LED (TEMPERATURE) je zobrazována měřená teplota, Svítí-li stále zelená LED (HUMIDITY) je zobrazována měřená relativní vlhkost Svítí-li stále žlutá LED a zelená LED je zobrazována vypočtená teplota rosného bodu (DEW POINT) Svítí-li přerušovaně (bliká) zelená LED (HUMIDITY) je zobrazována vypočtená absolutní vlhkost Upozornění : tlačítko FUNC. musí být pro změnu měřené veličiny stisknuté po dobu cca 1s. 5. Vypínačem WARMING zapnout ohřev průtočné komůrky. Na regulátoru teploty nastavit žádanou hodnotu +50,0 C (je z výroby nastavena na tuto hodnotu). Teplota bude dosažena po cca 15minutách ohřevu. 6. Naměřené hodnoty jedné až tří hygrometrických veličin v analogovém formátu 4 20mA jsou vyvedeny do konektoru OUTPUTS. Analogové výstupy jsou určeny k řízení nebo monitorování technologického procesu. Tyto signály jsou hygrometrem generovány. Návazný systém proto musí být zapojen jako spotřebič. Konektor OUTPUTS má obsazeny následující kontakty : Relativní vlhkost RH kontakt 1 Teplota plynu T kontakt 2 Teplota rosného bodu DP kontakt 5. Na přání abs.vlhkost AH příp. směšovací poměr MR Signálová zem (GND) kontakt 6 4

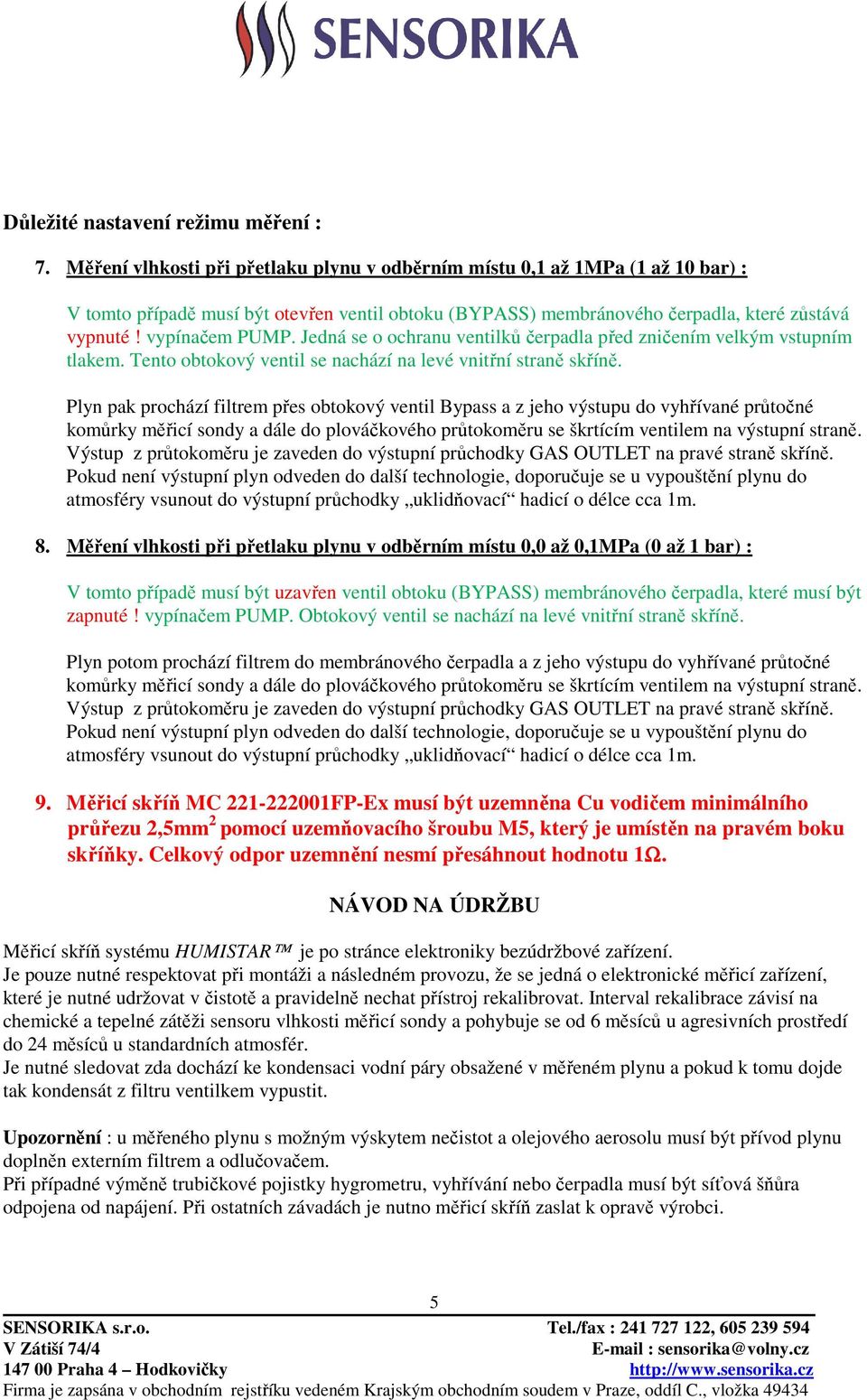

5 Důležité nastavení režimu měření : 7. Měření vlhkosti při přetlaku plynu v odběrním místu 0,1 až 1MPa (1 až 10 bar) : V tomto případě musí být otevřen ventil obtoku (BYPASS) membránového čerpadla, které zůstává vypnuté! vypínačem PUMP. Jedná se o ochranu ventilků čerpadla před zničením velkým vstupním tlakem. Tento obtokový ventil se nachází na levé vnitřní straně skříně. Plyn pak prochází filtrem přes obtokový ventil Bypass a z jeho výstupu do vyhřívané průtočné komůrky měřicí sondy a dále do plováčkového průtokoměru se škrtícím ventilem na výstupní straně. Výstup z průtokoměru je zaveden do výstupní průchodky GAS OUTLET na pravé straně skříně. Pokud není výstupní plyn odveden do další technologie, doporučuje se u vypouštění plynu do atmosféry vsunout do výstupní průchodky uklidňovací hadicí o délce cca 1m. 8. Měření vlhkosti při přetlaku plynu v odběrním místu 0,0 až 0,1MPa (0 až 1 bar) : V tomto případě musí být uzavřen ventil obtoku (BYPASS) membránového čerpadla, které musí být zapnuté! vypínačem PUMP. Obtokový ventil se nachází na levé vnitřní straně skříně. Plyn potom prochází filtrem do membránového čerpadla a z jeho výstupu do vyhřívané průtočné komůrky měřicí sondy a dále do plováčkového průtokoměru se škrtícím ventilem na výstupní straně. Výstup z průtokoměru je zaveden do výstupní průchodky GAS OUTLET na pravé straně skříně. Pokud není výstupní plyn odveden do další technologie, doporučuje se u vypouštění plynu do atmosféry vsunout do výstupní průchodky uklidňovací hadicí o délce cca 1m. 9. Měřicí skříň MC FP-Ex musí být uzemněna Cu vodičem minimálního průřezu 2,5mm 2 pomocí uzemňovacího šroubu M5, který je umístěn na pravém boku skříňky. Celkový odpor uzemnění nesmí přesáhnout hodnotu 1Ω. NÁVOD NA ÚDRŽBU Měřicí skříň systému HUMISTAR je po stránce elektroniky bezúdržbové zařízení. Je pouze nutné respektovat při montáži a následném provozu, že se jedná o elektronické měřicí zařízení, které je nutné udržovat v čistotě a pravidelně nechat přístroj rekalibrovat. Interval rekalibrace závisí na chemické a tepelné zátěži sensoru vlhkosti měřicí sondy a pohybuje se od 6 měsíců u agresivních prostředí do 24 měsíců u standardních atmosfér. Je nutné sledovat zda dochází ke kondensaci vodní páry obsažené v měřeném plynu a pokud k tomu dojde tak kondensát z filtru ventilkem vypustit. Upozornění : u měřeného plynu s možným výskytem nečistot a olejového aerosolu musí být přívod plynu doplněn externím filtrem a odlučovačem. Při případné výměně trubičkové pojistky hygrometru, vyhřívání nebo čerpadla musí být síťová šňůra odpojena od napájení. Při ostatních závadách je nutno měřicí skříň zaslat k opravě výrobci. 5

6 Celkový pohled na vnitřní uspořádání a ovládací prvky měřicí skříně MC FP-Ex vlhkosti bioplynu. Od leva do prava : obtokový ventil BYPASS, průtočná komůrka, membránové čerpadlo, tlakoměr tlaku v komůrce s měřicí sondou. 6 SENSORIKA s.r.o. Tel./fax : , Praha 4 Hodkovičky

7 Levý bok MC FP-Ex se vstupním šroubením pro hadičku přívodu měřeného plynu a filtrem s odkalovacím výpustným ventilkem a měřením vstupního tlaku Pravý bok MC FP-Ex s výstupním šroubením pro hadičku Ø 6/4mm, uzemňovacím šroubem M5 pro uzemnění skříně, hlavním vypínačem a síťovým konektorem 7 SENSORIKA s.r.o. Tel./fax : , Praha 4 Hodkovičky

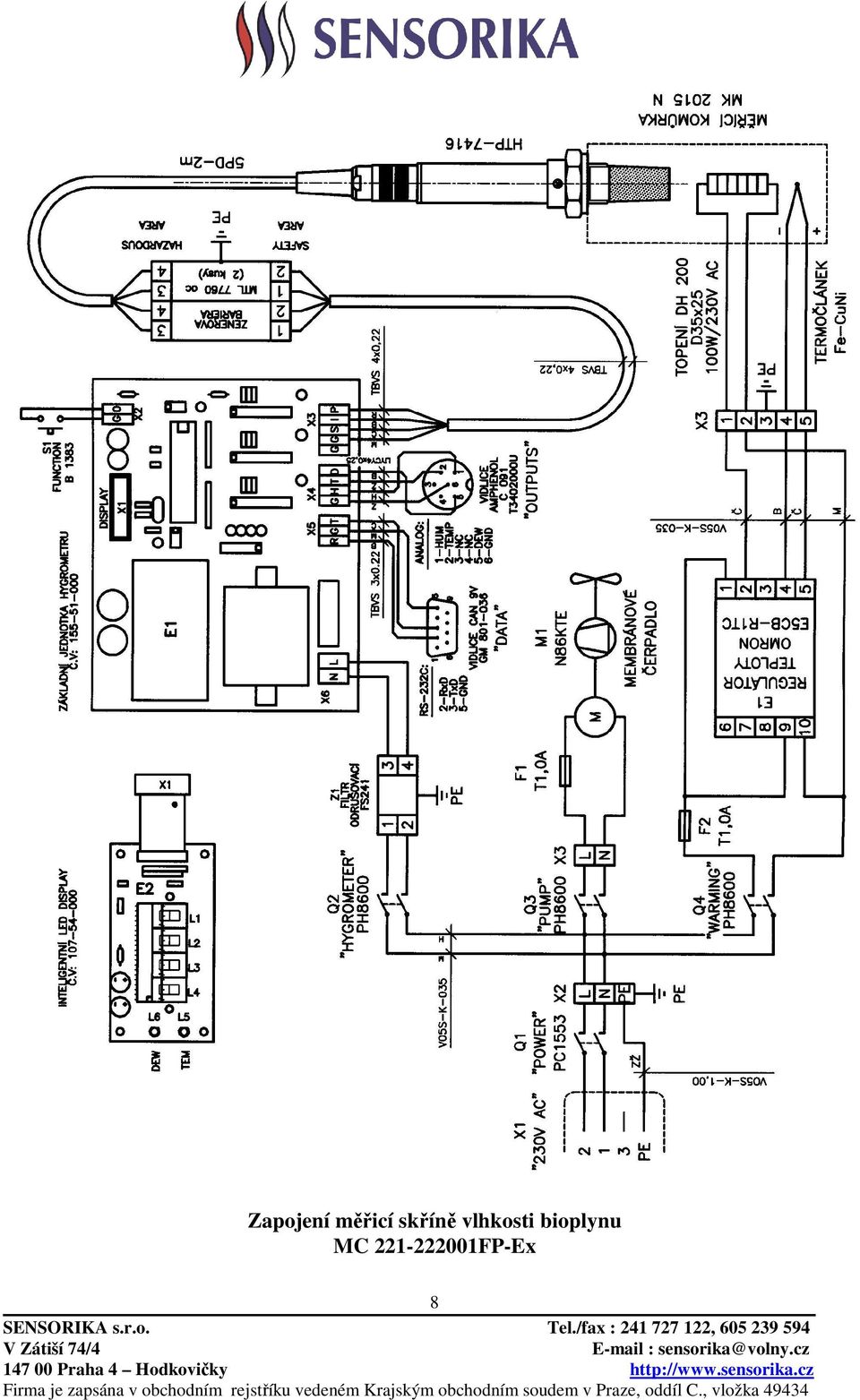

8 Zapojení měřicí skříně vlhkosti bioplynu MC FP-Ex 8

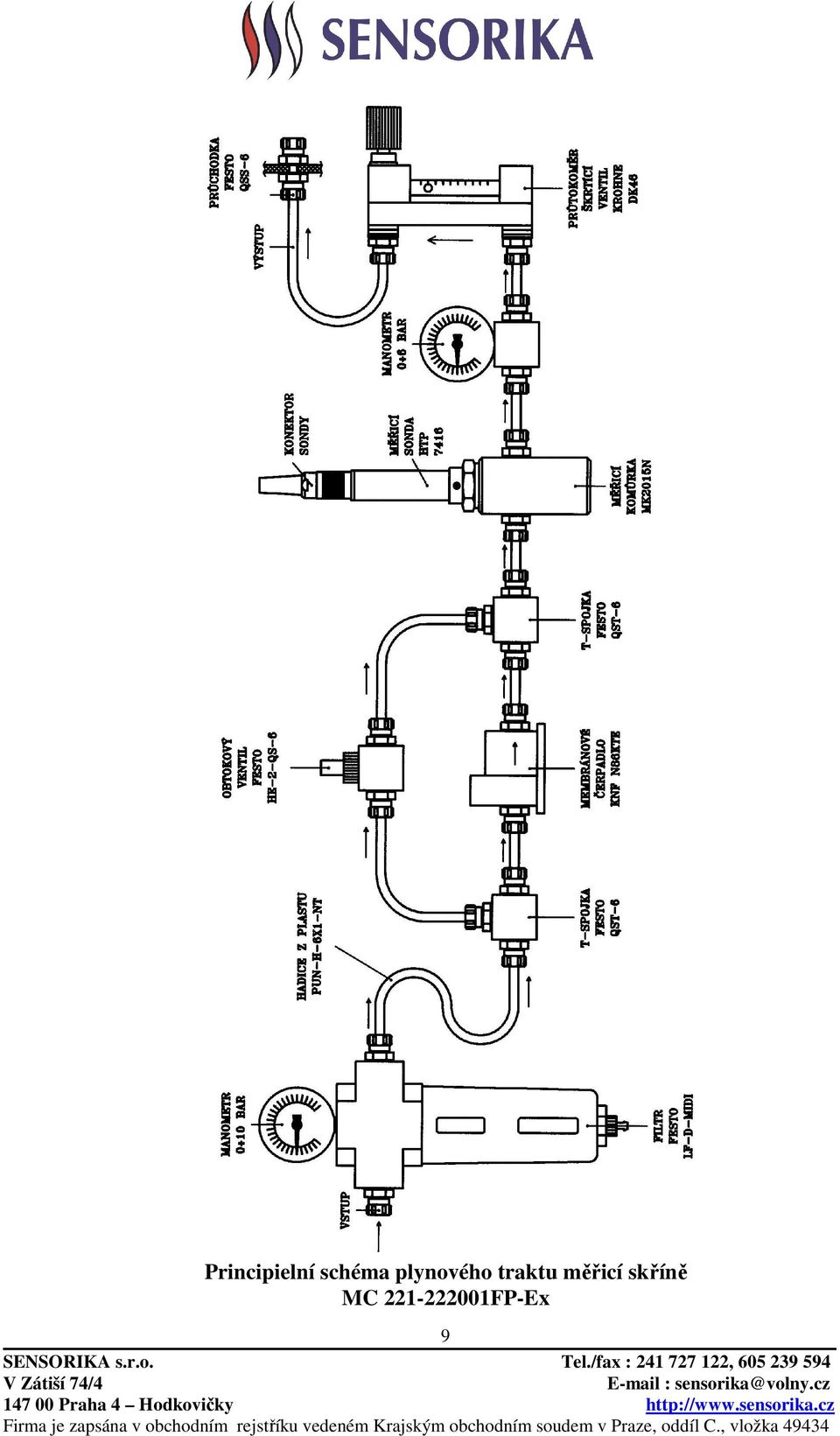

9 Principielní schéma plynového traktu měřicí skříně MC FP-Ex 9

10 Průběh regulace teploty průtočné komůrky měřicí sondy skříně MC FP-Ex při užití adaptabilního regulátoru OMRON E5CB-R1TC v PID režimu. 10

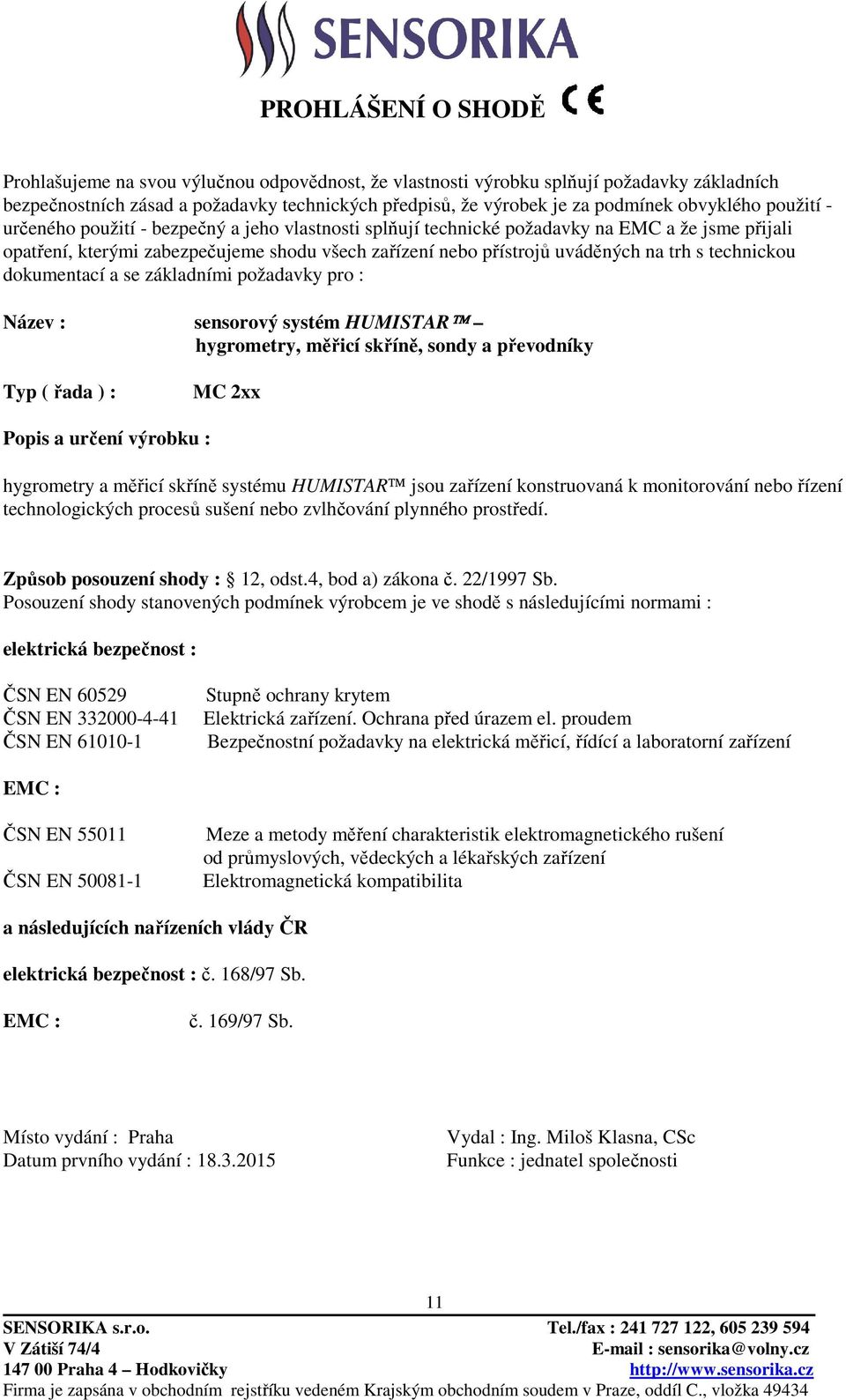

11 PROHLÁŠENÍ O SHODĚ Prohlašujeme na svou výlučnou odpovědnost, že vlastnosti výrobku splňují požadavky základních bezpečnostních zásad a požadavky technických předpisů, že výrobek je za podmínek obvyklého použití - určeného použití - bezpečný a jeho vlastnosti splňují technické požadavky na EMC a že jsme přijali opatření, kterými zabezpečujeme shodu všech zařízení nebo přístrojů uváděných na trh s technickou dokumentací a se základními požadavky pro : Název : sensorový systém HUMISTAR hygrometry, měřicí skříně, sondy a převodníky Typ ( řada ) : MC 2xx Popis a určení výrobku : hygrometry a měřicí skříně systému HUMISTAR jsou zařízení konstruovaná k monitorování nebo řízení technologických procesů sušení nebo zvlhčování plynného prostředí. Způsob posouzení shody : 12, odst.4, bod a) zákona č. 22/1997 Sb. Posouzení shody stanovených podmínek výrobcem je ve shodě s následujícími normami : elektrická bezpečnost : ČSN EN ČSN EN ČSN EN Stupně ochrany krytem Elektrická zařízení. Ochrana před úrazem el. proudem Bezpečnostní požadavky na elektrická měřicí, řídící a laboratorní zařízení EMC : ČSN EN ČSN EN Meze a metody měření charakteristik elektromagnetického rušení od průmyslových, vědeckých a lékařských zařízení Elektromagnetická kompatibilita a následujících nařízeních vlády ČR elektrická bezpečnost : č. 168/97 Sb. EMC : č. 169/97 Sb. Místo vydání : Praha Datum prvního vydání : Vydal : Ing. Miloš Klasna, CSc Funkce : jednatel společnosti 11
