1 produkt Informace o olejových, plynových a dvoupalivových hořácích WM 30 pro olej, plyn a dvě paliva Hořáky monarch WM 30 ( kw) Výkonné a univerzální

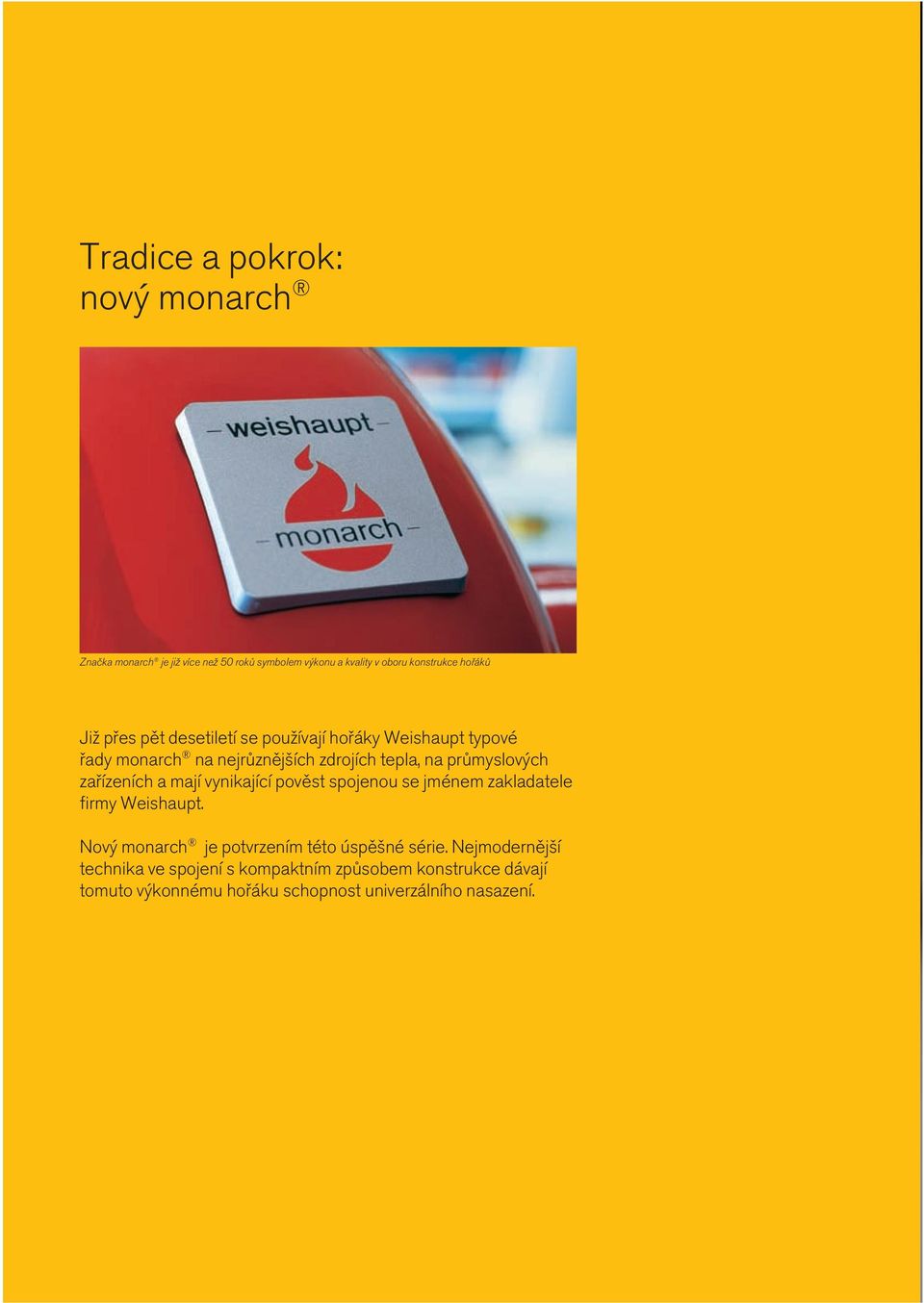

2 Tradice a pokrok: nový monarch Značka monarch je již více než 50 roků symbolem výkonu a kvality v oboru konstrukce hořáků Již přes pět desetiletí se používají hořáky Weishaupt typové řady monarch na nejrůznějších zdrojích tepla, na průmyslových zařízeních a mají vynikající pověst spojenou se jménem zakladatele firmy Weishaupt. Nový monarch je potvrzením této úspěšné série. Nejmodernější technika ve spojení s kompaktním způsobem konstrukce dávají tomuto výkonnému hořáku schopnost univerzálního nasazení.

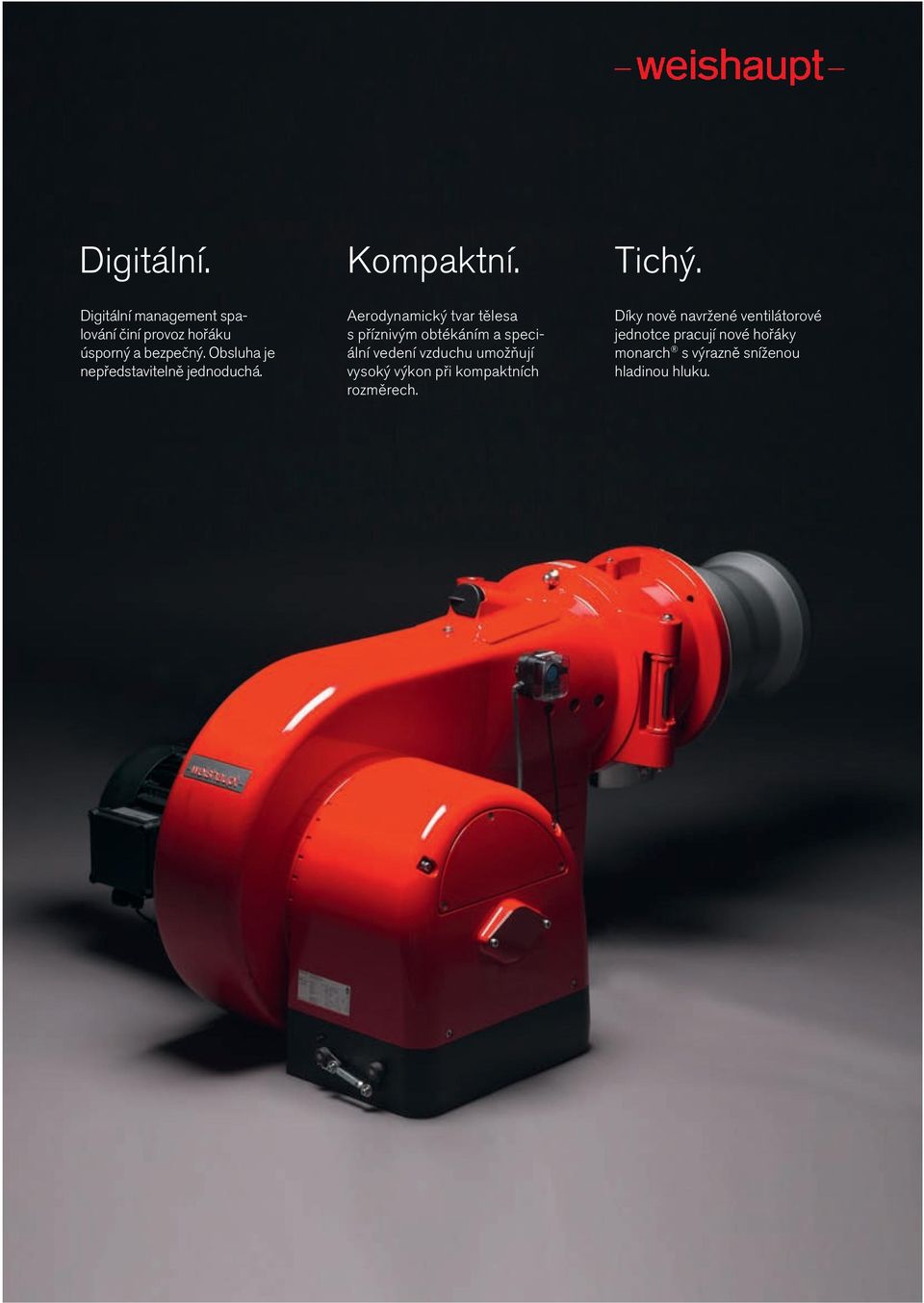

3 Digitální. Kompaktní. Tichý. Digitální management spalování činí provoz hořáku úspor ný a bezpečný. Obsluha je nepředstavitelně jednoduchá. Aerodynamický tvar tělesa s příznivým obtékáním a speciální vedení vzduchu umožňují vysoký výkon při kompaktních rozměrech. Díky nově navržené ventilátorové jednotce pracují nové hořáky monarch s výrazně sníženou hladinou hluku.

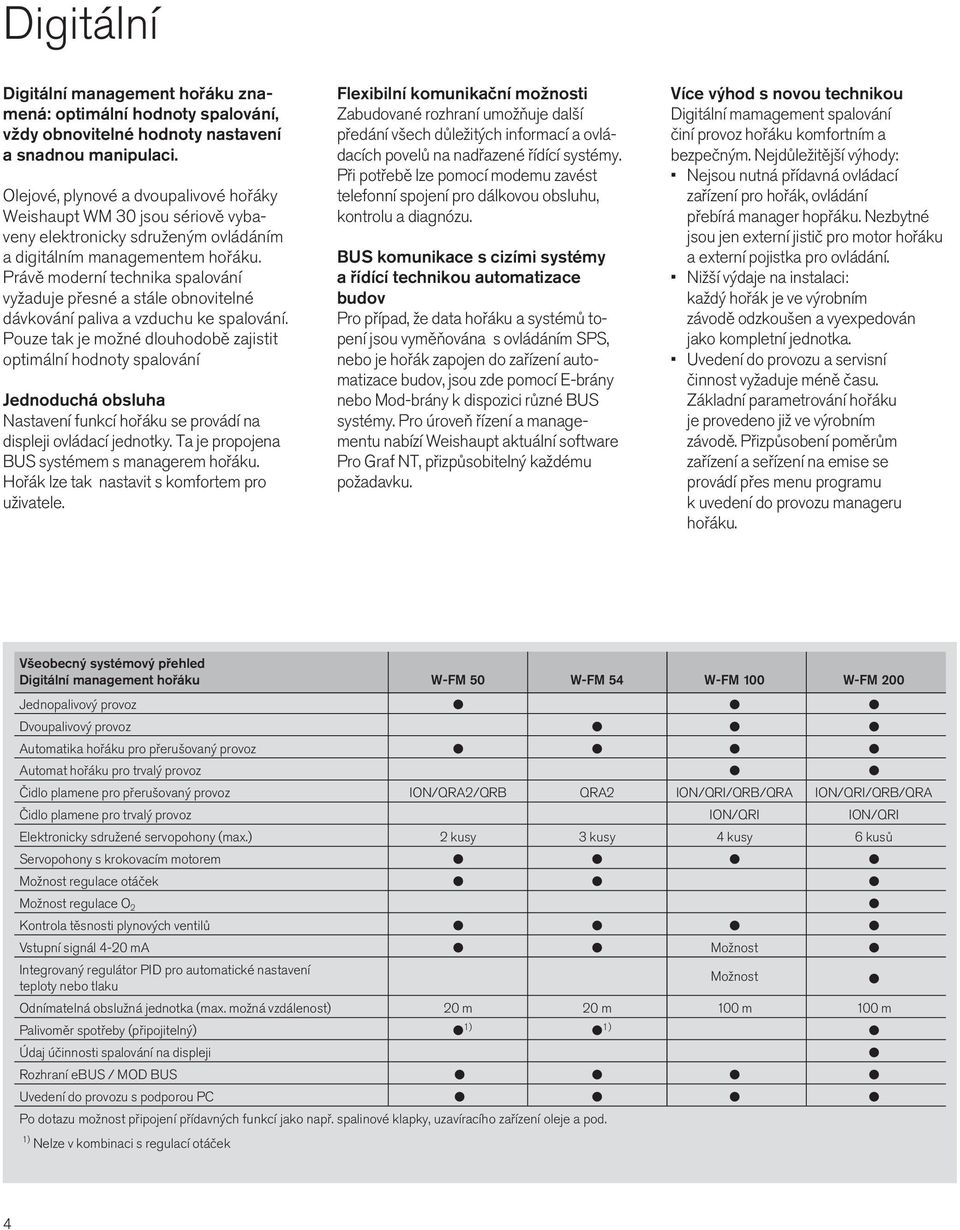

4 Digitální Digitální management hořáku znamená: optimální hodnoty spalování, vždy obnovitelné hodnoty nastavení a snadnou manipulaci. Olejové, plynové a dvoupalivové hořáky Weishaupt WM 30 jsou sériově vybaveny elektronicky sdruženým ovládáním a digitálním managementem hořáku. Právě moderní technika spalování vyžaduje přesné a stále obnovitelné dávkování paliva a vzduchu ke spalování. Pouze tak je možné dlouhodobě zajistit optimální hodnoty spalování Jednoduchá obsluha Nastavení funkcí hořáku se provádí na displeji ovládací jednotky. Ta je propojena BUS systémem s managerem hořáku. Hořák lze tak nastavit s komfortem pro uživatele. Flexibilní komunikační možnosti Zabudované rozhraní umožňuje další předání všech důležitých informací a ovládacích povelů na nadřazené řídící systémy. Při potřebě lze pomocí modemu zavést telefonní spojení pro dálkovou obsluhu, kontrolu a diagnózu. BUS komunikace s cizími systémy a řídící technikou automatizace budov Pro případ, že data hořáku a systémů topení jsou vyměňována s ovládáním SPS, nebo je hořák zapojen do zařízení automatizace budov, jsou zde pomocí E brány nebo Mod brány k dispozici různé BUS systémy. Pro úroveň řízení a managementu nabízí Weishaupt aktuální software Pro Graf NT, přizpůsobitelný každému požadavku. Více výhod s novou technikou Digitální mamagement spalování činí provoz hořáku komfortním a bezpečným. Nejdůležitější výhody: Nejsou nutná přídavná ovládací zařízení pro hořák, ovládání přebírá manager hopřáku. Nezbytné jsou jen externí jistič pro motor hořáku a externí pojistka pro ovládání. Nižší výdaje na instalaci: každý hořák je ve výrobním závodě odzkoušen a vyexpedován jako kompletní jednotka. Uvedení do provozu a servisní činnost vyžaduje méně času. Základní parametrování hořáku je provedeno již ve výrobním závodě. Přizpůsobení poměrům zařízení a seřízení na emise se provádí přes menu programu k uvedení do provozu manageru hořáku. Všeobecný systémový přehled Digitální management hořáku W-FM 50 W-FM 54 W-FM 100 W-FM 200 Jednopalivový provoz Dvoupalivový provoz Automatika hořáku pro přerušovaný provoz Automat hořáku pro trvalý provoz Čidlo plamene pro přerušovaný provoz ION/QRA2/QRB QRA2 ION/QRI/QRB/QRA ION/QRI/QRB/QRA Čidlo plamene pro trvalý provoz ION/QRI ION/QRI Elektronicky sdružené servopohony (max.) 2 kusy 3 kusy 4 kusy 6 kusů Servopohony s krokovacím motorem Možnost regulace otáček Možnost regulace O 2 Kontrola těsnosti plynových ventilů Vstupní signál 4 20 ma Možnost Integrovaný regulátor PID pro automatické nastavení teploty nebo tlaku Možnost Odnímatelná obslužná jednotka (max. možná vzdálenost) 20 m 20 m 100 m 100 m Palivoměr spotřeby (připojitelný) 1) 1) Údaj účinnosti spalování na displeji Rozhraní ebus / MOD BUS Uvedení do provozu s podporou PC Po dotazu možnost připojení přídavných funkcí jako např. spalinové klapky, uzavíracího zařízení oleje a pod. 1) Nelze v kombinaci s regulací otáček 4

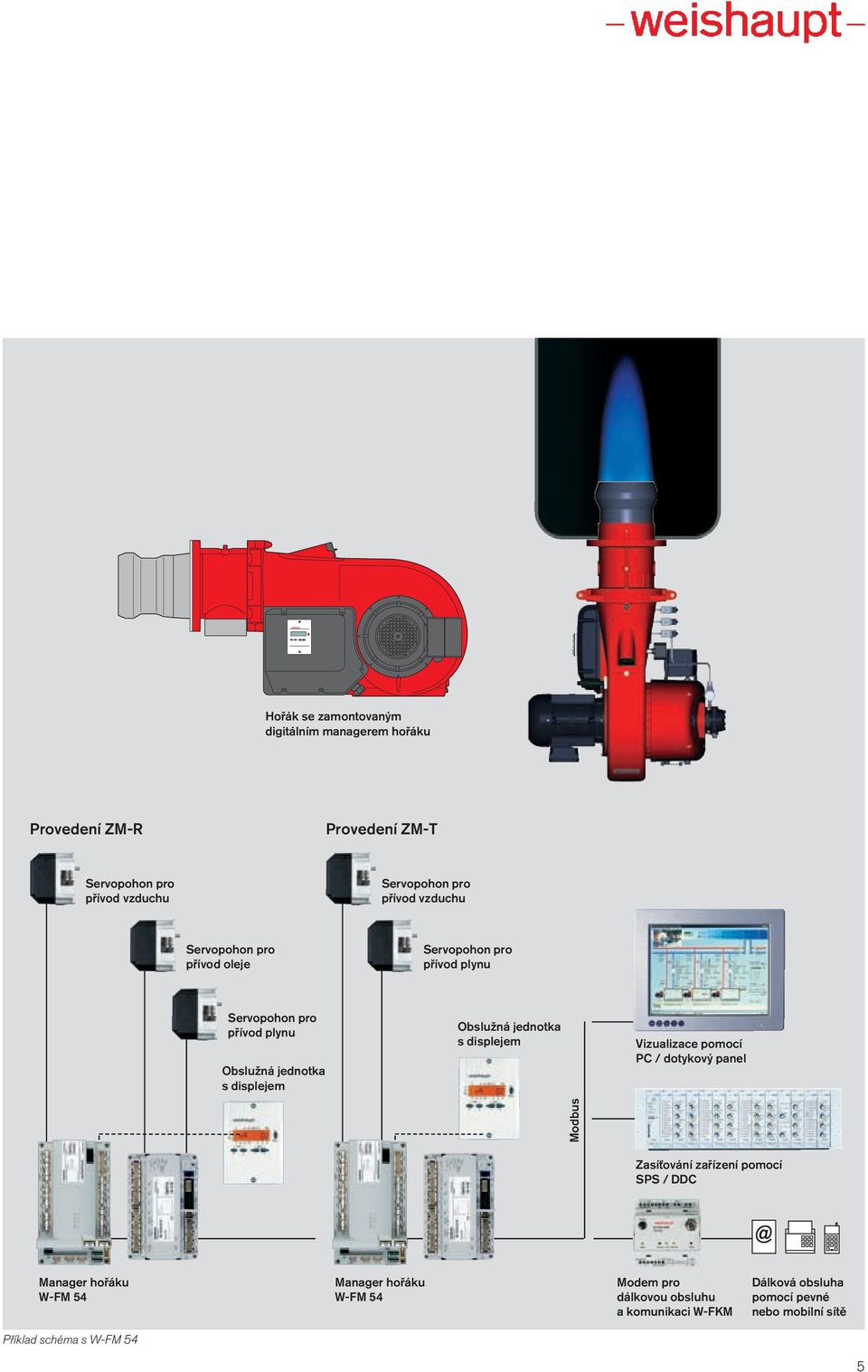

5 Hořák se zamontovaným digitálním managerem hořáku Provedení ZM-R Provedení ZM-T Servopohon pro přívod vzduchu Servopohon pro přívod vzduchu Servopohon pro přívod oleje Servopohon pro přívod plynu Servopohon pro přívod plynu Obslužná jednotka s displejem Obslužná jednotka s displejem Vizualizace pomocí PC / dotykový panel Modbus Zasíťování zařízení pomocí SPS / DDC Manager hořáku W-FM 54 Manager hořáku W-FM 54 Modem pro dálko vou obsluhu a komunikaci W-FKM Dálková obsluha pomocí pevné nebo mobilní sítě Příklad schéma s W-FM 54 5

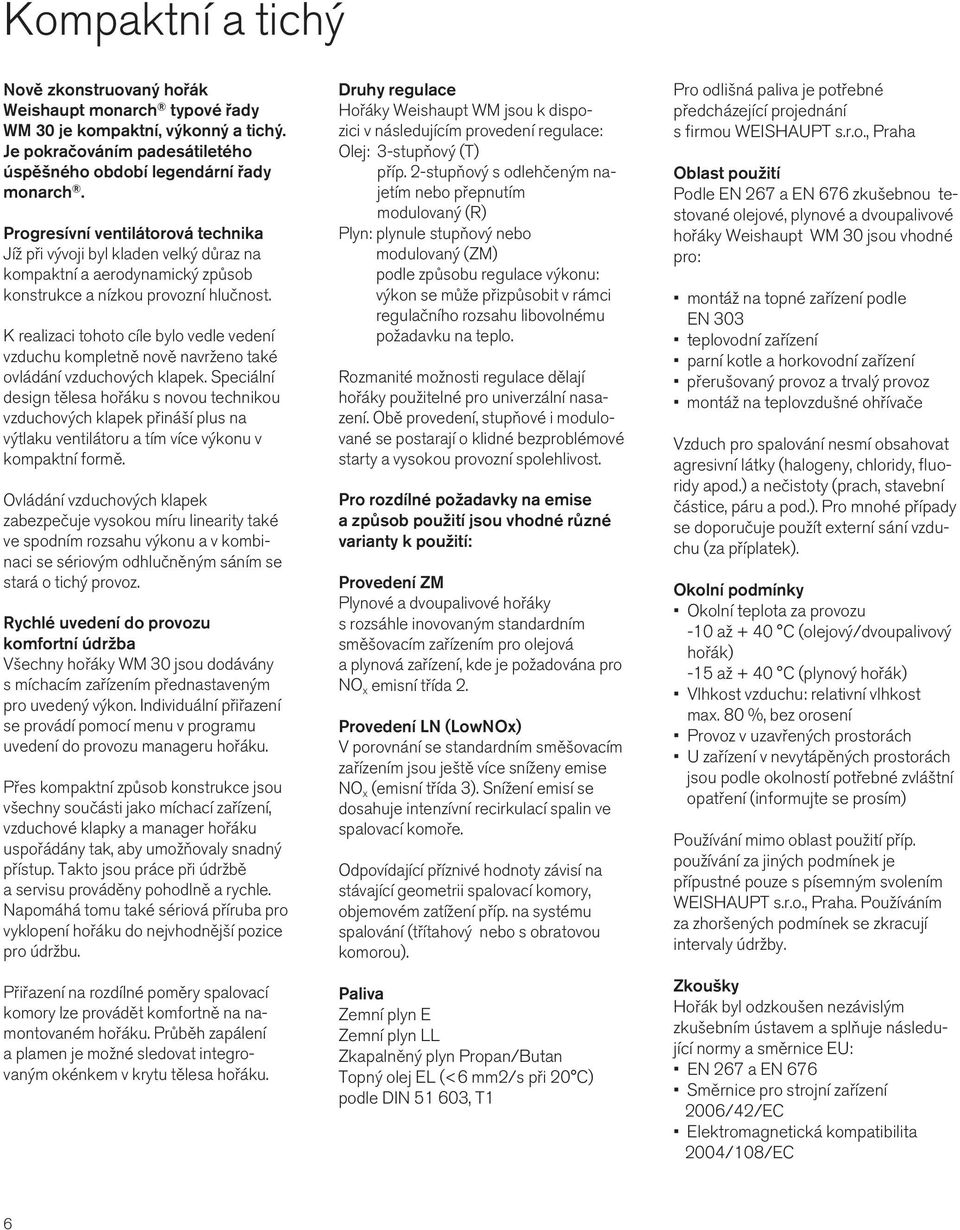

6 Kompaktní a tichý Nově zkonstruovaný hořák Weishaupt monarch typové řady WM 30 je kompaktní, výkonný a tichý. Je pokračováním padesátiletého úspěšného období legendární řady monarch. Progresívní ventilátorová technika Jíž při vývoji byl kladen velký důraz na kompaktní a aerodynamický způsob konstrukce a nízkou provozní hlučnost. K realizaci tohoto cíle bylo vedle vedení vzduchu kompletně nově navrženo také ovládání vzduchových klapek. Speciální design tělesa hořáku s novou technikou vzduchových klapek přináší plus na výtlaku ventilátoru a tím více výkonu v kompaktní formě. Ovládání vzduchových klapek zabezpečuje vysokou míru linearity také ve spodním rozsahu výkonu a v kombinaci se sériovým odhlučněným sáním se stará o tichý provoz. Rychlé uvedení do provozu komfortní údržba Všechny hořáky WM 30 jsou dodávány s míchacím zařízením přednastaveným pro uvedený výkon. Individuální přiřazení se provádí pomocí menu v programu uvedení do provozu manageru hořáku. Přes kompaktní způsob konstrukce jsou všechny součásti jako míchací zařízení, vzduchové klapky a manager hořáku uspořádány tak, aby umožňovaly snadný přístup. Takto jsou práce při údržbě a servisu prováděny pohodlně a rychle. Napomáhá tomu také sériová příruba pro vyklopení hořáku do nejvhodnější pozice pro údržbu. Přiřazení na rozdílné poměry spalovací komory lze provádět komfortně na namontovaném hořáku. Průběh zapálení a plamen je možné sledovat integrovaným okénkem v krytu tělesa hořáku. Druhy regulace Hořáky Weishaupt WM jsou k dispozici v následujícím provedení regulace: Olej: 3 stupňový (T) příp. 2 stupňový s odlehčeným najetím nebo přepnutím modulovaný (R) Plyn: plynule stupňový nebo modulovaný (ZM) podle způsobu regulace výkonu: výkon se může přizpůsobit v rámci regulačního rozsahu libovolnému požadavku na teplo. Rozmanité možnosti regulace dělají hořáky použitelné pro univerzální nasazení. Obě provedení, stupňové i modulované se postarají o klidné bezproblémové starty a vysokou provozní spolehlivost. Pro rozdílné požadavky na emise a způsob použití jsou vhodné různé varianty k použití: Provedení ZM Plynové a dvoupalivové hořáky s rozsáhle inovovaným standardním směšovacím zařízením pro olejová a plynová zařízení, kde je požadována pro NO x emisní třída 2. Provedení LN (LowNOx) V porovnání se standardním směšovacím zařízením jsou ještě více sníženy emise NO x (emisní třída 3). Snížení emisí se dosahuje intenzívní recirkulací spalin ve spalovací komoře. Odpovídající příznivé hodnoty závisí na stávající geometrii spalovací komory, objemovém zatížení příp. na systému spalování (třítahový nebo s obratovou komorou). Paliva Zemní plyn E Zemní plyn LL Zkapalněný plyn Propan/Butan Topný olej EL (<6 mm2/s při 20 C) podle DIN , T1 Pro odlišná paliva je potřebné předcházející projednání s firmou WEISHAUPT s.r.o., Praha Oblast použití Podle EN 267 a EN 676 zkušebnou testované olejové, plynové a dvoupalivové hořáky Weishaupt WM 30 jsou vhodné pro: montáž na topné zařízení podle EN 303 teplovodní zařízení parní kotle a horkovodní zařízení přerušovaný provoz a trvalý provoz montáž na teplovzdušné ohřívače Vzduch pro spalování nesmí obsahovat agresivní látky (halogeny, chloridy, fluoridy apod.) a nečistoty (prach, stavební částice, páru a pod.). Pro mnohé případy se doporučuje použít externí sání vzduchu (za příplatek). Okolní podmínky Okolní teplota za provozu 10 až + 40 C (olejový/dvoupalivový hořák) 15 až + 40 C (plynový hořák) Vlhkost vzduchu: relativní vlhkost max. 80 %, bez orosení Provoz v uzavřených prostorách U zařízení v nevytápěných prostorách jsou podle okolností potřebné zvláštní opatření (informujte se prosím) Používání mimo oblast použití příp. používání za jiných podmínek je přípustné pouze s písemným svolením WEISHAUPT s.r.o., Praha. Používáním za zhoršených podmínek se zkracují intervaly údržby. Zkoušky Hořák byl odzkoušen nezávislým zkušebním ústavem a splňuje následující normy a směrnice EU: EN 267 a EN 676 Směrnice pro strojní zařízení 2006/42/EC Elektromagnetická kompatibilita 2004/108/EC 6

7 Směrnice pro nízká napětí 2006/95/EC Směrnice pro tlaková zařízení 97/23/EG Hořáky jsou označeny znakem CE jakož i CE PIN Motor hořáku se zamontovaným zapojením hvězda-trojúhelník Hlídání plamene Digitální manager hořáku a zamontovaná ovládací jednotka s displejem Elektronické zapalovací zařízení Těleso hořáku vyklopitelné do pravé nebo levé strany Nejdůležitější výhody: Komfortní přepínání mezi palivy plyn a olej u dvoupalivového hořáku Digitální management hořáku s elektronicky sdruženým ovládáním pro všechny velikosti výkonu Kompaktní konstrukce Tichý provoz pomocí sériového tlumiče sání vzduchu Obzvláště výkonný ventilátor v důsledku speciálně navržené geometrie ventilátoru a ovládání vzdu chové klapky Všechny hořáky WM 30 jsou dodané se směšovacím zařízením nastaveným na uvedený výkon Krytí IP 54 sériově Magnetická spojka sériově (WM-GL) Snadná přístupnost ke všem součástem jako: směšovacímu zařízení, vzduchové klapce a mana geru hořáku Zabezpečené provozní poměry pomocí sériového 3 stupňového provozu nebo plynule stupňového příp. modu lovaného provozu podle druhu prove dení a regulace výkonu Funkční odzkoušení každého hořáku pomocí PC ve výrobním závodě Dodání hořáku na přání s hotovým konektorovým připojením a propo jením Vynikající poměr cena/výkon Celosvětově velmi dobře vybudovaná servisní síť Směšovací zařízení Magnetická spojka Ochranná známka Hořáky Weishaupt monarch WM 30 jsou zaregistrovány v celé Evropě jako obchodní značka. Olejové čerpadlo Vzduchová klapka se servopohonem Odhlučněná regulace vzduchu Servopohon plynové klapky Servopohon olejového regulátoru Ochranná mřížka Ventilátorové kolo Magnetické ventily WM-GL 30 provedení ZM-R indd :04:46

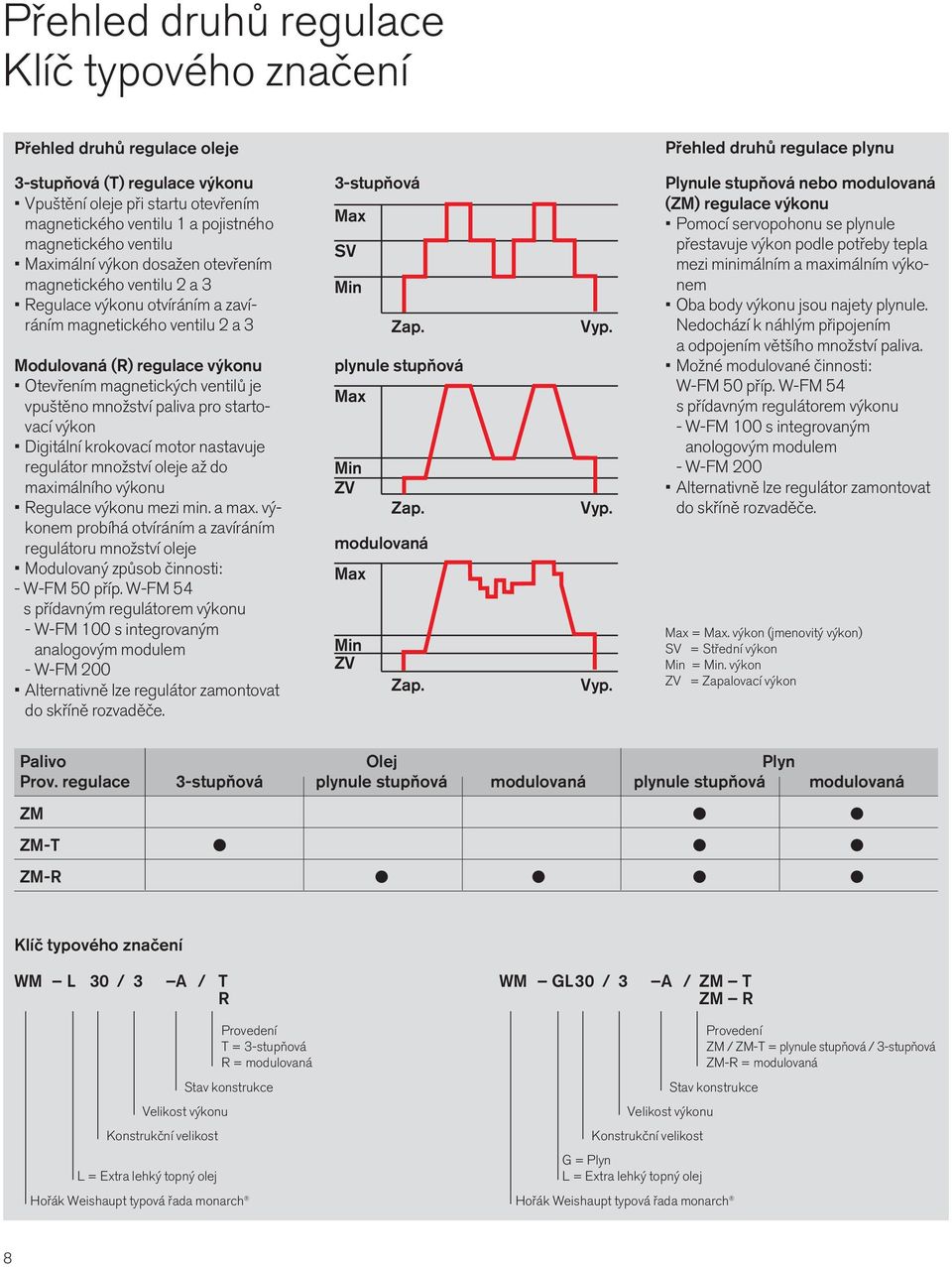

8 Přehled druhů regulace Klíč typového značení Přehled druhů regulace oleje Přehled druhů regulace plynu 3-stupňová (T) regulace výkonu Vpuštění oleje při startu otevřením magnetického ventilu 1 a pojistného magnetického ventilu Maximální výkon dosažen otevřením magnetického ventilu 2 a 3 Regulace výkonu otvíráním a za víráním magnetického ventilu 2 a 3 Modulovaná (R) regulace výkonu Otevřením magnetických ventilů je vpuštěno množství paliva pro startovací výkon Digitální krokovací motor nastavuje regulátor množství oleje až do maximálního výkonu Regulace výkonu mezi min. a max. výkonem probíhá otvíráním a zavíráním regulátoru množství oleje Modulovaný způsob činnosti: - W-FM 50 příp. W-FM 54 s přídavným regulátorem výkonu - W-FM 100 s integrovaným analogovým modulem - W-FM 200 Alternativně lze regulátor zamontovat do skříně rozvaděče. 3-stupňová Max SV Min Zap. plynule stupňová Max Min ZV Zap. modulovaná Max Min ZV Zap. Vyp. Vyp. Vyp. Plynule stupňová nebo modulovaná (ZM) regulace výkonu Pomocí servopohonu se plynule přestavuje výkon podle potřeby tepla mezi minimálním a maximálním výkonem Oba body výkonu jsou najety plynule. Nedochází k náhlým připojením a odpojením většího množství paliva. Možné modulované činnosti: W-FM 50 příp. W-FM 54 s přídavným regulátorem výkonu - W-FM 100 s integrovaným anologovým modulem - W-FM 200 Alternativně lze regulátor zamontovat do skříně rozvaděče. Max = Max. výkon (jmenovitý výkon) SV = Střední výkon Min = Min. výkon ZV = Zapalovací výkon Palivo Olej Plyn Prov. regulace 3-stupňová plynule stupňová modulovaná plynule stupňová modulovaná ZM ZM-T ZM-R Klíč typového značení WM L 30 / 3 A / T R WM GL 30 / 3 A / ZM T ZM R Provedení T = 3 stupňová R = modulovaná Stav konstrukce Velikost výkonu Konstrukční velikost L = Extra lehký topný olej Hořák Weishaupt typová řada monarch Stav konstrukce Velikost výkonu Konstrukční velikost G = Plyn L = Extra lehký topný olej Hořák Weishaupt typová řada monarch Provedení ZM / ZM T = plynule stupňová / 3 stupňová ZM R = modulovaná 8

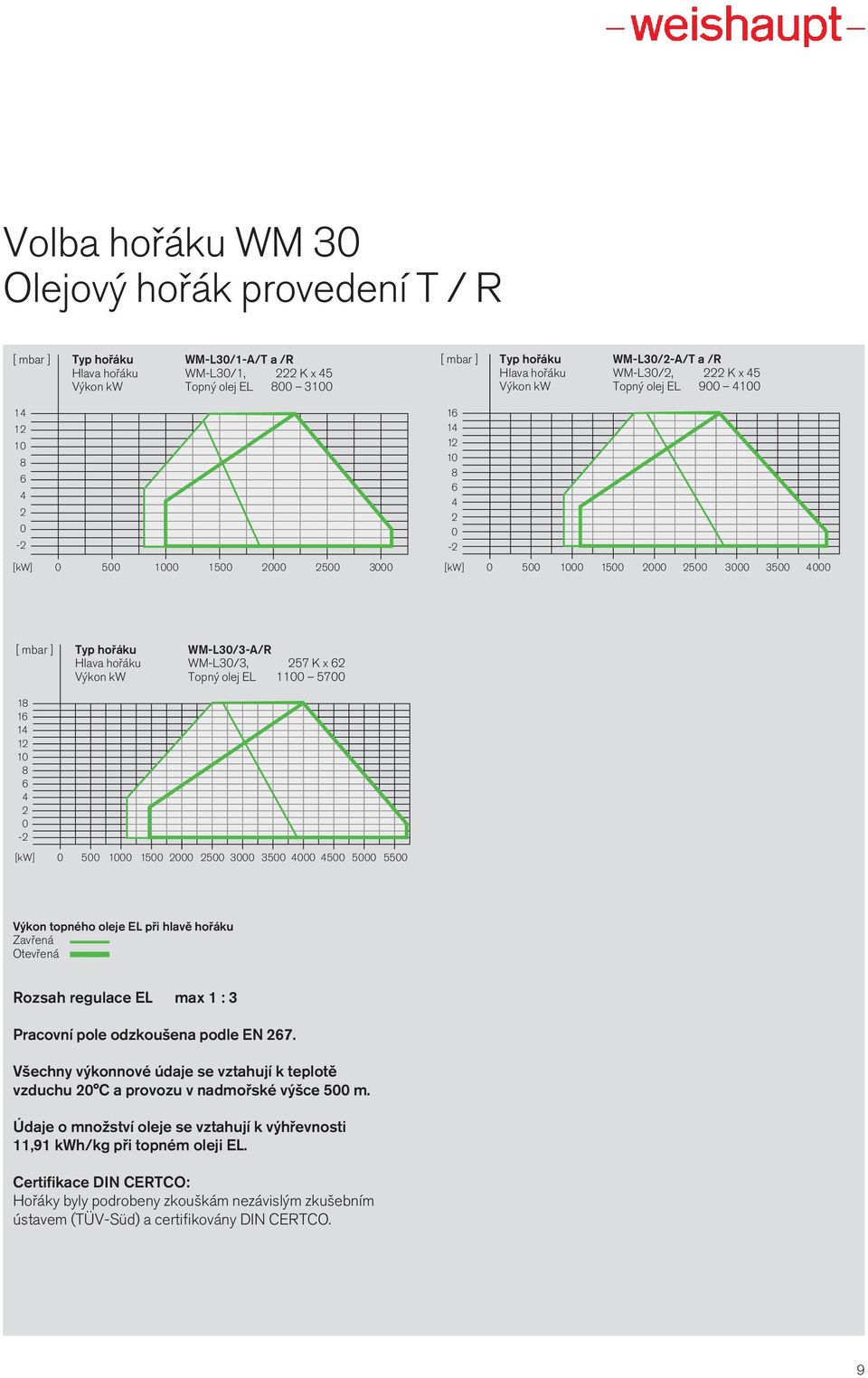

9 Volba hořáku WM 30 Olejový hořák provedení T / R [ mbar ] Typ hořáku WM-L30/1-A/T a /R Hlava hořáku WM L30/1, 222 K x 45 Výkon kw Topný olej EL [ mbar ] Typ hořáku WM-L30/2-A/T a /R Hlava hořáku WM L30/2, 222 K x 45 Výkon kw Topný olej EL [kw] [kw] [ mbar ] Typ hořáku WM-L30/3-A/R Hlava hořáku WM L30/3, 257 K x 62 Výkon kw Topný olej EL [kw] Výkon topného oleje EL při hlavě hořáku Zavřená Otevřená Rozsah regulace EL max 1 : 3 Pracovní pole odzkoušena podle EN 267. Všechny výkonnové údaje se vztahují k teplotě vzduchu 20 C a provozu v nadmořské výšce 500 m. Údaje o množství oleje se vztahují k výhřevnosti 11,91 kwh/kg při topném oleji EL. Certifikace DIN CERTCO: Hořáky byly podrobeny zkouškám nezávislým zkušebním ústavem (TÜV Süd) a certifikovány DIN CERTCO. 9

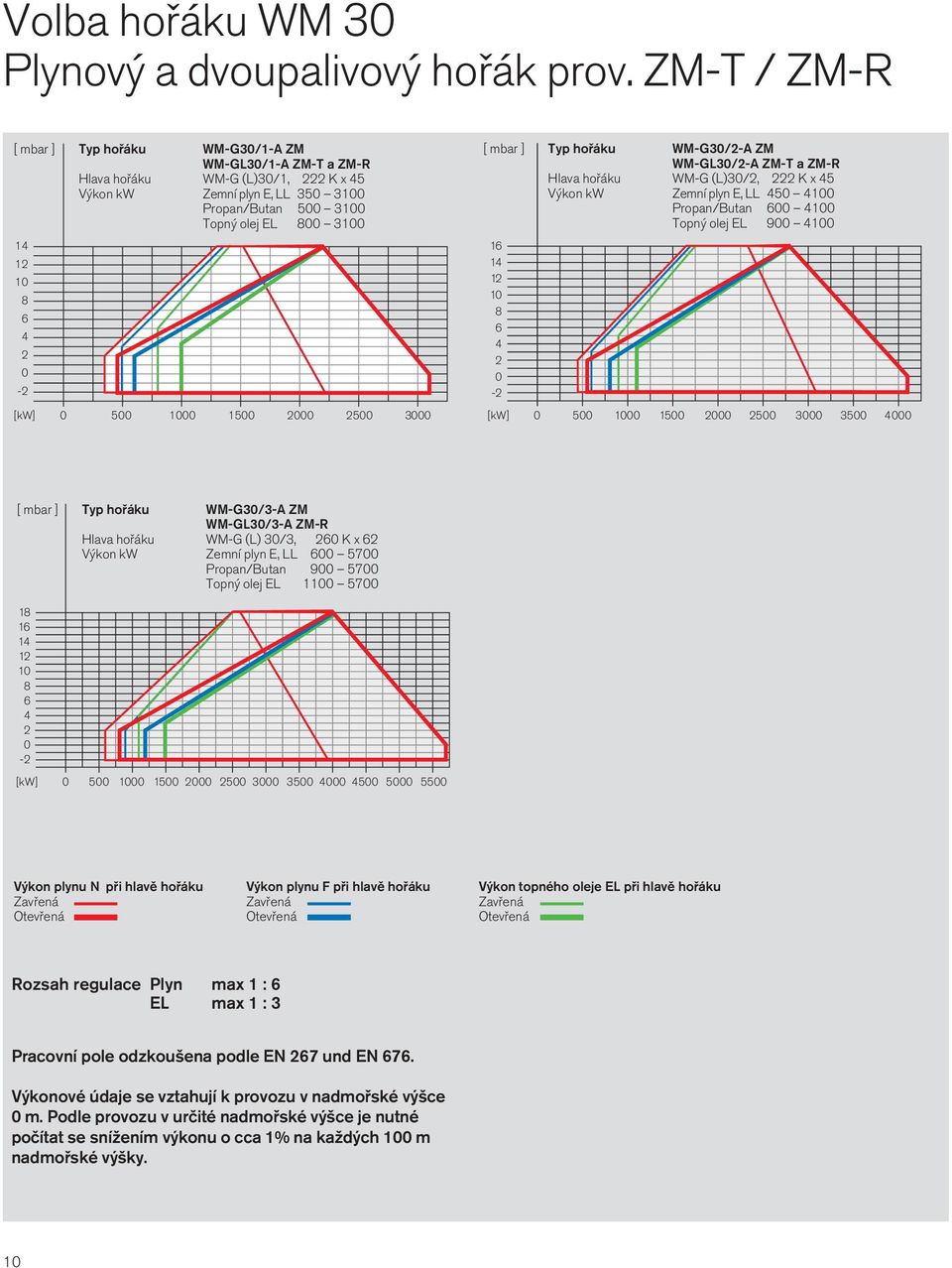

10 Volba hořáku WM 30 Plynový a dvoupalivový hořák prov. ZM T / ZM R [ mbar ] Typ hořáku WM-G30/1-A ZM WM-GL30/1-A ZM-T a ZM-R Hlava hořáku WM G (L)30/1, 222 K x 45 Výkon kw Zemní plyn E, LL Propan/Butan Topný olej EL [kw] [ mbar ] Typ hořáku WM-G30/2-A ZM WM-GL30/2-A ZM-T a ZM-R Hlava hořáku WM G (L)30/2, 222 K x 45 Výkon kw Zemní plyn E, LL Propan/Butan Topný olej EL [kw] [ mbar ] Typ hořáku WM-G30/3-A ZM WM-GL30/3-A ZM-R Hlava hořáku WM G (L) 30/3, 260 K x 62 Výkon kw Zemní plyn E, LL Propan/Butan Topný olej EL [kw] Výkon plynu N při hlavě hořáku Výkon plynu F při hlavě hořáku Výkon topného oleje EL při hlavě hořáku Zavřená Zavřená Zavřená Otevřená Otevřená Otevřená Rozsah regulace Plyn max 1 : 6 EL max 1 : 3 Pracovní pole odzkoušena podle EN 267 und EN 676. Výkonové údaje se vztahují k provozu v nadmořské výšce 0 m. Podle provozu v určité nadmořské výšce je nutné počítat se snížením výkonu o cca 1% na každých 100 m nadmořské výšky. 10

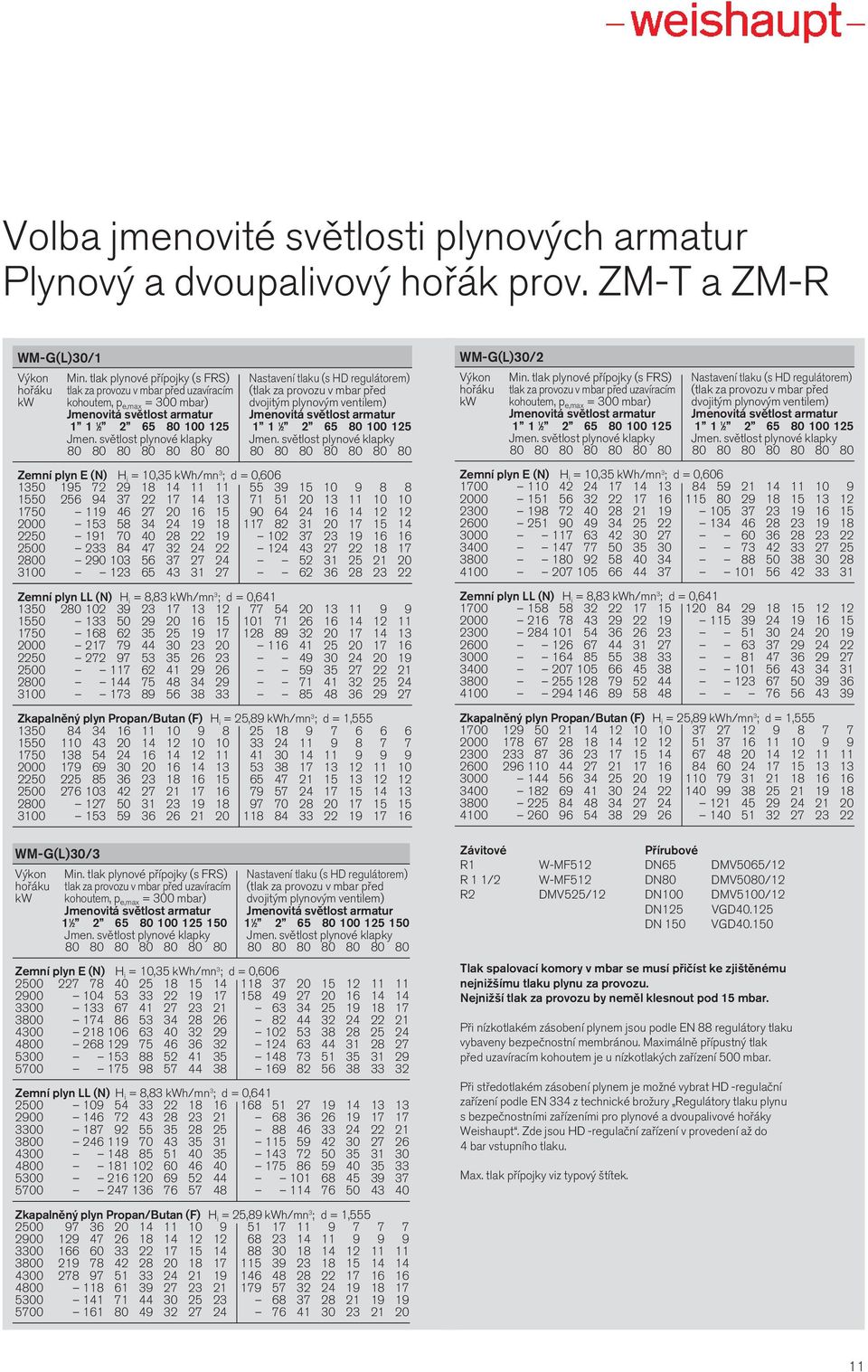

11 Volba jmenovité světlosti plynových armatur Plynový a dvoupalivový hořák prov. ZM T a ZM R WM-G(L)30/1 Výkon Min. tlak plynové přípojky (s FRS) Nastavení tlaku (s HD regulátorem) hořáku tlak za provozu v mbar před uzavíracím (tlak za provozu v mbar před kw kohoutem, p e,max = 300 mbar) dvojitým plynovým ventilem) Jmenovitá světlost armatur Jmenovitá světlost armatur Jmen. světlost plynové klapky Jmen. světlost plynové klapky Zemní plyn E (N) H i = 10,35 kwh/mn 3 ; d = 0, Zemní plyn LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Zkapalněný plyn Propan/Butan (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-G(L)30/3 Výkon Min. tlak plynové přípojky (s FRS) Nastavení tlaku (s HD regulátorem) hořáku tlak za provozu v mbar před uzavíracím (tlak za provozu v mbar před kw kohoutem, p e,max = 300 mbar) dvojitým plynovým ventilem) Jmenovitá světlost armatur Jmenovitá světlost armatur Jmen. světlost plynové klapky Jmen. světlost plynové klapky Zemní plyn E (N) H i = 10,35 kwh/mn 3 ; d = 0, Zemní plyn LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Zkapalněný plyn Propan/Butan (F) H i = 25,89 kwh/mn 3 ; d = 1, WM-G(L)30/2 Výkon Min. tlak plynové přípojky (s FRS) Nastavení tlaku (s HD regulátorem) hořáku tlak za provozu v mbar před uzavíracím (tlak za provozu v mbar před kw kohoutem, p e,max = 300 mbar) dvojitým plynovým ventilem) Jmenovitá světlost armatur Jmenovitá světlost armatur Jmen. světlost plynové klapky Jmen. světlost plynové klapky Zemní plyn E (N) H i = 10,35 kwh/mn 3 ; d = 0, Zemní plyn LL (N) H i = 8,83 kwh/mn 3 ; d = 0, Zkapalněný plyn Propan/Butan (F) H i = 25,89 kwh/mn 3 ; d = 1, Závitové Přírubové R1 W-MF512 DN65 DMV5065/12 R 1 1/2 W-MF512 DN80 DMV5080/12 R2 DMV525/12 DN100 DMV5100/12 DN125 VGD DN 150 VGD Tlak spalovací komory v mbar se musí přičíst ke zjištěnému nejnižšímu tlaku plynu za provozu. Nejnižší tlak za provozu by neměl klesnout pod 15 mbar. Při nízkotlakém zásobení plynem jsou podle EN 88 regulátory tlaku vybaveny bezpečnostní membránou. Maximálně přípustný tlak před uzavíracím kohoutem je u nízkotlakých zařízení 500 mbar. Při středotlakém zásobení plynem je možné vybrat HD regulační zařízení podle EN 334 z technické brožury Regulátory tlaku plynu s bezpečnostními zařízeními pro plynové a dvoupalivové hořáky Weishaupt. Zde jsou HD regulační zařízení v provedení až do 4 bar vstupního tlaku. Max. tlak přípojky viz typový štítek. 11

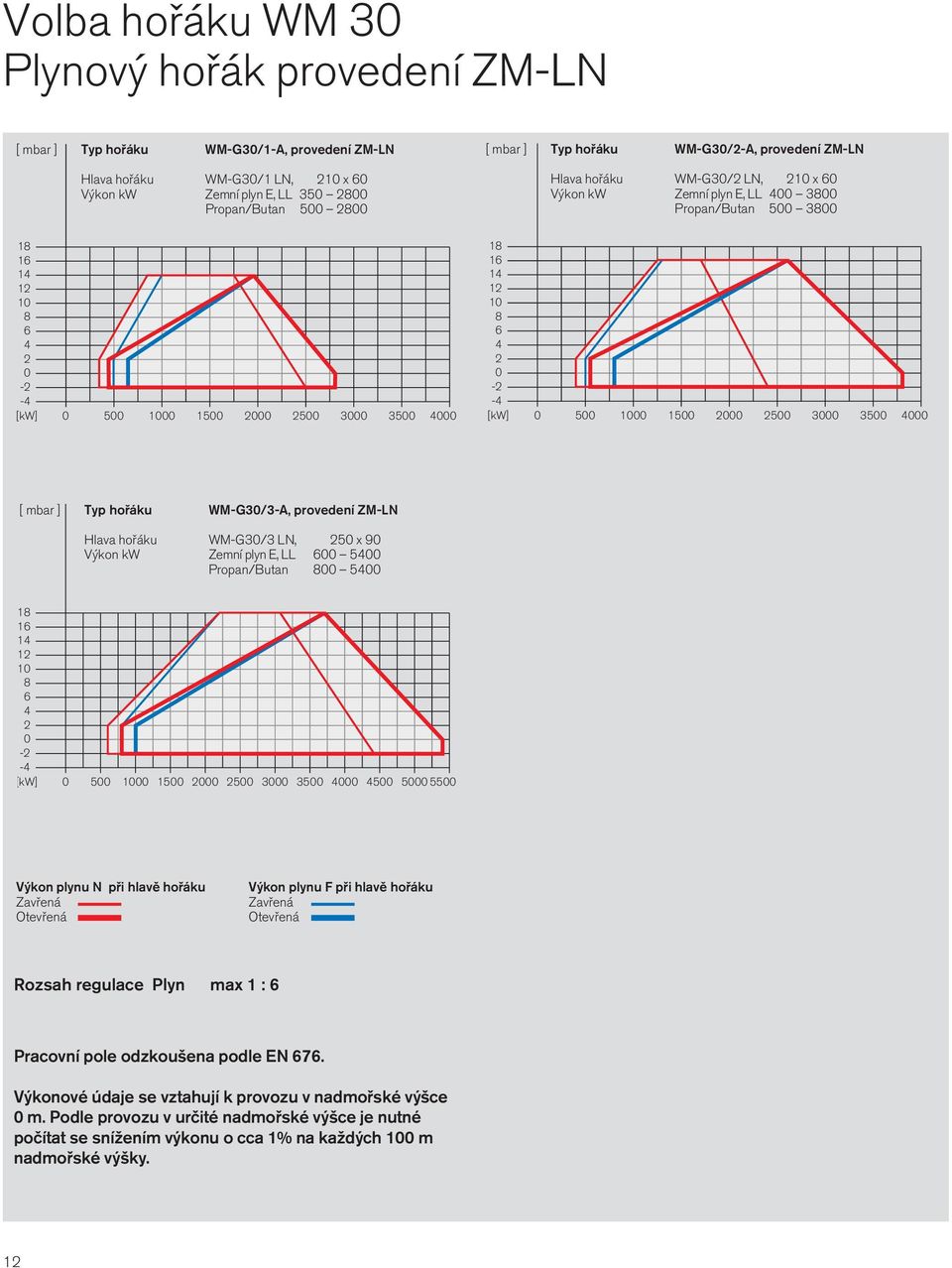

12 Volba hořáku WM 30 Plynový hořák provedení ZM LN [ mbar ] Typ hořáku WM-G30/1-A, provedení ZM-LN Hlava hořáku WM G30/1 LN, 210 x 60 Výkon kw Zemní plyn E, LL Propan/Butan [ mbar ] Typ hořáku WM-G30/2-A, provedení ZM-LN Hlava hořáku WM G30/2 LN, 210 x 60 Výkon kw Zemní plyn E, LL Propan/Butan [kw] [kw] [ mbar ] Typ hořáku WM-G30/3-A, provedení ZM-LN Hlava hořáku WM G30/3 LN, 250 x 90 Výkon kw Zemní plyn E, LL Propan/Butan [kw] Výkon plynu N při hlavě hořáku Zavřená Otevřená Výkon plynu F při hlavě hořáku Zavřená Otevřená Rozsah regulace Plyn max 1 : 6 Pracovní pole odzkoušena podle EN 676. Výkonové údaje se vztahují k provozu v nadmořské výšce 0 m. Podle provozu v určité nadmořské výšce je nutné počítat se snížením výkonu o cca 1% na každých 100 m nadmořské výšky. 12

13 Volba jmenovité světlosti plynových armatur Plynový hořák provedení ZM LN WM-G30/1-A, provedení ZM-LN Výkon Min. tlak plynové přípojky (s FRS) Nastavení tlaku (s HD regulátorem) hořáku tlak za provozu v mbar před uzavíracím (tlak za provozu v mbar před kw kohoutem, p e,max = 300 mbar) dvojitým plynovým ventilem) Jmenovitá světlost armatur Jmenovitá světlost armatur Jmen. světlost plynové klapky Jmen. světlost plynové klapky Zemní plyn E (N) H i = 10,35 kwh/mn 3 ; d = 0,606, Wi = 13,295 kwh/mn Zemní plyn LL (N) H i = 8,83 kwh/mn 3 ; d = 0,641, Wi = 11,029 kwh/mn Zkapalněný plyn P/B (F) H i = 25,89 kwh/mn 3 ; d = 1,555, Wi = 20,762 kwh/mn WM-G30/3-A, provedení ZM-LN Výkon Min. tlak plynové přípojky (s FRS) Nastavení tlaku (s HD regulátorem) hořáku tlak za provozu v mbar před uzavíracím (tlak za provozu v mbar před kw kohoutem, p e,max = 300 mbar) dvojitým plynovým ventilem) Jmenovitá světlost armatur Jmenovitá světlost armatur Jmen. světlost plynové klapky Jmen. světlost plynové klapky Zemní plyn LL (N) H i = 10,35 kwh/mn 3 ; d = 0,606, Wi = 13,295 kwh/mn Erdgas LL (N) H i = 8,83 kwh/mn 3 ; d = 0,641, Wi = 11,029 kwh/mn WM-G30/2-A, provedení ZM-LN Výkon Min. tlak plynové přípojky (s FRS) Nastavení tlaku (s HD regulátorem) hořáku tlak za provozu v mbar před uzavíracím (tlak za provozu v mbar před kw kohoutem, p e,max = 300 mbar) dvojitým plynovým ventilem) Jmenovitá světlost armatur Jmenovitá světlost armatur Jmen. světlost plynové klapky Jmen. světlost plynové klapky Zemní plyn E (N) H i = 10,35 kwh/mn 3 ; d = 0,606, Wi = 13,295 kwh/mn Zemní plyn LL (N) H i = 8,83 kwh/mn 3 ; d = 0,641, Wi = 11,029 kwh/mn Zkapalněný plyn B/P (F) H i = 25,89 kwh/mn 3 ; d = 1,555, Wi = 20,762 kwh/mn Závitové Přírubové R1 W-MF512 DN65 DMV5065/12 R 1 1/2 W-MF512 DN80 DMV5080/12 R2 DMV525/12 DN100 DMV5100/12 DN125 VGD DN 150 VGD Tlak spalovací komory v mbar se musí přičíst ke zjištěnému nejnižšímu tlaku plynu za provozu. Nejnižší tlak za provozu by neměl klesnout pod 15 mbar. Při nízkotlakém zásobení plynem jsou podle EN 88 regulátory tlaku vybaveny bezpečnostní membránou. Maximálně přípustný tlak před uzavíracím kohoutem je u nízkotlakých zařízení 500 mbar. Při středotlakém zásobení plynem je možné vybrat HD regulační zařízení podle EN 334 z technické brožury Regulátory tlaku plynu s bezpečnostními zařízeními pro plynové a dvoupalivové hořáky Weishaupt. Zde jsou HD regulační zařízení v provedení až do 4 bar vstupního tlaku. Max. tlak přípojky viz typový štítek. Zkapalněný plyn B/P (F) H i = 25,89 kwh/mn 3 ; d = 1,555, Wi = 20,762 kwh/mn

14 Rozsah dodávky Popis WM-L30-T WM-L30-R WM-G30 ZM/LN WM-GL30 ZM-T WM-GL30 ZM-R Těleso hořáku, vyklápěcí příruba, kryt hořáku, Weishaupt motor hořáku, těleso regulace vzduchu, ventilátorové kolo, hlava hořáku, zapalovací zařízení, zapalovací kabel, zapalovací elektrody, manager hořáku s obslužným zařízením, čidlo plamene, servopohony, těsnění pod přírubu hořáku, koncový spínač vyklápěcí příruby, šrouby pro připevnění Digitální management hořáku W-FM 50 W-FM 54 Kontrola těsnosti pomocí W-FM a hlídač tlaku s elektronicky sdruženým ovládáním Plynový dvojitý ventil třídy A Plynová regulační klapka Hlídač tlaku vzduchu Hlídač min. tlaku plynu Směšovací zařízení přednastavené podle výkonu Servopohon pro sdruženou regulaci palivo/vzduch s W-FM Servopohon pro regulaci vzduchu Servopohon pro plynovou klapku Servopohon pro regulátor oleje Hlídač tlaku oleje ve zpátečce Olejové čerpadlo zamontované na hořáku Olejové hadice 2 olejové magnetické ventily, regulátor oleje, trysková hlavá se zdvihovým magnetem, předmontovaná regulovaná tryska a pojistné uzavírací zařízení 3 olejové magnetické ventily, 1 pojistný ventil, třístupňová trysková hlava s předmontovanými olejovými tryskami Magnetická spojka Zamontovaná kombinace hvězda trojúhelník Krytí IP 54 Podle EN 676 patří plynový filtr a regulační zařízení tlaku plynu k vybavení hořáku (viz seznam Weishaupt-příslušenství). Další provedení hořáku jako např. TRD 604, 24 hod / 72 hod atd.jsou uvedeny ve zvláštním provedení nebo při potřebě je nutné se dotázat. Seriově Možnost 14

15 Objednací čísla Olejový hořák provedení T Typ Provedení Obj. čís. hořáku WM L30/1 A T WM L30/2 A T DIN CERTCO: 5G1046/10 Olejový hořák provedení R Typ Provedení Obj. čís. hořáku WM L30/1 A R WM L30/2 A R WM L30/3 A R DIN CERTCO: 5G1046/10 Dvoupalivový hořák provedení ZM-T Typ Provedení Jmen. světlost Obj. čís. hořáku WM GL30/1 A ZM T R ZM T R1 1/ ZM T R ZM T DN ZM T DN ZM T DN ZM T DN WM GL30/2 A ZM T R ZM T R1 1/ ZM T R ZM T DN ZM T DN ZM T DN ZM T DN DIN CERTCO: 5G1044/10M CE-PIN: CE 0085 BU 0359 Plynový hořák provedení ZM Typ Provedení Jmen. světlost Obj. čís. hořáku WM G30/1 A ZM R ZM R1 1/ ZM R ZM DN ZM DN ZM DN ZM DN WM G30/2 A ZM R ZM R1 1/ ZM R ZM DN ZM DN ZM DN ZM DN WM G30/3 A ZM R1 1/ CE-PIN: CE 0085 BU 0359 ZM R ZM DN ZM DN ZM DN ZM DN ZM DN Dvoupalivový hořák provedení ZM-R Typ Provedení Jmen. světlost Obj. čís. hořáku WM GL30/1 A ZM R R ZM R R1 1/ ZM R R ZM R DN ZM R DN ZM R DN ZM R DN WM GL30/2 A ZM R R ZM R R1 1/ ZM R R ZM R DN ZM R DN ZM R DN ZM R DN WM GL30/3 A ZM R R1 1/ ZM R R ZM R DN ZM R DN ZM R DN ZM R DN ZM R DN DIN CERTCO: 5G1044/10M CE-PIN: CE 0085 BU

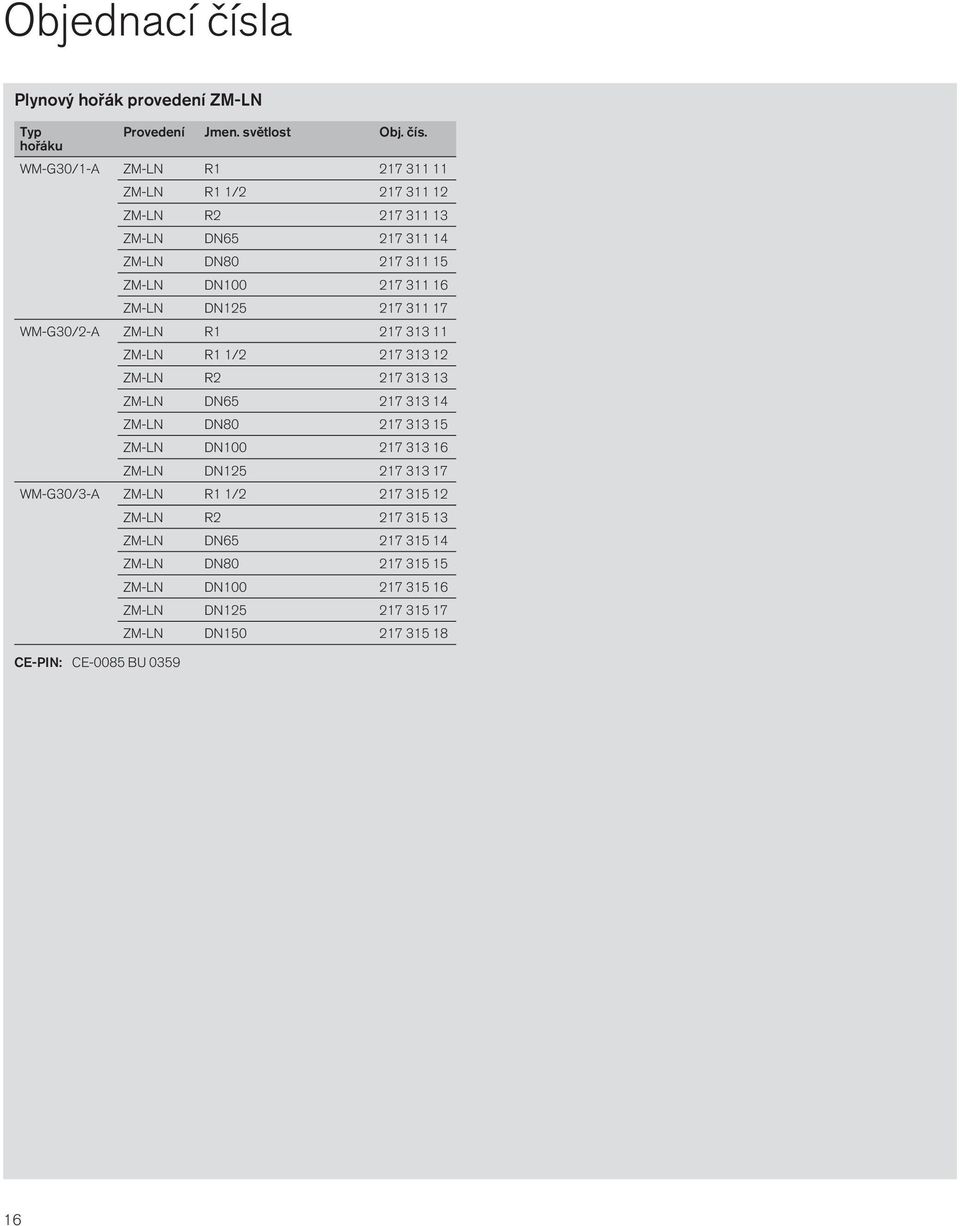

16 Objednací čísla Plynový hořák provedení ZM-LN Typ Provedení Jmen. světlost Obj. čís. hořáku WM G30/1 A ZM LN R ZM LN R1 1/ ZM LN R ZM LN DN ZM LN DN ZM LN DN ZM LN DN WM G30/2 A ZM LN R ZM LN R1 1/ ZM LN R ZM LN DN ZM LN DN ZM LN DN ZM LN DN WM G30/3 A ZM LN R1 1/ CE-PIN: CE 0085 BU 0359 ZM LN R ZM LN DN ZM LN DN ZM LN DN ZM LN DN ZM LN DN

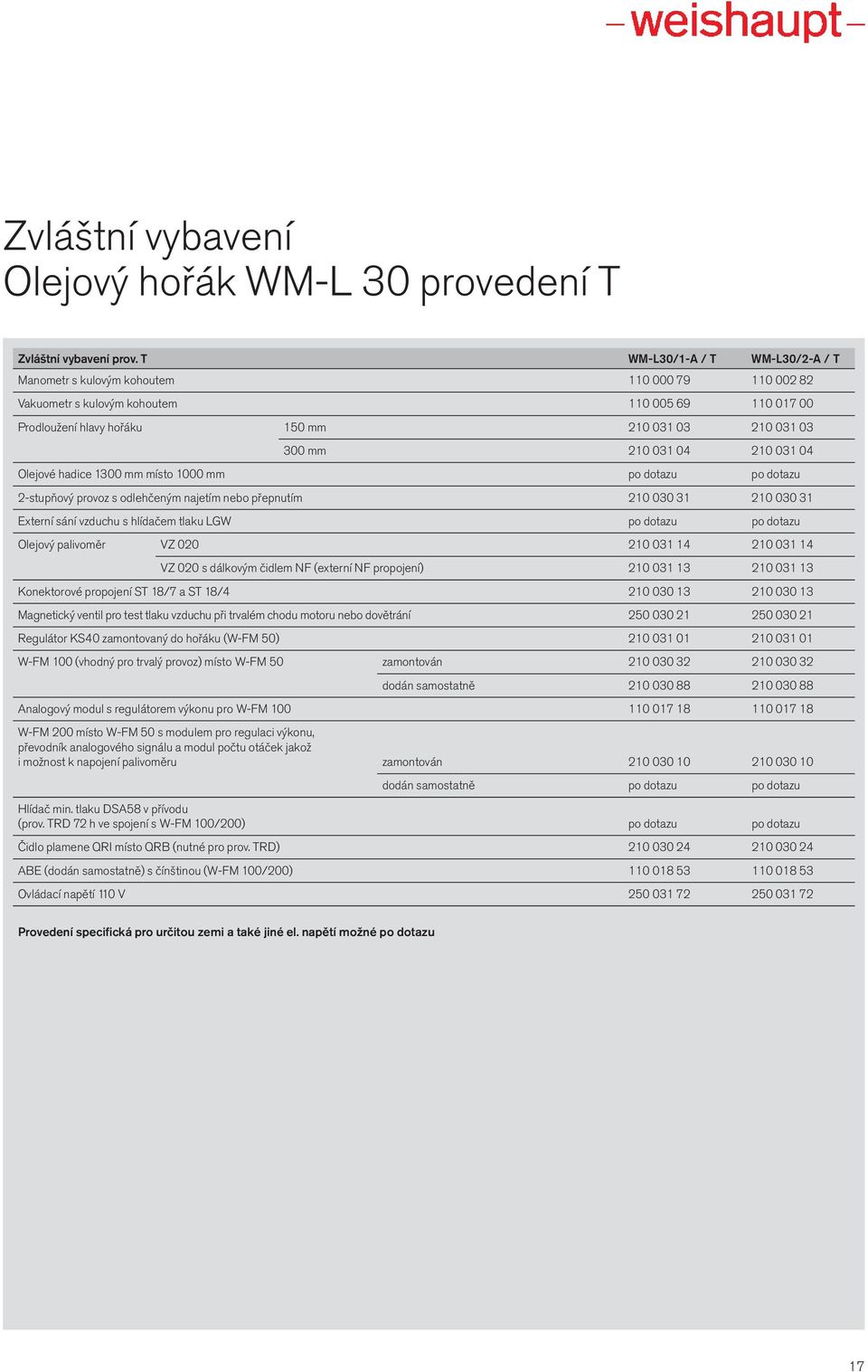

17 Zvláštní vybavení Olejový hořák WM L 30 provedení T Zvláštní vybavení prov. T WM-L30/1-A / T WM-L30/2-A / T Manometr s kulovým kohoutem Vakuometr s kulovým kohoutem Prodloužení hlavy hořáku 150 mm mm Olejové hadice 1300 mm místo 1000 mm po dotazu po dotazu 2 stupňový provoz s odlehčeným najetím nebo přepnutím Externí sání vzduchu s hlídačem tlaku LGW po dotazu po dotazu Olejový palivoměr VZ VZ 020 s dálkovým čidlem NF (externí NF propojení) Konektorové propojení ST 18/7 a ST 18/ Magnetický ventil pro test tlaku vzduchu při trvalém chodu motoru nebo dovětrání Regulátor KS40 zamontovaný do hořáku (W-FM 50) W-FM 100 (vhodný pro trvalý provoz) místo W-FM 50 zamontován dodán samostatně Analogový modul s regulátorem výkonu pro W-FM W-FM 200 místo W-FM 50 s modulem pro regulaci výkonu, převodník analogového signálu a modul počtu otáček jakož i možnost k napojení palivoměru zamontován dodán samostatně po dotazu po dotazu Hlídač min. tlaku DSA58 v přívodu (prov. TRD 72 h ve spojení s W-FM 100/200) po dotazu po dotazu Čidlo plamene QRI místo QRB (nutné pro prov. TRD) ABE (dodán samostatně) s čínštinou (W-FM 100/200) Ovládací napětí 110 V Provedení specifická pro určitou zemi a také jiné el. napětí možné po dotazu 17

18 Zvláštní vybavení Olejový hořák WM L 30 provedení R Zvláštní vybavení prov. R WM-L30/1-A / R WM-L30/2-A / R WM-L30/3-A / R Manometr s kulovým kohoutem na čerpadle Manometr s kulovým kohoutem ve zpátečce Vakuometr s kulovým kohoutem po dotazu po dotazu po dotazu Prodloužení hlavy hořáku 150 mm mm Olejové hadice 1300 mm místo 1000 mm Externí sání vzduchu s hlídačem tlaku LGW po dotazu po dotazu po dotazu Konektorové propojení ST 18/7 a ST 18/ Magnetický ventil pro test hlídače tlaku vzduchu při trvalém chodu motoru nebo dovětrání Regulátor KS40 zamontovaný do hořáku (W-FM 50) W-FM 100 (vhodný pro trvalý provoz) místo W-FM 50 zamontován dodán samostatně po dotazu po dotazu po dotazu Analogový modul s regulátorem výkonu pro W-FM W-FM 200 místo W-FM 50 s modulem pro regulaci výkonu, převodník analogového signálu a modul počtu otáček jakož i možnost napojení palivoměru zamontován dodán samostatně po dotazu po dotazu po dotazu Hlídač min. tlaku DSA58 v přívodu po dotazu po dotazu po dotazu (prov. TRD 72 h ve spojení s W-FM 100/200) Čidlo plamene QRI místo QRB (nutné pro prov. TRD) Regulace otáček s měničem kmitočtu zamontovaným na hořáku Regulace otáček pro samostaně dodaný měnič kmitočtu (FU z příslušenství) (vyžadován W-FM 200) ABE (dodán samostatně) s čínštinou (W-FM 100/200) Ovládací napětí 110 V Provedení specifická pro určitou zemi a také jiné el. napětí možné po dotazu 18

19 Zvláštní vybavení Plynový hořák WM G 30 provedení ZM Zvláštní vybavení prov. ZM WM-G30/1-A WM-G30/2-A WM-G30/3-A Prodloužení hlavy hořáku o 150 mm o 300 mm Magnetický ventil pro test hlídače tlaku vzduchu při trvalém chodu motoru nebo dovětrání Hlídač max. tlaku plynu (W-MF závitový) GW 50 A6/ R 3/4 až R 1 1/2 GW 150 A6/ GW 500 A6/ Hlídač max. tlaku plynu (DMV závitový) GW 50 A6/ R 2 GW 150 A6/ GW 500 A6/ Hlídač max. tlaku plynu (DMV přírubový) GW 50 A6/ GW 150 A6/ GW 500 A6/ Konektorové propojení St 18/7 a 18/4 (W-FM 50/100/200) Externí sání vzduchu s hlídačem LGW po dotazu po dotazu po dotazu Regulátor KS40 zamontovaný do hořáku W-FM 100 (vhodný pro trvalý provoz) místo W-FM 50 zamontován dodán samostatně Analogový modul s regulátorem výkonu pro W-FM W-FM 200 místo W-FM 50 s modulem pro regulaci výkonu, Převodník analogového signálu a modul počtu otáček jakož i možnost napojení palivoměru zamontován dodán samostatně po dotazu po dotazu po dotazu Regulace otáček s měničem kmitočtu zanontovaným na hořáku (vyžadován W-FM 50 nebo 200) Regulace otáček pro samostaně dodaný měnič kmitočtu (FU z příslušenství) (W-FM 200 vyžadován) ABE (dodán samostatně) s čínštinou (W-FM 100/200) Ovládací napětí 110 V Provedení specifická pro určitou zemi a také jiné el. napětí možné po dotazu 19

20 Zvláštní vybavení Dvoupalivový hořák WM GL 30 prov. ZM T Zvláštní vybavení prov. ZM-T WM-GL30/1-A WM-GL30/2-A Prodloužení hlavy hořáku o 150 mm o 300 mm Magnetický ventil pro test hlídače tlaku vzduchu při trvalém chodu motoru nebo dovětrání Hlídač max. tlaku plynu (W-MF závitový) GW 50 A6/ R 3/4 až R 1 1/2 GW 150 A6/ GW 500 A6/ Hlídač max. tlaku plynu (DMV závitový) R 2 GW 50 A6/ GW 150 A6/ GW 500 A6/ Hlídač max. tlaku plynu (DMV přírubový) GW 50 A6/ GW 150 A6/ GW 500 A6/ Konektorové propojení St 18/7 a ST 18/4 (W-FM 54) Konektorové propojení St 18/7 (W-FM 100/200) Externí sání vzduchu s hlídačem LGW po dotazu po dotazu Olejové hadice 1300 mm místo 1000 mm Olejoměr VZ20 zamontován po dotazu po dotazu Olejoměr VZO20 s dálkovým čidlem NF a externí kabelové propojení po dotazu po dotazu W-FM 100 (vhodný pro trvalý provoz) místo W-FM 54 s modulem pro regulaci výkonu a převodníkem analogového signálu zamontován dodán samostatně po dotazu po dotazu Analogový modul pro regulátor výkonu W-FM W-FM 100 (vhodný pro trvalý provoz) místo W-FM 54 s modulem pro regulaci výkonu a převodníkem analogového signálu zamontován dodán samostatně po dotazu po dotazu Hlídač min. tlaku DSA58 v přívodu (prov. TRD 72h ve spojení s W-FM 100/200) Regulace otáček s měničem kmitočtu zamontována na hořáku ) Regulace otáček pro měnič kmitočtu dodána samostatně (FU z příslušenství) (vyžadován W-FM 200) ) ) ABE (dodán samostatně) s čínštinou (W-FM 100/200) Ovládací napětí 110 V (W-FM 100/200) (W-FM 54) po dotazu po dotazu Provedení specifická pro určitou zemi a také jiné el. napětí možné po dotazu 1) Provoz FU prov. ZM-T: doporučuje se stupňovou regulaci olejové části zásadně provozovat se 100% počtem otáček 20

21 Zvláštní vybavení Dvoupalivový hořák WM GL 30 prov. ZM R Zvláštní vybavení prov. ZM-R WM-GL30/1-A WM-GL30/2-A WM-GL30/3-A Prodloužení hlavy hořáku o 150 mm o 300 mm Magnetický ventil pro test hlídače tlaku vzduchu při trvalém chodu motoru nebo dovětrání Hlídač max. tlaku plynu (W-MF závitový) GW 50 A6/ R 3/4 až R 1 1/2 GW 150 A6/ GW 500 A6/ Hlídač max. tlaku plynu (DMV závitový) R 2 GW 50 A6/ GW 150 A6/ GW 500 A6/ Hlídač max. tlaku plynu (DMV přírubový) GW 50 A6/ GW 150 A6/ GW 500 A6/ Konektorové propojení ST 18/7 a ST 18/4 (W-FM 54/100/200) Externí sání vzduchu s hlídačem tlaku LGW po dotazu po dotazu po dotazu Olejové hadice 1300 mm místo 1000 mm po dotazu W-FM 100 (vhodný pro trvalý provoz) místo W-FM 54 zamontován dodán samostatně po dotazu po dotazu po dotazu Analogový modul s regulátorem výkonu pro W-FM W-FM 200 místo W-FM 54 s modulem pro regulaci výkonu, převodník analogového signálu a modul regulace otáček jakož i možnost k napojení palivoměru zamontován dodán samostatně po dotazu po dotazu po dotazu Hlídač min. tlaku DSA58 v přívodu (vyžadován W-FM 54 nebo 200) po dotazu po dotazu po dotazu Regulace otáček s měničem kmitočtu zamontována na hořáku (vyžadován W-FM54 nebo 200) ) Regulace otáček pro samostatně dodaný měnič kmitočtu (FU z příslušenství) (vyžadován W-FM 200) ) ) ) ABE (dodáno samostatně) s čínštinou (W-FM 100/200) Ovládací napětí 110 V (W-FM 100/200) (W-FM 54) po dotazu po dotazu po dotazu Provedení specifická pro určitou zemi a také jiné el. napětí možné po dotazu 1) Provoz FU prov. ZM-R: krajní podmínky pro regulovanou olejovou část Kmitočet : minimum 35 Hz Rozsah regulace: max. 1 : 3 21

22 Zvláštní vybavení Plynový hořák WM G 30 provedení ZM LN Zvláštní vybavení prov. ZM-LN WM-G30/1-A WM-G30/2-A WM-G30/3-A Prodloužení hlavy hořáku o 150 mm po dotazu po dotazu po dotazu o 300 mm po dotazu po dotazu po dotazu Magnetický ventil pro test hlídače tlaku vzduchu při trvalém chodu motoru nebo dovětrání Hlídač max. tlaku plynu (W-MF závitový) R 3/4 až R 1 1/2 GW 50 A6/ GW 150 A6/ GW 500 A6/ Hlídač max. tlaku plynu (DMV závitový) R 2 GW 50 A6/ GW 150 A6/ GW 500 A6/ Hlídač max. tlaku plynu (DMV přírubový) GW 50 A6/ GW 150 A6/ GW 500 A6/ Konektorové propojení ST 18/7 a ST 18/4 (W-FM 50/100/200) Externí sání vzduchu s hlídačem tlaku LGW po dotazu po dotazu W-FM 100 (vhodný pro trvalý provoz) místo W-FM 50 zamontován dodán samostatně Analogový modul s regulátorem výkonu pro W-FM W-FM 200 místo W-FM 50 s modulem pro regulaci výkonu, převodník analogového signálu a modul regulace otáček jakož i možnost k napojení palivoměru zamontován dodán samostatně po dotazu po dotazu po dotazu Regulace otáček s měničem kmitočtu zamontována na hořáku (vyžadován W-FM 50 nebo 200) Regulace otáček s měničem kmitočtu dodaným samostatně (FU z příslušenství) (vyžadován W-FM 200) ABE (dodáno samostatně) s čínštinou (W-FM 100/200) Ovládací napětí 110 V Provedení specifická pro určitou zemi a také jiné el. napětí možné po dotazu 22

23 Technické údaje Olejový hořák Olejový hořák provedení T WM-L30/1-A WM-L30/2-A Motor hořáku 1) Typ Weishaupt WM D 132/120 2/7K5 WM D 132/170 2/10K0 Jmenovitý výkon kw 7,5 10 Jmenovitý proud A Ochranný spínač motoru 2) Typ (např.) MS MS nebo jištění motoru 2) (s nadproudovým spouštěčem) A minimálně 25 A gl/t (externě) 35 A gl/t (externě) Počet otáček (50 Hz) 1/min Manager hořáku Typ W-FM 50 W-FM 50 Servopohon Vzduch Typ STE50 STE50 Třída NO x podle EN Hmotnost kg cca 145 cca 145 Čerpadlo namontované Typ J7 TA2 Max. výkon čerpadla l/h Olejové hadice DN/délka 13/ /1000 Olejový hořák provední R WM-L30/1-A WM-L30/2-A WM-L30/3-A Motor hořáku 1) Typ Weishaupt WM D 132/120 2/7K5 WM D 132/170 2/10K0 WM D 132/210 2/14K2 Jmenovitý výkon kw 7, ,2 Jmenovitý proud A ,5 Ochranný spínač motoru 2) Typ (z. B.) MS MS MS nebo jištění motoru 2) (s nadproudovým spouštěčem) A minimal 25A gl/t (externě) 35A gl/t (externě) 50A gl/t (externě) Počet otáček (50 Hz) 1/min Manager hořáku Typ W-FM 50 W-FM 50 W-FM 50 Servopohon Vzduch/Olej Typ STE50 STE50 STE50 Třída NO x podle EN Hmotnost kg cca 155 cca 155 cca 175 Čerpadlo namontované Typ TA3 TA4 TA5 Max. výkon čerpadla l/h Olejové hadice DN/délka 20/ / /1300 1) Od poloviny roku 2011 (Elektromotory splňují úrověň účinnosti IE2 podle ustanovení EU (EG) Nr. 40/2009). 2) Od poloviny roku 2011 Potřebná ochrana motoru může být zvolena a realizována pomocí spínače motoru (připraveno stavbou v rozvaděči), nebo pomocí integrovaného nadproudového spouštěče (viz zvláštní vybavení). Napětí a kmitočet: Hořáky jsou sériově vybaveny pro třífázový střídavý proud (D) 400V, 3~, 50 Hz. Jiná napětí a kmitočty po dotazu. Motor hořáku ve standardním provedení: Třída izolace F, krytí IP

24 Technické údaje Plynový a dvoupalivový hořák Plynový hořák WM-G30/1-A WM-G30/2-A WM-G30/3-A Motor hořáku 1) 2) Typ Weishaupt WM D 132/120 2/7K5 WM D 132/170 2/10K0 WM D 132/210 2/14K2 Jmenovitý výkon kw 7, ,2 Jmenovitý proud A ,5 Ochranný spínač motoru 2) Typ (z. B.) MS MS MS nebo jištění motoru 2) (s nadproudovým spouštěčem) A minimálně 25A gl/t (externě) 35A gl/t (externě) 50A gl/t (externě) Počet otáček (50 Hz) 1/min Manager hořáku Typ W-FM 50 W-FM 50 W-FM 50 Servopohon Vzduch/Plyn Typ STE50 STE50 STE50 Třída NO x podle EN 676 ZM / ZM LN 2 / 3 2 / 3 2 / 3 Hmotnost (bez plynových armatur) kg kg cca 145 cca 145 cca 165 Dvoupalivový hořák prov. ZM-T WM-GL30/1-A WM-GL30/2-A Motor hořáku 1) 2) Typ Weishaupt WM D 132/120 2/7K5 WM D 132/170 2/10K0 Jmenovitý výkon kw 7,5 10 Jmenovitý proud A Ochranný spínač motoru 2) Typ (např.) MS MS nebo jištění motoru 2) (s nadproudovým spouštěčem) A minimálně 25 A gl/t (externě) 35 A gl/t (externě) Počet otáček (50 Hz) 1/min Manager hořáku Typ W-FM 54 W-FM 54 Servopohon Vzduch/Plyn Typ STE50 STE50 Třída NO x EN 267 / EN Hmotnost (bez plynových armatur) kg cca 160 cca 160 Namontované čerpadlo Typ J7 TA2 Maximální výkon čerpadla l/h Olejové hadice DN/délka 13/ /1000 Dvoupalivový hořák provedení ZM-R WM-GL30/1-A WM-GL30/2-A WM-GL30/3-A Motor hořáku 1) 2) Typ Weishaupt WM D 132/120 2/7K5 WM D 132/170 2/10K0 WM D 132/210 2/14K2 Jmenovitý výkon kw 7, ,2 Jmenovitý proud A ,5 Ochranný spínač motoru 2) Typ (z. B.) MS MS MS nebo jištění motoru 2) (s nadproudovým spouštěčem) A minimálně 25A gl/t (externě) 35A gl/t (externě) 50A gl/t (externě) Počet otáček (50 Hz) 1/min Manager hořáku Typ W-FM 54 W-FM 54 W-FM 54 Servopohon Vzduch/Plyn/Olej Typ STE50 STE50 STE50 Třída NO x podle EN 267 / EN Hmotnost (bez plynových armatur) kg cca 170 cca 170 cca 190 Namontované čerpadlo Typ TA3 TA4 TA5 Maximální výkon čerpadla l/h Olejové hadice DN/délka 20/ / /1300 1) Od poloviny roku 2011 (Elektromotory splňují úrověň účinnosti IE2 podle ustanovení EU (EG) Nr. 640/2009). 2) Od poloviny roku 2011 Potřebná ochrana motoru může být zvolena a realizována pomocí ochranného spínače motoru (připraveno stavbou v rozvaděči), nebo pomocí integrovaného nadproudového spouštěče (viz zvláštní vybavení). Napětí a kmitočet: Hořáky jsou sériově vybaveny pro třífázový střídavý proud (D) 400V, 3~, 50 Hz. Jiná napětí a kmitočty po dotazu. Motor hořáku ve standardním provedení: Třída izolace F, krytí IP

25 Funkční schéma Funkční schéma plynu Funkční schéma oleje W-FM 50/100/200 W-FM 54 Provedení (ZM-)T P P P a a Kulový kohout * 2 Plynový filtr * 3 Regulátor tlaku (ND) nebo (HD) * 4 Hlídač min. tlaku plynu 4a Hlídač max. tlaku plynu (při TRD) * 5 Dvojitý magnetický ventil (DMV) 6 Plynová regulační klapka 7 Manometr s tlačítkovým kohoutem * 8 Hlídač tlaku plynu (KT) 9 Hořák * Není zahrnuto v ceně hořáku P 1 Kulový kohout * 2 Plynový filtr * 3 Regulátor tlaku (ND) nebo (HD) * 4a Hlídač max. tlaku plynu 5 Dvojitý magnetický ventil (DMV) 6 Plynová regulační klapka 7 Manometr s tlačítkovým kohoutem * 8 Hlídač tlaku plynu min/kt 9 Hořák P P 1 Pojistný magnetický ventil 2 Magnetický ventil stupeň 1 3 Magnetický ventil stupeň 2 4 Magnetický ventil stupeň 3 5 Olejové čerpadlo namontované na hořáku 6 Trysková hlava s 3 tryskami rozprašujícími olej 7 Hlídač tlaku v přívodu (možnost) Provedení (ZM-)R P 2 Uspořádání armatur U kotlů s vyklápěcími vraty kotle se armatury musí montovat naproti straně kloubového zavěšení vrat. Kompenzátor Pro zajištění montáže plynových armatur bez pnutí se doporučuje navíc montáž kompenzátoru. Místo rozpojení v plynovém potrubí K vyklápění kotlových vrat topného zařízení musí být v plynovém potrubí k dispozici rozpojovací místo. Hlavní plynové potrubí se nejlépe rozpojí na kompenzátoru. Podepření skupiny armatur Podepření plynových armatur musí být provedeno odborně podle podmínek na místě instalace. Různé komponenty k podepření plynových armatur viz seznam příslušenství weishaupt. Plynoměr K uvedení do provozu musí být instalován plynoměr k měření spotřeby plynu. Termický pojistný uzávěr (TAE) možný pokud je předepsán Při závitových armaturách je integrován do kulového kohoutu. Při přírubových armaturách je to samostatný montážní díl před kulovým kohoutem s těsněním HTB P 1 Zachycovač nečistot 2 Magnetický ventil v přívodu bez proudu uzavřen 3 Magnetický ventil ve zpátečce bez proudu uzavřen 4 Trysková hlava s regulovanou tryskou 5 Olejové čerpadlo namontované na hořáku 6 Regulátor oleje 7 Hlídač tlaku ve zpátečce 8 Hlídač tlaku v přívodu (možnost) M 4 25

26 Rozměry l 2 l 4 b 1 r1 d1 b3 h 4 h1 d2 b4 h 3 h 5 I5 h2 r2 8 mm b2 Přírubové připojení podle DIN EN Externí sání vzduchu I3 I 1 Typ Rozměry v mm hořáku l 1 l 2 l 3 l 4 l 5 b 1 b 2 b 3 b 4 h 1 h 2 h 3 h 4 h 5 WM-L30/1 T WM-L30/2 T WM-L30/1 R WM-L30/2 R WM-L30/3 R WM-G30/1 ZM WM-G30/2 ZM WM-G30/3 ZM WM-GL30/1 ZM-T WM-GL30/2 ZM-T WM-GL30/1 ZM-R WM-GL30/2 ZM-R WM-GL30/3 ZM-R WM-G30/1 ZM-LN WM-G30/2 ZM-LN WM-G30/3 ZM-LN Rozměry jsou cca údaje. Změny vyhrazeny v rámci dalšího vývoje. 26
