Technická specifikace oken

Rozměr: px
Začít zobrazení ze stránky:

Download "Technická specifikace oken"

Transkript

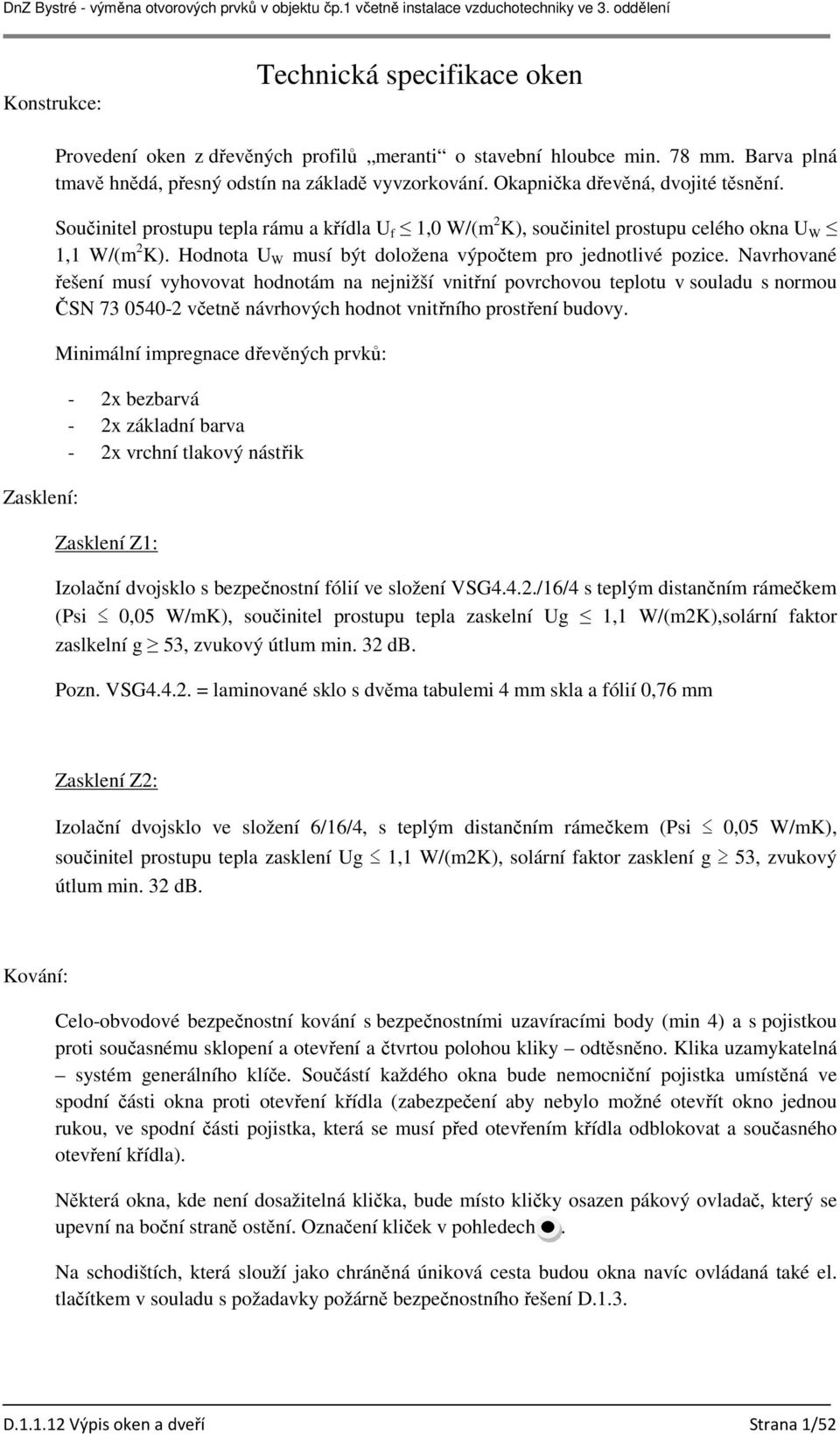

1 Konstrukce: Technická specifikace oken Zasklení: Provedení oken z dřevěných profilů meranti o stavební hloubce min. 78 mm. Barva plná tmavě hnědá, přesný odstín na základě vyvzorkování. Okapnička dřevěná, dvojité těsnění. Součinitel prostupu tepla rámu a křídla U f 1,0 W/(m 2 K), součinitel prostupu celého okna U W 1,1 W/(m 2 K). Hodnota U W musí být doložena výpočtem pro jednotlivé pozice. Navrhované řešení musí vyhovovat hodnotám na nejnižší vnitřní povrchovou teplotu v souladu s normou ČSN včetně návrhových hodnot vnitřního prostření budovy. Minimální impregnace dřevěných prvků: - 2x bezbarvá - 2x základní barva - 2x vrchní tlakový nástřik Zasklení Z1: Izolační dvojsklo s bezpečnostní fólií ve složení VSG4.4.2./16/4 s teplým distančním rámečkem (Psi 0,05 W/mK), součinitel prostupu tepla zaskelní Ug 1,1 W/(m2K),solární faktor zaslkelní g 53, zvukový útlum min. 32 db. Pozn. VSG = laminované sklo s dvěma tabulemi 4 mm skla a fólií 0,76 mm Zasklení Z2: Izolační dvojsklo ve složení 6/16/4, s teplým distančním rámečkem (Psi 0,05 W/mK), součinitel prostupu tepla zasklení Ug 1,1 W/(m2K), solární faktor zasklení g 53, zvukový útlum min. 32 db. Kování: Celo-obvodové bezpečnostní kování s bezpečnostními uzavíracími body (min 4) a s pojistkou proti současnému sklopení a otevření a čtvrtou polohou kliky odtěsněno. Klika uzamykatelná systém generálního klíče. Součástí každého okna bude nemocniční pojistka umístěná ve spodní části okna proti otevření křídla (zabezpečení aby nebylo možné otevřít okno jednou rukou, ve spodní části pojistka, která se musí před otevřením křídla odblokovat a současného otevření křídla). Některá okna, kde není dosažitelná klička, bude místo kličky osazen pákový ovladač, který se upevní na boční straně ostění. Označení kliček v pohledech. Na schodištích, která slouží jako chráněná úniková cesta budou okna navíc ovládaná také el. tlačítkem v souladu s požadavky požárně bezpečnostního řešení D.1.3. D Výpis oken a dveří Strana 1/52

2 Kotvení a těsnění oken vůči stavebnímu otvoru: Rámy oken budou kotveny pozinkovanými rámovými kotvami (zákaz používání turbošroubů). Kotvy osadit do 200 mm od každého rohu okna a pak každých max. 700 mm. Spára v napojení na okolní konstrukce ostění nebo oken musí být po celém obvodu okna (i pod parapetem) provedena podle požadavků ČSN :2011 a vyhlášky 148/2007 Sb., to znamená zevnitř parotěsně a z venku vodovzdorně a paropropustně řešit pomocí PU pěny, která nahrazuje použití okenních pásek. Technické vlastnosti PU pěny: Akustické vlastnosti: Základ: polyuretan Hustota kg/m dle ISO 7390 Izolační hodnota mw/m.k dle DIN Součinitel tepelné vodivosti λ W/mK 0,035 dle ČSN Rozměrová stabilita % ±5 Nasákavost kg/m2 0,03 ČSN EN 1609 Ekvivalentní difúzní tloušťka sd m 0,19 ČSN EN Faktor difúzního odporu µ 4,2 ČSN EN Propustnost vodní páry g/m2/den 110 ČSN EN Těsnost proti vzduchu třída 4 Těsnost proti vodě 9A (600Pa) Provedení oken musí vyhovovat ČSN a ČSN EN a musí být v souladu se zákonem 502/200 Sb. O ochraně zdraví před nepříznivými účinky zvuku a vibrací. Dělící příčle: Dřevěné, šíře 32 mm, lepené na sklo z interiéru i exteriéru. Materiál a impregnace stejná jako u okna. Samozavírač: Variabilní síla zavírání, nastavitelná rychlost zavírání, možnost zpožděného zavírání, maximální rozměry těla zavírače 50/60/300 mm. Venkovní síť: Hliníkové profily s "límcem" spojované pomocí plastových rohů. Síťovina je v rámečku upevněna pomocí plastové zamykací vložky. Připevnění na okno je zabezpečeno prostřednictvím otočných příchytek (obrtlíků). D Výpis oken a dveří Strana 2/52

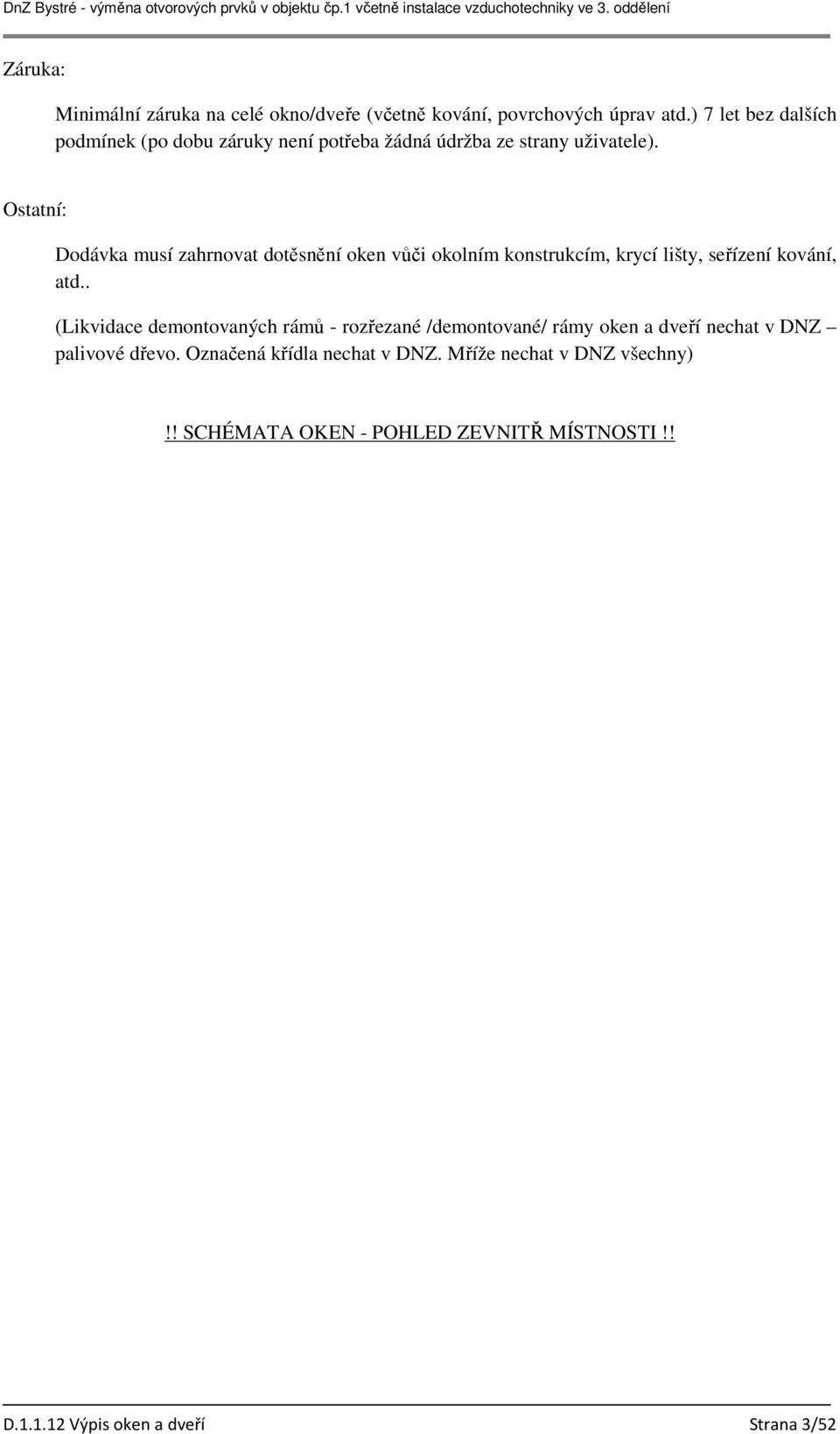

3 Záruka: Minimální záruka na celé okno/dveře (včetně kování, povrchových úprav atd.) 7 let bez dalších podmínek (po dobu záruky není potřeba žádná údržba ze strany uživatele). Ostatní: Dodávka musí zahrnovat dotěsnění oken vůči okolním konstrukcím, krycí lišty, seřízení kování, atd.. (Likvidace demontovaných rámů - rozřezané /demontované/ rámy oken a dveří nechat v DNZ palivové dřevo. Označená křídla nechat v DNZ. Mříže nechat v DNZ všechny)!! SCHÉMATA OKEN - POHLED ZEVNITŘ MÍSTNOSTI!! D Výpis oken a dveří Strana 3/52

4 TABULKA OKEN A DVEŘÍ 1.NP 1A 2300 x 2630 mm 1 ks - Materiál: viz technické standardy - Zasklení: varianta Z2 - Ostění: mramor (demontáž a zpětná montáž) - Vnitřní parapet: 220 mm, stávající dlažba, nová dlažba (obdobný materiál a barva) - Prvek složen ze dvou dílů - Ostatní: klička 2A 2850 x 4600 mm 1 ks - Materiál: viz technické standardy - Ostění: mramor 150 mm (demontáž a zpětná montáž) - Vnitřní parapet: Mramorová dlažba (demontáž a zpětná montáž) - Prvek složen ze dvou dílů - Ostatní: demontáž a zpětná montáž otopného tělesa před oknem 2B 2850 x 4020 mm 1 ks - Materiál: viz technické standardy - Ostění: mramor 150 mm (demontáž a zpětná montáž) - Vnitřní parapet: Mramorová dlažba (demontáž a zpětná montáž) - Prvek složen ze dvou dílů - Ostatní: demontáž a zpětná montáž otopného tělesa před oknem D Výpis oken a dveří Strana 4/52

5 2C; 2D 2200 x 4020 mm 1 ks; 1 ks - Materiál: viz technické standardy - Ostění: mramor 150 mm (demontáž a zpětná montáž) - Vnitřní parapet: Mramorová dlažba (demontáž a zpětná montáž) - Prvek složen ze dvou dílů - Ostatní: demontáž a zpětná montáž otopného tělesa před oknem 2E x 4040 mm 1ks - Materiál: viz technické standardy - Ostění: mramor 150 mm (demontáž a zpětná montáž) - Vnitřní parapet: Mramorová dlažba (demontáž a zpětná montáž) - Prvek složen ze dvou dílů 2F x 4020 mm 1ks - Materiál: viz technické standardy - Ostění: mramor 150 mm (demontáž a zpětná montáž) - Vnitřní parapet: Mramorová dlažba (demontáž a zpětná montáž) - Prvek složen ze dvou dílů - Ostatní: součástí je dveřní portál (demontáž a montáž zajistí uživatel) D Výpis oken a dveří Strana 5/52

6 2G x 4050 mm 1ks - Materiál: viz technické standardy - Ostění: mramor 150 mm (demontáž a zpětná montáž) - Vnitřní parapet: Mramorová dlažba (demontáž a zpětná montáž) - Prvek složen ze dvou dílů 2H;2I x 4050 mm 1ks; 1ks - Materiál: viz technické standardy - Zasklení Z1 - Ostění: omítka, šířka 490 mm - Vnitřní parapet: dřevo 490 x 2600 mm - klička D Výpis oken a dveří Strana 6/52

7 3A x 1910 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 800 mm - Vnitřní parapet: dřevo 800 x 1430 mm, zevnitř, klička 2x, síť horní 1/3, likvidaci uživatel 5A;5B;5C x 1910 mm 1ks;1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 560 mm - Vnitřní parapet: dřevo 560 x 1430 mm, - Ostatní: klička 2x, dělící příčka lepená zvenku, zevnitř, likvidaci demontovaných rámů včetně křídel zajistí uživatel 6A x 1910 mm 1ks - Materiál: viz technické standardy - Zasklení Z1 zvenku - Ostění: omítka, šířka 570 mm - Vnitřní parapet: dřevo 570 x 1430 mm, - Venkovní parapet: přechodová zevnitř, klička zámek 2x, likvidaci uživatel D Výpis oken a dveří Strana 7/52

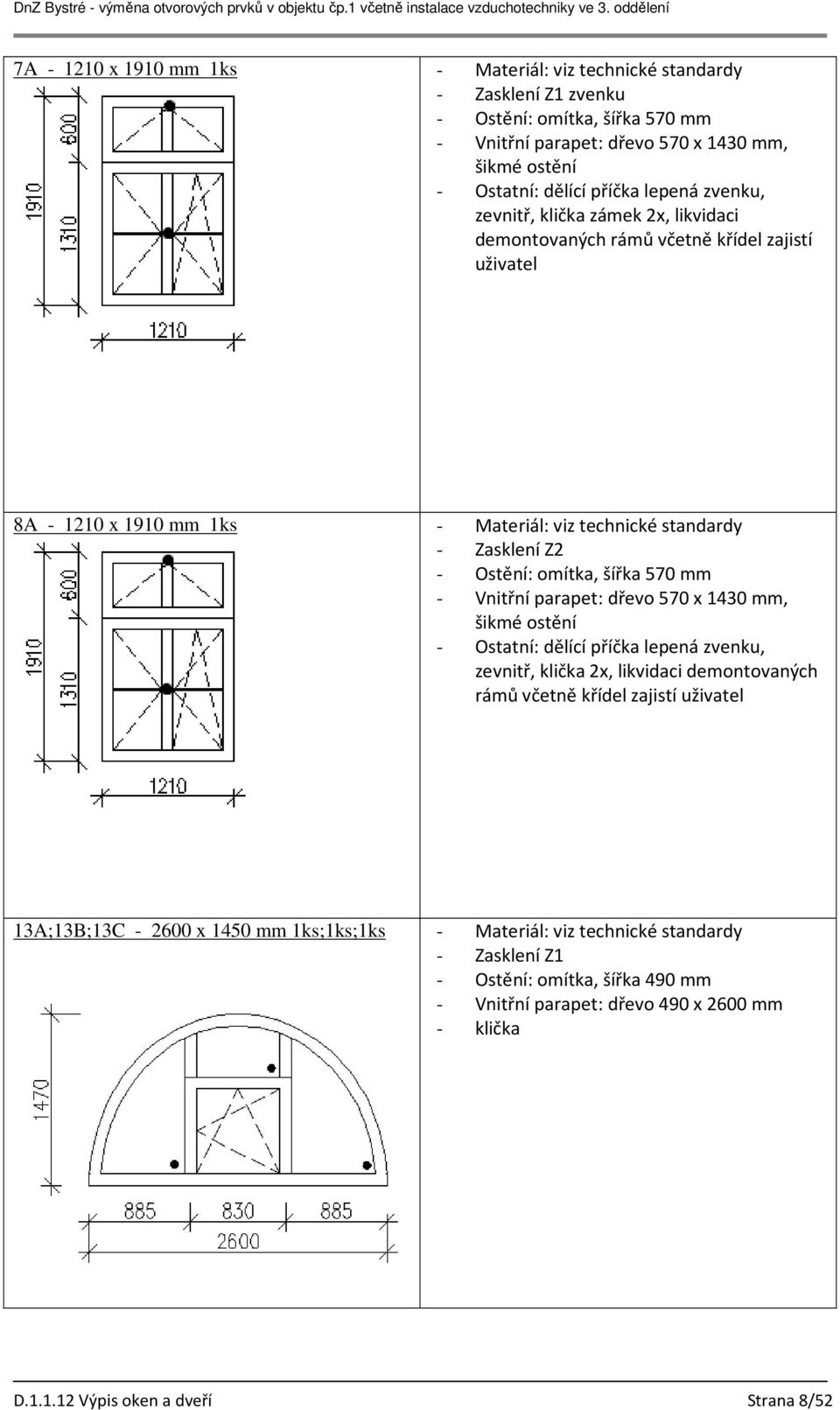

8 7A x 1910 mm 1ks - Materiál: viz technické standardy - Zasklení Z1 zvenku - Ostění: omítka, šířka 570 mm - Vnitřní parapet: dřevo 570 x 1430 mm, zevnitř, klička zámek 2x, likvidaci uživatel 8A x 1910 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 570 mm - Vnitřní parapet: dřevo 570 x 1430 mm, zevnitř, klička 2x, likvidaci demontovaných rámů včetně křídel zajistí uživatel 13A;13B;13C x 1450 mm 1ks;1ks;1ks - Materiál: viz technické standardy - Zasklení Z1 - Ostění: omítka, šířka 490 mm - Vnitřní parapet: dřevo 490 x 2600 mm - klička D Výpis oken a dveří Strana 8/52

9 13D x 2080 mm 1ks - Materiál: viz technické standardy - Zasklení Z1 - Ostění: omítka - Dveře prosklené, klika FAB, 1/3 dole plné (výplň) 15A x 1150 mm 1ks - Materiál: viz technické standardy - Zasklení Z1 - Ostění: omítka, šířka 980 mm - Vnitřní parapet: dlažba 980 x 1700 mm, zevnitř, jedna prosklená výplň nahrazena plnou výplň + otvor pro ventilátor (ventilátor součástí dodávky), klička zámek 16A x 1190 mm 1ks - Materiál: viz technické standardy - Zasklení Z1 - Ostění: omítka, šířka 490 mm - Vnitřní parapet: dlažba 490 x 1500 mm, zevnitř, klička zámek 17A x 1190 mm 1ks - Materiál: viz technické standardy - Zasklení Z1 - Ostění: omítka, šířka 340 mm - Vnitřní parapet: dlažba 340 x 1430 mm, zevnitř, klička zámek D Výpis oken a dveří Strana 9/52

10 18A x 1190 mm 1ks - Materiál: viz technické standardy - Zasklení Z1 - Ostění: omítka, šířka 690 mm - Vnitřní parapet: dlažba 690 x 1460 mm, zevnitř, klička zámek 19A x 1190 mm 1ks - Materiál: viz technické standardy - Zasklení Z1 - Ostění: omítka, šířka 180 mm - Vnitřní parapet: dlažba 180 x 1430 mm, zevnitř, klička zámek 19B x 1190 mm - Stávající otvor zazdít a osadit 3x protidešťové žaluzie 400x400 mm - zapravit venkovní a vnitřní fasádu 2J x 2120 mm 1ks - Materiál: viz technické standardy - Horní výplň sklo kůra 2x 280x1090 mm, spodní výplň plná 2x280x540 mm - Ostění: omítka - Ostatní: samozavírač, likvidaci uživatel D Výpis oken a dveří Strana 10/52

11 2K x 1170 mm 1ks - Materiál: viz technické standardy - Zasklení Z1 - Ostění: omítka, šířka 690 mm - Vnitřní parapet: dlažba 690 x 1460 mm, - Ostatní: klička 81A x 3550 mm 1ks - Materiál: viz technické standardy - Ostění: omítka + soklík dlažba - Vnitřní parapet D Výpis oken a dveří Strana 11/52

12 81B x 1900 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 270 mm - Vnitřní parapet: mramor 270 mm (demontáž a zpětná montáž) zevnitř, 2x klička, likvidaci demontovaných rámů včetně křídel zajistí uživatel 81C x 3170 mm 1ks - Materiál: viz technické standardy - Ostění: omítka + soklík - Vnitřní parapet 81D x 3830 mm 1ks - Materiál: viz technické standardy - Ostění: omítka - Vnitřní parapet - Ostatní: dveřní portál demontáž a montáž zajistí uživatel 81E x 3830 mm 1ks - Materiál: viz technické standardy D Výpis oken a dveří Strana 12/52

13 - Ostění: omítka + sokl - Vnitřní parapet - Ostatní: demontáž a zpětná montáž otopného tělesa před oknem 81F x 3790 mm 1ks - Materiál: viz technické standardy - Ostění: omítka + sokl - Vnitřní parapet 81G x 3810 mm 1ks - Materiál: viz technické standardy - Ostění: omítka + sokl - Vnitřní parapet - Ostatní: demontáž a zpětná montáž otopného tělesa před oknem 81H x 3800 mm 1ks - Materiál: viz technické standardy D Výpis oken a dveří Strana 13/52

14 - Ostění: omítka + sokl - Vnitřní parapet - Ostatní: demontáž a zpětná montáž otopného tělesa před oknem 81I;81J;81K x 3810 mm 1ks;1ks;1ks - Materiál: viz technické standardy - Ostění: omítka + sokl - Vnitřní parapet - Ostatní: demontáž a zpětná montáž otopného tělesa před oknem 81L x 3800 mm 1ks - Materiál: viz technické standardy - Ostění: omítka + sokl - Vnitřní parapet - Ostatní: demontáž a zpětná montáž otopného tělesa před oknem 81M x 3780 mm 1ks - Materiál: viz technické standardy D Výpis oken a dveří Strana 14/52

15 - Ostění: omítka + sokl - Vnitřní parapet - Ostatní: dveřní portál 800 mm + samozavírač 81N x 3810 mm 1ks - Materiál: viz technické standardy - Ostění: omítka + sokl - Vnitřní parapet - Ostatní: demontáž a zpětná montáž otopného tělesa před oknem 81O x 3790 mm 1ks - Materiál: viz technické standardy - Ostění: omítka - Vnitřní parapet 81P x 3800 mm 1ks - Materiál: viz technické standardy D Výpis oken a dveří Strana 15/52

16 - Ostění: omítka - Vnitřní parapet - Ostatní: demontáž a zpětná montáž otopného tělesa před oknem 81Q x 2300 mm 1ks - Materiál: viz technické standardy - Plné - Ostění: omítka - Ostatní: dveře + samozavírač, otvíravé ven, likvidaci demontovaných rámů včetně křídel zajistí uživatel 81R;81S x 1900 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 600 mm - Vnitřní parapet: mramor 600 x 1670 mm (demontáž a zpětná montáž) zevnitř, klička 2x, likvidaci demontovaných rámů včetně křídel zajistí uživatel - Elektrické ovládání okna na tlačítko v souladu s požadavky PBŘ (D.1.3) 81T;81U x 1150 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka - Vnitřní parapet mramor (demontáž a zpětná montáž) D Výpis oken a dveří Strana 16/52

17 zevnitř, otvírání na bok na páku (levá+pravá) - Elektrické ovládání okna na tlačítko v souladu s požadavky PBŘ (D.1.3) 82A;82B x 1910 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: obklad dřevo 400 mm - Vnitřní parapet: mramor 660 x 1300 mm (demontáž a zpětná montáž) zevnitř, klička zámek, nemocniční pojistka, síť celé okno, likvidaci demontovaných rámů včetně křídel zajistí uživatel, klička v horních oknech (82 B vpravo, 82 A vlevo, dolů) 83A;83B;83C;83D x 1910 mm 1ks;1ks;1ks;1ks - Materiál: viz technické standardy - Ostění: obklad dřevo 400 mm - Vnitřní parapet: mramor 520 x 1300 mm (demontáž a zpětná montáž) zevnitř, klička zámek, nemocniční pojistka, stejný zámek pro všechny okna, síť celé okno, likvidaci demontovaných rámů včetně křídel zajistí uživatel, klička v horních oknech (83D, B vpravo, 83C, A vlevo, pozice kličky při zavřeném okně směrem dolů) 84A;84B x 1910 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: obklad 800 mm - Vnitřní parapet: mramor 540 x 1340 mm (demontáž a zpětná montáž) zevnitř, venkovní síť celá, klička, likvidaci uživatel, klička v horních oknech (84 B vpravo, 84 A vlevo, pozice kličky při zavřeném okně směrem dolů) 85A;85B x 1910 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: obklad 1130 mm - Vnitřní parapet: dlažba 500 x 970 mm zevnitř, venkovní síť celá, klička, likvidaci D Výpis oken a dveří Strana 17/52

18 uživatel, klička v horních oknech (85 B vpravo, 85 A vlevo, pozice kličky při zavřeném okně směrem dolů) 90A;90B x 1910 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: obklad 1130 mm - Vnitřní parapet: dlažba 700 x 1350 mm zevnitř, venkovní síť celá, klička, likvidaci uživatel, klička v horních oknech (84 B vpravo, 84 A vlevo, pozice kličky při zavřeném okně směrem dolů) 91A;92B x 1910 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 500 mm - Vnitřní parapet: dlažba 500 x 1300 mm zevnitř, venkovní síť celá, klička, likvidaci uživatel, klička v horním okně (91 A vpravo, dolů) 92A x 1910 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 500 mm - Vnitřní parapet: dlažba 500 x 1500 mm zevnitř, venkovní síť celá, klička, likvidaci uživatel, klička v horním okně (92 A vpravo, dolů) - D Výpis oken a dveří Strana 18/52

19 95A;95B x 1720 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 460 mm - Vnitřní parapet: mramor 460 x 1200 mm (demontáž a zpětná montáž) zevnitř, venkovní síť celá, klička, likvidaci uživatel, klička v horních oknech (95 B vpravo, 95 A vlevo, pozice kličky při zavřeném okně směrem dolů) 99A;99B x 1900 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 600 mm - Vnitřní parapet: mramor 600 x 3100 mm (demontáž a zpětná montáž) zevnitř, venkovní síť celá, klička (klička v horní okno 99 B vlevo, pozice kličky při zavřeném okně směrem dolů)horní okno 99 A ovládané pákou na bok, likvidaci uživatel 103A x 3760 mm 1ks - Materiál: viz technické standardy - Ostění: obklad do výšky 1480 mm - Vnitřní parapet - Ostatní: dveře + brano D Výpis oken a dveří Strana 19/52

20 103B x 3790 mm 1ks - Materiál: viz technické standardy - Ostění: obklad do výšky 1480 mm - Vnitřní parapet - Ostatní: demontáž a zpětná montáž otopného tělesa před oknem 104A;104B x 1900 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 350 mm - Vnitřní parapet: mramor 350 x 1260 mm (demontáž a zpětná montáž) zevnitř, klička, síť celé okno, likvidaci uživatel, klička v horních oknech (104 A, B vlevo, pozice kličky při zavřeném okně směrem dolů) 105A x 1900 mm 1ks; - Materiál: viz technické standardy - Ostění: omítka, šířka 560 mm zůstane - Vnitřní parapet: mramor 560 x 1260 mm (demontáž a zpětná montáž) zevnitř, klička, síť celé okno, horní okno ovládané pákou na bok (pravá), likvidaci uživatel D Výpis oken a dveří Strana 20/52

21 105B x 1900 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 560 mm zůstane - Vnitřní parapet: mramor 560 x 1260 mm (demontáž a zpětná montáž) zevnitř, klička zámek, klička - horní okno 105 A vpravo, pozice kličky při zavřeném okně směrem dolů), likvidaci uživatel D Výpis oken a dveří Strana 21/52

22 TABULKA OKEN A DVEŘÍ 2.NP 21A x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 370 mm - Vnitřní parapet: dřevo 370 x 1260 mm, zevnitř, klička v horním oknu vpravo, dolů), dole uzamykatelná klička, pojistka na parapetu, síťka na horním oknu, likvidaci uživatel 24A x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 350 mm - Vnitřní parapet: dřevo 350 x 1330 mm, zevnitř, klička v horním oknu vpravo, dolů), dole uzamykatelná klička, pojistka na parapetu, síťka na horním oknu, likvidaci uživatel 25A x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 340 mm - Vnitřní parapet: dřevo 340 x 1570 mm, zevnitř, klička v horním oknu vpravo, dolů), dole uzamykatelná klička, pojistka na parapetu, síťka na horním oknu, likvidaci uživatel 28A x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 320 mm - Vnitřní parapet: dřevo 320 x 1240 mm, zevnitř, klička v horním oknu vlevo, pozice kličky při zavřeném okně směrem dolů), dole uzamykatelná klička, pojistka na parapetu, síťka na horním oknu, likvidaci uživatel D Výpis oken a dveří Strana 22/52

23 29A x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 340 mm - Vnitřní parapet: dřevo 340 x 1520 mm, zevnitř, dole uzamykatelná klička, síťka na horním oknu, nemocniční pojistka se zámkem, likvidaci demontovaných rámů včetně křídel zajistí uživatel, klička v horním oknu vlevo, pozice kličky při zavřeném okně směrem dolů) 29B x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 330 mm - Vnitřní parapet: dřevo 330 x 1600 mm, zevnitř, klička v horním oknu vpravo, dolů), dole uzamykatelná klička, nemocniční pojistka se zámkem, síťka na horním oknu, likvidaci demontovaných rámů včetně křídel zajistí uživatel 29C x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 310 mm - Vnitřní parapet: dřevo 310 x 1610 mm, zevnitř, dole uzamykatelná klička, nemocniční pojistka se zámkem, síťka na horním oknu, likvidaci demontovaných rámů včetně křídel zajistí uživatel, klička v horním oknu vpravo, pozice kličky při zavřeném okně směrem dolů) 29D x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 360 mm - Vnitřní parapet: dřevo 360 x 1620 mm, zevnitř, dole uzamykatelná klička, nemocniční pojistka se zámkem, síťka na horním oknu, likvidaci demontovaných rámů včetně křídel zajistí uživatel, klička v horním oknu vpravo, pozice kličky při zavřeném okně směrem dolů) D Výpis oken a dveří Strana 23/52

24 30A x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 360 mm - Vnitřní parapet: dřevo 360 x 1580 mm, zevnitř, klička v horním oknu vlevo, pozice kličky při zavřeném okně směrem dolů), dole uzamykatelná klička, nemocniční pojistka se zámkem, síťka na horním oknu, likvidaci demontovaných rámů včetně křídel zajistí uživatel 31A x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 330 mm - Vnitřní parapet: dřevo 330 x 1620 mm, zevnitř, klička v horním oknu vpravo, dolů), dole uzamykatelná klička, nemocniční pojistka se zámkem, síťka na horním oknu, likvidaci demontovaných rámů včetně křídel zajistí uživatel 32A x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 330 mm - Vnitřní parapet: dřevo 330 x 1620 mm, zevnitř, klička v horním oknu vpravo, dolů), dole uzamykatelná klička, nemocniční pojistka se zámkem, síťka na horním oknu, likvidaci demontovaných rámů včetně křídel zajistí uživatel 33A x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 360 mm - Vnitřní parapet: dřevo 360 x 1620 mm, zevnitř, klička v horním oknu vpravo, dolů), dole uzamykatelná klička, nemocniční pojistka se zámkem, síťka na horním oknu, likvidaci demontovaných rámů včetně křídel zajistí uživatel D Výpis oken a dveří Strana 24/52

25 36A x 2040 mm 1ks - Materiál: viz technické standardy - Zasklení Z1 - Ostění: omítka - Vnitřní parapet - Ostatní: dveře, šířka křídla 900 mm, likvidaci demontovaných rámů včetně křídel zajistí uživatel 36B x 2260 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 330 mm - Vnitřní parapet: dřevo 330 x 3710 mm zevnitř, 3x klička v horním oknu vpravo, pozice kličky při zavřeném okně směrem dolů), 3x uzamykatelná klička G2, dřevěné madlo, likvidaci demontovaných rámů včetně křídel zajistí uživatel 36C;36D x 2260 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 330 mm - Vnitřní parapet: dřevo 330 x 2200 mm zevnitř, 2x klička zámek G2, 2x klička v horním oknu uprostřed, pozice kličky při zavřeném okně směrem dolů), dřevěné madlo, likvidaci demontovaných rámů včetně křídel zajistí uživatel D Výpis oken a dveří Strana 25/52

26 36E;36F;36G;36H;36I;36J;36K;36L;36M;36N x 2260 mm vše 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 330 mm - Vnitřní parapet: dřevo 330 x 2260 mm zevnitř, horní okno 2x klička uprostřed, dole nemocniční pojistka, dřevěné madlo, provést demontáž okna; demontovat rám, tak aby zůstal nezničen, uskladnění a odvoz oken zajistí uživatel, likvidaci uživatel 37A x 1340 mm 1ks - Materiál: viz technické standardy - Zasklení Z1 - Ostění: omítka, šířka 260 mm - Vnitřní parapet: dřevo 260 x 1620 mm zevnitř, uzamykatelná klička, nemocniční pojistka na zámek, síťka na horním oknu, likvidaci demontovaných rámů včetně křídel zajistí uživatel 41A x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 330 mm - Vnitřní parapet: dřevo 330 x 1360 mm, zevnitř, klička v horním oknu vlevo, pozice kličky při zavřeném okně směrem dolů, dole uzamykatelná klička, nemocniční pojistka na zámek, síťka na horním oknu, likvidaci demontovaných rámů včetně křídel zajistí uživatel 42A;42B x 1700 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 330 mm+350 mm - Vnitřní parapet: dřevo A: 330 x 1450 mm, B: 350 x 1580 mm, zevnitř, klička v horním oknu 42 A vpravo, 42 B vlevo, pozice kličky při zavřeném okně směrem dolů, dole uzamykatelná klička, nemocniční pojistka na zámek, síťka na horním oknu, likvidaci demontovaných rámů včetně křídel zajistí uživatel D Výpis oken a dveří Strana 26/52

27 45A x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 400 mm - Vnitřní parapet: dřevo 400 x 1450 mm, zevnitř, klička v horním oknu vpravo, dolů, dole uzamykatelná klička, nemocniční pojistka na zámek, síťka na horním oknu, likvidaci demontovaných rámů včetně křídel zajistí uživatel 46A x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 420 mm - Vnitřní parapet: dřevo 420 x 1470 mm, zevnitř, klička v horním oknu vpravo, dolů, dole uzamykatelná klička, nemocniční pojistka na zámek, síťka na horním oknu, likvidaci demontovaných rámů včetně křídel zajistí uživatel 47A x 1700 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 410 mm - Vnitřní parapet: dřevo 410 x 1620 mm, zevnitř, klička v horním oknu vpravo, dolů, dole uzamykatelná klička, nemocniční pojistka na zámek, síťka na horním oknu, likvidaci demontovaných rámů včetně křídel zajistí uživatel 47B;47C x 2620 mm 1ks;1ks - Pouze výměna skel - Zasklení Z1 D Výpis oken a dveří Strana 27/52

28 110A x 2270 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 100 mm - Vnitřní parapet: mramor 100 x 1050 mm (demontáž a zpětná montáž) zevnitř, klička, dole klička bez zamykání, nemocniční pojistka, likvidaci uživatel - Elektrické ovládání okna na tlačítko v souladu s požadavky PBŘ (D.1.3) 110B;110C x 1900 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 330 mm - Vnitřní parapet: dřevo 330 x 2800 mm zevnitř, klička v horním oknu 110B vpravo, 110 C vlevo, pozice kličky při zavřeném okně směrem dolů), dole uzamykatelná klička, dřevěné madlo, nemocniční pojistka na zámek, likvidaci demontovaných rámů včetně křídel zajistí uživatel 110D;110E x 1900 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 360 mm - Vnitřní parapet: dřevo 360 x 2740 mm zevnitř, klička v horním oknu 110D vpravo, 110E vlevo, pozice kličky při zavřeném okně směrem dolů), dole uzamykatelná klička, dřevěné madlo, likvidaci uživatel, nemocniční pojistka na zámek 110F;110G x 1900 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 300 mm - Vnitřní parapet: dřevo 300 x 2730 mm zevnitř, klička v horním oknu 110F vpravo, 110G vlevo, pozice kličky při zavřeném okně směrem dolů), dole uzamykatelná klička, dřevěné madlo, likvidaci uživatel, nemocniční pojistka na zámek D Výpis oken a dveří Strana 28/52

29 110H;110I x 1900 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 320 mm - Vnitřní parapet: dřevo 320 x 2900 mm zevnitř, klička v horním oknu 110H vpravo, 110I vlevo, pozice kličky při zavřeném okně směrem dolů), dole uzamykatelná klička, dřevěné madlo, likvidaci demontovaných rámů včetně křídel zajistí uživatel, nemocniční pojistka na zámek 110J;110K x 1900 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 320 mm - Vnitřní parapet: dřevo 320 x 2890 mm zevnitř, klička v horním oknu 110J vpravo, 110K vlevo, pozice kličky při zavřeném okně směrem dolů), dole uzamykatelná klička, dřevěné madlo, likvidaci uživatel, nemocniční pojistka na zámek 110L;110M x 1900 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 340 mm - Vnitřní parapet: dřevo 340 x 2880 mm zevnitř, klička v horním oknu 110L vpravo, 110M vlevo, pozice kličky při zavřeném okně směrem dolů), dole uzamykatelná klička, dřevěné madlo, likvidaci uživatel, nemocniční pojistka na zámek 110N;110O x 1900 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 360 mm - Vnitřní parapet: dřevo 360 x 2880 mm zevnitř, klička v horním oknu 110N vpravo, 110O vlevo, pozice kličky při zavřeném okně směrem dolů), dole uzamykatelná klička, dřevěné madlo, likvidaci uživatel, nemocniční pojistka na zámek D Výpis oken a dveří Strana 29/52

30 110P;110Q x 1900 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 310 mm - Vnitřní parapet: dřevo 310 x 2880 mm zevnitř, klička v horním oknu 110P vpravo, 110Q vlevo, pozice kličky při zavřeném okně směrem dolů), dole uzamykatelná klička, dřevěné madlo, likvidaci uživatel, nemocniční pojistka na zámek 110R;110S x 1900 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 360 mm - Vnitřní parapet: dřevo 360 x 2910 mm zevnitř, klička v horním oknu 110R vpravo, 110S vlevo, pozice kličky při zavřeném okně směrem dolů), dole uzamykatelná klička, dřevěné madlo, likvidaci demontovaných rámů včetně křídel zajistí uživatel, nemocniční pojistka na zámek 110T;110U x 1900 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 350 mm - Vnitřní parapet: dřevo 350 x 2910 mm zevnitř, klička v horním oknu 110T vpravo, 110U vlevo, pozice kličky při zavřeném okně směrem dolů), dole uzamykatelná klička, dřevěné madlo, likvidaci uživatel, nemocniční pojistka na zámek 110V;110W x 1900 mm 1ks;1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 350 mm - Vnitřní parapet: dřevo 350 x 2900 mm zevnitř, klička v horním oknu 110V vpravo, 110W vlevo, pozice kličky při zavřeném okně směrem dolů), dole uzamykatelná klička, dřevěné madlo, likvidaci uživatel, nemocniční pojistka na zámek D Výpis oken a dveří Strana 30/52

31 110X x 1900 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 270 mm - Vnitřní parapet: dřevo 270 x 1300 mm zevnitř, dole uzamykatelná klička, klička v horním oknu 110X vpravo, pozice kličky při zavřeném okně směrem dolů, dřevěné madlo, likvidaci demontovaných rámů včetně křídel zajistí uživatel, nemocniční pojistka na zámek 110Y x 1900 mm 1ks - Materiál: viz technické standardy - Ostění: omítka, šířka 250 mm - Vnitřní parapet: dřevo 250 x 1300 mm zevnitř, klička v horním oknu 110Y vpravo, dolů, dole uzamykatelná klička, dřevěné madlo, likvidaci demontovaných rámů včetně křídel zajistí uživatel, nemocniční pojistka na zámek 110Z x 2270 mm 2ks - Materiál: viz technické standardy - Ostění: omítka, šířka 400 mm - Vnitřní parapet: mramor 400 x 2850 mm (demontáž a zpětná montáž) zevnitř, horní okno ovládané pákou na boku (vpravo+vlevo), dole uzamykatelná klička - Elektrické ovládání okna na tlačítko v souladu s požadavky PBŘ (D.1.3) 111A x 2270 mm 1ks - Materiál: viz technické standardy - Ostění: obklad dřevo 400 mm - Vnitřní parapet: dřevo 490 x 2680 mm zevnitř, 2x uzamykatelná klička, dřevěné madlo, nemocniční pojistka, síť proti hmyzu (spodní ½ ) D Výpis oken a dveří Strana 31/52

32 111B x 2270 mm 1ks - Materiál: viz technické standardy - Ostění: obklad dřevo 400 mm - Vnitřní parapet: dřevo 490 x 2680 mm zevnitř, klička v horním oknu vpravo, dolů, dole uzamykatelná klička, dřevěné madlo, nemocniční pojistka se zámkem, síť proti hmyzu (spodní ½ ) 113A x 2270 mm 1ks - Materiál: viz technické standardy - Ostění: obklad dřevo 400 mm - Vnitřní parapet: dřevo 400 x 2830 mm zevnitř, 2x uzamykatelná klička, dřevěné madlo, nemocniční pojistka se zámkem, síť proti hmyzu (spodní ½ ) 113B x 2270 mm 1ks - Materiál: viz technické standardy - Ostění: obklad dřevo 400 mm - Vnitřní parapet: dřevo 400 x 2830 mm zevnitř, klička v horním oknu vpravo, dolů, dole uzamykatelná klička, dřevěné madlo, nemocniční pojistka se zámkem, síť proti hmyzu (spodní ½ ) 114A x 2270 mm 1ks - Materiál: viz technické standardy - Ostění: obklad dřevo 400 mm - Vnitřní parapet: dřevo 310 x 2780 mm zevnitř, 2x uzamykatelná klička, dřevěné madlo, nemocniční pojistka se zámkem, síť proti hmyzu (spodní ½ ) D Výpis oken a dveří Strana 32/52

VÝPIS VÝPLNÍ OTVORŮ NA AKCI - DUBÍ ZELENÝ DŮM Datum: 12.1.2015

VÝPIS VÝPLNÍ OTVORŮ NA AKCI - DUBÍ ZELENÝ DŮM Datum: 12.1.2015 Stránka č. 1 z 5 VÝPIS VÝPLNÍ OTVORŮ NA AKCI - DUBÍ ZELENÝ DŮM Datum: 12.1.2015 PVC systém :Okna budou vyrobena z vysoce kvalitního 5-tikomorového a 6-tikomorového plastového profilu ( třídy A dle ČSN
