...tabulky dveří,,novostavba víceúčelového domu a jednoho bytového domu s parkováním v parteru v Přerově - objekt II"

Transkript

1 VEŠKERÉ KONSTRUKCE URČENÉ PRO MONTÁŽ DVEŘÍ SE MUSÍ PŘED ZAPOČETÍM VÝROBY PŘEMĚŘIT PŘÍMO NA STAVBĚ KOVÁNÍ DVEŘÍ OD FIRMY TWIN, MATERIÁL KARTÁČOVANÁ NEREZ VŠECHNY DVEŘE A STĚNY BUDOU PŘED ZAHÁJENÍM JEJICH VÝROBY ROZKRESLENY V DÍLENSKÉ DOKUMENTACI, KTERÁ BUDE ODSOUHLASENA G.P. VŠECHNY DVEŘE V INTERIÉRU BUDOU SE ZVÝŠENOU ZVUKOVOU IZOLACÍ NA 35db

2 600x1970mm 1 dveře - sendičové dveřní křídlo, obložková zárubeň, dřevěný práh - světlý buk kartáčovaná nerez,2 hliníkové eloxované mřížky 300x100mm 2 L 2 L 2 L, otvíravé, osazené v obložkové zárubni, dveře s prahem (světlý buk), součástí dveřního křídla dvě průvětrné mřížky osazené nahoře a dole křídla rozměr 300x100mm, materiál eloxovaný hliník, obložka a práh součástí dodávky dvěří CELKEM 6 L 0 P 700x1970mm 2 dveře - sendičové dveřní křídlo, obložková zárubeň, dřevěný práh - světlý buk kartáčovaná nerez,hliníková eloxovaná mřížka 300x100mm, otvíravé, osazené v obložkové zárubni, dveře s prahem (světlý buk), součástí dveřního křídla průvětrná mřížka osazená dole rozměr 300x100mm, materiál eloxovaný hliník, obložka a práh součástí dodávky dvěří CELKEM 12 L 9 P

3 800x1970mm 3 dveře - sendičové dveřní křídlo, obložková zárubeň, dřevěný práh - světlý buk kartáčovaná nerez, otvíravé, osazené v obložkové zárubni, dveře s prahem(světlý buk), obložka a práh součástí dodávky dvěří CELKEM 12 L 9 P vnitřní prosklená stěna 1200(800)x2600(1970)mm 4 prosklená těna s hliníkovým rámem, součástí dveře - prosklené dveřní křídlo v hliníkovém rámu, nadsvětlík a boční zasklení shodné s dveřní křídlem, zasklení bezpečnostním sklem Conex čiré, rám křídla - eloxovaný hliník kartáčovaná nerez 4 L 8 P 4 L 8 P 4 L 8 P vnitřní prosklená stěna s dveřmi zasklenými v hliníkovém rámu, boční prosklení a nadsvětlík zasklený čirým sklem bezpečnostní Connex v hliníkovém rámu,dveře skleněné s hliníkovým rámem, nadsvětlík prosklený, osazení dveří i nadsvětlíku v jednotném hliníkovém rámu, dveře bez prahu, součástí stírací kartáč ze spodní hrany křídla, před výrobou dveří nutno zpracovat dílenskou dokumentaci a odsouhlasit em CELKEM 12 L 24 P

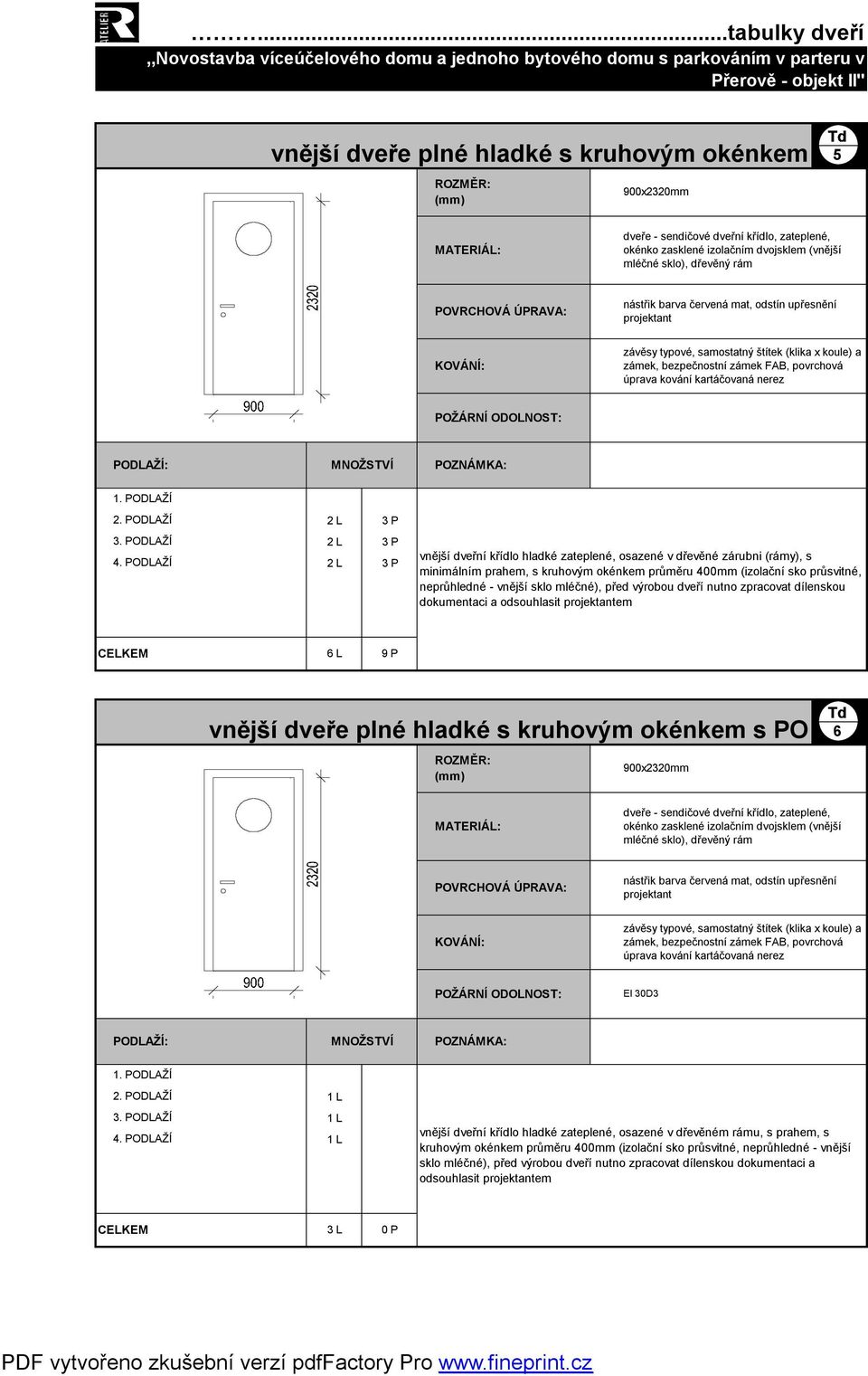

4 vnější dveře plné hladké s kruhovým okénkem 900x2320mm 5 dveře - sendičové dveřní křídlo, zateplené, okénko zasklené izolačním dvojsklem (vnější mléčné sklo), dřevěný rám nástřik barva červená mat, odstín upřesnění závěsy typové, samostatný štítek (klika x koule) a zámek, bezpečnostní zámek FAB, povrchová úprava kování kartáčovaná nerez 2 L 3 P 2 L 3 P 2 L 3 P vnější dveřní křídlo hladké zateplené, osazené v dřevěné zárubni (rámy), s minimálním prahem, s kruhovým okénkem průměru 400mm (izolační sko průsvitné, neprůhledné - vnější sklo mléčné), před výrobou dveří nutno zpracovat dílenskou dokumentaci a odsouhlasit em CELKEM 6 L 9 P vnější dveře plné hladké s kruhovým okénkem s PO 900x2320mm 6 dveře - sendičové dveřní křídlo, zateplené, okénko zasklené izolačním dvojsklem (vnější mléčné sklo), dřevěný rám nástřik barva červená mat, odstín upřesnění závěsy typové, samostatný štítek (klika x koule) a zámek, bezpečnostní zámek FAB, povrchová úprava kování kartáčovaná nerez EI 30D3 vnější dveřní křídlo hladké zateplené, osazené v dřevěném rámu, s prahem, s kruhovým okénkem průměru 400mm (izolační sko průsvitné, neprůhledné - vnější sklo mléčné), před výrobou dveří nutno zpracovat dílenskou dokumentaci a odsouhlasit em CELKEM 3 L 0 P

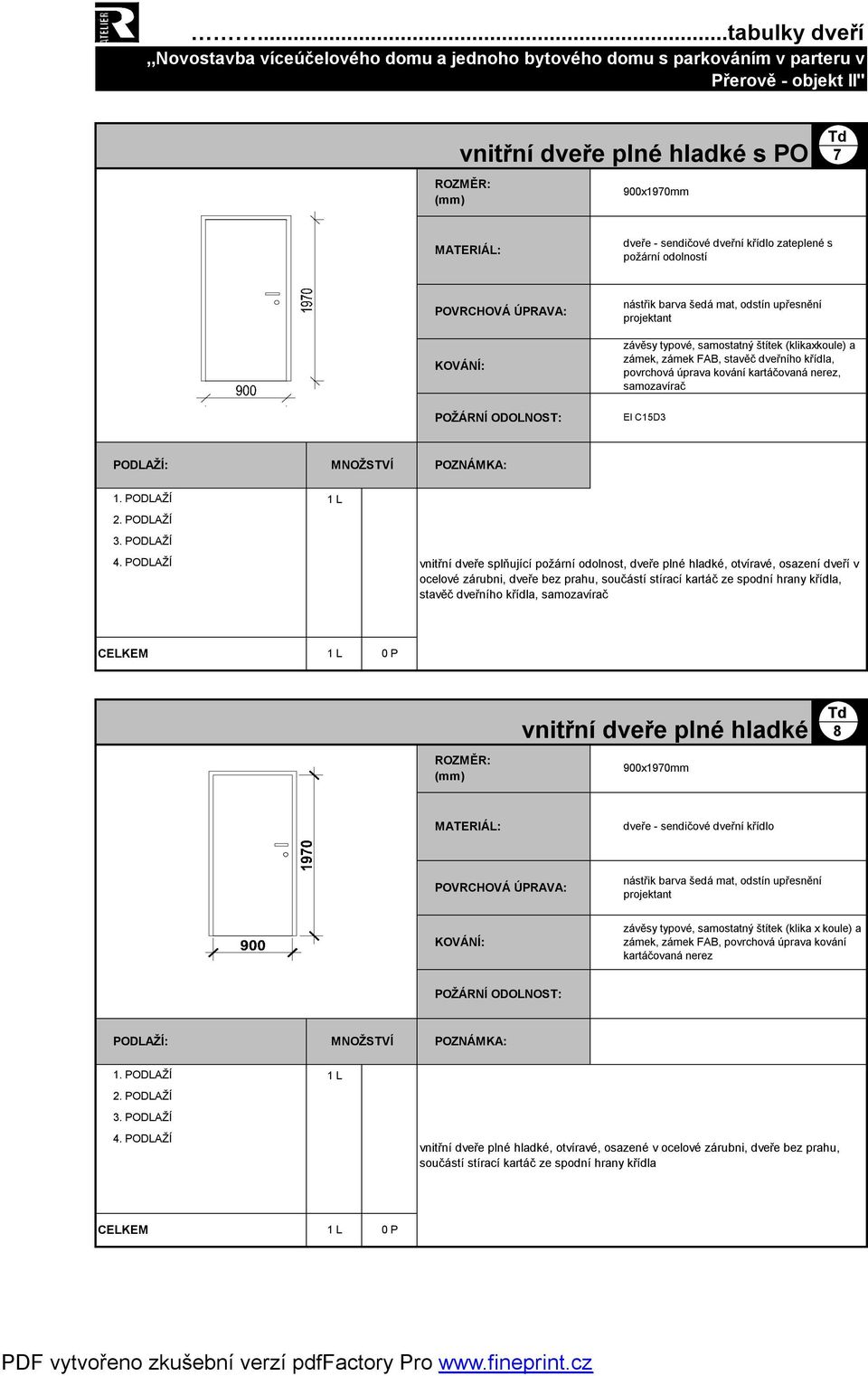

5 s PO 900x1970mm 7 dveře - sendičové dveřní křídlo zateplené s požární odolností závěsy typové, samostatný štítek (klikaxkoule) a zámek, zámek FAB, stavěč dveřního křídla, povrchová úprava kování kartáčovaná nerez, samozavírač EI C15D3 vnitřní dveře splňující požární odolnost, dveře plné hladké, otvíravé, osazení dveří v ocelové zárubni, dveře bez prahu, součástí stírací kartáč ze spodní hrany křídla, stavěč dveřního křídla, samozavírač CELKEM 0 P 900x1970mm 8 dveře - sendičové dveřní křídlo závěsy typové, samostatný štítek (klika x koule) a zámek, zámek FAB, povrchová úprava kování kartáčovaná nerez, otvíravé, osazené v ocelové zárubni, dveře bez prahu, součástí stírací kartáč ze spodní hrany křídla CELKEM 0 P

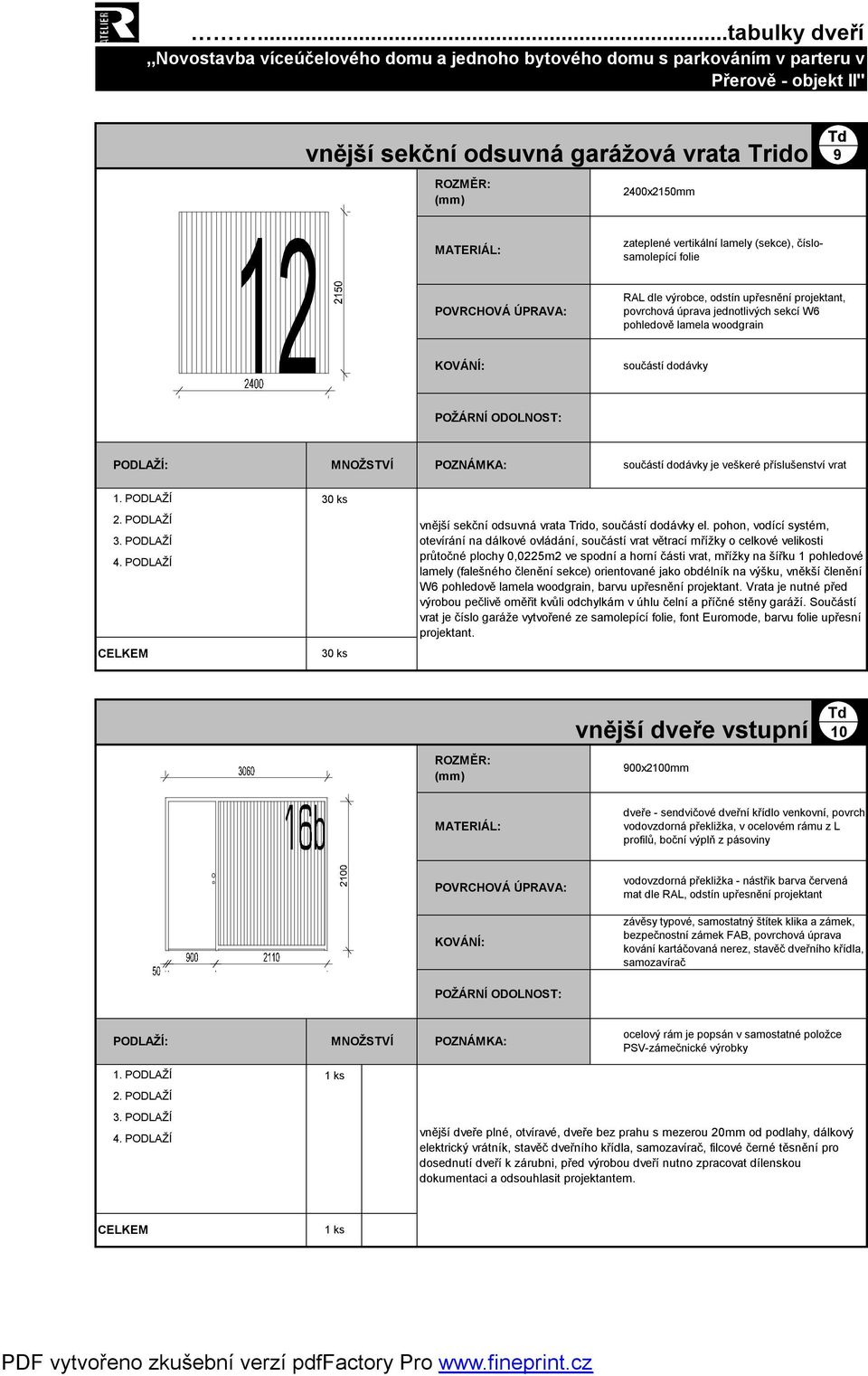

6 vnější sekční odsuvná garážová vrata Trido 2400x2150mm 9 zateplené vertikální lamely (sekce), číslosamolepící folie RAL dle výrobce, odstín upřesnění, povrchová úprava jednotlivých sekcí W6 pohledově lamela woodgrain součástí dodávky součástí dodávky je veškeré příslušenství vrat CELKEM 30 ks 30 ks vnější sekční odsuvná vrata Trido, součástí dodávky el. pohon, vodící systém, otevírání na dálkové ovládání, součástí vrat větrací mřížky o celkové velikosti průtočné plochy 0,0225m2 ve spodní a horní části vrat, mřížky na šířku 1 pohledové lamely (falešného členění sekce) orientované jako obdélník na výšku, vněkší členění W6 pohledově lamela woodgrain, barvu upřesnění. Vrata je nutné před výrobou pečlivě oměřit kvůli odchylkám v úhlu čelní a příčné stěny garáží. Součástí vrat je číslo garáže vytvořené ze samolepící folie, font Euromode, barvu folie upřesní. vnější dveře vstupní 900x2100mm 10 dveře - sendvičové dveřní křídlo venkovní, povrch vodovzdorná překližka, v ocelovém rámu z L profilů, boční výplň z pásoviny vodovzdorná překližka - nástřik barva červená mat dle RAL, odstín upřesnění bezpečnostní zámek FAB, povrchová úprava kování kartáčovaná nerez, stavěč dveřního křídla, samozavírač ocelový rám je popsán v samostatné položce PSV-zámečnické výrobky 1 ks vnější dveře plné, otvíravé, dveře bez prahu s mezerou 20mm od podlahy, dálkový elektrický vrátník, stavěč dveřního křídla, samozavírač, filcové černé těsnění pro dosednutí dveří k zárubni, před výrobou dveří nutno zpracovat dílenskou dokumentaci a odsouhlasit em. CELKEM 1 ks
