1 StorSimple: Cloud-integrated Storage Co to vlastně je a k čemu ho lze využít Josef Vágner, sales specialist, Comparex CZ josef.vagner@comparex.cz

2 Tradiční storage vs. cloud integrated storage Tradiční storage + zálohovací architektura StorSimple Cloud-integrated Storage Servery Servery Diskové pole Primary Volume Snapshot Disk Backup/ VTL Primary Volume Local Snapshot Media Server Šifrovací zařízení Pásková infrastruktura Vzdálené offsite úložiště Cloud Snapshots do regionálního centra Cloud Clones do vzdáleného Cloud Storage regionu pro DR Tradiční architektura Azure + StorSimple 2

3 StorSimple je Cloud-integrated Storage (CiS) Aplikační servery Připojuje Windows a VMware servery k Azure Storage během pár minut bez nutnosti modifikace aplikací StorSimple CiS Aktivní data na SSD SAS disky Rychlost SSD/SAN + elasticita cloudu Azure Storage Neaktiví data + záložní kopie v cloudu Výhody Konsoliduje primární úložiště, archív, zálohu a DR pomocí integrace s Azure službou Cloudové snapshoty = rychlost, jednoduchost a spolehlivost pro zálohování a obnovu Snižuje TCO pro enterprise storage 3

4 Architektura StorSimple zařízení SAN storage iscsi SAN s automatickým tieringem (SSD/SAS) Automatické snapshoty Primární deduplikace/komprese Na enterprise-class platformě Certifikováno pro VMware a Microsoft Windows Server HA: plně redundantní + hot swap + upgrady bez přerušení S cloud data managementem Bezešvá integrace s cloudem pro: Tierovaný primární storage + archív Cloud snapshoty: mountovatelné pro DR Jednoduchá iscsi integrace Efektivní storage Thin provisioning Bloková deduplikace na primárním storage High performance + elasticita cloudu Integrovaný tiering: SSD, SAS a cloud Plně zabezpečeno pro cloud Lokální klíče + šifrování všech dat v cloudu Chrání data při přenosu i uložená data Rychlá automatizovaná ochrana dat + obnova Automatické snapshoty do cloudu Rychlá online obnova s eliminací pásek Integrovaná disaster recovery nízké náklady i komplexnost 5

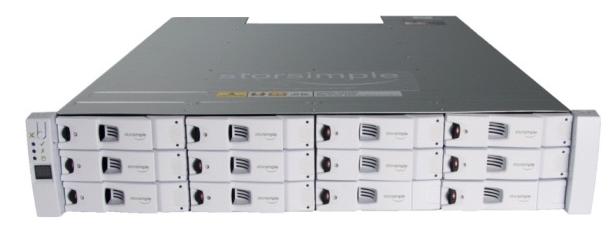

5 Enterprise-class hardware Vysoká dostupnost vše je zdvojeno 1. Full MPIOs 2. Dual controllers with auto-failover 3. Dual power 4. Dual cooling 5. RAID drives 6. Hot-spare drives 7. Non-disruptive software upgrades 8. Certified by Microsoft & VMware 6

6 Deduplikace a komprese dat Maximalizuje úložiště pro hot a warm data na onpremise zařízení pro dosažení vyššího IOPS a/nebo nižší doby odezvy pro aplikace Celková kapacita ukládaných dat = 10TB Minimalizuje velikost přenášených a ukládných dat do Azure Datové bloky A D E A C B C F B B D D E A C C D F A C Pracuje na blokové úrovni a nahrazuje duplicitní datové bloky mapováním metadat (ukazatele na původní bloky) Poměr deduplikace až 5x Datové bloky Mapa metadata Data jsou deduplikována na SSD tieru a komprimována na SAS tieru před odesláním do Azure Kapacita on-premise dat se může navýšit až 2x 5x dle typu použitých dat Deduplikace záloh: cloudové snapshoty jsou rozdílové a tudíž eliminují kopie redundantních bloků napříč zálohami Použito = 2TB B E A D C F + Deduplikováno Komprimováno

7 Šklálovatelnost a rychlá obnova dat Cloudové Snapshoty Produkční data Produkční data Enterprise Data Center 1 Enterprise Data Center 2 Připojuje servery ke cloudovému úložišti a škáluje lokální data díky StorSimple Rychlá obnova libovolných dat v náhradním datovém centru, pomocí namountování dat z cloudu 8

8 Cloudové snapshoty: až 100x rychlejší RTO Čas obnovy Čas obnovy dat aplikací z offsite zálohy v případě DR procesu 90 dnů 30 dnů 7 dnů Standardní cloudová záloha 100 Mbps WAN Link Páska 1 den 1 hodina 15 min. StorSimple Cloud snapshoty 50 Mbps WAN Link 1 TB 5 TB 20 TB 50 TB 100 TB Primární data 9

9 Vysoká bezpečnost pro cloud storage Více úrovní zamaskování dat Originální data jsou rozložena do bloků Bloky jsou označkovány a deduplikovány s daty z jiných svazků Náhodně rozložené bloky jsou zkomprimovány Zašifrováno před odesláním do Azure Před přenosem je použito šifrování AES-256 CBC s použitím uživatelského klíče Další SSL šifrování dat i metadat zajišťuje Azure Šifrovací klíče vždy zůstávají u zákazníka Microsoft/StorSimple nemá přístup k těmto klíčům Klíče mohou být importovány z uživatelského systému pro správu klíčů nebo se vygenerují na základě zadané fráze Šifrované / komprimované / znáhodněné bloky jsou uloženy v Azure Data jsou bezpečně uložena i v případě kompromitace klíčů Aplikační servery Lokální data Rozloženy na bloky dat a poté: Uložena na náhodné místo Deduplikována Komprimována Bloky jsou zašifrovány uživatelským klíčem + SSL komunikace pro: Autentikaci Přenos metadat Přenos vlastních dat Data v cloudu Deduplikována Zkomprimována Zašifrována uživatelským klíčem 10

10 Scénáře použití Archívy Média, logy, dokumentace, právní předpisy Souborové systémy CIFS, NFS, NAS Uživatelské soubory SharePoint Ukládání BLOBů pomocí EBS/RBS Snížení working setu až o 80% (zrychlení aplikace) VM VMware, Hyper-V Knihovna/archív VM řešení pro regionální pobočky (vč. DR) 11

11 Scénáře použití pro souborové systémy Uživatelské domovské adresáře Rozsáhlé dokumentace Archívy (dokumenty, audio, video ) a mnoho dalších Souborový systém na NTFS Vytvoření svazku (Basic, Dynamic (Simple, /w Multiple Partitions, /w Mirroring), CSV) z webové konzole Lze sdružit více svazků do Volume Group Podporuje VSS provider pro zajištění konzistence dat NTFS ale i pro SharePoint, SQL, Exchange 12

12 Scénáře použití pro souborové systémy StorSimple Data Protection console MMC konzola pro správu obsahu svazky, skupiny svazků vytváření snapshotu/klonu politiky joby Zálohování/obnova (Lokální) snapshot Cloudový snapshot Klon V primárním cloudu Do jiného regionu/cloudu 13

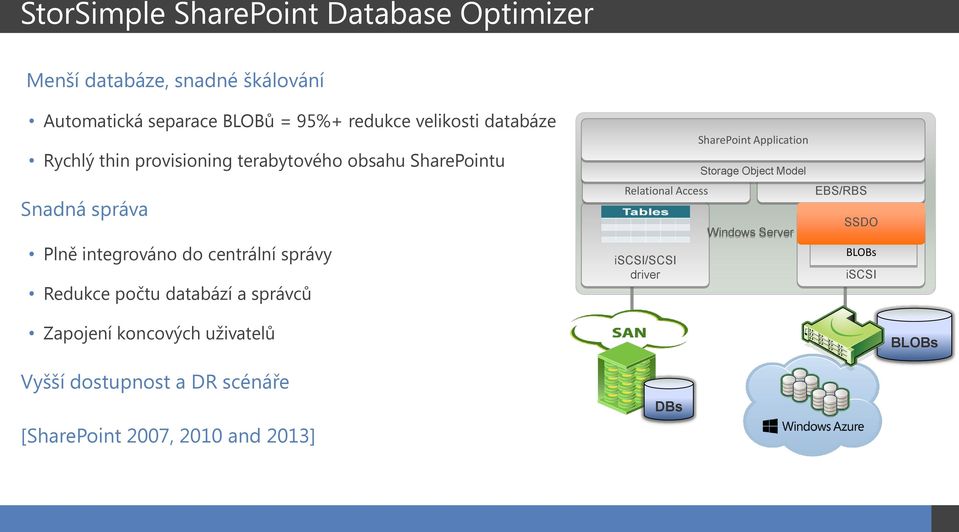

13 StorSimple SharePoint Database Optimizer Menší databáze, snadné škálování Automatická separace BLOBů = 95%+ redukce velikosti databáze Rychlý thin provisioning terabytového obsahu SharePointu Snadná správa Plně integrováno do centrální správy Redukce počtu databází a správců Relational Access iscsi/scsi driver SharePoint Application Storage Object Model Windows Server EBS/RBS SSDO BLOBs iscsi Zapojení koncových uživatelů BLOBs Vyšší dostupnost a DR scénáře [SharePoint 2007, 2010 and 2013] DBs

14 Scénáře použití pro SharePoint Ukládání BLOBů pomocí EBS (pro SQL 2005+) nebo RBS (pro SQL 2008+) SharePoint 2007, 2010, 2013 Snížení working setu až o více než 80% Doinstaluje se StorSimple SharePoint Database Optimizer, který přidá možnost konfigurace StorSimple z prostředí centrální administrace SharePointu Nastaví se UNC cesta pro ukládání BLOBů Nastavení Garbage collection 15

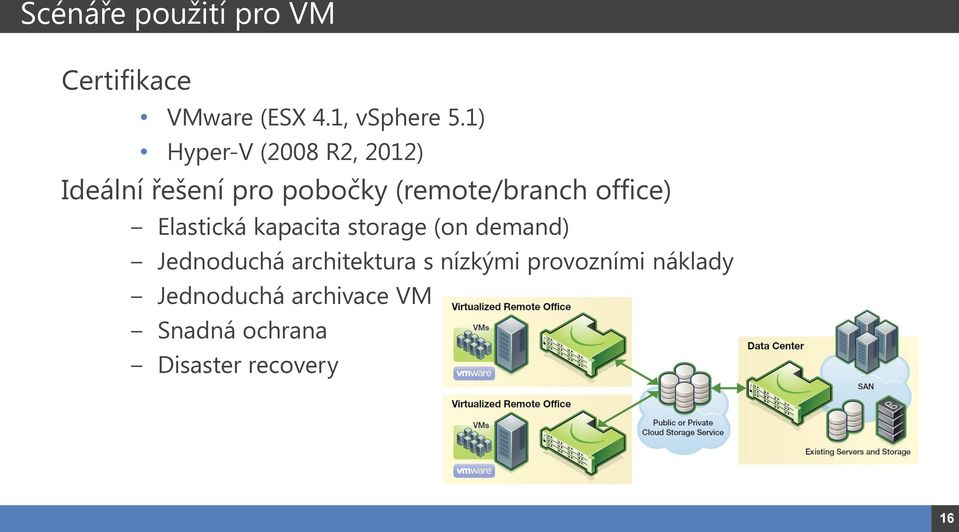

15 Scénáře použití pro VM Certifikace VMware (ESX 4.1, vsphere 5.1) Hyper-V (2008 R2, 2012) Ideální řešení pro pobočky (remote/branch office) Elastická kapacita storage (on demand) Jednoduchá architektura s nízkými provozními náklady Jednoduchá archivace VM Snadná ochrana Disaster recovery 16

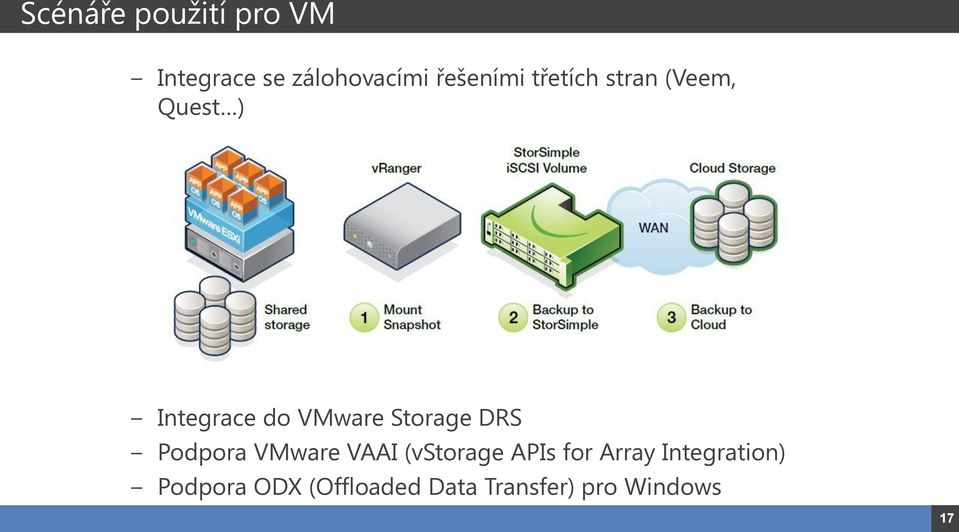

16 Scénáře použití pro VM Integrace se zálohovacími řešeními třetích stran (Veem, Quest ) Integrace do VMware Storage DRS Podpora VMware VAAI (vstorage APIs for Array Integration) Podpora ODX (Offloaded Data Transfer) pro Windows 17

17 StorSimple cloud integrated storage Moderní iscsi SAN storage Konsoliduje storage pro primární, archivní a záložní data, disaster recovery Storage tiering Bloková deduplikace dat Komprimace a šifrování Ukládání méně často používaných dat do cloudu Eliminuje zálohování na pásky Zjednodušuje a zrychluje zálohování a obnovu dat Rychlé nasazení hybridního cloud computingu Elasticita cloudu 18

18 Děkuji za pozornost Dotazy?

19 Zajištění soukromí a soulad s předpisy Azure Trust Center ISO/IEC 27001:2005 Audit and Certification SOC 1 and SOC 2 SSAE 16/ISAE 3402 Attestations Cloud Security Alliance Cloud Controls Matrix Federal Risk and Authorization Management Program (FedRAMP) HIPAA Business Associate Agreement (BAA) E.U. Data Protection Directive (95/46/EC) (Safe Harbor) Evropská datová centra jsou v Amsterodamu a Dublinu, podléhají direktivám EU 20

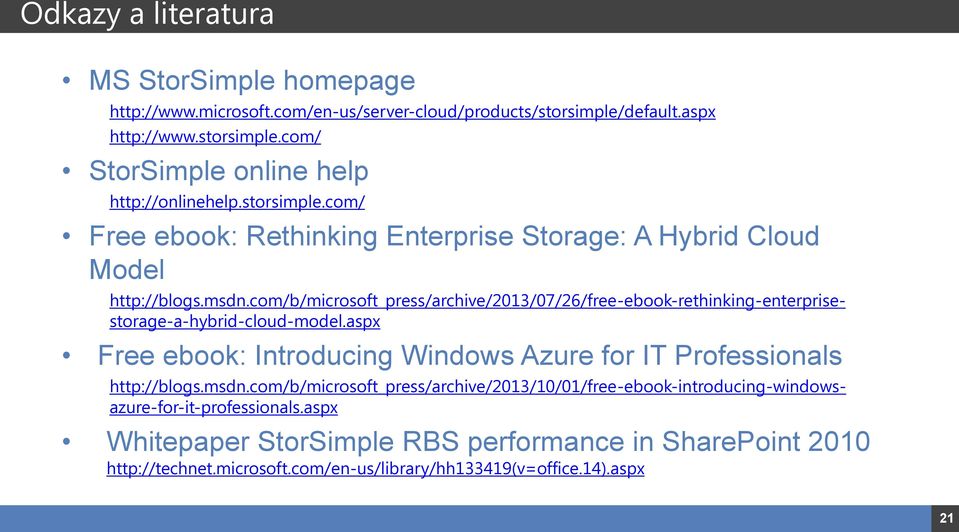

20 Odkazy a literatura MS StorSimple homepage StorSimple online help Free ebook: Rethinking Enterprise Storage: A Hybrid Cloud Model Free ebook: Introducing Windows Azure for IT Professionals Whitepaper StorSimple RBS performance in SharePoint
