1 Nová éra diskových polí IBM Enterprise diskové pole s nízkým TCO! Simon Podepřel, Storage Sales

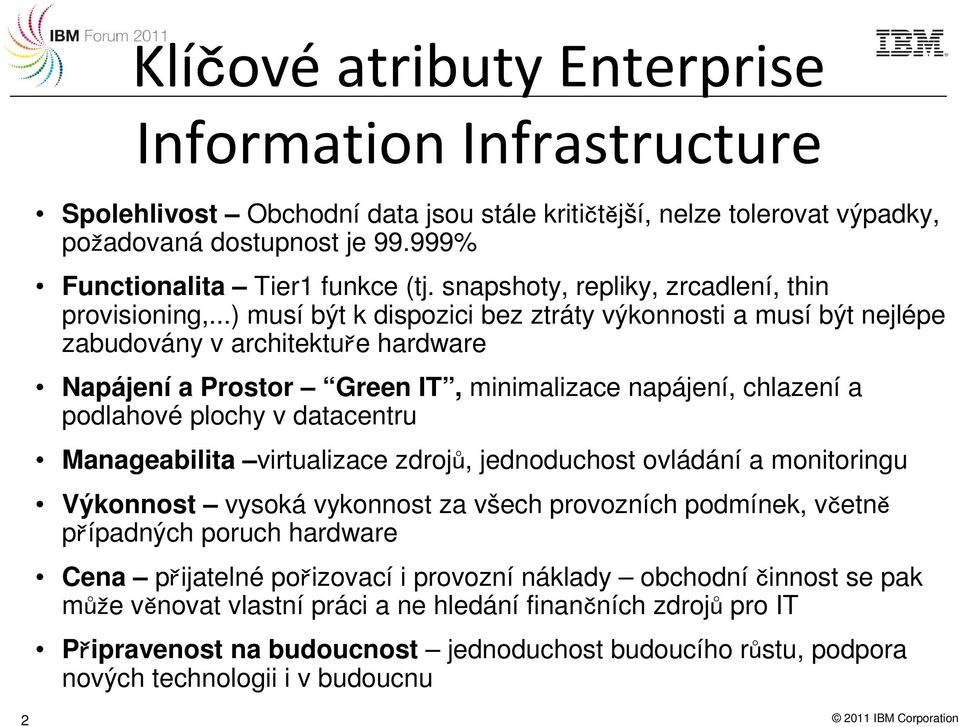

2 Klíčovéatributy Enterprise Information Infrastructure Spolehlivost Obchodní data jsou stále kritičtější, nelze tolerovat výpadky, požadovaná dostupnost je % Functionalita Tier1 funkce (tj. snapshoty, repliky, zrcadlení, thin provisioning,...) musí být k dispozici bez ztráty výkonnosti a musí být nejlépe zabudovány v architektuře hardware Napájení a Prostor Green IT, minimalizace napájení, chlazení a podlahové plochy v datacentru Manageabilita virtualizace zdrojů, jednoduchost ovládání a monitoringu Výkonnost vysoká vykonnost za všech provozních podmínek, včetně případných poruch hardware Cena přijatelné pořizovací i provozní náklady obchodní činnost se pak může věnovat vlastní práci a ne hledání finančních zdrojů pro IT Připravenost na budoucnost jednoduchost budoucího růstu, podpora nových technologii i v budoucnu IBM Corporation

3 Řadiče vs. GRID IBM Corporation

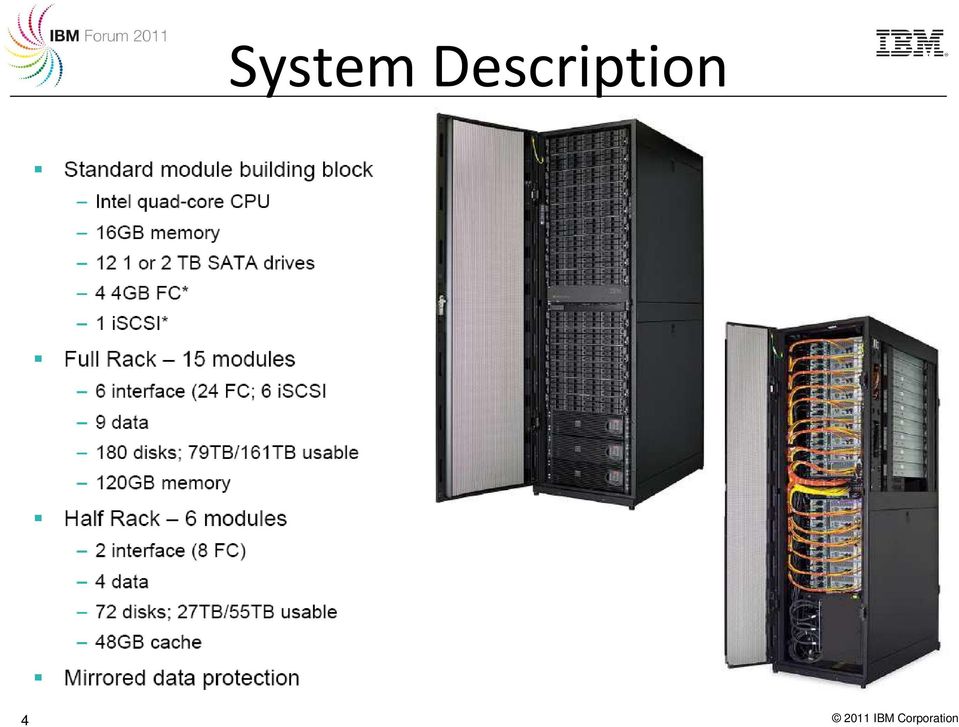

4 System Description IBM Corporation

5 XIV Distribution Algorithm Each volume is spread across all drives Data is cut into 1MB partitions and stored on the disks XIV disky se chovají jako spojené nádoby, XIV algorithm protože distribuční automatically algoritmus distributes udržuje partitions across all disks in the system pseudo-randomly konstatní rovnováhu v zaplnění disků daty. Všechny disky pracují v minimální možné utilizaci, žádný není přetížen. Interface Interface Interface Switching Data Module Data Module Data Module IBM Corporation

6 XIV Distribution Algorithm System Changes Data distribution only changes when the system changes Equilibrium is kept when new hardware is added Equilibrium is kept when old hardware is removed Equilibrium is kept after a hardware failure Data Module 1 Data Module 2 Node 1 Node 2 Data Module 3 Node IBM Corporation

7 XIV Distribution Algorithm System Changes Data distribution only changes when the system changes Equilibrium is kept when new hardware is added Equilibrium is kept when old hardware is removed Equilibrium is kept after a hardware failure Data Module 1 Data Module 2 Data Module 3 Data Node Module 4 4 [ hardware upgrade ] IBM Corporation

8 XIV Distribution Algorithm System Changes Data distribution only changes when the system changes Equilibrium is kept when new hardware is added Equilibrium is kept when old hardware is removed Distribuční algoritmus automaticky zajišťuje rovnováhu zaplnění disků i při všech konfiguračních změnách. Equilibrium is kept after a hardware failure [ hardware failure ] Při poruše disku/disků je vliv na výkon zcela minimální a redistribuce (recovery) je nesrovnatelně rychlejší oproti klasickým RAID systémům. Data Module 1 Data Module 2 Data Module 3 Data Module IBM Corporation

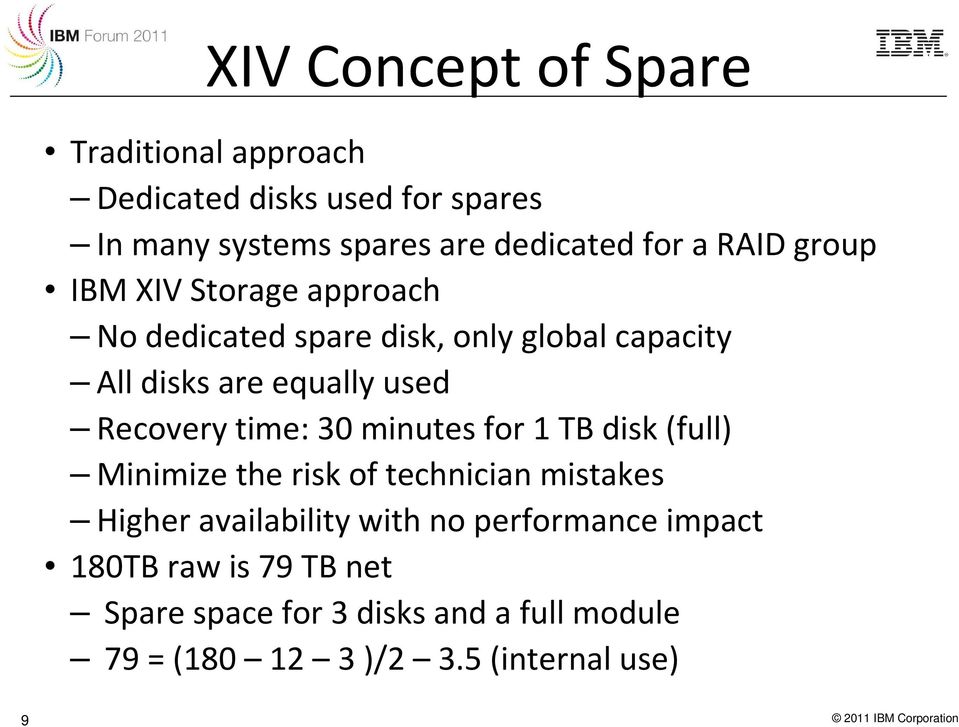

9 XIV Concept of Spare Traditional approach Dedicated disks used for spares In many systems spares are dedicated for a RAID group IBM XIV Storage approach No dedicated spare disk, only global capacity All disksare equally used Recovery time: 30 minutes for 1 TB disk (full) Minimize the risk of technician mistakes Higher availability with no performance impact 180TB raw is 79 TB net Spare space for 3 disks and a full module 79 = ( )/2 3.5 (internal use) IBM Corporation

10 System Power Usage Power consumption of a system comparable to XIV is W per raw TB Typically using 146GB 15K rpm disks (380W per Raw TB) Power consumption of an XIV rack is 7.7KW 180TB raw capacity, 79TB net capacity 42W per raw TB today, 97W per useable TB Rack power consumption will not change much with 2TB disks But capacity will double Consumption per raw TB dropped to 21W IBM Corporation

11 Snapshot creation/deletion is instantaneous High performance WITH snapshots Unlimited number of snapshots Differential snapshots save 15-30% of storage capacity Snapshots on snapshots (with clones) Volume XIV svirtual unlimited snapshots Přístup ke snapshotům je stejně rychlý jako ke zdrojovým (produkčním) datům. XIV Physical View Snap Each Restore As Server Volume Host Writes has pointers from shapshot data, it in is memory copy On a snapshot, each server placed simply to randomly the disks across that hold system the in data 1MB locally chunks points to original volume, memory only operation Vysoce výkonné snapshoty poskytují : Snadné provádění záloh na pásky Instantní recovery z logických Vol záloh na XIVsnap Snadné vytváření testovacího prostředí Boot-from-SAN se snadným obnovením porušených boot disků Snadný Data-Mining na produkčních datech Data Module Data Module Data Module Data Module IBM Corporation

12 XIV sremote Mirroring Key strengs of XIV implemetation IBM Corporation

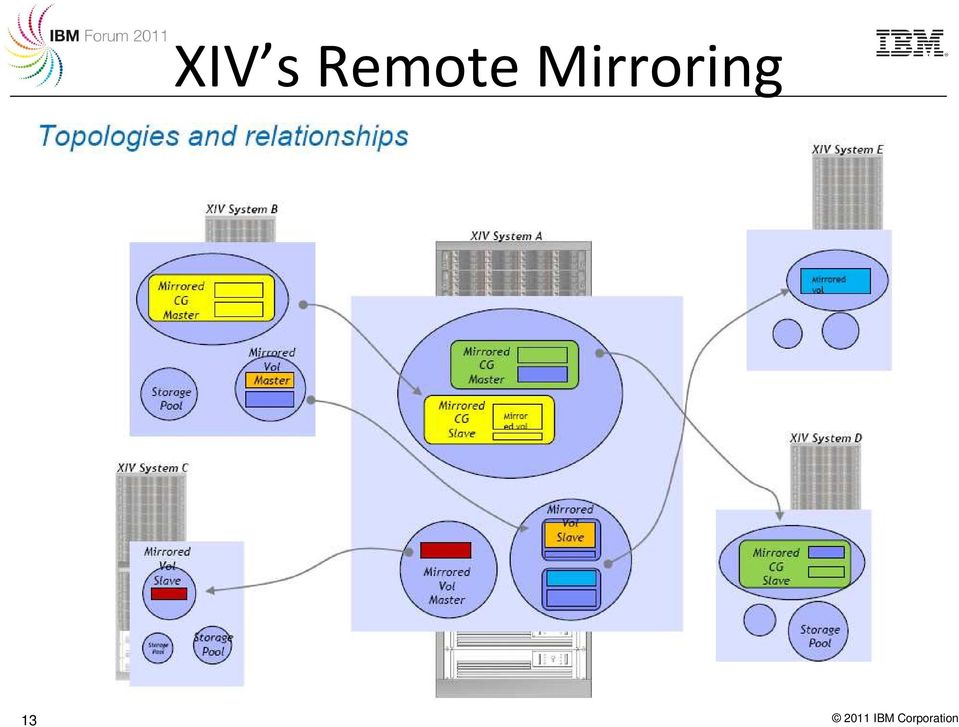

13 XIV sremote Mirroring IBM Corporation

14 XIV s QoS(Quality of Service) IBM Corporation

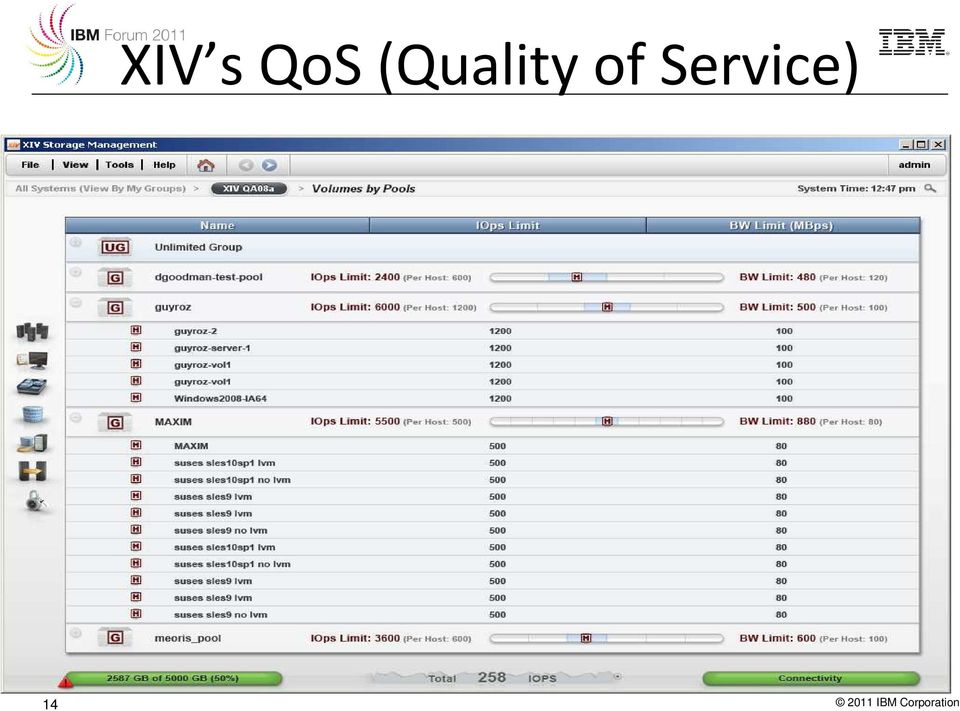

15 XIV s QoS(Quality of Service) IBM Corporation

16 XIV s QoS(Quality of Service) IBM Corporation

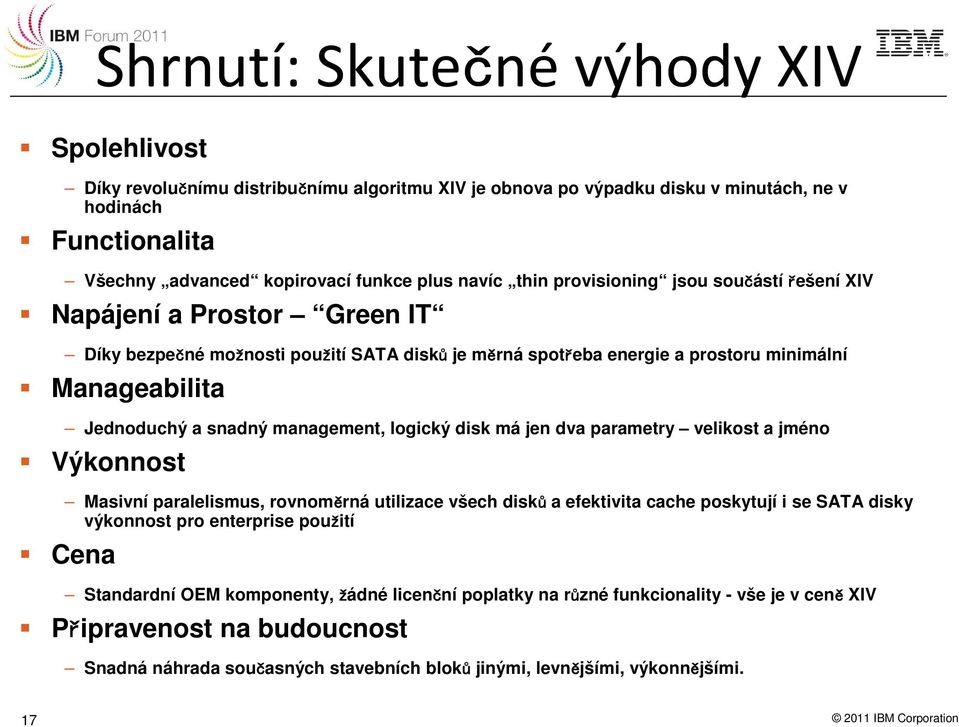

17 Shrnutí: Skutečnévýhody XIV Spolehlivost Díky revolučnímu distribučnímu algoritmu XIV je obnova po výpadku disku v minutách, ne v hodinách Functionalita Všechny advanced kopirovací funkce plus navíc thin provisioning jsou součástí řešení XIV Napájení a Prostor Green IT Díky bezpečné možnosti použití SATA disků je měrná spotřeba energie a prostoru minimální Manageabilita Jednoduchý a snadný management, logický disk má jen dva parametry velikost a jméno Výkonnost Masivní paralelismus, rovnoměrná utilizace všech disků a efektivita cache poskytují i se SATA disky výkonnost pro enterprise použití Cena Standardní OEM komponenty, žádné licenční poplatky na různé funkcionality - vše je v ceně XIV Připravenost na budoucnost Snadná náhrada současných stavebních bloků jinými, levnějšími, výkonnějšími IBM Corporation

18 Děkuji za pozornost IBM Corporation
