1 2007 W o r l d C l a s s T e s t E q u i p m e n t Zkoušečky a měřící přístroje Úplný sortiment od jediného dodavatele IEC/EN DIN VDE třídy napětí B

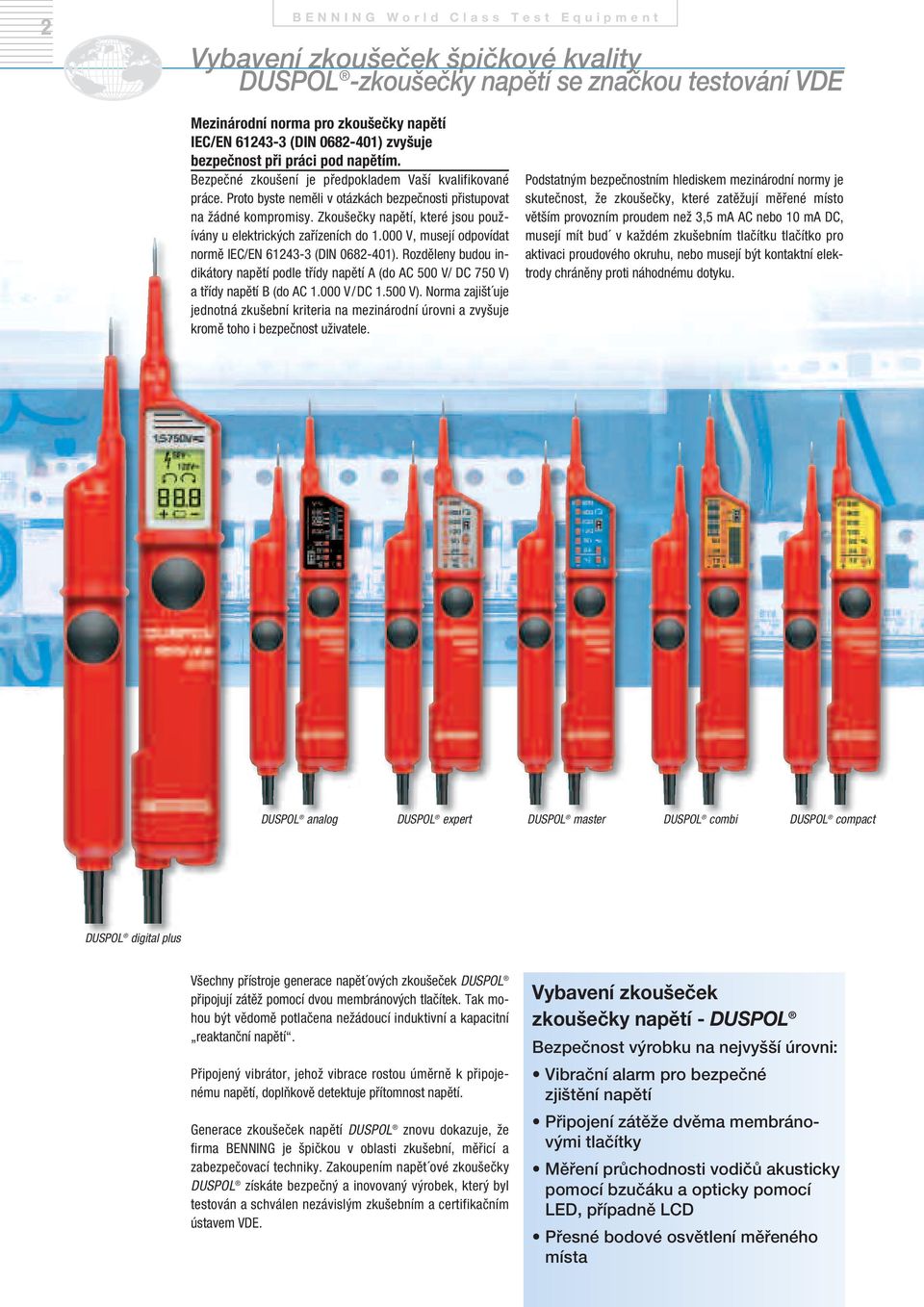

2 2 Vybavení zkoušeček špičkové kvality DUSPOL -zkoušečky napětí se značkou testování VDE Mezinárodní norma pro zkoušečky napětí IEC/EN (DIN ) zvyšuje bezpečnost při práci pod napětím. Bezpečné zkoušení je předpokladem Vaší kvalifikované práce. Proto byste neměli v otázkách bezpečnosti přistupovat na žádné kompromisy. Zkoušečky napětí, které jsou používány u elektrických zařízeních do V, musejí odpovídat normě IEC/EN (DIN ). Rozděleny budou indikátory napětí podle třídy napětí A (do AC 500 V/ DC 750 V) a třídy napětí B (do AC V/DC V). Norma zajišt uje jednotná zkušební kriteria na mezinárodní úrovni a zvyšuje kromě toho i bezpečnost uživatele. Podstatným bezpečnostním hlediskem mezinárodní normy je skutečnost, že zkoušečky, které zatěžují měřené místo větším provozním proudem než 3,5 ma AC nebo 10 ma DC, musejí mít bud v každém zkušebním tlačítku tlačítko pro aktivaci proudového okruhu, nebo musejí být kontaktní elektrody chráněny proti náhodnému dotyku. DUSPOL analog DUSPOL expert DUSPOL master DUSPOL combi DUSPOL compact DUSPOL digital plus Všechny přístroje generace napět ových zkoušeček DUSPOL připojují zátěž pomocí dvou membránových tlačítek. Tak mohou být vědomě potlačena nežádoucí induktivní a kapacitní reaktanční napětí. Připojený vibrátor, jehož vibrace rostou úměrně k připojenému napětí, doplňkově detektuje přítomnost napětí. Generace zkoušeček napětí DUSPOL znovu dokazuje, že firma BENNING je špičkou v oblasti zkušební, měřicí a zabezpečovací techniky. Zakoupením napět ové zkoušečky DUSPOL získáte bezpečný a inovovaný výrobek, který byl testován a schválen nezávislým zkušebním a certifikačním ústavem VDE. Vybavení zkoušeček zkoušečky napětí - DUSPOL Bezpečnost výrobku na nejvyšší úrovni: Vibrační alarm pro bezpečné zjištění napětí Připojení zátěže dvěma membránovými tlačítky Měření průchodnosti vodičů akusticky pomocí bzučáku a opticky pomocí LED, případně LCD Přesné bodové osvětlení měřeného místa

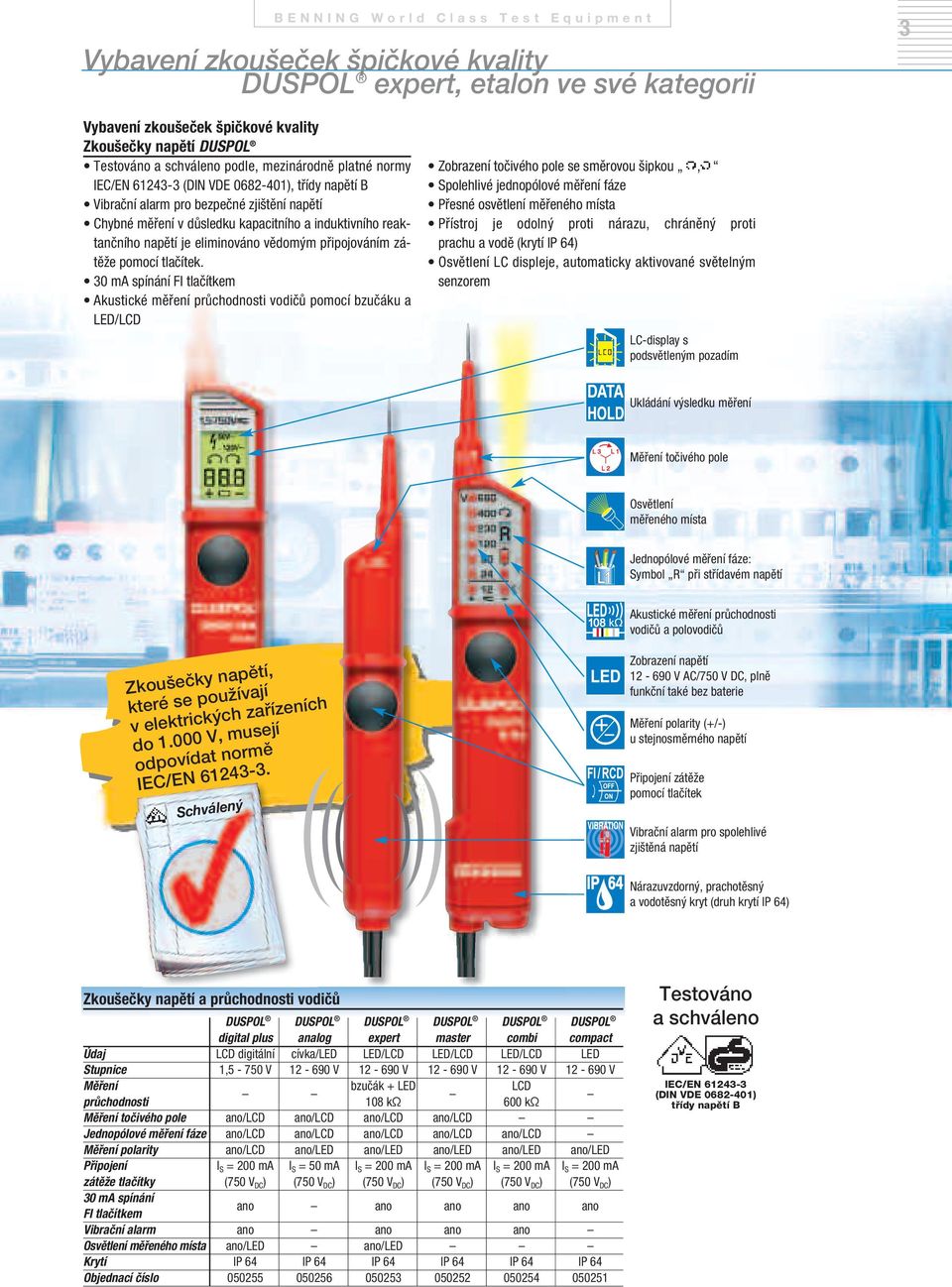

3 Vybavení zkoušeček špičkové kvality DUSPOL expert, etalon ve své kategorii 3 Vybavení zkoušeček špičkové kvality Zkoušečky napětí DUSPOL podle, mezinárodně platné normy IEC/EN (DIN VDE ), třídy napětí B Vibrační alarm pro bezpečné zjištění napětí Chybné měření v důsledku kapacitního a induktivního reaktančního napětí je eliminováno vědomým připojováním zátěže pomocí tlačítek. 30 ma spínání FI tlačítkem Akustické měření průchodnosti vodičů pomocí bzučáku a LED/LCD Zobrazení točivého pole se směrovou šipkou, Spolehlivé jednopólové měření fáze Přesné osvětlení měřeného místa Přístroj je odolný proti nárazu, chráněný proti prachu a vodě (krytí IP 64) Osvětlení LC displeje, automaticky aktivované světelným senzorem LC-display s podsvětleným pozadím Ukládání výsledku měření Měření točivého pole Osvětlení měřeného místa Jednopólové měření fáze: Symbol R při střídavém napětí Akustické měření průchodnosti vodičů a polovodičů Zkoušečky napětí, které se používají v elektrických zařízeních do V, musejí odpovídat normě IEC/EN Schválený Zobrazení napětí V AC/750 V DC, plně funkční také bez baterie Měření polarity (+/-) u stejnosměrného napětí Připojení zátěže pomocí tlačítek Vibrační alarm pro spolehlivé zjištěná napětí Nárazuvzdorný, prachotěsný a vodotěsný kryt (druh krytí IP 64) Zkoušečky napětí a průchodnosti vodičů DUSPOL DUSPOL DUSPOL DUSPOL DUSPOL DUSPOL digital plus analog expert master combi compact Údaj LCD digitální cívka/led LED/LCD LED/LCD LED/LCD LED Stupnice 1,5-750 V V V V V V Měření bzučák + LED LCD průchodnosti 108 kω 600 kω Měření točivého pole ano/lcd ano/lcd ano/lcd ano/lcd Jednopólové měření fáze ano/lcd ano/lcd ano/lcd ano/lcd ano/lcd Měření polarity ano/lcd ano/led ano/led ano/led ano/led ano/led Připojení I S = 200 ma I S = 50 ma I S = 200 ma I S = 200 ma I S = 200 ma I S = 200 ma zátěže tlačítky (750 V DC ) (750 V DC ) (750 V DC ) (750 V DC ) (750 V DC ) (750 V DC ) 30 ma spínání FI tlačítkem ano ano ano ano ano Vibrační alarm ano ano ano ano Osvětlení měřeného místa ano/led ano/led Krytí IP 64 IP 64 IP 64 IP 64 IP 64 IP 64 Objednací číslo IEC/EN (DIN VDE ) třídy napětí B

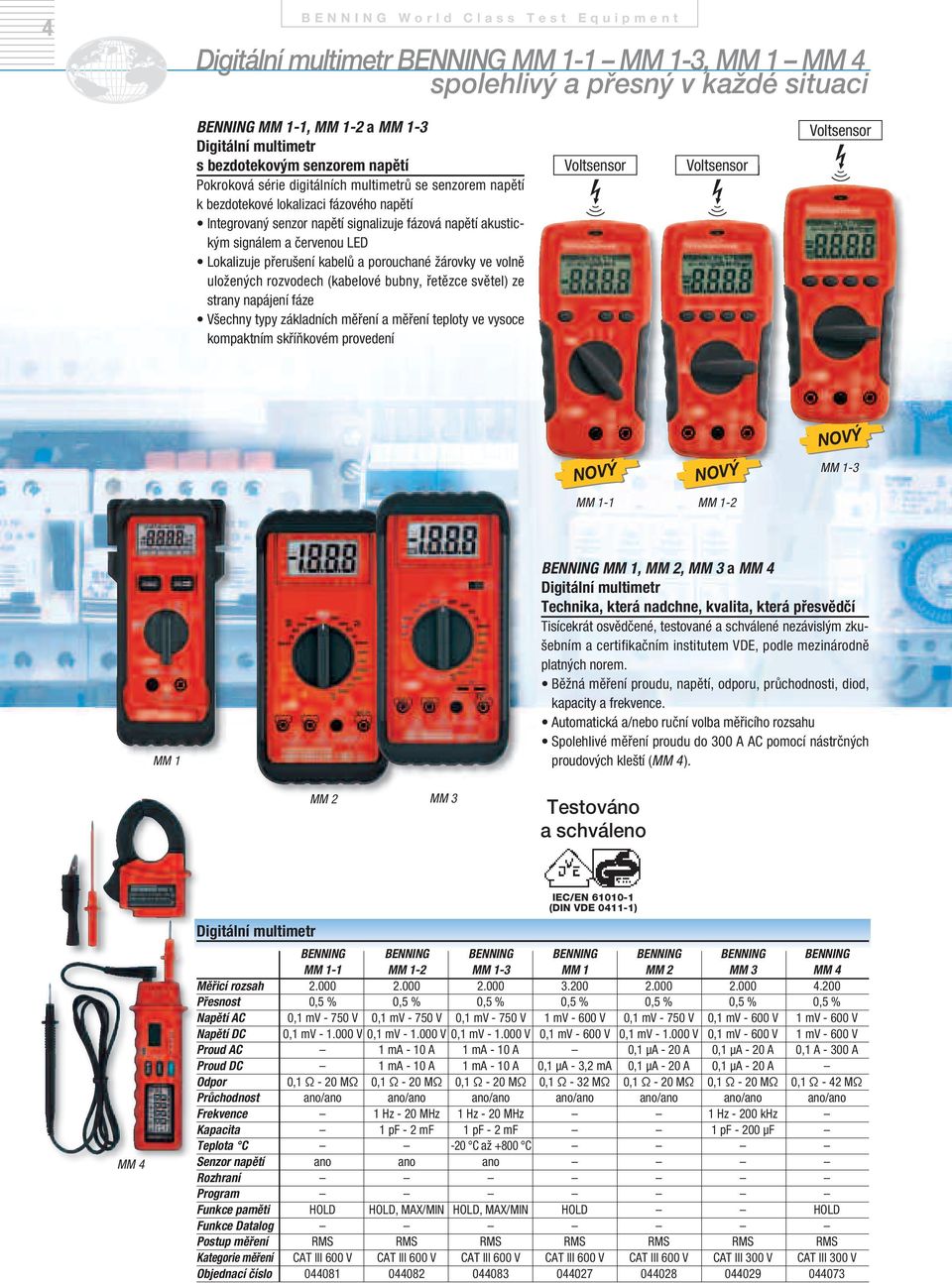

4 4 Digitální multimetr BENNING MM 1-1 MM 1-3, MM 1 MM 4 spolehlivý a přesný v každé situaci BENNING MM 1-1, MM 1-2 a MM 1-3 Digitální multimetr s bezdotekovým senzorem napětí Pokroková série digitálních multimetrů se senzorem napětí k bezdotekové lokalizaci fázového napětí Integrovaný senzor napětí signalizuje fázová napětí akustickým signálem a červenou LED Lokalizuje přerušení kabelů a porouchané žárovky ve volně uložených rozvodech (kabelové bubny, řetězce světel) ze strany napájení fáze Všechny typy základních měření a měření teploty ve vysoce kompaktním skříňkovém provedení Voltsensor Voltsensor Voltsensor MM 1-1 MM 1-2 MM 1-3 MM 1 BENNING MM 1, MM 2, MM 3 a MM 4 Digitální multimetr Technika, která nadchne, kvalita, která přesvědčí Tisícekrát osvědčené, testované a schválené nezávislým zkušebním a certifikačním institutem VDE, podle mezinárodně platných norem. Běžná měření proudu, napětí, odporu, průchodnosti, diod, kapacity a frekvence. Automatická a/nebo ruční volba měřicího rozsahu Spolehlivé měření proudu do 300 A AC pomocí nástrčných proudových kleští (MM 4). MM 2 MM 3 MM 4 Digitální multimetr IEC/EN (DIN VDE ) BENNING BENNING BENNING BENNING BENNING BENNING BENNING MM 1-1 MM 1-2 MM 1-3 MM 1 MM 2 MM 3 MM 4 Měřicí rozsah Přesnost 0,5 % 0,5 % 0,5 % 0,5 % 0,5 % 0,5 % 0,5 % Napětí AC 0,1 mv V 0,1 mv V 0,1 mv V 1 mv V 0,1 mv V 0,1 mv V 1 mv V Napětí DC 0,1 mv V 0,1 mv V 0,1 mv V 0,1 mv V 0,1 mv V 0,1 mv V 1 mv V Proud AC 1 ma - 10 A 1 ma - 10 A 0,1 µa - 20 A 0,1 µa - 20 A 0,1 A A Proud DC 1 ma - 10 A 1 ma - 10 A 0,1 µa - 3,2 ma 0,1 µa - 20 A 0,1 µa - 20 A Odpor 0,1 Ω - 20 MΩ 0,1 Ω - 20 MΩ 0,1 Ω - 20 MΩ 0,1 Ω - 32 MΩ 0,1 Ω - 20 MΩ 0,1 Ω - 20 MΩ 0,1 Ω - 42 MΩ Průchodnost ano/ano ano/ano ano/ano ano/ano ano/ano ano/ano ano/ano Frekvence 1 Hz - 20 MHz 1 Hz - 20 MHz 1 Hz khz Kapacita 1 pf - 2 mf 1 pf - 2 mf 1 pf µf Teplota C -20 C až +800 C Senzor napětí ano ano ano Rozhraní Program Funkce paměti HOLD HOLD, MAX/MIN HOLD, MAX/MIN HOLD HOLD Funkce Datalog Postup měření RMS RMS RMS RMS RMS RMS RMS Kategorie měření CAT III 600 V CAT III 600 V CAT III 600 V CAT III 600 V CAT III 600 V CAT III 300 V CAT III 300 V Objednací číslo

5 Digitální multimetr BENNING MM 5 MM 11 Měření skutečných efektivních hodnot pro průmyslové použití 5 BENNING MM 5, MM 6, MM 7 Digitální multimetr pro přesné a reprodukovatelné výsledky měření Měření skutečných efektivních hodnot pro průmyslové použití Spolehlivé a přesné výsledky měření také při zkresleném nebo nesinusovém průběhu signálu Běžná měření proudu, napětí, odporu, průchodnosti, diod, kapacity, frekvence a teploty LC displej s analogovým bargrafickým zobrazením a podsvícením BENNING MM 11 Přesný digitální multimetr s vynikající výkonovou charakteristikou Nejvyšší přesnost měření 0,06 % měřením TRUE RMS a digitálních rozlišení Ideální měřicí přístroj k zaznamenání průběhu měření Velká úroveň paměti prostřednictvím paměťových míst a paměťových míst v datové funkci Přenos měřených hodnot přes optické rozhraní USB Dodávka včetně softwaru BENNING PC-Win MM 11 USB Software PC-Win MM 10/MM 11 BENNING PC-Win MM 10/MM 11 pro protokol a analýzu Software pro snímání a protokolování řad měření Zobrazení řad měření pomocí tabulky a liniových diagramů Rychlost snímání nastavitelná 0,5 sek. až 10 min. Ukládání řad měření jako textový soubor USB TRUE RMS MM 11 MM 5 TRUE RMS MM 6 TRUE RMS MM 7 BENNING MM 8, MM 9, MM 10 Digitální multimetr kategorie měření CAT IV Nejvyšší kategorie měření CAT IV nabízí optimální ochranu proti přechodnému přepětí Přesný postup měření skutečných efektivních hodnot TRUE RMS Přenos měřených hodnot přes optické rozhraní USB Dodávka včetně softwaru BENNING PC-Win MM 10 Digitální multimetr CAT IV 600 V CAT IV 600 V CAT IV 600 V TRUE RMS TRUE RMS MM 9 MM 10 BENNING BENNING BENNING BENNING BENNING BENNING BENNING MM 5 MM 6 MM 7 MM 8 MM 9 MM 10 MM 11 Měřicí rozsah Přesnost 0,25 % 0,25 % 0,25 % 0,5 % 0,5 % 0,5 % 0,06 % Napětí AC 1 mv V 1 mv V 1 mv V 0,1 mv V 0,1 mv V 0,1 mv V 1 µv V Napětí DC 0,1 mv V 0,1 mv V 0,1 mv V 0,1 mv V 0,1 mv V 0,1 mv V 1 µv V Proud AC 10 µa - 10 A 10 µa - 10 A 10 µa - 10 A 0,1 µa - 10 A 0,1 µa - 10 A 1 µa - 10 A Proud DC 10 µa - 10 A 10 µa - 10 A 10 µa - 10 A 0,1 µa - 6 ma 0,1 µa - 10 A 0,1 µa - 10 A 1 µa - 10 A Odpor 0,1 Ω - 30 MΩ 0,1 Ω - 40 MΩ 0,1 Ω - 40 MΩ 0,1 Ω - 60 MΩ 0,1 Ω - 60 MΩ 0,1 Ω - 60 MΩ 10 mω - 2 GΩ Průchodnost ano/ano ano/ano ano/ano ano/ano ano/ano ano/ano ano/ano Frekvence 1 Hz - 30 MHz 1 Hz - 40 MHz 1 Hz - 40 MHz 1 Hz - 60 MHz 1 Hz - 60 MHz 1 Hz - 60 MHz 0,01 Hz - 1 MHz Kapacita 1 pf - 40 mf 1 pf - 40 mf 1 pf - 6 mf 1 pf - 6 mf 1 pf - 6 mf 1 pf - 40 mf Teplota C -20 C až +800 C -200 C až C Senzor napětí Rozhraní USB USB Program PC-Win MM 10 PC-Win MM 11 Funkce paměti HOLD HOLD HOLD, MAX/MIN HOLD, MAX/MIN HOLD, MAX/MIN HOLD, MAX/MIN míst Funkce Datalog míst Postup měření RMS TRUE RMS TRUE RMS RMS TRUE RMS TRUE RMS TRUE RMS Kategorie měření CAT III 600 V CAT III 600 V CAT III 600 V CAT IV 600 V CAT IV 600 V CAT IV 600 V CAT III 600 V Objednací číslo MM 8 IEC/EN (DIN VDE ) Všechny digitální multimetry jsou včetně ochranné brašny, bezpečného měřicího kabelu a sady baterií

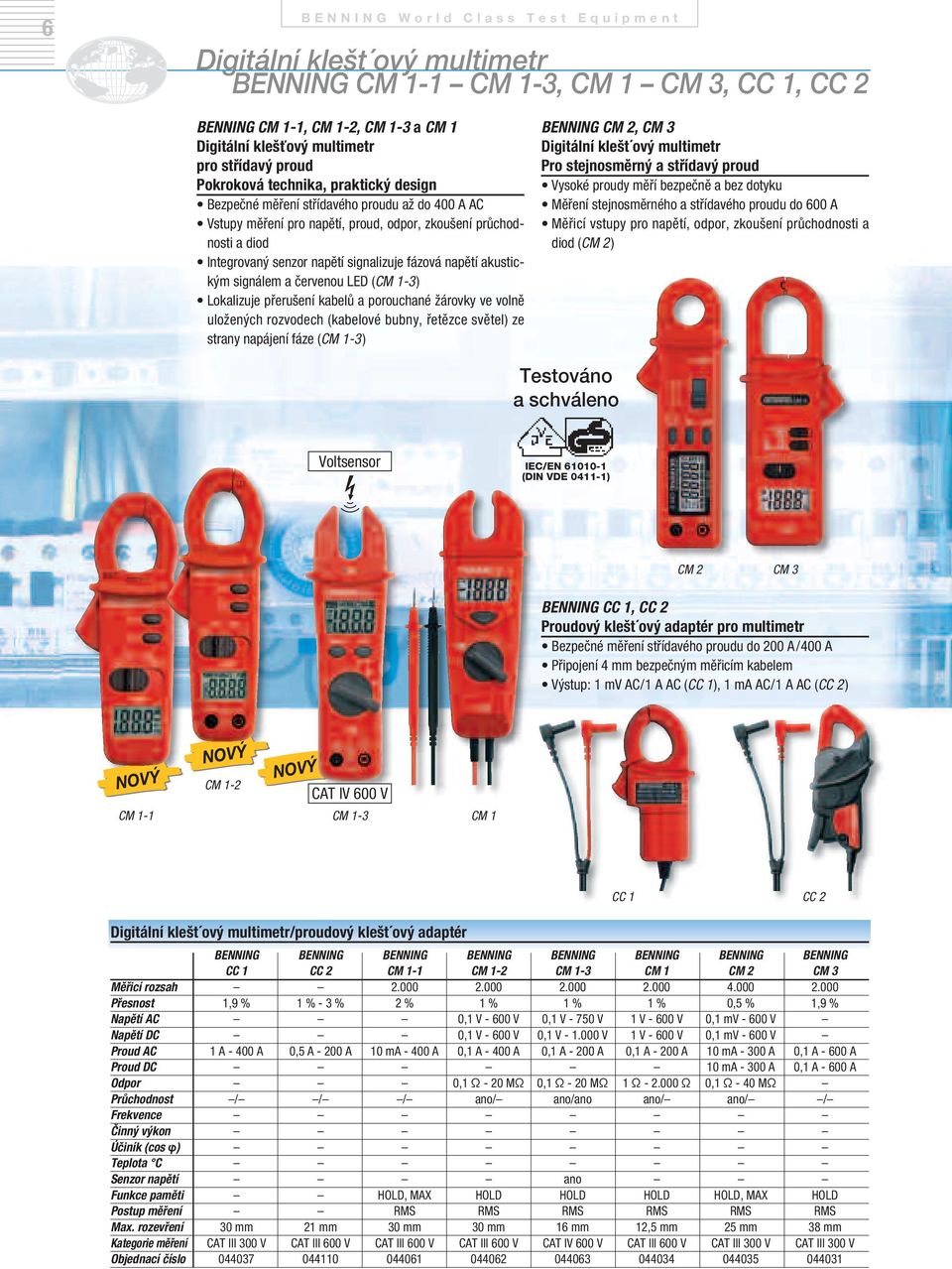

6 6 Digitální klešt ový multimetr BENNING CM 1-1 CM 1-3, CM 1 CM 3, CC 1, CC 2 BENNING CM 1-1, CM 1-2, CM 1-3 a CM 1 Digitální klešťový multimetr pro střídavý proud Pokroková technika, praktický design Bezpečné měření střídavého proudu až do 400 A AC Vstupy měření pro napětí, proud, odpor, zkoušení průchodnosti a diod Integrovaný senzor napětí signalizuje fázová napětí akustickým signálem a červenou LED (CM 1-3) Lokalizuje přerušení kabelů a porouchané žárovky ve volně uložených rozvodech (kabelové bubny, řetězce světel) ze strany napájení fáze (CM 1-3) BENNING CM 2, CM 3 Digitální klešt ový multimetr Pro stejnosměrný a střídavý proud Vysoké proudy měří bezpečně a bez dotyku Měření stejnosměrného a střídavého proudu do 600 A Měřicí vstupy pro napětí, odpor, zkoušení průchodnosti a diod (CM 2) Voltsensor IEC/EN (DIN VDE ) CM 2 CM 3 BENNING CC 1, CC 2 Proudový klešt ový adaptér pro multimetr Bezpečné měření střídavého proudu do 200 A/400 A Připojení 4 mm bezpečným měřicím kabelem Výstup: 1 mv AC/1 A AC (CC 1), 1 ma AC/1 A AC (CC 2) CM 1-1 CM 1-2 CAT IV 600 V CM 1-3 CM 1 CC 1 CC 2 Digitální klešt ový multimetr/proudový klešt ový adaptér BENNING BENNING BENNING BENNING BENNING BENNING BENNING BENNING CC 1 CC 2 CM 1-1 CM 1-2 CM 1-3 CM 1 CM 2 CM 3 Měřicí rozsah Přesnost 1,9 % 1 % - 3 % 2 % 1 % 1 % 1 % 0,5 % 1,9 % Napětí AC 0,1 V V 0,1 V V 1 V V 0,1 mv V Napětí DC 0,1 V V 0,1 V V 1 V V 0,1 mv V Proud AC 1 A A 0,5 A A 10 ma A 0,1 A A 0,1 A A 0,1 A A 10 ma A 0,1 A A Proud DC 10 ma A 0,1 A A Odpor 0,1 Ω - 20 MΩ 0,1 Ω - 20 MΩ 1 Ω Ω 0,1 Ω - 40 MΩ Průchodnost / / / ano/ ano/ano ano/ ano/ / Frekvence Činný výkon Účiník (cos φ) Teplota C Senzor napětí ano Funkce paměti HOLD, MAX HOLD HOLD HOLD HOLD, MAX HOLD Postup měření RMS RMS RMS RMS RMS RMS Max. rozevření 30 mm 21 mm 30 mm 30 mm 16 mm 12,5 mm 25 mm 38 mm Kategorie měření CAT III 300 V CAT III 600 V CAT III 600 V CAT III 600 V CAT IV 600 V CAT III 600 V CAT III 300 V CAT III 300 V Objednací číslo

7 Digitální klešt ový multimetr BENNING CM 4 CM 8 7 BENNING CM 4 - CM 7 Digitální klešt ový multimetr nejvyšší měřicí kategorie Bezpečnost bez kompromisů Více funkcí a vysoký výkon metodou TRUE RMS pro průmyslové použití Bezpečné měření proudu do A AC/DC Nejvyšší měřicí kategorie CAT IV 600 V dovoluje měřit přímo na zdroji nízkého napětí LC displej a podsvícení u všech modelů BENNING CM 8 Výkonný klešťový multimetr Výkonová analýza pro jedno a třífázové sítě Měření TRUE-RMS až do V, 600 A AC/DC Měření činného výkonu až do 600 kw Výpočet účiníku cos φ Zobrazení druhu zatížení (indukční, kapacitní) Dvoupólové zkoušení točivého pole v trojfázových sítích Vstupy měření pro napětí, proud, odpor, průchodnost, diody, frekvenci a teplotu Měření spínacích proudů (motorů etc.) TRUE RMS CAT IV 600 V CM 4 CM 5 CM 6 CAT IV 600 V TRUE RMS CM 7 TRUE RMS CM 8 IEC/EN (DIN VDE ) Digitální klešt ový multimetr BENNING BENNING BENNING BENNING BENNING CM 4 CM 5 CM 6 CM 7 CM 8 Měřicí rozsah Přesnost 0,7 % 0,7 % 0,7 % 0,7 % 0,7 % Napětí AC 0,1 V V 0,1 V V 0,1 V V 0,1 V V 10 mv V Napětí DC 0,1 V V 0,1 V V 0,1 V V 0,1 V V 10 mv V Proud AC 0,1 A A 0,1 A A 0,1 A A 0,1 A A 0,1 A A Proud DC 0,1 A A 0,1 A A 0,1 A A Odpor 0,1 Ω Ω 0,1 Ω Ω 0,1 Ω Ω 0,1 Ω Ω 0,1 Ω - 20 kω Průchodnost ano/ ano/ ano/ ano/ ano/ano Frekvence 1 Hz Hz 1 Hz Hz 1 Hz Hz 1 Hz Hz 0,1 Hz Hz Činný výkon 1 W kw Účiník (cos φ) ± 0,00-1,00 Teplota C -50 C až C Senzor napětí Funkce paměti HOLD, MAX/MIN HOLD, MAX/MIN HOLD, MAX/MIN HOLD, MAX/MIN HOLD, MAX/MIN PEAK PEAK, ZERO PEAK PEAK, ZERO PEAK, INRUSH Postup měření RMS TRUE RMS RMS TRUE RMS TRUE RMS Max. rozevření 37 mm 45 mm 53 mm 53 mm 40 mm Kategorie měření CAT III 600 V CAT III 600 V CAT IV 600 V CAT IV 600 V CAT III 600 V Objednací číslo Všechny digitální klešt ové měřicí přístroje jsou včetně ochranné brašny, bezpečného měřicího kabelu a sady baterií

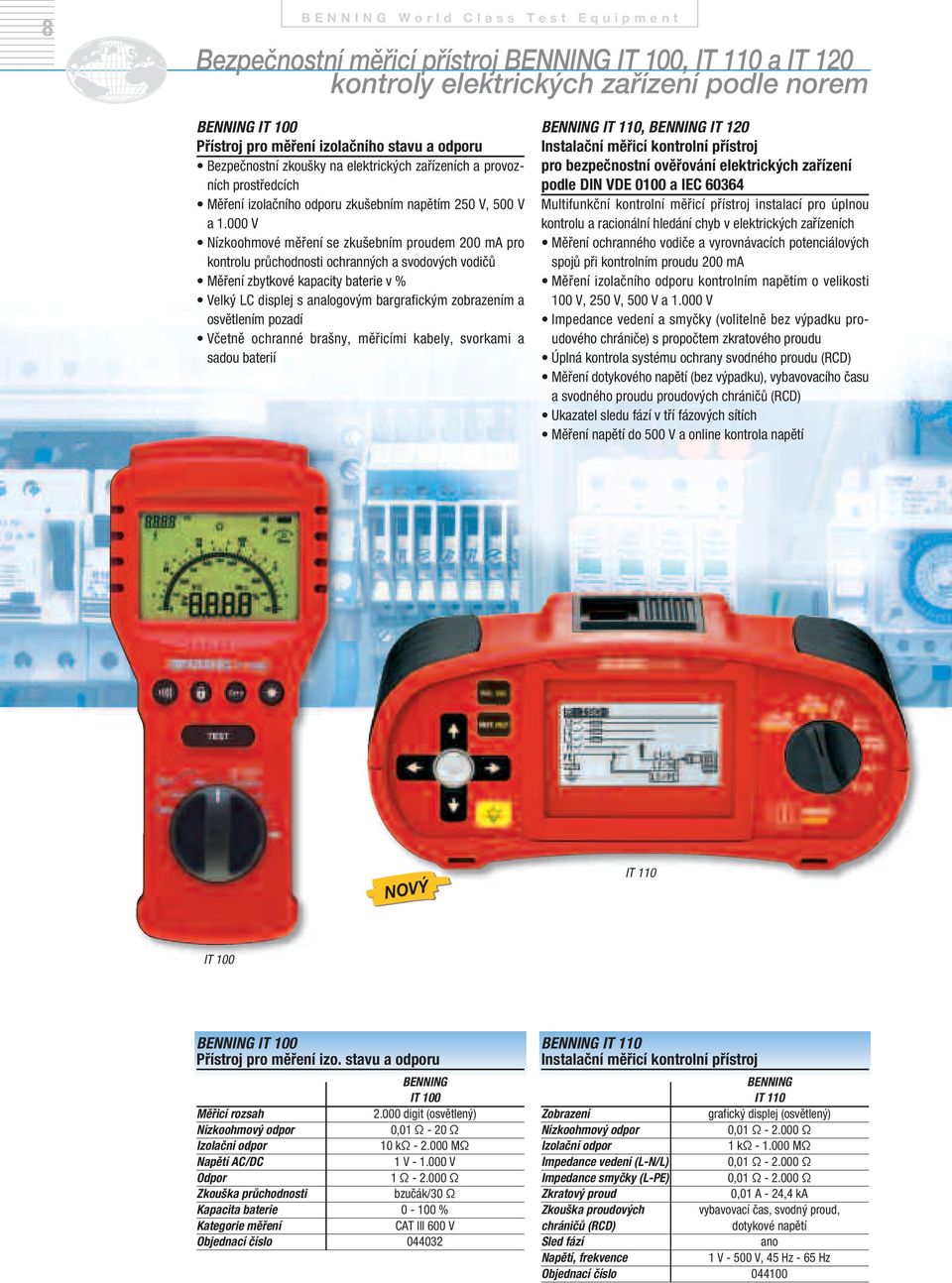

8 8 Bezpečnostní měřicí přístroj BENNING IT 100, IT 110 a IT 120 kontroly elektrických zařízení podle norem BENNING IT 100 Přístroj pro měření izolačního stavu a odporu Bezpečnostní zkoušky na elektrických zařízeních a provozních prostředcích Měření izolačního odporu zkušebním napětím 250 V, 500 V a V Nízkoohmové měření se zkušebním proudem 200 ma pro kontrolu průchodnosti ochranných a svodových vodičů Měření zbytkové kapacity baterie v % Velký LC displej s analogovým bargrafickým zobrazením a osvětlením pozadí Včetně ochranné brašny, měřicími kabely, svorkami a sadou baterií BENNING IT 110, BENNING IT 120 Instalační měřicí kontrolní přístroj pro bezpečnostní ověřování elektrických zařízení podle DIN VDE 0100 a IEC Multifunkční kontrolní měřicí přístroj instalací pro úplnou kontrolu a racionální hledání chyb v elektrických zařízeních Měření ochranného vodiče a vyrovnávacích potenciálových spojů při kontrolním proudu 200 ma Měření izolačního odporu kontrolním napětím o velikosti 100 V, 250 V, 500 V a V Impedance vedení a smyčky (volitelně bez výpadku proudového chrániče) s propočtem zkratového proudu Úplná kontrola systému ochrany svodného proudu (RCD) Měření dotykového napětí (bez výpadku), vybavovacího času a svodného proudu proudových chráničů (RCD) Ukazatel sledu fází v tří fázových sítích Měření napětí do 500 V a online kontrola napětí IT 110 IT 100 BENNING IT 100 Přístroj pro měření izo. stavu a odporu BENNING IT 100 Měřicí rozsah digit (osvětlený) Nízkoohmový odpor 0,01 Ω - 20 Ω Izolační odpor 10 kω MΩ Napětí AC/DC 1 V V Odpor 1 Ω Ω Zkouška průchodnosti bzučák/30 Ω Kapacita baterie % Kategorie měření CAT III 600 V Objednací číslo BENNING IT 110 Instalační měřicí kontrolní přístroj BENNING IT 110 Zobrazení grafický displej (osvětlený) Nízkoohmový odpor 0,01 Ω Ω Izolační odpor 1 kω MΩ Impedance vedení (L-N/L) 0,01 Ω Ω Impedance smyčky (L-PE) 0,01 Ω Ω Zkratový proud 0,01 A - 24,4 ka Zkouška proudových vybavovací čas, svodný proud, chráničů (RCD) dotykové napětí Sled fází ano Napětí, frekvence 1 V V, 45 Hz - 65 Hz Objednací číslo

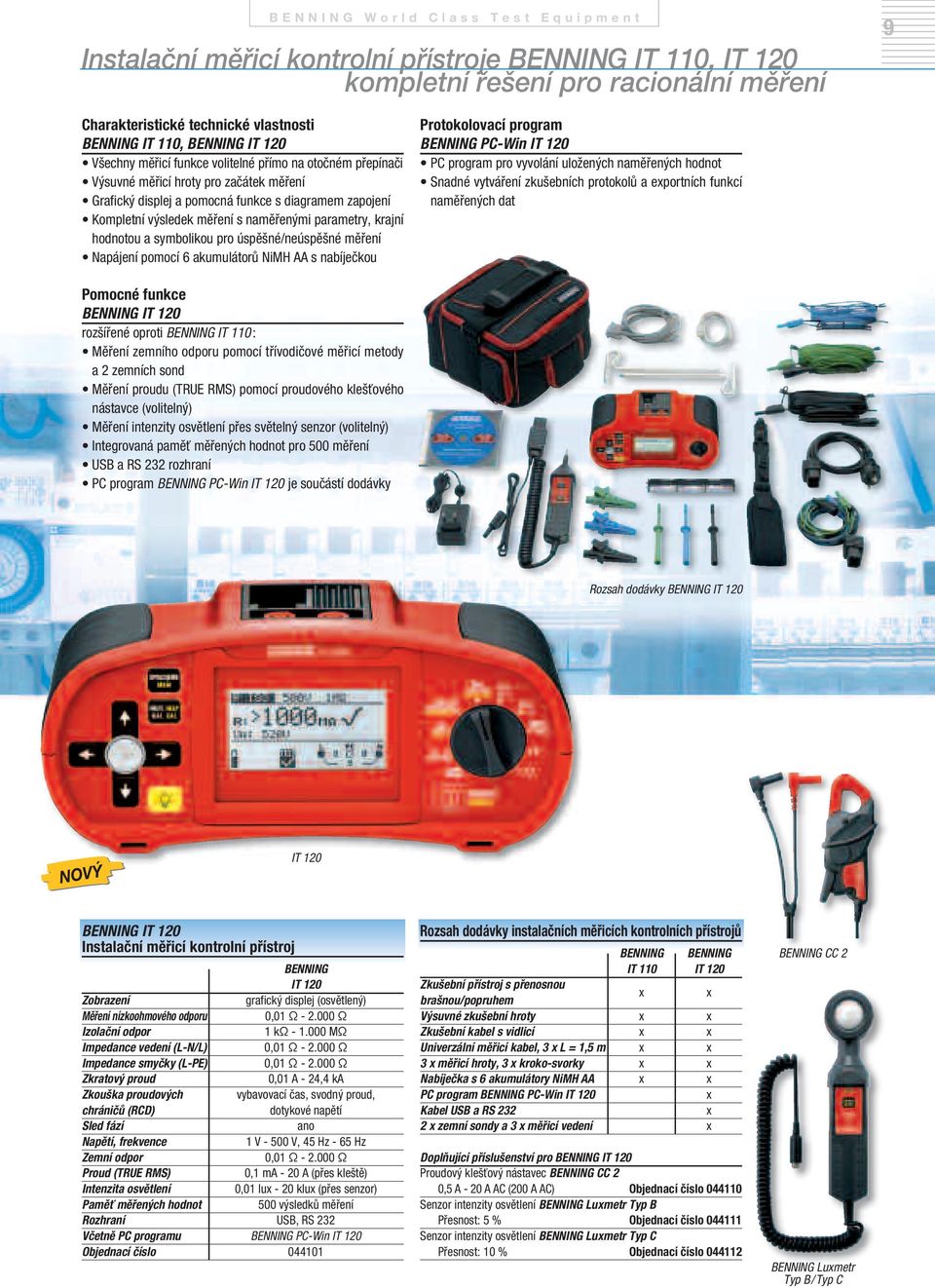

9 Instalační měřicí kontrolní přístroje BENNING IT 110, IT 120 kompletní řešení pro racionální měření 9 Charakteristické technické vlastnosti BENNING IT 110, BENNING IT 120 Všechny měřicí funkce volitelné přímo na otočném přepínači Výsuvné měřicí hroty pro začátek měření Grafický displej a pomocná funkce s diagramem zapojení Kompletní výsledek měření s naměřenými parametry, krajní hodnotou a symbolikou pro úspěšné/neúspěšné měření Napájení pomocí 6 akumulátorů NiMH AA s nabíječkou Protokolovací program BENNING PC-Win IT 120 PC program pro vyvolání uložených naměřených hodnot Snadné vytváření zkušebních protokolů a exportních funkcí naměřených dat Pomocné funkce BENNING IT 120 rozšířené oproti BENNING IT 110 : Měření zemního odporu pomocí třívodičové měřicí metody a 2 zemních sond Měření proudu (TRUE RMS) pomocí proudového klešťového nástavce (volitelný) Měření intenzity osvětlení přes světelný senzor (volitelný) Integrovaná paměť měřených hodnot pro 500 měření USB a RS 232 rozhraní PC program BENNING PC-Win IT 120 je součástí dodávky Rozsah dodávky BENNING IT 120 IT 120 BENNING IT 120 Instalační měřicí kontrolní přístroj BENNING IT 120 Zobrazení grafický displej (osvětlený) Měření nízkoohmového odporu 0,01 Ω Ω Izolační odpor 1 kω MΩ Impedance vedení (L-N/L) 0,01 Ω Ω Impedance smyčky (L-PE) 0,01 Ω Ω Zkratový proud 0,01 A - 24,4 ka Zkouška proudových vybavovací čas, svodný proud, chráničů (RCD) dotykové napětí Sled fází ano Napětí, frekvence 1 V V, 45 Hz - 65 Hz Zemní odpor 0,01 Ω Ω Proud (TRUE RMS) 0,1 ma - 20 A (přes kleště) Intenzita osvětlení 0,01 lux - 20 klux (přes senzor) Paměť měřených hodnot 500 výsledků měření Rozhraní USB, RS 232 Včetně PC programu BENNING PC-Win IT 120 Objednací číslo Rozsah dodávky instalačních měřicích kontrolních přístrojů BENNING BENNING IT 110 IT 120 Zkušební přístroj s přenosnou brašnou/popruhem x x Výsuvné zkušební hroty x x Zkušební kabel s vidlicí x x Univerzální měřicí kabel, 3 x L = 1,5 m x x 3 x měřicí hroty, 3 x kroko-svorky x x Nabíječka s 6 akumulátory NiMH AA x x PC program BENNING PC-Win IT 120 x Kabel USB a RS 232 x 2 x zemní sondy a 3 x měřicí vedení x Doplňující příslušenství pro BENNING IT 120 Proudový klešťový nástavec BENNING CC 2 0,5 A - 20 A AC (200 A AC) Objednací číslo Senzor intenzity osvětlení BENNING Luxmetr Typ B Přesnost: 5 % Objednací číslo Senzor intenzity osvětlení BENNING Luxmetr Typ C Přesnost: 10 % Objednací číslo BENNING CC 2 BENNING Luxmetr Typ B/Typ C

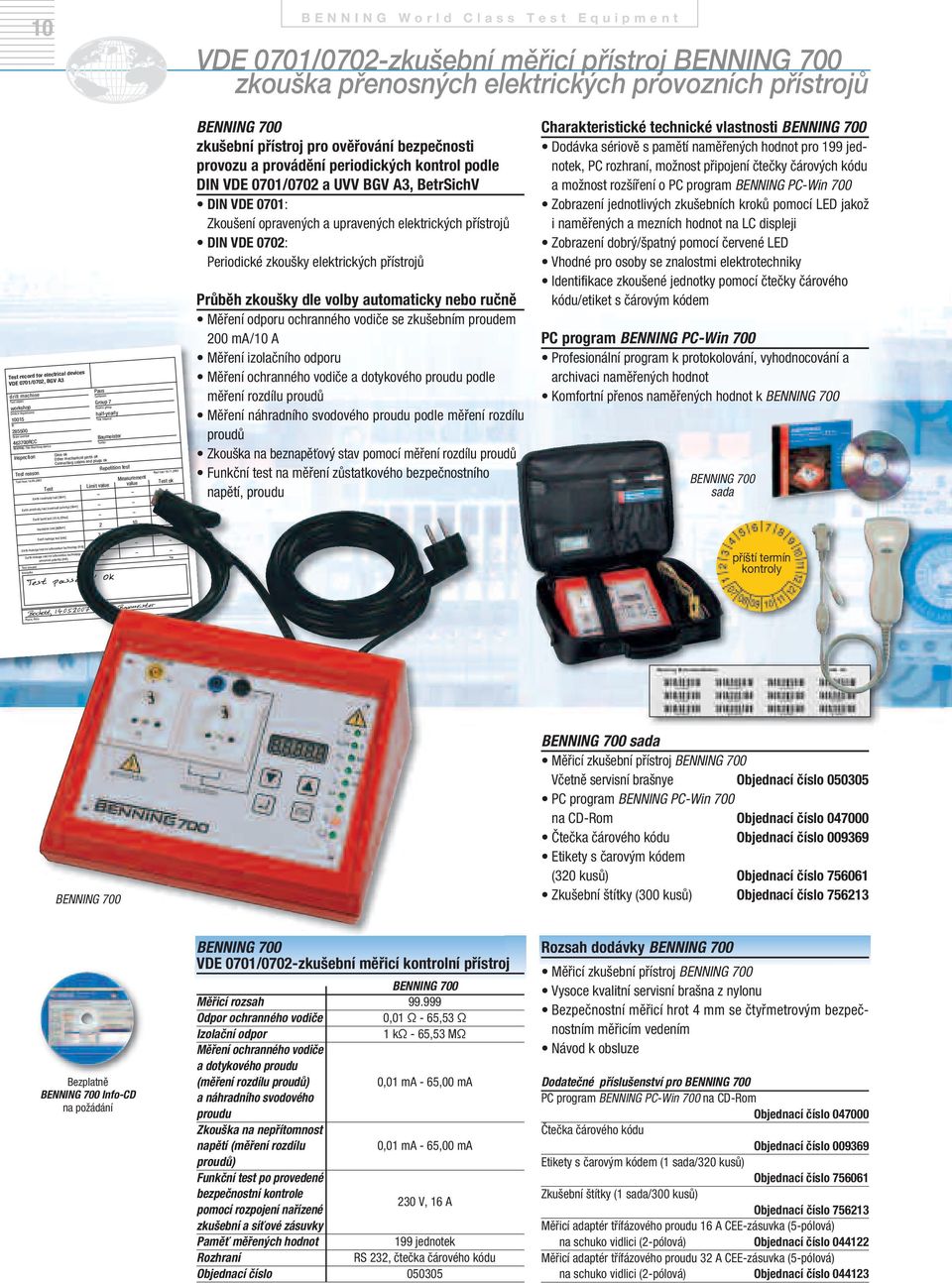

10 10 VDE 0701/0702-zkušební měřicí přístroj BENNING 700 zkouška přenosných elektrických provozních přístrojů Test record for electrical devices VDE 0701/0702, BGV A3 drill machine Test object workshop Device department ID Order number RCC BENNING 700 Checking device Inspection Paus Customer Case ok Other mechanical parts ok Connecting cables and plugs ok Test reason Repetition test Measurement Test value 10 0,7 Test from Earth continuity test [Ohm] Earth continuity test (reversed polarity) [Ohm] Earth bond test (10 A) [Ohm] Insulation test [MOhm] Earth leakage test [ma] Earth leakage test for information technology [ma] Earth leakage test for information technology (reversed polarity) [ma] Test passed Remarks Group 7 Device group half-yearly Test interval Baumeister Tester Limit value 2 3,5 Test passed / OK Next test Test ok Yes Yes Yes BENNING 700 zkušební přístroj pro ověřování bezpečnosti provozu a provádění periodických kontrol podle DIN VDE 0701/0702 a UVV BGV A3, BetrSichV DIN VDE 0701: Zkoušení opravených a upravených elektrických přístrojů DIN VDE 0702: Periodické zkoušky elektrických přístrojů Průběh zkoušky dle volby automaticky nebo ručně Měření odporu ochranného vodiče se zkušebním proudem 200 ma/10 A Měření izolačního odporu Měření ochranného vodiče a dotykového proudu podle měření rozdílu proudů Měření náhradního svodového proudu podle měření rozdílu proudů Zkouška na beznapěťový stav pomocí měření rozdílu proudů Funkční test na měření zůstatkového bezpečnostního napětí, proudu Charakteristické technické vlastnosti BENNING 700 Dodávka sériově s pamětí naměřených hodnot pro 199 jednotek, PC rozhraní, možnost připojení čtečky čárových kódu a možnost rozšíření o PC program BENNING PC-Win 700 Zobrazení jednotlivých zkušebních kroků pomocí LED jakož i naměřených a mezních hodnot na LC displeji Zobrazení dobrý/špatný pomocí červené LED Vhodné pro osoby se znalostmi elektrotechniky Identifikace zkoušené jednotky pomocí čtečky čárového kódu/etiket s čárovým kódem PC program BENNING PC-Win 700 Profesionální program k protokolování, vyhodnocování a archivaci naměřených hodnot Komfortní přenos naměřených hodnot k BENNING 700 BENNING 700 sada příští termín kontroly Bocholt, Baumeister Place, date Signature BENNING 700 BENNING 700 sada Měřicí zkušební přístroj BENNING 700 Včetně servisní brašnye Objednací číslo PC program BENNING PC-Win 700 na CD-Rom Objednací číslo Čtečka čárového kódu Objednací číslo Etikety s čarovým kódem (320 kusů) Objednací číslo Zkušební štítky (300 kusů) Objednací číslo Bezplatně BENNING 700 Info-CD na požádání BENNING 700 VDE 0701/0702-zkušební měřicí kontrolní přístroj BENNING 700 Měřicí rozsah Odpor ochranného vodiče 0,01 Ω - 65,53 Ω Izolační odpor 1 kω - 65,53 MΩ Měření ochranného vodiče a dotykového proudu (měření rozdílu proudů) 0,01 ma - 65,00 ma a náhradního svodového proudu Zkouška na nepřítomnost napětí (měření rozdílu 0,01 ma - 65,00 ma proudů) Funkční test po provedené bezpečnostní kontrole 230 V, 16 A pomocí rozpojení nařízené zkušební a síťové zásuvky Paměť měřených hodnot 199 jednotek Rozhraní RS 232, čtečka čárového kódu Objednací číslo Rozsah dodávky BENNING 700 Měřicí zkušební přístroj BENNING 700 Vysoce kvalitní servisní brašna z nylonu Bezpečnostní měřicí hrot 4 mm se čtyřmetrovým bezpečnostním měřicím vedením Návod k obsluze Dodatečné příslušenství pro BENNING 700 PC program BENNING PC-Win 700 na CD-Rom Objednací číslo Čtečka čárového kódu Objednací číslo Etikety s čarovým kódem (1 sada/320 kusů) Objednací číslo Zkušební štítky (1 sada/300 kusů) Objednací číslo Měřicí adaptér třífázového proudu 16 A CEE-zásuvka (5-pólová) na schuko vidlici (2-pólová) Objednací číslo Měřicí adaptér třífázového proudu 32 A CEE-zásuvka (5-pólová) na schuko vidlici (2-pólová) Objednací číslo

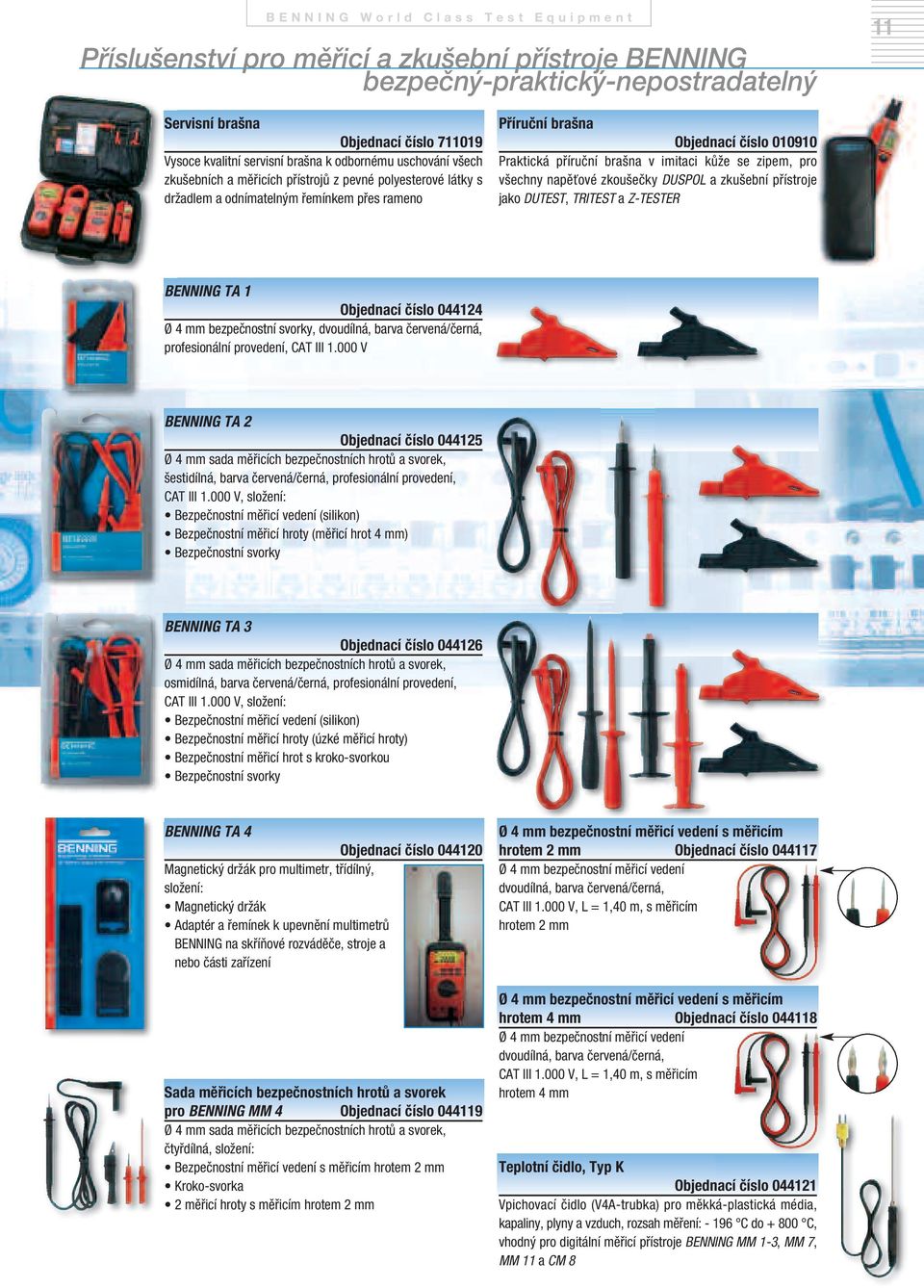

11 Příslušenství pro měřicí a zkušební přístroje BENNING bezpečný-praktický-nepostradatelný 11 Servisní brašna Objednací číslo Vysoce kvalitní servisní brašna k odbornému uschování všech zkušebních a měřicích přístrojů z pevné polyesterové látky s držadlem a odnímatelným řemínkem přes rameno Příruční brašna Objednací číslo Praktická příruční brašna v imitaci kůže se zipem, pro všechny napěťové zkoušečky DUSPOL a zkušební přístroje jako DUTEST, TRITEST a Z-TESTER BENNING TA 1 Objednací číslo Ø 4 mm bezpečnostní svorky, dvoudílná, barva červená/černá, profesionální provedení, CAT III V BENNING TA 2 Objednací číslo Ø 4 mm sada měřicích bezpečnostních hrotů a svorek, šestidílná, barva červená/černá, profesionální provedení, CAT III V, složení: Bezpečnostní měřicí vedení (silikon) Bezpečnostní měřicí hroty (měřicí hrot 4 mm) Bezpečnostní svorky BENNING TA 3 Objednací číslo Ø 4 mm sada měřicích bezpečnostních hrotů a svorek, osmidílná, barva červená/černá, profesionální provedení, CAT III V, složení: Bezpečnostní měřicí vedení (silikon) Bezpečnostní měřicí hroty (úzké měřicí hroty) Bezpečnostní měřicí hrot s kroko-svorkou Bezpečnostní svorky BENNING TA 4 Objednací číslo Magnetický držák pro multimetr, třídílný, složení: Magnetický držák Adaptér a řemínek k upevnění multimetrů BENNING na skříňové rozváděče, stroje a nebo části zařízení Sada měřicích bezpečnostních hrotů a svorek pro BENNING MM 4 Objednací číslo Ø 4 mm sada měřicích bezpečnostních hrotů a svorek, čtyřdílná, složení: Bezpečnostní měřicí vedení s měřicím hrotem 2 mm Kroko-svorka 2 měřicí hroty s měřicím hrotem 2 mm Ø 4 mm bezpečnostní měřicí vedení s měřicím hrotem 2 mm Objednací číslo Ø 4 mm bezpečnostní měřicí vedení dvoudílná, barva červená/černá, CAT III V, L = 1,40 m, s měřicím hrotem 2 mm Ø 4 mm bezpečnostní měřicí vedení s měřicím hrotem 4 mm Objednací číslo Ø 4 mm bezpečnostní měřicí vedení dvoudílná, barva červená/černá, CAT III V, L = 1,40 m, s měřicím hrotem 4 mm Teplotní čidlo, Typ K Objednací číslo Vpichovací čidlo (V4A-trubka) pro měkká-plastická média, kapaliny, plyny a vzduch, rozsah měření: C do C, vhodný pro digitální měřicí přístroje BENNING MM 1-3, MM 7, MM 11 a CM 8

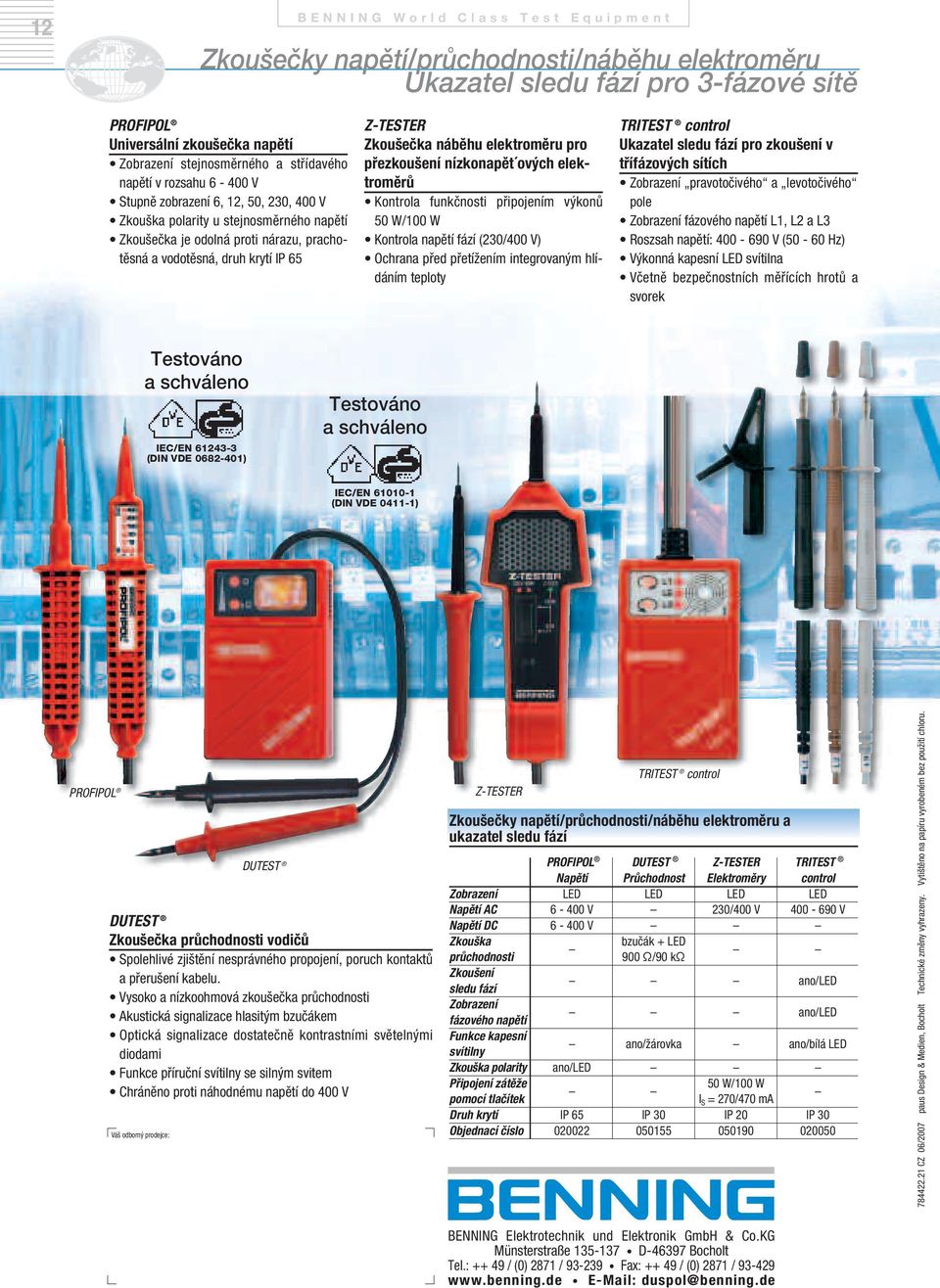

12 12 Zkoušečky napětí/průchodnosti/náběhu elektroměru Ukazatel sledu fází pro 3-fázové sítě PROFIPOL Universální zkoušečka napětí Zobrazení stejnosměrného a střídavého napětí v rozsahu V Stupně zobrazení 6, 12, 50, 230, 400 V Zkouška polarity u stejnosměrného napětí Zkoušečka je odolná proti nárazu, prachotěsná a vodotěsná, druh krytí IP 65 Z-TESTER Zkoušečka náběhu elektroměru pro přezkoušení nízkonapět ových elektroměrů Kontrola funkčnosti připojením výkonů 50 W/100 W Kontrola napětí fází (230/400 V) Ochrana před přetížením integrovaným hlídáním teploty TRITEST control Ukazatel sledu fází pro zkoušení v třífázových sítích Zobrazení pravotočivého a levotočivého pole Zobrazení fázového napětí L1, L2 a L3 Roszsah napětí: V (50-60 Hz) Výkonná kapesní LED svítilna Včetně bezpečnostních měřících hrotů a svorek IEC/EN (DIN VDE ) IEC/EN (DIN VDE ) PROFIPOL DUTEST DUTEST Zkoušečka průchodnosti vodičů Spolehlivé zjištění nesprávného propojení, poruch kontaktů a přerušení kabelu. Vysoko a nízkoohmová zkoušečka průchodnosti Akustická signalizace hlasitým bzučákem Optická signalizace dostatečně kontrastními světelnými diodami Funkce příruční svítilny se silným svitem Chráněno proti náhodnému napětí do 400 V Váš odborný prodejce: Z-TESTER TRITEST control Zkoušečky napětí/průchodnosti/náběhu elektroměru a ukazatel sledu fází PROFIPOL DUTEST Z-TESTER TRITEST Napětí Průchodnost Elektroměry control Zobrazení LED LED LED LED Napětí AC V 230/400 V V Napětí DC V Zkouška bzučák + LED průchodnosti 900 Ω/90 kω Zkoušení sledu fází ano/led Zobrazení fázového napětí ano/led Funkce kapesní svítilny ano/žárovka ano/bílá LED Zkouška polarity ano/led Připojení zátěže 50 W/100 W pomocí tlačítek I S = 270/470 ma Druh krytí IP 65 IP 30 IP 20 IP 30 Objednací číslo CZ 06/2007 paus Design & Medien, Bocholt Technické změny vyhrazeny. Vytištěno na papíru vyrobeném bez použití chloru. BENNING Elektrotechnik und Elektronik GmbH & Co.KG Münsterstraße D Bocholt Tel.: / (0) 2871 / Fax: / (0) 2871 / duspol@benning.de
