mito POHON PRO POSUVNÉ BRÁNY DO 400KG Návod Na instalaci a obsluhu

Transkript

1 mito POHON PRO POSUVNÉ BRÁNY DO 400KG Návod Na instalaci a obsluhu

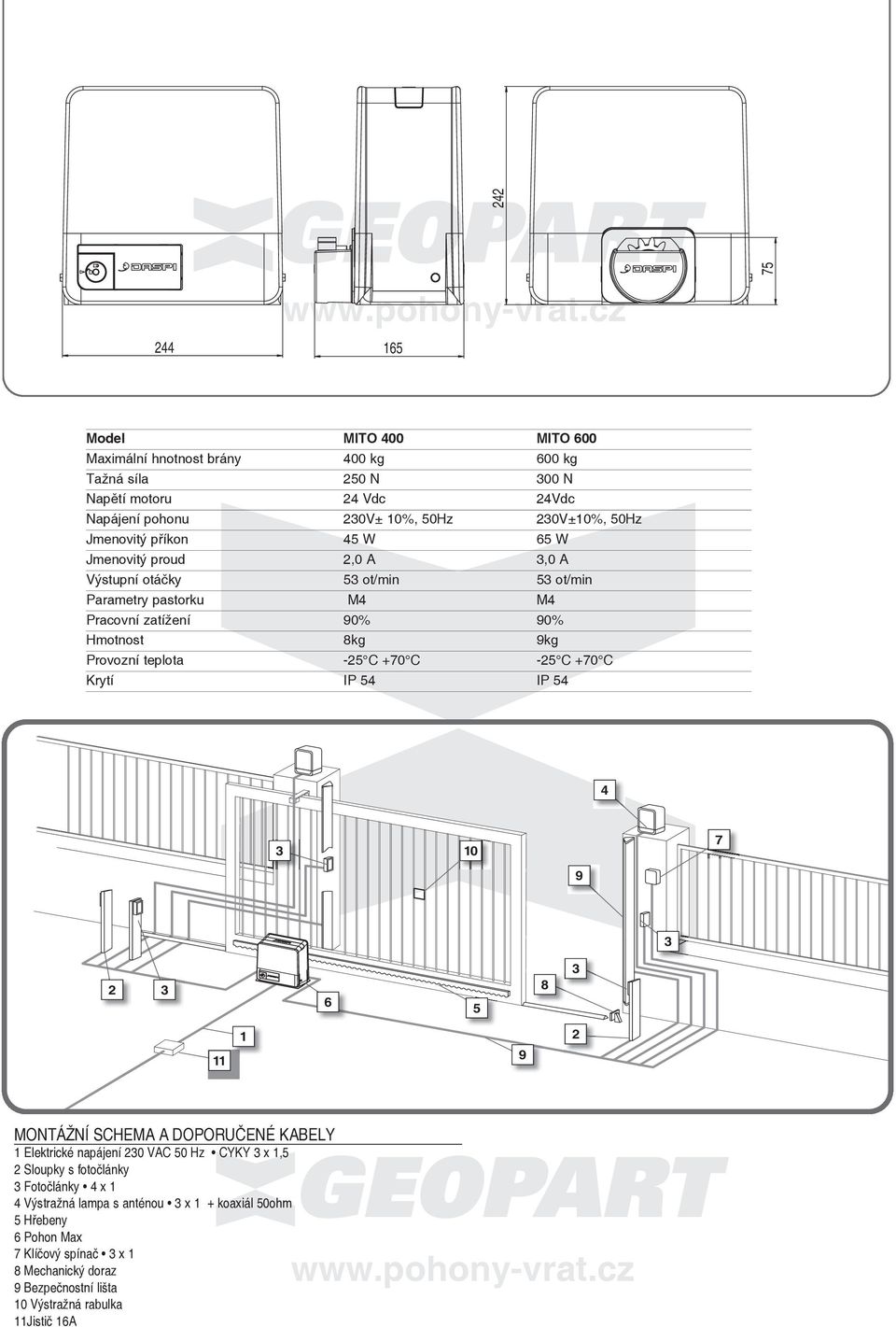

2 model mito 400 mito 600 aximální hnotnost brány 400 kg 600 kg tažná síla 250 N 00 N Napětí motoru 24 vdc 24vdc Napájení pohonu 20v± 10%, 50hz 20v±10%, 50hz Jmenovitý příkon 45 W 65 W Jmenovitý proud 2,0 a,0 a výstupní otáčky 5 ot/min 5 ot/min Parametry pastorku 4 4 Pracovní zatížení 90% 90% hmotnost 8kg 9kg Provozní teplota -25 c +70 c -25 c +70 c Krytí ip 54 ip ontážní schea a doporučené KabElY 1 Elektrické napájení 20 vac 50 hz cyky x 1,5 2 sloupky s fotočlánky Fotočlánky 4 x 1 4 výstražná lampa s anténou x 1 + koaxiál 50ohm 5 hřebeny 6 Pohon ax 7 Klíčový spínač x 1 8 echanický doraz 9 bezpečnostní lišta 10 výstražná rabulka 11Jistič 16a

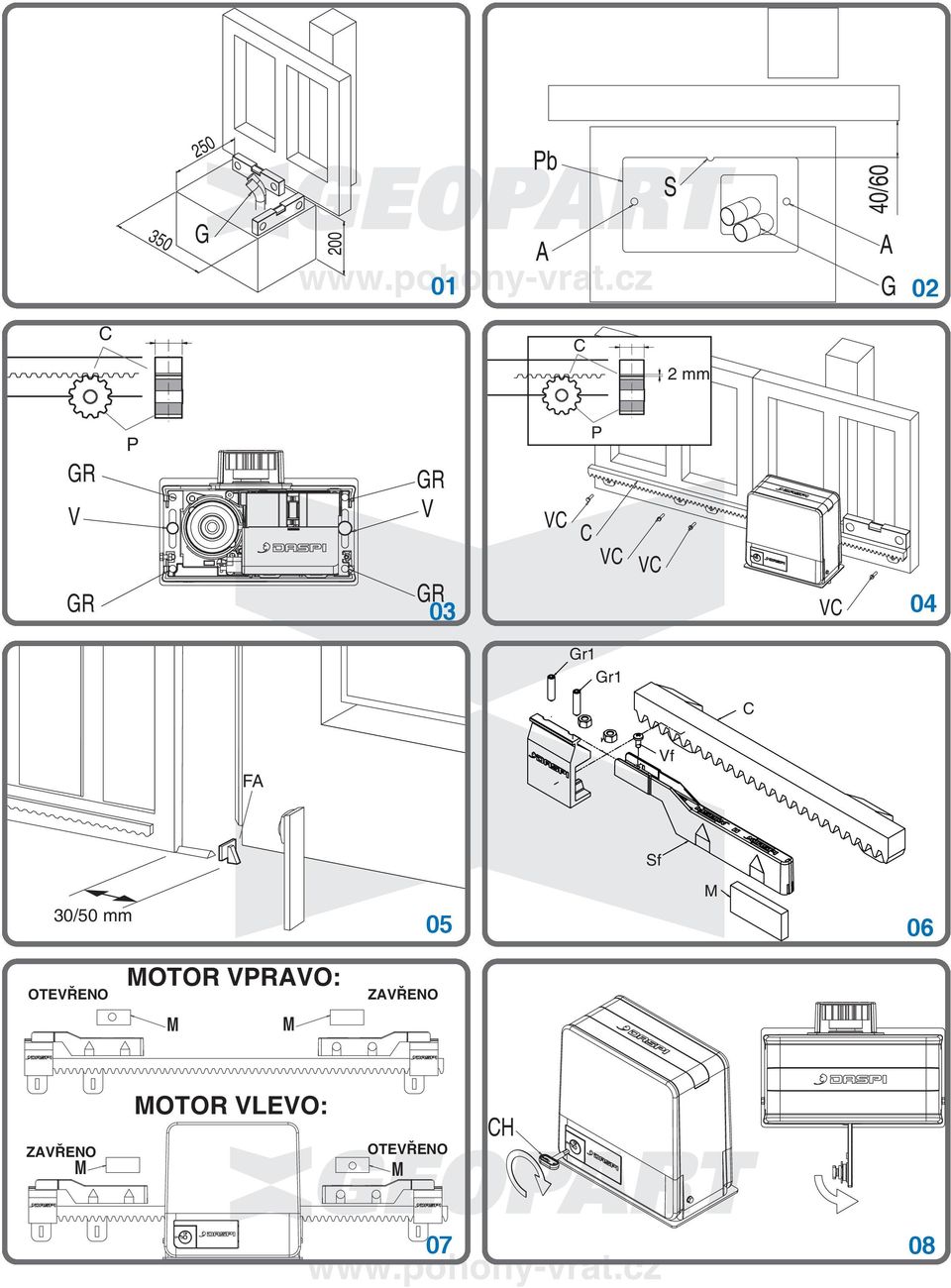

3 G /60 A Pb A G S 02 V V P 0 V V V V P 2 mm FA 0/50 mm 05 Gr1 Gr1 Vf Sf OTEVŘENO ZAVŘENO OTEVŘENO ZAVŘENO OTOR VLEVO: OTOR VPRAVO: 07 H 04 08

4 základní bezpečnostní PRavidla Gratulujeme vám ke skvělé volbě. vaše nové automatizační zařízení bylo vyrobeno ve vysoké kvalitě a s důrazem na spolehlivost, a proto vám bude dlouhodobě sloužit. tato brožurka vám poskytne veškeré informace, které můžete potřebovat pro instalaci motoru s převody a zajištění vaší bezpečnosti. Veškeré naše výrobky jsou vyrobeny v souladu s platnými předpisy. Doporučujeme Vám při instalaci a údržbě používat pouze originální náhradní díly. V každém případě je bezesporu nutná a nevyhnutelná opatrnost a nic není lepší, než předcházení úrazům. důležité Jakákoli instalace, opravy nebo seřizování pracovního mechanizmu nekvalifikovanými pracovníky je přísně zakázána bez dodržení nezbytných bezpečnostních opatření: vypnutý elektrický přívod (včetně osoby. případných baterií). všechny pohyblivé mechanizmy musí být opatřeny vhodnými ochrannými prostředky. výrobce neodpovídá za jakékoli vzniklé škody nebo zranění lidí, zvířat nebo poškození věcí, ke kterým došlo používáním v rozporu s touto brožurou a/nebo neschválenou úpravou výrobku. bezpodmínečně uložte tuto brožuru spolu s technickou instalační příručkou na vhodné místo dobře známé všem zainteresovaným osobám. Je vaší povinností zacházet s obalovým materiálem (lepenka, plasty, polystyren atd.) a likvidovat jej v souladu s platnými předpisy a uvědomit si, že pro děti mohou být plastové obaly extrémně nebezpečné. usíte seznámit všechny osoby používající tento automatický mechanizmus s ovládacími a bezpečnostními systémy instalace. Neinstalujte tento výrobek ve výbušném prostředí. údržba Před prováděním jakéhokoli údržbářského zásahu musíte vždy odpojit elektrický přívod. Pro správnou údržbu pohonu ito se důsledně řiďte těmito pokyny: Pravidelně provádějte čištění fotočlánků. Nechte pravidelně kontrolovat kvalifikovanými osobami elektronickou spojku (viz návod k příslušné řídící jednotce ). v případě poruchy nechte bránu prohlédnout kvalifikovanou osobou. likvidace likvidaci materiálů musíte provádět v souladu s platnými předpisy. všechny materiály se musí roztřídit podle druhu (měď, hliník, plasty, elektrická centrální jednotka). v žádném případě se zde nevyskytují materiály, které jsou považovány za nebezpečné pro manipulující deontáž Při rozebírání nebo odstraňování automatizačního zařízení postupujte podle těchto pokynů: vypněte přívod elektrického proudu a odpojte elektrickou instalaci. demontujte ovládací konzoli a všechny ostatní součásti mechanizmu. Pokud zjistíte, že některé díly byly poškozeny, musíte je vyměnit.. bezpečná vzdálenost PohYblivÉ Části EchaNisKu NEiNstaluJtE do výbušného PRostřEdÍ NEbEzPEČÍ úrazu ElEKtRicKý PRoudE PouŽÍvEJtE ochranné RuKavicE PouŽÍvEJtE svářečské brýle NEsNÍEJtE ochranné KRYtY VÝROBEK Převodový pohon ito byl navržen a zkonstruován k otvírání posuvných bran o hmotnosti 400 kg až 600 kg v souladu s označením modelu na skříni nebo registračním číslem. daspi neodpovídá za jakékoli abnormální a odlišné používání motoru s převodovkou ax. DŮLEŽITÉ: motor s převodovkou mito není vybavený mechanickou spojkou a musí být instalován s řídící elektronikou DASPI nebo s řídící elektronikou opatřenou elektronickou spojkou. POUŽÍVÁNÍ AUTOmATIZAČNÍHO ZAŘÍZENÍ Důležité bezpečnostní pokyny. Upozornění: je životně důležité pro bezpečnost osob dodržovat všechny pokyny. Tyto pokyny si uschovejte. Nedovolte dětem, aby si hrály s dálkovým ovladačem nebo pevnými ovládacími prvky. Dálkový ovladač před dětmi uschovejte. Protože automatické zařízení je možné ovládat na dálku pomocí dálkového ovladače, musíte vždy zkontrolovat bezchybnou činnost všech bezpečnostních zařízení. doporučujeme, aby kvalifikovaná osoba prováděla pravidelnou (každých 6 měsíců) kontrolu seřízení elektronické spojky. Pokud potřebujete provést kalibraci bezpečnostní zařízení, podívejte se do kapitoly "seřizování elektronické spojky" v brožurce s návodem k řídící elektronice. PŘEDBĚŽNÁ KONTROLA Přečtěte si pečlivě návod. zkontrolujte, zda nedošlo během přepravy k poškození výrobku. zkontrolujte, zda je konstrukce brány pevná a zda nedochází při pohybu ke vzniku třecích bodů. zkontrolujte, zda váš výrobek odpovídá hmotnosti brány. zkontrolujte, zda elektrická instalace odpovídá charakteristikám, které motor s převodovkou vyžaduje. zkontrolujte, zda je k dispozici bezpečnostní systém uzemnění a zda jsou kovové části instalovaného mechanizmu s ním propojeny. zkontrolujte, zda lze snadno provádět ruční ovládání pohybu brány. uvědomte si, že automatika činí používání brány jednouchým, ale neřeší problémy plynoucí z chybné instalace nebo špatné údržby. mazání Převodový pohon ito je opatřený trvalou mazací náplní.

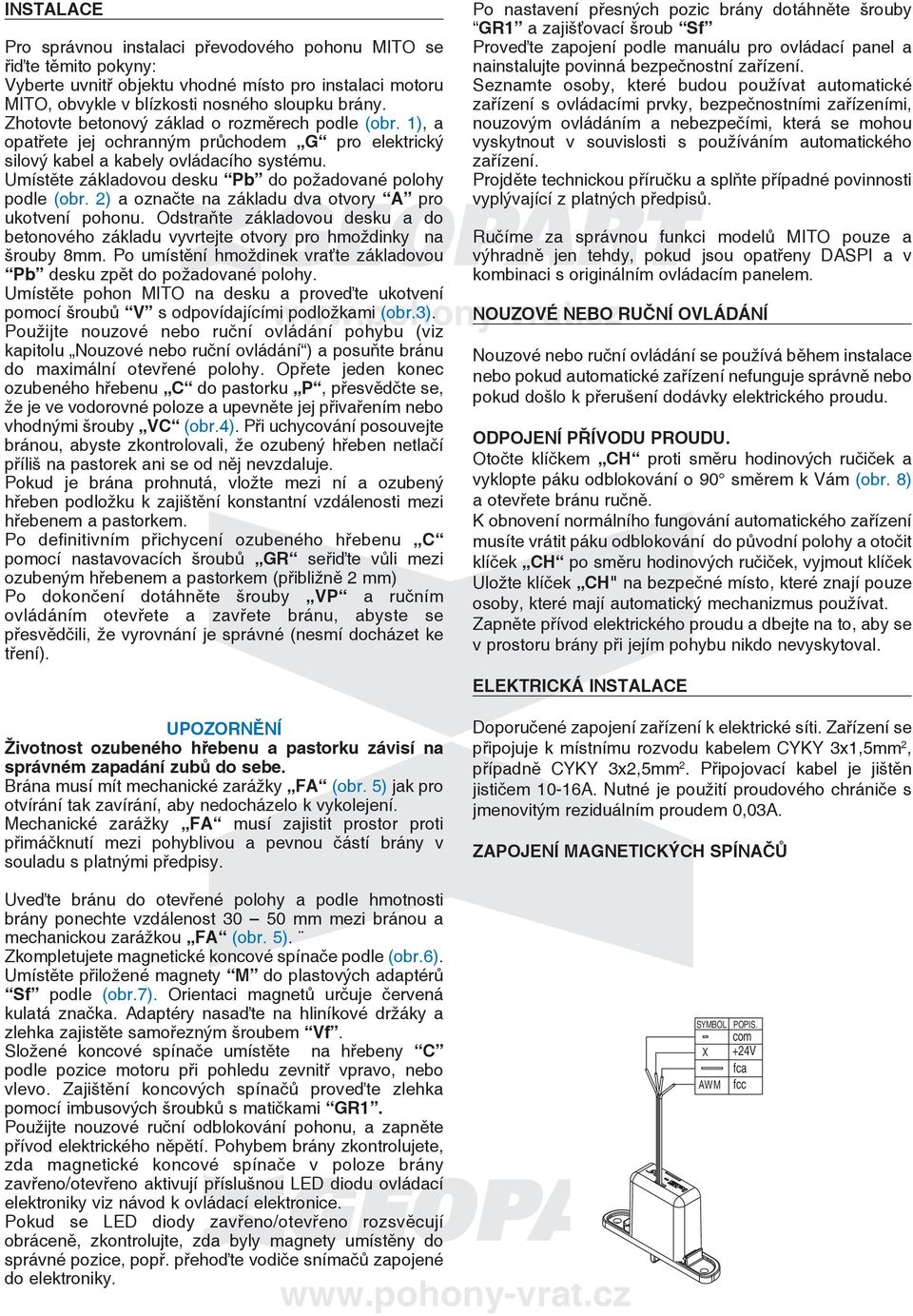

5 INSTALAE Pro správnou instalaci převodového pohonu ito se řiďte těmito pokyny: vyberte uvnitř objektu vhodné místo pro instalaci motoru ito, obvykle v blízkosti nosného sloupku brány. zhotovte betonový základ o rozměrech podle (obr. 1), a opatřete jej ochranným průchodem G pro elektrický silový kabel a kabely ovládacího systému. umístěte základovou desku Pb do požadované polohy podle (obr. 2) a označte na základu dva otvory A pro ukotvení pohonu. odstraňte základovou desku a do betonového základu vyvrtejte otvory pro hmoždinky na šrouby 8mm. Po umístění hmoždinek vraťte základovou Pb desku zpět do požadované polohy. umístěte pohon ito na desku a proveďte ukotvení pomocí šroubů V s odpovídajícími podložkami (obr.). Použijte nouzové nebo ruční ovládání pohybu (viz kapitolu Nouzové nebo ruční ovládání ) a posuňte bránu do maximální otevřené polohy. opřete jeden konec ozubeného hřebenu do pastorku P, přesvědčte se, že je ve vodorovné poloze a upevněte jej přivařením nebo vhodnými šrouby V (obr.4). Při uchycování posouvejte bránou, abyste zkontrolovali, že ozubený hřeben netlačí příliš na pastorek ani se od něj nevzdaluje. Pokud je brána prohnutá, vložte mezi ní a ozubený hřeben podložku k zajištění konstantní vzdálenosti mezi hřebenem a pastorkem. Po definitivním přichycení ozubeného hřebenu pomocí nastavovacích šroubů seřiďte vůli mezi ozubeným hřebenem a pastorkem (přibližně 2 mm) Po dokončení dotáhněte šrouby VP a ručním ovládáním otevřete a zavřete bránu, abyste se přesvědčili, že vyrovnání je správné (nesmí docházet ke tření). Po nastavení přesných pozic brány dotáhněte šrouby 1 a zajišťovací šroub Sf Proveďte zapojení podle manuálu pro ovládací panel a nainstalujte povinná bezpečnostní zařízení. seznamte osoby, které budou používat automatické zařízení s ovládacími prvky, bezpečnostními zařízeními, nouzovým ovládáním a nebezpečími, která se mohou vyskytnout v souvislosti s používáním automatického zařízení. Projděte technickou příručku a splňte případné povinnosti vyplývající z platných předpisů. Ručíme za správnou funkci modelů ito pouze a výhradně jen tehdy, pokud jsou opatřeny daspi a v kombinaci s originálním ovládacím panelem. NOUZOVÉ NEBO RUČNÍ OVLÁDÁNÍ Nouzové nebo ruční ovládání se používá během instalace nebo pokud automatické zařízení nefunguje správně nebo pokud došlo k přerušení dodávky elektrického proudu. ODPOJENÍ PŘÍVODU PROUDU. otočte klíčkem H proti směru hodinových ručiček a vyklopte páku odblokování o 90 směrem k vám (obr. 8) a otevřete bránu ručně. K obnovení normálního fungování automatického zařízení musíte vrátit páku odblokování do původní polohy a otočit klíček H po směru hodinových ručiček, vyjmout klíček uložte klíček H" na bezpečné místo, které znají pouze osoby, které mají automatický mechanizmus používat. zapněte přívod elektrického proudu a dbejte na to, aby se v prostoru brány při jejím pohybu nikdo nevyskytoval. ELEKTRIKÁ INSTALAE UPOZORNĚNÍ Životnost ozubeného hřebenu a pastorku závisí na správném zapadání zubů do sebe. brána musí mít mechanické zarážky FA (obr. 5) jak pro otvírání tak zavírání, aby nedocházelo k vykolejení. echanické zarážky FA musí zajistit prostor proti přimáčknutí mezi pohyblivou a pevnou částí brány v souladu s platnými předpisy. doporučené zapojení zařízení k elektrické síti. zařízení se připojuje k místnímu rozvodu kabelem cyky x1,5mm 2, případně cyky x2,5mm 2. Připojovací kabel je jištěn jističem 10-16a. Nutné je použití proudového chrániče s jmenovitým reziduálním proudem 0,0a. ZAPOJENÍ magnetikýh SPÍNAČŮ uveďte bránu do otevřené polohy a podle hmotnosti brány ponechte vzdálenost 0 50 mm mezi bránou a mechanickou zarážkou FA (obr. 5). zkompletujete magnetické koncové spínače podle (obr.6). umístěte přiložené magnety m do plastových adaptérů Sf podle (obr.7). orientaci magnetů určuje červená kulatá značka. adaptéry nasaďte na hliníkové držáky a zlehka zajistěte samořezným šroubem Vf. složené koncové spínače umístěte na hřebeny podle pozice motoru při pohledu zevnitř vpravo, nebo vlevo. zajištění koncových spínačů proveďte zlehka pomocí imbusových šroubků s matičkami 1. Použijte nouzové ruční odblokování pohonu, a zapněte přívod elektrického něpětí. Pohybem brány zkontrolujete, zda magnetické koncové spínače v poloze brány zavřeno/otevřeno aktivují příslušnou led diodu ovládací elektroniky viz návod k ovládací elektronice. Pokud se led diody zavřeno/otevřeno rozsvěcují obráceně, zkontrolujte, zda byly magnety umístěny do správné pozice, popř. přehoďte vodiče snímačů zapojené do elektroniky. SYBOL POPIS. X AW com +24V fca fcc

6 PROHLÁŠENÍ O SHODĚ dle směrnice 98/7/Ec (89/92 cee), příloha ii, část b Elektromechanický pohon pro křídlové brány: model ito (všechny typy) odpovídá následujícím směrnicím Evropské unie: směrnice cee a následujícím úpravám, dpr 459/96, příloha 1 směrnice 7/2 cee Evropské rady pro zařízení o nízkém napětí harmonizované normy: EN , EN směrnice 89/6 cee Evropské rady o elektromagnetické kompatibilitě harmonizované normy: EN 55022, iec , iec Pro výše uvedný výrobek platí zákaz uvádění do provozu dříve, nežli bude strojní zařízení, do kterého bude výrobek zabudován, či zakomponován, vybaveno odpovídajícím prohlášením o shodě podle směrnice 98/7/cE alo 02/0/2010 daspi automazione cancelli s.r.l. via copernico 76/ alo vicenza italy spinella denis tel zákonný zástupce fax datum montáže: adresa montáže: ontážní firma: Pohon a řídící jednotka popsána v této příručce je určena k ovládání elektromechanických pohonů pro automatizaci křídlových brán. Jakékoliv jiné použití je nesprávné a zakázáno platnými normami. instalace musí být provedena pouze osobou s příslušnou kvalifikací dle vyhl. ČúbP a Čbú č. 50/1978 sb daspi automazione cancelli s.r.l. si vyhrazuje právo provádění změn v souvislosti se zlepšováním svých výrobků uvedených v této brožuře. obrázky a fotografie mají pouze ilustrační charakter. Jakékoliv používání a reprodukce zde uvedených výrobků. Nebo jejich částí je zakázáno. všechna práva jsou vyhrazena. 1 EdicE 2010 GEOPART, S.R.O. Ječná 121/29a brno tel fax geopart@geopart.cz
